MANUALE UTENTE U44406NH4GUBC Tripp Lite

Accessorio opzionali

Cavi HDMI ad alta velocità série P568
- Cavi per dispositivi USB A/B serie U322
Cavi per dispositivi USB Micro-B serie U326
Cavi patchenza strappo Cat6 Gigabit serie N201
- Cavo USB 3.2 Gen 1 USB-C maschio/maschio U420-003 - 3 ft (91,45 cm).

Caratteristiche del prodotto

Nota: esta sezione elenca le caratteristiche di tutti i modelli USB Tipo-C citati in questo manuale. Consultare la tabella delle caratteristiche del connettore USB Tipo-C per conoscere quali funzionalità supporta il suo modello.

• Supporta la modalità alternatively USB DisplayPort per il collegamento di un monitor HDMI 4K tramite una porta USB-C
• Supporta risoluzioni 4K x 2K a ultra alta definizione (UHD) fino a 3840 x 2160 (30/60 Hz) e HDR

Nota: le capacité video possono variare a seconda del modello. Consultare la tabella delle caratteristiche del connettore USB-C per conoscere le funzionalità supportate dal suo prodotto.

• La porta Ethernet supporta una velocità di rete di 10/100/1000 Mbps
  Le portehub USB-A e USB-C supportano velocità ditrasferimento dati forn o 5 Gbps; retro-compatibili con le generazioni USB precedenti
• La porta USB-C supporta sia il trasferimento dati che la ricarica USB Power Delivery (PD) con un'alimentazione sono a 20 V 3 A (60 W).*
• Plug and play: non sono necessari software o driver

*U444-06N-H4GUSC supporta la ricarica PD sino a 20 V 5 A (100 W)

Caratteristiche del prodotto

Caratteristiche del connettore USB Tipo-C

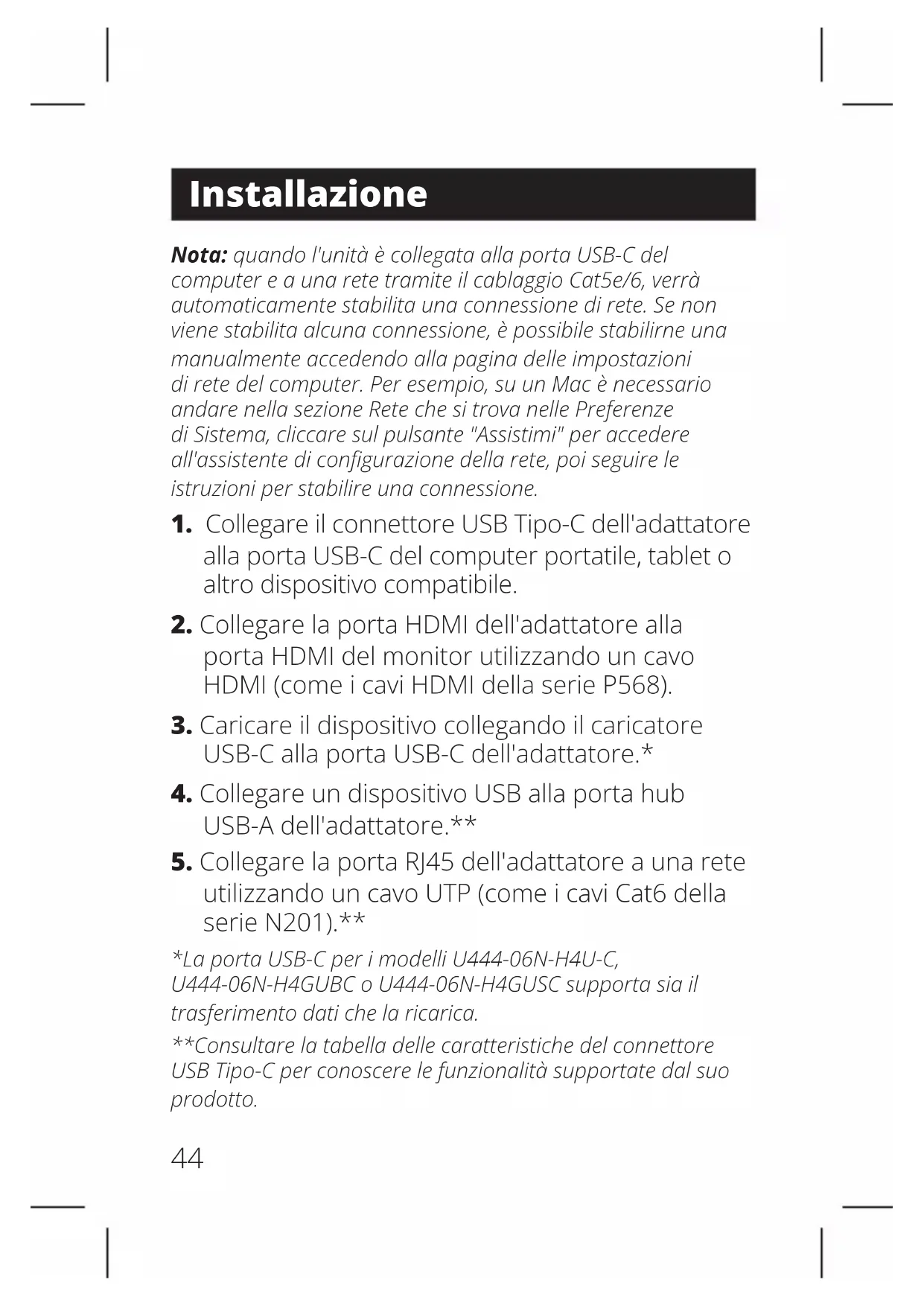

Nota: quando l'unità è collegata alla porta USB-C del computer e a una retetramite il cablaggio Cat5e/6, verrà automaticamente stabilita una connessione di rete. Se non viene stabilita alcuna connessione, è possibile stabilirne una manualmente accedendo alla pagina delle impostazioni di rete del computer. Per esempio, su un Mac è necessario andare nella sezione Rete che si trova nelle Preferenze di Sistema, cicloare sul pulsante "Assistimi" per accederere all'assistente di configurazione della rete, poi seguire le istruzioni per stabilire una connessione.

1. Collegare il connettore USB Tipo-C dell'adattatore alla porta USB-C del computer portatile, tablet o altri dispositivo compatibile.
2. Collegare la porta HDMI dell'adattatore alla porta HDMI del monitor utilizzato un cavo HDMI (come i cavi HDMI dellaserie P568).
3. Caricare il disposativo collegando il caricatore USB-C alla porta USB-C dell'adattatore.*
4. Collegare un dispositivo USB alla porta hub USB-A dell'adattatore.**
5. Collegare la porta RJ45 dell'adattatore a una rete utilizzando un cavo UTP (come i cavi Cat6 dellaserie N201).**

*La porta USB-C per i modelli U444-06N-H4U-C, U444-06N-H4GUBC o U444-06N-H4GUSC supporta sua il trasferimento dati che la ricarica.

**Consultare la tabella delle caratteristiche del connettore USB Tipo-C per conoscere le funzionalità supportate dal suo prodotto.

Specifiche

Modelli	U444-06N-H4-C	U444-06N-H4B-C	U444-06N-H4U-C	U444-06N-H4UB-C
Connettori di ingresso
USB USB-C (maschio)
Supporto per la ricarica della porta USB-C	S
Supporto dati della porta USB-C	N	S
Connettori di uscita
HDMI 4K HDMI (femmina)
USB N/A USB-A (femmina)
Ethernet N/A N/A
Condizioni ambientali
Temperatura di funzionamento	Da 32 °F a 113 °F (da 0 °C a 45 °C)
Umidità di funzionamento	Dal 10% al 85% RH, alla condensa
Temperatura di conservazione	Da 14 °F a 158 °F (da -10 °C a 70 °C)
Umidità di conservazione	Dal 5% al 90% RH, alla condensa
Requisiti di alimentazione
Porta di ricarica USB-C	Supporta un ingresso fino a 20 V 3 A (60 W)
Porta USB-A N/A		Fornisce un'uscita fino a 5 V 1 A (5 W)

Specifiche

Modelli	U444-06N-H4GU-C	U444-06N-H4GUBC	U444-06N-H4GUSC	U444-06N-HDR-W
Connettori di ingresso
USB USB-C (maschio)
Supporto per la ricarica della porta USB-C	S			N
Supporto dati della porta USB-C	N S N
Connettori di uscita
HDMI 4K HDMI (femmina)
USB USB-A (femmina) N/A
Ethernet RJ45 (femmina) N/A
Condizioni ambientali
Temperatura di funzionamento	Da 32 °F a 113 °F (da 0 °C a 45 °C)
Umidità di funzionamento	Dal 10% al 85% RH, alla condensa
Temperatura di conservazione	Da 14 °F a 158 °F (da -10 °C a 70 °C)
Umidità di conservazione	Dal 5% al 90% RH, alla condensa
Requisiti di alimentazione
Porta di ricarica USB-C	Supporta un ingresso fino a 20 V 3 A (60 W)	Supporta fino a 20 V 5 A (100 W)		N/A
Porta USB-A	Fornisce un'uscita fino a 5 V 1 A (5 W)	Fornisce fino a 5 V 1,5 A (7,5 W)		N/A

Garanzia

GARANZIA LIMITATA DI 3 ANNI

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e di fabbricazione per un periodo di tre (3) anni alla data di acquire iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a notre escludiva discrezione) di eventuali prodotti che presentino tali difetti. Prima di inviare un prodotto per la riparazione, visitare Tripplite.

Eaton.com/support/product-returns. La presente garanzia non si applica alle unità danneggiate accidentalmente, a causa di negligenza o di un'errata applicazione, o che siano state in qualsiasi modo alterate o modificate.

SALVO QUANTO QUI PREDIPOSTO, NON FORNIAMO ALCUNA GARANZIA, ESPLICITA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E IDONEITA PER UN PARTICOLARE SCOPO. In alcuni stati non sono consentite la limitazione o l'escludione di garanzie implicite; pertanto, in tali casi, le limitazioni o escludioni di cui sopra potrebbero non applicarsi all'acquirente.

SALVO QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, ACCIDENTALI O CONSEQUENZIALI DOVUTI ALL'UTILIZZO DEL PRODOTTO, ANCHE QUALORA FOSSIMO AVVISATI DELLA POSSIBILITA DI TALI DANNI. Nello specifico, non siamo responsabili di alcun costo, quali mancati guidgni o entrate, perdita di apparecchiature, perdita dell'uso di apparecchiature, perdita di software, perdita di dati,osti relativi a prodotti sostitutivi,reclami da parte di terzi,o di altre natura.

Conformità normativa

Avviso FCC, Classe B

Questo dispositivo è conforme alla parte 15 delle norme FCC. Il funzionamento è soggetti alle seguenti due condizioni: (1) il dispositivo non deve provocare disturbi elettromagnetici; e (2) il dispositivo deve accettare qualsiasi interferenza ricevuta, comprese quale che potrebbero causare un funzionamento indesiderato.

Note: esta apparecchiatura è stata testata e risulta conforme ai limiti previsti per un dispositivo digitale di classe B, ai sensi della parte 15 delle norme FCC. Questi limiti sono concepti per fornire una protezione ragionevole contro le interferenze dannose in un'installazione residenziale. Questa apparecchiatura genera, utilizes a più irradiare energia a radiofrequenza e, se non viene installata e utilizzata secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non è possibile garantire che non si verifichino interferenze in una particolare INSTALLazione. Se esta apparecchiatura causa interferenze dannose alla ricezione radiotelevisiva, casa che può essere determinata spegnendo e riaccendendo l'apparecchiatura, l'utente è invitato a cercare di risolverne l'interferenza adottando una o più delle seguenti misure:

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra l'apparecchiatura e il ricevitore.
• Collegare l'apparecchiatura a una presa di corrente su un circuito diverso da quello a cui è collegato il ricevitore.
• Consultare il rivenditore o un techniciane radiotelevisivo esperto.

Qualsiasi alterazione o modifica apportata all'apparecchio e non espressamente approvata da Eaton potrebbe invalidare il diritto dell'utente a utilizzato il disposativo.

Conformità normativa

Informazioni sulla conformità RAEE per i clienti e i riciclatori (Unione Europea)

Ai sensi della Direttiva Europea sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) e dei regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• Restituire i dispositivi usati per consentirne il riciclaggio e la sostituzione con prodotti equivalenti (a seconda delle prassi adottate da agli singolo paese).
• Restituire i dispositivi al termine del loro ciclo di vita affinché vengano riciclati.

Eaton adotta una politica di continuo miglioramento. Le condizioni sono soggetti a modifiche alla sua lavor.

Tutti diritti riservati

Pubblicazione n.

23-07-562/

93-36FB_RevG

Luglio 2023
