U44406NH4GUBC - Estación de acoplamiento Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Base de acoplamiento USB-C
Modelo	U44406NH4GUBC
Marca	Tripp Lite
Dimensiones (aprox.)	12 x 5 x 2 cm
Peso (aprox.)	100 g
Alimentación	USB-C Power Delivery hasta 20 V 3 A (60 W); carga en el puerto USB-C de entrada
Puertos HDMI	1x HDMI hembra (4K @ 30/60 Hz, HDR compatible en algunos modelos)
Puertos USB-A	1x USB-A hembra (hub, hasta 5 Gbps, salida 5 V 1 A)
Puertos USB-C	1x USB-C hembra (datos hasta 5 Gbps y carga PD)
Puerto Ethernet	1x RJ45 hembra (Gigabit 10/100/1000 Mbps)
Conector de entrada	USB-C macho (para conexión a una computadora)
Resolución de video máxima	3840 x 2160 (4K UHD) a 30/60 Hz
Transferencia de datos	USB 3.2 Gen 1 (hasta 5 Gbps), retrocompatible
Plug and Play	Sí, no se requiere ningún controlador
Sistemas operativos compatibles	Windows, macOS, Chrome OS, Linux (con soporte para Modo Alternativo USB-C)
Temperatura de funcionamiento	0°C a 45°C
Temperatura de almacenamiento	-10°C a 70°C
Humedad de funcionamiento	10 % a 85 % sin condensación
Normas y certificaciones	FCC Clase B, WEEE
Garantía	3 años limitada
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño seco y suave; evitar productos químicos
Seguridad	Usar solo con cargadores USB-C compatibles PD; no exponer a la humedad
Contenido del embalaje	Base de acoplamiento, manual de usuario

Preguntas frecuentes - U44406NH4GUBC Tripp Lite

¿Cómo conectar la base de acoplamiento a mi computadora?

Conecte el conector USB-C macho de la base directamente al puerto USB-C de su computadora. No se requiere ningún controlador (Plug and Play).

¿Puedo usar esta base para cargar mi portátil?

Sí, el puerto USB-C de la base admite la carga Power Delivery (PD) de hasta 60 W (100 W para el modelo U444-06N-H4GUSC). Conecte su cargador USB-C al puerto USB-C de la base.

¿Qué resolución de video máxima se admite?

La base admite una resolución 4K Ultra HD (3840 x 2160) a 30 o 60 Hz a través del puerto HDMI. HDR es compatible en algunos modelos (consulte la tabla de características).

¿El puerto Ethernet funciona automáticamente?

Sí, tan pronto como conecte la base a la red mediante un cable Cat5e/6 y a la computadora, la conexión de red se establece automáticamente. Si no es así, configure manualmente los parámetros de red.

¿Puedo usar dispositivos USB en esta base?

Sí, el puerto USB-A permite conectar dispositivos (llave USB, ratón, etc.) con una velocidad de hasta 5 Gbps. También proporciona una salida de 5 V / 1 A para recargar dispositivos pequeños.

¿Cuál es la diferencia entre los modelos U444-06N-H4GUBC y U444-06N-H4GUSC?

El modelo U444-06N-H4GUSC admite la carga PD de hasta 100 W y la transferencia de datos en el puerto USB-C, mientras que el U444-06N-H4GUBC solo admite carga PD de hasta 60 W y no datos en ese puerto. Consulte la tabla de características en el manual.

¿La base de acoplamiento es compatible con MacBook?

Sí, es compatible con cualquier dispositivo que tenga un puerto USB-C que admita el Modo Alternativo DisplayPort. En macOS, la conexión de red puede requerir configuración manual a través de Preferencias del Sistema > Red.

¿Cómo limpiar la base de acoplamiento?

Desconéctela antes de limpiar. Use un paño suave y seco. No use productos químicos o abrasivos que puedan dañar los conectores.

¿Qué hacer si la pantalla externa no se muestra?

Verifique que su computadora admita el Modo Alternativo DisplayPort a través de USB-C. Asegúrese de que el cable HDMI esté bien conectado y que el monitor esté encendido. Pruebe con otro cable HDMI si es necesario.

¿La base tiene garantía?

Sí, tiene una garantía limitada de 3 años contra defectos de material y fabricación. Para cualquier reclamo, consulte el sitio Tripplite.Eaton.com/support/product-retours.

MANUAL DE USUARIO U44406NH4GUBC Tripp Lite

(Puertos de Hub USB-A y USB-C)

U444-06N-H4U-C

U444-06N-H4UB-C

U444-06N-H4GUSC

(Gigabit Ethernet +

Puerto de Hub USB-A + Carga)

U444-06N-H4GU-C

U444-06N-H4GUBC

(Soporte de HDR)

U444-06N-HDR-W

English 1

Francais 20

Deutsch 30

Italiano 40

Contenido del Empaque

U444-06N-H4-C, U444-06N-H4B-C, U444-06N-H4U-C, U444-06N-H4UB-C, U444-06N-H4GU-C, U444-06N-H4GUBC, U444-06N-H4GUSCo U444-06N-HDR-W
- Manual del Propietario

Accesorios Opcionales

• Cables HDMI de Alta Velocidad de la Serie P568
• Cables para Dispositivo USB A/B de la Serie U322
• Cables para Dispositivo USB Micro-B de la Serie U326
• Cables Patch Snagless Gigabit Cat6 Serie N201
• U420-003 - Cable USB 3.2 Gen 1 USB-C Macho/Macho - 91 cm [3 pies]

Characteristicas del Producto

Nota:Esta seccion lista lascharacteristicas para todos los modelos de USB Type-Creferidos en este manual. Para determinar las functions que soporta su modelo, consulte la tabla de Caracteristicas de USB Type-C.

• Soporta USB DisplayPort de Modelo Alterno para conectar un monitor 4K HDMI mediante un puerto USB-C
• Soporte resoluciones de Ultra Alta Definencia (UHD) 4K x 2K hasta 3840 x 2160 (30/60 Hz) y HDR

Nota: Las capacities de video peuvent variar según el modelo. *Vea la tabla de Caracteristicas de USB-C para consultar las functions que soja su producto.

• El puerto Ethernet soporta velocidades reales de red de 10/100/1000 Mbps
• Los puertos USB-A y USB-C del hub soportan velocidades de transferencia de datos hasta 5 Gbps; compatible con generaciones anteriores de USB
• El puerto USB-C soporte transferencia de datos yongaesthesia.
• El puerto USB-C soporte transferencia de datos ycarga USB Power Delivery (PD) con alimentacionde hasta 20V 3A (60W)*.
• Conectary Usar—No require software nor controladores

*El U444-06N-H4GUSC permite cargo PD hasta 20V 5A (100W)

Caracteristicas del Producto

Characteristicas del USB Type-C

Modelos	Soporte Datos por Puerto USB-C	Soporte Carga por Puerto USB-C	Puerto Ethernet Gigabit	Puerto de Hub USB-A	Puerto HDMI de 4K	Soporte de Video de HDR
U444-06N-H4-C	S	N	N	S	N	N
U444-06N-H4B-C	S	N	N	S	N	N
U444-06N-H4U-C	S	S	N	S	S	N
U444-06N-H4UB-C	S	S	N	S	S	N
U444-06N-H4GU-C	S	S	S	S	N	N
U444-06N-H4GUBC	S	S	S	S	N	N
U444-06N-H4GUSC	S	S	S	S	S	N
U444-06N-HDR-W	S	N	N	N	N	S

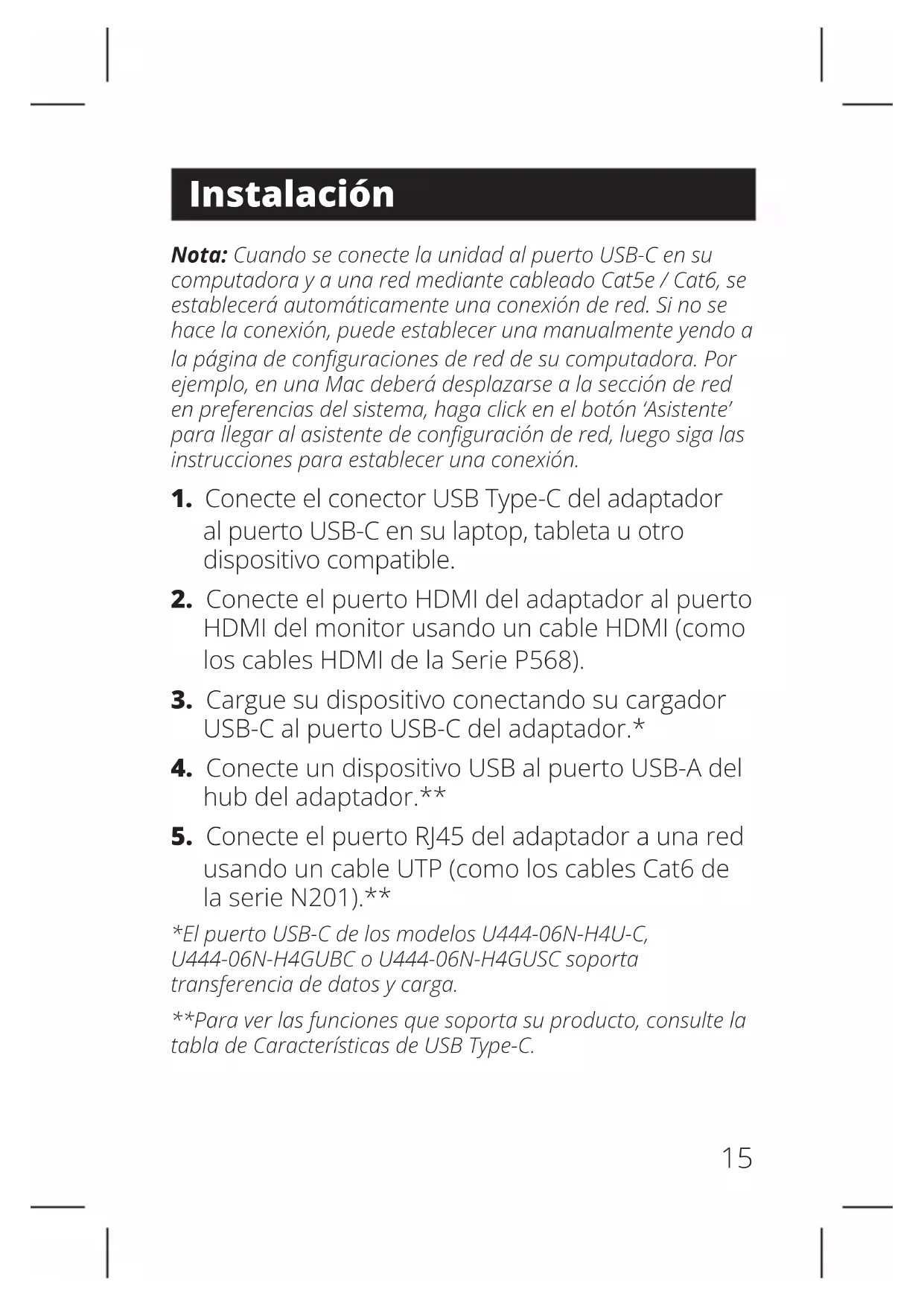

Instalación

Note: Cuando se conecte launidad al puerto USB-C en su computadora y a una red mediante cableado Cat5e / Cat6, se建立起 automatistically una红线 de red. Si no se hace la红线, suele建立起 una manualmente yendo a la日下午 de configuraciones de red de su computadora. Por exemple, en una Mac deben desplazarse a la sección de red en preferencias del sistema, haya click en el botón 'Asistente' parakatgar al asistente de configuracion de red, bajo siga las instrucciones para建立起 un红线.

1. Conecte el conductor USB Type-C del adaptor al puerto USB-C en su laptop, tableta u other disposativo compatible.
2. Conecte el puerto HDMI del adaptor al puerto HDMI del monitor usingo un cable HDMI (como los cables HDMI de la Serie P568).
3. Cargue su dispositivo conectando su cargador USB-C al puerto USB-C del adaptor.*
4. Conecte un dispositivo USB al puerto USB-A del hub del adaptor.**
5. Conecte el puerto RJ45 del adaptor a una red用量 un cable UTP (como los cables Cat6 de la série N201).**

*El puerto USB-C de los modelos U444-06N-H4U-C, U444-06N-H4GUBC o U444-06N-H4GUSC soporte transferencia de datos y energia.

^ 水 水 Para ver las functions que soporte su producto, consulte la tabla de Caracteristicas de USB Type-C.

Especificaciones

Modelos	U444-06N-H4-C	U444-06N-H4B-C	U444-06N-H4U-C	U444-06N-H4UB-C
Conectores de Entrada
USB USB-C (Macho)
Soporte Carga por Puerto USB-C	Y
Soporte Datos por Puerto USB-C	N		Y
Conectores de Salida
4K HDMI HDMI (Hembra)
USB N/A USB-A (Hembra)
Ethernet N/A
Ambiental
Temperatura de Operación	0 °C a 45 °C [32 °F a 113 °F]
Humedad de Funcionamiento	De 10% a 85% de HR, Sin Condensacion
Temperatura de Almacenamiento	-10 °C a 70 °C [14 °F a 158 °F]
Humedad de Almacenamiento	De 5% a 90% de HR, Sin Condensacion
Requerimientos de Energía
Puerto de Carga USB-C	Soporte Entrada de hasta 20V 3A (60W)
Puerto USB-A N/A			Proportiona Salida de 5V 1A (5W)

Especificaciones

Modelos	U444-06N-H4GU-C	U444-06N-H4GUBC	U444-06N-H4GUSC	U444-06N-HDR-W
Conectores de Entrada
USB USB-C (Macho)
Soporte Carga por Puerto USB-C	Y			N
Soporte Datos por Puerto USB-C	NYN
Conectores de Salida
4K HDMI HDMI (Hembra)
USB USB-A (Hembra) N/A
Ethernet RJ45 (Hembra) N/A
Ambiental
Temperatura de Operación	0 °C a 45 °C [32 °F a 113 °F]
Humedad de Funcionamiento	De 10% a 85% de HR, Sin Condensacion
Temperatura de Almacenamiento	-10 °C a 70 °C [14 °F a 158 °F]
Humedad de Almacenamiento	De 5% a 90% de HR, Sin Condensacion
Requerimientos de Energía
Puerto de Carga USB-C	Soporta Entrada de hasta 20V 3A (60W)		Suporta Entrada de hasta 20V 5A (100W)	N/A
Puerto USB-A	Proportiona Salida de 5V 1A (5W)		Proportiona Salida de 5V 1.5A (7.5W)	N/A

Garantía

GARANTÍA LIMITADA DE 3 ANOS

Garantizamos por tres (3) años a partir de la Fecha de comprar inicial que nuestros productos no presentan defectos de materiales ni de mano deabra. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discrección) de cadaquier producto defectuoso. Antes de devolver每一quier equipo para reparación, visite Tripplite.Eaton.com/support/product-returns.Esta garantía no se aplica a equipos que hayan sido danados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de unaresha.

SALVO POR LO QUE SE INDICÓ AQUI, NO OTORGAMOS GARANTías EXPRESAS O IMPLÍCITAS, INCLUDEAS GARANTías DE COMERCIABILIDAD Y ADECUación PARA UN PROPÓSITO PARTICULAR. Algunos Estados no permiten la limitación o exclusión de garantías implicítas; por lo tanto, las limitaciones o exclusiones antes Mentionadas peuvent no aplicarse al comprador.

SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGún CASO SEREMOS RESPONSABLES POR DANOS DIRECTOS, INDIRECTOS, ESPECIALIES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE Este PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DANO. Especialmente, nosomos responsables por ningún costo, como perdida de ganancies o ingresos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamos de terceros o de在哪quier另一边 forma.

Cumplimiento de las Normas

Información de Cumplimiento de WEEE para CLIENTES y Recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos
Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eletrico y electrónico nuevo de Eaton, los clients están obligados a:

• Enviar para reciclaje equipos viejos del@mismo tipo y en el@mismo número (esto varía de un País a除外)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

Eaton tiene una的政治a de mejora continua. Las specifications estan susetas a cambio sin previo aviso.

E·T·N
