Type de produit	Station d'accueil USB-C
Modèle	U44406NH4GUBC
Marque	Tripp Lite
Dimensions (approx.)	12 x 5 x 2 cm
Poids (approx.)	100 g
Alimentation	USB-C Power Delivery jusqu'à 20 V 3 A (60 W) ; charge en entrée sur port USB-C
Ports HDMI	1 x HDMI femelle (4K @ 30/60 Hz, HDR supporté sur certains modèles)
Ports USB-A	1 x USB-A femelle (hub, jusqu'à 5 Gbps, sortie 5 V 1 A)
Ports USB-C	1 x USB-C femelle (données jusqu'à 5 Gbps et charge PD)
Port Ethernet	1 x RJ45 femelle (Gigabit 10/100/1000 Mbps)
Connecteur d'entrée	USB-C mâle (pour connexion à un ordinateur)
Résolution vidéo maximale	3840 x 2160 (4K UHD) à 30/60 Hz
Transfert de données	USB 3.2 Gen 1 (jusqu'à 5 Gbps), rétrocompatible
Plug and Play	Oui, aucun pilote nécessaire
Systèmes d'exploitation supportés	Windows, macOS, Chrome OS, Linux (avec prise en charge USB-C Alt Mode)
Température de fonctionnement	0°C à 45°C
Température de stockage	-10°C à 70°C
Humidité de fonctionnement	10 % à 85 % sans condensation
Normes et certifications	FCC Classe B, WEEE
Garantie	3 ans limitée
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux ; éviter produits chimiques
Sécurité	Utiliser uniquement avec des chargeurs USB-C compatibles PD ; ne pas exposer à l'humidité
Contenu de l'emballage	Station d'accueil, manuel d'utilisation

FOIRE AUX QUESTIONS - U44406NH4GUBC Tripp Lite

Comment connecter la station d'accueil à mon ordinateur ?

Branchez le connecteur USB-C mâle de la station directement sur le port USB-C de votre ordinateur. Aucun pilote n'est nécessaire (Plug and Play).

Puis-je utiliser cette station pour charger mon portable ?

Oui, le port USB-C de la station prend en charge la charge Power Delivery (PD) jusqu'à 60 W (100 W pour le modèle U444-06N-H4GUSC). Branchez votre chargeur USB-C sur le port USB-C de la station.

Quelle résolution vidéo maximale est supportée ?

La station supporte une résolution 4K Ultra HD (3840 x 2160) à 30 ou 60 Hz via le port HDMI. Le HDR est pris en charge sur certains modèles (consultez le tableau des fonctionnalités).

Le port Ethernet fonctionne-t-il automatiquement ?

Oui, dès que vous connectez la station au réseau via un câble Cat5e/6 et à l'ordinateur, la connexion réseau s'établit automatiquement. Si ce n'est pas le cas, configurez manuellement les paramètres réseau.

Puis-je utiliser des périphériques USB sur cette station ?

Oui, le port USB-A permet de connecter des périphériques (clé USB, souris, etc.) avec un débit jusqu'à 5 Gbps. Il assure également une sortie de 5 V / 1 A pour la recharge des petits appareils.

Quelle est la différence entre les modèles U444-06N-H4GUBC et U444-06N-H4GUSC ?

Le modèle U444-06N-H4GUSC prend en charge la charge PD jusqu'à 100 W et le transfert de données sur le port USB-C, tandis que le U444-06N-H4GUBC ne supporte que la charge PD jusqu'à 60 W et pas de données sur ce port. Consultez le tableau des caractéristiques dans la notice.

La station d'accueil est-elle compatible avec MacBook ?

Oui, elle est compatible avec tout appareil doté d'un port USB-C supportant le DisplayPort Alternate Mode. Sous macOS, la connexion réseau peut nécessiter une configuration manuelle via Préférences Système > Réseau.

Comment nettoyer la station d'accueil ?

Débranchez-la avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager les connecteurs.

Que faire si l'écran externe ne s'affiche pas ?

Vérifiez que votre ordinateur supporte le DisplayPort Alternate Mode via USB-C. Assurez-vous que le câble HDMI est bien connecté et que le moniteur est allumé. Essayez un autre câble HDMI si nécessaire.

La station est-elle garantie ?

Oui, elle bénéficie d'une garantie limitée de 3 ans contre les défauts de matériel et de fabrication. Pour toute réclamation, consultez le site Tripplite.Eaton.com/support/product-retours.

MODE D'EMPLOI U44406NH4GUBC Tripp Lite

(Ports Hub USB-A et USB-C)

U444-06N-H4U-C

U444-06N-H4UB-C

U444-06N-H4GUSC

(Pprise en charge HDR)

U444-06N-HDR-W

Contenu de l'emballage

• U444-06N-H4-C, U444-06N-H4B-C, U444-06N-H4U-C, U444-06N-H4UB-C, U444-06N-H4GU-C, U444-06N-H4GUBC, U444-06N-H4GUBC, U444-06N-H4GUSC ou U444-06N-HDR-W
• Manuel d'utilisation

Accessoires disponibles en option

• Câbles HDMI haute vitesse P568-Series
• Câbles pour périphériques USB A/B U322-Series
• Câbles pour périphériques USB Micro-B U326-Series
• Câble de raccordement anti-coupure Cat6 Gigabit N201-Series U420-003 USB 3,2 Gen 1 câble USB-C male/male - 3 ft.

Caractéristiques du produit

Remarque : Cette section répertorie les fonctionnalités de tous les modèles USB Type-C référencés dans ce manuel.

Consultez le tableau des caractéristiques de USB Type-C pour déterminer les caractéristiques prises en charge par votre modèle.

Supports USB DisplayPort Alternate Mode pour connecter un moniteur HDMI 4 K via un port USB-C - Prend en charge 4K× 2K les résolutions Ultra haute définition (UHD) jusqu'à 3840 x 2160 (30 / 60~Hz) et HDR

Remarque: les capacités vidéo peuvent varier d'un modèle à l'autre. Consultez le tableau des fonctionnalités USB-C pour connaître les fonctionnalités prises en charge par votre produit.

• Le port Ethernet prend en charge des vitesses de réseau réelles de 10/100/1000 Mbps.
• Les ports hub USB-A et USB-C prennent en charge des taux de transfert de données allant jusqu'à 5 Gbps ; rétrocompatibilité avec les générations USB précédentes.
• Le port USB-C prend en charge à la fois le transfert de données et la charge USB Power Delivery (PD) avec une alimentation allant jusqu'à 20 V 3 A (60 W). Plug and Play; aucun logiciel ou pilote nécessaire. U444-06N-H4GUSC prend en charge la charge PD jusqu'à 20 V 5 A (100 W).

Caractéristiques du produit

Caractéristiques USB Type-C

Modèles :	Port HDMI 4 K	Port Hub USB-A	Port Gigabit Ethernet	Prise en charge du port USB-C	Prise en charge des données du port USB-C	Prise en charge de la réserve HDR
U444-06N-H4-C	Y	N	N	Y	N	N
U444-06N-H4B-C	Y	N	N	Y	N	N
U444-06N-H4U-C	Y	Y	N	Y	Y	N
U444-06N-H4UB-C	Y	Y	N	Y	Y	N
U444-06N-H4GU-C	Y	Y	Y	Y	N	N
U444-06N-H4GUBC	Y	Y	Y	Y	N	N
U444-06N-H4GUSC	Y	Y	Y	Y	Y	N
U444-06N-HDR-W	Y	N	N	N	N	Y

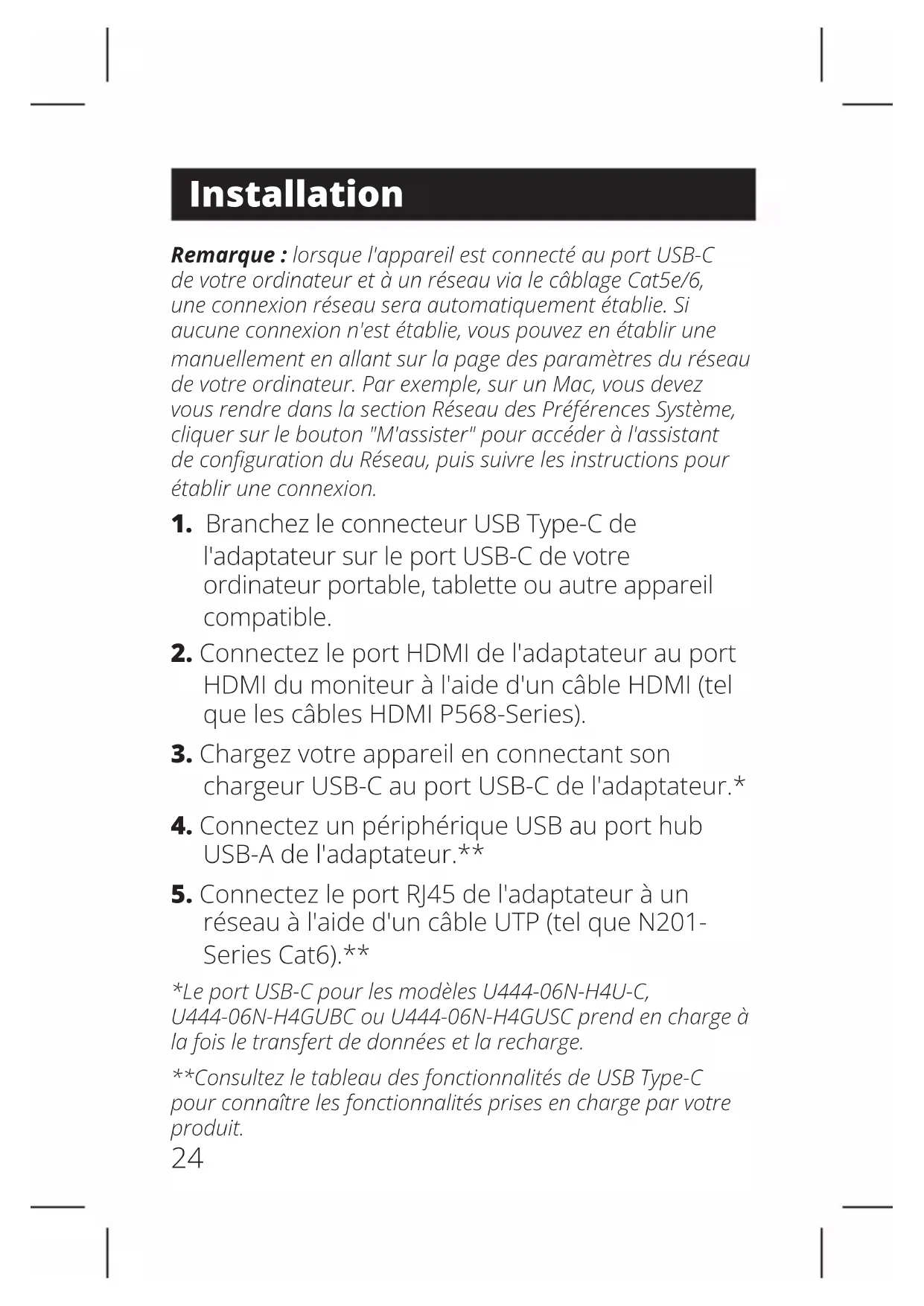

Installation

Remarque : lorsque l'appareil est connecté au port USB-C de votre ordinateur et à un réseau via le câblage Cat5e/6, une connexion réseau sera automatiquement établie. Si aucune connexion n'est établie, vous pouvez en établir une manuellement en allant sur la page des paramètres du réseau de votre ordinateur. Par exemple, sur un Mac, vous devez vous rendre dans la section Réseau des Préférences Système, cliquer sur le bouton "M'assister" pour accéder à l'assistant de configuration du Réseau, puis suivre les instructions pour établir une connexion.

1. Branchez le connecteur USB Type-C de l'adaptateur sur le port USB-C de votre ordinateur portable, tablette ou autre appareil compatible.
2. Connectez le port HDMI de l'adaptateur au port HDMI du moniteur à l'aide d'un câble HDMI (tel que les câbles HDMI P568-Series).
3. Chargez votre appareil en connectant son chargeur USB-C au port USB-C de l'adaptateur.
4. Connectez un périphérique USB au port hub USB-A de l'adaptateur.**
5. Connectez le port RJ45 de l'adaptateur à un réseau à l'aide d'un câble UTP (tel que N201-Series Cat6).**

Le port USB-C pour les modèles U444-06N-H4U-C, U444-06N-H4GUBC ou U444-06N-H4GUSC prend en charge à la fois le transfert de données et la recharge.

Consultez le tableau des fonctionnalités de USB Type-C pour connaître les fonctionnalités prises en charge par votre produit.

Caractéristiques

Modèles :	U444-06N-H4-C	U444-06N-H4B-C	U444-06N-H4U-C	U444-06N-H4UB-C
Connecteurs d'entrée
USB USB C (MÂLE)
Prise en charge du port USB-C	Y
Prise en charge des données du port USB-C	N Y
Connecteurs de sortie
HDMI 4 K HDMI (FÉMILLE)
USB S.O. USB A femelle
Ethernet S.O. S.O.
Environnement
Température de fonctionnement	32°F à 113°F (0°C à 45°C)
Taux d'humidité en fonctionnement	HR 10 % à 85 % sans condensation
Température de stockage	14°F à 158°F (-10°C à 70°C)
Humidité de stockage	HR 5 % à 90 % sans condensation
Exigences en matière d'alimentation
Port de charge USB-C	Prend en charge jusqu'à 20 V 3 A (60 W) d'entrée
Port USB-A S.O.			Fournit jusqu'à 5V 1A (5W) de sortie

Caractéristiques

Modèle:	U444-06N-H4GU-C	U444-06N-H4GUBC	U444-06N-H4GUSC	U444-06N-HDR-W
Connecteurs d'entrée
USB USB C (MÂLE)
Prise en charge du port USB-C	Y N
Prise en charge des données du port USB-C	N Y N
Connecteurs de sortie
HDMI 4 K HDMI (FÉMELLE)
USB USB A femelle S.O.
Ethernet RJ45 (Femelle)	S.O.
Environnement
Température de fonctionnement	32°F à 113°F (0°C à 45°C)
Taux d'humidité en fonctionnement	HR 10 % à 85 % sans condensation
Température de stockage	14°F à 158°F (-10°C à 70°C)
Humidité de stockage	HR 5 % à 90 % sans condensation
Exigences en matière d'alimentation
Port de charge USB-C	Prend en charge jusqu'à 20 V 3 A (60 W) d'entrée	Prend en charge jusqu'à 20 V 5 A (100 W)		S.O.
Port USB-A	Fournit jusqu'à 5V 1A (5W) de sortie	Fournit jusqu'à 5V 1,5A (5W) de sortie		S.O.

Garantie limitee de 3 ans

Nous garantissons que nos produits sont exempts de défauts de matériel et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initiale. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite. Eaton. com/support/product-

retours avant d'envoyer un produit pour le faire réparer.

Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRESENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTS DE QUALITE MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéréur.

SAUF DANS LES CAS PREVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPECIAUX, ACCESSOIRES OU CONSECUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITE DE TELS DOMMAGES. Plus précisément, nous ne sommes pas responsables des coûts, tels qu'une perte de profit ou de revenus, la perte d'équipement, la perte de l'usage d'un équipement, la perte de logiciel, la perte de données, des coûts de remplacement, les réclamations de tiers ou autre.

Avis FCC, classe b

Cet appareil est conforme à la partie 15 des règles FCC. Le fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne peut pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant causer un fonctionnement indésirable.

Remarque: cet équipement a été testé et jugé conforme aux limites pour un appareil numérique de Classe B, conformément à la partie 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Toutefois, il n'existe aucune garantie que les interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en mettant l'équipement hors tension et sous tension, l'utilisateur est invité à essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Connecter l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consultez le revendeur ou un technicien radio/télévision expérimenté pour obtenir de l'aide.

Tout changement ou modification de cet équipement non expressément approuvé par Eaton pourrait annuler le droit de l'utilisateur à utiliser cet équipement.

Informations de conformité WEEE pour les clients et les recycleurs (union européenne)

Dans le cadre de la directive sur les Déchets d'équipements ÉLECTriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement ÉLECTrique ou électronique neuf auprès d'Eaton, il est habilité à :

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

Eaton mène une politique d'amélioration continue. Les caractéristiques peuvent être modifiées sans préavis.
