MANUALE UTENTE U442DOCK16B Tripp Lite

USB Type-C e USB-C sono marchi registrati di USB Implementers Forum.

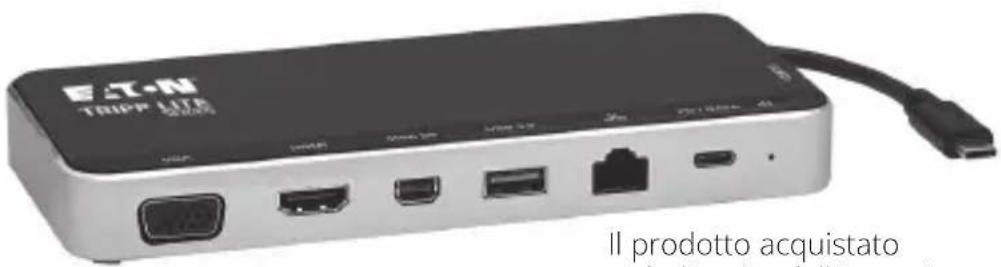

Il prodotto acquistato
può di erire dall'imagine.

English 1

Espanol 13

Français 25

Deutsch 37

EAT-N

Caratteristiche del prodotto

• Multi-Stream Transport (MST) consente di collegare sono a tre schermi contemporaneamente e di estenderli a tutti gli schermi (fino a tre)
• Supporta le risoluzioni video HDMI e DisplayPort sono a 4096 x 2160 @ 30 Hz
  • Supporta risoluzioni video VGA fino a 1920 x 1080 @ 60 Hz
• La porta Ethernet supporta una velocità di rete di 10/100/1000 Mbps
  La porta USB-C PD/Dati supporta l'alimentazione fino a 20 V/3 A (60 W PD 3.0) e una velocità di trasferimento dati massima di 5 Gbps
• Il cavo USB-C incorp.orato si ripone in modo sicuro e comodo sotto l'unità
• Plug and play: non è necessaria alcuna alimentazione o unità esterna

La confezione include

U442-DOCK16-B
- Manuale utente

Accessorio opzionali

Cavi patch antigroviglio Cat6 Gigabit N201-Series
- Cavi VGA ad alta risoluzione P502-Series
Cavi HDMI ad alta velocità P569-Series
- Cavi per dispositivi USB 3.0 A/B U322-Series
Cavi A/C USB 3.1 Gen 1 U428-Series
- Cavo USB 3.1 Gen 1 Type-C U420-Series
Cavi Mini DisplayPort P584-Series

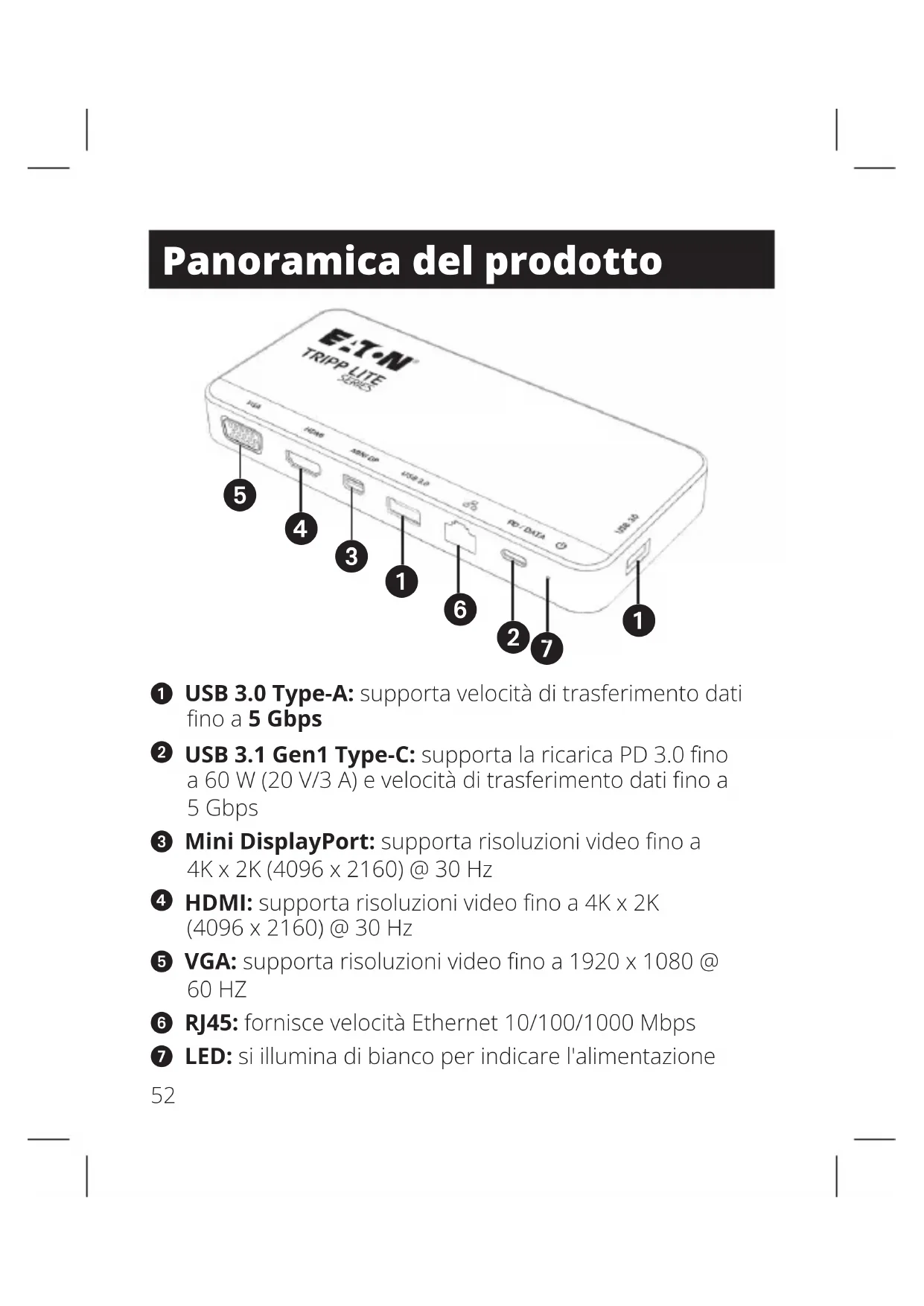

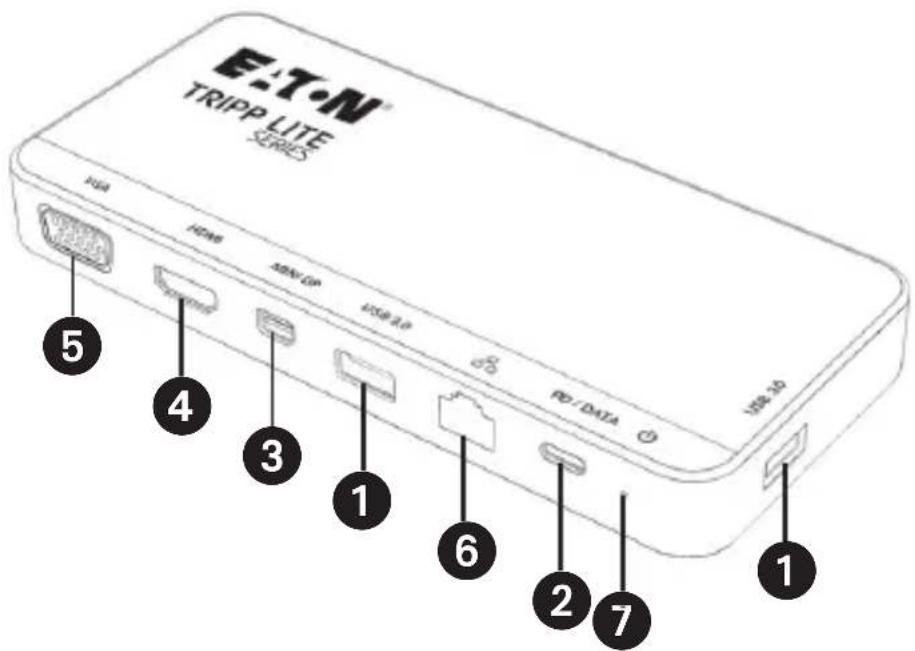

Panorama del prodotto

USB 3.0 Type-A: supporta velocità di trasferimento dati fino a 5 Gbps
USB 3.1 Gen1 Type-C: supporta la ricarica PD 3.0 bajo a 60 W (20 V/3 A) e velocità di trasferimento dati sono a 5 Gbps
3 Mini DisplayPort: supporta risoluzioni video sono a 4K x 2K (4096 x 2160) @ 30 Hz
HDMI: supporta risoluzioni video fino a 4K x 2K (4096 x 2160) @ 30 Hz
VGA: supporta risoluzioni video sono a 1920 x 1080 @ 60 Hz
RJ45: fornisce velocità Ethernet 10/100/1000 Mbps
7 LED: si illumina di bianco perindicare l'alimentazione 52

Installazione

1. Estrarre il cavo autoportante sotto la docking station e collegarlo a un computer portatile, a un tablet o a qualsiasi altro dispositivo compatibile con USB-C.
2. Collegare un display compatibile con HDMI alla docking station con un cavo HDMI fornito dall'utente, come il cavo P569-Series (venduto separatamente).
3. Ripetere il passo 2 per le porte Mini DisplayPort e VGA compatibili coi cavi forniti dall'utente.

Nota: la seguente tabella illustra la risoluzione massima raggiunta da ciascuna porta video in baseagli schermi collegati.

• Mac non supporta MST. Pertanto, le configurazioni a schermi multipli non sono garantite.
• Le sorgenti Windows consentono l'estensione a tutti e tre gli schermi.

= Porta nonutilizzata.
** = In alcune installazioni, Mini DP scende a 1600 x 900 @ 60 Hz,. breve della porta VGA.
*** = A seconda del sistema, è possibile una visualizzazione a 1080 p @ 60 Hz su tutti e tre gli schermi estesi.

Installazione

1. Collegare l'Ethernet tramite la porta RJ45 per raggiungere velocità fine a 10/100/1000 Mbps.
2. Collegare sono a due periferiche o dispositivi USB 3.0.
3. Ricaricare la fonte fino a 60 W utilizzato la porta USB-C disponibile o trasferire dati fino a 5 Gbps.

Specifiche

Connettore di ingresso
USB USB Type-C (x1)
Connettori di uscita
USB USB 3.0 Type-A (x2)	USB-C dati/carica (x1)USB-A
Ethernet RJ45
Video HDMI	Mini DisplayPortVGA
Condizioni ambientali
Temperatura difunzionamento	da 32°F a 122°F (da 0°C a 50°C)
Temperatura diconservazione	da -4°F a 158°F (da -20°C a 70°C)
Umidità relativà da 10% a 90% UR,senza condensa
Caratteristiche fisiche
Dimensioni dell'unità 6,5 x	3 x 0,81 in.(165 x 75 x 20,5 mm)
Peso dell'unità (0,33 lb) (0,15 kg)

Specifiche

Specifiche
Specifiche HDMI 1.4
Specifiche HDCP 1.4
Specifiche DisplayPort 1.2
Risoluzione video supportata max	HDMI (4096 x 2160 @ 30 Hz) Mini DisplayPort (4096 x 2160 @ 30 Hz) VGA (1920 x 1200 @ 60 Hz)
Velocità di rete 10/100/1000 Mbps o 1 Gbps
Profondità di colore supportata (HDMI)	36 bit (12 bit per canale)
Sottocampionamento della crominanza (HDMI)	YCbCr: 4:4:4, 4:2:2, 4:2:0
Specifiche di ricarica PD	PD 3.0 (60 W)

Risoluzione dei problemi

Perché non sono in grado di visualizzare risoluzioni di 4096 x 2160 @ 30 Hz?

A. Cliccare [Impostazione display] > [Impostazioni avanzate del display], quando scegliere manualmente la risoluzione desiderata.
B. Assicurarsi che il dispositivo, il display e il cavo supportino tutti 4096 x 2160 @ 30 Hz HD.

Perché il tempo di ricarica del PD varia?

Il dispositivo upstream (computer portatile) regolera automaticamente l'alimentazione in base al livello della batteria in quel momento.

Perché gli schermi HDMI, Mini DisplayPort e VGA non molto sovrano schermate diverse?

La maggior parte dei portatili MacBook non supportano MST, consentendo di estendere solo uno schermo e di duplicates l'altro.

Garanzia

Garanzia limitata di 3 anni

Garantiamo che i nostri prodotti sono esenti da difetti nei materiali e nella lavorazione per un periodo di tre (3) anni alla data di acquireo iniziale. Il nostro obbligo ai sensi della presente garanzia è limitato alla riparazione o alla sostituzione (a nostra escludiva discrezione) di qualiasi prodotto che presenti tali difetti. Prima di inviare un prodotto per la riparazione, visitare Triplite.Eaton.com/support/product-returns. Questa garanzia non si applica ad apparecchiature che sono state danneggiate da incidenti, negligenza o uso errato o che sono state alterate o modificate in qualiasi modo.

AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITA E DI IDONEITA PER UNO SCOPOPARTICOLARE. Alcuni Stati non consentono la limitazione o l'escludione delle garanzie implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente.

FATTO SALVO QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA POSSIBILITA DI TALI DANNI. Nello specifico, non siamo responsabili per eventualiosti, quali perdita di profitti o entrate, perdita di attrezzature, mancato utilizzo delle attrezzature, perdita di software, perdita di dati,osti di sostutti,reclami di terzi o altro.

Garanzia

Informazioni sulla conformità RAEE per clienti e riciclatori (Unione Europea)

Ai sensi della Direttiva sui rifiuti di apparecchiature elettriche ed Elettroniche (RAEE) e dei regolamenti di attuazione, quando i clienti acquistano nuove apparecchiature elettriche ed elettroniche da Eaton, hanno diritto a:

• Inviare le vecchie apparecchiature per il riciclaggio e la sostituzione con un prodotto equivalente (varia a seconda del paese)
• Inviare l'apparecchiatura per il riciclaggio quando diventa un rifiuto.

Si sconsiglia l'uso di quello dispositivo in applicazioni di supporto vitale in cui si既可以 ragionevolmente prevedere che un guasto del dispositivo possa causare il guasto dell'apparecchiatura di supporto vitale o comprometerne in modo significativo la sicurezza o l'efficacia.

Eaton segue una politica di miglioramento continuo. Le specifiche sono soggette a modifiche alla preavviso.

Tutti i diritti riservati

Pubblicazione n.

23-08-197/

93-3BC9_RevC

Agosto 2023

Tutti i marchi sono di proprieta dei rispetti titolari.
