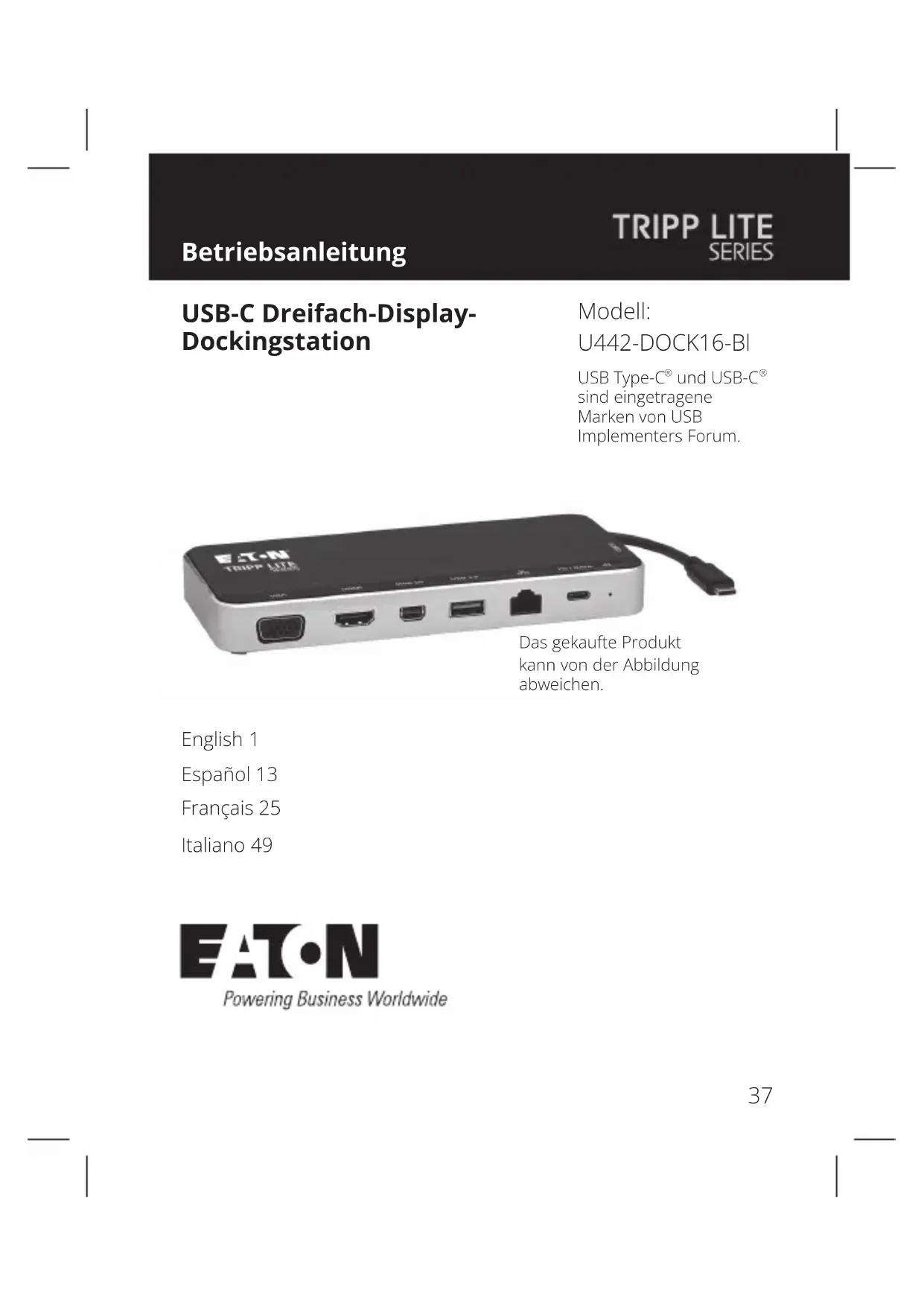

BEDIENUNGSANLEITUNG U442DOCK16B Tripp Lite

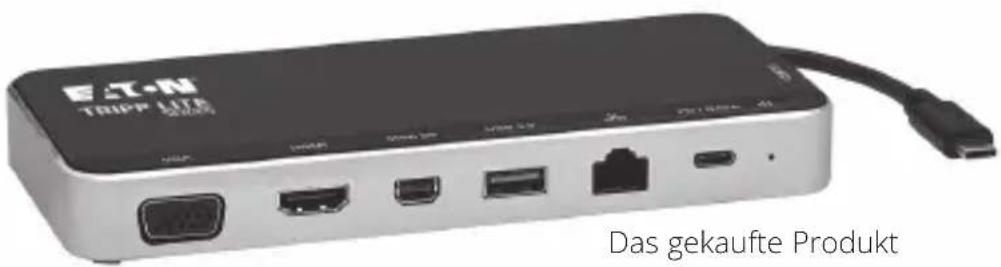

USB-C Dreifach-Display-Dockingstation
Modell: U442-DOCK16-BI
USB Type-C und USB-C sind eingetragene Marken von USB Implementers Forum.
Das gekaufte Produkt kann von der Abbildung abweichen.
English 1
Espanol 13
Francais 25
Italiano 49
EAT-N
- Mit Multi-Stream Transport (MST) können Sie bis zu drei Bildschirme gleichzeitig anschreiben und über alle Bildschirme (bis zu drei) erweitern.
- Unterstützung HDMI und DisplayPort Videoauflösungen bis zu 4096 x 2160 bei 30 Hz
- Unterschiedt VGA-Videoauflösungen bis zu 1920 x 1080 bei 60 Hz
- Ethernet-Port unterstützt echte 10/100/1000 Mbps NNetzwerkgeschwindigkeiten
- USB-C PD-/Datenanschluss Unterstützung eine Stromzufahr von bis zu 20V/3A (60 W PD 3,0) und eine Datenübertragungsrate von bis zu 5 Gbps
- Das eingebaute USB-C-Kabel wird sicher und bequem unter dem Gerät verstaut
- Plug-and-Play-Design - keine externe Stromversorgung oder Laufwerke erforderlich
Im Paket enthalten
U442-DOCK16-BI
- Betriebsanleitung
Optionales Zubehör
- N201-Serie Cat6 Gigabit Hakenlose Patchkabel
P502-Serie Hochauflosende VGA-Kabel
P569-Serie Hochgeschwindigkeits-HDMI-Kabel
U322-Serie USB 3,0 A/B-Gerätekabel
U428-Serie USB 3,1 Gen 1 A/C-Kabel
U420-Serie USB 3,1 Gen 1 Typ-C Kabel - P584-Serie Mini DisplayPort-Kabel

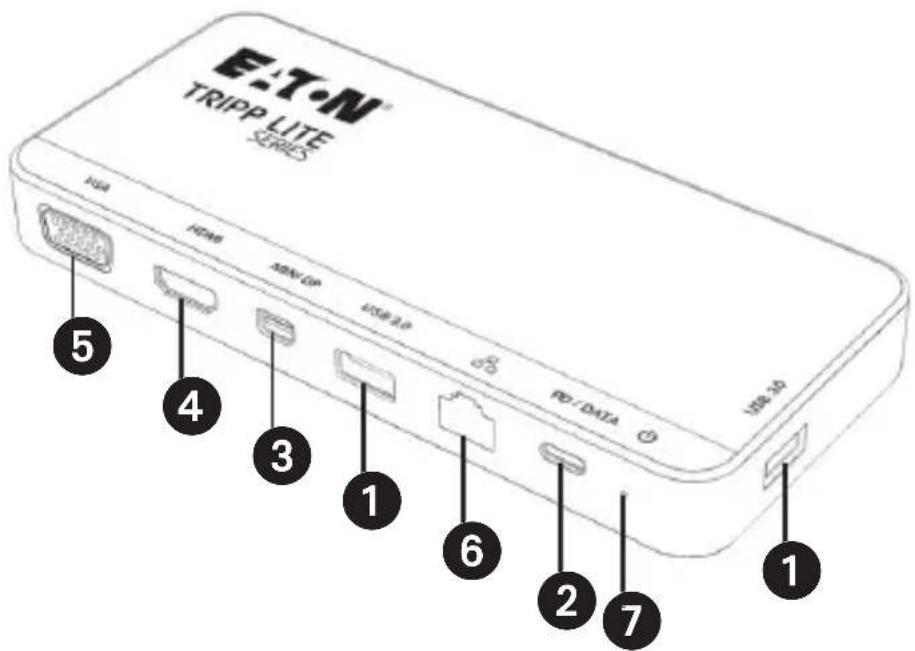

Produktüberblick
USB 3.0 Typ-A: Unterstützung die Datenübertragung bis zu 5 Gbps
USB 3.1 Gen1 Typ-C: Unterstützung PD 3.0-Laden bis zu (20V/3A) 60 W und Datenübertragungsgeschwindigkeiten bis zu 5 Gbps
3 Mini DisplayPort: Unterstützung Videoauflösungen bis zu 4K x 2K (4096 2160) bei 30 Hz
HDMI: Unterstützung Videoauflösungen bis zu 4K x 2K (4096 2160) bei 30 Hz
VGA: Unterstützt Videoauflösungen bis zu 1920 x 1080 bei 60 Hz
RJ45: Bietet 10/100/1000 Mbps Ethernet-Geschwindigkeiten
LED: Leuchtet weiß, um die Stromversorgung anzuzeigen
Installation
- Ziehen Sie das selbstverstauende Kabel unter der Dockingstation hereaus und schreiben Sie es an einen Laptop, ein Tablet oder ein anderes USB-C-kompatibles Gerät an.
- Schließen Sie ein HDMI-kompatibles Display mit einem vom Benutzer bereitgestellten HDMI-Kabel an die Dockingstation an, z. B. P569-Series (separat erhältlich).
- Wiederholen Sie Schritt 2 für die mit den Mini DisplayPort- und VGA-Anschlüssen kompatiblen, vom Benutzer bereitgestellten Kabeln.
Hinweis: Die folgende Tabelle zeigt die maximale Auflösung, die an jedem Videoanschluss erreicht wird, basierend auf den angeschlossenen Bildschirmen.
- Mac unterstützen MST nicht. Daher kann die Einrichtung von mehreren Monitoren nicht garantiert werden.
- Windows-Quellen ermöglich die Erweiterung auf alle drei Bildschirme.
| Windows- Computer (4 K bei 30 Hz) | VGA (1080p bei 60 Hz) | HDMI (4 K bei 30 Hz) | Mini DP (4 K bei 30 Hz) |
| 1 (4 K bei 30 Hz) | 2 (1080p bei 60 Hz) | 3 (4 K bei 30 Hz) | ★ |
| 1 (4 K bei 30 Hz) | 2 (1080p bei 60 Hz) | ★ | 3 (4 K bei 30 Hz) |
| 1 (4 K bei 30 Hz) | ★ | 2 (4 K bei 30 Hz) | 3 (4 K bei 30 Hz) |
| Kein Bild | 1*** | 2 | 3** |
| (1600 x 900 bei 60 Hz) | (1080p bei 60 Hz) | (1080p bei 60 Hz) |
- Anschluss wird nicht verwendet.
= In einigen Installationen wird Mini DP anstelle des VGA-Anschlusses auf 1600× 900 bei 60~Hz herunterfallen.
*** = Je nach System kann 1080p bei 60 Hz auf allen drei erweiterten Bildschirmen angezeigt werden.
Installation
- Schließen Sie Ethernet über den Port RJ45 an, um Geschwindigkeiten von bis zu 10/100/1000 Mbps zu erreichen.
- Schreiben Sie bis zu zwei USB 3.0 Peripheriegeräte oder Geräte an.
- Laden Sie ihre Stromquelle, bis zu 60 W, über den verfügbaren USB-C-Anschluss an oder übertragen Sie Daten mit Geschwindigkeiten von bis zu 5 Gbps.
Technische Daten
| Eingangsanschluss | |
| USB * USB Type-C (x1) | |
| Ausgabe Anschlüsse | |
| USB USB 3,0 Typ-A (x2) | USB-C Daten/Laden (x1)USB-A |
| Ethernet * RJ45 | |
| Video * HDMI | Mini DisplayPortVGA |
| Umgebungsinformationen | |
| Betriebstemperatur 32 °F zu 122 °F (0 °C zu 50 °C) | |
| Lagertemperatur -4 °F zu 158 °F (-20 °C zu 70 °C) | |
| Relative Feuchtigkeit 10 % | auf 90 % RH,Non-Condensing |
| PHYSISCH | |
| Abmessungen der Einheit | 6,5 x 3 x 0,81 in.(165 x 75 x 20,5 mm) |
| Gewicht der Einheit 0,33 lb. (0,15 kg) | |
Technische Daten
| Technische Daten | |
| HDMI-Spezifikation 1,4. | |
| HDCP-Spezifikation 1,4. | |
| * DisplayPort Specification | 1,2. |
| Max. Unterstützung Videoauflösungen | HDMI (4096 x 2160 bei 30 Hz) Mini DisplayPort (4096 x 2160 bei 30 Hz) VGA (1920 x 1200 bei 60 Hz) |
| Netzwerk-Geschwindigkeit | 10/100/1000 Mbps oder 1 Gbps |
| Unterstützte Farbtiefe (HDMI) | 36 Bit (12 Bits pro Kanal) |
| Farbunterabstastung (HDMI) | YCbCr: 4:4:4, 4:2:2, 4:2:0 |
| PD-Aufladung Spezifikation | PD 3,0 (60 W) |
Fehlerbehebung
Warum kann keine Auflösung von 4096 x 2160 bei 30 Hz angezeigt werden?
A. Klichen Sie auf [Anzeigeeinstellung] > [Erweiterte
Anzeigeeinstellungen] und wahlen Sie die gewünschte
Auflösung manuell aus.
B. Vergewissern Sie sich, dass das Gerät, der Bildschirm und das Kabel alle 4096 x 2160 bei 30 Hz HD unterstützen.
Warum variiert meine PD-Aufladezeit?
Das vorgelagerte Gerät (Laptop) passt die Leistungsaufnahme automatisch an den aktuellen Batteriestand an.
Warum werden auf michen HDMI-, Mini DisplayPort - und VGA-Bildschirmen keine entsprechlichen Bildschirme angezeigt?
Die meisten MacBook-Laptops unterstützen den MST nicht, sodass Sie nur einen Bildschirm erweitern und den anderen spiegeln können.
Garantie
3 Jahre eingeschränkte Garantie
Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind, und darüber für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschrankt sich auf die Reparatur oder den Ersatz (nach eigenen Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlösigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.
MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN
GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH
NOCH STILLSCHWEIGEND, EINSCHLIESLLICH GARANTIEN DER
MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.
Eine Staaten gestatten keine Beschrackung oder keinen Ausschluss
stillschweigender Gewährleistungen; daß kann es sein, dass die oben
genannten Beschrackungen oder Ausschlüsse auf den Käfer nicht
zutreffen.
MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIR UNDER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLige ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.
Garantie
WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union)
Gemäß der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) und den Durchführungsbestimmungen haben Kunden bei Kauf neuer Elektro- und Elektronikgeräte von Eaton Anspruch auf:
- Einsatzalter Geräte zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach Land)
- Senden Sie die neuen Geräte zum Recycling zurück, wenn diese letztendlich zu Abfall werden.
Die Verwendung these Geräts für lebenserhaltende Systeme, beiden den Ausfall des Geräts den Ausfall des Lebenserhaltungssystemsverursachen oder dessen Sicherheit beziehungsweise Wirksamkeitbedeutend beeinträchtigen kann, wird nicht empfohlen.
Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden.
Veröffentlichungs-Nr.
23-08-197/
93-3BC9_RevC
August 2023
