U442DOCK16B - Station d'accueil Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil USB-C pour trois écrans
Marque	Tripp Lite
Modèle	U442DOCK16B
Dimensions (L x l x h)	65 x 75 x 20,5 mm
Poids	0,15 kg
Alimentation	USB-C PD 3.0 jusqu'à 60 W (20 V / 3 A)
Ports vidéo	1x HDMI (4K @ 30 Hz), 1x Mini DisplayPort (4K @ 30 Hz), 1x VGA (1920x1080 @ 60 Hz)
Ports USB	2x USB 3.0 Type A (5 Gbit/s), 1x USB-C Data/Charge (5 Gbit/s, 60W PD)
Réseau	1x RJ45 Gigabit Ethernet (10/100/1000 Mbit/s)
Fonctions principales	Prise en charge de trois écrans en mode étendu (MST), compatible Plug-and-Play, câble USB-C intégré escamotable
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Utiliser uniquement avec des appareils compatibles USB-C. Ne pas exposer à l'humidité ou à des températures extrêmes.
Pièces détachées et réparabilité	Aucune pièce détachable. Le câble USB-C est intégré. Contacter le support Tripp Lite en cas de dysfonctionnement.
Informations générales	Garantie limitée de 3 ans. Conforme aux normes DEEE. Fabriqué selon la politique d'amélioration continue d'Eaton.

FOIRE AUX QUESTIONS - U442DOCK16B Tripp Lite

Puis-je connecter trois écrans en mode étendu avec un Mac ?

Non, la plupart des Mac ne prennent pas en charge la technologie MST (Multi-Stream Transport). Vous pourrez seulement étendre un écran et refléter l'autre.

Pourquoi mes écrans n'affichent-ils pas la résolution 4K (4096x2160) @ 30 Hz ?

Assurez-vous que votre source, votre écran et votre câble supportent cette résolution. Sous Windows, allez dans Paramètres d'affichage > Paramètres d'affichage avancés et sélectionnez manuellement la résolution.

Pourquoi le temps de charge via USB-C varie-t-il ?

L'appareil source (ordinateur portable) ajuste automatiquement la puissance absorbée en fonction du niveau de sa batterie. La station délivre jusqu'à 60 W (PD 3.0).

Quels câbles sont nécessaires pour connecter les écrans ?

Vous devez utiliser vos propres câbles : HDMI (série P569), Mini DisplayPort (série P584) ou VGA (série P502). Les câbles ne sont pas inclus.

Puis-je brancher un périphérique USB 3.0 sur la station ?

Oui, la station dispose de deux ports USB 3.0 Type A pouvant atteindre 5 Gbit/s, ainsi que d'un port USB-C pour données ou charge.

La station d'accueil fonctionne-t-elle sans alimentation externe ?

Oui, la station est Plug-and-Play et se connecte directement à votre appareil via le câble USB-C intégré. Aucune alimentation externe n'est nécessaire.

Le câble USB-C est-il amovible ?

Non, le câble USB-C est intégré à la station. Il peut être rangé sous l'appareil pour un transport facile.

Quelles sont les températures de fonctionnement recommandées ?

La station fonctionne de 0 °C à 50 °C (32 °F à 122 °F). Stockage de -20 °C à 70 °C.

La station prend-elle en charge le HDCP ?

Oui, elle prend en charge HDCP 1.4 pour les contenus protégés.

Comment nettoyer la station d'accueil ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits abrasifs, d'alcool ou de solvants.

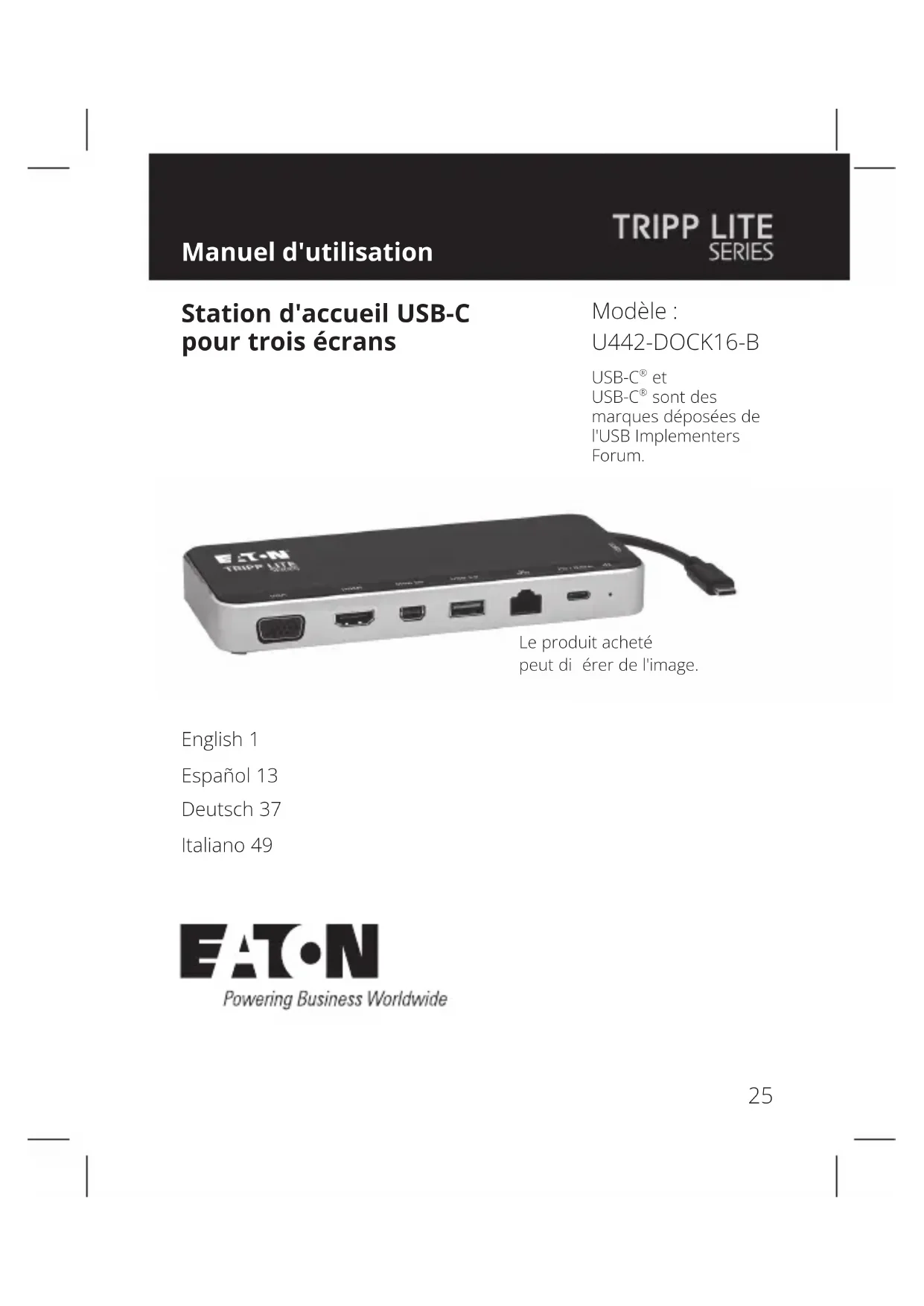

MODE D'EMPLOI U442DOCK16B Tripp Lite

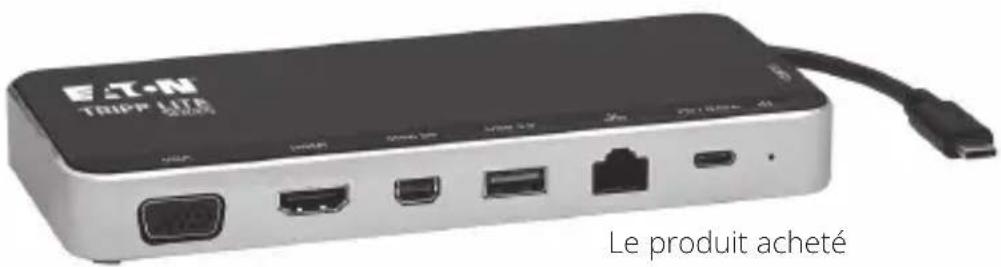

Station d'accueil usb-c pour trois écrans

Modèle: U442-DOCK16-B

USB-C et USB-C sont des marques déposées de l'USB Implementers Forum.

Le produit acheté peut différer de l'image.

EAT-N

Caractéristiques du produit

• Multi-Stream Transport ou transport multi-flux (MST) vous permet de connecter jusqu'à trois écrans simultanément et d'étendre l'image à tous les écrans (jusqu'à trois).
• Il prend en charge les résolutions vidéo HDMI et DisplayPort jusqu'à 4096 x 2160 à 30 Hz. Il prend en charge les résolutions vidéo VGA jusqu'à 1920 x 1080 à 60 Hz. Le port Ethernet prend en charge des vitesses de réseau réelles de 10/100/1000 Mbit/s.
• Le port USB-C PD/Data prend en charge l'alimentation électrique jusqu'à 20 V/3 A (60 W PD 3.0) et les taux de transfert de données jusqu'à 5 Gbit/s
• Le câble USB-C intégré se range de manière sûre et pratique sous l'appareil.
• Conception Plug-and-Play — aucune alimentation ou lecteur externe n'est nécessaire.

Contenu de l'emballage

U442-DOCK16-B - Manuel d'utilisation

Accessoires disponibles en option

• Câbles de brassage anti-coupure N201-Series Cat6 Gigabit
• Câbles VGA haute résolution P502-Series
• Câbles HDMI haute vitesse P569-Series
• Câble pour périphérique USB 3.0 A/B série U322
• Câbles A/C Gen 1 A/C USB 3.1 série U428
• Cable USB 3.1 Gen 1 Type C série U420
• Câbles Mini DisplayPort série P584

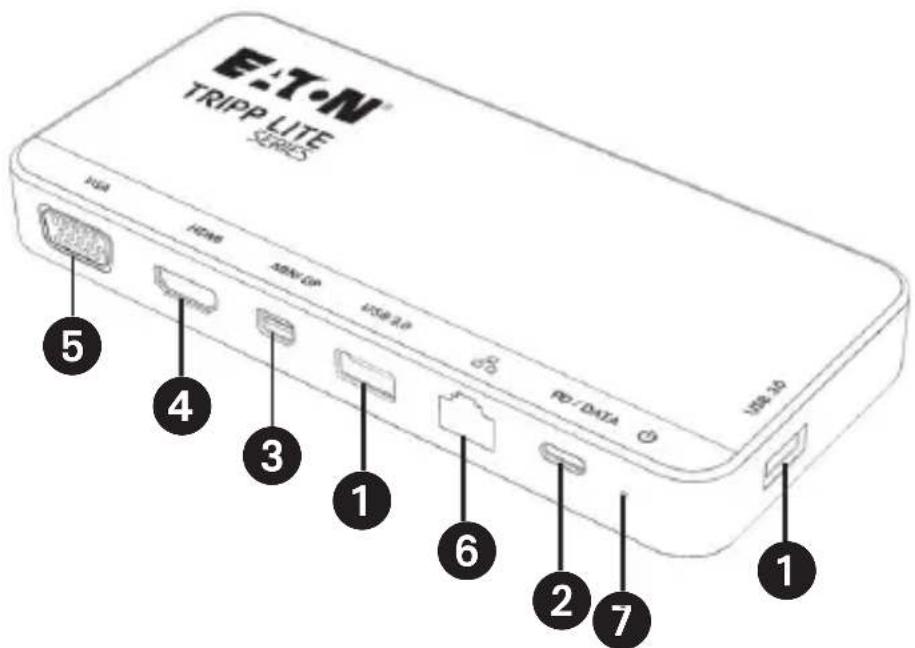

Vue d'ensemble du produit

USB 3.0 Type A: prend en charge des taux de transferts de données pouvant aller jusqu'à 5 Gbit/s USB 3.1 Gen1 Type C: prend en charge la charge PD 3.0 jusqu'à 60 W (20 V/3 A) et des vitesses de transfert de données jusqu'à 5 Gbit/s Mini DisplayPort : prend en charge les résolutions vidéo jusqu'à 4K x 2K (4096 x 2160) à 30 Hz HDMI: prend en charge des résolutions vidéo pouvant atteindre 4K x 2K (4096 x 2160) @ 30 Hz VGA: prend en charge les résolutions vidéo jusqu'à 1920 x 1080 @ 60 Hz • RJ45 : fournit des vitesses Ethernet de 10/100/1000 Mbit/s LED: s'allume en blanc pour indiquer l'alimentation

Installation

1. Tirez le câble intégré situé sous la station d'accueil et connectez-le à un ordinateur portable, une tablette ou tout autre appareil compatible USB-C.
2. Connectez un écran compatible HDMI à la station d'accueil à l'aide d'un câble HDMI fourni par l'utilisateur, tel que P569-Series (vendu séparation).
3. Répétez l'étape 2 pour les ports Mini DisplayPort et VGA compatibles avec les câbles fournis par l'utilisateur.

Remarque: le tableau suivant indique la résolution maximale atteinte sur chaque port vidéo en fonction des écrans connectés.

• Mac ne prend pas en charge MST. Par conséquent, la configuration de multiples moniteurs n'est pas garantie.
• Les sources Windows vous permettent de vous étendre sur les trois écrans.

Port non utilisé. ** = Dans certaines installations, le port Mini DP descend jusqu'à 1600 x 900 à 60 Hz au lieu du port VGA. *** = Selon le système, 1080p @ 60 Hz peut être affiché sur les trois écrans étendus.

Installation

1. Connectez Ethernet via le port RJ45 pour atteindre des vitesses allant jusqu'à 10/100/1000 Mbit/s.
2. Connectez jusqu'à deux périphériques ou appareils USB 3.0.
3. Chargez votre source, jusqu'à 60 W, à l'aide du port USB-C disponible ou transférez des données jusqu'à 5 Gbit/s.

Caractéristiques

Connecteur d'entrée
USB USB-C (x1):
Connecteurs de sortie
USB USB 3.0 Type A (x2)	USB-C Données/Charge (x1)USB-A
Ethernet RJ45:
Vidéo HDMI	Mini DisplayPortVGA:
Environnement
Température defonctionnement	0 °C à 50 °C (32 °F à 122 °F)
Température de stockage	-20 °C à 70 °C (-4 °F à 158 °F)
Humidité relative 10 % à 90 % d'humidité relative, sans condensation
CARACTERISTIQUES PHYSIQUES
Dimensions de l'appareil 1	65 x 75 x 20,5 mm(6,5 x 3 x 0,81 po.)
Poids de l'unité 0,15 kg (0,33 lbs)

Caractéristiques

Caractéristiques
Caracteristiques HDMI 1.4
Caracteristiques HDCP 1.4
S Specification du port d'affichage	1.2
Max. résolutions video prises en charge	HDMI (4096 x 2160 @ 30 Hz) Mini DisplayPort (4096 x 2160 @ 30 Hz) VGA (1920 x 1200 @ 60 Hz)
Vitesse réseau 10/100/100 Mbit/s ou 1 Gbit/s
Profondeur de couleur prise en charge (HDMI)	36 bits (12 bits par canal)
Sous-échantillonnage chromatique (HDMI)	YCbCr : 4:4:4, 4:2:2, 4:2:0
Specification de charge PD	PD 3.0 (60 W)

Pourquoi ne suis-je pas en mesure d'afficher des résolutions de 4096 x 2160 @ 30 Hz?

A. Cliquez [Paramétrage écran] > [Paramètres d'affichage avancés], puis choisissez manuellement la résolution souhaitée. B: Assurez-vous que l'appareil, l'écran et le câble acceptent tous une résolution de 4096 x 2160 @ 30 Hz HD.

Pourquoi le temps de charge de ma PD varie-t-il?

Le dispositif en amont (ordinateur portable) ajustera automatiquement la puissance absorbée en fonction du niveau de la batterie à ce moment-là.

Pourquoi mes écrans HDMI, mini displayport et VGA n'affichent-ils pas des écrans différents?

La plupart des ordinateurs portables MacBook ne prennant pas en charge MST, ce qui vous permet d'étendre un seul écran et de refléter l'autre.

Garantie limitée de 3 ans

Nous garantissons que nos produits sont exempts de défauts matériels et de fabrication pendant une période de trois (3) ans à compter de la date d'achat d'origine. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Triplite. Eaton. com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRESENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE VALEUR MARCHANDE ET D'APTITUDE À UN BUT PARTICULIER. Certains états ne permettent ni la limitation ni l'exclusion de garanties implicites; ainsi, les limitations ou exclusions mentionnées ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur. SAUF DANS LES CAS PREVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPECIAUX, ACCESSOIRES OU CONSECUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.

Informations de conformité à la DEEE pour les clients et les recycleurs (union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il a le droit de :

• envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre);
• renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie.

L'utilisation de cet équipement dans des applications de réanimation où l'on peut raisonnablement s'attendre à ce qu'une défaillance de cet équipement entraîne la défaillance de l'équipement de réanimation ou affecte de manière significative sa sécurité ou son efficacité n'est pas recommandée.

Eaton mène une politique d'amélioration continue. Les caractéristiques peuvent être modifiées sans préavis.

Tous droits réservés.

Publication n°

23-08-197/

93-3BC9_RevC

Aout 2023
