MANUAL DE USUARIO U442DOCK16B Tripp Lite

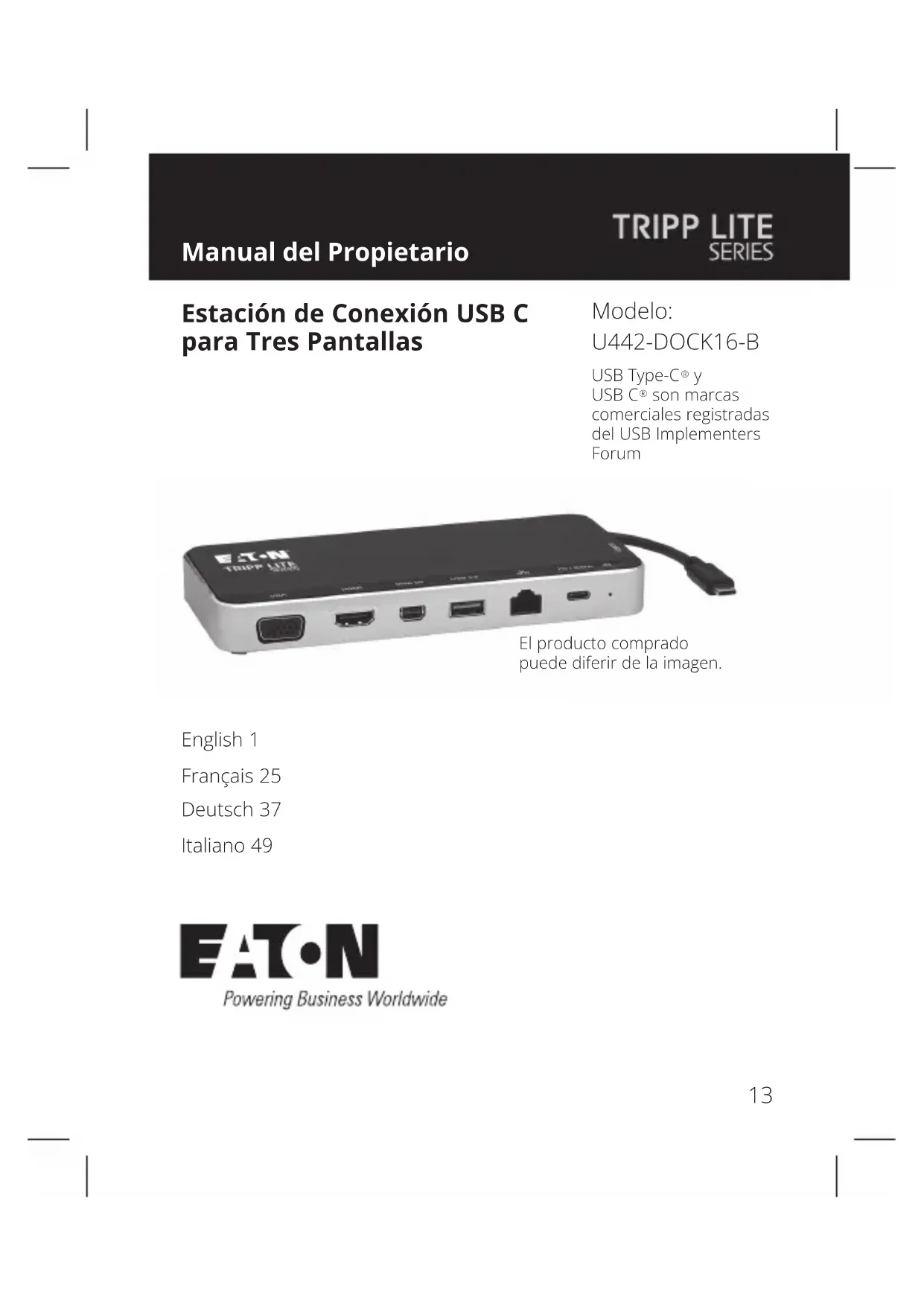

son marcas comerciales registradas del USB Implementers Forum Estación de Conexión USB C para Tres Pantallas14 Características del Producto

• Multi-Stream Transport [MST] le permite conectar hasta tres pantallas simultáneamente y amplíe a todas las pantallas (hasta tres)

• Soporta resoluciones de video HDMI y DisplayPort hasta 4096 x 2160 @ 30 Hz.

• Suporta resoluciones de video VGA de hasta 1920 x 1080 @ 60 Hz.

• El puerto Ethernet soporta velocidades reales de red de 10Mbos / 100Mbps / 1000Mbps

• El puerto USB C PD y Datos soporta entrada de energía de 20V 3A (PD 3.0 de 60W) y velocidades de transferencia de datos de hasta 5 Gbps

• El cable USB C incorporado se guarda en forma segura y conveniente debajo de la unidad

• Diseño para Conectar y Usar – no se necesitan controladores o alimentación externa.15 Accesorios Opcionales El Paquete Incluye

• Cables Patch Snagless Cat6 Gigabit Serie N201

• Cables VGA de Alta Resolución de la Serie P502

• Cables HDMI de Alta Velocidad de la Serie P569

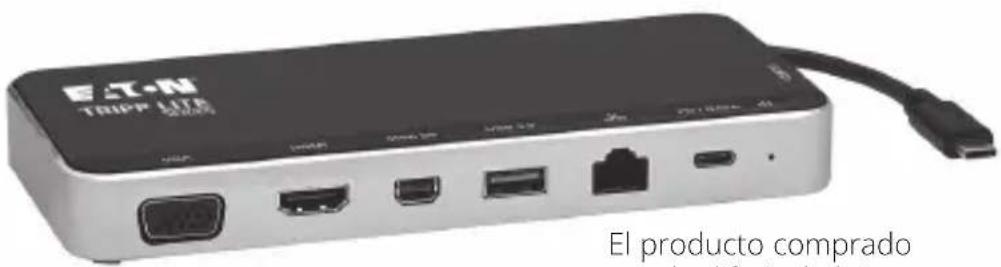

• Manual del Propietario16 Vista General del Producto

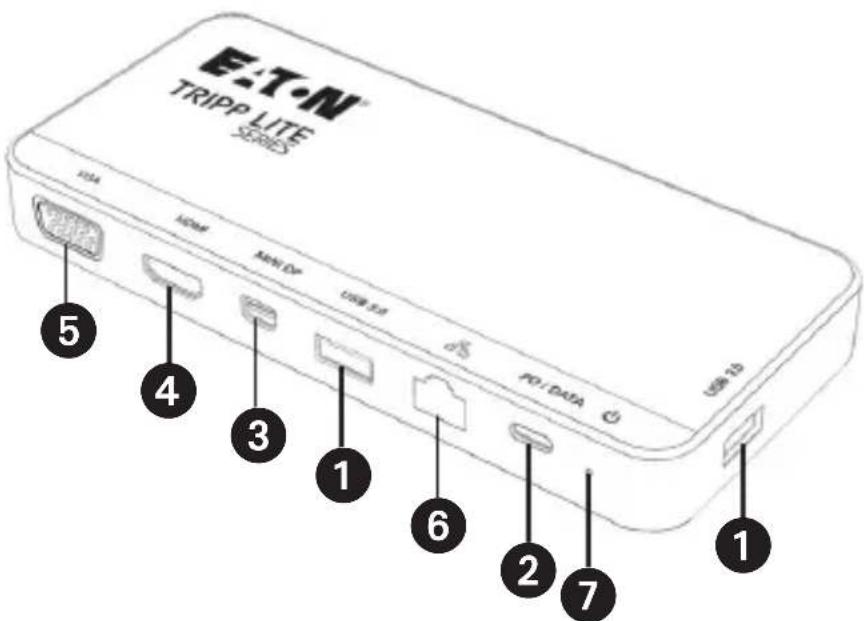

USB 3.0 Type-A: Soporta tasas de transferencia de datos hasta 5 Gbps

USB 3.1 Gen1 Type-C: Soporta carga PD 3.0 hasta 60W (20V / 3A) y velocidades de transferencia de datos de hasta 5 Gbps

Mini DisplayPort: Compatible con resoluciones de video de hasta 4K x 2K (4096 x 2160) @ 30 Hz

HDMI: Compatible con resoluciones de video de hasta 4K x 2K (4096 x 2160) @ 30 Hz

VGA: Suporta resoluciones de video de hasta 1920 x 1080 @ 60 Hz

LED: Se ilumina en blanco para indicar alimentación

1. Jale el cable de auto almacenamiento debajo de la

estación de conexión y conéctelo a una laptop, tableta u otro dispositivo compatible con USB C.

2. Conecte una pantalla compatible con HDMI a la estación de

conexión con un cable HDMI suministrado por el usuario, como la Serie P569 (vendido por separado).

3. Repita el paso 2 para los cables suministrados por el

usuario compatibles con los puertos Mini DisplayPort y VGA. Nota: La siguiente tabla muestra la resolución máxima alcanzada en cada puerto de video en base a las pantallas conectadas.

• Mac no es compatible con MST. Por lo tanto, no se garantizan conguraciones de monitores múltiples.

• = Puerto no en uso. ** = En algunas instalaciones, Mini DP se reducirá a 1600 x 900 a 60 Hz en lugar del puerto VGA. *** = Dependiendo del sistema, 1080p @ 60 Hz se puede mostrar en las tres pantallas extendidas.18 Instalación

4. Conecte Ethernet a través del puerto RJ45 para alcanzar

velocidades hasta 10Mbps / 100Mbps / 100 Mbps.

5. Conecte hasta dos periféricos o dispositivos USB 3.0.

6. Cargue su fuente, hasta 60W, usando el puerto USB C

disponible o transera datos hasta a 5 Gbps.19 Especicaciones Conector de Entrada USB USB Type-C (x1) Conectores de Salida USB USB 3.0 Type-A (x2) USB C Datos y Carga (x1) USB A Ethernet RJ45 Video HDMI Mini DisplayPort VGA Ambiental Temperatura de Operación 0 °C a 50 °C [32 °F a 122 °F] Temperatura de Almacenamiento -20 °C a 70 °C [-4 °F a 158 °F] Humedad Relativa De 10% a 90% de HR, Sin Condensación Físicas Dimensiones de la Unidad 165 x 75 x 20.5 mm [6.5" x 3" x 0.81"] Peso de la Unidad 0.15 kg [0.33 lb]20 Especicaciones Especicaciones Especicación HDMI 1.4 Especicación HDCP 1.4 Especicación DisplayPort

Máximas Resoluciones de Video Soportadas HDMI (4096 x 2160 @ 30 Hz) Mini DisplayPort (4096 x 2160 @ 30 Hz) VGA (1920 x 1200 @ 60 Hz) Velocidad de la Red 10Mbps / 100Mbps / 1000Mbps o 1 Gbps Profundidad de Color Soportada (HDMI) 36 bits (12 bits por canal) Submuestreo Cromático (HDMI) YCbCr: 4:4:4, 4:2:2, 4:2:0 Especicación de Carga

PD 3.0 (60W)21 Solución de Problemas ¿Por qué no puedo mostrar resoluciones de 4096 x 2160 @ 30 Hz? A. Haga click en [Display Settings] (conguración de pantalla) > [Advanced Display Settings] (conguración avanzada de pantalla), luego elija manualmente la resolución deseada. B. Asegure que el dispositivo, pantalla y cable soporten 4096 x 2160 @ 30 Hz HD. ¿Por qué varía mi tiempo de carga PD? El dispositivo de subida (laptop) ajustará automáticamente la entrada de la energía en función del nivel de la batería en ese momento. ¿Por qué mis pantallas HDMI, Mini DisplayPort y VGA no mostrarán diferentes pantallas? La mayoría de las laptops de MacBook no soportan MST, permitiéndole extender solamente una pantalla y replicar la otra.22 Garantía Limitada de 3 años Garantizamos por tres (3) años a partir de la fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano de obra. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/support/product-returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modicados de alguna manera. SALVO POR LO QUE SE INDICÓ AQUÍ, NO OTORGAMOS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador. SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGÚN CASO SEREMOS RESPONSABLES POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Especícamente, no somos responsables por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamos de terceros o de cualquier otra forma. Garantía23 Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea) Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clientes están obligados a:
