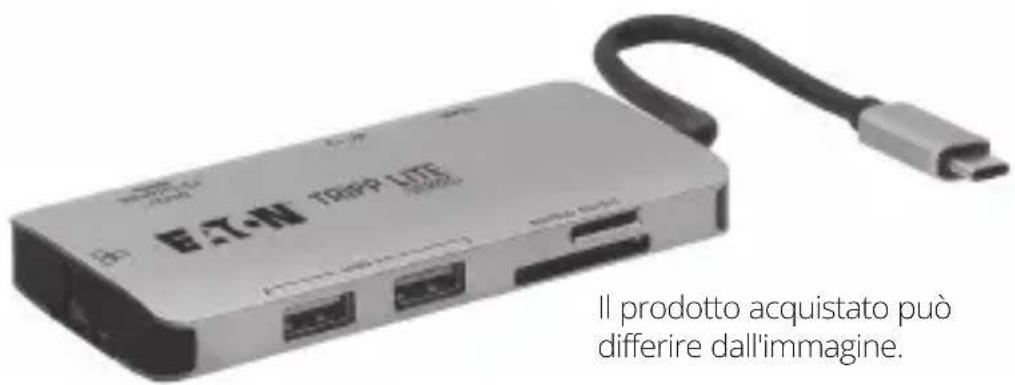

ET-IV TRPP LITE Il prodotto acquistato può differire dall'immagine.

Il prodotto acquistato può differire dall'immagine.

English 1

Español 12

Français 22

Deutsch 32

EAT•N

Caratteristiche del prodotto

• Supporta DisplayPort Alternate Mode per collegare un monitor HDMI tramite porta USB-C o Thunderbolt™ 3
• Supporta il collegamento di un monitor DVI tramite un adattatore da HDMI a DVI (vedere Accessori Opzionali per maggiori informazioni).
  • La porta HDMI supporta risoluzioni video 4096 x 2160 30 Hz 4:4:4
• La porta Ethernet supporta una vera velocità di rete di 10/100/1000 Mbps
• Le porte dati USB-A e Type-C supportano velocità di trasferimento dati fino a 5 Gbps
• Tutte le porte USB-A 3.2 supportoano dati e ricarica
  • La porta USB-A dedicata fornisce fino a 5V/1.5A di potenza di ricarica rapida ai dispositivi mobili
• La porta per dispositivi USB-C supporta i dati e la ricarica Power Delivery (PD) con un'alimentazione fino a 20 V 5 A (100 W)
• 5 V 2 A (10 W) di potenza dedicata alle porte USB-A quando collegate a un caricabatterie compatibile con PD 3.0*
  • Le Micro SD e SD/MMC Memory Card Slots consentono l'accesso alla memoria esterna tramite la porta USB-C o Thunderbolt 3

Caratteristiche del prodotto

• Supporta PD 3.0 Fast Role Swap per mantenere la connessione dati e alimentazione quando viene rimossa l'alimentazione di carica
• Riprende automaticamente il funzionamento dalla modalità di ibernazione e sospensione
• Conforme a IEEE 802.3az (efficienza energetica Ethernet)
  • Supporta operazioni full-duplex e half-duplex
  • Supporta Wake-On LAN
• Il design compatto si adatta facilmente ad ogni borsa per computer portatile
• Plug and play: non sono necessari software o driver
  *Quando non è collegato alcun alimentatore, l'uscita delle porte USB-A dipende dal sito fontecollegato.

Requisiti di sistema

• Computer con porta USB-C o Thunderbolt 3 che supporta la Modalità Alternativa DisplayPort
  • Monitor DVI** o HDMI
• Rete Ethernet con velocità fino a 10/100/1000 Mbps

**Richiede un adattatore (vedere gli Accessori Opzionali per maggiori informazioni).

Il pacchetto include

• U442-DOCK5-GY
- Manuale utente

Accessori opzionali

• Cavi patch antigroviglio Cat6 serie N201
• Cavi adattatori da HDMI a DVI serie P566
• Cavi HDMI ad alta velocità serie P568
• Cavi per dispositivi USB 3.2 A/B serie U322
• Cavi per dispositivi USB 3.2 Micro-B serie U326
• Cavo USB-C U420-XXX-5A

Panoramica del prodotto

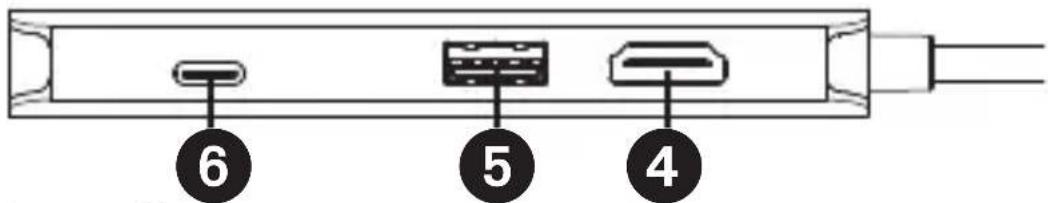

Lato 1

6 5 4

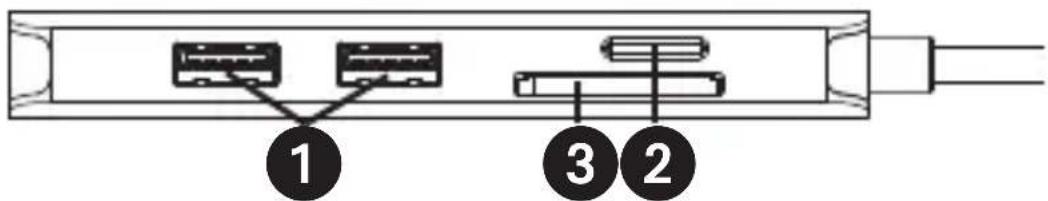

Lato 2

① Porte USB-A 3.2 (femmina) - Consente di collegare fino a 2 periferiche/dispositivi USB per la ricarica o il trasferimento di dati
② Micro SD Memory Card Slot - Collega una scheda di memoria Micro SD.
3 SD/MMC Memory Card Slot - Collega una scheda di memoria SD/MMC.
4 PortaHDMI (femmina) - Collega un monitor HDMI.
5 Porta di ricarica rapida USB-A (femmina) - Fornisce fino a 5V/1.5A di potenza di ricarica rapida ai dispositivi mobili.

Panoramica del prodotto

6 Porta dati e ricarica USB-C (femmina) – Collegia il dispositivo a un caricabatterie USB-C PD per la ricarica o il trasferimento dati.
⑦ Porta RJ45 (femmina) - Si collega a una rete da 10/100/1000 Mbps.

Installazione

Nota:

• Quando la porta USB-C è collegata a una fonte di alimentazione, 15 W dell'alimentazione è dedicata alla docking station e ad altri dispositivi. Il resto viene utilizzato per caricare il dispositivo collegato.
• Vedere la sezione Accessori Opzionali per i cavi suggeriti.
• Quando l'unità è collegata alla porta USB-C del suo computer e ad una rete tramite il cablaggio Cat5e/6, verrà automaticamente stabilita una connessione di rete. Se non viene stabilita alcuna connessione, può stabilirne una manualmente accedendo alle impostazioni di rete del suo computer. Ad esempio, se utilizza un Mac, clicchi sull'icona "rete" delle Preferenze di Sistema, quindi sul pulsante "Assist Me" per accedere all'Assistente di Configurazione di rete, quindi segua le istruzioni per stabilire una connessione.

Installazione

1. Colleghi il connettore USB Type-C del dock alla porta USB-C o Thunderbolt 3 delcomputer portatile, tablet o altro dispositivo.
2. Utilizzando un cavo HDMI (come i cavi HDMI High-Speed di P568-Series), colleghi la porta HDMI del dock alla porta HDMI di un monitor.
3. Colleghi fino a tre dispositivi USB alle porte hub USB-A del dock per la trasmissione di dati o la ricarica.
4. Colleghi un dispositivo USB Tipo-C alla porta Type-C del dock per i dati o la ricarica.
5. Utilizzando un cavo UTP, colleghi la porta RJ45 dell'adattatore ad una rete.
6. Inserisca una scheda Micro SD e/o SD/MMC nello slot corrispondente per accedere alla memoria esterna.

Specifiche

Connettori-Ingresso
USB USB-C (maschio)
Connettori-uscita
USB-A (x3) USB 3.2 A (femmina)
Carica e dati USB PD USB-C (femmina)
Ethernet 10/100/1000 RJ45 (Female)
HDMI HDMI (femmina)
Slot per schede di memoria	Micro SD e SD/MMC
Ambientale
Temperatura di esercizio	Da 32 °F a 113 °F Da (0 °C a 45 °C)
Umidità operativa Da 10%	a 85% RH, Senza condensa
Temperatura di conservazione	Da 14 °F a 158 °F (Da -10 °C a 70 °C)
Umidità di conservazione	Da 5% a 90% RH, Senza condensa
Requisiti di alimentazione
Porta di ricarica USB-C Su	oporta fino a 20 V 5 A (100 W) in ingresso

Garanzia

Garanzia limitata di 3 anni

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di tre (3) anni dalla data di acquisto iniziale. Il nostro obbligo ai sensi della presente garanzia è limitato alla riparazione o alla sostituzione (a nostra esclusiva discrezione) di qualsiasi prodotto che presenti tali difetti. Prima di inviare un prodotto per la riparazione, visitare Tripplite.Eaton.com/support/product-returns. La presente garanzia non si applica ad apparecchiature state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modificate in qualsiasi modo.

AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E DI IDONEITÀ PER UNO SCOPO PARTICOLARE. Alcuni Stati non consentono la limitazione o l'esclusione delle garanzie implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente.

AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA POSSIBILITÀ DI TALI DANNI. In particolare, non siamo responsabili di alcun costo, come la perdita di profitti o ricavi, la perdita di attrezzature, la perdita di utilizzo di attrezzature, la perdita di software, la perdita di dati, i costi dei sostituti, i reclami di terzi o altro.
