MODE D'EMPLOI U442DOCK5GY Tripp Lite
Station d'accueil portable USB-C
Modèles :
U442-DOCK5-GY
USB Type-C ^® et USB-C ^®
sont des marques
déposées de USB
Implementers Forum.


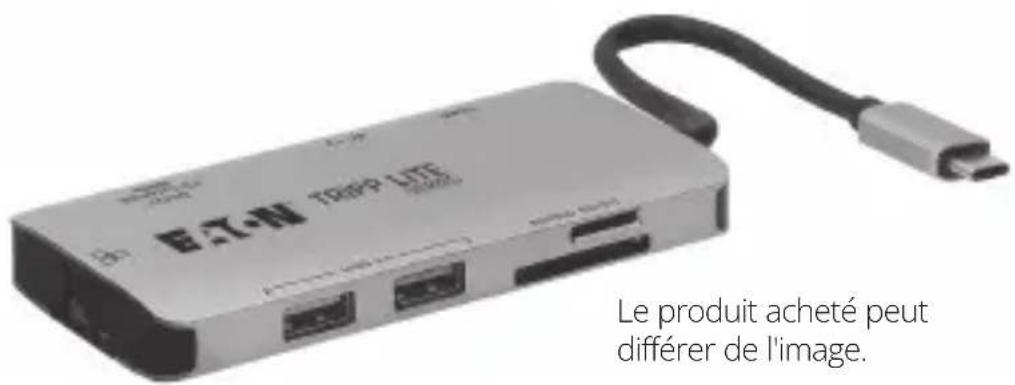

ET-10 TRPP LITE Le produit acheté peut différer de l'image.Le produit acheté peut différer de l'image.
English 1
Español 12
Deutsch 32
Italiano 42
EAT·N
Caractéristiques du produit
- Prise en charge du mode alternatif DisplayPort pour connecter un moniteur HDMI via le port USB-C ou Thunderbolt™ 3
- Prise en charge de la connexion d'un moniteur DVI via un adaptateur HDMI vers DVI (voir Accessoires en option pour plus d'informations)
• Le port HDMI prend en charge les résolutions vidéo 4 096 x 2 160 30 Hz 4:4:4
• Le port Ethernet prend en charge des vitesses de réseau réelles de 10/100/1 000 Mbit/s - Les ports de données USB-A et Type-C prennent en charge des taux de transfert de données allant jusqu'à 5 Gbit/s
- Tous les ports USB-A 3.2 prennent en charge les données et la charge
• Le port USB-A dédié fournit jusqu'à 5 V/1,5 A de puissance de charge rapide aux appareils mobiles - Le port de périphérique USB-C prend en charge les données et la charge Power Delivery (PD) avec une alimentation jusqu'à 20 V 5 A (100 W)
- 5 V 2 A (10 W) de puissance dédiée aux ports USB-A lorsqu'ils sont connectés à un chargeur compatible PD 3.0*
- Les emplacements pour cartes mémoire Micro SD et SD/MMC permettent d'accéder à la mémoire externe via le port USB-C ou Thunderbolt 3
Caractéristiques du produit
- Prise en charge du changement rapide des rôles PD 3.0 pour maintenir la connexion des données et de l'alimentation en cas de coupure de l'alimentation de charge
- Reprise automatique des opérations en mode hibernation et en mode veille
- Conforme à la norme IEEE 802.3az (Ethernet économe en énergie)
- Prise en charge des opérations en duplex intégral et en semi-duplex
- Prise en charge de la fonction Wake-On LAN
- Conception compacte qui se glisse facilement dans la sacoche de votre ordinateur portable
- Plug-and-Play — pas besoin de logiciels ou de pilotes
*Lorsqu'aucune alimentation n'est connectée, la sortie des ports USB-A dépend de la source connectée.
Configuration système requise
- Ordinateur avec port USB-C ou Thunderbolt 3 qui prend en charge le mode alternatif DisplayPort
• Moniteur DVI** ou HDMI - Réseau Ethernet avec des vitesses allant jusqu'à 10/100/1 000 Mbit/s
**Nécessite un adaptateur (voir Accessoires en option pour plus d'informations)
Contenu de l'emballage
• U442-DOCK5-GY
- Manuel d'utilisation
Accessoires en option
- Câbles de brassage anti-coupure Gigabit Cat6 série N201
- Câbles adaptateurs HDMI vers DVI série P566
• Câbles HDMI haute vitesse série P568 - Câbles pour périphériques USB 3.2 A/B série U322
- Câbles pour périphériques USB 3.2 Micro-B série U326
• Câble USB-C U420-XXX-5A
Vue d'ensemble du produit

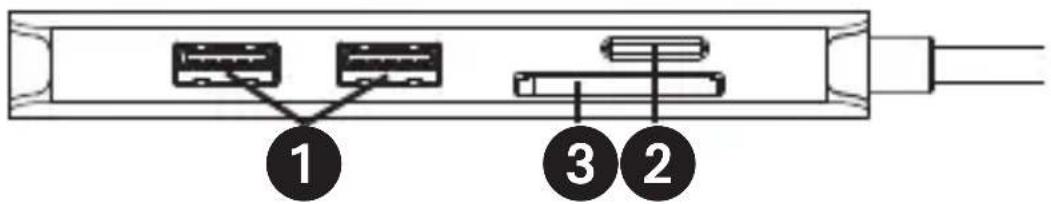

Côté 1


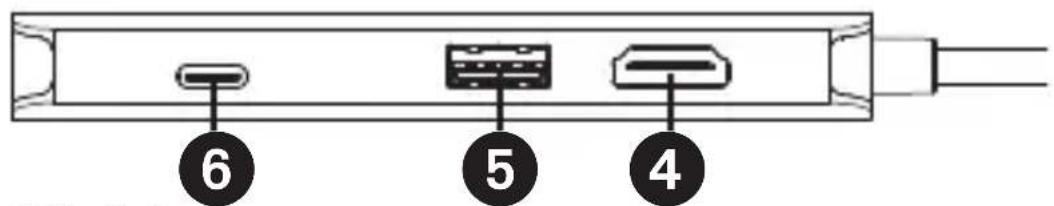

6 5 4Côté 2
1 Ports USB-A 3.2 (femelle) – Connectez jusqu'à 2 périphériques USB pour la recharge ou le transfert de données.
② Emplacement pour carte mémoire Micro SD – Permet de connecter une carte mémoire Micro SD.
3 Emplacement pour carte mémoire SD/MMC – Permet de connecter une carte mémoire SD/MMC.
4 Port HDMI (femelle) – Permet de connecter un moniteur HDMI.
5 Port de charge rapide USB-A 3.2 (femelle) –
Fournit jusqu'à 5 V/1,5 A de puissance de charge
rapide aux appareils mobiles.
Vue d'ensemble du produit
6 Port de charge et de données USB-C (femelle)
- Permet de connecter votre appareil à un chargeur PD USB-C pour la charge ou le transfert de données.
7 Port RJ45 (femelle) – Permet de se connecter à un réseau 10/100/1 000 Mbit/s.
Installation
Remarque :
- Lorsque le port USB-C est connecté à une source d'alimentation, 15 W d'énergie sont dédiés à la station d'accueil et à d'autres appareils. Le reste est utilisé pour charger l'appareil connecté.
- Consultez la section Accessoires en option pour des suggestions de câbles.
- Lorsque l'appareil est connecté au port USB-C de votre ordinateur et à un réseau via le câblage Cat5e/6, une connexion réseau est automatiquement établie. Si aucune connexion n'est établie, vous pouvez en établir une manuellement en accédant aux paramètres de réseau de votre ordinateur. Par exemple, si vous utilisez un Mac, vous devez vous rendre sur l'icône « Réseau » qui se trouve dans les préférences système ; cliquez sur le bouton « Assistez-moi » pour accéder à l'assistant de configuration réseau, puis suivez les instructions pour établir une connexion.
Installation
- Connectez le connecteur USB Type-C de la station d'accueil au port USB-C ou Thunderbolt 3 de votre ordinateur portable, tablette ou autre appareil.
- À l'aide d'un câble HDMI (tel que les câbles HDMI haute vitesse série P568), connectez le port HDMI de la station d'accueil au port HDMI d'un moniteur.
- Connectez jusqu'à trois périphériques USB aux ports du hub USB-A de la station d'accueil pour les données ou la charge.
- Connectez un périphérique USB Type-C au port Type-C de la station d'accueil pour les données ou la charge.
- À l'aide d'un câble UTP, connectez le port RJ45 de l'adaptateur à un réseau.
- Insérez une carte Micro SD et/ou SD/MMC dans l'emplacement pour carte mémoire correspondant pour accéder à la mémoire externe.
Caractéristiques
| Connecteurs - Entrée | |
| USB USB-C (mâle) | |
| Connecteurs - Sortie | |
| USB-A (3) USB 3.2 A (femelle) | |
| Chargement et transmission de données par USB PD | USB-C (femelle) |
| Ethernet 10/100/1 000 RJ45 (femelle) | |
| HDMI HDMI (femelle) | |
| Emplacements pour cartes mémoire | Micro SD et SD/MMC |
| Environnement | |
| Température de fonctionnement | 0 °C à 45 °C(32 °F à 113 °F) |
| Taux d'humidité en fonctionnement | 10 % à 85 % HR,sans condensation |
| Température de stockage | -10 °C à 70 °C(14 °F à 158 °F) |
| Humidité de stockage 5 % | à 90 % HR,sans condensation |
| Alimentation nécessaire | |
| Port de charge USB-C Prend en charge une entrée allant jusqu'à 20 V5 A (100 W) | |
Garantie
Garantie limitée de 3 ans
Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initiale. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite.Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.
SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER.
Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites ; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur.
SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.
Garantie
Informations de conformité DEEE pour les clients et les recycleurs (Union européenne)
Dans le cadre de la directive sur les déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à :
- Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre).
- Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie.
L'utilisation de cet équipement dans des applications de maintien des fonctions vitales où l'on peut raisonnablement s'attendre à ce qu'une défaillance de cet équipement entraîne une défaillance de l'équipement de maintien des fonctions vitales ou affecte de manière significative sa sécurité ou son efficacité n'est pas recommandée.
Eaton mène une politique d'amélioration continue. Les caractéristiques peuvent être modifiées sans préavis.
1000 Eaton Boulevard Cleveland, OH 44122 États-Unis Eaton.com
© 2023 Eaton Tous droits réservés. Publication n° 23-08-349 / 93-3958_RevB Septembre 2023
