MANUAL DE USUARIO U442DOCK5GY Tripp Lite

Estación de Conexión Portátil USB C

Modelo:

U442-DOCK5-GY

USB Tipo C y USB C

son marcas

comerciales

registradas del

USB Implementers

Forum

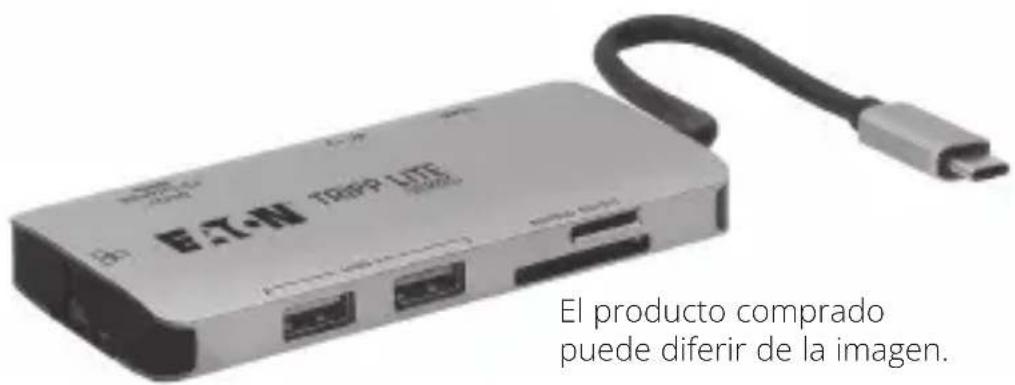

ETN TRPP LITE El producto comprado puede diferir de la imagen.

English 1

Français 22

Deutsch 32

Italiano 42

EAT•N

Características del Producto

• Soporta DisplayPort de Modo Alterno para conectar un monitor HDMI mediante un puerto USB C™ o Thunderbolt 3
• Soporta la conexión de un monitor DVI mediante adaptador HDMI a DVI (Vea Accesories Opcionales para información adicional)
• El puerto HDMI soporta resoluciones de video 4096 x 2160 30 Hz 4:4:4
• El puerto Ethernet soporta velocidades reales de red de 10Mbos / 100Mbps / 1000Mbps
• Los puertos de datos USB-A y Type-C soportan tasas de transferencia de datos hasta 5 Gbps
• Todos los puertos USB A 3.2 permiten carga y transferencia de datos
• Un puerto USB-A dedicado proporciona hasta 5V / 1.5A de energía para carga rápida a dispositivos móviles
• El puerto USB-C permite transferencia de datos y carga Power Delivery (PD) con alimentación de hasta 20V 5A (100W)
• 5V 2A (10W) de potencia están dedicados a los puertos USB A cuando se conecta un cargador compatible con PD 3.0*
• Las ranuras para tarjeta de memoria Micro SD y SD / MMC permiten acceso a memoria externa a través de un puerto USB C o Thunderbolt 3

Características del Producto

• Permite Intercambio Rápido de Roles [FRS] PD 3.0 para mantener la conexión de datos y energía una vez retirada la energía de carga
• Restablece automáticamente la operación desde el modo de hibernación y suspensión
• Compatible con IEEE 802.3az (Ethernet Eficiente con la Energía)
• Soporta operaciones Dúplex y Semi-dúplex
• Permite Wake-on LAN
• El diseño compacto cabe fácilmente en una bolsa de su laptop
• Conectar y Usar—No requiere software ni controladores

*Cuando no está conectado un suministro de energía, la salida de los puertos USB A dependen de la fuente conectada.

Requisitos del Sistema

• Computadora con puerto USB C o Thunderbolt 3 que soporte DisplayPort Modo Alterno
  • Monitor DVI** o HDMI
  • Red Ethernet con velocidades hasta 10Mbps / 100Mbps / 1000Mbps

**Requiere de un adaptador (Vea Accesorios Opcionales para mayor información)

El Paquete Incluye

• U442-DOCK5-GY
- Manual del Propietario

Accesorios Opcionales

• Cables Patch Snagless Cat6 Gigabit Serie N201
- Cables Adaptadores de HDMI a DVI de la Serie P566
• Cables HDMI de Alta Velocidad de la Serie P568
- Cables para Dispositivo USB 3.2 A/B de la Serie U322
• Cables para Dispositivo USB 3.2 Micro-B de la Serie U326
• U420-XXX-5A – Cable USB C

Vista General del Producto

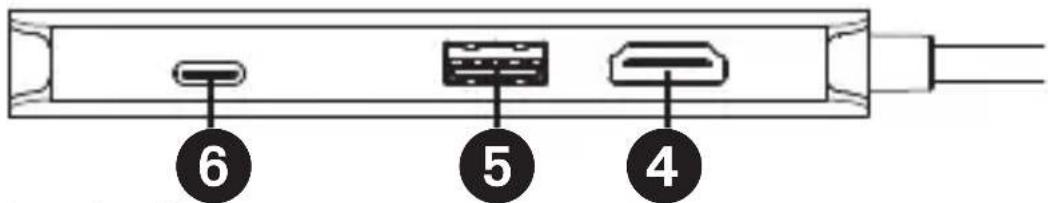

Lado 1

6 5 4

Lado 2

① Puertos USB A 3.2 (Hembra) – Conecte hasta 2 periféricos o dispositivos para carga o transferencia de datos USB.
② Ranura para Tarjeta de Memoria Micro SD - Conecta una Tarjeta de Memoria Micro SD.
3 Ranura para Tarjeta de Memoria SD / MMC - Conecta una Tarjeta de Memoria SD / MMC.
4 Puerto HDMI (Hembra) – Conecta un monitor HDMI.
5 Puerto de Carga Rápida USB-A 3.2 (Hembra) – Proporciona hasta 5V / 1.5A de energía para carga rápida a dispositivos móviles.

Vista General del Producto

6 Puerto USB C para Carga y Datos (Hembra)

- Conecta su dispositivo a un cargador USB C PD para cargar o transferencia de datos.

⑦ Puerto RJ45 (Hembra) - Se conecta a una red

10Mbps / 100Mbps / 1000Mbps.

Instalación

Nota:

• Cuando el puerto USB C se conecta a una fuente de alimentación, 15W de potencia se dedican a la estación de conexión y otros dispositivos. El resto se usa para cargar el dispositivo conectado.
• Para ver los cables sugeridos, consulte la sección de Accesorios Opcionales.
• Cuando la unidad esté conectada al puerto USB C en su computadora y a una red mediante cableado Cat5e o Cat6, se establecerá automáticamente una conexión de red. Si no se realiza conexión, se puede establecer una manualmente yendo a la configuración de red de su computadora. Por ejemplo, al usar un Mac, desplácese hasta el icono de "Red" en preferencias del sistema; haga clic en "Ayudarme" para tener acceso al asistente de configuración de red, luego siga las instrucciones para establecer una conexión.

Instalación

1. Conecte el conector USB Tipo C de la estación de conexión al puerto USB C o Thunderbolt 3 en su laptop, tableta u otro dispositivo.
2. Usando un cable HDMI (como los cables HDMI de alta velocidad de la serie P568), conecte el puerto HDMI de la estación de conexión al puerto HDMI en un monitor.
3. Conecte hasta tres dispositivos USB a los puertos de hub USB-A de la estación de conexión para transferencia de datos o carga.
4. Conecte un dispositivo USB Tipo C al puerto de datos Tipo C de la estación de conexión para transferencia de datos o carga.
5. Usando cable UTP, conecte el puerto RJ45 del adaptador a una red.
6. Para acceder a la memoria externa, inserte una tarjeta Micro SD o SD / MMC en la ranura correspondiente para la tarjeta de memoria.

Especificaciones

Conectores-Entrada
USB USB C (Macho)
Conectores-Salida
USB A (x3) USB 3.2 A (Hembra)
Carga PD y Transferencia de Datos USB	USB C (Hembra)
Ethernet 10Mbps / 100Mbps / 1000Mbps	RJ45 (Hembra)
HDMI HDMI (Hembra)
Ranuras para Tarjeta de Memoria	Micro SD y SD / MMC
Ambiental
Temperatura de Operación	0 °C a 45 °C[32 °F a 113 °F]
Humedad de Operación	De 10% a 85% de HR, Sin Condensación
Temperatura de Almacenamiento	-10 °C a 70 °C[14 °F a 158 °F]
Humedad de Almacenamiento	De 5% a 90% de HR, sin condensación
Requerimientos de Energía
Puerto de Carga USB C	Soporta Entrada de Hasta 20V 5A (100W)

Garantía

Garantía Limitada de 3 años.

Garantizamos por tres (3) años a partir de la fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano de obra. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/support/product-returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

SALVO POR LO QUE SE INDICÓ AQUÍ, NO OTORGAMOS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGÚN CASO SEREMOS RESPONSABLES POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, no somos responsables por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamos de terceros o de cualquier otra forma.

Garantía

Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clientes están obligados a:

• Enviar para reciclaje equipos viejos del mismo tipo y en el mismo número (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.
