BEDIENUNGSANLEITUNG U442DOCK5GY Tripp Lite

USB Type-C® und USB-

C ^® sind eingetragene

Marken des USB

Implementers Forum.

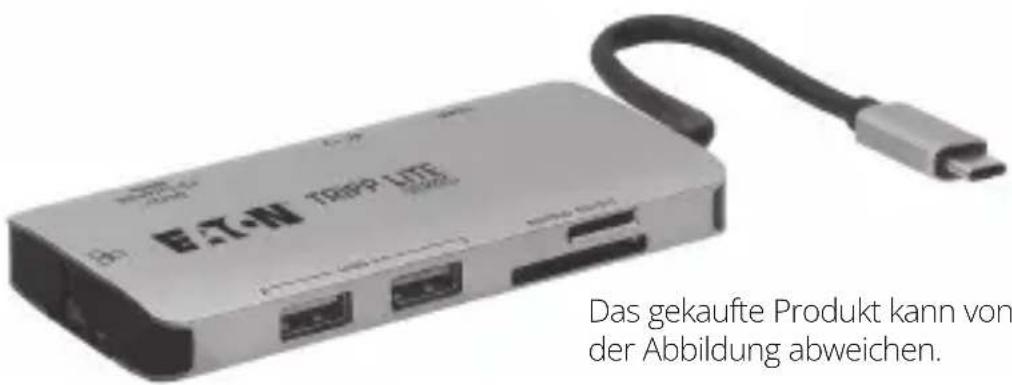

E-T-W TRPP LITE Das gekaufte Produkt kann von der Abbildung abweichen.

English 1

Español 12

Français 22

Italiano 42

EAT·N

• Unterstützt den DisplayPort Alternate Mode zum Anschluss eines HDMI-Monitors über den USB-C- oder Thunderbolt™ 3-Anschluss
• Unterstützt den Anschluss eines DVI-Monitors über einen HDMI-zu-DVI-Adapter (weitere Informationen finden Sie unter Optionales Zubehör).
• Der HDMI-Anschluss unterstützt Videoauflösungen von 4096 x 2160 30 Hz 4:4:4
• Der Ethernet-Port unterstützt echte Netzwerkgeschwindigkeiten von 10/100/1000 Mbit/s
• USB-A- und Typ-C-Datenanschlüsse unterstützen Datenübertragungsraten von bis zu 5 Gbit/s
• Alle USB-A 3.2-Anschlüsse unterstützen Daten und Laden
• Der dedizierte USB-A-Anschluss bietet bis zu 5 V/1,5 A Schnellladestrom für mobile Geräte
• Der USB-C-Geräteanschluss unterstützt Daten und Power Delivery-(PD-)Laden mit einer Eingangsleistung von bis zu 20 V, 5 A (100 W).
• 5 V 2 A (10 W) Leistung für die USB-A-Anschlüsse bei Anschluss an ein PD 3.0-kompatibles Ladegerät*
• Micro SD- und SD/MMC-Speicherkartensteckplätze ermöglichen den externen Speicherzugriff über den USB-C- oder Thunderbolt 3-Anschluss

Produktmerkmale

• Unterstützt PD 3.0 Fast Role Swap, um die Daten- und Stromverbindung aufrechtzuerhalten, wenn der Ladestrom entfernt wird
• Nimmt den Betrieb automatisch aus dem Ruhezustand und dem Suspend-Modus wieder auf
• IEEE 802.3az (Energieeffizient Ethernet) konform
• Unterstützt Vollduplex- und Halbduplex-Betrieb
• Unterstützt Wake-On LAN
• Das kompakte Design passt problemlos in Ihre Laptopsche
• Plug-and-Play – keine Software oder Treiber erforderlich

*Wenn kein Netzteil angeschlossen ist, hängt die Leistung der USB-A-Anschlüsse von der angeschlossenen Quelle ab.

Systemanforderungen

• Computer mit USB-C- oder Thunderbolt 3-Anschluss, der den DisplayPort Alternate Mode unterstützt
  • DVI**- oder HDMI-Monitor
• Ethernet-Netzwerk mit Geschwindigkeiten von bis zu 10/100/1000 Mbit/s

**Erfordert einen Adapter (weitere Informationen finden Sie unter Optionales Zubehör)

Im Paket enthalten

• U442-DOCK5-GYI
- Betriebsanleitung

Optionales Zubehör

• Tragbare USB-C-Dockingstation mit hakenlosem Cat6-Gigabit-Patch-Kabel der N201-Serie
  • HDMI-zu-DVI-Adapterkabel der P566-Serie
• Hochgeschwindigkeits-HDMI-Kabel der P568-Serie
  • USB 3.2 A/B-Gerätekabel der U322-Serie
  • USB 3.2 Micro-B-Gerätekabel der U326-Serie
  • U420-XXX-5A USB-C-Kabel

Produktübersicht

Seite 1

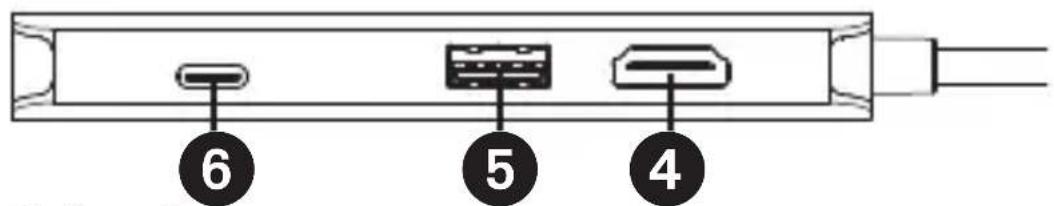

6 5 4

Seite 2

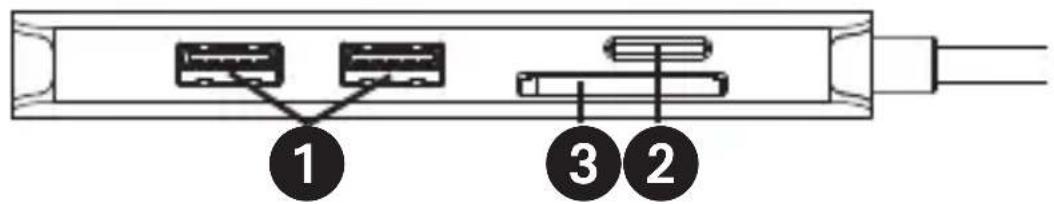

① USB-A 3.2-Anschlüsse (Buchse) – Schließen Sie bis zu 2 USB-Peripheriegeräte/-Geräte zum Laden oder zur Datenübertragung an.
② Micro-SD-Speicherkartensteckplatz –

Anschluss einer Micro-SD-Speicherkarte.

3 SD/MMC-Speicherkartensteckplatz – Anschluss einer SD/MMC-Speicherkarte.
4 HDMI-Anschluss (Buchse) – Zum Anschluss eines HDMI-Monitors.
5 USB-A 3.2 Schnellladeanschluss (Buchse) –

Liefert bis zu 5 V/1,5 A-Schnellladeleistung für mobile Geräte.

Produkt Überblick

6 USB-C Lade- und Datenanschluss (Buchse) – Verbindet Ihr Gerät mit einem USB-C PD-Ladegerät zum Laden oder zur Datenübertragung.
⑦ RJ45-Anschluss (Buchse) – Zum Anschluss an ein 10/100/1000-Mbit/s-Netzwerk.

Installation

Hinweis:

• Wenn der USB-C-Anschluss mit einer Quelle verbunden ist, werden 15W Strom für die Dockingstation und andere Geräte bereitgestellt. Der Rest wird zum Laden des angeschlossenen Geräts verwendet.
• Im Abschnitt optionales Zubehör finden Sie empfohlene Kabel.
• Wenn das Gerät an den USB-C-Anschluss Ihres Computer und über Cat5e/6 an ein Netzwerk angeschlossen ist, wird automatisch eine Netzwerk Verbindung hergestellt. Wenn keine Verbindung hergestellt wird, können Sie manuell eine Verbindung herstellen, indem Sie die Netzwerkeinstellungen Ihres Computers aufrufen. Wenn Sie beispielsweise einen Mac verwenden, navigieren Sie zum „Netzwerk“-Symbol in den Systemeinstellungen. Klicken Sie auf die Schaltfläche „Assistent“, um den Netzwerkeinrichtungsassistenten aufzurufen, und folgen dann den Anweisungen, um eine Verbindung herzustellen.

Installation

1. Verbinden Sie den USB Type-C Anschluss des Docks mit dem USB-C- oder Thunderbolt 3-Anschluss Ihres Laptops, Tablets oder sonstigen Gerätes.
2. Verbinden Sie den HDMI-Anschluss des Docks über ein HDMI-Kabel (z. B. P568-Series High-Speed HDMI-Kabel) mit dem HDMI-Anschluss eines Monitors.
3. Schließen Sie bis zu drei USB-Geräte an die USB-A-Anschlüsse an das Hub des Docks an, um Daten zu übertragen oder zu laden.
4. Schließen Sie ein USB Typ-C-Gerät an den Type-C-Anschluss des Docks an, um Daten zu übertragen oder zu laden.
5. Verbinden Sie den RJ45-Anschluss des Adapters über ein UTP-Kabel mit einem Netzwerk.
6. Stecken Sie eine Micro SD- und/oder SD/MMC-Karte in den entsprechenden Speicherkartensteckplatz, um auf den externen Speicher zuzugreifen.

Technische Daten

*Anschlüsse - Eingang
USB USB-C (Stecker)
Anschlüsse - Ausgang
* USB-A (3x) USB 3.2 A (Buchse)
USB PD-Aufladung und Daten	USB-C (Buchse)
10/100/1000 Ethernet * RJ45 (Buchse)
HDMI HDMI (Buchse)
Steckplätze für Speicherkarten	Micro SD und SD/MMC
Umgebungsinformationen
Betriebstemperatur 0 °C bis 45 °C
Luftfeuchtigkeit bei Betrieb	10 % bis 85 % relative Luftfeuchtigkeit, nicht kondensierend
Lagertemperatur -10 °C bis 70 °C
Luftfeuchtigkeit während der Lagerung	5 % bis 90 % relative Luftfeuchtigkeit, nicht kondensierend
Stromanforderungen
USB-C-Ladeanschluss Unterstützt bis zu 20 V 5 A (100 W) Eingang

Garantie

3 Jahre eingeschränkte Garantie

Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind, und zwar für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIR UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Garantie

WEEE Compliance-Informationen für Kunden und Unternehmen der Kreislaufwirtschaft (Europäische Union)

Die WEEE-Richtlinie und deren

Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

• Einsendung alter Geräte zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach Land)
  • Die neuen Geräte zum Recycling zurückzusenden, wenn diese das Ende ihres Lebenszyklus erreichen.

Die Verwendung dieses Geräts für lebenserhaltende Systeme, bei denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden.

Veröffentlichung Nr.

23-08-349 /

93-3958_RevB

September 2023
