AWP3704 - Filtro acqua PHILIPS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Filtro per acqua da rubinetto
Marca	Philips
Modello	AWP3704
Categoria	Filtro per acqua
Compatibilità	Rubinetti con diametro di 15-24 mm
Pressione massima dell'acqua	0,35 MPa (3,5 bar)
Temperatura dell'acqua filtrata	5 °C - 38 °C
Cartuccia filtrante	Cartuccia sostituibile (inclusa)
Durata della cartuccia	5-6 mesi (1 persona), 2-3 mesi (2 persone), 1-2 mesi (3 persone)
Funzioni	Modalità filtrata, modalità non filtrata, modalità doccia
Adattatori inclusi	Tipi A, B, C + minichiave
Installazione	Da avvitare sul rubinetto con l'adattatore appropriato
Manutenzione quotidiana	Lasciar scorrere l'acqua non filtrata per 5 secondi prima di passare alla modalità filtrata
Sostituzione cartuccia	Chiudere il rubinetto, svitare il corpo, inserire la nuova cartuccia, impostare il timer
Garanzia	Servizio clienti Philips o rivenditore locale

Domande frequenti - AWP3704 PHILIPS

Come installare il filtro AWP3704 sul rubinetto?

Scegliere l'adattatore appropriato (Tipo A, B o C) in base al rubinetto. Rimuovere l'areatore originale, avvitare l'adattatore con la minichiave, quindi fissare l'apparecchio ruotando il dado di fissaggio in senso antiorario.

Con quale frequenza devo sostituire la cartuccia filtrante?

La frequenza dipende dal numero di utenti: ogni 5-6 mesi per 1 persona, ogni 2-3 mesi per 2 persone, ogni 1-2 mesi per 3 persone. Sostituire anche se la portata diminuisce significativamente.

Posso usare acqua calda con il filtro?

No, utilizzare solo acqua fredda tra 5 °C e 38 °C. L'acqua calda può danneggiare l'apparecchio.

Cosa fare se la portata dell'acqua filtrata è bassa?

Indica che la cartuccia filtrante è otturata. Sostituirla con una nuova. Verificare anche che l'anello di tenuta sia in buone condizioni.

Come pulire il filtro Philips AWP3704?

La manutenzione consiste nel risciacquare il sistema: lasciare scorrere l'acqua non filtrata per 5 secondi prima di passare alla modalità filtrata. Se il filtro non è stato utilizzato per più di 2 giorni, lasciare scorrere l'acqua filtrata per 20 secondi prima dell'uso.

L'acqua filtrata è potabile?

Sì, a condizione di utilizzare acqua di rubinetto municipale. Non utilizzare acqua microbiologicamente insalubre senza disinfettare l'apparecchio prima.

Cosa fare se dall'acqua filtrata proviene un odore?

Sostituire immediatamente la cartuccia filtrante. Un odore indica che il filtro è saturo o è rimasto inutilizzato troppo a lungo.

Posso usare il filtro su un rubinetto della doccia?

No, questo apparecchio non è compatibile con i rubinetti a soffione doccia. È progettato per rubinetti standard con diametro 15-24 mm.

Come sapere quando sostituire la cartuccia?

Utilizzare il timer rotativo fornito: impostare la freccia sul mese di partenza. La durata effettiva dipende dalla qualità dell'acqua e dalla frequenza di utilizzo.

Il filtro addolcisce l'acqua?

No, questo apparecchio non rimuove il calcare. Filtra le impurità, ma non addolcisce l'acqua. Per addolcire, è necessario un addolcitore d'acqua.

MANUALE UTENTE AWP3704 PHILIPS

① Temporizzatore
② Custodia cartuccia filtro
③ Cartuccia filtro
④ ⑤ Anello di guarnizione
Supporto cartuccia filtro
⑦ Uscita acqua filtrata
8 Pulsante di selezione
9 Uscita acqua non filtrata
Dado di connessione
1 Pre-filtro
② Adattatori opzionali

@ Tipo A
包 Tipo B
Tipo C
Mini chiave

PL

Dado di connessione
② Supporto cartuccia filtro
③ Temporizzatore
④ ⑤ Anello di guarnizione
6 Cartuccia filtro
⑦ Custodia cartuccia filtro
8 Uscita acqua filtrata
Uscita acqua non filtrata
Leva di selezione
1 Pre-filtro
12 Adattatori opzionali

Tipo A
包 Tipo B
Tipo C
@ Mini chiave

PL

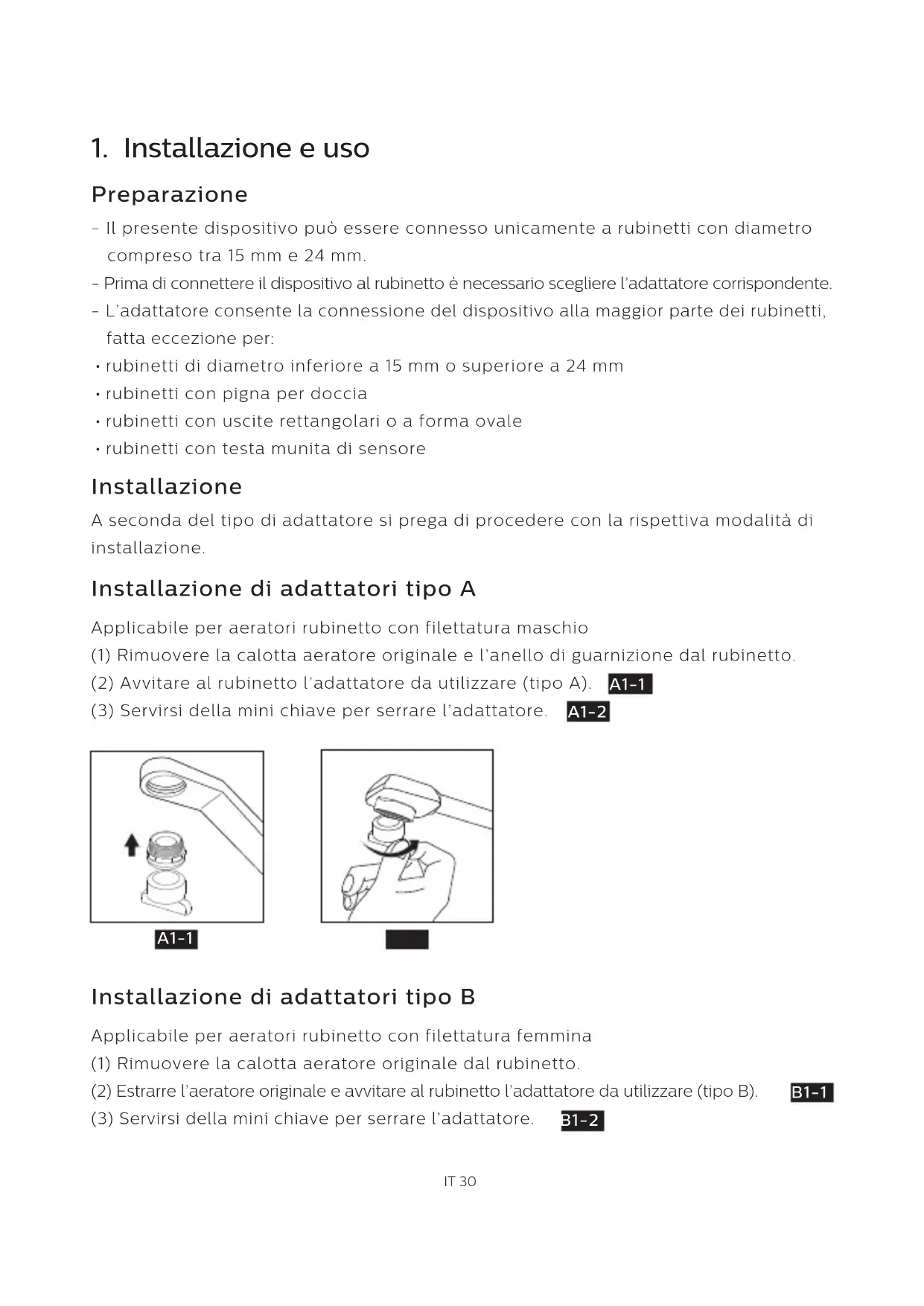

1. Installazione e uso

Preparazione

• Il presente dispositivo può essere connesso unicamente a rubinetti con diametro compreso tra 15 mm e 24 mm.
• Prima di connettere il dispositivo al rubinetto è necessario scegliere l'adattatore corrispondente.

• L'adattatore consente la connessione del dispositivo alla maggior parte dei rubinetti, fatta eccezione per:

• rubinetti di diametro inferiore a 15 mm o superiore a 24 mm

• rubinetti con pigna per doccia
• rubinetti con uscite rettangolari o a forma ovale
• rubinetti con testa munita di sensore

Installazione

A seconda del tipo di adattatore si prega di procedere con la rispettiva modalità di installmente.

Installazione di adattatori tipo A

Applicable per aeratori rubinetto con filettatura maschio

(1) Rimuovere la calotta aeratore originale e l'anello di guarnizione dal rubinetto.
(2) Avvitare al rubinetto l'adattatore dautilizzare (quota A). A1-1
(3) Serviri di la mini chiave per serrare l'adattatore. A1-2

A1-1

Installazione di adattatori tipo B

Applicable per aeratori rubinetto con filettatura femmina

(1) Rimuovere la calotta aeratore originale dal rubinetto.
(2) Estrarre l' aeratore originale e avvitare al rubinetto l'adattatore da utilizzare (tipo B).
(3) Serviri della mini chiave per serrare l'adattatore. 31-2

B1-1

B1-1

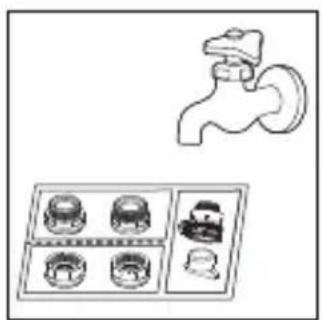

Installazione di adattatori tipo C

Applicabile per rubinetti diversi da A o B e con diametro compreso tra 15 mm e 21 mm.

Prima di procedere con l'installazione, approntare un cacciavite a intaglio. Adattatore tipo C

(1) A seconda delle dimensioni dell'uscita del rubinetto pourrait essere necessario applicare l'anello di guarnizione interno o esterno dell'adattatore tipo C. C1-1
(2) Combinare l'adattatore tipo A con l'adattatore tipo C. C1-2
(3) Regolare e avvitare l'adattatore combinato al rubinetto. C1-3

C1-1

C1-2

C1-3

Installazione del dispositorio

(1) Svitare la custodia della cartuccia del filtr.
(2) Estrarre la cartuccia del filtro alla pellicola protettiva e collocarla nell'apposto supporto. Ricollocare in sede la custodia.
(3) Girare il dato di connessione in senso antiorario e collegare il dispositivo al rubinetto; quando rilasciare il dato.
(4) Impostazione del temporizzatore

a. Puntare la freccia sul mese di inizio
b. La sostituzione del filtro dipende dal numero di utenti e dall'utilizzo giornaliero:

1 persona
2 persons
3 person

Note

Al momento del primo utilizzato, selezionare la modalità senza filtraggio e far scorrere l'acqua per 5 secondi. Quindi passare alla modalità con filtraggio e far scorrere l'acquaattraverso il filtrlo per 3 minuti.

Utilizzo quotidiano

AWP3703, AWP3753:

Premere il pulsante PUSH per passare alla modalità con filtraggio alla modalità sulla filtraggio.

• Modalità docciaenza filtraggio

Premere il pulsante PUSH per selezionare la modalità

• Modalità flusso con filtraggio

Premere di nuovo il pulsante PUSH per selezionare la modalità

AWP3704, AWP3754:

Girare la leva per selezionare modalità flusso con filtraggio, modalità doccia sulla filtraggio e modalità flusso sulla filtraggio.

Per la modalità filtraggio usare sempre acqua fredda (5-38°C). In caso contrario si rischia di danneggiare il disposativo.

2. Manutenzione

Manutenzione giornaliera

• Per l'impiego quotidiano: togliere l'acqua non filtrata per 5 secondi prima diambiare modalità al fine di evitare intasamenti del filtrò; ed estrarre l'acqua filtrata per 5 secondi prima dell'uso.
• Se il disposativo non è stato utilizzato per più di 2 giorni, estrarre l'acqua filtrata per 20 secondi prima dell'uso.
• Se il dispositivo non è stato utilizzato per più di 2 settimane, estrarre l'acqua filtrata per 3 minuti prima dell'uso. Se l'acqua filtrata emana odori particolari, procedere al a sostituzione della cartuccia delhetto.

Sostituzione del filtro

Quando sostituire:

Ilhetto va sostituito secondo le seguenti istruzioni in funzione dell'utilizzo quotidiano previsto:

• ogni 5-6 mesi per 1 persona
• ogni 2-3 mesi per 2 personne
• ogni 1-2 mesi per 3 personne

Note

La vita utile reale della cartuccia del filtro dipende alla qualità dell'acqua di rubinetto locale e dall'utilizzo quotidiano. Se si osserva che la velocità del flusso dell'acqua è particolaremente Bassa, procedere alla sostituzione della cartuccia del filtrro.

Sostituzione della cartuccia del filtro

D1-1 1-2

A. Chiudere il rubinetto
B. Rimuovere la custodia del filtró
C. Inserire una nuova cartuccia fatto nell'apposto supporto e riporre in sede la custodia. Verificare che l'anello di guarnizione sia ben in sede e che non sia danneggiato.
D. Impostare il temporizzatore.
E. Far scorrere l'acqua per 5 secondi in modalità senza filtraggio e per 3 minuti in modalità con filtraggio.

D1-1

• Come fonte di acqua utilizzare sempre acqua comunale di rubinetto. Non usare acqua microbiologicamente non sicura, o comunque di qualità sconosciuta, alla idonea disinfezione, a monte o a vale del dispositivo.

• Non installare il dispositivo su linee di fornitura acqua con pressione acqua superiore a 0,35 MPa. Se la pressione acqua in entrata è superiore a 0,35 MPa, sare necessario installare una valvola limitatrice di pressione (da acquistare a parte).

• La temperatura dell'acqua per la modalità con filtraggio deve essere compresa tra 5 e 38^ . Se la temperatura dell'acqua in afflusso è superiore a 38^ , ilhetto subirà danni. Se la temperatura dell'acqua in afflusso è inferiore a 5^ , potrebbero verificarsi congelamenti e perdite di acqua.

• Non invertire l'ordine di installmente.
• Il disposativo è destinato unicamente ad uso domestico

Attenzione

• Il sistema e l'installazione devono essere conformi alle normative applicabili e a quella locali.
• Le sostanje contaminanti o altre sostanje eliminare o ridotte dal purificatore acqua non si trovano necessariamente in tutte l'acqua dell'utente.
• Per prestazioni ottimali sostuire la cartuccia del filtro in base al periodo di sostuzione filtrato indicato al capitolo 2. Se si osserva che la velocità del flusso dell'acqua è particolarmente Bassa, consigliamo di procedere alla sostuzione del filtrto.
• Non bloccare l'uscita acqua filtrata e non connettervi altri dispositivi.
• Tenere il dispositivo al riparo dal calorie per evitare deformazioni o rotture.
• Non manomettere il dispositivo.
• Il dispositivo non addolcisce l'acqua.
• Non utilizzato l'acqua filtrata in acquari. L'acqua di rubinetto (filtrata o non filtrata) cui essere pericolosa per i pesci.

4. Garanzia e assistenza

Per ulteriori informazioni o in caso di disguidi di qualsiasi genere, vi preghiamo di consultare il site web della Philips - www.philips.com/water - o di contattare un centro assistenza clienti Philips presente nel vostro paese. Se nel vostro paese non v'è nessun centro assistenza clienti Philips, potrete rivolgervi al locale agente.

5. Contenuto della confezione

Dispositivo 1x
Adattatori opzionali 1x
Manuale utente 1x

Conservare il presente manuale d'uso in condizioni idonee per ulteriori impieghi.
