AWP9820 - Filtro acqua PHILIPS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Dispositivo anticalcare con filtrazione a 3 stadi
Marca	Philips
Modello	AWP9820
Capacità di filtrazione	27.000 litri
Pressione acqua in ingresso	0,1 a 0,4 MPa
Temperatura acqua in ingresso	5°C a 38°C
Fonte d'acqua appropriata	Acqua potabile dalla rete pubblica
Collegamento	Ingresso e uscita acqua fredda con adattatori 3/4" inclusi
Cartuccia filtrante	Ricaricabile, sacchetto anticalcare AWP183
Funzioni principali	Prevenzione del calcare, riduzione delle particelle, protezione degli apparecchi che producono acqua calda
Manutenzione	Ricarica periodica del sacchetto anticalcare, pulizia del filtro inox
Sicurezza	Uso esclusivo di acqua potabile, installazione solo interna, interruzione dell'acqua se non utilizzata per lunghi periodi
Dimensioni (stima)	Circa 30 cm di altezza, 10 cm di diametro
Peso (stima)	Circa 1,5 kg
Alimentazione	Senza alimentazione elettrica
Garanzia	Consultare il manuale o il servizio clienti Philips

Domande frequenti - AWP9820 PHILIPS

Come installare il filtro AWP9820?

Tagliare l'alimentazione dell'acqua fredda, collegare il tubo dell'acqua fredda all'ingresso del dispositivo utilizzando il dado e la guarnizione piatta, quindi collegare l'uscita dell'acqua filtrata. Se il tubo è standard 3/4", utilizzare gli adattatori forniti. Riaprire l'acqua e verificare eventuali perdite.

Qual è la capacità di filtrazione del AWP9820?

La capacità di filtrazione è di 27.000 litri d'acqua, che corrisponde a circa 3-6 mesi di utilizzo a seconda del consumo.

Come ricaricare l'anticalcare?

Chiudere l'acqua, rimuovere il coperchio inferiore, estrarre la cartuccia filtrante, rimuovere il tappo, togliere il vecchio sacchetto, sciacquare il filtro, inserire un nuovo sacchetto (riferimento AWP183), rimettere il tappo, reinstallare la cartuccia e riavvitare il coperchio.

Con quale frequenza bisogna ricaricare l'anticalcare?

Per una lavatrice o lavastoviglie, controllare annualmente. Per uno scaldabagno, controllare ogni 3-6 mesi. È anche possibile monitorare il flusso d'acqua.

Quale pressione dell'acqua è richiesta?

La pressione dell'acqua in ingresso deve essere compresa tra 0,1 e 0,4 MPa. Se supera 0,4 MPa, installare un riduttore di pressione (non incluso).

Posso usare acqua non potabile?

No, utilizzare solo acqua potabile dalla rete pubblica. Non utilizzare acqua microbiologicamente insicura senza un'adeguata disinfezione.

Cosa fare in caso di perdita d'acqua ai raccordi?

Verificare che il dado sia ben serrato e che la guarnizione piatta sia presente e in buono stato. Se la guarnizione è usurata, contattare il servizio clienti.

Il flusso d'acqua è ridotto, cosa devo fare?

Assicurarsi che la valvola dell'acqua fredda sia completamente aperta. Pulire il filtro in acciaio inossidabile. Se il problema persiste, potrebbe essere necessaria una ricarica anticalcare.

Posso installare il filtro all'esterno?

No, questo prodotto deve essere installato esclusivamente all'interno, al riparo dalle intemperie e dal gelo.

Qual è il riferimento del sacchetto di ricarica?

Il sacchetto anticalcare di ricambio ha il riferimento AWP183. Da acquistare separatamente.

MANUALE UTENTE AWP9820 PHILIPS

Introduzione prodotto 26

II) Specifica del prodotto 26

III Panoramica del prodotto e illustrazioni per l'installazione 26

IV 27Instal

V 27Ricari

VI) 29Precal

VII) 29Risolu

(VIII) 30Garar

IT

I. Introduzione prodotto

Congratulazioni per l'acquisto e benvenuti da Philips! Il nostro dispositivo anticalcare è provvisto di sistema di filtraggio a 3 fasi, con efficace prevenzione della formazione di calcare e riduzione delle particelle. Il prodotto protegge ogni elettrodomestico a contatto con acqua calda, come scaldabagni, lavatrici e lavastoviglie.

Vi preghiamo di leggere attentamente il presente manuale utente prima di utiliz- zare il prodotto. Conservare per future consultazioni.

II. Specifica del prodotto

Nome del prodotto:	Philips scale inhibitor [Anticalcare Philips]
Modello prodotto:	AWP9820
Capacità di filtraggio:	27,000 l
Pressione acqua in ingresso:	0.1-0.4 MPa*
Temperatura acqua in ingresso:	5°C-38°C
Risorsa idrica applicabile:	Acqua di rubinetto comunale

* Se la pressione acqua in entrata è superiore a 0,4 MPa, sarà necessario installare una valvola limitatrice di pressione a monte del dispositivo. La valvola limitatrice di pressione va acquistata separatamente.

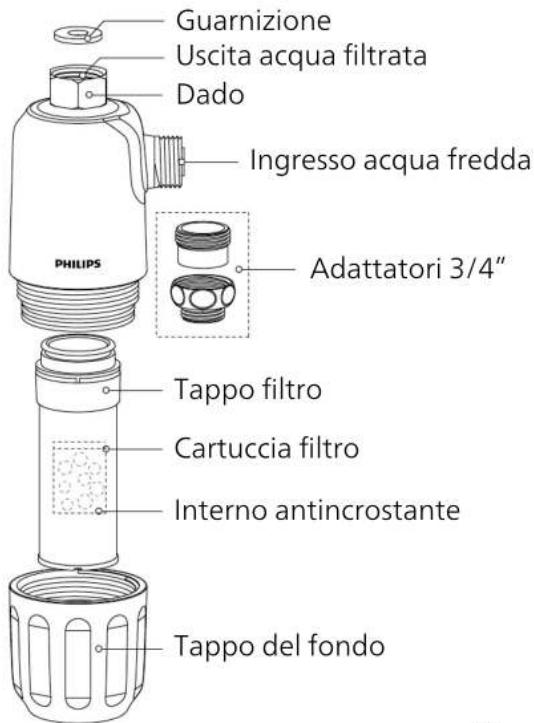

III. Panoramica del prodotto e illustrazioni per l'installazione

Guarnizione Uscita acqua filtrata Dado Ingresso acqua fredda PHILIPS Adattatori 3/4" Tappo filtro Cartuccia filtro Interno antincrostante Tappo del fondo

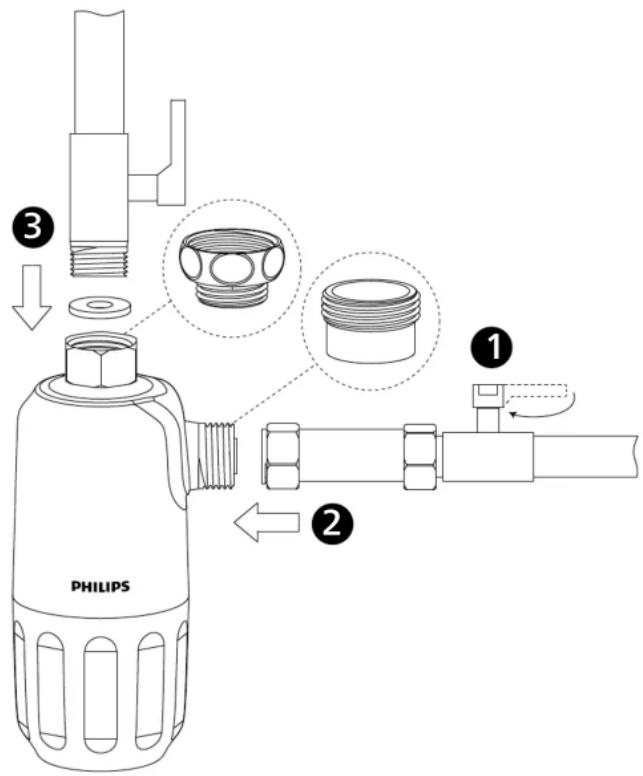

IV. Installazione

1. Staccare l'acqua fredda.
2. Collegare il tubo dell'acqua fredda all'ingresso acqua fredda del dispositivo anticalcare e serrare il dado con apposita chiave. Non dimenticare la guarnizione. Se il tubo dell'acqua è 3/4", attaccare l'adattatore 3/4" all'ingresso acqua fredda prima di connettere il tubo.
3. Collegare il tubo dell'acqua fredda all'uscita acqua filtrata del dispositivo anticalcare. Non dimenticare la guarnizione. Se il tubo dell'acqua è 3/4", attaccare l'adattatore 3/4" all'uscita acqua filtrata prima di connettere il tubo.
4. Riattaccare l'acqua fredda. Asciugare le connessioni con un panno per rilevare eventuali perdite. Se il panno rimane asciutto, l'installazione è stata effettuata correttamente.

PHILIPS ① ② ③

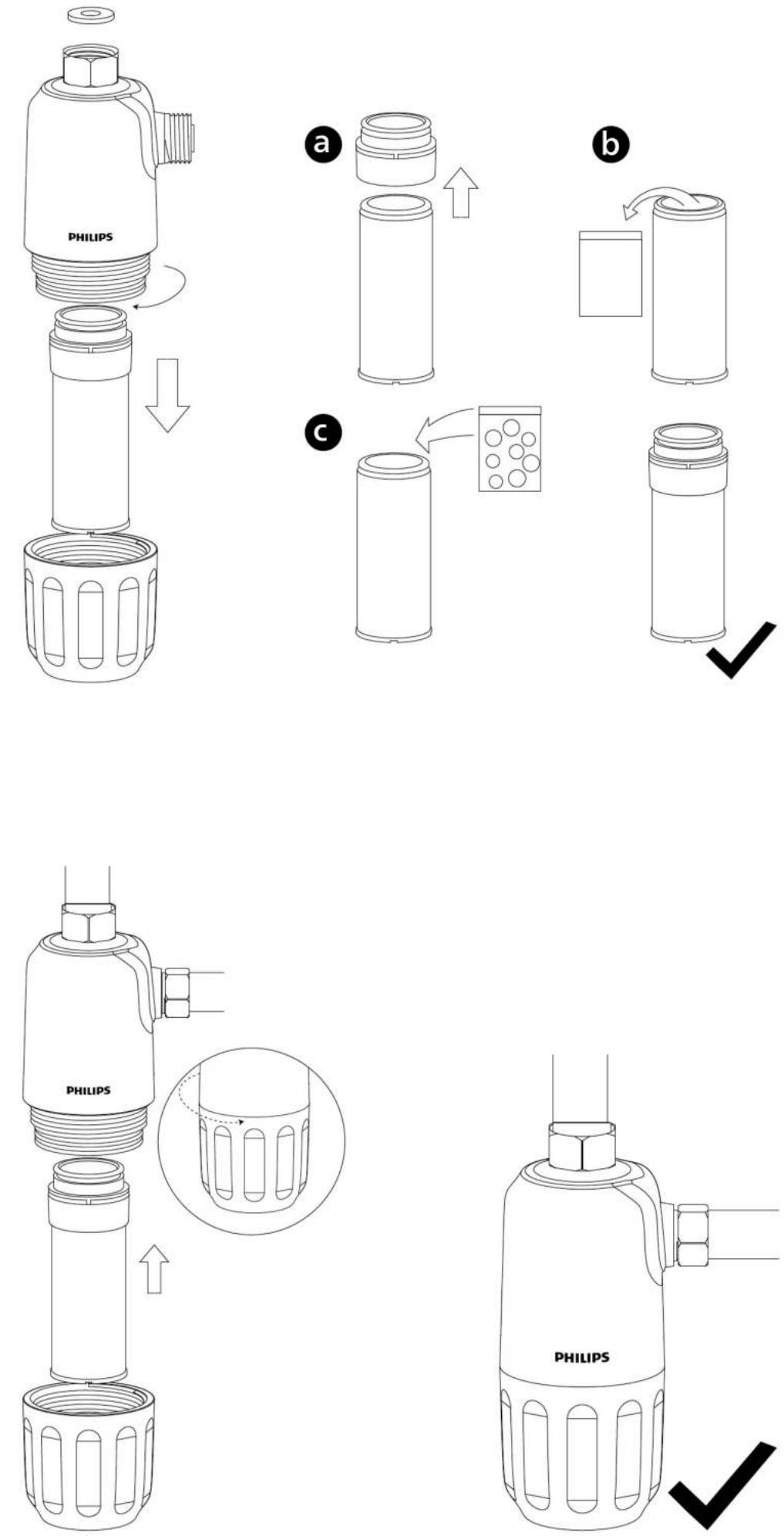

V. Ricarica dell'antincrostante

1. Staccare l'acqua fredda.
2. Girare il tappo del fondo in senso orario e rimuoverlo.
3. Togliere la cartuccia filtro, rimuovere il tappo ed estrarre la bustina di tessuto vuota.
4. Sciacquare la retina in acciaio inox della cartuccia filtro con acqua di rubinetto. Inserire una nuova bustina di antincrostante nella cartuccia e riposizionare il tappo sulla cartuccia filtro.
5. Ricollocare la cartuccia filtro nel dispositivo anticalcare e girare il tappo del fondo in senso antiorario finché non è ben serrato.

Nota:

Se l'installazione viene effettuata a monte di una lavatrice o lavastoviglie, si consiglia di verificare se è necessario effettuare le operazioni di ricarica nel corso del controllo manutenzione annuale. Se l'installazione viene effettuata a monte di uno scaldabagno, si consiglia di verificare se è necessario effettuare le operazioni di ricarica ogni 3-6 mesi. Il codice modello della ricarica è AWP183.

VI. Precauzioni

• La temperatura dell'acqua in ingresso deve essere 5-38 °C. La pressione dell'acqua in ingresso deve essere 0,1-0,4 Mpa. Altrimenti il dispositivo può subire danni. Se la pressione acqua in entrata è superiore a 0,4 MPa, sarà necessario installare una valvola limitatrice di pressione a monte del dispositivo. La valvola limitatrice di pressione va acquistata separatamente.
• Come fonte di acqua utilizzare sempre acqua comunale di rubinetto. Non usare acqua microbiologicamente non sicura, o comunque di qualità sconosciuta, senza idonea disinfezione, a monte o a valle del dispositivo.
• Staccare il flusso di alimentazione dell'acqua se non si utilizza il dispositivo per diverso tempo.
• Non installare mai il dispositivo all'esterno.

VII. Risoluzione dei problemi

Problema Possibile	causa Soluzione
Non esce acqua.	La valvola dell'acqua fredda è spenta.	Accendere la valvola dell'ac-qua fredda.
	È necessario effettuare una ricarica.	Ricaricare la cartuccia filtro con una nuova bustina di antincrostante.
Perdite d'acqua dalle connessioni.	Il dado non è serrato.	Serrare il dado con una chiave.
	Manca la guarnizione.	Assicurarsi che sia presente la guarnizione.
	La guarnizione è usurata.	Contattare assistenza consumatori.
Perdite d'acqua dal tappo del fondo.	Il tappo del fondo non è serrato.	Serrare il tappo del fondo.
	Manca la guarnizione.	Assicurarsi che sia presente la guarnizione.
	La guarnizione è usurata.	Contattare assistenza con-sumatori.
Il flusso subisce rallen-tamenti.	La valvola dell'acqua fredda non è completamente aperta.	Accendere la valvola dell'acqua fredda.
	La retina in acciaio inox è intasata.	Pulire la valvola acciaio inox.
	È necessario effettuare una ricarica.	Ricaricare la cartuccia filtro con una nuova bustina di antincrostante.
Si osserva una rilevante formazione di calcare.	È necessario effettuare una ricarica.	Ricaricare la cartuccia filtro con una nuova bustina di antincrostante.

VIII. Garanzia e assistenza

Per ulteriori informazioni o in caso di disguidi di qualsiasi genere, vi preghiamo di consultare il sito web della Philips – www.philips.com/water – o di contattare un centro assistenza clienti Philips presente nel vostro paese. Se nel vostro paese non v'è nessun centro assistenza clienti Philips, potrete rivolgervi al locale agente.
