NÁVOD K OBSLUZE AWP9820 PHILIPS

Technické údaje produktu 01

III. Přehled produktu a

02Doplnění antiscalantu

04Odstraňování problémů VII 05Záruka a servis VIII CSI. Představení produktu Gratulujeme k nákupu a vítáme vás ve společnosti Philips! Náš inhibitor vodního kamene je dodáván s třístupňovou ltrací, která účinně zabraňuje tvorbě vodního kamene a omezuje tvorbu částic, čímž chrání vaše spotřebiče na ohřev vody, jako je ohřívač vody (bojler), pračka a myčka. Před použitím spotřebiče si pečlivě přečtěte tuto uživatelskou příručku. Dobře si ji uložte pro budoucí použití.

II. Technické údaje produktu

• Pokud vstupní tlak vody přesáhne 0,4 MPa, měl by být před produkt nainstalován přetlakový ventil. Přetlakový ventil je třeba zakoupit samostatně.

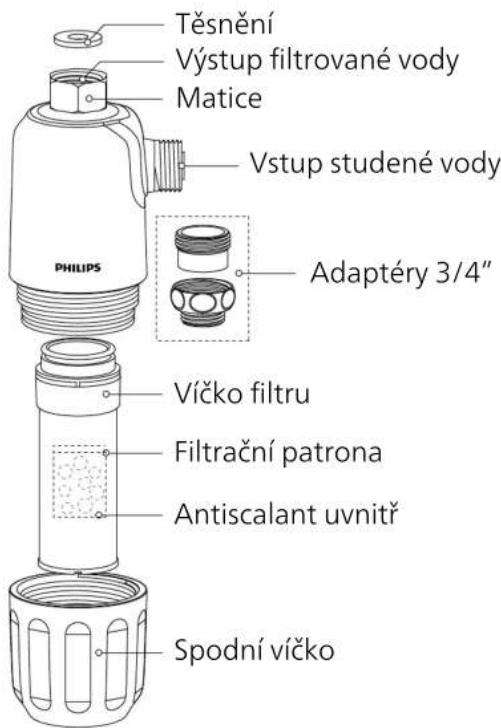

III. Přehled produktu a ilustrace instalace

Název produktu: Model produktu: Filtrační kapacita: Vstupní tlak vody: Vstupní teplota vody: Použitelný zdroj vody: Inhibitor vodního kamene Philips AWP9820 27 000 l 0.1-0.4 MPa* 5°C-38°C Obecní voda z vodovodu Vstup studené vody Adaptéry 3/4” Víčko ltru Filtrační patrona Antiscalant uvnitř Spodní víčko Výstup ltrované vody Matice Těsnění

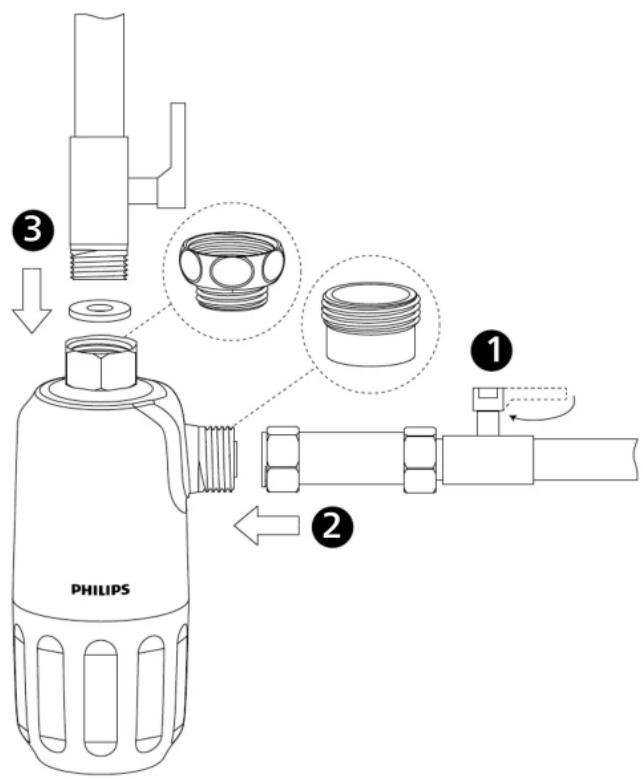

1. Zastavte přívod studené vody.

2. Připojte hadici studené vody k přívodu studené vody inhibitoru vodního

kamene a matici utáhněte klíčem. Nezapomeňte prosím na těsnění. Pokud je hadice na vodu o průměru 3/4”, připojte před připojením hadice adaptér 3/4” pro vstup studené vody.

3. Připojte hadici studené vody k výstupu ltrované vody inhibitoru vodního

kamene. Nezapomeňte prosím na těsnění. Pokud je hadice na vodu o průměru 3/4”, připojte před připojením hadice adaptér 3/4” k výstupu ltrované vody.

4. Zapněte přívod studené vody. Otřete spoje hadříkem, abyste zjistili, zda

nedochází k úniku vody. Pokud hadřík zůstane suchý, znamená to, že je montáž provedena správně.

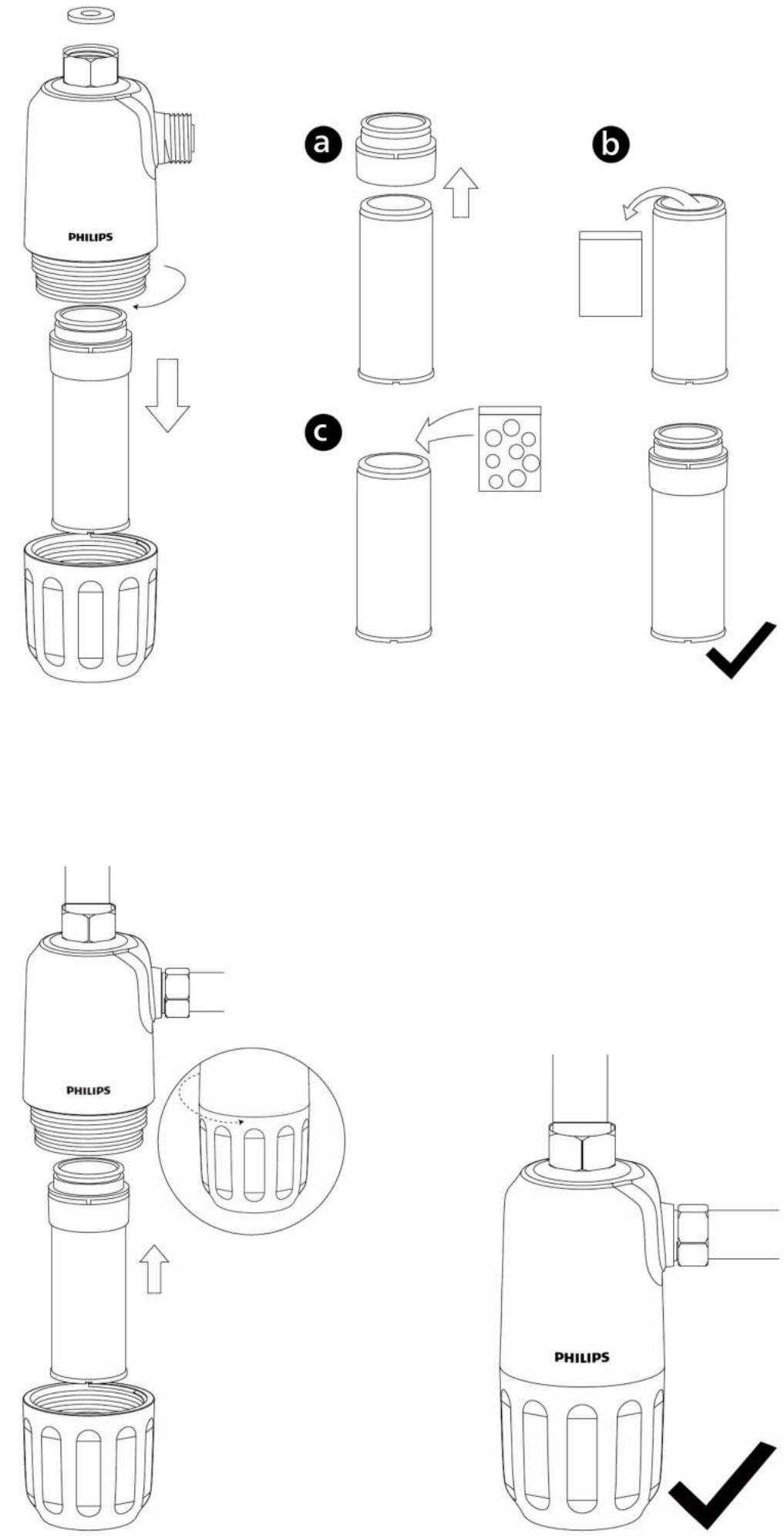

V. Doplnění antiscalantu

1. Zastavte přívod studené vody.

2. Otočte spodní víčko po směru hodinových ručiček pro jeho demontáž.

3. Vyjměte ltrační patronu, sejměte víčko a vyjměte vyprázdněný látkový vak.

4. Propláchněte nerezovou síť ltrační patrony vodou z vodovodu, naplňte

patronu novým vakem antiscalantu a nasaďte víčko zpět na ltrační patronu.

5. Vložte ltrační patronu zpět do inhibitoru vodního kamene a otočte spodní

víčko proti směru hodinových ručiček, dokud nebude pevně utažené. 02a

03Poznámka: Pokud je inhibitor instalován před pračkou nebo myčkou, doporučuje se během každoroční kontroly údržby zkontrolovat, zda je nutné jeho doplnění. Pokud je nainstalován před ohřívačem vody, doporučuje se každých 3–6 měsíců kontrolo- vat, zda je nutné jeho doplňování. Kód dílu pro doplňování je AWP183.

- Teplota vstupní vody by měla být 5–38 °C, tlak vstupní vody by měl být 0,1–0,4 MPa, jinak by mohlo dojít k poškození produktu. Pokud vstupní tlak vody přesáhne 0,4 MPa, měl by být před produkt nainstalován přetlakový ventil. Přetlakový ventil je třeba zakoupit samostatně. - Jako zdroj vody vždy používejte obecní vodu z vodovodu. Nepoužívejte vodu, která je mikrobiologicky vadná nebo neznámé kvality bez odpovídající dezinfekce. - Pokud produkt nebude delší dobu používán, vypněte přívod vody. - Produkt by za žádných okolností neměl být instalován venku.

VII. Odstraňování problémů

Problém Možná příčina Řešení Nevychází žádná voda. Z přípojek uniká voda. Ze spodního víčka vytéká voda. Průtok se zpomaluje. Je patrné nahromadění vodního kamene. Naplňte ltrační patronu novým vakem s antiscalantem. Je potřeba doplnění. Je zastaven ventil se studenou vodou. Je potřeba doplnění. Nedotažená matice. Chybí těsnění. Opotřebené těsnění. Dotáhněte spodní víčko. Zajistěte, aby bylo těsnění. Kontaktujte zákaznickou podporu. Spodní víčko není dotažené. Chybí těsnění. Opotřebené těsnění. Ventil studené vody není zcela zapnutý. Síť z nerezové oceli je ucpaná. Je potřeba doplnění. Řádně zapněte ventil studené vody. Vyčistěte ventil z nerezové oceli. Naplňte ltrační patronu novým vakem s antiscalantem. Zapněte ventil studené vody. Naplňte ltrační patronu novým vakem s antiscalantem. Dotáhněte matici klíčem. Zajistěte, aby bylo těsnění. Kontaktujte zákaznickou podporu. 04VIII. Záruka a servis Pokud potrebujete informace nebo máte potíže, navštivte webovou stránku spolecnosti Philips na adrese www.philips.com/water nebo kontaktujte stredisko péce o zákazníky spolecnosti Philips ve vaší zemi. Pokud se ve vaší zemi stredisko péce o zákazníky spolecnosti Philips nenachází, obratte se na místního prodejce výrobku. 05Inhalt Produkteinführung 06 Produktbeschreibung 06 Produktübersicht und In- stallationsdarstellung
