MANUALE UTENTE Eolo Mini Touch AR5R05T ARDES

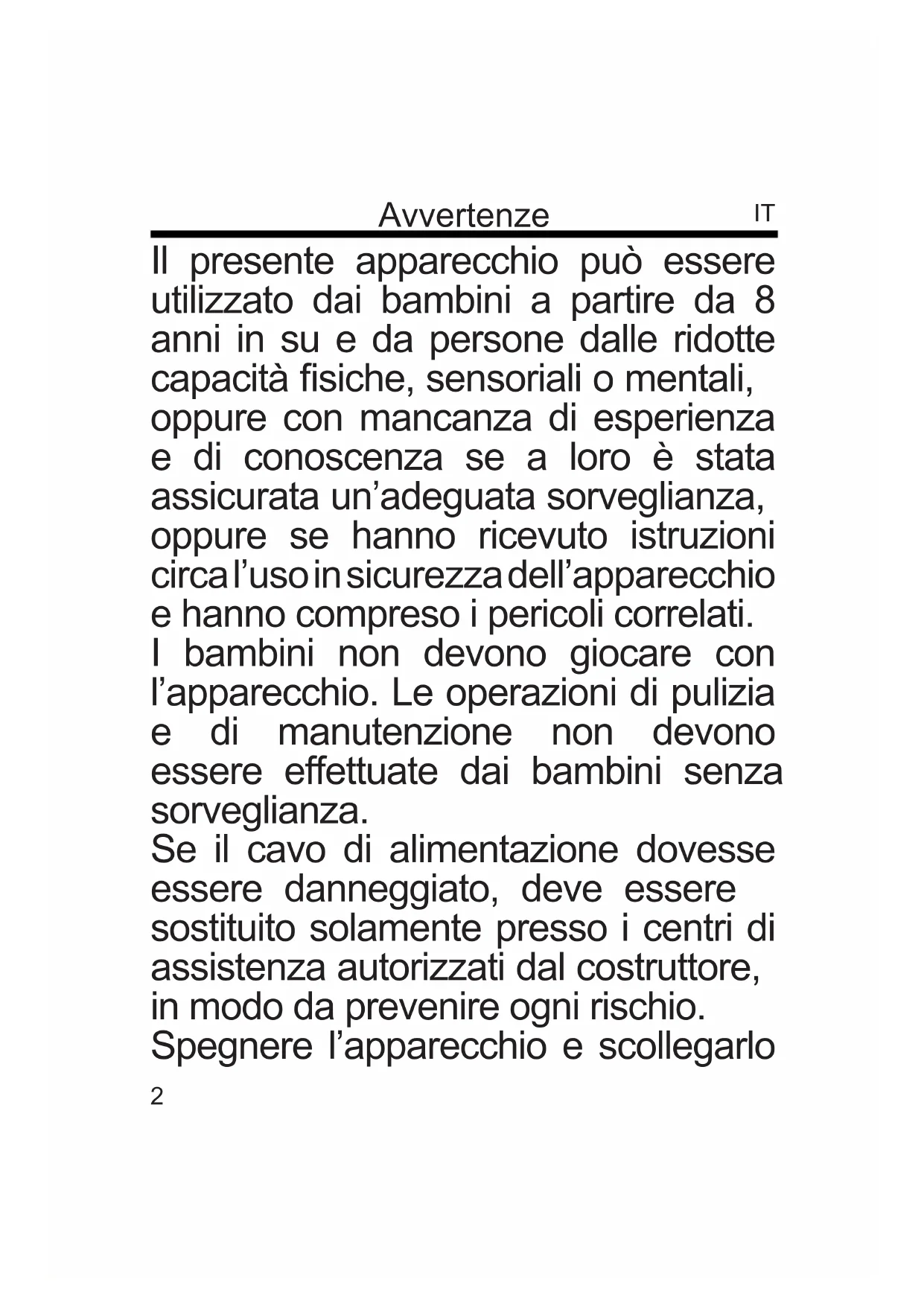

Il presente apparecchio può essere utilizzato dai bambini a partire da 8 anni in su e da persone dalle ridotte capacità siche, sensoriali o mentali, oppure con mancanza di esperienza e di conoscenza se a loro è stata assicurata un’adeguata sorveglianza, oppure se hanno ricevuto istruzioni circa l’uso in sicurezza dell’apparecchio e hanno compreso i pericoli correlati. I bambini non devono giocare con l’apparecchio. Le operazioni di pulizia e di manutenzione non devono essere e󰀨ettuate dai bambini senza sorveglianza. Se il cavo di alimentazione dovesse essere danneggiato, deve essere sostituito solamente presso i centri di assistenza autorizzati dal costruttore, in modo da prevenire ogni rischio. Spegnere l’apparecchio e scollegarlo3 durante le operazioni di riempimento e pulizia. NON SMONTARE il ventilatore: questo ventilatore non è smontabile. Siate consapevoli che alti livelli di umidità possono favorire la crescita di organismi biologici nell’ambiente. Non consentire che la stanza in cui è utilizzato l’apparecchio diventi umida o bagnata. In caso di umidità, regolare l’emissione del vapore al minimo oppure utilizzare l’apparecchio in modo intermittente. Non permettere che i materiali assorbenti, come moquette, tappeti, tende, tendaggi o tovaglie, diventino umidi. Scollegare l’apparecchio dalla rete di alimentazione prima di eseguire le operazioni riempimento e pulizia. Non lasciare mai l’acqua nel serbatoio quando l’apparecchio non è utilizzato. Svuotare e pulire l’apparecchio prima4 ATTENZIONE: leggere attentamente il presente libretto in quanto contiene importanti istruzioni per la sicurezza di installazione, uso e manutenzione. Istruzioni importanti da conservare per riferimenti futuri. I bambini NON devono giocare con il dispositivo. Questo apparecchio dovrà essere destinato solo all’uso per il quale è stato espressamente concepito; qualsiasi impiego non conforme alle indicazioni contenute nel presente manuale è da considerarsi improprio e pericoloso. Il produttore non può essere ritenuto responsabile per eventuali danni derivanti da utilizzo improprio e/o irragionevole. Questo apparecchio NON è idoneo per impiego in ambienti con atmosfere esplosive (con presenza di sostanze inammabili sotto forma di gas, vapore, nebbia o polvere, in condizioni atmosferiche in cui, dopo l’accensione, la combustione si propaga nell’aria). Gli elementi dell’imballaggio (sacchetti in plastica, polistirolo espanso, etc.) non devono essere lasciati alla portata di bambini o incapaci in quanto rappresentano potenziali fonti di pericolo. L’installazione/assemblaggio del dispositivo dovrà essere e󰀨ettuata/o secondo le prescrizioni del costruttore. Una errata procedura può causare danni a persone, animali o cose, per i quali il costruttore non può essere ritenuto responsabile. Posizionare ed utilizzare l’apparecchio su un piano d’appoggio orizzontale e stabile. Prima di utilizzare l’apparecchio vericare visivamente l’integrità del medesimo e del suo cavo di alimentazione. In caso di dubbi rivolgersi a personale qualicato. Prima di alimentare l’apparecchio accertarsi che i suoi dati di targa (tensione e frequenza) siano rispondenti a quelli della rete di distribuzione elettrica e che la presa sia idonea al terminale del cavo di cui l’apparecchio è dotato. Vericare che l’impianto elettrico utilizzato per l’alimentazione sia dotato delle adeguate protezioni a norma delle leggi in vigore. NON alimentare l’apparecchio mediante prese multiple. Evitare se possibile l’impiego di adattatori e/o prolunghe; qualora il loro impiego si rendesse indispensabile utilizzare esclusivamente materiale di riporlo. Pulire l’umidicatore prima del successivo utilizzo. Fare attenzione a non rovesciare l’apparecchio.5 conforme alle vigenti norme di sicurezza e nel rispetto dei parametri elettrici degli adattatori in questione. L’apparecchio non deve essere acceso mediante temporizzatori esterni e/o altri dispositivi di controllo remoto non espressamente previsti dal presente manuale. NON utilizzare né conservare il dispositivo in prossimità di fonti di calore localizzate (caloriferi, stufe etc.). NON immergere l’apparecchio in acqua o altri liquidi; in caso di caduta accidentalmente in acqua NON cercare di recuperarlo ma innanzitutto scollegare immediatamente il cavo di alimentazione dalla presa elettrica. Utilizzando l’apparecchio per la prima volta, assicurarsi di aver tolto ogni etichetta o foglio di protezione che ne impedisca il corretto funzionamento. Collegare e scollegare il cavo di alimentazione con le mani asciutte e reggendolo saldamente. Prima di inserire la spina nella presa di corrente assicurarsi che il pulsante di avviamento dell’apparecchio sia in posizione “OFF” (spento). Svolgere sempre totalmente il cavo di alimentazione onde evitare surriscaldamenti, evitare in ogni caso di tenderlo (non tirarlo, strattonarlo, né utilizzarlo per trascinare il dispositivo cui è collegato). Evitare di posizionare il cavo di alimentazione su superci abrasive o taglienti o comunque in posizioni dove può essere facilmente danneggiato. NON ostruire né totalmente né parzialmente le prese d’aria nè inserirvi oggetti all’interno. Durante il funzionamento non toccare il dispositivo con parti del corpo bagnate o umide, in ogni caso si consiglia di interporre fra se e il piano di appoggio un elemento isolante (ad esempio indossando scarpe con suola in gomma). Durante l’uso l’apparecchio deve essere tenuto a distanza di sicurezza da qualsiasi oggetto e/o sostanza inammabile o potenzialmente esplosiva. In caso di funzionamento anomalo o di anomalie durante il funzionamento spegnere subito l’apparecchio, scollegarlo dall’alimentazione, vericare le cause delle anomalie riscontrate eventualmente con l’aiuto di personale qualicato. Evitare in ogni caso di e󰀨ettuare operazioni non previste dal presente manuale d’uso (come smontarlo e/o modicarlo). Ricordarsi di scollegare sempre il cavo di alimentazione del dispositivo per periodi di inutilizzo prolungati, prima di riporlo e prima di e󰀨ettuare qualsiasi operazione di pulizia o manutenzione. Conservare e utilizzare l’apparecchio esclusivamente in ambienti interni o in ogni caso protetto da agenti atmosferici come pioggia, irraggiamento diretto del sole o polvere. L’apparecchio non è progettato per l’uso o la conservazione in esterno. La pulizia e manutenzione del dispositivo NON deve essere e󰀨ettuata da bambini senza la supervisione di un adulto. Prima di scollegare l’apparecchio spegnerlo mediante l’apposito6 comando sul pannello di controllo. Allorché si decida di non utilizzare più un apparecchio di questo tipo, si raccomanda di rendere innocue quelle parti dell’apparecchio che possono costituire un pericolo per le persone o di smaltirle compatibilmente con le normative vigenti in merito. NON alimentare il dispositivo senza prima averlo correttamente assemblato seguendo le istruzioni del presente manuale. Posizionare l’apparecchio ad una adeguata distanza da oggetti o pareti circostanti in modo tale che il suo funzionamento non possa essere causa di danni accidentali. NON utilizzare il dispositivo in prossimità di fornelli a gas o amme libere in generale. NON utilizzare il dispositivo in prossimità di tende o tessuti liberi. NON appendere il ventilatore ad una parete od al so󰀩tto salvo tale modalità di installazione non sia espressamente prevista e spiegata nel presente manuale. NON coprire in alcun modo il dispositivo durante il funzionamento. NON inserire oggetti o parti del corpo nella griglia di protezione della ventola. NON lasciare l’apparecchio incustodito per lunghi periodi durante il funzionamento. NON rimanere esposti per lunghi periodi al usso d’aria generato dal dispositivo in funzione, può provocare danni alla salute. Se il ventilatore deve essere immagazzinato per lungo tempo e non usato regolarmente, riporre il ventilatore nel suo imballo originale e metterlo in un luogo secco ed asciutto. Quando lo si usa per la prima volta dopo un lungo periodo di inutilizzo, controllare che il ventilatore sia pulito e che le pale del motore girino liberamente (a dispositivo non alimentato) senza alcun freno. AVVERTENZE PER LE BATTERIE:

1. TENERE LE BATTERIE FUORI DALLA PORTATA DEI BAMBINI.

L’ingestione può provocare ustioni chimiche, perforazione dei tessuti molli e morte. Ustioni gravi possono insorgere entro 2 ore dall’ingestione. Consultare immediatamente un medico.

2. Non permettere ai bambini di sostituire le batterie.

3. Inserire correttamente le batterie, facendo attenzione alle polarità (+ e

-) marcate sulle batterie e sull’apparecchio.

4. Le batterie non devono essere messe in cortocircuito.

5. Non caricare le batterie.

6. Non forzare la scarica delle batterie.

7. Non utilizzare tra loro batterie nuove e usate o batterie di diverso tipo

o di diversi produttori.

8. Le batterie scariche devono essere rimosse immediatamente7

dall’apparecchio e smaltite correttamente, secondo le leggi in vigore.

9. Non scaldare le batterie e non esporle a fonti di calore.

10. Non saldare direttamente le batterie.

11. Non smontare le batterie.

12. Non deformare le batterie.

13. Non buttare e non smaltire le batterie nel fuoco.

14. Non mettere a contatto con l’acqua o l’umidità, in particolare nel caso

in cui il contenitore della batteria dovesse essere danneggiato.

15. Non incapsulare e non modicare le batterie.

16. Conservare le batterie non utilizzate nel loro imballaggio originale

lontano da oggetti metallici. Se già rimosse dall’imballaggio, non mischiare o mescolare le batterie.

17. Se si intende non utilizzare l’apparecchio per un periodo di tempo

prolungato, rimuovere le batterie.

18. Pulire i contatti delle batterie e quelli dell’apparecchio prima di inserire

19. In caso di perdite dalle batterie, evitare qualsiasi contatto con il

materiale fuoriuscito; in caso contatto, sciacquare la parte interessata con acqua e consultare un medico.8 Informazioni tecniche

Estrarre il prodotto dalla scatola ed inserire le ruote nei 4 fori situati sulla parte inferiore del prodotto spingendole sino a ne corsa. Riempire il serbatoio:

• Estrarre parzialmente il serbatoio (Attenzione: il serbatoio dell’acqua non può essere estratto completamente) dopo aver ruotato la manopola di apertura in posizione orizzontale.

• Versare acqua demineralizzata fredda e pulita nel serbatoio in modo

8. Tampone di ra󰀨reddamento

9. Manopola di apertura

che il livello dell’acqua sia compreso tra l’indicatore “Min” di minimo e “Max” di massimo.

• Per un maggior e󰀨etto rinfrescante inserire nel serbatoio dell’acqua i contenitori del ghiaccio forniti di serie precedentemente riempiti di acqua e posti nel congelatore no al completo congelamento.

• Richiudere il serbatoio. ATTENZIONE!

• Prima di procedere al riempimento del serbatoio spegnere e scollegare l’unità dalla presa di corrente.

• Non aggiungere sostanze chimiche, oli o altri additivi nel serbatoio: esso deve essere riempito solo con acqua demineralizzata pulita (precedentemente bollita) o acqua distillata.

• Utilizzare solo acqua fredda per riempire il serbatoio.

• Prestare attenzione al livello di acqua nel serbatoio: esso deve essere compreso tra l’indicatore “Min” (minima quantità di acqua) e “Max” (massima quantità di acqua). Posizionare il ventilatore su una supercie piana e stabile ed inserire la spina in una presa di corrente; l’unità emetterà un suono “BIP”. Il ventilatore è comandabile sia dal pannello comandi posto sul corpo principale sia dal telecomando fornito in dotazione. Telecomando Pulsanti A. On/O󰀨 B. Velocità C. Modi di funzionamento D. Timer E. Oscillazione F. Ra󰀨rescamento A B

Pannello comandi ABCDEF indicatori luminosi10 Batterie Il telecomando viene fornito con batteria CR2025 3V; rimuovere la plastica protettiva dal vano batteria del telecomando prima dell’utilizzo. Quando la batteria è esaurita, essa deve essere sostituita con una dello stesso tipo. Per rimuovere la batteria, seguire i disegni riportati sul retro del telecomando. Pulsante ON/OFF (A):

• Premere il pulsante On/O󰀨 una volta per attivare il ventilatore. Il ventilatore inizierà a funzionare alla velocità minima e l’indicatore luminoso (1a) si accende.

• Premere il pulsante On/O󰀨 a prodotto acceso per spegnerlo. Pulsante VELOCITA’ (B):

• Premere il pulsante Velocità a ventilatore acceso per selezionare la velocità desiderata a scelta tra minima, media e massima. La velocità selezionata è indicata dagli indicatori luminosi 1a (velocità minima), 1b (velocità media), 1c (velocità massima). Pulsante MODI DI FUNZIONAMENTO (C):

• Premere il pulsante Modi di funzionamento a ventilatore acceso per selezionare la modalità desiderata a scelta tra: naturale (indicatore luminoso 4), notturna (indicatore luminoso 3) o normale (indicatori luminosi 3 e 4 spenti sul display). Pulsante TIMER (D):

• Premere il pulsante Timer a ventilatore acceso per programmare lo spegnimento di󰀨erito del ventilatore in un intervallo tra 0,5 ore e 7,5 Indicatori luminosi 1a. Indicator velocità minima 1b. Indicatore velocità media 1c. Indicatore velocità massima

3. Modalità notturna

4. Modalità naturale

1b1c11 ore dal momento della programmazione. Ad ogni pressione il tempo aumenta di 0,5 ore e gli indicatori luminosi relativi al timer (indicati con 0,5H, 1H, 2H, 4H) si accendono sul display. Quando tutti gli indicatori luminosi sono spenti signica che il timer non è stato impostato e che il prodotto funzionerà in modo continuo no allo spegnimento manuale. Pulsante OSCILLAZIONE (E):

• Premere il pulsante Oscillazione a ventilatore acceso per attivare l’oscillazione automatica da sinistra a destra delle alette verticali. Il relativo indicatore luminoso (7) si accende sul pannello comandi. Premere nuovamente il pulsante Oscillazione per disattivare questa funzione; l’indicatore luminoso (7) si spegne sul display. Pulsante RAFFRESCAMENTO (F):

• Dal telecomando: premere il pulsante Ra󰀨rescamento a prodotto acceso per attivare la funzione di ra󰀨rescamento evaporativo ad acqua.

• Dal pannello comandi: premere il pulsante Ra󰀨rescamento (F) a prodotto acceso per attivare la funzione di ra󰀨rescamento evaporativo ad acqua. Questa modalità prevede l’utilizzo di acqua. Vericare sempre il livello di acqua nel serbatoio prima di attivare questa funzione. I contenitori del ghiaccio in dotazione consentono di incrementare l’e󰀨etto rinfrescante: prima dell’utilizzo riempire i contenitori del ghiaccio con acqua e riporli nel congelatore no a completo congelamento; successivamente inserirli nel serbatoio dell’acqua facendo attenzione che il livello d’acqua non superi la soglia massima. Quando la funzione di ra󰀨rescamento evaporativo ad acqua è attiva l’indicatore luminoso (6) è acceso sul pannello comandi. Per disattivare la funzione di ra󰀨rescamento evaporativo ad acqua:

• Dal telecomando: premere il pulsante Ra󰀨rescamento per disattivare la funzione di ra󰀨rescamento evaporativo ad acqua.

• Dal pannello comandi: premere il pulsante Ra󰀨rescamento (F). Quando la funzione di ra󰀨rescamento evaporativo ad acqua è disattivata l’indicatore luminoso (6) è spento sul pannello comandi e l’unità funziona come solo ventilatore. Manutenzione
