MANUALE UTENTE ARCF02 ARDES

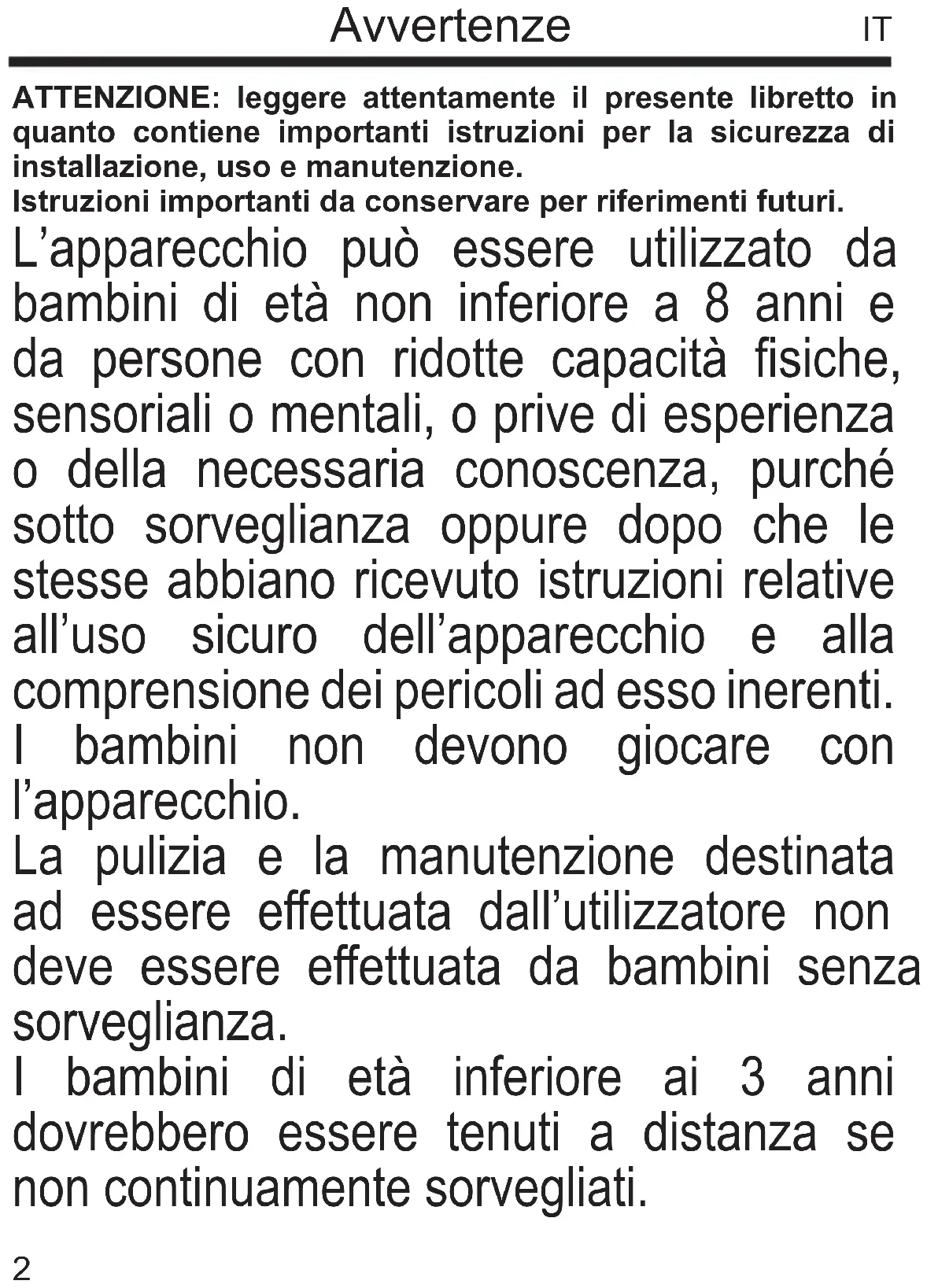

ES2 Avvertenze ATTENZIONE: leggere attentamente il presente libretto in quanto contiene importanti istruzioni per la sicurezza di installazione, uso e manutenzione. Istruzioni importanti da conservare per riferimenti futuri. L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità siche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione destinata ad essere e󰀨ettuata dall’utilizzatore non deve essere e󰀨ettuata da bambini senza sorveglianza. I bambini di età inferiore ai 3 anni dovrebbero essere tenuti a distanza se non continuamente sorvegliati. IT3 I bambini di età compresa tra i 3 e gli 8 anni devono solamente accendere/spegnere l’apparecchio purché sia stato posto o installato nella sua normale posizione di funzionamento e che essi ricevano sorveglianza o istruzioni riguardanti l’utilizzo dell’apparecchio in sicurezza e ne capiscano i pericoli. I bambini di età compresa tra i 3 e gli 8 anni non devono inserire la spina, regolare o pulire l’apparecchio né eseguire la manutenzione a cura dell’utilizzatore. ATTENZIONE — Alcune parti del presente prodotto possono diventare molto calde e provocare ustioni. Bisogna prestare particolare attenzione laddove sono presenti bambini e persone vulnerabili. Se il cavo di alimentazione dovesse essere danneggiato, deve essere sostituito solamente presso i centri di assistenza autorizzati dal costruttore in modo da prevenire ogni rischio.4 NON COPRIRE ATTENZIONE: Per evitare il surriscaldamento, non coprire l’apparecchio. Non posizionare l’apparecchio immediatamente al di sotto di una presa di corrente. Non utilizzare questo apparecchio nelle immediate vicinanze di una vasca da bagno, di una doccia o di una piscina. Non utilizzare questo apparecchio se è caduto. Non utilizzare se ci sono segni visibili di danno dell’apparecchio. Utilizzare questo apparecchio su una supercie orizzontale e stabile. ATTENZIONE: non utilizzate in stanze piccole quando queste sono occupate da persone non in grado di lasciare la stanza da soli, a meno che non siano sotto5 costante sorveglianza. ATTENZIONE: per ridurre il rischio di incendio, mantenere tessuti, tende o qualsiasi altro materiale inammabile ad una distanza minima di almeno 1 m dalla griglia di uscita dell’aria. Spegnere l’apparecchio e scollegarlo durante le operazioni di riempimento e pulizia. NON SMONTARE il ventilatore: questo ventilatore non è smontabile. Siate consapevoli che alti livelli di umidità possono favorire la crescita di organismi biologici nell’ambiente. Non consentire che la stanza in cui è utilizzato l’apparecchio diventi umida o bagnata. In caso di umidità, regolare l’emissione del vapore al minimo oppure utilizzare l’apparecchio in modo intermittente. Non permettere che i materiali assorbenti, come moquette, tappeti, tende, tendaggi o tovaglie, diventino umidi.6 Scollegare l’apparecchio dalla rete di alimentazione prima di eseguire le operazioni riempimento e pulizia. Non lasciare mai l’acqua nel serbatoio quando l’apparecchio non è utilizzato. Svuotare e pulire l’apparecchio prima di riporlo. Pulire l’umidicatore prima del successivo utilizzo. Fare attenzione a non rovesciare l’apparecchio. I bambini NON devono giocare con il dispositivo. Questo apparecchio dovrà essere destinato solo all’uso per il quale è stato espressamente concepito; qualsiasi impiego non conforme alle indicazioni contenute nel presente manuale è da considerarsi improprio e pericoloso. Il produttore non può essere ritenuto responsabile per eventuali danni derivanti da utilizzo improprio e/o irragionevole. Questo apparecchio NON è idoneo per impiego in ambienti con atmosfere esplosive (con presenza di sostanze inammabili sotto forma di gas, vapore, nebbia o polvere, in condizioni atmosferiche in cui, dopo l’accensione, la combustione si propaga nell’aria). Gli elementi dell’imballaggio (sacchetti in plastica, polistirolo espanso, etc.) non devono essere lasciati alla portata di bambini o incapaci in quanto rappresentano potenziali fonti di pericolo. L’installazione/assemblaggio del dispositivo dovrà essere e󰀨ettuata/o secondo le prescrizioni del costruttore. Una errata procedura può causare danni a persone, animali o cose, per i quali il costruttore non può essere ritenuto responsabile. Posizionare ed utilizzare l’apparecchio su un piano d’appoggio orizzontale e stabile. Prima di utilizzare l’apparecchio vericare visivamente l’integrità del medesimo e del suo cavo di alimentazione. In caso di dubbi rivolgersi a personale qualicato. Prima di alimentare l’apparecchio accertarsi che i suoi dati di7 targa (tensione e frequenza) siano rispondenti a quelli della rete di distribuzione elettrica e che la presa sia idonea al terminale del cavo di cui l’apparecchio è dotato. Vericare che l’impianto elettrico utilizzato per l’alimentazione sia dotato delle adeguate protezioni a norma delle leggi in vigore. NON alimentare l’apparecchio mediante prese multiple. Evitare se possibile l’impiego di adattatori e/o prolunghe; qualora il loro impiego si rendesse indispensabile utilizzare esclusivamente materiale conforme alle vigenti norme di sicurezza e nel rispetto dei parametri elettrici degli adattatori in questione. L’apparecchio non deve essere acceso mediante temporizzatori esterni e/o altri dispositivi di controllo remoto non espressamente previsti dal presente manuale. NON utilizzare né conservare il dispositivo in prossimità di fonti di calore localizzate (caloriferi, stufe etc.). NON immergere l’apparecchio in acqua o altri liquidi; in caso di caduta accidentalmente in acqua NON cercare di recuperarlo ma innanzitutto scollegare immediatamente il cavo di alimentazione dalla presa elettrica. Utilizzando l’apparecchio per la prima volta, assicurarsi di aver tolto ogni etichetta o foglio di protezione che ne impedisca il corretto funzionamento. Collegare e scollegare il cavo di alimentazione con le mani asciutte e reggendolo saldamente. Prima di inserire la spina nella presa di corrente assicurarsi che il pulsante di avviamento dell’apparecchio sia in posizione “OFF” (spento). Svolgere sempre totalmente il cavo di alimentazione onde evitare surriscaldamenti, evitare in ogni caso di tenderlo (non tirarlo, strattonarlo, né utilizzarlo per trascinare il dispositivo cui è collegato). Evitare di posizionare il cavo di alimentazione su superci abrasive o taglienti o comunque in posizioni dove può essere facilmente danneggiato. NON ostruire né totalmente né parzialmente le prese d’aria nè inserirvi oggetti all’interno. Durante il funzionamento non toccare il dispositivo con parti del corpo bagnate o umide, in ogni caso si consiglia di interporre fra se e il piano di appoggio un elemento isolante (ad esempio indossando scarpe con suola in gomma). Durante l’uso l’apparecchio deve essere tenuto a distanza di sicurezza da qualsiasi oggetto e/o sostanza inammabile o potenzialmente esplosiva. In caso di funzionamento anomalo o di anomalie durante il funzionamento spegnere subito l’apparecchio, scollegarlo dall’alimentazione, vericare le cause delle anomalie riscontrate eventualmente con l’aiuto di personale qualicato. Evitare in ogni caso di e󰀨ettuare operazioni non previste dal presente manuale d’uso (come smontarlo e/o modicarlo). Ricordarsi di scollegare sempre il cavo di alimentazione del dispositivo8 per periodi di inutilizzo prolungati, prima di riporlo e prima di e󰀨ettuare qualsiasi operazione di pulizia o manutenzione. Conservare e utilizzare l’apparecchio esclusivamente in ambienti interni o in ogni caso protetto da agenti atmosferici come pioggia, irraggiamento diretto del sole o polvere. L’apparecchio non è progettato per l’uso o la conservazione in esterno. La pulizia e manutenzione del dispositivo NON deve essere e󰀨ettuata da bambini senza la supervisione di un adulto. Prima di scollegare l’apparecchio spegnerlo mediante l’apposito comando sul pannello di controllo. Allorché si decida di non utilizzare più un apparecchio di questo tipo, si raccomanda di rendere innocue quelle parti dell’apparecchio che possono costituire un pericolo per le persone o di smaltirle compatibilmente con le normative vigenti in merito. NON alimentare il dispositivo senza prima averlo correttamente assemblato seguendo le istruzioni del presente manuale. Posizionare l’apparecchio ad una adeguata distanza da oggetti o pareti circostanti in modo tale che il suo funzionamento non possa essere causa di danni accidentali. NON utilizzare il dispositivo in prossimità di fornelli a gas o amme libere in generale. NON utilizzare il dispositivo in prossimità di tende o tessuti liberi. NON appendere il ventilatore ad una parete od al so󰀩tto salvo tale modalità di installazione non sia espressamente prevista e spiegata nel presente manuale. NON coprire in alcun modo il dispositivo durante il funzionamento. NON inserire oggetti o parti del corpo nella griglia di protezione della ventola. NON lasciare l’apparecchio incustodito per lunghi periodi durante il funzionamento. NON rimanere esposti per lunghi periodi al usso d’aria generato dal dispositivo in funzione, può provocare danni alla salute. Se il ventilatore deve essere immagazzinato per lungo tempo e non usato regolarmente, riporre il ventilatore nel suo imballo originale e metterlo in un luogo secco ed asciutto. Quando lo si usa per la prima volta dopo un lungo periodo di inutilizzo, controllare che il ventilatore sia pulito e che le pale del motore girino liberamente (a dispositivo non alimentato) senza alcun freno. AVVERTENZE PER LE BATTERIE:

1. TENERE LE BATTERIE FUORI DALLA PORTATA DEI BAMBINI.

L’ingestione può provocare ustioni chimiche, perforazione dei tessuti molli e morte. Ustioni gravi possono insorgere entro 2 ore dall’ingestione. Consultare immediatamente un medico.

2. Non permettere ai bambini di sostituire le batterie.9

3. Inserire correttamente le batterie, facendo attenzione alle polarità (+ e

-) marcate sulle batterie e sull’apparecchio.

4. Le batterie non devono essere messe in cortocircuito.

5. Non caricare le batterie.

6. Non forzare la scarica delle batterie.

7. Non utilizzare tra loro batterie nuove e usate o batterie di diverso tipo

o di diversi produttori.

8. Le batterie scariche devono essere rimosse immediatamente

dall’apparecchio e smaltite correttamente, secondo le leggi in vigore.

9. Non scaldare le batterie e non esporle a fonti di calore.

10. Non saldare direttamente le batterie.

11. Non smontare le batterie.

12. Non deformare le batterie.

13. Non buttare e non smaltire le batterie nel fuoco.

14. Non mettere a contatto con l’acqua o l’umidità, in particolare nel caso

in cui il contenitore della batteria dovesse essere danneggiato.

15. Non incapsulare e non modicare le batterie.

16. Conservare le batterie non utilizzate nel loro imballaggio originale

lontano da oggetti metallici. Se già rimosse dall’imballaggio, non mischiare o mescolare le batterie.

17. Se si intende non utilizzare l’apparecchio per un periodo di tempo

prolungato, rimuovere le batterie.

18. Pulire i contatti delle batterie e quelli dell’apparecchio prima di inserire

19. In caso di perdite dalle batterie, evitare qualsiasi contatto con il

materiale fuoriuscito; in caso contatto, sciacquare la parte interessata con acqua e consultare un medico.

6. Tampone di ra󰀨reddamento

7. Manopola di apertura

11. Interruttore generale

Informazioni tecniche (vedere le immagini alla ne del libretto)10 Istruzioni d’uso

Estrarre il prodotto dalla scatola ed inserire le ruote nei 4 fori situati sulla parte inferiore del prodotto spingendole sino a ne corsa. Riempire il serbatoio:

• Estrarre parzialmente il serbatoio (Attenzione: il serbatoio dell’acqua non può essere estratto completamente) dopo aver ruotato la manopola di apertura in posizione orizzontale.

• Versare acqua demineralizzata fredda e pulita nel serbatoio in modo che il livello dell’acqua sia compreso tra l’indicatore “Min” di minimo e “Max” di massimo.

• Per un maggior e󰀨etto rinfrescante inserire nel serbatoio dell’acqua i contenitori del ghiaccio forniti di serie precedentemente riempiti di acqua e posti nel congelatore no al completo congelamento.

• Richiudere il serbatoio. ATTENZIONE!

• Prima di procedere al riempimento del serbatoio spegnere e scollegare l’unità dalla presa di corrente.

• Non aggiungere sostanze chimiche, oli o altri additivi nel serbatoio: esso deve essere riempito solo con acqua demineralizzata pulita (precedentemente bollita) o acqua distillata.

• Utilizzare solo acqua fredda per riempire il serbatoio.

• Prestare attenzione al livello di acqua nel serbatoio: esso deve essere compreso tra l’indicatore “Min” (minima quantità di acqua) e “Max” (massima quantità di acqua).

• Cambiare frequentemente l’acqua nel serbatoio. Posizionare l’apparecchio su una supercie piana e stabile. Prima di connettere o disconnettere l’apparecchio, assicurarsi che l’interruttore generale (11) sia in posizione di spento “0” (OFF). Per accendere l’apparecchio bisogna inserire la spina nella presa di corrente e posizionare l’interruttore (11) su “I” (ON)”. L’unità emetterà un suono “BIP” e l’indicatore luminoso 1 si accende sul pannello comandi. Il ventilatore è comandabile sia dal pannello comandi posto sul corpo principale sia dal telecomando fornito in dotazione (vedere le immagini alla ne del libretto).11 Pulsanti A. O󰀨 B. Velocità C. Oscillazione D. Ra󰀨rescamento E. Riscaldamento F. Temperatura Indicatori luminosi

3. Riscaldamento massimo

Batterie Il telecomando viene fornito con batteria (tipo CR2025); rimuovere la plastica protettiva dal vano batteria del telecomando prima dell’utilizzo. Quando la batteria è esaurita, essa deve essere sostituita con una dello stesso tipo seguendo i disegni riportati sul retro del telecomando. Pulsante OFF (A):

• Premere il pulsante O󰀨 a prodotto acceso per spegnerlo. Pulsante VELOCITA’ (B):

• Premere il pulsante velocità per accendere il prodotto in modalità ventilazione e selezionare la velocità desiderata a scelta tra minima (indicatore luminoso 4), media (indicatore luminoso 5) o velocità massima (indicatore luminoso 6). Pulsante OSCILLAZIONE (C):

• Premere il pulsante oscillazione a ventilatore acceso per attivare l’oscillazione automatica da sinistra a destra delle alette verticali. Il relativo indicatore luminoso (10) si accende sul pannello comandi. Premere nuovamente il pulsante oscillazione (D) per disattivare questa funzione. Pulsante RAFFRESCAMENTO (D):

• Premere il pulsante ra󰀨rescamento a ventilatore acceso per attivare la funzione di ra󰀨rescamento evaporativo ad acqua. Quando questa funzione è attiva sul pannello comandi si accende l’indicatore 11.

• Questa modalità prevede l’utilizzo di acqua. Vericare sempre il livello di acqua nel serbatoio prima di attivare questa funzione.

• I contenitori del ghiaccio in dotazione consentono di incrementare l’e󰀨etto rinfrescante: prima dell’utilizzo riempire i contenitori del ghiaccio con acqua e riporli nel congelatore no a completo congelamento;12

Manutenzione Prima di e󰀨ettuare la pulizia ordinaria, spegnere il ventilatore e scollegare l’alimentazione di rete. Usare un panno morbido e asciutto per la pulizia esterna. NON immergere il ventilatore in acqua, nè spruzzarlo con liquidi di alcun tipo. NON utilizzare solventi o altri prodotti chimici per la pulizia. Quando non utilizzato, dopo la pulizia conservare il ventilatore in un luogo asciutto. PULIZIA GIORNALIERA Per ridurre la formazione di batteri ed il deposito di calcare, svuotare il serbatoio ogni giorno dopo l’uso ed asciugarlo con un panno morbido e pulito. successivamente inserirli nel serbatoio dell’acqua facendo attenzione che il livello d’acqua non superi la soglia massima.

• Per disattivare la funzione di ra󰀨rescamento evaporativo ad acqua premere nuovamente il pulsante ra󰀨rescamento. Quando la funzione di ra󰀨rescamento evaporativo ad acqua è disattivata l’unità funziona come solo ventilatore. Pulsante RISCALDAMENTO (E):

• Premere questo pulsante per accendere il prodotto in modalità riscaldamento e selezionare la potenza riscaldante a sceltra tra minima (indicatore luminoso 2) o massima (indicatore luminoso 3). Pulsante TEMPERATURA (F):

• Premere questo pulsante (in modalità riscaldamento attiva) per selezionare la temperatura desiderata a scelta tra: 20°C (indicatore luminoso 7), 25°C (indicatore luminoso 8) o 30°C (indicatore luminoso 9). ATTENZIONE: » Il tasto temperatura (F) è utilizzabile sono quando la modalità riscaldamento è attiva. » La temperatura va impostata ogni volta che si cambia la potenza riscaldante (tasto E). » Se la temperatura impostata è inferiore alla temperatura ambiente il prodotto entra in modalità stand-by e si riaccenderà automaticamente quando la temperatura ambiente scende al di sotto di quella impostata.13 Pulizia del ltro antipolvere, pulizia del tampone di ra󰀨reddamento: Rimuovere il ltro antipolvere tirandolo gentilmente verso l’esterno. Sciacquare il ltro con acqua corrente. Una volta asciutto riposizionare il ltro nella sua sede ed assicurarlo con la vite svitata precedentemente. Attenzione: l’unità non deve mai essere messa in funzione senza ltro antipolvere e senza tampone di ra󰀨reddamento Pulizia del serbatoio: Separare la pompa dal serbatoio: Estrarre il serbatoio e pulirlo con un panno so󰀩ce ed umido. Nel caso in cui ci fossero residui minerali sul fondo del serbatoio utilizzare un detergente neutro per la pulizia che deve essere sempre risciacquato con cura. Dopo la pulizia, asciugare il serbatoio e ssare la pompa: Attenzione: prima di riporre il ventilatore a ne stagione è consigliabile svuotare il serbatoio completamente ed asciugarlo accuratamente. Anche il ltro e il tampone di ra󰀨reddamento devono essere puliti e completamente asciutti prima di riporre il ventilatore.14 Informazioni obbligatorie per gli apparecchi per il riscaldamento d’ambiente locale elettrici Identicativo del modello: ARCF02 Dato Simbolo Valore Unità Dato Unità Potenza termica Tipo di potenza termica, solo per gli apparecchi per il riscaldamento d'ambiente locale elettrici ad accumulo (indicare una sola opzione) Potenza termica nominale

min 1,1 kW Controllo manuale del carico termico con riscontro della temperatura ambiente e/o esterna N.A. Massima potenza termica continua

max,c 2,0 kW Controllo elettronico del carico termico con riscontro della temperatura ambiente e/o esterna N.A. Consumo ausiliario di energia elettrica Potenza termica assistita da ventilatore N.A. Alla potenza termica nominale

max N.A. kW Tipo di potenza termica/controllo della temperatura ambiente (indicare una sola opzione) Alla potenza termica minima

min N.A. kW Potenza termica a fase unica senza controllo della temperatura ambiente

0,0002 kW Due o più fasi manuali senza controllo della temperatura ambiente

Con controllo della temperatura ambiente tramite termostato meccanico

Con controllo elettronico della temperatura ambiente

Con controllo elettronico della temperatura ambiente e temporizzatore giornaliero

Con controllo elettronico della temperatura ambiente e temporizzatore settimanale

Altre opzioni di controllo (è possibile selezionare più opzioni) Controllo della temperatura ambiente con rilevamento di presenza

Controllo della temperatura ambiente con rilevamento di nestre aperte

Con opzione di controllo a distanza

Con controllo di avviamento adattabile

Con limitazione del tempo di funzionamento

Contatti POLY POOL S.p.A. - via Sottocorna 21/B, 24020 Parre (BG) - Italy15 SMALTIMENTO Informazione agli utenti: ai sensi dell’art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 “Attuazione della direttiva 2012/19/UE sui riuti di apparecchiature elettriche ed elettroniche (RAEE)” Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla ne della propria vita utile deve essere raccolto separatamente dagli altri riuti. L’utente dovrà,pertanto, conferire l’apparecchiatura giunta a ne vita agli idonei centri comunali di raccolta di󰀨erenziata dei riuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma è possibile consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con supercie di vendita di almeno 400 m² è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L’adeguata raccolta di󰀨erenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili e󰀨etti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura. BATTERIE - Rimuovere le batterie dall’apparecchio prima dello smaltimento. Non gettare le batterie nei riuti domestici. Lo smaltimento delle batterie deve avvenire negli appositi contenitori o negli specici centri di raccolta. L’adeguata raccolta di󰀨erenziata contribuisce ad evitare possibili e󰀨etti negativi sull’ambiente e sulla salute. Per rimuovere le batterie, seguire le indicazioni delle Istruzioni d’uso. Smaltimento IMBALLAGGIO Per rispettare l’ambiente, il materiale dell’imballaggio deve essere buttato correttamente rispettando la raccolta di󰀨erenziata. Verica le disposizioni del tuo comune.16 GARANZIA Condizioni La garanzia ha validità 24 mesi dalla data d’acquisto. La presente garanzia è valida solo se viene correttamente compilata ed accompagnata dallo scontrino scale che ne prova la data di acquisto. L’apparecchio deve essere consegnato esclusivamente presso un nostro Centro Assistenza autorizzato. Per garanzia si intende la sostituzione o la riparazione dei componenti dell’apparecchio che risultano difettosi all’origine per vizi di fabbricazione. Viene comunque garantita l’assistenza (a pagamento) anche a prodotti fuori garanzia. Il consumatore è titolare dei diritti applicabili dalla legislazione nazionale disciplinante la vendita dei beni di consumo; questa garanzia lascia inpregiudicati tali diritti. La Casa costruttrice declina ogni responsabilità per eventuali danni a persone, animali o cose, conseguenti ad uso improprio dell’apparecchio e alla mancata osservanza delle prescrizioni indicate nell’apposito libretto istruzioni. Limitazioni Ogni diritto di garanzia e ogni nostra responsabilità decadono se l’apparecchio è stato: -Manomesso da parte di personale non autorizzato. -Impiegato, conservato o trasportato in modo improprio. Sono comunque escluse dalla garanzia le perdite di prestazioni estetiche o tali da non compromettere la sostanza delle funzioni. Se nonostante la cura nella selezione dei materiali e l’impegno nella realizzazione del prodotto che Lei ha appena acquistato si dovessero riscontrare dei difetti, o qualora avesse bisogno di informazioni, Vi consigliamo di telefonare al rivenditore di zona.17 Warnings
