AR5R11 - Climatizzazione ARDES - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo AR5R11 ARDES in formato PDF.
| Tipo di prodotto | Raffrescatore d'aria evaporativo |
| Marca | Ardes |
| Modello | AR5R11 |
| Alimentazione elettrica | 220-240 V ~ 50 Hz |
| Funzioni | Ventilazione, raffreddamento per evaporazione, ionizzazione, oscillazione |
| Velocità di ventilazione | 3 (minima, media, massima) |
| Timer | Da 1 a 12 ore |
| Telecomando | Sì, con pila CR2025 3V |
| Capacità del serbatoio dell'acqua | Indicatori Min e Max (capacità non specificata) |
| Contenitori per ghiaccio in dotazione | 2 pezzi |
| Filtro antipolvere | Lavabile con acqua corrente |
| Cuscinetto di raffreddamento | Lavabile |
| Ruote per mobilità | 4 ruote |
| Utilizzo | Solo interno |
| Garanzia | 24 mesi |
| Riciclaggio | Conforme alla direttiva RAEE 2012/19/UE |
Domande frequenti - AR5R11 ARDES
Domande degli utenti su AR5R11 ARDES
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Climatizzazione in formato PDF gratuitamente! Trova il tuo manuale AR5R11 - ARDES e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. AR5R11 del marchio ARDES.
MANUALE UTENTE AR5R11 ARDES

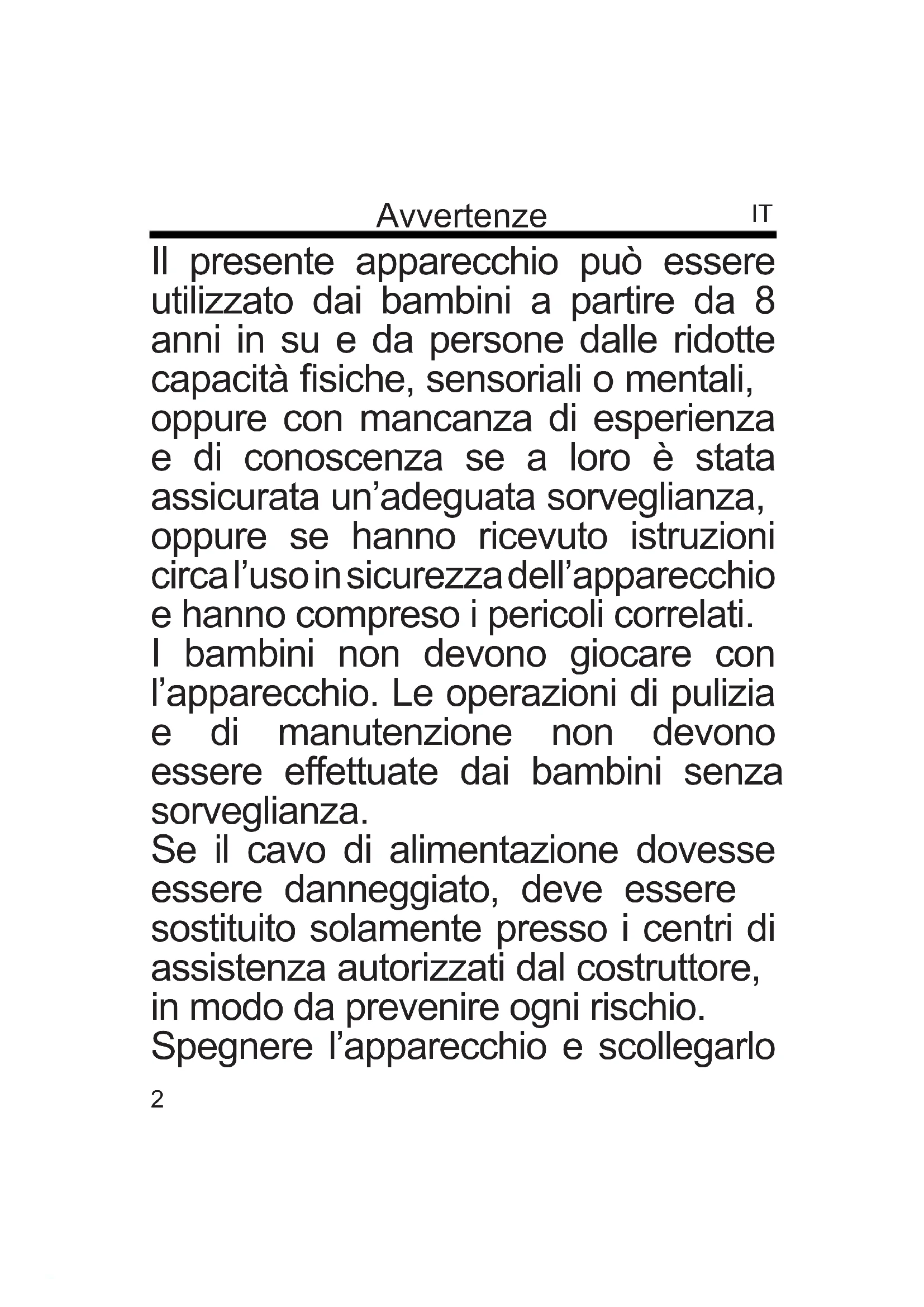

Il presente apparecchio può essere utilizzato dai bambini a partire da 8 anni in su e da persone dalle ridotte capacità fisiche, sensoriali o mentali, oppure con mancanza di esperienza e di conoscenza se a loro è stata assicurata un'adeguata sorvegianza, oppure se hanno ricevutoistruzioni circal'uso insicurezza dell'apparecchio e hanno compreso i pericoli correlati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorvegianza.
Se il cavo di alimentazione dovesse essere danneggiato, delve essere sostituito solamente presso i centri di assistenza autorizzati dal costruttore, in modo da prevenire agli rischio.
Spagnere l'apparecchio e scollegarlo
durante le operazioni di riempimento e pulizia.
NON SMONTARE il ventilatore: quello ventilatore non è smontabile.
Siate consapevoli che alte livelli di umidità possono favorire la crescita di organismi biologici nell'ambiente.
Non consentire che la stanza in cui è utilizzato l'apparecchio diventi umida o bagnata. In caso di umidità, regolare l'emissione del vapore al minimo oppure utilizzato l'apparecchio in modo intermittente. Non permettere che i materiali assorbenti, come moquette, tappeti, tende, tendaggi o tovaglie, divertino umidi.
Scollegare l'apparecchio alla rete di alimentazione prima di esquire le operazioni riempimento e pulizia.
Non lasciare mai l'acqua nel serbatoio quando l'apparecchio non è utilizzato.
Svuotare e pulire l'apparecchio prima
di riporlo. Pulire l'umidificatore prima del successivo utilizzato.
Fare attentione a non rovesciare l'apparecchio.
ATTENZIONE: leggere attendamente il presente libretto in quanto contiene importanti istruzioni per la sicurezza di installmente, uso e manutenzione.
Istruzioni importanti da conservare per riferimenti futuri.
I bambini NON devono giocare con il dispositivo.
Questo appearecchio dovrà essere destinato solo all'uso per il quale è stato espRESSamenteconcepto; qualsiasi impiego non conforme alleindicazioni contenate nel presente manuale è da considerarsi impropriore e pericoloso. Il produttore non può essere ritenuto responsable pereventuali danni derivanti da utilizzo improprio e/o irragionevole.
Questo apparecchio NON è idoneo per impiego in ambienti con atmospere esplosee (con presenza di sostanze inflammabili sotto forma di gas, vapore, nebbia o polvere, in condizioni atmosferiche in cui, dopo l'accensione, la combustione si propaga nell'aria).
Gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, etc.) non devono essere lasciati alla portata di bambini o incapaci in quanto rappresentano potenziali fonti di pericolo.
L'installazione/assemblaggio del dispositivo dovrè essere effettuata/o secondo le prescrizioni del costruttore. Una errata procedura può causare danni a persone, animali o cose, per i quali il costruttore non può essere ritenuto responsable.
Posizionare ed utilizzare l'apparecchio su un piano d'appoggio orizzontale e stabile.
Prima di utilizzato l'apparecchio verificare visivamente l'integrità del medesimo e del suo cavo di alimentazione. In caso di dubbi rivolgersi a personale qualificato.
Prima di alimentare l'apparecchio accertarsi che i loro dati di targa (tensione e frequenza) siano rispondenti a quelli della rete di distribuzione elettrica e che la presa sia idonea al terminale del cavo di cui l'apparecchio è dotato.
Verificare che l'impiano elettrico utilizzato per l'alimentazione sia dotato delle adeguate protezioni a norma delle leggi in vigore.
NON alimentare l'apparecchio mediente prese multiple.
Evitare se possibile l'impiego di adattatori e/o prolonghe; qualora il loro
impiego si rendesse indispensableile utilizzato esclusivamente materiale conforme alle vigenti norme di sicurezza e nel rispetto dei parametri elettrici degli adattatori in questione.
L'apparecchio non deve essere acceso mediante temporizzatori esterni e/o altri dispositivi di controllo remoto non espessamente previsti dal presente manuale.
NONutilizzare ne conservare il dispositivo in prossimità di fonti di calore localizzate (caloriferi, stufe etc.).
NON immershere l'apparecchio in acqua o altri liquidi; in caso di caduta accidentallymente in acqua NON cercare di recuperarlo ma innanzitutto scollegare immediatamente il cavo di alimentazione alla presa elettrica.
Utilizzando l'apparecchio per la prima volta, assicurarsi di aver molto agli etichetta o foglio di protezione che ne impedisce il corretto funzionamento.
Collegare e scollegare il cavo di alimentazione con le mani asciutte e reggendolo saldamente.
Prima di inserire la spina nella presa di corrente assicurarsi che il pulsante di avviamento dell'apparecchio sia in posizione "OFF" (spento). Svolgere sempre totalmente il cavo di alimentazione upone evitare surriscaldamenti, evitare in agli caso di tenderlo (non tirarlo, strattonarlo ne utilizzato per trascinarre il dispositorio cui è collegato).
Evitare di posizionare il cavo di alimentazione su superfici abrasive o taglienti o comunique in positioni dove cui esere necessità danneggiato.
NON ostruire né totalmente né parzialmente le prese d'aria né inserinirvi oggetti all'interno.
Durante il funzionamento non toccare il dispositivo con parti del corpo bagnate o umide, in agli caso si consiglia di interporre fra se e il piano di appoggio un elemento isolante (ad esempio indossando scarpe con sua in gomma).
Durante I'uso l'apparecchio deve essere tenuto a distance di sicurezza da qualsiasi oggetto e/o sostanza infiammabile o potenzialmente esplosiva. In caso di funzionamento anomalo o di anomalie durante il funzionamento spagnere subito I'apparecchio, scollegarlo dall'alimentazione, verificare le cause delle anomalie riscontrate eventualmente con I'auto di personale qualificato. Evitare in agli caso di effettuare operazioni non previste dal presente manuale d'uso (come smontarlo e/o modificarlo).
Ricordarsi di scollegare sempre il cavo di alimentazione del dispositivo per periodi di inutilizzo prolongati, prima di riporlo e prima di effettuare qualiasi operazione di pulizia o manutenzione.
Conservare e utilizzato l'apparecchio esclusivamente in ambienti interni o in某一 caso protetto da agenti atmospherici come pioggia, irraggiamento diretto del sole o polvere.
L'apparecchio non è progettato per l'uso o la conservazione in esterno.
La pulizia e manutenzione del dispositivo NON deve essere effettuata da
bambini sulla supervisione di un attività.
Prima di scollegare l'apparecchio spegnerlo mediante l'apposto dato sul pannello di controllo.
Allorché si decide di non utilizzato più un appearecchio di questo tipo, si raccomanda di renderere innocue delle parti dell'apparecchio che possono costituire un pericolo per le personne o di smaltirle compatibilmente con le normative vigenti in merito.
NON alimentare il disposativoswana prima averlo correttamente assemblato seguito le istruzioni del presente manuale.
Posizione l'apparecchio ad una adeguata distanza da oggetti o pareti circostanti in modo tale che il suo funzionamento non possa essere causa di danni accidentali.
NONutilizzare il dispositivo in prossimità di fornelli a gas o fiamme libere in generale.
NONutilizzare il dispositivo in prossimità di tende o tessuti liberi.
NON appendere il ventilatore ad una parete od al soffitto salvo tale modalità di installatione non sia espressamente prevista e spiegata nel presente manuale.
NON coprire in alcun modo il disposittivo durante il funzionamento.
NON insere oggetti o parti del corpo nella griglia di protezione della ventola.
NON lasciare l'apparecchio incustodito per lunghi periodi durante il funzionamento.
NON rimanere esposti per lunghi periodi al flusso d'aria generato dal dispositivo in funzione, cui provocare danni alla salute.
Se il ventilatore deve essere immagazzinato per lungo tempo e non usato regolarmente, riporre il ventilatore nel suo imballo originale e metterlo in un luogo secco ed asciutto. Quando lo si usa per la prima volta dopo un lungo periodo di inutilizzato, controllare che il ventilatore sia pulito e che le pale del motore girino liberamente (a dispositivo non alimentato) sono alcun freno.
AVVERTENZE PER LE BATTERIE:
- TENERE LE BATTERIE FUORI DALLA PORTATA DEI BABBINI.
L'ingestione può provocare ustioni chimiche, perforazione dei tessuti molli e morte. Ustioni gravi possono insorgere entro 2 ore dall'ingestione. Consultare immediamente un medico.
- Non permettere ai bambini di sostituire le batterie.
- Inserire correttamente le batterie, facendo attenzione alle polarità (+ e -) marcate sulle batterie e sull'apparecchio.
- Le batterie non devono essere messe in cortocircuito.
- Non caricare le batterie.
- Non forzare la scarica delle batterie.
-
Non utilizzato tra loro batterie nuove e usate o batterie di diverso tipo o di diversi produttori.
-
Le batterie scariche devono essere rimosse immediatamente dall'apparecchio e smaltite correttamente, secondo le leggi in vigore.
- Non scaldare le batterie e non esporle a fonti di calore.
- Non saldare direttamente le batterie.
- Non smontare le batterie.
- Non deformare le batterie.
- Non buttare e non smaltire le batterie nel fuoco.
- Non mettere a contatto con l'acqua o l'umidità, in particolare nel caso in cui il contentatore della batteria dovesse essere danneggiato.
- Non encapsulare e non modificare le batterie.
- Conservare le batterie non utilizzate nel loro imballaggio originale lontano da oggetti metallici. Se già rimosse dall'imballaggio, non mischiare o mescolare le batterie.
- Se si intende non utilizzato l'apparecchio per un periodo di tempo prolongato, rimuovere le batterie.
- Pulire i contatti delle batterie e quelli dell'apparecchio prima di insertire le batterie.
- In caso di perdite dalle batterie, evitare qualsiasi contatto con il materiale fuoriuscito; in caso contatto, sciacquare la parte interessata con acqua e consultare un medico.

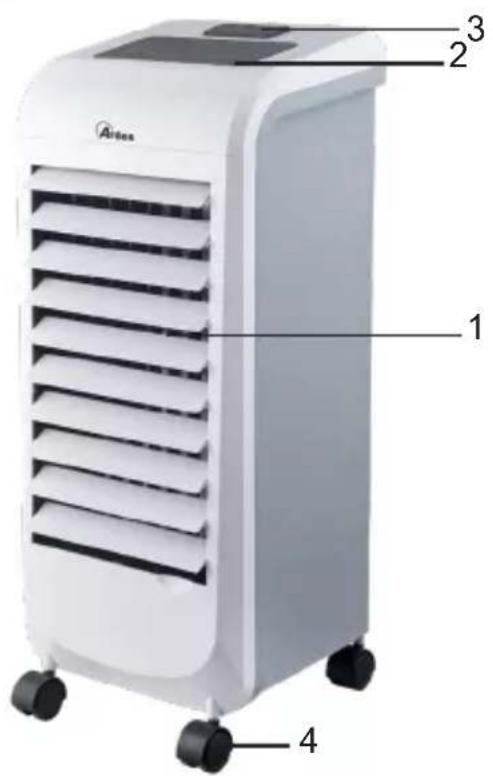

Informazioni tecniche
IT

- Griglia uscita dell'aria
- Pannello comandi
- Alloggiamento telecomando
- Ruote (4 pcs.)
- Filtro antipolvere

- Tampone di raffreddamento
- Manopola di aperture
- Serbatoio
- Cavo
- Contenitori del ghiaccio (2 pcs.)
Istruzioni d'uso
IT
Estrarre il prodotto alla scatola ed insere le ruote nei 4 fori situati sulla parte inferiore del prodotto spingendole sino a fine corsa.
Riempire il serbatoio:
- Estrarre parzialmente il serbatoio (Attenzione: il serbatoio dell'acqua non cui quod sono essere estratto completamente) dopo aver ruotato la manopola di apertura in posizione orizzontale.
- Versare acqua demineralizzata fredda e pulita nel serbatoio in modo che il livello dell'acqua sia compreso tra l'indicatore "Min" di minimo e "Max" di massimo.
- Per un maggior effetto rinfrescante inseire nel serbatoio dell'acqua i contentitori del ghiaccio forniti di serie precedentamente riempiti di acqua e posti nel congelatore sono al completo congelamento.
Richiudere il serbatoio.
ATTENZIONE!
- Prima di procedere al riempimento del serbatoio spegnere e scollegare l'unità alla presa di corrente.
- Nonaggiungere sostanze chimiche, oli o altri additivi nel serbatoio: esse deve essere riempito solo con acqua demineralizzata pulita (precedentente bollita) o acqua distillata.
- Utilizzare solo acqua fredda per riempire il serbatoio.
- Prestare attenzione al livello di acqua nel serbatoio:esso deve essere compreso tra l'indicatore "Min" (minima quantità di acqua) e "Max" (massima quantità di acqua).
- Cambiare frequently l'acqua nel serbatoio.
Posizione are il ventilatore su una superficie piana e stabile ed insertire la spina in una presa di corrente; l'unità émettera un suono "BIP" e l'indicatore luminoso 1 si accende sul pannello comandi. Il ventilatore è可供abile sia dal pannello comandiizzato sul corso principale sia dal telecomando fornito in dotazione.

Pannello comandi Telecomando
Pulsanti
A. On/Off
B. Velocità
C. Timer
D. Oscillazione
E. Raffrescamento
F. Funzione ionizzante
Indicatori luminosi
- Stand-by
- Velocità minima
- Velocità media
- Velocità massima
- Oscillazione
- Raffrescamento
- Funzione ionizzante
- Indicatore della temperatura
ambiente/ore timer - Indicatore timer attivo
Batterie
Il telecomando viene fornito con batteria (tipocR2025); rimuovere la plastica protettiva dal vano batteria del telecomando prima dell'utilizzo. Quando la batteria è esaurita,essa devese essere sostituita con una dello stesso tipo seguendo i disegni riportati sul retro del telecomando.
Pulsante ON/OFF (A):
- Premere il pulsante 'On/Off una volta per accendere il ventilatore. Il ventilatore visualizzera la temperature ambiente (indicatore luminoso 8) espressa in ^ C ed inizierà a funzionare alla velocità minima (il relativo indicatore luminoso 2 si accende sul pannello comandi).
- Premere il pulsante On/Off a prodotto acceso per spegnerlo.
Pulsante VELOCITA' (B):
- Premere il pulsante velocità a prodotto acceso per selezionare la velocità desiderata a scelta tra minima (indicatore luminoso 2), media (indicatore luminoso 3) o velocità massima (indicatore luminoso 4).
Pulsante TIMER (C):
- Premere il pulsante timer a ventilatore acceso per programmare lo spegnimento differito del ventilatore in un intervallo compreso tra 1 ora e 12 ore dal momento della programmazione. Ad agli pressione il tempo augenta di 1 ora e l'indicatore ore timer (8) alla il numero di ore impostate. Quando la funzione timer è attiva sul pannello comandi si accende l'indicatore 9. Per disattivare quello funzione premere il pulsante timer sono a che l'indicatore ore timer (8) visualizza 00 oppure spegnere manualmente il ventilatore.
Pulsante Oscillazione (D):
- Premere il pulsante oscillazione a ventilatore acceso per attivare l'oscillazione automatica da sinistra a destra delle alette verticali. Il relativo indicatore luminoso (5) si accende sul pannello comandi. Premere nuovamente il pulsante oscillazione (D) per disattivare但这a funzione.
Pulsante Raffrescamento (E):
- Premere il pulsante raffescamento a ventilatore acceso per attivare la funzione di raffescamento evaporativo ad acqua. Quando esta funzione è attiva sul pannello comandi si accende l'indicatore 6.
- Questa modalità prevede l'utilizzo di acqua. Verificare sempre il livello di acqua nel serbatoio prima di attivare esta funzione.
- I contentitori del ghiaccio in dotazione consentono di incrementare l'effetto rinfrescante: prima dell'utilizzo riempire i contentitori del ghiaccio con acqua e riporli nel congelatore fino a completo congelamento; successivement inserirli nel serbatoio dell'acqua facendo attenzione
che il livello d'acqua non superi la soglia massima.
- Per disattivare la funzione di raffescamento evaporativo ad acqua premere nuovamente il pulsante raffescamento. Quando la funzione di raffescamento evaporativo ad acqua è disattivata l'unità funziona come solo ventilatore.
Pulsante Funzione Ionizzante (F):
- Premere quello pulsante per attivare la funzione ionizzante; il relativo indicatore luminoso (7) si accende sul pannello comandi.
- Per disattivare esta funzione premere nuovamente il pulsante.
Manutenzione
IT
Prima di effettuare la pulizia ordinaria, spegnere il ventilatore e scollegare l'alimentazione di rete. Usare un panno morbido e asciutto per la pulizia esterna.
NON immergere il ventilatore in acqua, ne spruzzarlo con liquidi di alcun tipo.
NONutilizzare solventi oaltri prodotti chimici per la pulizia.
Quando non utilizzato, dopo la pulizia conservare il ventilatore in un luogo asciutto.
PULIZIA GIORNALIERA
Per ridurre la formazione di batteri ed il deposito di calcare, svuotare il serbatoio agli giorni après l'uso ed asciugarlo con un panno morbido e pulito.
Pulizia del filtro antipolvere:
premere verso il basso le due clip posizionate nella parte alta del filtrro antipolverre e rimuoverlo tirando gentilmente verso l'esterno. Sciacquare il filtrro con acqua corrente. Una volta asciutto riposizionale are il filtrro nella sua sede.
Pulizia del tampone di raffreddamento:
rimuovere ilhetto antipolverere come indicate sopr e successivement il tampone di raffreddamento; pulirlo con acqua corrente e reinserirlo nell'apposita sede.
Attenzione: l'unità non deve mai essere messa in funzione sera negra antipolvere e sera tampone di raffreddamento
Pulizia del serbatoio:
estrarre parzialmente il serbatoio e pulirlo con un panno soffice ed umido. Nel caso in cui ci fosso residui minerali sul fondo del serbatoio utilizzato un detergente neutro per la pulizia che deve essere sempre risciacquato con cura.
Sul fondo del serbatoio è presente un piccolo tappo in gomma che serve a svuotare il serbatoio completeness. Nel caso si renda necessaria但这a operazione posizionare un contentatore capiente molto al tappo di scolo del serbatoio e sollevare il tappo gentilmente in modo che l'acqua fuoriesca.
Attenzione: prima di riporre il ventilatore a fine stagione è consigliabile svuotare il serbatoio completeness ed asciugarlo accuratamente. Anche il filtro e il tampone di raffreddamento devono essere puliti e completeness asciutti prima di riporre il ventilatore.
Smaltimento
IMBALLAGGIO
Per rispetto l'ambiente, il materiale dell'imballaggio deve essere buttato correttamente rispettoando la raccolta differenziata.
Verifica le disposizioni del tuo comune.
| BATTERIE - Rimuovere le batterie dall'apparecchio prima dello smaltimento. Non gettare le batterie nei rifiuti domestici. Lo smaltimento delle batterie deve avvenire negli appositi contentitori o negli specifici centri di raccolta. L'adeguata raccolta differenziate contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute. Per rimuovere le batterie, seguire leindicazioni delle Istruzioni d'uso. |
| SMALTIMENTO Informazioneagliutenti:ai sensidell'art.26 del Decreto Legislativo14 marzo 2014,n.49"Attuazionedela direttiva 2012/19/UE sui rifiuti di apparecchiatureelettriche ed elettroniche (RAEE)"Il simbolo delcassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indicache il prodotto alla fine della propria vita utiledevesserecaccolto separatamente daglialtre rifiuti.L'utente dovrapertanto,conferire l'apparecchiatura giunta a fine vitaagli idoneicentri comunali di raccolta differenzianta dei rifiutelettrotecnici ed elettronici.In alternativa alla gestioneautonomaa possible consignare l'apparecchiaturache si desiderasalmtire al rivenditore,al momento dell'acquisto di una nuova apparecchiatura di tipoequivalente.Pressoinivenditori di prodotti elettronici con superficievd vendita di almeno \(400\mathrm{m}^2\) è inoltraposiblie consignare Gratisamente,senza obbligo diacquisto,i prodotti elettronici da smaltire con dimensioniinferiori a 25cm.L'adeguata raccolta differenziataper l'avvio successivo dell'apparecchiatura dismessaal riciclaggio,al trattamentoalelsmaltimentoambientalmente compatibile contribuisce ad evitarepossibili effetti negativissull'ambiente e sulla saluteefavorisce il reimpiego e/o riciclo dei materiali di cui ècomposta l'apparecchiatura. |
GARANZIA
Condizioni
La garanzia ha validità 24 mesi alla data d'acquisto.
La presente garanzia è valida solo se viene correttamente compilata ed accompaniesnata dallo scontrino fiscale che ne prova la data di acquireo.
L'apparecchio deve essere consegovato esclusivamente presso un nostro Centro Assistenza autorizzato.
Per garanzia si intende la sostituzione o la riparazione dei componenti dell'apparecchio che risultano difettosi all'origine per vizi di fabbricazione.
Viene comunique garantita l'assistenza (a pagamento)anche a prodotti fuori garanzia.
Il consumatore è titolare dei diritti applicabili alla legislazione nazionale disciplinante la vendita dei beni di consumo;但这a garanzia lascia inpregiudicati tali diritti.
La Casa costrutrice declina agli responsabilità per eventuali danni a persona, animali o cose, consequenti ad uso improperio dell'apparecchio e alla mancata osservanza delle prescrizioni indicate nell'apposito libretto istruzioni.
Limitazioni
Ogni diritto di garanzia e agli nostra responsabilità decadono se l'apparecchio è stato:
-Manomesso da parte di personale non autorizzato.
-Impiegato, conservato o trasportato in modo improprio.
Sono comunque esclude alla garanzia le perdite di prestazioni estetiche o tali da non compensettere la sostanza delle funzioni.
Se nonostante la cura nella selezione dei materiali e l'impegno nella realizzazione del prodotto che Lei ha appena acquistato si dovessero riscontrare dei difetti, o qualora avesse bisogno di informazioni, Vi consigliamo di Telefonare al rivenditore di zona.
