Eolo Mini Touch AR5R05T - Aire Acondicionado ARDES - Manual de uso y guía de instrucciones gratis

Marca	Ardes
Modelo	Eolo Mini Touch AR5R05T
Tipo de producto	Acondicionador evaporativo (refrescador de aire)
Alimentación	220-240 V ~ 50 Hz
Potencia	70 W (estimación)
Capacidad del depósito de agua	Aprox. 5 L (estimación)
Velocidades	3 (mínima, media, máxima)
Modos de funcionamiento	Normal, Natural, Nocturno
Temporizador (Timer)	0,5 h a 7,5 h en pasos de 0,5 h
Oscilación	Automática izquierda-derecha de las aletas verticales
Función de refrigeración	Por evaporación de agua con contenedores de hielo
Tipo de control	Panel táctil + mando a distancia
Pila del mando a distancia	CR2025 3V
Filtro de polvo	Lavable con agua corriente
Almohadilla de refrigeración	Lavable y reutilizable
Ruedas	4 ruedas para movilidad
Asa de transporte	Integrada
Nivel sonoro	≤ 65 dB(A) (estimación)
Peso	Aprox. 5 kg (estimación)
Dimensiones (L x P x H)	Aprox. 30 x 30 x 70 cm (estimación)
Garantía	24 meses
Uso	Solo interior
Mantenimiento	Vaciar y limpiar el depósito diariamente; limpiar el filtro y la almohadilla de refrigeración regularmente
Seguridad	No desmontar el ventilador; no usar sin filtro; supervisión para niños < 8 años

Preguntas frecuentes - Eolo Mini Touch AR5R05T ARDES

¿Cómo llenar el depósito de agua?

Apague y desenchufe el aparato. Gire la manija de apertura a la posición horizontal y extraiga parcialmente el depósito. Vierta agua desmineralizada fría y limpia entre los niveles Min y Max. Cierre el depósito.

¿Puedo usar cubitos de hielo o contenedores de hielo?

Sí, para un mayor efecto refrescante, llene los dos contenedores de hielo suministrados con agua, colóquelos en el congelador hasta que se solidifiquen, luego insértelos en el depósito de agua. Asegúrese de que el nivel de agua no supere el máximo.

¿Cómo ajustar el temporizador (timer)?

Pulse el botón Timer (D) cuando el aparato esté encendido. Cada pulsación aumenta la duración en 0,5 h, de 0,5 h a 7,5 h. Los indicadores 0.5H, 1H, 2H, 4H se encienden para indicar la programación. Para cancelar, pulse hasta que ningún indicador esté encendido.

¿Qué hacer si el aparato no se enciende?

Verifique que el enchufe esté correctamente conectado y que el tomacorriente funcione. Asegúrese de que el depósito de agua esté en su lugar y que el nivel de agua sea adecuado. Si el problema persiste, contacte al servicio postventa.

¿Cómo limpiar el filtro de polvo?

Desatornille el tornillo en la parte superior del filtro, retire con cuidado el filtro, enjuáguelo con agua corriente, séquelo completamente, luego vuelva a colocarlo fijándolo con el tornillo. Nunca use el aparato sin filtro.

¿Cómo limpiar el depósito de agua?

Extraiga parcialmente el depósito y límpielo con un paño húmedo. En caso de depósitos minerales, use un producto limpiador neutro y enjuague abundantemente. Antes del almacenamiento estacional, vacíe y seque completamente el depósito.

El mando a distancia no funciona, ¿qué hacer?

Retire la película protectora del compartimento de pilas. Verifique que la pila CR2025 esté correctamente insertada (respete las polaridades). Si la pila está agotada, reemplácela por una nueva del mismo tipo. Dirija el mando a distancia hacia el receptor del aparato.

¿Puedo usar el aparato sin agua?

Sí, puede desactivar la función de refrigeración pulsando el botón Refrigeración (F). El aparato funcionará entonces como un simple ventilador.

¿Qué tipos de agua puedo usar?

Use exclusivamente agua desmineralizada (o destilada) fría y limpia. Nunca agregue productos químicos, aceites o aditivos, ya que pueden dañar el aparato.

¿Cómo mantener el aparato al final de la temporada?

Vacíe completamente el depósito y séquelo. Limpie el filtro de polvo y la almohadilla de refrigeración, y asegúrese de que estén completamente secos. Vuelva a colocar el aparato en su embalaje original y guárdelo en un lugar seco y libre de humedad.

MANUAL DE USUARIO Eolo Mini Touch AR5R05T ARDES

ES INSTRUCCIONES PARA EL USO

RAFFRESCATORE EVAPORATIVO

AIR COOLER

CLIMATISEUR A ÉVAPORATION D'EAU

Kühler

ENFRIADOR EVAPORATIVO

AR5R05T

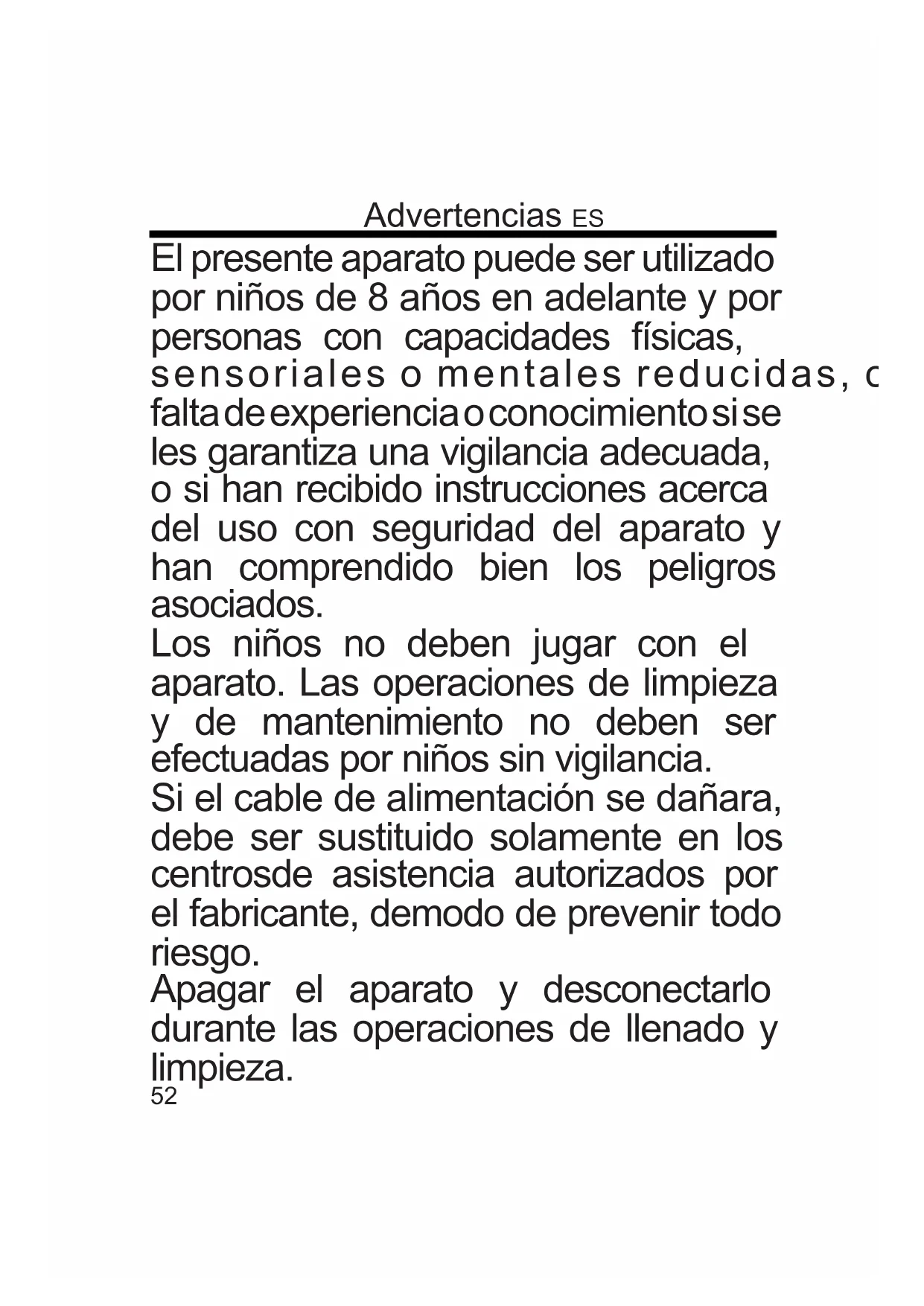

El presente aparato puede ser utilisé por niños de 8 años en adelante y por personas con capacities físicas, sensoriales o mentalares reducidas, c跑道 de experiencia o conocimiento sise les garantiza una vigilancia adecuada, o si han recibido instrucciones acerca del uso con seguridad del aparato y han comprehindo bien lospeligos asociados.

Los niños no deben usar con el aparato. Las operaciones de limpieza y de mantenimiento no deben ser efectuadas por niños sin vigilancia.

Si el cable de alimentación se dañara, debe ser sustituido solamente en los centrosde asistencia autorizados por el fabricante, demodo depreventir todo riesgo.

Apagar el aparato y desconectarlo durante las operaciones dellenado y limpieza.

NO DESMONTAR el ventilador: este ventilador no es desmontable.

Tenga en cuenta que los altos niveles de humedad peuvent promover el crescimiento de organismos biológicos en el medio ambiente.

No permita que la habitaciononde se utilizes el aparato se humedezca o se moje. En caso de humedad, ajuste la emisión de vapor al minimum o utilise el aparato de forma intermitente. No permita que se humedezcan materiales absorbentes, como alfombras, tapetes, cortinas, cortinas o manteles.

Desconectar el aparato de la alimentacion durante las operaciones dellenado y limpieza.

Nunca deje agua en el tanque cuando el aparato no está en uso.

Vacia y limpie el aparato antes de guardarlo. Limpie el aparato antes del proxiesimo uso.

Atencion a no volcar el aparato.

ATENCLON: leer atentamente el presente manual ya que contiene instrucciones importantes para la seguridad durante la instalacion, uso y mantenimiento.

Instrucciones importantes de conservar para futuras referencias.

Los niños NO debenugalgar con el dispositivo.

Este aparato deben estar destinado solo al uso para el which ha sido expresamente créé; cualesrie empleo no conforme con las indicaciones containidas en el presente manual es de considerar inadequado y peligioso. El fabricante no pueda ser considerado responsable por eventuales daños derivados por un uso inadequado e/o irracional.

Este aparato NO es idoneo paraemploi en ambientes con atmóferas explosivas (con presencia de sustancias inflamables en forma de gas, vapor, neblina o polvo, en conditiones atmóféricas donde, après del encendido, la combustión se propaga en el aire).

Los elementos del embalaje (bolsas de plástico, poliestireno expandido, etc.) no deben ser dejados al alcance de niños o personas con capacities reduidas ya que representan potecillas fuentes de peligro.

La/el instalacion/ensamblaje del dispositivo deben ser efectuada/o según las prescripiones del fabricante. Un procedimiento errado puede causar daños a personas, animales o cosas, de los cuales el fabricante no pueda ser considerado responsable.

Colocar y utiliser el aparato en un nivel de apoyo horizontal y estable. Antes de utiliser el aparato verificar visualmente la integridad del mismo y de su cable de alimentacion. En caso de dudas dirigirse a personalrial significado.

Antes de alimentar el aparato asegurar de que sus datos de placata (tension y Frequencia) correspondan con los de la red de distribución electrica y que la toma sea adecuada al terminal del cable del cui que está dotado el aparato.

Verificar que la instalacion electrica realizada para la alimentacion estedotada de las protecciones adecuadas de acuerdo con las leyes vigilentes. NO alimentar el aparato mediante tomas multiles.

Evitar si es posible el empleo de adaptadores y/o alargadores; en caso de que su empleo fueranecessaryutilizarexclusivamente material conforme con las normasvigentes de seguridad y en el respeto de los parámetros electricos de los adaptadores en cuestion.

El aparato no debe ser encendido mediante temporizadores externos y/uthersdispositivosdecontrolremoto noexpressamenteprevistos por el presentemanual.

NO utiliser ni conservar el dispositivo cerca de fuentes de calor localizadas (calentadores, estufas etc.).

NO sumergir el aparato en agua u或者其他 liquidos; en caso de caía accidentalmente en agua NO tratar de recuperarlo sino primero que 54

nada desconectar inmediamente el cable de alimentacion de la toma electrica.

Utilizando el aparato por primera vez, asegurarse de haber quitado la etiqueta o la hora de proteccion que impida el correcto funcionaimiento. Conectar y desconectar el cable de alimentacion con las manos secas y cogiendolo firmamente.

Antes de conectar el enchufe en la toma de corriente asegurarse de que el botón de encendido del aparato está en posición "OFF" (apagado).

Desenrollar siempre totalmente el cable de alimentacion con el fin de evaporar recalentamenti, evaporar en todo caso tenderlo (no halarlo, tirconarlo, ni utilizeslro para arrastrar el dispositivo donde está connectado). Evitar colocar el cable de alimentacion en superficies abrasivas o cortantes o de在哪quer modo donde pueda danarse fácilmente.

NO obstruir ni total ni parcialmente las tomas de aire ni introducir objetos en el interior.

Durante el funciona no tocar el dispositivo con partes del cuerpo mojadas o humedes, en todo caso se recomienda colocar entre usted y el nivel de apoyo un elemento aislante (por exemple utilizing calzado con suea en goma).

Durante el uso el aparato debe ser tenido a distancia de seguridad de cadaquier objecto y/o sustancia inflamable o potencialmente explosiva.

En caso de configuracion anomalo o de anomalias durante el configuracion apagar inmediamente el aparato, desconectarlo de la alimentacion, verificar las causas de las anomalias detectadas eventualmente con laapia de personalriallicado. Evitar en todo caso efectuar operaciones no previstas por el presente manual de uso (como desmontarlo y/o modificarlo).

Recordar siempre desconectar el cable de alimentación del dispositivo por periodos de inutilización prolongados, antes de volver a colocarlo y antes de efectuar cualquier operación de limpieza o mantenimiento.

Conservar y utiliser el aparato exclusivamente en ambientes internos o en todo caso protegido de agentes atmosféricos como lluvia, rayos directos del sol o polvo.

El aparato no está disnado para el uso o la conservacion en exteriores. La limpieza y elostenimiento del dispositivo NO debe ser efectuado por niños sin la supervision de unadulto.

Antes de desconectar al除去 apagarlo mediate el respectivo mando en el panel de control.

En caso de que se decide no utilizes más un aparato de este tipo, se recomienda hacer inocuas las partes del aparato que pueda constituir un peligro para las personas o eliminarlas de acuerdo con las normativas vigentes al respecto.

NO alimentar el dispositivo sin primero haberlo ensamblado correctamente siquiendo las instrucciones del presente manual.

Colocar el aparato a una distancia adecuada de objetos o paredes

circundantes de modo tal que su funciona no pueda ser causa de daños accidentales.

NO utilizear el dispositivo cerca de hornillas de gas o llamas libres en general.

NOutilizar el dispositivo cerca de cortinas o tejidos libres.

NO colgar el ventilador a una pared o en el techo salvo que tal modalidad de instalacion no esté expresamente prevista y explicada en el presente manual.

NO cubrir de ningún modo el dispositivo durante el funcionajo.

NO introducir objetivos o partes del cuerpo en la rejilla de proteccion del aspa.

NO除外 el aparato sin vigilancia por largos periodos durante elFuncionamento.

NO permanecer expuestos por largos periodos al flujo de aire generado por el dispositivo en funciona, pueda provocar daños a la salute.

Si el ventilador debe ser almacenado por largo tiempo y no uso regularamente, volver a colocar el ventilador en su embalaje original yponerlo en un lugar seco. Cuando se usa por primera vez después de un长大o periodo de inutilizacion, controlar que el ventilador esté limpio y que las palas del motor giren libremente (con el dispositivo no alimentado) sin ningún freno.

ADVERTENCIAS PARA LAS BATERIAS:

1. MANTENER LAS BATERIAS FUERA DEL ALCANCE DE LOS NINOS. La ingestionuedeprovocarquemadurasquimicas,perforacionde los tejidos blandos y la muerte.Al cabo de 2 horas de la ingestionuenpensenstarse quemaduras graves.Acuda inmediatamentea un medico.
2. Las baterías noSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEO
3. Introduzca correctamente las baterias, prestando atencion a la polaridad (+ y-)Marcadas en las bateria y en el aparato.
4. Las baterías no deben cortocircuitsare.
5. No cargar las baterías.
6. No forzar la descarga de las baterias.
7. No usar baterías新品as junto con las usadas, tampoco utilise baterías de othero tipo o de others fabricantes.
8. Las bacterias agotadas deben retirarse inmediamente del aparato y ser eliminadas correctamente, según las leyes vigentes.
9. No calendar las baterias ni exponerlas a fuentes de calor.
10. No soldar directamente las baterías.
11. No desmontar las baterias.
12. No deformar las baterias.
13. No arrojar ni eliminar las baterías en el fuego.
14. Noponer en contacto con el agua o la humedad, en particular en el caso de que el contentedor de la bateria estuviera dañado.

15. No encapsular ni modificar las baterias.

16. Conservar las baterías no usadas en su embalaje original, lejos de objetos metálicos. Cuando se hayan retirado de su embalaje, no mezcle las baterías.

17. En caso de que no se utilizes el aparato durante un periodo de tiempo prolongado, retire las baterías.
18. Limpie los contactos de las baterías y aquellos del aparato antes de introducir las baterías.
19. En caso de perdidas por las baterías, eliminar todo tipo de contacto con el materialVERTIDO, en caso de contacto, enjuague la parte afectada con agua yakra a un medico.

Informaciones sociales ES

1. Rejilla de salute del aire
2. Panel de mandos
3. Pantalla
4. Telemando
5. Asa

6. Ruedas (4 piezas)

7. Filtro antipolvo

8. Tapón de enfiambre
9. Mando de aperture
10. Depóstito
11. Cable
12. Conteditor del hielo (2 piezas.)

Extraer el producto de la caja y colocar las ruedas en los 4 agujeros situados en la parte inferior del producto empujándolas hasta fin de recorro.

Llenar el deposto:

• Extraer parcialmente el deposito (Atencion: el deposito del agua no pueda ser extraido Completely) afterwards beber girado el mando de aperture a posicion horizontal.
• Verter agua desmineralizada fria y limpia en el deposito de modo que el nivel del agua está comprenderido entre el indicator "Min" de minimum y "Max" de maxiimo.
• Para un efecto refrescante mayor introducir en el deposito del agua los contenedores de hielo suministrados de series antes llenados de agua y;puestos en el congelador hasta la congelacion completa.
• Volver a cerrar el deposito.

ATENTION!

• Antes de proceder alllenado del deposito apagar y desconectar la unidad de la toma de corriente.
• No/agregar sustancias químicas, aceites u outros aditivos en el deposto: este debe llenarse solo con agua desmineralizada limpia (previamente hervida) o agua destilada.
• Utilizar solo agua fria para llenar el deposto.
• Prestar atencion al nivel de agua en el deposito: este debe estar comprenderido entre el indicator Min" (minimacantidadde agua) y "Max" (maximacantidadde agua).

Colocar el ventilador en una superficie plana y estable y conectar el enchufe en una toma de corriente; la unidad emitirá un sonido "BIP". El ventilador se puedaordenar tanto desde el panel de mandos colocado en el cuerpo principal como desde el telemando suministrado en dotacion.

Panel de mandos Telemando

Botones:

A. On/Off
B. Velocidad
C. Modalidad
D. Timer
E. Oscilación
F. Refrescamento

Indicadoresluminosos

1a. Velocidad minima
1b. Velocidad media
1c. Velocidad maxima
2. Timer
3. Modalidad nocturna
4. Modalidad natural
5. Standby
6. Refrescamento
7. Oscilación

Baterías

El mando a distancia se suministra con bateria CR2025 3V; retire el plástico protector del compartmento bateria del mando a distancia antes de uso.

Cuando la batería está agotada, debe ser sustituida por otra del mismo tipo.

Para remove la bateria, seguir los dibujos signalados en la parte trasera del telemando.

Botón ON/OFF (A):

• Pulse este botón para encender el aparato cuando está apagado. El aparato se enciende en modo velocidad minima (piloto 1a encendido).
• Pulse este botón para apagar el aparato cuando está funciona.

Botón VELOCIDAD (B):

• Pulsar el botón Velocidad con el ventilador encendido para seleccionar la velocidad deseada OPCIONALES entre minima, media y maxima. La velocidad seleccionada es indicada por el indicator luminoso encendido en el panel de mandos: (1a) velocidad minima, (1b) velocidad media, (1c) velocidad Tmaxima.

Botón Mode (C)

• Pulsar este botón con el ventilador encendido para seleccionar la modalidad de funciona bajo se consideran: normal, natural (el indicator luminoso 4 parpadea en el panel de mandos) o nocturna (el indicator luminoso 3 se enciende en el panel de mandos).

Botón TIMER (D):

• Pulsar el botón Timer con el ventilador encendido para programar el apagado diferido del ventilador en un intervalo entre 0,5 horas y 7,5 horas desde elmomento de la programación. Con cada presión el tiempo-aumenta 0,5 horas y losindicadores luminosos relativos al timer (indicados con 0,5H,1H,2H,4H) se encienden en el panel demandos. Cuando todos losindicadores estáapagadosignificaqe el timer no ha sido configurado y que el producto funciona arde modocontinuo hasta el apagado manual.

Botón OSCILACION (E):

• Pulsar el botón Oscilación con el ventilador encendido para activar la oscilapia automatica de izquierda ackecha de las aletas verticales. El relativo indicador (7) se enciende en el panel de mandos. Pulsar-Newamente el botón Oscilación para desactivar esta direccion; el indicator luminoso (7) se apaga en el panel de mandos.

Botón REFRESCAMIENTO (F):

• Pulsar el botón Refrescimiento (F) con el producto encendido para activar la función de refrescimiento evaporativo con agua.
  -Esta modalidad prevé el uso de agua. Verificar siempre el nivel de agua en el deposito antes de activar esta función. Los contenedores del hielo suministrados permiten incrementar el efecto refrescante: antes del uso llenar los contenedores del hielo con agua y colocarlos en el congelador hasta la completenessa congelacion; bajo introducirlos en el deposito del agua prestando atencion a que el nivel de agua no supere el umbral maximo. Cuando la direccion de refrescamente evaporativo con agua está activa el indicator luminoso (6) está encendido en color rojo en el panel de mandos.
• Para desactivar la referencia de refrescamento evaporativo con agua:
• pulsar el botón Refrescimiento (F) para desactivar la función de refrescimiento evaporativo con agua.
• Cuando la funciona de refrescimiento evaporativo con agua está desactivada el indicator luminoso (6) está apagado en el panel demandos y launidad funciona solo como ventilador.

Antes de efectuar la limpieza ordinaria, apagar el ventilador y desconectar la alimentacion de red.

Usar un paño suave y seco para la limpieza externa.

NO sumergir el ventilador en agua, ni rociarlo con liquidos de ningún tipo.

NOutilizar solventes uothers productos quimicos para la limpieza.

Cuando no es正常使用, después de la limpieza conservar el ventilador en un lugar seco.

LIMPIEZA DIARIA

Para reducir la formacion de bacterias y el deposito de calcareo, vinciar el deposito cada día afterwards del uso y secarlo con un paño suave y limpio.

Limpieza del filtró antipolvo, Limpieza del tapón de enfiambre:

Desenroscar el tornillo situado en la parte alta del filtro antipolvo y removel el filtro antipolvo halandolo suavamente hacia afuera. Aclarar el filtro con agua comun. Una vez secado volver a colocar el filtro en su lugar y asegurarlo con el tornillo desenroscado antes.

Atencion: la unidad no debe nunca ser puesta en functionamento sin bajo antipolvo y sin tapon de enfiambre

Limpieza del deposito:

Extraer parcialmente el deposito (Atencion: el deposito del agua no suece ser extraido completeness) y limpiarlo con un pano suave y humedo. En el caso de que hubiera residuos minerales en el fondo del deposito utilizing un detergente neutro para la limpieza que debe ser siempre enjuagado con cuidado.

Atencion: antes de volver a colocar el ventilador al final de estacion se recomienda vinciar el deposito Completely y secarlo cuidadosamente.heiroil fioy el tapon de enfiamento deben ser limpiados y secados completely antedes volver a colocar el ventilador.

ELIMINACION

BATERIAS - Retire las baterías del aparato antes de eliminarlas. No arrojar las baterías en los residuos domesticos. Las baterías deben ser eliminadas en los recipientespecíficos o levándolas a los centroidos de recogida correspondientes. La recogida selectiva adecuada contribuye aatarlosposibleseffectos negativos para el medio ambientey la salute. Paraunarilasbaterías, sigalasinstruetionesde las INSTRUCCIONDEUSO.

INFORMACION A LOS USUARIOS "Aplicación de la Directiva 2012/19/EU sobre Residuos de Aparatos Eléctricos y Electrónicos (RAEE)", concerniente al uso reducido de sustancias peligrosas en equipos electricos y electrónicos, como a la eliminación de residuos". El símbolo del contentedor marcado con una X SIGNALADO en el equipo o en la confeción indica que el producto al final de su vidaforkiDebe ser recogido separadamente de los otros desechos. El usuario por lo tanto tendrá queentaragel equipo quelegó al final de su vidaa los centros comunales de recogida diferenciada de desechos electricos y electrónicos idoneos. Para más detalles, por favor contactar a la autoridad local correspondiente. La adequueda recogida diferenciada para el envio sucesivo del equipo al reciclaje, al tratamiento y a la eliminación ambientalmente compatible contribuye aatar posibles efectos negativos en el ambiente y en la salute y favorece el reutilizo y/o reciclado de los materiales quephoncen el equipo. La eliminación abusiva del producto por parte del usuario dará lugar a la aplicación de multas administrativas de conformidad con las leyes en vigor.

GARANTÍA

Condieiones

La garantía tiene validez de 24 meses desde laecha de la compra.

La presente garantía es valida solo si es correctamente llenada yacompañada de la factura fiscal que certifica la Fecha de la compra.

El aparato de ser entrega exclusivamente en un Centro de Asistencialedge autorizzato.

Por garantía se entiende la sustitución o la reparación de los componentes del aparato que resultan defectuosos en el origin por defectos de fabricación.

Está de todos modelos garantizada la asistencia (con pago) inclujo en produits fuera de garantía.

El consumidor es titular de los derechos aplicables por la leyislación nacional que disciplina la vente de los bienes de consumo; esta garantíadea sin perjuicio这些东西 Rights.

La Casa fabricante declina toda responsabilidad por eventuales daños a personas, animales o cosas, consecuencia de uso inadequado del aparato y la inobservancia de las prescrições indicadas en el respectivo manual de instrucciones.

Limitaciones

Todo derecho de garantía y toda responsabilidad nuestra decaen si el aparato ha sido:

• Manipulado por parte de personal no autorizzato.

• Empleado, conservado o transporte de manière inadequada.

Están de todosmosoexcluidasde la garantíaslasperdidas deprestacionesestéticasotalesde nocomprometerla sustanciade lasfunrientos.

Si, no obstarce el cuidado en la seleccion de los materiales y el empeño en la realizacion del producto que ha apenas comprado se detectaran defectos, o en caso de que necessitara informacion, le recomendamos llamar al revendedor de zona

Poly Pool S.p.A. Via Sottocorna, 21/B

24020 Parre (Bergamo) - Italy

Tel. [phone] r.a. - Fax [phone]

http://www.ardes.it - e-mail: [e-mail]

MADE IN CHINA
