MANUALE UTENTE AVerVision M70W AVer

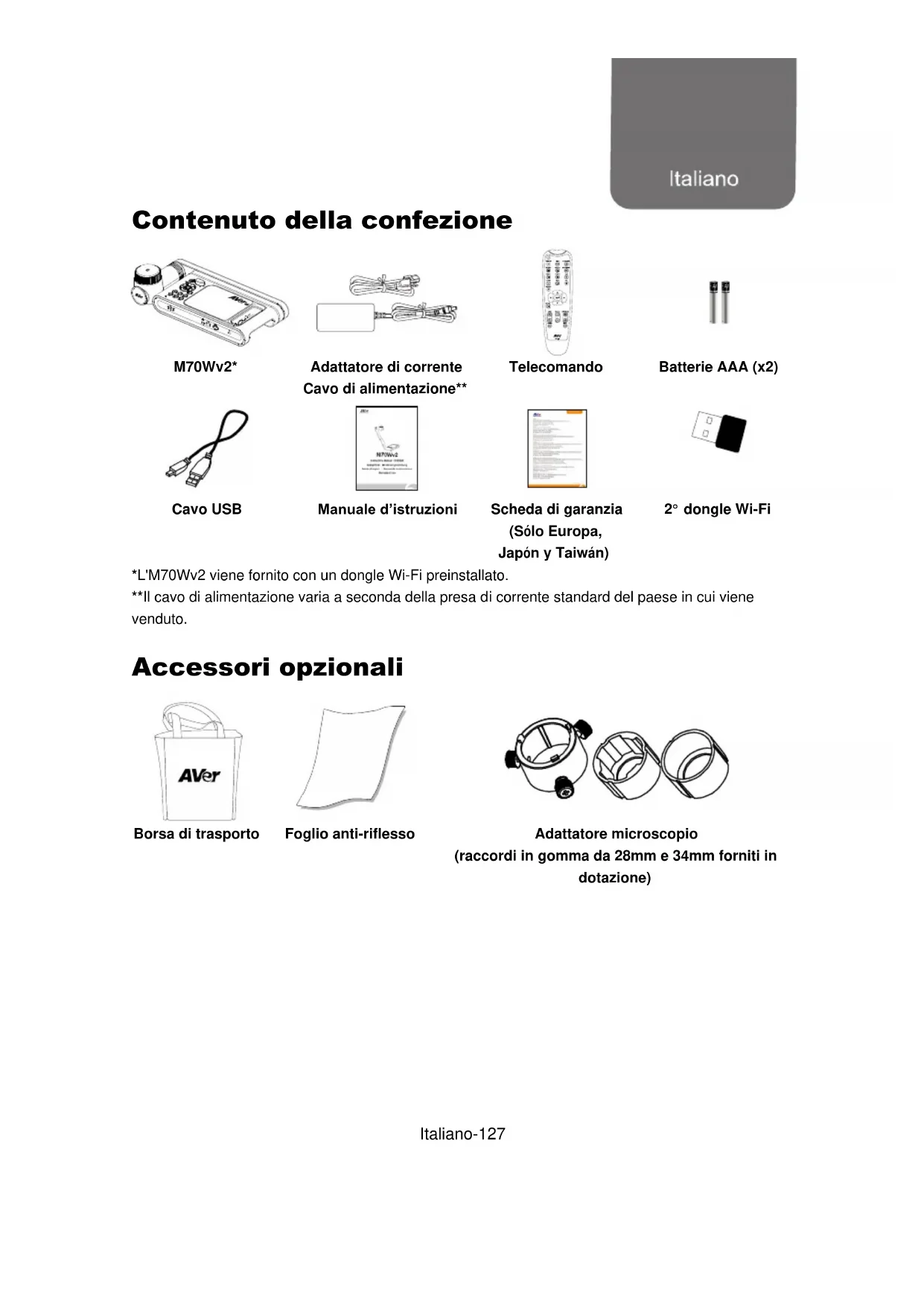

Contenuto della confezione

M70Wv2*

Adattatore di corrente Cavo di alimentazione**

Telecomando

Batterie AAA (x2)

Cavo USB

Manuale d'istruzioni

Scheda di garanzia (Sólo Europa, Japon y Taiwan)

2^ dongle Wi-Fi

*L'M70Wv2 viene fornito con un dongle Wi-Fi preinstallato.

**Il cavo di alimentazione varia a seconda della presa di corrente standard del paese in cui viene venduto.

Accessorio opzionali

Borsa di trasporto

Foglio anti-riflesso

Adattatore microscopio
(raccordi in gomma da 28mm e 34mm forniti in dotazione)

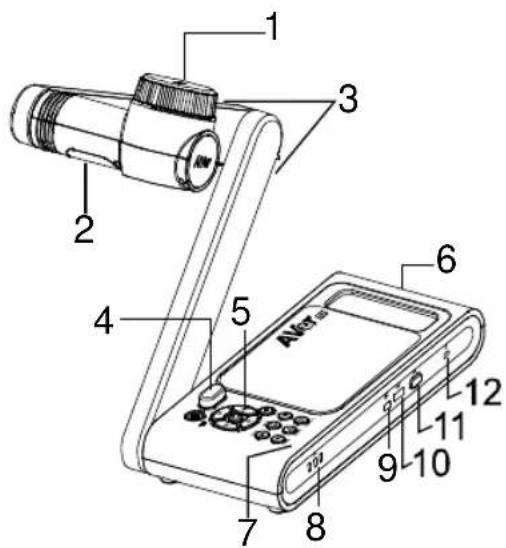

Panorama

1. Testa della telecamera
2. Illuminazione LED
3. Braccio
4. Sensore IR
5. Pannello di controllo

6. Impugnatura

7. MIC integrato

8. Spia della batteria
   9.Porta mini-USB
9. Porta USB
10. Dongle Wi-Fi

11. Blocco Kensington

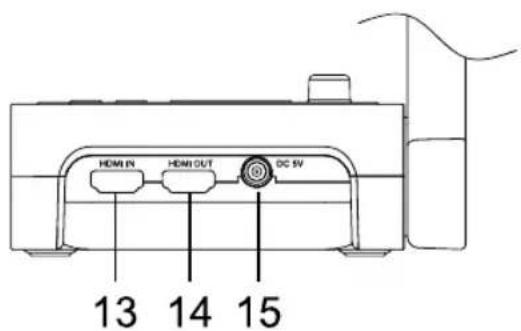

12. Ingresso HDMI

13. Uscita HDMI
14. Jack di alimentazione CC

Chiave Composita

FACTORY RESET

Ripristino alle impostazioni predefinite di fabbrica.

RESOLUTION

Premere per passare da una modalità all'altra:

• Rileva automaticamente la risoluzione migliorare (4K, 720P, 1080P)
• 1024x768 (Se supportato dal dispositorio HDMI)
• 4K 60Hz (se supportata dal dispositivo HDMI)

MODE

Premere per spostarsi fra le seguenti modalità:

Normale, Movimento, Alta qualità, Microscopio, Infinito, Macro

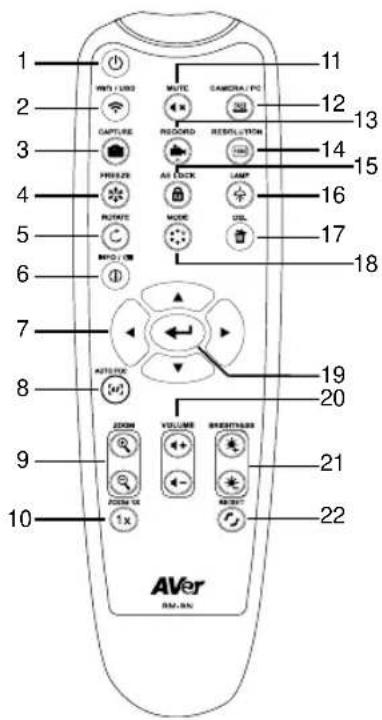

Telecomando

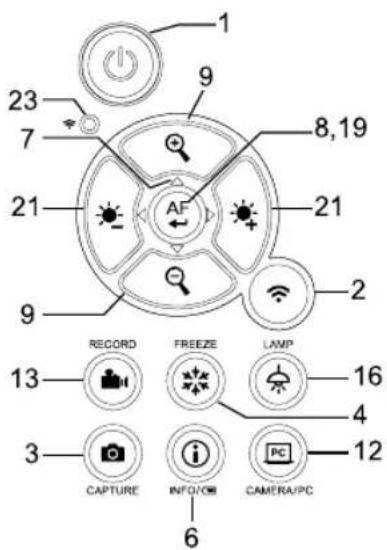

Pannello di controllo

Italiano-129

Nome	Funzione
1. CALIMENTAZIONE	Accende/spegne/mette in standby l'unità.* *La modalità standby è supportata quando l'alimentazione è collegata.
2. Wi-Fi/USB	Si sposta fra la modalità Wi-Fi e USB.
3. CATTURA	Cattura l'imagine fissa in modalità Videocamera. In modalità di acquisizione continua, premere di nuovo quello pulsante per fermare.
4. BLOCCA	Blocca le immagini in diretta.
5. RUOTA	Ruota l'imagine di 0/180° in modalità Fotocamera.
6. INFO/ ☐	Premere per visualizzare le informazioni di sistema e lo stato di carica della batteria.
7. ▲,▼,▲, & ▲	Pan e ingrandimento imagine in streaming dal vivo.
8.MESSA A FUOCO AUTOMATICA	Regola automaticamente la messa a fuoco.
9. ZOOM +/-	Aumenta/reduce l'ingrandimento imagine in modalità fotocamera.
10. ZOOM 1X	Resetture il livello di zoom al 100%.
11. DISATTIVA AUDIO	Impostare il volume su disattiva audio.
12. TELECAMERA / PC	Passare il segnale video fra fotocamera e computer alla porta di ingresso HDMI
13. REGISTRAZIONE	Avviare/interrompere la registrazione audio & video. La registrazione video più essere salvata solo in un drive flash USB.
14. RISOLUZIONE	Premere per spostarsi fra le seguenti modalità: - Rileva automaticamente la risoluzione migliorare (4K, 720P, 1080P) - 1024x768 (Se il dispositivo HDMI la-supporta) - 4K 60Hz (Se il dispositivo HDMI la-supporta)
15. BLOCCO AE	Blocca l'esposizione per interrompere la
	ricercare, da parte di M70Wv2, dell'esposizione ottimale.
16. LAMP	Accende o spegne la luce superiore.
17. ELIMINA	Elimina l'immagine/video selezionati in modalità di Riproduzione.
18. MODALITÀ	Premere per alternare fra Normale, High frame, e Alta Qualità, Microscopio, Infinito, o modalità Macro.
19. ←	Effettuare una selezione.
20. VOLUME +/-	Regolare il volume.
21. LUMINOSITA +/-	Regolare la luminosità.
22. RESET +/-	Ripristino alle impostazioni predefinite di fabbrica.
23. Spia Wi-Fi	Spia di stato Wi-Fi: rimandiamo alla sezione spia LED

Spia LED

Nome	Indicatore di stato
Alimentazione	Verde fisso: Alimentazione Nessuna spia Spegnimento Rosso fisso: Modalità standby* *La modalità standby è supportata quando l'alimentazione è collegata.
Batteria	Verde fisso (x3): La batteria è carica (100%-60%) Verde fisso (x2): La batteria è al 60%-30% Verde fisso (x1): La batteria è al 30%-5% Rosso fisso (x1): La batteria è al 5%-0% Rosso lampeggiante (x1): La batteria è scarica Arancione fisso (x3): La batteria ha un comportamento anomalo
Wi-Fi	Blu fisso Modalità AP Pronta / STA connesso Blu lampeggiante lento: Connessione del software con la telecamera Blu lampeggiante breve: Crea modalità AP / connessione STA Verde fisso: Modalità Miracast pronta Verde lampeggiante lento: Avvio streaming Miracast Verde lampeggiante veloce: Scansione dispositivo Miracast / connessione in corso

[Nota]

La batteria sera Completely scarica per un utilizzo a lungo termine. Non sostuire la batteria da soli. Si prega di contattare il proprio rivenditore.

Collegamento del disposativo

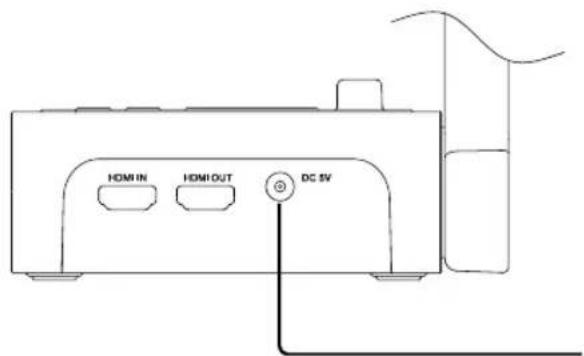

Carica la tua fotocamera

La fotocameraiene fornita con una batteria integrata. Prima diutilizzarlo per la prima volta, caricarlo per almeno 3 ore.Collegare a una presa di corrente utilizzato l'adattatore di alimentazione e il cavo di alimentazione inclusi.

3 Luci verdi lampeggianti: in carica

3 luci verdi fisse: carica

Adattatore di alimentazione cavo di alimentazione

• É inottre possible utiliser un computer per caricare la fotocamera.

• La fotocamera non deve essere in funzione. Una luce rossa fissa sul pulsante di accensione indica che è in modalità Standby.

• Collega il cavo USB in dotazione alla porta mini USB della fotocamera e collega l'altra estremità a una porta USB del computer. La ricarica con un computer sare è più lenta.

Se la fotocamera è bloccata, premere + per riavviarla.

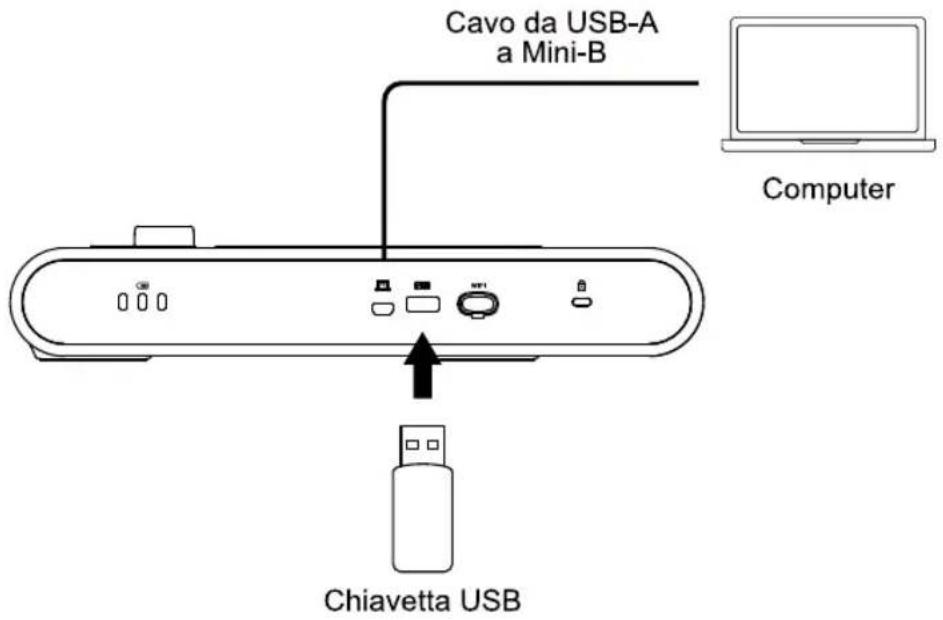

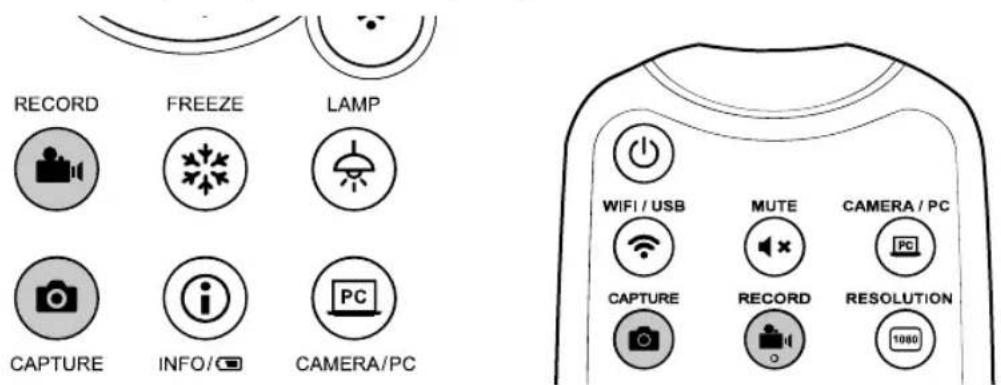

Collegamento USB

Collegati a un computer utilizzato il cavo USB incluso per lavorare con il software di videoconferenza.

Puoi又能 collagare un'unità flash USB per salvare immagini e video. Premi il pulsante Capture per catturare immagini e il pulsante Record per registrar video.

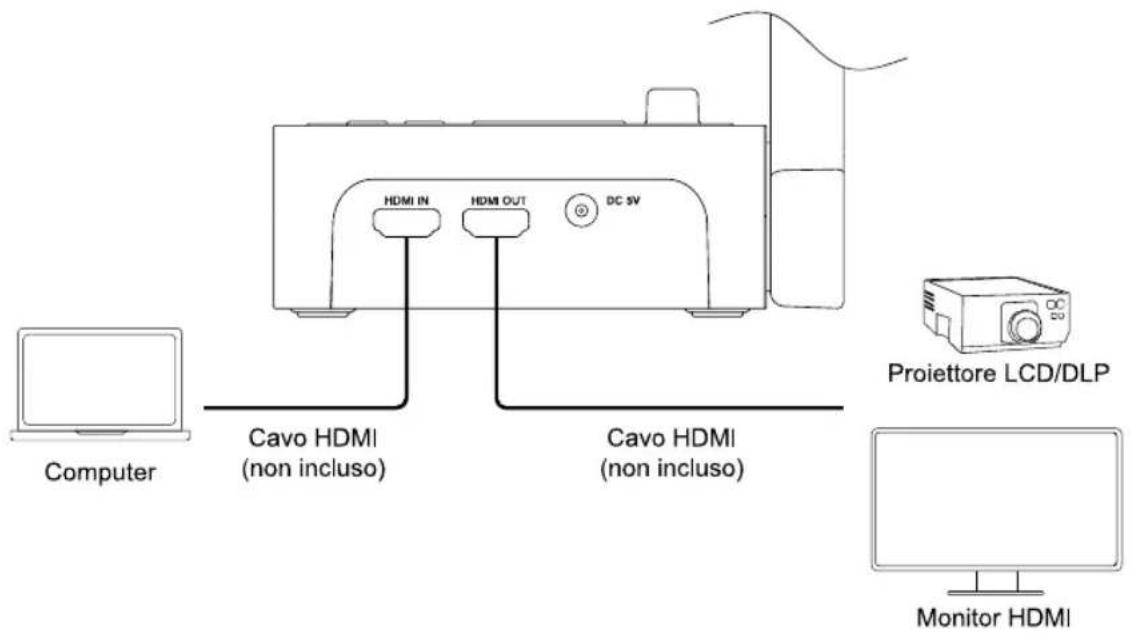

Collegamento HDMI

1. Collegando un computer alla porta di ingresso HDMI e un monitor o proiettre alla porta di uscita HDMI, è possible proiettre immagini e video dal computer.

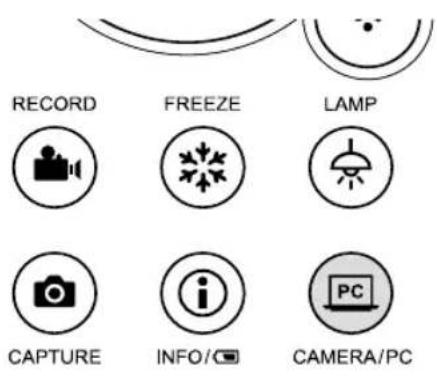

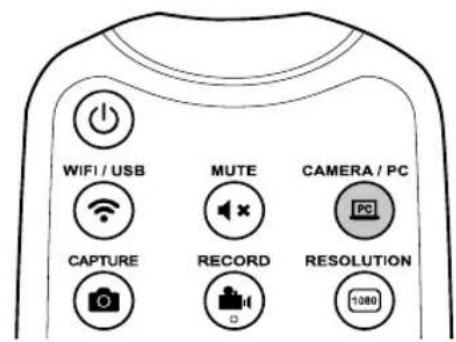

1. Premere il pulsante Camera/PC per passare dall'ingresso della fotocamera all'ingresso del computer.

Connessione peer-to-peer (P2P) tramite dongle Wi-Fi (solo Windows)

Metodo 1

1. Scaricare e installare il software AVerTouch sul computer da AVer Download Center (https://www.aver.com/download-center).

2. Non collegare la fotocamera a un computer con il cavo USB in dotazione.

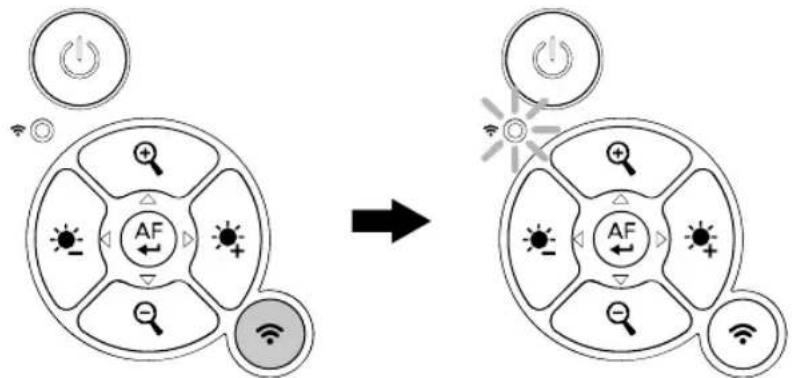

3. Premere il pulsante Wi-Fi per attivare la modalità Wi-Fi. L'indicatore Wi-Fi sarea blu fisso.

1. Collega il secondo dongle Wi-Fi al computer.

La fotocameraiene fornita con 2 dongle Wi-Fi, uno preinstallato nella fotocamera. Se non trovi un secondo dongle, potrebbe essere un accessorio opzionale nella sua regione o paese. Contatta il suo rivenditore locale.

1. Apire AVerTouch.

2. Una scheda bianca della fotocamera apparirà quando la fotocamera verrà rilevata.

3. Il nome della fotocamera è "Nome modello AVer - Indirizzo MAC dongle Wi-Fi". Trova l'indirizzo MAC nella parte inferiore della fotocamera.

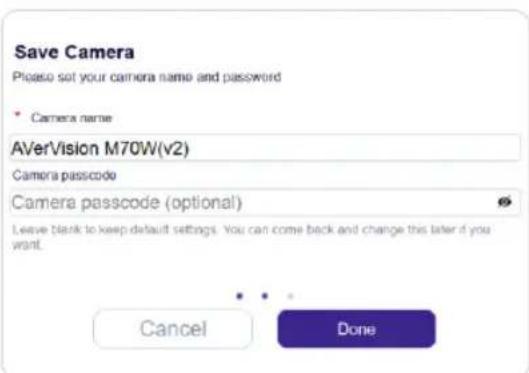

1. Fare cli c sullicona Connetti per connettere la fotocamera. Quando richiesto, fare cli su Done (Fine).

2. Se viene visualizzato un messaggio di erre relativo al conflitto IP, videere per risolverre il problema.

1. La visualizzazione live della fotocamera verrà avviata immediatamente. Oppurefareclicsull'icona Riproduci per avviare la visualizzazione live.

Metodo 2

1. Scaricare e installare il software AVerTouch sul computer da AVer Download Center (https://www.aver.com/download-center).

2. Non collegare la fotocamera a un computer con il cavo USB in dotazione.

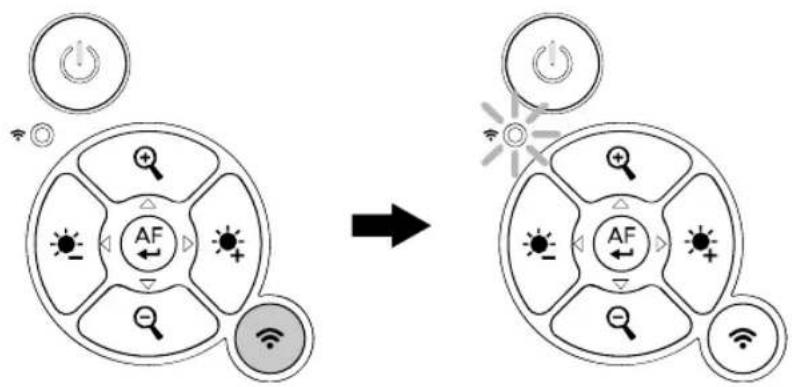

3. Premere il pulsante Wi-Fi per attivare la modalità Wi-Fi. L'indicatore Wi-Fi sarea blu fisso.

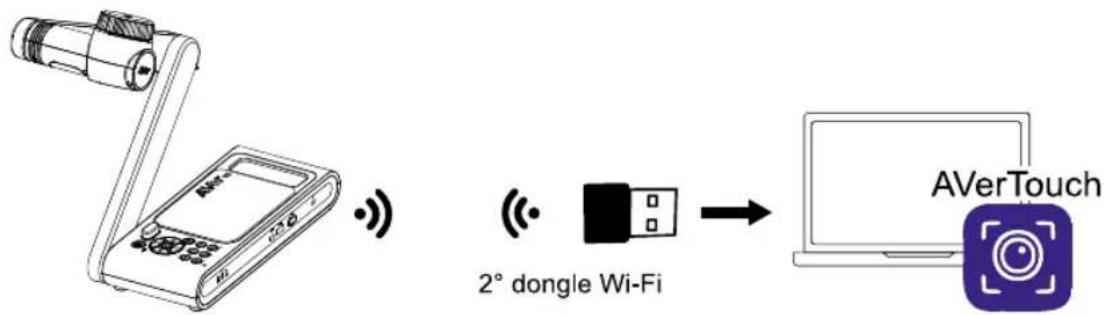

1. Collega il secondo dongle Wi-Fi al computer.

La fotocameraiene fornita con 2 dongle Wi-Fi, uno preinstallato nella fotocamera. Se non trovi un secondo dongle, potrebbe essere un accessorio opzionale nella tua regione o paese. Contatta il suo rivenditore locale.

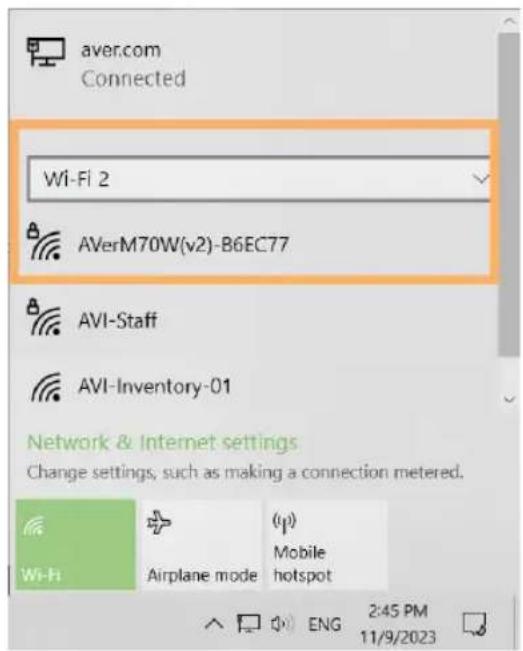

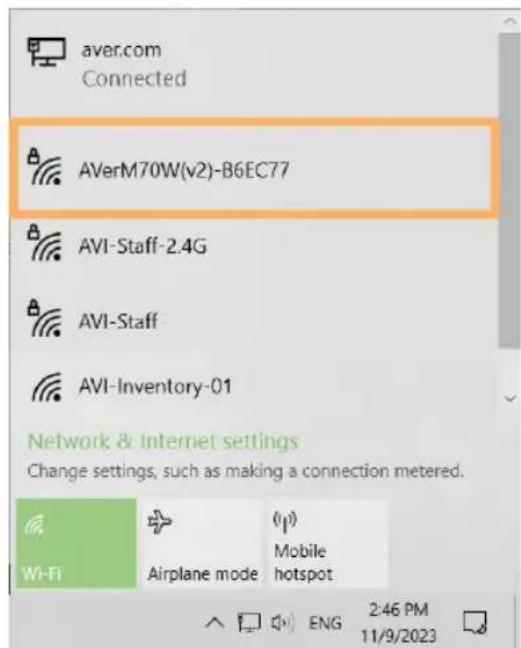

1. Selezionare l'icona Rete sulla barra delle applicazioni. L'icona visualizzata dipende dallo stato attuale della connessione.

ENG

2:46PM 11/9/2023

1. Scegli la tua fotocamera, quindi selezione Connect (Connetti).

2. Assicurati di selezionare la rete del dongle Wi-Fi. Se il tuo computer dispone di Wi-Fi integrato o stai utilizzatoanchealtidongleWi-Fi non AVer, potresti visualizzare un elenco a discesa (Wi-Fi 2, Wi-Fi 3 e cosi via).

3. Il nome della fotocamera è "Nome modello AVer - Indirizzo MAC dongle Wi-Fi". Trova l'indirizzo MAC nella parte inferiore della fotocamera.

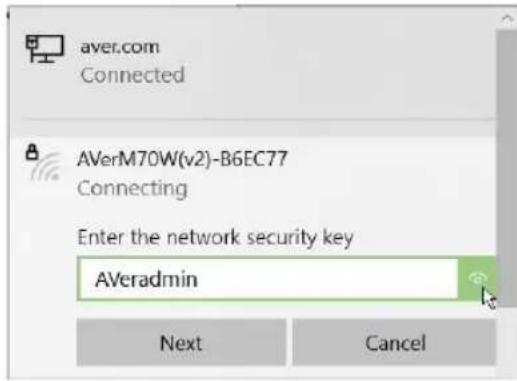

1. Immettere la password di rete AVeradmin, quindi selezionare Next (Avanti).

1. Selezionare Yes (Si) per consentire al computer di essere rilevabile.

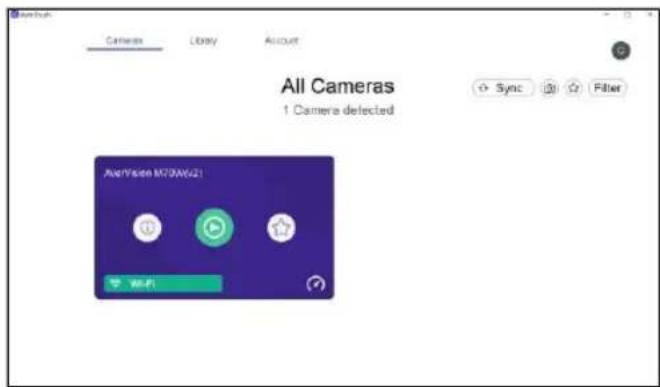

2. Apire AVerTouch. Una scheda viola della fotocamera apparirà quando la tua fotocamera verrà rilevata. Fare cli cull'icona Riproduci per avviare la visualizzazione live.

Risoluzione dei problemi di connessione peer-to-peer (P2P).

La fotocamera ricorda l'impostazione di connessione l'ultima volta che l'hai collegata in modalità wireless. Se stai modificando il metod di connessione, ad esempio da Peer-to-Peer (P2P) a Wi-Fi, premi il tasto composto per il ripristino delle impostazioni di fabbrica + per cancellare l'impostazione precedente della banda di frequenza.

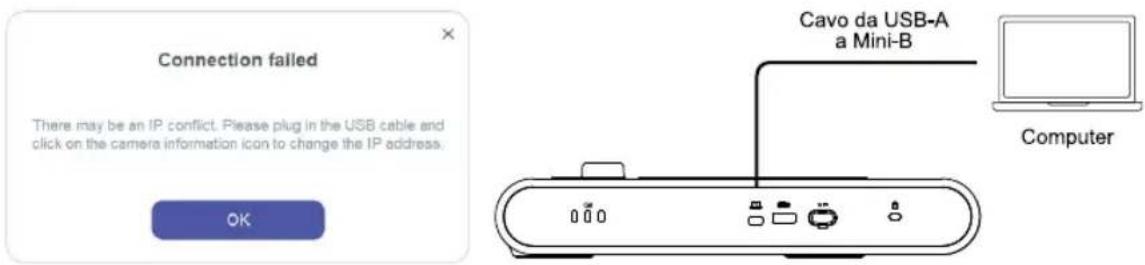

Conflitto IP

1. Collega la fotocamera al computerutilizzando il cavo USB incluso.

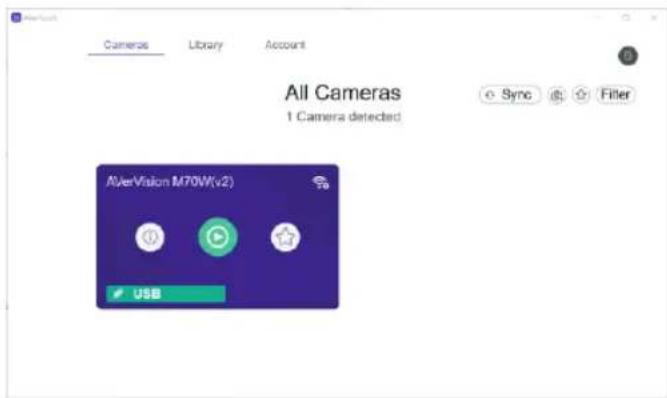

1. Aprire AVerTouch.

2. Quando viene rilevata la fotocamera, verrà visualizzata una scheda viola della fotocamera (modalità USB).

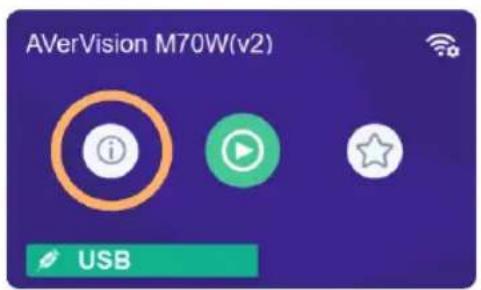

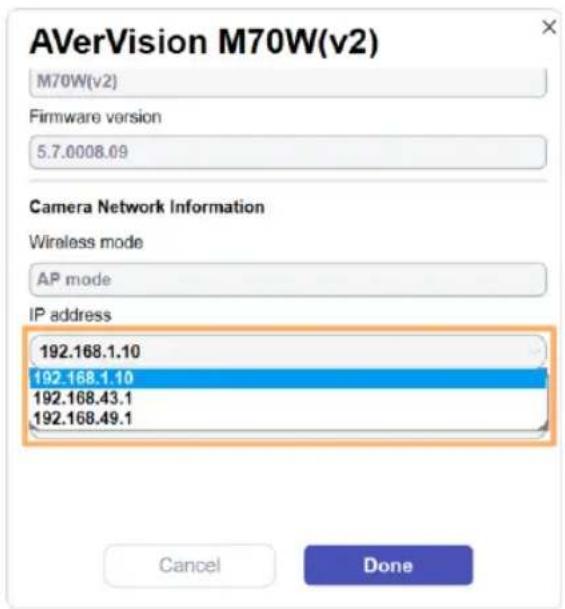

1. Fare ciglio sull'icona Informazioni sulla fotocamera. Scegli un indirizzo IP diverso dall'elenco a discesa degli indirizzi IP. Fare ciglio su Done (Fine).

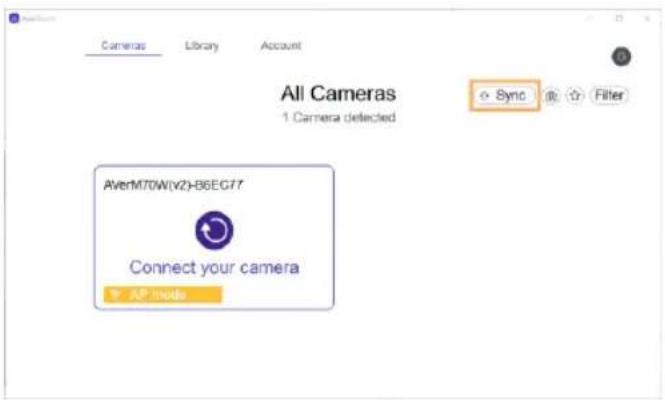

1. Scollegare il cavo USB. Fare clic su Sync (Sincronizza) per aggiornare. Quando viene rilevata la fotocamera, verrà visualizzata una scheda bianca della fotocamera. Tornare al passaggio 5 in per connettersi nuovamente.

Connessione Wi-Fi

1. Scaricare e installare il software AVerTouch sul computer da AVer Download Center (https://www.aver.com/download-center).

2. Assicurati che il tuo computer dispona del Wi-Fi.
   Non collegare il secondo dongle Wi-Fi al computer.

3. Non collegare la fotocamera a un computer con il cavo USB in dotazione.

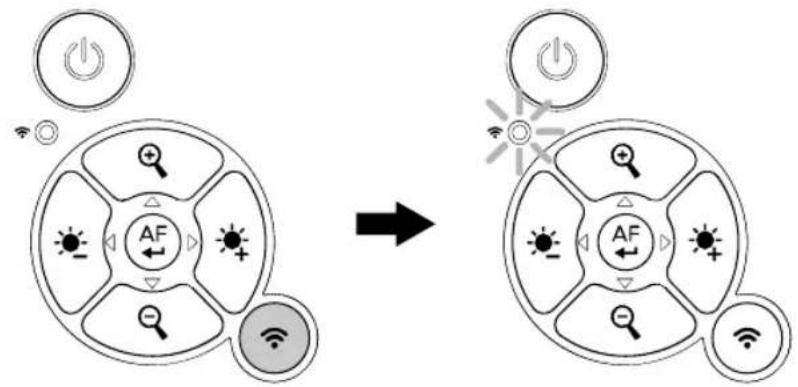

4. Premere il pulsante Wi-Fi per attivare la modalità Wi-Fi. L'indicatore Wi-Fi sare blu fisso.

1. Apire AVerTouch.

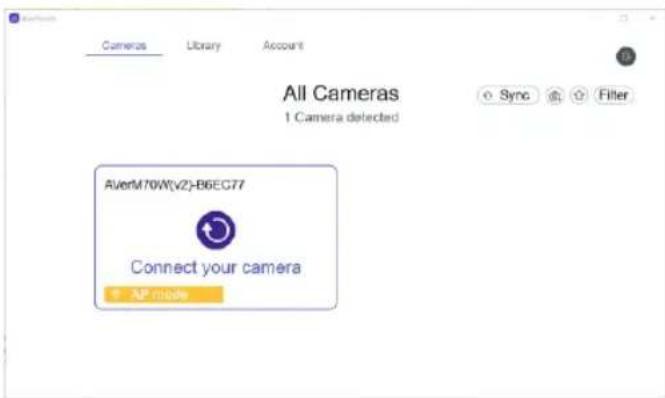

2. Una scheda bianca della fotocamera apparirà quando la fotocamera verrà rilevata.

3. Il nome della fotocamera è "Nome modello AVer - Indirizzo MAC dongle Wi-Fi". Trova l'indirizzo MAC nella parte inferiore della fotocamera.

1. Fare cli cullicona Connetti

per connettere la fotocamera.

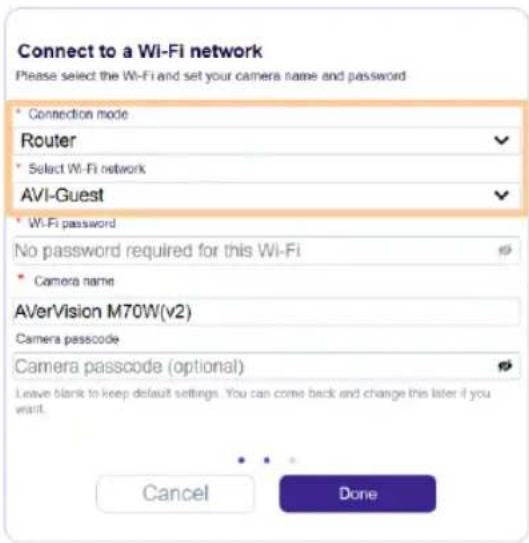

Scegli Routerdall'elencoadiscesaConnectionmode (Modalita diconnessione).Quindi scegli la tua rete Wi-Fi e insertisci la password.Fare clic su Done (Fine).

1. La visualizzazione live della fotocamera verrà avviata immediatamente. Oppure fare clic sull'icona

Riproduci per avviare la visualizzazione live.

Concession Miracast

Il suo dispositivo di visualizzazione deve supportare Miracast. Se il dispositivo di visualizzazione non技术支持 Miracast, cui utilizzare un adattatore per display wireless Miracast che si collega a una porta HDMI del dispositivo.

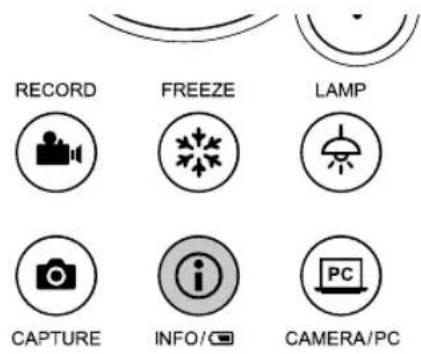

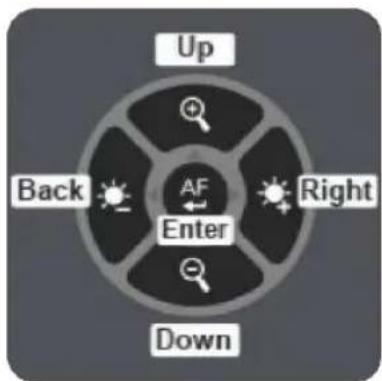

1. Premere il pulsante Info ① per aprire il menu di visualizzazione su schermo.

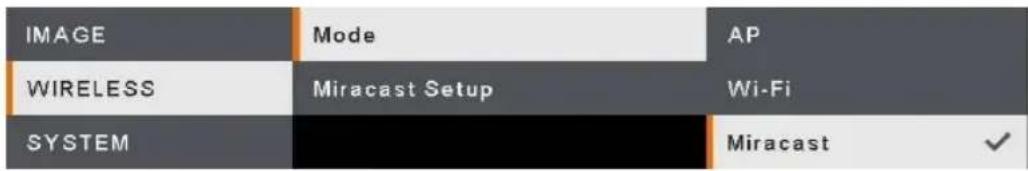

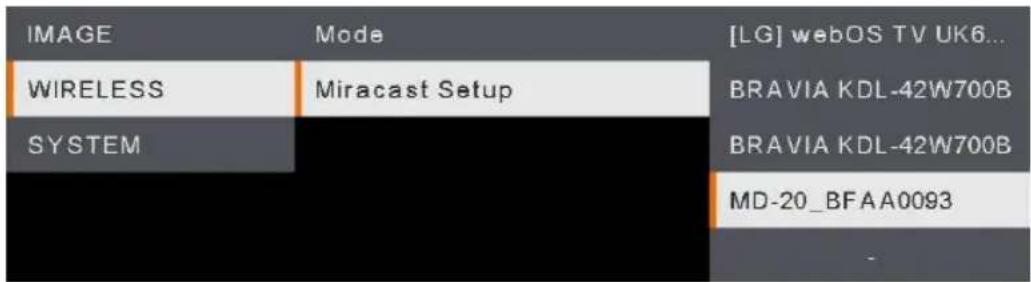

1. Vai su Wireless > Mode (Modalità) > Miracast per attivare la modalità Miracast.

1. Torna a Miracast Setup (Configurazione Miracast) per selezionare il loro dispositivo di visualizzazione.

Uso della telecamera

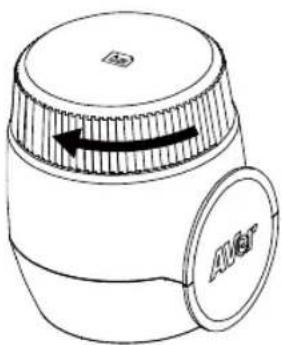

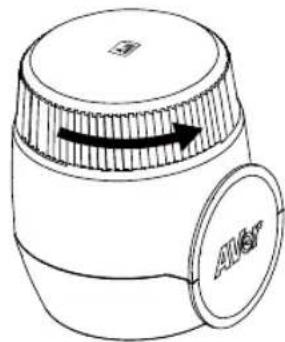

Anello di orientamento

Area di ripresa

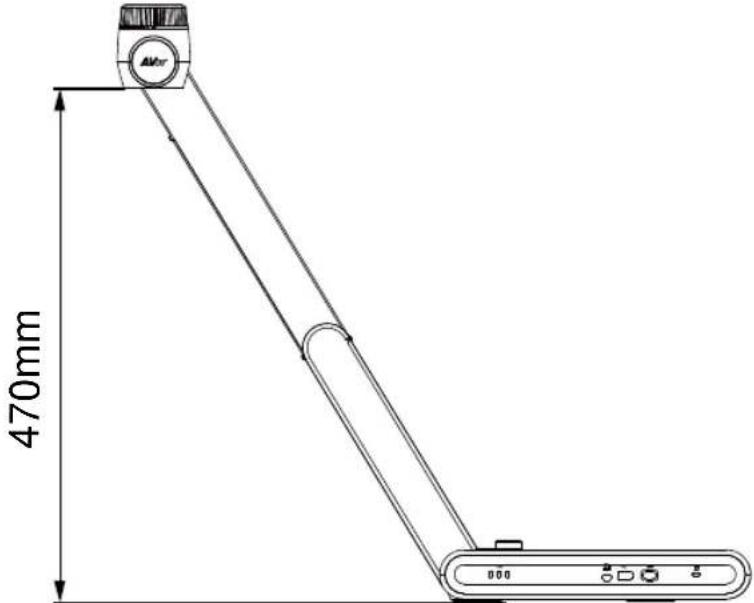

Quando la posizione della fotocamera è alta 470 mm, l'area di ripresa sare in formato A3.

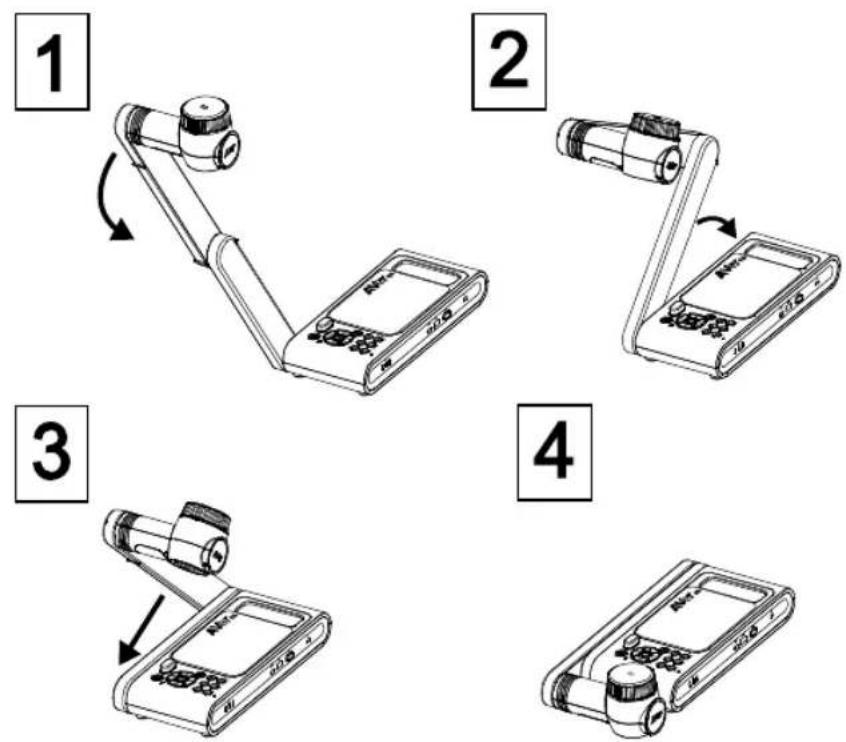

Archivazione nella telecamera

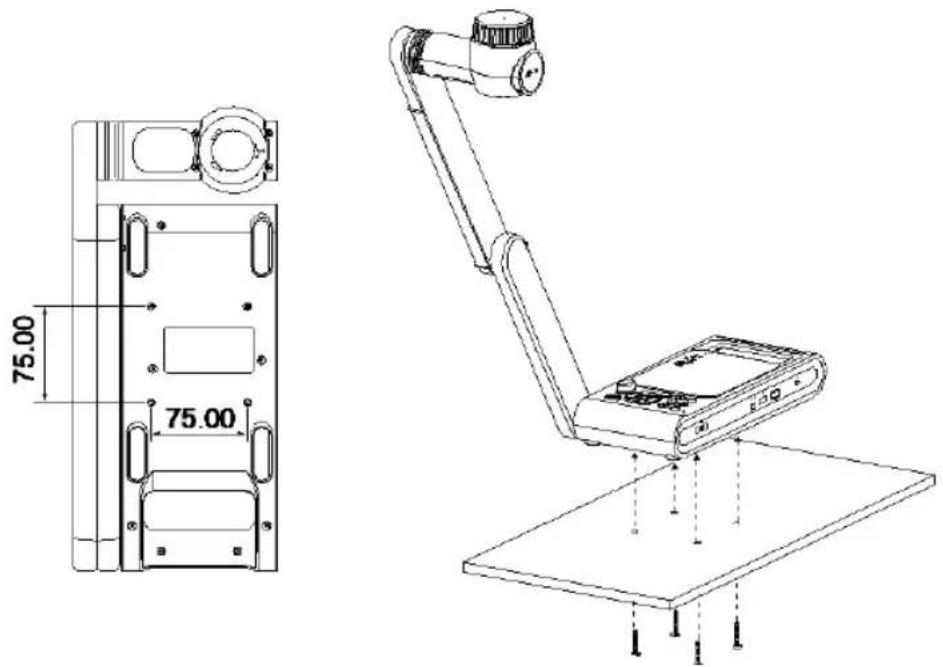

Montaggio della telecamera su una superficie piatta

[Note] 2 viti M4, la profondita e 5mm.

Italiano-145

Specifiche tecniche

Sensore	1/3.2 CMOS
Conteggio Pixel	13 megapixels
Frame Rate	60 fps (max.)
Modalità immagine	Normale / High Frame / Alta qualità / Microscopio/Infinito/Marco
Effetto	Ruota / Blocca
Uscita HDMI	4K;1080p 60Hz; 720p 60Hz
Messa a fuoco	Auto / Manuale / Area (SW)
Area di ripresa	480mm x345mm @ 470 mm
Ingrandimento/Rimpicciolamento	Total 33X massimo (10x AVerZOOMTM + 23X Digital zoom)
Modalità Doppia	AP / Station DHCP(Server/Client)
Streaming Wi-Fi	1080P@30fps, up to 4K@30fps
Doppia banda	5GHz/2.4GHz
Miracast	Si
Compatibilità	802.11a/b/g/n/ac (gamma effettiva 45 ft)
Sicurezza wireless	SUPPORTA WEP, WPA/WPA2-PSK, WPA/WPA2-Enterprise* *EAP-PEAP, EAP-TLS
Fonte di alimentazione	CC5V/3A, AC 100-240V
Consumo	13.7 Watt (lampada accesa) 12.7 Watt (lampada spenta)
Tipo di lampada	Spia LED
USB	USB2.0 Tipo-A x2 (Dongle Wi-Fi, Archivazione USB) USB di tipo mini-B x 1
Ingresso CC 5V	Jack di alimentazione
MIC	Integrato
Funzionamento	587mm(lunghezza) 159 mm(larghezza)*546mm(altezza) (+/-2mm mm con piedini in gomma)
Piegato	363.5mm(lunghezza)*159mm(larghezza)*76.3mm(altezza) (+/-2mm mm con piedini in gomma)
Peso	2.6 kg (indicativamente 5.7 libbre)
Software supportato	ePTZ Immagine / Area di cattura Immagine per imagine Timer Libreria cloud Registrazione in corso Annotazione

Warning

Non lasciar cadere la fotocamera e non sottoporla a urti fisici.
- Utilizzare la corretta tensione di alimentazione per evitare di danneggiare la telecamera.
- Non posizionare la fotocamera in un punto in cui il cavo possa essere calpestato, in quanto ci di potrebbe causare lo sfilaccimento o il danneggiamento del cavo o della spina.
- Per ridurre il rischio di incendio o di scosse elettriche, non esporre quello disposivo alla pioggia o all'umidità La garanzia decade in caso di modifiche non autorizzate al prodotto.

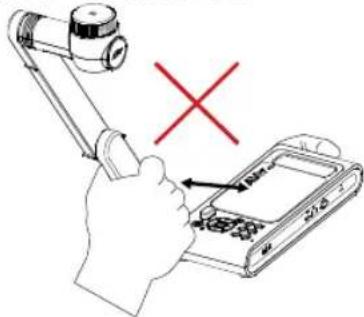

Non tirare il braccio meccanico e la parte della telecamera nella direzione opposta.

• Tenere la parte inferiore della fotocamera con entrambe le mani per spostare la fotocamera. Non afferrare l'obiettivo o il braccio flessibile per spostare la fotocamera.

Avverenza

Questo è un prodotto di classe A. In ambienti domestici, il dispositorio può essere utilizzato in le nuove ricerche per l'informazione dei studiatori.

Attenzione

Pericolo di esplosion in caso di sostituzione della batteria con una di tipo non corretto. Smaltire le batterie usate in modo sicuro e adeguato al tempo stesso.

RINUNCIA

Non viene fornita nessuna garanzia o rappresentazione, espresa o implicita, relativamente ai contentuti della presente documentazione,或者其他 che a livello di qualità, performance, commercialisità o idoneità per un determinato scopo. La correttezza delle informazioni contuhe in questa documentazione è stata attentamente vagliata; non ci assumiamo tuttavia alcuna responsabilità per eventuali imprecensioni. Le informazioni contuhe in questa documentazione sono soggette a modificheenza preavviso.

AVer non sare in nessun caso responsable per anni diretti, indiretti, speciali, accidentali o consequencesi derivanti dall'uso o dall'incapacità di usare il prodotto o la documentazione,anche qualora siano state fornite in formazioni relativamente alla possibilità dei summenzionati danni.

MARCHI COMMERCIALI

"AVer" è un marchio registrato da AVer Information Inc. Altri marchi commerciali qui usati unicamente a scopo descritto appartengono alle rispettive aziende.

COPYRIGHT

© 2024 Tutti i diritti di quello oggettoto apparpengono ad AVer Information Inc.

La riproduzione o la trasmissione in qualsiasi forma, o con qualsiasi mezzo alla disporte del precedo consenso di AVer Information Inc. è vietata. Tutte le informazioni o le specifiche sono soggette a variazioni alla previa notifica.

Altro Aiuto

Per Domande tecniche, assistenza tecnica, download di software e manuale di istruzioni, invitiamo a visitare:

Centro download:

Informazioni di contatto

AVer Information Europe B.V.

https://www.aveurope.com

Assistenza tecnica: [e-mail]
