AVerVision M70W - Caméra de document AVer - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Caméra de document AVer AVerVision M70W, résolution Full HD 1080p, capteur CMOS, zoom numérique 8x, angle de vue 90°.
Utilisation	Idéale pour les présentations en classe, les réunions et les démonstrations de produits, compatible avec les logiciels de visioconférence.
Maintenance et réparation	Nettoyer régulièrement l'objectif avec un chiffon doux, mise à jour du firmware via le site officiel d'AVer.
Sécurité	Utiliser uniquement l'alimentation fournie, éviter l'exposition à l'eau et à l'humidité, débrancher lors d'orages.
Informations générales	Poids léger, design compact, connectivité USB et HDMI, garantie de 2 ans.

FOIRE AUX QUESTIONS - AVerVision M70W AVer

Comment connecter la caméra AVerVision M70W à un ordinateur ?

Pour connecter la caméra AVerVision M70W à un ordinateur, utilisez le câble USB fourni. Branchez une extrémité du câble à la caméra et l'autre à un port USB disponible sur votre ordinateur.

Pourquoi l'image de ma caméra AVerVision M70W est floue ?

Si l'image apparaît floue, vérifiez que l'objectif de la caméra est propre et non obstrué. Assurez-vous également d'avoir ajusté la mise au point en tournant la bague de mise au point de la caméra.

Comment ajuster la luminosité de l'image sur la caméra AVerVision M70W ?

Pour ajuster la luminosité, utilisez les commandes de réglage présentes sur le panneau de la caméra ou dans le logiciel de capture vidéo de votre ordinateur.

La caméra AVerVision M70W ne s'allume pas. Que faire ?

Vérifiez que la caméra est correctement alimentée. Assurez-vous que le câble d'alimentation est bien branché et que le voyant d'alimentation est allumé. Si le problème persiste, essayez de réinitialiser la caméra.

Comment enregistrer une vidéo avec la caméra AVerVision M70W ?

Pour enregistrer une vidéo, connectez la caméra à votre ordinateur et utilisez un logiciel de capture vidéo compatible. Sélectionnez la caméra AVerVision M70W comme source vidéo et lancez l'enregistrement.

Comment changer la résolution de la caméra AVerVision M70W ?

La résolution peut être changée via le logiciel de capture vidéo ou les paramètres de la caméra. Consultez le menu des paramètres pour sélectionner la résolution souhaitée.

La caméra AVerVision M70W est-elle compatible avec les systèmes d'exploitation Mac ?

Oui, la caméra AVerVision M70W est compatible avec les systèmes d'exploitation Mac. Assurez-vous d'installer les pilotes nécessaires si cela est requis.

Que faire si la caméra AVerVision M70W ne détecte pas les mouvements ?

Vérifiez que la fonction de détection de mouvement est activée dans les paramètres de la caméra. Assurez-vous également qu'il n'y a pas d'obstacles bloquant la vue de la caméra.

Comment mettre à jour le firmware de la caméra AVerVision M70W ?

Pour mettre à jour le firmware, visitez le site officiel d'AVer et téléchargez la dernière mise à jour disponible pour votre modèle. Suivez les instructions fournies pour effectuer la mise à jour.

La caméra AVerVision M70W est-elle livrée avec un logiciel ?

Oui, la caméra AVerVision M70W est généralement fournie avec un logiciel de capture. Vous pouvez également télécharger des logiciels supplémentaires depuis le site d'AVer.

MODE D'EMPLOI AVerVision M70W AVer

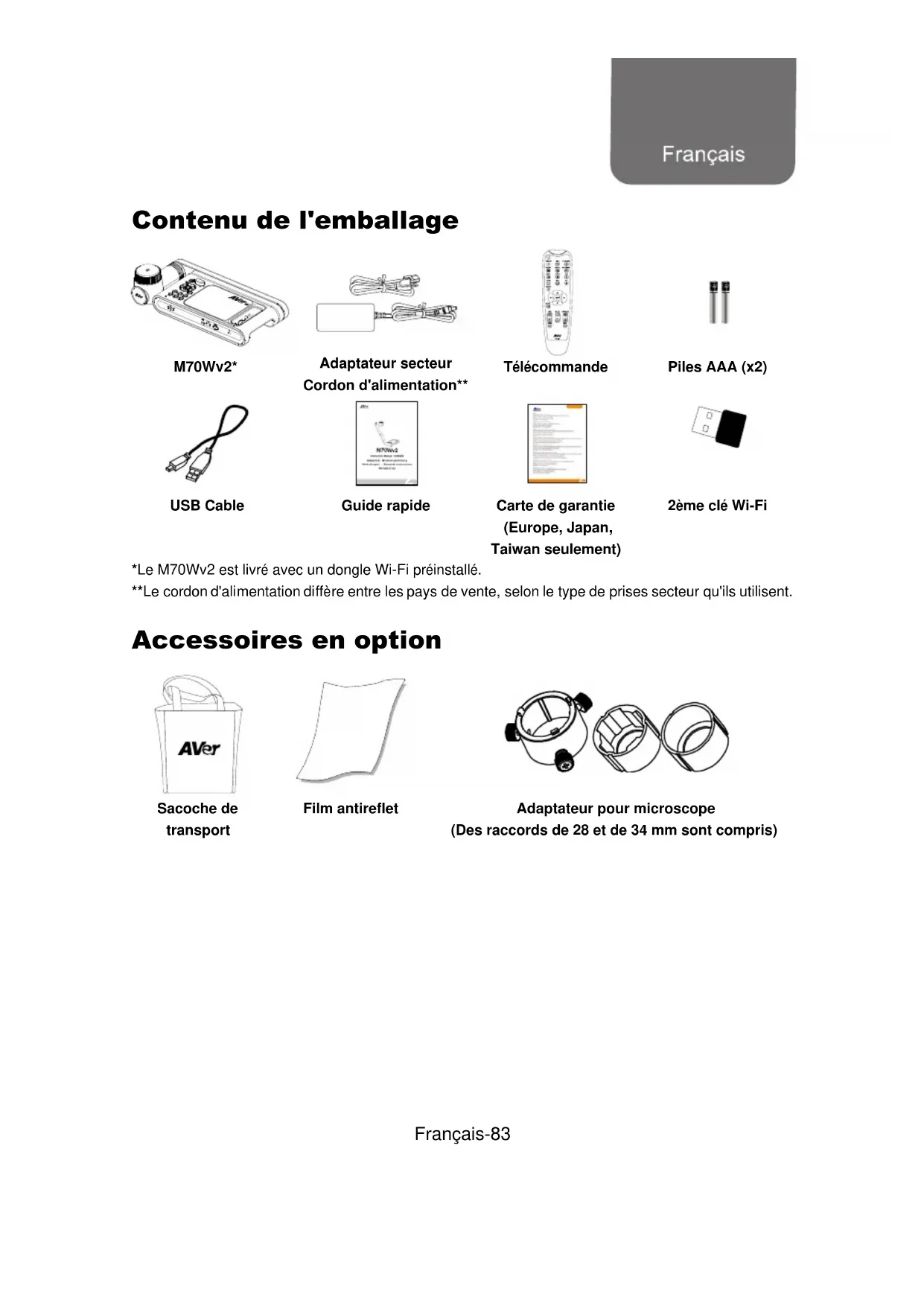

Contenu de l'emballage

M70Wv2*

Adaptateur secteur Cordon d'alimentation**

USB Cable

Guide rapide

Telecommande

Piles AAA (x2)

Carte de garantie

2ème clé Wi-Fi
(Europe, Japan,
Taiwan单单)

Le M70Wv2 est livre avec un dongle Wi-Fi préinstallé.
*Le cordon d'alimentation différent entre les pays de vente, selon le type de prises secteur qu'ils utilisent.

Accessoires en option

Sacoche de transport

Film antireflet

Adaptatour pour microscope
(Des raccords de 28 et de 34 mm sont compris)

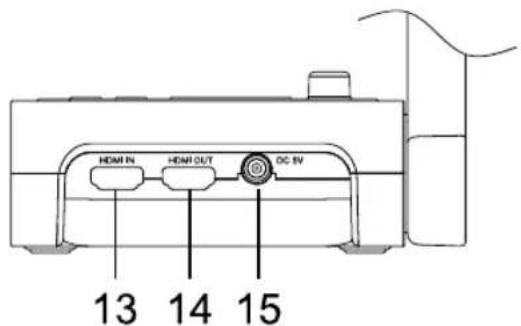

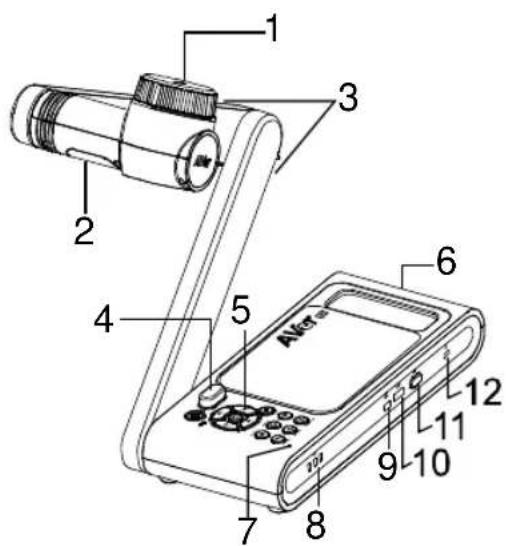

Aperç u général

1. Tête camera
2. Micro intégré
3. Entree HDMI
4. Lampe LED
5. Voyant batterie
   14.Sortie HDMI
6. Bras
7. Port mini USB
8. Prise d'alimentation CC
9. Capteur IR
10. Port USB
11. Panneau de commandes
12. Dongle Wi-Fi
13. Poignée
14. Verrou Kensington

Clé composite

FACTORY RESET

Retour aux paramètres usine

RESOLUTION

Appuyer pour commuter entre les modes suivants :

• Detection automatique de la(Meilleure resolution (4k, 720p, 1080p)
• 1024x768 (si pris en charge par l'equipement HDMI)
• 4K 60Hz((si pris en charge par l'équipement HDMI)

MODE

Appuyez pour commuter parmi les modes suivants : Normal, Cadence élevé, Haute qualité, Microscope, Infini, Macro

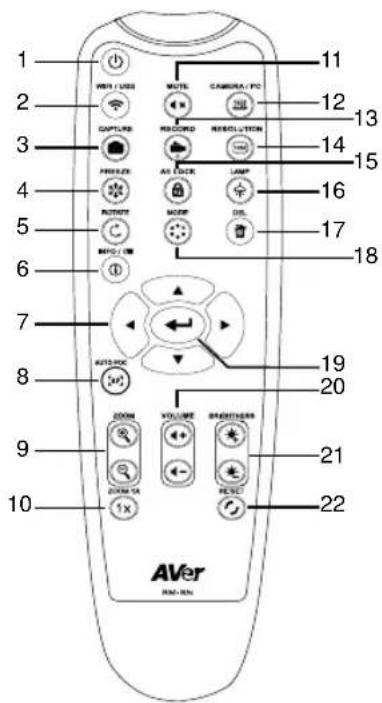

Té le commande

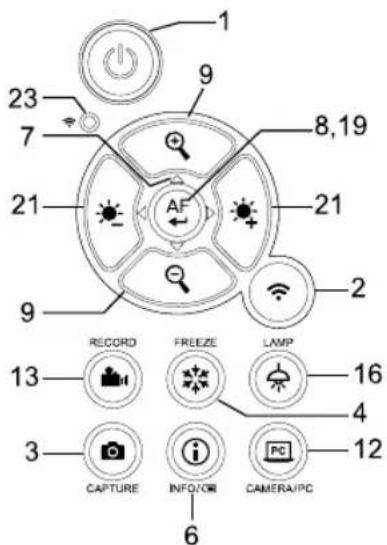

Panneau de commandes

Nom	Fonction
1. ALIMENTATION	Positions arrêt, marche ou veille*. *Le mode veille est pris en charge tant que l'appareil est branché sur le secteur.
2. Wi-Fi/USB	Basculez entre les modes Wi-Fi et USB.
3. CAPTURE	Capturez une photo en modeamera. En mode de capture continue, réappuyez sur ce bouton pour arrêter.
4. GELER	Gelez les images en direct.
5. ROTATION	Faites pivoter l'image de 0 à 180° en modeamera.
6. INFO/ ☐	Appuyez pour voir les informations système et l'état des piles.
7. ▲, ▼, □, & ▲	Zoomez et panoramiciquez sur l'imagependant la diffusion en direct.
8. MISE AU PT AUTO.	Réglez la mise au point automatiquement.
9. ZOOM AV/AR	Augmentez ou diminuez l'agrandissement de l'image en modeamera.
10. ZOOM x1	Remettez le niveau de zoom à 100 %.
11. SILENCE	Réglez le volume sur silence.
12. CAMÉ RA / ORDINATEUR	Commutez le signal videoe entre laamera et l'ordinateur depuis le port d'entrée HDMI.
13. ENREGISTREMENT	Démarrage/arrêt de l'enregistrement audio et videoe. Les fichiers audio et videoe ne peuvent être enregistrés que sur une clé USB.
14. RÉ SOLUTION	Appuyez pour commuter entre les modes suivants : - Détention automatique de la(Meilleure résolution (4K, 720P, 1080P) - 1024x768 (si un apparéil HDMI est pris en charge) - 4K 60 Hz (si un apparéil HDMI est pris en charge)
15. AE LOCK (verrouillage de l'exposition automatique)	Verrouillez l'exposition, pour empêcher la M70Wv2 de rechercher la meilleure exposition.
16. LAMPE	Allumez ou éteignez la lampe zénithale.
17. SUP	Effacez la photo ou la video sélectionnée en mode lecture.
18. MODE	Appuyez pour commuter parmi les modes Normal, Cadence élevé, Haute qualité, Microscope, Infini ou Macro.
19. ↓	Faites un choix.
20. Volume +/-	Réglez le volume.
21. LUMINOSITÉ +/-	Réglez la luminosité.
22. Réinitialisation +/-	Restaurez les paramètres d'usine.
23. Voyant Wi-Fi	Indicateur du statut de la Wi-Fi: Consultez la section Indicateur LED.

Voyant indicateur LED

Nom	Indicateur du statut
Alimentation	Vert fixe : marcheÉteint : arrêtRouge fixe : veille*Le mode veille est pris en charge tant que l'appareil est branché sur le secteur.
Batterie	Vert fixe (x3) : la batterie est chargée (entre 60 et 100 %)Vert fixe (x2) : la charge se trouve entre 30 et 60 %Vert fixe (x1) : la charge se trouve entre 5 et 30 %Rouge fixe (x1) : la charge se trouve entre 0 et 5 %Rouge clignotant (x1) : la batterie est déchargéeOrange fixe (x3) : la batterie ne fonctionne pas normalement
Wi-Fi	Bleu fixe : mode PA prét / STA connectéBleu, clignotement lent : connexion du logiciel à la camera en coursBleu, clignotement rapide : créé mode PA / Connexion STA en coursVert fixe : mode Miracast prétVert, clignotement lent : démarche diffusion MiracastVert, clignotement rapide : recherche d'appareil Miracast / connexion en cours

[Remarque]

Avec le temps, la batterie s'épuisera. Ne remplacez-pas vous-même la batterie. Veuillez vous adresser à votre revendeur.

Connexion d'applareils

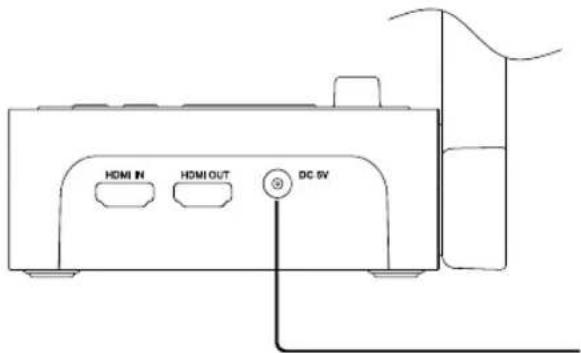

Chargez votre apparéil photo

Votre apparéil photo est livré avec une batterie intégrée. Avant de l'utiliser pour la première fois, chargez-le pendant au moins 3 heures. Connectez-vous à une prise de courant à l'aide de l'adaptateur secteur et du cordon d'alimentation fournis.

3 moyants verts clignotants :

Chargement

3 moyants verts fixes : Chargé

Adaptateur secteur et cordon d'alimentation

• Vous pouvez également utiliser un ordinateur pour charger votre apparéil photo.

• Voitureamera ne doit pas etre en fonctionnement. Un voyant rouge fixe sur le bouton d'alimentation indique qu'il est en mode veille.

• Connectez le cable USB fourni au port mini USB de l'appareil photo et connectez l'autre extrémité à un port USB d'un ordinateur. Le chargement avec un ordinateur sera plus lent.

Si voitre camera est gelée, appuyez sur AF + peur redemarrer.

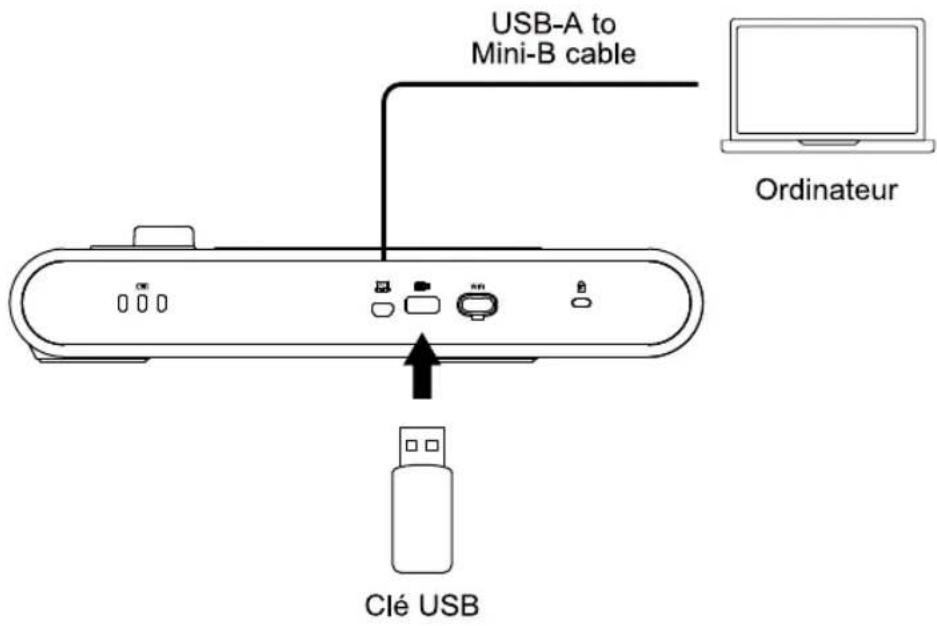

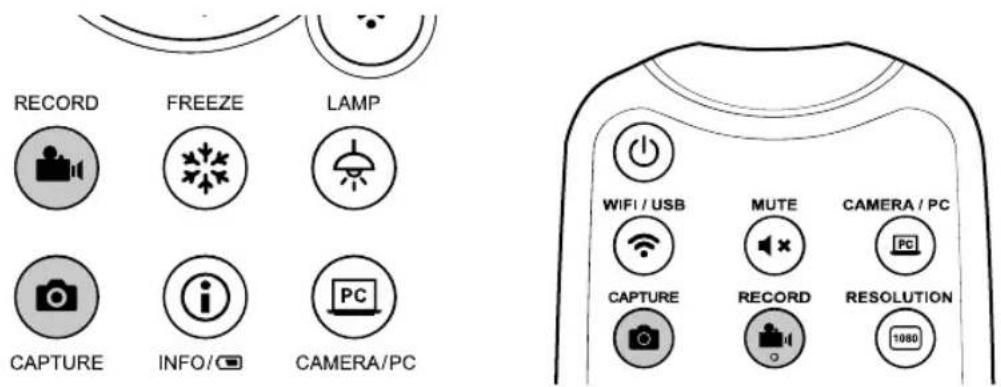

Connexion USB

Connectez-vous à un ordinateur à l'aide du cable USB inclus pour travailler avec un logiciel de videoconference.

Vousspuvezegalementbrancher unecl USB pour enregistrredes images et des videoe. Appuyez sur le bouton Capture pour capturer des images et sur le bouton Record pour enregistrredes videos.

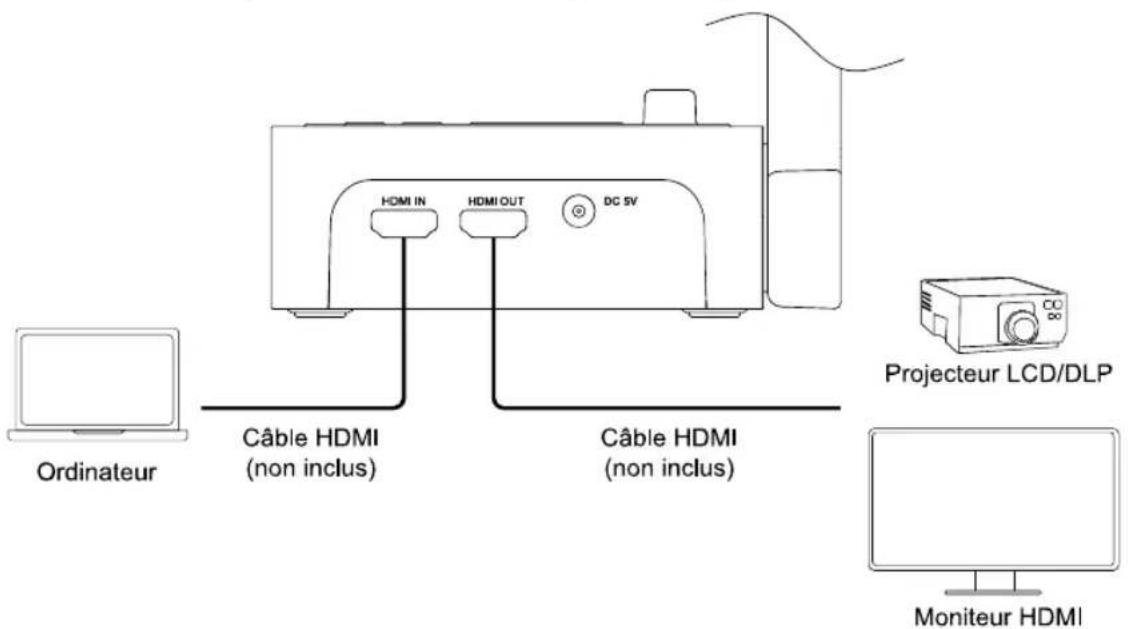

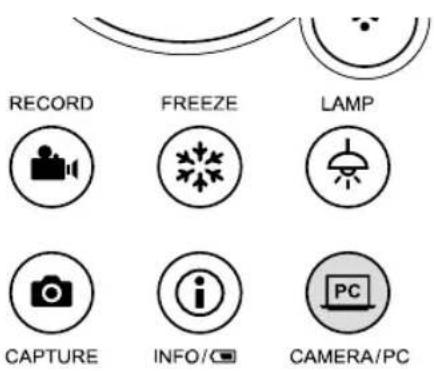

Connexion d'entrée/sortie HDMI

1. En connectant un ordinateur au port d'entrée HDMI et un moniteur ou un projecteur au port de sortie HDMI, les images et videos de l'ordinateur peuvent être projétées.

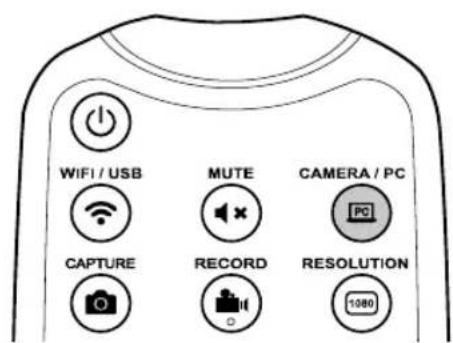

1. Appuyez sur le bouton Camera/PC pour basculer entre l'entrée de laamera et l'entrée de l'ordinateur.

Connexion peer-to-peer (P2P) via un dongle Wi-Fi (Windows uniquement)

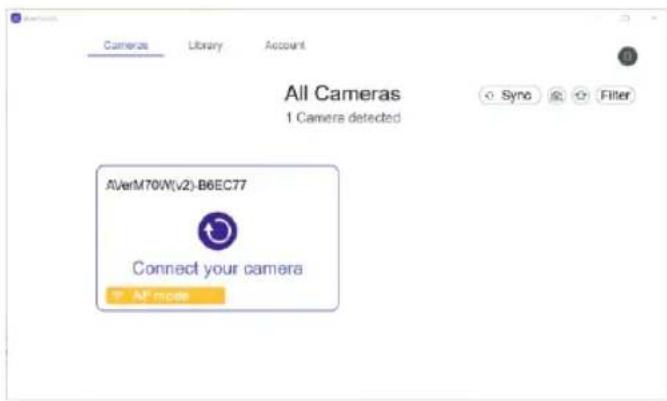

Méthode 1

1. Téchécharge et installez le logiciel AVerTouch sur votre ordinateur à partir du centre de téléchargement AVer (https://www.aver.com/download-center).

2. Ne connectez pas votre apparéil photo à un ordinateur avec le cable USB fourni.

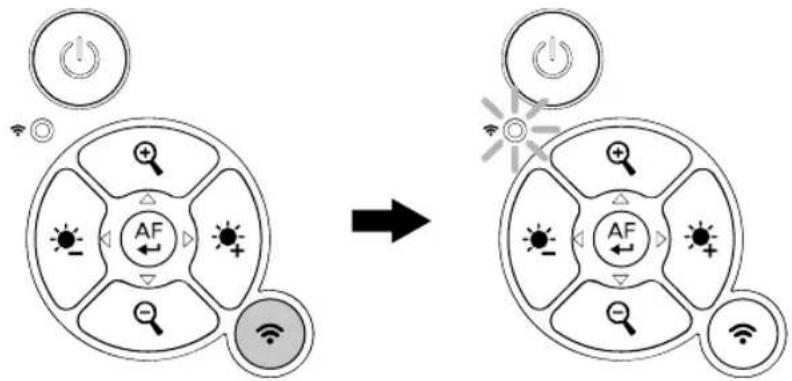

3. Appuyez sur le bouton Wi-Fi pour activer le mode Wi-Fi. L'indicateur Wi-Fi sera bleu fixe.

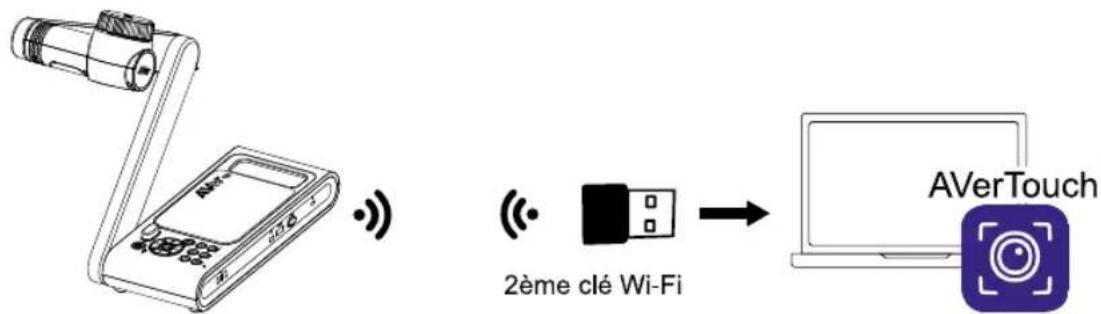

1. Branchez le deuxième dongle Wi-Fi sur votre ordinateur.

Votre camera est livrée avec 2 dongles Wi-Fi, dont un préinstallé dans la camera. Si vous ne trouvrez pas de deuxieme dongle, il peut s'agir d'un accessoire en option dans votre région ou pays. Contactez votre revendeur local.

1. Ouvrez AVerTouch.

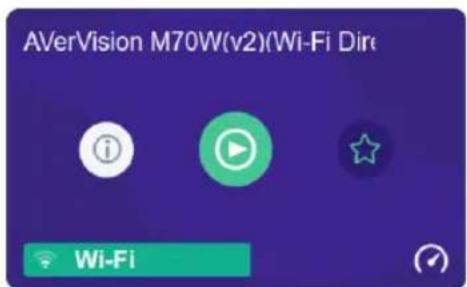

2. Une carte deamera blanche apparaitra lorsque vousamera est détectee.

3. Le nom de votreamera est « Nom du modele AVer - Adresse MAC du dongle Wi-Fi ». Trouver l'adresse MAC au bas de votre apparéil photo.

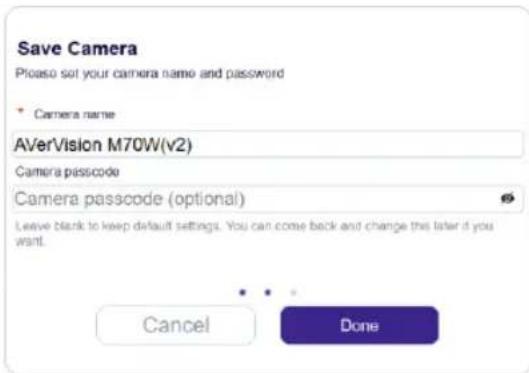

1. Cliquez sur l'icone Connecter pour connecter votreamera. Lorsque vous y etes invite, cliquez sur Done (Terminé).

2. Si un message d'erreur de conflit IP apparait, voir pour résoudre le problème.

1. La vue en direct de laamera démarre immédiatement. Ou cliquez sur l'icone Lecture pour démarrer l'affichage en direct.

Méthode 2

1. Téléchargez et installez le logiciel AVerTouch sur votre ordinateur à partir du centre de téléchargement AVer (https://www.aver.com/download-center).

2. Ne connectez pas votre apparéil photo à un ordinateur avec le cable USB fourni.

3. Appuyez sur le bouton Wi-Fi pour activer le mode Wi-Fi. L'indicateur Wi-Fi sera bleu fixe.

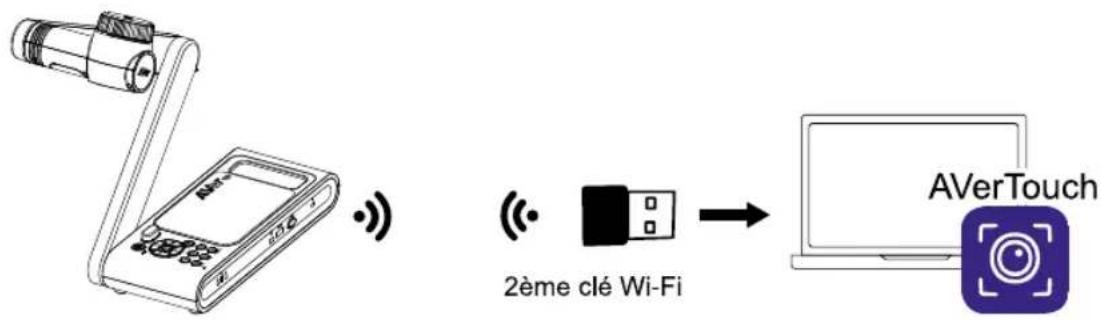

1. Branchez le deuxième dongle Wi-Fi sur votre ordinateur.

Votre camera est livree avec 2 dongles Wi-Fi, dont un preinstalle dans la camera. Si vous ne trouvez pas de deuxieme dongle, il peut s'agir d'un accessoire en option dans notre region ou pays. Contactez notre revendeur local.

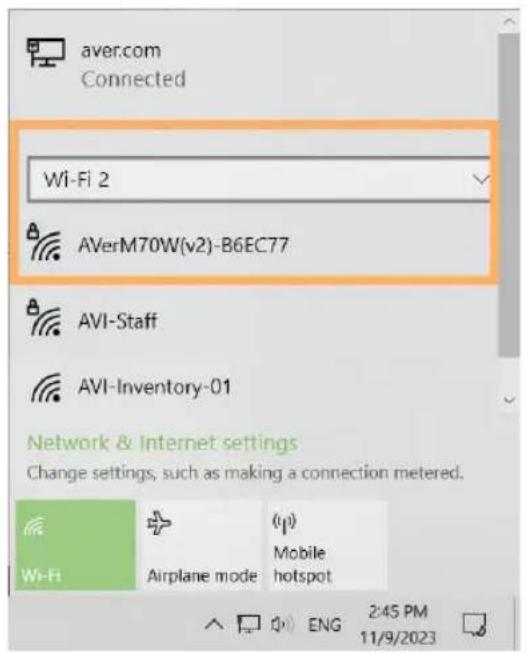

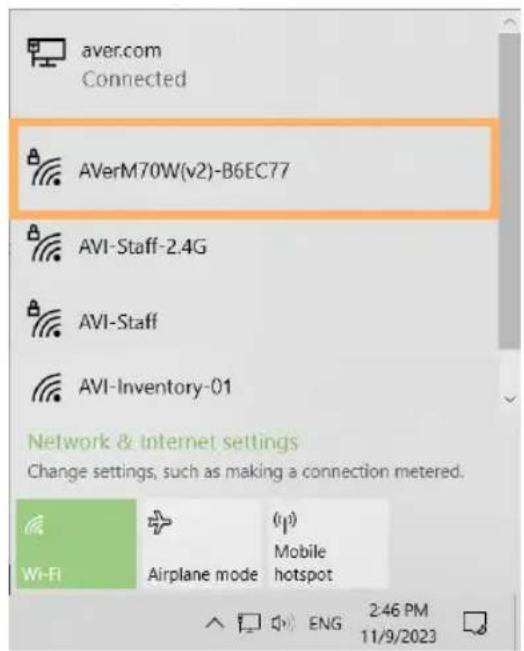

1. Sélectionnez l'icone Réseaudans la barredes taches.L'icone qui apparait depend de voire etat de connexion actuel.

1. Choisissez votreamera, puis selectionnéz Connect (Connector).

Assurez-vous de selectionner le réseau du dongle Wi-Fi. Si vous ordinateur dispose d'une connexion Wi-Fi intégrée ou si vous utilisez également d'autres dongles Wi-Fi non AVer, vous pouvez voir une liste déroulante (Wi-Fi 2, Wi-Fi 3, etc.).
- Le nom de votreamera est « Nom du modele AVer - Adresse MAC du dongle Wi-Fi » . Trouver l'adresse MAC au bas de votreamera.

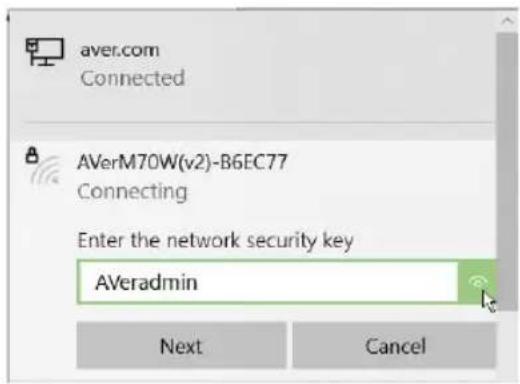

1. Saisissez le mot de passer réseau AVeradmin, puis sélectionnéz Next (Suvivant).

1. Sélectionnez Yes (Oui) pour permettre à votre ordinateur d'être détectable.

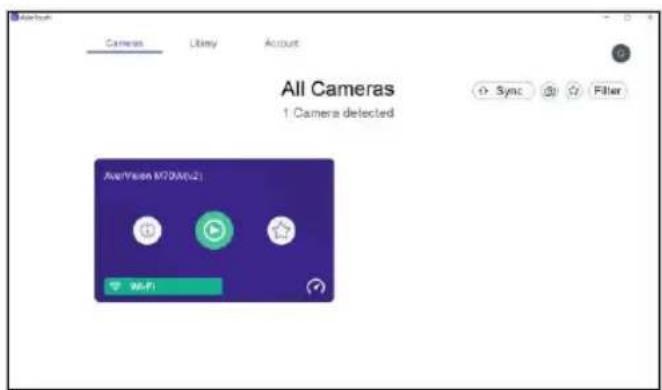

2. Ouvrez AVerTouch. Une carte deamera violette apparaftra lorsque votreamera est détectee. Cliquez sur l'icone Lecture pour démarrer la visualisation en direct.

Dépannage de la connexion peer-to-peer (P2P)

Votre camera memorise le parametre de connexion la derniere fois que vous l'avez connectee sans fil. Si vous modifie la methode de connexion, par exemple de Peer-to-Peer (P2P) à Wi-Fi, appuyez sur la touche composée de réinitialisation d'usine pour effacer le parametre de bande de fréquence précédent.

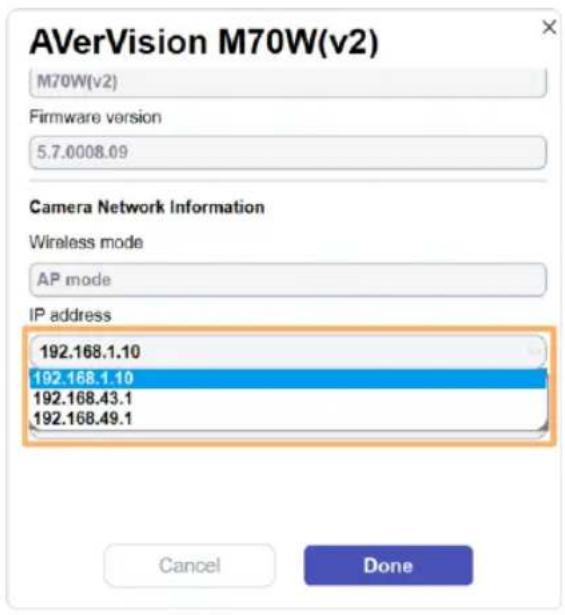

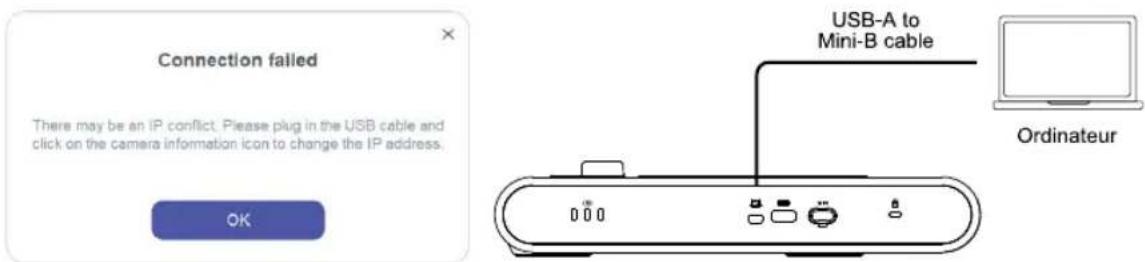

Conflit IP

1. Connectez votre apparéil photo à l'ordinateur à l'aide du cable USB fourni.

1. Ouvrez AVerTouch.

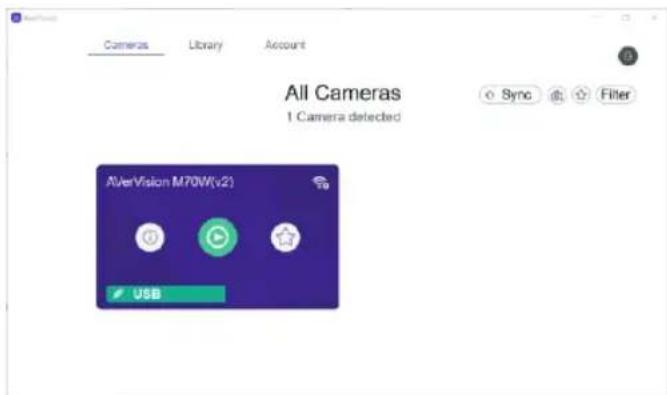

2. Une carte d'appareil photo violette (mode USB) apparaitra lorsque vous appareil photo est détecté.

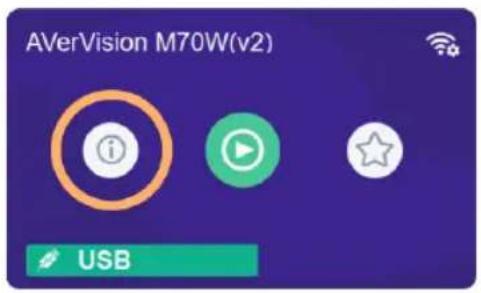

1. Cliquez sur l'icone Informations sur laamera. Choisissez une autre adresse IP dans la liste déroulante des adresses IP. Cliquez sur Done (Terminé).

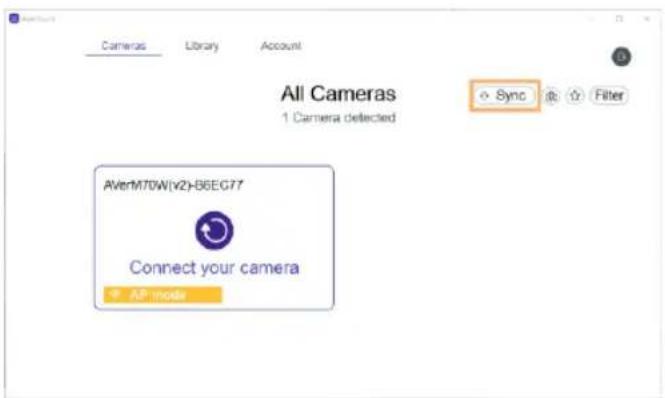

1. Débranche le cable USB. Cliquez sur Sync (Synchroniser) pouractualiser. Une carte de camera blanche apparaitra lorsque votreamera est détectee. Revenez à l'etape 5 dans pour vous reconnectcer.

Connexion Wi-Fi

1. Téléchargez et installez le logiciel AVerTouch sur votre ordinateur à partir du centre de téléchargement AVer (https://www.aver.com/download-center).

Assurez-vous que votre ordinateur dispose du Wi-Fi.
- Ne branchez pas le deuxième dongle Wi-Fi à votre ordinateur.
- Ne connectez pas votre apparéil photo à un ordinateur avec le cable USB fourni.

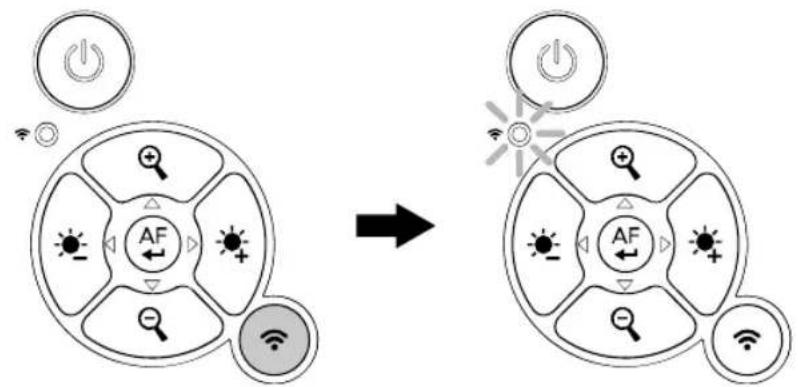

1. Appuyez sur le bouton Wi-Fi pour activer le mode Wi-Fi. L'indicateur Wi-Fi sera bleu fixe.

1. Ouvrez AVerTouch.

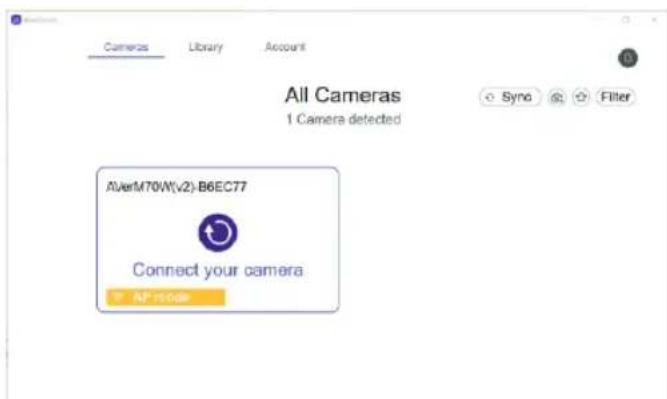

2. Une carte deamera blanche apparaitra lorsque vousamera est détectee.

3. Le nom de votreamera est « Nom du modele AVer - Adresse MAC du dongle Wi-Fi ». Trouver l'adresse MAC au bas de votre apparéil photo.

1. Cliquez sur I'icone Connecter pour connecter votreamera.

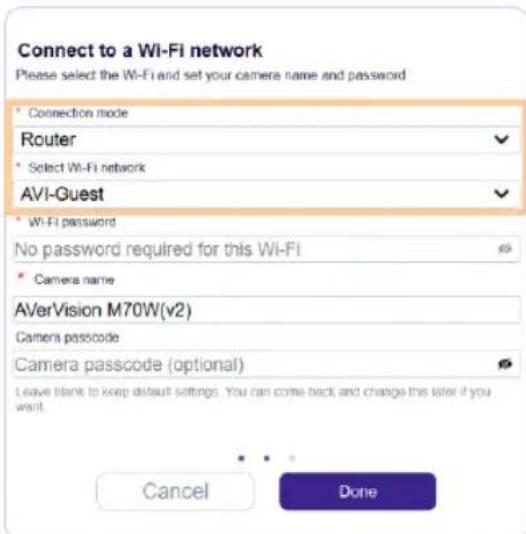

Choisissez Router(Routeur) dans la liste déroulante Connection mode (Mode de connexion). Choisissez ensuite vous réseau Wi-Fi et saisissez le mot de passer. Cliquez sur Done(Terminé).

1. La vue en direct de laamera démarre immédiatement. Ou cliquez sur l'icone Lecture démarrer l'affichage en direct.

pour

Connexion Miracast

Votre peripheique d'affichage doit prendre en charge Miracast. Si le periphérique d'affichage ne prend pas en charge Miracast, vous pouvez utiliser un adaptateur d'affichage sans fil Miracast qui se connecte à un port HDMI de votre apparéil.

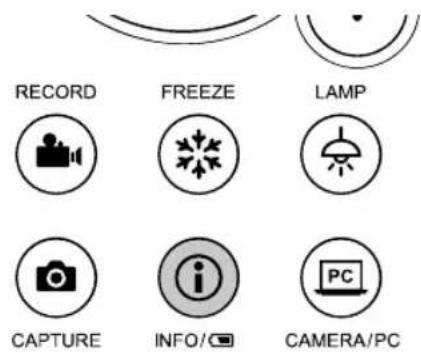

1. Appuyez sur le bouton Info pour ouvrir le menu d'affichage à l'écran.

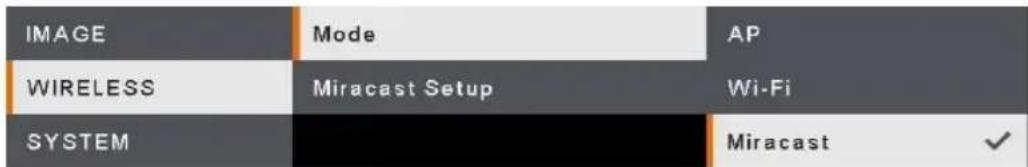

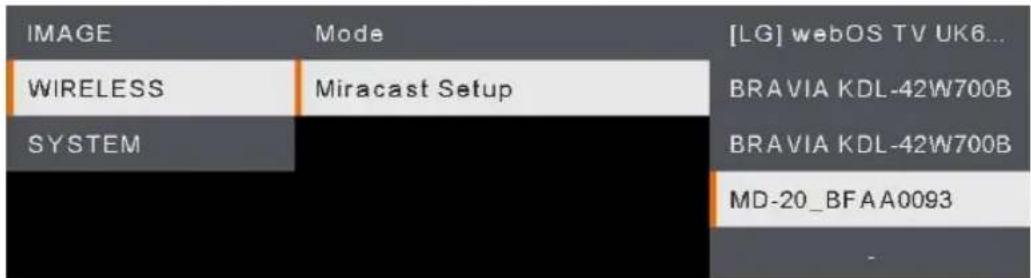

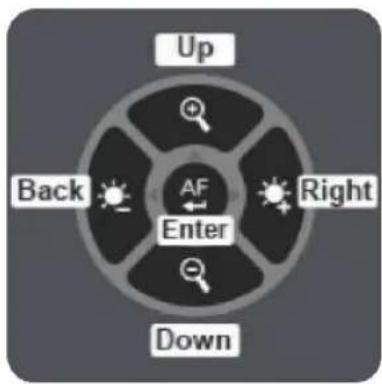

1. Allez dans Wireless > Mode > Miracast pour activer le mode Miracast.

1. Revenez aux Miracast Setup (Paramétres du Miracast) pour sélectionner votre périphérique d'affichage.

Utilisation de la camé ra

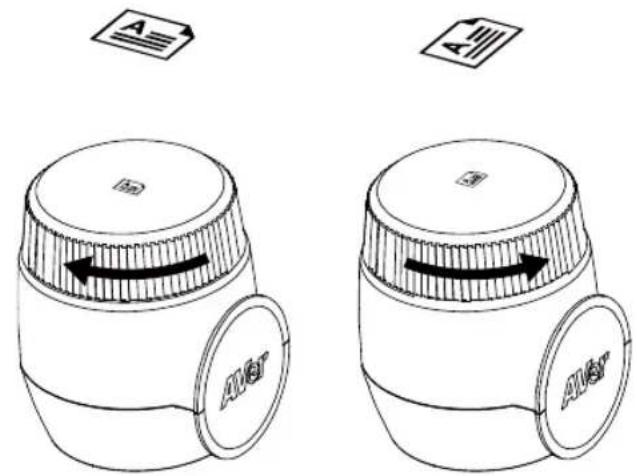

Baguedirection

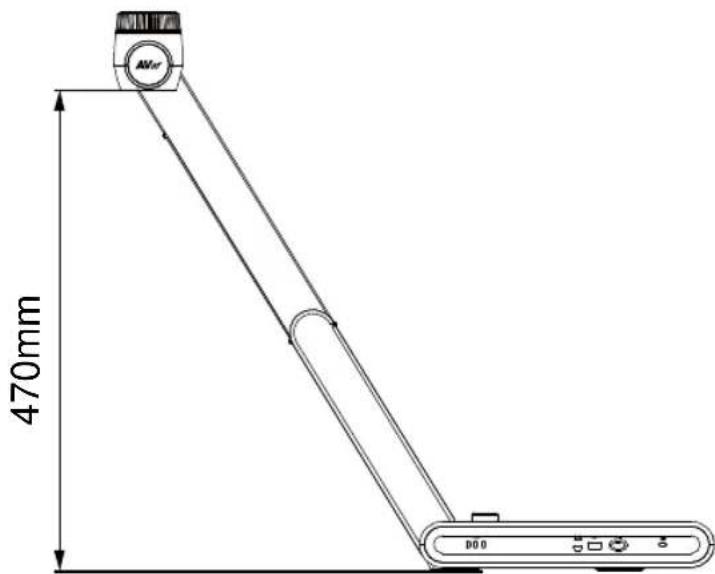

Champ de vision

Si laamera est a une hauteur de 470 mm, le champ couvre une feuille A3.

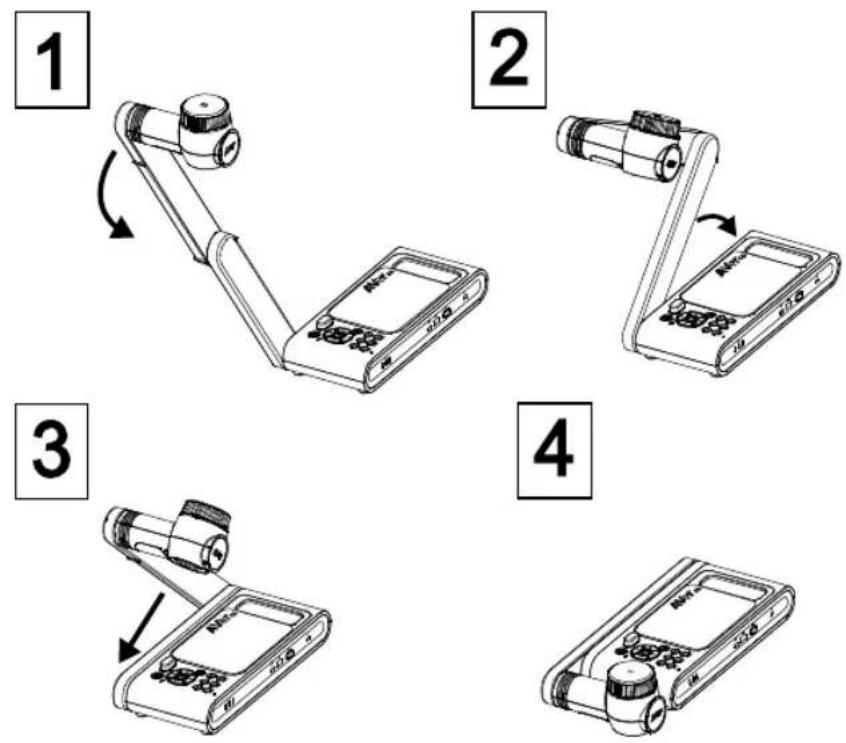

Rangement de laamera

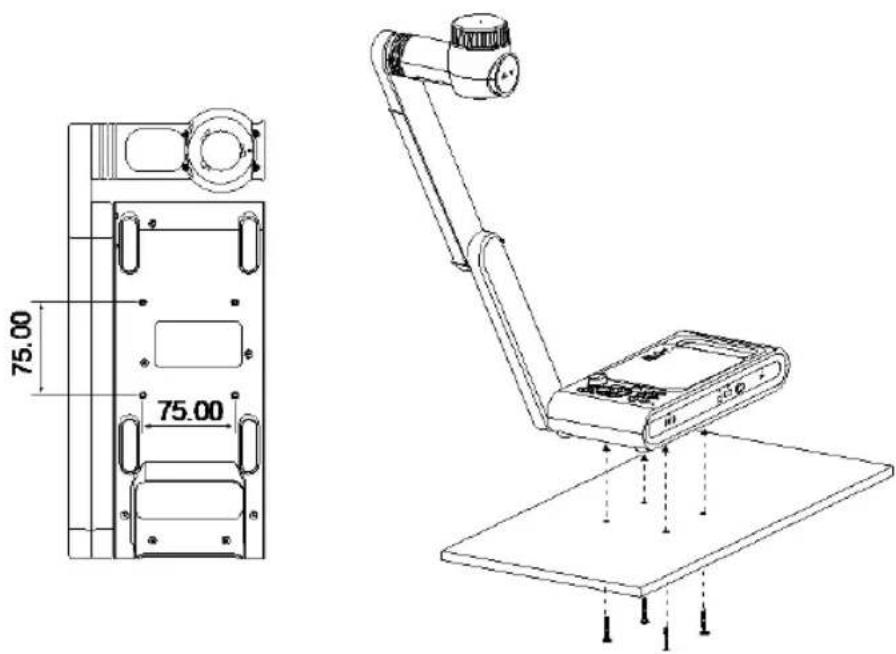

Installation de laamera sur une surface plane

[Remarque] 2 vis M4, 5 mm de profondeur

Français-101

Caractéristiques

Captor	CMOS 1/3,2
Nombre de pixels	13 mégapixels
Cadence	60 i/s (max.)
Mode d'image	Normal / Cadence élevé / Haute qualité / Microscope / Infini /Macro
Effet	Rotation / Gel
Sortie HDMI	4K ; 1080p 60 Hz ; 720p 60 Hz
Mise au point	Automatique / Manuelle / Zone (logicielle)
Champ de vision	480 x 345mm à 470 mm de distance
Zoom	Total x33 max. (AVerZOOM™x10 + zoom numérique x23)
Mode double	PA / Station DHCP (serveur/client)
Diffusion Wi-Fi	1080p à 30 i/s, jusqu'à 4K à 30 i/s
Double bande	5 GHz / 2,4 GHz
Miracast	Oui
Compatibilité	802.11a/b/g/n/ac [portée effective 13,7 m (45 pieds)]
Sécurité sans fil	Prend en charge WEP, WPA/WPA2-PSK, WPA/WPA2-Enterprise* *EAP-PEAP, EAP-TLS
Source d'alimentation	CC 5 V / 3 A, CA 100-240 V
Consommation	13,7 watts (lampe allumée) 12,7 watts (lampe éteinte)
Type de lampe	Lampe LED
USB	USB 2.0 Type-A x2 (dongle Wi-Fi, stockage USB) USB Type mini-B x1
Entrée CC 5 V	Jack d'alimentation
Micro	Intégré
En service	587x159x546 mm (±2 mm pied caoutchouc compris)
Plié	363,5x159x76,3 mm (±2 mm, pied caoutchouc compris)
Poids	2,6 kg (environ 5,7 lb)
Logiciel pris en charge	ePTZ (panoramaques horizontal et vertical et zoom électroniques) Image/ Zone capturée Image par image Minuterie Bibliothèque cloud Enregistrement Annotation

Avertissement

Pour réduire les risques d'incendie ou de décharges électriques, n'exposez pas cet apparéil à la pluie ni à l'humidité. Toute modification non autorisée du produit annulera la garantie.
- Ne laisseriez pas tomber l'appareil ni ne lui faites subir de"Heurts.
Pour éviter d'endommager l'appareil, utilisez la tension d'alimentation correcte.
- Ne placez pas l'appareil de maniere à ce que l'on puisse marcher sur le cordon d'alimentation, car cela pourrait provoquer son effilochage ou endommager la prise.
- Ne tirez pas sur le bras mécanique et sur l'appareil dans des directions opposées.

Pour déplacer l'appareil, tenez-le par le dessous avec les deux mains. Ne déplacez pas l'appareil en le tenant par l'objet ou par le brasSouple.

Avertissement

Ce produit est de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio. Dans ce cas, l'utilisateur peut se voir exiger d'adopter des mesures appropriées.

Cet appeareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Attention

Risque d'explosion si la batterie est remplacede par une autre de type incorrect. La mise au rebut des batteries usagees doit se faire selon les instructions.

AVIS DE NON-RESPONSABILITÉ

Il n'est offert aucune garantie et il n'est fait aucune déclaration, de manière expresses ni implicite, au sujet du contenu de ces documents, de leur qualité, de leur performance, de leur valeur marchande ni de leur adéquation à un usage en particulier. La fiabilité des informations représentées dans ce document a été soigneusement vérifiée ; cependant, aucune responsabilité n'est assumée concernant d'eventuelles inexactitudes. Les informations continues dans ces documents sont passibles de modifications sans avis préalable.

EnaucuncasAVerne sera tenuresponsiblede dommagesdirects,indirects,accessoiresou immaterielsdecoulantde l'utilisation ou de l'impossibilite d'utiliser ce produit ou cette documentation, même s'il a eté prévenu de la possibilité de tels dommages.

« AVer » est une marque commerciale propriété d'AVer Information Inc. Les autres marques commerciales mentionnées dans ce document à seule fin descriptive appartiennent à leurs sociétés respectives.

COPYRIGHT

© 2024 AVer Information Inc. Tous droits réservés.

Aucune portion de ce document ne peut etre reproduce, transmise, enregistrree ou stockee dans un systeme de restitution, ni traduite en aucune langue que ce soit, par quelsque moyen que ce soit, sans I'autorisation ecrite prealable de AVer Information Inc.

Aide Supplémentaire

Pour la FAQ, l'assistance technique et le téléchargement du logiciel et du mode d'emploi, rendez-vous sur le site:

Centre de téléchargement:

Coordonnées de contact

AVer Information Europe B.V.

https://www.aveurope.com
