用户手册 AVerVision M70W AVer

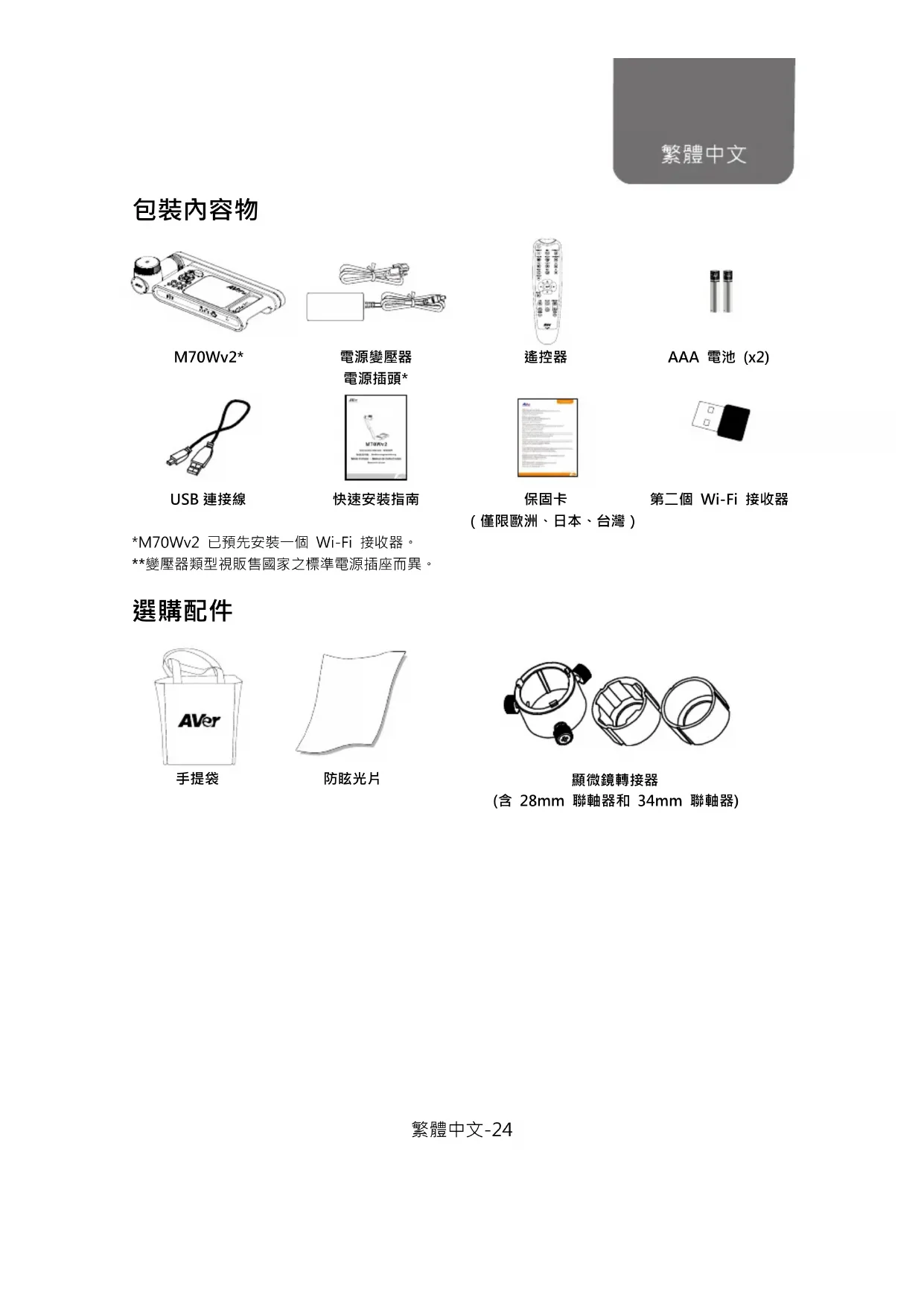

M70Wv2 已預先安裝一個 Wi-Fi 接收器。
*變壓器類型視販售國家之標準電源插座而異。

選購配件

手提袋

防眩光片

顯微鏡轉接器

（含 28mm 联轴器和 34mm 联轴器）

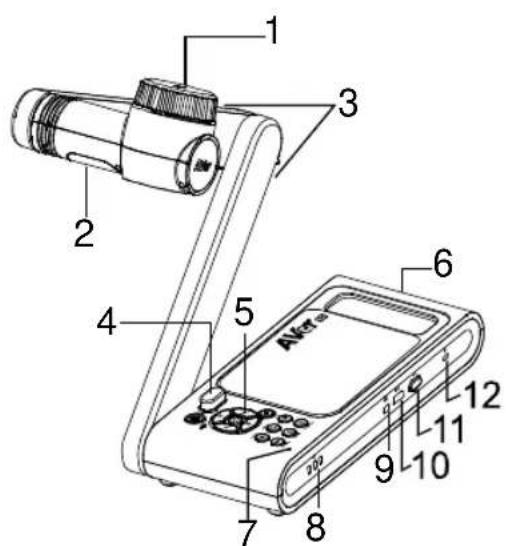

部位名稱

1. 摄影機頭
2. LED 燥
3. 機械臂
4. 紅外線感應器
5. 控制面板

6. 提把

7. 内建麦克風

8. 電池狀態顯示燈
   9.迷你USB連接埠
9. USB連接埠
   11.Wi-Fi接收器
10. Kensington 防盗孔

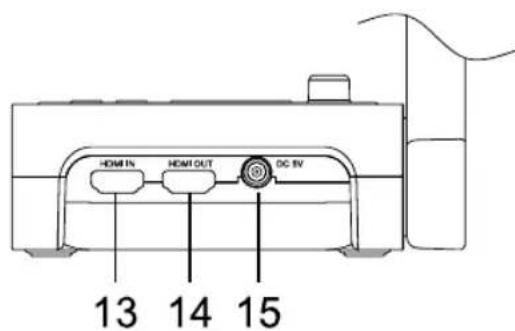

13.HDMI輸入焊
14.HDMI輸出埠
15. DC電源插孔

複合功能鍵

FACTORY RESET

重設為出廠預設值。

RESOLUTION

切换解析度：

自動偵測：4K、720P、1080P
- 1024x768 (支援的 HDMI 裝置)
- 4K 60Hz (支援的 HDMI 装置)

MODE

切換模式：一般、運動、高品質、顯微鏡、近拍、遠拍。

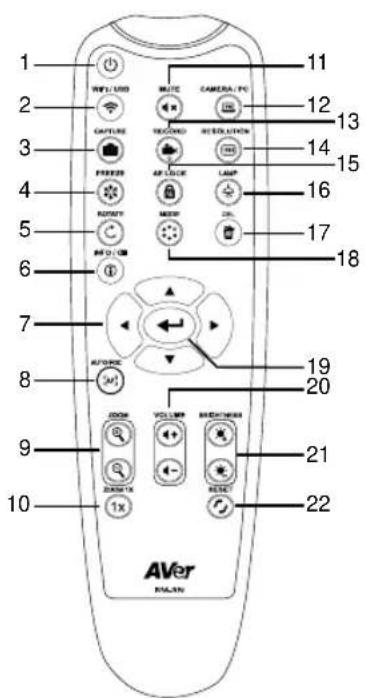

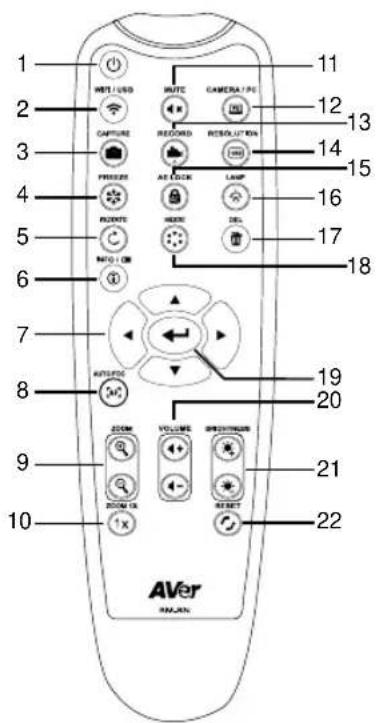

遥控器

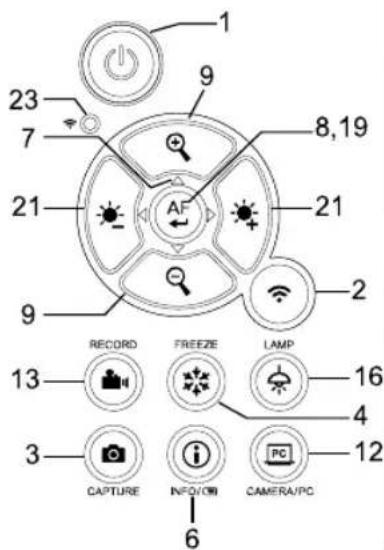

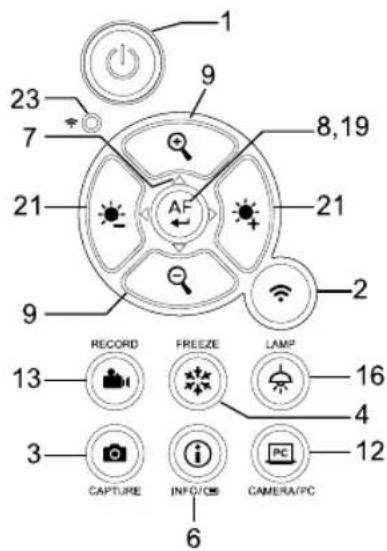

控制面板

名稱	功能
1. 電源	開機或關機。
2. Wi-Fi/USB	切換 Wi-Fi 和 USB 模式。
3. CAPTURE	拍攝靜態影像。在連拍模式中，再按一次此按键即可停止拍攝。
4. FREEZE	將正在播放的影像定格。
5. ROTATE	將影像旋轉 0/180°。
6. INFO/▲	顯示系統資訊和電池電力狀態。
7. ▲, ▼, ▽, & ▲	平移和縮小放大影像。
8. AUTO FOC	自動調整焦距。
9. ZOOM +/-	在攝影機模式中放大/縮小影像。
10. ZOOM 1X	將放大縮小狀態回復到 100%。
11. MUTE	切為靜音狀態。
12. CAMERA / PC	透過 HDMI 輸入埠，可切換影片訊號源自攝影機或電腦。
13. RECORD	開始/停止錄音和錄影。音檔或影片檔僅可存至 USB 隨身碟。
14. RESOLUTION	可切換下列解析度模式： - 自動偵測 (4K、720P、1080P) - 1024x768 (支援的 HDMI 裝置) - 4K 60Hz (支援的 HDMI 裝置)
15. AE LOCK	鎖定曝光，可停止 M70Wv2 專試找到最佳曝光的動作。
16. LAMP	開啟/關閉頂燈。
17. DEL	在播放模式中永久刪除所選擇的圖片/影像。
18. MODE	可切換模式有一般、運動、高品質、顯微鏡、近拍和遠拍模式。
19. ↦	確認選項。
20. VOLUME +/-	調整音量大小。
21. BRIGHTNESS +/-	調整亮度。
22. RESET +/-	回復到出廠預設值。
23. Wi-Fi 燒號	Wi-Fi �狀態燈號，請參照「LED 燒號」章節。

LED 燥號

名稱	狀態
電源	綠燈恆亮:電源啟動 熄滅:電源關閉 紅燈恆亮:待機(攝影機已連接電源但未運作)
電池	綠燈恆亮(x3):電力100%-60% 綠燈恆亮(x2):電力 60%-30% 綠燈恆亮(x1):電力 30%-5% 紅燈恆亮(x2):電力 5%-0% 紅燈閃燙(x1):無電力 橘燈恆亮(x3):電池異常
Wi-Fi	藍燈恆亮:無線分享器模式或 STA 連接 藍燈閃燙:軟體連接機器(M70Wv2)中 藍燈快閃:建立無線分享器模式或 STA 連接中 綠燈恆亮:Miracast 模式 綠燈閃燙:Miracast 傳輸中 綠燈快閃:Miracast 設備掃瞄或連接中

[註]當電池使用很久後會衰竭，請勿自行更換電池。請與你的經銷商連絡。

設備連接

為攝影機充電

您的攝影機具有內建電池，初次使用請充電至少3小時。充電時，使用隨附的電源變壓器和電源線，將攝影機連接至電源插座。

• 您也可以使用電腦為攝影機充電：

• 摄影機必須連接電源但未運作。電源指示燈為紅燈恆亮時，表示攝影機正在待機。

• 充電時，將隨附的 USB 連接線插入攝影機的迷你 USB 連接埠，然後將連接線的另一端插入電腦的 USB 連接埠。使用電腦充電時，充電速度較慢。

• 摄影機當機時，按下 () + () 可重新啟動攝影機。

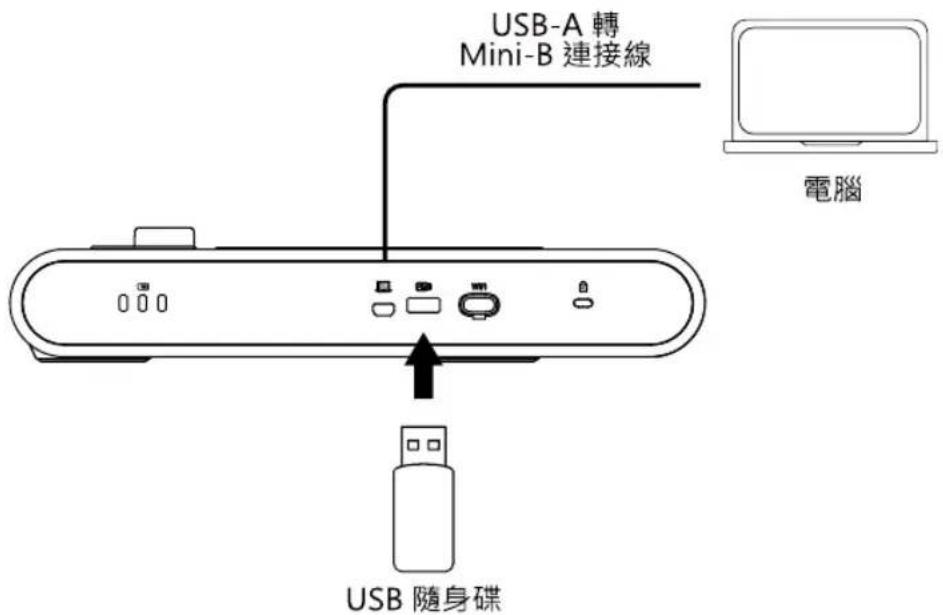

USB連接

使用隨附的USB連接線將攝影機連接到電腦，與會議視訊軟體搭配使用。

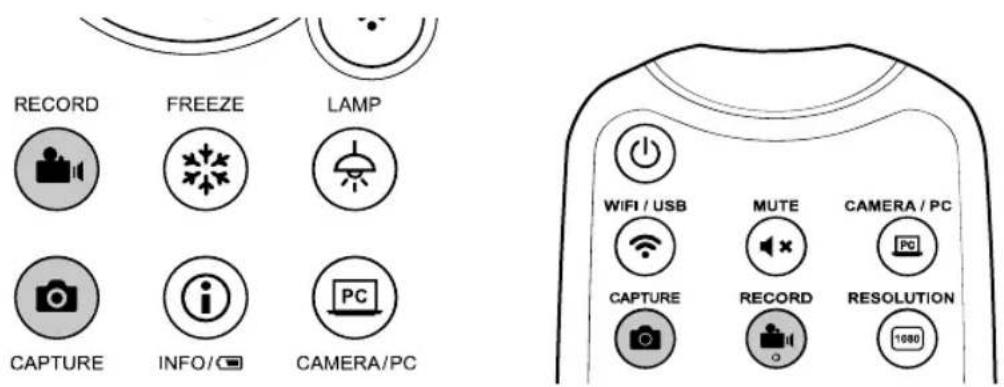

您也可以插入 USB 隨身碟以儲存影像和影片。按下 Capture 按鈕可拍攝影像，按下 Record 按鈕可錄製影片。

HDMI連接

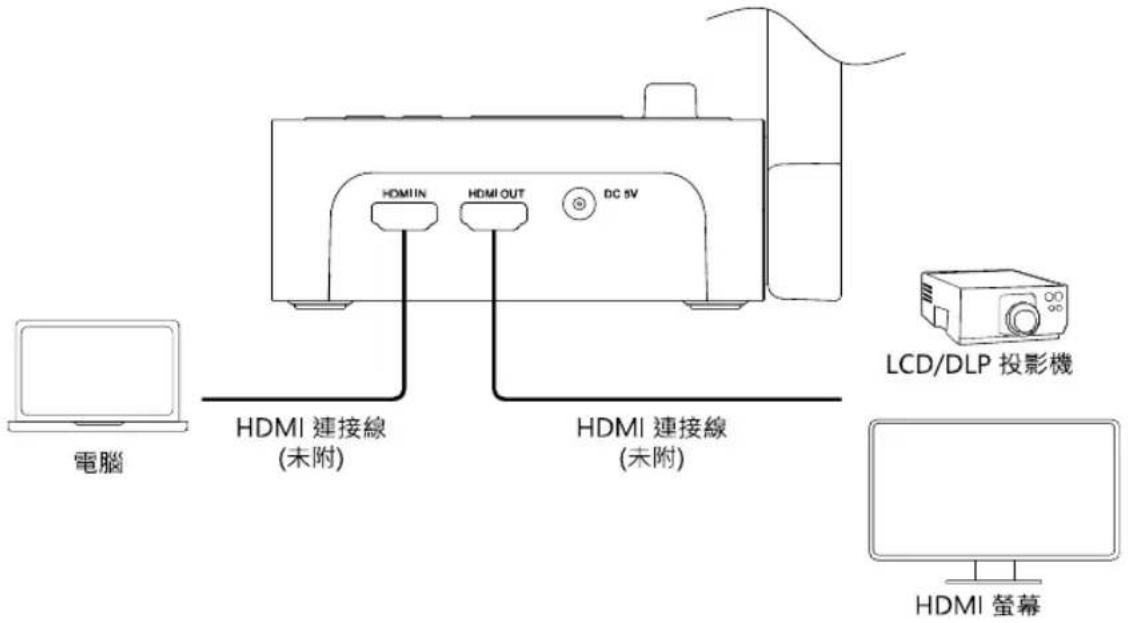

1. 只要將電腦連接至 HDMI輸入埠，螢幕或投影機連接至 HDMI輸出埠，就能使用投影機投影或在螢幕上顯示電腦中的影像和影片。

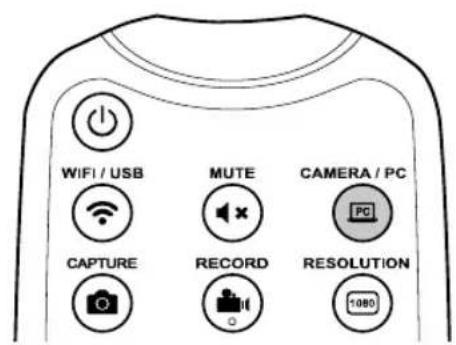

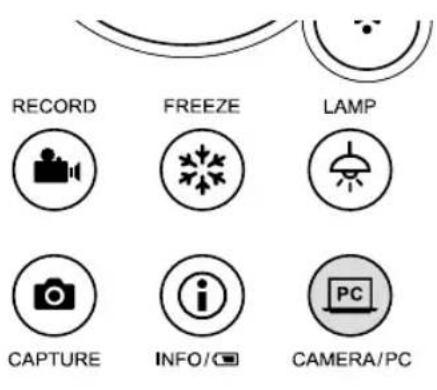

1. 按下 Camera/PC 按鈕可切換攝影機輸入或電腦輸入。

使用Wi-Fi接收器進行點對點（P2P）連接（僅限Windows)

方法1

1. 從 AVer 下載中心下載並安裝 AVerTouch 至您的電腦 (https://www.aver.com/download-center).

2. 請勿使用隨附的 USB 連接線將攝影機連接至電腦。

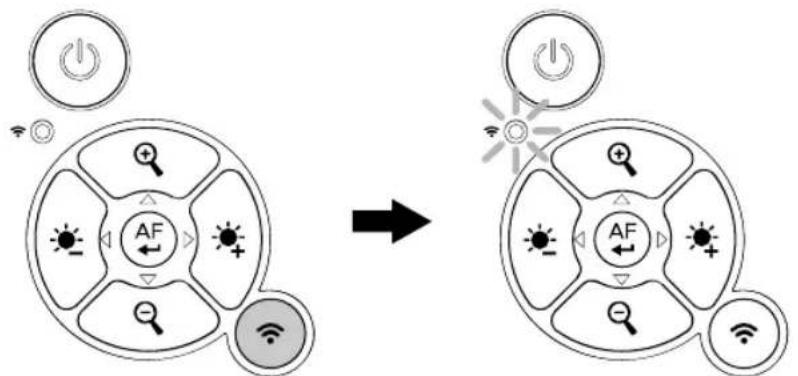

3. 按下Wi-Fi按钮以開啟Wi-Fi模式。Wi-Fi指示燈應為藍燈恆亮。

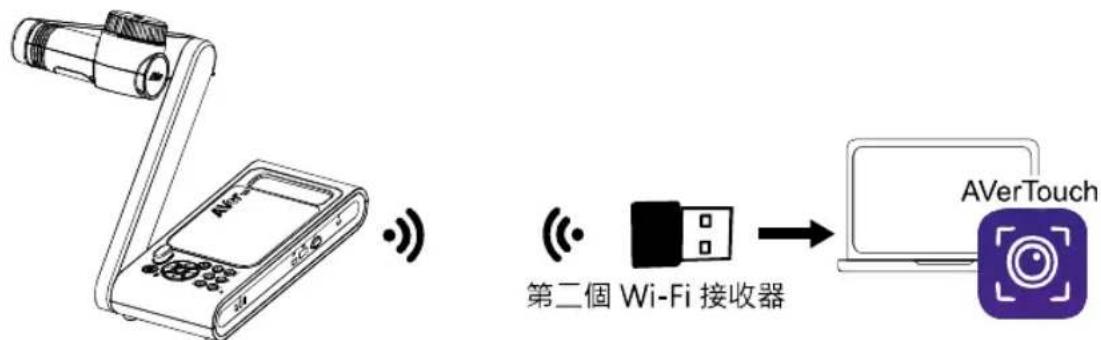

1. 將第二個Wi-Fi接收器插入您的電腦。

攝影機隨附兩個Wi-Fi接收器，其中一個已預先安裝至攝影機。如果包裝內容物中沒有第二個接收器，接受器在您的地區或國家可能為選購配件。請聯絡當地經銷商。

4.開啟 AVerTouch。

• 傳測到攝影機時會出現一張白色卡片。
• 摄影機名稱為「AVer 型號名稱」-「Wi-Fi 接收器的 MAC 位址」。您可以在攝影機底部找到 MAC 位址。

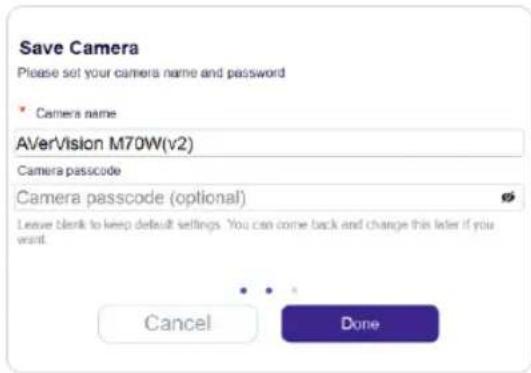

5. 按一下連接圖示 以連接您的攝影機，再按一下Done。

• 出現 IP 位址衝突的錯誤訊息時，請參閱 進行疑難排解。

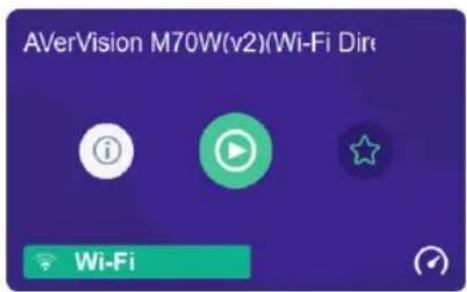

6. 摄影機會立刻顯示即時影像。或按一下播放圖示 以顯示即時影像。

方法2

1. 從 AVer 下載中心下載並安裝 AVerTouch 至您的電腦

• 請勿使用隨附的 USB 連接線將攝影機連接至電腦。

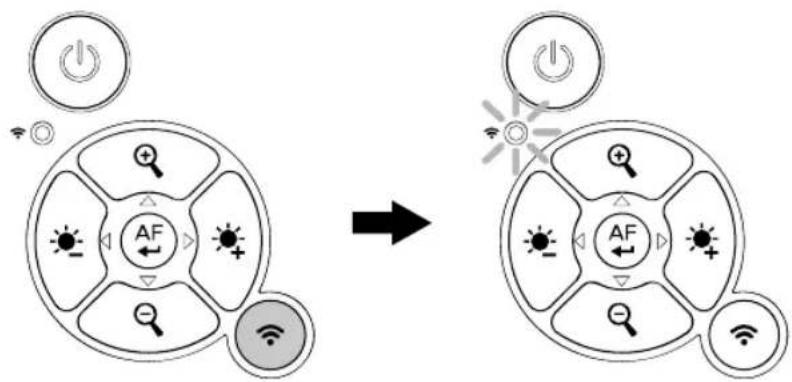

• 按下Wi-Fi按钮以開啟Wi-Fi模式。Wi-Fi指示燈應為藍燈恆亮。

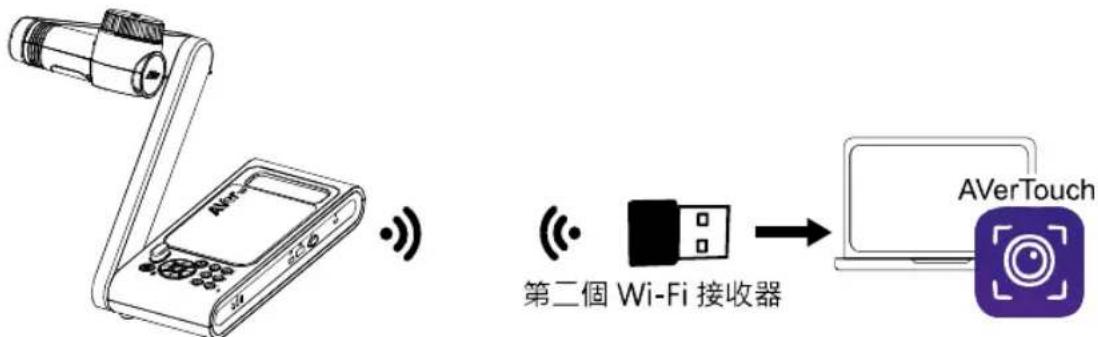

1. 將第二個Wi-Fi接收器插入您的電腦。

攝影機隨附兩個Wi-Fi接收器，其中一個已預先安裝至攝影機。如果包裝內容物中沒有第二個接收器，接受器在您的地區或國家可能為選購配件。請聯絡當地經銷商。

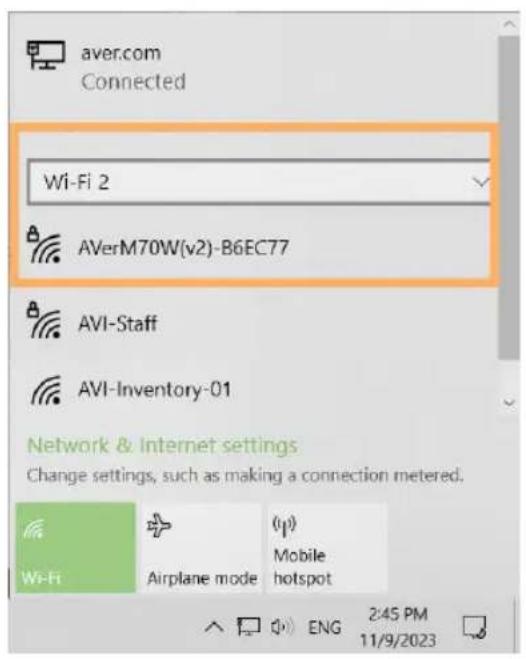

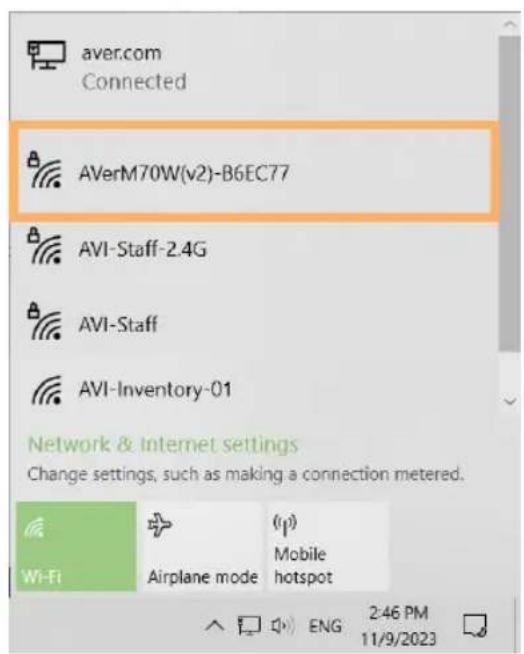

1. 選取工作列上的 Network (網路) 圖示。顯示的圖示會依您目前的連線狀態而有所不同。

ENG

2:46PM 11/9/2023

5.選擇您的攝影機，然後選取Connect(連線)。

• 確保您選擇Wi-Fi接收器的網路。電腦內建Wi-Fi或您同時使用其他非AVerWi-Fi接收器時，您可能會看到一個下拉式選單（Wi-Fi2、Wi-Fi3等）。
• 攝影機名稱為「AVer 型號名稱」-「Wi-Fi 接收器的 MAC 位址」。您可以在攝影機底部找到 MAC 位址。

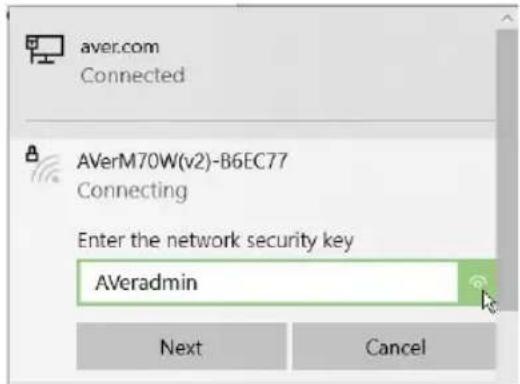

6.輸入網路密碼 AVeradmin，然後選取 Next(下一步)。

1. 選取 Yes（是）讓網路上的其他裝置探索您的電腦。

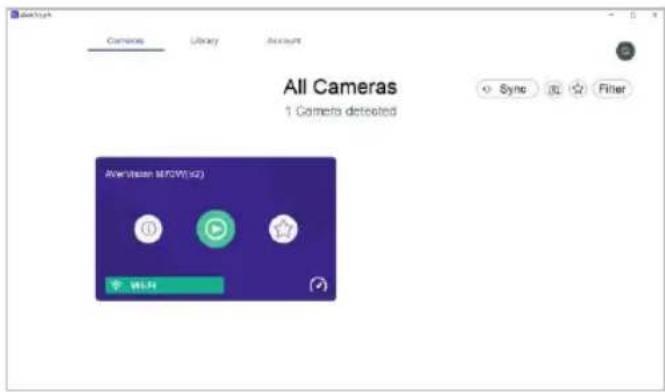

   8.開啟 AVerTouch。偵測到攝影機時會出現一張紫色卡片。按一下播放圖示 以顯示即時影像。

點對點 (P2P) 連接疑難排解

攝影機會記憶您上次使用的無線連接設定。如果要更改連接方式，例如從點對點(P2P)改成Wi-Fi，按下複合功能鍵 + 將攝影機重設為出廠預設值，以清除上次的頻寬設定。

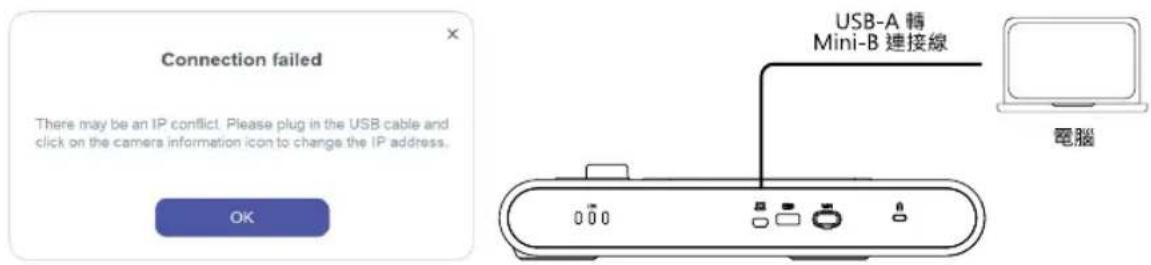

IP 衡突

1. 使用隨附的 USB 連接線將攝影機連接到電腦。

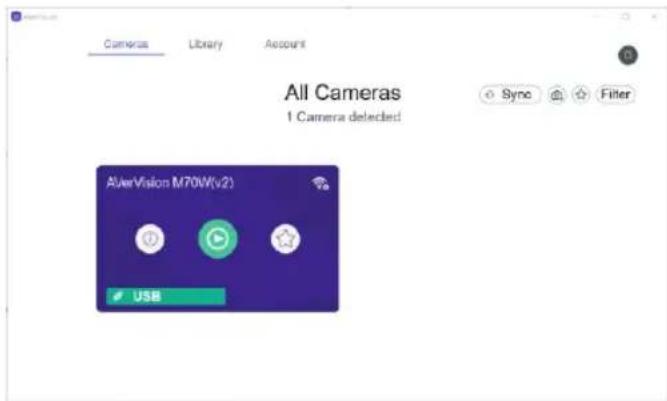

2.開啟 AVerTouch。偵測到攝影機時會出現一張紫色卡片

• 備機測試
• 備機測試
• 備機測試
• 備機測試
• 備機測試

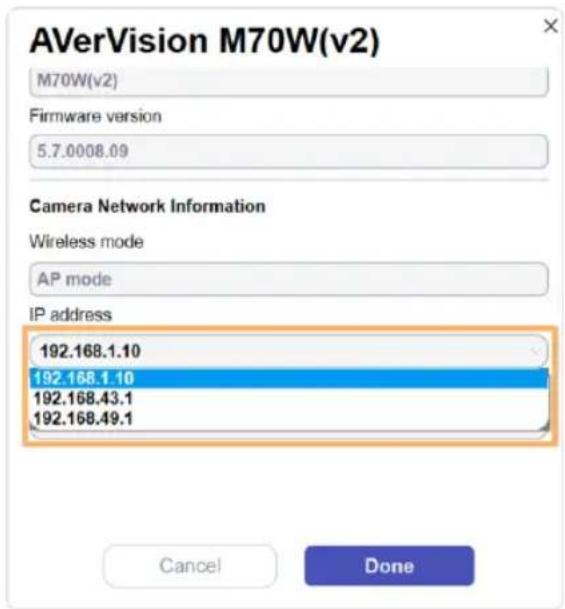

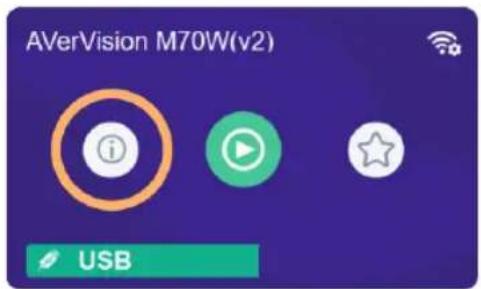

1. 按一下攝影機資訊圖示。從 IP address 下拉選單中選取其他 IP 位址，然後按一下 Done。

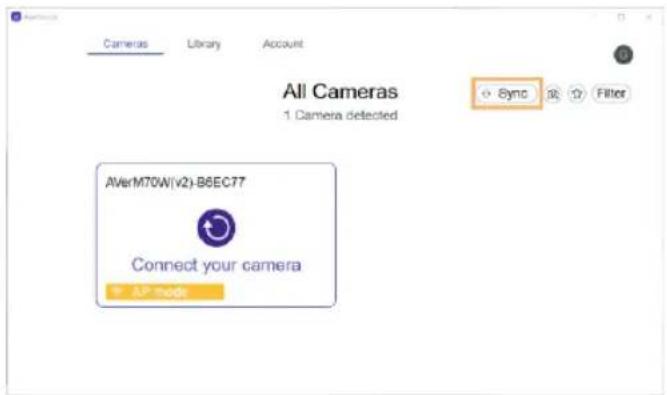

1. 拔掉 USB 連接線。按一下 Sync 以重新整理，偵測到攝影機時會出現一張白色卡片。返回 <點對點 (P2P) 連接> 的步驟 5，再次連接攝影機。

Wi-Fi 連接

1. 從 AVer 下載中心下載並安裝 AVerTouch 至您的電腦 (https://www.aver.com/download-center).

確保您的電腦具有Wi-Fi連線。
- 請勿將第二個 Wi-Fi 接收器插入您的電腦。
- 請勿使用隨附的 USB 連接線將攝影機連接至電腦。

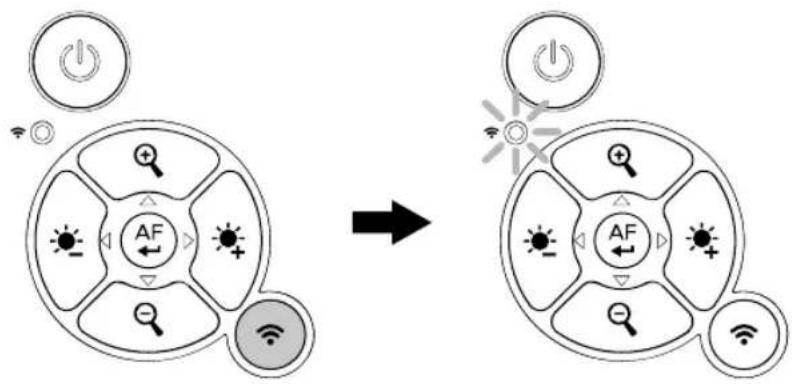

1. 按下Wi-Fi按钮以開啟Wi-Fi模式。Wi-Fi指示燈應為藍燈恆亮。

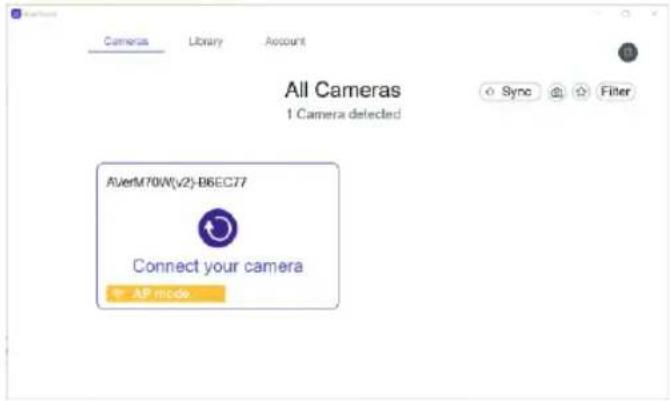

3.開啟 AVerTouch。

• 傳測到攝影機時會出現一張白色卡片。
• 摄影機名稱為「AVer 型號名稱」-「Wi-Fi 接收器的 MAC 位址」。您可以在攝影機底部找到 MAC 位址。

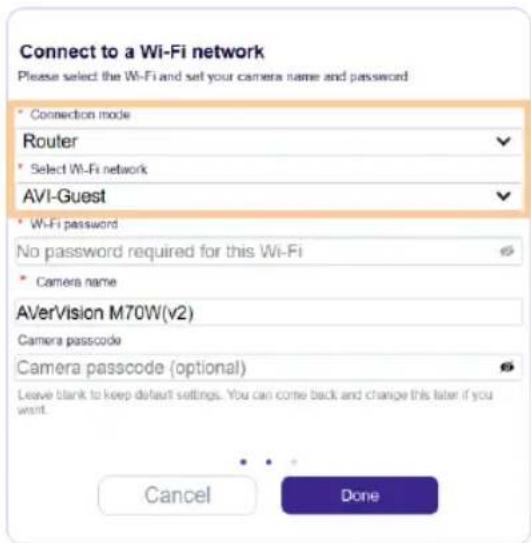

4. 按一下連接圖示 以連接您的攝影機

從Connectionmode下拉選單中選擇Router，再選取您的Wi-Fi網路並輸入密碼，然後按一下Done。

1. 摄影機會立刻顯示即時影像。或按一下播放圖示 以顯示即時影像。

Miracast 連接

您的顯示裝置必須支援 Miracast。如果顯示裝置不支援 Miracast，您可以使用 Miracast 無線顯示介面卡連接至裝置的 HDMI 連接埠。

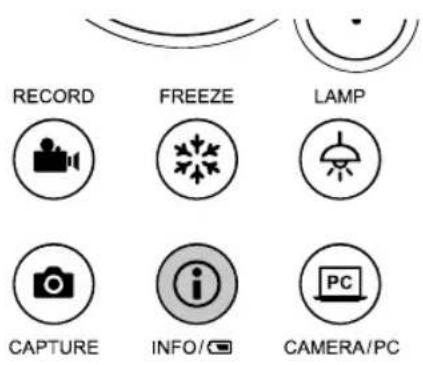

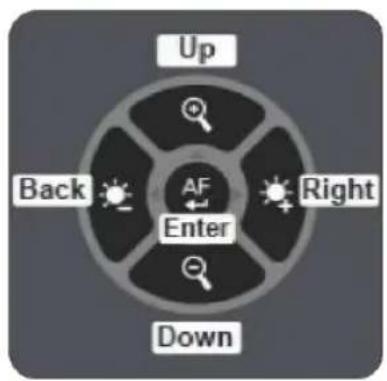

1. 按下 Info 按鈕 (i) 以開啟螢幕選單。

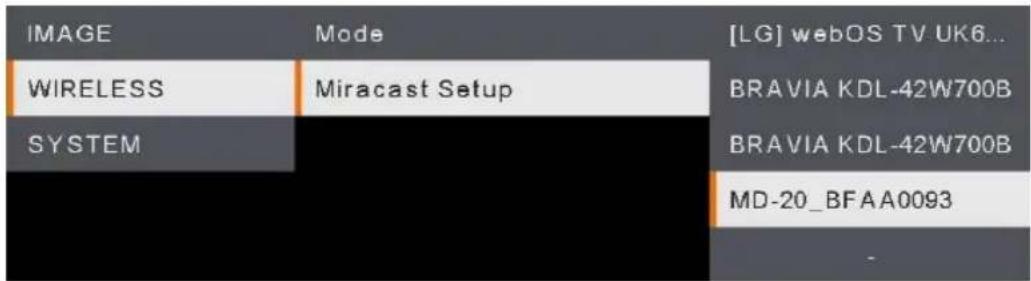

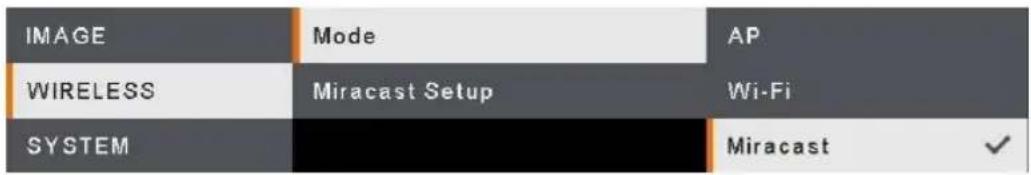

1. 前往 Wireless (無線) > Mode (模式) > Miracast 以開啟 Miracast 模式。

3.回到Miracast Setup(Miracast设定)選擇您的顯示裝置。

使用 M70Wv2

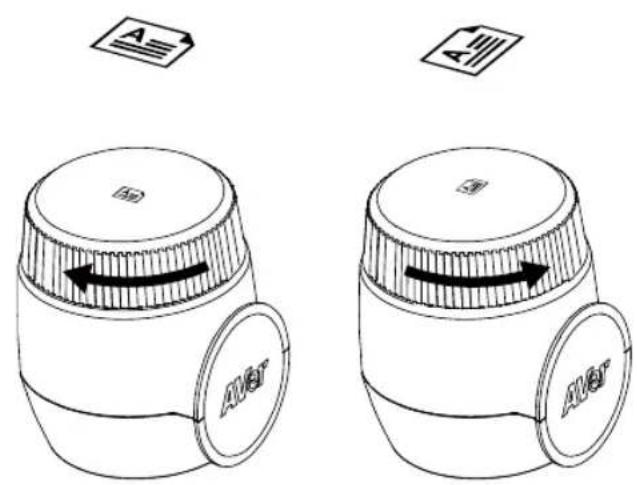

方向環

拍攝範圍

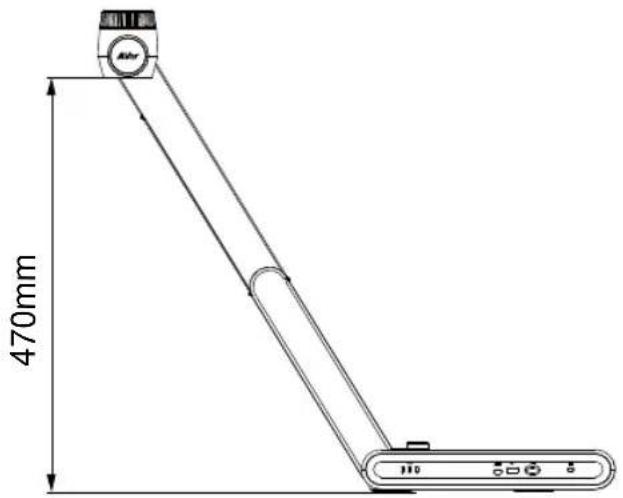

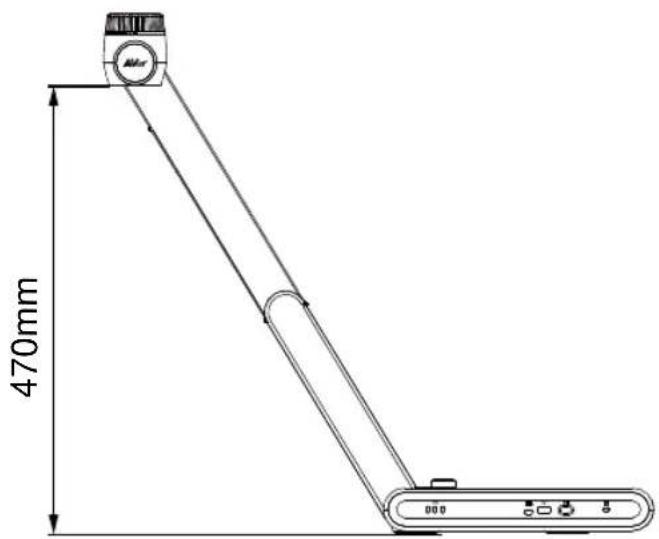

當鏡頭高度位於 470mm 時，此拍攝區域可觀賞最大範圍在A3內。

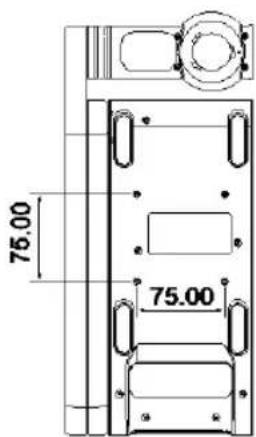

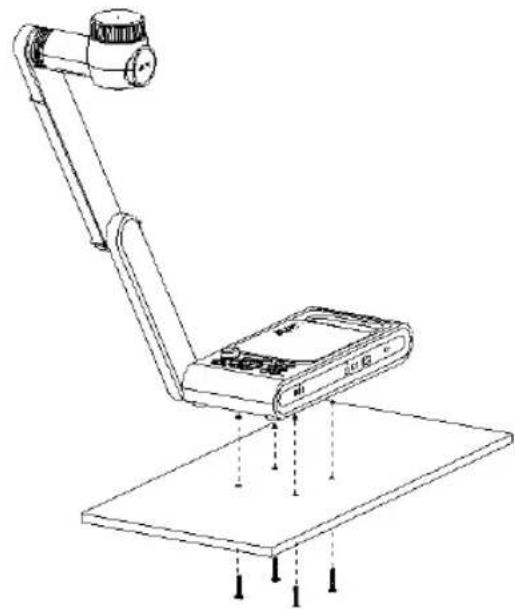

安装 M70Wv2 於平面上

[註]M4螺絲4顆，深度是5mm。

繁體中文-42

規格

感應器	1/3.2 CMOS
有效畫素	13 megapixels
畫格速率	60 fps (最高)
影像模式	一般/運動/高品質/顯微鏡/遠拍/近拍
效果	旋轉/靜止
HDMI輸出	4K; 1080p 60Hz; 720p 60H
對焦	自動/手動/區域(軟體)
拍攝範圍	480mm x345mm @ 470 mm
縮放倍數	共 33X (10X AVerZOOM + 23X 數位縮放)
Dual Mode	AP / Station DHCP(伺服器端/使用者端)
Wi-Fi 傳輸率	1080P@30fps, up to 4K@30fps
Dual Band	5GHz/2.4GHz
Miracast	有
相容性	802.11a/b/g/n/ac (45 呗有效範圍)
無線安全協定	SUPPORT WEP, WPA/WPA2-PSK, WPA/WPA2-Enterprise* *EAP-PEAP, EAP-TLS
電源	DC5V/3A, AC 100-240V
耗電量	13.7 Watts(開燈) 12.7 Watts(不開燈)
頂燈	LED 燒
USB	USB2.0 Type-A(Wi-Fi 接收器) USB Type mini-B x 1
DC 5V 輸入	電源插孔
麦克風	內建
使用時	587mm(L)*159 mm(W)*546mm(H) (+/-2mm 包含像膠底座)
收起後	363.5mm(L)*159mm(W)*76.3mm(H) (+/-2mm 包含像膠底座)
重量	2.6 kg (約 5.7lbs)
軟體支援	ePTZ 影像/區域 PBP(畫面並排) 計時功能 雲端圖書館 錄影 註記功能

警告

• 為降低火災或觸電風險，請勿將本產品暴露在雨中或潮濕環境中。如果對產品進行任何未經授權的修改，保固將無效。
• 請勿使機器掉落或受到撞擊。
  請使用正確的電源電壓以避免損壞機器。
  ·請勿將機器放在容易被踩到電源線的地方，否則可能會導致電源線或插頭磨損或損壞。
• 請用雙手握住機器底部以移動機器。請勿抓住 錢頭或機械臂來移動機器。

警告

為避免電磁干擾，本產品不應安裝或使用於住宅環境。

低功率電波輻射性電機管理辦法

取得審驗證明之低功率射頻器材，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。前項合法通信，指依電信法規定作業之無線電通信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。4.7.9.1應避免影響附近雷達系統之操作。

遥控器電池安全資訊

• 請將電池存放在涼爽與乾燥的位置。
• 不要將電量用盡的電池棄置在家庭廢棄物中。請將電池棄置在特定回收處，或送回原購買的商店。
• 如果長時間不使用電池，請將其取出。電池漏液與腐蝕可能會損壞遙控器，請以安全方式棄置電池。
• 不可混用新舊電池。
• 不可混用不同類型的電池：鹼性、標準(碳鋅)或可充電(鎳鎘)電池。
• 不可將電池棄置於火源中。
• 請勿嘗試讓電池端子短路。

限用物質含有情況標示資訊參考下列網址：https://tw.aver.com/page/RoHS

免責聲明

對於產品品質、效能、適銷性或特定用途之適用性，本文件內容皆不代表任何明示或暗示保固或陳述。本文資訊經過仔細詳查，內容可靠無誤；雖然如此，若有任何錯誤，恕不負責。本文所含資訊如有變更，恕不另行通知。若因使用或不當使用本產品或本文，導致任何直接、間接、特殊、意外或後續損害，即使本公司已事先告知此類損害之可能性，亦不負任何賠償責任。

商標

AVer為圓展科技股份有限公司之商標。因本內容之描述出現的商標分屬個別公司所有且均受智慧財產權相關法令保護。本文內所有提及之產品或企業名稱僅供識別與說明用途，且為各自擁有者之商標或註冊商標。

著作權

©2024 圆展科技 版權所有

本內容相關權利係圓展科技股份有限公司所有，任何人未得事先書面同意不得就本內容為一部或全部之重製、改作、或任何型式之散布行為。圓展科技股份有限公司保留變更產品規格及內容的權利無須另為通知。

支援服務

軟體和使用者手冊下載·請到下面網址：https://www.aver.com/download-center

常見問題、技術支援，請到下面網址：https://www.aver.com/technical-support

連絡資訊

圆展科技股份有限公司

新北市23673土城區大安路157號8樓

電話：[phone]
