Tipo di prodotto	Controller DJ motorizzato (giradischi digitale)
Marca	Rane
Modello	Twelve MKII
Dimensioni (circa)	325 x 363 x 114 mm
Peso (circa)	5,2 kg
Alimentazione	100-240 V CA, 50/60 Hz tramite cavo IEC
Motore	Trasmissione diretta, coppia elevata (5 kgf-cm)
Velocità	33 ⅓ e 45 giri/min
Gamma di pitch	±8%, ±16%, ±50%
Connettività	USB (MIDI/audio), uscita audio RCA (DVS), ingresso alimentazione IEC
Barra tattile	Multifunzione: navigazione (Needle Drop) e punti di riferimento rapidi (Hot Cue)
Funzioni principali	Scratch, controllo riproduzione, instant doubles, selezione deck, modalità DVS, regolazione coppia motore
Schermo / Indicatori	LED per stato, selezione deck, impostazione pitch, stroboscopio
Accessori inclusi	Piatto, disco di controllo con attacco a sgancio rapido, feltro, 4 distanziatori, cavi di alimentazione, USB e RCA, guida all'uso
Manutenzione e pulizia	Utilizzare un panno asciutto e morbido; non utilizzare liquidi o abrasivi
Sicurezza	Leggere il manuale di sicurezza prima dell'uso; non ostruire le ventole; utilizzare solo l'adattatore di rete fornito
Parti di ricambio e riparabilità	Contattare il supporto Rane; nessuna parte riparabile dall'utente all'interno

Domande frequenti - Twelve MKII Rane

Come assemblare il piatto della Twelve MKII?

Posizionare il piatto sul motore allineando i perni con i fori, quindi premere saldamente. Aggiungere il feltro e il disco di controllo. Per bloccare il disco, pizzicare la parte superiore dell'asse mentre si gira il disco fino allo scatto. Utilizzare i distanziatori per regolare l'attrito.

Come utilizzare la Twelve MKII in modalità DVS?

Collegare le uscite audio RCA a una console di missaggio compatibile. Tenere premuto il tasto Modalità DVS, quindi premere per scorrere i segnali temporali. Selezionare la modalità desiderata e attendere 3 secondi. Il software deve essere impostato in modalità relativa.

Come regolare la coppia del motore?

Utilizzare l'interruttore Coppia Motore situato sul pannello posteriore. Posizione alta per coppia elevata (sensazione moderna), posizione bassa per coppia più leggera (sensazione classica).

Come assegnare un deck alla Twelve MKII?

Accendere l'apparecchio: i tasti di selezione dei deck lampeggiano. Premere il tasto corrispondente al deck desiderato (es. Deck 1). Il LED si accende fisso. Per cambiare, premere un altro tasto. Per deselezionare, tenere premuto il tasto per 2 secondi.

La barra tattile non risponde correttamente, cosa fare?

Verificare la modalità selezionata tramite il tasto Modalità Cue. Assicurarsi che le dita siano asciutte e pulite. Riavviare l'apparecchio e il software. Se il problema persiste, contattare il supporto Rane.

Come assegnare o eliminare un punto di riferimento rapido con la barra tattile?

Passare alla modalità Hot Cue (LED del tasto Modalità Cue acceso). Premere su una sezione spenta della barra per assegnare un punto. Per eliminare, tenere premuto il tasto Modalità Cue e premere sul punto da eliminare.

Posso collegare più Twelve MKII allo stesso software?

Sì, fino a quattro controller possono essere collegati tramite USB a un sistema Serato DJ Pro con abbastanza canali. Ogni controller deve essere assegnato a un deck distinto utilizzando i tasti di selezione.

Come aggiornare il firmware della Twelve MKII?

Gli aggiornamenti sono disponibili sul sito rane.com. Scaricare il file e seguire le istruzioni fornite. Generalmente, collegare l'apparecchio tramite USB e avviare l'utilità di aggiornamento.

Quale manutenzione è necessaria per la Twelve MKII?

Pulire il piatto e il telaio con un panno asciutto e morbido. Evitare liquidi. Sostituire il feltro se usurato. Mantenere pulito l'asse del motore. Controllare periodicamente i cavi.

La Twelve MKII è compatibile con Serato DJ Pro?

Sì, è un accessorio ufficiale Serato. Richiede un'interfaccia, un controller o una console di missaggio compatibile (come la Rane Seventy-Two) per funzionare con Serato DJ Pro.

MANUALE UTENTE Twelve MKII Rane

Guida per l'uso (Italiano)

Introduzione

Grazie per aver acquistato il Twelve MKII. Noi di Rane DJ sappiamo che per te la musica è una casa seriala. Ecco perché progettiamo i nostri dispositivi con un unico obiettivo in mente: renderere le tue prestazioni le migliorori possibili.

Il Twelve MKII è unsystema di controllo puro e potente per DJ. Simile per layoute dimensioni a un giradischi tradizionale in un corpo interamente metallico, l'unico elemento che lo rende decisamente differente è una banda tattile di precisione multifunzione per la ricerca e l'impostazione delle traccce o l'attivazione di hot cue alippo del braccio.

Progettato per i DJ, il Twelve MKII consente di fare scratch e di suonare con le sensazioni offerte da un giradischi tradizionale, ma con la precisione, la ripetibilità e la durata delle migliori soluzioni digitali.

Conteni della confezione

Base del Twelve MKII

Montaggio del piatto

• Piatto in alluminio
  Tappetino
• Disco di controllo con adattatore a sgancio rapido (fissata)
• Distanziatori (4)

Cavo di alimentazione

Cavo USB

Cavi stereo RCA

Guida per l'uso

Istruzioni di sicurezza e garanzia

Nota bene: Twelve MKII è stato progettato in collaboratione con Serato, casa che lo rende un Official Serato Accessory. Twelve MKII richiede un'interfaccia Serato DJ Pro supportata, un controller, un mixer o una soluzione Serato Club Kit compatibile per il controlo del Serato DJ Pro.

Assistenza

Per le ultime informazioni in merito a questo prodotto (documentazione, specifiche tecniche, requisiti di systema, informazioni sulla compatibilità, ecc.) e per effettuarne la registrazione, recarsi alla pagina rane.com.

Per ulteriori assistenza sul prodotto, recarsi alla pagna rane.com/support.

Configurazione

Prima di iniziare:

• Leggere attendamente il libero delle Istruzioni di sicurezza e garanzia prima di utilizzato l'Twelve MKII.
• Assicurarsi che gli elementi elencati nella parte Introduzione > Contenuti della confezione siano inclusi. Elementi non elencati quello sono venduti separatamente.

1. Montare il piatto

1. Estrarre la base del Twelve MKII alla confezione. Estrarre il gruppo del piatto alla confezione (sotto il Twelve MKII). Collocare il Twelve MKII su una superficie pianae e stabile per il montaggio e l'uso.
2. Collocare il piatto sul motore allineando i perni a livello della parte inferiore del piatto con i fori nel motore. Premerlo verso il basso con decisione. Assicurarsi che ruoti uniformamente e non oscilliccessivamente.
3. Collocare il tappetino sul piatto. Quindi collocare il disco di controllo sull'asse (con l'adattatore a sgancio rapido fissato in alto). Per bloccare il disco di controllo all'asse, fissare la parte superiore dell'asse ruotando lentamente il disco fino a udire un clic. Si blocca quando la scanalatura sull'asse si allinea direttamente alla parte opposta del pulsante sul lato dell'adattatore a sgancio rapido.

Nota bene: se si desidera regolare la frizione sul tappetino del disco, provare a collocare 1-4 dei distanziatori in dotazione sull'asse, quello il tappetino stesso. Più si solleva il disco di controllo con i distanziatori, maggiore rotazione inversa si ottiene.

2. Collegare il tutto e iniziare a fare il DJ!

1. Assicurarsi di aver scaricato e installato l'ultima versione del software.
2. Collocare il Twelve MKII su una superficie uniforme e stabile.
3. Ad alimentazione spenta, collegare il cavo di alimentazione in dotazione innanzitutto al Twelve MKII, quindi ad una presa elettrica.
4. Accendere il Twelve MKII servendosi dell'interruttore di alimentazione.

5. Servirsi di un cavo USB standard per collegare la porta USB a:

6. Se si utilizza il Twelve MKII con il mixer Rane Seventy-Two (venduto separamente), collegare il cavo USB alle porte USB del Deck 1 o al Deck 2 denominate Twelve MKII/ Controller.

7. Se si utilizes un'altra interfaccia di mixaggio, collegare il cavo USB a una porta USB disponibile sul computer o a un hub collegato al computer.

8. Alternatively, colleague cavi standard stereo RCA dall'uscita audio all'ingresso di un mixer compatibile o altri dispositiviabilitati DVS per il controllo timecode.

9. Aprire il Serato DJ Pro. Il Twelve MKII funziona con il Serato DJ Pro tramite due modalità:

10. Serato USB: esta modalità è identica al funzionamento del Rane Twelve originale, in cui il software è controllatotramite un collegamento USB. Quando si utilizza esta modalità, il software devesecco impostato su Modalità interna.

11. Serato DVS: esta modalità invierna il segnale audio DVStramite le porte di uscita audio (RCA) per controllare il piatto. Quando si utilizza esta modalità, il software deve essere impostato su Modalità relativa.

Si raccomanda di collegare il Twelve MKII utilizzato via le porte di uscita Audio (RCA) (per il controlledo DVS del piatto) via la porta USB (per i comandi MIDI quali Browse, Load/Instant Doubles, Hot Cues, ecc.).

Per maggiori informazioni su come utilizzare il Serato DJ Pro con il Twelve MKII, recarsi alla pagina support.serato.com.

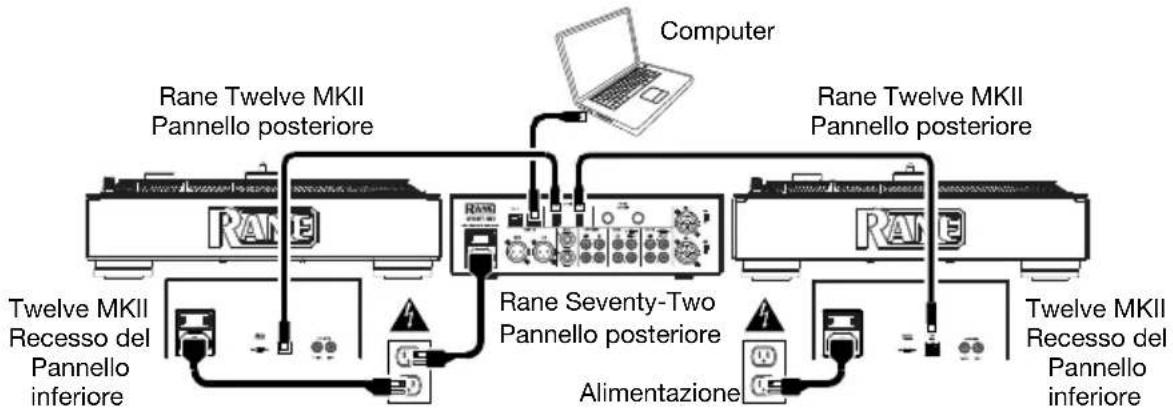

Schema dei collegamenti, Esempio 1 ("Battle Style"):

Rane Twelve MKII Pannello superiore

Rane Seventy-Two Pannello superiore

Rane Twelve MKII Pannello superiore

Schema dei collegamenti, Esembio 2 ("Club Style"):

Rane Twelve MKII Pannello superiore

Rane Seventy-Two Pannello superiore

Rane Twelve MKII Pannello superiore

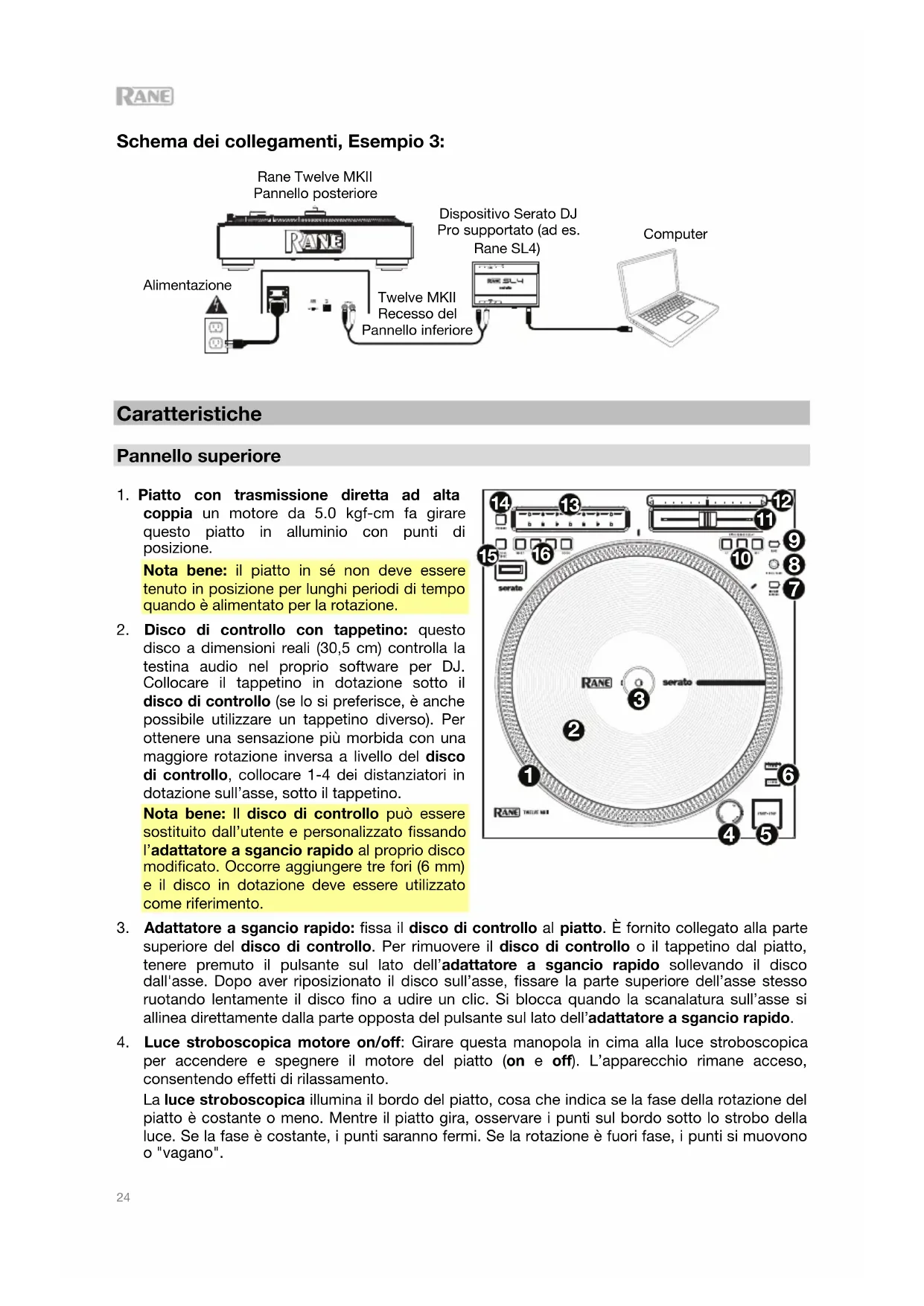

Schema dei collegamenti, Eaggio 3:

Caratteristiche

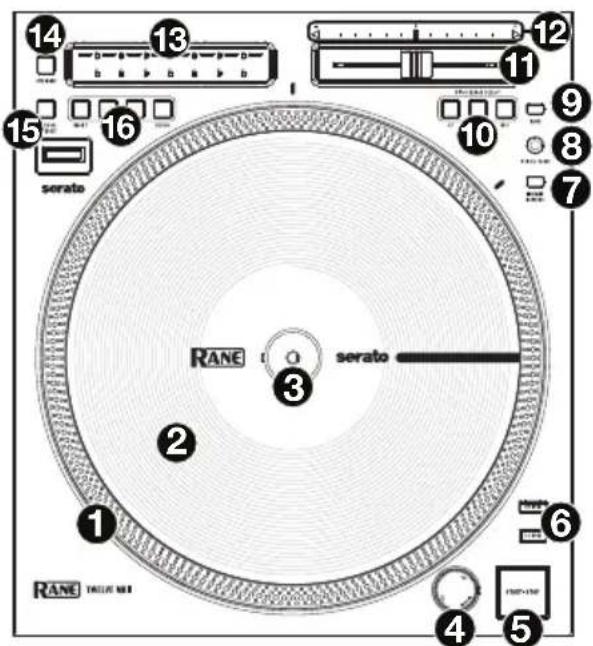

Pannello superiore

1. Piatto con trasmissione diretta ad alta coppia un motore da 5.0 kgf-cm fa girare quello piatto in alluminio con punti di posizione.

Notabene: il piatto in se non devese essere tenuto in posizione per lunghi periodi di tempo quando è alimentato per la rotazione.

1. Disco di controllo con tappetino: quello disco a dimensioni reali (30,5 cm) controllinga la testina audio nel proprio software per DJ. Collocare il tappetino in dotazione molto il disco di controllo (se lo si preferisce, èanche possibile utilizzato un tappetino diverso). Per ottenere una sensazione più morbida con una maggiore rotazione inversa a livello del disco di controllo, collocare 1-4 dei distanziatori in dotazione sull'asse, molto il tappetino.

Notabene: Il disco di controlo puo essere sostituito dall'utente e personalizzato fissando l'adattatore a sgancio rapido al proprio disco modificato. Occorre aggiungere tre fori (6 mm) e il disco in dotazione delve essere utilizzato come riferimento.

1. Adattatore a sgancio rapido: fissa il disco di controllo al piatto. è fornito collegato alla parte superiore del disco di controllo. Per rimuovere il disco di controllo o il tappetino dal piatto, tenere premuto il pulsante sul lato dell'adattatore a sgancio rapido sollevando il disco dall'asse. Dopo aver riposizionato il disco sull'asse, fissare la parte superiore dell'asse stesso ruotando lentamente il disco fino a udire un clic. Si blocca quando la scanalatura sull'asse si allinea direttamente dalla parte opposta del pulsante sul lato dell'adattatore a sgancio rapido.
2. Luce stroboscopica motore on/off: Girare esta manopola in cima alla luce stroboscopica per accendere e spegnere il motore del piatto (on e off). L'apparecchio rimane acceso, consentendo effetti di rilassamento.

La luce stroboscopica illumina il bordo del piatto, casa che indica se la fase della rotazione del piatto è costante o meno. Mention il piatto gira, osservare i puniti sul bordo fatto lo strobo della luce. Se la fase è costante, i puniti saranno fermi. Se la rotazione è fuori fase, i puniti si muovono o "vagano".

1. Start/Stop: premere quello tasto per avviare o arrestare il piatto. I LED attorno a quello tasto saranno soffusi quando l'alimentazione è accesa e non vengono riprodotte traccce, saranno accesi quando una traccia sta suonando e lampeggiano di rosso quando la traccia sta per finire.
2. 33 & 45 giri: premere uno di quosti tasti per impostare la velocità di rotazione (giri al minuto) del piatto. Il tasto acceso indica la scelta corrente.
3. Instant Doubles: premere quello tasto per caricare la canzone attualmente riprodotta sul deck attivo.
4. Scroll/Load: girare esta manopola per scorrere lungo gli elenchi e premerla per selezionare una voce o per caricare la traccia selezionata sul deck.

Suggerimento: premere la manopola rapidamente due volte per caricare la stessa traccia su entrambi i deck ("raddoppio istantaneo").

1. Back: premere quello tasto per visualizzare la schermata precedente.
2. Pitch Range: premere uno di quosti tasti per regolare la gamma del fader del pitch a ± 8% , ± 16% e ± 50% .
3. Fader del pitch: muovere quello fader per regolare la velocità (pitch) della traccia. Si più regolare l'intero intervallo con i tasti Pitch Range.
4. LED di takeover: quando si selezione un altro deck servendosi dell'interruttore Deck Select, la posizione del fader del pitch del Twelve MKII potrebbe non corrispondere all'impostazione del Pitch per quel Deck nel software. Muovere lentamente il fader del pitch nella direzione indicata alla freccia del LED di Takeover fino a quando non si spegne. A quello punto il fader del pitch corrisponde alla configurazione del Pitch presente nel software e può controllinglo nuovamente.
5. Touch Strip: Questa striscia sensibile alla pressione sostituisce il braccio e consente all'utente di impostare la posizione della traccia in base all'impostazione della Modalità Touch Strip.
6. Modalità Cue: premere quello tasto per far commutare il Touch Strip tra le modalità Needle Drop e Hot Cue. Quando si selezione Needle Drop (modalità predefinita all'accensione del Twelve MKII), il tasto sera illuminato in maniera smorzata. Quando si selezione Hot Cue, il tasto sera illuminato in maniera intensa.

- Modalità Needle Drop

i. Premere il tasto Cue Mode in modo che sua illuminato in maniera smorzata. (Questa è la modalità predefinita al momento dell'accensione del Twelve MKII.)
ii. La lunghezza della fascia Touch Strip rappresenta la lunghezza dell'intera traccia. Puntare il dito in un punto lungo quello sensore per saltare a quel punto della traccia. I LED bianchi lungo la Touch Strip offriranno una rappresentazione visiva della posizione dell'ago sulla traccia.

- Modalità Hot Cue

i. Premere il tasto Cue Mode in modo che sua illuminato in maniera intensa.
ii. Quando una sezione della banda Touch Strip è spenta, è possibile assegnarvi un punto hot cue premendolo nel punto desiderato della traccia. Una volta assegnato, la sezione si illuminera. Il software stabilisce il colore del punto Hot Cue.
iii. Durante la riproduzione della traccia, premere il punto Hot Cue per far tornare la traccia a tale punto.
iv. Per cancellare il punto Hot Cue, tenere premuto il tasto Cue Mode e premere la sezione che si desidera cancellare.

1. Modalità DVS: tenere premuto quello tasto per abilitare la sostituzione della modalità DVS attiva. Una volta che inizia a lampeggiare, toccare il tasto per scorrere lungo le opzioni di segnale timecode disponibili, che saranno illustrate nella schermata OLEDizzato il tasto stesso. Una volta che la modalità desiderata compare a display, attendere per tre secondi per confirmare la selezione. Poco dopo aver effettato una selezione e non appena il pulsante smette di lampeggiare,anche lo schermo OLED si spegne.Toccare rapidamente il tasto Modalità DVS di nuovo per migliorare la modalità attiva.

2. Deck Select: selezione quale deck nel software è controllato dal Twelve MKII. Fino a un massimo di quattro controller Twelve MKII possono essere collegati a un dispositivoabilitato Serato DJ Propurchase il dispositivo dispona di un numero sufficiente di canali. Ad esempio, se si utilizza un mixer a due canali quale il Rane Seventy-Two, è possibile collegare solo un massimo di due controller Twelve MKII e solo i primi 2 canali potranno essere selezioniati. Quando si utilizza più di un controller Twelve MKII alla volta, si dovrá determinare a quale deck è assegnato ciascun controller:

i. Accendere ciascun controller. I tasti Deck Select disponibili su tutti i controller Twelve MKII lampeggiano.
ii. Premere il tasting Deck Select che corrisponde al deck che si desidera assegnare a ciascun Twelve MKII. Una volta che un deck è selezionato e in uso, il tasting LED sare acceso e i tasti per altri deck disponibili saranno smorzati.
iii. Per passare a un alte deck disponibile, premere il tasting Deck Select corrispondente.
iv. Per deselezionare un deck, tenere premuto il tasto Deck Select corrispondente per 2 secondi. Quando i tasti dei deck disponibili iniziano a lampeggiare, si è pronti a selezionare un nuovo deck.

Recesso del pannello inferiore

1. Ingresso di alimentazione: servirsi di un cavo standard IEC (in dotazione) per collegare il Twelve MKII a una presa di alimentazione. Ad alimentazione spenta, collegare il cavo di alimentazione in dotazione innanzitutto al Twelve MKII, quindi ad una presa elettrica.
2. Interruttore di alimentazione: utilizzare quello interrottore per accendere e spegnere il Twelve MKII.
3. Coppia motore: girare quello interrottore per regolare la coppia del piatto. All'impostazione massima, il piatto avranno la sensazione più forte e pesante dei giradischi "moderni". Impostato al minimo, saranno più leggeri e pieni di grazia: la sensazione di un giradischi "classico".
4. Porta USB: servirsi di un cavo USB standard (in dotazione) per collegare esta porta USB a una porta USB disponibile del Rane Seventy-Two (venduto separamente) o del computer.
5. Uscita audio (RCA): collegare cavi RCA stereo a esta uscita per inviare i segnali timecode interni all'ingresso di un mixer compatibile o di un'alto dispositivoabilitato DVS.
