Produkttyp	Motorisierter DJ-Controller (digitaler Vinyl-Plattenspieler)
Marke	Rane
Modell	Twelve MKII
Abmessungen (ca.)	325 x 363 x 114 mm
Gewicht (ca.)	5,2 kg
Stromversorgung	100-240 V AC, 50/60 Hz über IEC-Kabel
Motor	Direktantrieb, hohes Drehmoment (5 kgf-cm)
Geschwindigkeiten	33 ⅓ und 45 U/min
Pitch-Bereich	±8 %, ±16 %, ±50 %
Konnektivität	USB (MIDI/Audio), RCA-Audioausgang (DVS), IEC-Netzteileingang
Touchleiste	Multifunktion: Navigation (Needle Drop) und schnelle Cue-Punkte (Hot Cue)
Hauptfunktionen	Scratch, Wiedergabesteuerung, Instant Doubles, Deck-Auswahl, DVS-Modus, Einstellung des Motordrehmoments
Bildschirm / Anzeigen	LEDs für Status, Deck-Auswahl, Pitch-Erfassung, Stroboskop
Mitgeliefertes Zubehör	Plattenteller, Steuerplatte mit Schnellspannadapter, Filz, 4 Abstandshalter, Netzkabel, USB- und RCA-Kabel, Bedienungsanleitung
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen; keine Flüssigkeiten oder Scheuermittel verwenden
Sicherheit	Vor Gebrauch das Sicherheitshandbuch lesen; Lüftungsschlitze nicht blockieren; nur den mitgelieferten Netzadapter verwenden
Ersatzteile und Reparatur	Rane-Support kontaktieren; keine vom Benutzer reparierbaren Teile im Inneren

Häufig gestellte Fragen - Twelve MKII Rane

Wie montiere ich den Plattenteller der Twelve MKII?

Setzen Sie den Plattenteller auf den Motor, richten Sie die Stifte an den Löchern aus und drücken Sie fest. Fügen Sie die Filzmatte und die Steuerplatte hinzu. Zum Verriegeln der Platte drücken Sie die Oberseite der Achse zusammen, während Sie die Platte bis zum Einrasten drehen. Verwenden Sie die Abstandshalter, um die Reibung anzupassen.

Wie verwende ich die Twelve MKII im DVS-Modus?

Schließen Sie die RCA-Audioausgänge an ein kompatibles Mischpult an. Halten Sie die DVS-Modus-Taste gedrückt und drücken Sie dann, um durch die Timecode-Signale zu blättern. Wählen Sie den gewünschten Modus und warten Sie 3 Sekunden. Die Software muss auf relativen Modus eingestellt sein.

Wie stelle ich das Motordrehmoment ein?

Verwenden Sie den Motor Torque-Schalter auf der Rückseite. Obere Position für hohes Drehmoment (modernes Gefühl), untere Position für leichteres Drehmoment (klassisches Gefühl).

Wie weise ich der Twelve MKII ein Deck zu?

Schalten Sie das Gerät ein: Die Deck-Auswahltasten blinken. Drücken Sie die Taste für das gewünschte Deck (z. B. Deck 1). Die LED leuchtet stark. Zum Wechseln drücken Sie eine andere Taste. Zum Aufheben der Zuordnung halten Sie die Taste 2 Sekunden lang gedrückt.

Die Touchleiste reagiert nicht richtig, was tun?

Überprüfen Sie den über die Cue Mode-Taste ausgewählten Modus. Stellen Sie sicher, dass Ihre Finger trocken und sauber sind. Starten Sie das Gerät und die Software neu. Wenn das Problem weiterhin besteht, wenden Sie sich an den Rane-Support.

Wie weise ich einen schnellen Cue-Punkt mit der Touchleiste zu oder lösche ihn?

Wechseln Sie in den Hot-Cue-Modus (LED der Cue Mode-Taste leuchtet). Drücken Sie auf einen ausgeschalteten Abschnitt der Leiste, um einen Punkt zuzuweisen. Zum Löschen halten Sie die Cue-Mode-Taste gedrückt und drücken Sie auf den zu löschenden Punkt.

Kann ich mehrere Twelve MKII an dieselbe Software anschließen?

Ja, bis zu vier Controller können über USB an ein Serato DJ Pro-System mit ausreichend Kanälen angeschlossen werden. Jeder Controller muss über die Auswahltasten einem separaten Deck zugewiesen werden.

Wie aktualisiere ich die Firmware der Twelve MKII?

Updates sind auf der Website rane.com verfügbar. Laden Sie die Datei herunter und folgen Sie den Anweisungen. Verbinden Sie das Gerät in der Regel per USB und starten Sie das Update-Dienstprogramm.

Welche Wartung ist für die Twelve MKII erforderlich?

Reinigen Sie den Plattenteller und das Gehäuse mit einem trockenen, weichen Tuch. Vermeiden Sie Flüssigkeiten. Ersetzen Sie die Filzmatte, wenn sie abgenutzt ist. Halten Sie die Motorachse sauber. Überprüfen Sie regelmäßig die Kabel.

Ist die Twelve MKII mit Serato DJ Pro kompatibel?

Ja, sie ist ein offizielles Serato-Zubehör. Sie benötigt ein kompatibles Interface, einen Controller oder ein Mischpult (wie die Rane Seventy-Two), um mit Serato DJ Pro zu funktionieren.

BEDIENUNGSANLEITUNG Twelve MKII Rane

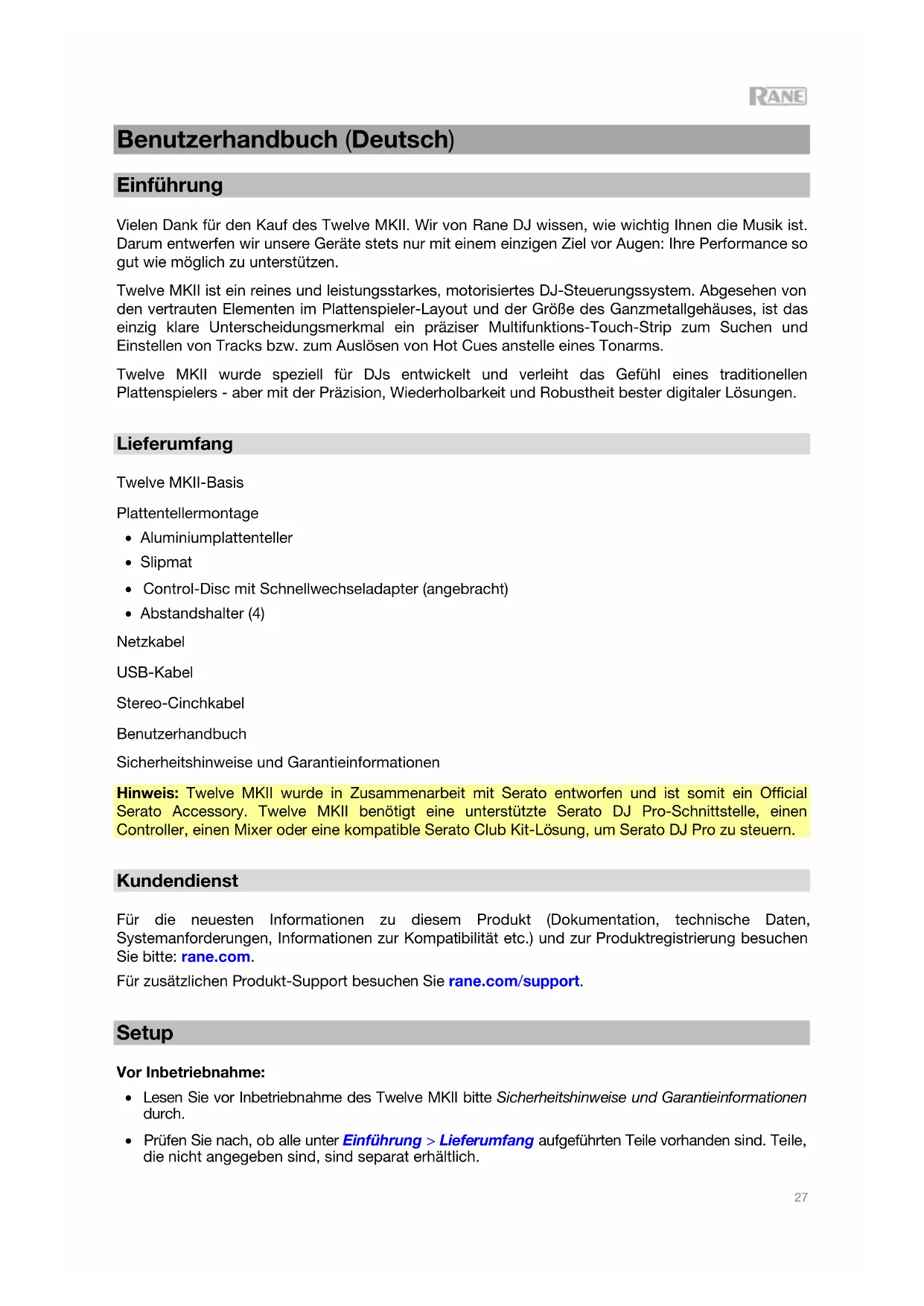

Benutzerhandbuch (Deutsch)

Einführung

Vielen Dank für den Kauf des Twelve MKII. Wir von Rane DJ wissen, wie wichtig Ohnen die Musik ist. Darum entwerfen wir unsere Geräte stets nur mit einem einzigen Ziel vor Augen: ihre Performance so gut wie möglich zu unterstützen.

Twelve MKII ist ein reines und leistungsstarkes, motorisiertes DJ-Steuerungssystem. Abgesehen von den verbrauten Elementen im Plattenspieler-Layout und der Höhe des Ganzmetallgehauses, ist das einzig klare Unterscheidungsmerkmal ein praziser Multifunktions-Touch-Strip zumuchen und Einstellen von Tracks bzw. zum Auslösen von Hot Cues anstelle eines Tonarms.

Twelve MKII wurde speziell für DJs entwickelt und verleht das Gefühl eines traditionellen Plattenspielers - aber mit der Prazision, Wiederholbarkeit und Robustheit better digitaler Lösungen.

Lieferumfang

Twelve MKII-Basis

Plattentellermontage

Aluminiumplattenteller
- Slipmat
Control-Disc mit Schnellwechseladapter (angebracht)
- Abstandshalter (4)

Netzkabel

USB-Kabel

Stereo-Cinchkabel

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Hinweis: Twelve MKII wurde in Zusammenarbeit mit Serato entworfen und ist somit ein Official Serato Accessory. Twelve MKII benötigt eine Unterstützung Serato DJ Pro-Schnittstelle, einen Controller, einen Mixer oder eineCompatible Serato Club Kit-Lösung, um Serato DJ Pro zu steuern.

Kundendienst

Für die neuesten Informationen zu dieser Produkt (Dokumentation, technische Daten, Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistriierung besuchen Sieitte: rane.com.

Für zusätzlichen Produkt-Support besuchen Sie rane.com/support.

Setup

Vor Inbetriebnahme:

• Lesen Sie vor Inbetriebnahme des Twelve MKIIitte Sicherheitshinweise und Garantieinformationen durch.
• Prüfen Sie nach, ob alle unter Einführung > Lieferumfang aufgeführten Teile vorhanden sind. Teile, die nicht angegeben sind, sind separat erhältlich.

1. Montieren Sie die Plattenteller

1. Entfernen Sie die Verpackung der Twelve MKII-Basis. Entfernen Sie die Plattenbaugruppe aus der Verpackung (unterhalb des Twelve MKII). Platzieren Sie Twelve MKII auf einer ebenen, stabilen Oberfläche für die Montage und den Betrieb.
2. Legen Sie die Plattenteller auf den Motor, indem Sie die Stifte an der Unterseite des Plattentellers mit den Lochtern im Motor ausrichten. Drücken Sie den Teller fest nach unten. Stellen Sie sicher, dass er sich gleichmäß dreht und nicht zu stark wackelt.
3. Legen Sie zuerst die Slipmat auf den Plattenteller. Bringen Sie dann die Control-Disc über die Spindel (mit dem angebrachten Schnellwechsel-Adapter darüber). Um die Steuerscheibe an der Spindel zu fixieren, drucken Sie auf die Oberseite der Spindel, während Sie die Scheibe langsam drehen, bis Sie ein Klicken horen. Sie rastet ein, wenn die Nut in der Spindel direkt gegenüber der Taste an der Seite des Schnellwechseladapters ausgerichtet ist.

Hinweis: Wenn Sie die Gleichreibung der Scheibe anpassen möchten, legen Sie 1-4 der mitgelieferten Abstandshalter über die Spindel unterhalb der Slipmat. Je mehr Sie die Control-Disc mit den Abstandhaltern anheben, besteht mehr Spinback erhalten Sie.

2. Schlieben Sie die Geräte an und beginnen Sie zu mixen!

1. Vergewissern Sie sich, dass Sie die neueste Version der Software heruntergeladen und installiert haben.
2. Platzieren Sie Twelve MKII auf einer flachen, stabilen Oberfläche.
3. Stellen Sie safer, dass das Gerät ausgeschaltet ist. Verbinden Sie zuerst das mitgelieferte Stromkabel mit dem Twelve MKII und stecken das Netzteil dann in eine Steckdose.
4. Schalten Sie Twelve MKII mit dem Netzschalter ein.

5. Verwenden Sie ein Standard-USB-Kabel (im Lieferumfang enthalten), um den USB-Anschluss mit einem der folgenden Geräte zu verbinden:

6. Wenn Sie Twelve MKII mit dem Rane Seventy-Two-Mixer (separate erhältlich) verwenden, schreiben Sie das USB-Kabel an die mit Twelve MKII/Controller gekennzeichneten USB-Anschlüsse von Deck 1 oder Deck 2 an.

7. Wenn Sie eine andere Mischschnittstelle verwenden, verbinden Sie das USB-Kabel mit einem freien USB-Anschluss an Ihr dem Computer oder einem mit dem Computer verbundenen Hub.

8. Alternatively können Sie auch Standard-Cinch-Stereokabel vom Audioausgang zum Eingang eines kompatiblen Mischpuls oder eines anderen DVS-fähigen Geräts für die Timecode-Steuerung anschließen.

9. Öffnen Sie Serato DJ Pro. Twelve MKII Funktioniert mit Serato DJ Pro mit diesen beiden Modi:

10. Serato USB: Diese Modus ist identisch mit dem Betrieb des originalen Rane Twelve, bei dem die Software über eine USB-Verbindung gesteuert wird. Wenn Sie diesen Modus verwenden, sollte die Software auf den internen Modus eingestellt sein.

11. Serato DVS: In this sem Modus wird ein DVS-Audiosignal über die Audioausgabe (RCA) gesendet, um den Plattenteller zu steuern. Wenn Sie diesen Modus verwenden, sollen die Software auf den relativen Modus eingestellt sein.

Es wird empfohlen, ihren Twelve MKII sowohl über die Audio Out (RCA)-Anschlüsse (für die DVS-Plattentellersteuerung) als auch über den USB-Anschluss (für MIDI-Steuerelemente wie Durchsuchen, Laden / Instant Doubles, Hot Cues usw.) anzuschreiben.

Weitere Informationen zur Verwendung von Serato DJ Pro mit Twelve MKII finden Sie unter support.serato.com.

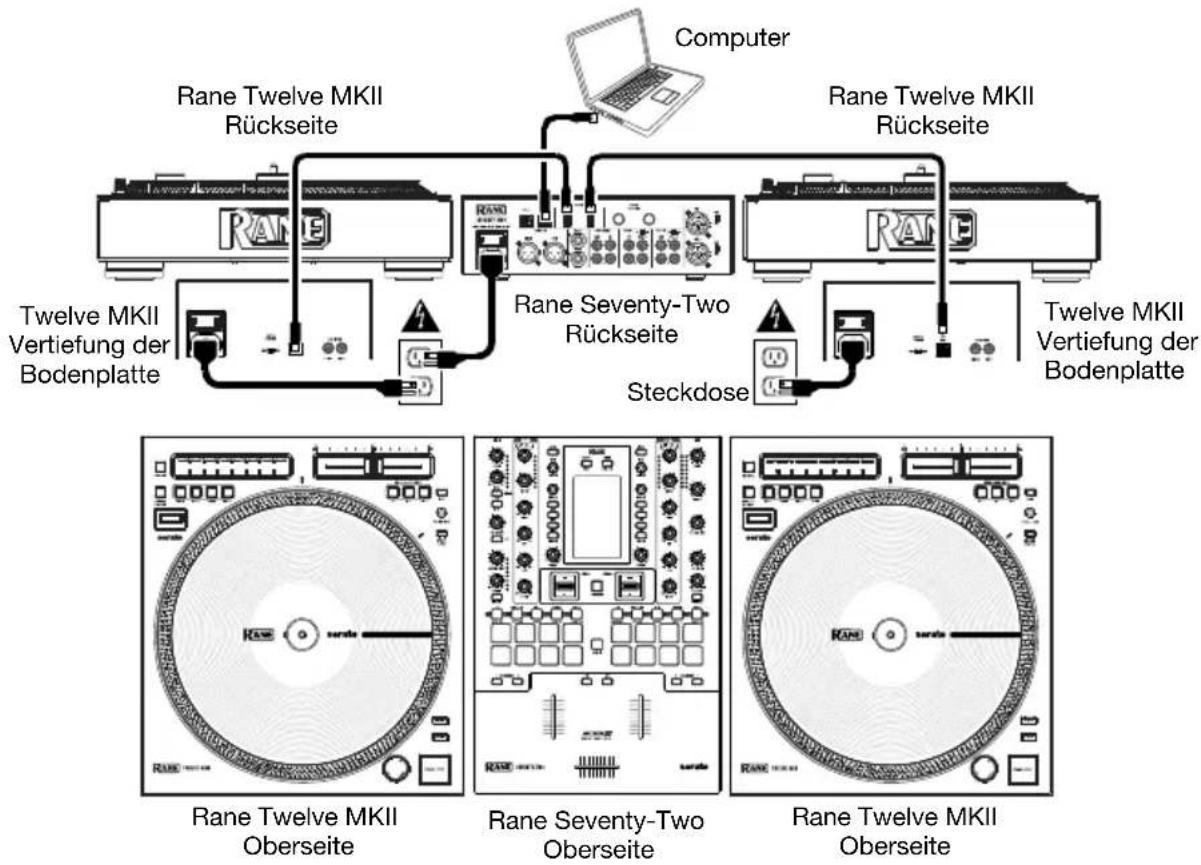

Anschlussdiagramm, Bespiel 1 ("Battle Style"):

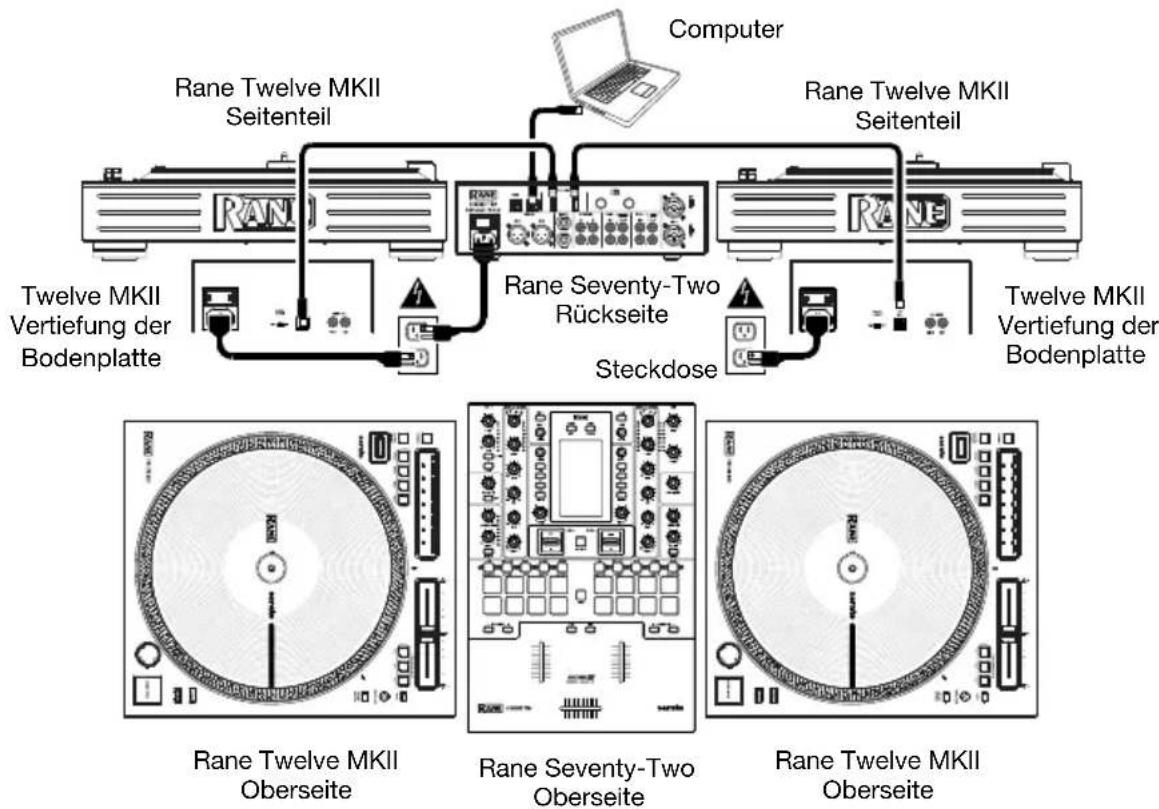

Anschlussdiagramm, Bespiel 2 (Club Style):

Anschlussdiagramm, Bespiel 3:

Funktionen

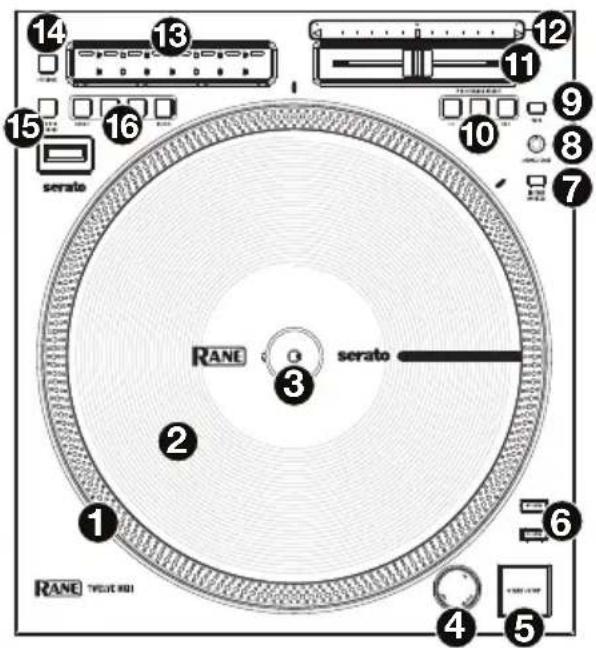

Oberseite

1. Plattenteller mit Direktantrieb und hohem Drehmoment: Ein 5,0 kgf-cm-Motor dreht diesen Aluminiumteller mit Geschwindigkeitspositionspunkten.

Hinweis: Der Plattenteller sollte nicht über langere Zeit hinweg in einer Position gehalten werden, während er sich dreht.

1. Control-Disc mit Slipmat: Diese 30,5 cm (12") große Scheibe steuert den Abspielkopf ihrer DJ-Software. Legen Sie die mitgelieferte Slipmat unter die Control-Disc (oder verwenden Sie eine andere Slipmat, falls gewünscht). Um ein loseres Gefühl mit mehr Spinback auf ihrer Control-Disc zu erzielen, platzieren Sie 1-4 der mitgelieferten Abstandshalter über der Spindel unter der Slipmat.

Hinweis: Das Control-Disc kann vom Benutzer ausgetauscht und angepasst werden, indem Sie den Schnellwechseladapter an ihr eigenes modifiziertes Disc anschließen. Es mussen drei LÖcher (6 mm) hinzugeführ't werden. Die mitgelieferte Disc sollen als Referenz verwendet werden.

1. Schnellwechseladapter: Dieser sichert die Control-Disc auf dem Plattenteller. Er ist an der Oberseite der Control-Disc angebracht. Um die Control-Disc oder Slipmat von der Platte zu entfernen, halten Sie die Taste an der Seite des Schnellwechseladapters gedrückt, während Sie die Disc von der Spindel abheben. Nachdem Sie die Disc wieder auf die Spindel gesetzt haben, drucken Sie auf die Oberseite der Spindel, während Sie die Disc langsam drehen, bis Sie ein Klicken horen. Sie rastet ein, wenn die Nut in der Spindel direkt gegenüber der Taste an der Seite des Schnellwechseladapters ausgerichtet ist.

2. Motor Ein/Aus & Stroboskoplicht: Drehen Sie these Sinstellrad an der Stroboskoplampe, um den Plattentellermotor ein- oder auszuschalten. Das Gerät bleibt eingeschaltet und erhögt so Wind-Down-Effekte.

Das Stroboskoplicht beleucht die Plattentellerkante, an der zu erkennen ist, ob die Rotationsphase des Plattentellers konstant ist. Beobachten Sie die Punkte an der Kante unter dem Stroboskoplicht, wenn sich der Plattenteller dreht. Wenn die Phase konstant ist, scheinen die Punkte still zu stehen. Ist die Rotationsphase nicht konstant, scheinen die Punkte zu „driften".

1. Start/Stopp: Drücken Sie diese Taste, um den Plattenteller zu starten oder zu stoppen. Die LED um diese Taste leuchtet nur schwach, wenn das Gerät eingeschaltet ist und kein Titel abgespielt wird. Sie leuchtet hell bei der Wiedergabe eines Titels und blinkt rot, wenn der Titel beinahe am Ende angelangt ist.
2. 33 & 45 RPM: Drucken Sie eine dieser Tasten, um die Drehzahl (RPM) des Plattentellers einzustellen. Die beleuchtete Taste zeigt die aktuelle Auswahl an.
3. Instant Doubles: Drücken Sie diese Taste, um den aktuell wiedergegebenen Track in das aktive Deck zu laden.
4. Scroll/Load: Drehen Sie diesen Regler, um durch die Listen zu blättern und drücken Sieihn, um ein Element auszuwahlen.

Tipp: Drücken Sie diesen Regler zweimal Schnell hintereinander, um den gleichen Track auf\ beide Decks zu laden („Instant Doubles“).

1. Back: Drucken Sie diese Taste, um den vorherigen Bildschirm anzuzeigen.
2. Pitch Range: Drücken Sie eine dieser Tasten, um den Bereich des Pitch Fader um ±8%, ±16% oder ±50% zu verändern.
3. Pitch-Fader: Bewegen Sie diesen Fader, um die Geschwindigkeit (Pitch) des Tracks einzustellen. Sie können den Gesamtbereich mit den Pitch Range-Tasten einstehen.
4. Übernahme-LEDs: Wenn Sie mit den Deck Select-Tasten ein anderes Deck auswahlen, stimmt die Position des Twelve MKII-Pitch Faders möglicherweise nicht mit der Pitch-Einstellung für these Deck in der Software überein. Bewegen Sie den Pitch-Fader langsam in die Richtung, die durch den Pfeil der Übernahme-LED angezeigt wird, bis die LED erlischt. An thisem Punkt stimmt der Pitch-Fader mit der Pitch-Einstellung in der Software überein und kann sie erneut steuern.
5. Touch-Leiste: Diese druckempfindliche Leiste ersetzt den Tonarm und ermöglich es dem Benutzer, die Track-Position abhängig von der Einstellung des Touch Strip-Modus einzustellen.
6. Cue-Modus: Drücken Sie diese Taste, um den Touch-Strip zwischen Needle-Drop und Hot-Cue-Modus umzuschalten. Wenn Needle-Drop ausgewählt ist (standardmäßige Einstellung beim Einsatzen des Twelve MKII), leuchtet die Taste schwach. Wenn Hot Cue ausgewählt ist, leuchtet die Taste hell. Wenn Hot Cue ausgewählt ist, leuchtet die Taste hell.

- Needle Drop-Modus

i. Drücken Sie die Cue-Modus-Taste, so dass sie schwach leuchtet. (Dies ist der Standardmodus beim ersten Einsatzen des Twelve MKII.
ii. Die Länge des Touch Strip representiert die Länge des gesamten Tracks. Legen Sie ihren Finger auf einen Punkt dieser Sensorfläche, um zu dieser Stelle im Track zu springen. Weiße LEDs auf dem Touch Strip geben eine visuelle Darstellung der Position der Nadel im Track.

Hot Cue-Modus

i. Drucken Sie die Cue-Modus-Taste, so dass sie hell leuchtet.
ii. Wenn ein Abschnitt des Touch Strip nicht leuchtet, können Sie einen Hot Cue-Punkt zuweisen, indem Sie diese Taste an der gewünschten Stelle in Ihrtem Track drücken. Der Abschnitt leuchtet nach dem der Punkt zugewiesen wurde. Die Software bestimmt die Farbe des Hot Cue-Punktes.
iii. Wahlend der Track wiedergegeben wird, drücken Sie den Hot Cue-Punkt, um den Track an diesen Punkt zurückzubringen.
iv. Um einen Hot Cue-Punkt zu Löschen, halten Sie die Cue-Mode-Taste gedrückt und drücken Sie den Abschnitt, den Sie loschen möchten.

1. DVS-Modus: Halten Sie diese Taste gedrückt, um den aktiven DVS-Modus zu ändern. Wenn die Taste zu blinken beginnnt, tippen Sie auf diese Taste, um durch die verfügbaren Timecode-Signaloptionen zu blättern, die auf dem OLED-Bildschirm unter dieser Taste angezeigt werden. Sobald der gewünschte Modus im Display angezeigt wird, warten Sie drei Sekunden, um die Auswahl zu bestätigten. Kurz nachdem eine Auswahl getroffen wurde und die Taste nicht mehr blinkt, wird auch der OLED-Bildschirm ausgeschaltet. Tippen Sie erneut kurz auf die Schaltfläche DVS-Modus, um den aktiven Modus anzuzeigen.

2. Deck-Ausb Wahl: Wahl, welches Deck in der Software von Twelve MKII gesteuet wird. Bis zu vier Twelve MKII-Controller konnen mit einem Serato DJ Pro-fahigen Gerät verbunden werden, sofern das Gerät über genugend Kanäle verfügt. Wenn Sie beispelssweise einen Zweikanal-Mixer wie den Rane Seventy-Two verwenden, konnen nur bis zu zwei Twelve MKII-Controller angeschlossen werden und nur die ersten beiden Kanäle stehen dann zur Auswahl. Wenn Sie mehr als einen Twelve MKII-Controller gleichzeitig verwenden, müssen Sie bestimmen, welchem Deck jeder Controller zugewiesen wird:

i. Schalten Sie jeder Controller ein. Die verfügbarn Deck Select-Tasten an allen angeschlossenen Twelve MKII-Controllern blinken.

ii. Drücken Sie die Deck Select-Taste, die dem jeweiligen Deck entspricht, dem Sie die Twelve MKII zuweisen möchten. Sobald ein Deck ausgewählt und verwendet wird, leuchtet die Tasten-LED hell und die Tasten für andere verfügbare Decks beginnen nur schwach zu leuchten.

iii. Um zu einem anderen verfügbaren Deck zu wechseln, drücken Sie die entspruchenden Deck-Ausbwaltlasten.

iv. Um die Auswahl eines Decks aufzuheiten, halten Sie die entsprechende Deck-Ausbwalt taste 2 Sekunden lang gedrückt. Wenn die Tasten für die verfügbaren Decks zu blinken beginnen, können Sie ein neues Deck auswahlen.

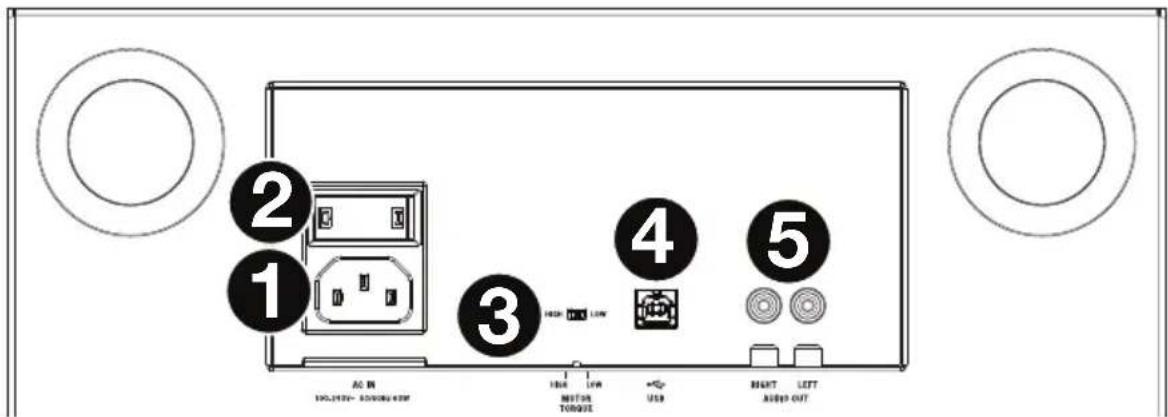

Vertiefung der Bodenplatte

1. Netzeingang: Verwenden Sie ein handelsübliches IEC-Kabel (im Lieferumfang enthalten), um Twelve MKII mit einer Steckdose zu verbinden. Stellen Sie sicher, dass das Gerät ausgeschaltet ist. Verbinden Sie zuerst das mitgelieferte Stromkabel mit dem Twelve MKII und stecken das Netzteil dann in eine Steckdose.
2. Netzschalter: Verwenden Sie diesen Schalter, um Twelve MKII ein- und auszuschalten.
3. Drehmoment des Motors: Legen Sie diesen Schalter um, um das Drehmoment der Plattenteller einzustellen. Ist der Schalter nach oben gekippt, führten sich die Plattenteller so schwer und robust wie die „modernen“ Plattenspieler an. Ist der Schalter nach unter gekippt, sind sie leichter und beweglicher—etwa wie bei einem „klassischen“ Plattenspieler.
4. USB-Anschluss: Verwenden Sie ein Standard-USB-Kabel (im Lieferumfang enthalten), um diesen USB-Anschluss mit einem verfügbarbaren USB-Anschluss des Rane Seventy-Two (separate erhältlich) oder Ihrches Computers zu verbinden.
5. Audio-Ausgang (RCA): SchlieBen Sie Stereo-Cinch-Kabel an diesen Ausgang an, um die internen Timecode-Signale an den Eingang eines kompatiblen Mischpuls oder eines anderen DVS-fahigen Geräts zu senden.
