MANUALE UTENTE DF01 Dragon Touch

1. Per i principianti, si prega di volare a non più di 20 metri (65 piedi).
2. Non guardare direttamente nella luce del drone.
3. Non trattare questo prodotto come rifiuto domestico.
4. Non volare sopra o vicino ad ostacoli, folle, acque libere, strade pubbliche, linee elettriche ad alta tensione o alberi.
5. Non utilizzare il drone in condizioni meteorologiche avverse come vento, neve, pioggia, smog, grandine, fulmini, tornado o uragani.
6. Stare lontano dalle eliche e dai motori rotanti.
7. Tieni sempre il tuo drone in vista. Si prega di non fare affidamento esclusivamente su una videocamera in prima persona per controllare il drone.
8. Questo prodotto NON è un giocattolo e non è raccomandato per gli utenti di età inferiore ai 14 anni.
9. Assicurarsi di osservare tutte le normative locali, ottenere le autorizzazioni appropriate e comprendere i rischi.
   Nota: è esclusiva responsabilità dell'utente rispettare tutte le norme di volo.

DRAGON TOUCH non si assume alcuna responsabilità per danni, lesioni o qualsiasi responsabilità legale sostenuta direttamente o indirettamente dall'uso di questo prodotto. L'utente deve osservare le pratiche sicure e lecite tra cui, ma non solo, quelle stabilite nelle presenti Linee guida di sicurezza.

MANUTENZIONE E CURA

1. Controllare attentamente il drone dopo un incidente o un impatto violento.
2. Non caricare la batteria prima che si raffredd.
3. Rimuovere le batterie se non si prevede di utilizzare il drone per lungo tempo.
4. Non sovraccaricare la batteria. Scollegare il caricabatterie una volta che è completamente carico.
5. Conservare il drone e il telecomando in un luogo fresco e asciutto, lontano dalla luce solare diretta.

6. Evitare di portare la fotocamera a contatto diretto con acqua o altri liquidi. Asciugare con un panno morbido assorbente se si bagna.

7. Non caricare la batteria vicino a materiali inflammabili, come tappeti, pavimenti in legno o sulla superficie di oggetti elettroconduttivi. Tieni sempre d'occhio la batteria durante la ricarica.

8. Per evitare di perdere il drone, volalo all'aperto dopo aver acquisito molta esperienza e sei molto fiducioso nel maneggiarlo.

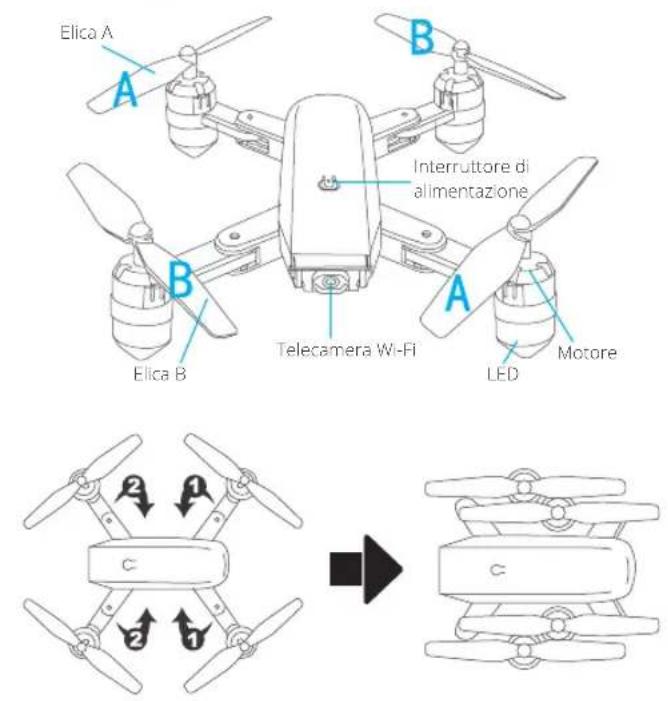

DRONE DIAGRAM

Sostituire l'elica

1. Le eliche non sono identiche. Le eliche hanno un segno "A" o "B" nel fondo e devono essere installate nella posizione con un segno corrispondente. Assicurati di installarli nelle posizioni corrette. In caso contrario, si avrà l'impossibilità di controllare il drone.
2. Durante il volo, l'elica A ruota in senso orario e l'elica B ruota in senso antiorario.

Installare la copertura protettiva

Aggancia i connettori del telaio protettivo nel gancio.

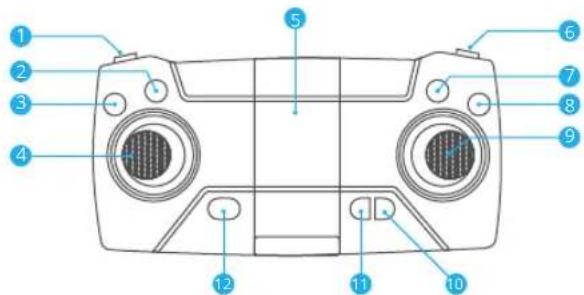

DIAGRAMMA DEL TRASMETTITORE

1 Interruttore di velocità
3 Decollo/ Atterraggio a una chiave
5 Morsetti telefonici
7 Modalità senza testa
9 Direzione
10 Video
11 Foto
12 Accensione/spegnimento

2 Ritorno a una chiave
4 Gira a sinistra/a destra per salire /scendered
6 Capovolgi 360°

8 Arresto di emergenza

(Premere brevemente per accedere alla modalità di regolazione, premere il joystick per regolare leggermente la parte anteriore, posteriore, sinistra e destra. Premere di nuovo per uscire dalla regolazione fine. Premere a lungo per un arresto di emergenza.)

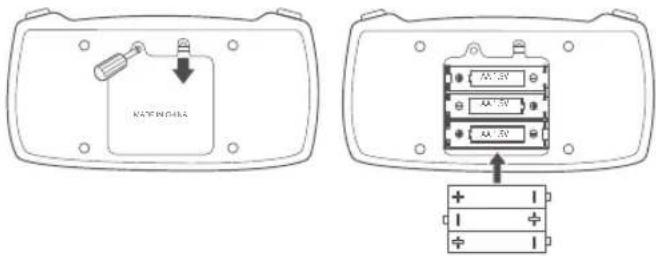

INSTALLA LA BATTERIA

Trasmettitore: 3 batterie AA da 1,5 V (batterie non incluse).

MAXIMUM MAXIMUM

Inserisci la batteria nel drone (batteria Li-Po da 3,7 V 1000 mAh inclusa).

Rimuovere la batteria dal drone. Per caricare la batteria, collegare il connettore USB della batteria a una porta USB di un computer (o adattatore di alimentazione USB).

La spia LED sul cavo diventa rossa mentre è in carica e si spegne quando è completamente carica. Il tempo di ricarica è di circa 120-150 minuti.

Nota: Utilizzare solo il cavo di ricarica in dotazione per caricare la batteria. È vietato utilizzare il cavo di ricarica fornito per caricare altri prodotti.

① Accertarsi che le eliche e i coperchi di protezione dell'elica siano installati e serrati correttamente.
② Prima di volare, associare il drone al telecomando e calibrare il drone e il telecomando.

1. Come accoppiare il tuo drone al telecomando

① Accendere l'interruttore di alimentazione della fusoliera e posizionare il drone su una superficie piana.
② Accendere l'interruttore di alimentazione del telecomando.
③ Posizionare il drone su una superficie piana. Spingere il joystick sinistro verso l'alto verso l'alto, quindi tirare verso il basso il più lontano possibile. A questo punto, verranno emessi due segnali acustici dal telecomando e l'indicatore luminoso cambierà da lampeggiamento rapido a acceso costante, indicando che l'accoppiamento è andato a buon fine.

①

②

③

2. Come calibrare e decollare

① Posizionare il drone su una superficie piana. Spingere contemporaneamente i joystick sinistro e destro come mostrato sopra per 2-3 secondi. Le luci del drone lampeggeranno rapidamente e si accenderanno costantemente in 2-3 secondi, indicando che la calibrazione ha esito positivo.

② Per decollare, il primo metodo è premere il pulsante di decollo a un tasto. Il secondo metodo consiste nell'utilizzare i due joystick contemporaneamente come mostrato sopra per 2-3 secondi per sbloccare il drone, quindi spingere lentamente verso l'alto il joystick sinistro.

3. Come è atterrato il drone

Metodo 1: Spingere lentamente il joystick sinistro verso il basso fino a quando il drone non scende lentamente a terra. Tieni il joystick sinistro nella posizione più bassa per 2 secondi, il motore si fermerà e il drone sarà atterrato con successo.

Metodo 2: Quando il drone sta volando, premi di nuovo il pulsante di decollo a un tasto e il drone atterrerà lentamente.

METODO DI FUNZIONAMENTO DEL VOLO

Ascendente/ Discendente	Spingi verso l'alto o verso il basso il joystick di sinistra e il drone salirà o scenderà.
Svolta	Spingi il joystick sinistro verso sinistra o destra e il drone girerà a sinistra o destra.
Avanti/ indietro	Spingi verso l'alto o verso il basso il joystick destro e il drone volerà in avanti o indietro.
Volo laterale	Spingi il joystick destro verso sinistra o destra e il drone volerà in orizzontale verso sinistra o destra.
Regolazione del Volo laterale	Quando il drone è sospeso in aria, nel caso in cui il drone avanzi automaticamente in avanti o indietro, può essere rettificato spingendo il joystick destro verso l'alto o verso il basso fino a quando il drone mantiene l'equilibrio.
Regolazione fine avanti /indietro	Quando il drone è sospeso in aria, nel caso in cui il drone avanzi automaticamente in avanti o indietro, può essere rettificato spingendo il joystick destro verso l'alto o verso il basso fino a quando il drone mantiene l'equilibrio.

COLLEGA IL TUO DISPOSITIVO MOBILE

1. Scarica l'app VS FPV sul tuo dispositivo mobile dall'App Store/Google Play o eseguendo la scansione del codice QR di seguito.

1. Accendi il drone e le luci a LED lampeggeranno. Val alle impostazioni Wi-Fi sul tuo dispositivo mobile. Connessione alla rete (DF01-xxxx).

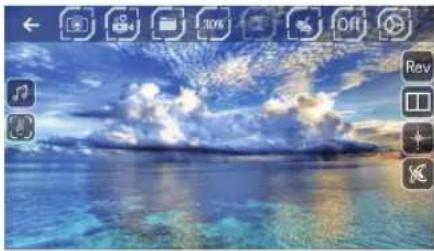

PANNELLO OPERATIVO APP

1. Eseguire l'applicazione "VS FPV"

① Tocca il pulsante ☑ per accedere all'interfaccia della Guida.
② Tocca il pulsante CONNECT - per accedere all'interfaccia di controllo.

1. Interfaccia di controllo

① Tocca il pulsante per aprire l'interfaccia di controllo.
② Toccare il pulsante ■ per aprire il pulsante di controllo della modalità di mantenimento dell'altitudine.

5 Interruttore di velocità

6 Tenere Altitude

7 Induzione per gravità

8 App ON/OFF

9 Altre impostazioni

10 Joystick sinistro (acceleratore)

11 12 Capovolgi a sinistra/ Capovologia destra

13 4 Sinistra/Destra lateralmente

15 16 Avanti/indietro

17 18 Regolazione fine avanti/Regolazione fine indietro

19 20 Capovolgi a sinistra regolazione/ Capovolgi a destra regolazione

21 2 Regolazione fine a sinistra/Regolazione fine a destra

23 Rotolo di vibrazione a 360°

24 25 Decollo/atterraggio a una chiave

26 Traiettoria di volo

21 Arresto di emergenza

28 Musica

29 Gesti per la foto

30 Camera della Retromarcia

31 3D Display

32 Modalità senza testa

33 Calibrazione

GUIDA ALLE OPERAZIONI DI VOLO

Modalità senza testa

Premi il pulsante Modalità senza testa per attivare. In questa modalità, il drone volerà nella direzione controllata dal joystick destro, indipendentemente dalla posizione della testa o della coda del drone. Premere lo stesso pulsante per uscire da questa modalità.

Premi il pulsante Invio con un tasto, il drone volerà all'incirca indietro lungo il suo percorso di decollo originale. Premere di nuovo il pulsante per uscire dalla modalità.

Capovolgi 360° gradi

Fai volare il drone ad un'altezza di oltre 3 metri, premi il pulsante Flip e sposta il joystick destro per capovolgere il drone di 360° di conseguenza.

Percorso di volo

Tocca per attivare la modalità del Percorso di volo. Disegna un tracciato nell'area vuota sullo schermo e il drone volerà seguendo il tracciato. Tocca di nuovo per uscire da questa modalità.

Interruttore di velocità

La velocità predefinita del drone è bassa. Premere il pulsante Interruttore di velocità una volta per la velocità media, premere di nuovo per l'alta velocità. Una terza pressione tornerà alla bassa velocità.

Altezza mantenimento

Questa è una delle impostazioni predefinite sul drone. Quando rilasci il Joystick sinistro dopo un'azione ascendente/discendente, il drone si posiziona all'altezza di volo corrente.

Gesti per la foto

Q1: Perché i LED dei droni non si accendono?

• Premere l'interruttore di alimentazione sul drone.
• Sostituisci o ricarica la batteria del drone.
• Assicurarsi che i connettori della batteria siano collegati saldamente.

Q2: Perché i LED del drone continuano a lampeggiare, ma non risponde mai a nessun comando del trasmettitorey?

• Associare nuovamente il drone al trasmettitore.
• Sostituisci o ricarica la batteria del drone.
• Assicurarsi che le batterie del trasmettitore siano sufficientemente cariche.

Q3: Perché il volo è instabile?

• Restituisci il drone ed esegui una calibrazione di volo secondo le istruzioni.
  • Assicurare il taglio del volo di conseguenza.
  • Fai volare il drone in condizioni meteorologiche adeguate.

Q4: Perché il drone non risponde agli input di controllo?

• Assicurati che la distanza tra il drone e il dispositivo mobile sia nel raggio di azione.
• Stare lontano da acque libere, linee elettriche ad alta tensione o alberi.

CONTATTACI

Per qualsiasi domanda sui prodotti Dragon Touch, non esitate a contattarci e risponderemo entro 24 ore.

E-mail: [e-mail]
