BEDIENUNGSANLEITUNG DF01 Dragon Touch

HAFTUNGSAUSSCHLUSS & SICHERHEITSRICHTLINIEN

1. Überprüfen Sie die Drohne nach einem Absturz oder einem heftigen Aufprall gründlich.
2. Schauen Sie nicht direkt in das Drohnenlicht.
3. Behandeln Sie dieses Produkt nicht als Hausmüll.
4. Hiegen Sie nicht über oder in der Nähe von Hindernissen, Menschenmassen, offenem Wasser, öffentlichen Straßen, Hochspannungsleitungen oder Bäumen.
5. Verwenden Sie die Drohne nicht bei Unwettern wie Wind, Schnee, Regen, Smog, Hagel, Blitz, Tornados oder Hurrikanen.
6. Halten Sie sich von den rotierenden Propellern und Motoren fern.
7. Halten Sie Ihre Drohne immer im Blickfeld. Bitte verlassen Sie sich nicht nur auf eine First-Person-View-Kamera, um Ihre Drohne zu steuern.
8. Dieses Produkt ist KEIN Spielzeug für Kinder und wird nicht für Benutzer unter 14 Jahren empfohlen.
9. Beachten Sie alle örtlichen Vorschriften, holen Sie die entsprechenden Genehmigungen ein und verstehen Sie die Risiken. HINWEIS: Es liegt in Ihrer alleinigen Verantwortung, alle Flugbestimmungen einzuhalten.
   DRAGON TOUCH übernimmt keine Haftung für Schäden, Verletzungen oder rechtliche Verantwortung, die direkt oder indirekt aus der Verwendung dieses Produkts entstehen. Der Benutzer muss sichere und rechtmäßige Praktiken einhalten, einschließlich, aber nicht beschränkt auf die in diesen Sicherheitsrichtlinien festgelegten.

WARTUNG UND PFLEGE

1. Für Anfänger fliegen Sie bitte nicht höher als 20 Meter.
2. Laden Sie den Akku nicht auf, bevor er abgekühlt ist.
3. Entfernen Sie die Batterien, wenn Sie die Drohne längere Zeit nicht benutzen möchten.
4. Laden Sie den Akku nicht über. Trennen Sie das Ladegerät vom Artikel, sobald es vollständig aufgeladen ist.
5. Bewahren Sie die Drohne und die Fernbedienung an einem kühlen, trockenen Ort ohne direkte Sonneneinstrahlung auf.

6. Vermeiden Sie es, die Kamera in direkten Kontakt mit Wasser oder anderen
   Flüssigkeiten zu bringen. Wischen Sie es mit einem weichen, saugfähigen Tuch trocken, wenn es nass wird.

7. Laden Sie den Akku nicht neben brennbaren Stoffen wie Teppichen, Holzböden oder auf der Oberfläche von elektrisch leitenden Gegenständen auf. Bitte behalten Sie den Akku beim Laden immer im Auge.

8. Um zu vermeiden, dass Sie Ihre Drohne verlieren, Iliegen Sie sie im Freien, nachdem Sie viel Erfahrung gesammelt haben und sehr sicher damit umgehen können.

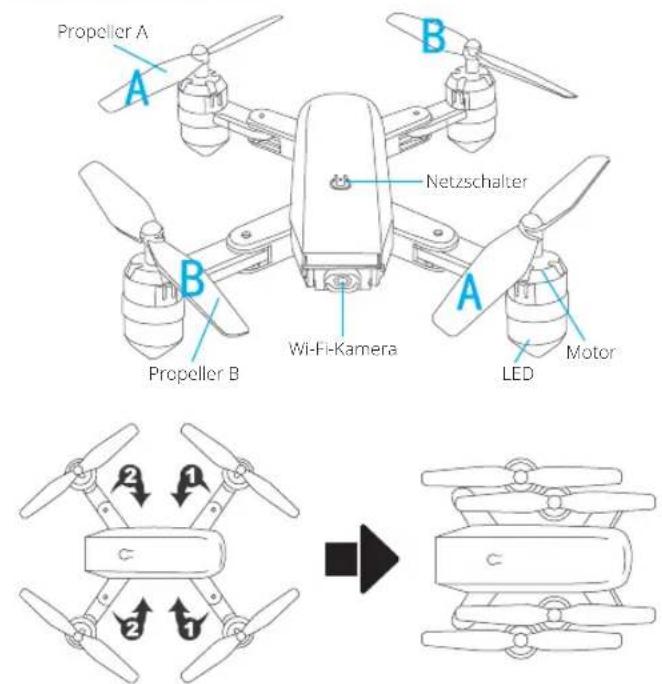

DROHN-DIAGRAMM

Propeller A A B Netzschalter Propeller B Wi-Fi-Kamera A LED Motor C 2 3 →

ERSETZEN DES PROPELLERS

1. Die Propeller sind nicht identisch. Propeller haben unten entweder die Markierung "A" oder "B" und sollten an der Position mit einer entsprechenden Markierung installiert werden. Stellen Sie sicher, dass Sie sie an den richtigen Positionen installieren. Andernfalls kann die Drohne nicht gesteuert werden.
2. Beim Fliegen dreht sich Propeller A im Uhrzeigersinn und Propeller B gegen den Uhrzeigersinn.

INSTALLIEREN DER SCHUTZABDECKUNG

Rasten Sie die Schutzrahmenverbinder in die Schäkel ein.

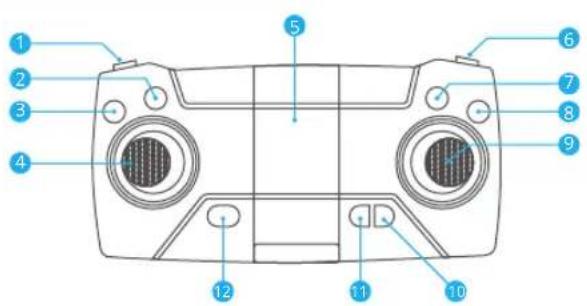

TRANSMITTER DIAGRAMM

1 Geschwindigkeitsschalter
3 EIN-SCHLÜSSEL-START/Landung
5 Handyklemme
7 Headless-Modus
9 Richtung
10 Video
11 Foto
12 Ein-/Ausschalten
8 Not-Aus

2 EIN-SCHLÜSSEL-RÜCKKEHR
4 Nach links/rechts auf-/aosteigen drehen
6 360° Flip

(Drücken Sie kurz, um den Feinabstimmungsmodus
aufzurufen, und drücken Sie den Joystick, um die
Vorder-, Rückseite, links und rechts leicht einzustellen.
Drücken Sie erneut, um die Feineinstellung zu beenden.
Langes Drücken für einen Notstopp.)

INSTALLATION DER BATTERIE

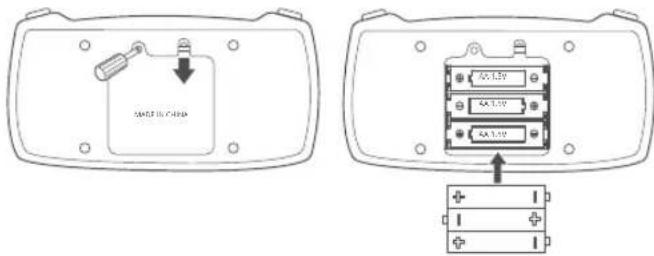

Transmitter: 3 x 1.5V AA Batterie (Batterien nicht im Lieferumfang enthalten).

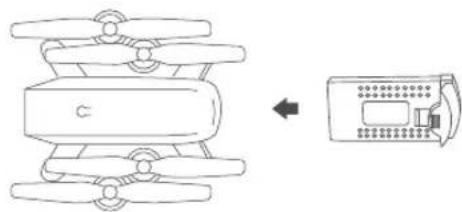

Legen Sie den Akku in die Drohne ein (3,7 V, 1000 mAh Li-Po-Akku enthalten).

Nehmen Sie die Batterie aus der Drohne, Stecken Sie zum Laden des Akkus den USB-Anschluss des Akkus in einen USB-Anschluss eines Computers (oder eines USB-Netzteils). Die LED-Anzeigelampe am Kabel leuchtet während des Ladevorgangs rot und erlischt, wenn der Akku vollständig aufgeladen ist. Die Ladezeit beträgt ca. 120-150 Minuten. HINWEIS: Verwenden Sie zum Laden des Akkus nur das mitgelieferte Ladekabel. Es ist verboten, das mitgelieferte Ladekabel zum Laden anderer Produkte zu verwenden.

① Stellen Sie sicher, dass die Propeller und Propellerschutzabdeckungen korrekt installiert und festgezogen sind.
② Bitte koppeln Sie die Drohne vor dem Flug mit der Fernbedienung und kalibrieren Sie die Drohne und die Fernbedienung.

1. SO PAAREN SIE IHRE DROHNE MIT DER FERNBEDIENUNG

① Schalten Sie den Rumpfschalter ein und stellen Sie die Drohne auf eine ebene Fläche.
② Schalten Sie den Netzschalter der Fernbedienung ein.
③ Stellen Sie die Drohne auf eine ebene Fläche. Schieben Sie den linken Joystick nach oben und dann so weit wie möglich nach unten. Zu diesem Zeitpunkt hören Sie zwei Pieptöne von der Fernbedienung, und die Anzeigelampe wechseit von schnellem Blinken zu konstantem Licht, um anzuzelgen, dass das Pairing erfolgreich ist.

①

②

③

2. WIE KALIBRIEREN UND ABNEHMEN

① Stellen Sie die Drohne auf eine ebene Fläche, Drücken Sie den linken und rechten Joystick wie oben gezeigt gleichzeitig 2-3 Sekunden lang. Die Drohnenlichter blinken schnell und schalten sich in 2-3 Sekunden konstant ein, um anzuzeigen, dass die Kalibrierung erfolgreich ist.

② Zum Abheben drücken Sie zunächst die "EIN-SCHLÜSSEL-START". Die zweite Methode besteht darin, die beiden Joysticks gleichzeitig wie oben gezeigt 2-3 Sekunden lang zu betätigen, um die Drohne zu entsperren, und dann den linken Joystick langsam nach oben zu drücken.

3. WIE MAN LANDET

Methode 1: Drücken Sie den linken Joystick langsam nach unten, bis die Drohne langsam zu Boden fällt. Halten Sie den linken Joystick 2 Sekunden lang in der niedrigsten Position, der Motor stoppt und die Drohne landet erfolgreich.

Methode 1: Wenn die Drohne fliegt, drücken Sie erneut die "Ein-schlüssel-start", und die Drohne landet langsam.

FLUGBETRIEBSMETHODE

Aufsteigend/Absteigend	Drücken Sie den linken Joystick nach oben oder unten, und die Drohne steigt auf oder ab.
Drehen	Drücken Sie den linken Joystick nach links oder rechts, und die Drohne dreht sich nach links oder rechts.
Vorwärts/Rückwärts	Drücken Sie den rechten Joystick nach oben oder unten, und die Drohne fliegt vorwärts oder rückwärts.
Seitenflug	Drücken Sie den rechten Joystick nach links oder rechts, und die Drohne fliegt horizontal nach links oder rechts.
Seitenflugs-feinabstimmung	Wenn die Drohne in der Luft schwebt und die Drohne automatisch links oder rechts seitwärts fliegt, kann dies durch Drücken des rechten Joysticks nach rechts oder links behoben werden, bis die Drohne das Gleichgewicht hält.
Vorwärts-/Rückwärts-Feinabstimmung	Wenn die Drohne in der Luft schwebt und die Drohne automatisch vorwärts oder rückwärts vorrückt, kann dies durch Drücken des rechten Joysticks nach oben oder unten behoben werden, bis die Drohne das Gleichgewicht hält.

ANSCHLIESSEN IHRES MOBILGERÄTS

1. Laden Sie die VS FPV-App aus dem App Store / Google Play oder durch Scannen des folgenden QR-Codes auf Ihr Mobilgerät herunter.

1. Schalten Sie die Drohne ein und die LED-Anzeigen blinken. Gehen Sie zu den Wi-Fi-Einstellungen auf Ihrem Mobilgerät. Stellen Sie eine Verbindung zum Netzwerk her (DF01-xxxx).

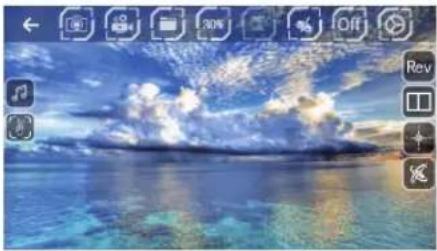

APP OPERATION PANEL

① Tippen Sie auf die Schaltfläche, um die Hilfeschnittstelle aufzurufen.
② Tippen Sie CONNECT auf die Schaltfläche, um die Steueroberfläche aufzurufen.

1. STEUERSCHNITTSTELLE

① Tippen Sie auf die Schaltfläche, um die Hilfeschnittstelle aufzurufen.
② Tippen Sie auf die Schaltfläche, um die Steuertaste für den Höhenhaltemodus zu öffnen.

1 Zurück
2 Foto
3 Video
4 Dateien
5 Geschwindigkeitsschalter
6 Höhe halten
7 Schwerkraftinduktion
8 App EIN/AUS
9 Weitere Einstellungen
10 Linker Joystick (Beschleuniger)

11 12 Links/Rechts Flip and Roll
13 4 Links/Rechts seitwärts
15 16 Vorwärts rückwärts
17 18 Vorwärts /Rückwärts Feinabstimmung

19 20 Links/Rechts Flip and Roll Feinabstimmung
21.2 Links/Rechts seitwärts Feinabstimmung
23 360° Flip & Roll
24 25 Ein-schlüssel-start/rückkehr
26 Flugbahn
27 Not-Aus
28 Musik
29 Gesten für Foto
30 Kamera umkehren
31 3D Anzeige
32 Headless Modus
33 Kalibrierung

FLUGBETRIEBSANLEITUNG

KOPFLOSER MODUS

Drücken Sie zum Aktivieren die Taste Headless Mode. In diesem Modus fliegt die Drohne in die Richtung, die von Ihrem rechten Joystick gesteuert wird, unabhängig von der Position des Kopfes oder des Hecks Ihrer Drohne. Drücken Sie dieselbe Taste, um diesen Modus zu verlassen.

EIN-SCHLÜSSEL-RÜCKKEHR

Drücken Sie die "EIN-SCHLÜSSEL RÜCKKEHR". Die Drohne fliegt ungefähr auf ihrem ursprünglichen Startpfad zurück. Drücken Sie die Taste erneut, um den Modus zu verlassen.

360° FLIP

Fliegen Sie die Drohne auf eine Höhe von über 3 Metern, drücken Sie die Flip-Taste und bewegen Sie den rechten Joystick, um die Drohne entsprechend um 360° zu drehen.

TRAJEKTORISCHER FLUG

Tippen Sie hier OS, um den Flugbahnmodus zu aktivieren. Zeichnen Sie einen Pfad in den leeren Bereich auf dem Bildschirm und die Drohne fliegt dem Pfad folgend. Tippen Sie OS erneut auf, um diesen Modus zu verlassen.

GESCHWINDIGKEITSSCHALTER

Die Standardgeschwindigkeit der Drohne ist niedrige Geschwindigkeit. Drücken Sie die Taste für den Geschwindigkeitsschalter einmal für mittlere Geschwindigkeit und erneut für hohe Geschwindigkeit. Ein dritter Druck kehrt zur niedrigen Geschwindigkeit zurück.

HÖHE HOLD/HOVER

Dies ist eine der Standardeinstellungen der Drohne. Wenn Sie den linken Joystick nach einer auf-/absteigenden Aktion loslassen, schwebt die Drohne auf der aktuellen Flughöhe.

Deutsch

GESTEN FÜR FOTO

Tippen Sie zum Aktivieren auf. Machen Sie ein V-Zeichen, wenn Sie 2-3 m von der Kamera entfernt sind, und die Kamera macht ein Foto.

FAQ

F1: Warum leuchten die Drohnen-LEDs nicht auf?

• Drücken Sie den Netzschalter an der Drohne.
• Ersetzen oder laden Sie den Akku Ihrer Drohne auf.
• Stellen Sie sicher, dass die Batterieanschlüsse fest eingesteckt sind.

F2: Warum blinken die LEDs der Drohne weiter, aber sie reagiert nie auf einen Befehl des Senders?

• Koppeln Sie die Drohne erneut mit dem Sender.
- Ersetzen oder laden Sie den Akku der Drohne auf.
- Stellen Sie sicher, dass die Batterien des Senders ausreichend mit Strom versorgt werden.

F3: Warum ist der Flug instabil?

• Bringen Sie die Drohne zurück und führen Sie eine Flugkalibrierung wie angewiesen durch.
• Stellen Sie sicher, dass der Flug entsprechend angepasst wird.
• Fliegen Sie die Drohne bei geeigneten Wetterbedingungen.

Q4: Warum reagiert die Drohne nicht auf Steuereingaben?

• Stellen Sie sicher, dass der Abstand zwischen der Drohne und dem mobilen Gerät in Reichweite liegt.
• Halten Sie sich von offenem Wasser, Hochspannungsleitungen oder Bäumen fern.

KONTAKTIERE UNS

Bei Fragen zu Dragon Touch-Produkten können Sie sich gerne an uns wenden. Wir werden Ihnen innerhalb von 24 Stunden antworten.

E-mail: [e-mail]
