SM26S - Mixer audio Rane - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Mixer audio / Separatore-mixer di segnali a livello linea
Marca	Rane
Modello	SM26S
Formato	Rack 19 pollici, 1U (48,3 x 4,4 x 15 cm circa)
Peso	Circa 2,5 kg
Alimentazione elettrica	100-230 V CA, 50/60 Hz, tramite connettore IEC 60320 C6
Ingressi	6 ingressi mono TRS 6,35 mm bilanciati/sbilanciati 2 ingressi master stereo TRS 6,35 mm bilanciati
Uscite	6 uscite mono TRS 6,35 mm bilanciate/sbilanciate 2 uscite mix stereo TRS 6,35 mm bilanciate 2 uscite Expand Out (parallele agli ingressi master)
Controlli	6 livelli di ingresso mono (Off a +12 dB) 6 controlli Mix/Pan 1 livello di ingresso master (Off a +12 dB) 1 livello di uscita master (Off a 0 dB)
Indicatore	LED giallo di accensione
Modalità operative	Mixer (6 ingressi mono verso 2 uscite stereo) Separatore (1 o 2 ingressi stereo verso 6 uscite mono) Amplificatore di distribuzione (6 ingressi verso 6 uscite) Configurabile a 8 uscite (tramite jumper interni)
Estensione in serie	Possibilità di collegare in cascata più SM26S tramite le uscite Expand Out
Configurazione interna	Jumper interni per separare ogni uscita dal bus mix (intervento da parte di tecnico qualificato)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi o liquidi.
Sicurezza	Utilizzare esclusivamente il cavo di alimentazione fornito. Non rimuovere la messa a terra. Scollegare prima di qualsiasi intervento interno.
Riparabilità	Ricambi disponibili tramite Rane. Configurazione dei jumper riservata a un tecnico qualificato.

Domande frequenti - SM26S Rane

Come configurare il SM26S in modalità mixer (6 ingressi mono verso uscita stereo)?

Collegate le vostre sorgenti agli ingressi Mono Inputs (da 1 a 6). Regolate il livello di ingresso Master nella posizione desiderata. Utilizzate le manopole Level di ogni canale per regolare il livello e le manopole Mix/Pan per posizionare il segnale nel campo stereo. L'uscita stereo avviene tramite i connettori Mix Outputs. Il livello di uscita globale è controllato dalla manopola Master Output Level.

Come utilizzare il SM26S in modalità separatore (1 ingresso stereo verso 6 uscite mono)?

Collegate la vostra sorgente stereo agli ingressi Master In (sinistro e destro). Assicuratevi che nessun jack sia inserito negli ingressi Mono Inputs. Le manopole Mix/Pan controllano il livello di ogni uscita Mono Output: girate a sinistra per inviare più segnale dal canale sinistro, a destra per quello destro. La manopola Master Input Level regola il livello globale di tutte le uscite.

Posso utilizzare il SM26S come amplificatore di distribuzione (6 ingressi verso 6 uscite)?

Sì. In modalità amplificatore, collegate ogni ingresso ai corrispondenti Mono Inputs e ogni uscita ai Mono Outputs. Le manopole Level regolano il livello di ogni canale. Le manopole Mix/Pan non hanno effetto in questa modalità se gli ingressi Master non vengono utilizzati. Il segnale viene trasmesso direttamente dall'ingresso 1 all'uscita 1, ecc.

Come collegare più SM26S in serie per estendere il numero di uscite?

Utilizzate le uscite Expand Out di un SM26S e collegatele agli ingressi Master In di un secondo SM26S. I segnali presenti sugli ingressi Master del primo vengono trasmessi alle uscite del secondo. Non c'è limite al numero di unità collegate in cascata. Attenzione: se utilizzate un jack mono (sbilanciato) nella catena, il segnale diventa sbilanciato per tutta la linea.

A cosa serve la manopola Mix/Pan sul pannello frontale?

La manopola Mix/Pan ha due funzioni a seconda della modalità. In modalità mixer (con una sorgente su Mono Input), agisce come un pan: distribuisce il segnale tra le uscite Mix Outputs sinistra e destra. In modalità separatore (con sorgente su Master In), controlla il mix dei canali sinistro e destro applicato a ciascuna uscita Mono Output.

Come collegare sorgenti bilanciate e sbilanciate al SM26S?

Per un utilizzo bilanciato, utilizzate un jack TRS 6,35 mm (punta = segnale +, anello = segnale -, corpo = massa). Per un utilizzo sbilanciato, utilizzate un jack TS 6,35 mm (punta = segnale, corpo = massa). Gli ingressi e le uscite accettano entrambi i tipi. Importante: se mescolate bilanciato e sbilanciato, il segnale diventa sbilanciato su tutta la linea.

Cosa sono i jumper interni e quando vanno utilizzati?

I jumper interni (J3, J6, J9, ecc.) permettono di scollegare un'uscita Mono Output dal bus Mix. Ciò è utile se desiderate utilizzare le uscite Mix Outputs come uscite indipendenti, ad esempio per un amplificatore di distribuzione stereo 2x4. La modifica dei jumper deve essere effettuata a apparecchio spento da un tecnico qualificato.

Come regolare il livello di ingresso master e a cosa serve?

La manopola Master Input Level regola il guadagno degli ingressi Master In (sinistro e destro) da Off a +12 dB. In modalità mixer, influisce solo sui segnali provenienti dagli ingressi Master. In modalità separatore, controlla il livello globale di tutte le uscite Mono Outputs che non hanno un ingresso Mono collegato. Utilizzatela per adattare il livello delle vostre sorgenti.

Cosa fare se l'indicatore LED di alimentazione non si accende?

Verificate che il cavo di alimentazione sia correttamente collegato all'apparecchio e a una presa di corrente. Assicuratevi che la presa sia sotto tensione. Se il problema persiste, l'apparecchio potrebbe presentare un difetto interno. Contattate il supporto Rane all'indirizzo rane.com/support.

Posso ottenere 8 uscite indipendenti con il SM26S?

Sì, utilizzando i jumper interni per scollegare alcune uscite Mono Output dal bus Mix. Una volta scollegate, le uscite Mix Outputs diventano indipendenti. Potete quindi avere 6 uscite Mono + 2 uscite Mix, cioè 8 uscite in totale. Questa modifica deve essere effettuata da un tecnico qualificato.

MANUALE UTENTE SM26S Rane

Guida per l'uso (Italiano)

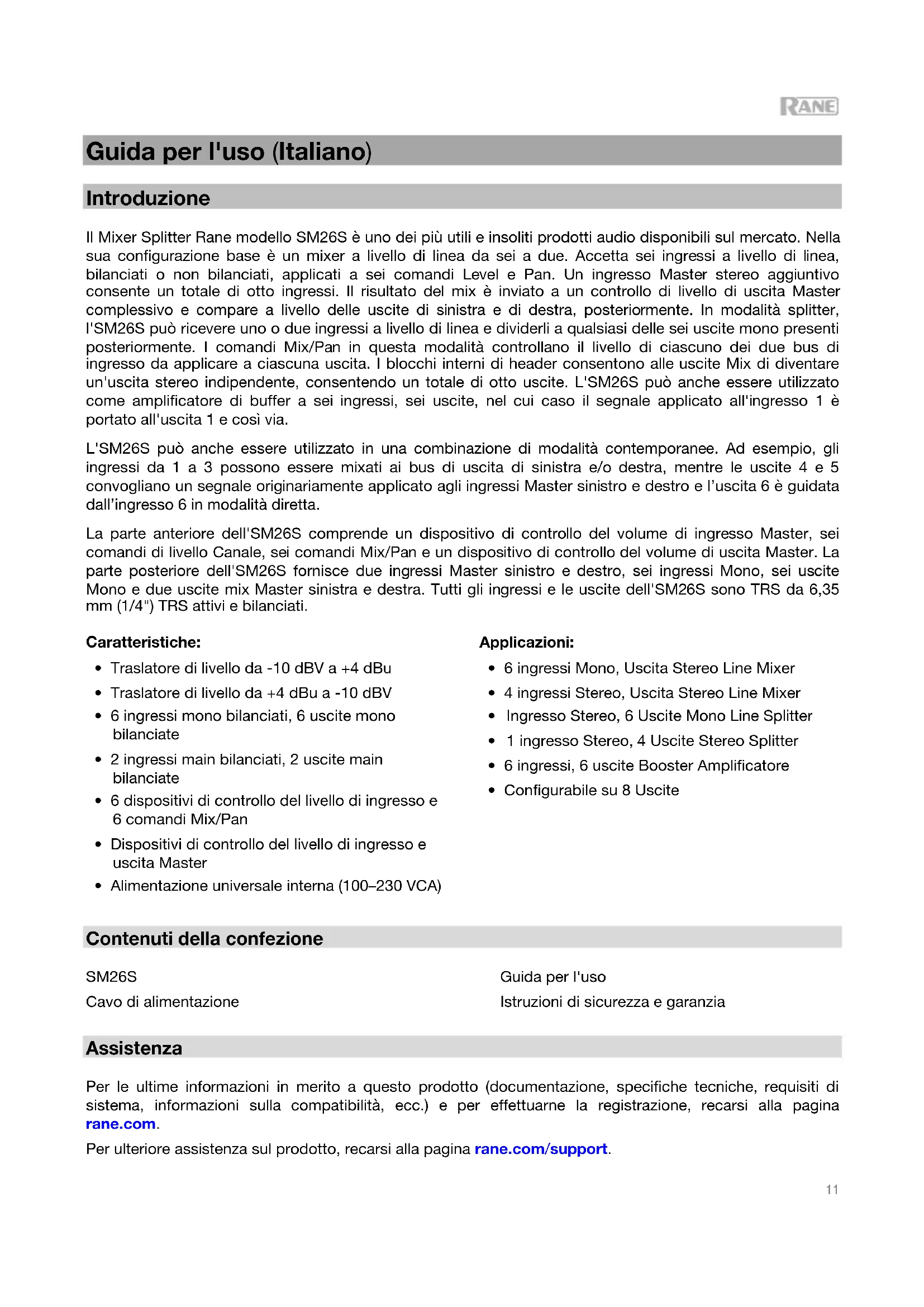

Introduzione

Il Mixer Splitter Rane modello SM26S è uno dei più utili e insoliti prodotti audio disponibili sul mercato. Nella sua configurazione base è un Mixer a livello di linea da sei a due. Accetta sei ingressii a livello di linea, bilanziati o non bilanziati, applicati a sei comandi Level e Pan. Un ingressso Master stereo aggiuntivo consente un totale diotto ingressii. Il risultato del mix è inviato a un controllo di livello di uscita Master complessivo e compare a livello delle uscite di sinistra e di destra, posteriormente. In modalità splitter, l'SM26S può ricevere uno o due ingressii a livello di linea e dividierli a qualsiaste delle sei uscite mono presenti posteriormente. I comandi Mix/Pan in questa modalità controllano il livello di ciascuno dei due bus di ingressso da applicare a ciascuna uscita. I blocchi interni di header consentono alle uscite Mix di divertare un'uscita stereo independiente, consentendo un totale diotto uscite. L'SM26S può essere osserile utilizzato come amplificatore di buffer a sei ingressii, sei uscite, nel cui caso il segnale applicativo all'ingresso 1 è portato all'uscita 1 eosi via.

L'SM26S più又能 essere utilizzato in una combinazione di modalità contemporanee. Ad esempio, gli ingressi da 1 a 3 possono essere mixati ai bus di uscita di sinistra e/o destra, quando le uscite 4 e 5 convogliano un segnale originariamente applicatoagli ingressi Master sinistro e destro e l'uscita 6 è guidata dall'ingresso 6 in modalità diretta.

La parte anteriore dell'SM26S comprende un dispositivo di controllo del volume di ingresso Master, sei comandi di livello Canale, sei comandi Mix/Pan e un dispositivo di controllo del volume di uscita Master. La parte posteriore dell'SM26S fornisce due ingressi Master sinistro e destro, sei ingressi Mono, sei uscite Mono e due uscite mix Master sinistra e destra. Tutti gli ingressi e le uscite dell'SM26S sono TRS da 6,35 mm (1/4") TRS attivi e bilanciati.

Caratteristica:

• Traslatore di livello da -10 dBV a +4 dBu
• Traslatore di livello da +4 dBu a -10 dBV
• 6 ingressi mono bilanciati, 6 uscite mono bilanciate
• 2 ingressi main bilanciati, 2 uscite main bilanciate
• 6 dispositivi di controllo del livello di ingresso e 6 comandi Mix/Pan
  Dispositivi di controllo del livello di ingresso e uscita Master
• Alimentazione universale interna (100-230 VCA)

Applicazioni:

• 6 ingressi Mono, Uscita Stereo Line Mixer
  4 ingressi Stereo, Uscita Stereo Line Mixer
• Ingresso Stereo, 6 Uscite Mono Line Splitter
  1 ingresso Stereo, 4 Uscite Stereo Splitter
• 6 ingressi, 6 uscite Booster Amplificatore
• Configurabile su 8 Uscite

Contenuti della confezione

SM26S

Cavo di alimentazione

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per le ultime informazioni in merito a quello prodotto (documentazione, specifiche tecniche, requisiti di）。sistema，informazioni sulla compatibilità，ecc.)e per effettuarne la registrazione，recarsi alla pagina rane.com.

Per ulteriore assistenza sul prodotto, recarsi alla pagina rane.com/support.

Caratteristiche

Pannello anteriore

1. Master Input Level: imposta il guadagno delle fasi Master Input sinistra e destra, con un intervallo da Off a +12 dB. In modalità di divisione, controlling the livello di tutte le uscite di canale mono contemporaneamente (ossia quale che non hanno un ingresso separato).
2. Livello di ingresso mono: controlling the livello del segnale tramite ciascun canale particolare. Quando alimentata dal jack Mono Input, ciascuna fase ha un intervallo di guadagno che va da Off a +12 dB minimo, consentendo l'abbinamento dei volumi di dispositivi da -10 dBV a quello di attrezzature da +4 dBu. quando alimentati tramite gli ingressi Master In sinistro e destro, questi dispositivi di controllo del livello limitano automaticamente a un massimo del guadagno dell'unità per adattarsi ai +12 dB disponibili dalle fasi di guadagno di ingresso sinistro e destro.
3. Mix / Pan: ha due diverse funzioni:

Mix: quando utilizzato come splitter, controlling the programma di ingresso Master sinistro e destro all'uscita Mono Output di ciascun canale.

Pan: quando utilizzato come mixer, quello comando effettua il panning dell'ingresso di canale Mono tra le uscite Mix Output sinistra e destra.

1. Master Output Level: controlling the guadagno delle fasi di uscita e la quantità di segnale che arrivava ai jack Mix Output. Non influisce sul livello di alcuna delle sei uscite Mono Outputs. Consente un aumento della headroom per eliminare il sovraccarico dovuto a un excessivo segnale combinato proveniente da uno o più ingressi. L'intervalto del guadagno va da Off a 0 dB (unità) (fare riferimento allo schema a blocchi nell'Appendice).
2. Indicatore di alimentazione Power: quando questo LED giallo è accesso, l'SM26S è primo (quando è spento, non lo è).

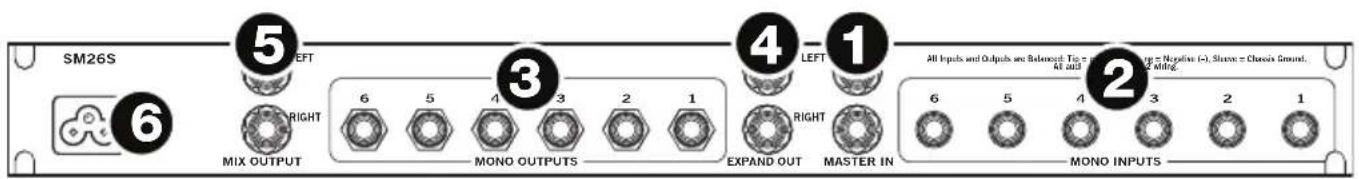

Pannello posteriore

1. Master In: quisti ingressi bilanciati TRS (Tip-Ring-Sleeve) da 6,35 mm (1 / 4^ ) Master alimentano tutte e sei le uscite Mono Outputs quando tutti gli ingressi Mono Inputs non sono utilizzati. Il collegamento a un singolo ingresso Mono Input scollega quel canale da quosti ingressi (fare riferimento allo schema a blocchi nell'Appendice).

Per un uso non bilanziato, servirsi di uno spinotto standard mono da 6,35 mm (1/4"); per un utilizzo bilanziato, servirsi di uno spinotto TRS (stereo) da 6,35 mm (1/4") collegandolo come segue:

La punta è il segnale + (collegare al polo 2 su un connettore a 3 poli).
L'anello è il segnale - (collegare al polo 3 su un connettore a 3 poli).
La guaina e la terra del telaio.

1. Mono Inputs: jack TRS da 6,35 mm (1/4") che accettano segnali mono bilanciati o non bilanciati. Sono jack di interruzione che bypassano automaticamente i jack di ingresso Master In quando si inserisce uno spinotto (fare riferimento allo schema a blocchi nell'Appendice).Seguire le convenzioni di cablaggio di cui al punto 1 in alto.
2. Mono Outputs: jack TRS da 6,35 mm (1/4") che portano un'uscita non bilanziata (serviri di spinotti TS), o un'uscita bilanziata (serviri di spinotti TRS).Seguire le convenzioni di cablaggio di cui al punto 1 in alto.
3. Expand Outs: jack TRS da 6,35 mm (1/4") collegati in parallelo con i jack Master In, che consentono il collegamento a margherita di due o più SM26S per una divisione multipla. Collegare semplicitamente l'uscita Expand Out all'ingresso Master In di un altro SM26S; non c'é limite al numero di espansioni possibili con l'SM26S.

Nota bene: QUESTe uscite Expand Outputs non ricevono buffer dagli ingressi Master Inputs. Quindi, non è possibile mixare linee bilanciate e non bilanciate dello stesso canale tra diverse unità: una volta che l'anello e la guaina sono messi in corto in qualsiasi punto della catena (utilizzando uno spinotto mono), l'intera linea diventa non bilanziata.

1. Uscite Mix Outputs: uscite TRS da 6,35 mm (1/4") bilanciate controllate dal commando Master Output Level. Sono alimentate dal Master In, da uno qualsiasi dei sei Mono Inputs, o da una combinazione di entrambi.Seguire le convenzioni di cablaggio di cui al punto 1 in alto.
2. Ingresso voltaggio universale: tramite un ingresso per apparecchiature IEC 60320 C6 in miniatura. Si abbina a un cavo di linea IEC 60320 C5. Non sollevare la messa a terra!

Operazione

Poiché esistono numero applicazioni per l'SM26S, non esiste un singolo set di procedure operative per controllare l'uso. Recarsi alla pagana rane.com/note108.html per visualizzare lanota The SM26S Swiss Army Mixer, che esplora le numero configurazioni dell'SM26S nel dettaglio.

Opzioni di collegamento a ponte interno

All'interno dell'SM26S esistono alcune opzioni di convogliamento di segnale che richiedono la rimozione del coperchio superiore per effettuire lo spostamento di alcuni ponti. Questo deve essere fatto unicamente ad alimentazione spenta da personale di assistenza qualificato.

Se per un SM26S occorre un ulteriore set di uscite independenti come nel caso di un amplificatore di distribuzione stereo 2x4, le uscite Mix Output sinistra e destra possono essere utilizzate in aggiunta alle 6 uscite Mono Output. Normalmente, le uscite Mix Output sinistra e destra producono il mix sommato di tutti e 6 i comandi Level e Pan. Per staccare qualsiasi canale dal bus di uscita Mix, sono stati forniti dispositivi a ponte interni. Questi sono situati dietro ai comandi Mix/Pan di ciascun canale. J3 collega la Mono Out 1 al bus mix. J6 collega la Mono Out 2, J9 collega la Mono Out 3, eosi via-si veda lo schema del pannello recandosi alla pagina rane.com.
