MANUALE UTENTE QuadriLight Vermeiren

MANUALE DI ISTRUZIONI

2. Prima dell'uso 76

2.1. Uso previsto e indicazioni 76 2.2. Istruzioni di sicurezza e rischi applicabili 77 2.3. Simboli presenti sul deambulatore 78 2.4. Alla consegna 79 2.5. Spedizione e magazzinaggio 79

3. Montaggio/smontaggio e regolazioni 80

3.1. Montaggio 80 3.2. Smontaggio 80 3.3. Montaggio della borsa portaoggetti 81 3.4. Montaggio/smontaggio dello schienale 82 3.5. Regolazioni dell’altezza 82

4. Uso del deambulatore 83

4.1. Sistema frenante 83 4.2. Chiusura / Apertura 85 4.3. Affrontare i cordoli 85 4.4. Sedersi, alzarsi in piedi e camminare 86

5.1. Pulizia 87 5.2. Disinfezione 87 5.3. Ispezione / assistenza / riparazioni 87 5.4. Utilizzi successivi 88 5.5. Smaltimento 88 5.6. Garanzia 89

6. Specifiche tecniche 89

Sommario74Manuale di istruzioni | 2025-02 Quadri-Light Premessa Congratulazioni Ora possiede un deambulatore Vermeiren! Grazie per la fiducia accordata ai prodotti Vermeiren. Questo manuale viene fornito come supporto per l’uso del deambulatore e delle sue opzioni operative. Leggerlo attentamente, in quanto aiuta a familiarizzarsi con il funzionamento, le prestazioni e le limitazioni del deambulatore. Per eventuali ulteriori domande successive alla lettura di questo manuale, rivolgersi al proprio rivenditore specializzato, che sarà lieto di fornire un supporto. Nota importante Per garantire la propria sicurezza e prolungare la durata del prodotto, trattarlo con cura e farlo controllare e/o sottoporlo a manutenzione con regolarità. Questo manuale rispecchia gli sviluppi più recenti del prodotto. Vermeiren si riserva il diritto di introdurre modifiche di questo tipo di prodotto senza alcun obbligo di adattare o sostituire i prodotti analoghi consegnati in precedenza. Le immagini del prodotto vengono utilizzate per chiarire le istruzioni. I dettagli del prodotto mostrato possono essere diversi da quelli del prodotto in uso. Informazioni disponibili Sul sito Web di Vermeiren, all'indirizzo http://www.vermeiren.com/, è sempre disponibile la versione più recente delle informazioni indicate di seguito. Visitare con regolarità tale sito per verificare l'esistenza di eventuali aggiornamenti. Le persone ipovedenti possono scaricare la versione elettronica di questo manuale e farlo leggere da un software applicativo di sintesi vocale. Manuale di istruzioni Per l'utente e il rivenditore specializzato75 Quadri-LightManuale di istruzioni | 2025-02

Manuale di assistenza per le deambulatori Per il rivenditore specializzato Dichiarazione di conformità CE

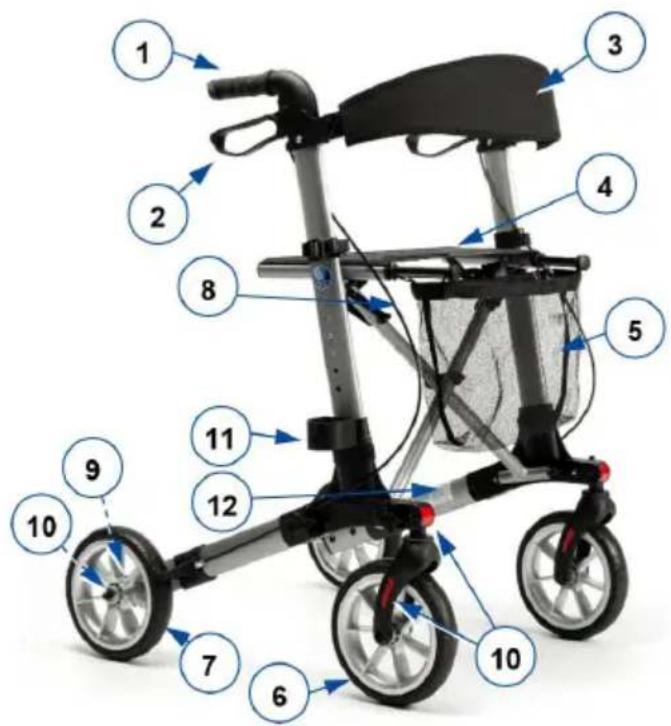

5. Borsa portaoggetti

9. Leva di inclinazione

11. Supporto per bastone da passeggio

12. Targhetta di identificazione76Manuale di istruzioni | 2025-02 Quadri-Light

2.1. Uso previsto e indicazioni

• L'ausilio e' un prodotto medicale.

• Indicazioni e controindicazioni: Il deambulatore è studiato per supportare il funzionamento delle gambe durante la deambulazione. Non utilizzarlo se si soffre di altre limitazioni fisiche, come debolezza delle braccia, disturbi dell’equilibrio e così via, vista compromessa, perdita degli arti, in grado di causare un uso non sicuro del deambulatore.

• Il deambulatore è progettato e realizzato esclusivamente per l’uso come ausilio per la deambulazione di una sola persona di peso non superiore a 130 kg.

• Il deambulatore compensa l’assenza di un sostegno adeguato da parte delle gambe dell’utente, che deve appoggiarsi o spostarsi con esso servendosi degli arti superiori o del busto. Il deambulatore offre un maggior livello di stabilità, supporto e sicurezza durante la deambulazione.

• È possibile utilizzare il deambulatore al coperto e all’aperto.

• Esso non è destinato al trasporto di merci e/o di persone in più oltre all’utente. Inoltre, non deve essere utilizzato come ausilio per il trasporto da seduti.

• Esso deve essere utilizzato soltanto su superfici sulle quali tutte le quattro ruote tocchino il suolo. Non utilizzare il deambulatore su terreni pietrosi, irregolari o sabbiosi, o in punti con una forte inclinazione. Il deambulatore può diventare instabile. Per camminare con il deambulatore, scegliere aree piane e stabili e cordoli smussati.

• La garanzia del prodotto presuppone un uso e una manutenzione normali del medesimo, come descritti in questo manuale. I danni al prodotto dovuti a uso improprio o manutenzione carente causano la decadenza della garanzia.

• Verificare tutti i dettagli tecnici e le limitazioni del deambulatore nel §6..77 Quadri-LightManuale di istruzioni | 2025-02

2.2. Istruzioni di sicurezza e rischi applicabili

ATTENZIONE Rischio di lesioni

• Leggere e osservare le istruzioni contenute in questo manuale. In caso contrario, è possibile ferirsi o danneggiare il prodotto. Durante l'uso, tenere presenti le seguenti avvertenze generali:

• Verificare che nessuna pietra o altro oggetto blocchi le ruote del deambulatore.

• Prima di utilizzare il deambulatore come ausilio per alzarsi in piedi, accertarsi che entrambe le leve dei freni si trovino in posizione di parcheggio. È opportuno sbloccare i freni di parcheggio soltanto una volta che si sia in piedi in modo confortevole e stabile.

• Durante la deambulazione, tenere entrambe le mani sulle impugnature.

• Non dimenticare che alcune parti del deambulatore possono diventare molto calde o fredde a causa della temperatura ambiente, della radiazione solare e di dispositivi di riscaldamento. Prestare attenzione quando si tocca la carrozzina.

• Prima di ogni utilizzo, verificare che le regolazioni dell'altezza siano saldamente bloccate; vedere il §3.5..

• Non afferrare le impugnature con le mani bagnate. In caso contrario si possono perdere la presa e l’equilibrio.

• Non utilizzare il deambulatore nel traffico. Rimanere sempre sul marciapiede.

• Prendere nota delle istruzioni per la cura e la manutenzione. Il produttore declina ogni responsabilità per danni dovuti a errori di manutenzione/cura. Qualsiasi incidente grave [MDR (UE) 2017/745 §2 (65)] che si sia verificato in relazione al dispositivo deve essere segnalato al produttore e all'autorità competente dello Stato membro in cui risiede l'utente e/o il paziente. Prestare attenzione alla possibilità che il deambulatore può interferire con alcuni tipi di sistemi antifurto, a seconda delle impostazioni utilizzate. Ciò può fare scattare l'allarme dei negozi.78Manuale di istruzioni | 2025-02 Quadri-Light 2.3. Simboli presenti sul deambulatore 4 La targhetta di identificazione è situata sulla gamba posteriore sinistra, sul lato interno del telaio Peso massimo dell'utente, in kg Indicazione del modello Codice prodotto Numero di serie Dispositivo medico Produttore Data di produzione Dichiarazione di conformità Attenzione: informazioni importanti Si consiglia di leggere il manuale79 Quadri-LightManuale di istruzioni | 2025-02

2.4. Alla consegna Disimballare il prodotto e verificare che sia completo. Devono essere presenti i seguenti articoli:

• Telaio base con sedile, 4 ruote

• Supporto per bastone da passeggio

• Manuale Verificare che il prodotto non presenti danni dovuti al trasporto. Se si rilevano danni dopo la consegna, rivolgersi al trasportatore. 2.5. Spedizione e magazzinaggio La spedizione e il magazzinaggio del deambulatore devono avvenire come indicato nelle specifiche tecniche riportate nel §6.. Avere cura di immagazzinare il deambulatore in un luogo asciutto. Fornire una copertura o un imballaggio sufficienti a proteggere il deambulatore da ruggine e corpi estranei (ad esempio acqua salata, aria di mare, sabbia e polvere). Per evitare danni, accertarsi che sul deambulatore, o contro il medesimo, non sia immagazzinato alcun oggetto.80Manuale di istruzioni | 2025-02 Quadri-Light

3. Montaggio/smontaggio e

ATTENZIONE Rischio di lesioni

• Tenere dita, fibbie, gioielli e indumenti lontani dal meccanismo di piegatura. 3.1. Montaggio

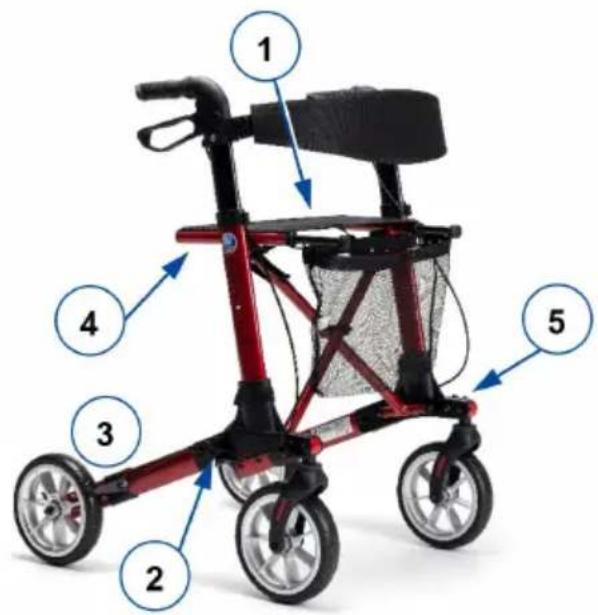

1. Allentare le fasce in velcro.

2. Appoggiare il deambulatore su un fianco.

3. Muovere la ruota posteriore verso il basso finché i fori non sono posizionati uno sopra

4. Montare la manopola a stella (2). Assicurarsi che sia ben fissato.

5. Muovere la ruota anteriore verso il basso finché i fori non sono posizionati uno sopra

6. Montare la manopola a stella (5). Assicurarsi che sia ben fissato.

7. Ripetere l'operazione per l'altro lato.

8. Montare lo schienale; vedere il §3.4..

9. Aprire il deambulatore; vedere il §4.2..

1. Piegare il deambulatore; vedere il §4.2..

2. Rimuovere la manopola a stella (5).

3. Ripiegare la ruota anteriore verso l'alto.

4. Rimuovere la manopola a stella (2).

5. Ripiegare il telaio / la ruota posteriore verso l'alto (3).

6. Assicurare la ruota / il telaio posteriore al telaio delle impugnature con le strisce in velcro.

7. Ripetere l'operazione per l'altro lato.81 Quadri-LightManuale di istruzioni | 2025-02

3.3. Montaggio della borsa portaoggetti

ATTENZIONE Rischio di caduta o di ribaltamento

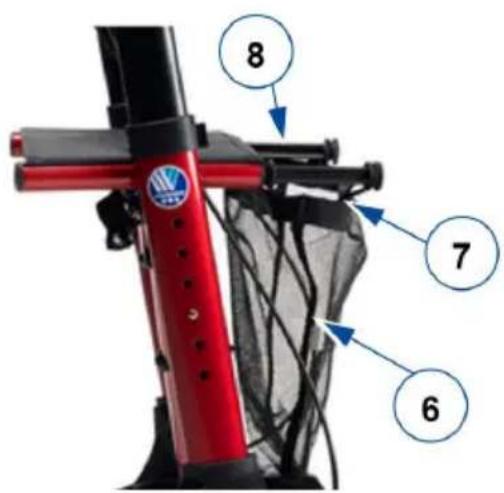

• Non sovraccaricare la borsa portaoggetti. Il peso massimo che la borsa è in grado di trasportare è riportato nel §6.. La borsa per gli acquisti (6) deve essere montata sul lato anteriore. Montare la borsa con i passanti (7) ai tubi del telaio del sedile del deambulatore (8).82Manuale di istruzioni | 2025-02 Quadri-Light 3.4. Montaggio/smontaggio dello schienale

ATTENZIONE Rischio di caduta

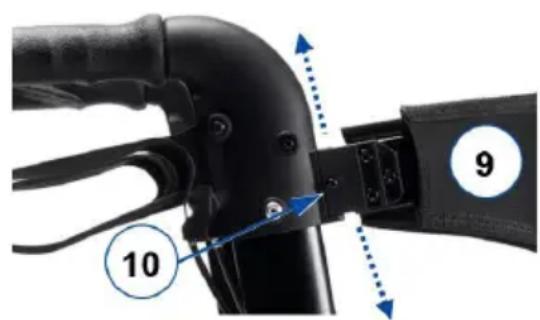

• Prima di utilizzare il sedile, assicurarsi che la fascia dello schienale (9) sia ben fissata al telaio. Verificare che tutte le viti, i bulloni e i dadi della fascia (9) siano ben serrati. È possibile montare facilmente la fascia e il supporto spingendone la base sulla parte sporgente del telaio; vedere la figura. Spingere verso il basso fino al fondo e stringere la vite (10). Per smontare i componenti, allentare la vite e farne scorrere nuovamente la base verso l’alto fino a quando si sfila dal supporto. 3.5. Regolazioni dell’altezza

ATTENZIONE Rischio di caduta o di ribaltamento

• Fissare saldamente le maniglie prima di utilizzare il rollator.

• Non superare la regolazione minima o massima indicata sulle impugnature. Il deambulatore non è più stabile.

ATTENZIONE Rischio di danni

• Non tirare troppo in alto le impugnature, per evitare di danneggiare il cavo del freno.83 Quadri-LightManuale di istruzioni | 2025-02

È possibile variare l'altezza del deambulatore regolando le impugnature:

1. Portare il deambulatore nella modalità di parcheggio; vedere il §4.1..

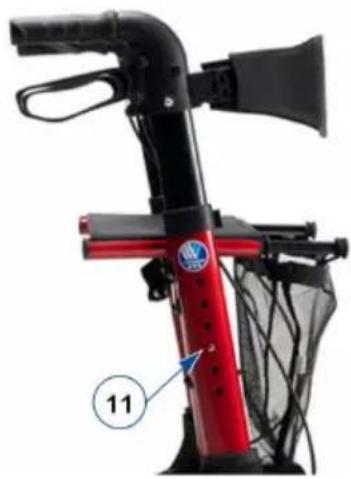

2. Tenere premuto il pulsante a molla (11).

3. Regolare le maniglie di spinta all'altezza desiderata (6 posizioni diverse: intervalli di 25

mm). Verificare che il cavo del freno non si attorcigli attorno al porta stampella.

4. Verificare che il perno a molla (11) sia ben posizionato nel foro.

5. Tirare verso l’alto l’impugnatura e spingerla verso il basso per verificare che sia bloccata.

6. Regolare l’altra impugnatura allo stesso modo. Verificare che le impugnature si trovino

entrambe alla stessa altezza. 4 Quando sono diritte, le impugnature devono trovarsi all’altezza dei polsi. Lasciare pendere le braccia.

ATTENZIONE Rischio di caduta

• Per garantire la propria sicurezza, verificare il funzionamento dei freni. Le condizioni del sistema frenante sono influenzate dalla presenza di usura, olio e altri contaminanti sulle ruote posteriori e sul meccanismo di frenata.84Manuale di istruzioni | 2025-02 Quadri-Light Il deambulatore è dotato di freni azionati da due apposite leve (15). È possibile utilizzare le leve dei freni in due modalità di frenata, vale a dire esercizio e parcheggio.

ATTENZIONE Rischio di danni

• Non spingere il deambulatore con una forza eccessiva mentre si utilizzano i freni nella modalità di esercizio. Ciò può danneggiare gli pneumatici o i freni. Per utilizzare i freni nella modalità di esercizio, tirare simultaneamente entrambe le leve dei freni (15) verso l'alto [A] con un movimento di compressione. Per interrompere la frenatura, rilasciare le leve dei freni. Per utilizzare i freni di parcheggio, spingere entrambe le leve dei freni (15) verso il basso nella posizione bloccata [B]. Utilizzare sempre simultaneamente entrambi i freni di parcheggio. Per uscire dalla modalità di parcheggio, tirare simultaneamente entrambe le leve dei freni verso l’alto.85 Quadri-LightManuale di istruzioni | 2025-02

ATTENZIONE Rischio di intrappolamento

• Tenere dita, fibbie, gioielli e indumenti lontani dal meccanismo di piegatura.

ATTENZIONE Rischio di caduta

• Verificare che il deambulatore sia completamente aperto e che il telaio sia bloccato.

4.2.1. Apertura del deambulatore

1. Se necessario dopo il trasporto o il magazzinaggio, montare il deambulatore; vedere il

2. Spingere leggermente le impugnature per aprire il deambulatore.

3. Premere i lati del sedile verso il basso con entrambe le mani. Continuare a premere sui tubi

del telaio fino a quando esso non si blocca, come indicato da un clic.

4. Verificare che il telaio sia bloccato spingendo le impugnature l’una verso l’altra.

5. Regolare l'altezza delle impugnature, vedere il §3.5..

4.2.2. Chiusura del deambulatore

1. Rimuovere il bastone da passeggio e la borsa per gli acquisti.

2. Tirare il sedile verso l'alto per la cinghia.

3. Spingere le impugnature l’una verso l’altra per chiudere il telaio.

4. Per il trasporto e lo stoccaggio, smontare ulteriormente il deambulatore; vedere il §3.2..

ATTENZIONE Rischio di caduta

• Affrontare i cordoli perpendicolarmente, con entrambe le ruote anteriori allineate con il cordolo. Tenere il deambulatore vicino a sé.86Manuale di istruzioni | 2025-02 Quadri-Light Per facilitare il superamento di piccoli ostacoli, come i cordoli, il deambulatore è dotato di una leva di inclinazione sulle due ruote posteriori.

1. Verificare di essere stabili in posizione eretta, afferrando allo stesso tempo entrambe le

2. Premere con un piede la leva di inclinazione (21) per sollevare le ruote anteriori.

3. Mantenere il deambulatore in tale posizione servendosi delle impugnature, quindi e

avanzare lentamente fino a quando le ruote anteriori si trovano sul cordolo.

4. A questo punto, sollevare le impugnature e avanzare fino a portare le ruote posteriori sul

5. Quando il deambulatore raggiunge una posizione stabile, affrontare a propria volta il

cordolo. 4.4. Sedersi, alzarsi in piedi e camminare

ATTENZIONE Rischio di caduta

• Prima di sedersi sul deambulatore, accertarsi che entrambe le leve dei freni si trovino nella posizione di parcheggio; vedere il §4.1.. Mantenere le leve dei freni in tale posizione fino a quando non si riprende a camminare. Tenere i piedi fra le ruote posteriori.

• Non spingete il deambulatore da seduti.

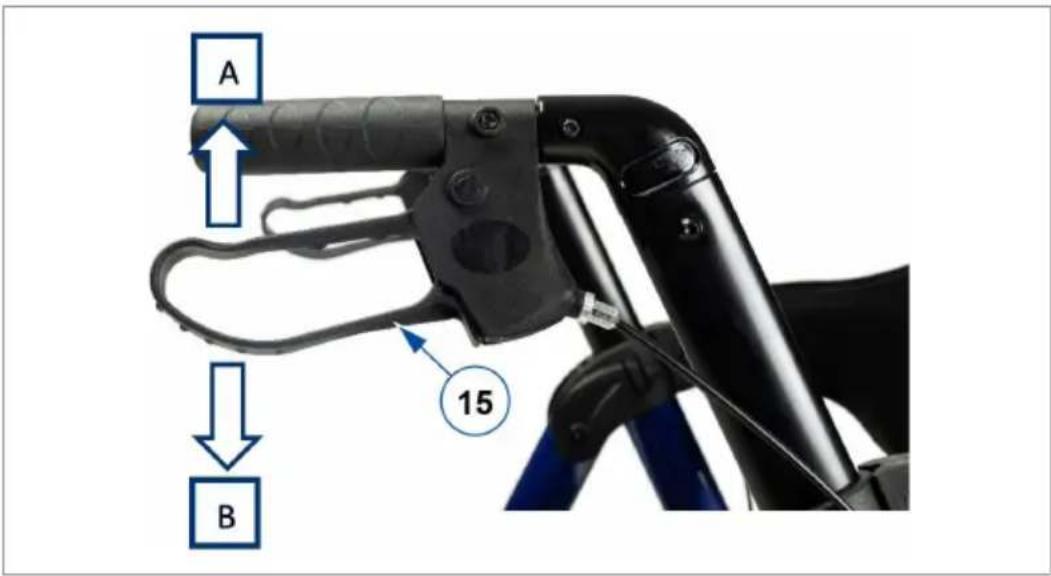

1. Spingere entrambe le leve dei freni verso il basso, fino alla posizione di parcheggio.

2. Appoggiandosi alle impugnature, voltarsi e accomodarsi sul sedile.

3. Per rialzarsi, appoggiarsi alle impugnature e voltarsi.

4. Tirare entrambe le leve dei freni verso l'alto e utilizzare i freni nella modalità di esercizio.

5. Rilasciare le leve dei freni e avanzare di un passo con il deambulatore vicino al corpo.87 Quadri-LightManuale di istruzioni | 2025-02

4 Una cura regolare garantisce che il deambulatore rimanga in perfette condizioni di funzionamento. Per il manuale di manutenzione, fare riferimento al sito Web di Vermeiren all’indirizzo www.vermeiren.com. 5.1. Pulizia Per pulire il deambulatore, utilizzare un panno morbido inumidito con acqua tiepida e un detergente delicato per la casa. Non immergere il deambulatore. Non utilizzare detergenti abrasivi per la pulizia. 5.2. Disinfezione

ATTENZIONE Rischio di danni

• La disinfezione deve essere eseguita esclusivamente da personale con un'opportuna formazione. Consultare il proprio rivenditore specializzato. Per pulire il deambulatore, utilizzare un panno morbido inumidito con acqua tiepida e un disinfettante delicato per la casa. 5.3. Ispezione / assistenza / riparazioni La durata media prevista del vostro deambulatore è di 5 anni. La durata del deambulatore è influenzata dalle modalità di uso, stoccaggio, manutenzione, assistenza e pulizia. Prima di riprendere a utilizzare il deambulatore, occorre ispezionarlo in relazione ai seguenti punti:88Manuale di istruzioni | 2025-02 Quadri-Light

• Meccanismo di chiusura: funzionamento corretto.

• Bulloni e dadi: fissati saldamente.

• Freni: funzionamento corretto.

• Ruote (stabilità, direzione e viti di fissaggio).

• In caso di contatto regolare con fili, capelli o altri residui, è possibile che le ruote si blocchino. Verificare con regolarità che le ruote ruotino liberamente e siano in buone condizioni.

• Telaio (deformazione, stabilità e collegamenti).

• Impugnature (bloccaggio sicuro del sistema di regolazione dell’altezza e supporto adeguato delle impugnature).

• Sedile, schienale e borsa portaoggetti (usura o danni). Il deambulatore è costruito con componenti in alluminio e plastica. Consigliamo di far ispezionare il rollator almeno una volta all'anno, ma la frequenza di assistenza dipende dalla frequenza e dall’intensità dell’uso. Consultare il proprio rivenditore autorizzato per accordarsi sulla frequenza di assistenza. Riparazioni e sostituzioni devono essere eseguite esclusivamente da personale con un’opportuna formazione e utilizzando unicamente ricambi originali Vermeiren. Non esitare a utilizzare i servizi offerti dal proprio concessionario autorizzato. Che sarà lieto di fornire un supporto per l'assistenza e le riparazioni. 5.4. Utilizzi successivi Prima di ogni riutilizzo, disinfettare il deambulatore, verificarlo e fare la manutenzione come indicato in §5.1. e §5.2.. 5.5. Smaltimento A fine vita, occorre smaltire il deambulatore conformemente alla legislazione ambientale locale. Il modo migliore per farlo consiste nello smontare il deambulatore per agevolare il trasporto dei componenti riciclabili.89 Quadri-LightManuale di istruzioni | 2025-02

5.6. Garanzia La garanzia di questo prodotto è soggetta ai termini e alle condizioni generali di ogni paese.

6. Specifiche tecniche

I dettagli tecnici riportati di seguito sono validi soltanto per il deambulatore oggetto del manuale, con le impostazioni standard e in condizioni ambiente ottimali. Durante l’uso, tenere conto di questi dati di dettaglio. Marchio Vermeiren Deambulatore Tipo Quadri-Light Descrizione Dimensioni Peso massimo dell’utente 130 kg Peso massimo del carico della borsa portaoggetti 5 kg Lunghezza complessiva 700 mm Lunghezza in configurazione ripiegata 700 mm Per trasporto: 400 mm Larghezza complessiva 650 mm Larghezza ripiegata 290 mm Altezza complessiva 805 - 930 mm Altezza ripiegata 805 mm Per trasporto: 670 mm Altezza delle impugnature 805 - 930 mm Altezza persona raccomandata 1550 - 1850 mm Distanza fra le impugnature 460 mm Altezza del sedile 610 mm Larghezza del sedile 450 mm Profondità del sedile 200 mm Massa totale - senza cestino 7,25 kg 7,2 kg La casa produttrice si riserva il diritto di apportare modifiche tecniche. Tolleranza misurazioni +- 15 mm / 1,5 kg / 1,5° .90Manuale di istruzioni | 2025-02 Quadri-Light Marchio Vermeiren Deambulatore Tipo Quadri-Light Descrizione Dimensioni Diametro delle ruote Anteriori Posteriori

Freni Freni di esercizio e di parcheggio Larghezza di svolta 1310 mm Temperatura per utilizzo e conservazione +5°C - +41°C Umidità per utilizzo e conservazione 30% - 70% La casa produttrice si riserva il diritto di apportare modifiche tecniche. Tolleranza misurazioni +- 15 mm / 1,5 kg / 1,5° .91 Quadri-LightManual de instrucciones | 2025-02
