Producttype	Medische rollator
Merk	Vermeiren
Model	QuadriLight
Maximaal gebruikersgewicht	130 kg
Totaalgewicht (zonder mand)	7,25 kg
Gewicht mand	7,2 kg (alleen mand)
Draagvermogen opbergtas	5 kg
Afmetingen (L x B x H)	700 x 650 x 805-930 mm
Ingeklapte afmetingen (L x B x H)	700 x 290 x 805 mm
Hoogte handgrepen	805-930 mm (verstelbaar, 6 standen, stap van 25 mm)
Zithoogte	610 mm
Zitbreedte	450 mm
Zitdiepte	200 mm
Afstand tussen handgrepen	460 mm
Diameter voorwielen	8 inch
Diameter achterwielen	7 inch
Remmen	Standaard remmen en parkeerremmen (hendels)
Draaicirkel	1310 mm
Opslag- en gebruikstemperatuur	+5°C tot +41°C
Opslag- en gebruiksvochtigheid	30% tot 70%
Aanbevolen lichaamslengte	1550-1850 mm
Framemateriaal	Aluminium
Inbegrepen accessoires	Opbergtas, wandelstokhouder, rugleuning, handgrepen met remmen
Onderhoud	Reinigen met een zachte doek, lauw water en milde zeep; desinfectie door bevoegd persoon; jaarlijkse inspectie aanbevolen
Garantie	Onderworpen aan de algemene voorwaarden van het land

Veelgestelde vragen - QuadriLight Vermeiren

Wat is het maximale gewicht dat de QuadriLight kan dragen?

Het maximale gebruikersgewicht is 130 kg. De opbergtas kan tot 5 kg dragen.

Hoe stel ik de hoogte van de handgrepen in?

Druk op de veerknop op de handgreepbuis, verplaats de handgreep naar de gewenste hoogte (6 standen, stap van 25 mm). Zorg ervoor dat de pen goed vastklikt en dat beide handgrepen op dezelfde hoogte staan. De ideale hoogte is de hoogte van uw polsen wanneer u rechtop staat met ontspannen armen.

Hoe gebruik ik de parkeerremmen?

Om de parkeerrem te activeren, duwt u beide remhendels naar buiten (weg van de handgrepen) tot ze vergrendelen. Om ze uit te schakelen, trekt u beide hendels tegelijkertijd omhoog. Gebruik altijd beide remmen tegelijk.

Kan de rollator buiten worden gebruikt?

Ja, de QuadriLight is geschikt voor gebruik binnen en buiten op vlakke, stabiele oppervlakken. Vermijd rotsachtige, oneffen, zanderige of steile hellingen.

Hoe vouw ik de rollator in en uit?

Om uit te vouwen: druk licht op de handgrepen, duw dan op de zijkanten van de zitting tot u een klik hoort. Controleer of het frame goed vergrendeld is. Om in te vouwen: til de zitting op aan de riem, duw dan de handgrepen naar elkaar toe.

Hoe overwin ik een stoeprand?

Ga voor de stoeprand staan met beide voorwielen uitgelijnd. Druk met uw voet op de kantelhendel (op de achterwielen) om de voorwielen op te tillen. Rij vooruit tot de voorwielen op de stoeprand zijn, til dan de handgrepen op om de achterwielen erop te plaatsen.

Hoe reinig en onderhoud ik de rollator?

Reinig met een zachte, vochtige doek, lauw water en milde zeep. Vermijd schurende producten. Desinfectie moet door een bevoegd persoon worden uitgevoerd. Laat de rollator minstens één keer per jaar inspecteren.

Welke accessoires worden meegeleverd met de QuadriLight?

De rollator wordt geleverd met: een basisframe met zitting, 4 wielen, handgrepen met remmen, een opbergtas, een wandelstokhouder en een rugleuning.

Wat is de verwachte levensduur van de rollator?

De verwachte levensduur is 5 jaar, bij normaal gebruik en onderhoud.

Kan ik de rollator gebruiken om goederen te vervoeren?

Nee, de rollator is alleen ontworpen als loophulpmiddel voor één persoon. Het mag niet worden gebruikt voor het vervoeren van goederen of als transportzitje.

GEBRUIKSAANWIJZING QuadriLight Vermeiren

2.1. Beoogd gebruik en indicaties 41
2.2. Veiligheidsinstructies en relevante risico's 42
2.3. Symbolen op de rollator 43
2.4. Bij levering 44
2.5. Transport en opslag 44

3. Montage/Demontage en aanpassingen 45

3.1. Montage 45
3.2. Demontage 45
3.3. De opbergzak monteren 46
3.4. De rugsteun plaatsen/ verwijderen 47
3.5. Hoogte aanpassingen 47

4. Uw rollator gebruiken 48

4.1. Remsysteem 48
4.2. Opvouwen/Ontvouwen 49
4.3. Stoepranden nemen 50
4.4. Gaan zitten, opstaan, wandelen 51

5. Onderhoud 51

5.1. Schoonmaak 51
5.2. Ontsmetting 52
5.3. Inspectie / Onderhoud / Reparatie 52
5.4. Hergebruik 53
5.5. Beëindiging van gebruik 53
5.6. Garantie 53

6. Technische specificaties 54

Voorwoord

NL

Proficiat! U bent nu eigenaar van een Vermeiren rollator!

Bedankt voor uw vertrouwen in de producten van Vermeiren. Om u te ondersteunen bij het gebruik van deze rollator en zijn bedieningsmogelijkheden, bieden we u deze handleiding aan. Lees deze informatie zorgvuldig door: het zal u helpen om vertrouwd te raken met de bediening, mogelijkheden en beperkingen van uw rollator.

Indien u na het lezen van deze handleiding nog vragen heeft, aarzel dan niet om contact op te nemen met uw vakhandelaar. Hij/Zij zal u met plezier verder helpen.

Belangrijke opmerking

Om uw veiligheid te garanderen, en om de levensduur van uw product te verlengen, raden we u aan om er goed zorg voor te dragen en om regelmatig nazicht en onderhoud te laten uitvoeren.

Deze handleiding houdt rekening met de recentste productontwikkelingen. De Firma Vermeiren behoudt zich het recht voor om wijzigingen aan dit type product door te voeren zonder verplicht te zijn om voordien geleverde producten aan te passen of te vervangen.

De productafbeeldingen in deze handleiding dienen om de instructies te verduidelijken. De productdetails in de afbeeldingen kunnen afwijken ten opzichte van uw product.

Beschikbare informatie

Op onze website http://www.vermeiren.com/ kunt u altijd terecht voor de meest recente versie van onderstaande informatie. Raadpleeg deze website a.u.b. regelmatig voor eventuele bijgewerkte versies.

Mensen met een visuele beperking kunnen de elektronische versie van deze handleiding downloaden en laten voorlezen door een tekst-naar-spraak programma.

Gebruiksaanwijzing

Voor gebruiker en vakhandelaar

	Servicehandleiding voor rollatorsVoor de vakhandelaar
	EC-conformiteitsverklaring

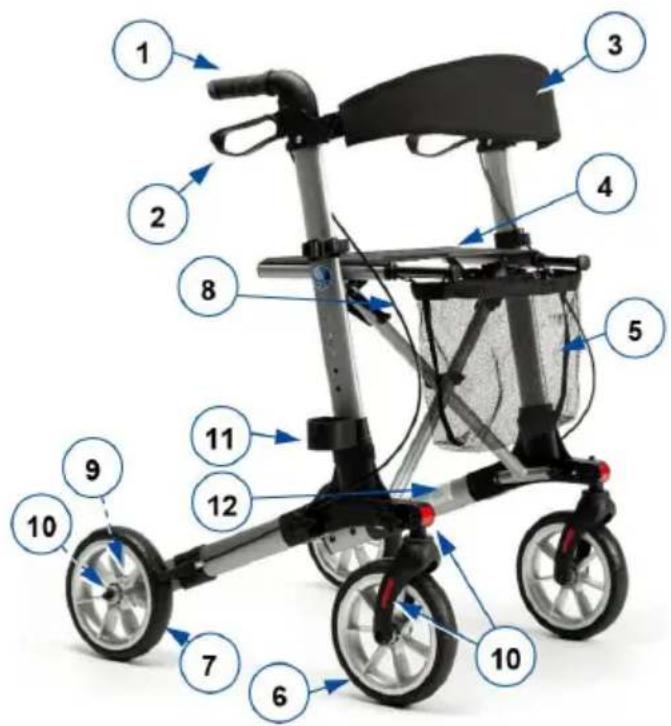

1. Uw product

1. Handgrepen
2. Remhendel
3. Rug
4. Zit
5. Opbergtas
6. Voorwielen
7. Achterwielen
8. Remkabel
9. Tiphulp
10. Reflectoren
11. wandelstok
12. Identificatieplaat

2. Voor gebruik

2.1. Beoogd gebruik en indicaties

- Dit product is een medisch hulpmiddel.

- Indicaties en contra-indicaties: De rollator is bedoeld ter ondersteuning van de beenfunctie tijdens het lopen. Gebruik uw rollator niet indien u andere fysieke beperkingen heeft waardoor het gebruik van de rollator onveilig wordt, zoals een zwakke arm, evenwichts-stoornis, verminderd zicht, verlies van ledematen, ...

- De rollator is uitsluitend ontworpen en geproduceerd om als loophulp, voor één persoon met een maximaal gewicht van 130 kg, te dienen.

- Door met de bovenste ledematen of de romp op de rollator te steunen of deze te verschuiven, compenseert de rollator de verminderde belastbaarheid of de kracht van de onderste ledematen. Bovendien zorgt deze voor een betere steun en veiligheid bij het gaan.

- De rollator kan zowel binnen als buiten gebruikt worden.

- Hij is niet bedoeld voor het vervoer van goederen en/of meer personen dan de gebruiker. Hij is eveneens niet bedoeld om zittend gebruikt te worden als transportmiddel.

- Hij mag alleen worden gebruikt op een vlakke ondergrond waarbij alle vier de wielen de grond raken. Gebruik de rollator niet op rotsachtig, hobbelig of zanderig terrein of op plaatsen met een steile helling. Dan kan de rollator instabiel worden. Ga tijdens het lopen altijd via vlakke, stabiele ondergronden en afgeschuinde stoepranden.

- De garantie op dit product is gebaseerd op normaal gebruik en onderhoud zoals beschreven in deze handleiding. De garantie vervalt bij schade die werd veroorzaakt door verkeerd gebruik of gebrek aan onderhoud.

- Raadpleeg ook de technische details en begrenzingen van uw rollator in §6..

2.2. Veiligheidsinstructies en relevante risico's

AYOORZICHTIG

Gevaar voor letsel

- Lees de instructies in deze handleiding en volg ze nauwkeurig op. Zo niet, kan dit leiden tot lichamelijk letsel of beschadiging aan uw product.

Houd rekening met de volgende algemene waarschuwingen tijdens het gebruik:

- Let erop dat er geen stenen of ander objecten de rollator wielen blokkeren. - Zorg ervoor dat beide parkeerremmen aan staan, voordat u de rollator gebruikt als hulp om recht te staan. Zodra u comfortabel en stabiel staat, kunt u de parkeerremmen vrijzetten.

- Hou beide handen op de handgrepen tijdens het stappen.

- Houd er rekening mee dat sommige onderdelen van uw rollator zeer warm of koud kunnen worden door omgevingstemperatuur, de zon of verwarmingstoestellen. Wees daarom voorzichtig bij het aanraken.

- Verifieer voor elk gebruik of de hoogte-verstellingen goed vast staan, zie §3.5..

- Houd de handgrepen niet met natte handen vast. Als u dit wel doet, kunt u uw evenwicht verliezen.

- Begeef u met uw rollator niet op de rijweg. Blijf op het voetpad.

- Volg de instructies voor reiniging en controles. De fabrikant is niet verantwoordelijk voor schade veroorzaakt door foutief onderhoud.

leder ernstig incident [MDR (EU) 2017/745 §2 (65)] dat zich heeft voorgedaan met trekking tot het product dient gerapporteerd te worden aan de producent en de bevoegde autoriteit van de lidstaat waarin de gebruiker en/of patiënt gevestigd is.

Houd er rekening mee dat uw rollator, afhankelijk van de gebruikte instelling, bij sommige diefstalsystemen interferentie kan geven. Hierdoor kan het winkelalarm in werking gesteld worden.

2.3. Symbolen op de rollator

NL

De identificatieplaat bevindt zich onder de linker handgreep, aan de binnenkant van het basisframe

	Maximum gewicht van de gebruiker in kg
	Type aanduiding
	Catalogusnummer
	Serienummer
	Medisch hulpmiddel
	Producent
	Fabricagedatum
	EC-conformiteitsverklaring
	Let op: belangrijke informatie
	Het is aangeraden om de handleiding te lezen

2.4. Bij levering

Pak uw product uit en verifieer of de levering compleet is. Volgende onderdelen zijn bij de levering ingesloten:

• Basisframe met zitting, 4 wielen
  • Handgrepen met remmen
• Opbergtas
• wandelstok
• Rug
• Gebruiksaanwijzing

Controleer de zending zorgvuldig op transportschade. Wanneer blijkt dat uw product een defect vertoont, neem dan contact op met de transporteur.

2.5. Transport en opslag

Transport en opslag van de rollator moet gebeuren volgens de technische specificaties in §6.. Bewaar de rollator droog.

Bescherm de rollator tegen roest en het binnendringen van vreemde stoffen (bijv. zout water, zeelucht, zand, stof) middels een degelijke afscherming of verpakking).

Zorg er bij het opbergen voor dat er geen andere voorwerpen op of tegen de rollator liggen waardoor de rollator beschadigd kan worden.

3. Montage/Demontage en aanpassingen

AVOORZICHTIG

Gevaar voor letsel

- Houd vingers, gespen, sieraden en kleding uit de buurt van het vouwsysteem.

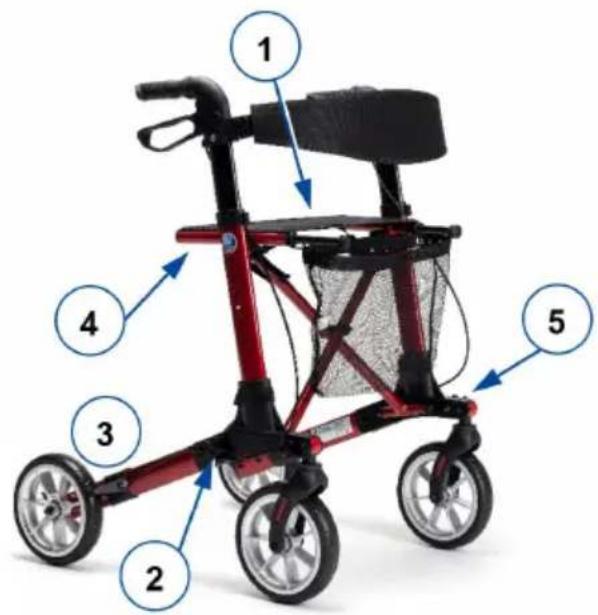

3.1. Montage

1. Maak de klittenbandriemen los.
2. Plaats de rollator op zijn kant.
3. Beweeg het achterwiel naar beneden totdat de boringen over elkaar liggen.
4. Monteer de sterknop (2). Zorg ervoor dat het goed vastzit.
5. Beweeg het voorwiel naar beneden totdat de boringen over elkaar liggen.
6. Monteer de sterknop (5). Zorg ervoor dat het goed vastzit.
7. Herhaal voor de andere kant.
8. Plaats de rugsteun, zie §3.4..
9. Vouw de rollator open, zie §4.2..

3.2. Demontage

1. Vouw de rollator op, zie §4.2..
2. Verwijder de sterknop (5).
3. Vouw het voorwiel naar boven.
4. Verwijder de sterknop (2).
5. Vouw het achterframe / wiel naar boven (3).
6. Bevestig het achterframe / wiel met de klittenbandriemen aan het frame van de handgrepen.
7. Herhaal voor de andere kant.

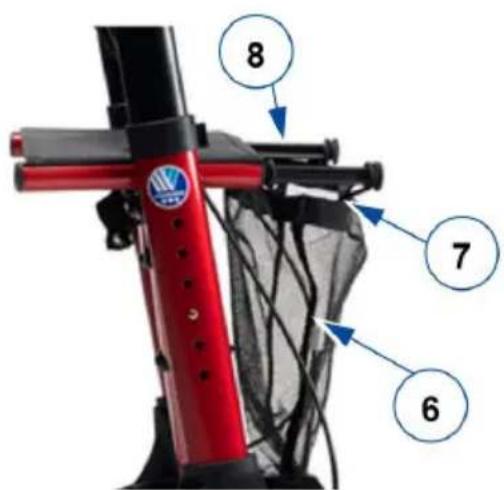

3.3. De opbergzak monteren

AVOORZICHTIG

Risico op vallen, kantelen

• Laad uw opbergzak niet te zwaar.

Het maximale laadvermogen van de opbergzak is opgenomen in §6..

De boodschappentas (6) is bedoeld om aan de voorkant te bevestigen. Bevestig het boodschappenmandje met de lussen (7) aan de buizen van het zitframe (8).

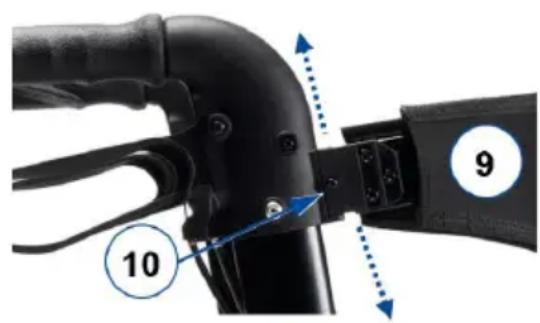

3.4. De rugsteun plaatsen/verwijderen

NL

VOORZICHTIG

Kans op vallen

- Zorg ervoor dat de rugsteun (9) goed vastzit voordat u de zit gebruikt. Controleer of alle schroeven, bouten en moeren van de riem (9) goed zijn vastgedraaid.

Riem en houder kunnen eenvoudig worden gemonteerd door de basis over het uitstekende deel van de steun op het frame te schuiven, zie afbeelding. Duw de basis tot helemaal beneden en draai de schroef (10) vast.

Om te demonteren, draai de schroef los en schuif de basis weer omhoog totdat deze van de steun schuift.

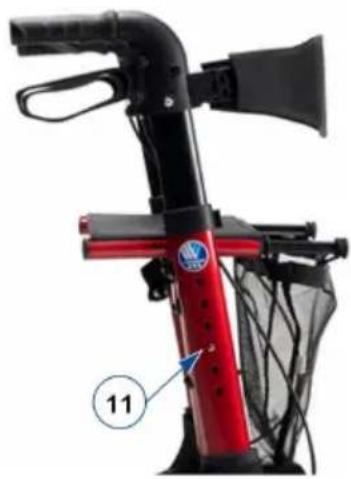

3.5. Hoogte aanpassingen

VOORZICHTIG

Risico op vallen, kantelen

- Bevestig de handgrepen stevig voordat u de rollator gebruikt.

- Overschrijd de minimale of maximale afstelling zoals aangegeven op de handgrepen niet. Uw rollator zal niet meer stabiel zijn.

VOORZICHTIG

Gevaar voor beschadiging

- Trek de handgrepen niet te hoog om te voorkomen dat de remkabels beschadigd raken.

De rollator kan in hoogte worden veranderd door de handgrepen aan te passen:

1. Zet uw rollator in parkeermodus, zie §4.1..
2. Houd de veerknop (11) ingedrukt.
3. Verplaats de handgreep tot de gewenste hoogte (6 verschillende posities: stappen van 25 mm). Controleer of de remkabel niet vast kan komen te zitten rond de krukhouder.
4. Controleer of de veerknop (11) terug is geklikt en stevig in een gat is bevestigd.
5. Trek de handgreep omhoog en duw naar beneden om te controleren of het vergrendeld is.
6. Stel de andere handgreep op dezelfde manier af. Zorg ervoor dat beide handgrepen dezelfde hoogte hebben.

Als je rechtop staat, moeten de handgrepen zo hoog zijn als je polsen. Laat je armen los hangen.

4. Uw rollator gebruiken

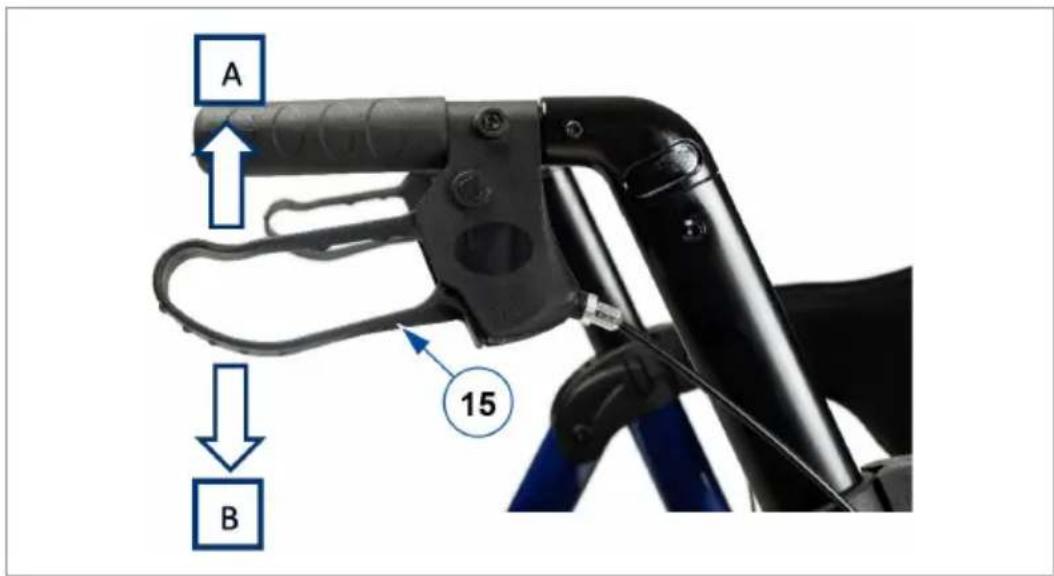

4.1. Remsysteem

VOORZICHTIG

Kans op vallen

- Om uw veiligheid te garanderen dient u de werking van de remmen te controleren. De staat van het remsysteem wordt beïnvloed door slijtage, de aanwezigheid van olie en andere vervuilende stoffen op de achterwielen en het remmechanisme.

De rollator is voorzien van remmen, die door twee remhendels (15) bediend kunnen worden. De remhendels kunnen op twee manieren gebruikt worden: als standaard rem of als parkeerrem.

NL

VOORZICHTIG

Gevaar voor beschadiging

- Duw de rollator niet te hard wanneer u de standaard rem gebruikt. Dit kan de remmen en wielen beschadingen.

Om de standaard rem te gebruiken trekt u beide remhendels (15) gelijktijdig omhoog [A], in een knijpbeweging. Om het remmen te stoppen laat u de remhendels los.

Om de parkeerrem te gebruiken, drukt u beide remhendels (15) naar beneden tot in vergrendelstand [B]. Gebruik altijd de beide parkeerremmen gelijktijdig. Om de parkeerstand te verlaten, trek beide remhendels tegelijk omhoog.

4.2. Opvouwen/Ontvouwen

AVOORZICHTIG

Risico voor knellen

• Houd vingers, gespen, sieraden en kleding uit de buurt van het vouwsysteem.

AVOORZICHTIG

Kans op vallen

- Verifieer dat de rollator volledig open staat en het frame geblokkeerd is.

4.2.1. De rollator uitvouwen

1. Monteer de rollator indien nodig na transport of opslag, zie §3..
2. Druk lichtjes op de handgrepen om de rollator te ontvouwen.
3. Duw met beide handen de zijkanten van de zit neer. Duw zolang op de buizen van het frame tot het frame geblokkeerd zit; een duidelijke klik is hierbij hoorbaar.
4. Controleer of het frame vergrendeld is door de handgrepen naar elkaar toe te duwen.
5. Stel de handgrepen in op de gewenste hoogte, zie §3.5..

4.2.2. De rollator opvouwen

1. Verwijder de wandelstok en boodschappentas.
2. Trek de zit omhoog aan de riem.
3. Duw de handgrepen naar elkaar toe om het frame te sluiten.
4. Demonteer de rollator verder voor transport en opslag, zie §3.2..

4.3. Stoepranden nemen

AYOORZICHTIG

Kans op vallen

- Neem stoepranden recht, met beide voorwielen gericht op de stoeprand. Houd de rollator dicht bij u.

Om het nemen van kleine obstakels, zoals stoepranden, te vergemakkelijken, is uw rollator voorzien van een tiphulp op de twee achterwielen.

1. Zorg ervoor dat u stabiel staat met beide handen op de handgrepen.
2. Gebruik één voet en duw op de tiphulp (21) om de voorwielen van de grond te tillen.

3. Houd de rollator met de handgrepen in deze positie en beweeg traag naar voor tot de voorwielen op de stoeprand staan.

4. Til nu de handgrepen op en beweeg naar voor om de achterwielen op de stoeprand te zetten.

5. Als de rollator stabiel staat, kan u zelf de stoeprand opstappen.

4.4. Gaan zitten, opstaan, wandelen

AVOORZICHTIG

Kans op vallen

• Let erop dat beide remhendels in parkeerstand staan voordat u gaat zitten, zie §4.1.. Laat de remhendels in deze stand staat totdat u gaat wandelen. Houd uw voeten tussen de achterwielen.

• Beweeg de rollator niet al zittend voort.

• Duw beide remhendels omlaag in parkeerstand.

• Terwijl u op de handgrepen steunt, draait u zich om en gaat u op de zit neerzitten.
• Om opnieuw op te staan, leun op de handgrepen en draai u om.
• Trek beide remhendels omhoog en gebruik de standaard remmen.
• Laat de remhendels los en stap voorwaarts met de rollator dicht bij uw lichaam.

5. Onderhoud

Regelmatig onderhoud zorgt ervoor dat uw rollator in een perfect werkende staat blijft. Voor de onderhoudshandleiding kan u de website van Vermeiren raadplegen: www.vermeiren.com.

5.1. Schoonmaak

Gebruik een zachte, vochtige doek en lauwwarm water met een milde huishoudelijke zeep om de rollator schoon te maken. Vermijd dat onderdelen doorweekt raken. Gebruik geen agressieve schoonmaakmiddelen.

5.2. Ontsmetting

VOORZICHTIG

Gevaar voor beschadiging

- Ontsmetting mag enkel worden uitgevoerd door getraind personeel. Neem contact op met uw vakhandelaar.

Gebruik een zachte, vochtige doek en lauwwarm water met een mild huishoudelijk desinfectiemiddel om de rollator schoon te maken.

5.3. Inspectie / Onderhoud / Reparatie

De verwachte levensduur van uw rollator is 5 jaar. De levensduur wordt beïnvloed door zijn gebruik, opslag, onderhoud, service en reiniging.

Voordat u met uw rollator op pad gaat, moet deze nagekeken worden op volgende punten:

• Volledigheid.
  • Vouwmechanisme: goed werkend.
• Bouten en moeren: zitten goed vast.
• Remmen: goed werkend.

- Wielen (stabiliteit, spoor, bevestigingsschroeven).

• Indien uw wielen regelmatig in contact komen met draden, haren of andere vezels, kunnen deze geblokkeerd raken. Kijk daarom regelmatig uw wielen na of ze vrij kunnen roteren en of ze in een goede staat verkeren.
  • Frame (vervormingen, stabiliteit, verbindingen).
• Handgrepen (veilige blokkering van de hoogteverstelling, goede steun van de handgrepen).
• Zit, rugsteun en opbergzak (slijtage of beschadigingen).

Uw rollator is opgebouwd uit aluminium en plastic onderdelen. We raden aan om uw product minstens één keer per jaar te laten inspecteren, maar de onderhoudsfrequentie hangt af van de frequentie en intensiteit van gebruik. Raadpleeg uw vakhandelaar om tot een overeenstemming betreffende de onderhoudsfrequentie te komen.

Reparaties en vervangingen mogen enkel door opgeleide personen worden uitgevoerd en enkel met originele vervangonderdelen van Vermeiren.

Aarzel niet om de service die door uw vakhandelaar aangeboden wordt, te gebruiken. Hij/zij zal u graag helpen met betrekking tot service en reparaties.

5.4. Hergebruik

Voor ieder hergebruik moet de rollator gedesinfecteerd, geïnspecteerd en onderhouden worden volgens de instructies in §5.1. en §5.2..

5.5. Beëindiging van gebruik

Op het einde van de levensduur moet u de rollator vernietigen volgens de lokale milieuwetgeving. U kunt best de rollator demonteren om transport van recyclebare materialen te vergemakkelijken.

5.6. Garantie

De garantie op dit product is onderhevig aan de algemene voorwaarden van ieder land.

6. Technische specificaties

Onderstaande technische gegevens zijn enkel geldig voor deze rollator, bij standaardinstellingen en optimale omgevingsfactoren. Houd bij gebruik rekening met deze details.

Merk Vermeiren
	Rollator
Type Quadri-Light
Beschrijving Afmetingen
Max. gebruikersgewicht 130 kg
Maximaal vulgewicht van opbergzak 5 kg
Totale lengte 700 mm
Lengte dichtgevouwen 700 mm	Voor transport: 400 mm
Totale breedte 650 mm
Breedte dichtgevouwen 290 mm
Totale hoogte	805 - 930 mm
Hoogte dichtgevouwen 805 mm	Voor transport: 670 mm
Handgreephoogte	805 - 930 mm
Aanbevolen lichaamsgrootte	1550 - 1850 mm
Afstand tussen de handgrepen	460 mm
Zithoogte	610 mm
Zitbreedte	450 mm
Zitdiepte	200 mm
Totaal gewicht- zonder mandje	7,25 kg7,2 kg
Wieldiameter
Voor	8"
Achter	7"
Remmen	Standaard remmen & parkeerremmen
Draaicirkel	1310 mm
Opslag en gebruikstemperatuur	+5°C - +41°C
Opslag en gebruiksluchtvochtigheid	30% - 70%
We behouden ons het recht voor om technische wijzigingen te introduceren.Meettolerantie +- 15 mm / 1,5 kg / 1,5°

Inhalt

Vorwort

56

1. Ihr Produkt 57
