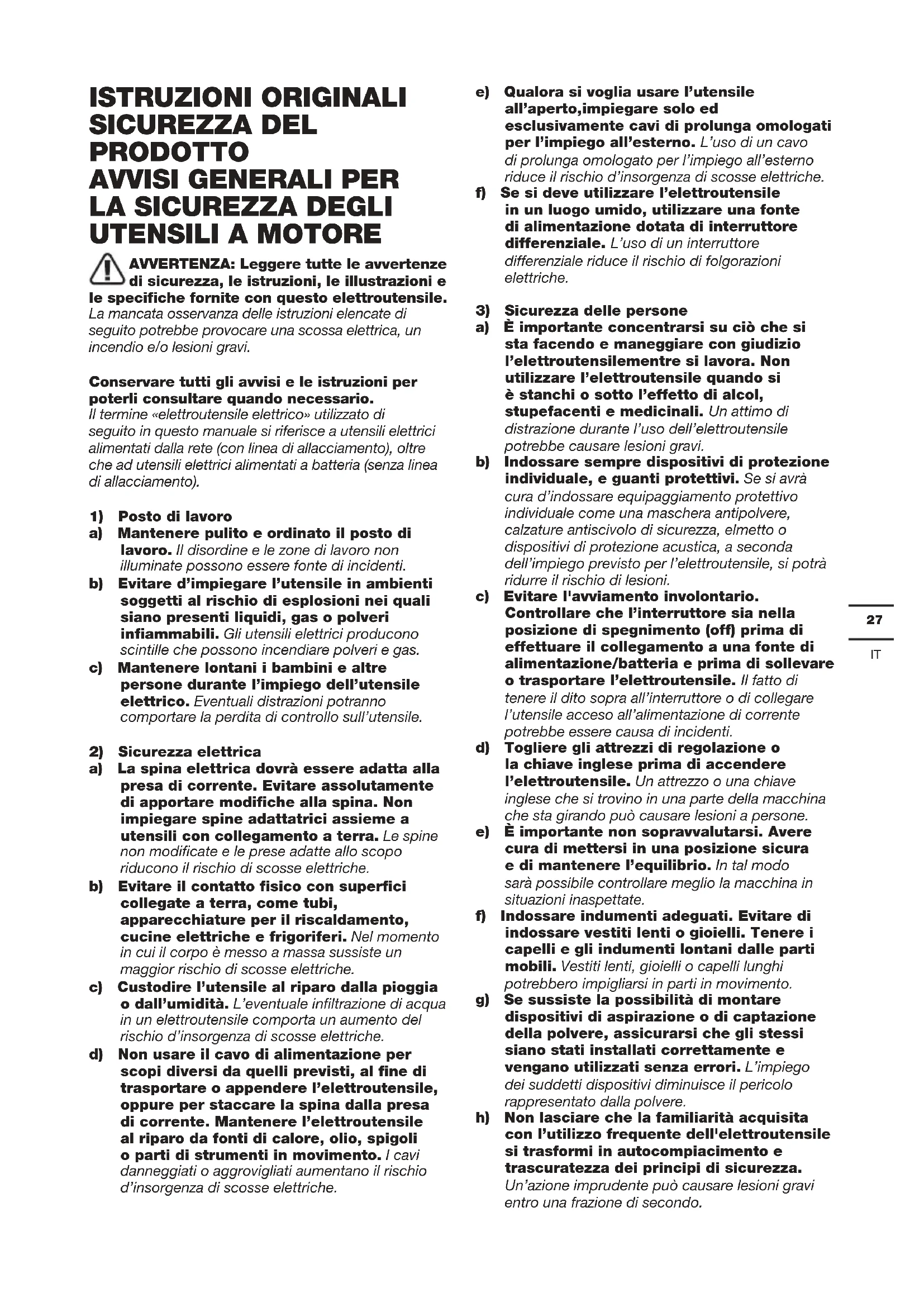

AVVERTENZA: Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le specifiche fornite con questo elettroutensile. La mancata osservanza delle istruzioni elencate di seguito potrebbe provocare una scossa elettrica, un incendio e/o lesioni gravi. Conservare tutti gli avvisi e le istruzioni per poterli consultare quando necessario. Il termine «elettroutensile elettrico» utilizzato di seguito in questo manuale si riferisce a utensili elettrici alimentati dalla rete (con linea di allacciamento), oltre che ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

a) Mantenere pulito e ordinato il posto di lavoro. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti. b) Evitare d’impiegare l’utensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono incendiare polveri e gas. c) Mantenere lontani i bambini e altre persone durante l’impiego dell’utensile elettrico. Eventuali distrazioni potranno comportare la perdita di controllo sull’utensile.

2) Sicurezza elettrica

a) La spina elettrica dovrà essere adatta alla presa di corrente. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme a utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, apparecchiature per il riscaldamento, cucine elettriche e frigoriferi. Nel momento in cui il corpo è messo a massa sussiste un maggior rischio di scosse elettriche. c) Custodire l’utensile al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua in un elettroutensile comporta un aumento del rischio d’insorgenza di scosse elettriche. d) Non usare il cavo di alimentazione per scopi diversi da quelli previsti, al fine di trasportare o appendere l’elettroutensile, oppure per staccare la spina dalla presa di corrente. Mantenere l’elettroutensile al riparo da fonti di calore, olio, spigoli o parti di strumenti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’utensile all’aperto,impiegare solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Se si deve utilizzare l’elettroutensile in un luogo umido, utilizzare una fonte di alimentazione dotata di interruttore differenziale. L’uso di un interruttore differenziale riduce il rischio di folgorazioni elettriche.

3) Sicurezza delle persone

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensilementre si lavora. Non utilizzare l’elettroutensile quando si è stanchi o sotto l’effetto di alcol, stupefacenti e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile potrebbe causare lesioni gravi. b) Indossare sempre dispositivi di protezione individuale, e guanti protettivi. Se si avrà cura d’indossare equipaggiamento protettivo individuale come una maschera antipolvere, calzature antiscivolo di sicurezza, elmetto o dispositivi di protezione acustica, a seconda dell’impiego previsto per l’elettroutensile, si potrà ridurre il rischio di lesioni. c) Evitare l'avviamento involontario. Controllare che l’interruttore sia nella posizione di spegnimento (off) prima di effettuare il collegamento a una fonte di alimentazione/batteria e prima di sollevare o trasportare l’elettroutensile. Il fatto di tenere il dito sopra all’interruttore o di collegare l’utensile acceso all’alimentazione di corrente potrebbe essere causa di incidenti. d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’elettroutensile. Un attrezzo o una chiave inglese che si trovino in una parte della macchina che sta girando può causare lesioni a persone. e) È importante non sopravvalutarsi. Avere cura di mettersi in una posizione sicura e di mantenere l’equilibrio. In tal modo sarà possibile controllare meglio la macchina in situazioni inaspettate. f) Indossare indumenti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli e gli indumenti lontani dalle parti mobili. Vestiti lenti, gioielli o capelli lunghi potrebbero impigliarsi in parti in movimento. g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L’impiego dei suddetti dispositivi diminuisce il pericolo rappresentato dalla polvere. h) Non lasciare che la familiarità acquisita con l’utilizzo frequente dell'elettroutensile si trasformi in autocompiacimento e trascuratezza dei principi di sicurezza. Un’azione imprudente può causare lesioni gravi entro una frazione di secondo.28

4) Maneggio e impiego accurato di

elettroutensili a) Non sovraccaricare l’elettroutensile. Impiegare l’elettroutensile adatto per eseguire il lavoro. Utilizzando l’elettroutensile elettrico adatto si potrà lavorare meglio e con maggior sicurezza nell’ambito della gamma di potenza indicata. b) Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non si può più accendere o spegnere è pericoloso e dovrà essere riparato. c) Staccare la spina dalla presa di corrente e/o rimuovere la batteria, se rimovibile, dall’elettroutensile prima di effettuare qualsiasi regolazione, sostituire gli accessori o riporre gli utensili elettrici. Tale precauzione eviterà che la macchina possa essere messa in funzione inavvertitamente. d) Custodire gli elettroutensili non utilizzati fuori della portata dei bambini. Non fare usare l’apparecchio a persone non abituate a farlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persone inesperte. e) Eseguire la manutenzione di elettroutensile e accessori. Verificare che le parti mobili dell'elettroutensilefunzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione della macchina stessa. Far riparare le parti danneggiate prima di utilizzare l'elettroutensile. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata in modo poco accurato. f) Mantenere affilati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno di frequente e sono più facili da condurre. g) Utilizzare elettroutensili, accessori, attrezzi, ecc. in conformità con le presenti istruzioni e secondo quanto previsto per questo tipo specifico di macchina. Osservare le condizioni di lavoro e il lavoro da eseguire durante l’impiego. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. h) Mantenere le impugnature e le superfici di presa asciutte, pulite e prive di olio e grasso. Le impugnature e le superfici di presa scivolose non permettono l’uso e il controllo sicuri dell’elettroutensile in situazioni impreviste.

5) Maneggio e impiego accurato delle

batterie a) Caricare la batteria solo ed esclusivamente con i dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria, sussiste pericolo di incendio, se utilizzato con una batteria di tipo diverso. b) Utilizzare negli elettroutensili elettrici solo ed esclusivamente le batterie previste per tale scopo. L’uso di batterie di tipo diverso potrebbe dare insorgenza a lesioni a persone e comportare il rischio d’incendi. c) Tenere la batteria non utilizzata lontano da graffette, monete, chiavi, chiodi, viti o altri oggetti in metallo di piccole dimensioni che potrebbero causare un ponte tra i contatti. Un eventuale cortocircuito tra i contatti della batteria può dare origine a bruciature o ad incendi. d) In caso di impiego sbagliato, possono verificarsi fuoriuscite di liquido dalla batteria. Evitarne il contatto. In caso di contatto casuale, sciacquare con acqua. Qualora il liquido dovesse entrare in contatto con gli occhi, chiedere immediato consiglio a un medico. Il liquido fuoriuscito dalla batteria può causare irritazioni cutanee o bruciature. e) Non utilizzare una batteria o un elettroutensile danneggiati o modificati. Le batterie danneggiate o modificate potrebbero manifestare un comportamento imprevedibile con la possibilità di causare un'esplosione o un incendio. f) Non esporre una batteria o un utensile al fuoco o a temperature elevate. L'esposizione al fuoco o a una temperatura superiore a 130°C potrebbe provocare un'esplosione. g) Seguire tutte le istruzioni per la carica e non caricare la batteria o l'elettroutensile a una temperatura che non rientri nell'intervallo di valori specificato nelle istruzioni. Una ricarica effettuata in maniera scorretta o a una temperatura che non rientra nell'intervallo di valori specificato, potrebbe danneggiare la batteria aumentando il rischio d'incendio.

a) Fare riparare l’apparecchio esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tal modo potrà essere salvaguardata la sicurezza dell’apparecchio. b) Non riparare le batterie danneggiate. Gli interventi di riparazione sulle batterie devono essere eseguiti dal costruttore o da fornitori di assistenza autorizzati. ISTRUZIONI DI

TAGLIO Afferrare lo strumento per le apposite maniglie quando si eseguono operazioni durante le quali l’attrezzo potrebbe entrare in contatto con cavi nascosti. Il contatto con cavi elettrici in tensione espone l’operatore al rischio di scosse elettriche.29

BATTERIA a) Non smontare, aprire o strappare le cellule secondarie o il pacco batteria. b) Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti metallici. Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe avverarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o ustioni. c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretta del sole. d) Non sottoporre il pacco batteria a scosse meccaniche. e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l'area interessata con abbondante acqua e consultare un medico. f) Tenere le cellule e il pacco batteria puliti e asciutti. g) Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino. h) Il pacco batteria deve essere caricato prima dell'uso. Utilizzare sempre il caricatore corretto e consultare le istruzioni.

i) Non lasciare un pacco batteria in carica se

non in uso. j) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni. k) Ricaricare solo con il caricatore specificato da Kress. Non utilizzare caricatori diversi da quelli forniti per l'uso specifico con l'apparecchiatura. l) Non utilizzare un pacco batteria non progettato per l'uso con l'apparecchiatura. m) Tenere il pacco batteria fuori dalla portata dei bambini. n) Conservare i documenti originali del prodotto per riferimenti futuri. o) Rimuovere la batteria dall'apparecchiatura, se non in uso. p) Smaltire adeguatamente. q) Non mischiare batterie di diverse marche, capacità, dimensioni o tipologia nello stesso dispositivo. r) Tenere la batteria lontano da microonde e alta pressione. SIMBOLI Per ridurre il rischio di lesioni, l’utente deve leggere il manuale di istruzioni Attenzione Indossare una protezione per l’udito Indossare maschera antipolvere Li-I on Batteria agli ioni di litio (Li-Ion). Questo prodotto è stato contrassegnato con un simbolo riguardante la raccolta differenziata per tutti i pacchi batteria. La batteria sarà poi riciclata o demolita allo scopo di ridurre l’impatto ambientale. I pacchi batteria possono costituire un pericolo per l’ambiente e per la salute umana in quanto contengono sostanze pericolose. I prodotti elettrici non possono essere gettati tra i riuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino. Non bruciare Se smaltite in maniera scorretta, le batterie potrebbero entrare nel ciclo dell’acqua, con conseguenti rischi per l’ambiente. Non smaltire le batterie esaurite nei riuti generici. Indossare guanti di protezione. Evitare di ferirsi con gli spigoli vivi degli accessori. Durante il lavoro gli accessori possono raggiungere temperature molto elevate e sussiste il pericolo di ustionarsi! Assicurarsi che la batteria sia stata rimossa prima di cambiare gli accessori.30

Il LED è anche un indicatore della capacità della batteria e lampeggerà quando la corrente si abbassa. Legno Metallo Blocco Alta velocità Bassa velocità ELENCO DEI COMPONENTI

4. SLOT DI AERAZIONE

*Funziona con gli accessori di altre marche di utensili oscillanti. I seguenti marchi compatibili sono marchi di proprietà di terzi che possono essere registrati dai rispettivi proprietari: Black & Decker

Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna. DATI TECNICI Tipo KUD12 KUD12.91 (D12 - rappresentativo dello strumento di oscillazione ad alta frequenza) KUD12 KUD12.91 Voltaggio 20V Max** Oscillazioni al minuto 8000-18000opm Angolo di oscillazione 3.2° Selezione velocità 6 Peso dell’utensile 1.86kg 1.2kg ** Tensione misurata senza carico di lavoro. La tensione iniziale della batteria raggiunge un massimo di 20 Volt. La tensione nominale è di 18 Volt. ACCESSORI: KUD12 KUD12.91 Caricabatteria (KAC21) 1 / Pacco batteria (KAB21) 2 / Flangia più piccola (per dischi di levigatura di altre marche, come Bosch/Dremel/Chicago Electric ecc.)

Lama di precisione da 45 mm per il taglio a tuffo del legno

Lama da 28 mm per il taglio nale

Disco di levigatura 1 1 Lama a semicerchio HSS 1 1 Lama da 10 mm per il taglio nale 1 / Lama rigida per raschiare 1 1 Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l’attrezzo. Fare riferimento alla confezione dell’accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.31

INFORMAZIONI SUL RUMORE Pressione acustica ponderata A L

3dB(A) Indossare protezione per le orecchie. INFORMAZIONI SULLA VIBRAZIONE I valori totali di vibrazione (somma vettoriale trias- siale) sono determinati secondo lo standard EN 62841: Valore emissione vibrazioni a

=3.635m/s² Incertezza K = 1.5 m/s² Il valore totale di emissione di vibrazioni dichiarato e il valore di emissioni sonore dichiarati sono stati misurati in base a un metodo di collaudo standard e possono essere utilizzati per il confronto di un utensile con un altro. Il valore totale di emissione di vibrazioni dichiarato e il valore di emissioni sonore dichiarato possono anche essere utilizzati in una valutazione preliminare dell’esposizione. AVVERTENZA: le emissioni di vibrazioni e sonore durante l’uso effettivo dell’elettroutensile possono differire dal valore dichiarato in base alle modalità con cui esso viene utilizzato. In particolare quale tipo di pezzo viene lavorato dipende dai seguenti fattori e da altre variazioni sulle modalità di utilizzo dell’elettroutensile: Come viene usato l’elettroutensile e quali sono i materiali tagliati o forati. Le condizioni e la buona manutenzione dell’elettroutensile. L’uso dell’accessorio corretto per il taglio e la sua aflatura, nonché le sue buone condizioni. La tenuta della presa sulle impugnature e se vengono utilizzati eventuali accessori antivibrazioni e anturumore. L’adeguatezza dell’utilizzo dell’elettroutensile rispetto a quanto previsto. Questo elettroutensile potrebbe causare l’insorgenza della sindrome della vibrazione dell’avambraccio se il suo utilizzo non viene gestito correttamente. AVVERTENZA: per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre signicativamente il livello di esposizione sul periodo di lavoro totale. Aiuto a minimizzare il rischio di esposizione alle vibrazioni e al rumore. Usare sempre scalpelli, trapani e lame aflati. Conservare questo elettroutensile sempre in conformità a queste istruzioni e mantenerlo ben lubricato (dove appropriato). Se l’utensile deve essere utilizzato regolarmente, investire in accessori antivibrazioni e antirumore. Pianicare il lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell’arco di più giorni. ISTRUZIONI SUL FUNZIONAMENTO NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l’attrezzo.

USO CONFORME ALLE NORME

Questo utensile elettrico è destinato a segare e rimodellare materiali in legno, plastica, gesso, metalli non ferrosi ed elementi di ssaggio (ad es. chiodi e morsetti), nonché a lavorare su piastrelle leggere per pareti e a levigare a secco piccole superci. È particolarmente adatto per lavorare in prossimità di bordi e per il taglio a lo.

MONTAGGIO E FUNZIONAMENTO

Azione Figura Montaggio degli accessori Vedere Figura. A-C Montaggio del foglio di levigatura Vedere Figura. D Utilizzo dell’interruttore On/Off (accensione/ spegnimento) Vedere Figura. E Utilizzo del selettore di velocità variabile Vedere Figura. F Rimozione o installazione del pacco batteria Vedere Figura. G Luce LED Vedere Figura. H Il selettore della velocità variabile può essere utilizzato per impostare la frequenza di oscillazione ottimale in base agli accessori utilizzati e alla rispettiva applicazione. Frequenza di oscillazione Applicazione Oscillazione ad alta frequenza: Levigatura, segatura, raspatura e lucidatura di pietra e metallo. Oscillazione a bassa frequenza: Raschiatura, vernici lucidanti.32

APPLICAZIONE ATTENZIONE: I denti da taglio sono molto aflati. Non toccare durante il montaggio e l’applicazione Il pezzo in lavorazione deve essere bloccato saldamente prima di essere tagliato. Immagine Descrizione Applicazione Segare Lama universale per metallo/legno Legno, plastica, bra di vetro, chiodi, metalli non ferrosi, lamiere sottili, stucchi induriti Lama standard per legno Legno, plastica, cartongesso Lama per taglio di precisione del legno Legno, plastica morbida Lama a semicerchio HSS Legno sottile, plastica, bra di vetro, metalli non ferrosi, lamiere sottili, stucchi induriti, vetri di nestre Levigatura Disco di levigatura (perforato) Legno, plastica, stucchi induriti Disco a punta di levigatura Legno, plastica, stucchi induriti Raspare Raspa triangolare con aghi al carburo Legno, adesivi induriti, a presa sottile, muratura Raspa con aghi al carburo (a forma di dito) Legno, adesivi induriti, a presa sottile, muratura Rimozione dello stucco Lama a semicerchio con grana in metallo duro Malta, calcestruzzo poroso, muratura Lama a semicerchio con rivestimento diamantato Piastrelle in ceramica e pietra, pannello di sostegno Raschiatura Lama rigida per raschietto Vecchie vernici, adesivi induriti, materiale per calafataggio, moquette Lama essibile per raschietto Sigillanti elastici, vernice, residui di adesivo, moquette. NOTA: Durante l’immersione e la segatura, utilizzare un leggero movimento a pendolo, per consentire una sufciente rimozione dei trucioli. La lama dura più a lungo se l’usura è distribuita in modo uniforme. Per garantire una distribuzione uniforme, allentare la lama, ruotarla e riavvitarla saldamente. Tagliare/levigare con un movimento costante e una leggera pressione. Una forte pressione non aumenta la velocità di taglio/rimozione: l’accessorio si consuma semplicemente più velocemente.33

Nel caso in cui l’utensile elettrico raggiunga una temperatura eccessiva, specialmente se usato a bassa velocità, impostare la velocità al massimo e lasciarlo funzionare senza carico per 2-3 minuti per raffreddare il motore. Evitare l’uso prolungato a velocità molto basse. Mantenere la lama sempre aflata. Assicurarsi sempre che il pezzo da lavorare sia tenuto o bloccato saldamente per evitare che si sposti. Qualsiasi movimento del materiale potrebbe inuire negativamente sulla qualità del taglio o della levigatura. Avviare l’utensile prima di lavorare e spegnerlo solamente al termine. Evitare lavori di levigatura senza aver prima montato la carta abrasiva. Non lasciare che la carta abrasiva si consumi, in quanto ciò danneggerebbe il tampone di levigatura. La garanzia non copre l’usura e la lacerazione del tampone di levigatura. Utilizzare della carta a grana grossa per levigare le superci ruvide, a grana media per le superci lisce e a grana ne per le superci di nitura. Se necessario, effettuare prima una prova su materiale di scarto. La forza eccessiva riduce l’efcacia del lavoro e provoca il sovraccarico del motore. La sostituzione a intervalli regolari dell’accessorio garantisce prestazioni di lavoro ottimali. MANUTENZIONE Rimuovere il pacco batteria dall’utensile prima di eseguire qualsiasi regolazione, riparazione o manutenzione. All’interno dell’attrezzo non ci sono parti riparabili da parte dell’utente. Non usare mai acqua o detergenti chimici per pulire l’attrezzo. Pulire con un panno asciutto. Immagazzinare sempre gli attrezzi in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti dalla polvere tutti i controlli operativi.

BATTERIA La temperatura ambientale raccomandata per l’uso e la conservazione dell’utensile e della batteria è di

La temperatura ambientale raccomandata per il caricabatterie durante la carica è di 0

TUTELA AMBIENTALE I prodotti elettrici non possono essere gettati tra i riuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino. DICHIARAZIONE DI CONFORMITÀ NOI, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Dichiara che l’apparecchio, Descrizione Strumento multifunzione Tipo KUD12 KUD12.91 (D12 - rappresentativo dello strumento di oscillazione ad alta frequenza) funzione Levigatura, segatura, raschiatura, sbavatura, lucidatura È conforme alle seguenti direttive, 2006/42/EC 2014/30/EU 2011/65/EU&(EU)2015/863 conforme a, EN 62841-1 EN 62841-2-4 EN 55014-1 EN 55014-2 Il responsabile autorizzato alla compilazione della documentazione tecnica, Nome Marcel Filz Indirizzo Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2022/09/19 Allen Ding Vice capo ingegnere, testing e certicazione Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China34
