MANUALE UTENTE PR446 ALBRECHT

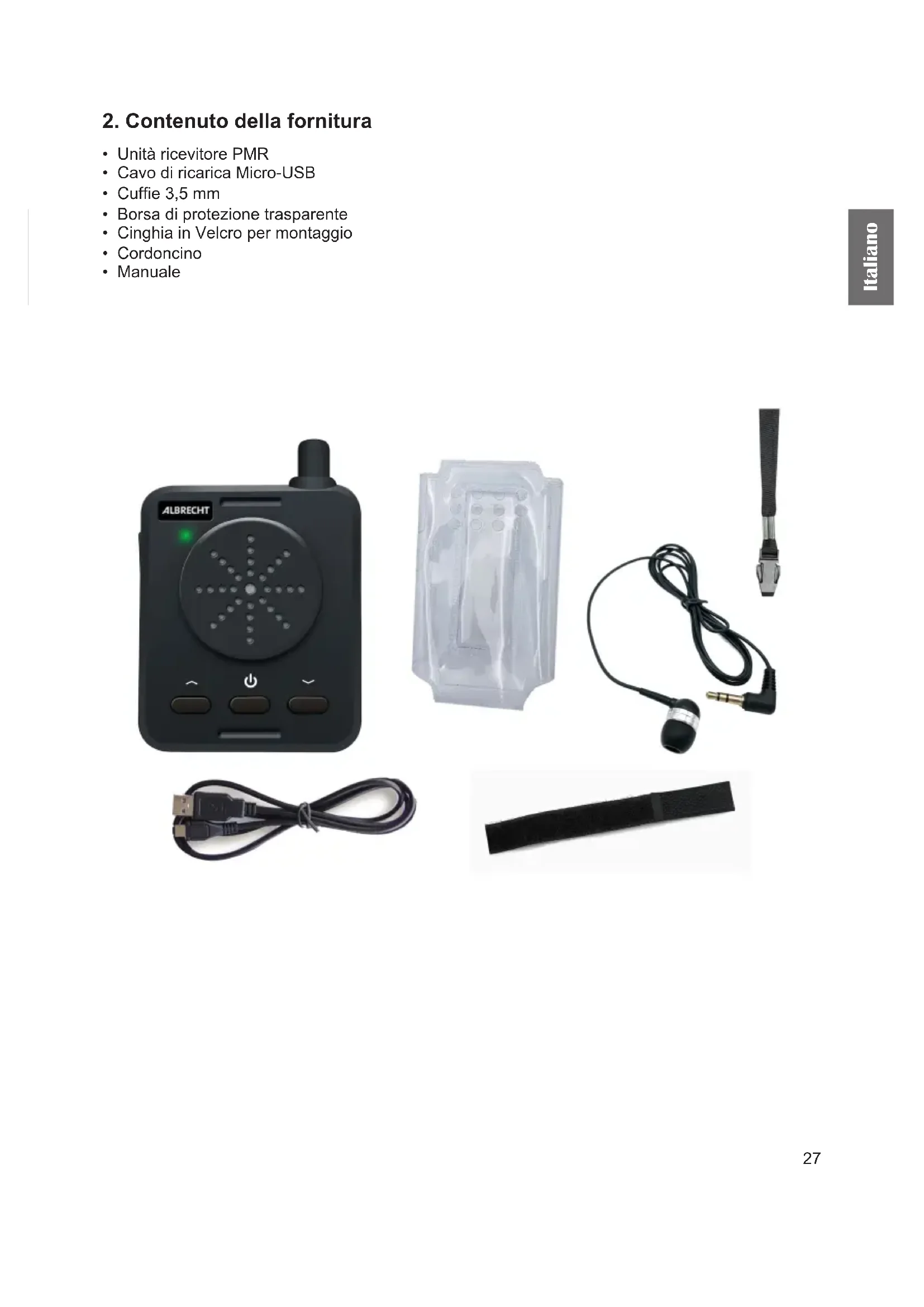

2. Contenuto della fornitura

• Unità ricevitore PMR

• Cavo di ricarica Micro-USB

• Borsa di protezione trasparente

• Cinghia in Velcro per montaggio

N. Descrizione 1 Apertura per cordino 2 LED di stato 3 Presa cufe 3,5 mm e Line-In 3,5 mm 4 Presa di ricarica Micro-USB 5 Abbassare volume 6 Apertura per cinghia in Velcro 7 Antenna 8 Altoparlante 9 Pulsante accensione/spegnimento 10 Aumentare volume 11 Selettore canale29 Italiano

4. Funzioni principali

PR-446 è un ricevitore radio PMR446 ed è compatibile con tutte le radio PMR-446 con CTCSS. 4.1. Accensione/spegnimento Per accendere o spegnere il ricevitore, premere e tenere premuto il pulsante per 2 secondi no a quando non si sente un bip di conferma. 4.2. Regolazione volume Utilizzare i pulsanti ▼/▲ per modicare il volume del ricevitore. È possibile selezionare tra 8 diversi livelli di volume. 4.3. Selezione canale È possibile scegliere tra 4 diversi canali. Per selezionare un canale (CH) 1-4, cambiare la posizione dei pin sul fondo del ricevitore in base allo schema sul lato destro. Nota: utilizzare gli stessi canali e CTCSS su ricevitore e trasmettitore. Per programmare il PR-446 ad altri canali/frequenze, utilizzare il cavo di programmazione USB opzionale, n. art. 29983. Memoria Canale/Frequenza CTCSS 1 1/446,00625 MHz 1 2 2/446,01875 MHz 1 3 3/446,03125 MHz 1 4 4/446,04375 MHz 1 4.4. Ricarica della batteria Collegare il cavo di ricarica Micro-USB alla presa sul lato sinistro del ricevitore. Collegare l'altra estremità all'alimentazione idonea, ad es. adattatore a parete USB. In alternativa, è possibile usare un caricabatterie da tavolo opzionalmente disponibile. Durante il processo di ricarica il LED di stato è rosso. Una volta che la batteria è completamente carica passa a verde. Sono necessarie circa 4 ore per ricaricare le batterie completamente. 4.5. LED di stato Descrizione. LED Modalità di ricezione lampeggio verde ogni 5 secondi Durante le trasmissioni in arrivo verde sso Capacità batteria bassa rosso lampeggiante Ricarica batteria in corso rosso sso Batteria completamente carica verde sso 4.6. Line-In Con Line-In PR-446 può essere usato come altoparlante esterno. Basta collegare una sorgente audio ad es. smartphone con un cavo audio al PR-446 e regolare il volume.30 Italiano

5. Installazione del ricevitore all'interno del casco

Se si desidera usare il ricevitore PR-446 all'interno di un casco, installarlo in questo modo:

1. Porre la cinghia di velcro attraverso l'apertura sul fondo dell'unità (1) e ssarla a questa

estremità come mostrato nel disegno (2) sotto.

2. Avvolgere il velcro intorno alle cinghie del casco (3). L'altoparlante dovrebbe mostrare verso

l'alto verso il casco.

3. In alternativa, porre il ricevitore all'interno della borsa di protezione trasparente (4) e installarlo

con le cinghie del casco (5). 5.) 2.) 4.) 1.) 3.)31 Italiano Ovviamente è possibile anche utilizzare il cordino incluso e portare il ricevitore al collo.

6. Speciche tecniche

Numero di canali 4 Intervallo di frequenza PMR 446MHz Tipo di batteria Agli ioni di litio Potenza in uscita 700mW Capacità della batteria 700mA Tempo di funzionamento 15 ore Tempo di standby 48 ore Eliminazione della coda di rumore/tono laterale 56 Hz Temperatura operativa -10C ~ +50C Dimensioni (L x A x P) 50x65x15 mm Peso incl. batteria 20 g

7. Istruzioni di sicurezza

• Gli interventi di manutenzione devono essere effettuati solo da personale qualicato.

• Non smontare o modicare il ricevitore per alcun motivo.

• Non esporre il ricevitore a raggi solari diretti per lungo tempo o condizioni estremamente calde.

• Non porre il ricevitore su di una supercie instabile.

• Tenere il ricevitore lontano da polvere, umidità e acqua.

• Non utilizzare il ricevitore o caricare il pacco batteria in condizioni esplosive.8. Garanzia e informazioni sul riciclaggio Siamo legalmente obbligati a includere le informazioni relative allo smaltimento e alla garanzia, nonché la dichiarazione di conformità UE con le istruzioni d'uso in paesi diversi per ogni unità. Queste informazioni sono riportate sulle pagine seguenti. 2 anni di garanzia dalla data di acquisto Il costruttore/rivenditore garantisce questo prodotto per due anni dalla data di acquisto. Questa garanzia include tutti i malfunzionamenti causati da componenti difettosi o funzioni non corrette entro il periodo di garanzia escludendo l'usura, come battere scariche, graf sul display, alloggiamento difettoso, antenna rotta e difetti dovuti a effetti esterni quali corrosione, sovratensione attraverso alimentazione esterna impropria o l'uso di accessori non idonei. Difetti dovuti all'uso non intenso sono esclusi dalla garanzia. Contattare il rivenditore locale per le richieste di interventi in garanzia. Il distributore riparerà o sostituirà il prodotto o lo invierà a un centro assistenza autorizzato. È possibile anche contattare direttamente il servizio assistenza. Includere la prova di acquisto con il prodotto e descrivere il malfunzionamento in modo quanto più chiaro possibile.

9. WEEE e riciclaggio

Le leggi Europee non consentono lo smaltimento di dispositivi vecchi o elettrici o elettronici difettosi con i riuti domestici. Portare il prodotto a un punto di raccolta comunale per lo smaltimento. Questo sistema è nanziato dall'industria e assicura uno smaltimento ecologico e il riciclaggio di materie prime di valore.

10. Indirizzo assistenza e numero verde tecnico

(per unità vendite in Germania) Alan Electronics GmbH Assistenza Daimlerstraße 1k 63303 Dreieich Germania Contattare il nostro numero verde di assistenza per telefono [phone] (costi regolari per la Germania da rete ssa) o e-mail a [e-mail] Dichiarazione di Conformità Con la presente, Alan Electronics GmbH dichiara che il dispositivo radio tipo Albrecht PR-446 è conforme alla Direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet: http://service.alan-electronics.de/CE-Papiere/ Errori di stampa riservati. Le informazioni in questo manuale utente sono soggette a modiche senza preavviso. © 2019 Alan Electronics GmbH - Daimlerstraße 1 K - 63303 Dreieich - Germania
