BEDIENUNGSANLEITUNG PR446 ALBRECHT

Folgende Teile benden sich im Lieferumfang:

• Albrecht Funkempfänger PR-446

• Durchsichtige Schutztasche

• Klettband zum Befestigen (z.B. im Helm)

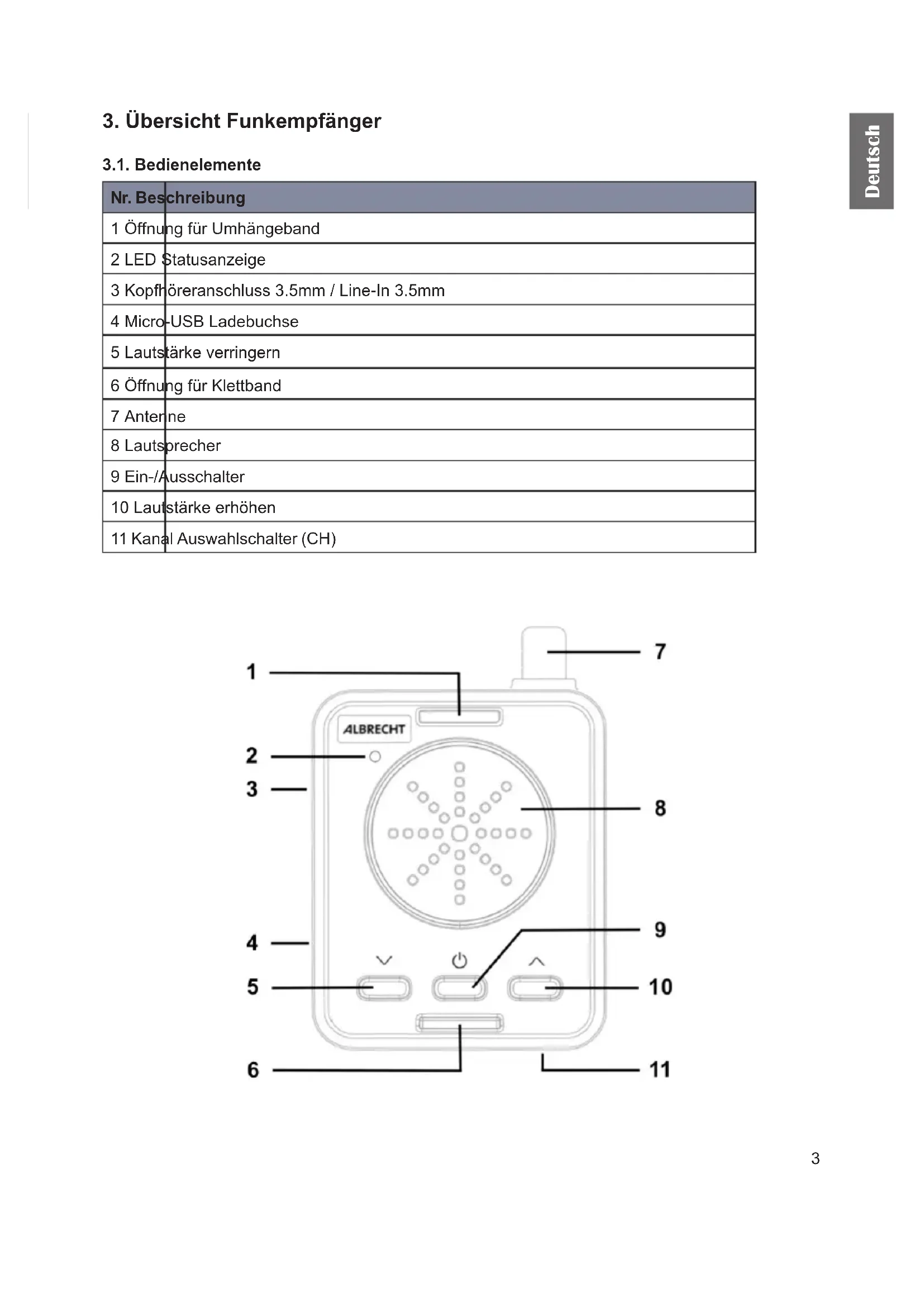

3. Übersicht Funkempfänger

3.1. Bedienelemente Nr. Beschreibung 1 Öffnung für Umhängeband 2 LED Statusanzeige 3 Kopfhöreranschluss 3.5mm / Line-In 3.5mm 4 Micro-USB Ladebuchse 5 Lautstärke verringern 6 Öffnung für Klettband 7 Antenne 8 Lautsprecher 9 Ein-/Ausschalter 10 Lautstärke erhöhen 11 Kanal Auswahlschalter (CH)4 Deutsch

Das PR-446 ist ein PMR446 Funkempfänger und ist kompatibel zu allen PMR446 Funkgeräten mit CTCSS Funktion. 4.1. Ein/Ausschalten Um den Empfänger ein- oder auszuschalten, halten Sie die Taste für 2 Sekunden gedrückt, bis ein kurzer Bestätigungston zu hören ist. Während des Betriebs blinkt die grüne LED Anzeige alle 5 Sekunden einmal auf. 4.2. Lautstärkeregelung Verändern Sie die Lautstärke mit den ▼/▲ Tasten. Es stehen 8 verschiede Lautstärkestufen zur Verfügung. 4.3. Kanal Auswahlschalter (CH) Es stehen 4 verschiedene Kanäle zur Auswahl. Bitte stellen Sie die beiden Schalter auf der Unterseite des Gerätes entsprechend der Grak rechts auf einen der Kanäle (CH) 1-4 ein. Hinweis: bitte beachten Sie, dass Sendegerät und Empfänger passend zueinander eingestellt sind. Um das PR-446 auf andere Kanäle als die Voreingestellten zu ändern, nutzen Sie bitte das optional erhältiche USB-Programmierkabel Art.-Nr. 29983. Speicher Kanal / Frequenz CTCSS 1 1 / 446,00625 MHz 1 2 2 / 446,01875 MHz 1 3 3 / 446.03125 MHz 1 4 4 / 446.04375 MHz 1 4.4. Auaden der Batterie Stecken Sie das Micro-USB Ladekabel auf der linken Seite in die Ladebuchse des Funkempfängers. Verbinden Sie nun das Ladekabel mit einer geeigneten Stromquelle wie z.B. einem USB Netzteil. Alternativ können Sie einen optional erhältlichen Standlader verwenden. Während des Ladevorgangs blinkt die LED Anzeige rot. Sobald die Batterie voll geladen ist, leuchtet die LED Anzeige grün. Der Ladevorgäng dauert ca. 4 Stunden. 4.5. LED Statusanzeige Beschreibung. LED Empfangsbereit blinkt alle 5 Sekunden grün Während dem Empfang von Funksprüchen leuchtet grün Niedriger Batteriestand blinkt rot Batterie während des Ladevorgangs leuchtet rot Batterie voll aufgeladen leuchtet grün 4.6. Line-In Über den Line-In Anschluss kann das PR-446 als externer Lautsprecher genutzt werden. Schließen Sie einfach ein Audiogerät wie z.B. Smartphone mittels Klinkenstecker an und stellen die Lautstärke passend ein.5 Deutsch

5. Installation des Empfängers im Helm

Wenn Sie den PR-446 Empfänger in einem Helm verwenden wollen, gehen Sie wie folgt vor:

1. Stecken Sie das Klettband durch Öffnung (1) an der Unterseite des Geräts und befestigen Sie

das eine Ende wie in Zeichnung 2 gezeigt.

2. Wickeln Sie das Klettband um die Trageriemen im Helminneren (3). Der Lautsprecher sollte

3. Alternativ stecken Sie den Empfänger in die durchsichtige Schutztasche (4) und befestigen

Sie das Klettband an den Trageriemen des Helms (5). 1.) 5.) 2.) 4.)3.)6 Deutsch Alternativ können Sie den Albrecht Empfänger natürlich auch mit dem mitgeliefertem Umhängeband ganz einfach um den Hals tragen..

Allgemein Anzahl der Kanäle 4 Frequenzbereich PMR 446MHz Akkutyp Lithium-Ionen Ausgangsleistung 700mW Batteriekapazität 700mA Betriebsdauer 15 Stunden Standby-Dauer 48 Stunden Nachrauschunterdrückung/Sidetone 56 Hz Betriebstemperatur -10C ~ +50C Abmessungen (B x H x T) 50x65x15mm Gewicht inklusive. Akku 20g7 Deutsch

7. Sicherheitshinweise

• Der Service sollte nur von qualizierten Technikern ausgeführt werden.

• Bauen Sie den Funkempfänger niemals auseinander und nehmen Sie keine Änderungen an ihm vor.

• Setzen Sie den Funkempfänger längere Zeit weder direktem Sonnenlicht noch anderer extremer Hitze aus.

• Legen Sie den Funkempfänger nicht auf eine instabile Fläche.

• Halten Sie den Funkempfänger von Staub, Feuchtigkeit und Wasser entfernt.

• Benutzen Sie den Funkempfänger nicht oder laden Sie auch nicht seinen Akku, wenn Sie sich in explosionsgefährdeten Bereichen benden.

8. Garantie und Informationen zum Recycling

Wir sind gesetzlich verpichtet, jedem Gerät Informationen zur Entsorgung und Garantie, sowie eine EU-Konformitätserklärung mit den Anweisungen für die Verwendung in verschiedenen Ländern beizufügen. Diese Informationen nden Sie auf den folgenden Seiten. 2 Jahre Garantie ab Kaufdatum Der Hersteller/Händler gibt für dieses Produkt zwei Jahre Garantie ab Kaufdatum. Diese Garantie umfasst alle Ausfälle durch defekte Bauteile oder fehlerhafte Funktionen innerhalb der Gewährleistungsfrist, ausgenommen Abnutzung wie leere Batterien, Kratzer auf dem Display, defekte Gehäuse, defekte Antenne und Defekte aufgrund externer Einüsse wie Korrosion, Überspannung durch unsachgemäße externe Stromversorgung oder die Verwendung ungeeigneter Zubehörteile. Mängel, die durch nicht bestimmungsgemäßen Gebrauch verursacht werden, sind ebenfalls von der Garantie ausgeschlossen. Wenden Sie sich im Fall eines Garantieanspruches bitte an Ihren Händler. Der Händler wird das Produkt entweder reparieren oder umtauschen oder es an eine autorisierte Servicestelle weiterleiten. Sie können sich aber auch mit unseren Servicepartnern direkt in Verbindung setzen. Bitte fügen Sie dem Gerät Ihren Kaufbeleg bei und beschreiben Sie die Fehlfunktion so genau wie möglich.

9. EEAG und Recycling

Die europäischen Gesetze verbieten die Entsorgung von alten oder defekten elektrischen oder elektronischen Geräten über den Hausmüll. Zur Entsorgung geben Sie das Gerät zwecks Recycling an eine Sammelstelle in Ihrer Gemeinde. Dieses System wird von der Industrie nanziert und stellt eine umweltgerechte Entsorgung und die Wiederverwertung von wertvollen Rohstoffen sicher.

10. Konformitätserklärung

Hiermit erklärt Alan Electronics GmbH, dass das Funkgerät vom Typ Albrecht PR-446 Funkempfänger mit der Europäischen Richtlinie 2014/53/EU übereinstimmt. Der vollständige Text der EU- Konformitätserklärung kann unter nachstehender Internetadresse abgerufen werden: http://service.alan-electronics.de/CE-Papiere/8 Deutsch

11. Kundendienstanschrift und Technische Hotline
