BEDIENUNGSANLEITUNG DR 62 ALBRECHT

tragbares Digitalradio DAB+/UKW

Bedienungsanleitung / Manual Deutsch / English / Français / Italiano

Inhaltsverzeichnis

1. Packungsinhalt 2

2. Übersicht des Radios 3

2.1.Bedienelemente 3
2.2.Rückseite 4

1. DAB+ Radiomodus.. 5

3.1.DAB Scan. 5
3.2.DAB Sender auswahlen 5
3.3. Sender Informationen 5

3.4.Senderspeicher/Favoriten 5

1. UKW Radiomodus 5

4.1. UKW Sendersuchlauf / manuelle Sueche 5
4.2.Senderspeicher/Favoriten 5
4.3. Radio Text 6

1. Sleep Funktion / Sleeptimer 6
2. Auf Werkseinstellungen zurücksetzen 6
3. Batterie aufladen 6
4. Technische Spezifikationen 7
5. Sicherheitshinweise 7
6. Fehlerbehebung 7
7. Gewährleistungs- und Recyclinginformationen 8

1. Packungsinhalt

Bitte stellen Sie sicher, dass die folgenden Inhalte in dem Paket enthalten sind:

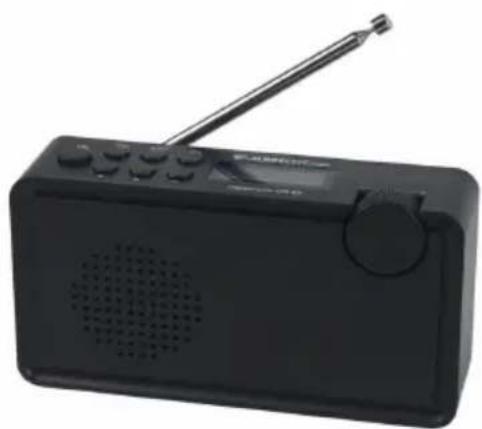

1. DR 62 Digitalradio

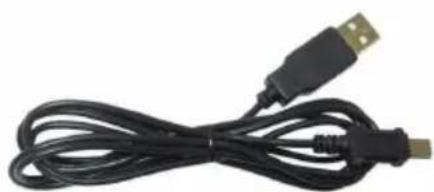

2. USB Ladekabel + USB Netzteil
3. Anleitung

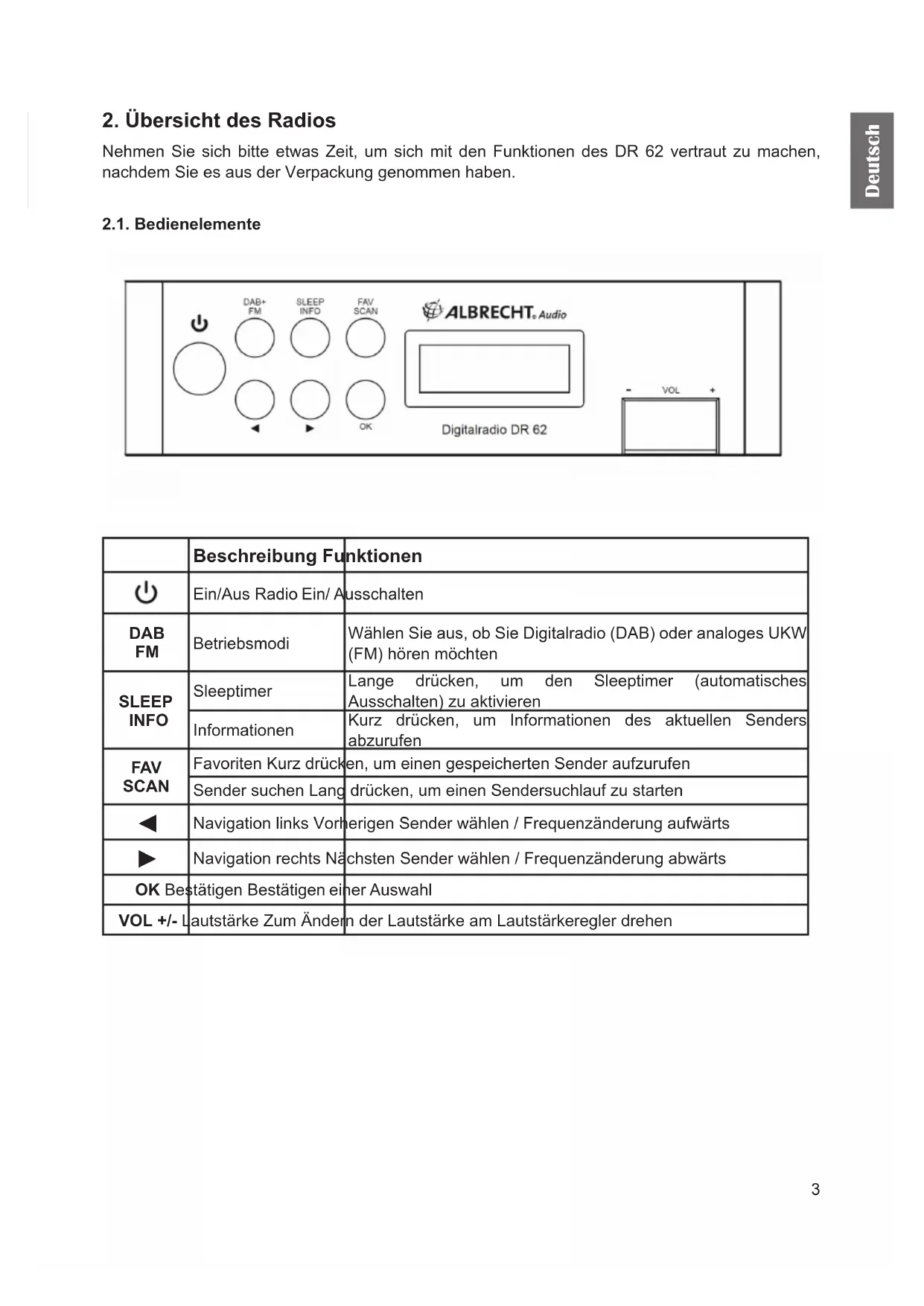

2. Übersicht des Radios

Nehmen Sie sichitte etwas Zeit,um sich mit den Funktionen des DR 62 vertraut zu machen, nachdem Sie es aus der Verpackung genommen haben.

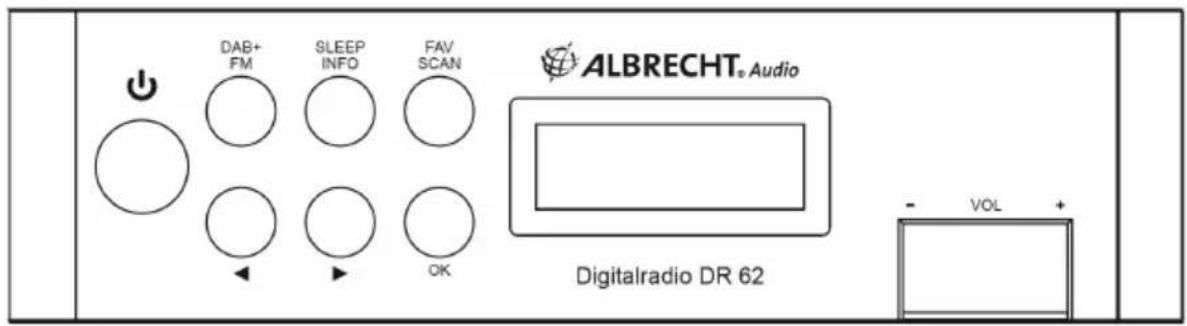

2.1. Bedienelemente

	Beschreibung Funktionen
Ü	Ein/Aus Radio Ein/Ausschalten
DAB FM	Betriebsmodi	Wählen Sie aus, ob Sie Digitalradio (DAB) oder analoges UKW (FM) hören möchten
SLEEP INFO	Sleeptimer	Lange drücken, um den Sleeptimer (automatisches Ausschalten) zu aktivieren
	Informationen	Kurz drücken, um Informationen des aktuellen Senders abzurufen
FAV SCAN	Favoriten Kurz drücken, um einen gespeicherten Sender aufzurufen
	Sender suchen Lang drücken, um einen Sendersuchlauf zu starten
Δ	Navigation links Vorherigen Sender wahren / Frequenzänderung aufwärts
▷	Navigation rechts Nächsten Sender wahren / Frequenzänderung abwärts
OK Bestätigten Bestätigkeiten einer Auswahr
VOL +/- Lautstärke Zum Ändern der Lautstärke am Lautstärkeregler drehen

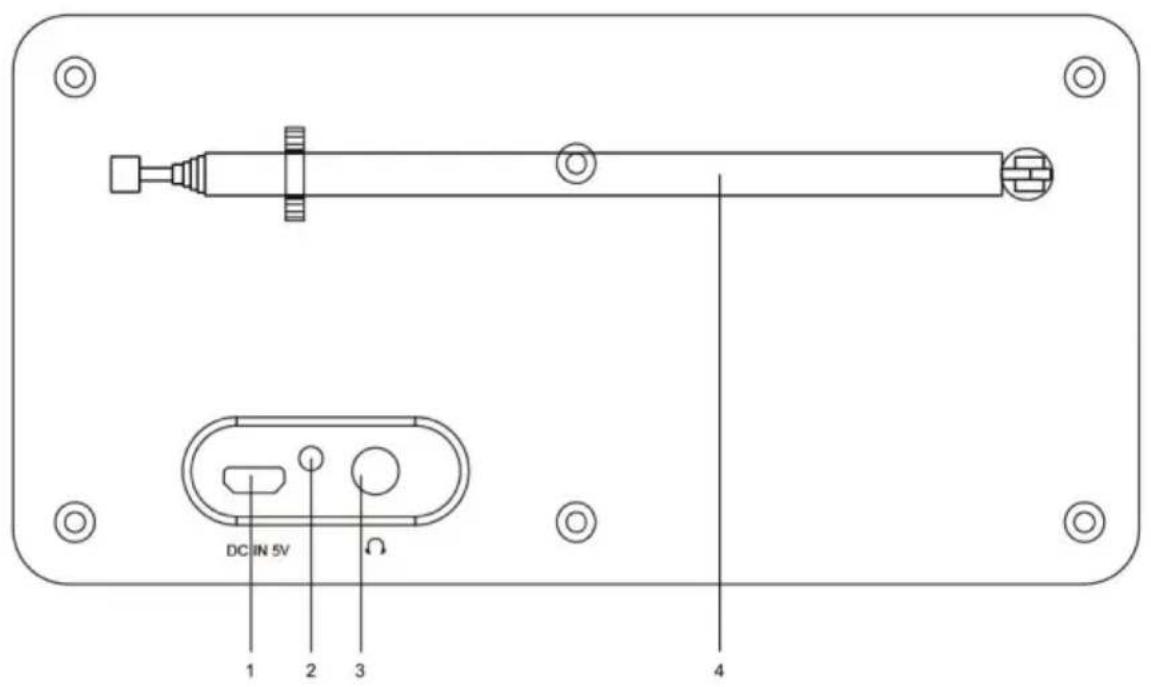

	Beschreibung Funktionen
1 DC	IN 5V	USB Buchse zum Anschluß des USB-Netzteils für den Netzbetrieb und zum Laden des internen Akkus.
2 LED	Ladeanzeige Die LED	Anzeige leuchtet, wenn die Batterie geladen wird
3 Kopfhörer	Anschluss 3,5mm	Anschluss für Kopfhörer
4 Telekopantenne		Verstellen Sie die Position der Antenne für einen besseren Empfang

3. DAB+ Radiomodus

Ziehen Sie die Antenne aus und schalten Sie das DR 62 mit dem Schalter ein. Wenn das Geräteingeschaltet ist drücken Sie die DAB-Taste, um zwischen DAB und FM (UKW) zu wechseln.

3.1.DAB Scan

Wenn Sie das ersten Mal das Albrecht DR 62 verwenden, wird automatisch ein kompletter DAB+ Scan ausgeführrt, um alle empfangbaren Sender zu finden.

Wenn keine Sender gefunden werden und die Fehlermeldung "No DAB Service" angezeigt wird, stellen Sie das Radio an eine andere Position oder verändern Sie die Position der Teleskopantenne. Drücken Sie danach lange die SCAN Taste, um erneut einen Scan durchzuführen.

3.2. DAB Sender auswahlen

Verwenden Sie die Pfeiltasten , um einen Sender aus der Senderliste auszuwahlen. Der gewünschte Sender wird automatisch nach einigen Sekunden abgespielt.

3.3. Sender Informationen

Drücken Sie die INFO Taste, um zwischen den angezeigten Informationen zu wechseln. Folgende,Möglichkeiten stehen zur Auswahr:

• Radiotext: Informationen, die vom jeweiligen DAB Sender ausgestraht werden
  Programm Typ z.B. Popmusik, Nachrichten usw.
• Kanal und Freqenz
  Audio Info: Stereo / Bitrate
• Signal Error (Signal Fehler)
• Signalärke und der Batteriestand werden grafisch angezeigt.
• Zeit und Datum werden vom Sender eingestellt
• Ensemble Name
• SW- Version

3.4. Senderspeicher / Favoriten

Um den aktuell gewählten Sender unter ihren Favoriten zu speichern, drücken Sie die FAV Taste. Wahlen Sie nun den gewünschten Speicherplatz 1-10 mit den Pfeiltasten aus. Um den Sender zu speichern, halten Sie OK solange gedrückt bis das Gerät „saved" anzeigt.

Es stehen Ihnen jeweils 10 Senderspeicher fur DAB+ und UKW zur Verfugung.

Wenn Sie einen gespeicherten Sender aufrufen möchten, drücken Sie die FAV Taste kurz. Wahlen Sie den gewündsten Sender mithilfe der Pfeiltasten / und drücken Sie OK.

4. UKW Radiomodus

Drucken Sie DAB+/FM, um den UKW Modus auszuwahlen.

4.1. UKW Sendersuchlauf / manuelle Sueche

Drücken Sie die Pfeiltasten um die Frequenz in 0,05MHz Schritten manuell zu verändern, lange um Schnell durch das UKW-Band zuuchen. Mit einem langen Druck der SCAN-Taste aktivieren Sie den Suchlauf bis zum nachsten verfügbarn UKW Sender.

4.2. Senderspeicher / Favoriten

Siehe Kapitel „3.4. Senderspeicher / Favoriten" auf Seite 5 unter DAB.

4.3. Radio Text

Drücken Sie die INFO Taste, um zwischen den angezeigten Informationen zu wechseln. Folgende möglichkeiten stehen zur Auswahr:

• Radiotext: Informationen, die vom jeweiligen UKW Sender ausgestrahlten werden
• Signalärke und der Batteriestand werden grafisch angezeigt.
• Zeit und Datum werden vom Sender ausgestrahlt.
• SW- Version
• Frequenz des aktuellen UKW-Senders
• Auto (Stereo/Mono) Zeigt an, ob der Sender in Mono oder Stereo ausgestrahlt wird
• Programm Typ z.B. Popmusik, Nachrichten usw.

Hinweis: Die Genauigkeit von Zeit und Datum hangt von den Informationen ab, die von der Radiostation ausgestraht werden.

5. Sleep Funktion / Sleeptimer

Die Sleep Funktion schaltet das Radio automatisch nach einer vorher ausgewählten Zeit ab.

Drücken Sie die SLEEP Taste lang, um die Einstellungen aufzurufen. Sie konnen folgende Zeiten auswahlen: 15/30/45/60/90 Minuten/OFF. Wahlen Sie die gewünschte Zeit mithilfe der Pfeiltasten / aus und bestätigen Sie die Auswahl mit OK. Die verbleibende Zeit, bis sich das Radio automatisch ausschaltet, wird oben rechts angezeigt (z.B. „S15“, wenn Sie 15 Minuten ausgewählten haben).

Wenn Sie den Sleeptimer abschalten möchten, wahlen Sie „OFF“ im Menu und bestätigten Sie die Auswahl mit OK.

6. Auf Werkseinstellungen zurücksetzen

• Schalten Sie das Radio aus.
• Wahlend des Einschaltens mit dem Schalter halten Sie die FAV/SCAN Taste gedrückt bis die Anzeige „RESET System" (nach Welcome to Digital Radio) anziegt.
• Das Radio führn nun einen Neustart durch.

Achtung:itte beachten Sie, das bei dieser Funktion alle personlichen Einstellungen wie z.B. die Senderspeicher gelöscht werden!

7. Batterie aufladen

Das Albrecht DR 62 verfügbar über einen integrierten Lithium Ionen Akku, der einen Betrieb von ca. 6 Stunden ohne Netzanschluss ermöglich.

Sie können sich den aktuellen Ladezustand der Batterie über die INFO Taste anzeigen setzen. Drücken Sie INFO (mehrmans), bis der Batteriestand unter rechts in der Anzeige erscheint.

Wenn der Batteriestand ein niedriges Niveau erreicht, wird die Nachricht „Battery Low" im Display angezeigt.

Um das Radio aufzuladen, verwenden Sie das Micro-USB Ladekabel aus dem Lieferumfang. Stecken Sie das Kabel auf der Rückseite des Radios in die Buchse „DC In 5V“ ein. Die Ladeanzeige leuchtet rot auf, wenn das Gerät geladen wird.

Wenn das Radio im ausgeschalteten Zustand geladen wird, wechselt die Ladeanzeige auf grün,

sobald die Batterie vollständig geladen ist. Im eingeschalteten Zustand bleibt die Anzeige rot, auch wenn der Akku bereits voll aufgeladen ist.

8. Technische Spezifikationen

Modell: Albrecht DR 62 Digitalradio

DAB Frequenzen: 174.928MHz (5A) - 239.200MHz (13F), Unterstützung DAB und DAB+

FM Freqenzen: 87.5-108MHz

Stromzufuhr: 5V 1A

Akku: Lithium Ionen Akku mit 1200mAh

Kopfhorerausgang: 3,5mm

Abmessungen: 160 × 86 × 44 ~mm (B × H × T)

Gewicht: 350g

9. Sicherheitshinweise

• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie z. B. Heizkörpern Öfen oder anderen Geräten (einschließlich Verständern), die Wärme abgeben, auf.
• Das Gerätarf weder Tropf- noch Spritzwasser ausgesetzt werden und es dürfen keine mit Flüssigkeit gefüllten Behälter, wie z.B. Vasen, auf dasv Gerät gestellt werden.
• Bitten Sie den Wartungstechniker nach Abschluss der Wartungs- oder Reparaturarbeiten an thisem Gerät, einen Sicherheitscheck durchzuführen.

10. Fehlerbehebung

Kein DAB Empfang:

• Wenn die Anzeige „No DAB service“ anziegt, verändern Sieitte die Position des Radios (z.B. naher an ein Fenster) oder der Antenne und führten Sie danach erneut einen Sendersuchlauf durch
• Setzen Sie das Radio auf die Werkseinstellungen zurück. Das Radio starten automatisch erneut mit einem kompletten Sendersuchlauf

Schlechter Empfang:

-itte stellen Sie safer, dass die Antenne komplett ausgezogen ist.
- Verändern Sieitte die Position des Radios (z.B. nahr an ein Fenster) oder der Antenne
- Vergewissern Sie sich, dass sich keine anderen elektronischen Geräte in unmittelbarer Nähe des Radio befinden. Geräte wie Computer, Mikrowellen, Leuchtstoffrähren und ähnliche konnten den Radioempfang stären.

Keine Musik:

• Ist der Ton ausgeschaltet? Erhöhen Sie die Lautstärke
• Ist das Radio eingeschaltet?
• Wahlen Sie einen anderen Sender aus

Das Radio lassst sich nicht einschalten:

• Der Akku konnte leer sein.itte laden Sie den Akku auf.
• Stellen Sie sicher, dass das Kabel richtig eingesteckt ist. Wenn das Kabel richtig angeschlossen wurde, leuchtet die Ladeanzeige rot auf.

11. Gewährleistungs- und Recyclinginformationen

Wir sind verpflichtet, jeder Gerät Informationen über die Entsorgung, über die gesetzlichen Gewährleistungsbestimmungen und die EG Konformitätserklarungen mit Hinweisen über das Benutz den Geräte in den verschiedenen Ländern beizufügen.

Sie fi nden dazu Informationen im folgenden Text.

Gesetzliche Gewährleistung von 2 Jahren nach Kaufdatum

Der Verkauf der gesamt gewährt. Ihnene eine gesetzliche Gewährleistung von zwei Jahren nach Kaufdatum des Gerats. These Gewährleistung umfasst alle Fehler, die durch defekte Bauteile oder fehlerhafte Funktionen innerhalb der Gewährleistungsfrist auftreten sollenn, nicht jeder Fehler, die auf normaler Abnutzung beruhen, wie z.B. verbrauchte Akkus, Kratzer im Display, Gehausedefekte, abgebrochene Antennen, sowie Defekte durch auBere Einwirkung, wie Korrosion, Überspannung durch unsachgemäß externe Spanningsversorgung oder Verwendung ungeeigneten Zubehors. Ebenso sind Fehler von der Gewährleistung ausgeschlossen, die auf nicht bestimmungsgemäsen Umgang mit dem Gerät beruhen.

Bitte wenden Sie sich bei Gewährleistungsansprüchen zunachst unmittelbar an den Handler, bei dem Sie das Gerät erworben haben, oder auch gleich an unseren Servicepartner. Der Handler wird Ihr Gerät entweder reparieren oder austauschen, oder er wird Ohnen eine für das Gerät spezialisierte Serviceadresse nennen.

Falls Sie Ihr Gerä einschicken, vergessen Sie ihre Kaufquittung als Nachweis über das Kaufdatum nicht und beschreiben Sieitte den aufgetretenen Fehler möglichst genau.

Elektroschrottgesetz und Recycling

Europäische Gesetze verbieten das Entsorgen von defekten oder nicht mehr brauchbaren Geräten über den Hausmüll. Sollten Sie eines Tages Ihr Gerät entsorgen wollen, dann geben Sie esitte nur bei den überall eingerichteten communalen Sammelstellen zum Recycling ab. Dieses Sammelsystem wird von der Industrie fi nanziert und sichert auch die umweltgerechte Entsorgung und das Recycling wertvoller Rohstoffe.

Serviceanschrift und technische Hotline (für in Deutschland verkaufte Geräte)

Alan Electronics GmbH

Service

Daimlerstraße 1K

63303 Dreieich

Deutschland

Sie erreichen unsere Service-Hotline Telefonisch unter [phone] (zum Preis für eine Verbindung ins deutsche Festnetz) oder per E-Mail an [e-mail]

Bevor Sie bei einem Problem ein vermeintlich defectes Gerät zurückschicken, können Sie Zeit und Versandkosten sparen, indem Sie sich per Hotline halten{laffen.

Konformitätserklarung

Hiermit erklart Alan Electronics GmbH, dass der Funkanlageotyp DR 62 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

http://service.alan-electronics.de/CE-Papiere/

Druckfehler vorbehalten.

Die Informationen in dieser Anleitung können ohne Ankündigung geändert werden.

© 2018 Alan Electronics GmbH - Daimlerstraße 1 K - 63303 Dreieich - Deutschland

ALBRECHT® Audio

ALBRECHT DR 62

portable Digital Radio DAB+/FM

Manual English

Content

1. Delivery Content 10
2. Overview Radio 11

2.1. Controls 11
2.2.Backside 12

3.DAB+ Radio Mode. 13

3.1.DAB Station Scan 13
3.2.Tune DAB Station 13
3.3.Station Information 13

3.4.Presents/Favorite 13

4.FM Radio Mode 13

4.1.FM Manual Scan 13
4.2.Presents/Favorite 13
4.3. Radio Text. 13
