BEDIENUNGSANLEITUNG AE 6891 ALBRECHT

Montage des Funkgeräts 4

Stromversorgung....5

Stromanschluss im KFZ 5

Die Bedeutung der Sicherung im Stromkabel 6

Betrieb über Netzteil am 230 V-Stromnetz....6

Antennenanschluss – Rückseite des Geräts 7

Einbauvorschriften der Fahrzeughersteller ....7

Rechtliche Hinweise 8

CE-Kennzeichnung 8

Sicherheits-Hinweise 8

Bedienung 9

Frontansicht 9

Länder-Programmierung durchführen 9

Die wichtigsten Funktionen 10

Empfang mit dem AE 6891 10

Einschalten / Ausschalten....10

Lautstärke einstellen 11

Kanal einstellen....11

Rauschsperre SQ (Squelch) einstellen.... 11

Automatic- Squelch ASQ benutzen....11

Senden mit dem AE 6891 12

Alle über die Tastatur erreichbare Funktionen.... 12

Linke Tastenseite 12

Tasten unter dem Display 13

Tasten auf rechter Geräteseite 14

Wahl der Modulationsart: AM oder FM ? 14

Mikrofonbuchse MIC 15

Externer Lautsprecher....16

Gewährleistung / Garantie 16

Hinweise zur Entsorgung von Elektronikschrott....16

Kurzanleitung AE 6891 - Schnell zum Ziel ....18

Declaration of Conformity / Konformitätserklärung.... 19

Einführung

Herzlichen Glückwunsch zu Ihrem neuen CB-Funkgerät AE 6891. Dieses CB Funkgerät aus unserer Heavy Duty Serie ist ein äußerst stabil und robust aufgebautes Funkgerät und ist nahezu europaweit einsetzbar (außer in Österreich, dort darf zur Zeit bis zur Einführung der neuen EU Bestimmungen nur die von uns speziell programmierte FM Version benutzt werden), was Sie entsprechend dem Land, in dem Sie Ihr Funkgerät benutzen möchten, programmieren können.

Da die neuen europäischen Bestimmungen voraussetzen, dass Sie sich mit den Bestimmungen vertraut gemacht haben, bevor Sie Ihr Gerät zum ersten Mal benutzen, möchten wir Sie dringend bitten, diese Bedienungsanleitung durchzulesen und insbesondere nur die Programmierung zu benutzen, die für Ihr Land vorgesehen ist.

Ihr neues CB-Funkgerät hat folgende Möglichkeiten:

• 40 Kanäle FM / 4 Watt, sowie 40 Kanäle AM, 1 Watt (Programmierung 40/40 EU)
  • 80 Kanäle FM / 4 Watt, sowie 40 Kanäle AM, 1 Watt (Programmierung 80/40 dE)

Diese beiden Einstellungen können Sie über eine Steckbrücke im Hauptgerät auch auf 4W in AM umstellen, sobald die neuen Bestimmungen in Deutschland in nationales Recht umgesetzt wurden.

• 40 Kanäle FM / 4 Watt (Programmierung 40 FM / Werkseinstellung für Österreich EC)
  • 40 Kanäle FM / 4 Watt, sowie 40 Kanäle AM, 4 Watt (Programmierung für Polen Po)
• 40 Kanäle FM / 4 Watt, sowie 40 Kanäle AM, 4 Watt (Programmierung für Spanien E)

Die Einstellungen E und Po entsprechen bereits der neuen CEPT Norm CEPT/ECC DEC 11 (03) und ETSI EN 300 433-2

• 40 Kanäle FM / 4 Watt (Programmierung 40 FM für Großbritannien U)
• Kanalwahl über Drehschalter am Funkgerät + Auf- Ab Tasten am Mikrofon
• Abnehmbares Front-Bedienteil mit separaten Einbaumöglichkeiten und Mikrofonbuchse
• Grosses LCD Anzeigefeld für Kanal, Frequenz, Status, Power und S-Meter Anzeige mit invertierter Anzeige (Schrift weiß, Hintergrund dunkel)
• 6-polige Mikrofonbuchse am Bedienteil nach Albrecht Standard für beliebige Mikrofone, auch für Datenübertragung und Gateway-Betrieb
• Anschluss für externen Lautsprecher
• Anschluss für externes S-Meter
• Scan, Zweitkanalüberwachung und 4 programmierbare Memorykanäle
• EEPROM Flash Memory für die Speicherung der letzten Einstellung- kein Datenverlust bei Stromversorgungs-Unterbrechungen
• Direkte Umstellung der Ländereinstellung im laufenden Betrieb

Versionen für bestimmte Länder mit anderen Merkmalen (z.B. für Österreich ohne Länderumschaltung AE 6891 FM) sind auf Anfrage lieferbar bzw. können von autorisierten Fachhändlern für das betreffende Land geeignet umgebaut werden.

Lieferumfang

Ihr AE 6890 wird betriebsbereit mit folgendem Zubehör geliefert:

• Mobilhalterung für Gerät und separates Befestigungsmaterial für Front-Bedienteil
• Handmikrofon

• Befestigung für Handmikrofon
- Steckbares DC Kabel – Sicherung im Kabel
- Abgesetzte Bedienung über 9 pol-Sub-D Kabel (ca. 2 m lang) im Lieferumfang incl. Schraubbolzen (Montagezubehör)
• Bedienungsanleitung mit Gerätepass

Montage des Funkgeräts

Sie können Ihr AE 6891 entweder im Auto oder auch zu Hause als Feststation betreiben. Für die Montage als Mobilstation im Auto liegt eine Mobilhalterung und diverses Montagezubehör bei. Montieren bzw. stellen Sie das Gerät so auf, dass es möglichst keiner direkten Sonneneinstrahlung ausgesetzt wird, da das zu erhöhter Erwärmung und damit zu einer geringeren Lebensdauer des Geräts führen kann. Die Montage sollte auch nicht in der Nähe einer Heizung erfolgen. Montieren Sie das Gerät im Auto so, dass es möglichst wenig Erschütterungen ausgesetzt ist.

Die Mobilhalterung befestigen Sie mit beiliegenden, selbstschneidenden Schrauben an Armaturenbrett, Rahmentunnel oder einer anderen geeigneten Stelle. Montieren Sie Ihr Gerät keineswegs dort, wo bei einem evtl. Autounfall das Gerät Verletzungen hervorrufen könnte (ausreichende Beinfreiheit ist bei der Montage unbedingt notwendig). Achten Sie darauf, dass Sie bei der Montage keine evtl. dahinter liegenden Leitungen beschädigen!

Schieben Sie dann das Funkgerät in die Mobilhalterung ein. Fixieren Sie es mit den großen Rändelschrauben (die beiliegenden Unterlegscheiben aus Kunststoff benutzen!) fest im gewünschten Betrachtungswinkel. Ist eine Montage des kompletten Geräts nicht möglich, dann können Sie auch die Frontsektion (2 Schrauben auf der Unterseite lösen) vom Gerät trennen und das Funkgerät separat vom Bedienteil im Fahrzeug montieren. Die Mikrofonhalterung montieren Sie ebenfalls mit den beiliegenden Schrauben an einem Ort, den Sie gut erreichen können.

Benutzen Sie zum abgesetzten Anschluss das mitgelieferte ca. 2 m lange 9 polige Sub D Kabel.

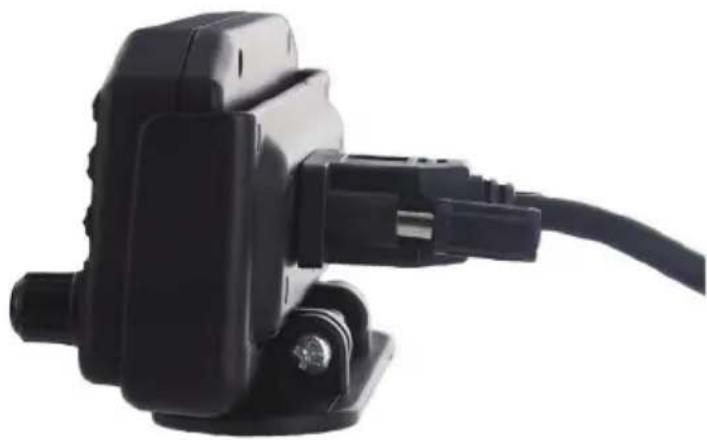

Seitenansicht des abgesetzten Bedienteils. Schrauben Sie das Kabel nach Montage gut fest! In der Montagezubehör-Tüte finden Sie noch die zwei Schraubbolzen für die Steckerbefestigung, falls die Bolzen nicht schon am Kabel aufgeschraubt sind.

Stromversorgung

Die Stromversorgung wird über das steckbare 2-adrige Kabel vorgenommen. Es ist mit einem Sicherungshalter ausgestattet. Das Funkgerät kann in Fahrzeugen (12 Volt) oder als Station auch über ein geeignetes 12 V Netzteil (mindestens für 2 A, stabilisiert) betrieben werden.

Stromanschluss im KFZ

Verbinden Sie das rote Kabel des Stromversorgungskabels mit dem Pluspol der Stromversorgung (also eine Stelle in der Fahrzeugverdrahtung, wo 12 V anliegen) und das schwarze Kabel mit dem Minuspol.

Wir empfehlen dringend, wo immer möglich, das Funkgerät direkt an die Fahrzeugbatterie anzuschließen. Der direkte Anschluss an die Batterie bringt Ihnen meist die stabilste Betriebsspannung und den optimalen Schutz gegen Störgeräusche im Empfang und auch auf der Sendermodulation.

Die modernen Fahrzeug-Stromnetze sind so komplex, dass bei Anschluss an anderen Punkten (wie z.B. Autoradio-Anschlussklemmen oder Zigarettenanzünder) unter ungünstigen Umständen Störungen auftreten können. Diese äußern sich als Prasseln oder „Singen“ bei Empfang, in hartnäckigen Fällen auch bei Senden als typische „Lichtmaschinengeräusche“.

Wenn Sie den vorgeschlagenen direkten Anschluss an die Batterie nicht vornehmen können, probieren Sie bitte den bestmöglichen Anschlusspunkt vor der endgültigen Montage aus. Wenn Sie dazu versuchsweise auch den Motor einschalten, dann können Sie auch prüfen, ob es bei der ausgewählten Stromanschluss-Methode evtl. Empfangs- oder Sendestörungen durch die Zündung oder die Lichtmaschine gibt. Sollten sich hartnäckige Störungen aus dem Bordnetz nicht beheben lassen, dann kann der Service unser DC - Noisefilter zusätzlich installieren (Bestellnr. 70600)

Soll sich das Funkgerät bei Abziehen des Zündschlüssels automatisch mit abschalten, so können sie es auch an die geschaltete Spannung hinter dem Zündschlüssel anschließen. Unser AE 6891 hat eine dauerhafte Flash-EEPROM Speicherung der letzten Einstellung, startet daher bei Wiedereinschalten der Zündung auf der zuletzt benutzten Einstellung.

Auch wenn das Gerät längere Zeit von der Stromversorgung abgetrennt wurde, geht die letzte Einstellung nicht verloren.

Masseanschluss (Minus) des Funkgeräts:

Den schwarzen Draht verbinden Sie mit der Minusseite der Batterie oder mit einem guten Massekontakt am Motorblock oder einem zentralen Masseanschluss im Fahrzeug. Vermeiden Sie möglichst einen Masseanschluss über Blechschrauben an der Karosserie.

Diese Anschlusstechnik sorgt nicht für stabile Masseverbindung und ist oft Ursache für Störungen.

Die Bedeutung der Sicherung im Stromkabel

Die Sicherung im Stromkabel soll Ihr Funkgerät vor ernsten Beschädigungen bei technischen Fehlern oder falschem Anschluss schützen. Wenn eine Sicherung durchbrennt, hat dies immer eine Ursache. In den meisten Fällen liegt z.B. Falschpolung vor und die im Gerät eingebaute Schutzdiode hat angesprochen.

Kommt es aus irgendwelchen Gründen zu einem Kurzschluss im Inneren des Gerätes, brennt durch den erhöhten Strom die Sicherung durch und vermeidet größeren Schaden.

Falls eine Sicherung tatsächlich einmal durchbrennen sollte: Suchen und beseitigen Sie die Ursache dafür und tauschen Sie dann die durchgebrannte Sicherung gegen eine gleichartige (Sicherungen von max. 5 Ampere können verwendet werden) Ersatzsicherung aus.

Reparieren Sie bitte niemals eine durchgebrannte Sicherung mit Silberpapier oder Alufolie! Bei mehrmals durchbrennender Sicherung geben Sie Ihr Funkgerät bitte zur Reparatur zu Ihrem Fachhändler oder direkt zu einem autorisierten Servicepartner.

Hinweise besonders für LKW- und Reisemobil-Fahrer

Die zulässige Betriebsspannung des Funkgerätes darf nach Norm zwischen 10.8 und 15.6 V schwanken, ohne dass sich die Leistungswerte des Funkgeräts ändern. Die Senderstufen Ihres AE 6891 sind elektronisch stabilisiert. Eine Erhöhung der Leistung durch übermäßige Betriebsspannung ist daher unmöglich. Bei solchen Versuchen riskiert man nur einen schweren Gerätedefekt, aber keine Leistungserhöhung! Trucker sollten darauf achten, Ihr Funkgerät niemals direkt an 24 Volt anzuschließen. Bei 24 Volt ist ein geeigneter Spannungswandler 24 V auf 12 V erforderlich. Da in LKW's sehr oft Spannungswandler auch für andere Geräte, z.B. Handy, Fernseher, Autoradio bereits eingebaut sind, sollte man den Stromverbrauch des CB-Funkgeräts mit ca. 1.5 bis 2 A einkalkulieren. Die besonders kompakten und verlustarmen Schaltwandler mit CE-Zeichen sind zwar nach den EU-Bestimmungen für „normale“ KFZ-Stromverbraucher, wie Radios, Kühlboxen oder Kaffeemaschinen entstört, dies reicht aber sehr oft nicht für ungestörten CB-Empfang aus, weil CB Funkgeräte hochempfindliche Empfänger haben. Für einwandfreien CB-Empfang bei Betrieb mit Schaltwandlern und in Fahrzeugen mit Bordrechnern können wir keine Gewähr übernehmen.

Probleme lassen sich nicht in allen Fällen ohne Ausprobieren ausschließen. Wichtig ist, dass auch die Funkantenne soweit wie möglich von anderen Antennen und von der Wandlerverdrahtung entfernt montiert wird und eine gute Massefläche hat. Im Gegensatz zu Handy- und Radioantennen können die üblichen CB-Antennen nicht auf Kunststoffflächen montiert werden, es sei denn, es ist eine Metallfolie auf der Unterseite vorhanden. Für CB-Funk ist die Masseverbindung besonders wichtig. Sofern der LKW noch einen metallischen Spiegelhalter hat, kann der Fuß über einen Winkelhalter dort befestigt werden, nicht aber z.B. auf einem reinen GFK-Dach oder GFK-Windabweiser. Besteht keine Möglichkeit, die Antenne auf einem leitfähigen Untergrund zu montieren, so stehen spezielle massefreie CB-Mobilantennen wie z.B. unsere GL 27 zur Verfügung.

Betrieb über Netzteil am 230 V-Stromnetz

Betreiben Sie Ihr Funkgerät zu Hause nur über ein spezielles CB-Funk-Netzteil mit Stabilisierung, welches mindestens 1.5 - 2 Ampere bei 12 -13.8 Volt Gleichspannung abgeben kann. Ein gut geeignetes Netzteil von Albrecht ist Artikel- Nr. 4744. Unstabilisierte Netzteile oder Autobatterie-Ladegeräte oder die sonst so beliebten Kühltaschen-Netzgeräte sind für Funk ungeeignet und dürfen keinesfalls benutzt werden. Schaltnetzteile können für CB-Funk nur verwendet werden, wenn eine Außenantenne benutzt wird, die den Störnebel dieser Netzteile nicht aufnimmt. Das Plus Kabel (rot) soll mit dem Plus (+) Anschluss des Netzteiles, der schwarze Draht mit dem Minus (-) Anschluss des Netzteils verbunden werden.

Antennenanschluss – Rückseite des Geräts

Schließen Sie Ihre CB-Antenne mit einem PL- Stecker an der 50 Ohm Antennenbuchse auf der Rückseite Ihres AE 6891 an. Die Antenne muss auf den CB-Funkbereich abgestimmt sein, damit Sie höchstmögliche Reichweite erzielen können. Benutzen Sie ein Stehwellenmessgerät zur Kontrolle und zum Einstellen der Antenne. Stimmen Sie die Antenne auf bestes Stehwellenverhältnis auf einem mittleren Kanal ab. Wenn Sie 80 Kanäle benutzen, optimieren Sie auf Kanal 1, bei 40 Kanälen auf Kanal 20 und für LKW Fahrer empfehlen wir generell den Kanal 9.

Auf diesem Kanal sollten Sie ein Stehwellenverhältnis von etwa 1.5 oder geringer erreichen. Selbst wenn das Stehwellenverhältnis sich auf dem obersten (Kanal 40) und untersten Kanal (1 oder 41) auf bis zu 2 verschlechtert, ist Ihre Antenne immer noch geeignet. Zeigt das Stehwellenmessgerät einen Wert im roten Bereich an (SWR > 3), dann gehen bereits mehr als 25 % der Sendeleistung durch Anpassungsverluste verloren. Ein schlechtes SWR kann aber auch ein Zeichen für einen Defekt in Antenne, Kabel, oder einen Kurzschluss im Antennenstecker sein! Ansonsten können Sie aber auch Ihre Antenne auf dem Kanal optimieren, den Sie vorwiegend benutzen.

Es gibt auch breitbandige Antennen, wie z.B. Gamma II im Fachhandel, bei denen keine Abstimmung notwendig ist. Stehwellenmessgeräte gibt es preiswert im Fachhandel, wie Albrecht SWR 30, Artikel- Nr. 4412.

Übrigens: Auch wenn Ihr AE 6891 eine besonders widerstandsfähige Endstufe hat, die selbst Fehlanpassungen von SWR = 3 verkraftet, sollten Sie trotzdem nie ohne Antenne senden!

Einbauvorschriften der Fahrzeughersteller

Wenn Sie ein Funkgerät in ein Fahrzeug einbauen, beachten Sie bitte die Werkshinweise der KFZ- oder LKW-Hersteller zum Einbau von Funkgeräten. Die Fahrzeughersteller können Einbaustellen für Funkanlagen und insbesondere für die Antennen vorschreiben. Bei mit elektronischen Steuerungen ausgerüsteten Autos kann der fehlerhafte Einbau eines Funkgeräts durchaus Störungen im Bordcomputer oder anderen Teilen des Motormanagements hervorrufen. Sollte Ihr KFZ Hersteller solche Vorschriften herausgegeben haben und Sie halten sich nicht daran, können Sie unter Umständen die Betriebserlaubnis Ihres Fahrzeugs riskieren! Fragen Sie Ihren Fahrzeughändler oder -Hersteller im Zweifelsfall.

Rechtliche Hinweise

CE-Kennzeichnung

Dieses Gerät mit der nach der R&TTE Direktive vorgeschriebenen Kennzeichnung versehen:

Das CE Zeichen bedeutet, daß das Funkgerät die grundlegenden

Anforderungen der europäischen Bestimmungen erfüllt. Die sogenannte R&TTE Direktive hat alle früheren nationalen „Zulassungen“ in der EU abgelöst und regelt auch das Inverkehrbringen und die Benutzung von Funkanlagen. So ist der Besitz und der Handel mit ordnungsgemäß gekennzeichneten Geräten wie dem AE 6891 innerhalb der EU und einigen weiteren (nicht EU-) Staaten, die die R&TTE Direktive anerkennen, überall erlaubt, während es für die Benutzung von Funkanlagen noch je nach Programmierung und Land vorübergehend noch unterschiedliche Regelungen geben kann. Für den CB-Funk bedeutet dies: Die technischen Normen EN 300 135 und EN 300 433 gelten zwar europaweit, jedoch noch nicht die Benutzung bestimmter Modulationsarten und Kanalzahlen. Daher gibt es auch immer noch Unterschiede in der Programmierung der Kanalzahlen bei AM und FM, und einige Länder erheben immer noch Gebühren für den CB-Funk. Alle Funkgeräte, für die es noch irgendwo in Europa Einschränkungen für die Benutzung gibt, sind deshalb neben dem CE Zeichen noch mit einem "Aufmerksamkeitszeichen" (siehe oben) gekennzeichnet. Die Hersteller wurden verpflichtet, die Benutzer deutlich auf der Verpackung und in der Anleitung darüber zu informieren, was beim Benutzen der Geräte zu beachten ist.

Dies ist insofern verständlich, denn Frequenzen, die früher in jedem Land für andere Zwecke freigegeben waren, lassen sich nicht so schnell einheitlich neu vergeben.

Die neuen CB Normen wurden im Mai / Juni 2011 verabschiedet und von der CEPT als europäische Entscheidung ECC/DEC11(03) veröffentlicht. Bis alle Länder diese übernommen haben, kann von Land zu Land noch eine Zeit dauern.

Das AE 6891 erfüllt die für CB Funkgeräte harmonisierten europäischen Funk-Standards EN 300 433-2 und EN 300 135-2, sowie EN 301 489 -13 für die elektromagnetische Verträglichkeit und EN 60 950-1: 2006 für die elektrische Sicherheit. Das Gerät sendet demnach keine schädlichen Funkstörungen aus und ist auch umgekehrt einstrahlungsfest, wenn es entsprechend dieser Bedienungsanleitung benutzt wird. Dies ist im Allgemeinen dann der Fall, wenn Sie an die Mikrofonbuchse und die Lautsprecherbuchse keine längeren Leitungen als 3 m anschließen.

Sicherheits-Hinweise

Elektromagnetische Wellen, wie sie von Radiosendern, Handy's und Funkgeräten abgestrahlt werden, können empfindliche andere elektronische Geräte in unmittelbarer Nähe beeinflussen. Vorsichtshalber empfehlen wir daher Personen mit Herzschrittmachern, vor den ersten CB-Funk-Gehversuchen sich über die Störfestigkeit Ihres Herzschrittmachers zu informieren. Obwohl meistens die im CB-Funk benutzten Leistungen unbedenklich sind, schadet es sicher nichts, wenn Sie vorsichtshalber bei Ihrem Arzt nachfragen. Bedenken Sie bitte, dass Sie sich, besonders bei Mobilbetrieb, ja in unmittelbarer Nähe einer Sendeantenne aufhalten. Wenn Ihr Arzt oder der Hersteller eines Herzschrittmachers Schutzabstände zur Antenne vorschlagen sollte, halten Sie diese bitte ein! Senden Sie nicht ohne angeschlossene Antenne und berühren Sie niemals die Antenne, während Sie senden! Beim Funkbetrieb in Fahrzeugen hat die Verkehrssicherheit selbstverständlich absoluten Vorrang!

Auch wenn Sprechfunkgeräte, wie Ihr CB-Gerät, vom so genannten „Handyverbot“ in Deutschland ausgenommen sind, Sie also auch Ihr AE 6891 während der Fahrt vom Gesetz her gesehen benutzen dürfen, sollten Sie jedoch nur dann zum Mikrofon greifen, wenn die Verkehrssituation es gestattet! Bitte beachten Sie, dass in vielen anderen Ländern bei Sprechfunkgeräten keine Ausnahmeregeln gelten. Als Fahrer eines Fahrzeugs dürfen Sie dort kein Funkgerät während der Fahrt bedienen, es sei denn, Sie hätten eine Freisprecheinrichtung.

Erkundigen Sie sich bitte vor Fahrten in andere Länder über die dortigen Vorschriften!

Bedienung

Frontansicht

MT - Multi-Standard-Umschaltung

DIM - Dimmer

MIC – Verstärkung

RB Roger Beep

LCD-Display

EIN-AUS

FC - Funktionstaste

BP - Tastenton

VR - Lautstärke

Mikrofonbuchse SQ-

Squelchregler

Funktionstasten

A/F AM/FM - SC Scan - DW Zweikanal - Kanal 9 - ASQ

FRQ – Frequenz-Kanaldisplay

Memories M1-M4 und LOC (Local-DX)

Drehschalter

CH - Kanäle und

Ton-Taster

Länder-Programmierung durchführen

Ihr Funkgerät lässt sich im jederzeit im laufenden Betrieb zwischen den verschiedenen Länderversionen umschalten.

• Zum Umschalten im laufenden Betrieb die MT Taste drücken.
- Es blinkt jetzt die gerade benutzte Ländereinstellung, z.B. dE.
- Über den Kanaldrehknopf können Sie jetzt alle Länder auswählen, z.B. EU.
- Dann drücken Sie nochmals MT und die Programmierung ist umgestellt.

Die Länderprogrammierung gilt solange, bis Sie eine andere Länderprogrammierung durchführen und bleibt auch bei beliebig langem Abklemmen der Stromversorgung erhalten!

Die Grundeinstellung, mit der Ihr Gerät beim ersten Anschluss an 12 V startet, kann für Lieferungen in bestimmte Länder von uns unterschiedlich voreingestellt sein!

Beim ersten Einschalten starten in Deutschland verkaufte Geräte mit der AM / FM Programmierung:

- dE 80/40 Betrieb auf 80 Kanälen in FM und 40 Kanälen in AM. Der voreingestellte Kanal ist dabei Kanal 9 in AM, dadurch startet das Gerät gleich auf dem internationalen Trucker – und Notrufkanal. Kurz nach dem Einschalten erscheint im Display dE (für Deutschland).

Diese Programmierung ist nur in Deutschland, Tschechien und der Slowakei zulässig und darf in keinem anderen Land benutzt werden (in Tschechien darf nur 80 FM und in SK nur Kanäle 1-40 in FM + Kanäle 70-80 benutzt werden).

- EU 40/40 Betrieb auf 40 Kanälen in FM und 40 Kanälen in AM. Der voreingestellte Kanal auch hier Kanal 9 in AM, dadurch startet das Gerät gleich auf dem internationalen Trucker – und Notrufkanal. Kurz nach dem Einschalten erscheint im Display EU (für Europa)

Diese Programmierung ist für Belgien, Bulgarien, Deutschland, Estland, die Schweiz (mit Liechtenstein), Finnland, Frankreich, Griechenland, Irland, Italien, Lettland, die Niederlande, Polen, Portugal, Rumänien und Spanien vorgesehen. Für Polen gibt es noch eine spezielle Programmierung (siehe weiter unten) bei der die Frequenzen entsprechend dem alten polnischen Standard um 5 kHz nach unten versetzt sind. Für Spanien gibt es ebenfalls noch eine spezielle Programmierung mit 4 Watt AM, diese und die polnische Schalterstellung dürfen aber nur in den jeweiligen Ländern benutzt werden.

• EC 40 FM Betrieb auf 40 Kanälen in FM (frühere CEPT Einstellung)

Nicht alle Länder der Europäischen Gemeinschaft (Einstellung EC) gestatten bereits wieder den Betrieb von AM bei CB Geräten. In Dänemark, Großbritannien, Griechenland, Island, Kroatien, Luxemburg, Litauen, Malta, Norwegen, Schweden, Slowenien, Ungarn und Zypern sollten Sie daher vorläufig nur die EC 40 FM Programmierung benutzen, bis dort die neuen Bestimmungen offiziell freigegeben werden.

• Po 40/40 Betrieb auf 40 Kanälen in FM (4 Watt) und 40 Kanälen in AM (4 Watt) auf den in Polen bisher üblichen Frequenzen, die gegenüber den internationalen Frequenzen um 5 kHz verschoben sind. Diese Einstellung ist nur in Polen zulässig, nirgendwo sonst!
• E 40/40 Betrieb auf 40 Kanälen in FM (4 Watt) und 40 Kanälen in AM (4 Watt). Diese Einstellung ist die neue europaweite CEPT Einstellung. Zur Zeit der Drucklegung dieser Anleitung gilt diese Einstellung bereits in Spanien und Italien. Die anderen Länder werden folgen.
  • U40 FM 40 Kanäle FM zum Betrieb in Großbritannien und Nordirland.

In Österreich ist der Betrieb von umschaltbaren Funkgeräten grundsätzlich überhaupt nicht erlaubt. Sie dürfen Ihr Gerät bei der Durchfahrt durch diese Länder zwar eingebaut lassen, dürfen es aber nicht benutzen. Für Kunden in Österreich liefern wir auf Anfrage eine Version AE 6891 FM ohne Länderumschaltung. Auch autorisierte Händler können Geräte für Österreich umbauen.

Beachten Sie die Länderbestimmungen laut Gerätepass! Die jeweils neuesten Länderbedingungen finden Sie auch auf dem jeweils aktuellen Gerätepass, den Sie von unserer Serviceseite www.hobbyradio.de jederzeit herunterladen können.

Die wichtigsten Funktionen

Empfang mit dem AE 6891

Einschalten / Ausschalten

Der Ein- und Ausschalter ist die Taste

Bitte jeweils etwa 2 Sekunden drücken. Das Display und die Tasten werden beleuchtet. Dann die gewünschte Lautstärke einstellen.

Lautstärke einstellen

- Regler VR etwas nach rechts drehen. Die Lautstärke können Sie im Display an der Zahl der Balken im Display erkennen.

Kanal einstellen

- Mit dem Kanaldrehschalter oder den Mikrofontasten (Aufwärts- und Abwärts-Tasten) stellen Sie den gewünschten Kanal ein.

Der aktuelle Kanal und die Länderprogrammierung werden auf dem Display angezeigt.

- Entsprechende Tastenseite länger drücken, um fortlaufend Kanäle nach oben oder unten zu wechseln. (siehe Display)

Rauschsperre SQ (Squelch) einstellen

Besonders in FM stört das Rauschen auf einem freien Kanal. Mit der Rauschsperre (engl. „Squelch“) (Knopf SQ) können Sie dieses Rauschen unterdrücken - aber auch Signale, die zu schwach für einen ordentlichen Empfang sind.

• Mit dem Regler SQ stellen Sie die Signalstärke ein, ab der ein Signal den Lautsprecher öffnet:
• Je weiter Sie den Regler SQ nach rechts drehen, desto stärker muss ein Signal sein, um im Lautsprecher hörbar zu werden.

Die Einstellung auf höchste Ansprechempfindlichkeit nehmen Sie auf einem freien Kanal vor:

• Stellen Sie mit dem Kanalwähler einen freien Kanal ein, auf dem auch keine Signalanzeige erfolgt.
• Drehen Sie dann den Regler SQ vorsichtig so weit nach rechts, bis das Rauschen gerade verschwindet.

Jetzt bleibt der Lautsprecher auf einem freien Kanal ausgeschaltet, aber er schaltet schon beim Empfang sehr leiser Signale wieder ein. Die richtige Rauschsperreneinstellung ist später auch sehr wichtig für den automatischen Suchlauf – mit „offener“ Rauschsperre kann der Suchlauf nicht arbeiten!

Automatic- Squelch ASQ benutzen

Alternativ gibt es bei Ihrem Funkgerät auch eine automatische Rauschsperreneinstellung, die Sie anstelle der einstellbaren Rauschsperre benutzen können. Hier wird die Einstellung der Schaltschwelle automatisch vorgenommen. Für die meisten Anwendungsfälle ist diese Einstellung gut brauchbar.

- Drücken Sie zum Einschalten die Taste ASQ. Im Display erscheint A.SQ

Das Gerät schaltet auf die Automatikumstellung um und ignoriert die Einstellung des SQ Reglers.

- Zum Zurückschalten drücken Sie wieder ASQ. Im Display erlischt A.SQ

Das Gerät benutzt jetzt wieder die vorherige manuelle Rauschsperreneinstellung.

Senden mit dem AE 6891

Im CB-Funk gilt der alte Grundsatz: Erst hören, dann sprechen.

Haben Sie sich einen Kanal ausgesucht, auf dem Sie mit einem Partner ein Funkgespräch starten wollen, hören Sie erst mal eine Weile "in den Kanal hinein", ob er überhaupt frei ist! Oder Sie fragen einfach, ob der Kanal frei ist!

Mit der großen Sendetaste seitlich am Mikrofon (auch PTT-Taste genannt von Push-To-Talk) schalten Sie zwischen Empfangen und Senden um:

• PTT-Taste drücken, um zu senden. Die TX-Anzeige im LCD Feld leuchtet auf.
• Am Ende der Durchsage Taste wieder loslassen, um auf Empfang zurückzuschalten.

Sprechen Sie bitte nicht zu laut in das Mikrofon! Die Erfahrung zeigt, dass die meisten CB-Anfänger viel zu laut in die Mikrofone sprechen. Das Sprechen mit PTT-Taste sollten Anfänger erst kurz üben: da der Sender auch einen kleinen Augenblick zum Einschalten braucht, drücken Sie erst die Taste, dann fangen Sie nach einer halben Sekunde an zu sprechen. Sind Sie mit Ihrer Durchsage fertig, lassen Sie bitte die Taste los. Jetzt können Sie auf die Antwort der Gegenseite warten! Diese Umschaltzeit ist konstruktiv bedingt bei diesem Gerät notwendig, da zwei Prozessoren (im abnehmbaren Bedienteil und im Hauptgerät) miteinander kommunizieren müssen. Außerdem brauchen die CB Geräte auf der Gegenseite auch eine gewisse Zeit, um umzuschalten und empfangsbereit zu sein.

Alle über die Tastatur erreichbare Funktionen

Im Gegensatz zu anderen Geräten mit vielen Funktionen haben wir beim AE 6891 Wert darauf gelegt, dass jede Taste möglichst nur genau eine einzige Funktion bedient. Die Zahl der Doppelfunktionen über FC (Funktionstaste) + jeweilige Taste ist auf ein Minimum reduziert. Die Bedienung wird dadurch einfach und übersichtlich, man erlernt alles in kürzester Zeit, ohne immer wieder die Bedienungsanleitung lesen zu müssen.

• Alle Funktionen sind direkt auf den beleuchteten Tasten aufgedruckt bzw. unmittelbar neben den Tasten.
  • Die jeweils aktivierte Funktion wird dann im Display angezeigt

Lediglich die in weiß rechts neben den Tasten abgedruckten Funktionen RB, M1 bis M4 und LOC benötigen zusätzlich noch die FC Taste, die vor der eigentlichen Funktion kurz gedrückt werden soll.

Linke Tastenseite

MT Ländercode - Programmiertaste MT kurz drücken: Ländercode blinkt, mit UP /Down oder Kanalschalter gewünschte Ländereinstellung auswählen, mit kurzem Druck auf MT bestätigen.

DIM Umschalter für die Displaybeleuchtung (2 Stufen)

MIC Zuschaltbarer Mikrofonverstärker erhöht die Mikrofonempfindlichkeit bei leisem Sprechen oder in ruhiger Umgebung (nicht geeignet für laute Umgebungen). Bei aktiviertem Verstärker erscheint ein Mikrofonsymbol.

RB FC drücken und danach RB:

Roger Beep ein oder aus: Roger Beep ist ein

Übergabeton, der am Ende jeder Sendung ausgestrahlt wird. Er ist hilfreich, wenn eine Funkverbindung schlechter wird. Die Gegenstation kann den „Roger Beep“ leichter aus dem Rauschen heraushören und weiß dann, dass der Funkpartner aufgehört hat zu sprechen.

Tasten unter dem Display

A/F Modulationsart

(AM oder FM, falls freigeschaltet): Mit der Funktionstaste A/F

können Sie zwischen AM und FM wählen. (Die Betriebsart wird im Display angezeigt). Bei FM Geräten für Österreich ist diese Taste ohne Funktion.

BP

VR Drehknopf lang drücken (>3 sec): Tasten-Bestätigungstöne ein/aus.

Das sind die kurzen Töne, die Sie aus dem Lautsprecher hören beim Drücken einer Taste.

CH Kanalschalter

Drehknopf für Kanaleinstellung mit eingebauter Drucktaste

sc

Kanalsuchlauf SCAN ein/aus: Suchlaufstart über alle Kanäle. Dabei werden alle Kanäle nacheinander abgetastet. Wo Funkbetrieb erkannt wird, bleibt der Suchlauf stehen, sodass Sie das Gespräch mithören können. Auch bei der „ Mikrofonübergabe “ bleibt der Suchlauf noch solange auf dem Kanal, wie das Gespräch dauert.

Wichtig für den Suchlauf ist, dass vorher mit dem Squelchregler die Schaltschwelle richtig eingestellt wird, damit der Suchlauf nur auf wirklich belegten Kanälen stehen bleibt. Etwa 10 Sekunden nach Gesprächsende startet der Suchlauf wieder. Genauso wird der Suchlauf fortgesetzt, wenn das Signal schwächer wird und unter die Schaltschwelle fällt.

Suchlauf

stoppenieder drücken, oder PTT Taste kurz antippen

Stoppt der Suchlauf auf einem belegten Kanal und Sie wollen das Gespräch nicht hören, drücken Sie 2 x SC (d.h. einmal für Stop und das zweite Mal für Neustart)

DW Dual Watch = Zweikanalüberwachung

Dies ist eine abwechselnde Überwachung zweier Kanäle. Das Gerät schaltet immer zwischen dem letzten vorher eingestellten Überwachungskanal und dem Zweitkanal hin und her, sodass Sie beide Kanäle überwachen können. Die Überwachung stoppt auf dem Kanal, auf dem Betrieb festgestellt wird. Überwachungskanal aussuchen, DW drücken, dann normalen anderen Kanal einstellen. Der Empfänger pendelt jetzt immer zwischen dem Überwachungskanal und dem anderen Kanal hin- und her. Abschalten der Zweikanalüberwachung durch Drücken von DW

M1 bis M4

Memory- Kanal aufrufen: FC und danach M1, M2, M3 oder M4 kurz drücken.

Memory ändern: Kanal aussuchen, FC und danach etwas länger (ca. 3 sec) M1, M2, M3 oder M4 drücken. Die Memory- Kanäle eignen sich zum Abspeichern häufig benutzter Frequenzen.

CH 9

Direktwahltaste: Wechselt auf Knopfdruck vom vorher eingestellten Kanal auf Kanal 9 und wieder zurück. Kanal 9 ist internationaler Anruf- und

Notrufkanal: Speziell in Deutschland bedeutet dies: Hier hören besonders viele Stationen zu. Man hat im "Falle eines Falles" große Chancen, auf diesem Kanal gehört zu werden. Auch zum Anrufen anderer Stationen, von denen Sie wissen, dass diese auf Kanal 9 hörbereit sind, können Sie auf Kanal 9 einen Anruf starten. Rufen Sie dort die gewünschte Station. Sobald der Kontakt hergestellt ist, vereinbaren Sie einen freien Kanal für Ihr Gespräch- und schon ist Kanal 9 wieder frei für andere Anrufe. Natürlich funktioniert ein Notrufkanal nur, wenn dort möglichst viele Stationen auf Empfang sind. Hören auch Sie daher möglichst oft diesen Kanal ab- die Kanal 9 Taste hilft Ihnen dabei. Beim nächsten Drücken der CH 9 Taste wechselt Ihr Gerät wieder zurück auf den vorher benutzten Kanal.

Dieser Kanal wird in AM auch von allen LKW-Fahrern benutzt.

ASQ Automatische Squelcheinstellung ein/ aus (siehe auch den Abschnitt über den Automatic-Squelch)

FRQ Mit dieser Funktion kann man zwischen der üblichen Kanalnummern-Anzeige und der Frequenzanzeige umschalten (und zurück).

LOC Empfänger - Empfindlichkeitsumschalter (Eingangsabschwächer) Drücken Sie FC, danach LOC (bedeutet „lokal“ = mit reduzierter Empfindlichkeit für Nahbereich, es erscheint LOC). Zum Abschalten des Abschwächers noch einmal FC + LOC drücken, LOC verschwindet und das Gerät hat wieder volle Empfindlichkeit.

Tasten auf rechter Geräteseite

Ein / Aus- Schalter jeweils etwa 2 Sekunden drücken, dann loslassen.

FC Funktionstaste für einige Zweitfunktionen. Diese ist mit dem VR Regler gekoppelt. 1 x auf den VR Knopf drücken = Zweitfunktion ein, danach gewünschte Funktionstaste drücken.

CH Drehknopf für die Kanalwahl (gleiche Funktion wie die AUF- und AB-Tasten am Mikrofon

TON Tonfilter ein/aus: Man kann damit den Klang bei Empfang etwas filtern, wenn das Rauschen oder) oder Störsignale bei schwachen Signalen etwas zu aggressiv klingen. Das Tonfilter beschneidet die Höhenwiedergabe mit den Störgeräuschen.

BP VR Taste länger drücken: Ein und Ausschalten der Tastenbestätigungstöne

Wahl der Modulationsart: AM oder FM?

Der traditionelle CB-Funk begann in den USA mit 23 Kanälen und der klassischen Modulationsart AM, wie es im Amateurfunk, Seefunk und bei kommerziellen Stationen in den 50er und 60er Jahren üblich war. Heute findet man AM noch im Mittelwellen-, Kurzwellenrundfunk und beim Flugfunk. Im kommerziellen Funk findet man heute nur noch FM und bei Kurzwellen-Weitverkehr SSB (Einseitenband-AM). In Europa griffen die Behörden schon früh restriktiv beim CB-Funk ein und wollten die traditionelle AM Modulation

durch die störungsfreiere FM- Modulation ersetzen. Trotz allem hielten besonders die LKW Fahrer an den CB-Traditionen fest und benutzen bis heute die Amplitudenmodulation, die bei den weniger störenden LKW-Dieselmotoren tatsächlich einige Vorteile gegenüber FM aufweisen konnte: Für das menschliche Ohr einen nicht so aggressiven Klang und das geringere Rauschen auf unbenutzten Kanälen bei Empfang - verglichen mit FM.

Die jahrelangen Forderungen der CB-Funker blieben nicht ungehört:

Immer mehr EU Staaten haben AM inzwischen wieder erlaubt, meist mittlerweile sogar anmelde- und gebührenfrei, weil sich die befürchteten Störungen durch AM nicht mehr zeigten, denn auch bei den früheren "Sorgenkindern", den Stereoanlagen, Videorecordern oder Breitbandantennen, hat sich die Störfestigkeit mit der Digitalisierung in der TV und Satelliten-Empfangstechnik in den letzten Jahren enorm verbessert. Die neue Europanorm erlaubt in wieder AM mit voller Sendeleistung (4 Watt).

Mit der Funktionstaste A/F können Sie zwischen AM und FM wählen. (Die Betriebsart wird im Display angezeigt). Bei FM Geräten für Österreich ist diese Taste ohne Funktion.

Senden können Sie in AM mit Ihrem Funkgerät nur dann, wenn Sie den 80/40 oder 40/40 Mode programmiert haben und einen Kanal ausgewählt haben, auf dem AM sendeseitig auch erlaubt ist.

Sobald Sie versuchen, auf einem der Kanäle 41 bis 80 auf AM umzuschalten, schaltet das Gerät auf den 40 Kanal AM Mode mit den Kanälen 1-40 um (und umgekehrt bei der deutschen Einstellung).

Beide Modulationsarten haben ihre eigene Kanaleinstellung, so dass Sie beim Wechsel immer den zuletzt benutzten FM bzw. AM Kanal erreichen.

Häufig benutzte Kanäle

Kanal 1	Anrufkanal in FM (in Deutschland)
Kanal 9	Not- und Anrufkanal, sowie Trucker Kanal in Deutschland(Trucker benutzen Kanal 9 fast ausschließlich in AM!)
Kanal 19	Trucker Kanal in AM in Frankreich, Spanien und Italien
Datenkanäle	6, 7, 24, 25, 40, 41, 52, 53, 76, 77 (Deutschland)
Gateways	11, 29, 34, 39, 61,71, 80 (Deutschland)
Kanal 40	Anrufkanal in der Schweiz

Externe Anschlüsse

Mikrofonbuchse MIC

Ihr Funkgerät hat eine 6-polige Spezialbuchse, über die auch die Kanäle auf- und ab geschaltet werden. Falls ein anderes als das serienmäßig mitgelieferte Mikrofon benutzt werden soll, beachten Sie bitte, dass in diesem Fall u.U. die Kanalwahl am Mikrofon nicht verfügbar ist. Die Schaltung entspricht dem üblichen GDCH Standard und ist auch bei Ersatzmikrofonen weit verbreitet.

PIN 1 Mikrofon-Audio ca. 3mV / 1000 Ohm mit Spannungsversorgung

PIN 2 PTT-RX (Empfangskontakt gegen Masse = Lautsprecher-Masseseite)

PIN 3 PTT-TX (Sendekontakt gegen Masse)

PIN 4 Zusatzfunktionen Up / Down

PIN 5 Masse und Abschirmung

PIN 6 + Spannung für evtl. Mikrofonverstärker

Die Mikrofonbuchse ist zulässig für den Anschluss beliebiger Mikrofone, auch mit Vorverstärker oder für Datenfunk oder PC-Soundkartenanschluss (z.B. als Gateway).

Bei Daten- und Gatewaybetrieb sollten die Kontakte 4 und 6 nicht benutzt werden. Die Kabellänge an diesem Anschluss darf bis zu 3 Metern betragen (geschirmtes Kabel erforderlich).

In einigen Ländern (z.B. Deutschland, der Schweiz und den Niederlanden) dürfen Sie auch Zusatzgeräte für die Datenübertragung (z.B. Packet Radio) oder Internet-Gateways dort anschließen. Allerdings ist diese Art von Datenübertragung nur auf bestimmten Kanälen und nur für Hobby-Anwendungen erlaubt. Die dafür erlaubten Kanäle sind leider nicht in allen Ländern gleich, bitte erkundigen Sie sich gegebenenfalls (zum Beispiel bei den CB-Vereinen)!

Bitte benutzen Sie nicht den Kanal 40 für Datenübertragungen in der Nähe zur Schweiz, denn dieser Kanal ist dort ein Anrufkanal und nicht für Datenübertragung vorgesehen.

Externer Lautsprecher

Ihr AE 6890 hat eine 3.5 mm Mono-Klinkenbuchse auf der Rückseite, an die Sie einen externen Funklautsprecher anschließen können. Bei Einstecken des Steckers schaltet sich der eingebaute Lautsprecher automatisch aus. Ein externer Lautsprecher sollte 4 bis 8 Ohm Impedanz haben. Unser Zubehörprogramm bietet eine Reihe geeigneter Funklautsprecher.

Bitte beachten Sie, dass der NF Ausgang als trafogekoppelter Verstärker optimal an 4 und 8 Ohm angepasst ist und sehr kräftig ist, also hohe Lautstärken produzieren kann.

Daher sollte ein angeschlossener Lautsprecher mindestens für 4 Watt oder mehr Dauerleistung konzipiert sein!

Externes S-Meter

Die externe S-Meter Buchse (2.5 mm) erlaubt den Anschluss eines externen S-Meters, mit dem genauere Aussagen über die Feldstärke möglich sind.

Gewährleistung / Garantie

Entsprechend den europäischen Gewährleistungsregeln beträgt die gesetzliche Gewährleistungspflicht, für die der Verkäufer zuständig ist, 2 Jahre auf ein neues Gerät. Falls ein Fehler bei Ihrem Gerät auftreten sollte, wenden Sie sich bitte an den Fachhändler und zeigen Sie ggf. Ihre Kaufquittung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Gerät an eine von uns autorisierte Servicestelle weiterleiten. Sie erleichtern unseren Technikern Ihre Arbeit sehr, wenn Sie evtl. Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden! Ist Ihr Fachhändler nicht erreichbar, senden Sie Ihr Gerät bitte direkt an eine der unter www.service.alan-electronics.de angegebenen Serviceadressen. Oder Sie melden den Defekt über unsere Hotline und lassen Sie sich die für Sie günstigste Reparaturanschrift nennen. Bitte senden Sie keine Geräte ohne vorherige Hotline-Kontaktierung zurück. Vergessen Sie nicht, beim Einsenden Ihre Kaufquittung (oder eine Kopie davon) beizufügen.

Da dieses Gerät aus unserer Heavy Duty Serie besonders robust und langlebig konzipiert ist, leisten wir auf dieses Gerät bei in Deutschland gekauften Geräten eine erweiterte

Herstellergarantie von 3 Jahren.

Ausgenommen davon sind Verschleißteile, wie z.B. Beleuchtungsmittel, beschädigte oder verkratzte Gehäuseteile und defekte Mikrofonkabel.

Hinweise zur Entsorgung von Elektronikschrott

Die neue europäische WEEE Direktive regelt das Entsorgen und das Recycling von Elektro- und Elektronikschrott. Damit das von der Industrie finanzierte Entsorgungssystem funktioniert, sollten Sie- wenn einmal Ihr AE 6891 entsorgt werden sollte (was wir nicht hoffen wollen!)- Ihr Gerät nicht in die

Haushaltsmülltonne werfen, sondern bei den kommunalen Sammelstellen abgeben. Dort stehen Container für kostenlose Abgabe bereit!

Das Zeichen mit der durchgestrichenen Mülltonne auf dem Typenschild soll Sie daran erinnern!

© August 2011 Alan Electronics GmbH – Daimlerstr. 1 k - D 63303 Dreieich

Technische Beratungshotline: 01805 012204 (0,14 €/Min. aus dem deutschen

Festnetz, andere Tarife aus Mobilfunknetzen möglich)

e-mail: [e-mail]

Reparaturanschrift: Alan Electronics GmbH, Daimlerstr. 1 k, D-63303

Dreieich bzw. über Hotline erfragen!

Homepage: www.alan-electronics.de

Bei nicht in Deutschland erworbenen Geräten wenden Sie sich bitte an den lokalen Distributor, über den Sie Ihr Gerät erworben haben.

Kurzanleitung AE 6891 - Schnell zum Ziel

Die wichtigsten Funktionen auf einen Blick

Vor dem ersten Einschalten Programmieren entsprechend der Ländereinstellung:

80/40 dE D, CZ, SK

Bitte beachten Sie noch die unterschiedlichen Genehmigungs- und Gebührenregelungen in einigen Ländern (siehe Gerätepass!).

40/40 E E, IT, sowie neue Europa CEPT Norm ab Juli 2011: AM 4 Watt, FM 4 Watt, 40 Kanäle.

Bitte beachten Sie, dass die neue Norm erst noch in den meisten Ländern national umgesetzt werden muss.

40FM EC Frühere CEPT Einstellung für Länder ohne AM

Für vorübergehende Benutzung auf Reisen in alle EU Länder, wenn man nicht weiß, welche Norm bereits dort gilt. In Österreich ist die Benutzung umschaltbarer Funkgeräte leider nicht gestattet, auch nicht im 40 FM Mode.

Ländercode: MT Taste drücken, mit Kanalschalter Ländercode wählen, MT Taste drücken

Funktionen

Gera t einschalten oder ausschalten

VR Lautstärke einstellen

FC Funktionstaste : Drehknopf VR kurz drücken, FC erscheint. Dann Zweitfunktion wählen. Zweitfunktionen sind rechts neben einer Taste weiß bedruckt.

A/F Modulationsart (AM oder FM, falls freigeschaltet) aussuchen

CH / UP / DN Funkkanal aussuchen

SQ Squelch, Rauschsperre: Zum Unterdrücken schwacher Signale weiter nach rechts drehen. Bei Rechtsanschlag werden nur noch entsprechend stärkere Signale durchgelassen. Die beste Einstellung ist da, wo das Grundrauschen gerade verschwindet.

ASQ automatische Squelcheinstellung ein/ aus

Senden PTT Seitliche Sprechtaste am Mikrofon drücken und festhalten, bis Sendung beendet. Sprechabstand: einige cm

SC Kanalsuchlauf SCAN ein / aus: SC kurz drücken, loslassen

DW Zweit- und Normalkanal-Überwachung. Kanal aussuchen, DW drücken, zweiten Kanal wählen

LOC FC + LOC Lokal-DX Umschaltung (Empfängerempfindlichkeit)

BP Tasten-Bestätigungstöne ein/aus: Drehknopf VR länger (3s) drücken

RB FC + RB Roger Beep ein oder aus

CH 9 Direktwahltaste vom vorher eingestellten Kanal auf Kanal 9 und wieder zurück

TON Kanalwähler drücken: Klangfilter ein/aus

FRQ Frequenzanzeige statt Kanalnummer

M1 bis M 4 Memory auswählen: FC + M1, M2, M3 oder M4 kurz drücken

Memory ändern: Kanal aussuchen, danach FC + lang M1, M2, M3 oder M4 drücken.

Declaration of Conformity / Konformitätserklärung

We hereby declare that our product: / Wir erklären hiermit, dass unser Produkt

CB-Radio Albrecht AE 6891

satisfies all technical regulations applicable to the product within the scope of EU Council Directives, European Standards and national frequency applications:/ alle technischen Anforderungen im Geltungsbereich der EU Richtlinien, europäischer Normen und nationaler Frequenzanwendungen einhält:

All essential radio test suites have been carried out. / Alle für das Produkt vorgeschriebenen Funktestreihen wurden durchgeführt.

Alan Electronics GmbH Daimlerstr. 1 k D- 63303 Dreieich

Diese Erklärung wird unter unserer alleinigen Verantwortung abgegeben. Dieses Funkgerät darf wegen der nicht harmonisierten Frequenzanwendungen in AM + FM in den Ländern CH, E und I von Bewohnern nur mit gültiger CB Funkgenehmigung benutzt werden. In D (80 FM, max 40 AM), CZ (nur 80 FM), SK (nur 40 FM + 70-80) BG, EST, F, FIN, GR, IRL, LV, NL, P und PL (40/40) ist der CB Funk anmelde- und gebührenfrei. Dabei ist in Deutschland ist mit der Programmierung 80/40 der ortsfeste Sendebetrieb auf den Kanälen 41 - 80 in bestimmten Regionen entlang der Grenzen der Bundesrepublik Deutschland (außer zu CZ) nicht oder nur mit Sondergenehmigung gestattet.

Mit der Programmierung 40 FM darf dieses Gerät in allen EU Mitgliedsstaaten + Island, Norwegen, Kroatien (außer Österreich, dort ist der Betrieb von CB Funkgeräten mit Länderumschaltung generell nicht erlaubt) anmelde- und gebührenfrei betrieben werden. Bewohner der Schweiz. Liechtensteins, von Italien und Spanien benötigen in ihrem Heimatland eine Genehmigung (CB-Lizenz). Die vorübergehende Benutzung durch Reisende aus anderen europäischen Ländern ist jedoch in diesen Ländern anmelde- und gebührenfrei erlaubt (in GB jedoch nur in FM). Mitführen der Circulation Card für Reisende aus Deutschland ist empfohlen in Spanien, Finnland, der Schweiz und Liechtenstein.

Die europaweit gültige CEPT / ECC DEC 11 (03) ist zur Zeit noch in nationaler Umsetzung.

Dreieich/ Lütjensee, 18. 08. 2011

Für Ihr AE 6891 gelten folgende Programmierungs- und Benutzungsregeln (Angaben ohne Gewähr, Stand August 2011) in den Ländern, die die R&TTE Direktive anwenden:

Land Programmierung Anmelde- und Gebührenpflicht
Betreiben der Funkanlagen mit Anmeldepflicht bzw. Einschränkungen
Italien 40 FM oder	40/40 Anmeldung für Einwohner erforderlich
Österreich	40 FM Funkgeräte mit Länderschaltern dürfen in Österreich generell nicht benutzt werden. Ggf. fragen Sie Ihren Händler nach der auf 40 Kanäle FM begrenzten Version
Schweiz /Liechtenstein	40/40 oder 40 FM Anmeldung und monatliche Gebühren für Einwohner der Schweiz und Liechtensteins
Spanien 40/40 oder 40 FM Anmeldung und regelmäßige Gebühren für Einwohner
Betreiben der Funkanlage ohne Anmeldepflicht
Belgien	40 FM 40/40	Anmelde- und gebührenfrei für alle Benutzer.
Deutschland 40 FM, 80/40, 40/40 anmelde- und gebührenfrei für alle Benutzer, mit Ausnahme des ortsfesten Betriebs auf den Kanälen 41-80 in bestimmten Regionen entlang der Grenzen (außer zu CZ).
Dänemark, Litauen	40 FM	anmelde- und gebührenfrei für alle Benutzer
Finnland	40/40 und 40 FM anmelde- und gebührenfrei für alle Benutzer
Frankreich	40 FM und 40 AM	anmelde- und gebührenfrei für alle Benutzer
Griechenland	40 FM und 40 AM	anmelde- und gebührenfrei für alle Benutzer
Grossbritannien	40 FM	anmelde- und gebührenfrei für alle Benutzer
Irland	40/40 und 40 FM	anmelde- und gebührenfrei für alle Benutzer
Island 40 FM	anmelde- und gebührenfrei für alle Benutzer
Italien 40/40 und 40 FM/ anmelde- und gebührenfrei für Durchreisende
Luxembourg	40 FM	anmelde- und gebührenfrei für alle Benutzer
Niederlande	40/40 und 40 FM anmelde- und gebührenfrei für alle Benutzer
Norwegen, Malta	40 FM	anmelde- und gebührenfrei für alle Benutzer
Bulgarien, Estland, Lettland, Polen, Portugal, Rumänien	40 FM und 40 AM	anmelde- und gebührenfrei für alle Benutzer
Schweden, Slowenien, Kroatien	40 FM	anmelde- und gebührenfrei für alle Benutzer
Schweiz und Liechtenstein	40 FM und 40 AM	vorübergehende Benutzung auf Reisen anmelde- und gebührenfrei
Spanien	40 FM und 40 AM	vorübergehende Benutzung auf Reisen anmelde- und gebührenfrei
Slowakei	40 FM + Kanäle 70-80	anmelde- und gebührenfrei für alle Benutzer
Tschechische Republik	80 / 40 Schalterstellung, jedoch 40 AM nicht benutzen	anmelde und gebührenfrei für alle Benutzer
Ungarn, Zypern	40 FM	anmelde- und gebührenfrei für alle Benutzer

Die Europaweite Benutzung der E Einstellung nach der neuen CEPT / ECC Entscheidung 11 (03) mit 4 Watt AM und 4 Watt FM auf 40 Kanälen ist zur Zeit noch in allen CEPT Ländern in nationaler Implementierungsphase und kann in diesem Gerätepass noch nicht berücksichtigt werden.

© 2011 Alan Electronics GmbH

ALBRECHT®

CB Radio

AE 6891

User Manual

Contents

Introduction....3

Scope of Delivery 3

Radio Installation 4

Power Supply 5

Declaration of Conformity / Konformitätserklärung....17

Introduction

Declaration of Conformity / Konformitätserklärung

We hereby declare that our product: / Wir erklären hiermit, dass unser Produkt

CB-Radio Albrecht AE 6891

satisfies all technical regulations applicable to the product within the scope of EU Council Directives, European Standards and national frequency applications:/ alle technischen Anforderungen im Geltungsbereich der EU Richtlinien, europäischer Normen und nationaler Frequencyanwendungen einhält:

Alle für das Produkt vorgeschriebenen Funktestreihen wurden durchgeführt.

Alan Electronics GmbH

Daimlerstr. 1 k

D- 63303 Dreieich

Diese Erklärung wird unter unserer alleinigen Verantwortung abgegeben. Dieses Funkgerät darf wegen der nicht harmonisierten Frequenzanwendungen in AM + FM in den Ländern CH, E und I von Bewohnern nur mit gültiger CB Funkgenehmigung benutzt werden. In D (80 FM, max 40 AM), CZ (nur 80 FM), SK (nur 40 FM + 70-80) BG, EST, F, FIN, GR, IRL, LV, NL, P und PL (40/40) ist der CB Funk anmelde- und gebührenfrei. Dabei ist In Deutschland ist mit der Programmierung 80/40 der ortsfeste Sendebetrieb auf den Kanälen 41 - 80 in bestimmten Regionen entlang der Grenzen der Bundesrepublik Deutschland (außer zu CZ) nicht oder nur mit Sondergenehmigung gestattet.

Mit der Programmierung 40 FM darf dieses Gerät in allen EU Mitgliedsstaaten + Island, Norwegen, Kroatien (außer Österreich, dort ist der Betrieb von CB Funkgeräten mit Länderumschaltung generell nicht erlaubt) anmelde- und gebührenfrei betrieben werden. Bewohner der Schweiz. Liechtensteins, von Italien und Spanien benötigen in ihrem Heimatland eine Genehmigung (CB-Lizenz). Die vorübergehende Benutzung durch Reisende aus anderen europäischen Ländern ist jedoch in diesen Ländern anmelde- und gebührenfrei erlaubt (in GB jedoch nur in FM). Mitführen der Circulation Card für Reisende aus Deutschland ist empfohlen in Spanien, Finnland, der Schweiz und Liechtenstein. Die europaweit gültige CEPT / ECC DEC 11 (03) ist zur Zeit noch in nationaler Umsetzung.

Point of contact/Ansprechpartner: Dipl.-Phys. Wolfgang Schnorrenberg

Dreieich/ Lütjensee, 18. 08. 2011

Alan Electronics GmbH

Albrecht Radio Passport

Toutes les suites d'essais radio essentielles ont été réalisées. / Alle für das Produkt vorgeschriebenen Funktestreihen wurden durchgeführt.

Alan Electronics GmbH

Daimlerstr. 1 k

D- 63303 Dreieich

Diese Erklärung wird unter unserer alleinigen Verantwortung abgegeben. Dieses Funkgerät darf wegen der nicht harmonisierten Frequenzanwendungen in AM + FM in den Ländern CH, E und I von Bewohnern nur mit gültiger CB Funkgenehmigung benutzt werden. In D (80 FM, max 40 AM), CZ (nur 80 FM), SK (nur 40 FM + 70-80) BG, EST, F, FIN, GR, IRL, LV, NL, P und PL (40/40) ist der CB Funk anmelde- und gebührenfrei. Dabei ist in Deutschland ist mit der Programmierung 80/40 der ortsfeste Sendebetrieb auf den Kanälen 41 - 80 in bestimmten Regionen entlang der Grenzen der Bundesrepublik Deutschland (außer zu CZ) nicht oder nur mit Sondergenehmigung gestattet.

Mit der Programmierung 40 FM darf dieses Gerät in allen EU Mitgliedsstaaten + Island, Norwegen, Kroatien (außer Österreich, dort ist der Betrieb von CB Funkgeräten mit Länderumschaltung generell nicht erlaubt) anmelde- und gebührenfrei betrieben werden. Bewohner der Schweiz. Liechtensteins, von Italien und Spanien benötigen in ihrem Heimatland eine Genehmigung (CB-Lizenz). Die vorübergehende Benutzung durch Reisende aus anderen europäischen Ländern ist jedoch in diesen Ländern anmelde- und gebührenfrei erlaubt (in GB jedoch nur in FM). Mitführen der Circulation Card für Reisende aus Deutschland ist empfohlen in Spanien, Finnland, der Schweiz und Liechtenstein.

Die europaweit gültige CEPT / ECC DEC 11 (03) ist zur Zeit noch in nationaler Umsetzung.

Point de contact /Ansprechpartner: Dipl.-Phys. Wolfgang Schnorrenberg

Dreieich/ Lütjensee, 18. 08. 2011

Alan Electronics GmbH

"Radio Passport" Albrecht CB

Alan Electronics GmbH

Daimlerstr. 1 k

D- 63303 Dreieich

Dreieich/ Lütjensee, 18. 08. 2011

W. Schuwenberg (Firma)

Dipl.-Phys. Wolfgang Schnorrenberg

Alan Electronics GmbH

© Agosto 2011 Alan Electronics GmbH - Daimlerstr. 1 k - D-63303 Dreieich

Alan Electronics GmbH Daimlerstr. 1 k D- 63303 Dreieich
