Note Legali e Informazioni generali

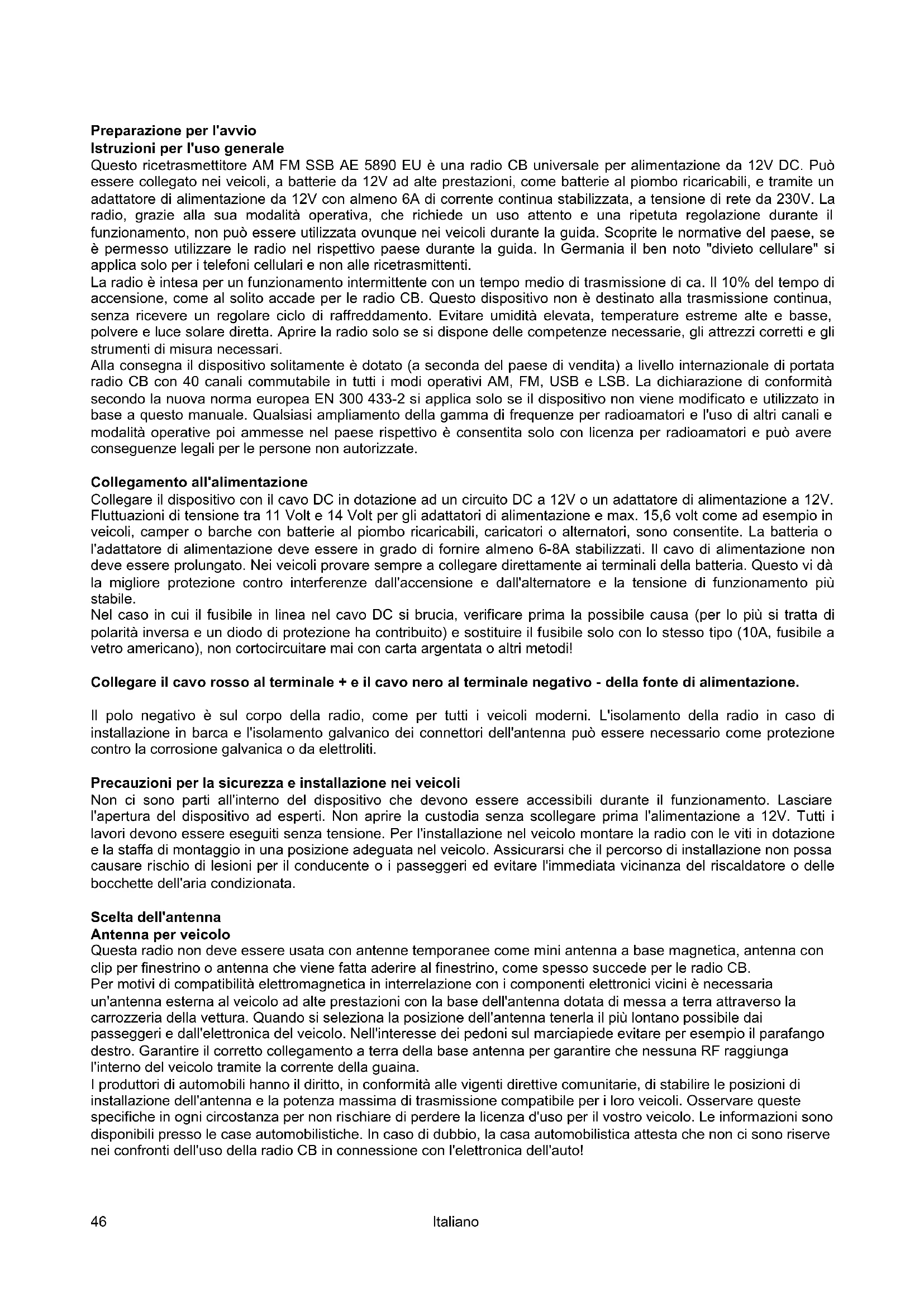

Preparazione per l'avvio

Istruzioni per l'uso generale

Questo ricetrasmettitore AM FM SSB AE 5890 EU è una radio CB universale per alimentazione da 12V DC. Puo essere collegato nei veicoli, a batterie da 12V ad alte prestazioni, come batterie al piombo ricaricabili, etramite un adattatore di alimentazione da 12V con almeno 6A di corrente continua stabilizzata, a tensione di rete da 230V. La radio, grazie alla sua modalità operativa, che richiede un uso attento e una ripetuta regolazione durante il funzionamento, non può essere utilizzata ovunque nei veicoli durante la guida. Scoprite le normative del paese, se è permesso utilizzato le radio nel rispectivo paese durante la guida. In Germania il ben dato "divieto cellulare" si applica solo per i telefoni cellulari e non alle ricetrasmittenti.

La radio è intesa per un funzionamento intermittente con un tempo medio di trasmissione di ca. Il 10% del tempo di accensione, come al solito accade per le radio CB. Questo dispositorio non è destinato alla trasmissione continua,enza riceveve un regolare ciclo di raffreddamento. Evitare umidità elevata, temperature estreme alte e basse, polvere e luce solare diretta. Aprir la radio solo se si dispone delle competenze necessarie, gli attrezzi corretti e gli strumenti di misura necessari.

Alla conspicna il dispositivo solitamente è dotato (a seconda del paese di vendita) a livello internazionale di portata radio CB con 40 canali commutabile in tutti i modi operativi AM, FM, USB e LSB. La dichiarazione di conformità secondo la nuova norma europea EN 300 433-2 si applica solo se il dispositivo non viene modificato e utilizzato in base a questo manuale. Qualsiasi ampliamento della gamma di frequence per radioamatori e l'uso di altri canali e modalità operative poi amesse nel paese rispetto è consentita solo con licenza per radioamatori e può consequencesse legali per le personne non autorizzate.

Collegamento all'alimentazione

Collegare il dispositivo con il cavo DC in dotazione ad un circuito DC a 12V o un adattatore di alimentazione a 12V. Fluttuazioni di tensione tra 11 Volt e 14 Volt per gli adattatori di alimentazione e max. 15,6 volt come ad esempio in veicoli, camper o barche con batterie al piombo ricaricabili, caricatori o alternatori, sono consentite. La batteria o l'adattatore di alimentazione deve essere in grado di fornire almeno 6-8A stabilizzati. Il cavo di alimentazione non deve essere prolongato. Nei veicoli provare sempre a collegare direttamente ai terminali della batteria. Questo vi da la migliorione protezione contro interferenze dall'accensione e dall'alternatore e la tensione di funzionamento più stabile.

Nel caso in cui il fusabile in linea nel cavo DC si brucia, verificare prima la possibile causa (per lo più si tratta di polarità inversa e un diodo di protezione ha contribuito) e sostituire il fusabile solo con lo stesso tipo (10A, fusabile a vetro americano), non cortocircuitare mai con carta argentata o altri metodi!

Collegare il cavo rosso al terminale + e il cavo nero al terminale negativo - della fonte di alimentazione.

Il polo negativo è sul corso della radio, come per tutti i veicoli moderni. L'isolamento della radio in caso di installazione in barca e l'isolamento galvanico dei connettori dell'antenna più essere necessario come protezione contro la corrosione galvanica o da elettroliti.

Precauzioni per la sicurezza e installmente nei veicoli

Non ci sono parti all'interno del dispositivo che devono essere accessibili durante il funzionamento. Lasciare l'apertura del dispositivo ad esperti. Non aprire la custodia perché scollegare prima l'alimentazione a 12V. Tutti i lavori devono essere eseguiti perché tensione. Per l'installazione nel veicolo montare la radio con le viti in dotazione e la staffa di montaggio in una posizione adeguata nel veicolo. Assicurarsi che il percorso di installazione non possa causare rischio di lesioni per il conducente o i passeggeri ed evitare l'immediata vicinanza del riscaldatore o delle bocchette dell'aria condizionata.

Scelta dell'antenna

Antenna per veicolo

Questa radio non deve essere usata con antennene temporanee come mini antenna a base magnetica, antenna con clip per finestrino o antenna che viene fatta aderire al finestrino, come spesso sucede per le radio CB.

Per motivi di compatibilità elettromagnetica in interrelazione con i componenti elettronici vicini è necessaria un'antenna esterna al veicolo ad alte prestazioni con la base dell'antenna dotata di messa a terraattraverso la carrozzeria della vettura. Quando si selezione la posizione dell'antenna tenerla il più lontano possibile dai passeggeri e dall'elettronica del veicolo. Nell'interesse dei pedoni sul marciapiède evitare per esempio il parafango destro. Garantire il corretto collegamento a terra della base antenna per garantire che nessuna RF raggiunga l'interno del veicolotramite la corrente della guaina.

I produttori di automobili hanno il diritto, in conformità alle vigenti direttive comunitarie, di stabilire le posizioni di installazione dell'antenna e la potenza massima di trasmissione compatible per i loro veicoli. Osservare QUESTe specifiche in agli circumstanza per non rischiare di perdere la licenza d'uso per il vostro velocolo. Le informazioni sono disponibili presso le case automatistiche. In caso di dubbio, la casa automatistica attesta che non ci sono riserve nei confronti dell'uso della radio CB in connessione con l'elettronica dell'auto!

Anche se gli effetti dello "smog elettrico" sono controversi, non sottoporre altre persona, che potrebbero considerare il vostro hobby pericoloso, a campi elettromagnetic. Mantenete una notevole distanza dall'antenna se portate un pacemaker. Osservare le informazioni del produttore per quanto riguarda le distance di sicurezza.

Va da se che il rapporto delle onde stazionarie dell'antenna deve essere ottimizzato. La fase finale di AE 5890 EU cui gestire SWR durante il funzionamento fino a 1:2 a pieno regime e a breve termine fino a 1:3 (ad esempio durante la sintonizzazione). Non premere mai il pulsante per parlare nella l'antenna collegata!

La radio è dotata di un connettore SO 239 (per spina PL). Per il collegamento di brevi lunghezze fino a ca. 15m è sufficiente il cavo RG-58/U, per distance maggiori si consiglia il cavo RG-213/U o RG-8/U. Non utilizzato cavi coassiali per TV satellatre o TV, quosti hanno 75 Ohm e non sono adatti per le radio CB.

Uso della stazione base

Si prega di utilizzare solo un antenna esterna con l'AE 5890 EU. Qualsiasi forma di antenna interna crea nel campo vicino campi RF talmente elevati che altri dispositivi elettronici, persino propri, possono eisserne influenzati, nonostante sua presente la sufficiente immunità EMC secondo la direttiva CE! ènota la presenza di un ronzio dovuto al proprio adattatore di alimentazione o microfono nel trasmettitore, all'irradiazione presente nei videoregistratori o impianti hi-fi e altro ancora. Soprattutto in modalità SSB possono verificarsi interferenze in altri dispositivi a causa dei segnali di trasmissione pulsanti, piuttosto che in FM.

Primo collegamento e selezione del codice di paese

Dopo il primo collegamento e l'accensione del dispositivo, HELLO (CIAO)iene visualizzato, quando viene migliorato il codice del paese, che è stato impostato al momento della segna.

I seguenti codici possono essere visualizzati:

d4 Germania 80 canali FM 4 W, 40 canali AM 4 W, 40 canali SSB 12 W, anche per CZ e SK
E Europa secondo la nuova norma CEPT con 40 canali FM 4 W, 40 canali AM 4 W e 40 canali SSB 12 W
- PL Polonia con 40 canali FM 4 Watt, AM 4 Watt e SSB 12 Watt con Offset = 0 kHz
- U Regno Unito con 40 canali nel Regno Unito e 40 canali internazionali, FM 4 Watt, 40 canali AM 4 W e 40 canali SSB 12 W
U5 Stati Uniti d'America, come E, l'impostazione per i paesi che non utilizzato FM, ma solo AM e SSB. Può essere utilizzatoanche in Europa (come E

I dispositivi venduti in Germania sono dotati dell'impostazione tedesca dl . Questa impostazione può essere utilizzataanche in altripeesi che permiettono AM e SSB, fino a quando la nuova norma CEPT è in vigore,a condizione che solo i canali 1-40 siano utilizzati in FM. Non appena la normativa del paese in questione sare in vigore, per gli utenti con impostazione d / 口 rivenditori hanno il permesso di rimuovere il ponticello sulla schedamadre e quindi commutare il dispositivo da但这a impostazione a 4 Watt FM, 4 Watt AM e 12 Watt SSB.

Procedura di commutazione per i codici Paese:

• Spagnere il dispositivo.
• Accendere il disposativo di nuovo tenendo premuto il pulsante di Memoria (9). Il codice del paese esistente viene visualizzato.
• Selezionare il codice del paese desiderato con il selettore di canale.
• Spegnere il dispositivo e riaccenderlo.
• Il dispositorio funziona con il nuovo codice paese.

Nei paesi, dove il passaggio non è ancora consentito,但这a procedura di commutazione è bloccata dall'hardware. Questi dispositivi funzionano solo come sono consegnati.

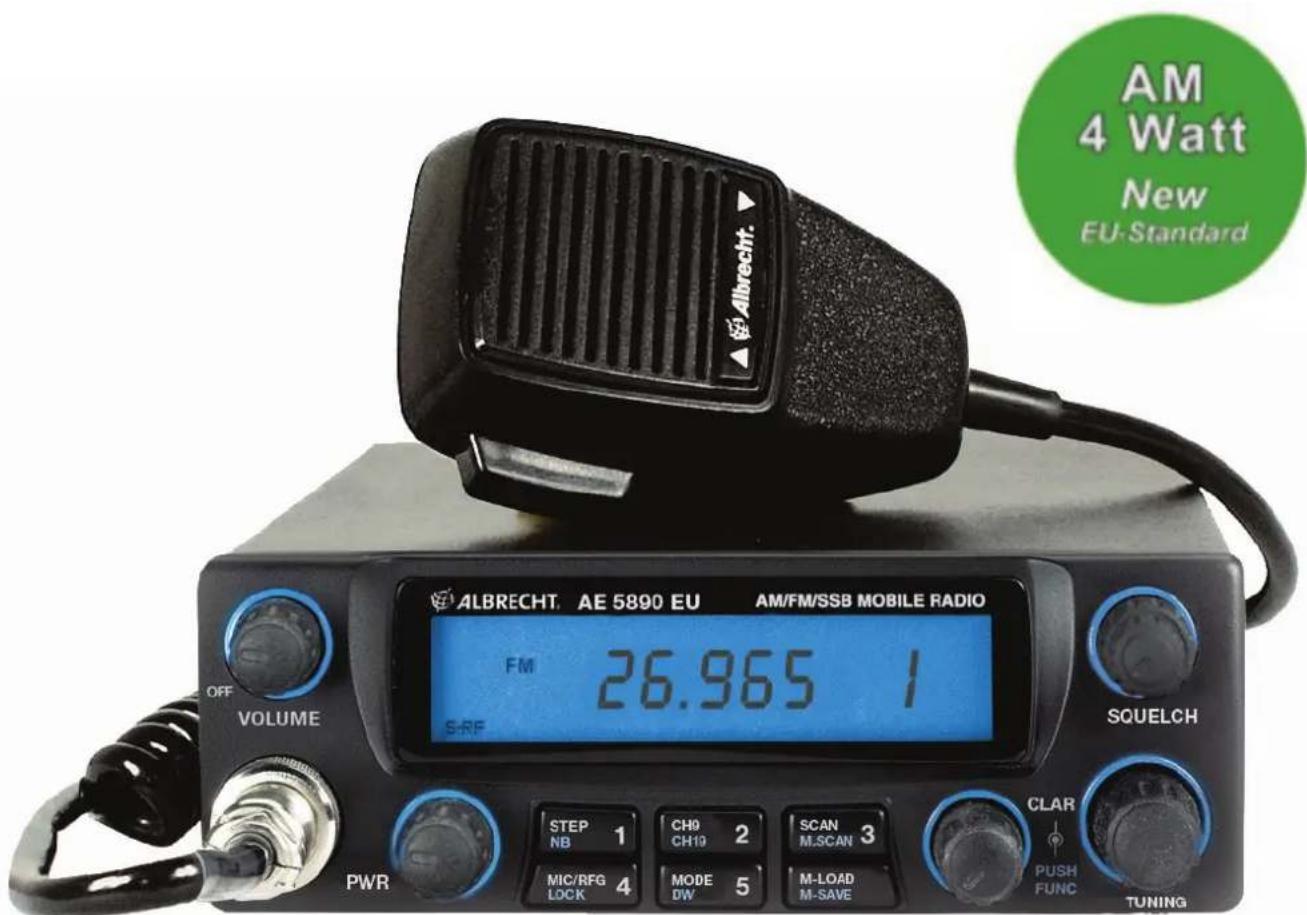

Controll AE 5890

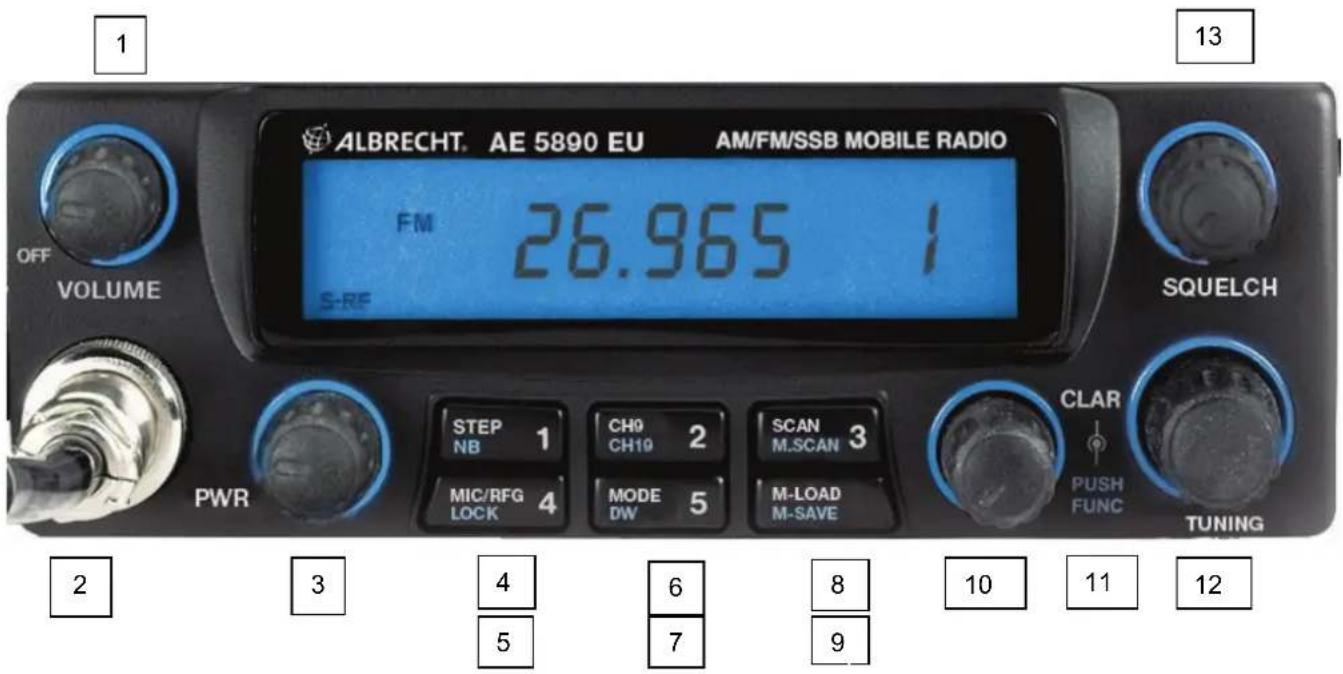

Manopola e selettore

Impostazione On, Volume e Squelch

Accendere o spegnere il disposito con l'interrutto On / Off, che è combinato nella manopola del volume (1). Impostare il volume al livello medio e impostare il pulsante di silenziamento (13) tutto a sinistra fino a quando il rumore di fondo può essere sentito.

Impostare lo squelch (silenziamento), in modo che il rumore non sia udibile. In questa posizione lo squelch si aprèsanche per i segnali deboli e si trovava nella posizione più sensibile.

Quando si apare lo squelch otre questo punto a destra (in senso orario), i segnali devono essere più forti per passare.

Visualizzazione Canale / Freqenza e Passi di Freqenza

In un primo momento il disposativo si avvia in modalità FM e la frequenza, ad esempio 27,065 MHz e il numero di canale a destra 9 è visualizzato sul display LCD. Il disposativo si avvia in modalità normale CB. Solo con una licenza radiofonica amatoriale valida avete il diritto, dopo aver aperto la custodia, di estendere il disposativo con ponticelli in modalità radioamatori. Si prega di leggere la nostra pubblicazione separata nella sezione "Radioamatori" sul nostro server per lo scaricamento www.service.alan-electronics.de.

Un consiglio in quello contesto: Non tutte le funzioni e visualizzazioni del dispositivo sono disponibili in modalità normale CB, ad esempio:

Pulsante Passo (4)

La spaziatura dei canali nella gamma CB corrisponde allo standard abituale della spaziatura internazionale 10kHz in cui (per motivi storici) alcuni canali sono distanziati di 20kHz indeve che di 10kHz . è possibile modificare le frequence con la manopola di SINTONIZZAIONE (12) sul dispositorio o con i tasti SU / GIU sul microfono di 1 canale. Quando si utilizza il pulsante PASSO (4) è possibile modificare la frequenza visualizzataanche in passi da 500Hz e permettere la regolazione più fine.

Esemblio: canale 1, 26,965MHz
- Premere il pulsante Step
- Ora è possibile sintonizzare con il pulsante Tuning (12) tra 26,9600 MHz e 26,9695.
- Éanche disponible il Clarifier (chiarificatore) (10) per l'ulteriore sintonizzazione fine.

Secondo le normative per la radio CB la frequenza di trasmissione non deve essere spostata, di seguenza i passi di disintonizzazione con il pulsante Step funzionano solo per la ricezione.

• Quando si preme il pulsante per parlare il dispositorio torna immediatamente al canale corrispondente.
  Rilasciando il pulsante per parlare la frequenza di ricezione utilizzata in precedenza (incl. il Passo)iene di nuovo mostrata.

Questa commutazione è molto utile per SSB, quando la stazione ricevuta non è esattamente sul canale. In modalità radio amatoriale questi passi sono disponibili ancpe per la trasmissione.

Guadagno Mic/Guadagno RF (5)

Guadagno microfono e gadagno RF sono all'inizio programmati ai valori medi. Si passa alla modalità di impostazione con il tasto 5 (premere una volta per gadagno MIC, due volte per gadagno RF). I valori correnti vengono visualizzati sul display.

Guadagno MIC: mic - 9 e valori compresi tra 3 e 10

Dopo aver premuto il tasto 5 per alcuni secondi è possible impostare il gadagno microfono (o gadagno RF) con il selettore dei canali o i tasti SU/GIù del microfono in passi tra 3 e 10. Per l'uso normale nel veicolo l'impostazione media è sufficiente. Le stazioni di casa spesso usano una maggiore distance dal microfono; là si raccomanda un gadagno del microfono superiore. Si dovrebbe ridurre il gadagno del microfono in ambienti rumorosi (ad esempio nei camion) o quando si utilizza un microfono pre-amplificato. Impostare la modulazione ottimale con un ricevitatore di controllo o con l'aiuto di una stazione contatore.

Guadagno RF (premere l pulsante 5 due voite, poi andare avanti con SU-GIU)

L'impostazione della sensibilità completa del ricevitore (guadagno RF = 10) è sempre consigliabile, quando si utilizes il dispositivo in un ambiente privo di interferenze. Se altri trasmettitori più forti si trovano nelle vicinanze, casa che potrebbe portare ad interferenze di ricezione, si consiglia di ridurre l'impostazione del guadagno RF. Anche se si desidera ascoltare soltanto stazioni in una portata ravvicinata selezionare una bassa impostazione di guadagno RF. In modalità SSB per l'intensità di Campo elevata cui è necessario regolare l'impostazione del guadagno RF per un'ottima qualità di ricezione.

L'impostazione del guadagno RF è molto但她 sudder displayed here: r F 9 da 3 a 10.

Chiarificatore (10)

Questa manopolaiene utilizzata, come detto in precedenza, per la sintonizzazione fine del ricevitore ed è in genere utilizzata solo in modalità SSB se la stazione contatore non è esattamente sulla stessa frequenza di trasmissione. In ondulazioni radio con diverse altre stazioni si verifica spesso che per singole stazioni si deve fare la sintonizzazione fine con il chiarificatore per una migliorare articolazione. In caso contrario, lasciare la manopola in posizione mediana.

LCD, Misuratore Sedi Potenza

La radio è dotata di un ampio display LCD retroilluminato per leggere tutte le impostazioni come canale, frequenza, visualizzazioni dello stato e i valori analogici, come intensità di campo ricevuto (misuratore S) e la potenza di trasmissione. In quello modo è possibile vedere i più importanti parametri del dispositivo in agli giorni. L'impostazione del misuratore S corrisponde allo standard internazionale ad onde corte amatoriale: ca. 100 uV EMK di tensione dell'antenna corrispondono a S 9. Il misuratore S utilizza una visualizzazione in una barra a 10 cître sul display LCD. Quanto più viene ricevuta la stazione contatore, maggiore è la flessione sul misuratore S.

Ai fini del controlo il misuratore S funziona durante le trasmissioni come misuratore di potenza e vi da un valore approximativo della vostra potenza in uscita. Vedrete che per FM avete sempre la stessa visualizzazione per la trasmissione, per AM la deflessione è generalmente più piccola, e per SSB alla fluttua con il ritmo della voce.

Ulteriori Funzioni dei tasti di AE 5890 EU - Prima i più importanti

I pulsanti da 4 a 9 del dispositiivo sono multi-funzione e in parte si adeguano - secondo le modalità di funzionamento - automaticamente o in connessione con il tasto funzione (11). Per evitare confuse nel testo di esta descrizione troverete qui solo il nome correspondente della funzione. Se si deve premere il pulsante MODE, viene visualizzato "MODE" e non la descrizione completa di tutte le funzioni del pulsante come "MODE/DW/5". Inoltre, le funzioni sui pulsanti, che possono essere utilizzati solo in connessione con il tasto funzione FUNC sono stampati in colore blu. Alcune funzioni sono bloccate in modalità CB e non è possible accedervi. Queste funzioni sono riservate per l'impostazione radioamatoriale del dispositiivo.

Selezionare la modalità d'uso

Premere il pulsante MODE (8) per passare tra le modalità AM, FM, USB e LSB. La modalità selezionata viene migliorata sul display. Significano:

AM Modulazione di ampiezza A3 con portante piena

FM Modulazione di frequenza a banda stretta (max. gamma 2,0kHz)

USB Modulazione singola di banda laterale, banda laterale superiore (Upper Side Band)

LSB Modulazione singola di banda laterale, banda laterale inferiore (Lower Side Band)

Le diverse modalità per le radio CB hanno ragioni in parte storiche, poiché la radio CB esiste più dal 1950. La modalità AM (modulazione di ampiezza) corrisponde al processo technique di radio a onde medie e onde corte ed è più occidentale. Il basso rumore residuo è vantage di trasmissione viene variate nel ritmo della voce (termine technique: "modulata"). AM è tradizionalmente la modalità radio che è usata da camionisti in tutto il mondo sulla radio CB. Il basso rumore residuo è vantage di abbastanza per esempio in camion diesel con poca interferenza. Le caratteristiche di ricezione in AM corrispondono abbastanza a quella dell'orecchio umano: stazioni più lontane sembrano più basse delle stazioni vicine; si può percepire ancorta se altre persone stanno parlando sul canale,anche se una stazione locale sembra coprire tutto: almeno il tono che copre più essere sentito e si può ricontrallare in un momento successivo! Uno degli svantaggi di AM è la gamma più breve rispetto a FM o SSB e la maggiore sensibilità di AM nei confronti dell'interferenza di accensione e del computer di bordo.

In FM la potenza di trasmissione è sempre la stessa,anche quando si parla,quindi quasi nessuna interferenza da altri dispositivi è attesa in questa modalità. Invece, quando si parla la frequenza del dispositivo varia,percio è chiamata modulazione di frequenza. A causa di interferenze previste per le modalità AM e SSB, alcuni paesi per molto tempo hanno permesso solo FM. Il vantageg é la gamma più ampia rispetto ad AM e lo stesso volume per stazioni vicine e lontaneosi come una chiara modulazione del suono. Il forte rumore, che può essere sentito con segnale debole o assente, è uno svantaggio. In modalità FM è praticamente impossibile lasciare aperto lo squelch.

SSB (Single Side Band), segna il culmine nell'sviluppo della trasmissione della voce a lunga distanza. La modalità di trasmissione SSB evita lo svantaggio della gamma Bassa di AM e concentra tutto il potere di trasmissione su una larghezza minima di frequenza, dove, durante una pausa nel discorso, la potenza è quasi ridotta a zero. Durante la ricezione un circuito speciale assicura che le "bande laterali" e il "vettore", che sono stati interrotti durante la trasmissione, vengano ripristinati. Questo permette un miglioramentoroneme della portata rispetto ad AM e FM. Non solo il trasmettitore ha una portata magiore, ma anche il ricevitore possiede, a causa della larghezza di banda dimezzata, una migliorie sensibilità. Il prezzo per questo è lo svantaggio che per la ricezione è necessaria una sintonizzazione molto precisa, e che durante la trasmissione le interferenze di dispositivi vicini sono maggiori. A causa della necessaria sintonizzazione fine del ricevitore con il Chiarificatore (10), l'uso di SSB durante la guida di un veicolo è un problema e più - casi come fare una Telefonata - distrarre dal traffico. SSB è piuttosto una modalità d'uso adatta per le stazioni base. Questo è il motivo per cui agli SSB è usato solo da operatori radio esperti - ci si deve allenare e sviluppare un certo grado di intuizione per la sua corretta impostazione.

USB e LSB

In modalità SSB un canale convenzione è diviso in due parti: la cosiddetta banda laterale superiore (Upper Side Band, USB) e la banda laterale inferiore (Lower Side Band, LSB). Entrambe possono essere utilizzate in modo independente. Esempio: si trasmette sul canale 9 in USB. In realtà, per parlare si utilizzato solo le frequenze da 27,065 sono a ca. 27,070MHz, nelle LSB si utilizzato le frequenze al di fatto di 27,065MHz sono a ca. 27,060MHz. Entrambe le bande laterali sono speculari, per cui il trasmettitore e ricevatore devono essere impostati alla stessa banda laterale. Altrimenti si ricevere solo suonienza senso.

Impostare la Potenza di Trasmissione (3)

Il disposito dispone di un controlo continu per la potenza di trasmissione. In modalità normale la manopola PWR (3) deve essere impostata alla destra (in senso orario). In questa impostazione si raggiungono 4 Watt in FM (potenza portante), max. 12 W in SSB (potenza PEP) e 4 Watt (potenza portante RMS) in AM. Girare in senso antiorario per ridurre la potenza a ca. 100mW. Questa operazione è consigliata se si desidera solo essere ascoltati in una portata assolutamente vicina.

A proposito: ci o riduce anche il livllo generale di elettrosmog, quando viene impostata solo la potenza di trasmissione necessaria per il contatto radio!

Come ricevere SSB?

Come la stazione riceventa non si può sapere, con quale banda laterale la stazione contatore sta trasmettendo. Il fatto che la stazione contatore trasmetta in SSB è facilitamente rilevabile, dal momento che lo "strido" è molto diverso da quello dei segnali FM o AM. Ricevere prima in USB. Con molta attenzione girare il Clarifier (chiarificatore). Se si sente un那你 tipo "Topolino", cercare di fare una sintonizzazione fine con attenzione a un passo riconoscibile. Se questo non dovesse funzionare, provare la banda laterale LSB.

Avete bisogno di farlo più volte fino a quando potete sentire chiaramente il vosto partner di dialogo in modalità SSB. Ma in breve tempo sarete ricompensati con i primi collegamenti DX (= traffico a lunga distance).

Uso della Memoria di Frenquenza (9)

Le frequenze o canali di uso frequente possono essere salvati e riottenuti tramite il pulsante MSAVE / MLOAD (9) con le rispettive modalità in 5 memorie di stazione. Le impostazioni non verranno perse in caso di interruzione temporanea, dal momento che il dispositivo funziona con la memoria flash di backup.

Inserire un Canale nelle Memorie di Stazione (1-5) (9)

Sintonizzarsi sul canale desiderato. Premere FUNC + M-SAVE + Memoria di stazione (1-5) per salvare la frequenza.
- Dopo FUNC + M-SAVE per primo viene visualizzato sul display ME col significativo di "Memoria".

Accedere alla Frenenza alla Memoria (9)

Premere M-LOAD e la Memoria di stazione (1-5) per accedere alla memoria di stazione (dopo aver imesso M-LOAD il display mia ME).

Canale Diretto 9 / 19 Chiamata Internazionale CB e Canale d'emergenza)

Il canale più frequentlymente utilizzato 9 (canale di chiamata e il canale del camionista in Germania) e 19 (secondo canale del camionista e canale di chiamata AM in molti altri paesi) possono essere lavoramente selezionati premendo brevamente il tasting.

• Premere una volta per selezionare il canale 9, premere di nuovo per 19, e premere alla volta per tornare al canale precedentemente utilizzato.

I numero di canale per 9 e 19 lampeggiano per confermare la selezione del canale diretto.

Suggerimento: Sintonizzarsi durante le pause di ricezione al canale 9 e aiutare in modalità standby per mantenere aperto quello canale per le emergenze! Non parlare troppo sul canale 9. Dopo aver trovato un accordo col partner radiofonico su un canale diverso, proseguire la conversazione li.

Avvertenze automatiche di fronte a Lavori stradali in Autostrada

I camionisti in Germania usano il canale 9 in AM. In alcune province si possono già trovare gli indicatori di pericolò di fronte a lavori in corso, che avvertono i camionisti via radio CB con annunci e segnali di averporto se si stanno avvincinando troppo velocimento al cantiere. Annunciano "Attenzione zona pericolosa".

Questo servizio è offertoanche in altre lingue sui canali tipici di camionisti stranieri e ha contribuito a ridurre gli incidenti con i camion nei cantieri stradali. Nella maggior parte dei casiquesti avvertimenti sono annunciati solo quando si guida nella corsia dei camion.

Scansione del Canale (Scan) e Scansione della Memoria MScan (8)

Entrambe le funzioni di scansione permiettono la ricerca di banda, a partire alla ultima frequenza o canale. Per eseguire la scansione non di tutti ma solo dei canali di memoria utilizzare FUNC + MScan. Dopo aver trovato un segnale il canale è monitorato per max. 8 secondi, a meno che il segnale scompaia prima. In quello caso la scansione ricomincia fino a che il successivo segnale viene rilevato.

Avviare e Interrompere la Scansione

Premere il tasto SCAN (8) per avviare la scansione. Si può fermare nei seguenti modi:

Premendo il pulsante PTT o premendo il tasto SCAN nuovamente.

Important: la scansione utilizes l'impostazione squelch come criterio di commutazione. In primo luogo impostare il silenziamento a un valore tale per cui lo scanner si fermi quando trova un canale occupato. La scansione non è possible con squelch aperto: la CPU riconisce Questa condizione come un canale occupato e passa agli 8 secondi al canale successivo.

Invertire la Direzione di Scansione

É possiblè modifiéra la direzione di scansione in qualsiasi momento durante la scansione. Basta girare brevamente il selettore di canale nella direzione desiderata oppure utiliser i tasti sul microfono SU/GIù.

Monitoraggio Dual Watch

Per monitorare regolarmente due diversi canali utilizzare Dual Watch DW.

• Selezionare il primo canale, per esempio il canale 26.
• Premere FUNC e poi DW, il display migliorà DW.
• Ora selezionare l'altro canale, per esempio il canale 18.
  Il dispositivo sare ora passera continuamente dal canale 18 al 26, controlling brevamente che ci sua una conversazione e torna al 18. Se il canale 26 è occupato il dispositivo rimane in ricezione e solo dopo torna al 18.

Spagnere il Dual Watch

Premere brevamente il pulsante PTT una volta o premere il tasting DW una volta.

Pulsante Noise Blanker NB (1)

Un suppressore di rumore è un circuito per eliminare o limitare un rumore pulsante a breve termine. Dato che la banda CB è pesantamente sovrapposta al rumore dei macchinari elettrici e dei veicoli il disposativo è dotato di un circuito di questo tipo, che può essere attivato nelle modalità AM e SSB.

Il soppressore di rumore viene attivato / disattivato premendo FUNC + NB (tasto 1).

Funzioni usate di rado (Funzioni del menu)

Si accede alle seguenti funzioni tenendo premuto il tasting SCAN e poi premendo brevamente il tasting SCA nuovamente per saltare 1 passo avanti.

Attivare e disattivare il tono dei tasti bP

• Tenere premuto SCAN per ca. 3 secondi, bP oF o bP on viene visualizzato (a seconda dell'impostazione precedente).
• Selezionare con il selettore di canale e attendere il ripristino del display.

Attivare e disattivare il tono bip Roger

Il "Bip Roger" è un segnale di tono dopo aver rilasciato il pulsante per parlare, che cui assere aggiunto. Il tono segnala all'altra stazione, che avete smesso di parlare.

• Tenere premuto SCAN per ca. 3 secondi, poi premere di nuovo brevamente. r9b oF o r9b on viene visualizzato.
• Selezionare con il selettore di canale e attendere il ripristino del display.

Cambiare il colore della retroilluminazione LUCE (LI 9 H t)

La retroilluminazione del display puo essereambiata nei principali colori ROSSO VERDE BLU e colori misti, in modo che un totale di 7 diversi colori sono disponibili.

• Tenere premuto SCAN per ca. 3 secondi, poi premere due volte di nuovo brevamente. LI 9 H t e un numero compreso tra 1 e 7 viene visualizzato (a seconda della retroilluminazione corrente).
• Selezionare con il selettore di canale e attendere il ripristino del display.

Selezionare un timer di trasmissione (Limitatore del tempo di trasmissione) TOT

Ee possible limitare il tempo massimo di trasmissione consentito sansa interruzioni, se lo si desidera. Il trasmettitore si spegne e si deve rilasciare il tasto PTT una volta per azzerare il timer di time-out in modo da essere in grado di trasmettere allauna volta,se si è premuto il pulsante PTT troppo a lungo.

• Tenere premuto SCAN per ca. 3 secondi, poi premerlo 3 volte ancora brevamente, TOT e un numero compreso tra 0 e 30 vengono visualizzati.
• Selezionare con il selettore di canale e attendere il ripristino del display.

Funzioni radio amatoriale

Le seguenti funzioni descritte sono disponibili solo nella versione radio amatoriale dell'AE 5890EU.

Si prega di notare che in questa modalità l'utente deve soddisfare lui stesso le norme di legge. Modalità aggintive (corrispondenti ai codici paese della versione CB)

28.000-29.690 MHz e 24.890-24.990 MHz.Premere CH9/19 per passare tra le due bande
1 28.000-29.690MHz
2 24.890-24.990MHz
- 3 24.715 - 29.655 MHz in modalità di frequenza e 26.965 - 27.405 MHz in modalità canale. Premere CH9/19 per passare tra le due opzioni
4 24.715 - 29.655 MHz banda U, A-J in modalità canale.

Premere CH9/19 per scorrere attorno alle bande.

• 5 24.710 - 29.650 MHz come 4, ma 0 kHz di compensazione

La potenza di trasmissione è di circa 13W in AM più 30 W in FM e SSB. Per modificare l'impostazione del dispositivo videere la Procedure di commutazione per i codici Paese a pagina 5.

Spostamento ripetitore

Questa funzione è disponibile solo in Modalità 1.

Inserire la Frenanza di Spostamento

• Premere e tenere premutoSCAN per ca. 3 secondi, Il display visualizza "SH." seguito da tre cifre che rappresentano il valore di spostamento in kHz.
• Ruotare il tasto TUNING per regolare la frequenza di spostamento desiderata.

Attivazione dello spostamento ripetitore

• Premere FUNC + CH9/19 per scorrere tra +SHIFT, -SHIFT- e nessuno spostamento.

Passi di sintonizzazione

• Premere il tasto STEP. Le ultimate due cifre della visualizzazione della frequenza lampeggiano. Ruotare il tasto TUNING per regolare la frequenza in passi di 500Hz .
• Premere il tasto STEP due volte. La cifra 10k della visualizzazione della frequenza lampeggia. Ruotare il tasto TUNING per regolare la frequenza in passi di 10kHz .
• Premere il tasto STEP tre volte il tasto. La cifra 100k della visualizzazione della frequenza lampeggia. Ruotare il tasto TUNING per regolare la frequenza in passi di 100kHz .

Fatti interestingi circa le specifiche tecniche

Memorizzazione e Backup dei Dati Impostati

La radio utilizes una memoria flash per salvare le ultime impostazioni. Quindi nessun dato viene Persons in assenza di tensione,anche per un lungo periodo di tempo.La radio pue quindi essere accesa / spenta tramite I'accensione del veicolo o poue essere conservata sanza che le impostazioni cambino (in particolare l'impostazione del paese).

Collegamenti a dispositivi esterni

Presa del Microfono (2)

A 6 poli, standard giapponese, tipo a vite, adatto per electret o altri microfoni con ca. 600 Ohm fino a 1 kOhm di impedenza, ad eccezione del pulsante SU / GIù (pin 4), secondo l'ausale standard "Albrecht".

PIN 1 Microfono NF
PIN 2 Contatto PTT-RX (su GND durante la riscione) -anche per radio con pacchetto disaccoppiamento NF
PIN 3 Contatto PTT-TX (su GND durante la trasmissione)
PIN 4 Pulsante SU / GIU (attentione, circuito speciale per AE 5890 EU)
PIN 5 Terra, schermatura
PIN 6 Alimentazione per microfono electrets (o altri accessori)

Importante: Il circuito corrisponde con lo standard "Albrecht", che è ampiamente utilizzato per radio CB (ad eccezione di PIN 4). Si prega di osservare se si collegano microfoni differenti! Nel caso si voglia collegare un microfono diverso: usare solo microfoni con capsule electrets e lasciare il PIN 4 inutilizzato, se necessario. Dispositivi aggiuntivi, come i modem devono solo essere utilizzati in modalità FM. Si prega di osservare le normative dei rispetti paesi. La trasmissione dei dati non è consentita ovunkue.

Presa dell'altoparlante (Retro)

Presa mono da 3,5 mm, adatta per altoparlanti da 4 a 8 Ohm con almeno 4 sino a 6 Watt. L'altoparlante interno viene automaticamente disattivato quando si collega un altoparlante esterno.

Manutenzione e programmazione

Le seguente note sono solo per il personale di assistenza esperto e / o radioamatori autorizzati. Le impostazioni nella programmazione sono permesse soloagli utenti autorizzati e per l'esportazione commerciale nei paesi, dove sono consentite le rispettive versioni.

Non ci assumiamo alcuna responsabilità per danni diretti e indiretti dovuti a programmazione fatta in maniera inesperta o altre modifiche non espressamente descripte da Albrecht. La garanzia dell'utente finale scade in genere dopo l'aperatura del dispositivo. Sono consentite modifiche durante il periodo di garanzia solo da parte dei rivenditori autorizzati Albrecht!

I radioamatori possono trovare la documentazione per espandere il dispositivo alla banda radioamatori di 10m e 12m sul nostro server per il download www.service.alan-electronics.de sotto radioamatori.

Se necessario, le impostazioni di certo paese (ad esempio CE, 40 canali FM per l'Austria sino all'applicazione della nuova normativa) possono essere determinate dal fornitoretramite I'hardware. All"utente non è permesso di modificare il blocker dell'hardware integrato. Solo il fornitore è autorizzato.

Smaltimento e riciciclaggio

Questa radio è stata prodotta aasse emissioni secondo l'ultima direttiva europea RoHS. Si prega di notare che i dispositivi elettronici ed elettrici non devono essere smaltiti con i rifiuti domestici; restituire questi dispositivi ai punti di raccolta. La restituzione dei dispositivi è gratuite per gli utenti finali, poiché l'industria ne copre iosti di smaltimento. Restituendo il dispositorio a un punto di raccolta si contribuisce al riciclaggio di preziose materie prime.

2 anni di garanzia alla data di acquisto

Il commerciante garantisce quello dispositivo per un periodo di 2 anni alla data di acquisso. Questa garanzia copre tutti i difetti e i componenti difettosi durante il periodo di garanzia, salvo la normale usura come graffi sul display o la custodia, difetti della custodia, antennne spezzate, lampade esaurite, cavi del microfono usurati o danneggiati e difetti dovuti alla corrosione, picchi di tensione dovuti ad una scorretta alimentazione esterna o l'utilizzo di accessori non idonei. Inoltre, sono esclusi alla garanzia i difetti, che sono causati da uso improprio, stadio finale del trasmettitore difettoso a causa di antenne non regolate o un collegamento ad amplificatori proibiti.

Si prega di contattare direttamente il rivenditore per ricorrere alla garanzia. Il rivenditore provvedera a riparare o sostuire il dispositivo o nominerà un indirizzo di assistenza specializzato nel tipo di dispositivo.

E inolte possibl contattare la nostra linea diretta. In caso di invio del dispositivo per la riparazione si prega di includere una prova d'acquisto e aggiungere una descrizione del difetto.

Contatti:

La documentazione tecnica e le informazioni più recenti in materia di regole nei singoli paesi dell'UE si trovano nelle Assistenza nelle pagine web della Albrecht e Midland e direttamente sul server di download www.service.alan-electronics.de.

Produttore:

CTE International

Via R. Sevardi, 7

42124 Reggio Emilia - Italy

http://www.cte.it http://www.midlandradio.it

Servizio di assistenza Telefonica (per le vendite in Germania)

[phone]

Homepage:

www.alan-electronics.de

e-mail:

Download per assistenza:

www.service.alan-electronics.de

Si prega di non restituire alcun dispositivo sulla preventiva autorizzazione della linea diretta! La linea diretta può fornire il nome del lavoratorio di riparazione più conveniente e più velocce per la vostra città e il migliorare partner di assistenza per il tipo di dispositorio.

Ulteriori specifiche tecniche:

Generale:

Gamma di frequenza CB	Da 26,565 (26,965) MHz a 27,415MHz (Regno Unitoanche fino a ca. 27,9MHz)
Stabilità di frequenza	+/-400Hz
Tipi di trasmissione A3E, F3E, J3E
Gamma consentita di tensione d'uso	da 10,8 a 15,6 V DC
Fusibile 10A

Trasmettitore

Potenza di trasmissione CB FM max. 4 Watt	AM	max. 4 Watt
	SSB	max. 12 Watt PEP
Potenza ottenibile dopo	AM	ca. 6 Watt effettivi
Modifica radio amatoriale	FM	ca. 15-25W effettivi
(solo con licenza radioamatori)	SSB	ca. 15-25W PEP
	10 m Banda	28,000 - 29,7MHz
Soppressione armonica		min. 90dB (4nW)
Sensibilità del microfono		ca. 4mV / 1 kOhm
Microfono in dotazione:	Electret con pre-amp integrato
Gamma di controllo dinamico ALC microfono		50dB
Consumo di energia durante la trasmissione max. 3,0A (FM, SSB)	max. 2,5 (AM)

Ricevitore

Sensibilità del ricevitore per 12dB SINAD 0,5μV EMK FM/SSB
0,9μV EMK AM
Selezione del canale vicino per il ricevitore 70dB SSB	60dB FM/AM
Gamma di controllo del chiarificatore	+/- 1 kHz
Gamma d'impostazione dei passi potenza di uscita NF al 10% del fattore di distorsione	fino a 500Hz/passo min. 6 Watt, 4 Ohm min. 4 Watt, 8 Ohm
Dimensioni incl. manopole/prese sporgenti Peso 1,3 kg	24,5 x 15,5 x 5,3 cm

© Alan Electronics GmbH 2014

Questa documentazione non deve essere copiata né duplicates per fini commerciali, in tutto o in parte, alla l'espressa autorizzazione scritta da parte di Alan Electronics GmbH.

Albrecht Radio Passport

Sensibilitad del Microfono

aprox. 4mV / 1 KΩ
