AE 6120 VOX - Radio ALBRECHT - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo AE 6120 VOX ALBRECHT in formato PDF.
| Tipo di prodotto | Radio CB con funzione VOX |
| Marca | Albrecht |
| Modello | AE 6120 VOX |
| Dimensioni | 111 x 104 x 25 mm |
| Peso | 300 g |
| Alimentazione | 12 V continua (tramite presa accendisigari) |
| Gamma di frequenze | 26,565 - 27,405 MHz |
| Modulazione | AM / FM |
| Potenza di emissione | 4 W (AM/FM) |
| Sensibilità del ricevitore | 1 μV per 10 dB SINAD |
| Funzioni principali | VOX, silenziatore automatico e manuale, S-meter, scansione canali, canali di emergenza 9/19, selezione paese, menu impostazioni |
| Funzione VOX | Attivazione/Disattivazione, sensibilità regolabile (9 livelli), ritardo regolabile (9 livelli) |
| Silenziatore automatico (ASQ) | 9 livelli di sensibilità |
| Silenziatore manuale | 34 livelli di regolazione |
| Codici paese disponibili | d, EC, Po, UK, E, I2, In |
| Connettore antenna | UHF (SO-239) |
| Uscita altoparlante esterno | 16 ohm, 2-4 W (uscita BTL) |
| Temperatura di funzionamento | -20 °C a +50 °C |
| Manutenzione e pulizia | Pulire con un panno asciutto e morbido. Non utilizzare prodotti abrasivi o solventi. |
| Sicurezza | Non utilizzare senza antenna collegata; utilizzare solo alimentazione 12 V; non cortocircuitare i pin dell'altoparlante esterno. |
| Garanzia | 2 anni dalla data di acquisto (esclusa usura normale e difetti di manipolazione) |
| Contenuto della confezione | Radio, microfono, cavo accendisigari, supporto di montaggio, guida all'uso |
Domande frequenti - AE 6120 VOX ALBRECHT
Domande degli utenti su AE 6120 VOX ALBRECHT
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Radio in formato PDF gratuitamente! Trova il tuo manuale AE 6120 VOX - ALBRECHT e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. AE 6120 VOX del marchio ALBRECHT.
MANUALE UTENTE AE 6120 VOX ALBRECHT
- Informazioni importanti 51
2.Contenuto della confezione 51 - Controli e connessioni 52
4.Installazione del dispositivo 54
4.1.Installazione dell'antenna 54
- Funzionamento 55
5.1.Accensione e regolazione del volume 55
5.2. Scelta delle impostazioni adatte al proprio paese 55
5.3. Impostazioni nazionali e uso 56
5.4. Scelta di un canale 56
5.5. Squelch 56
5.5.1. Squelch automatico (ASQ) 57
5.5.2. Squelch manuale 57
5.6. Selettore modalita AM/FM 58
5.7. Funzione VOX 58
5.7.1. Sensibilità VOX 58
5.7.2.Ritardo VOX 59
5.8.Canali di emergenza 9/19 .59
5.9. Menu principale 60
5.10. Indicatore di segnale 60
5.11. Modalità di scansione 60
5.12. Ripristino delle impostazioni di fabbrica 61
- Altoparlante esterno 61
- Specifiche tecniche 62
- Garanzia e informazioni sul riciclaggio 63
8.1.WEEE ericiclaggio 63
9. Dichiarazione di conformità CE 64
10. Indirizzo assistenza 64
1. Informazioni importanti
Leggere accuratamente queste istruzioni prima di installare eutilizzare il dispositivo radio AE 6120 VOX.
Utilizzare solo il microfono originale per la radio CB, altrimenti la funzione vivavoce VOX potrebbe non funzionare correttamente.
La sensibilità della funzione VOX è preimpostata per l'utilizzo in veicoli mediamente rumorosi. Se il proprio veicolo è particolarmente silenzioso, è possible augmentare la sensibilità della funzione VOX, in modo da renderlo attivabileanche parlando a voce più bassa.
Per garantire i migliori risultati di utilizzo, si consiglia di montare il microfono a 45 - 70 cm di distance direttamente davanti all'autista.
2. Contenuto della confezione
- Radio CB AE 6120 VOX
- Microfono vivavoce
- Cavo di alimentazione con spina accendisigari
- Staffa di montaggio con viti
- Manuale

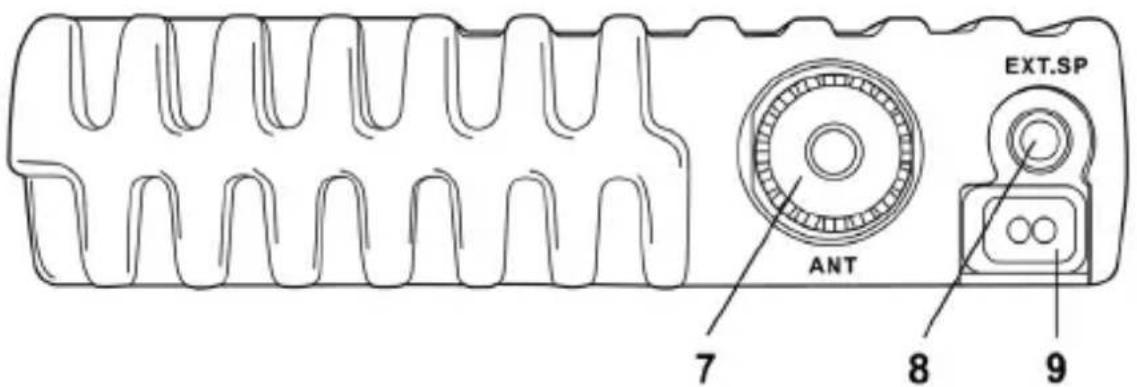

3. Controli e connessioni
La seconda funzione (in parentesi) cui estere attivata con una pressione prolongata del pulsante corrispondente.
| N. Descrizione Funzione | |
| 1 Schermo Indicazione di tutte le funzioni | |
| 2 MODALITÀ/(VOX) | Cambio banda AM/FM/ (attivazione funzione VOX) |
| 3 SQ/ASQ Impostazioni squelch/ASQ | |
| 4 Jack microfono Jack microfono a 6 pin | |
| 5 EMG/(MENU) Canali di emergenza/(Menu principale) | |
| 6 VOL/CH/ | Volume/Canale/Accensione-Spegnimento |
| 7 Presa antenna Connettore per antenna PL | |
| 8 EXT SP Collegamento altoparlante esterno | |
| 9 IN CC Collegamento alimentazione |

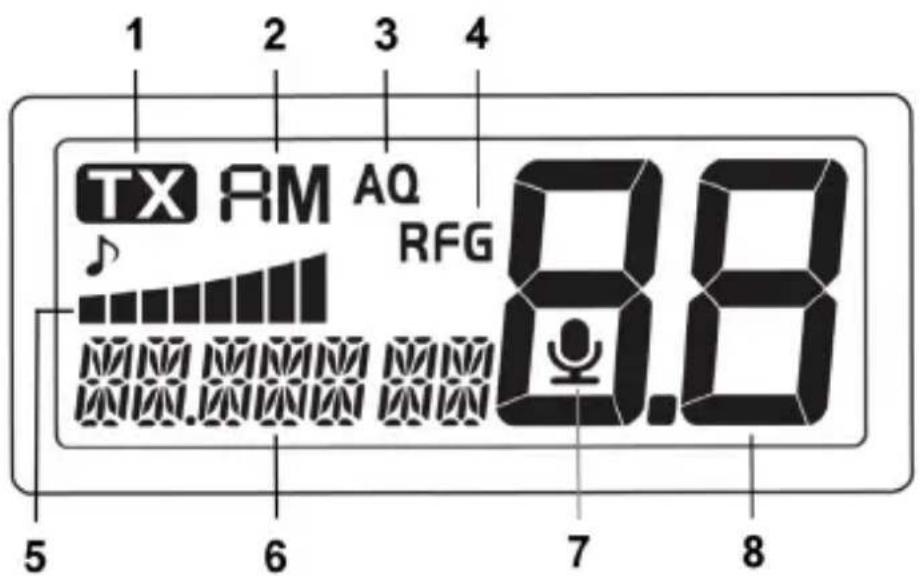

Schermo
| N. Schermo Funzione | |
| 1 TX Stato trasmissione | |
| 2 AM Modalità AM o FM | |
| 3 AQ ASQ attivo | |
| 4 RFG Guadagno RG | |
| 5 Indicatore di sponze | |
| 6 Frequentzà | |
| 7 Funzioni VOX attiva | |
| 8 canare attuale |

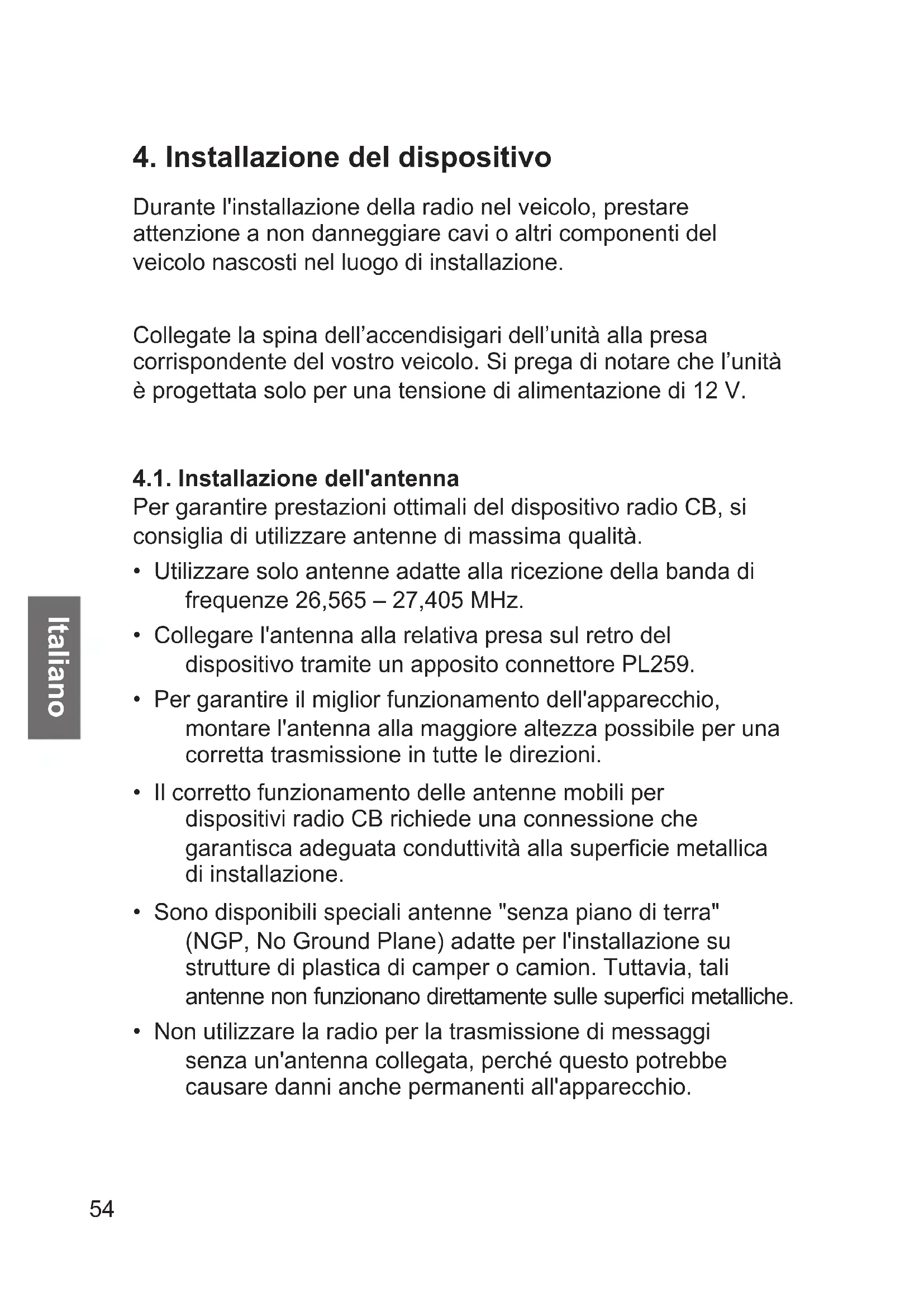

4. Installazione del disposativo
Durante l'installazione della radio nel veicolo, prestare attenzione a non danneggiare cavi o altri componenti del veicolo nascosti nel luogo di installazione.
Collegate la spina dell'accendisigari dell'unità alla presa corrispondente del vosto veicolo. Si prega di notare che l'unità è progettata solo per una tensione di alimentazione di 12 V.
4.1. Installazione dell'antenna
Per garantire prestazioni ottimali del dispositivo radio CB, si consiglia di utilizzato ante nne di massima qualità.
- Utilizzare solo antenne adatte alla ricezione della banda di frequenze 26,565 - 27,405 MHz.
- Collegare l'antenna alla relativa presa sul retro del dispositivo tramite un apposto connettore PL259.
- Per garantire il miglior funzionamento dell'apparecchio, montare l'antenna alla maggiore altezza possibile per una corretta trasmissione in tutte le direzioni.
- Il corretto funzionamento delle antenne mobili per dispositivi radio CB richiede una connessione che garantisce adeguata conducibilità alla superficie metallica di INSTALLazione.
- Sono disponibili speciali antenne "senza piano di terra" (NGP, No Ground Plane) adatte per l'installazione su strutture di plastica di camper o camion. Tuttavia, tali antenne non funzionano direttamente sulle superfici metalliche.
- Non utilizzato la radio per la trasmissione di messaggirawn'antenna collegata, perché questo potrebcecausare dannianche permanenti all'apparecchio.
5. Funzionamento
5.1. Accensione e regolazione del volume
Per accendere la radio, premere brevamente la manopola
Per spegnere la radio, premere a lungo la manopola.
Per augmentare il volume, ruotare la manopola in senso orario.
5.2. Scelta delle impostazioni adatte al proprio paese
La radio AE 6120 VOX supporta tutti gli attuali standard europei per le trasmissioni CB per radioamatori. L'impostazione predefinita è "E".
Procedura per la modifica delle impostazioni nazionali:
- Spagnere la radio
- Tenere premuto verso il basso il pulsante MODE (AM/FM)
- Accendere la radio
- Rilasciare il pulsante MODE
Quindi usare i pulsanti UP/DN per scegliere una delle impostazioni nazionali "d, EC, Po, UK, E, I2, In" - Spagnere e riaccendere la radio per confermare l'impostazione scelta. La radio inizIERÀ ad usare le impostazioni nazionali scelte.
5.3. Impostazioni nazionali e uso
Le impostazioni nazionali possono essere modificate in agli momento applicando la Procedure descritta sopra. Le impostazioni nazionali correnti restano attive finché non sono modificate.
5.4. Scelta di un canale
- Premendo brevamente la manopola CH, il symbolo del canale iniziera a lampeggiare sul display.
- Per modificare il canale, ruotare la manopola o utilizzare i pulsanti UP/DN sul microfono
- Premere di nuovo la manopola CH per confermare la scelta
5.5. Squelch
La radio AE 6120 VOX ha 2 opzioni di squelch
- Squelch automatico (ASQ)
- Squelch manuale (SQ)
Ciascuna opzione rimuove il rumore del canale silenziaro l'altoparlante. La funzione di squelch riattiva l'altoparlante per l'ascolto del segnale ricevuto solo quando alcune condizioni sono verificate.
5.5.1. Squelch automatico (ASQ)
Lo squelch automatico valuta continuamente il livello di rumore.
Alla ricezione di un canale con diminuzione di rumore, la funzione ASQ riattiva l'altoparlante.
Per attivare la funzione ASQ, premere in modo prolongato il pulsante SQ/ASQ e il symbolo AQ appeare sul display.
Utilizzare la manopola o i pulsanti UP/DN per scegliere il livello di ASQ richiesto. Premere di nuovo SQ/ASQ o attendere 5 secondi per confirmare la scelta.
La funzione ASQ ha 9 livelli selezionabili, e il livello 1 rappresenta quello di sensibilità massima.
Vantaggi: massima sensibilità che consente una magiore banda di ricezione.
Svantaggi: ilsystema più essere disturbato da interferenze, quali attività delle macchie solari, disturbi di altri dispositivi elettronici e simili. In tal caso l'altoparlante potra attivarsianche in assenza di segnali ricevuti. In tal caso è possibile utilizzare lo squelch manuale o lo squelch di tonalità.
5.5.2. Squelch manuale
Lo squelch elimina il rumore del canale. Per impostare lo squelch manuale, premere brevamente SQ/ASQ.
Utilizzare la manopola o i pulsanti UP/DN per scegliere il livello di squelch richiesto. Premere di nuovo SQ/ASQ o attendere 5 secondi per confermare la scelta.
Quanto più si ruota la manopola, tanto magiore deve essere l'intensità del segnale ricevuto per attivare lo squelch. Di solito, lo squelch è impostato per silanziare semplicamente l'altoparlante. Lo squelch manuale dispone di 34 livelli.
Vantaggio: Lo squelch manuale può essere impostato in modo da consentire solo l'ascolto di una gamma di stazioni vicine.
Svantaggio: Ilsystema richiede un'impostazione manuale. Impostando un valore eccessivo di squelch, il systema ridurà la sensibilità di ricezione e quando la banda di ricezione.
5.6. Selettore modalità AM/FM
Le modalità AM o FM possono essere scelte premendo il pulsante MODE.
L'impostazione attuale è visualizzata sullo schermo LCD.
Impostando un canale compreso tra 41 e 80 (scelta disponibile solo nella modalità regionale d), il dispositivo passa automaticamente in modalità FM, independentemente dall'impostazione del canale minimo.
Ritornando ai canali compresi tra 1 e 40, ilsystema ripristina la modalità AM, se precedentemente selezionata.
Il grafico a barre su display在哪 l'intensità del segnale in 8 livelli durante la ricezione.
5.7. Funzione VOX
Premere a lungo il pulsante MODE/VOX per attivare o disattivare la funzione VOX. All'attivazione della funzione VOX, la radio passa automaticamente alla modalità di trasmissione non appena individua una voce udibile. In tal modo non occorre sollevare il microfono per trasmettere messaggi.
L'attivo della funzione VOX è individata dal symbolo ful display.
5.7.1. Sensibilità VOX
Il livello VOX permette di selezionare il livello di volume al di sopra del quale il systema attiva automaticamente la trasmissione VOX.
Premere a lungo il pulsante EMG/MENU e quindi usare i tasti UP/DN per scegliere il sottomenu "VOX L".
1 = sensibilità minima, la funzione VOX reagisce solo a livelli di volume molto alto.
9 = sensibilità massima, la funzione VOX reagisce più a livelli di volume molto bassi.
Il valore predefinito è il livello 6.
5.7.2. Ritardo VOX
Premere a lungo il pulsante EMG/MENU e quindi usare i tasti UP/DN per scegliere il sottomenu "VOXT".
La funzione ridardo VOX permette di impostare il tempo dopo il quale la modalità di trasmissione automatica è disattivata in caso di mancato rilevamento di dati udibili:
Possono esser definiti 9 diversi livelli di ritardo. Il valore predefinito è il livello 4.
5.8. Canali di emergenza 9/19
Il pulsante EMG permette di passare ai canali 9, 19 e poi tornare al canale 'normale' precedentemente selezionato. Basta premere il pulsante ripetutamente.
Premere a lungo il pulsante EMG/MENU per accedere al menu principale. Selezionare il sottomenu richiesto con i tasti UP/DN e confirmare la scelta premendo la manopola.
Sono possibili le seguenti impostazioni:
| Schemo | Descrizione Scelta | |
| KEY BP Suoneria dei tasti ATTIVA/DISATTIVA | ||
| ROG BP Roger bip DISATTIVO o scelta di 6 toni | ||
| SCM | Impostazioni di scansione | S9 = Scansione squelch T1 = Scansione orario |
| VOX L Sensibilità VOX 9 livelli selezionabili | ||
| VOX T Ritardo VOX 9 livelli selezionabili | ||
| RF.GAIN Guadagno RF 16 livelli selezionabili | ||
| TOT SET Durata timer | Interrompe la trasmissione dopo una durata da 0 a 10 minuti. | |
| RESET | Impostazioni di fabbrica | Riporta la radio alle impostazioni predefinite |
5.10. Indicatore di segnale
L'indicatore di segnale alla l'attuale intensità del segnale. L'intensità è indicata dal symbolo, nella parte in basso a sinistra del display. Un maggior numero di barre visualizzate indica una magiore intensità del segnale.
5.11. Modalità di scansione
La radio AE 6120 VOX ha una funzione di ricerca automatica dei canali che può essere usata per visualizzare tutti i canali disponibili uno dopo l'altro.
-
Tenere premuto il pulsante UP o DN per 7 secondi. Il sistema emette un bip acustico e sul display appara un punto tra le 2 cifre del canale perindicare che la funzione di scansione è attiva
-
La scansione termina alla ricezione di un segnale e il
sistema permette l'ascolto della conversazione.
Se l'utente non esegue alcuna operazione, il processo di scansione riprende al termine della comunicazione sul canale, oppure dato circa 5 secondi di osservazione, se la comunicazione continua.
- Il processo di ricerca può essere interrotto in agli uomini. Il momento premendo i pulsanti EMG o PTT (sul microfono).
5.12. Ripristino delle impostazioni di fabbrica
Per ripristinare le impostazioni di fabbrica del disposativo, applicare la seguente procedura:
- Premere a lungo il pulsante principale
EMG/MENU per aprire il menu - Selezionare la你可以 “RESET” del menu. Sul display inizia a lampegliare la scritta “RESETS”
- Tenere premuta la manopola lampeggiare
finché la scritta smette di - Aesto punto la radio si riavvia automaticamente
Nella maggior parte dei casi, le impostazioni predefinite delle funzioni radio sono state ripristinate.
6. Altoparlante esterno
Si suggerisce di collegare un altoparlante esterno in base alle condizioni di rumore ambientale. Si possono utilizzare altoparlanti radio normalmente disponibili sul mercato con impedenza di 16 ohm e potenza minima di 2-4 W.
ATTENZIONE: La modalità di uscita audio del dispositivo è di tipo BTL e i due pin dell'altoparlante non possono essere collegati alla messa a terra o al telaio del dispositivo! In caso contrario, il flusso eccessivo di corrente CC nell'altoparlante potrebbe danneggiarlo o danneggiare i loro componenti.
7. Specifiche tecniche
| Modulazione AM/FM | |
| Intervallo di frequenza 26,565 | - 27,405 MHz |
| Tolleranza di frequenza +/- 5,0 ppm | |
| Tensione di ingressso 13,2 V | |
| Dimensioni 111 x 104 x 25 mm | |
| Peso 300 g | |
| Controllo frequenza Sintetizzatore PLL | |
| Temperatura operativa da -20 °C a +50 °C | |
| Connettore di antenna UHF, $O-239 | |
Trasmettitore
| Potenza d'uscita 4 Watt (AM/FM) | |
| Interferenza di trasmissione 4 | nW (-54 dBm) |
| Intervallo di frequenza 300 - 3000 Hz | |
| Distorsione di segnale modulato | 5 % |
| Impedenza in uscita 50 Ohm | |
Ricevitore
| Sensibilità 1 μV per 10 dB | SINAD |
| Risposta in frequenza | Da 300 Hz a 3 kHz |
| Scarto canale adiacente | 60 dB |
| Potenza di uscita audio | 1 Watt |
| Squelch | meno di 1 μV |
8. Garanzia e informazioni sul riciclaggio
Siamo legally obbligati a includere le informazioni relative allo smaltimento e alla garanzia, nonché la dichiarazione di conformità UE con le istruzioni d'uso in paesi diversi per agli dispositivo. Queste informazioni sono riportate sulle pagine seguenti.
2 anni di garanzia alla data di acquisto
Il produttore/rivenditore garantisce quello prodotto per due anni nella data di acquisto. La presente garanzia copre tutti i guasti dovuti a difetti di componenti o di funzionamento che si verificano nel periodo di validità della garanzia, ad eccezione di casi di usura e consumo dei componenti, quali batterie scariche, graffiti dello schermo o della custodia dovuti a fattori esterni come la corrosione, sovratensione dovuta all'utilizzo di alimentatori esterni non idonei o di accessori inadeguati. Difetti dovuti all'uso improprio sono esclusi nella garanzia.
In caso di richiesta di intervento in garanzia, contattare il proprio rivenditore. Il rivenditore riparere o sostituirà il disposativo o lo passera a un centro assistenza autorizzato.
È possibileanchecontattaredirettamenteilservizioassistenza. Includere la prova di acquissto con il dispositivo e descriverere il malfunzionamento in modo quanto più chiaro possibile.
8.1. WEEE ericiclaggio
Le leggi europee non consentono lo smaltimento di dispositivi vecchi o elettrici o elettronici difettosi con i rifiuti domestici. Per lo smaltimento del disposativo, portarlo a un punto di raccolta comunale per lo smaltimento. Questo sistema è finanziato dall'industria e assicura uno smaltimento ecologico e il riciclaggio
di materie prime di valore.
9. Dichiarazione di conformità CE
Standard e dirittive
Alan Electronics GmbH con il presente documento dichiara che il modello di radio AE 6120 VOX è conforme al regolamento 2014/53/EU. Il testo completeness della dichiarazione di conformità UE è
disponibile al seguente indirizzo internet:
http://service.alan-electronics.de/CE-Papiere/
10. Indirizzo assistenza
Hotline tecnica (per dispositivi venduti in Germania)
Chiamare la nostra hotline di assistenza +49 (0) 6103/9481 - 66 (tariffe normali sulla rete urbana tedesca) o INViare una e-mail:
service@albrecht-midland.de
Errori di stampa esclusi.
© 2021 Alan Electronics GmbH
