BEDIENUNGSANLEITUNG AE 6120 VOX ALBRECHT

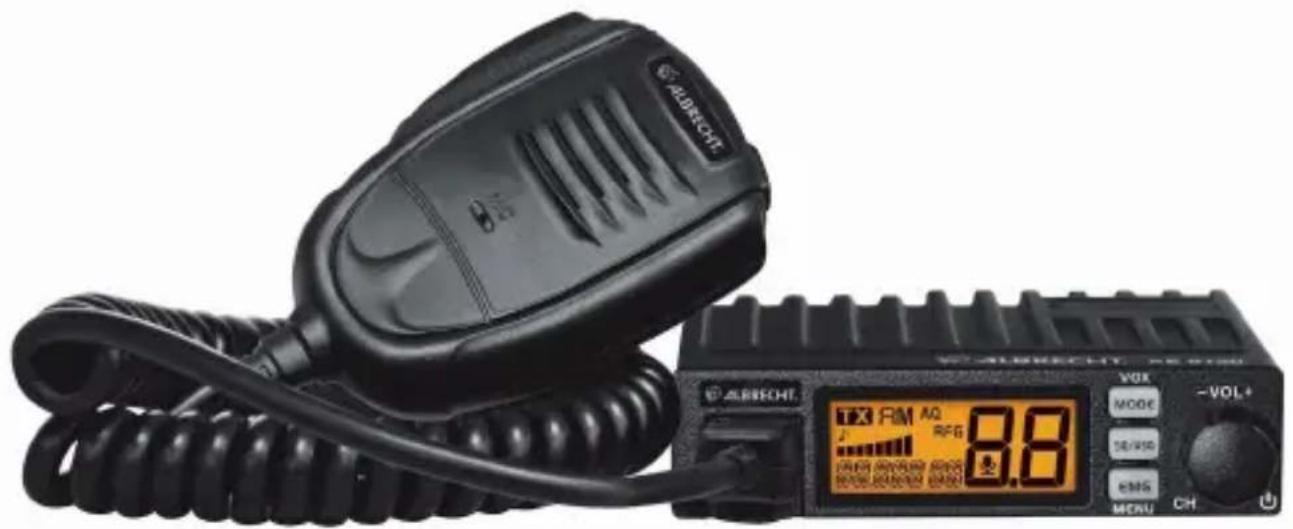

CB Funkgerät AE 6120 VOX CB radio AE 6120 VOX Bedienungsanleitung / Manual Deutsch / English / Français / Italiano2 Deutsch Inhaltsverzeichnis

• 5.1. Einschalten und Einstellen der Lautstärke p. 7
• 5.2. Die Auswahl der richtigen Ländereinstellung p. 7
• 5.3. Ländereinstellung und Nutzung p. 8
• 5.4. Auswahl des Betriebskanals p. 8
• 5.5. Rauschsperre (Squelch) p. 8

1. Wichtige Informationen

Bitte lesen Sie sich diese Hinweise vor Installation und Betrieb Ihres AE 6120 VOX Funkgeräts aufmerksam durch. Bitte verwenden Sie nur das Originalmikrofon an dem CB- Funkgerät, da ansonsten die einwandfreie Funktion der VOX Freisprechfunktion nicht gewährleistet sein könnte. Die Empndlichkeit der VOX-Funktion ist für Fahrzeuge mittlerer Lautstärke voreingestellt. In besonders leisen Fahrzeugen können Sie die Empndlichkeit erhöhen und so die VOX- Funktion bereits bei geringeren Sprachlautstärken auslösen. Für ein optimales Ergebnis montieren Sie das Mikrofon mit einem Abstand von 45 - 70 cm und auf den Fahrer ausgerichtet.

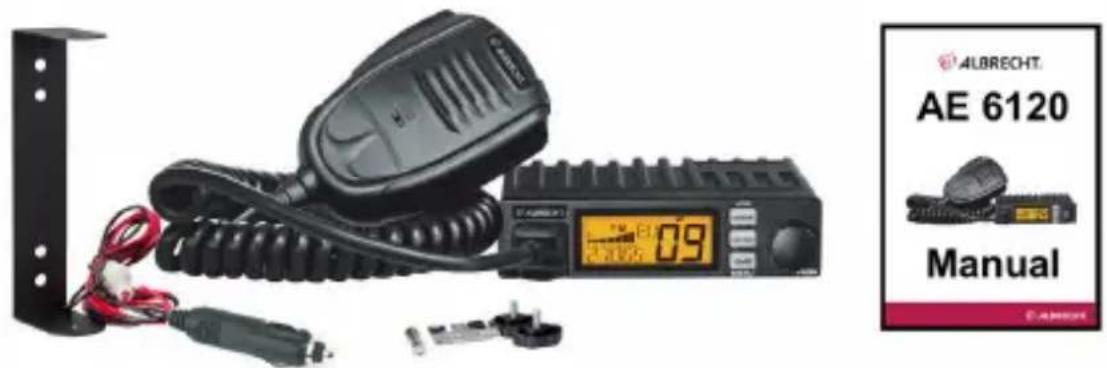

3. Stromversorgungskabel mit Zigarettenanzünder-Stecker

4. Haltebügel mit Montageschrauben

5. Bedienungsanleitung4

3. Bedienelemente und Anschlüsse

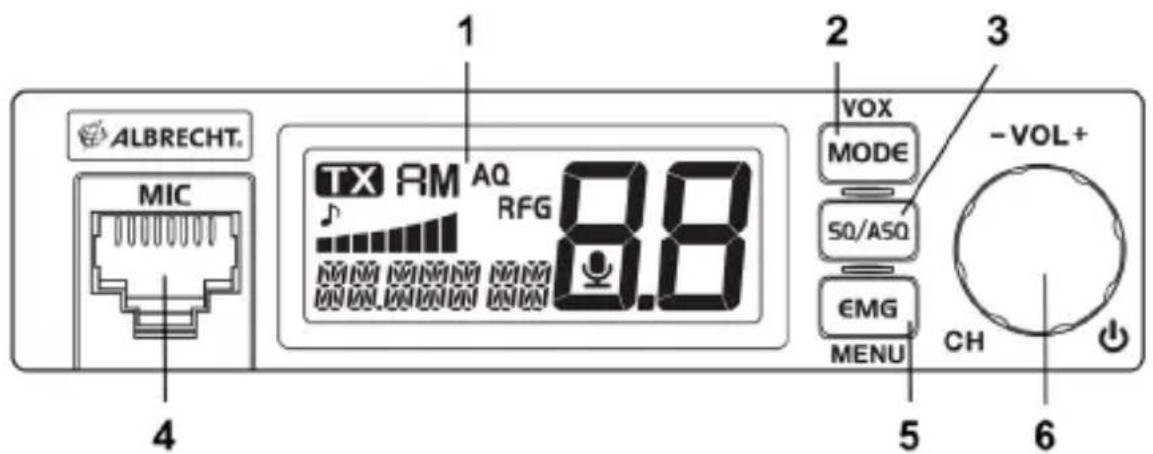

Die Zweitfunktion (in Klammern) wird durch langes Drücken der jeweiligen Taste aktiviert. Nr. Beschreibung Funktion 1 Display Anzeige von allen Funktionen 2 MODE / (VOX) Umschaltung AM/FM / VOX aktivieren 3 SQ / ASQ Einstellung Rauschsperre (Squelch) / ASQ 4 Mikrofonbuchse RJ45 Mikrofonbuchse 5 EMG / (MENU) Notrufkanal 9/19 / Hauptmenü öffnen

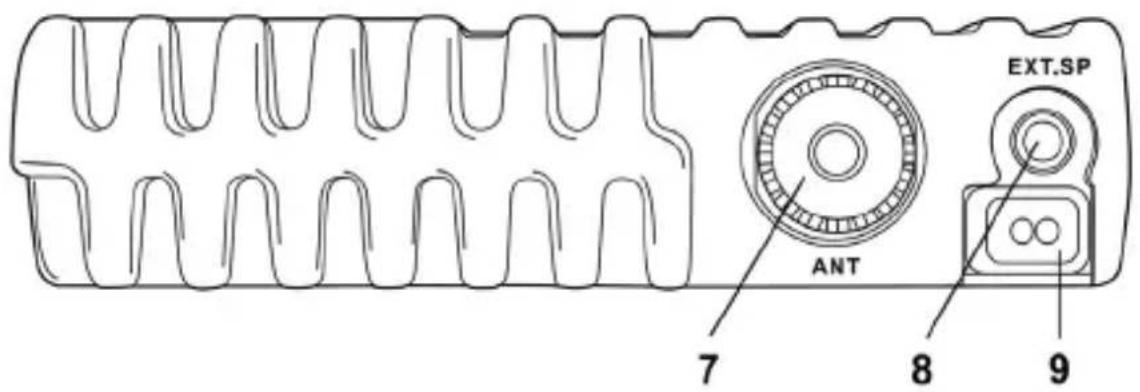

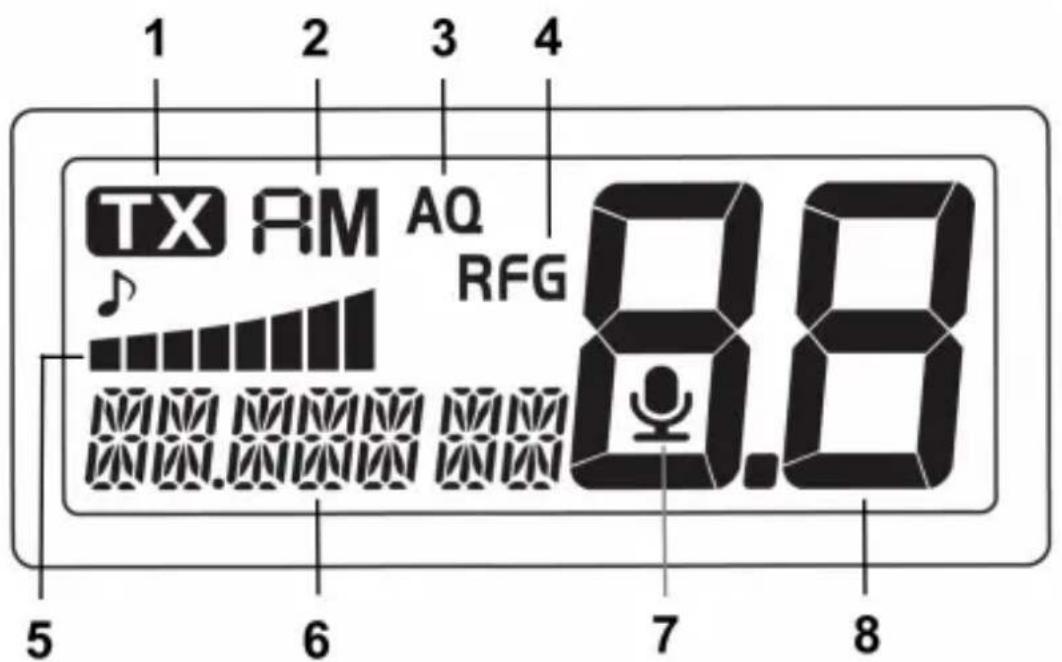

VOL / CH / Lautstärke: drehen Kanalwahl: kurz drücken Ein-/Ausschalten: lang drücken 7 Antennenbuchse PL Anschluss für Antenne 8 EXT SP Anschluss für externen Lautsprecher 9 DC IN Stromanschluss Anzeige Nr. Anzeige Funktion 1 TX Sendestatus 2 AM AM oder FM Modus 3 AQ ASQ aktiv 4 RFG RF Gain 5 S-Meter 6 Frequenzanzeige 7 VOX Funktion aktiviert 8 aktueller Kanal5 Deutsch6 Deutsch

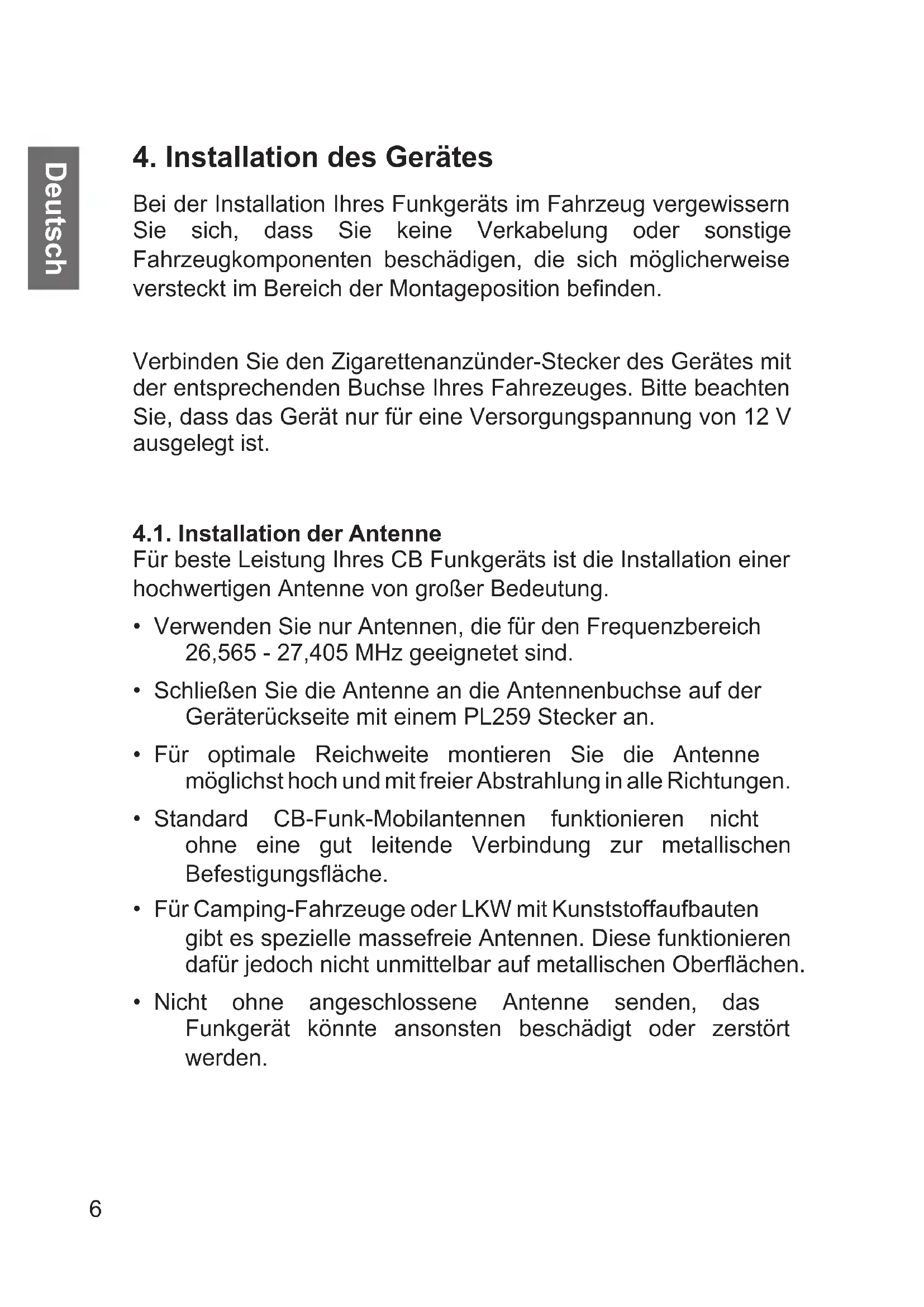

4. Installation des Gerätes

Bei der Installation Ihres Funkgeräts im Fahrzeug vergewissern Sie sich, dass Sie keine Verkabelung oder sonstige Fahrzeugkomponenten beschädigen, die sich möglicherweise versteckt im Bereich der Montageposition benden. Verbinden Sie den Zigarettenanzünder-Stecker des Gerätes mit der entsprechenden Buchse Ihres Fahrezeuges. Bitte beachten Sie, dass das Gerät nur für eine Versorgungspannung von 12 V ausgelegt ist. 4.1. Installation der Antenne Für beste Leistung Ihres CB Funkgeräts ist die Installation einer hochwertigen Antenne von großer Bedeutung.

• Verwenden Sie nur Antennen, die für den Frequenzbereich 26,565 - 27,405 MHz geeignetet sind.

• Schließen Sie die Antenne an die Antennenbuchse auf der Geräterückseite mit einem PL259 Stecker an.

• Für optimale Reichweite montieren Sie die Antenne möglichst hoch und mit freier Abstrahlung in alle Richtungen.

• Standard CB-Funk-Mobilantennen funktionieren nicht ohne eine gut leitende Verbindung zur metallischen Befestigungsäche.

• Für Camping-Fahrzeuge oder LKW mit Kunststoffaufbauten gibt es spezielle massefreie Antennen. Diese funktionieren dafür jedoch nicht unmittelbar auf metallischen Oberächen.

• Nicht ohne angeschlossene Antenne senden, das Funkgerät könnte ansonsten beschädigt oder zerstört werden.7 Deutsch

5.1. Einschalten und Einstellen der Lautstärke Zum Einschalten drücken Sie den Drehregler kurz. Zum Ausschalten halten Sie die Taste für ca. 3 Sekunden gedrückt. Die Lautstärke erhöhen Sie durch Drehen des Reglers im Uhrzeigersinn. 5.2. Die Auswahl der richtigen Ländereinstellung Die AE 6120 VOX unterstützt alle aktuellen europäischen CB- Funk Standards. Die werksseitige Standardeinstellung ist ‘EU’. Vorgehensweise zum Umschalten der Ländereinstellung:

• Schalten Sie das Funkgerät aus

• Halten Sie die MODE Taste gedrückt und schalten Sie dann das Funkgerät wieder ein

• Lassen Sie die MODE Taste los

• Jetzt können Sie mit den UP/DN Tasten eine der Länder- Einstellung “dE, EU, PL, U, CE, I2, In” wählen

• Um Ihre Auswahl zu bestätigen, schalten Sie das Funkgerät aus und wieder ein. Das Funkgerät startet nun mit der gewählten Ländereinstellung.8 Deutsch 5.3. Ländereinstellung und Nutzung Band Display Kanäle EU EU FM 40 / 4 Watt AM 40 / 4 Watt Polen PL FM 40 / 4 Watt AM 40 / 4 Watt DE, CZ, SK dE FM 80 / 4 Watt AM 40 / 4 Watt UK U FM 40 / 4 Watt FM 40 UK / 4 Watt EC CE FM 40 Cept / 4 Watt I2 I2 FM 36 / 4 Watt AM 36 / 4 Watt In In FM 27 / 4 Watt AM 27 / 4 Watt Sie können diese Ländereinstellung jederzeit nach Bedarf wie oben beschrieben durchführen. Die Länder-Einstellung bleibt aktiv, bis Sie eine andere Länder- Einstellung auswählen. 5.4. Auswahl des Betriebskanals

• Drücken Sie den Drehregler CH am Funkgerät kurz, die Kanalanzeige „ “ fängt an zu blinken

• Drehen Sie den Regler oder verwenden Sie die UP/DN Tasten am Mikrofon, um einen Kanal auswählen

• Drücken Sie den Drehregler CH erneut, um Ihre Auswahl zu bestätigen 5.5. Rauschsperre (Squelch) Die AE 6120 VOX verfügt über 2 Rauschsperren

• Automatische Rauschsperre (ASQ)

• Manuelle Rauschsperre (SQ)9 Deutsch Beide blenden das Kanalrauschen aus, indem der Lautsprecher stumm geschaltet wird. Nur wenn bestimmte Kriterien erfüllt werden, öffnet die Rauschsperre den Lautsprecher und das Empfangssignal wird gehört.

5.5.1. Automatische Rauschsperre (ASQ)

Die automatische Rauschsperre wertet kontinuierlich den Rauschpegel aus. Wird ein Signal empfangen, sinkt dieser und die ASQ gibt den Lautsprecher frei. Drücken Sie die SQ/ASQ Taste für ca. 2 Sekunden, bis AQ im Display erscheint. Die ASQ Funktion ist nun aktiv. Drehen Sie den Regler oder verwenden Sie die UP/DN Tasten am Mikrofon, um den gewünschten ASQ Rauschpegel einzustellen. Drücken Sie die SQ/ASQ Taste erneut oder warten Sie 5 Sekunden, um die Auswahl zu bestätigen. Die ASQ kann ich 9 Stufen eingestellt werden, Stufe 1 ist die empndlichste. Vorteil: höchste Empndlichkeit und damit größte Reichweite Nachteil: kann durch Interferenzen wie z.B. Sonneneckenaktivität, andere elektronische Geräte etc. gestört werden, so dass der Lautsprecher aktiviert wird, selbst wenn kein Signal empfangen wird. In diesem Fall sollte die manuelle Rauschsperre bzw. der Tonsquelch verwendet werden.

5.5.2. Manuelle Rauschsperre

Drücken Sie die SQ/ASQ Taste kurz. Drehen Sie den Regler oder verwenden Sie die UP/DN Tasten am Mikrofon, um die gewünschte Rauschsperre einzustellen. Durch SQ wird das Kanalrauschen ausgeblendet. Je weiter der Regler gedreht wird, umso stärker muss ein Empfangssignal sein, um die Rauschsperre zu öffnen. Üblicherweise wird die Rauschsperre so eingestellt, dass sie gerade so den Lautsprecher stumm schaltet.10 Deutsch Drücken Sie die SQ/ASQ Taste erneut oder warten Sie 5 Sekunden, um die Auswahl zu bestätigen. Die manuelle Raussperre kann ich 34 Stufen eingestellt werden. Vorteil: Die manuelle Rauschsperre kann so eingestellt werden, so dass nur noch Stationen aus dem Nahbereich zu hören sind. Nachteil: Muss manuell eingestellt werden. Wird die Rauschsperre aus Versehen zu hoch eingestellt, so sinkt die Empfangsempndlichkeit und damit die Reichweite. 5.6. AM / FM Modus-Schalter AM- oder FM-Modulation kann durch Drücken der MODE Taste gewählt werden. Die aktuelle Einstellung wird auf dem LCD angezeigt. Wenn ein Kanal von 41 bis 80 (nur in Ländereinstellung dE verfügbar) eingestellt wird, schaltet das Gerät in den FM-Modus, unabhängig von der Einstellung auf den unteren Kanälen. Beim Zurückschalten auf die Kanäle 1 bis 40 wird der AM-Modus wiederhergestellt, wenn dieser vorher ausgewählt war. Die Balkenanzeige im Display zeigt bei Empfang die Signalstärke (S-Werte) in 8 Stufen an. 5.7. VOX Funktion Halten Sie die MODE(VOX) Taste gedrückt, um die VOX- Funktion einzuschalten. Wenn die VOX-Funktion aktiviert ist, schaltet das Funkgerät automatisch auf Sendung, sobald es Sprache erkennt. Sie müssen das Mikrofon nicht mehr zum Senden in die Hand nehmen. Die aktive VOX Funktion wird im Display mit dem Symbol angezeigt.11 Deutsch

5.7.1. VOX Empndlichkeit

Mit dem VOX Level wird die Lautstärkestufe gewählt, ab welcher die automatische VOX Übertragung aktiviert wird. Halten Sie die EMG/MENU Taste länger gedrückt und wählen Sie dann mit den UP/DN Tasten den Menüpunkt „VOX L“ aus. 1= niedrige Empndlichkeit, VOX reagiert erst auf sehr hohe Lautstärken 9= hohe Empndlichkeit, VOX reagiert bereits auf sehr niedrige Lautstärken Der voreingestellte Standardwert ist Stufe 6.

5.7.2. VOX Verzögerung

Halten Sie die EMG/MENU Taste länger gedrückt und wählen Sie dann mit den UP/DN Tasten den Menüpunkt „VOX T“ aus. Mit der VOX Verzögerung stellen Sie ein, nach welcher Zeit ohne Sprache der automatische Sende-Modus beendet wird: Stufe 1 2 3 4 5 6 7 8 9 Zeit (Sek) 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 Sie können die Verzögerung in 9 Stufen einstellen. Der voreingestellte Standardwert ist Stufe 4. 5.8. Notfallkanal 9 / 19 Sie können mit der Taste EMG zu Kanal 9, 19 und wieder zurück zum „normalen“, zuvor ausgewählten Kanal schalten. Drücken Sie einfach die Taste mehrfach hintereinander.12 Deutsch 5.9. Hauptmenü (MENU) Drücken Sie die Taste EMG/MENU ca. 2 Sekunden, um in das Hauptmenü zu gelangen. Wählen Sie einen Menüpunkt mit Hilfe der UP/DN Tasten und bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers. Sie haben folgende Einstellungsmöglichkeiten: Anzeige Beschreibung Auswahlmöglichkeit KEY BP Tastentöne ON = Ein / OF = Aus ROG BP Roger Beep OF = Aus / Auswahl 1-6 Töne SCM Scan Einstellung S9 = Squelch Scan T1 = Time Scan VOX L VOX Empndlichkeit Einstellbar in 9 Stufen VOX T VOX Verzögerung Einstellbar in 9 Stufen RF.GAIN RF Gain Einstellbar in 16 Stufen TOT SET Time Out Timer Beendet die Übertragung nach 0-10 min. RESET Werkseinstellung Zurücksetzen des Gerätes 5.10. S-Meter Das S-Meter zeigt die aktuelle Signalstärke an. Die Stärke wird unten links im Display mit dem Symbol angezeigt. Je mehr Striche angezeigt werden, desto stärker ist das Signal. 5.11. Scan-Modus Ihr AE 6120 VOX verfügt über eine automatische Kanalsuche, die benutzt werden kann, um alle Kanäle nacheinander zu beobachten.

• Halten Sie die UP oder DN Taste am Mikrofon für ca. 7 Sekunden gedrückt. Ein Piep-Ton ertönt und ein Punkt zwischen den beiden Ziffern der Kanalanzeige zeigt den aktiven Scan an.

• Der Scan Vorgang wird bei jedem empfangenen Signal gestoppt und Sie können das Gespräch mithören. Ohne eine Aktion wird der Scanvorgang fortgesetzt, und zwar13 Deutsch a) nachdem die Kommunikation auf den Kanälen beendet wurde oder b) nach ca. 5 Sekunden Beobachtungszeit, falls die Kommunikation länger dauern sollte.

• Sie können den Suchlauf jederzeit unterbrechen, indem Sie die EMG oder die PTT Taste (am Mikrofon) drücken. 5.12. Zurücksetzen auf Werkseinstellung Sollte es einmal nötig sein, dass Sie das Gerät auf seine Werkseinstellungen zurücksetzen müssen, gehen Sie wie folgt vor:

• Halten Sie die EMG/MENU Taste gedrückt, um das Hauptmenü zu öffnen

• Wählen den Menüpunkt „RESET“ aus

• „RESET“ blinkt im Display

• Drücken Sie den Drehregler erneut und halten Sie ihn gedrückt, bis „RESET“ nicht mehr blinkt

• Nun startet das Funkgerät automatisch neu In den meisten Fällen sind die Funktionen des Funkgerätes nun wiederhergestellt worden.

6. Externer Lautsprecher

Abhängig von den Umgebungsgeräuschen empehlt es sich, einen externen Lautsprecher anzuschließen. Übliche Funk- Lautsprecher mit 16 Ohm Impedanz und 2-4 Watt minimaler Leistung können verwendet werden. Wir empfehlen die Albrecht CB- Lautsprecher CB-150 oder CB-250 für optimalen Klang und beste Kompabilität. Warnung: Die Buchse für den Zusatzlautsprecher wird im Bridge Tied Load betrieben. Aus diesem Grund dürfen beide Anschlüsse nicht mit Masse verbunden werden. Andernfalls kann ein hoher Gleichstrom den Lautsprecher zerstören.14 Deutsch

Modulation AM/FM Frequenzbereich 26,565 - 27,405 MHz Frequenztoleranz +/- 5,0 ppm Eingangsspannung 13,2 V Maße 111x104x25 mm Gewicht 300 g Frequenz Control PLL Synthesizer Betriebstemperatur -20 °C bis +50 °C Antennenanschluss UHF, SO-239 Sender Ausgangsleistung 4 Watt (AM/FM) Störübertragung < 4 nW (-54 dBm) Audiofrequenzgang 300 - 3000 Hz Modulated Signal Distortion 5 % Ausgangs-Impedanz 50 Ohm Empfänger Empndlichkeit 1 μV für 10 dB SINAD Empndlichkeit AM 1,5 μV für 20 dB SINAD Frequenzgang 300 Hz bis 3 kHz Nachbarkanaldämpfung 60 dB Audio-Ausgangsleistung 1 Watt Rauschsperre- Empndlichkeit weniger als 1 μV15 Deutsch

8. Garantie und Informationen zum Recycling

Wir sind gesetzlich verpichtet, jedem Gerät Informationen zur Entsorgung und Garantie, sowie eine EU-Konformitätserklärung mit den Anweisungen für die Verwendung in verschiedenen Ländern beizufügen. Diese Informationen nden Sie auf den folgenden Seiten. 2 Jahre Garantie ab Kaufdatum Der Hersteller/Händler gibt für dieses Produkt zwei Jahre Garantie ab Kaufdatum. Diese Garantie umfasst alle Ausfälle durch defekte Bauteile oder fehlerhafte Funktionen innerhalb der Garantiefrist, ausgenommen Abnutzung wie leere Batterien, Kratzer auf dem Display, defekte Gehäuse, defekte Antenne und Defekte aufgrund externer Einüsse wie Korrosion, Überspannung durch unsachgemäße externe Stromversorgung oder die Verwendung ungeeigneter Zubehörteile. Mängel, die durch nicht bestimmungsgemäßen Gebrauch verursacht werden, sind ebenfalls von der Garantie ausgeschlossen. Wenden Sie sich im Fall eines Garantieanspruches bitte an Ihren Händler. Der Händler repariert oder tauscht das Gerät aus oder er leitet es an ein autorisiertes Service-Center weiter. Sie können sich auch direkt an unseren Service-Partner wenden. Bitte fügen Sie dem Gerät Ihren Kaufbeleg bei und beschreiben Sie die Fehlfunktion so genau wie möglich. 8.1. EEAG und Recycling Die europäischen Gesetze verbieten die Entsorgung von alten oder defekten elektrischen oder elektronischen Geräten über den Hausmüll. Zur Entsorgung geben Sie das Gerät zwecks Recycling an eine Sammelstelle in Ihrer Gemeinde. Dieses System wird von der Industrie nanziert und stellt eine umweltgerechte Entsorgung und die Wiederverwertung von wertvollen Rohstoffen sicher.16 Deutsch

9. CE-Konformitätserklärung

Standards und Richtlinien Hiermit erklärt Alan Electronics GmbH, dass das Radiogerät Modell AE 6120 VOX in Einklang mit der Verordnung 2014/53/EU steht. Der vollständige Text der EU-Konformitätserklärung kann unter nachstehender Internetadresse abgerufen werden: http://service.alan-electronics.de/CE-Papiere/

Technische Hotline (für in Deutschland verkaufte Geräte) Alan Electronics GmbH Service Daimlerstraße 1g D-63303 Dreieich Wenden Sie sich telefonisch an unsere Servicehotline +49 (0) 6103/9481 - 66 (normaler Tarif im deutschen Festnetz) oder schreiben Sie uns eine E-Mail: service@albrecht-midland.de Druckfehler vorbehalten. © 2021 Alan Electronics GmbH Daimlerstraße 1g - 63303 Dreieich - DeutschlandCB radio AE 6120 VOX Manual English18 English Table of Contents
