Tipo di prodotto	Frigorifero da incasso
Marca	Fulgor Milano
Modello	FBCD 761 TNF EDBL
Dimensioni (A × L × P) senza pannello	2134 mm × 756 mm × 592 mm
Dimensioni con pannello (sp. 19 mm)	2134 mm × 756 mm × 616 mm
Peso netto	164 kg
Classe climatica	SN (10 °C a 32 °C), N (16 °C a 32 °C), ST (16 °C a 38 °C), T (16 °C a 43 °C)
Alimentazione elettrica	220-240 V, 50/60 Hz, presa di terra a 3 poli
Refrigerante	R600a (isobutano)
Capacità porta frigorifero	25 kg max
Capacità porta congelatore	10 kg max
Pressione dell'acqua (se collegamento)	25-80 psi (1,7-5,5 bar) – solo modello con fontana (FBCD 762)
Spessore minimo della porta del mobile	19 mm (3/4 in)
Altezza massima con piedini regolabili	2169 mm (85 3/8 in)
Funzioni principali	Frigorifero e congelatore integrati, porte piallate, regolazione dell'altezza, supporti anti-ribaltamento, possibilità di inversione del senso di apertura della porta
Manutenzione e pulizia	Pulire regolarmente le griglie di ventilazione, sbrinamento manuale del congelatore (frigorifero automatico)
Sicurezza	Supporti anti-ribaltamento, messa a terra obbligatoria, refrigerante infiammabile R600a, temperatura ambiente min. 10 °C
Ricambi e riparabilità	Disponibili presso il produttore; intervento da parte di tecnico qualificato raccomandato
Informazioni generali	Manuale di installazione e uso incluso, istruzioni disponibili per download gratuito

Domande frequenti - FBCD 761 TNF EDBL Fulgor Milano

Quali sono le dimensioni del vano necessarie per installare questo frigorifero?

Le dimensioni minime del vano sono: larghezza 762 mm (30"), profondità 635 mm (25"), altezza 2134 mm (84"). Il prodotto può essere regolato con piedini regolabili fino a un'altezza massima di 2169 mm.

È possibile invertire il senso di apertura della porta?

Sì, il modello FBCD 761 TNF EDBL consente di cambiare il senso di apertura della porta del frigorifero. La procedura è dettagliata nel manuale (sezione Cambio di direzione della porta FF) e richiede strumenti e pezzi forniti.

Qual è lo spessore massimo della porta del mobile che si può fissare?

Lo spessore massimo della porta del mobile è di 38 mm (1 1/2 in) per un'apertura a 115°. Oltre, l'apertura deve essere limitata a 90° con l'aiuto di un perno di limitazione fornito.

È necessario un collegamento dell'acqua per questo modello?

No, il modello FBCD 761 TNF EDBL non dispone di distributore di acqua o ghiaccio. Il collegamento dell'acqua è necessario solo per il modello FBCD 762.

Come installare i supporti anti-ribaltamento?

I supporti anti-ribaltamento devono essere fissati al muro con l'aiuto dei tasselli e viti forniti, secondo le dimensioni indicate nel manuale. Impediscono il ribaltamento dell'apparecchio. In assenza di fissaggio a muro, è possibile utilizzare una trave di legno.

Qual è la classe climatica di questo apparecchio?

L'apparecchio è progettato per le classi climatiche SN, N, ST e T, ovvero un intervallo di temperatura ambiente da +10 °C a +43 °C.

Come regolare l'altezza del frigorifero nel vano?

Utilizzare i piedini regolabili situati sotto l'apparecchio. Girare la chiave in senso orario per sollevare la parte anteriore o posteriore. L'altezza massima dei piedini è di 40 mm. Verificare la planarità con una livella a bolla.

Si può usare una prolunga elettrica?

No, l'uso di prolunghe o adattatori non messi a terra è vietato. Il frigorifero deve essere collegato direttamente a una presa a 3 poli con messa a terra.

Quale refrigerante viene utilizzato e quali precauzioni?

Il refrigerante è l'isobutano R600a, un gas infiammabile. Dopo trasporto orizzontale, attendere almeno 4 ore prima di collegare l'apparecchio. L'installazione deve rispettare gli spazi di ventilazione.

Come pulire le griglie di ventilazione?

Le griglie di ventilazione (superiore e inferiore) devono essere pulite regolarmente con un aspirapolvere o un panno morbido per evitare l'accumulo di polvere che potrebbe compromettere le prestazioni.

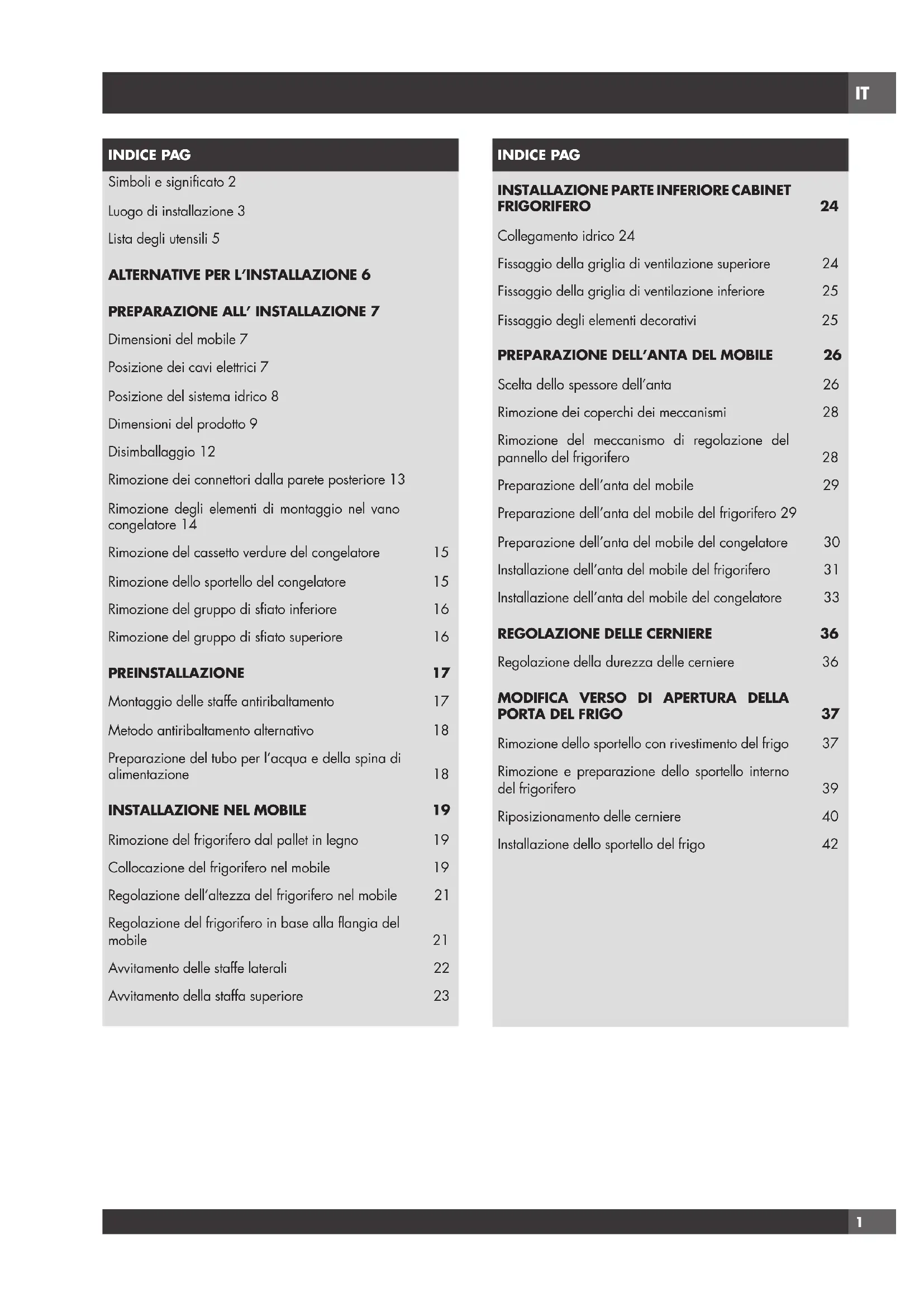

MANUALE UTENTE FBCD 761 TNF EDBL Fulgor Milano

Simboli e significato 2

Luogo di installmente 3

Liadegligutensili5

ALTERNATIVE PER L'INSTALLAZIONE 6

PREPARAZIONE ALL'INSTALLAZIONE 7

Dimensioni del mobile 7

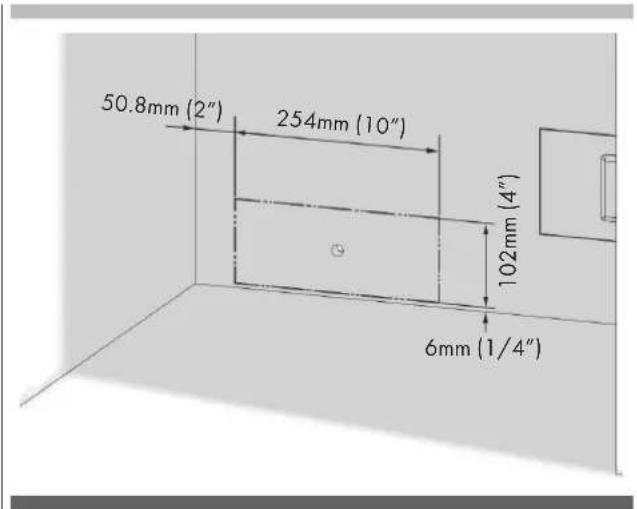

Posizione dei cavi elettrici 7

Posizione del sistema idrico 8

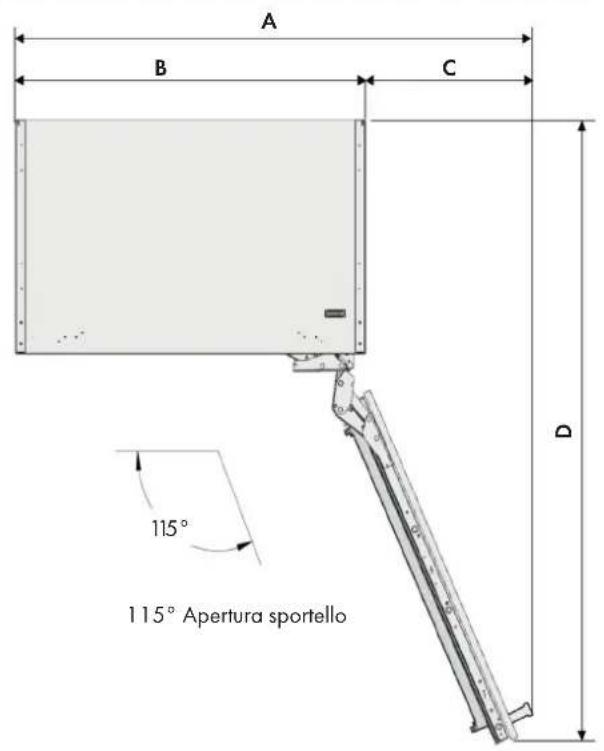

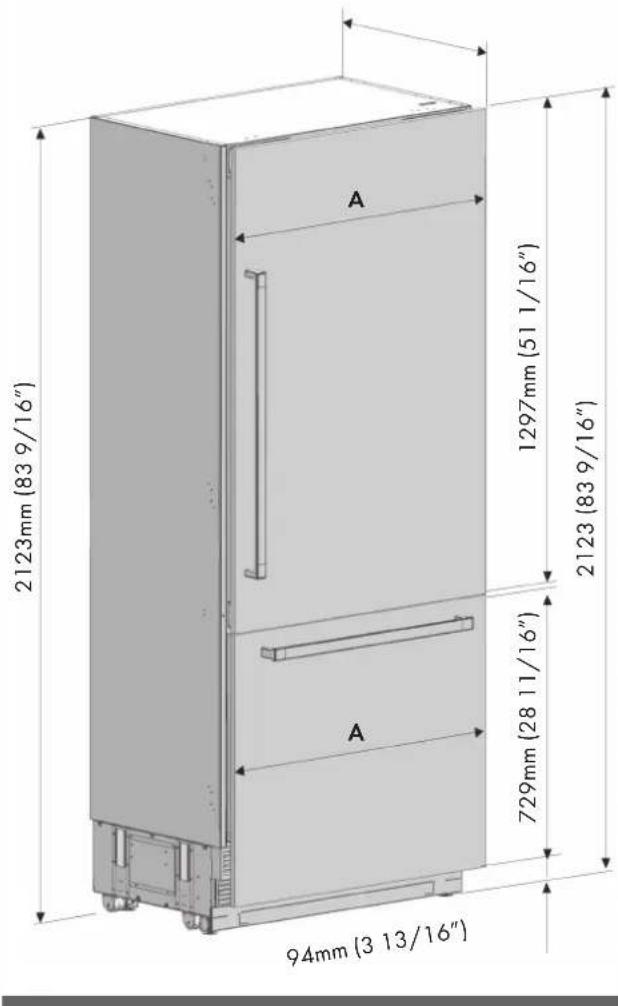

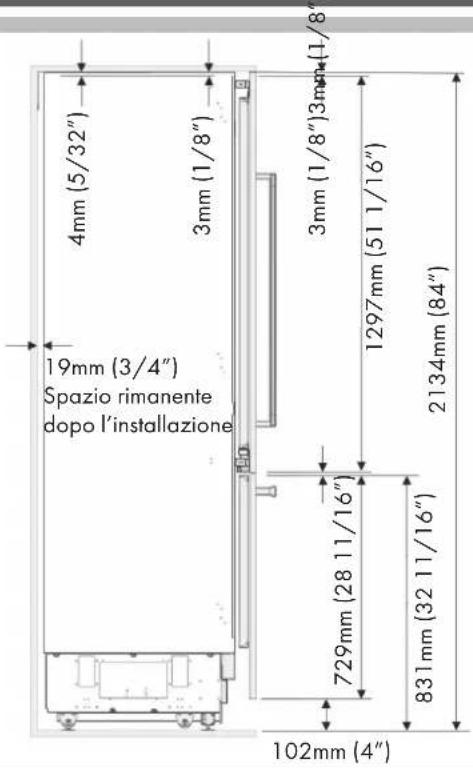

Dimensioni del prodotto 9

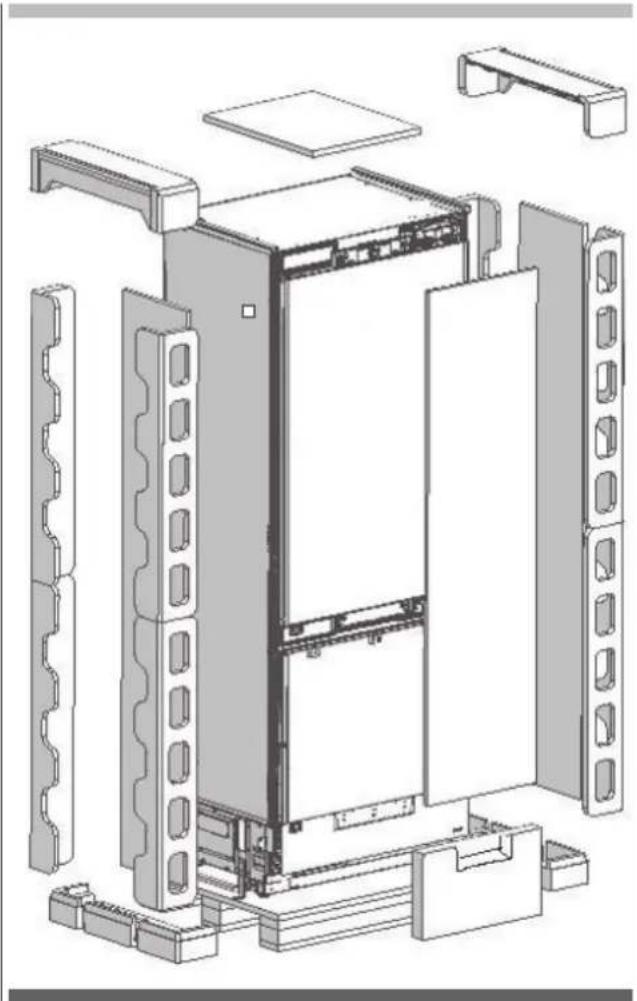

Disimballaggio 12

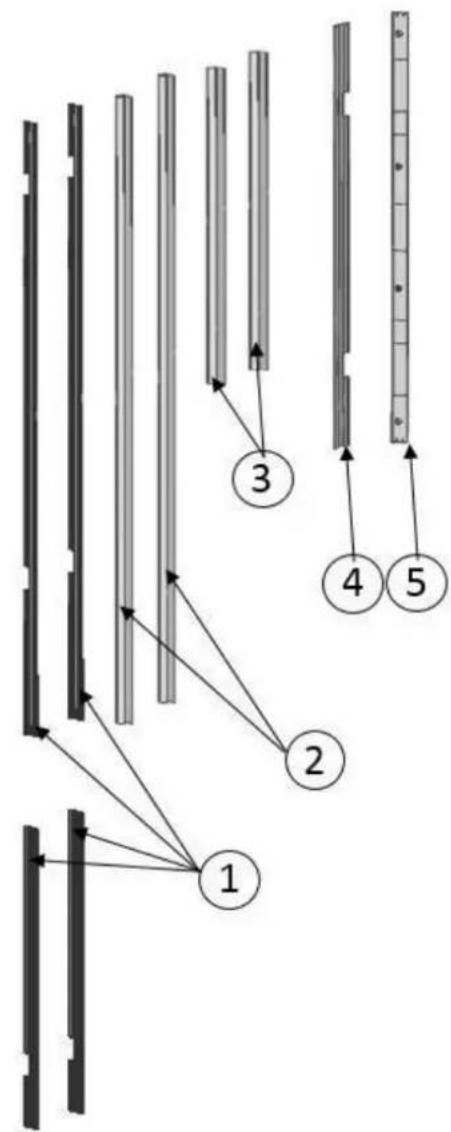

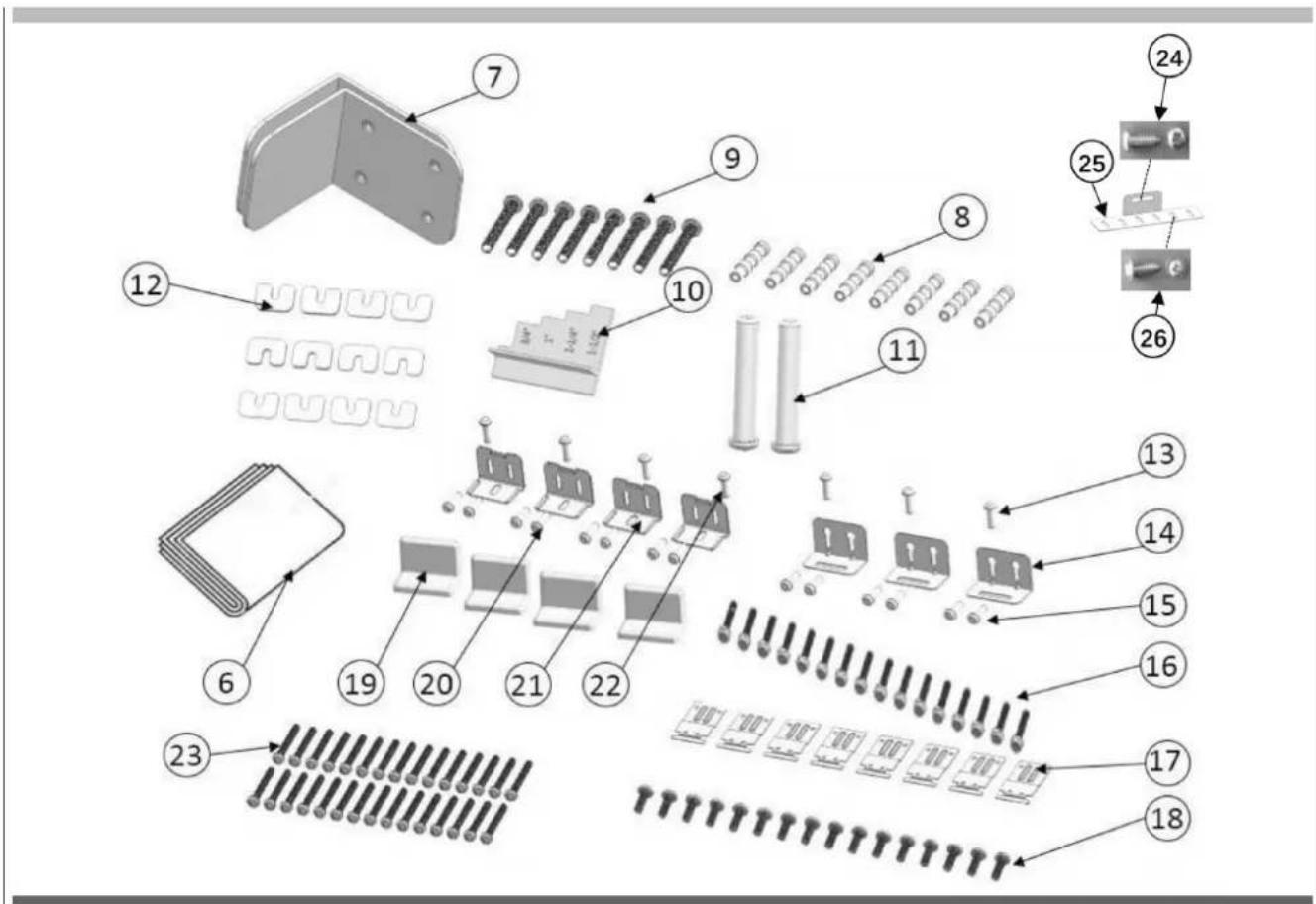

Rimozione dei connettori alla parete posteriore 13

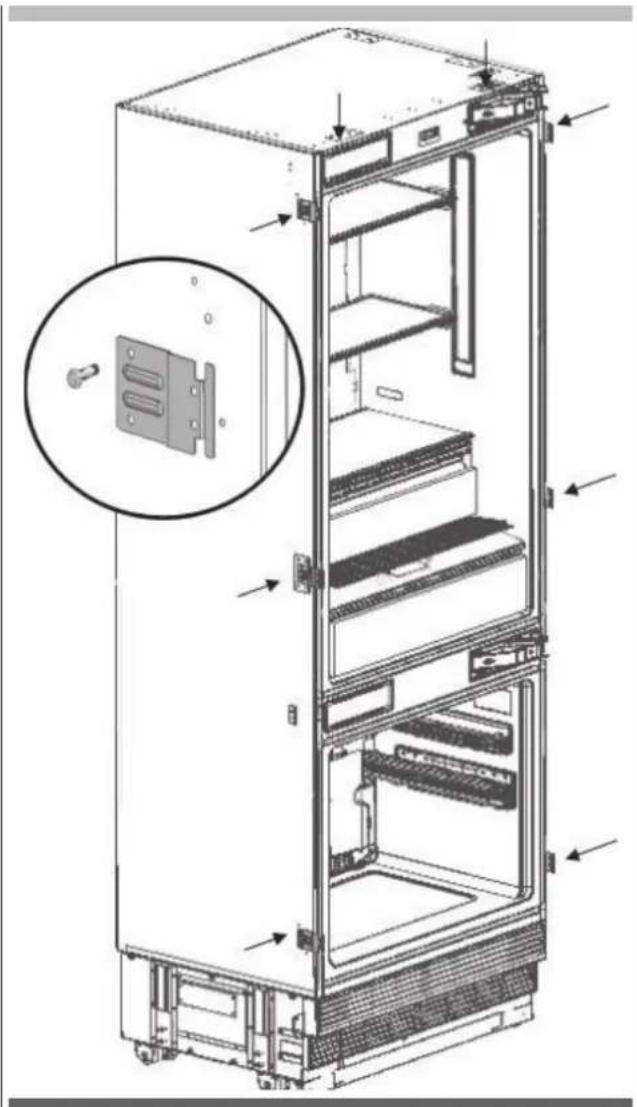

Rimozione degli elementi di montaggio nel vano congelatore 14

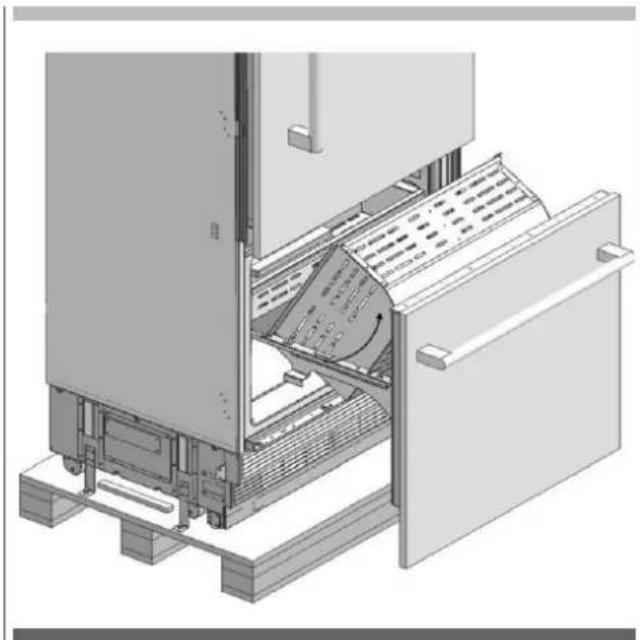

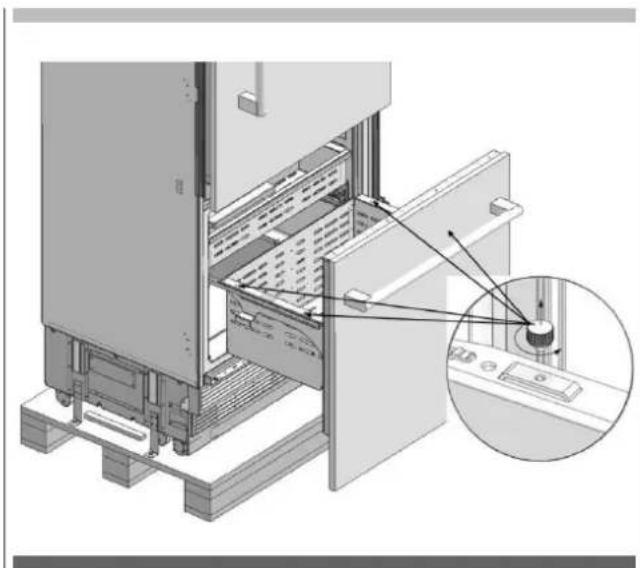

Rimozione del cassetto verdure del congelatore 15

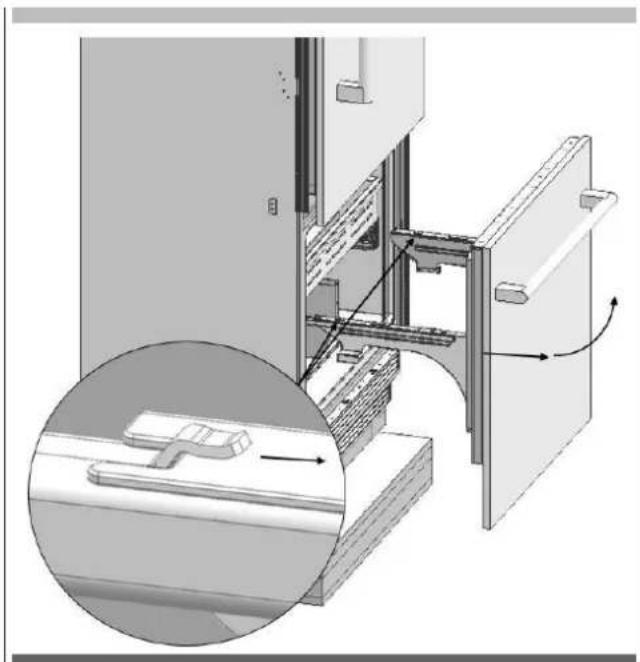

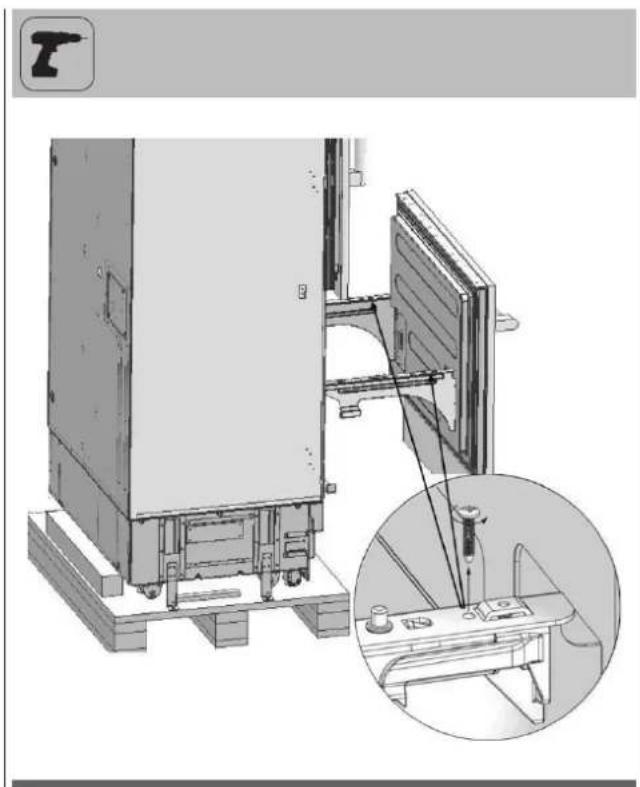

Rimozione dello sportello del congelatore 15

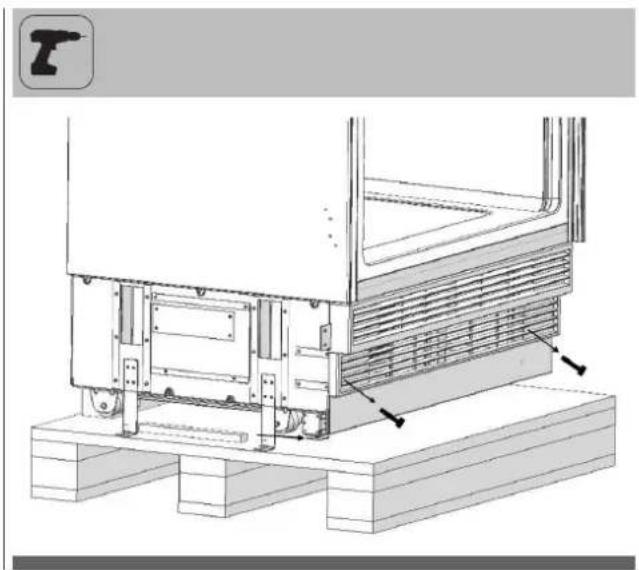

Rimozione del gruppo di sfiato inferiore 16

Rimozione del gruppo di sfiato superiore 16

PREINSTALLAZIONE 17

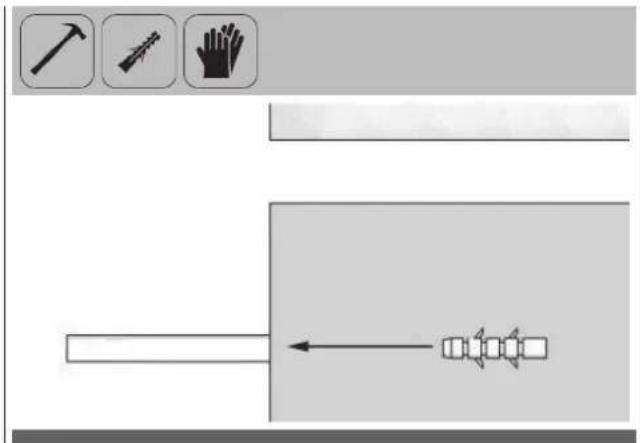

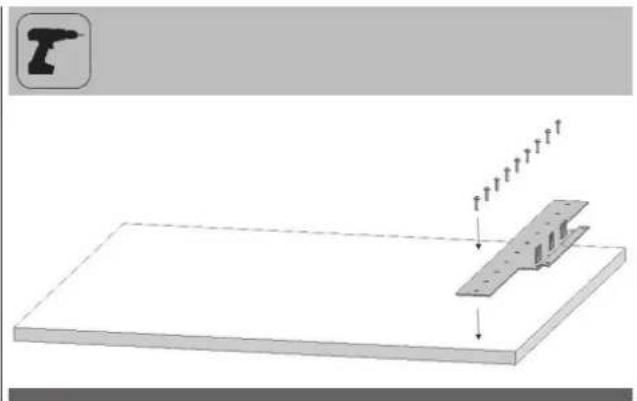

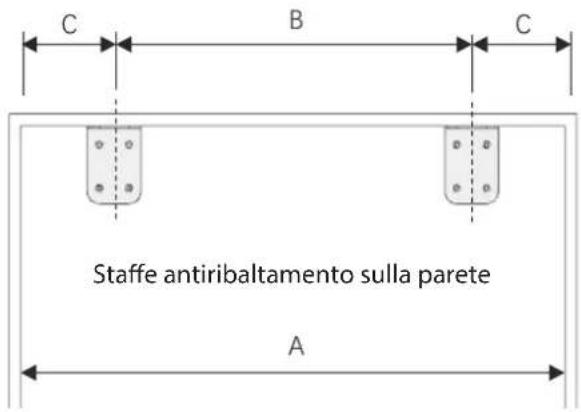

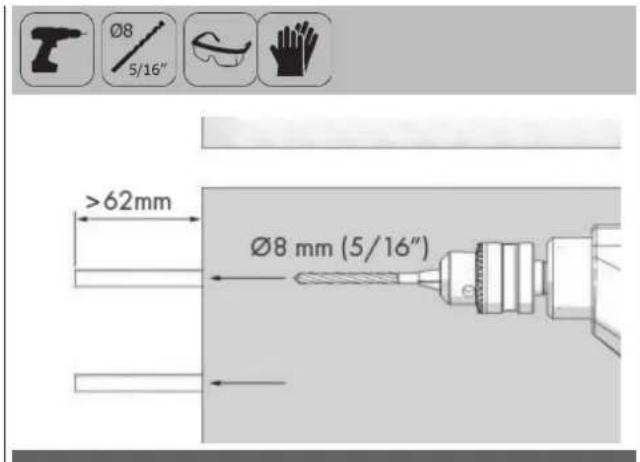

Montaggio delle staffe antiribaltamento 17

Metodo antiribaltamento代替 18

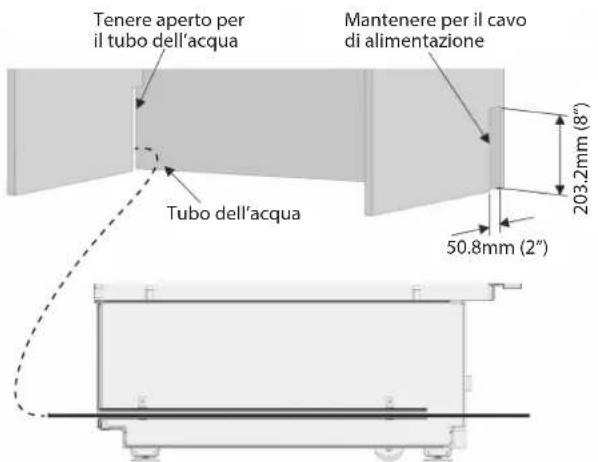

Preparazione del tubo per l'acqua e della spina di alimentazione 18

INSTALLAZIONENELMOBILE 19

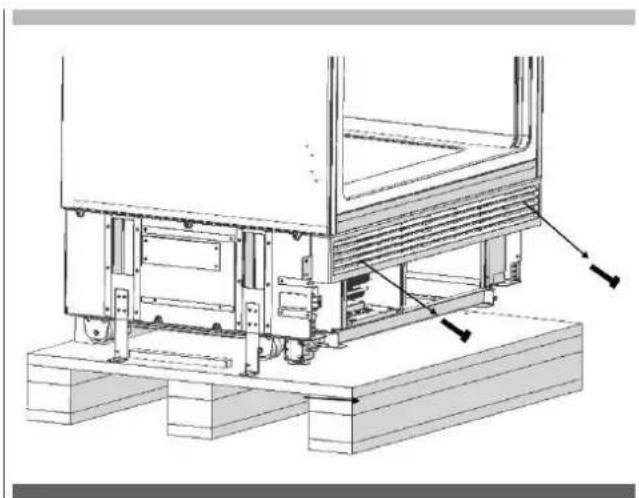

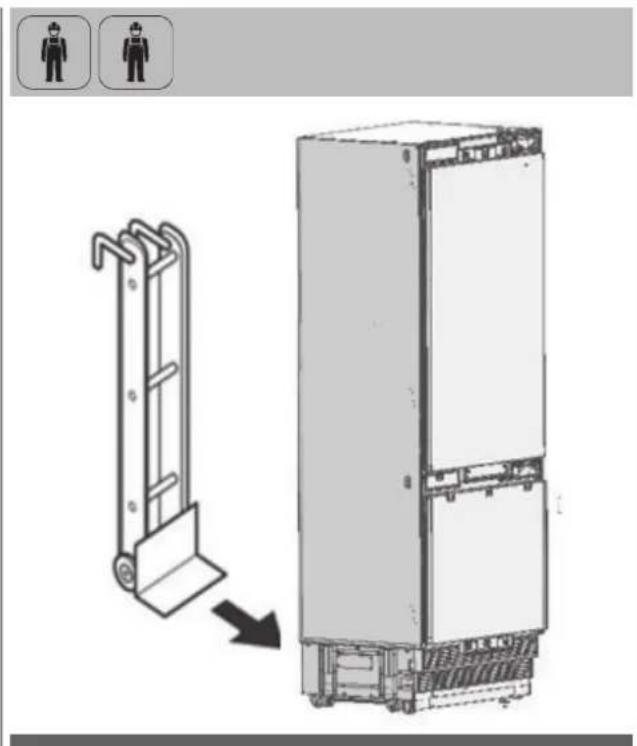

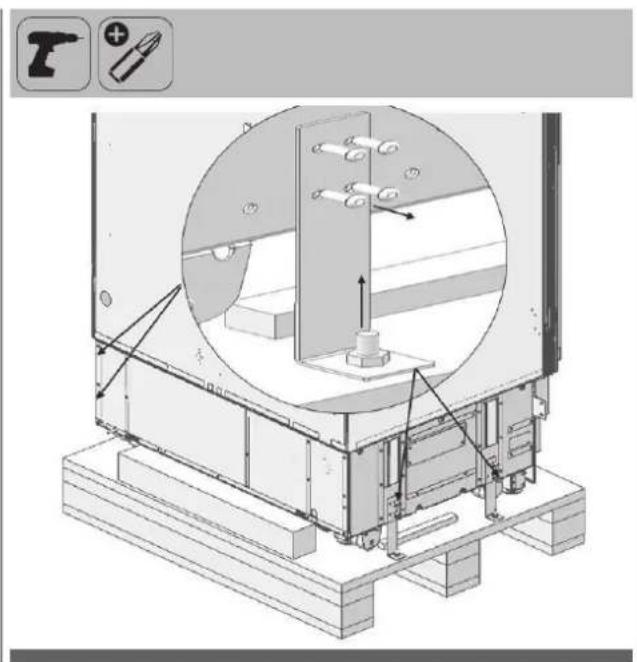

Rimozione del frigorifero dal pallet in legno 19

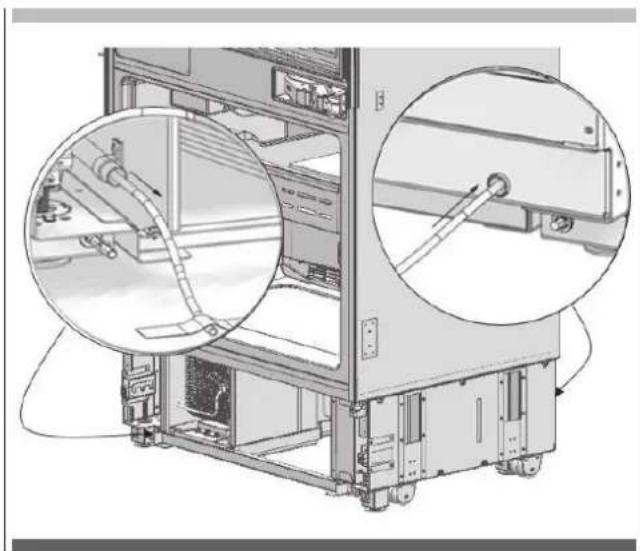

Collocazione del frigorifero nel mobile 19

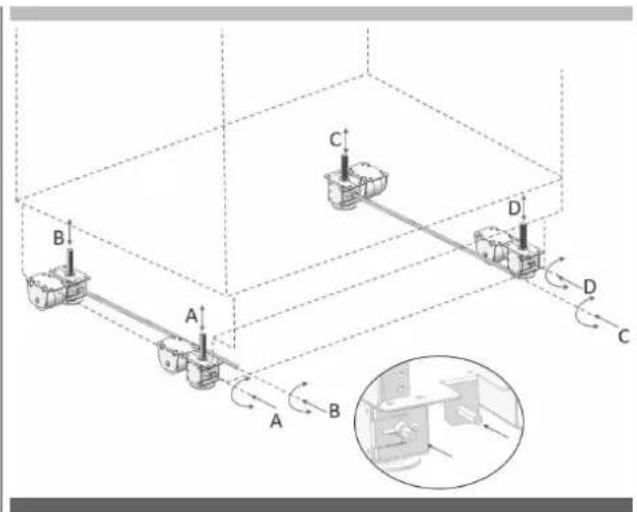

Regolazione dell'altezza del frigorifero nel mobile 21

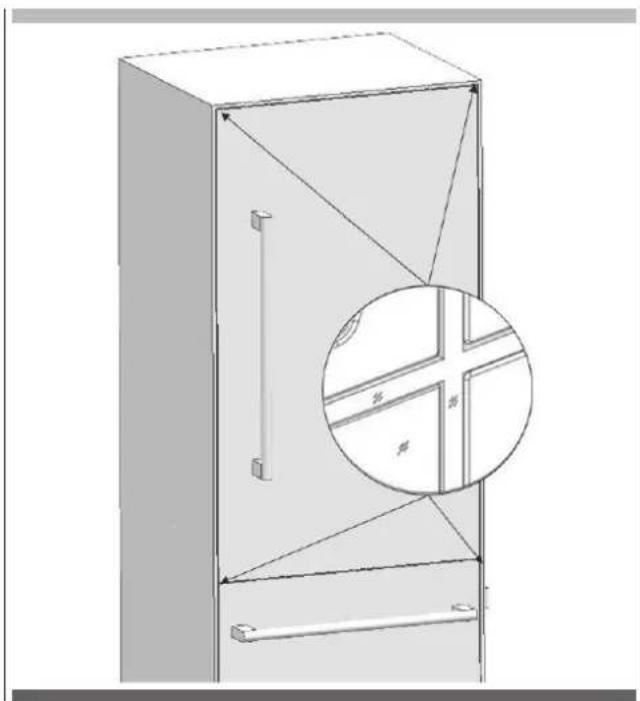

Regolazione del frigorifero in base alla flangia del mobile 21

Avvitamento delle staffe laterali 22

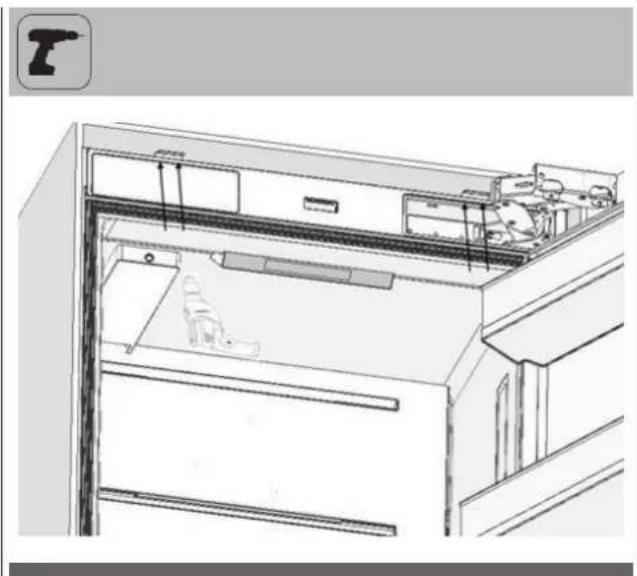

Avvitamento della staffa superiore 23

INDICE PAG

INSTALLAZIONE PARTE INFERIORE CABINET FRIGORIFERO 24

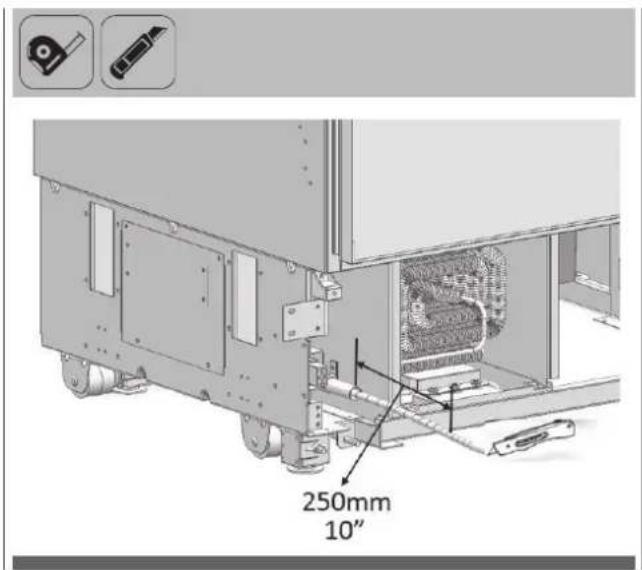

Collegamento idrico 24

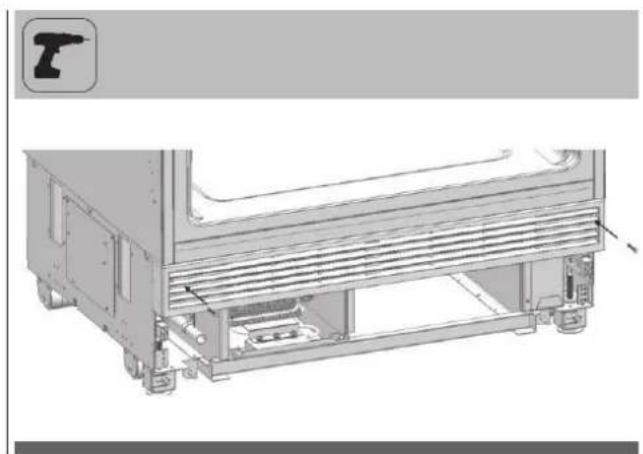

Fissaggio della griglia di ventilazione superiore 24

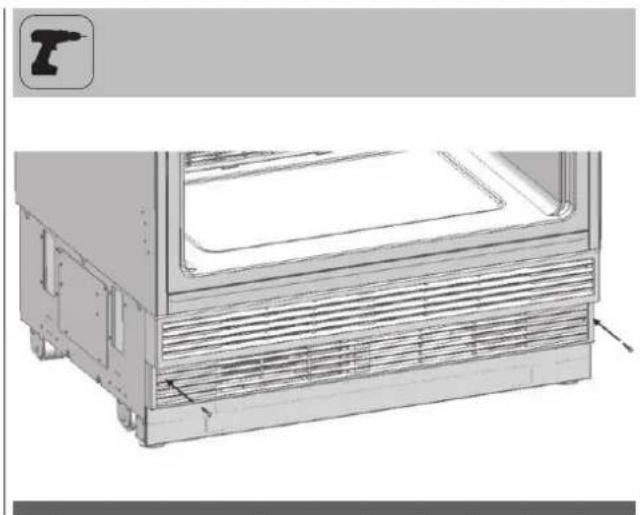

Fissaggio della griglia di ventilazione inferiore 25

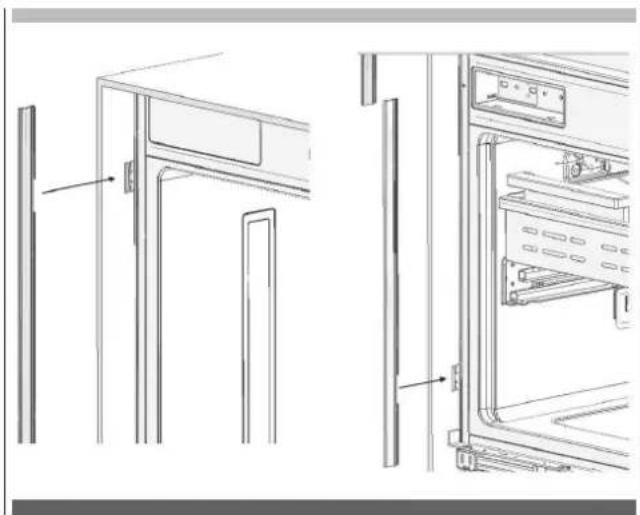

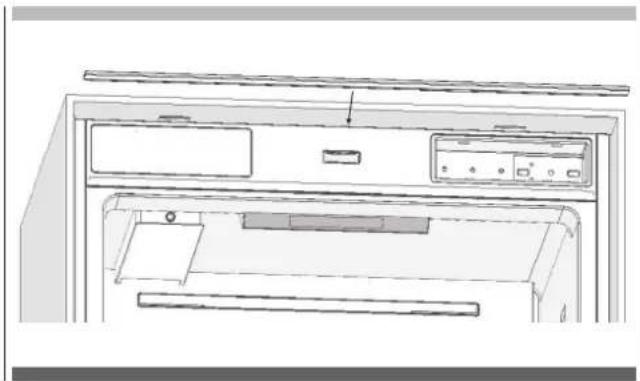

Fissaggio degli elementi decorativi 25

PREPARAZIONE DELL'ANTA DEL MOBILE 26

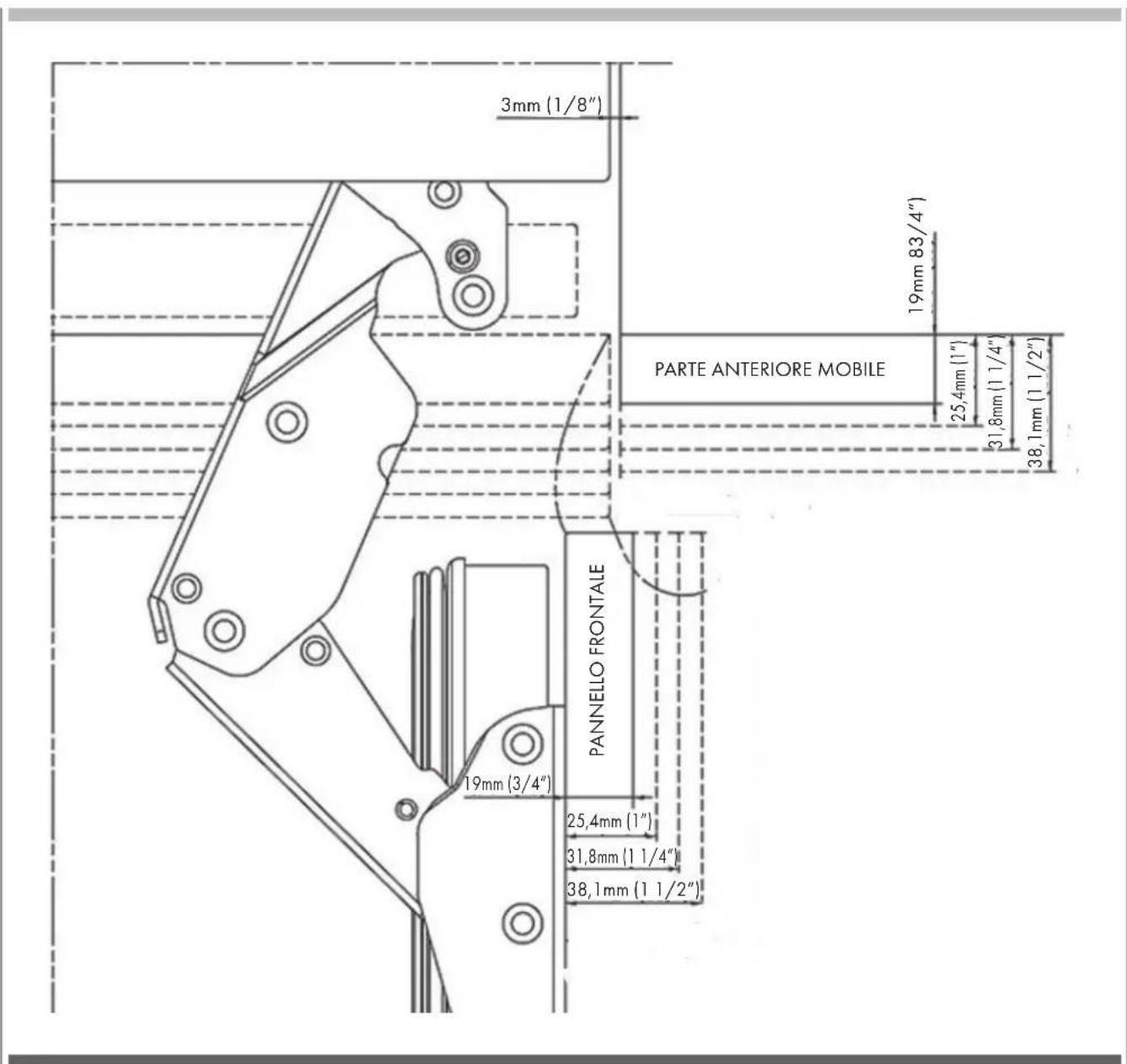

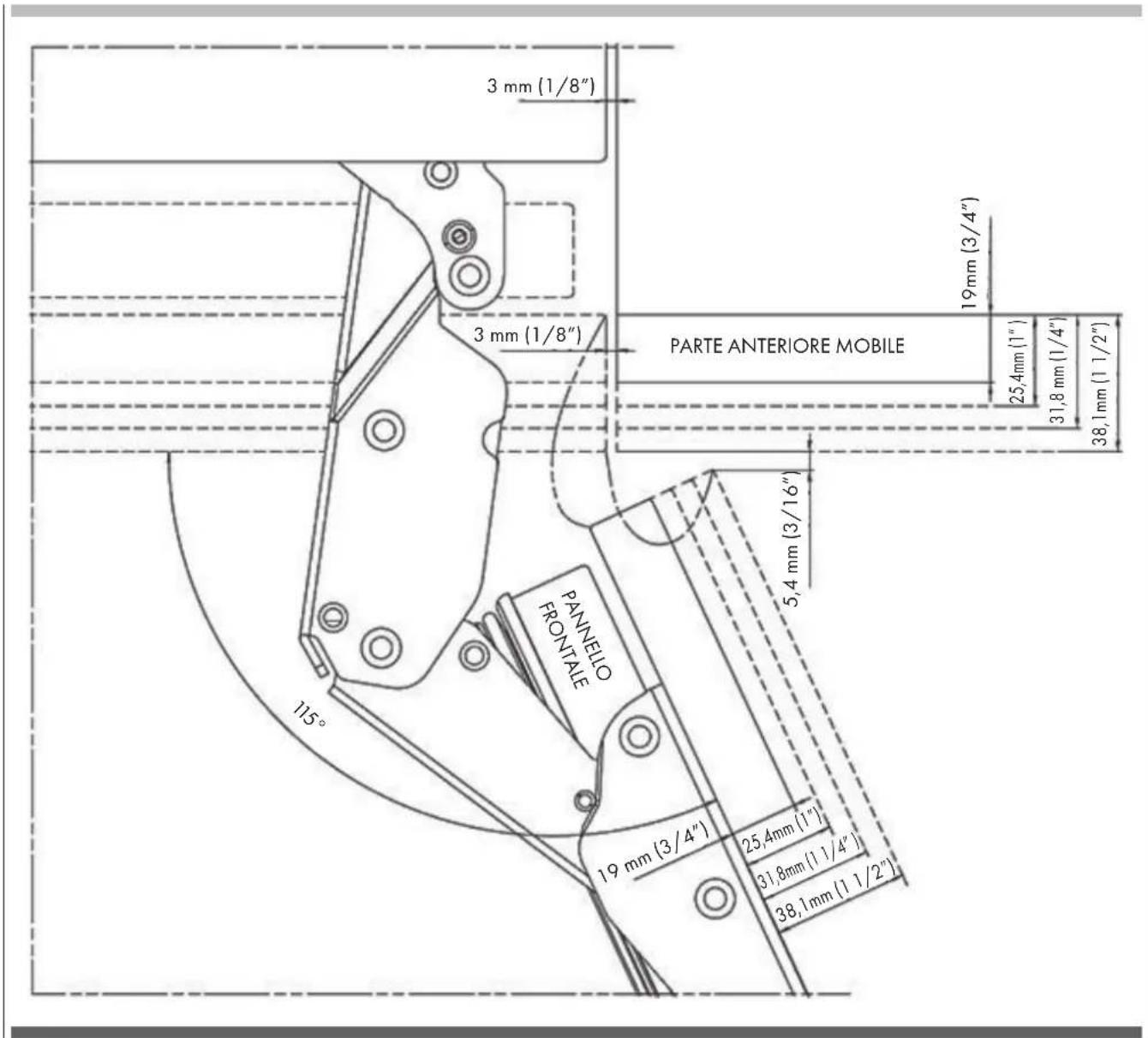

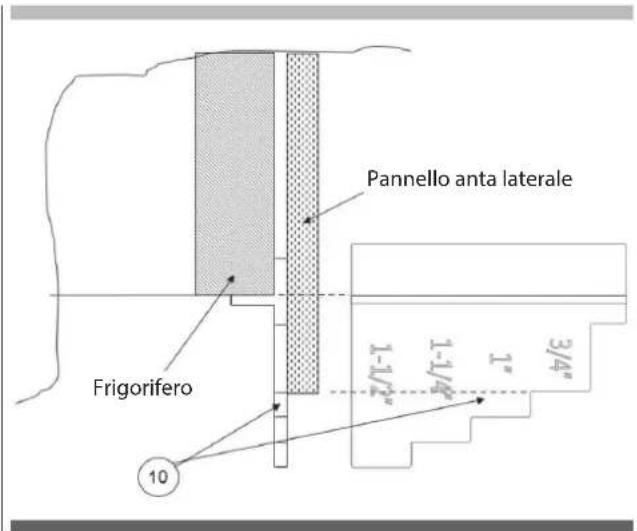

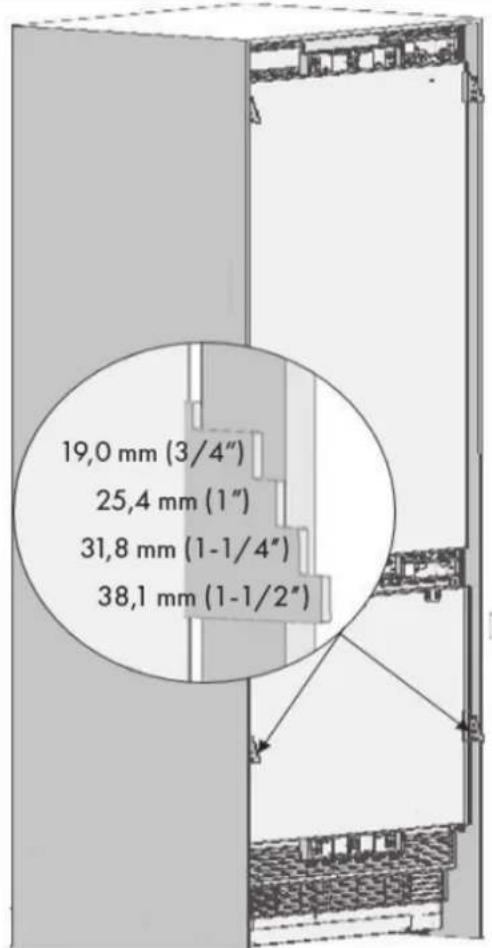

Scelta dello spessore dell'anta 26

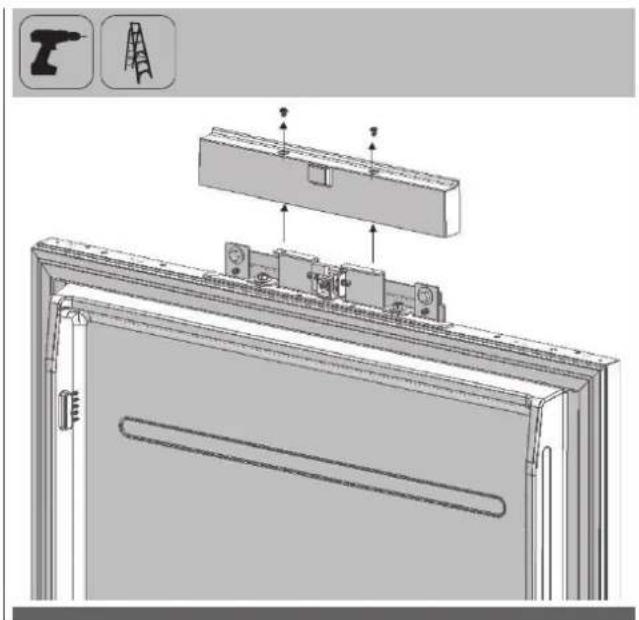

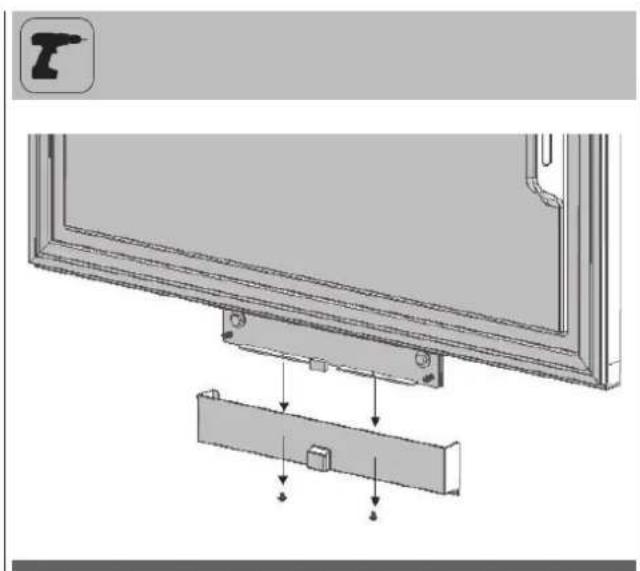

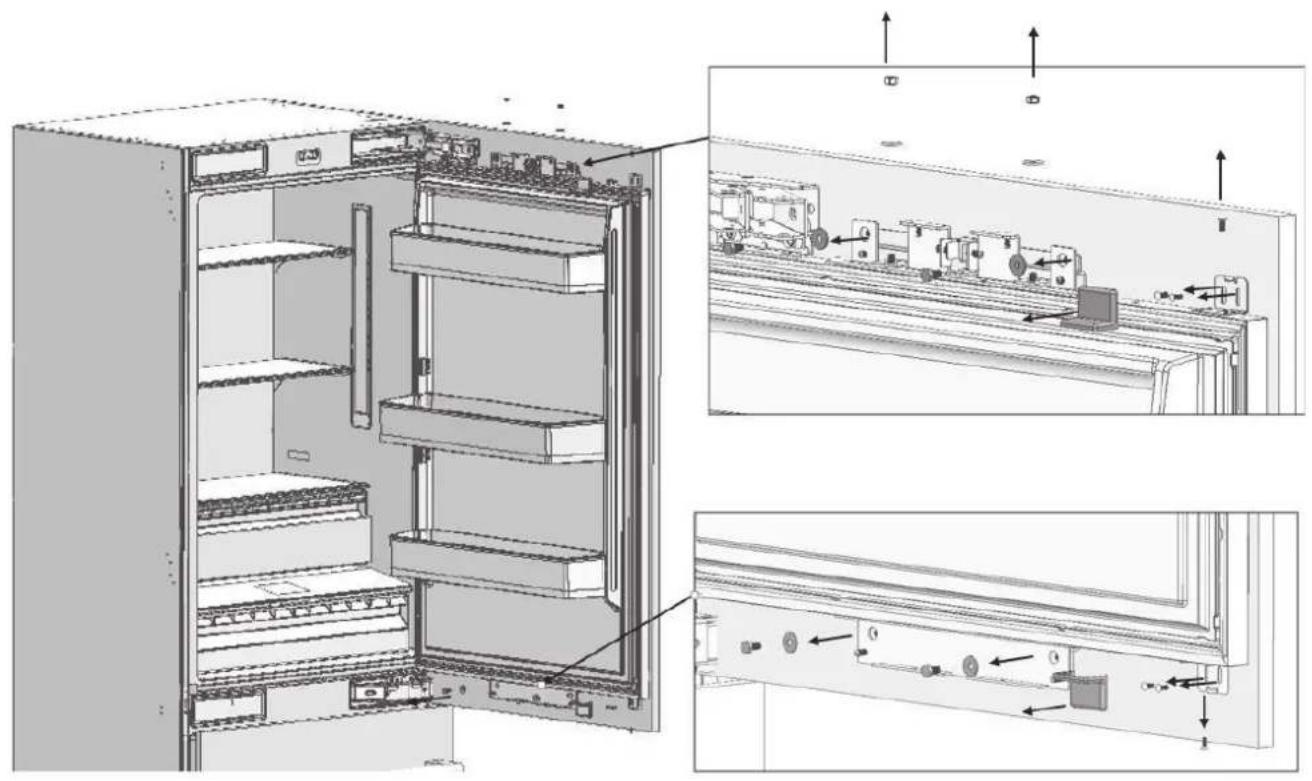

Rimozione dei coperchi dei meccanismi 28

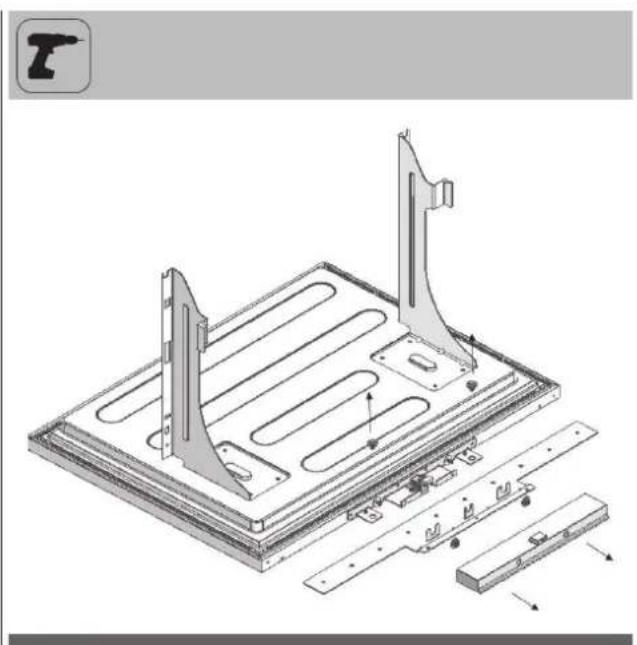

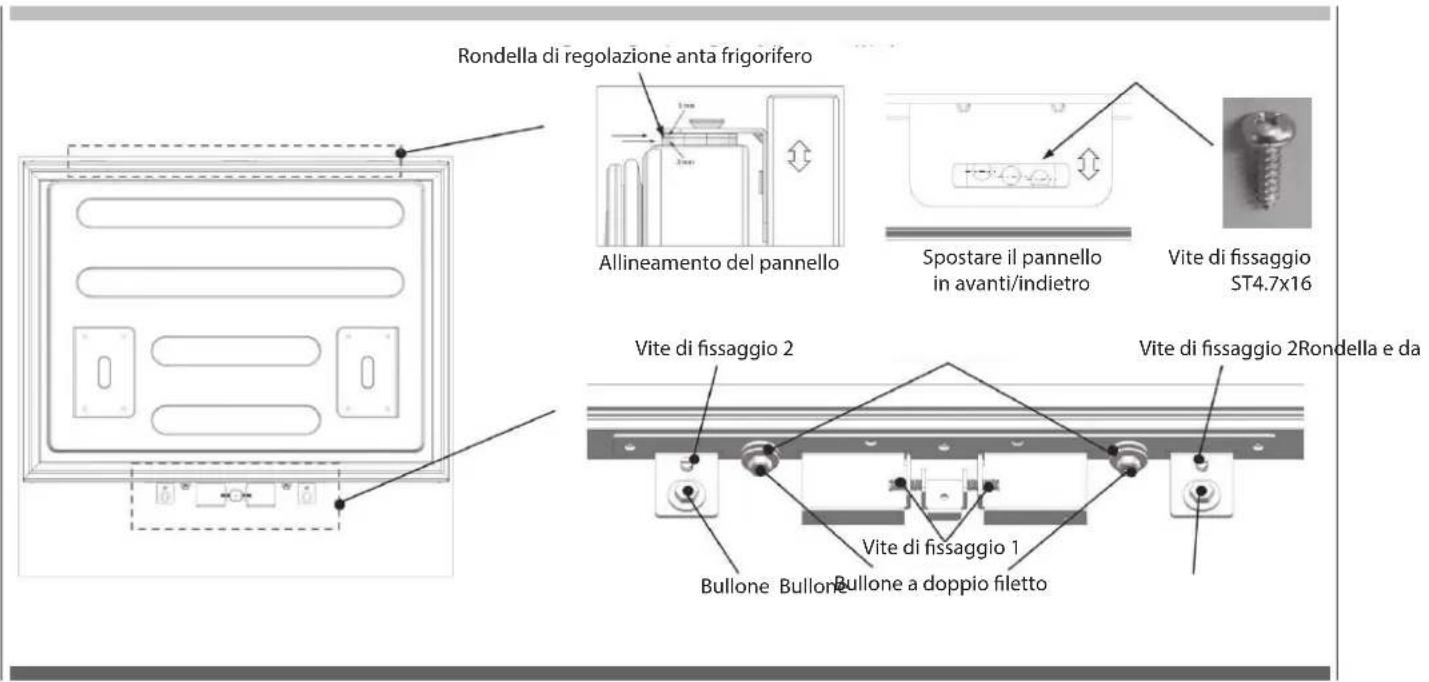

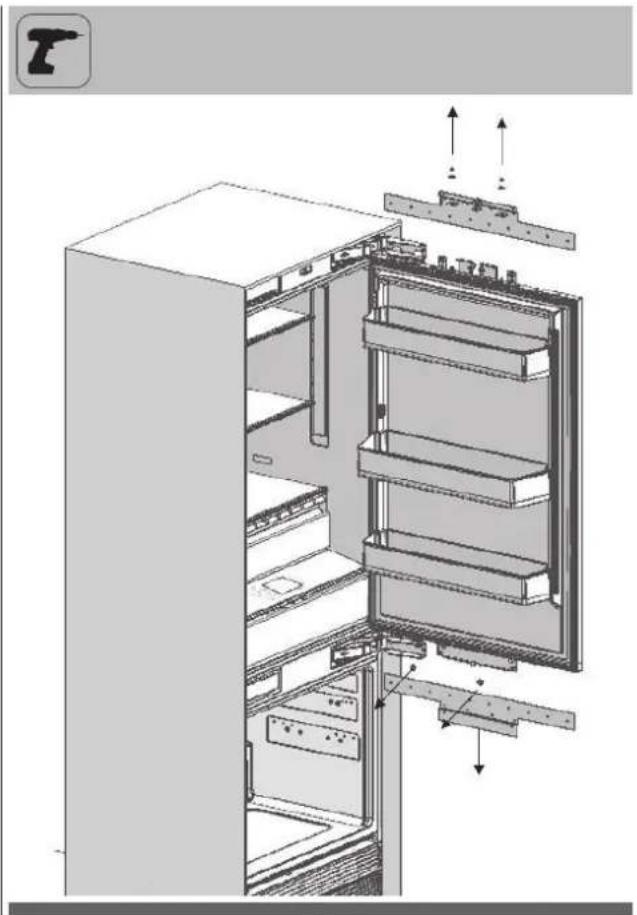

Rimozione del meccanismo di regolazione del pannello del frigorifero 28

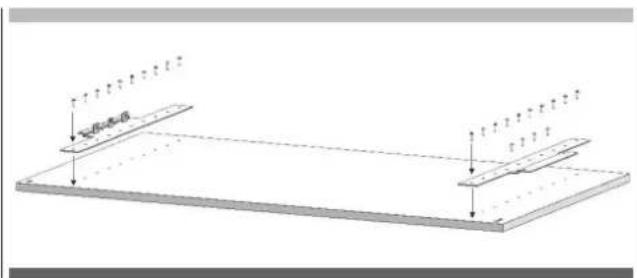

Preparazione dell'anta del mobile 29

Preparazione dell'anta del mobile del frigorifero 29

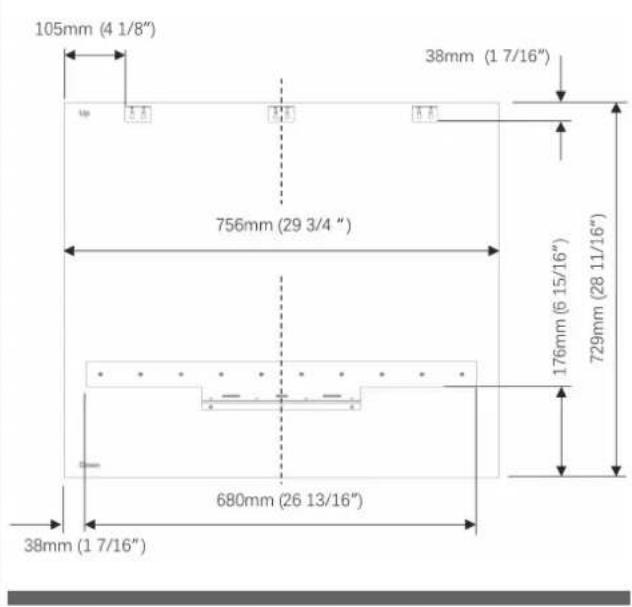

Preparazione dell'anta del mobile del congelatore 30

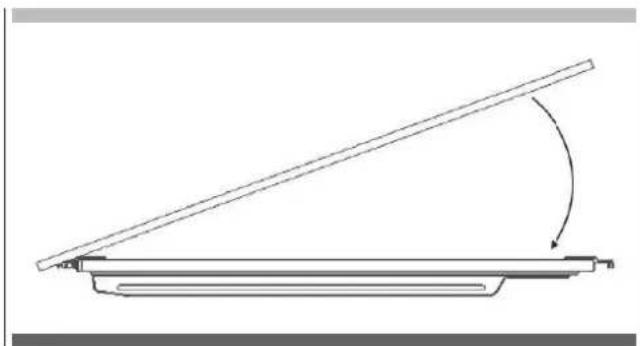

Installazione dell'anta del mobile del frigorifero 31

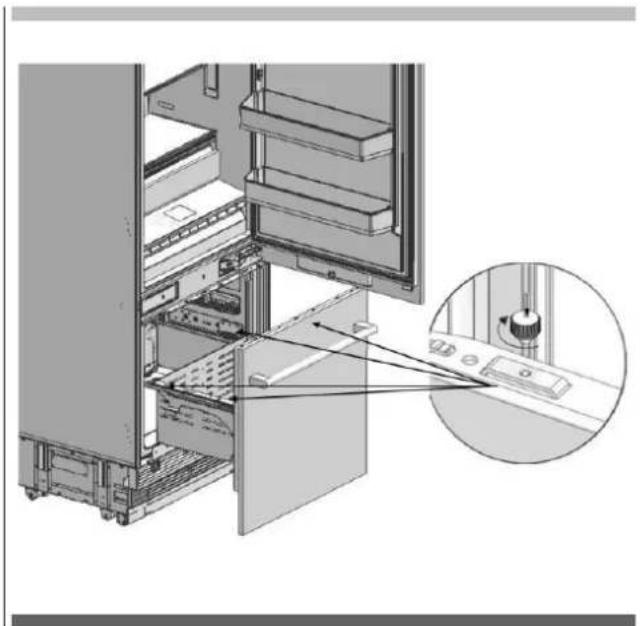

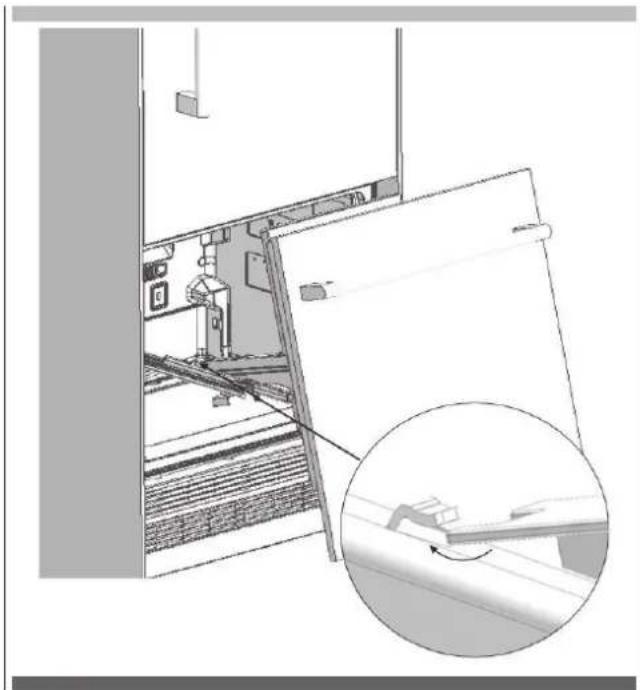

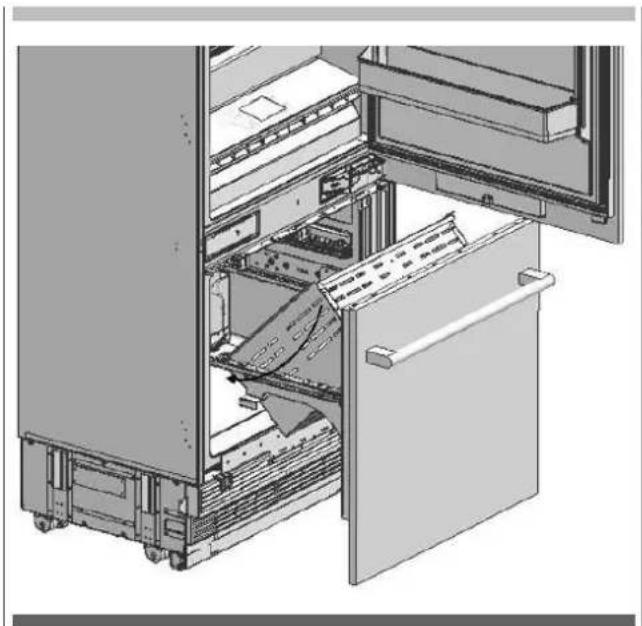

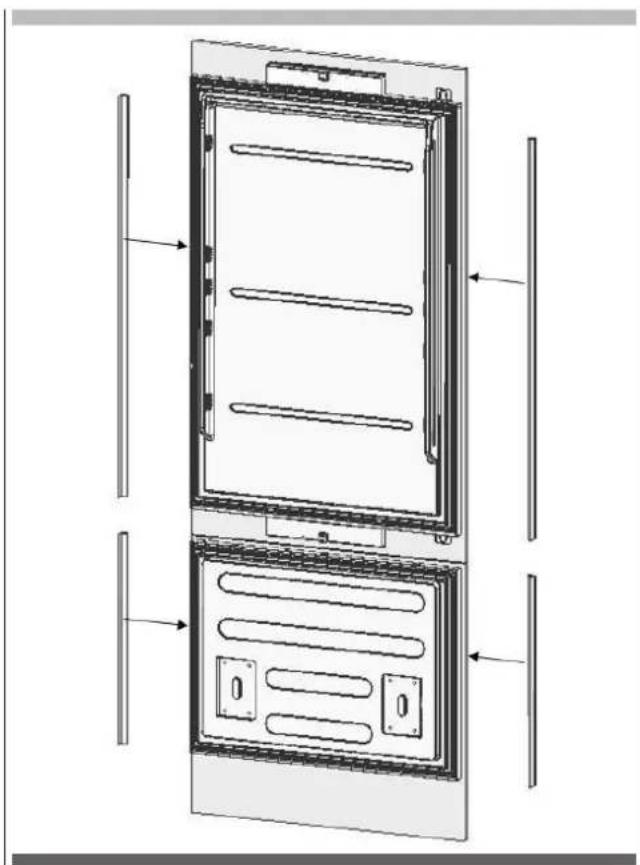

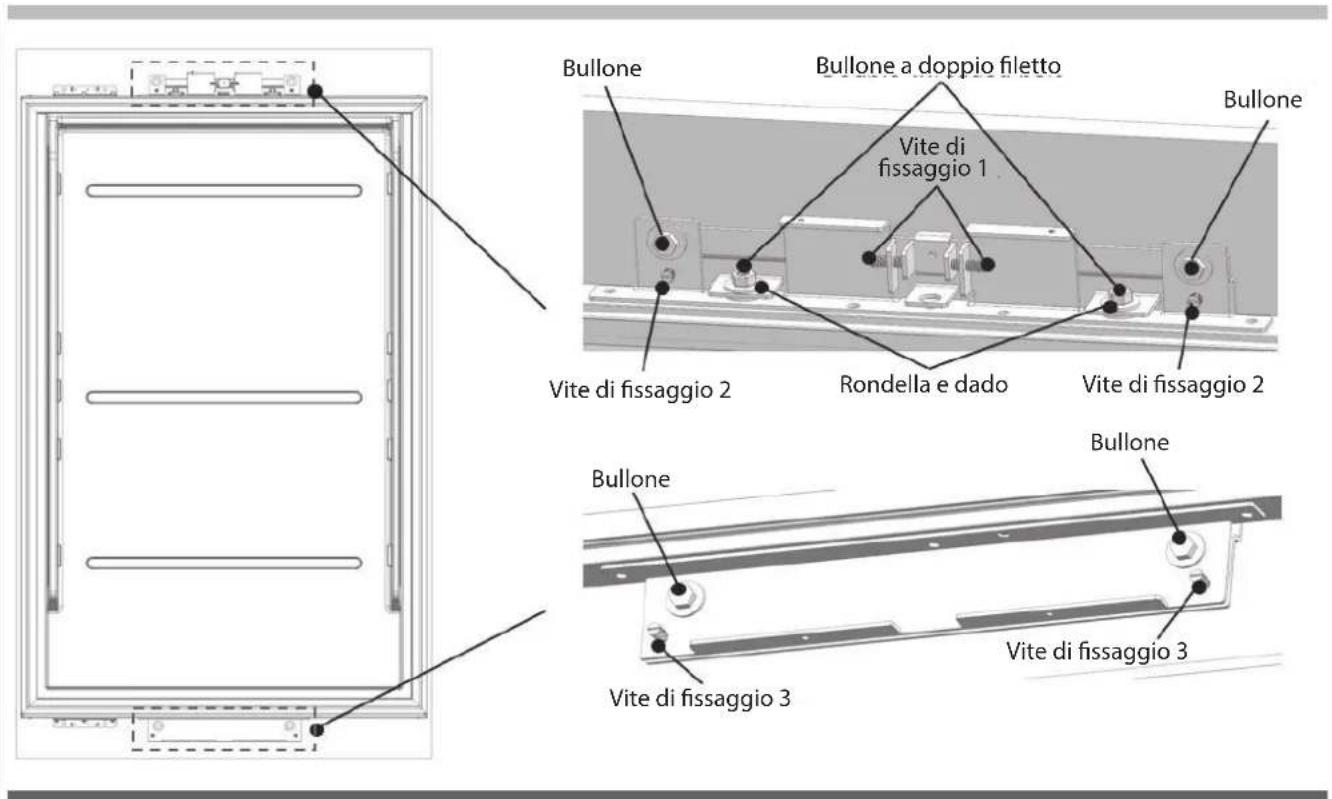

Installazione dell'anta del mobile del congelatore 33

REGOLAZIONE DELLE CERNIERE 36

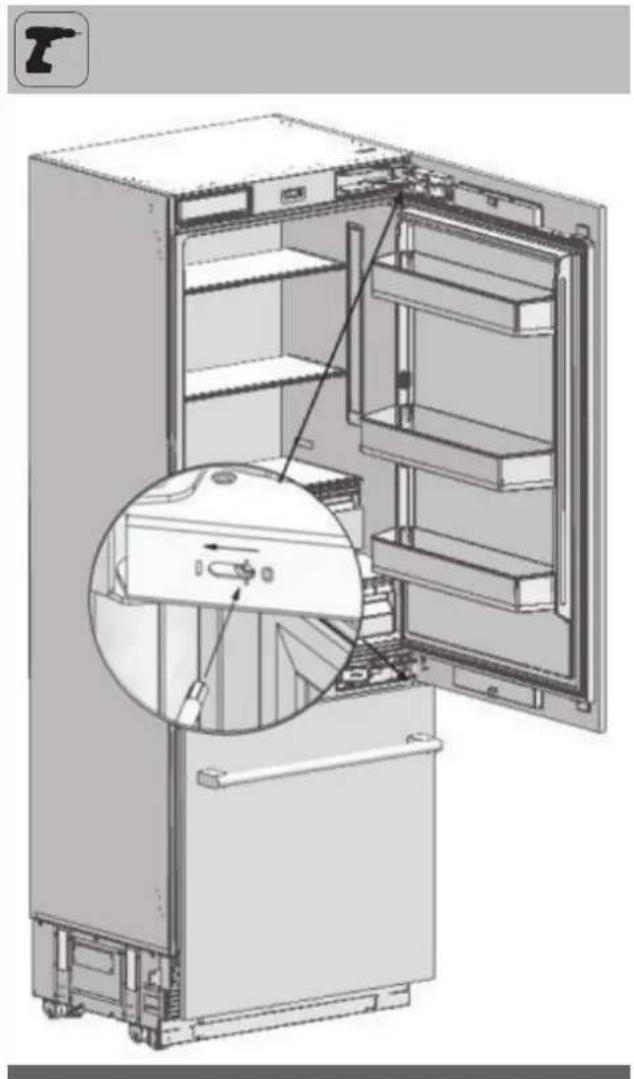

Regolazione della durezza delle cerniere 36

MODIFICA VERSO DI APERTURA DELLA PORTA DEL FRIGO 37

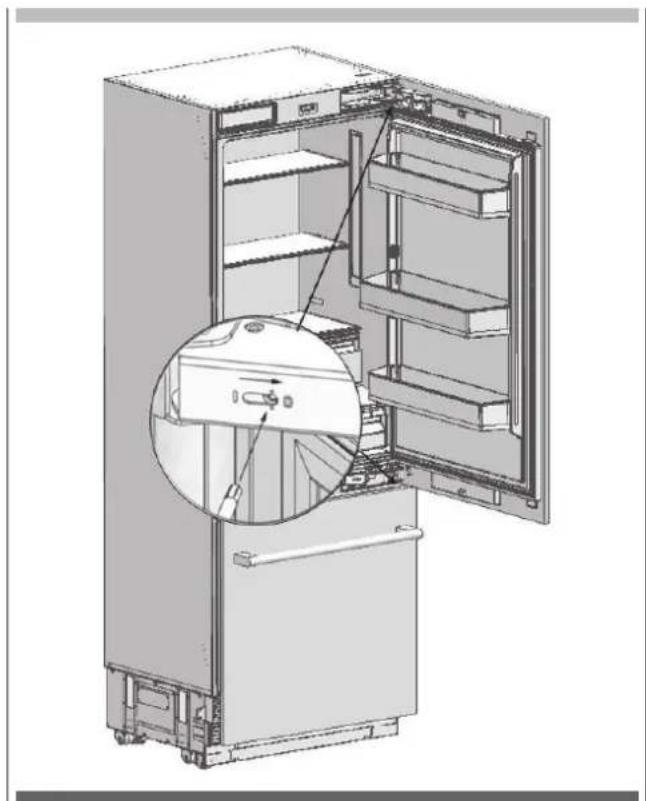

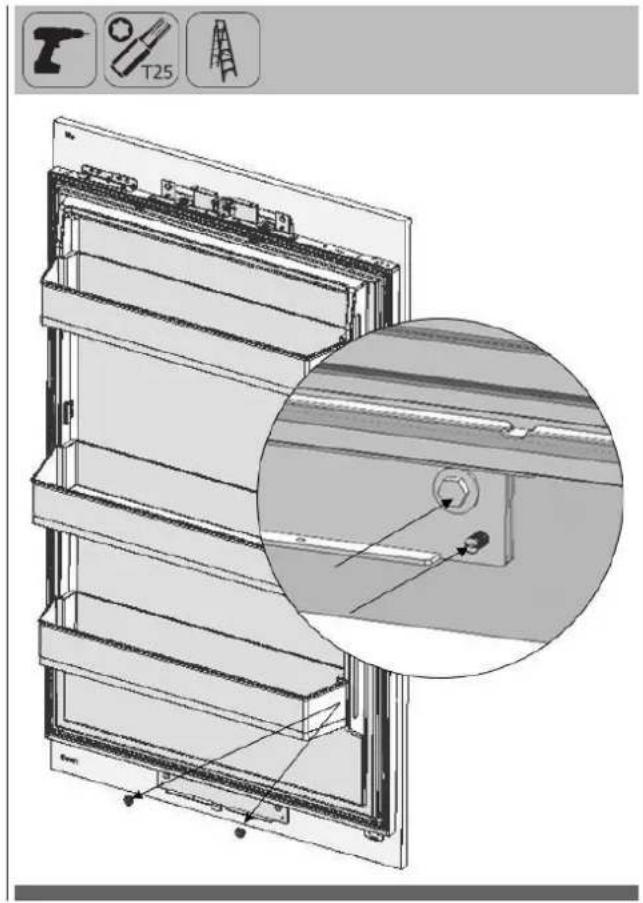

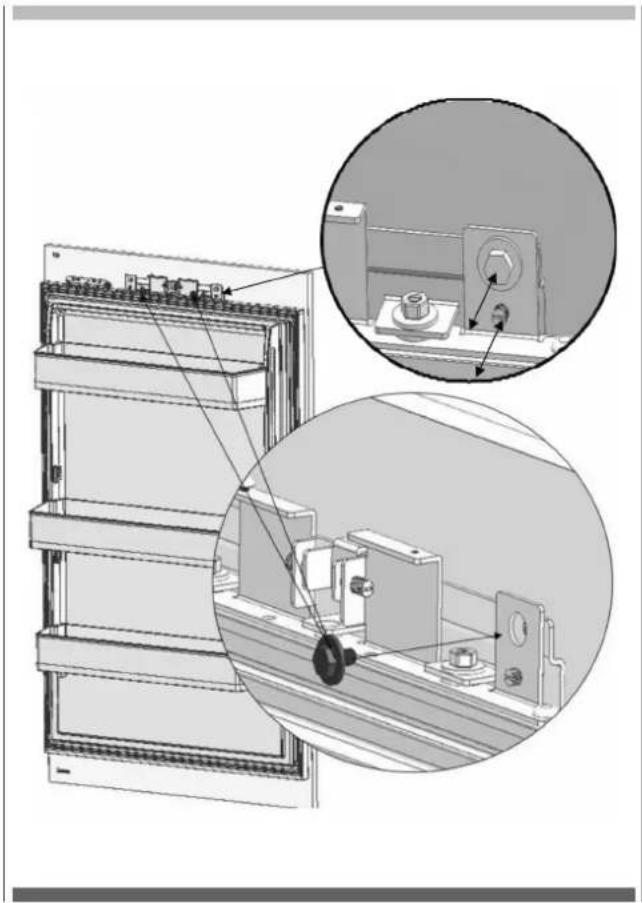

Rimozione dello sportello con rivestimento del frigo 37

Rimozione e preparazione dello sportello internodel frigorifero 39

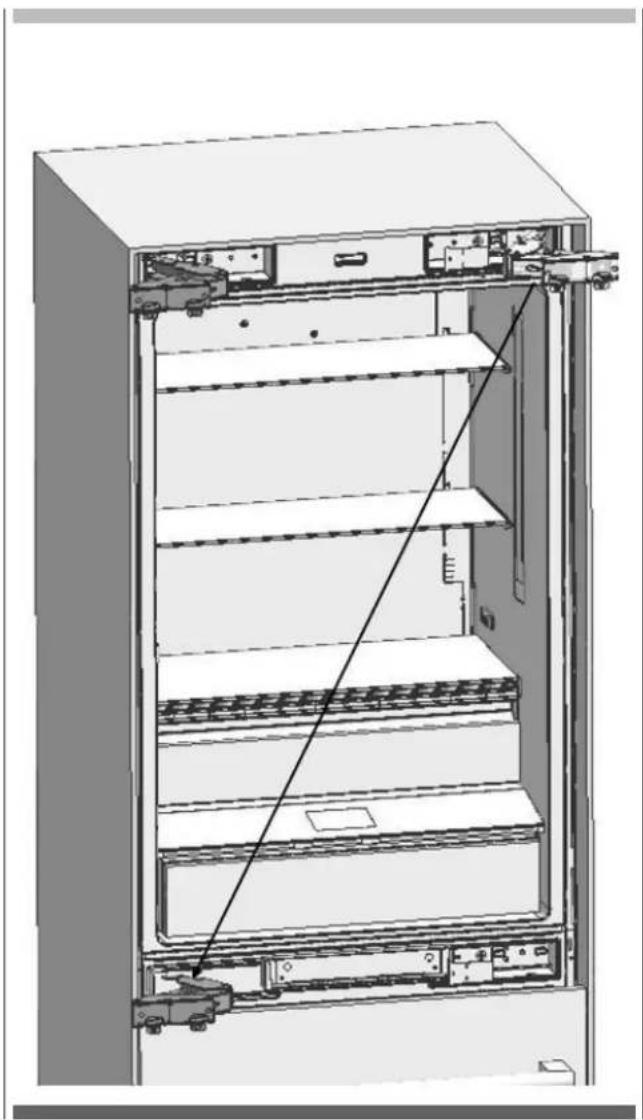

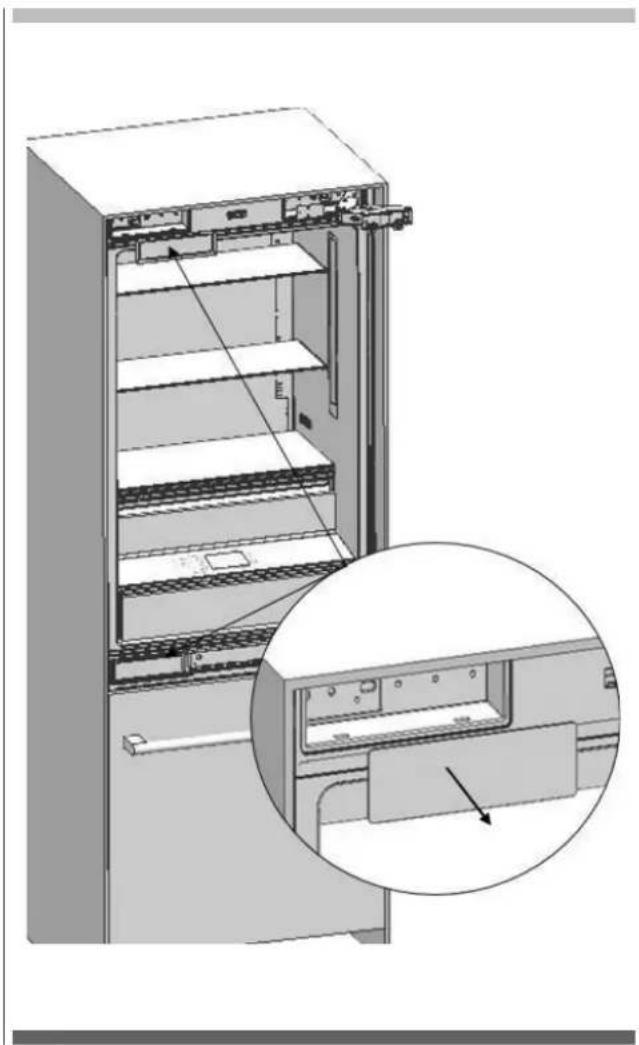

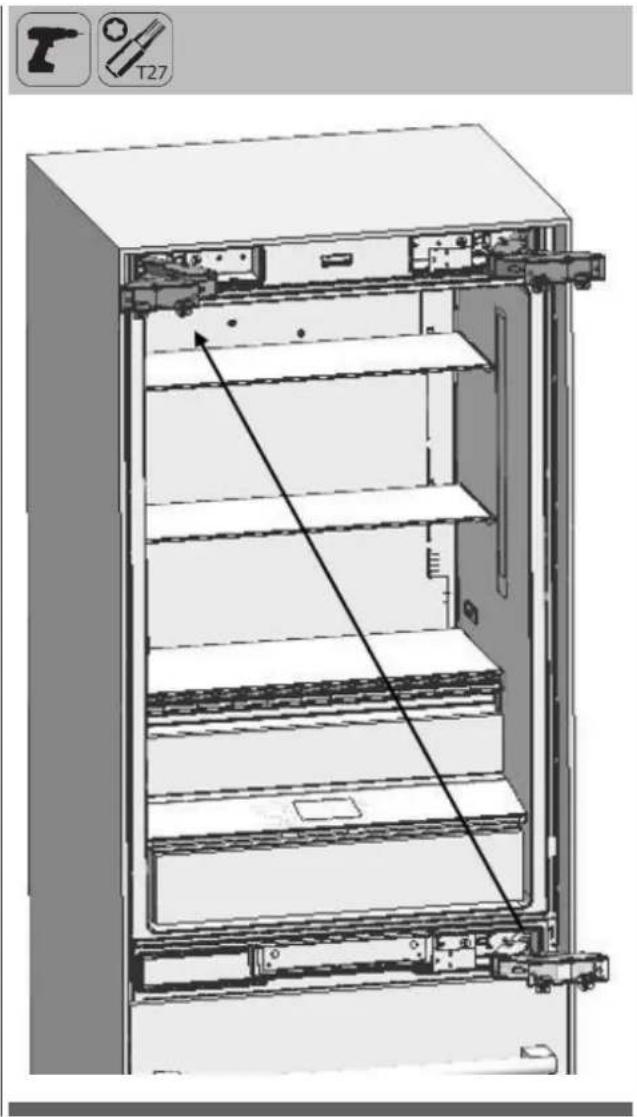

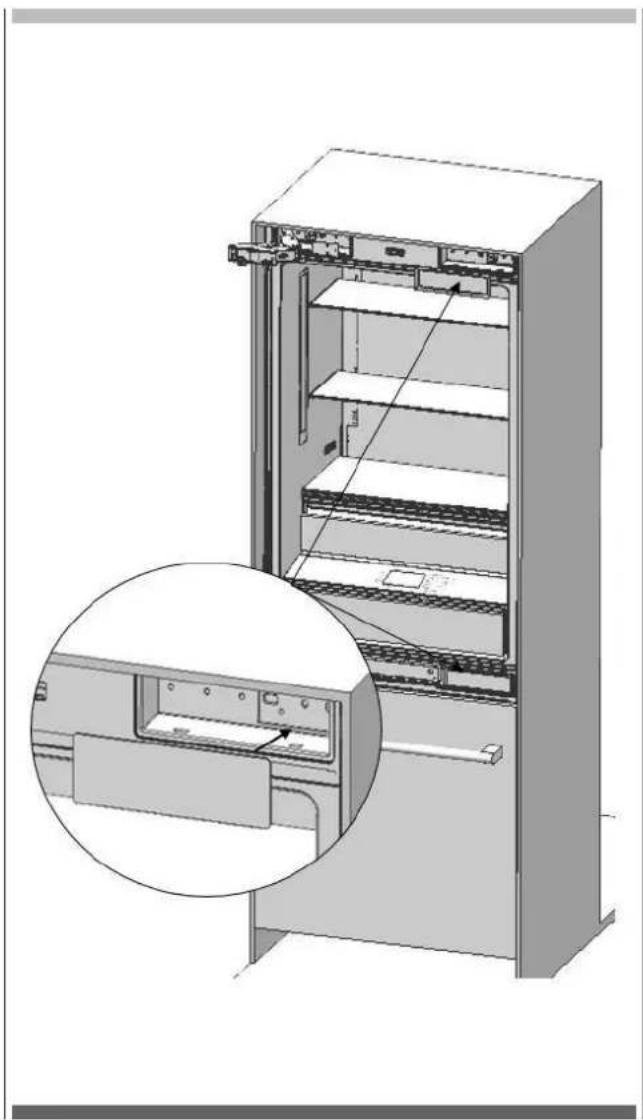

Ripositionamento delle cerniere 40

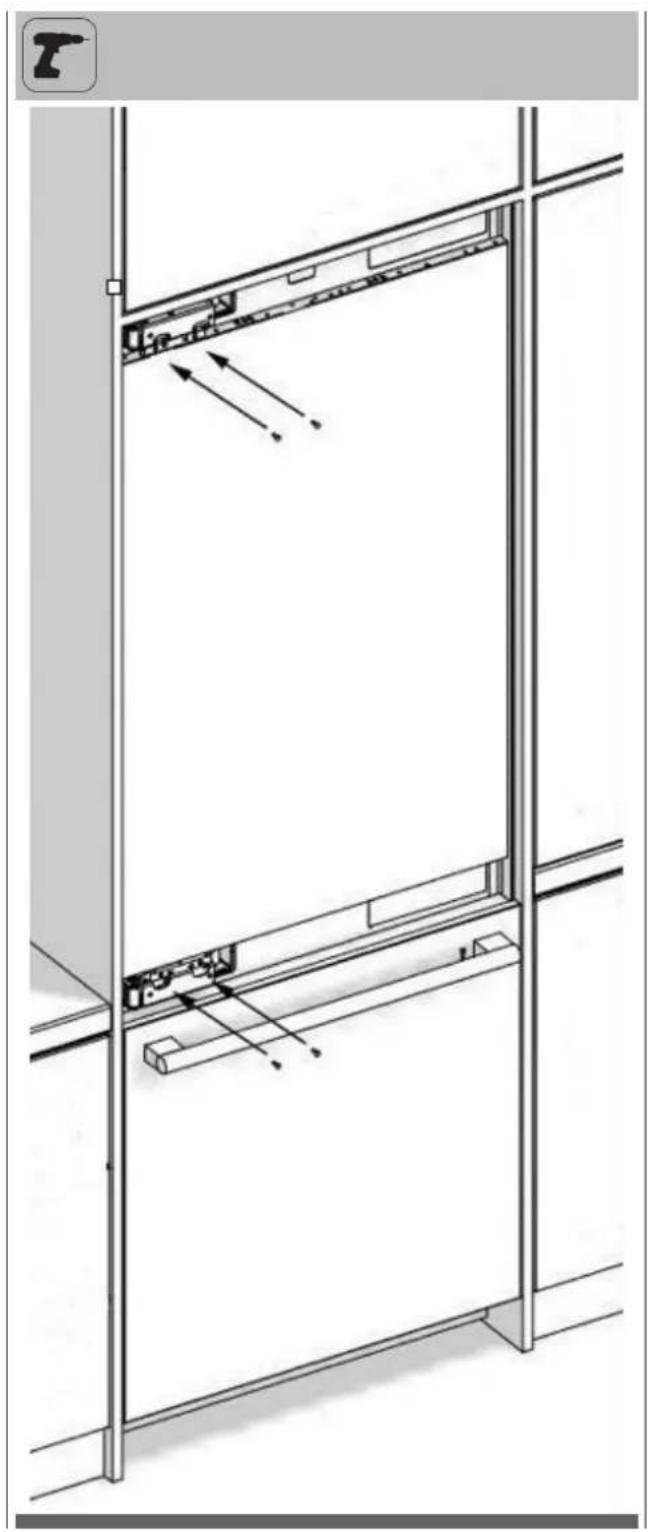

Installazione dello sportello del frigo 42

Simboli e significato

I simboli utilizzati nel manuale di installmentono i seguenti.

i	Informazioni importanti o consigli utili per l'uso
!	AVVERTENZA: Conduzioni che possono danneggiare il prodotto o le sue funzioni operative
!	ATTENZIONE: Conduzioni che comportano il rischio di lesioni gravi
4	Condizioni che comportano il rischio di scossa elettrica
	I componenti d'imballaggio di questo prodotto sono stati realizzati con materiali ricolabili in conformità alle normative ambientali nazionali.

Smaltimento dei materiali di imballaggio

La confezione è stata progettata per proteggere il prodotto durante il trasporto.

I materiali di imballaggio utilizzati per il prodotto non danneggiano la natura durante lo smaltimento e devono essere riciclati.

Tutti i materiali di imballaggio in plastica, i sacchetti ecc. devono essere smaltiti in modo sicuro e tenuti fuori alla portata dei bambini. Restituire l'imballaggio al rivenditore.

AVVERTENZA

Questo manuale di installatione è stato redatto per aiutare gli installatori. è necessario prendere in considerazione ancche il Manuale d'uso fornito insieme al prodotto.

Se si anomalare le avventenze riportate nel presente manuale, si rischia di subire gravi lesions e di danneggiare il prodotto. Si prega di leggere attendamente quando segue.

AVVERTENZA

Refrigerante R600a

Questo prodotto contiene il refrigerante isobutano R600a, un gas naturale molto ecologico. Tuttavia, èanche infiammabile. Osservare le seguenti avertenze:

• Se il prodotto è stato trasportato in orizzontale, è necessario attendere almeno 4 ore prima di collegarlo.
• Durante l'installazione è necessario seguire le seguenti istruzioni:
• Le dimensioni dell'area di installmente devono essere adequate.
• Le dimensioni, le caratteristiche e la posizione dell'elemento utilizzato per sostenere e fissare il prodotto in quest'area devono essere adeguate.
• Le distance minime tra le parti del prodotto e le strutture circostanti devono essere adequate.
• É necessario rispetto le dimensioni minime e la corretta disposizione dei fori di ventilazione.
• Il prodotto deve essere collegato alla rete elettrica e i relativi collegamenti degli altri componenti devono essere adeguati.
• Dopo l'installazione, il prodotto deve essere possibile scollegarlo alla rete elettrica.
• La presa o il fusibile devono essere accessibili per scollegare il prodotto alla corrente.
  Non devono essere utilizzati cavi di prolunga o adattatori, alla messa a terra (a due terminali).

ATTENZIONE

Durante l'installazione del prodotto è necessario indossare quanti e protezioni per gli occhi.

Occorre inoltre adottare misure per prevenire gli alto livelli di rumore quando si fora il pavimento o si utilizes un trapano.

Verificare che il prodotto sa adatto alla rete elettrica locale.

É necessario che il prodotto sia installato da un technician qualificato secondo le istruzioni fornite.

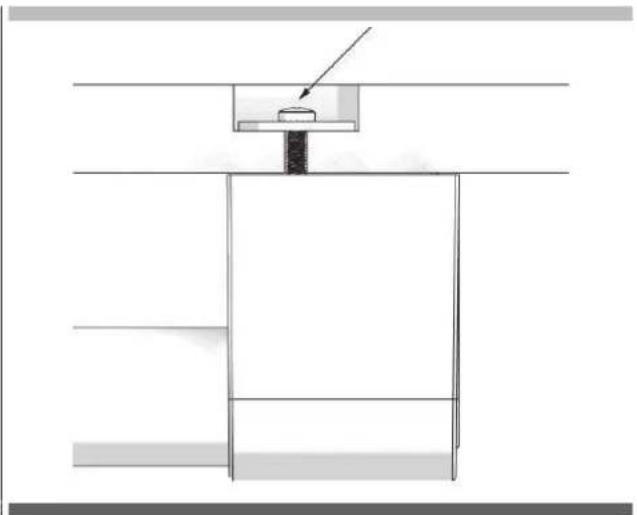

AVVERTENZA

Il prodotto potrebbe ribaltarsi perché è piuttosto pesante. Per quello motivo è necessario adottare delle precauzioni per evitare il ribaltamento.

Gli sportelli del prodotto devono essere tenuti chiusi sono al momento in cui questo arrivava a destinazione e il trasporto deve avenire in conformità con le istruzioni di installmente.

Classe climatica

Fascia climatica	Temperatura ambiente nella stanza
SN	Tra +10°C (50°F) e +32°C (90°F)	Questo apparecchio è stato progettato per essere utilizzato in determinate fasce climatiche (temperature ambientali). Non delve essere utilizzato all'influori di tale fascia.
N	Tra +16°C (60°F) e +32°C (90°F)
ST	Tra +16°C (60°F) e +38°C (110°F)
T	Tra +16°C (60°F) e +43°C (120°F)

Peso del prodotto:

FBCD 761 TNF EDBL FBCD 762 TNF EDBL

Peso del prodotto 164kg (361Ibs)

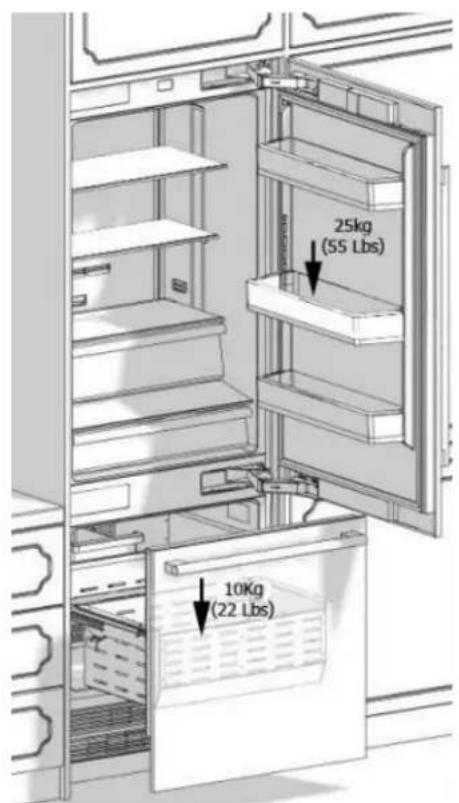

Resistenza degli sportelli

Carico massimo

FBCD 761 TNF EDBL FBCD 762 TNF EDBL

Sportello del frigorifero 25kg (55lbs)

Sportello del congelatore 10kg (22lbs)

FBCD 761 TNF EDBL FBCD 762 TNF EDBL

Luogo di installmente

necessario seguire le istruzioni riportate di seguito:

Il pavimento su cui è necessario installare il prodotto deve essere in grado di sostortare almeno 544 kg (1.200 libbre).
- Il pavimento della cucina e il fondo del prodotto devono essere allo stesso livello. In caso contrario, potrebbero verificarsi problemi con l'aspirazione dell'aria del prodotto.
Non devono esserci oggetti che impediscano l'installazione del prodotto sul retro e sulle pareti laterali del luogo di installmente.
- La presa di corrente deve trovarsi nella posizione corretta.
- Le dimensioni del mobile in cui sare installato il prodotto devono essere rigorosamente conformi a quella indicate nel manuale.

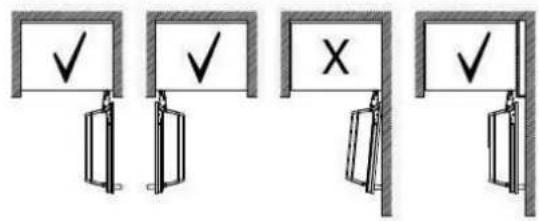

Non installare il prodotto con il frigorifero e il congelatore adiacenti. In caso contrario, il prodotto potrebbe formare condensa e subire danni. (Per informazioni dettagliate, consultare il paragrafo "Installazione di un doppio mobile")
- Per verificare che il pavimento in cui verrà installato il prodotto sia perfettamente in piano, è necessario utilizzato una livella a balla.
L'area di installatione non deve essere esposta alla luce diretta del sole e deve essere lontana da fonti di calore, forn, radiatori ecc.
- La temperatura ambiente deve essere compresa tra 13^ (55^) e 43^ (110^) .
- In caso contrario, potrebbero verificarsi errori di funzionamento quando il prodotto è in funzione.
- Se non è possibile evitare di installare il prodotto vicino a una fonte di calore, occorre mantenerile le distance minime indicate di seguito tra il prodotto e tale fonte:
- 3cm (11 / 4^ ) do piani di cottura o forni elettrici.
- 30 cm (12") da piani di cottura o fornì a gas o a combustibile

Rispettare lesegmentiregole:

L'interruttore dedicato o il fusabile devono essere lavoramente accessibili in caso di emergenza; non devono essere nascosti diatro il prodotto.
- La spina o il cavo non devono toccare la superficie posteriore del prodotto. In caso contrario, potrebbe danneggiarsi a causa delle vibrazioni del prodotto.
Non collegare la spina di altri elettrodomestici dietro il prodotto. Se nel luogo in cui viene utilizzato il prodotto il livello di umidità è elevato, è possibile che la superficie esterna sia soggetta a corrosione. Mantenere il locale di installatione asciutto e ben pulito per evitare la corrosione.

Per prevenire il rischio di scosse elettriche:

Collegare la spina a una presa a 3 poli con messa a terra.
Non rimuovere il terminale di terra della spina.
Nonutilizzare adattatori.
Nonutilizzareprolunghe.

ATTENZIONE

La mancata osservanza di queste istruzioni cui causare morte, incendio o scosse elettriche. Il collegamento del conduttore di messa a terra del dispositivo in un luogo non idoneo cui provocare scosse elettriche. In caso di dubbi sulla corretta messa a terra del prodotto, rivolgersi a un elettricista o a un techniciano qualificato.

L'installazione, la riparazione e altre procedure eseguite da personne non qualificate possono essere pericolose. Prima di installare l'apparecchio, verificare che i parametri di tensione, carico e corrente del circuito riportati sulla targhetto informativa siano conformi alla rete elettrica della propria abitazione.

L'elettrdomestico è dotato di una spina e di un cavo di alimentazione pronti per essere collegati a una rete elettrica da 220-240V 50/60HZ. Il dispositove devese essere collegato a una presa a 3 poli. La spina devese essere installata solo da un elettricista autorizzato.

Se occorre modificare il cablaggio o l'alimentazione elettrica della casa, rivolgersi a un elettricista qualificato.

ATTENZIONE

Non installare il frigorifero:

in areapepere
- in ambienti in cui gocciola acqua
- in ambienti con temperatura inferiore a 0^ (55°F)

Mobile:

Accertarsi che il mobile in cui si installerà l'elettrodomestico sua stato montato in modo sicuro nella cucina. Il mobile deve essere fissato al pavimento e alla parete in modo corretto e con supporti adeguati.

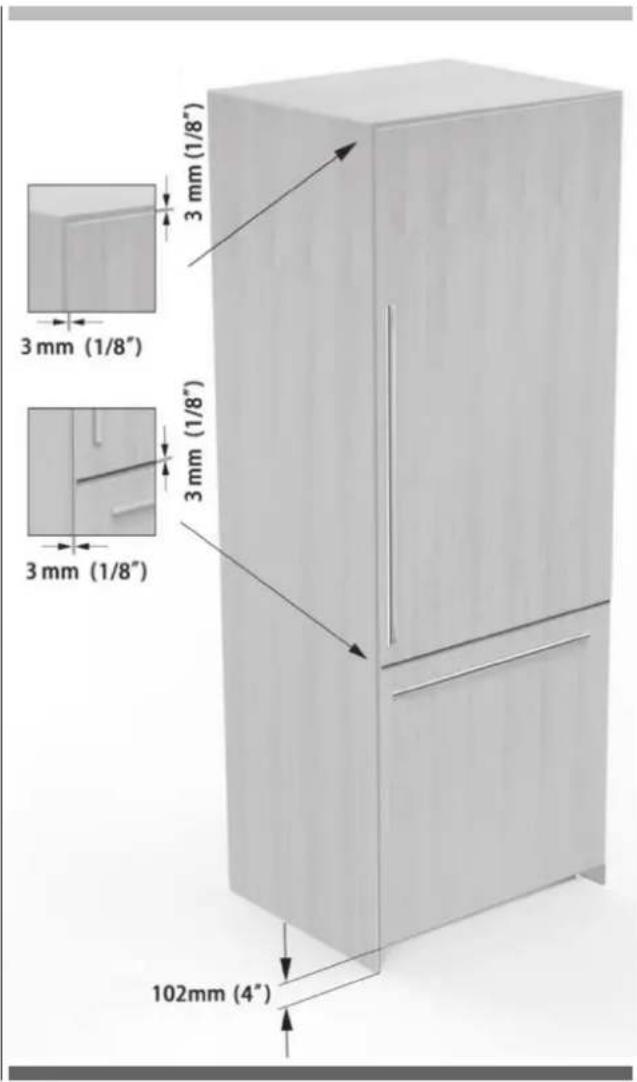

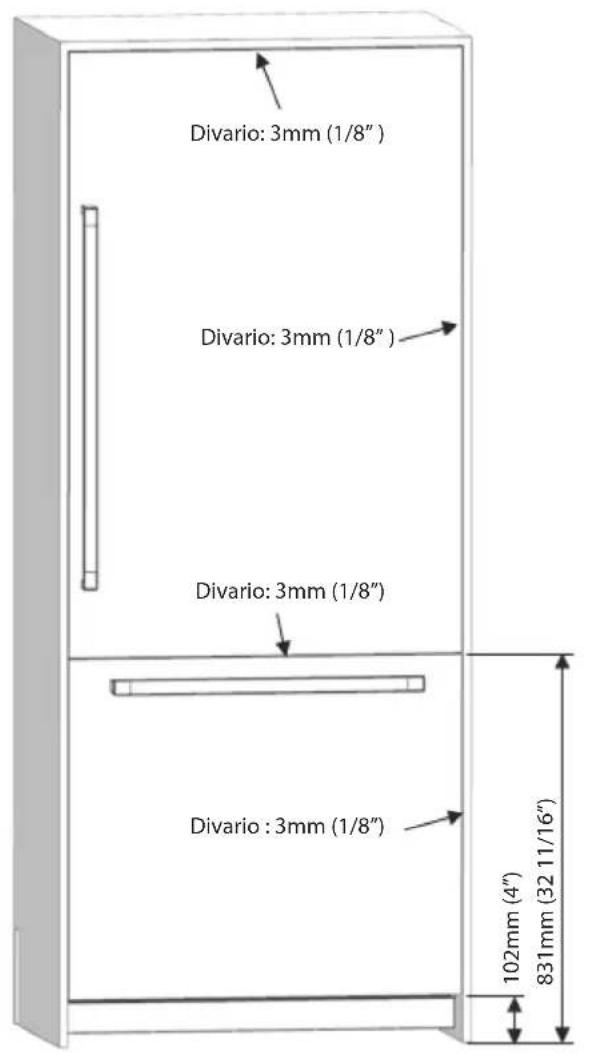

Per un'installazione ottimale, le distance tra il mobile e il prodotto devono essere conformi ai valori specificati nelle istruzioni di INSTALLazione.

Le pareti laterali devono essere prive di spazi liberi e le loro superfici devono essere piatte. Lo spessore minimo delle pareti laterali deve essere di 16mm (5 / 8^ )

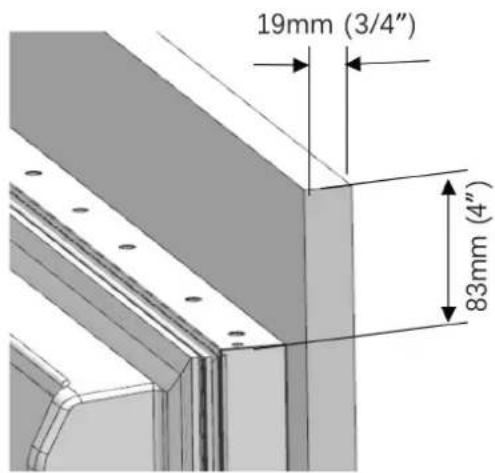

Lo spessore minimo degli sportelli da fissare al prodotto deve essere di 19mm (3 / 4^ )

ATTENZIONE

E' possible acquistare un kit pannelli porte in acciaio inox.

Aerazione:

Le griglie di ventilazione per l'ingresso e l'uscita dell'aria dall'unità non devono essere bloccati o ostruiti. Inoltre, occorre pulire periodicamente la polvere e lo sporco che si accumulano su quosti fori.

Collegamento eletrico:

Nonutilizzare mai un cavo di prolunga.
- La presa di corrente deve essere obbligatoriamente collegata a terra e controllata da un tecnico autorizzato.
- La posizione del cablaggio elettrico deve essere conforme alle dimensioni indicate nel manuale.

ATTENZIONE

La messa a terra è necessaria. Questo elettrdomestico è dotato di una spina a tre poli per proteggere l'utente da possibili scosse elettriche.

• Non rimuovere il terminale rotondo di messa a terra alla spina.
  Nonutilizzare adattatori di messa a terra a due poli.
• Non utilizzato cavi di prolunga per alimentare il prodotto.

ATTENZIONE

Non collegare il cavo di messa a terra al tubo del gas. In caso di dubbi sulla corretta messa a terra del prodotto, rivolgersi a un elettricista o a un technician补水ilico. Non installare un fusabile sulla linea neutra o sul circuito di messa a terra.

AVVERTENZA

Attendere 3-6 ore prima di alimentare il prodotto per proteggerlo da eventuali danni. In quello modo, il refrigerante e i lubricanti delsystema si bilanciano.

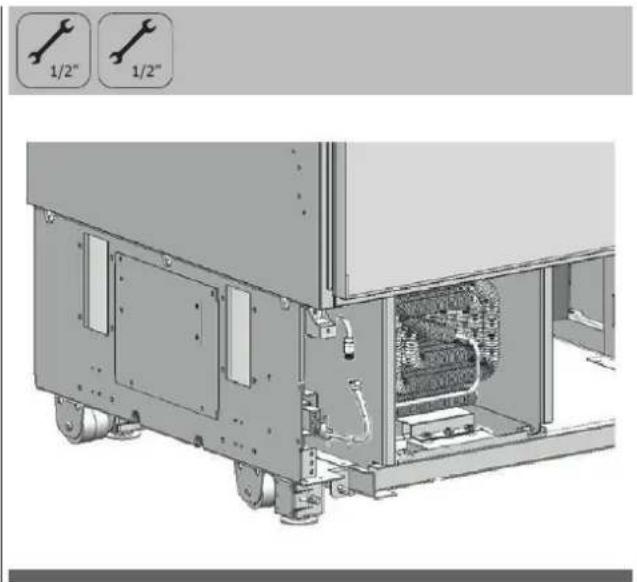

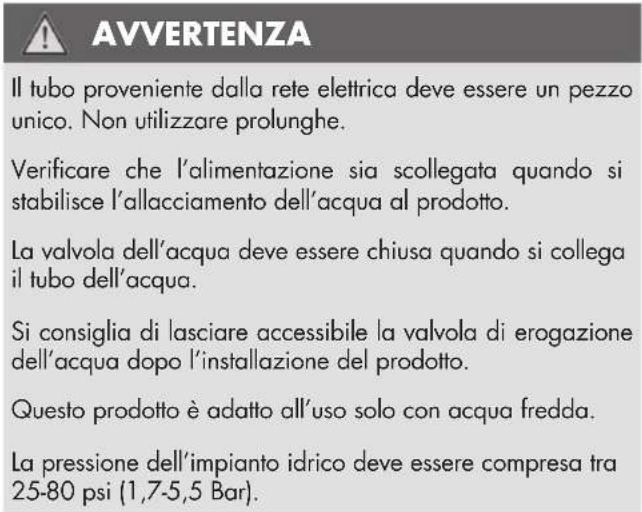

Collegamento idrico

• La pressione della rete idrica deve essere conforme ai valori specificati nel manuale.
• La posizione del sistema idrico deve essere conforme alle dimensioni indicate nel manuale.

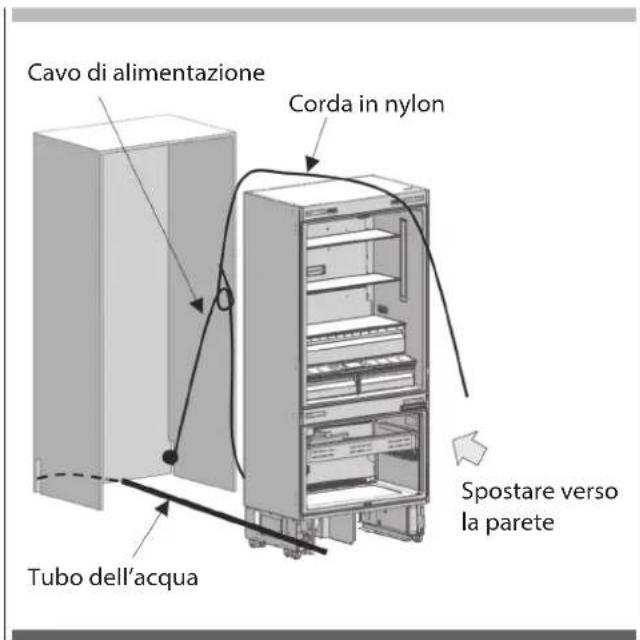

INFORMAZIONI IMPORTANTI

Se siutilizza unsystema a osmosi inversa,si consiglia di utilizzare il bypass per il systema di filtraggio dell'acqua.

Liasta degli utensili

Gli utensili da utilizzato per l'installazione del prodotto sono i seguenti:

Trapano-awvilatore

Occhiali protetti

Chiave da 13 mm (1/2")

Martello

Scala

Punta per trapano 02,4

08,0 Punta per trapano

Taglierino

Guanti protettivi

Metro a nastro

Punta a stella

Chiava a bussola da 7 mm (1/4")

Livella a bolla

Carrello

Nastro

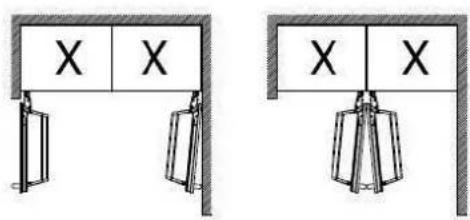

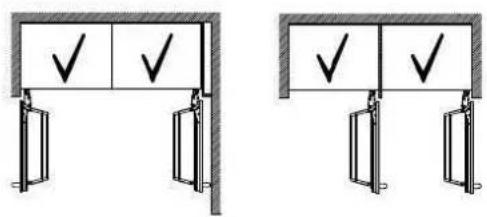

IT ALTERNATIVE PER L'INSTALLAZIONE

Il prodotto può essere posizionato in vari modi in base al modello della cucina. Deve essere installato in un punto in cui sia possibile aprire e chiudere gli sportelli in modo corretto. Se gli sportelli non sono essere aperti almeno di 90 gradi, non sare possibile aprire completamente i cassetti all'interno del prodotto.

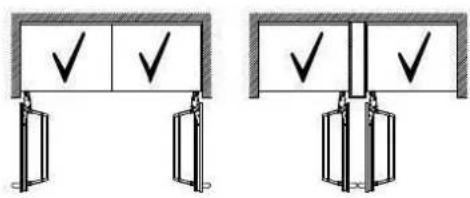

Metodi di posizionamento del mobile singolo

Metodi di posizionamento del mobile doppio

Le istruzioni che seguono sono state redatte in base al tipo di incasso.

L'elektrodomestico e i pannelli si insertiscono complemente nel vano e tra i due mobili laterali della cucina o le colonne vi è l'integrazione e la planarità delle ante.

Questo scenario di installatione è il più comune.

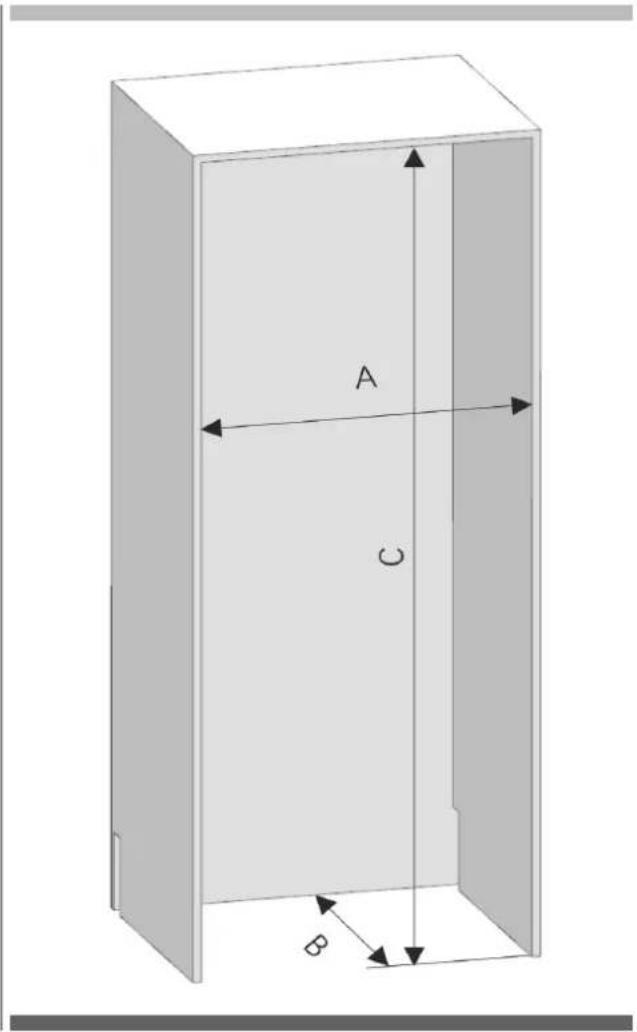

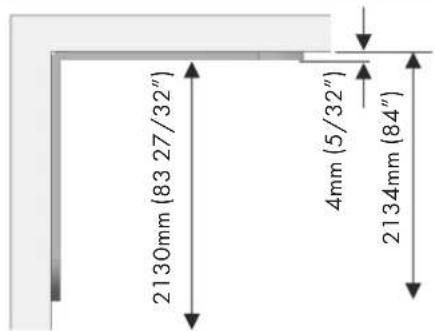

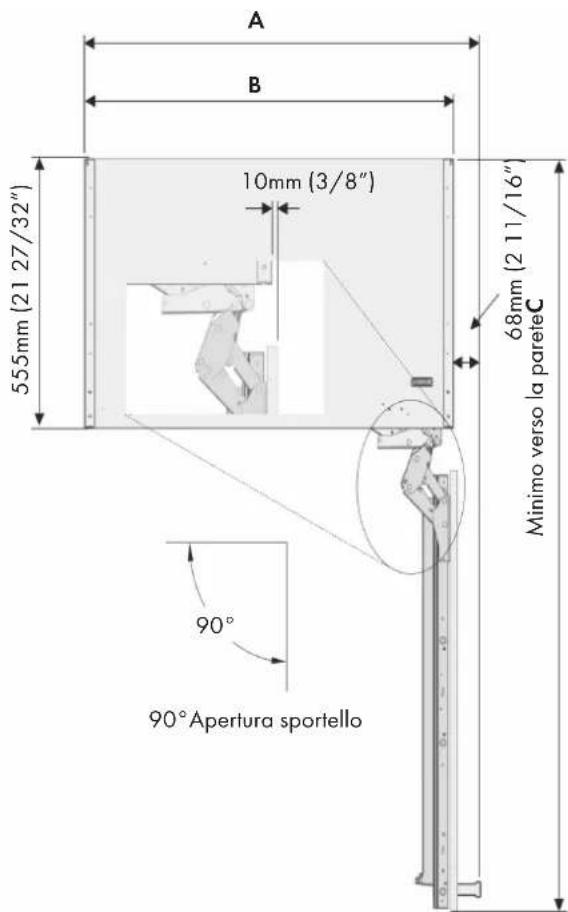

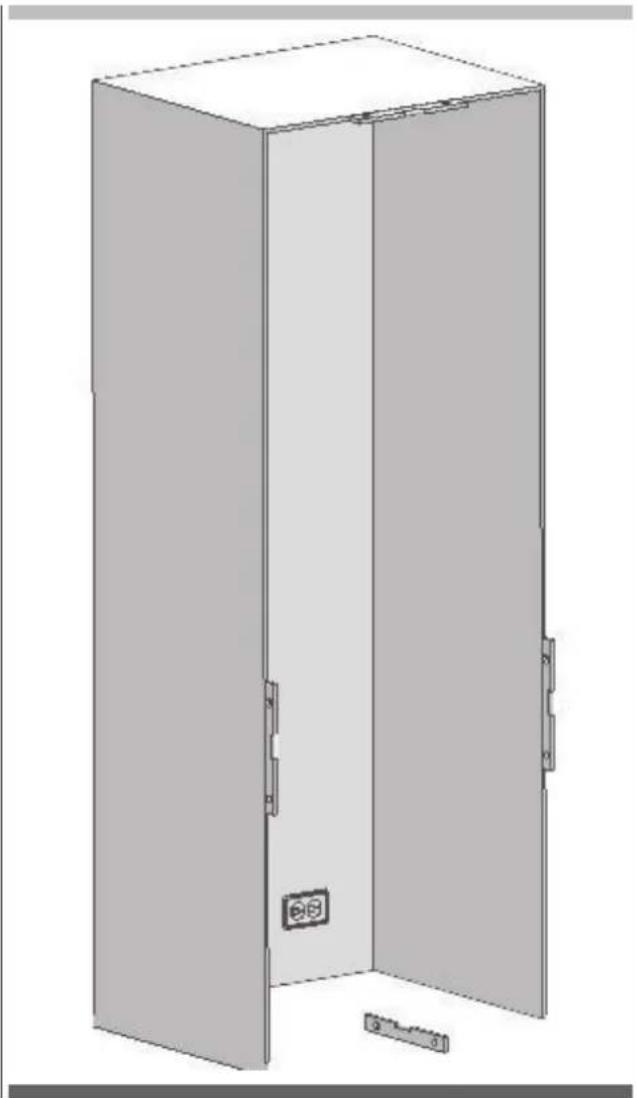

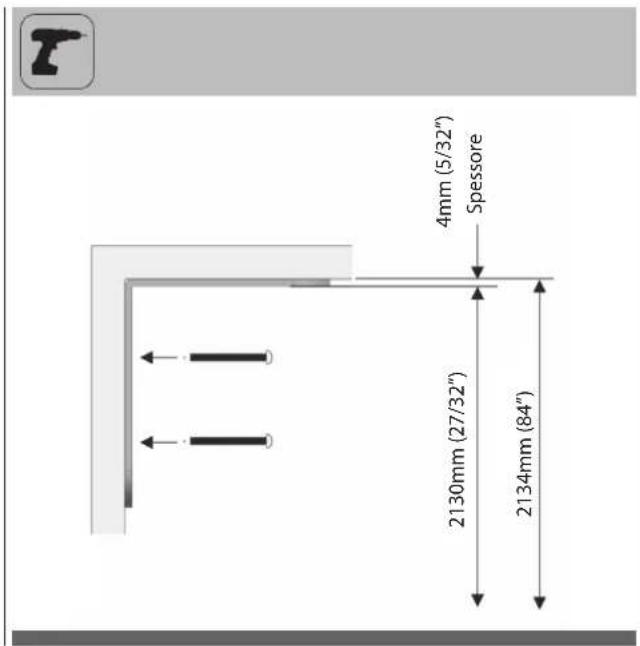

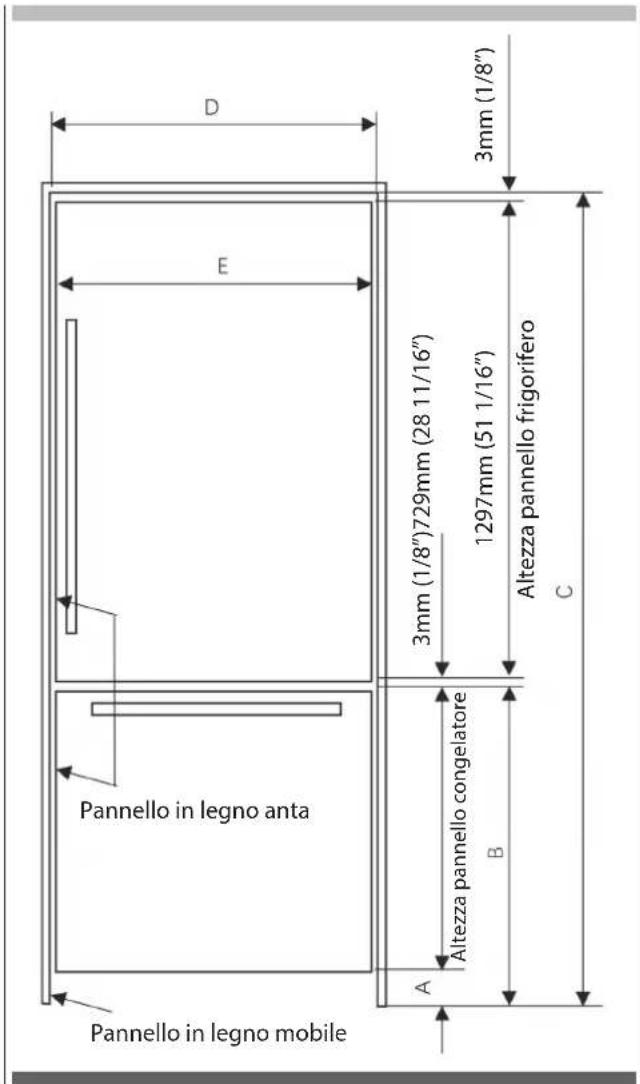

Dimensioni del mobile

• Prima di iniziare l'installazione occorre verificare le dimensioni del mobile.

FBCD 761 TNF EDBL FBCD 762 TNF EDBL
A larghezza 762mm	30"
B profondità 635mm	25"
C altezza 2134mm	84"

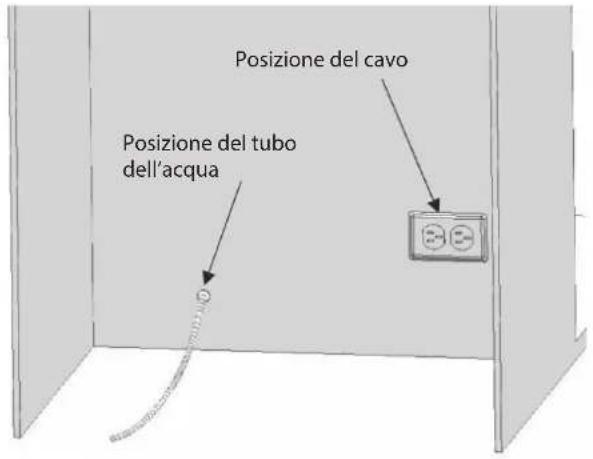

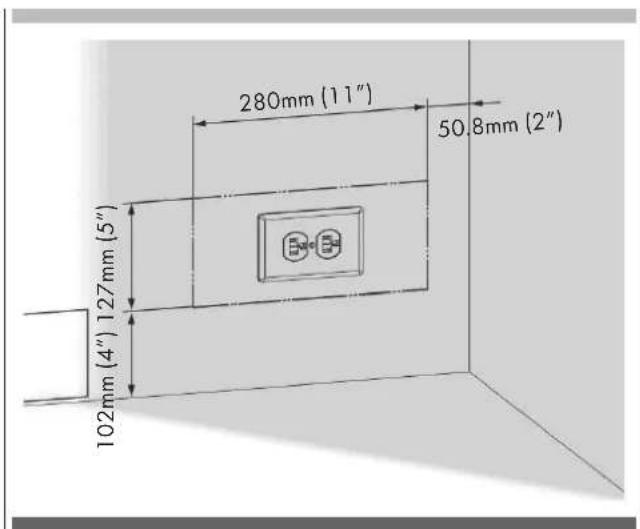

Posizione dei cavi elettrici

La posizione dei cavi elettrici deve rispetto l'intervalto indicato di seguito.

ATTENZIONE

Non utilizzato cavi di prolunga o adattatori a due pin e non rimuovere il terminale di terra del cavo di messa a terra.

ATTENZIONE

Un elettricista qualificato deve garantire il corretto collegamento dei poli della presa. Verificare che la messa a terra della presa sia corretta.

Posizione del sistema idrico (solo per modello FBCD 762 TNF EDBL)

L'acqua collegata alla rete idrica deve essere potabile. La posizione delsystema idrico deve rispetto r'intervallo indicato di seguito.

L'impiano idrico del frigorifero deve essere collegato alla rete idrica della casa. L'utente deve essere in grado di attivare e disattivare la valvola quando necessario.

Nel punto in cui è installata la linea dell'accua non devono essere presenti oggetti che possano perforare i tubi dell'accua o causarne la torsione.

La pressione dell'impianto idrico deve essere compresa tra 25-80 psi (1,7-5,5 Bar).

Se la pressione dell'acqua supera gli 80 psi, installare un dispositivo di limitazione della pressione o una protezione contro l'impatto dell'acqua sulla valvola di ingresso. Non installare mai il prodotto o far funzionare l'elettrodomestico se la pressione dell'acqua può superare i 120 psi.

AVVERTENZA

Verificare che non ci siano perdite d'acqua quando si effettuano i collegamenti idrici. In caso contrario, l'acqua finira sul pavimento e i mobili si danneggeranno.

Per l'allacciamento del prodotto alsystema idrico occorre un tubo flessibile con una lunghezza minima di 1,5 metri (60^ ) e un diametro di 1 / 4'' .

Per collegare l'estremita del tubo al prodotto è necessario utilizzato un connettore con una filetatura di diametro esterno pari a 1/4'' . Prima di completeness, verificare che l'acqua scorra e che non ci siano perdite.

AVVERTENZA

• Per verificare che il pavimento in cui verrà installato il prodotto sia perfettamente in piano, è necessario utilizzato una livella a balla.
• La verticalità delle flange dei mobili deve essere verificata con una livella a balla d'aria.
• Se la planarità e la verticalità del prodotto non sono corrette, potrebbero sorgere problemi di installment.

Dimensioni del prodotto

FBCD 761 TNF EDBL FBCD 762 TNF EDBL

A 756mm (293/4")

senza pannello:592mm (23 5/16")

con pannello spessore 19 mm (3/4"): 616mm (24 1/4)

FBCD 761 TNF EDBL FBCD 762 TNF EDBL

A 388mm (159/32")

FBCD 761 TNF EDBL FBCD 762 TNF EDBL

A 824mm (327/16")
B 756mm (293/4")
C 1398mm (55 1/32")

FBCD761TNFEDBL FBCD762TNFEDBL

A 1127mm (443/8")
B 756mm (293/4")
C 371mm (145/8")
D 1338mm (52 11/16")

Posizione delle staffe antiribaltamento

Regolazione minima dell'altezza per il livellamento

FBCD 761 TNF EDBL
FBCD 762 TNF EDBL

Principal altezde riferimento per allineamenti

	A B C
standard	102mm (4")	831mm (32 11/16")	2134mm (84")
minimo	97 mm (3 13/16")	826mm (32 1/2")	2129mm (83 13/16")
massimo	137 mm (5 3/8")	866mm (34 1/8")	2169mm (85 3/8")

FBCD 761 TNF EDBL FBCD 762 TNF EDBL

D 762mm (30")

E 756mm (29 3/4")

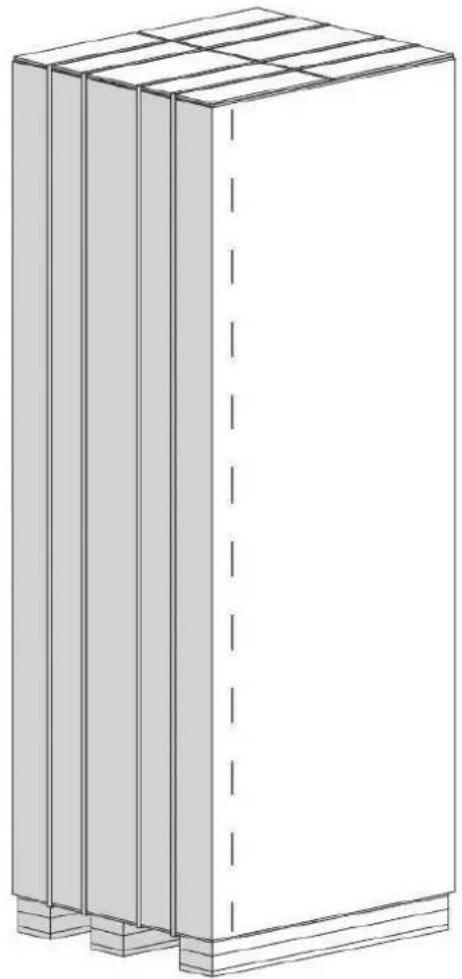

Disimballaggio

AVVERTENZA

Il frigorifero delve essere trasportato da almeno due persone.

Utilizzare un taglierino per rimuovere i nastri.
- Tagliare il cartone da imballaggio con un taglierino lungo le linee tratteggiate e rimuoverlo.

• Rimuovere il materiale di imbalaggio in polistirene.

ATTENZIONE

Non rimuovere il nastro adesivo dello sportello superiore del prodotto finché il frigoriferro non viene collocato nel mobile. Rischio di ribaltamento.

Elementi di connessione situati nel retro del prodotto

No Nome articolo spec 76 91 92
1	Finitura laterale del mobile frigorifero	Estrusione di PVC L=617mm (24 1/4"), L=1259 mm (49 5/8")	4 4 4
2	Finitura laterale dello sportello frigorifero	Estrusione di PVC L=1136mm (44 3/4")	2	2
3	Finitura laterale dello sportello congelatore	Estrusione di PVC L=556 mm (21 7/8")	2	2
4	Finitura superiore del mobile frigorifero	Estrusione di PVC L=762 mm (30"), L=914 mm (36")	1 1 1
5	Copertura superiore sportello del congelatore	abs	1	1

Elementi di montaggio situati all'interno del vano congelatore

No	Nome articolo spec 76 91 92
6	Modellino anta del mobile carta 1 1 1
7	Staffa antiribaltamento T4.0, rivestimento Zn 2 2 2
8	Tassello - 8 8 8
9	Viti della staffa antiribaltamento	M8*60	8	8	8
10	Dima di regolazione posizione	ps	1	1	1
11	Perni limitatori a 90°	sus	2	2	-
12	Distanziatore per anta mobile congelatore	abs	9	9	9
13	Viti per sezione superiore ante del mobile congelatore	ST M4.8x16	3	-	-
14	Staffa per sezione superiore ante del mobile congelatore	T1.0, sus	3	-	-
15	Viti per sezione superiore ante del mobile congelatore	M4*12	6	-	-
16	Vite per staffa del mobile	M4*12	16	16	16
17	Staffa per mobile T1.0, rivestimento Zn 8 8 8
18	Vite per staffa del mobile	ST M4x14	16	16	16
19	Copertura staffa per anta del mobile	abs	4	4	2
20	Vite staffa per anta del mobile	M4*12	8	8	4
21	Staffa per anta del mobile	T1.0, sus	4	4	2
22	Vite staffa per anta del mobile	ST M4x14	8	8	4
23	Vite staffa di sospensione per anta del mobile	ST M4x14	30	30	34
24	Viti per sezione superiore ante del mobile congelatore	ST M4.8x16	-	3	3
25	Staffa per sezione superiore ante del mobile congelatore	T1.0, sus	-	3	3
26	Viti per sezione superiore ante del mobile congelatore	M4*12	-	18	18

Rimozione del cassetto verdure del congelatore

Rimuovere manualmente le 4 viti zigrinate.

Rimuovere il cassetto per verdure inferiore.

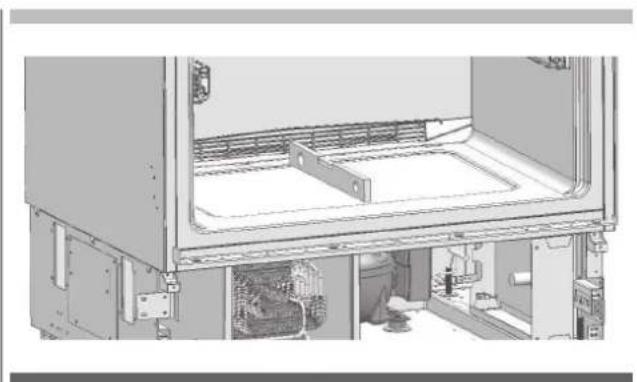

Rimozione dello sportello del congelatore

• Rimuovere le 2 viti che si trovano vicino alla parte anteriore e collegare lo sportello del congelatore al binario.

• Tirare lo sportello in avanti per liberarlo delle linguette sul retro e rimuoverlo.

Rimozione griglia ventilazione inferiore

• Rimuovere le 2 viti ed estrarre la griglia ventilazione inferiore.

Rimozione griglia ventilazione superiore

• Rimuovere le 2 viti ed estrarre della griglia ventilazione superiore.

Continuare a installare il prodotto seguito le istruzioni riportate di seguito. Tenere in considerazioneanche le istruzioni nazionali e locali relative all'installazione.

Montaggio delle staffe antiribaltamento

AVVERTENZA

É indispensableabile utilizzato le staffe antiribaltamento per evitare che il disposativo si ribalti.

Verificare che non vi siano connessioni elettriche o idriche nel punto in cui verranno avvitate le viti e stabilite le connessioni.

Non dimenticare di utilizzare le necessarie protezioni quando si praticano i fori sulla parete e si esgue l'installazione.

• Segnare la parete per le staffe antiribaltamento (7).

FBCD 761 TNF EDBL FBCD 762 TNF EDBL

A 762mm(30^ )

B 600mm (235/8")

C 81mm (3 3/16")

Utilizzare un trapano per creare i fori per i tasselli 8) nei punti segnati. (5/16" -08)

Utilizzare il martello per fissare i tasselli (8)

• Montare le staffe (7) nelle loro sedi, utilizzando 4 viti per ognuna. É necessario utilizzato tutte e 2 le staffe per garantire la sicurezza del prodotto.

AVVERTENZA

Se non si è sicuri che gli elementi di collegamento esistenti siano fissati alla parete in modo sicuro come dovrebbbero, è possibile utilizzare metodi differenti antiribaltamento.

Se ci sono dei mobili sulla parete posteriore del frigorifero, accertarsi che siano fissati alla parete.

A tal fine, controllare che la parete posteriore del mobile sià fissata al muro in cemento armato con appositi elementi di collegamento.

Se non è possibile collegare saldamente le staffe antiribaltamento, occorre utilizzato il metodolo alternativo descritto di seguito.

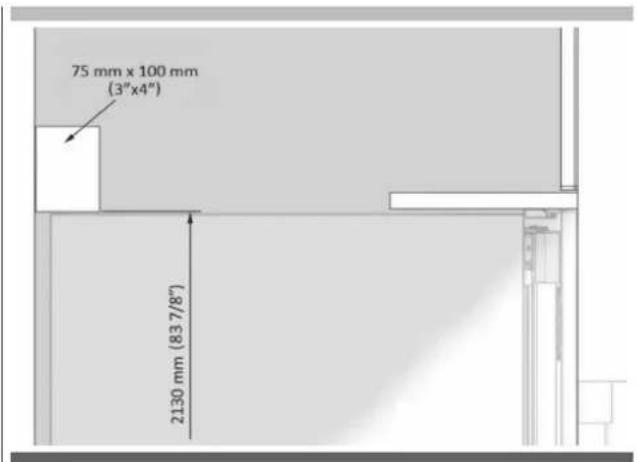

Con questo metodo si possono utilizzato travi di legno per evitare il rischio di ribaltamento.

Occorre installare come illustrato di seguito.

Non delve crearsi spazio tra il prodotto e la trave di legno.

Le dimensioni minime della sezione della trave in legno devono essere di 75mm× 100mm (3^ 4^ ) . La larghezza della trave deve essere parlo allo spazio in cui verrà installata.

Se la profondità della nicchia è superiore a quella prevista, è necessario utilizzato una trave aggintiva. La trave di legno deve entrare in contatto con il prodotto con una dimensione massima di 50,8 mm (2").

Per determinare la posizione della trave in legno, contrassegnarla sulla parete posteriori, scegliere le viti adatte e collegarla in modo sicuro.

AVVERTENZA

É necessario determinare il numero e le caratteristiche delle viti da utilizzato per la trave in legno, in modo che ci sia un collegamento sicuro

Preparazione del tubo per l'acqua e della spina di alimentazione

Per l'allacciamento del prodotto alsystema idrico occorre un tubo flessibile con una lunghezza minima di 1,5 metri (60") e un diametro di 1 / 4''

Per collegare l'estremita del tubo al prodotto è necessario utilizzato un connettore con una filettatura di diametro esterno parsi a 1/4. É possibile scegliere il metodo A o il metodo B per evitare che il cavo si inceppi

Metodo A: individuare il tubo dell'acqua e l'alimentatore sul retro.

Metodo B: Posizione are il tubo dell'acqua e l'alimentatore lateralmente

Rimozione del frigorifero dal pallet in legno

• Rimuovere le staffe che collegano il frigorifero al pallet in legno.

• Inclinare leggermente il frigorifero e spostarlo con l'aiuto del carrello, poi poggiarlo a terra.

ATTENZIONE

In quello momento il rischio di ribaltamento è elevato. Non aprire gli sportelli fino a che il prodotto non sare sistematico nel mobile.

Collocazione del frigorifero nel mobile

• Inserire il tubo della rete idrica nel condotto sul retro ed estrarlo nella parte anteriore.

INFORMAZIONI IMPORTANTI

Per evitare che il cavo si inceppi, procedere come segue.

• Accendere il frigorifero e verificare che sua alimentato. (Controllare se le spie dello scomparto congelatore sono accese o spente per verificare che il prodotto sia in funzione).

INFORMAZIONI IMPORTANTI

Per proteggere gli spigoli del mobile durante il posizionamento del prodotto, si possono utilizzato nastri adesivi e protezioni simili.

AVVERTENZA

Dopo l'installazione, la presa del dispositorio deve essere accessibile. Se la spina non è accessibile dopo l'installazione, l'alimentazione deve essere interrotta dall'interruttore principale.

Verificare che il cavo di alimentazione non resti impigliato durante l'installazione.

• Spingere con cautela il prodotto verso il mobile per posizionarlo. In caso di sollecitationi durante l'insertimento del prodotto nel mobile:
• Il pavimento potrebbe essere irregolare
• I piedini regolabili potrebbero essere allentati (per sapere come regolare i piedini, consultare la relativa realtà)
• É necessario fissare temporaneamente lo sportello del congelatore per allineare il prodotto prima di posizionarlo.

Per allineare il prodotto al mobile è necessario utilizzare i bordi superiore dello sportello del congelatore. Nelle pagne seguenti sono spiegate le modalità di regolazione degli altri bordi.

INFORMAZIONI IMPORTANTI

Per allineare il prodotto al mobile è necessario utilizzare i cordi superiori dello sportello del congelatore. Nelle pagne seguenti sono illustrate le modalità di regolazione degli altri cordi.

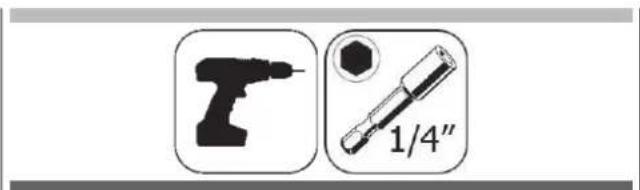

Regolazione dell'altezza del frigorifero nel mobile

• Regolare l'altezza del frigorifero utilizzato i piedini.

AVVERTENZA

Prima di tutto, sollevare i piedini anteriors per ridurre il rischio di caduta del mobile in avanti.

A/D - Girare la chiave in senso orario per sollevare la parte anteriore

B/C - Girare la chiave in senso orario per sollevare la parte posteriore

• Dopo aver regolato i piedini, controllare la planarità sua in larghezza che in profondità.

L'altezza massima che i piedini regolabili possono raggiungere di 40~mm (1 9/16") e l'altezza del prodotto è di 2.169 mm (85 3/8").

INFORMAZIONI IMPORTANTI

Regolazione del frigorifero in base alla flangia del mobile

Per i prodotti con ante rivestite, la posizione del frigorifero viene regolata in modo che l'anta e la superficie del mobile siano a filo. Se necessario, si vuo utilizzato anche il calibro (articolo n. 10).

• Per prodotti privi di ante rivestite, il prodotto viene posizionato utilizzato l'elemento di regolazione (articoloni. 10) come migliorato nella figura seguente.

INFORMAZIONI IMPORTANTI

È molto importante allineare il bordo superiore dello sportello del congelatore. Tutti gli altri bordi sono essere regolati con i meccanismi di regolazione.

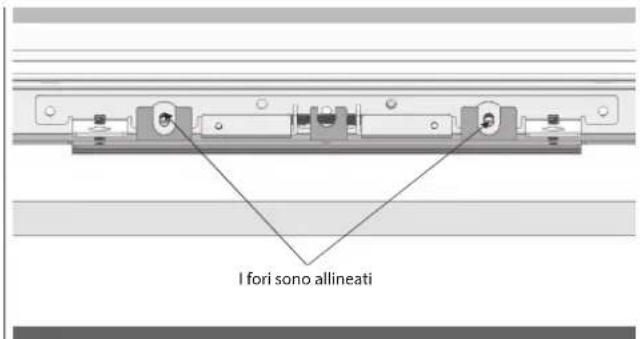

- La posizione dell'elemento di regolazione del livello (10) deve essere impostata in base allo spessore dell'anta. è possibile regolare il livello per 4 diversi livelli di spessore dell'anta.

Avvitamento delle staffe laterali

• Fissare le staffe laterali al mobile con 12 viti (articolo n. 11) per ogni staffa.
• Fissare le staffe (articolo n. 17) all'unità, di cui 2 sulla parte superiore e 3 su ogni lato. Usare le viti (articolo n. 18) per serrare il tutto.
  Utilizzare le 12 viti lunghe (articolo n. 16) per fissare il prodotto al mobile.

AVVERTENZA

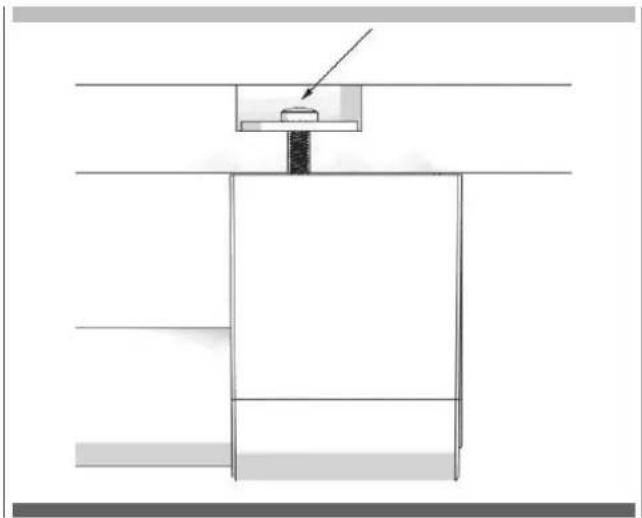

Prima di iniziare ad avitare le staffe laterali e superiori, verificare che il prodotto sa alimentato dall'acqua e che non vi siano perdite (solo per modello FBCD 762 TNF EDBL).

INFORMAZIONI IMPORTANTI

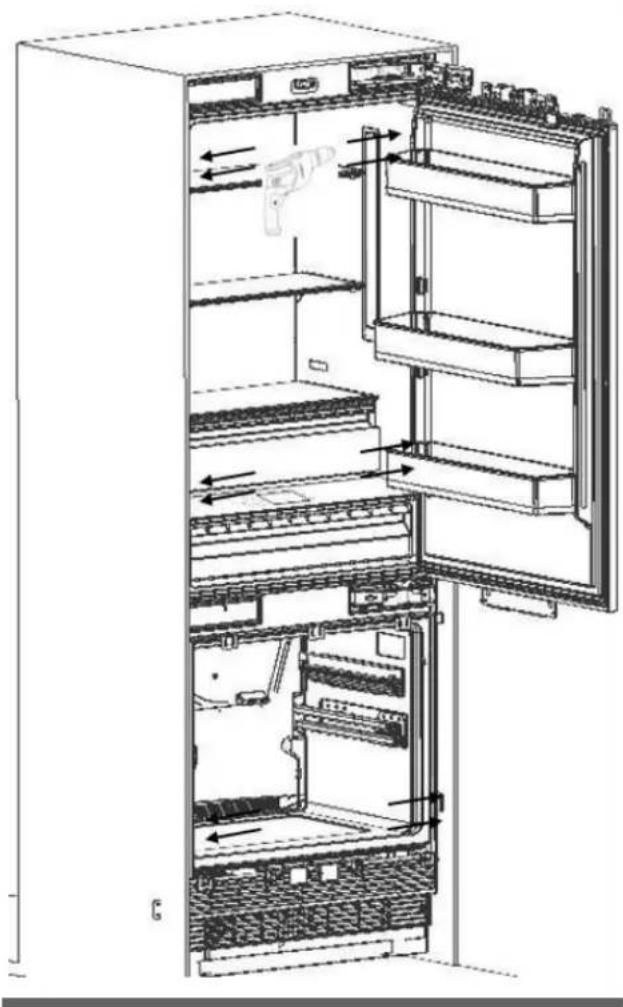

Se si incontrano delle difficultà nel serrare le viti, l'apertura di un foro di riferimento con il trapano renderò più facile cette procedura.

Avvitamento della staffa superiore

• Fissare la staffa superiore al mobile con 4 viti (articolo n. 16).

INFORMAZIONI IMPORTANTI

Se si incontrano delle difficultità nel serrare le viti, l'apertura di un foro di riferimento con il trapano renderà più facile cette procedura.

IT INSTALLAZIONE PARTE INFERIORE CABINET FRIGORIFERO

Collegamento idrico

• Servendosi del taglierino, tagliare l'estremità del tubo dell'acqua che fuoriesce, lasciando una sezione di 10^ .

• Usa le due chiavi per collegare saldamente il tubo proveniente dalla rete elettrica e quello proveniente dalla valvola.

INFORMAZIONI IMPORTANTI Una volta completato il collegamento, apriere la valvola di rete e verificare che non ci siano perdite in quel punto.

Fissaggio del foro di sfiato superiore

• Usare 2 viti per fissare la parte superiore del foro di ventilazione.

Fissaggio del foro di sfiato inferiore

• Usare 2 viti per fissare la parte inferiore della griglia di ventilazione.

INFORMAZIONI IMPORTANTI

É possibile spostare il foro di ventilazione inferiore in avanti e indietro per adattarlo alla piatra della cucina.

AVVERTENZA

La distanza di corsa avanti-indietro della piastra inferiore deve essere di 23mm (15 / 16^ ) . Come si vede nella figura, la piastra decorativa non deve trovarsi davanti al livello del foro di ventilazione superiore.

Fissaggio degli elementi decorativi

• Fissare gli elementi di chiusura laterali (1) sulle staffe di collegamento destra/sinistra.

• Fissare gli elementi di chiusura superiori (4) sulla staffa di collegamento superiore.

IT PREPARAZIONE DELL'ANTA DEL MOBILE

Questo paragrafo contiene informazioni sulla preparazione delle ante dei mobili e sul loro montaggio con il prodotto.

AVVERTENZA

Il peso massimo dei pannelli da applicare al prodotto è il seguente:

Anta del frigorifero: 16,2 kg (35,7 lbs)
Anta del congelatore: 9 kg (19,8 lbs)

Scelta dello spessore dell'anta

• Lo sportello del frigorifero può aprirsi al massimo di 115^ . Se lo sportello deve aprirsi in quello modo, è possibile scegliere i seguenti livelli di spessore.

AVVERTENZA

Se lo spessore dell'anta è superiore a 38 mm (1½"), lo sportello non deve apriri altri i 90°. Occorre installare un perno limitatore sulla cerniera.

• Volendo, siouldimitareilgradodiaperturdellosportelloa 90^

In this case, i livelli di spessore dell'antà possono essere i seguenti (consultare il relativivo paragrafo per sapere come fissare il perno di limitazione a 90^

Rimozione dei coperchi dei meccanismi

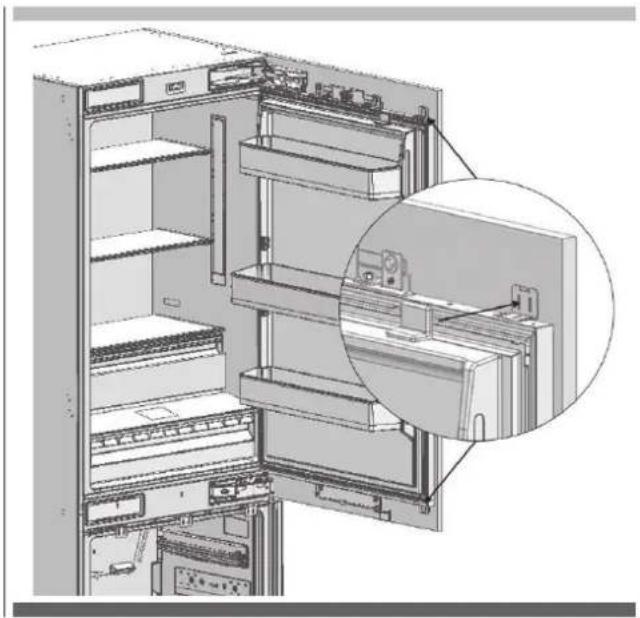

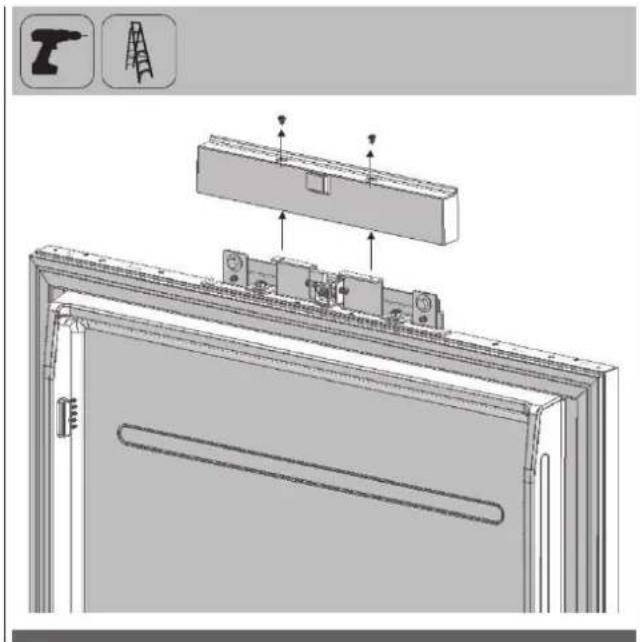

Rimuovere una vite per estrarre il coperchio superiore dello sportello frigorifero.

AVVERTENZA

Sulla staffa di aggancio del coperchio c'è un magnete. Si tratta di un elemento fondamentale per il funzionamento del prodotto. Non va confuso con il coperchio inferiore.

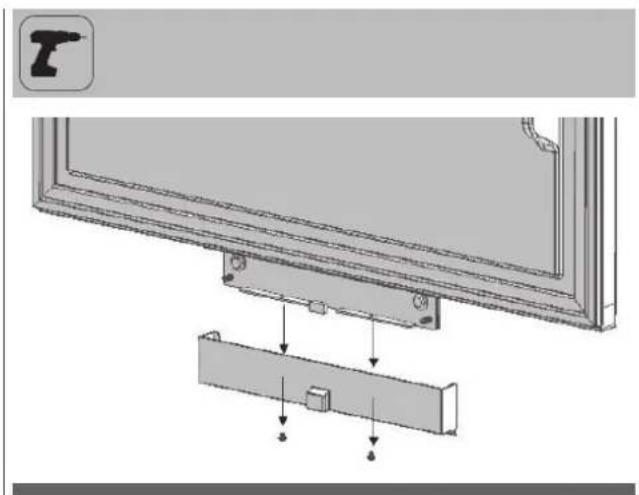

Rimuovere le due viti per estrarre il coperchio.

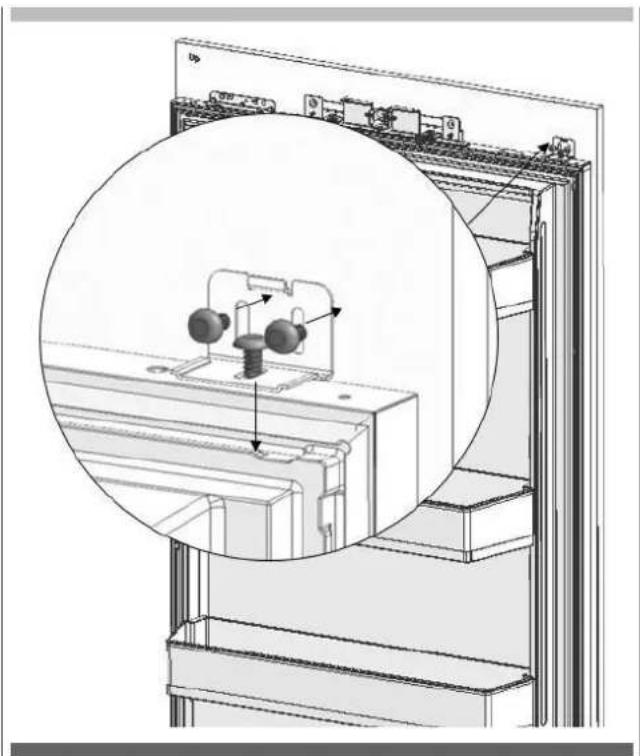

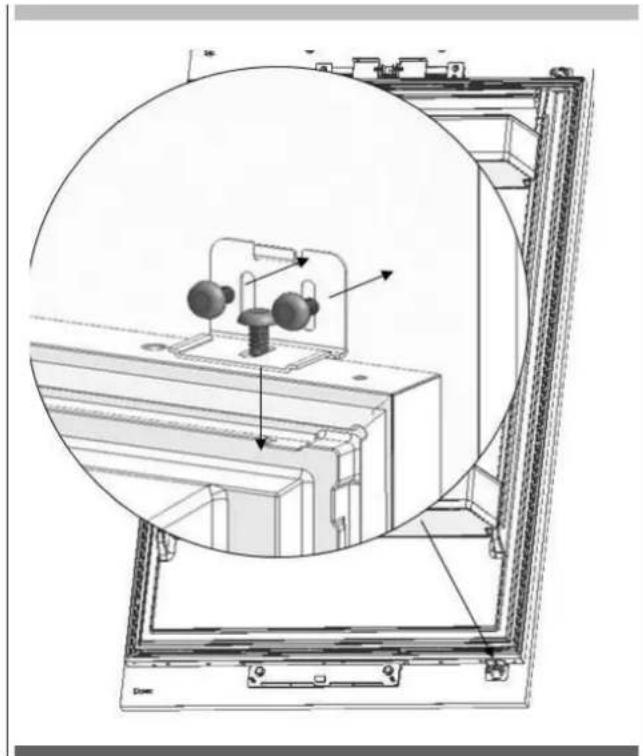

Rimozione del meccanismo di regolazione del pannello del frigorifero

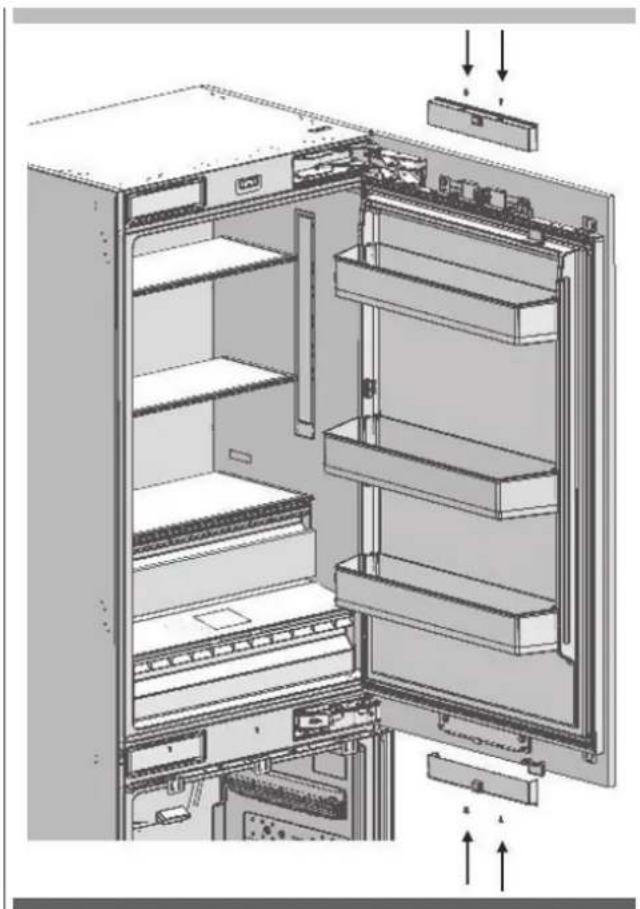

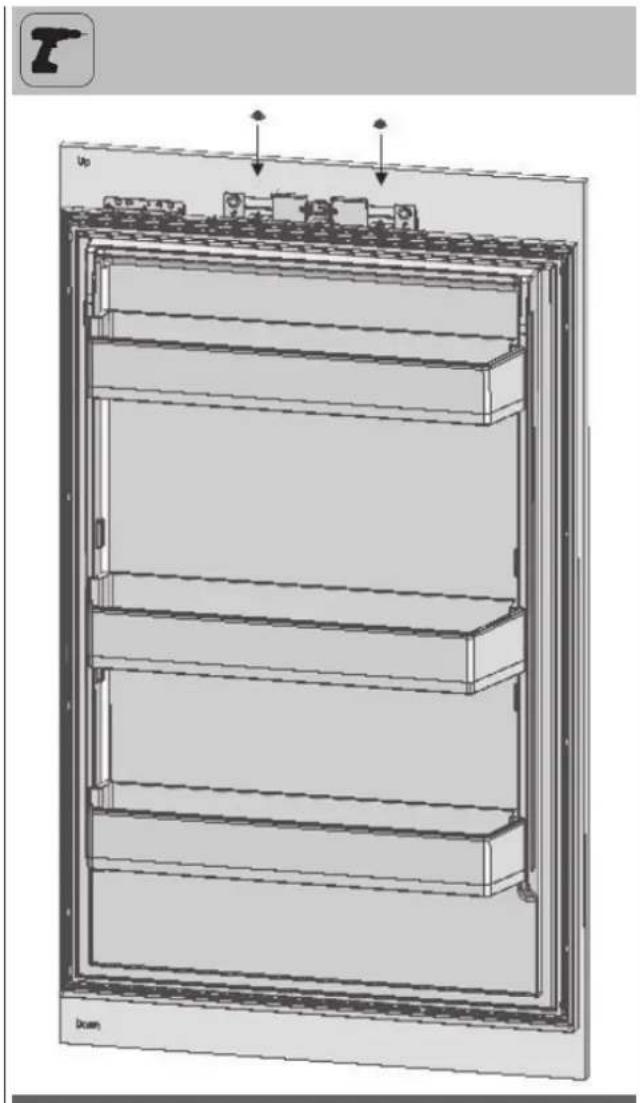

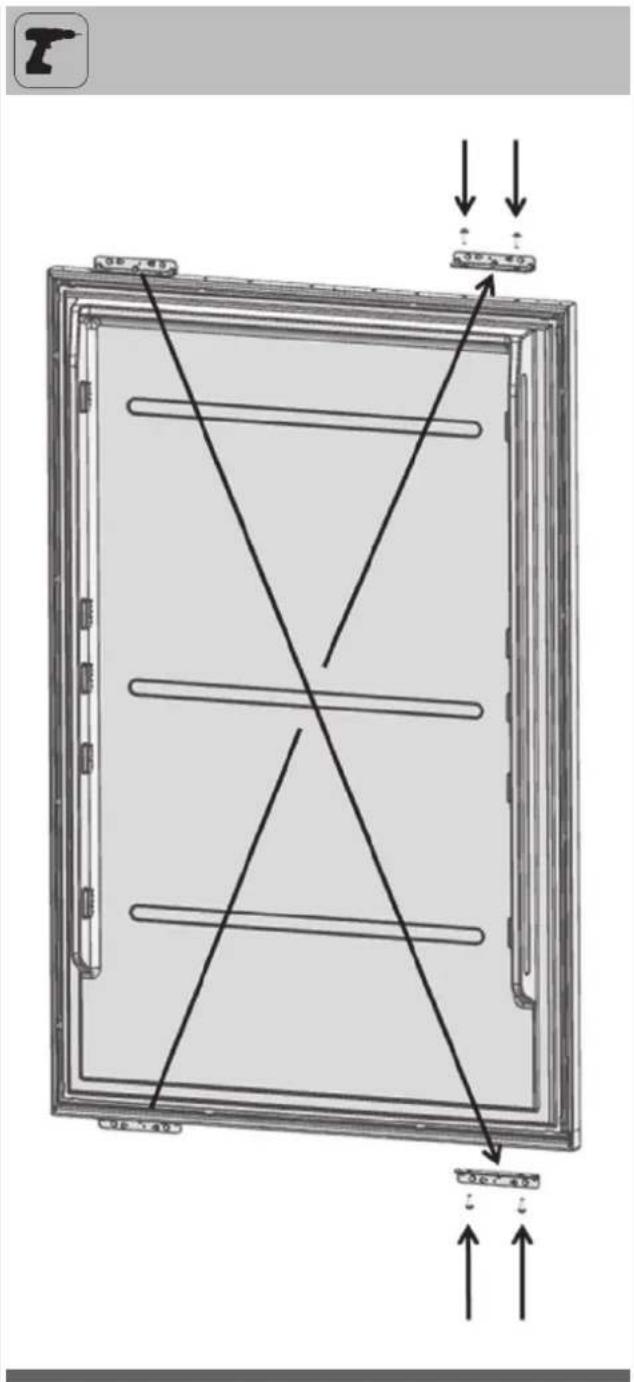

• Rimuovere i gruppi del meccanismo di regolazione superiore e inferiore dallo sportello del frigorifero.

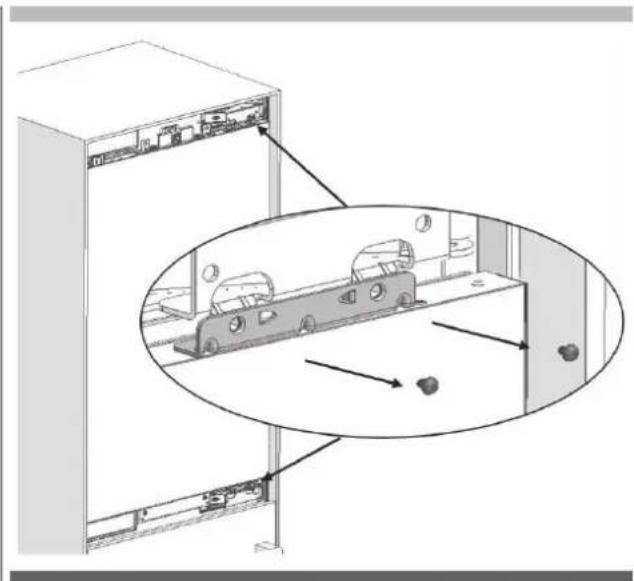

• Rimuovere i meccanismi di regolazione del pannello alla parte inferiore dello sportello del congelatore.

Preparazione dell'anta del mobile

INFORMAZIONI IMPORTANTI

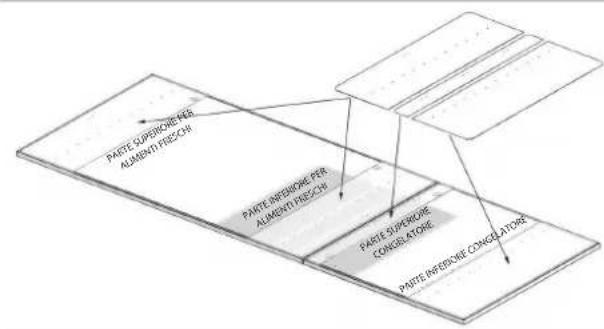

Quando si raggruppano gli elementi dell'anta del mobile, è necessario tenere conte delle dimensioni. Per contrassegnare, è possibile utilizzato la "Sagoma di preparazione dell'anta del mobile" (articol o. 6) fornita con il prodotto.

AVVERTENZA

I fori di collegamento delle maniglie devono essere regolati in base alle maniglie che verranno utilizzate nel resto della cucina.

Lo spessore minimo dell'anta deve essere di 19mm (3 / 4^ )

Preparazione del pannello anta frigorifero

FBCD 761 TNF EDBL

FBCD 762 TNF EDBL

A 56mm (293/4")
B 38mm (17/16")

AVVERTENZA

E necessario utilizzato viti adatte allo spessore dell'anta.

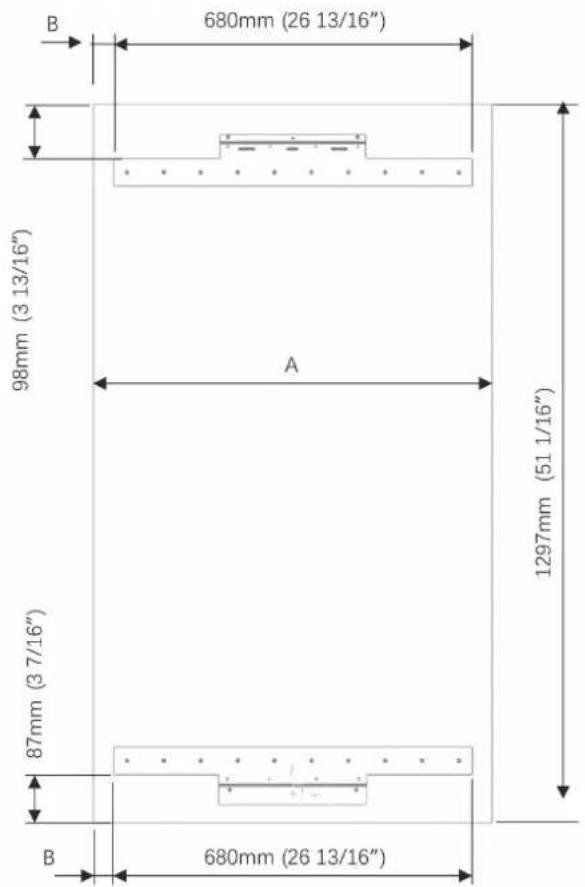

• Installare 2 inteliatiure di sostegno utilizzato le viti per truciolato (articolo n. 23). Per allineare questi elementi è possibile utilizzato la sagoma (articolo n. 6) fornita con il prodotto. Conservare il modello per utilizzizi futuri.

• Collegare la maniglia dell'anta del congelatore.

Le viti che sostengono la maniglia dell'anta non devono sporgere.

Preparazione del pannello anta congelatore

FBCD 761 TNF EDBL
FBCD 762 TNF EDBL

AVVERTENZA

I fori di collegamento delle maniglie devono essere regolati in base alle maniglie che verranno utilizzate nel resto della cucina.

Lo spessore minimo dell'antà delve essere di 3 / 4'' (19 mm).

E necessario utilizzato viti adatte allo spessore dell'anta.

• Installare 1 intelaiatura di sostegno utilizzando le viti per truciolato (articolo n. 23). Per allineare quosti elementi è possibile utilizzato la sagoma (articolo n. 6) fornita con il prodotto. Conservare il modello per utilizzi futuri.

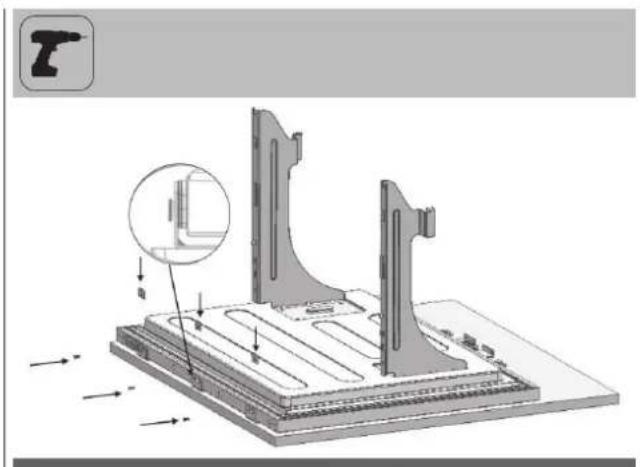

• Fissare 3 staffe in lamiera (articolo n. 14) utilizing 6 viti (articolo n. 15) per ognuna di esse.

• Collegare la maniglia dell'anta del congelatore. Le viti che sostengono la maniglia dell'anta non devono sporgere.

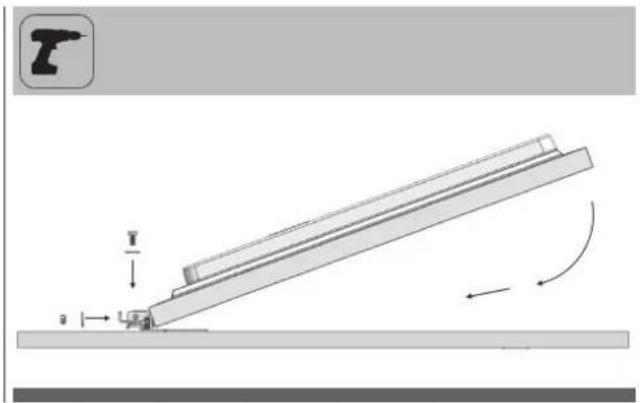

• Poggiare l'anta e posizionare lo sportello del congelatore su diessa.
  Reinserire le viti ma non serrarle

• Usare le 3 viti (articolo n. 13) per fissare la staffa. In caso di necessità, vengono fornite le rondelle (articolo n. 12).
• Serrare le viti una volta che l'anta e lo sportello del congelatore sono perfettamente fissati.

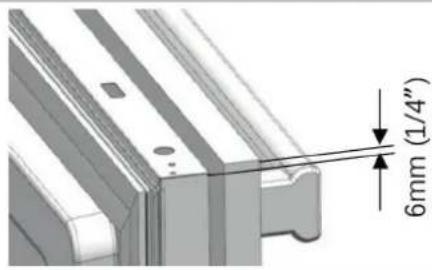

Sullo sportello del congelatore è necessario montare rondelle da 3 mm, a condizione che le dimensioni del mobile siano adatte. Le rondelle da utilizzare sono determinate in base alla progettazione della cucina.

AVVERTENZA

Nel kit di montaggio ci sono più rondelle a mezzaluna di quante ne servano. Si possono utilizzare se la progettazione della cucina lo richiede.

Installazione dell'anta del mobile del frigorifero

1. Fissare l'anta allo sportello del frigorifero

Utilizzare le due viti rimosse per fissarle ai bulloni di regolazione.

IT

• Regolare la parte inferiore dell'antà con le 2 viti rimosse e le 2 viti a taglio.
  Utilizzare la staffa (articolo n. 21) per unire l'anta del mobile e lo sportello del frigorifero; utilizzare 2 viti (articolo n. 20) e 1 vite (articolo n. 22) per fissarla

• Regolare la parte inferiore dell'antà con le 2 viti rimosse e le 2 viti a taglio.
  Utilizzare la staffa (articolo n. 21) per unire l'anta del mobile e lo sportello del frigorifero; utilizzare 2 viti (articolo n. 20) e 1 vite (articolo n. 22) per fissarla.

• Agganciare il coperchio decorativo (articolo n. 19)

• Utilizzare le 4 viti rimosse da qui per fissare il coperchio decorativo superiore/inferiore.

AVVERTENZA

Conservare quosti elementi per un utilizzo futuro. Se si intende modificare l'orientamento dello sportello, è necessario che siano presenti.

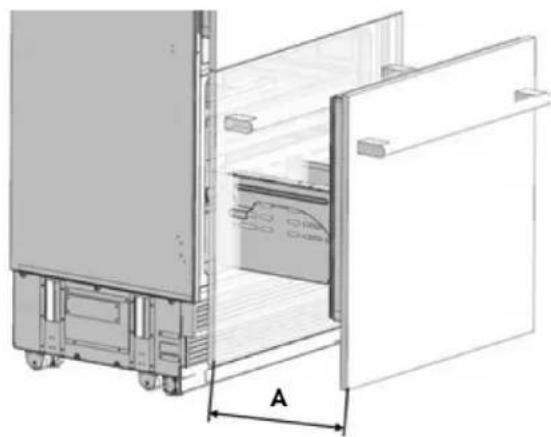

Installazione dell'anta del mobile del congelatore

• Installare il gruppo anta del mobile per il congelatore sui binari.

• Fissare il gruppo anta del mobile per il congelatore sui binari con 2 viti.

• Posizione are il cassetto sul binario e serrare le viti

Se occorre regolare le ante del mobile, consultare il principio di funzionamento dei meccanismi illustrato di seguito

Regolazione del pannello dell'anta frigorifero

1. Utilizzare i bulloni a dopbia filettatura per allineare il pannello dell'anta
2. Inserire la vite di fissaggio 1 (vedere il disegno) per spostare il pannello da un lato all'alto.
3. Inserire la vite di fissaggio 2 (vedere il disegno) per spostare il pannello in avanti/indietro; inserire il bullone per fissare la parte superiore del pannello in posizione.
4. Inserire la vite di fissaggio 3 (vedere il disegno) per spostare il pannello in avanti/indietro; inserire il bullone per fissare la parte inferiore del pannello in posizione.
5. Inserire la rondella e il dato di fissaggio per bloccare il pannello in posizione.

Regolazione del pannello dell'anta congelatore

1. Usare la rondella di regolazione dell'anta congelatore per allineare la parte superiore del pannello.
2. Inserire la vite di fissaggio 1 (vedere il disegno) per spostare il pannello da un lato all'alto.
3. Selezionare il foro di fissaggio (vedere il disegno) per spostare il pannello in avanti/indietro; insere la vite di fissaggio per bloccare il pannello in posizione.
4. Inserire la vite di fissaggio 2 (vedere il disegno) per spostare il pannello in avanti/indietro; inserire il bullone per fissare il pannello in posizione.
5. Inserire i bulloni a doppio fileto per fissare la parte inferiore del pannello dell'anta.

6. Inserire la rondella e il dato per fissare la parte inferiore del pannello.

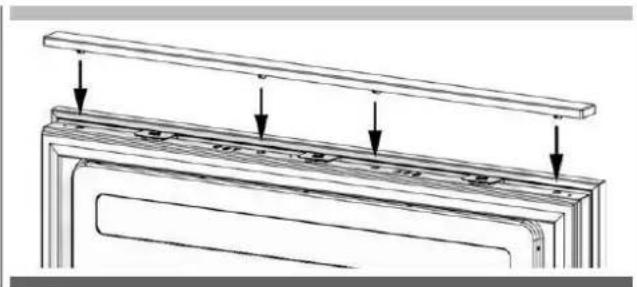

7. Inserire il coperchio del congelatore (5) utilizzando le linguette.

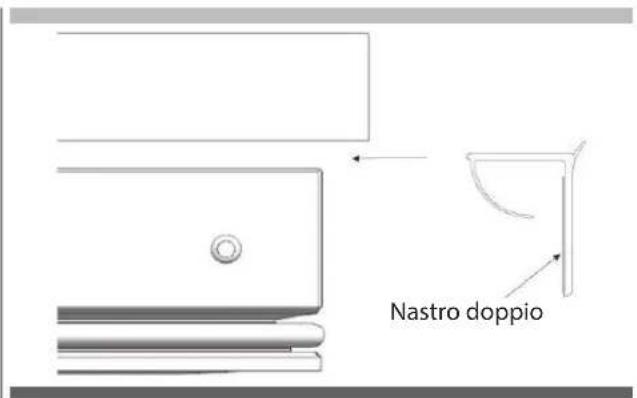

• Fissare le guarnizioni di chiusura laterali (2) (3).

IT REGOLAZIONE DELLE CERNIERE

Regolazione della durezza delle cerniere

• Usare un avvitatore per regolare la durezza delle cerniere superiore e inferiori dell'anta del frigorifero. Portare la vite di regolazione della cerniera in posizione "1" alla posizione "0".

AVVERTENZA
Durante la regolazione, l'anta deve essere completamente aperta.
Questa operazione deve essere eseguita dopo aver regolato I'anta

Rimozione dello sportello con rivestimento del frigo

• Regolare la durezza delle cerniere su "0".

ATTENZIONE

Se non si imposta la cerniera su "0" e si continua l'installazione in quello modo, si rischia di subire lesions.

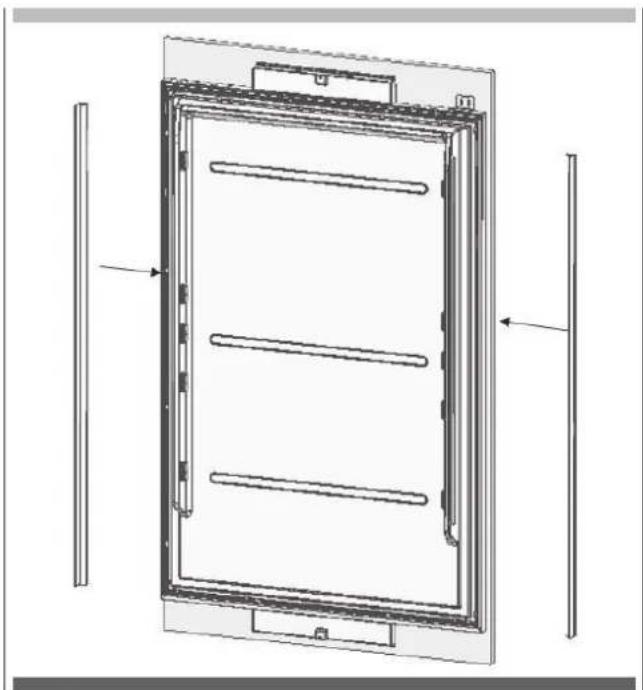

• Rimuovere le guarnizioni di chiusura laterali.

• Allentare le 2 viti del coperchio superiore dello sportello del frigorifero e rimuoverlo.
• Rimuovere i kit di regolazione superiore

• Allentare le 2 viti del coperchio inferiore dello sportello del frigorifero e rimuoverlo.

• Rimuovere le viti della staffa inferiore e superiore del frigorifero.

• Rimuovere la vite del meccanismo superiore e inferiore del frigorifero.

AVVERTENZA

L'anta rivestita si sgancia quando queste viti vengono rimosse.

E necessario adottare misure per evitare che l'anta cada.

Si più fissare l'antà allo sportello interno o chiedere l'aiuto di un'altra persona.

• Preendere l'anta del frigorifero e appoggiarla su un tavolo al contrario.
• Fissare l'anta ruotandola di 180^ rispetto alla sua posizione attuale.

Rimozione e preparazione dello sportello interno del frigorifero

Rimuovere le viti di fissaggio delle staffe delle cerniere.

ATTENZIONE

L'anta rivestita si sgancia quando queste viti vengono rimosse.
E necessario adottare misure per evitare che l'anta cada.
Si cui fissare l'anta allo sportello interno o chiedere I'auto di un'altra persona.

• Rimuovere l'anta del frigorifero e poggiarla su un ravolo, rimuovere le parti di fissaggio e avvitarle sul lato opposto dell'anta.
• Rimuovere lo sportello del frigorifero e poggiarlo su un tavolo.
• Rimuovere le staffe della cerniera dallo sportello e avvitare come migliorato in figura.

Riposizionamento delle cerniere

Rimuovere i tappi che si trovano sull'altro lato dove verranno fissate le cerniere.

• Rimuovere la cerniera inferiore destra allentando le 2 viti e fissarla al suo alloggiamento sul lato superiore sinistro.

• Rimuovere la cerniera superiore destra allentando le 2 viti e fissarla al suo alloggiamento sul lato inferiore sinistro.

• Inserire i tappi rimossi dalle fissure sul lato sinistro in quale nel lato destro.

Installazione dello sportello del frigo

• Posizione lo sportello interno del frigorifero e fissarlo con 4 viti.

TABLE OF CONTENTS PAGE

Colocacion del frigorifico dentro del gabinete 19

Ajuste del frigorifico segun la brida del gabinete 21

Puerta del frigorifico: 16,2 kg (35,7 lb)
