Tipo di prodotto	Frigorifero da incasso
Modello	FBR 300 F ED
Marca	Fulgor Milano
Capacità netta totale	300 L
Classe energetica	A+
Consumo energetico annuale	220 kWh
Livello di rumore	38 dB(A)
Dimensioni (A x L x P)	1770 x 540 x 550 mm
Peso	62 kg
Alimentazione elettrica	220-240 V / 50 Hz
Classe climatica	SN-T
Refrigerante	R600a
Numero di ripiani	4 ripiani in vetro
Balconcini porta	3 regolabili
Cassetto per verdure	1 con controllo umidità
Illuminazione	Luce interna a LED
Tipo di controllo	Elettronico con display
Sbrinamento	Automatico (no frost)
Porta reversibile	Sì
Blocco bambini	Sì
Disponibilità ricambi	8 anni dalla produzione
Installazione	Da incasso o libera installazione
Cura della pulizia	Usare detergente delicato e panno morbido

Domande frequenti - FBR 300 F ED Fulgor Milano

Quali sono le dimensioni del frigorifero Fulgor Milano FBR 300 F ED?

Le dimensioni sono circa 1770 mm di altezza, 540 mm di larghezza e 550 mm di profondità. Controllare sempre il manuale di installazione per le misure precise.

Come si cambia il senso di apertura della porta?

La porta è reversibile. È possibile cambiare il lato delle cerniere seguendo le istruzioni nel manuale utente. Di solito, è necessario svitare le cerniere e rimontarle sul lato opposto.

Che tipo di refrigerante utilizza questo frigorifero?

Utilizza R600a (isobutano), un refrigerante naturale ecologico ma infiammabile. Assicurare una corretta ventilazione ed evitare di danneggiare il circuito di raffreddamento.

Con quale frequenza devo sbrinare il frigorifero?

Il FBR 300 F ED è no frost (sistema senza brina), quindi non è necessario sbrinare manualmente. Il ciclo di sbrinamento automatico gestisce l'accumulo di ghiaccio.

Qual è la classe di efficienza energetica di questo modello?

È classificato A+, con un consumo energetico annuale stimato di circa 220 kWh. Il consumo effettivo può variare in base all'uso e all'installazione.

Posso installare questo frigorifero in un garage?

Ha una classe climatica SN-T, che significa che può funzionare a temperature ambiente da +10°C a +43°C. Assicurarsi che il garage rimanga entro questo intervallo.

Come pulisco l'interno?

Scollegare l'apparecchio e rimuovere tutti gli alimenti. Utilizzare un panno morbido con acqua tiepida e detergente delicato. Evitare detergenti abrasivi. Asciugare accuratamente prima di ricollegare.

Cosa significa la sigla 'FBR' nel modello?

FBR probabilmente indica la serie o il tipo di design per i frigoriferi Fulgor Milano. Il significato esatto può variare; consultare la marca per i dettagli.

È disponibile un blocco bambini?

Sì, il pannello di controllo include una funzione di blocco bambini per prevenire regolazioni accidentali. Fare riferimento al manuale per attivarlo.

Dove posso trovare i ricambi?

I ricambi sono disponibili presso i centri di assistenza autorizzati Fulgor Milano per almeno 8 anni dalla produzione. Contattare il servizio clienti con il numero del modello.

MANUALE UTENTE FBR 300 F ED Fulgor Milano

1 - Informazioni di sicurezza 2

Rottamazione di vecchi elettrodomestici 5

Conformità 5

Garanzia 5

Risparmio energetico 5

2 - Prima del primo utilizzo 6

3 - Utilizzo del frigorifero 7

Conservazione 7

4 - Pannello di controllo 8

5 - Manutenzione e pulizia 9

Sbrinamento del frigorifero 9

Sostituzione della lampadina 9

Disponibilità delle parti di ricambio 9

6 - Risoluzione dei problemi 10

Assistenza tecnica 10

7 - Preparazione all'installazione 11

Aerazione 12

Installazione nell'armadio 13

Montaggio della fascia dell'anta 14

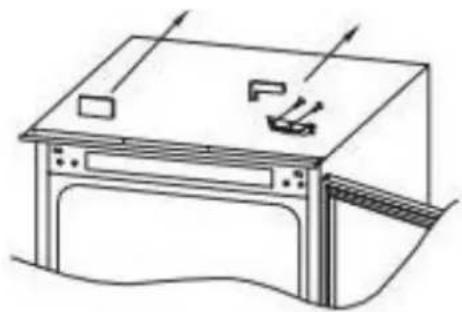

Inversione dello sportello 15

Grazie per aver acquistato questo prodotto.

Prima di usare il frigorifero, leggere attentamente questo manuale d'istruzioni per ottimizzare le sue prestazioni. Conservare tutta la documentazione per un uso successivo o nel caso si decida di cedere il dispositivo. Questo prodotto è destinato esclusivamente all'uso domestico o ad applicazioni simili come:

• l'angolo cucina per il personale di negozi, uffici e altri ambienti di lavoro
• fattorie, clientela di alberghi, motel e altri ambienti di tipo residenziale
• nei bed and breakfast (B& B)
• per servizi di catering e applicazioni simili non destinate alla vendita al dettaglio.

Questo dispositivo deve essere utilizzato solo la conservazione degli alimenti, qualsiasi altro uso è considerato pericoloso e il produttore non sarà responsabile di eventuali mancanze. Inoltre, si raccomanda di prendere nota delle condizioni di garanzia.

Si prega di leggere attentamente le istruzioni per l'uso e l'installazione!

Contengono informazioni importanti su come installare, utilizzare e manutenere il dispositivo.

Il produttore non è responsabile del mancato rispetto delle istruzioni e delle avvertenze.

Conservare i documenti per un uso successivo o nel caso si decida di cedere il dispositivo.

• Non collegare l'apparecchio alla rete elettrica prima di aver rimosso tutte le protezioni di imballaggio e di trasporto. Tenere i bambini lontani dall'imballaggio e dalle parti che lo compongono. Pericolo di soffocamento dovuto a cartoni pieghevoli e pellicole di plastica!
• Prima di accendere il dispositivo, lasciarlo a riposo per almeno 4 ore, per permettere all'olio del compressore di depositarsi se viene trasportato orizzontalmente.
• Verificare l'assenza di danni dovuti al trasporto.
• Non danneggiare il circuito del refrigerante.
• Lasciare libere le aperture di ventilazione nell'alloggiamento del dispositivo o nella struttura integrata.
• Non usare mai acqua per lavare la struttura del compressore, pulirla accuratamente con un panno asciutto per evitare la formazione di ruggine.
• Manipolare il dispositivo sempre in due a causa del suo peso.
• Installare e posizionare il dispositivo in una zona idonea alle sue dimensioni e al suo utilizzo.
• Verificare che le informazioni elettriche sulla targhetta dati siano

conformi all'alimentazione. In caso contrario, contattare un elettricista.

• Il dispositivo funziona con un'alimentazione di 220-240 VAC/50 Hz. Sbalzi di tensione anomali possono causare il mancato avviamento dell'apparecchio, danni alla termoregolazione o al compressore, o un rumore anomalo durante il funzionamento. In tal caso, deve essere montato un regolatore automatico.
• Solo per il Regno Unito: Il cavo di alimentazione del dispositivo è dotato di una spina a 3 fili (messa a terra) che si adatta a una presa standard a 3 fili (messa a terra). Non scollegare o smontare mai il terzo piedino (messa a terra). Dopo l'installazione del dispositivo, la spina deve essere accessibile.
• Verificare che il cavo di alimentazione non resti impigliato sotto l'apparecchio durante e dopo il trasporto/spostamento dell'apparecchio, per evitare che venga tagliato o danneggiato.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un addetto all'assistenza o da una persona qualificata, al fine di evitare incidenti.
• Non installare il dispositivo in luoghi umidi, unti o polverosi, né esporlo alla luce diretta del sole e all'acqua.
• Non installare il dispositivo vicino a riscaldatori o materiali infiammabili.
• PER dispositivi con scomparto congelatore: in caso di mancanza di corrente non aprire lo sportello. I cibi congelati non dovrebbero subire danni se il guasto dura meno delle ore indicate sull'etichetta di

classificazione (tempo di risalita della temperatura). Se il guasto dura più a lungo, gli alimenti dovrebbero essere controllati e mangiati immediatamente o cucinati e poi ricongelati.

- Se lo sportello del dispositivo risulta difficile da aprire subito dopo averlo chiuso, non c'è da preoccuparsi. Ciò è dovuto alla differenza di pressione che dovrà stabilizzarsi per consentire di aprire lo sportello con facilità dopo qualche minuto.

- Non conservare medicine, batteri o agenti chimici all'interno del dispositivo. Questo apparecchio è un elettrodomestico, non è adatto per conservare materiali che richiedono temperature rigide.

- Non tirare o piegare eccessivamente il cavo di alimentazione e non toccare la spina con le mani bagnate.

- Non conservare all'interno del dispositivo prodotti che contengono propellente infiammabile (ad esempio bombolette spray) o sostanze esplosive.

- Pericolo di esplosione!

- Non collocare articoli instabili (oggetti pesanti, contenitori pieni d'acqua) sopra il frigorifero, per evitare lesioni personali causate dalla loro caduta o scosse elettriche dovute al contatto con l'acqua.

- Non utilizzare apparecchi elettrici all'interno degli scomparti per la conservazione degli alimenti, a meno che non siano del tipo raccomandato dal produttore.

• Non toccare gli elementi di raffreddamento interni, specialmente con le mani bagnate, per evitare incrinature o lesioni.

- Sono a rischio i bambini, le persone che hanno limitate capacità fisiche, mentali o sensoriali, così come gli individui che hanno una conoscenza inadeguata del funzionamento sicuro dell'apparecchio.

- Verificare che i bambini e le persone vulnerabili abbiano compreso i pericoli. Una persona responsabile della sicurezza dovrà supervisionare o istruire i bambini e le persone vulnerabili che utilizzano l'apparecchio. Possono usare l'apparecchio solo i bambini dagli 8 anni in su.

- I bambini non devono giocare con il dispositivo.

- I bambini dai 3 agli 8 anni possono riempire e svuotare questo dispositivo.

- PER i dispositivi con scomparto congelatore: non conservare liquidi in bottiglia o in lattina (specialmente bevande gassate) in tale scomparto. Le bottiglie e le lattine potrebbero scoppiare!

- PER i dispositivi con scomparto congelatore: non mettere mai in bocca il cibo congelato e prelevato direttamente da tale scomparto. Rischio di ustioni a bassa temperatura!

- Mantenere gli elementi in plastica e la guarnizione dello sportello liberi da olio e grasso. In caso contrario, tali elementi diventerebbero porosi.

- Prima di eseguire qualsiasi operazione, scollegare il cavo di alimentazione dalla presa di corrente.

- Non usare dispositivi meccanici o altri mezzi per accelerare il processo di sbrinamento, diversi da quelli

raccomandati dal produttore.

• Non usare oggetti appuntiti o con bordi taglienti come coltelli o forchette per rimuovere il ghiaccio.
• Non usare mai asciugacapelli, stufe elettriche o altri apparecchi elettrici simili per sbrinare.
• Si raccomanda di mantenere la spina di alimentazione pulita, poiché qualsiasi residuo eccessivo di polvere potrebbe causare incendi.
• Non cercare di riparare, smontare o modificare il dispositivo da soli. In caso di riparazione, si prega di contattare sempre il nostro servizio di assistenza clienti.
• Sorvegliare i bambini durante la pulizia o la manutenzione del dispositivo.
• Non pulire i ripiani in vetro freddi con acqua calda. Un improvviso sbalzo di temperatura potrebbe causare la rottura del vetro.

AVVERTENZA

• I tubi del circuito di refrigerazione convogliano una piccola quantità di un refrigerante ecologico ma infiammabile (R600a) e un gas isolante (ciclopentano). Tali elementi non danneggiano lo strato di ozono e non aumentano l'effetto serra. In caso di fuoriuscita, il refrigerante può lesionare gli occhi o incendiarsi.

• Se il circuito del refrigerante dovesse essere danneggiato:

• spegnere il dispositivo ed estrarre la spina di alimentazione,

• tenere le fiamme libere e/o le fonti di ignizione lontano dall'apparecchio,

• areare accuratamente la stanza per diversi minuti,

• informare il servizio di assistenza clienti.

AVVERTENZA

- Non danneggiare la spina e/o il cavo di alimentazione; ciò potrebbe provocare scosse elettriche o incendi.

AVVERTENZA

- Non utilizzare prese di corrente multiple o alimentatori portatili. Non raccomandiamo l'uso di prolunghe e adattatori multicanale.

• Non tentare di sedersi o salire sul dispositivo. Si corre il rischio di danneggiarlo o di ferirsi. Questo dispositivo non è progettato per essere impilato.
• Il prodotto è progettato e costruito solo per uso domestico.
• Si possono utilizzare solo parti originali fornite dal produttore. il produttore garantisce che solo tali parti soddisfano i requisiti di sicurezza.
• L'apertura prolungata dello sportello può provocare un aumento significativo della temperatura all'interno degli scomparti.

- Pulire regolarmente le superfici che possono entrare in contatto con gli alimenti e i sistemi di drenaggio accessibili.

- Pulire i serbatoi d'acqua se non sono stati usati per 48 ore; scaricare il sistema idrico collegato alla rete di distribuzione se l'acqua non è stata prelevata per 5 giorni.

• Conservare carne e pesce crudi in contenitori idonei per il frigorifero, in modo che non entrino in contatto o gocciolino su altri alimenti.
• Gli scomparti per i surgelati a due stelle (se presenti nel dispositivo) sono adatti per la conservazione di alimenti pre-congelati, gelati e per la produzione di cubetti di ghiaccio.
• Gli scomparti a una, due e tre stelle, se presenti nel dispositivo, non sono adatti al congelamento di alimenti freschi.

• Se il dispositivo viene lasciato vuoto per lunghi periodi, spegnerlo, sbrinarlo, pulirlo, asciugarlo e lasciare lo sportello aperto per evitare la formazione di muffa all'interno.

• PER le cantinette vino: questo dispositivo è destinato ad essere utilizzato esclusivamente per la conservazione del vino

• PER dispositivi a libera installazione: questo dispositivo refrigerante non è destinato ad essere utilizzato come apparecchio da incasso
• PER dispositivi senza scomparto a 4 stelle: questo dispositivo refrigerante non è adatto al congelamento di alimenti

Rottamazione di vecchi elettrodomestici

Questo dispositivo è contrassegnato secondo la direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE).

I RAEE contengono sia sostanze inquinanti (che possono avere un impatto negativo sull'ambiente) sia materie prime (che possono essere riutilizzate). È perciò necessario sottoporre

i RAEE ad apposite operazioni di trattamento, per rimuovere e smaltire in modo sicuro le sostanze inquinanti ed estrarre e riciclare le materie prime.

Ogni cittadino può giocare un ruolo decisivo nell'assicurare che i RAEE non diventino un problema ambientale; basta seguire qualche semplice regola:

- i RAEE non vanno mai buttati nella spazzatura indifferenziata; - I RAEE devono essere consegnati ai centri di raccolta gestiti dal comune o da aziende registrate. In molte località viene anche effettuato il servizio di ritiro a domicilio dei RAEE ingombranti.

In molte nazioni, quando si acquista una nuova apparecchiatura, si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente su base individuale, a patto che il nuovo apparecchio sia dello stesso tipo e svolga le stesse funzioni di quello reso.

Conformità

Apponendo la marcatura su questo prodotto, dichiariamo, sotto la nostra responsabilità, di ottemperare a tutti i requisiti relativi alla tutela di sicurezza, salute e ambiente previsti dalla legislazione europea in essere per questo prodotto.

Garanzia

La garanzia minima è: 2 anni per i paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria, Tunisia nessuna garanzia legale richiesta.

Risparmio energetico

Per un miglior risparmio energetico consigliamo di:

• Installare l'apparecchio lontano da fonti di calore, non esposto alla luce diretta del sole e in un locale ben ventilato.
• Non collocare alimenti caldi nel frigorifero per evitare di aumentare la temperatura interna e quindi causare un funzionamento continuo del compressore.
• Non stoccare una quantità eccessiva di alimenti per garantire una corretta circolazione dell'aria.
• Sbrinare il dispositivo in caso di presenza di ghiaccio per facilitare il passaggio del freddo.
• In caso di assenza di energia elettrica, si consiglia di tenere lo sportello del frigorifero chiuso.
• Aprire o tenere aperti il meno possibile gli sportelli del dispositivo.
• Evitare di impostare temperature troppo fredde.
• Rimuovere la polvere presente sul retro del dispositivo.

Per ulteriori informazioni sul prodotto, consultare il sito internet https://eprel.ec.europa.eu/ o scansionare il codice QR sull'etichetta energetica fornita con l'apparecchio

IT 2 - Prima del primo utilizzo

È necessario lasciare assestare il frigorifero per almeno quattro ore prima di accenderlo.

Si raccomanda di pulire l'interno del dispositivo prima del primo utilizzo, utilizzando una soluzione di bicarbonato di sodio e acqua calda e poi asciugando accuratamente.

Al primo utilizzo il frigorifero potrebbe sprigionare odori.

Questi dovrebbero scomparire una volta raffreddato.

Nota:

Il dispositivo si avvierà con il livello di temperatura impostato su 3 e funzionerà ininterrottamente fino a quando non raggiungerà tale livello.

Se l'apparecchio è spento, è necessario attendere cinque minuti prima di riaccenderlo per evitare di danneggiare il compressore.

Non conservare mai oggetti infiammabili, esplosivi, acidi o alcali fortemente corrosivi nell'apparecchio. Questo frigorifero refrigera gli alimenti raffreddando la parte posteriore interna della cavità. È normale che la brina si accumuli su questa superficie; poi si disperde e defluisce attraverso un piccolo scarico sul fondo, dove evapora tranquillamente. La presenza di brina sul retro non è un sintomo di malfunzionamento del frigorifero.

• Non collocare mai liquidi scoperti nel frigorifero.
- Non collocare mai alimenti caldi nel frigorifero. I cibi caldi devono essere lasciati raffreddare a temperatura ambiente prima di metterli nel frigorifero.
- Non bisogna appoggiare nulla contro la parete posteriore del frigorifero, in quanto ciò potrebbe causare la formazione di brina e di condensa difficili da rimuovere.
- Verificare che il cibo sia pulito e privo di liquidi in eccesso prima di metterlo in frigo.
- Avvolgere o coprire il cibo prima di metterlo in frigo. Ciò aiuterà a prevenire la perdita di umidità, mantenere il cibo fresco ed evitare odori sgradevoli.
- Smistare gli alimenti prima di conservarli. Tutti gli alimenti da consumare presto dovrebbero essere conservati nella parte anteriore del ripiano per evitarne il deterioramento causato dallo sportello aperto per periodi prolungati.
- Non sovraccaricare il frigo. Dovrebbe essere presente uno spazio sufficiente tra gli alimenti per permettere all'aria fresca di circolare.
- Scongelare i cibi surgelati nello scompartimento del frigorifero aiuterà a mantenere la temperatura bassa e a risparmiare energia.
- Non conservare mai la carne cruda nei ripiani superiori alla carne cotta o ad altri prodotti. Ciò eviterà che i succhi della carne cruda contaminino gli altri alimenti.

Conservazione

Il frigorifero è progettato per la conservazione a breve termine degli alimenti. Anche se è possibile mantenere basse le temperature, si sconsiglia di non conservare il cibo per periodi prolungati.

Sebbene l'aria fredda circoli all'interno del frigorifero, la temperatura può variare tra le diverse sezioni. Pertanto, gli alimenti dovrebbero essere conservati in sezioni diverse a seconda della tipologia. Le sezioni 6 e 7 costituiscono le aree più fredde del frigorifero.

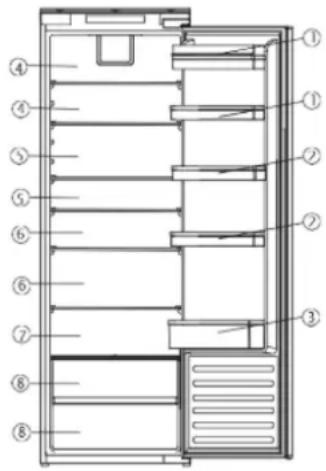

Fig. 1

1. Burro, formaggi ecc.
2. Alimenti in barattoli e bottiglie 3. Bevande, ad esempio latte
3. Alimenti cotti
4. Yogurt, conserve ecc.
5. Bottiglie da 75cl o piatti pronti ecc. 7. Carne e pesce freschi
6. Frutta e verdura

Una configurazione a maggior risparmio energetico richiede che i cassetti, la scatola per gli alimenti e i ripiani siano posizionati nel dispositivo, si prega di fare riferimento alle immagini di cui sopra.

I ripiani del frigorifero possono essere spostati in base alle esigenze di stoccaggio. Per rimuovere il ripiano, sollevare la sezione posteriore e poi tirarla verso l'esterno. Per sostituirlo, far scivolare il ripiano nell'alloggiamento e poi abbassare la sezione posteriore.

I ripiani per le bottiglie possono essere spostati a piacere.

Fig. 2

• Si consiglia di impostare la temperatura a 4 C nello scomparto frigorifero.
• Per la maggior parte delle categorie di alimenti, si raggiunge il tempo di conservazione più lungo nello scomparto frigorifero con temperature più fredde. Dato che alcuni prodotti particolari (come frutta e verdura fresca) possono deteriorarsi con temperature più fredde, si suggerisce di conservarli negli appositi cassetti, se presenti. Se non presenti, mantenere un'impostazione media del termostato.

IT 4 - Pannello di controllo

Fig. 3

A. Sensore di regolazione della temperatura del frigorifero

Questo pulsante è utilizzato per regolare la temperatura all'interno del frigorifero. Premere questo sensore per eseguire la regolazione e premerlo altrettante volte fino a selezionare il livello desiderato. Le impostazioni vanno da 1 a 6, dove 1 indica la più calda e 6 la più fredda.

Nota: Se possibile, evitare di impostare costantemente la temperatura su 6. In questo modo si contribuisce a ridurre lo sforzo del compressore e del sistema di refrigerazione.

B. Display di impostazione della temperatura del frigorifero

Questo display visualizza l'impostazione attuale della temperatura. La regolazione della temperatura scorre ciclicamente sul display.

Nota: Per cambiare la temperatura non si utilizzano i numeri da 1 a 6. Occorre utilizzare il sensore di regolazione della temperatura del frigorifero (A).

Posizione Condizioni

1-2 Estate, o temperatura ambiente compresa tra 25-35 °C

3-4 Primavera, autunno o temperatura ambiente compresa tra

5 Inverno, o temperatura ambiente compresa tra 5-15 °C

C. Pulsante di accensione

Premere una volta il sensore per attivare la funzione e poi premerlo per 3 secondi per accendere o spegnere il dispositivo.

Questo prodotto dispone di una funzione di memoria in caso di spegnimento o di interruzione dell'alimentazione.

Scollegare sempre l'apparecchio dall'alimentazione prima di effettuare qualsiasi operazione di pulizia o manutenzione.

Il frigorifero e i cassetti per le verdure devono essere puliti con una soluzione di bicarbonato di sodio e acqua tiepida. Non usare prodotti abrasivi o detergenti. Dopo il lavaggio, sciacquare e asciugare bene.

Pulire separatamente i ripiani, i cassetti e le sezioni laterali a mano con una soluzione delicata di detersivo per piatti e acqua. Non metterli in lavastoviglie.

Il foro di scarico dell'acqua sul retro del vano frigorifero deve essere pulito periodicamente per evitare che l'acqua scongelata si raccolga al suo interno. Il tappo di scarico può essere usato per pulire il foro.

Se il dispositivo non viene utilizzato per periodi di tempo prolungati, staccare la spina e pulirlo. Gli sportelli dovrebbero essere lasciati leggermente socchiusi per evitare la formazione di muffa e di odori sgradevoli.

In caso di guasto alla lampadina del frigorifero, contattare l'assistenza clienti per una visita a domicilio. Le informazioni di contatto sono indicate sul retro di questo manuale.

Disponibilità delle parti di ricambio

• I termostati, i sensori di temperatura, i circuiti stampati e le sorgenti luminose sono disponibili per un periodo minimo di sette anni dopo l'immissione sul mercato dell'ultimo esemplare del modello.
• Le maniglie degli sportelli, le cerniere, i vassoi e i cestelli sono disponibili per un periodo minimo di sette anni e guarnizioni degli sportelli per un periodo minimo di 10 anni, dopo l'immissione sul mercato dell'ultimo esemplare del modello.

Fig. 4

Foro di scarico

Sbrinamento del frigorifero

Il frigorifero è autosbrinante. L'acqua formatasi uscirà dal frigo attraverso il canale sul retro, a meno che il foro di scarico non sia bloccato. È importante mantenere il canale sempre pulito usando l'apposito strumento di pulizia/tappo di scarico fornito. L'acqua di sbrinamento viene raccolta nell'apposita vaschetta sul retro dell'apparecchio e dissipata per evaporazione.

Nota: Se si generano regolarmente pozze d'acqua sotto il frigorifero, o si nota che il compressore è sempre in funzione, allora è probabile che lo sportello non si chiuda bene. Ciò potrebbe dipendere da una guarnizione difettosa dello sportello o a un'anta decorata montata male o troppo pesante. Per maggiori informazioni consultare la sezione dedicata alla risoluzione dei problemi.

Sostituzione della lampadina

Se l'illuminazione a LED si guasta per qualsiasi motivo, deve essere sostituita solo da personale di assistenza autorizzato.

IT 6 - Risoluzione dei problemi

In caso di problemi con il dispositivo, occorre consultare la sezione dedicata alla risoluzione dei problemi prima di contattare l'assistenza clienti.

Se il dispositivo non funziona, controllare:

• Che il dispositivo sia alimentato.
• Che i fusibili di casa siano intatti e il fusibile nella spina non sia saltato.
• Che il dispositivo non sia spento.
• Che la presa di corrente funzioni bene. Per verificarlo, collegare un altro apparecchio elettrico e verificare se la presa è difettosa.

Se il dispositivo funziona ma non in maniera ottimale, controllare:

• Che non sia sovraccarico.
• Che il termostato sia impostato a una temperatura adeguata.
• Che gli sportelli siano chiusi adeguatamente.
• Che il sistema di raffreddamento sul retro dell'apparecchio sia pulito e privo di polvere e non tocchi la parete posteriore.
• Che le pareti laterali e posteriori siano sufficientemente ventilate.
• Ciò può essere dovuto al fatto che le ante decorative non sono montate correttamente, causando la mancata chiusura dello sportello del frigorifero e lasciando entrare l'aria calda. Se non siete sicuri, chiedete al vostro installatore di controllare le ante decorative.

Se il dispositivo è rumoroso, controllare:

• Che il dispositivo sia in piano e stabile.
• Che le pareti laterali e posteriori siano libere e che nulla poggi sul dispositivo.
• Nota: Il gas refrigerante nel frigorifero può emettere un leggero gorgoglio, anche quando il compressore non è in funzione.

Se il dispositivo emette un segnale acustico, controllare:

- Che lo sportello sia chiuso. Dopo 60 secondi dall'apertura di uno sportello, viene emesso un segnale di allarme.

Se c'è dell'acqua nella base dello scomparto del frigorifero, controllare:

- Che il foro di scarico sul retro dello scomparto sia libero.

Se si è formato del ghiaccio sulla parete posteriore del frigorifero:

• È normale che si formino alcune goccioline di ghiaccio sulla parete posteriore del frigorifero. Ciò non è da attribuirsi a un guasto al dispositivo.
• Verificare che nessun oggetto all'interno del frigorifero sia in contatto con la parete posteriore.
• Verificare la presenza di una discreta resistenza all'apertura dello sportello del dispositivo. Se si apre al minimo tocco può significare che la guarnizione deve essere sostituita.
• Controllare che la guarnizione dello sportello non sia

piegata o danneggiata e che non ci siano detriti. Se non si è in grado di risolvere il problema da soli contattare l'assistenza clienti in modo da sostituire la guarnizione.

- Ciò può essere dovuto al fatto che lo sportello o le ante decorative non sono montati correttamente. Se non si è sicuri, chiedere al proprio installatore di controllare le ante decorative.

Se l'unità LED all'interno dell'apparecchio non funziona:

- Contattare l'assistenza clienti per concordare una visita a domicilio.

Questo dispositivo non deve mai essere installato nei pressi di fonti di calore, ad esempio termosifoni o fornelli, né in ambienti umidi.

Chiedere la collaborazione di un'altra persona, o di due, durante l'installazione del dispositivo. L'apparecchio potrebbe avere bordi taglienti. Indossare DPI adatti alla mansione da svolgere e all'ambiente.

• Per mantenere il dispositivo in piano, è necessario ricorrere ai piedini regolabili in altezza situati nella parte anteriore dell'apparecchio.
• Il sistema di raffreddamento sul retro dell'apparecchio non deve toccare la parete posteriore. Maggiore è il divario, meglio è.
• Il dispositivo deve essere installato con una sufficiente ventilazione. Verificare che ci sia spazio nella parte superiore del dispositivo per permettere la fuoriuscita dell'aria e che ci sia spazio tra la parte posteriore e la parete.

Fig. 5

Installare il dispositivo in un luogo dove la temperatura ambiente corrisponde alla classe climatica indicata sulla targhetta:

• Temperata estesa (SN): "questo dispositivo refrigerante è destinato ad essere utilizzato a temperature ambiente comprese tra 10°C e 32°C".
• Temperata (N): "questo dispositivo refrigerante è destinato ad essere utilizzato a temperature ambiente comprese tra 16°C e 32°C"
• Subtropicale (ST): "questo dispositivo refrigerante è destinato ad essere utilizzato a temperature ambiente comprese tra 16°C e 38°C"
• Tropicale (T): "questo dispositivo refrigerante è destinato ad essere utilizzato a temperature ambiente comprese tra 16°C e 43°C"

Fig. 6
NON INCLINARE OLTRE I 40°

Il criterio principale per l'installazione di qualsiasi unità di refrigerazione in una cucina attrezzata è l'aerazione. Il calore rimosso dal vano di raffreddamento deve essere dissipato nell'atmosfera. Un'aerazione scorretta può portare a un guasto prematuro del compressore, a un consumo eccessivo di energia, a un guasto totale del sistema e può invalidare la garanzia fornita con il dispositivo. Per i prodotti destinati ad essere installati in un alloggiamento alto, devono essere soddisfatti i seguenti requisiti:

Fig. 7

Una presa d'aria deve essere prevista in qualche punto della struttura a incasso, in modo da permettere all'aria di circolare liberamente. Nell'esempio riportato, è stata realizzata una presa d'aria nello * zoccolo del frigorifero.

Per fare ciò, tagliare lo * zoccolo del frigorifero/congelatore e coprire con una griglia di aerazione.

In alternativa, è possibile rimuovere una piccola sezione dello * zoccolo, in modo da consentire all'aria di circolare nell'unità (dimensioni raccomandate 600mm x 10mm).

La parte superiore della struttura a incasso deve essere adeguatamente ventilata.

Dimensioni raccomandate dell'apertura di aerazione: 500x30mm

Se il mobile non permette la libera circolazione dell'aria nell'ambiente di installazione, è necessario prevedere una presa d'aria sullo zoccolo o altri mezzi di ventilazione per garantire un flusso d'aria naturale.

Lasciare uno spazio sufficiente nella parte posteriore della struttura a incasso per consentire all'aria fresca di essere aspirata nel condensatore.

Dimensioni raccomandate: 500x35mm

*Si noti che la presa/griglia di aerazione per lo zoccolo non è fornita con l'apparecchio. Si tratta di un suggerimento per facilitare l'installazione. L'installatore sarà in grado di determinare, in base al tipo di installazione, se è necessario o meno acquistare una griglia di aerazione.

Vista in pianta dell'apertura di aerazione posteriore

Il canale aperto sul retro deve essere chiaramente indicato. Per un corretto funzionamento del dispositivo è importante che la parte superiore dell'alloggiamento non sia bloccata. Una profondità del canale di 40-50 mm è normale per la maggior parte delle unità. È necessario un foro di ventilazione all'interno dell'unità; questo permette all'aria di essere aspirata sopra il compressore e lo scambiatore di calore. Il flusso d'aria necessario può essere ottenuto rimuovendo una sezione sottile dello zoccolo (minimo 600mm x 10mm).

Di regola, più aria può entrare e uscire, migliore e più efficiente sarà il funzionamento del prodotto.

Installazione nell'armadio

Con l'aiuto di una persona o due, spostare il dispositivo nell'armadio. Alla base del dispositivo vi sono due piastre metalliche. Montare i distanziatori bianchi forniti (Fig. 8) su queste piastre, come da Fig. 9.

Fig. 8

1

Inserire l'apparecchio nella colonna posizionandolo sul lato opposto delle cerniere e assicurarsi di mantenere una distanza di 3-5 mm.

2

Dopo avere verificato la corrispondenza tra lo sportello dell'apparecchio e lo sportello della colonna, fissare le coperture di plastica contenute nella borsa degli accessori.

3

Avvitare la parte inferiore dell'apparecchio.

4

Montare la guarnizione sull'apparecchio e tagliare la parte in eccesso, se necessario. Montare le coperture in plastica nella parte inferiore.

Assicurarsi che i lembi dei distanziatori siano a livello con il margine della base dell'armadio.

Montaggio della fascia dell'anta

• Verificare la presenza di uno spazio da 3 a 4 mm tra il lato non incernierato e la parete del mobile.
• Posizionare il binario di scorrimento nella staffa e fissarlo alla fascia dell'anta da 20 a 22 mm dal bordo come mostrato nella figura 11, facendo in modo che sia posizionato centralmente e orizzontalmente all'interno della staffa. Serrare saldamente a mano.
• Riempire lo spazio sul lato non incernierato con la guarnizione/striscia della guarnizione fornita, come mostrato in Fig. 12.
• L'aspetto finale dei binari di scorrimento dell'anta dovrebbe essere simile a quello mostrato in Fig. 14, con 2 binari in posizione.
• Verificare che lo sportello del dispositivo si apra, si chiuda e garantisca una buona tenuta.

Una volta terminata la procedura, e se si è soddisfatti della sistemazione del dispositivo nell'armadio, piegare e far scattare gli elementi dei distanziatori bianchi contrassegnati con 'S' come indicato dal bordo tratteggiato in fig. 13. Lasciare il restante rivestimento del distanziatore in posizione sopra le piastre metalliche.

Fig. 11

Fig. 12

Dopo aver completato l'installazione, controllare che il dispositivo sia fissato all'interno dell'unità e che gli sportelli si chiudano e si aprano correttamente. Se non si avverte alcuna resistenza da parte delle guarnizioni quando si aprono gli sportelli, è probabile che il dispositivo e/o le ante decorative non siano montati correttamente.

Inversione dello sportello

Consigliamo di farsi aiutare da un'altra persona per sorreggere gli sportelli durante l'operazione. Indossare sempre i DPI (dispositivi di protezione individuale) adeguati all'attività da svolgere. Stendere un asciugamano morbido e pulito o qualcosa di simile su una superficie dove appoggiare lo sportello.

1

Rimuovere il copricerniera superiore destro e la cerniera utilizzando un cacciavite.

Rimuovere lo sportello.

Rimuovere la cerniera inferiore destra e i tappi di plastica sinistra e posizionarli sul lato opposto.

Assemblare la cerniera superiore destra nella parte inferiore sinistra e rimontare il copricerniera.

Appoggiare lo sportello sulla cerniera inferiore e assemblare la cerniera inferiore su quella superiore, assicurandosi che i punti 1-2-3 siano vicini tra loro.

Accertarsi che lo sportello si chiuda correttamente:

è normale che la guarnizione risulti schiacciata dopo che lo sportello è stato invertito. Con lo sportello chiuso, usare un asciugacapelli per espandere la guarnizione e riempire lo spazio tra lo sportello e il corpo del dispositivo.

Prestare attenzione a non avvicinare troppo l'asciugacapelli al dispositivo, poiché si potrebbe danneggiare la guarnizione. La distanza adeguata dovrebbe essere di circa 10 cm.

Una volta terminato, lasciare raffreddare la guarnizione e lo sportello prima di toccarli. A questo punto, la guarnizione dovrebbe rimanere in posizione.

Strumenti e parti
	Distanziatore per cerniera A
	Distanziatore per cerniera B
	Coperchio cerniera
	Vite con testa a croce3,9x12, T203,9x16, T20
	Chiave inglese
	Coperchio sinistro per distanziatore pannello di controllo
	Coperchio destro per distanziatore pannello di controllo
	Striscia decorativa

1

Spingere il dispositivo nel mobile in legno, meglio procedere verso il lato sinistro.

PS: Il dispositivo deve essere collegato prima dell'installazione

2

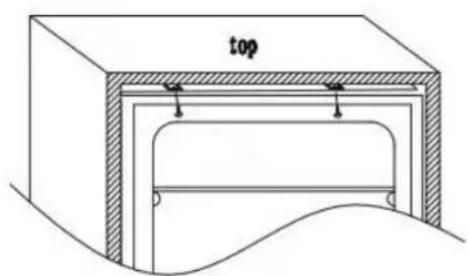

Regolare la posizione del dispositivo, avvitare la parte superiore e inferiore del prodotto al mobile

PS: Si prega di rimuovere l'estremità dopo aver fissato il coperchio della parte inferiore.

Coperchio superiore della cerniera

3

Fissare la cerniera al mobile avvitandola, attaccare la striscia decorativa sul lato sinistro del prodotto.

PS: .Fissare la cerniera al mobile con il distanziatore

Misurare le dimensioni di A e B.

Smontare il pannello di giunzione prima di misurare.

Fissare il pannello di giunzione all'anta del mobile.

6

Fissare lo sportello del dispositivo all'anta del mobile.

TABLE OF CONTENTS PAGE

1 - Safety Information 2

PS: Il dispositivo deve essere collegato prima dell'installazione

2
