| Tipo di prodotto | Frigorifero-Congelatore da incasso |
| Marca | Fulgor Milano |
| Modello | FBCD 701 TNF EDBL |
| Intervallo di temperatura del frigorifero | da 2°C a 8°C |
| Intervallo di temperatura del congelatore | da -15°C a -25°C |
| Intervallo di temperatura della zona frigorifera | da -3°C a +3°C (cassetto My Zone) |
| Funzione raffreddamento rapido | Sì, si spegne automaticamente dopo 24 ore |
| Funzione congelamento rapido | Sì, imposta il congelatore a -25°C per 24 ore |
| Funzione vacanza | Sì, frigorifero a 17°C, congelatore a -18°C |
| Funzione Eco | Sì, frigorifero 5°C, congelatore -18°C, zona Chiller 3°C |
| Sistema di sbrinamento | No Frost (sbrinamento automatico per il congelatore) |
| Illuminazione a LED | Sì, 12V/10W, sostituibile da un professionista |
| Reversibilità della porta | Sì, reversibile dall'utente con istruzioni |
| Piedini regolabili in altezza | Sì, piedini anteriori |
| Requisiti di ventilazione | Prese d'aria del basamento e superiore richieste per installazione da incasso |
| Alimentazione elettrica | 220-240V ~50Hz (tipica) |
| Metodo di pulizia | Soluzione delicata di bicarbonato di sodio, senza abrasivi |
| Avvertenze di sicurezza | Materiali infiammabili, mantenere libera la ventilazione, non danneggiare il circuito del refrigerante |
Domande frequenti - FBCD 701 TNF EDBL Fulgor Milano
Domande degli utenti su FBCD 701 TNF EDBL Fulgor Milano
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Frigorifero in formato PDF gratuitamente! Trova il tuo manuale FBCD 701 TNF EDBL - Fulgor Milano e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. FBCD 701 TNF EDBL del marchio Fulgor Milano.
MANUALE UTENTE FBCD 701 TNF EDBL Fulgor Milano
IT ISTRUZIONI PER L'INSTALLAZIONE E L'USO
EN INSTRUCTIONS FOR INSTALLATION AND USE
1 - Informazioni di sicurezza 2
Rottamazione di vecchi elettrodomestici 3
Conformità 3
Risparmio energetico 3
2 - Prima del primo utilizzo 4
3 - Utilizzo 5
Utilizzo del frigorifero 5
Utilizzo del congelatore 5
Cassetto Chiller Zone 5
4 - Conservazione 6
5 - Pannello di controllo 7
Istruzioni per la sostituzione della luce LED 8
Manutenzione e pulizia 8
Sbrinamento 8
6 - Risoluzione dei problemi 9
7 - Preparazione all'installazione 10
Areazione 10
8 - Istruzioni di installazione 13
Istruzioni di installazione (cerniera a traino) 13

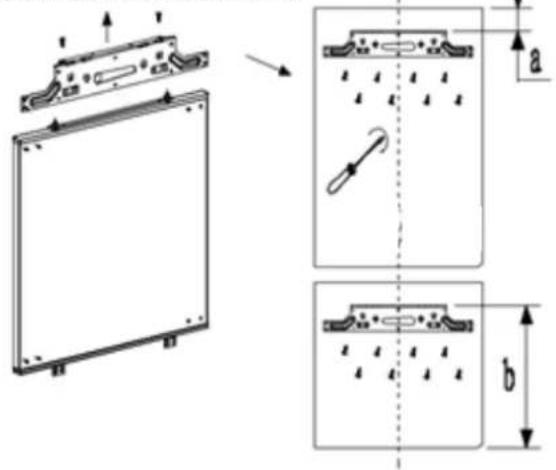

Montaggio delle fasce dell'anta 14
Istruzioni di installazione (cerniera FISSA) 15

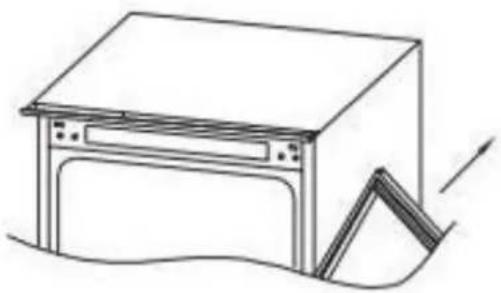

Inversione degli sportelli 16
Grazie per avere acquistato questo prodotto.
Prima di usare il frigorifero, leggere attentamente questo manuale di istruzioni per ottimizzarne le prestazioni. Conservare tutta la documentazione per un uso successivo o in caso di cessione del dispositivo ad altri.
Questo prodotto è destinato esclusivamente all'uso domestico o ad applicazioni simili, quali:
- l'area cucina per il personale di negozi, uffici e altri ambienti di lavoro
• per fattorie, clientela di alberghi, motel e altri ambienti di tipo residenziale
• per bed and breakfast (B&B)
• per servizi di catering e applicazioni simili, ma non per la vendita al dettaglio.
Questo apparecchio deve essere utilizzato solo per scopi di conservazione degli alimenti; qualsiasi altro uso è considerato pericoloso e il produttore non sarà responsabile di eventuali omissioni. Inoltre, si raccomanda di prendere nota delle condizioni di garanzia.
AVVERTENZA
Il presente elettrodomestico non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, a meno che non siano supervisionati o istruiti sull'uso del dispositivo da parte di una persona responsabile per la loro sicurezza.
In particolare, i bambini devono essere sorvegliati per accertarsi che non giochino con l'apparecchio.
Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal un addetto all'assistenza o da una persona qualificata, al fine di evitare incidenti.
AVVERTENZA
- Lasciare libere le aperture di ventilazione nell'alloggiamento del dispositivo o nella struttura integrata
- Non usare dispositivi meccanici o altri mezzi per accelerare il processo di sbrinamento, diversi da quelli raccomandati dal produttore
• Non danneggiare il circuito del refrigerante - Non utilizzare apparecchi elettrici all'interno degli scomparti per la conservazione degli alimenti, a meno che non siano del tipo raccomandato dal produttore
- Nel posizionare il dispositivo, verificare che il cavo di alimentazione non sia schiacciato o danneggiato
- Non collocare prese di corrente multiple o alimentatori portatili sul retro del dispositivo
Non conservare all'interno dell'elettrodomestico sostanze esplosive come bombolette spray con un propellente infiammabile.
Questo prodotto è destinato all'uso domestico e ad applicazioni simili come:
- l'area cucina per il personale in negozi, uffici e altri ambienti di lavoro;
- fattorie e clienti di alberghi, motel e altri ambienti di tipo residenziale;
- bed and breakfast;
- catering e applicazioni simili, non per la vendita al dettaglio.
Rispettare le normative locali in materia di smaltimento degli elettrodomestici per quanto riguarda il refrigerante infiammabile e il gas isolante.
Se la luce LED è danneggiata, deve essere sostituita dal produttore, dal un addetto all'assistenza o da una persona qualificata, al fine di evitare incidenti.
AVVERTENZA
- Per evitare pericoli dovuti all'instabilità dell'apparecchio, questo deve essere fissato in conformità con le istruzioni fornite
Rottamazione di vecchi elettrodomestici
Questo apparecchio è omologato secondo la Direttiva Europea 2012/19/UE sui rifiuti da apparecchiature elettriche ed elettroniche (RAEE). I RAEE contengono sia sostanze inquinanti (che possono avere un impatto negativo sull'ambiente) che componenti di base (che possono essere riutilizzati). È importante sottoporre i RAEE a trattamenti specifici, al fine di rimuovere e smaltire correttamente tutte le sostanze inquinanti e recuperare e riciclare tutti i materiali. Ogni persona giocare un ruolo importante nel garantire che i RAEE non diventino un problema ambientale; è essenziale seguire alcune regole di base:
- I RAEE non devono essere trattati come rifiuti domestici;
- I RAEE devono essere consegnati presso gli appositi centri di raccolta gestiti dal comune o da aziende registrate. In molti paesi è inoltre disponibile il servizio di ritiro a domicilio per i RAEE ingombranti.
In molte nazioni, quando si acquista una nuova apparecchiatura, si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente su base individuale, a patto che il nuovo apparecchio sia dello stesso tipo e svolga le stesse funzioni di quello reso.
Conformità
Apponendo il marchio € su questo prodotto, dichiariamo che lo stesso è conforme a tutti i requisiti europei in materia di sicurezza, salute e ambiente previsti dalla legislazione applicabile a questo prodotto.
Risparmio energetico
Per un migliore risparmio energetico si raccomanda di:
- Installare l'apparecchio lontano da fonti di calore, non esposto alla luce diretta del sole e in un locale ben ventilato
- Non collocare alimenti caldi nel frigorifero, per non aumentare la temperatura interna e causare il continuo funzionamento del compressore.
- Non collocare un'eccessiva quantità di alimenti all'interno, per garantire una corretta circolazione dell'aria.
- Sbrinare l'apparecchio in caso di presenza di ghiaccio, per facilitare il trasferimento del freddo.
- In caso di interruzione dell'energia elettrica, si raccomanda di tenere chiuso lo sportello del frigorifero.
- Aprire o tenere aperti gli sportelli dell'apparecchio il meno possibile.
• Non impostare temperature troppo fredde. - Rimuovere la polvere presente sul retro dell'apparecchio.
IT 2 - Prima del primo utilizzo
È necessario lasciare assestare il frigorifero per almeno quattro ore prima di accenderlo.
Si raccomanda di pulire l'interno del dispositivo prima del primo utilizzo, utilizzando una soluzione di bicarbonato di sodio e acqua calda e poi asciugando accuratamente. Al primo utilizzo il frigorifero potrebbe sprigionare odori. Questi dovrebbero scomparire una volta raffreddato.
Nota bene:
Il dispositivo si avvierà con il livello di temperatura impostato su 5°C per il frigorifero e -18°C per il congelatore e funzionerà ininterrottamente fino a quando non raggiungerà tale livello. Se l'apparecchio è spento, è necessario attendere cinque minuti prima di riaccenderlo per evitare di danneggiare il compressore. Non conservare mai oggetti infiammabili, esplosivi, acidi o alcali fortemente corrosivi nell'apparecchio. Questo frigorifero refrigera gli alimenti raffreddando la parte posteriore interna della cavità. È normale che la brina si accumuli su questa superficie; poi si disperde e defluisce attraverso un piccolo scarico sul fondo, dove evapora tranquillamente. La presenza di brina sul retro non è un sintomo di malfunzionamento del frigorifero.
Utilizzo del frigorifero
• Non collocare mai liquidi scoperti nel frigorifero.
- Non collocare mai alimenti caldi nel frigorifero. Gli alimenti caldi devono essere lasciati raffreddare a temperatura ambiente prima di essere messi in frigorifero.
- Non bisogna appoggiare nulla contro la parete posteriore del frigorifero, in quanto ciò potrebbe causare la formazione di brina e di condensa difficili da rimuovere.
- Verificare che il cibo sia pulito e privo di liquidi in eccesso prima di metterlo in frigo.
- Avvolgere o coprire il cibo prima di metterlo in frigo. Ciò aiuterà a prevenire la perdita di umidità, mantenere il cibo fresco ed evitare odori sgradevoli.
- Smistare gli alimenti prima di conservarli. Tutti gli alimenti da consumare presto dovrebbero essere conservati nella parte anteriore del ripiano per evitarne il deterioramento causato dallo sportello aperto per periodi prolungati.
- Non sovraccaricare il frigo. Dovrebbe essere presente uno spazio sufficiente tra gli alimenti per permettere all'aria fresca di circolare.
- Scongelare i cibi surgelati nello scompartimento del frigorifero aiuterà a mantenere la temperatura bassa e a risparmiare
- Non conservare mai la carne cruda nei ripiani superiori alla carne cotta o ad altri prodotti. Ciò eviterà che i succhi della carne cruda contaminino gli altri alimenti.
Utilizzo del congelatore
- Gli scomparti del congelatore sono progettati per conservare solo alimenti congelati.
- Non inserire mai alimenti caldi o tiepidi nel congelatore, ma lasciarli prima raffreddare completamente.
- Seguire le istruzioni riportate sulla confezione del prodotto alimentare relativamente alla sua conservazione. Se non viene fornita alcuna informazione, tenere presente che gli alimenti non dovrebbero essere conservati per oltre tre mesi dalla data di acquisto.
- Conservare il cibo in piccole confezioni (idealmente meno di 1kg), in modo da ridurre il tempo di congelamento e migliorare la qualità del cibo dopo lo scongelamento.
- Avvolgere il cibo prima di metterlo in frigo. Per evitare che l'involucro si attacchi, assicurarsi che sia asciutto.
- Etichettare gli alimenti prima di congelarli con informazioni che includano il tipo e le date di conservazione e di scadenza.
- Una volta scongelato, il cibo non deve essere ricongelato. Scongelare solo la quantità di cibo necessaria per evitare sprechi.
- Le bevande in bottiglia o in scatola non devono essere conservate negli scomparti del congelatore perché potrebbero esplodere.
- La quantità massima di cibo fresco che può essere congelato in un periodo di 24 ore è di 2,6 kg.
- Non tentare di congelare più della quantità massima indicata.
- La temperatura all'interno del cassetto My Zone può essere regolata da +3°C a - 3°C. Questo è il cassetto ideale per conservare carne e pesce.
La sezione frigorifero è progettata per la conservazione a breve termine degli alimenti. Anche se è possibile mantenere basse le temperature, si sconsiglia di non conservare il cibo per periodi prolungati.
Sebbene l'aria fredda circoli all'interno del frigorifero, la temperatura può variare tra le diverse sezioni. Pertanto, gli alimenti dovrebbero essere conservati in sezioni diverse a seconda della tipologia.
- Burro, formaggio, ecc.
- Cibo in barattoli e bottiglie
- Bevande, ad es. il latte
- Alimenti cotti
- Yogurt, conserve ecc.
- Bottiglie da 75cl o cibi pronti, ecc.
- Frutta e verdura
- Carne fresca e pesce/frutta e verdure
I ripiani del frigorifero possono essere spostati in base alle esigenze di stoccaggio. Per rimuovere il ripiano, sollevare la sezione posteriore e poi tirarla verso l'esterno.
Per sostituirlo, far scivolare il ripiano nell'alloggiamento e poi abbassare la sezione posteriore.
Una configurazione a maggior risparmio energetico richiede che i cassetti, la scatola per gli alimenti e i ripiani siano posizionati nel dispositivo, si prega di fare riferimento alle immagini di cui sopra.
-
Alla prima accensione, il dispositivo funziona sempre con le seguenti impostazioni: 5°C per il frigorifero, 0°C per My Zone e -18 per il congelatore. Se si desidera regolare manualmente la temperatura o le funzioni, premere il pulsante per eseguire tali operazioni. Gli intervalli di temperatura della zona di adattamento da -3°C a 3°C.
-
Regolazione della temperatura del frigorifero: premere il pulsante 🚙️ sulla parte sinistra del pannello di controllo per impostare diverse temperature da 2°C a 8°C.
-
Regolazione della temperatura del congelatore: premere il pulsante 🚙️ sulla parte destra del pannello di controllo per impostare diverse temperature da -15°C a -25°C.
-
Funzione di regolazione del cassetto Chiller Zone: questo pulsante E° controlla la temperatura. Premendo questo pulsante, le cifre variano da -3° a +3°. Questa funzione può essere attivata/disattivata premendo continuamente il pulsante per tre secondi (mostra OFF).
-
Funzione di raffreddamento veloce: premere il pulsante 📁, la luce del pulsante si illumina e si accende la funzione di raffreddamento veloce, il frigorifero inizia a funzionare automaticamente a una temperatura di 2°C e si spegne dopo 24 ore, mentre il simbolo si spegne.
-
Funzione vacanze: premere il pulsante 📁, la luce del pulsante si illumina, mentre la funzione vacanze si accende e l'intero apparecchio inizia a funzionare automaticamente con le impostazioni: frigorifero a 17°C e congelatore a -18°C.
-
Funzione Eco: premere il pulsante sul pannello di controllo, la funzione eco viene attivata e il pulsante si illumina, lo scomparto frigorifero funziona con un'impostazione di 5°C e lo scomparto congelatore funziona con un'impostazione di -18°C. La zona di adattamento funziona con un'impostazione di 3°C.
-
Funzione di congelamento rapido: premere il pulsante ✉, la luce del pulsante si illumina e il congelatore inizia a funzionare in modalità congelamento rapido, impostazione della temperatura -25°C. Dopo 24 ore, la funzione di congelamento rapido si arresta automaticamente.
-
Premere il pulsante per 3 secondi in modo da spegnere il dispositivo, il pulsante si illumina e l'alimentazione viene interrotta. Le luci interne si spengono e il compressore si arresta. Premere il pulsante ⏻ per 3 secondi per accendere il dispositivo, il simbolo si illumina e l'alimentazione viene ripristinata.
-
Sui modelli no frost c'è la funzione sbrinamento compulsivo. Premere i pulsanti 🎋 + 🎋 per 5 secondi per attivare la funzione di sbrinamento compulsivo e
pulire l'evaporatore del congelatore. L'indicatore di temperatura del congelatore si illumina. Premere il pulsante 🎨 + 🎩 secondi per spegnere la funzione di sbrinamento compulsivo e l'indicatore di temperatura si spegnerà.
- Visualizzazione dei guasti
Questo dispositivo è dotato di una funzione di "visualizzazione dei guasti e degli allarmi". In presenza di un guasto ai sensori, il display della temperatura visualizza dei messaggi di allarme, il dispositivo raffredda ancora ma è necessario l'intervento di un tecnico professionista.
F2 - Sensore della zona di adattamento
F3 – Sensore dello scomparto frigo
F4 - Sensore dello scomparto congelatore
F5 – Sensore di sbrinamento
2E - Guasto alla ventola/motore nel congelatore
CE- Comunicazione del guasto tra pannello principale e pannello del display.
Gli errori di cui sopra vengono mostrati solo sul display, non vi è alcun segnale acustico:
Allarme di temperatura eccessiva nel congelatore: una volta raggiunta la temperatura impostata per il congelatore, se questa aumenta a >-1°C, scatterà l'allarme e l'indicatore della temperatura inizierà a lampeggiare. Premere un pulsante qualsiasi per annullare il segnale acustico. L'indicatore della temperatura continuerà a lampeggiare fino a quando questa non scenderà al di sotto di <-1°C.
PS: La scheda principale si trova nel vano del compressore
| Posizione | Condizioni |
| 5°C/-18°C | Estate o temperatura ambiente compresa tra 25-35°C |
| 5°C/-18°C | Primavera, autunno o temperatura ambiente compresa tra 15-25°C |
| 5°C/-18°C | Inverno o temperatura ambiente compresa tra 5-15°C |
| Funzione congelamento rapido | Congelamento rapido |
| Funzione raffreddamento rapido | Raffreddamento rapido |
Istruzioni per la sostituzione della luce LED
Nota: la luce LED è programmata per non essere manomessa dall'utente ed è necessario che sia sostituita da professionisti.
Parametri di illuminazione: 12V / 10W
- Scollegare la spina di alimentazione.
- Rimuovere la striscia ornamentale in lega di alluminio dalla parte superiore della luce LED, quindi rimuovere le viti di fissaggio a sinistra e a destra.
I passaggi 1 e 2 sono mostrati di seguito.
3. Sostituire la scheda di illuminazione LED con quella di ricambio.
4. Sostituire la striscia ornamentale in lega di alluminio.
Manutenzione e pulizia
Scollegare sempre l'apparecchio dall'alimentazione prima di effettuare qualsiasi operazione di pulizia o manutenzione. I vani del frigorifero e del congelatore devono essere puliti con una soluzione di bicarbonato di sodio e acqua tiepida. Non usare prodotti abrasivi o detergenti. Dopo il lavaggio, sciacquare e asciugare bene.
Pulire separatamente i ripiani e le sezioni laterali a mano con una soluzione delicata di detersivo per piatti e acqua. Non metterli in lavastoviglie.
Se il dispositivo non viene utilizzato per periodi di tempo prolungati, staccare la spina e pulirlo. Gli sportelli dovrebbero essere lasciati leggermente socchiusi per evitare la formazione di muffa e di odori sgradevoli.
Sbrinamento
Il prodotto è dotato di un sistema no frost progettato per prevenire l'accumulo di ghiaccio. In condizioni di uso normale, non dovrebbe essere necessario sbrinare regolarmente il sistema di congelamento.
Nota: Se si evidenzia regolarmente un notevole accumulo di ghiaccio o pozze d'acqua nello scomparto del congelatore, è probabile che lo sportello non abbia una tenuta adeguata. Ciò potrebbe essere dovuto a una guarnizione difettosa dello sportello o a un'anta decorata montata male o troppo pesante. Per maggiori informazioni consultare la sezione dedicata alla risoluzione dei problemi.
In caso di problemi con il dispositivo, occorre consultare la sezione dedicata alla risoluzione dei problemi prima di contattare l'assistenza clienti:
Se il dispositivo non funziona, controllare:
- Che il dispositivo sia alimentato.
- Che i fusibili di casa siano intatti e il fusibile nella spina non sia saltato.
- Che il dispositivo non sia spento.
- Che la presa di corrente funzioni bene. Per verificarlo, collegare un altro apparecchio elettrico e verificare che la presa non sia guasta.
Se il dispositivo funziona ma non in maniera ottimale, controllare:
• Che non sia sovraccarico.
- Che il termostato sia impostato a una temperatura adeguata.
- Che gli sportelli siano chiusi adeguatamente.
- Che il sistema di raffreddamento sul retro dell'apparecchio sia pulito e privo di polvere.
- Che le pareti laterali e posteriori siano sufficientemente ventilate.
Se il dispositivo è rumoroso, controllare:
- Che il dispositivo sia in piano e stabile.
- Che le pareti laterali e posteriori siano libere e che nulla poggi sul dispositivo.
- Nota: Il gas refrigerante nel frigorifero può emettere un leggero gorgoglio, anche quando il compressore non è in funzione.
Se il dispositivo emette un segnale acustico, controllare:
- Che gli sportelli siano chiusi. Dopo 60 secondi dall'apertura di uno sportello, viene emesso un segnale di allarme.
Se si è formato del ghiaccio sulla parete posteriore del frigorifero:
- È normale che si formino alcune goccioline di ghiaccio sulla parete posteriore del frigorifero. Ciò non è da attribuirsi a un guasto al dispositivo.
- Verificare che nessun oggetto all'interno del frigorifero sia in contatto con la parete posteriore.
- Verificare la presenza di una discreta resistenza all'apertura dello sportello del dispositivo. Se si apre al minimo tocco può significare che la guarnizione deve essere sostituita.

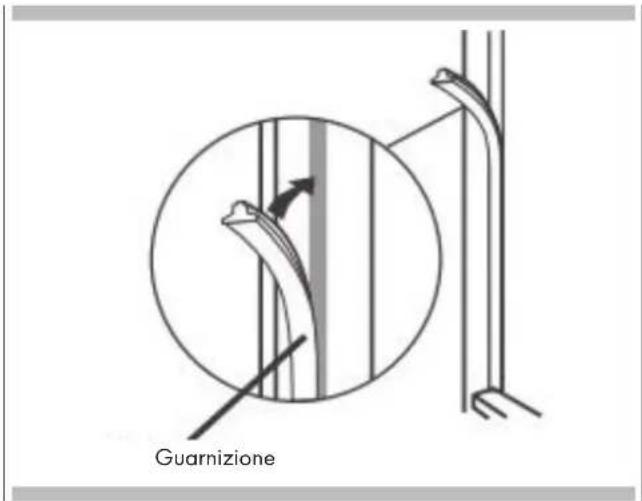

- Controllare che la guarnizione dello sportello non sia piegata o danneggiata e che non ci siano detriti. Se ne notate e non siete in grado di risolvere il problema da soli, contattate l'assistenza clienti in modo che la guarnizione possa essere sostituita.
- Ciò può essere dovuto al fatto che lo sportello o le ante decorative non sono montati correttamente. Se non ne siete sicuri, chiedete al vostro installatore di controllare le ante decorative.
Se si è formato ghiaccio in eccesso all'interno del congelatore:
- Verificare la presenza di una discreta resistenza all'apertura dello sportello del dispositivo. Se si apre al minimo tocco può significare che la guarnizione deve essere sostituita.
- Controllare che la guarnizione dello sportello non sia piegata o danneggiata e che non ci siano detriti. Se ne notate e non siete in grado di risolvere il problema da soli, contattate l'assistenza clienti in modo che la guarnizione possa essere sostituita.
- Ciò può essere dovuto al fatto che lo sportello o le ante decorative non sono montati correttamente. Se non ne siete sicuri, chiedete al vostro installatore di controllare le ante decorative.
Se una o più unità LED all'interno dell'apparecchio non funzionano:
- Contattare l'assistenza clienti per concordare una visita a domicilio
IT 7 - Preparazione all'installazione
Questo dispositivo non deve mai essere installato nei pressi di fonti di calore, ad esempio termosifoni o fornelli, né in ambienti umidi.
Chiedere la collaborazione di un'altra persona, o di due, durante l'installazione del dispositivo. L'apparecchio potrebbe avere bordi taglienti. Indossare DPI adatti alla mansione da svolgere e all'ambiente.
- Per verificare che il dispositivo sia in piano, è necessario utilizzare i piedini regolabili in altezza nella parte anteriore.
- Il sistema di raffreddamento sul retro dell'apparecchio non deve toccare la parete posteriore. Maggiore è il divario, meglio è.
- Il dispositivo deve essere installato con una sufficiente ventilazione. Verificare che ci sia spazio nella parte superiore del dispositivo per permettere la fuoriuscita dell'aria e che ci sia spazio tra la parte posteriore e la parete.
Areazione
Il criterio principale per l'installazione di qualsiasi unità di refrigerazione in una cucina attrezzata è l'aerazione. Il calore rimosso dal vano di raffreddamento deve essere dissipato nell'atmosfera. Un'aerazione scorretta può portare a un guasto prematuro del compressore, a un consumo eccessivo di energia, a un guasto totale del sistema e può invalidare la garanzia fornita con il dispositivo. Per i prodotti destinati ad essere installati in un alloggiamento alto, devono essere soddisfatti i seguenti requisiti:
FBCD 355 TNF EDBL FBCD 701 TNF EDBL
L'armadio dovrebbe essere dotato di una presa d'aria all'interno, in modo da consentire un ricambio d'aria. In questo esempio, viene mostrata una presa d'aria sullo zoccolo sotto il frigorifero.
Nello zoccolo sotto il frigorifero / congelatore, dovrebbe essere praticato un foro su cui installare una griglia di ventilazione.
In alternativa, è possibile rimuovere una piccola sezione dello zoccolo per far entrare l'aria nel dispositivo (dimensioni raccomandate 600mm x 10mm)
La parte superiore dell'armadio deve avere aperture di aerazione libere da ostacoli.
Dimensioni raccomandate per l'apertura: 500 x 30mm.
Se il mobile non è dotato di aperture di ventilazione, è necessario praticare dei fori nello zoccolo o provvedere in altro modo per garantire il ricircolo d'aria.

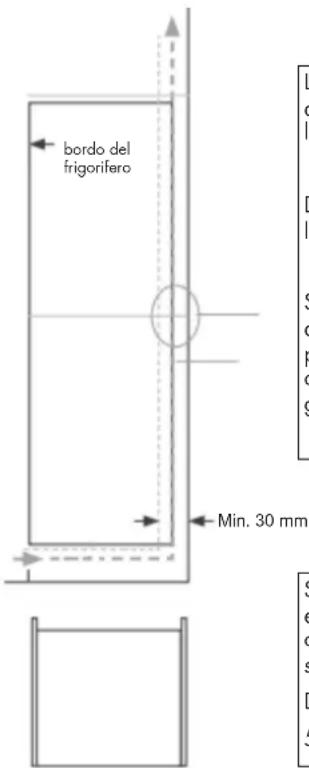

Sul retro dell'armadio dovrebbe esserci spazio a sufficienza per consentire all'aria di essere aspirata sopra il condensatore.
Dimensioni raccomandate:
500×35mm
vista in piano dell'apertura di ventilazione posteriore
Il canale aperto sul retro deve essere chiaramente indicato. Per un corretto funzionamento del dispositivo è importante che la parte superiore dell'alloggiamento non sia bloccata. Una profondità del canale di 40-50 mm è normale per la maggior parte delle unità.
È necessario un foro di ventilazione all'interno dell'unità; questo permette all'aria di essere aspirata sopra il compressore e lo scambiatore di calore.
Di regola, più aria può entrare e uscire, migliore e più efficiente sarà il funzionamento del prodotto.
Istruzioni di installazione (cerniera a traino)
Con l'aiuto di una persona o due, spostare il dispositivo nell'armadio. Alla base del dispositivo vi sono due piastre metalliche. Montare i distanziatori bianchi forniti su queste piastre. Verificare il corretto posizionamento dei lembi alla base dell'armadio.
3
Avvitare la parte inferiore del dispositivo.
1
Inserire l'elettrodomestico nella colonna, collocandolo sul lato opposto delle cerniere e garantire una distanza di 3-5 mm
Applicare la guarnizione sul dispositivo, rimuovendo le parti in eccesso. Rivestire gli elementi nella parte inferiore con i coperchi in plastica in dotazione.
Dopo aver fatto combaciare lo sportello dell'elettrodomestico con l'anta della colonna, fissare i coperchi in plastica in dotazione.
5
Utilizzare un cacciavite a croce per svitare il perno sotto la cerniera centrale destra e avvitarlo sulla parete destra dell'armadio.
Montaggio delle fasce dell'anta
- Verificare la presenza di uno spazio da 3 a 4 mm tra il lato non incernierato e la parete del mobile.
- Posizionare il binario nella staffa e fissarlo alla fascia dell'anta da 20 a 22 mm dal bordo come mostrato nella figura seguente, facendo in modo che sia posizionato centralmente e orizzontalmente all'interno della staffa. Serrare saldamente a mano.
- Riempire lo spazio sul lato non incernierato con la guarnizione/striscia della guarnizione fornita.

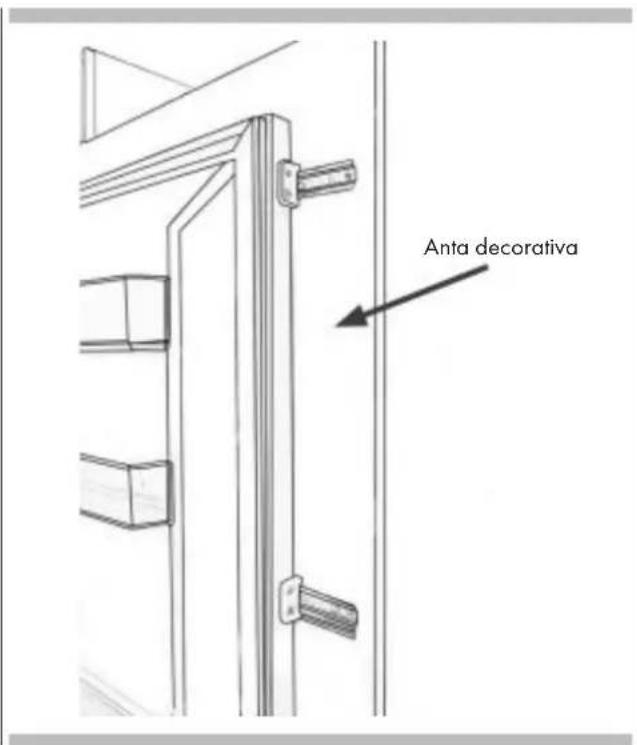

- L'aspetto finale dei binari di scorrimento dell'anta dovrebbe essere simile a quello mostrato nella figura seguente, con 2 binari in posizione.
Verificare che gli sportelli del dispositivo si aprano, si chiudano e garantiscano una buona tenuta
Una volta terminata la procedura, e se si è soddisfatti della sistemazione del dispositivo nell'armadio, piegare e far scattare gli elementi dei distanziatori bianchi contrassegnati con 'S' come indicato dal bordo tratteggiato. Lasciare il restante rivestimento del distanziatore in posizione sopra le piastre metalliche.
IMPORTANTE
Dopo aver completato l'installazione, controllare che il dispositivo sia fissato all'interno dell'unità e che gli sportelli si chiudano e si aprano correttamente. Se non si avverte alcuna resistenza da parte delle guarnizioni quando si aprono gli sportelli, è probabile che il dispositivo e/o le ante decorative non siano montati correttamente
Istruzioni di installazione (cerniera FISSA)
| Strumenti ed elementi | |
 | Distanziatore per cerniera A |
 | Distanziatore per cerniera B |
 | Coperchio per cerniera |
 | Vite a croce3,9x12, T203,9x16, T20 |
 | Chiave inglese |
 | Coperchio di sinistra per pannello di controllo - distanziatore |
 | Coperchio di destra per pannello di controllo - distanziatore |
 | Striscia decorativa |
1
Spingere l'elettrodomestico nell'armadio in legno, meglio se dal lato sinistro.
PS: L'apparecchio deve essere collegato prima dell'installazione
2
Regolare la posizione del dispositivo, avvitare le parti superiori e inferiori al mobile
PS: rimuovere l'estremità del coperchio dell'elemento inferiore dopo averlo fissato.
3
Fissare la cerniera al mobile avvitandola, attaccare la striscia decorativa sul lato sinistro del dispositivo.
PS: Fissare la cerniera sul dispositivo con il distanziatore.
Misurare le dimensioni A e B.
Smontare il pannello di giunzione prima di effettuare la misurazione.
5
Fissare il pannello di giunzione sull'anta del mobile.
Il pannello di collegamento deve essere fissato al centro dell'anta.
Fissare lo sportello dell'apparecchio sull'anta del mobile.
Inversione degli sportelli
Consigliamo di farsi aiutare da un'altra persona per sorreggere gli sportelli durante l'operazione.
1
Rimuovere il coperchio della cerniera destra superiore e la cerniera con un cacciavite.
Rimuovere l'anta superiore
Rimuovere la cerniera centrale e il relativo perno sottostante.
4
Rimuovere l'anta inferiore
7
Riassemblare le ante e le cerniere partendo dal basso verso l'alto, da 1 a 4.
5
Rimuovere la cerniera destra inferiore e tappi in plastica a sinistra, quindi rimontarli sul lato opposto.
Assicurarsi che lo sportello si chiuda correttamente:
È normale che la guarnizione risulti schiacciata dopo che lo sportello è stato invertito. Con lo sportello chiuso, usare un asciugacapelli per espandere la guarnizione e riempire lo spazio tra lo sportello e il corpo del dispositivo. Prestare attenzione a non avvicinare troppo l'asciugacapelli al dispositivo, poiché si potrebbe danneggiare la guarnizione. La distanza adeguata dovrebbe essere di circa 10 cm. Una volta terminato, lasciare raffreddare la guarnizione e lo sportello prima di toccarli. A questo punto, la guarnizione dovrebbe rimanere in posizione.
6
Montare la cerniera destra superiore alla parte inferiore sinistra e inserire il coperchio.
PS: La scheda principale si trova nel vano del compressore
- AVVERTENZA
- Rottamazione di vecchi elettrodomestici
- Conformità
- Risparmio energetico
- IT 2 - Prima del primo utilizzo
- Nota bene:
- Utilizzo del frigorifero
- Utilizzo del congelatore
- Istruzioni per la sostituzione della luce LED
- Manutenzione e pulizia
- Sbrinamento
- Se il dispositivo non funziona, controllare:
- Se il dispositivo funziona ma non in maniera ottimale, controllare:
- Se il dispositivo è rumoroso, controllare:
- Se il dispositivo emette un segnale acustico, controllare:
- Se si è formato del ghiaccio sulla parete posteriore del frigorifero:
- Se si è formato ghiaccio in eccesso all'interno del congelatore:
- Se una o più unità LED all'interno dell'apparecchio non funzionano:
- IT 7 - Preparazione all'installazione
- Areazione
- Istruzioni di installazione (cerniera a traino)
- Montaggio delle fasce dell'anta
- IMPORTANTE
- Istruzioni di installazione (cerniera FISSA)
- 1
- 2
- 3
- Inversione degli sportelli
- Assicurarsi che lo sportello si chiuda correttamente:
Marca : Fulgor Milano
Modello : FBCD 701 TNF EDBL
Categoria : Frigorifero
