FBCD 701 TNF EDBL - Kühlschrank Fulgor Milano - Kostenlose Bedienungsanleitung

Produkttyp	Einbau-Kühl-Gefrierkombination
Marke	Fulgor Milano
Modell	FBCD 701 TNF EDBL
Kühlschrank Temperaturbereich	2°C bis 8°C
Gefrierbereich Temperaturbereich	-15°C bis -25°C
Kühlzone Temperaturbereich	-3°C bis +3°C (My Zone Schublade)
Schnellkühlfunktion	Ja, schaltet nach 24 Stunden automatisch aus
Schnellgefrierfunktion	Ja, stellt Gefrierer auf -25°C für 24 Stunden
Urlaubsfunktion	Ja, Kühlschrank bei 17°C, Gefrierer bei -18°C
Eco-Funktion	Ja, Kühlschrank 5°C, Gefrierer -18°C, Kühlzone 3°C
Abtausystem	No Frost (automatisches Abtauen für Gefrierer)
LED-Beleuchtung	Ja, 12V/10W, austauschbar durch Fachpersonal
Türanschlag wechselbar	Ja, vom Benutzer wechselbar mit Anleitung
Höhenverstellbare Füße	Ja, vordere Füße
Lüftungsanforderungen	Sockellüftung und obere Lüftung erforderlich für Einbau
Stromversorgung	220-240V ~50Hz (typisch)
Reinigungsmethode	Milde Natronlösung, keine Scheuermittel
Sicherheitshinweise	Entzündliche Materialien, Lüftungsöffnungen freihalten, Kältemittelkreislauf nicht beschädigen

Häufig gestellte Fragen - FBCD 701 TNF EDBL Fulgor Milano

Was soll ich tun, wenn der Kühlschrank nicht funktioniert?

Überprüfen Sie die Stromversorgung und stellen Sie sicher, dass das Gerät eingeschaltet ist. Vergewissern Sie sich, dass die Haussicherungen intakt sind und die Steckdosensicherung nicht durchgebrannt ist. Wenn die Steckdose defekt ist, testen Sie mit einem anderen Gerät. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie stelle ich die Temperatur ein?

Drücken Sie die Kühlschranktaste auf dem Bedienfeld, um durch die Temperaturen von 2°C bis 8°C zu blättern. Drücken Sie die Gefriertaste, um von -15°C bis -25°C einzustellen. Für die Kühlzone drücken Sie die entsprechende Taste, um zwischen -3°C und +3°C einzustellen.

Warum bildet sich Eis an der Rückwand des Kühlschranks?

Einige Eistropfen an der Rückwand sind aufgrund des Kühlsystems normal. Stellen Sie sicher, dass keine Gegenstände die Rückwand berühren und dass die Türdichtung intakt ist. Wenn sich die Tür zu leicht öffnen lässt, muss die Dichtung möglicherweise ausgetauscht werden.

Wie benutze ich die Kühlzonenschublade?

Die Kühlzonenschublade kann mit dem Bedienfeld zwischen +3°C und -3°C eingestellt werden. Sie ist ideal für die Lagerung von Fleisch und Fisch. Halten Sie die Taste 3 Sekunden lang gedrückt, um die Funktion auszuschalten (zeigt OFF an).

Was macht die Schnellkühlfunktion?

Drücken Sie die Schnellkühltaste, um sie zu aktivieren. Der Kühlschrank kühlt mit maximaler Leistung und schaltet nach 24 Stunden automatisch aus. Die Kontrollleuchte leuchtet während des Betriebs.

Wie wechsle ich den Türanschlag?

Wechseln Sie den Türanschlag gemäß der Anleitung im Handbuch. Entfernen Sie die Scharnierabdeckungen, schrauben Sie die Scharniere ab und setzen Sie sie auf der gegenüberliegenden Seite ein. Verwenden Sie nach dem Wechsel einen Haartrockner an der Dichtung, um eine korrekte Abdichtung zu gewährleisten. Holen Sie sich Hilfe von einer anderen Person.

Wie reinige ich das Gerät?

Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie eine Lösung aus Natron und lauwarmem Wasser. Verwenden Sie keine Scheuermittel oder Reinigungsmittel. Spülen und trocknen Sie gründlich. Reinigen Sie Ablagen und Türablagen von Hand mit milder Seifenlauge; geben Sie sie nicht in die Spülmaschine.

Was macht die Urlaubsfunktion?

Drücken Sie die Urlaubstaste, um sie zu aktivieren. Der Kühlschrank wird auf 17°C und der Gefrierer auf -18°C eingestellt, um Energie zu sparen, während Sie abwesend sind. Dies verhindert Gerüche und hält den Gefrierer in Betrieb.

Warum sammelt sich zu viel Eis in meinem Gefrierer?

Übermäßiges Eis weist auf ein Problem mit der Türdichtung hin. Prüfen Sie den Widerstand beim Öffnen der Tür; wenn es zu leicht geht, ist die Dichtung möglicherweise defekt. Stellen Sie sicher, dass Dekortüren korrekt montiert sind. Überprüfen Sie die Dichtung auf Knicke oder Beschädigungen. Wenden Sie sich bei Bedarf an den Kundendienst.

Wie ersetze ich die LED-Beleuchtung?

Die LED-Beleuchtung kann nicht vom Benutzer ausgetauscht werden. Bei Defekt wenden Sie sich an den Kundendienst, um einen Servicebesuch zu vereinbaren. Die Parameter der Beleuchtung sind 12V / 10W.

BEDIENUNGSANLEITUNG FBCD 701 TNF EDBL Fulgor Milano

DE ANLEITUNG ZUR INSTALLATION UND VERWENDUNG

INHALTSVERZEICHNIS SEITE

1 - Sicherheitsinformation 2

Entsorgung von altgeräten 3

Konformität 3

Energiesparbetrieb 3

2 - Vor dem ersten Gebrauch 4

3 - Gebrauch 5

Gebrauch des Kühlschranks 5

Gebrauch des Gefrierfachs 5

Schublade des Kühlbereichs 5

4 - Aufbewahrung 6

5 - Bedienfeld 7

Anleitungen zur Auswechselung der LED 8

Pflege und Reinigung 8

Abtauen 8

6 - Troubleshooting 9

7 - Installationsvorbereitung 10

Belüftung 10

8 - Montageanleitung 13

Montageanleitung (Schiebescharnier) 13

Montage der Türblenden 14

Montageanleitung (FIX-Scharnier) 15

Umkehr der Gerätetüren 16

Vielen Dank für den Kauf dieses Produkts.

Diese Bedienungsanleitung vor dem Gebrauch des Kühlschranks gewissenhaft lesen, um seine maximale Leistung zu erzielen. Die gesamte Dokumentation für den künftigen Gebrauch oder nachfolgende Besitzer aufbewahren.

Dieses Gerät ist ausschließlich für den Haushaltsgebrauch oder ähnliche Anwendungen gedacht, so z.B.:

• Für den Personalküchenbereich in Geschäften, Büros oder anderen Arbeitsumgebungen
• Auf Landwirtschaftsbetrieben, für Gäste in Hotels, Motels und anderen Wohnumgebungen In Bed. and-Breakfast-Betrieben (B&B)
• Für Caterings-Dienste und ähnliche Anwendungen, nicht für den Verkauf im Einzelhandel.

Dieses Gerät darf ausschließlich zur Aufbewahrung von Lebensmitteln verwendet werden, jeder weitere Gebrauch gilt als gefährlich und der Hersteller übernimmt bei Zuwiderhandlungen keine Haftung. Ebenso wird empfohlen, Einsicht in die Garantiebedingungen zu nehmen.

ACHTUNG

Brandgefahr / entzündliche Materialien

Dieses Gerät sollte nicht von Personen (auch Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit wenig Erfahrung oder Kenntnissen verwendet werden, vorausgesetzt, sie werden durch eine Person beaufsichtigt oder wurden in den Gebrauch des Geräts eingewiesen, die für ihre Sicherheit verantwortlich ist.

Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

Ein beschädigtes Netzkabel muss vom Hersteller, seinem Händler

oder entsprechendem Fachpersonal ausgewechselt werden, um Gefahren zu vermeiden.

ACHTUNG

• Dafür sorgen, dass die Belüftungsöffnungen am Gehäuse oder der Einbaustruktur stets frei sind.
• Keine mechanischen Vorrichtungen oder sonstige Mittel verwenden, um das Abtauen zu beschleunigen, sofern diese nicht vom Hersteller empfohlen sind.
• Den Kühlkreis nicht beschädigen.
• Keine Elektrogeräte in den Fächern für die Lebensmittelaufbewahrung benutzen,
• sofern sie vom Hersteller nicht dazu genehmigt sind.
• Bei der Aufstellung des Geräts sicherstellen, dass das Stromkabel weder eingeklemmt noch beschädigt ist.
• Keine tragbaren Mehrfach-Steckleisten oder tragbaren Stromversorgungen an der Geräterückseite benutzen.

Keine explosionsfähigen Stoffe wie Spraydosen mit brennbarem Treibmittel in diesem Gerät aufbewahren.

Dieses Gerät ist für die Verwendung in Haushalten und ähnlichen Anwendungen vorgesehen, wie zum Beispiel

• Küchenbereiche für Mitarbeiter in Geschäften, Büros und anderen Arbeitsumgebungen;
• Bauernhöfen und Kunden in Hotels, Motels und anderen Wohnumgebungen;
  • Bed & Breakfast-ähnliche Umgebungen;
• Gastronomie und ähnliche Anwendungen, die nicht zum Einzelhandel gehören.

Bitte beachten Sie die örtlichen Vorschriften für die Entsorgung des Geräts wegen des brennbaren Kältemittels und Treibgases.

Wenn die LED-Leuchte defekt ist, muss sie vom Hersteller, seinem Händler oder entsprechendem Fachpersonal ausgewechselt werden, um Gefahr zu vermeiden.

ACHTUNG

- Um Gefahren durch ein instabiles Gerät zu vermeiden, muss es gemäß den Anleitungen befestigt werden.

Entsorgung von altgeräten

Das Gerät ist nach der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.

Elektro- und Elektronik-Altgeräte enthalten sowohl Schadstoffe (die negative Auswirkungen auf die Umwelt haben können) als auch Basis-Bestandteile (die wiederverwendet werden können). Elektro- und Elektronik-Altgeräte erfordern einen speziellen Umgang, um alle Schadstoffe zu entfernen und sachgemäß zu entsorgen und um alle anderen Materialien rückgewinnen und wiederverwerten zu können.

Jeder Einzelne kann dazu beitragen, dass Elektro- und Elektronik-Altgeräte zu keiner Gefahr für die Umwelt werden; dazu müssen einige grundlegende Regeln beachtet werden:

• Elektro- und Elektronik-Altgeräte dürfen nicht wie gewöhnlicher Haushaltsmüll behandelt werden;
• Elektro- und Elektronik-Altgeräte müssen den zuständigen Wertstoffhöfen zugeführt werden, die von den Gemeinden oder Fachunternehmen betrieben werden. In manchen Ländern gibt es für große Elektro- und Elektronik-Altgeräte eine entsprechende Abholung zuhause.

In vielen Ländern kann man das Altgerät beim Kauf eines Neugeräts kostenlos zurückgeben, sofern es sich bei beiden Geräten um einen vergleichbaren Typ mit vergleichbaren Funktionen handelt.

Konformität

Durch Kennzeichnung des Produkts mit dem Zeichen C€ bestätigen wir die Konformität mit allen relevanten europäischen Sicherheits-, Gesundheits- und Umweltgesetzesvorgaben, die für dieses Produkt zutreffen.

Energiesparbetrieb

Tipps für einen besonders energiesparenden Betrieb:

• Installation des Geräts nicht in der Nähe von Hitzequellen, geschützt vor direktem Sonnenlicht und in einem gut belüfteten Raum.
• Geben Sie keine heißen Lebensmittel in den Kühlschrank, um einen Temperaturanstieg im Inneren und somit einen Dauerbetrieb des Kompressors zu vermeiden.
• Nicht übermäßig befüllen. Um eine angemessene Belüftung zu ermöglichen.
• Das Gerät bei Eisbildung abtauen, um den Kältetransfer zu erleichtern.
• Bei unterbrochener Stromversorgung die Tür des Kühlschranks geschlossen halten.
• Die Türen des Geräts möglichst wenig öffnen und offen halten.
• Eine zu kalte Temperatureinstellung vermeiden.
  • Staub von der Rückseite des Geräts entfernen

Den Kühlschrank vor dem Einschalten der Stromversorgung mindestens vier Stunden lang ruhen lassen.

Es wird empfohlen, den Innenraum des Kühlschranks vor dem ersten Gebrauch zu reinigen, verwenden sie dazu eine Lösung aus Natriumbicarbonat und warmem Wasser, danach den Innenraum gründlich trocknen. Beim ersten Gebrauch ist ein gewisser Geruch des Kühlschranks möglich. Dieser verschwindet, sobald das Gerät kühlt.

Bitte beachten:

Das Gerät startet bei 5°C für den Kühlschrank und -18°C das Gefrierfach und arbeitet im Dauerbetrieb, bis es auf die eingestellte Temperatur heruntergekühlt ist.. Wird das Gerät abgeschaltet, sollten Sie vor dem Wiedereinschalten mindestens fünf Minuten warten, um unnötige Schäden am Kompressor zu vermeiden. Keine entzündlichen oder explosiven Materialien und keine stark korrosiven oder alkalischen Mittel in dem Gerät aufbewahren. Dieser Kühlschrank kühlt Lebensmittel, indem der hintere Teil des Innenraums gekühlt wird. Es ist normal, dass sich auf dieser Fläche Eis bildet; dieses wird dann zerstreut und fließt durch eine kleine Abflussöffnung im Boden ab, wo e schadlos verdampft. Die Bildung von Eis an der Rückwand des Kühlschranks ist keine Fehlfunktion.

Gebrauch des Kühlschranks

• Flüssigkeiten niemals ohne Abdeckung in den Kühlschrank stellen.
• Keine heißen Lebensmittel in den Kühlschrank stellen. Warme Lebensmittel auf Raumtemperatur abkühlen lassen, bevor sie in den Kühlschrank gestellt werden.
• An der Rückwand des Kühlschranks soll nichts anliegen, da dies die Bildung von Eis und mögliche Kondensationsprobleme verursacht, die sich nur schwer beheben lassen.
• Sicherstellen, dass die Lebensmittel sauber in den Kühlschrank gelegt werden, überschüssiges Wasser zuvor abwischen.
• Lebensmittel einwickeln oder abdecken, bevor Sie sie in den Kühlschrank legen. Das schützt vor Austrocknen, hält die Lebensmittel frisch und vermeidet unangenehme Gerüche.
• Die Lebensmitteil vor der Aufbewahrung sortieren. Lebensmittel, die zuerst verbraucht werden, sollten im vorderen Bereich der Ablage aufbewahrt werden, um zu verhindern, dass sie bei zu lange geöffneter Tür verderben.
• Den Kühlschrank nicht überfüllen. Zwischen den Lebensmitteln ausreichend Platz lassen, um die Zirkulation der Kaltluft zu ermöglichen.
• Das Auftauen von Tiefkühlkost im Kühlfach trägt zum Erhalt der niedrigen Temperaturen bei und spart Energie.
• Rohes Fleisch niemals auf den Ablagen über gekochtem Fleisch oder anderen Produkten aufbewahren. Auf diese Weise wird verhindert, dass der Saft von rohem Fleisch auf andere Lebensmittel tropft und diese kontaminiert.

Gebrauch des Gefrierfachs

• Die Gefrierfächer sind ausschließlich zur Aufbewahrung von Tiefkühlkost konzipiert.
• Niemals warme Lebensmittel in das Gefrierfach geben, sondern diese zuvor immer vollständig abkühlen lassen.
• Zur Aufbewahrung von Tiefkühlkose beachten Sie bitte die Angaben auf der Lebensmittelpackung. Sind keine Angaben vorhaben, sollten Lebensmittel nicht länger als drei Monate ab Kaufdatum aufbewahrt werden.
• Die Lebensmittel in kleinen Portionen verpacken (am besten weniger als 1 kg). Das verringert die Tiefkühlzeit und verbessert die Produktqualität nach dem Auftauen.
• Lebensmittel einwickeln, bevor Sie sie in das Gefrierfach legen. Darauf achten, dass die Verpackung trocken ist, damit sie nicht festklebt.
• Die Lebensmittel vor dem Einfrieren mit Etiketten versehen, auf denen die Art des Lebensmittel, das Datum der Aufbewahrung sowie das Haltbarkeitsdatum vermerkt sind.
• Aufgetaute Lebensmittel dürfen nicht wieder eingefroren werden. Nur so viele Lebensmittel wie nötig auftauen, um Lebensmittelverschwendung zu vermeiden.
• Getränke in Flaschen oder Dosen dürfen nicht im Gefrierfach aufbewahrt werden, da diese platzen können.
  • Die Höchstmenge an Lebensmitteln, die innerhalb von 24 Stunden eingefroren werden können, beträgt 2,6 kg.
  • Diese Höchstmenge nicht überschreiten.

Schublade des Kühlbereichs

- Die Temperatur im My Zone Fach kann von +3°C bis – 3°C eingestellt werden. Es ist das ideale Fach für die Aufbewahrung von Fisch und Fleisch.

Der Kühlschrank ist für die kurzfristige Aufbewahrung gedacht. Obwohl niedrige Temperaturen aufrecht erhalten bleiben, wird von der Aufbewahrung von Lebensmitteln über eine längere Zeit abgeraten.

Da die Kaltluft im Innenraum des Kühlschranks zirkuliert, kann die Temperatur in den verschiedenen Bereichen variieren. Deshalb sollten die Lebensmittel je nach Art in verschiedenen Bereichen aufbewahrt werden.

1. Butter, Käse etc.
2. Lebensmittel in Gläsern und Flaschen
3. Getränke, z.B. Milch
4. Gekochte Lebensmittel
5. Joghurt, Konserven etc.
6. 75cl Flaschen oder fertige Speisen etc.
7. Obst und Gemüse
8. Frisches Fleisch und Fisch/Obst und Gemüse

Die Ablagen können innerhalb des jeweiligen Kühlschrankbereichs nach Belieben verstellt werden. Dazu die Ablage an der Rückseite anheben und herausziehen.

Die Ablage zum Einsetzen in den Schlitz schieben und die Rückseite dann senken.

Die energiesparendste Konfiguration erfordert Schubfächer, Lebensmitteldosen und Ablagen, die in de, Produkt platziert werden, dazu siehe oben stehende Abbildungen.

1. Beim ersten Einschalten des Geräts ist es bereits lang drücken, um die Zwangs-Abtaufunktion und die folgendermaßen eingestellt: 5°C für den Kühlschrank, Anzeige der Temperatur im Gefrierfach auszuschalten.

0°C für My Zone und -18°C für das Gefrierfach. Für die manuelle Einstellung der Temperatur oder der Funktionen die entsprechende Bedientaste drücken.

Temperaturbereiche der Anpassungszone von -3^ C 3^ C.

1. Temperatureinstellung Kühlschrank –Tal links am Bedienfeld drücken, um die verschiedenen Temperaturen von 2°C bis 8°C einzustellen.
2. Temperatureinstellung Gefrierfach –Taste rechts am Bedienfeld drücken, um die verschiedenen Temperaturen von -15°C bis -25°C einzustellen.
3. Funktion zur Einstellung der Kühlbereichsschublade: Diese Taste regelt die Temperaturen. Durch Drücken dieser Taste geht der Einstellbereich von -3°C bis +3°C. Diese Funktion kann ein- oder abgeschaltet werden, indem man die Taste drei Sekunden lang drückt (Anzeige OFF).
4. Schnellkühlfunktion –Taste 🚙️ drücken, die Kontrollleuchte leuchtet und die Schnellkühlfunktion geht an, der Kühlschrank startet den Betrieb automatisch bei der eingestellten Temperatur von 2°C und v Funktion nach 24 Stunden, die Kontrollleuchte geht aus.
5. Holiday-Funktion –Taste 📁 drücken, die Kontrollleuchte leuchtet und die Holiday-Funktion geht an, der Kühlschrank startet den Betrieb automatisch bei den Einstellungen: Kühlschrank bei 17°C und Gefrierfach bei -18°C.
6. Eco-Funktion – Ta¶ am Bedienfeld drücken, Eco-Funktion wird eingeschaltet die Kontrollleuchte leuchtet, der Kühlschrank arbeitet bei 5°C, das Gefrierfach -18°C. My zone Betrieb bei 3°C.
7. Schnellgefrierfunktion – Taste ☒ drücken, die Kontrollleuchte leuchtet und die Schnellgefrierfunktion geht an bei der eingestellten Temperatur von -25°C. Nach 24 Stunden wird die Schnellgefrierfunktion automatisch verlassen.
8. Die Taste 3 Sekunden lang drücken, um das Gerät und die Kontrollleuchte auszuschalten, die Stromversorgung wird getrennt. Die Innenbeleuchtung geht aus, die Kompressor stoppt den Betrieb. Die Taste 🔊 für 3 Sekunden drücken, um das Gerät einzuschalten, das Symbol leuchtet und die Stromversorgung wird wiederhergestellt.
9. Bei den No-Frost-Modellen gibt es die Zwangs-Abtaufunktion. Die Tasten 🎨 + 🔒 der Zwangs-Abtaufunktion 5 Sekunden lang drücken, um das Gefrierfach zu reinigen. Die Anzeige der Temperatur im Gefrierfach leuchtet. Die Taste 🎨 + 🔒 Sekunden

bis Dieses Gerät hat eine 'Fehleranzeige & Alarm' Funl Sobald die Sensoren fehlerhaft funktionieren, werden auf der Temperaturanzeige Alarme angezeigt. Das Gerät kühlt weiterhin, aber das Gerät sollte von einem Servicefachmann überprüft werden.

F2 – Sensor der Adapt Zone

F3 – Sensor des Kühlschrank-Fachs

F4 – Sensor des Gefrierfachs

F5 - Abtausensor

2E – Fehler des Gebläses/Motors im Gefrierfach

CE- Kommunikationsfehler zwischen Hauptfeld und Anzeigenfeld.

Obige Fehlermeldungen werden nur auf dem Display angezeigt, ohne Signalton

Übertemperaturalarm im Gefrierfach: Nachdem die Temperatur im Gefrierfach die eingestellte Temperatur erreicht, steigt die Temperatur >-1°C, beginnt der A begleitet von einem Blinken der Temperaturanzeige. Den Signalton mit einer beliebigen Taste abschalten Die Anzeige blinkt, bis die Temperatur <-1°C ist.

PS: Die Hauptplatine ist im Kompressorfach untergebracht.

POSITION	BEDINGUNGEN
5°C/-18°C	Sommer oder Umgebungstemperatur zwischen 25-35°C
h bei 5°C/-18°C	Frühling Herbst oder Umgebungstemperatur zwischen 15-25°C
5°C/-18°C	Winter. oder Umgebungstemperatur zwischen 5-15°C
Super-Gefrierfunktion Schnellgefrieren
Super-Kühlfunktion Super-Kühlung

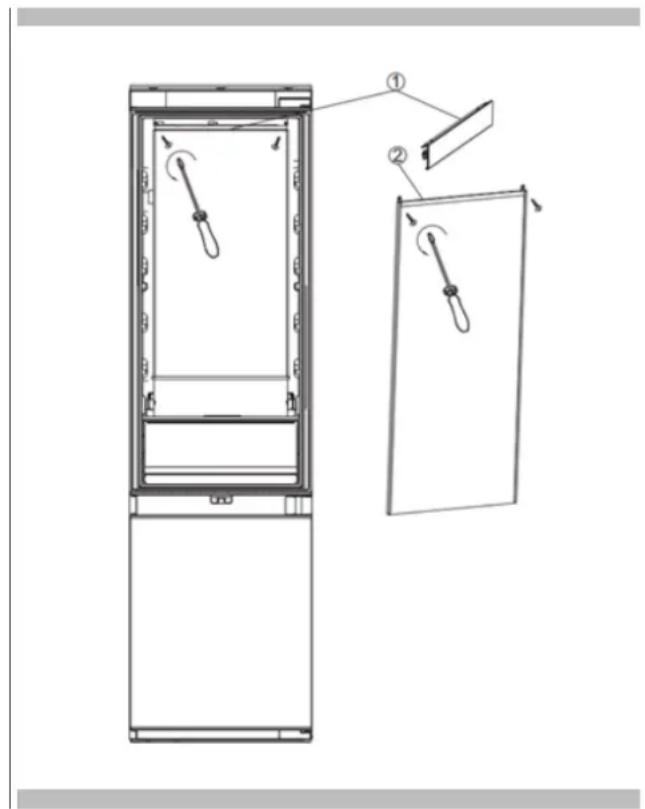

Anleitungen zur Auswechselung der LED

Hinweis: Die LED-Leuchte ist so angebracht, dass sie nicht vom Anwender, sondern nur von Fachpersonal ausgewechselt werden kann.

Beleuchtungsparameter: 12V / 10W

1. Den Stromstecker abziehen.
2. Beleuchtungsparameter: Entfernen Sie die Zierleiste aus Aluminiumlegierung auf der Oberseite der LED-Flächenlichtquelle, und entfernen Sie dann die linken und rechten Befestigungsschrauben.

Die Schritte 1 und 2 sind unten gezeigt.

1. Tauschen Sie die Ersatzteil LED-Lichtplatine aus.

2. Bringen Sie die Zierleiste aus Aluminiumlegierung wieder an.

Pflege und Reinigung

Das Gerät vor der Reinigung oder Wartung stets ausstecken. Zur Reinigung von Kühlschrank und Gefrierfach eine Lösung aus Natriumcarbonat und lauwarmem Wasser verwenden. Keine scheuernden Produkte oder Mittel verwenden. Nach dem Waschen gründlich spülen und trocknen.

Die Ablagen und Fächer separat von Hand reinigen mit einer milden Lösung aus Geschirrspülmittel und Wasser. Nicht in den Geschirrspüler geben.

Wird das Gerät längere Zeit nicht gebraucht, sollte es ausgesteckt und gereinigt werden. Die Türen sollten leicht geöffnet bleiben, um die Bildung von Schimmel und unangenehmem Geruch zu vermeiden.

Abtauen

Das Produkt verfügt über ein No-Frost-System, welches die Bildung einer dicken Eisschicht verhindert. Bei normalem Gebrauch sollte kein regelmäßiges Abtauen des Gefrierfachs nötig sein.

Bitte beachten: Falls Sie regelmäßige Eisbildung oder stehendes Wasser im Gefrierfach haben, dann ist die Türdichtung wahrscheinlich nicht in Ordnung. Die Türdichtung könnte entweder defekt sein oder die Ziertür wurde nicht korrekt montiert oder ist zu schwer. Weitere Informationen finden Sie im Abschnitt Troubleshooting.

Bei auftretenden Problemen schlagen Sie zunächst unter Troubleshooting nach, bevor sie sich an den Kundendienst wenden.

Falls das Gerät nicht funktioniert, überprüfen, dass:

• Das Gerät mit Strom versorgt wird.
• Die Sicherungen im Gebäude intakt sind und die Sicherung in der Steckdose nicht durchgebrannt ist.
• Der Kühlschrank nicht ausgeschaltet ist.
- Die Steckdose ordnungsgemäß funktioniert. Zur Überprüfung ein anderes Elektrogerät anschließen und beobachten, ob die Steckdose defekt ist.

Falls das Gerät nicht ordnungsgemäß funktioniert, überprüfen, dass:

• Das Gerät nicht überlastet ist.
• Die Temperatur des Thermostats korrekt eingestellt ist.
• Die Türen ordnungsgemäß schließen.
- Das Kühlsystem an der Rückseite des Geräts sauber ist, ohne Staub und die Rückwand nicht berührt.
- An Seiten- und Rückwänden ausreichend Belüftung vorhanden ist.

Falls das Gerät laut läuft, überprüfen, dass:

• Das Gerät nivelliert ist und stabil steht.
• Die Seiten- und Rückwände frei sind und keine Gegenstände auf dem Kühlschrank abgelegt wurden.
- Hinweis: Das Kältemittel im Kühlschrank macht manchmal ein leicht gurgelndes Geräusch, auch wenn der Kompressor nicht läuft.

Falls das Gerät piept, überprüfen, dass:

• Die Tür geschlossen ist. Der Alarm wird ausgelöst, wenn die Tür länger als 60 Sekunden offensteht.

Falls sich Eis an der Rückwand des Kühlschranks bildet:

• Die Bildung einiger Eistropfen an der Rückwand des Kühlschranks ist normal. Das ist kein Defekt des Geräts.
- Sicherstellen, dass die Gegenstände im Kühlschrank die Rückwand nicht berühren.
- Beim Öffnen der Gerätetür darauf achten, dass ein gewisser Widerstand besteht. Öffnet die Tür bereits bei der kleinsten Berührung, ist die Dichtung defekt und muss ausgewechselt werden.
- Die Türdichtung auf Verschmutzungen oder Schäden hin untersuchen. Liegen entsprechende Mängel vor und können Sie diese nicht selbstständig beheben, wenden Sie sich an den Kundenservice, damit die Dichtung ausgewechselt wird.
- Das kann auch an nicht korrekt montierten Ziertüren liegen. Wenden sie sich ggf. an Ihren Monteur, um die Ziertüren zu überprüfen.

Übermäßige Eisbildung im Gefrierfach:

• Beim Öffnen der Gerätetür darauf achten, dass ein gewisser Widerstand besteht. Öffnet die Tür bereits bei der kleinsten Berührung, ist die Dichtung defekt und muss ausgewechselt werden.
• Die Türdichtung auf Verschmutzungen oder Schäden hin untersuchen. Liegen entsprechende Mängel vor und können Sie diese nicht selbstständig beheben, wenden Sie sich an den Kundenservice, damit die Dichtung ausgewechselt wird.
• Das kann auch an nicht korrekt montierten Ziertüren liegen. Wenden sie sich ggf. an Ihren Monteur, um die Ziertüren zu überprüfen.

Falls die LED-Einheit im Inneren des Geräts nicht funktioniert:

- Wenden Sie sich an den Kundenservice und vereinbaren Sie einen Servicetermin.

Dieses Gerät weder in der Nähe von Hitzequellen wie z.B. Heizelementen oder Herdplatten noch an feuchten Orten installieren.

Zur Installation des Geräts sind mindestens zwei Personen erforderlich. Das Gerät kann scharfe Kanten aufweisen. Je nach Aufgabe und Umgebung geeignete PSA tragen.

• Die Einstellung der korrekten Nivellierung des Geräts erfolgt über die höhenverstellbaren Füße an der Vorderseite des Geräts.
• Das Kühlsystem an der Rückseite des Geräts darf die Rückwand nicht berühren. Je größer der Abstand, desto besser.
• Das Gerät muss mit entsprechender Belüftung installiert werden. Sicherstellen, dass über dem Gerät ausreichend Freiraum vorhanden ist, damit die Luft entweichen kann, und dass zwischen Rückseite des Geräts und der Wand ebenfalls Freiraum vorhanden ist.

Belüftung

Bei der Installation eines Kühlgeräts in einer Küche muss unbedingt auf die Belüftung geachtet werden. Die vom Kühlaggregat austretende Hitze muss in die Atmosphäre entwichen können. Eine unzureichende Belüftung kann zu einem vorzeitigen Defekt des Kompressors, zu überhöhtem Stromverbrauch, einem totalen Systemschaden und zur Ungültigkeit der Gerätegarantie führen. Für Produkte, die in einer großen Gehäuseeinheit installiert werden sollen, müssen folgende Anforderungen erfüllt werden:

FBCD 355 TNF EDBL FBCD 701 TNF EDBL

An einer Stelle des Schrankes sollte ein Lufteinlass angebracht werden, damit freie Luft einströmen kann. In diesem Beispiel ist eine Sockelbelüftung unter dem Kühlschrank abgebildet.

Unter dem Kühl-/Gefrierschrank sollte ein Ausschnitt im Sockel angebracht werden, der mit dem Lüftungsgitter sorgfältig abgeschlossen wird.

Alternativ kann ein dünner Teil des Sockels entfernt werden, um Luft in das Gerät zu lassen (empfohlen 600 mm x 10 mm).

Die Oberseite des Schrankes muss in den Raum belüftet werden.

Empfohlene Größe der Belüftungsöffnung: 500 x 30mm.

Wenn Möbel keine freie Luft in den Raum zulassen, muss eine Sockellüftung oder eine andere Art der Belüftung vorgesehen werden, um eine natürliche Luftzirkulation zu gewährleisten.

Auf der Rückseite des Schranks sollte Raum sein, damit kühle Luft über den Verflüssiger ziehen kann.

Empfohlen: 500 x 35mm

Draufsicht auf den Hinterlüftungsspalt

Die offene Rinne an der Rückseite ist deutlich erkennbar. Für einen korrekten Gerätebetrieb ist es wichtig, dass die Oberseite der Gehäuseeinheit nicht versperrt wird. Eine 40-50 mm tiefe Rinne ist bei den meisten Einheiten normal.

Im Sockel der Einheit muss eine Belüftungsöffnung vorhanden sein, damit die Luft über den Kompressor zieht und der Wärmeaustausch stattfinden kann.

Als allgemeine Regel gilt, je mehr Luft ein- und austreten kann, desto besser und effizienter funktioniert der Gerätebetrieb.

Montageanleitung (Schiebescharnier)

Für den Einbau des Geräts in einen Schrank sind mindestens zwei Personen erforderlich. An der Unterseite des Geräts befinden sich zwei Metallplatten. Die im Lieferumfang enthaltenen weißen Distanztücke an diesen Platten anbringen. Auf die Laschen an der Schrankunterseite achten.

3

Den unteren Teil des Geräts verschrauben

1

Das Gerät in die Einbausäule einsetzen, indem es auf der gegenüberliegenden Seite der Scharniere platziert wird, und sicherstellen, dass 3-5 mm Abstandslücke besteht.

Die Dichtung am Gerät anbringen und ggf. den überstehenden Teil abschneiden. Die unteren Teile mit den Kunststoffabdeckungen anbringen.

Nach Prüfung, dass die Gerätetür und die Einbausäulentür zusammenpassen, die Kunststoffabdeckungen aus dem Zubehörbeutel anbringen.

5

Den Verbindungsstift unter dem rechten mittleren Scharnier mit einem Kreuzschlitzschraubendreher lösen und so einstellen, dass es an der rechten Schrankwand angeschraubt werden kann.

Montage der Türblenden

• Sicherstellen, dass der Abstand zwischen der Seite ohne Scharnier und der Schrankwand 3 bis 4 mm beträgt.

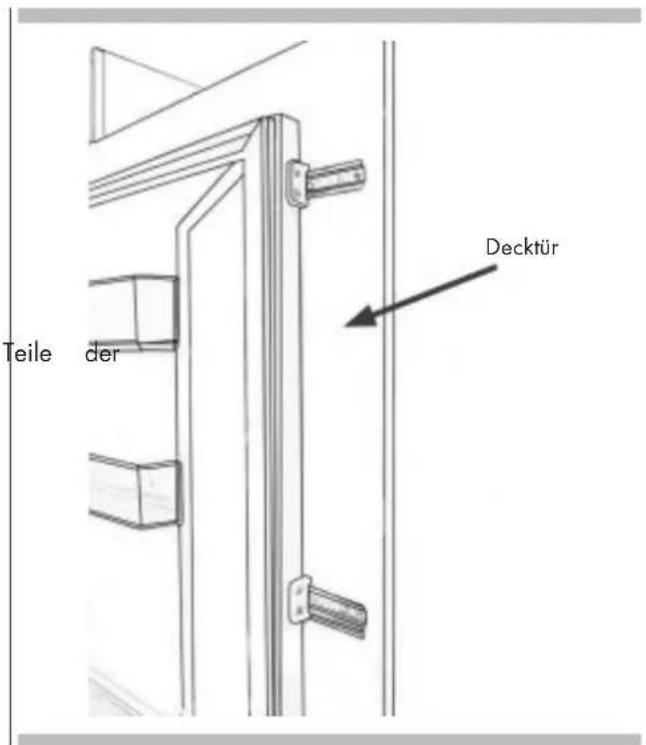

• Den Schieber in der Halterung platzieren und an der Türblende mit 20 bis 22 mm Abstand vom Rand der Blende fixieren, wie in folgender Abbildung dargestellt. Dabei darauf achten, dass der Schieber zentral und horizontal in der Halterung positioniert ist. Von Hand gut festziehen.
• Den Freiraum an der Seite ohne Scharnier mit der beiliegenden Dichtung/Dichtstreifen ausfüllen.
• Abschließend sollten die Türschieber aussehen wie in folgender Abbildung, welche 2 Schieber in Position zeigt.

Sicherstellen, dass die Gerätetüren ordnungsgemäß öffnen, schließen und abdichten.

Sind Sie mit der Montage des Geräts im Schrank zufrieden, biegen und knicken sie die mit 'S' markierten weißen Distanzstücke entlang der gestrichelten Linie ab. Den Rest der Abdeckung des Distanzstücks auf den Metallplatten lassen.

WICHTIG

Nach erfolgter Installation überprüfen, dass das Gerät in der Einheit gesichert ist und dass die Tür(en) korrekt schließen und öffnen. Erzeugen die Türdichtungen beim Öffnen keinerlei Widerstand, dann wurde(n) das Gerät und/oder die Türblenden wahrscheinlich nicht korrekt montiert.

Montageanleitung (FIX-Scharnier)

Werkzeuge und Montageteile
	Abstandshalter für Scharnier A
	Abstandshalter für Scharnier B
	Scharnierabdeckung
	Kreuzschlitz-Schraubendreher 3,9x12, T20 3,9x16, T20
	Schraubenschlüssel
	Linke Abdeckung für Abstandshalter Bedienfeld
	Rechte Abdeckung für Abstandshalter Bedienfeld
	Zierstreifen

1

Das Gerät in das Holzmöbel schieben, das Gerät sollte besser auf der linken Seite des Möbels stehen.

PS: Das Gerät muss vor der Installation eingesteckt werden.

2

Die Position des Gerätes justieren, das Ober- und Unterteil des Produktes an das Möbelstück schrauben.

PS: Entfernen Sie bitte das Endstück, nachdem Sie die Abdeckung des Unterteils angebracht haben.

3

Das Scharnier mit Schrauben an den Möbeln befestigen und den Zierstreifen auf der linken Seite des Produkts anbringen.

PS: Das Scharnier mit dem Abstandshalter am Möbel befestigen.

4

Messung der Größen von A und B

Die Anschlussplatte vor der Messung abbauen.

5

Die Anschlussplatte an der Möbeltür befestigen.

Die Anschlussplatte muss in der Mitte der Möbeltür befestigt werden.

Die Gerätetür an der Möbeltür befestigen.

Umkehr der Gerätetüren

Es wird geraten, diesen Vorgang mithilfe einer weiteren Person auszuüben.

1

Die rechte obere Scharnierabdeckung und das Scharnier mit einem Schraubendreher entfernen.

Die ober Tür entfernen.

Das mittlere Scharnier und seinen Verbindungsstift unter dem Boden entfernen.

4
Die untere Tür entfernen.

7
Die Türen und Scharniere von unten nach oben wieder zusammenbauen, von 1-4

5

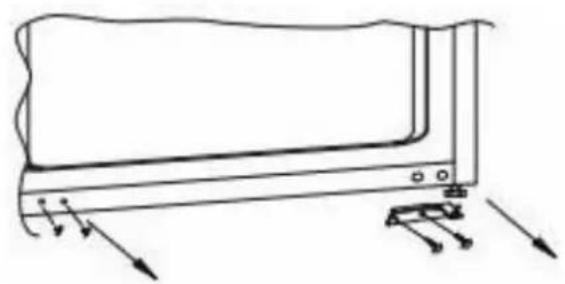

Das rechte untere Scharnier und die linken Kunststoffstifte entfernen und sie auf der gegenüberliegenden Seite wieder einsetzen.

Sicherstellen, dass die Tür korrekt abdichtet:

Die Bildung einiger Eistropfen an der Rückwand des Kühlschranks ist normal. Die Dichtung bei geschlossener Tür mit einem Haartrockner weiten, um den Freiraum zwischen der Tür und dem Gerätegehäuse auszufüllen. Dabei den Haartrockner nicht zu nah an das Gerät heranführen, um die Dichtung nicht zu beschädigen. Ein Abstand von ca. 10 cm scheint angemessen. Anschließend die Dichtung abkühlen lassen, bevor Sie die Tür schließen. Danach sollte die Dichtung in Position bleiben.

6
Das rechte obere Scharnier an den linken Boden montieren und die Abdeckung anbringen.
