FBC 345 TNF ED - Frigorifero Fulgor Milano - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Frigorifero indipendente
Modello	FBC 345 TNF ED
Marchio	Fulgor Milano
Capacità netta totale	345 litri
Capacità netta del frigorifero	245 litri
Capacità netta del congelatore	100 litri
Classe energetica	E (EU 2019)
Consumo energetico annuo	264 kWh
Tecnologia No Frost	Sì (Congelatore)
Classe climatica	SN-ST
Livello di rumore	42 dB
Altezza	185 cm
Larghezza	60 cm
Profondità	65 cm
Peso	68 kg
Alimentazione elettrica	220-240 V / 50 Hz
Refrigerante	R600a
Ripiani	4 ripiani in vetro
Balconcini porta	3
Cassetti per verdure	2
Cassetti congelatore	3
Tipo di controllo	Elettronico con display LED
Illuminazione interna	LED
Sbrinamento	Automatico (Frigorifero), Manuale (Congelatore)
Pulizia	Pulisci con sapone neutro e acqua; evitare detergenti abrasivi.
Sicurezza	Blocco bambini disponibile; non conservare sostanze esplosive.
Disponibilità ricambi	Contattare i centri di assistenza autorizzati o il supporto Fulgor Milano.
Indice di riparabilità	Non valutato (in attesa della normativa UE)

Domande frequenti - FBC 345 TNF ED Fulgor Milano

Come si imposta la temperatura sul mio frigorifero Fulgor Milano FBC 345 TNF ED?

Utilizzare il pannello di controllo elettronico situato all'interno o sulla parte anteriore. Premere il pulsante della temperatura per scorrere le impostazioni. La temperatura consigliata per il frigorifero è di 4°C e per il congelatore -18°C.

Perché il mio frigorifero fa molto rumore?

Il normale funzionamento include suoni del compressore, delle ventole e del flusso di refrigerante. Il livello di rumore è di 42 dB. Se è insolitamente rumoroso, assicurarsi che il frigorifero sia in piano e non tocchi le pareti.

Con quale frequenza devo sbrinare il congelatore?

Questo modello ha sbrinamento manuale nel congelatore. Sbrinare quando l'accumulo di ghiaccio supera i 5 mm. Di solito ogni 6-12 mesi a seconda dell'uso.

Posso cambiare il senso di apertura della porta?

Sì, le cerniere della porta sono reversibili. Seguire le istruzioni nel manuale per passare da apertura a sinistra a destra, o viceversa.

Cosa devo fare se il frigorifero non raffredda?

Prima controllare l'alimentazione elettrica e l'impostazione del termostato. Assicurarsi che le prese d'aria non siano ostruite. Se il problema persiste, contattare il servizio Fulgor Milano per assistenza.

È presente un erogatore d'acqua o un produttore di ghiaccio?

No, il FBC 345 TNF ED non ha un erogatore d'acqua o un produttore di ghiaccio integrato. I cubetti di ghiaccio possono essere preparati utilizzando normali vaschette per il ghiaccio.

Come si pulisce l'interno?

Scollegare l'apparecchio. Rimuovere tutti gli alimenti e i ripiani. Pulire con un panno morbido inumidito con acqua e sapone neutro. Risciacquare e asciugare accuratamente. Evitare prodotti chimici aggressivi.

Qual è la capacità totale di questo frigorifero?

La capacità netta totale è di 345 litri, con 245 litri per il frigorifero e 100 litri per il congelatore.

Come si sostituisce la lampadina LED interna?

L'illuminazione a LED è integrata e deve essere sostituita solo da un tecnico qualificato. Contattare il supporto Fulgor Milano per assistenza.

Dove posso trovare ricambi o accessori?

I ricambi sono disponibili presso i centri di assistenza autorizzati Fulgor Milano. Visita il sito ufficiale o contatta il servizio clienti per ordinare.

MANUALE UTENTE FBC 345 TNF ED Fulgor Milano

1 - Informazioni di sicurezza 2

Rottamazione di vecchi elettrodomestici 6

Conformità 6

Risparmio energetico 6

2 - Prima del primo utilizzo 7

3 - Utilizzo del frigorifero 8

4 - Utilizzo del congelatore 9

Regolazione dell'umidità del cassetto My Zone 9

Conservazione 9

5 - Pannello di controllo 10

6 - Manutenzione e pulizia 11

Sbrinamento 11

7 - Risoluzione dei problemi 12

8 - Preparazione all'installazione 13

Aerazione 14

Installazione nell'armadio 15

Montaggio della fascia delle ante 16

Inversione degli sportelli 17

Grazie per aver acquistato questo prodotto.

Prima di usare il frigorifero, leggere attentamente questo manuale d'istruzioni per ottimizzare le sue prestazioni. Conservare tutta la documentazione per un uso successivo o nel caso si decida di cedere il dispositivo. Questo prodotto è destinato esclusivamente all'uso domestico o ad applicazioni simili come:

L'area cucina per il personale di negozi, uffici e altri ambienti di lavoro, per fattorie, clienti di alberghi, motel e altri ambienti di tipo residenziale, per bed and breakfast (B&B)

Per servizi di catering e applicazioni simili, non per la vendita al dettaglio.

Questo dispositivo deve essere utilizzato solo la conservazione degli alimenti, qualsiasi altro uso è considerato pericoloso e il produttore non sarà responsabile di eventuali mancanze. Inoltre, si raccomanda di prendere nota delle condizioni di garanzia.

Questo manuale contiene importanti informazioni relative alla sicurezza. Suggeriamo di conservare queste istruzioni in un luogo sicuro per una facile consultazione e per un buon utilizzo del dispositivo. Il frigorifero contiene gas refrigerante (R600a:isobutano) e gas isolante (ciclopentano), ad elevata compatibilità con l'ambiente, ma infiammabili.

Attenzione: rischio di incendio

Se il circuito del refrigerante dovesse essere danneggiato:

• Evitare di innescare fiamme e sorgenti di ignizione.
• Ventilare accuratamente il locale in cui si trova il dispositivo

AVVERTENZA

• Durante la pulizia/carico del dispositivo occorre fare attenzione a non toccare i fili metallici del condensatore sul retro, in quanto si potrebbero ferire le dita e le mani o danneggiare il prodotto.
• Questo dispositivo non è progettato per essere impilato. Non tentare di sedersi o salire sul dispositivo, poiché non è progettato per tale uso. Si corre il rischio di danneggiarlo o di ferirsi.

AVVERTENZA

• Verificare che il cavo di alimentazione non resti impigliato sotto l'apparecchio durante e dopo il suo trasporto/spostamento, per evitare che venga tagliato o danneggiato.
• Nel posizionare il dispositivo, prestare attenzione a non danneggiare il pavimento, le tubature, i rivestimenti delle pareti, ecc. Non spostare il dispositivo esercitando una pressione sul coperchio o sulla maniglia. Non permettere ai bambini di giocare con il dispositivo o di manomettere i comandi. La nostra azienda non si assume alcuna responsabilità nel caso in cui le istruzioni non vengano rispettate.
• Non installare il dispositivo in luoghi umidi, unti o polverosi, né esporlo alla luce diretta del sole e all'acqua.
• Non installare il dispositivo vicino a riscaldatori o materiali infiammabili.
• In caso di mancanza di corrente non aprire lo sportello. I cibi congelati non dovrebbero subire danni se il guasto dura meno di 10 ore. Se il guasto dura più a lungo, gli alimenti dovrebbero essere controllati e mangiati immediatamente o cucinati e poi ricongelati.

AVVERTENZA

• Se lo sportello del congelatore risulta difficile da aprire subito dopo averlo chiuso, non c'è da preoccuparsi. Ciò è dovuto alla differenza di pressione che dovrà stabilizzarsi per consentire di aprire lo sportello con facilità dopo qualche minuto.
• Non collegare l'apparecchio alla rete elettrica prima di aver rimosso tutte le protezioni di imballaggio e di trasporto.
• Prima di accendere il dispositivo, lasciarlo a riposo per almeno 4 ore, per permettere all'olio del compressored depositarsise viene trasportato orizzontalmente.
• Questo congelatore deve essere usato unicamente per lo scopo previsto (cioè la conservazione e il congelamento di alimenti commestibili).
• Prima di eseguire qualsiasi operazione, scollegare il cavo di alimentazione dalla presa di corrente.
• Alla consegna, controllare che il prodotto non sia danneggiato e che gli elementi e gli accessori siano in perfette condizioni.
• Se nel sistema di refrigerazione si nota una perdita, non toccare la presa a muro e non usare fiamme libere. Aprire la finestra e aerare la stanza. Poi, contattare un centro di riparazione.
  • Non utilizzare prolunghe o adattatori.

AVVERTENZA

• Non tirare o piegare eccessivamente il cavo di alimentazione e non toccare la spina con le mani bagnate.
- Non danneggiare la spina e/o il cavo di alimentazione; ciò potrebbe provocare scosse elettriche o incendi.
- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un addetto all'assistenza o da una persona qualificata, al fine di evitare incidenti.
- Non inserire o conservare all'interno del dispositivo materiali infiammabili e altamente volatili come etere, benzina, GPL, gas propano, bombolette spray, collanti, alcool puro, ecc. Questi materiali possono causare un'esplosione.
- Non utilizzare o conservare spray infiammabili, ad esempio vernici, nei pressi del frigorifero. Potrebbero causare un'esplosione o un incendio.
- Non appoggiare oggetti e/o contenitori pieni d'acqua sopra il dispositivo.
- Non raccomandiamo l'uso di prolunghe e adattatori multicanale.

AVVERTENZA

• Non smaltire il dispositivo incendiandolo. Fare attenzione a non danneggiare il circuito di raffreddamento/condutture del dispositivo durante il trasporto e l'uso. In caso di danni, non esporre il dispositivo al fuoco, a potenziali fonti di ignizione e aerare immediatamente la stanza in cui si trova.
• Il sistema di raffreddamento posizionato sul retro e all'interno del frigorifero contiene refrigerante. Pertanto, evitare di danneggiare i tubi.
• Non utilizzare apparecchi elettrici all'interno degli scomparti per la conservazione degli alimenti, a meno che non siano del tipo raccomandato dal produttore.
• Non danneggiare il circuito del refrigerante.
• Non usare dispositivi meccanici o altri mezzi per accelerare il processo di sbrinamento, diversi da quelli raccomandati dal produttore.
• Non toccare gli elementi di raffreddamento interni, specialmente con le mani bagnate, per evitare incrinature o lesioni.
• Lasciare libere le aperture di ventilazione nell'alloggiamento del dispositivo o nella struttura integrata.
• Non usare oggetti appuntiti o con bordi taglienti come coltelli o forchette per rimuovere il ghiaccio.

AVVERTENZA

• Non usare mai asciugacapelli, stufe elettriche o altri apparecchi elettrici simili per sbrinare.
• Non raschiare con un coltello o un oggetto appuntito per rimuovere la brina o il ghiaccio che si formano. Il circuito refrigerante potrebbe danneggiarsi, provocando un incendio o lesioni agli occhi.
• Evitare assolutamente l'uso di fiamme libere o apparecchiature elettriche, come stufe, pulitori a vapore, candele, lampade a olio e simili per accelerare la fase di sbrinamento.
• Non usare mai acqua per lavare la struttura del compressore, pulirla accuratamente con un panno asciutto per evitare la formazione di ruggine.
• Si raccomanda di mantenere la spina pulita, poiché eventuali residui di polvere potrebbero provocare un incendio.
• Il prodotto è progettato e costruito solo per uso domestico.
• La garanzia non sarà ritenuta valida se il prodotto viene installato o utilizzato in locali commerciali o domestici non residenziali.
• Il prodotto deve essere installato, posizionato e utilizzato correttamente secondo le istruzioni contenute nel libretto di istruzioni.
• La garanzia è applicabile solo ai nuovi prodotti e non è trasferibile in caso di rivendita.

AVVERTENZA

• La nostra azienda declina ogni responsabilità per danni incidentali o consequenziali.
• La garanzia non influisce in alcun modo sui vostri diritti statutari di consumatori.
• Non eseguire riparazioni su questo frigorifero. Tutti gli interventi devono essere eseguiti esclusivamente da personale qualificato.
• In caso di smaltimento di un vecchio prodotto dotato di serratura o chiavistello montato sullo sportello, assicurarsi che sia lasciato in condizioni di sicurezza per prevenire un eventuale intrappolamento di bambini.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza, a condizione che abbiano ricevuto un'adeguata supervisione o istruzione sul suo utilizzo sicuro e che comprendano i rischi connessi.
• I bambini non devono giocare con il dispositivo. Eventuali operazioni di pulizia e manutenzione non devono essere eseguite dai bambini senza supervisione.

AVVERTENZA

• Serrature: Se il frigorifero/congelatore è dotato di serrature, per evitare che i bambini restino chiusi all'interno, conservare la chiave fuori dalla loro portata e lontano dal dispositivo. Se si smaltisce un vecchio frigorifero/congelatore, rompere tutte le vecchie serrature o chiusure di sicurezza.
• I bambini dai 3 agli 8 anni possono riempire e svuotare questo dispositivo.

AVVERTENZA

Nel posizionare il dispositivo, verificareche il cavodialimentazione non sia schiacciato o danneggiato.

AVVERTENZA

Non collocare prese di corrente multiple o alimentatori portatili sul retro dell'apparecchio. Per evitare la contaminazione degli alimenti, rispettare le seguenti istruzioni:

• L'apertura prolungata dello sportello può provocare un aumento significativo della temperatura all'interno degli scomparti.
- Pulire regolarmente le superfici che possono entrare in contatto con gli alimenti e i sistemi di drenaggio accessibili.
- Conservare carne e pesce crudi in contenitori idonei per il frigorifero, in modo che non entrino in contatto o gocciolino su altri alimenti.

AVVERTENZA

• Gli scomparti per i surgelati a due stelle (se presenti nel dispositivo) sono adatti per la conservazione di alimenti pre-congelati, gelati e per la produzione di cubetti di ghiaccio.
• Gli scomparti a una, due e tre stelle (se presenti nel dispositivo) non sono adatti al congelamento di alimenti freschi.
• Se il dispositivo viene lasciato vuoto per lunghi periodi, spegnerlo, sbrinarlo, pulirlo, asciugarlo e lasciare lo sportello aperto per evitare la formazione di muffa all'interno.

AVVERTENZA

Durante l'uso, la manutenzione e lo smaltimento del dispositivo, si prega di prestare attenzione al simbolo a sinistra, che si trova sul retro del dispositivo (pannello posteriore o compressore). Esso indica il rischio di incendi. All'interno dei tubi del refrigerante e nel compressore vi sono materiali infiammabili. Si prega di stare lontani da fonti di ignizione durante l'uso, la manutenzione e lo smaltimento.

Rottamazione di vecchi elettrodomestici

Questo dispositivo è contrassegnato secondo la direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE).

I RAEE contengono sia sostanze inquinanti (che possono avere un impatto negativo sull'ambiente) sia materie prime (che possono essere riutilizzate). È perciò necessario sottoporre i

RAEE ad apposite operazioni di trattamento, per rimuovere e smaltire in modo sicuro le sostanze inquinanti ed estrarre e riciclare le materie prime.

Ogni cittadino può giocare un ruolo decisivo nell'assicurare che i RAEE non diventino un problema ambientale; basta seguire qualche semplice regola:

• i RAEE non vanno mai buttati nella spazzatura indifferenziata;
• I RAEE devono essere consegnati ai centri di raccolta gestiti dal comune o da aziende registrate. In molte località viene anche effettuato il servizio di ritiro a domicilio dei RAEE ingombranti.

In molte nazioni, quando si acquista una nuova apparecchiatura, si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente su base individuale, a patto che il nuovo apparecchio sia dello stesso tipo e svolga le stesse funzioni di quello reso.

Conformità

Apponendo la marcatura, se questo prodotto, dichiariamo, sotto la nostra responsabilità, di ottemperare a tutti i requisiti relativi alla tutela di sicurezza, salute e ambiente previsti dalla legislazione europea in essere per questo prodotto.

Risparmio energetico

Per un miglior risparmio energetico consigliamo di:

• Installare l'apparecchio lontano da fonti di calore, non esposto alla luce diretta del sole e in un locale ben ventilato.
• Non collocare alimenti caldi nel frigorifero per evitare di aumentare la temperatura interna e quindi causare un funzionamento continuo del compressore.
• Non stoccare una quantità eccessiva di alimenti per garantire una corretta circolazione dell'aria.
• Sbrinare il dispositivo in caso di presenza di ghiaccio per facilitare il passaggio del freddo.
• In caso di assenza di energia elettrica, si consiglia di tenere lo sportello del frigorifero chiuso.
• Aprire o tenere aperti il meno possibile gli sportelli del dispositivo.
• Evitare di impostare temperature troppo fredde.
• Rimuovere la polvere presente sul retro del dispositivo.

È necessario lasciare assestare il frigorifero per almeno quattro ore prima di accenderlo.

Si raccomanda di pulire l'interno del dispositivo prima del primo utilizzo, utilizzando una soluzione di bicarbonato di sodio e acqua calda e poi asciugando accuratamente. Al primo utilizzo il frigorifero potrebbe sprigionare odori. Questi dovrebbero scomparire una volta raffreddato.

Nota:

Il dispositivo si avvierà con il livello di temperatura impostato su 5 C per il frigorifero e -18 C per il congelatore e funzionerà ininterrottamente fino a quando non raggiungerà tale livello.

Se l'apparecchio è spento, è necessario attendere cinque minuti prima di riaccenderlo per evitare di danneggiare il compressore. Non conservare mai oggetti infiammabili, esplosivi, acidi o alcali fortemente corrosivi nell'apparecchio.

Questo frigorifero refrigera gli alimenti raffreddando la parte posteriore interna della cavità. È normale che la brina si accumuli su questa superficie; poi si disperde e defluisce attraverso un piccolo scarico sul fondo, dove evapora tranquillamente. La presenza di brina sul retro non è un sintomo di malfunzionamento del frigorifero.

IT 3 - Utilizzo del frigorifero

• Non collocare mai liquidi scoperti nel frigorifero.
- Non collocare mai alimenti caldi nel frigorifero. Gli alimenti caldi devono essere lasciati raffreddare a temperatura ambiente prima di essere messi in frigorifero.
- Non bisogna appoggiare nulla contro la parete posteriore del frigorifero, in quanto ciò potrebbe causare la formazione di brina e di condensa difficili da rimuovere.
- Verificare che il cibo sia pulito e privo di liquidi in eccesso prima di metterlo in frigo.
- Avvolgere o coprire il cibo prima di metterlo in frigo. Ciò aiuterà a prevenire la perdita di umidità, mantenere il cibo fresco ed evitare odori sgradevoli.
- Smistare gli alimenti prima di conservarli. Tutti gli alimenti da consumare presto dovrebbero essere conservati nella parte anteriore del ripiano per evitarne il deterioramento causato dallo sportello aperto per periodi prolungati.
- Non sovraccaricare il frigo. Dovrebbe essere presente uno spazio sufficiente tra gli alimenti per permettere all'aria fresca di circolare.
- Scongelare i cibi surgelati nello scompartimento del frigorifero aiuterà a mantenere la temperatura bassa e a risparmiare
- Non conservare mai la carne cruda nei ripiani superiori alla carne cotta o ad altri prodotti. Ciò eviterà che i succhi della carne cruda contaminino gli altri alimenti.

• Gli scomparti del congelatore sono progettati per conservare solo alimenti congelati.
• Non inserire mai alimenti caldi o tiepidi nel congelatore, ma lasciarli prima raffreddare completamente.
• Seguire le istruzioni riportate sulla confezione del prodotto alimentare relativamente alla sua conservazione. Se non viene fornita alcuna informazione, tenere presente che gli alimenti non dovrebbero essere conservati per oltre tre mesi dalla data di acquisto.
• Conservare il cibo in piccole confezioni (idealmente meno di 1kg), in modo da ridurre il tempo di congelamento e migliorare la qualità del cibo dopo lo scongelamento.
• Avvolgere il cibo prima di metterlo in frigo. Per evitare che l'involucro si attacchi, assicurarsi che sia asciutto.
• Etichettare gli alimenti prima di congelarli con informazioni che includano il tipo e le date di conservazione e di scadenza.
• Una volta scongelato, il cibo non deve essere ricongelato. Scongelare solo la quantità di cibo necessaria per evitare sprechi.
• Le bevande in bottiglia o in scatola non devono essere conservate negli scomparti del congelatore perché potrebbero esplodere.
• La quantità massima di cibo fresco che può essere congelato in un periodo di 24 ore è di 2,6 kg.
• Non tentare di congelare più della quantità massima indicata.

Regolazione dell'umidità del cassetto My Zone

La temperatura all'interno del cassetto My Zone può essere regolata da +3 C a - 3 C. Questo è il cassetto ideale per conservare carne e pesce. Inoltre è possibile regolare il livello di umidità:

• Umidità elevata mantenendo il cursore di regolazione chiuso (completamente a sinistra).
• Bassa umidità mantenendo il cursore di regolazione aperto (completamente a destra).

Conservazione

La sezione frigorifero è progettata per la conservazione a breve termine degli alimenti. Anche se è possibile mantenere basse le temperature, si sconsiglia di non conservare il cibo per periodi prolungati.

Sebbene l'aria fredda circoli all'interno del frigorifero, la temperatura può variare tra le diverse sezioni. Pertanto, gli alimenti dovrebbero essere conservati in sezioni diverse a seconda della tipologia.

Fig. 1

1. Burro, formaggio, ecc.
2. Cibo in barattoli e bottiglie
3. Bevande, ad es. il latte
4. Alimenti cotti
5. Yogurt, conserve ecc.
6. Bottiglie da 75cl o cibi pronti, ecc.
7. Frutta e verdura
8. Carne fresca e pesce/frutta e verdure

I ripiani del frigorifero possono essere spostati in base alle esigenze di stoccaggio. Per rimuovere il ripiano, sollevare la sezione posteriore e poi tirarla verso l'esterno.

Per sostituirlo, far scivolare il ripiano nell'alloggiamento e poi abbassare la sezione posteriore.

Una configurazione a maggior risparmio energetico richiede che i cassetti, la scatola per gli alimenti e i ripiani siano posizionati nel dispositivo, si prega di fare riferimento alle immagini di cui sopra.

IT 5 - Pannello di controllo

Fig. 3

1. Alla prima accensione, il dispositivo funziona sempre con le seguenti impostazioni: 5°C per il frigorifero, 0°C per My Zone e -18°C per il congelatore. Se si desidera regolare manualmente la temperatura o le funzioni, premere il pulsante per eseguire tali operazioni. Gli intervalli di temperatura della zona di adattamento da -3°C a 3°C.

2. Regolazione della temperatura del frigorifero: premere il pulsante sulla parte sinistra del pannello di controllo per impostare diverse temperature da 2°C a 8°C.

3. Regolazione della temperatura del congelatore: premere il pulsante sulla parte destra del pannello di controllo per impostare diverse temperature da -15°C a -25°C.

4. Funzione di regolazione del cassetto My Zone: questo pulsante controlla la temperatura "My Zone". Premendo questo pulsante, le cifre variano da -3° a +3°. Questa funzione può essere attivata/disattivata premendo continuamente il pulsante per tre secondi (mostra OFF).

5. Funzione di raffreddamento veloce: premere il pulsante 🎨, la luce del pulsante si illumina e si accende la funzione di raffreddamento veloce, il frigorifero inizia a funzionare automaticamente a una temperatura di 2°C e si spegne dopo 24 ore, mentre il simbolo si spegne.

6. Funzione vacanze: premere il pulsante 📁 la luce del pulsante si illumina, mentre la funzione vacanze si accende e l'intero apparecchio inizia a funzionare automaticamente con le impostazioni: frigorifero a 17°C e congelatore a -18°C. My Zone funziona come da precedentemente configurazione.

7. Funzione Eco: premere il pulsante sul pannello di controllo, la funzione eco viene attivata e il pulsante si illumina, lo scomparto frigorifero funziona con un'impostazione di 5°C e lo scomparto congelatore funziona con un'impostazione di -18°C.

8. Funzione di congelamento rapido: premere il pulsante 🚗, la luce del pulsante si illumina e il congelatore inizia a funzionare in modalità congelamento rapido, impostazione della temperatura -25°C. Dopo 24 ore, la funzione di congelamento rapido si arresta automaticamente.

9. Premere il pulsante Ⓐ per 3 secondi in modo da spegnere il dispositivo, il pulsante si illumina e l'alimentazione viene interrotta. Le luci interne si spengono e il compressore si arresta. Premere il pulsante Ⓐ per 3 secondi in modo da accendere il dispositivo, il simbolo si illumina e l'alimentazione viene ripristinata.

10. Sui modelli no frost c'è la funzione sbrinamento compulsivo. Premere i pulsanti + ① per 5 secondi per attivare la funzione di sbrinamento compulsivo e pulire l'evaporatore del congelatore. L'indicatore di temperatura del congelatore si illumina. Premere il pulsante + ① 3 secondi per spegnere la funzione di sbrinamento compulsivo e l'indicatore di temperatura si spegnerà. 10 Visualizzazione dei guasti.
    Questo dispositivo è dotato di una funzione di "visualizzazione dei guasti e degli allarmi". In presenza di un guasto ai sensori, il display della temperatura visualizza dei messaggi di allarme, il dispositivo raffredda ancora ma è necessario l'intervento di un tecnico professionista.
    F1 – Sensore dell'evaporatore del frigorifero
    F2 – Sensore della zona di adattamento
    F3 – Sensore dello scomparto frigo
    F4 – Sensore dello scomparto congelatore
    F5 – Sensore di sbrinamento
    2E - Guasto alla ventola/motore nel congelatore
    CE- Comunicazione del guasto tra pannello principale e pannello del display.
    Gli errori di cui sopra vengono mostrati solo sul display, non vi è alcun segnale acustico.
    Allarme di temperatura eccessiva nel congelatore: una volta raggiunta la temperatura impostata per il congelatore, se questa aumenta a > -1°C, scatterà l'allarme e l'indicatore della temperatura inizierà a lampeggiare. Premere un pulsante qualsiasi per annullare il segnale acustico. L'indicatore della temperatura continuerà a lampeggiare fino a quando questa non scenderà al di sotto di < -1°C.
    PS: La scheda principale si trova nel vano del compressore

Posizione	Condizioni
5 °C/-18 °C	Estate, o temperatura ambiente compresa tra 25-35 °C
5 °C/-18 °C	Primavera, autunno o temperatura ambiente compresa tra 15-25 °C
5 °C/-18 °C	Inverno, o temperatura ambiente compresa tra 5-15 °C
Funzione di super congelamento	Congelamento rapido
Funzione di super raffreddamento	Super raffreddamento

Scollegare sempre l'apparecchio dall'alimentazione prima di effettuare qualsiasi operazione di pulizia o manutenzione.

I vani del frigorifero e del congelatore devono essere puliti con una soluzione di bicarbonato di sodio e acqua tiepida.

Non usare prodotti abrasivi o detergenti. Dopo il lavaggio, sciacquare e asciugare bene.

Pulire separatamente i ripiani e le sezioni laterali a mano con una soluzione delicata di detersivo per piatti e acqua. Non metterli in lavastoviglie.

Se il dispositivo non viene utilizzato per periodi di tempo prolungati, staccare la spina e pulirlo. Gli sportelli dovrebbero essere lasciati leggermente socchiusi per evitare la formazione di muffa e di odori sgradevoli.

Sbrinamento

Il prodotto è dotato di un sistema no frost progettato per prevenire l'accumulo di ghiaccio. In condizioni di uso normale, non dovrebbe essere necessario sbrinare regolarmente il sistema di congelamento.

Nota: Se si evidenzia regolarmente un notevole accumulo di ghiaccio o pozze d'acqua nello scomparto del congelatore, è probabile che lo sportello non abbia una tenuta adeguata.

Ciò potrebbe essere dovuto a una guarnizione difettosa dello sportello o a un'anta decorata montata male o troppo pesante.

Per maggiori informazioni consultare la sezione dedicata alla risoluzione dei problemi.

IT 7 - Risoluzione dei problemi

In caso di problemi con il dispositivo, occorre consultare la sezione dedicata alla risoluzione dei problemi prima di contattare l'assistenza clienti.

Se il dispositivo non funziona, controllare:

• Che il dispositivo sia alimentato.
• Che i fusibili di casa siano intatti e il fusibile nella spina non sia saltato.
• Che il dispositivo non sia spento.
• Che la presa di corrente funzioni bene. Per verificarlo, collegare un altro apparecchio elettrico e verificare che la presa non sia guasta.

Se il dispositivo funziona ma non in maniera ottimale, controllare:

• Che non sia sovraccarico.
• Che il termostato sia impostato a una temperatura adeguata.
• Che gli sportelli siano chiusi adeguatamente.
• Che il sistema di raffreddamento sul retro dell'apparecchio sia pulito e privo di polvere.
• Che le pareti laterali e posteriori siano sufficientemente ventilate.

Se il dispositivo è rumoroso, controllare:

• Che il dispositivo sia in piano e stabile.
• Che le pareti laterali e posteriori siano libere e che nulla poggi sul dispositivo.
• Nota: Il gas refrigerante nel frigorifero può emettere un leggero gorgoglio, anche quando il compressore non è in funzione.

Se il dispositivo emette un segnale acustico, controllare:

- Che gli sportelli siano chiusi. Dopo 60 secondi dall'apertura di uno sportello, viene emesso un segnale di allarme.

Se c'è dell'acqua nella base dello scomparto frigorifero, verificare i seguenti punti:

- Il foro di scarico sul retro dello scomparto è libero.

Se si è formato del ghiaccio sulla parete posteriore del frigorifero:

• È normale che si formino alcune goccioline di ghiaccio sulla parete posteriore del frigorifero. Ciò non è da attribuirsi a un guasto al dispositivo.
• Verificare che nessun oggetto all'interno del frigorifero sia in contatto con la parete posteriore.
• Verificare la presenza di una discreta resistenza all'apertura dello sportello del dispositivo. Se si apre al minimo tocco può significare che la guarnizione deve essere sostituita.
• Controllare che la guarnizione dello sportello non sia piegata o danneggiata e che non ci siano detriti. Se ne notate e non siete in grado di risolvere il problema da soli, contattate l'assistenza clienti in modo che la guarnizione possa essere sostituita.
• Ciò può essere dovuto al fatto che lo sportello o le ante

decorative non sono montati correttamente. Se non ne siete sicuri, chiedete al vostro installatore di controllare le ante decorative.

Se si è formato ghiaccio in eccesso all'interno del congelatore:

• Verificare la presenza di una discreta resistenza all'apertura dello sportello del dispositivo. Se si apre al minimo tocco può significare che la guarnizione deve essere sostituita.
• Controllare che la guarnizione dello sportello non sia piegata o danneggiata e che non ci siano detriti. Se ne notate e non siete in grado di risolvere il problema da soli, contattate l'assistenza clienti in modo che la guarnizione possa essere sostituita.
• Ciò può essere dovuto al fatto che lo sportello o le ante decorative non sono montati correttamente. Se non ne siete sicuri, chiedete al vostro installatore di controllare le ante decorative.

Se una o più unità LED all'interno dell'apparecchio non funzionano:

- Contattare l'assistenza clienti per concordare una visita a domicilio.

Questo dispositivo non deve mai essere installato nei pressi di fonti di calore, ad esempio termosifoni o fornelli, né in ambienti umidi.

Chiedere la collaborazione di un'altra persona, o di due, durante l'installazione del dispositivo. L'apparecchio potrebbe avere bordi taglienti. Indossare DPI adatti alla mansione da svolgere e all'ambiente.

• Per verificare che il dispositivo sia in piano, è necessario utilizzare i piedini regolabili in altezza nella parte anteriore.
• Il sistema di raffreddamento sul retro dell'apparecchio non deve toccare la parete posteriore. Maggiore è il divario, meglio è.
• Il dispositivo deve essere installato con una sufficiente ventilazione. Verificare che ci sia spazio nella parte superiore del dispositivo per permettere la fuoriuscita dell'aria e che ci sia spazio tra la parte posteriore e la parete.

Fig. 6
NON INCLINARE OLTRE I 40°

Il criterio principale per l'installazione di qualsiasi unità di refrigerazione in una cucina attrezzata è l'aerazione. Il calore rimosso dal vano di raffreddamento deve essere dissipato nell'atmosfera. Un'aerazione scorretta può portare a un guasto prematuro del compressore, a un consumo eccessivo di energia, a un guasto totale del sistema e può invalidare la garanzia fornita con il dispositivo. Per i prodotti destinati ad essere installati in un alloggiamento alto, devono essere soddisfatti i seguenti requisiti:

Fig. 7

Una presa d'aria deve essere prevista in qualche punto della struttura a incasso, in modo da permettere all'aria di circolare liberamente. Nell'esempio riportato, è stata realizzata una presa d'aria nello zoccolo del frigorifero.

Per fare ciò, tagliare lo zoccolo del frigorifero/congelatore e coprire con una griglia di aerazione.

In alternativa, è possibile rimuovere una piccola sezione dello zoccolo, in modo da consentire all'aria di circolare nell'unità (dimensioni raccomandate 600mm x 10mm).

La parte superiore della struttura a incasso deve essere adeguatamente ventilata.

Dimensioni raccomandate dell'apertura di aerazione: 500x30mm

Se il mobile non permette la libera circolazione dell'aria nell'ambiente di installazione, è necessario prevedere una presa d'aria sullo zoccolo o altri mezzi di ventilazione per garantire un flusso d'aria naturale.

Lasciare uno spazio sufficiente nella parte posteriore della struttura a incasso per consentire all'aria fresca di essere aspirata nel condensatore.

Dimensioni raccomandate: 500x35mm

Vista in pianta dell'apertura di aerazione posteriore

Il canale aperto sul retro deve essere chiaramente indicato. Per un corretto funzionamento del dispositivo è importante che la parte superiore dell'alloggiamento non sia bloccata. Una profondità del canale di 40-50 mm è normale per la maggior parte delle unità.

È necessario un foro di ventilazione all'interno dell'unità; questo permette all'aria di essere aspirata sopra il compressore e lo scambiatore di calore.

Di regola, più aria può entrare e uscire, migliore e più efficiente sarà il funzionamento del prodotto.

Installazione nell'armadio

Con l'aiuto di una persona o due, spostare il dispositivo nell'armadio. Alla base del dispositivo vi sono due piastre metalliche. Montare i distanziatori bianchi forniti su queste piastre.

Verificare il corretto posizionamento dei lembi alla base dell'armadio.

Fig. 8

3

Avvitare la parte inferiore dell'apparecchio.

1

Inserire l'apparecchio nella colonna posizionandolo sul lato opposto delle cerniere e assicurarsi di mantenere una distanza di 3-5 mm.

4

Montare la guarnizione sull'apparecchio e tagliare la parte in eccesso, se necessario. Montare le coperture in plastica nella parte inferiore.

Dopo avere verificato la corrispondenza tra lo sportello dell'apparecchio e lo sportello della colonna, fissare le coperture di plastica contenute nella borsa degli accessori.

5

Utilizzare un cacciavite a croce per allentare il perno di collegamento sotto la cerniera centrale destra e regolarlo per avvitarlo sul lato destro della struttura a incasso.

Montaggio delle fasce dell'anta

• Verificare la presenza di uno spazio da 3 a 4 mm tra il lato non incernierato e la parete del mobile.
• Posizionare il binario nella staffa e fissarlo alla fascia dell'anta da 20 a 22 mm dal bordo come mostrato nella figura seguente, facendo in modo che sia posizionato centralmente e orizzontalmente all'interno della staffa. Serrare saldamente a mano.
• Riempire lo spazio sul lato non incernierato con la guarnizione/striscia della guarnizione fornita.
• L'aspetto finale dei binari di scorrimento dell'anta dovrebbe essere simile a quello mostrato nella figura seguente, con 2 binari in posizione.

Verificare che gli sportelli del dispositivo si aprano, si chiudano e garantiscano una buona tenuta.

Una volta terminata la procedura, e se si è soddisfatti della sistemazione del dispositivo nell'armadio, piegare e far scattare gli elementi dei distanziatori bianchi contrassegnati con 'S' come indicato dal bordo tratteggiato. Lasciare il restante rivestimento del distanziatore in posizione sopra le piastre metalliche.

Fig. 11

Fig. 12

Dopo aver completato l'installazione, controllare che il dispositivo sia fissato all'interno dell'unità e che gli sportelli si chiudano e si aprano correttamente. Se non si avverte alcuna resistenza da parte delle guarnizioni quando si aprono gli sportelli, è probabile che il dispositivo e/o le ante decorative non siano montati correttamente.

Inversione degli sportelli

Consigliamo di farsi aiutare da un'altra persona per sorreggere gli sportelli durante l'operazione.

1

Rimuovere il copricerniera superiore destro e la cerniera utilizzando un cacciavite.

Rimuovere lo sportello superiore.

Rimuovere la cerniera centrale e il perno di collegamento.

Rimuovere lo sportello inferiore.

Rimuovere la cerniera inferiore destra e i tappi di plastica sinistra e posizionarli sul lato opposto.

Assemblare la cerniera superiore destra nella parte inferiore sinistra e rimontare il copricerniera.

Rimontare gli sportelli e le cerniere dal basso verso l'alto, da 1 a 4.

Accertarsi che lo sportello si chiuda correttamente:

E normale che la guarnizione risulti schiacciata dopo che lo sportello è stato invertito. Con lo sportello chiuso, usare un asciugacapelli per espandere la guarnizione e riempire lo spazio tra lo sportello e il corpo del dispositivo. Prestare attenzione a non avvicinare troppo l'asciugacapelli al dispositivo, poiché si potrebbe danneggiare la guarnizione. La distanza adeguata dovrebbe essere di circa 10 cm. Una volta terminato, lasciare raffreddare la guarnizione e lo sportello prima di toccarli. A questo punto, la guarnizione dovrebbe rimanere in posizione.

Strumenti e parti
	Distanziatore per cerniera A
	Distanziatore per cerniera B
	Coperchio cerniera
	Vite con testa a croce3.9x12, T203.9x16, T20
	Chiave inglese
	Coperchio sinistro per distanziatore pannello di controllo
	Coperchio destro per distanziatore pannello di controllo
	Striscia decorativa

1

Spingere il dispositivo nel mobile in legno, meglio procedere verso il lato sinistro.

PS: Il dispositivo deve essere collegato prima dell'installazione

2

Regolare la posizione del dispositivo, avvitare la parte superiore e inferiore del prodotto al mobile.

PS: Si prega di rimuovere l'estremità dopo aver fissato il coperchio della parte inferiore.

Coperchio superiore della cerniera

3

Fissare la cerniera al mobile avvitandola, attaccare la striscia decorativa sul lato sinistro del prodotto.

PS: Fissare la cerniera al mobile con il distanziatore.

Misurare le dimensioni di A e B.

Smontare il pannello di giunzione prima di misurare.

5

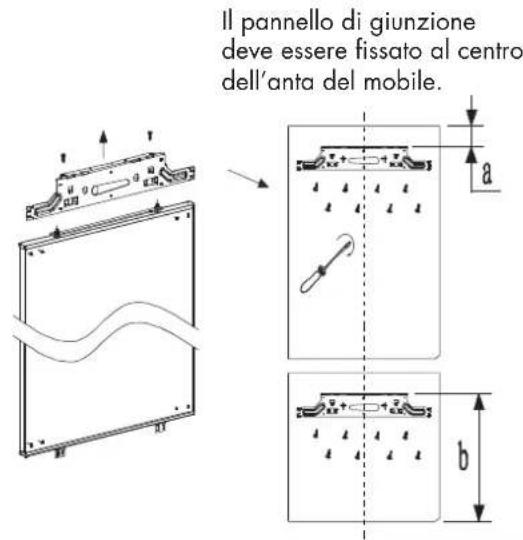

Fissare il pannello di giunzione all'anta del mobile.

6

Fissare lo sportello del dispositivo all'anta del mobile.

TABLE OF CONTENTS PAGE

1 - Safety Information 2
