Tipo de Produto	Refrigerador Autônomo
Modelo	FBC 345 TNF ED
Marca	Fulgor Milano
Capacidade Líquida Total	345 Litros
Capacidade Líquida do Refrigerador	245 Litros
Capacidade Líquida do Congelador	100 Litros
Classe Energética	E (UE 2019)
Consumo Anual de Energia	264 kWh
Tecnologia No Frost	Sim (Congelador)
Classe Climática	SN-ST
Nível de Ruído	42 dB
Altura	185 cm
Largura	60 cm
Profundidade	65 cm
Peso	68 kg
Alimentação Elétrica	220-240 V / 50 Hz
Refrigerante	R600a
Prateleiras	4 Prateleiras de Vidro
Varandas da Porta	3
Gavetas para Legumes	2
Gavetas do Congelador	3
Tipo de Controle	Eletrônico com Display LED
Luz Interna	LED
Descongelamento	Automático (Geladeira), Manual (Congelador)
Limpeza	Limpe com sabão neutro e água; evite limpadores abrasivos.
Segurança	Trava de segurança disponível; não armazene substâncias explosivas.
Disponibilidade de Peças de Reposição	Entre em contato com centros de serviço autorizados ou suporte da Fulgor Milano.
Índice de Reparabilidade	Não avaliado (regulamentação da UE pendente)

Perguntas frequentes - FBC 345 TNF ED Fulgor Milano

Como configuro a temperatura do meu refrigerador Fulgor Milano FBC 345 TNF ED?

Use o painel de controle eletrônico localizado internamente ou na frente. Pressione o botão de temperatura para alternar entre as configurações. A temperatura recomendada do refrigerador é 4°C (39°F) e do congelador -18°C (0°F).

Por que meu refrigerador está fazendo muito barulho?

A operação normal inclui sons do compressor, ventiladores e fluxo de refrigerante. O nível de ruído é classificado em 42 dB. Se estiver anormalmente alto, certifique-se de que o refrigerador está nivelado e não tocando nas paredes.

Com que frequência devo descongelar o congelador?

Este modelo tem descongelamento manual no congelador. Descongele quando o acúmulo de gelo exceder 5 mm. Normalmente a cada 6-12 meses, dependendo do uso.

Posso mudar a direção de abertura da porta?

Sim, as dobradiças da porta são reversíveis. Siga as instruções no manual para mudar de abertura à esquerda para direita, ou vice-versa.

O que devo fazer se o refrigerador não estiver refrigerando?

Primeiro verifique a alimentação elétrica e a configuração do termostato. Certifique-se de que as aberturas de ventilação não estão bloqueadas. Se o problema persistir, entre em contato com o serviço da Fulgor Milano para assistência.

Existe um dispensador de água ou fabricante de gelo?

Não, o FBC 345 TNF ED não possui dispensador de água ou fabricante de gelo embutido. Os cubos de gelo podem ser feitos usando bandejas de gelo padrão.

Como limpar o interior?

Desligue o aparelho. Remova todos os alimentos e prateleiras. Limpe com um pano macio umedecido com água e sabão neutro. Enxágue e seque completamente. Evite produtos químicos agressivos.

Qual é a capacidade total deste refrigerador?

A capacidade líquida total é de 345 litros, sendo 245 litros para o refrigerador e 100 litros para o congelador.

Como substituir a lâmpada LED interna?

A iluminação LED é integrada e deve ser substituída apenas por um técnico qualificado. Entre em contato com o suporte da Fulgor Milano para assistência.

Onde posso encontrar peças de reposição ou acessórios?

As peças de reposição estão disponíveis através dos centros de serviço autorizados da Fulgor Milano. Visite o site oficial ou entre em contato com o suporte ao cliente para fazer o pedido.

MANUAL DE UTILIZADOR FBC 345 TNF ED Fulgor Milano

1 - Nformações de segurança 2

Desmantelamento de aparelhos velhos 6

Conformidade 6

Poupança de Energia 6

2 - Antes da primeira utilização 7

Ajuste da humidade da gaveta My Zone 9

Armazenamento 9

5 - Painel de controlo 10

7 - Resolução de problemas 12

8 - Preparação da instalação 13

Ventilação 14

Instalação em armário 15

Montagem das portas de fachada 16

Inverter a porta do aparelho 17

Obrigado por comprar este produto.

Antes de utilizar o seu frigorífico, leia atentamente este manual de instruções para maximizar o seu desempenho. Guarde toda a documentação para utilização posterior ou para outros proprietários. Este produto é destinado exclusivamente para uso doméstico ou aplicações similares, tais como:

A área de cozinha para o pessoal em lojas, escritórios e outros locais de trabalho. Em quintas, por clientes de hotéis, motéis e outros ambientes de tipo residencial. Quartos para alugar (B&B).

Para serviços de restauração e aplicações similares não destinados à venda a retalho.

Este aparelho deve ser utilizado apenas para fins de armazenamento de alimentos, qualquer outra utilização é considerada perigosa e o fabricante não será responsável por quaisquer omissões. Além disso, é recomendado que o utilizar tome nota das condições da garantia.

Este guia contém muitas informações desegurança importantes. Sugerimos que mantenha estas instruções num local seguro para fácil referência e para uma boa experiência com o aparelho. O refrigerador contém gás refrigerante (R600a:isobutano) e gás isolante (ciclopentano), com alta compatibilidade com o meio ambiente, que são, no entanto, inflamáveis.

Cuidado: risco de incêndio

Caso o circuito do refrigerante esteja danificado:

• Evite abrir chamas e fontes de ignição.
• Ventile cuidadosamente a sala em que o aparelho está situado

ADVERTÊNCIA

• Durante a limpeza/ envelhecimento do aparelho deve ter-se cuidado para evitar tocar nos fios metálicos do condensador na parte de trás do aparelho, pois pode ferir os dedos e as mãos ou danificar o produto.
• Este aparelho não foi concebido para ser empilhado com qualquer outro aparelho. Não tente sentarse ou ficar de pé em cima do seu aparelho, pois este não foi concebido para tal utilização. Poderá aleijar-se ou danificar o aparelho.

ADVERTÊNCIA

• Certifique-se de que o cabo de alimentação não fique preso debaixo do aparelho durante e após o transporte/movimentação do aparelho, para evitar que o cabo de alimentação fique cortado ou danificado.
• Ao posicionar o seu aparelho tenha o cuidado de não danificar o seu pavimento, canos, revestimentos de parede, etc. Não movimente o aparelho puxando a porta ou o puxador. Não permita que crianças brinquem com o aparelho ou mexam nos comandos. A nossa empresa recusa-se a aceitar qualquer responsabilidade caso as instruções não sejam cumpridas.
• Não instale o aparelho em locais húmidos, oleosos ou poeirentos, nem o exponha à luz solar direta e à água.
• Não instale o aparelho perto de aquecedores ou materiais inflamáveis.
• Se houver uma falha de energia, não abra a porta. Os alimentos congelados não deverão ser afectados se a falha durar menos do que 10 horas. Se a falha durar mais tempo, então os alimentos devem ser verificados e consumidos imediatamente ou cozidos e depois recongelados.

ADVERTÊNCIA

• Se achar que a tampa do congelador é difícil de abrir logo depois de o teres fechado, não se preocupe. Isto é devido à diferença de pressão que irá equalizar e permitir que a porta seja aberta normalmente após alguns minutos.
• Não ligue o aparelho à alimentação eléctrica atéquetadas as embalagens e protetores de trânsito tenham sido removidos.
• Deixe em repouso durante pelo menos 4 horas antes de ligar o produto, para permitir que o óleo do compressor se assente caso seja transportado horizontalmente.
• Este congelador só deve ser utilizado para o fim a que se destina (isto é, armazenamento e congelamento de alimentos comestíveis).
• Antes de executar qualquer operação, desligue o cabo de energia da tomada.
• Na entrega, verifique se o produto não está danificado e que todas as partes e os acessórios estão em perfeitas condições.
• Se no sistema de refrigeração for detetada uma fuga, não toque na saída da parede e não utilize chamas abertas. Abra a janela e deixe entrar ar na sala. Depois ligue para um centro de serviço para pedir a reparação.
• Não utilize extensões ou adaptadores.
• Não puxe nem dobre o cabo de alimentação nem toque na ficha com as mãos molhadas.

ADVERTÊNCIA

• Não danifique a ficha e/ou o cabo de alimentação; isto pode causar choques eléctricos ou incêndios.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, seu agente de serviço ou pessoa com qualificações semelhantes, a fim de evitar perigos.
• Não ponha ou armazene materiais inflamáveis e altamente voláteis, tais como éter, gasolina, GLP, gás propano, latas de aerossóis, adesivos, álcool puro, etc. Estes materiais podem causar uma explosão.
• Não use ou armazene sprays inflamáveis, tais como tinta spray, perto do frigorífico. Pode causar uma explosão ou fogo.
• Não ponha objetos e/ou recipientes com água na parte superior do aparelho.
• Não recomendamos o uso de cabos de extensão e adaptadores multidirecionais.
• Não descarte o aparelho no fogo. Tome cuidado para não danificar, o circuito/tubos de arrefecimento do aparelho em transporte e em uso. Em caso de danos, não exponha o aparelho ao fogo, fonte potencial de ignição e ventile imediatamente a sala onde o aparelho se encontra.
• O sistema de refrigeração posicionado atrás e dentro do refrigerador contém líquido refrigerante. Portanto, evite danificar os tubos.

ADVERTÊNCIA

• Não use aparelhos elétricos dentro de compartimentos de armazenamento de alimento do aparelho, a menos que sejam de um tipo recomendado pelo fabricante.
• Não danifique o circuito de refrigeração.
• Não use dispositivos mecânicos ou outros meios para acelerar o processo, diferentes dos recomendados pelo fabricante.
• Não toque nos elementos internos de refrigeração, especialmente com as mãos molhadas, para evitar fissuras ou ferimentos.
• Mantenha as aberturas de ventilação no recinto do aparelho ou na estrutura embutida livre de obstrução.
• Não utilize objetos pontiagudos ou afiados, como facas ou garfos, para remover a geada.
• Nunca utilize secadores de cabelo, aquecedores elétricos ou outros aparelhos elétricos deste tipo para descongelar.
• Não raspe com uma faca ou objeto afiado para remover a geada ou o gelo que criou-se. Com estes, o circuito de refrigeração pode ser danificado, o vazamento do mesmo pode causar um incêndio ou danificar os seus olhos.
• Evite absolutamente o uso de chamas abertas ou equipamentos elétricos, tais como aquecedores, limpadores a vapor, velas, lâmpadas de óleo e similares, a fim de acelerar a fase de degelo.

ADVERTÊNCIA

• Nunca utilize água para lavar a posição do compressor, limpe-o bem com um pano seco após a limpeza para evitar a ferrugem.
• É recomendado manter a ficha limpa, quaisquer resíduos excessivos de pó na ficha podem ser a causa do incêndio.
• O produto é concebido e construído apenas para uso doméstico.
• A garantia será anulada se o produto for instalado ou utilizado em instalações domésticas comerciais ou não residenciais.
• O produto deve ser instalado, localizado e operado de acordo com as instruções contidas no Manual de Instruções do Utilizador fornecido.
• A garantia é aplicável apenas a novos produtos e não é transferível se o produto for revendido.
• A nossa empresa isenta-se de qualquer responsabilidade por danos incidentais ou consequentes.
• A garantia não diminui de forma alguma os seus direitos legais ou estatutários.
• Não faça reparos neste frigorífico. Todas as intervenções devem ser feitas apenas por pessoal qualificado.
• Se estiver a descartar um produto velho com uma dobradiça ou trinco instalado na porta, certifique-se de que o mesmo seja deixado em condições seguras para evitar o aprisionamento de crianças.

ADVERTÊNCIA

• Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos; desde que lhes tenha sido fornecida supervisão adequada ou instruções sobre como utilizar o aparelho de uma forma segura e compreender os perigos envolvidos.
• As crianças não devem brincar com o aparelho. A limpeza e a manutenção de uso não devem ser feitas por crianças sem supervisão.
• Fechaduras: Se o seu frigorífico/congelador é equipado com uma fechadura, para evitar que as crianças fiquem presas, mantenha a chave fora do alcance e não nas proximidades do aparelho. Se estiver a eliminar um velho frigorífico/congelador quebre qualquer cadeado ou trinco velho como proteção.
• Crianças de 3 a 8 anos de idade podem carregar e descarregar este aparelho.

ADVERTÊNCIA

Ao posicionar o aparelho, certifique-se de que o cabo de alimentação não está preso ou danificado.

ADVERTÊNCIA

Não localize várias tomadas portáteis ou fontes de alimentação portáteis na parte de trás do aparelho.

Para evitar a contaminação dos alimentos, respeite as instruções:

• A abertura da porta por longos períodos pode causar um aumento significativo da temperatura nos compartimentos do aparelho.
• Limpe regularmente superfícies que possam entrar em contacto com alimentos e sistemas de drenagem acessíveis.
• Guarde a carne e o peixe crus em recipientes adequados no frigorífico, para que não entre em contacto ou pingue sobre outros alimentos.
• Os compartimentos de alimentos congelados de duas estrelas (se forem apresentados no aparelho) são adequados para armazenar alimentos pré-congelados, armazenar ou fazer gelados e fazer cubos de gelo.
• Os compartimentos de uma, duas e três estrelas, se presentes no aparelho) não são adequados para o congelamento de alimentos frescos.
• Se o aparelho for deixado vazio por longos períodos, desligue, descongele, limpe, seque e deixe a porta aberta para evitar o desenvolvimento de bolor no interior do aparelho.

ADVERTÊNCIA

Durante a utilização, manutenção e eliminação do aparelho, preste atenção ao símbolo do lado esquerdo, que se encontra na parte de trás do aparelho (painel traseiro ou compressor).

É o símbolo de aviso de risco de incêndio. Há materiais inflamáveis nos tubos do refrigerante e no compressor.

Fique longe da fonte de fogo durante a utilização, manutenção e eliminação.

Desmantelamento de aparelhos velhos

Este aparelho está marcado de acordo com a directiva europeia 2012/19/UE sobre resíduos de equipamentos elétricos e eletrónicos (REEE).

Os REEE contêm tanto substâncias poluentes (que podem causar consequências negativas para o ambiente) como componentes básicos (que podem ser reutilizados). É importante que os REEE sejam submetidos a tratamentos específicos, de forma a remover e eliminar adequadamente todos os poluentes, e recuperar e reciclar todos os materiais.

As pessoas podem desempenhar um papel importante para garantir que os REEE não se tornem uma questão ambiental; é essencial seguir algumas regras básicas:

• Os REEE não devem ser tratados como lixo doméstico;
• Os REEE devem ser entregues nos pontos de recolha relevantes geridos pelo município ou por empresas registadas. Em muitos países, para grandes REEE, talvez haja a recolha domiciliar.

Em muitos países, ao comprar um aparelho novo, o antigo pode ser devolvido ao revendedor, que tem de o recolher gratuitamente, desde que o equipamento seja de tipo equivalente e tenha as mesmas funções que o equipamento fornecido.

Conformidade

Ao colocar a marca neste produto, estamos a confirmar o cumprimento de todos os requisitos europeus relevantes em matéria de segurança, saúde e ambiente, que são aplicáveis na legislação relativa a este produto.

Poupança de Energia

Para uma melhor poupança de energia sugerimos :

• Instalar o aparelho longe de fontes de calor e não exposto à luz solar direta e num local bem ventilado.
• Evite colocar alimentos quentes no frigorífico para evitar o aumento da temperatura interna e, portanto, causar a continuidade do funcionamento do compressor.
• Não encha demasiado com alimentos de modo a garantir uma circulação de ar adequada.
• Descongele o aparelho no caso de haver gelo para facilitar a transferência do frio.
• Em caso de ausência de energia elétrica, é aconselhável manter a porta do frigorífico fechada.
• Abra ou mantenha as portas do aparelho abertas o mínimo possível
• Evite regular o ajuste a temperaturas demasiado frias.
  • Retire o pó presente na parte de trás do aparelho

Você deve deixar o frigorífico se acomodar por pelo menos quatro horas antes de ligar a energia.

Recomenda-se limpar o interior do aparelho antes do primeiro uso, utilizando uma solução de bicarbonato de sódio e água morna e depois secar bem o interior. O frigorífico pode ter um odor no primeiro uso. Isto vai desaparecer à medida que o aparelho arrefece.

NOTA:

O aparelho vai arrancar A 5°C para frigorífico e -18°C para o congelador e funcionar continuamente até chegar à temperatura correta. Se o aparelho estiver desligado, deverá aguardar cinco minutos antes de ligá-lo novamente para evitar danos desnecessários ao compressor. Nunca armazene artigos inflamáveis ou explosivos e ácidos ou álcalis corrosivos fortes no aparelho. Este frigorífico arrefece a sua comida por arrefecer o interior da cavidade. É normal que a geada se acumule nesta superfície; depois dissipa-se e drena através de um pequeno dreno no fundo, onde evapora de forma inofensiva. A presença de geada no fundo não é um mau funcionamento do frigorífico.

• Nunca ponha líquidos no frigorífico a descoberto.
• Nunca ponha alimentos quentes no frigorífico. Os alimentos quentes devem ser deixados arrefecer até à temperatura ambiente antes de serem colocados no frigorífico.
• Nada deve descansar contra a parede traseira do frigorífico, pois isto causará geada e possíveis problemas de condensação, que serão difíceis de remover.
• Certifique-se de que a comida esteja e que qualquer água extra esteja limpa antes de ser colocada no frigorífico.
• Embrulhe ou cubra os alimentos antes de os colocar no frigorífico. Isto ajudará a prevenir a perda de humidade, manter os alimentos frescos e evitar odores desagradáveis.
• Teste os alimentos antes de os armazenar. Quaisquer alimentos a serem utilizados em breve devem ser armazenados na frente da prateleira para evitar a deterioração causada pela abertura da porta por períodos prolongados.
• Não encha demasiado o frigorífico. Deve haver espaço suficiente entre os alimentos para permitir que o ar frio circule.
• Desgele alimentos congelados no compartimento frigorífico ajudará a manter a temperatura baixa e a poupar energia.

• Nunca armazene carnes cruas em prateleiras acima de carnes cozidas ou outros produtos. Isto ajudará a evitar que os sucos de carne crua contaminem outros alimentos.

• Os compartimentos do congelador são concebidos para armazenar apenas alimentos congelados.

• Nunca coloque alimentos quentes ou mornos no congelador, deixe-os arrefecer completamente antes de os colocar no congelador.
• Siga as instruções na embalagem dos alimentos para o armazenamento de alimentos congelados. Se não for fornecida qualquer informação, os alimentos não devem ser armazenados por mais de três meses após a data de compra.
• Armazene os alimentos em embalagens pequenas (idealmente menos de 1kg). Isto reduz o tempo de congelamento e melhora a qualidade dos alimentos após o descongelamento.
• Embrulhe os alimentos antes de os colocar no congelador. Para impedir que o invólucro fique colado, certifique-se de que está seco.
• Rotule os alimentos antes do congelamento com informações incluindo tipo de alimentos e datas de armazenamento e validade.
• Uma vez descongelado, o alimento não deve ser recongelado. Descongele apenas a quantidade de alimentos necessária para evitar o desperdício.
• As bebidas engarrafadas ou enlatadas não devem ser armazenadas nos compartimentos do congelador, pois podem explodir.
• A quantidade máxima de alimentos frescos que podem ser congelados num período de 24 horas é de 2,6kg.
• Não tente congelar mais do que a quantidade máxima.

Ajuste da humidade da gaveta My Zone

A temperatura dentro da gaveta My Zone pode ser regulada de +3°C a -3°C. Esta é a gaveta ideal para armazenar carne e peixe. Além disso, pode regular o nível de humidade:

• Alta humidade por manter o cursor de ajuste fechado (totalmente para a esquerda).
• Baixa humidade por manter o cursor de ajuste aberto (totalmente para a direita).

Armazenamento

A secção do frigorífico é para o armazenamento de alimentos a curto prazo. Embora as baixas temperaturas possam ser mantidas, períodos prolongados de armazenamento de alimentos não são recomendados.

Como o ar frio circula dentro do frigorífico, a temperatura pode variar entre as diferentes secções. Assim, os alimentos devem ser armazenados em diferentes secções de acordo com o tipo.

Fig. 1

1. Manteiga, queijos, etc.
2. Alimento em frascos e garrafas
3. Bebidas, por exemplo, leite
4. Alimento cozido
5. logurtes, conservas, etc.
6. garrafas de 75cl ou refeições prontas, etc.
7. Frutas e legumes
8. Carne fresca e peixe/frutas e legumes

As prateleiras do frigorífico podem ser movimentadas de acordo com os requisitos de armazenamento dentro da secção do frigorífico. Para mover a prateleira, levante a parte de trás e depois puxe-a para fora.

Para substituir, faça deslizar a prateleira de volta para dentro da ranhura e depois baixe a secção traseira.

A configuração mais poupadora de energia requer gavetas, caixa de alimentos e prateleiras a posicionar no produto, consulte as figuras acima.

Fig. 3

1. Na primeira vez em que se liga o aparelho, este funciona sempre às configurações: 5°C para frigorífico, 0°C para My Zone e -18°C para o congelador. Se quiser ajustar a temperatura ou as funções manualmente, prima o botão para realizar as operações. Faixas de temperatura de zona de adaptação de -3°C a 3°C.

2. Ajuste da temperatura do frigorífico - prima o botão na parte esquerda do painel de controlo para alcançar temperaturas diferentes de 2°C a 8°C.

3. Ajuste da temperatura do congelador - prima o botão na parte direita do painel de controlo para alcançar temperaturas diferentes de -15°C a -25°C.

4. Função de ajuste da gaveta My Zone: este botão controla a temperatura "My Zone". Ao premir este botão, o dígito irá de -3°C a +3°C. Esta função pode ser ligada/desligada ao premir continuamente durante três segundos (mostra OFF).

5. Função de resfriamento rápido - Botão de pressão luz do botão acende e a função de resfriamento rápido é ligada, a geladeira começa a funcionar automaticamente no ajuste de temperatura 2°C e interrompe-se após 24 horas, a luz do símbolo apaga-se.

6. Função férias - Botão de pressão, luz do botão acende, a função férias é ligada e todo o aparelho começa a funcionar automaticamente nos ajustes: frigorífico aos 17°C e congelador a -18°C. My Zone fur previamente definido.

7. Função Eco - Prima o botão no painel de controlo, a função eco é ligada e o botão acende, o compartimento frigorífico funciona no ajuste 5°C e o compartimento de congelação funciona no ajuste de -18°C. A adaptação funciona com um ajuste de 0°C.

8. Função de congelação rápida - Prima o botão, luz do botão acende e o congelador começa a funcionar na função de congelação rápida, ajuste de temperatura -25°C. Após 24 horas, a função de congelamento rápido cessa automaticamente.

9. Prima o botão ① durante 3 segundos para desligar o seu aparelho e o botão acende, a energia é cortada. Lâmpadas internas eliminam, o compressor deixa de funcionar. Prima o botão ① durante 3 segundos para ligar o seu aparelho, o símbolo ilumina-se e a alimentação é ligada novamente.

10. Nos modelos sem geada, existe uma função: descongelamento compulsivo. Prima os botões + durante 5 segundos para ligar a função de degelo compulsivo para limpar o evaporador do congelador e os digitais de brilho da temperatura do congelador. Prima o botão + segundos para desligar a função de degelo compulsivo e eliminar os dígitos da temperatura do congelador. 10 Indicação de avarias

Este aparelho tem a função "visualização de avarias e alarme". Uma vez que os sensores tenham sido avariados, há alarmes no visor de temperatura, o aparelho ainda esfria, mas deve ser chamado um técnico de manutenção profissional para verificar o aparelho.

F1 - Sensor do evaporador frigorífico
F2 - Sensor de zona de adaptação
F3 - Sensor do compartimento do frigorífico
F4 - Sensor do compartimento de congelação
F5 - Sensor de degelo
2E - Falha do ventilador/motor no congelador
CE- Falha de comunicação entre o painel principal e o painel de visualização.

Os erros acima só aparecem no ecrã, sem voz Alarme de temperatura excessiva no congelador: depois da temperatura do congelador chegar à temperatura definida, depois disso, se a temperatura subir para >-1°C, o alarme será accionado, acompanhado pelo dígito da temperatura do congelador a piscar. Prima qualquer botão para cancelar o nalarroemde voz. O dígito a piscar flash permanecerá até a temperatura ser <-1°C.

PS: A placa principal está localizada no compartimento do compressor

Posição	Condições
5 °C/-18 °C	Verão ou temperatura ambiente entre 25-35 °C
5 °C/-18 °C	Primavera, outono ou temperatura ambiente entre 15-25 °C
5 °C/-18 °C	Inverno ou temperatura ambiente entre 5-15 °C
Função de ultracongelamento	Congelamento rápido
Função de ultra-arrefecimento	Ultra-arrefecimento

Sempre desligue o aparelho da energia eléctrica antes da manutenção, limpeza ou manutenção.

O frigorífico e as secções do congelador devem ser limpas com uma solução de bicarbonato de sódio e água morna. Não utilize produtos ou detergentes abrasivos. Depois de lavar, enxagúe e seque bem.

Limpe as prateleiras e os balcões separadamente à mão com uma solução suave de líquido de lavagem e água. Não os ponha na máquina de lavar loiça.

Se o aparelho não for utilizado por longos períodos de tempo, desligue-o da tomada e limpe-o. As portas devem ser deixadas ligeiramente entreabertas para evitar a formação de mofo e odores desagradáveis.

Degelo

O produto tem um sistema de não congelamento que é concebido para evitar a acumulação pesada de gelo. Sob uso normal, não deve haver necessidade de descongelar regularmente o sistema de congelamento.

Nota: Se está regularmente a encontrar uma forte acumulação de gelo, ou poças de água, na secção do congelador, é provável que a porta não esteja a vedar corretamente. Isto poderia ser devido a uma vedação defeituosa da porta ou a uma porta de decoração mal colocada ou demasiado pesada. Para mais informações, consulte a secção de resolução de problemas sobre gelo.

PT 7 - Resolução de problemas

Se tiver qualquer problema com seu aparelho, deve verificar a resolução de problemas antes de ligar para o Atendimento ao Cliente.

Se o aparelho não estiver a funcionar, verifique se:

• há energia para o aparelho.
• Os fusíveis da casa estão intactos e o fusível da ficha não explodiu.
• O frigorífico não foi desligado.
• A tomada da ficha está a funcionar bem. Para verificar isto, ligue outro aparelho eléctrico para ver se a tomada está avariada.

Se o aparelho estiver a funcionar, mas não muito bem, verifique se:

• O aparelho está demasiado cheio.
• O termóstato está regulado para uma temperatura apropriada.
• As portas estão a fechar correctamente.
• O sistema de refrigeração na parte de trás do aparelho está limpo e livre de pó, e não toca na parede traseira.
• Tem ventilação suficiente nas paredes laterais e traseiras.

Se o aparelho for ruidoso, verifique se:

• O aparelho está nivelado e estável.
• As paredes laterais e traseiras estão livres, e não há nada pousado sobre o aparelho.
• Nota: O gás de refrigeração no frigorífico pode fazer um ligeiro ruído de borbulhar ou de esturro, mesmo quando o compressor não está a funcionar.

Se o aparelho estiver a apitar, verifique se:

- As portas estão fechadas. Um alarme soará após 60 segundos de uma porta estar aberta.

Em caso de presença de água na base do compartimento do frigorífico, inspezione:

- Se o orifício de escoamento na traseira do compartimento está desobstruído.

Se o gelo se tiver formado na parede de trás do frigorífico:

• É normal que se formem algumas gotas de gelo na parede de trás do frigorífico. Isto não constitui uma avaria do aparelho.
• Certifique-se de que nenhum item dentro do frigorífico esteja em contacto com a parede traseira.
• Certifique-se de que existe alguma resistência ao abrir a porta do aparelho. Se abrir ao menor toque pode significar que a vedação da porta precisa de ser substituída.
• Verifique a vedação da porta quanto a quaisquer dobras, detritos ou danos. Se notar algum dano, e não conseguir resolver o problema por si próprio, entre em contacto com o Serviço de ao Cliente para que a vedação possa ser substituída.
• Isso pode ser devido ao facto de a(s) porta(s) de decoração

não estar(em) devidamente instalada(s). Se não tiver a certeza, peça ao seu instalador para verificar as portas de decoração.

Se gelo excessivo se tiver formado no congelador:

• Certifique-se de que existe alguma resistência ao abrir a porta do aparelho. Se abrir ao menor toque pode significar que a vedação da porta precisa de ser substituída.
• Verifique a vedação da porta quanto a quaisquer dobras, detritos ou danos. Se notar algum dano, e não conseguir resolver o problema por si próprio, entre em contacto com o Serviço de ao Cliente para que a vedação possa ser substituída.
• Isso pode ser devido ao facto de a(s) porta(s) de decoração não estar(em) devidamente instalada(s). Se não tiver a certeza, peça ao seu instalador para verificar as portas de decoração.

Se uma ou mais das unidades de LED dentro do aparelho não estiver a funcionar:

- Contacte o Serviço ao Cliente para agendar uma visita de serviço.

Este aparelho nunca deve ser instalado perto de fontes de calor, por exemplo, elementos de aquecimento ou fogões de cozinha, nem em locais húmidos.

Procure a ajuda de outro indivíduo, ou dois, ao instalar este aparelho. Este aparelho pode ter bordas afiadas. Usar EPIs adequados à tarefa e ao ambiente.

• Para garantir que o aparelho está nivelado, deve utilizar os pés reguláveis em altura na parte da frente do aparelho.
• O sistema de arrefecimento na parte de trás do aparelho não deve tocar a parede traseira. Quanto maior a distância, melhor é.
• O aparelho deve ser instalado com ventilação adequada. Certifique-se de que haja espaço livre por cima do aparelho para permitir a saída de ar e que há espaço entre a parte de trás do aparelho e a parede.

Fig. 6
NÃO INCLINAR A MAIS DE 40°

A principal consideração ao instalar qualquer unidade de refrigeração em uma cozinha equipada é a ventilação. O calor retirado do compartimento de resfriamento precisa de ser dissipado para a atmosfera. Uma ventilação incorrecta pode levar à falha prematura do compressor, ao consumo excessivo de energia, à falha total do sistema e pode invalidar a garantia fornecida com o aparelho. Para produtos destinados a serem instalados em uma unidade de alojamento alta, os requisitos em seguidas precisam de ser atendidos:

Fig. 7

Deve ser prevista uma admissão do ar nalgum ponto do armário para permitir que o ar entre livremente. Neste exemplo, uma ventilação de plinto é mostrada sob o frigorífico.

O plinto deverá ser recortado abaixo do frigorífico/congelador e deverá ser instalada a grelha de ventilação do ar como acabamento.

Em alternativa, pode ser removida uma fina secção no plinto para permitir que o ar entre na unidade (recomendação de 600mm x 10mm).

A parte superior do armário deve ser ventilada para a divisão.

Tamanho recomendado da abertura de ventilação: 500x30mm

Se o móvel não permitir a livre circulação do ar para a divisão deverá ser providenciado um plinto ou outro meio de ventilação necessário para garantir a circulação natural do ar.

Deverá permanecer espaço livre na parte posterior do armário para permitir que o ar fresco seja direcionado para cima do condensador.

Recomendado: 500x35mm

Vista em plano do orifício de ventilação traseiro

O canal aberto na parte de trás é mostrado claramente. Para o correcto funcionamento do aparelho é importante que a parte superior da caixa não esteja bloqueada. Uma profundidade de canal de 40-50mm é normal com a maioria das unidades.

E necessária uma câmara de ventilação na parte superior da unidade; isto permite que o ar seja aspirado sobre o compressor e a troca de calor.

Em regra, quanto mais ar puder entrar e sair, melhor e mais eficiente será o funcionamento do produto.

Instalação em armário

Com a ajuda de outro indivíduo, ou dois, mova o aparelho para dentro do gabinete. Há duas placas de metal na base do aparelho. Encaixe os espaçadores brancos fornecidos com estas placas. Assegure-se dos lábios da base do armário.

Fig. 8

1

Insira o eletrodoméstico na coluna colocando-o no lado oposto das dobradiças, e mantendo uma folga de 3-5 mm.

2

Depois de garantir a correspondência entre a porta do eletrodoméstico e a porta da coluna, fixe os tampões em plástico contidos no saco de acessórios.

3

Aparafuse a parte inferior do eletrodoméstico.

4

Encaixe o vedante no eletrodoméstico, corte a parte em excesso, se necessário. Encaixe nas partes inferiores tampões de plástico.

Use uma chave de fendas cruzada para desapertar o pino de ligação sob a dobradiça média direita e ajuste o parafuso na parede direita do armário.

Montagem das portas de fachada

• Certifique-se de que existe um espaço de 3 a 4mm entre o lado não articulado e a parede do gabinete.
• Localize o cursor no suporte e fixe-o à porta da fachada 20. a 22 mm da borda da fáscia, como mostra a figura 11, assegurando que o cursor seja posicionado central e horizontalmente dentro do suporte. Aperte com segurança à mão.

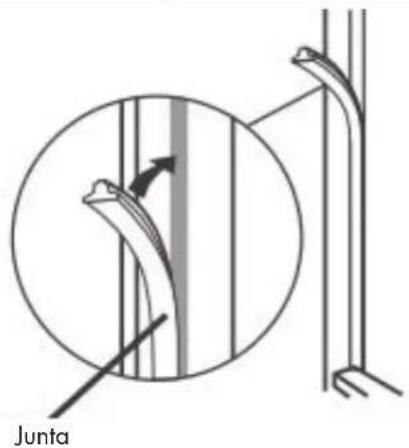

• Preencha a lacuna do lado não articulado com a junta/tira de vedação fornecida.
• O aspeto acabado para os corrediças das portas deve ser semelhante ao mostrado na imagem em seguida que mostra 2 cursores no lugar.

Certifique-se de que as portas do aparelho se abram, fechem e vedem corretamente.

Uma vez completo, e se estiver satisfeito com o ajuste do aparelho no armário, dobre e encaixe as partes dos espaçadores brancos marcados com "S", como contorno pontilhado. Deixe o resto da cobertura do espaçador no lugar sobre as placas metálicas.

Fig. 11

Fig. 13

Fig 14

mostra

Fig. 12

IMPORTANTE

Após completar a instalação, verifique se o aparelho está seguro dentro do aparelho e se a(s) porta(s) fecha(m) e abre(m) correctamente. Se não houver resistência das vedações das portas ao abrir as portas, é provável que o aparelho e/ou as portas de decoração não estejam correctamente instalados.

Inverter a porta do aparelho

Recomendamos que procure a ajuda de outro indivíduo para apoiar as portas durante a realização desta operação.

1

Remova a tampa de dobradiça superior direita e a dobradiça usando uma chave de fendas.

Remova a dobradiça média e o seu pino de ligação subjacente.

Remova os tampões de plástico esquerdos e a dobradiça inferior direita e volte a encaixá-los no espaço oposto.

Monte a dobradiça superior direita na parte inferior esquerda e encaixe a tampa.

Remonte as portas e dobradiças começando por baixo, do 1 ao 4.

E normal que a vedação seja comprimida depois de a porta ter sido invertida. Com a porta fechada, use um secador de cabelo para expandir a vedação e preencher o espaço entre a porta e o corpo do aparelho. Tome cuidado para não usar o secador demasiado perto do aparelho, o que pode danificar a vedação. Uma distância de aproximadamente 10 cm deve ser adequada. Quando estiver completo, deixe a vedação e a porta restriarem antes de tocá-los. Uma vez feito, a vedação selo deve permanecer em posição.

Ferramentas e peças
	Espaçador para dobradiça A
	Espaçador para dobradiça B
	Tampa da dobradiça
	parafuso de cabeça cruzada3.9x12, T203.9x16, T20
	Chave inglesa
	Tampa esquerda para o spaçador do painel de controlo
	Tampa direita para o spaçador do painel de controlo
	Listra decorativa

1

Empurre o aparelho para dentro do móvel de madeira, o aparelho deve melhor aproximar-se do móvel pelo lado esquerdo.

PS: O aparelho deve ser ligado à tomada antes da instalação

2

Ajuste Ajustar a posição do aparelho, parafuse a parte superior e inferior do produto no móvel

PS: Remova a cauda depois de fixar a tampa da parte do fundo.

Tampa superior da dobradiça

3

Fixe a dobradiça no móvel por parafuso, acoplada à faixa decorativa no lado esquerdo do produto.

PS: Fixar a dobradiça nos móveis com espaçador.

Meça a dimensão de A e B.

Desmonte o painel de junção antes de medir.

5

Fixe o painel de junção na porta do móvel.

6

Fixe a porta do aparelho na porta do móvel.

FULGOR

MILANO

SINCE 1949
