FBCD 355 TNF EDBL - Refrigerador Fulgor Milano - Manual de utilização gratuito

Tipo de Produto	Frigorífico-Congelador Embutido (No Frost)
Modelo	FBCD 355 TNF EDBL
Marca	Fulgor Milano
Altura Total	1778-1781 mm
Largura Total	540 mm
Profundidade Total	550 mm
Peso Líquido	Aprox. 70 kg
Alimentação Elétrica	220-240 V, 50 Hz
Classe Climática	N-ST (16-38°C)
Classe Energética	A+ (estimado)
Refrigerante	R600a (inflamável)
Capacidade do Frigorífico	Aprox. 220 L (estimado)
Capacidade do Congelador	Aprox. 90 L (estimado)
Capacidade de Congelação (24h)	2.6 kg
Sistema No Frost	Sim
Gaveta de Zona de Arrefecimento	Ajustável -3°C a +3°C
Controlo de Temperatura	Painel eletrónico: Frigorífico 2-8°C, Congelador -15 a -25°C
Função de Arrefecimento Rápido	Sim (desativação automática após 24h)
Função de Congelação Rápida	Sim (desativação automática após 24h)
Modo Férias	Frigorífico a 17°C, Congelador a -18°C
Modo Eco	Frigorífico 5°C, Congelador -18°C, Zona 3°C
Porta Reversível	Sim
Iluminação LED	Sim (12V/10W, substituível por profissional)
Descongelação	Automática (descongelação forçada disponível)
Requisitos de Ventilação	200 cm² de admissão, 200 cm² de exaustão, 30 mm de folga traseira

Perguntas frequentes - FBCD 355 TNF EDBL Fulgor Milano

Como ajustar a temperatura do frigorífico?

Prima o botão de ajuste de temperatura no lado esquerdo do painel de controlo para percorrer as temperaturas de 2°C a 8°C.

O que é a função Férias?

A função Férias define o frigorífico a 17°C e o congelador a -18°C, poupando energia enquanto estiver ausente. Prima o botão para ativar.

Como substituir a luz LED?

A luz LED não é substituível pelo utilizador. Requer serviço profissional. Se falhar, contacte o Apoio ao Cliente.

Como funciona a descongelação?

O aparelho possui um sistema No Frost, pelo que a descongelação automática ocorre. Para descongelação forçada manual, prima os dois botões (+) durante 5 segundos. Para parar, prima-os novamente durante 5 segundos.

O que fazer se o aparelho emitir sinais sonoros?

O sinal sonoro indica um alarme de porta aberta. Verifique se as portas estão fechadas corretamente. Se o alarme persistir após fechar, contacte o suporte.

Posso instalar o frigorífico sozinho?

Sim, mas recomendamos duas pessoas para o manuseamento. Siga as instruções de instalação cuidadosamente, especialmente no que diz respeito à ventilação e reversão da porta.

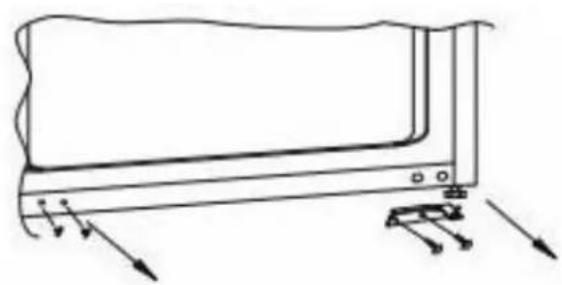

Como reverter as portas?

Remova a tampa da dobradiça superior e a dobradiça, a porta superior, a dobradiça intermédia e o pino, a porta inferior e a dobradiça inferior. Depois reinstale-os no lado oposto usando os tampões e tampas fornecidos. Use um secador de cabelo para ajustar a vedação, se necessário.

O que é a gaveta Zona de Arrefecimento?

A gaveta My Zone pode ser ajustada de -3°C a +3°C, ideal para armazenar carne e peixe. Prima o botão para ajustar; mantenha premido durante 3 segundos para desligar.

Como limpar o frigorífico?

Desligue a corrente. Limpe com uma solução de bicarbonato de sódio e água morna. Não use abrasivos ou detergentes. Limpe as prateleiras separadamente à mão com sabão suave.

Porque se forma gelo na parede traseira do frigorífico?

Algumas gotículas de gelo na parede traseira são normais. Certifique-se de que os itens não tocam na parede traseira. Se excessivo, verifique a vedação da porta quanto a dobras ou danos.

MANUAL DE UTILIZADOR FBCD 355 TNF EDBL Fulgor Milano

PT INSTRUÇÕES DE INSTALAÇÃO E UTILIZAÇÃO

PL INSTRUKCJA OBSŁUGI

INDICE PAGINA

1 - Informações de segurança 2
Desmantelamento de aparelhos velhos 3
Conformidade 3
Poupança de Energia 3

2 - Antes da primeira utilização 4

3 - Uso 5

Ajuste da humidade da gaveta My Zone 5

4 - Armazenamento 6

5 - Painel de controlo 7

Instruções de substituição da luz LED 8

6 - Resolução de problemas 9

7 - Preparação da instalação 10

Ventilação 10

8 - Instruções de instalação 13

Instruções de instalação (dobradica deslizante) 13

Montagem das portas da fachada 14

Instruções de instalação (dobradiça fixa) 15

Obrigado por comprar este produto.

Antes de utilizar o seu frigorífico, leia atentamente este manual de instruções para maximizar o seu desempenho. Guarde toda a documentação para utilização posterior ou para outros proprietários. Este produto é destinado exclusivamente para uso doméstico ou aplicações similares, tais como:

• a área de cozinha para o pessoal em lojas, escritórios e outros locais de trabalho
• em quintas, por clientes de hotéis, motéis e outros ambientes de tipo residencial
• quartos para alugar (B&B))
• para serviços de restauração e aplicações similares não destinados à venda a retalho

Este aparelho deve ser utilizado apenas para fins de armazenamento de alimentos, qualquer outra utilização é considerada perigosa e o fabricante não será responsável por quaisquer omissões. Além disso, é recomendado que o utilizar tome nota das condições da garantia.

AVISO

Risco de incêndio / materiais inflamáveis

Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, a menos que sejam supervisionadas ou instruídas com respeito à utilização do aparelho por uma pessoa responsável pela sua segurança.

As crianças devem ser controladas para que não brinquem com o aparelho.

Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo seu agente de serviço ou pessoas com qualificações semelhantes, a fim de evitar um perigo.

AVISO

• Mantenha as aberturas de ventilação no compartimento do aparelho ou na estrutura embutida, livres de obstrução
• Não use dispositivos mecânicos ou outros meios para acelerar o processo, diferentes dos recomendados pelo fabricante
• Não danifique o circuito de refrigeração
• Não utilize aparelhos elétricos dentro dos compartimentos de armazenamento de alimentos do aparelho, a menos que sejam do tipo recomendado pelo fabricante
• Ao posicionar o aparelho, certifique-se de que o cabo de alimentação não está preso ou danificado
• Não localize várias tomadas portáteis ou fontes de alimentação portáteis na parte de trás do aparelho

Não armazene neste aparelho substâncias explosivas como latas de aerossol com um propulsor inflamável neste aparelho.

Este aparelho destina-se a ser utilizado em aplicações domésticas e similares, tais como:

• áreas de cozinha do pessoal em lojas, escritórios e outros ambientes de trabalho;
• casas rurais e por clientes em hotéis, motéis e outros tipos de ambientes residenciais;
• ambientes como quartos para alugar;
• restauração e aplicações similares não-revendas.

Siga os regulamentos locais relativos à eliminação do aparelho para o seu refrigerante inflamável e gás de expansão.

Se a lâmpada LED estiver danificada, deve ser substituída pelo fabricante, seu agente de serviço ou pessoas com qualificações semelhantes, a fim de evitar perigos.

AVISO

- Para evitar um perigo devido à instabilidade do aparelho, este deve ser fixado de acordo com as instruções

Desmantelamento de aparelhos velhos

Este aparelho está marcado de acordo com a directiva europeia 2012/19/UE sobre resíduos de equipamentos elétricos e eletrónicos (REEE).

Os REEE contêm tanto substâncias poluentes (que podem causar consequências negativas para o ambiente) como componentes básicos (que podem ser reutilizados). É importante que os REEE sejam submetidos a tratamentos específicos, de forma a remover e eliminar adequadamente todos os poluentes, e recuperar e reciclar todos os materiais. As pessoas podem desempenhar um papel importante para garantir que os REEE não se tornem uma questão ambiental; é essencial seguir algumas regras básicas:

• Os REEE não devem ser tratados como lixo doméstico;
• Os REEE devem ser entregues nos pontos de recolha relevantes geridos pelo município ou por empresas registadas. Em muitos países, para grandes REEE, a recolha domiciliar poderia estar presentet

Em muitos países, ao comprar um aparelho novo, o antigo pode ser devolvido ao revendedor, que tem de o recolher gratuitamente, desde que o equipamento seja de tipo equivalente e tenha as mesmas funções que o equipamento fornecido.

Conformidade

Ao colocar a marca neste produto, estamos a confirmar o cumprimento de todos os requisitos europeus relevantes em matéria de segurança, saúde e ambiente, que são aplicáveis na legislação relativa a este produto.

Poupança de Energia

Para uma melhor poupança de energia sugerimos:

• Instalar o aparelho longe de fontes de calor e não exposto à luz solar direta e num local bem ventilado
• Evite colocar alimentos quentes no frigorífico para evitar o aumento da temperatura interna e, portanto, causar a continuidade do funcionamento do compressor.
• Não encha demasiado com alimentos de modo a garantir uma circulação de ar adequada.
• Descongele o aparelho no caso de haver gelo para facilitar a transferência do frio.
• Em caso de ausência de energia elétrica, é aconselhável manter a porta do frigorífico fechada.
• Abra ou mantenha as portas do aparelho abertas o mínimo possível.
• Evite regular o ajuste a temperaturas demasiado frias.
• Retire o pó presente na parte de trás do aparelho.

PT 2 - Antes da primeira utilização

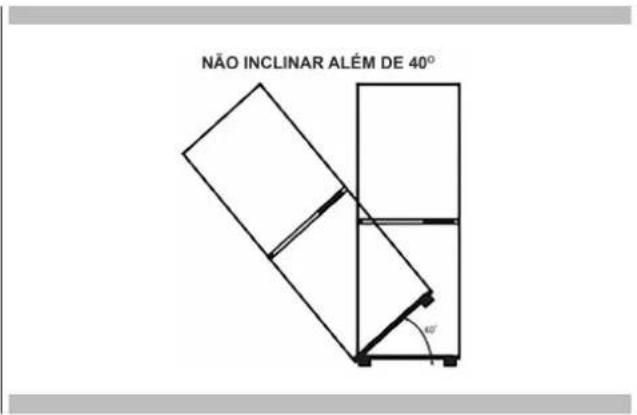

Você deve deixar o frigorífico se acomodar por pelo menos quatro horas antes de ligar a energia.

Recomenda-se limpar o interior do aparelho antes do primeiro uso, utilizando uma solução de bicarbonato de sódio e água morna e depois secar bem o interior. O frigorífero pode ter um odor no primeiro uso. Isto vai desaparecer à medida que o aparelho arrefece.

NOTA:

O aparelho vai arrancar a 5°C para frigorífico e -18°C para o congelador e funcionar continuamente até chegar à temperatura correta. Se o aparelho estiver desligado, deverá aguardar cinco minutos antes de ligá-lo novamente para evitar danos desnecessários ao compressor. Nunca armazene artigos inflamáveis ou explosivos e ácidos ou álcalis corrosivos fortes no aparelho. Este frigorífico arrefece a sua comida por arrefecer o interior da cavidade. É normal que a geada se acumule nesta superfície; depois dissipa-se e drena através de um pequeno dreno no fundo, onde evapora de forma inofensiva. A presença de geada no fundo não é um mau funcionamento do frigorífico.

Uso do frigorífico

• Nunca ponha líquidos no refrigerador a descoberto.
• Nunca ponha alimentos quentes no refrigerador. Os alimentos refrigerador devem ser deixados arrefecer até à temperatura ambiente antes de serem colocados no frigorífico.
• Nada deve descansar contra a parede traseira do refrigerador, pois isto causará geada e possíveis problemas de condensação, que serão difíceis de remover.
• Certifique-se de que a comida esteja e que qualquer água extra esteja limpa antes de ser colocada no frigorífico.
• Embrulhe ou cubra os alimentos antes de os colocar no frigorífico. Isto ajudará a prevenir a perda de humidade, manter os alimentos frescos e evitar odores desagradáveis.
• Teste os alimentos antes de os armazenar. Quaisquer alimentos a serem utilizados em breve devem ser armazenados na frente da prateleira para evitar a deterioração causada pela abertura da porta por períodos prolongados.
• Não encha demasiado o frigorífico. Deve haver espaço suficiente entre os alimentos para permitir que o ar frio circule.
• Desgele alimentos congelados no compartimento frigorífico ajudará a manter a temperatura baixa e a poupar energia.
• Nunca armazene carnes cruas em prateleiras acima de carnes cozidas ou outros produtos. Isto ajudará a evitar que os sucos de carne crua contaminem outros alimentos.

Uso do congelador

• Os compartimentos do congelador são concebidos para armazenar apenas alimentos congelados.
• Nunca coloque alimentos quentes ou mornos no congelador, deixe-os arrefecer completamente antes de os colocar no congelador.
• Siga as instruções na embalagem dos alimentos para o armazenamento de alimentos congelados. Se não for fornecida qualquer informação, os alimentos não devem ser armazenados por mais de três meses após a data de compra.
• Armazene os alimentos em embalagens pequenas (idealmente menos de 1kg). Isto reduz o tempo de congelamento e melhora a qualidade dos alimentos após o descongelamento.
• Embrulhe os alimentos antes de os colocar no congelador. Para impedir que o invólucro fique colado, certifique-se de que está seco.
• Rotule os alimentos antes do congelamento com informações incluindo tipo de alimentos e datas de armazenamento e validade.
• Uma vez descongelado, o alimento não deve ser recongelado. Descongele apenas a quantidade de alimentos necessária para evitar o desperdício.
• As bebidas engarrafadas ou enlatadas não devem ser armazenadas nos compartimentos do congelador, pois podem explodir.
• A quantidade máxima de alimentos frescos que podem ser congelados num período de 24 horas é de 2,6kg.
• Não tente congelar mais do que a quantidade máxima.

Gaveta Zona Refrigerador

• A temperatura dentro da gaveta My Zone pode ser regulada[de]+3°C[a]-3°C.Estalé[a]gaveta[ideal]para armazenar carne e peixe

A secção do frigorífico é para o armazenamento de alimentos a curto prazo. Embora as baixas temperaturas possam ser mantidas, períodos prolongados de armazenamento de alimentos não são recomendados.

Como o ar frio circula dentro do frigorífero, a temperatura pode variar entre as diferentes seções. Assim, os alimentos devem ser armazenados em diferentes seções de acordo com o tipo.

1. Manteiga, queijos, etc.
2. Alimento em frascos e garrafas
3. Bebidas, por exemplo, leite
4. Alimento cozido
5. logurtes, conservas, etc.
6. Garrafas de 75cl ou refeições prontas, etc.
7. Frutas e legumes
8. Carne fresca e peixe/frutas e legumes

As prateleiras do frigorífico podem ser movimentadas de acordo com os requisitos de armazenamento dentro da secção do frigorífico. Para mover a prateleira, levante a parte de trás e depois puxe-a para fora.

Para substituir, faça deslizar a prateleira de volta para dentro da ranhura e depois baixe a secção traseira.

A configuração mais poupadora de energia requer gavetas, caixa de alimentos e prateleiras a posicionar no produto, consulte as figuras acima.

1. Na primeira vez em que se liga o aparelho, este funciona sempre às configurações: 5°C para frigorífico, 0°C para My Zone e -18°C para o congelador. Se quiser ajustar a temperatura ou as funções manualmente, prima o botão para realizar as operações. Faixas de temperatura de zona de adaptação de -3°C 3°C.

2. Ajuste da temperatura do frigorífico - prima o botão na parte esquerda do painel de controlo para alcançar temperaturas diferentes de 2°C a 8°C.

3. Ajuste da temperatura do congelador - prima o botão na parte direita do painel de controlo para alcançar temperaturas diferentes de -15°C a -25°C.

4. Função de ajuste da gaveta da Zona Refrigerador: este botão controla a temperatura. Ao premir este botão, o dígito irá de -3° a +3°. Esta função pode ser ligada/desligada ao premir continuamente durante três segundos (mostra OFF).

5. Função de arrefecimento rápido - Prima o botão, a luz do botão acende-se e a função de arrefecimento rápido é ligada, o frigorífico começa a funcionar automaticamente no ajuste de temperatura 2°C interrompe-se após 24 horas, a luz do símbolo apaga-se.

6. Função férias - Prima botão, luz do botão acendese, a função férias é ligada e todo o aparelho começa a funcionar automaticamente nos ajustes: frigorífico a 17°C e congelador a -18°C.

7. Função Eco - Prima o botão no painel de controlo, a função eco é ligada e o botão acende-se, o compartimento frigorífico funciona no ajuste 5°C e o compartimento de congelação funciona no ajuste de -18°C. A adaptação funciona com um ajuste de 3°C.

8. Função de congelação rápida - Prima o botão, luz do botão acende-se e o congelador começa a funcionar na função de congelação rápida, ajuste de temperatura -25°C. Após 24 horas, a função de congelamento rápido cessa automaticamente.

9. Prima o botão durante 3 segundos para desligar o seu aparelho e o botão acende, a energia é desligada. Lâmpadas internas eliminam, o compressor deixa de funcionar. Prima o botão durante 3 segundos para ligar o seu aparelho, o símbolo ilumina-se e a alimentação é ligada novamente.

10. Nos modelos sem geada, existe uma função: descongelamento compulsivo. Prima os botões + durante 5 segundos para ligar a função de degelo compulsivo para limpar o evaporador do congelador e os digitais de brilho da temperatura do congelador. Prima o botão + segundos para desligar a

função de degelo compulsivo e eliminar os dígitos da temperatura do congelador.

1. Indicação de avarias

Este aparelho tem a função "visualização de avaria alarme". Uma vez que os sensores tenham sido avariados, há alarmes no visor de temperatura, o aparelho ainda esfria, mas deve ser chamado um técnico de manutenção profissional para verificar o aparelho.

F2 - Sensor de zona de adaptação

F3 - Sensor do compartimento do frigorífico

F4 - Sensor do compartimento de congelação

F5 - Sensor de degelo

2E - Falha do ventilador/motor no congelador

CE- Falha de comunicação entre o painel principa painel de visualização.

Os erros acima só aparecem no ecrã, sem voz:

Alarme de temperatura excessiva no congelador: depois da temperatura do congelador chegar à temperatura definida, depois disso, se a temperatura subir para >-1 °C, o alarme será acionado, acompanhado pelo dígito da temperatura do congelador a piscar. Prima qualquer botão para cancelar o alarme de voz. O dígito a piscar flash permanecerá até à temperatura ser <-1 °C

PS: A placa principal está localizada no compartimento do compressor

	Posição	Condições
zona de	5°C/-18°C	Verão ou temperatura ambiente entre 25-35°C
	5°C/-18°C	Primavera, outono ou temperatura ambiente entre 15-25°C
	5°C/-18°C	Inverno ou temperatura ambiente entre 5-15°C
	Função super congelamento	Congelamento rápido
	Função super arrefecimento	Super arrefecimento

Instruções de substituição da lâmpada LED

Nota: a lâmpada LED é ajustada para não ser substituível pelo utilizador e precisa de ser substituída por profissionais.

Parâmetros de iluminação: 12V / 10W

1. Desligue a ficha da tomada.
2. Remova a fita de liga de alumínio na parte superior da fonte de lâmpada LED de superfície, e depois remova os parafusos de fixação esquerdo e direito.

As etapas 1 e 2 são mostradas abaixo.
3. Substitua a placa de luz LED sobresselente.
4. Substitua, por sua vez, a tira de acabamento em liga de alumínio.

Sempre desligue o aparelho da energia eléctrica antes da manutenção, limpeza ou manutenção.

O frigorífero e as secções do congelador devem ser limpas com uma solução de bicarbonato de sódio e água morna. Não utilize produtos ou detergentes abrasivos. Depois de lavar, enxagúe e seque bem.

Limpe as prateleiras e os balcões separadamente à mão com uma solução suave de líquido de lavagem e água. Não os ponha na máquina de lavar loiça.

Se o aparelho não for utilizado por longos períodos de tempo, desligue-o da tomada e limpe-o. As portas devem ser deixadas ligeiramente entreabertas para evitar a formação de mofo e odores desagradáveis.

Degelo

O produto tem um sistema de não congelamento que é concebido para evitar a acumulação pesada de gelo. Sob uso normal, não deve haver necessidade de descongelar regularmente o sistema de congelamento

Nota: Se está regularmente a encontrar uma forte acumulação de gelo, ou poças de água, na secção do congelador, é provável que a porta não esteja a vedar corretamente. Isto poderia ser devido a uma vedação defeituosa da porta ou a uma porta de decoração mal colocada ou demasiado pesada. Para mais informações, consulte a secção de resolução de problemas sobre gelo

Se tiver qualquer problema com seu aparelho, deve verificar a resolução de problemas antes de ligar para o Atendimento ao Cliente.

Se o aparelho não estiver a funcionar, verifique:

• Que há energia para o aparelho.
• Os fusíveis da casa estão intactos e o fusível da ficha não explodiu.
• O frigorífico não foi desligado.
• A tomada da ficha está a funcionar bem. Para verificar isto, ligue outro aparelho eléctrico para ver se a tomada está avariada.

Se o aparelho estiver a funcionar, mas não muito bem, verifique se:

• O aparelho está demasiado cheio.
• O termóstato está regulado para uma temperatura apropriada.
• As portas estão a fechar correctamente.
• O sistema de refrigeração na parte de trás do aparelho está limpo e livre de pó, e não toca na parede traseira.
• Tem ventilação suficiente nas paredes laterais e traseiras

Se o aparelho for ruidoso, verifique se:

• O aparelho está nivelado e estável.
• As paredes laterais e traseiras estão livres, e não há nada pousado sobre o aparelho.
• Nota: O gás de refrigeração no frigorífico pode fazer um ligeiro ruído de borbulhar ou de esturro, mesmo quando o compressor não está a funcionar.

Se o aparelho estiver a apitar, verifique se:

- As portas estão fechadas. Um alarme soará após 60 segundos de uma porta estar aberta

Se o gelo se tiver formado na parede de trás do frigorífico:

• É normal que se formem algumas gotas de gelo na parede de trás do frigorífico. Isto não constitui uma avaria do aparelho.
• Certifique-se de que nenhum item dentro do frigorífico esteja em contacto com a parede traseira.
• Certifique-se de que existe alguma resistência ao abrir a porta do aparelho. Se abrir ao menor toque pode significar que a vedação da porta precisa de ser substituída.
• Verifique a vedação da porta quanto a quaisquer dobras, detritos ou danos. Se notar algum dano, e não conseguir resolver o problema por si próprio, entre em contacto com o Serviço de ao Cliente para que a vedação possa ser substituída.
• Isso pode ser devido ao facto de a(s) porta(s) de decoração não estar(em) devidamente instalada(s). Se não tiver a certeza, peça ao seu instalador para verificar as portas de decoração.

Se gelo excessivo se tiver formado no congelador:

• Certifique-se de que existe alguma resistência ao abrir a porta do aparelho. Se abrir ao menor toque pode significar que a vedação da porta precisa de ser substituída.
• Verifique a vedação da porta quanto a quaisquer dobras, detritos ou danos. Se notar algum dano, e não conseguir resolver o problema por si próprio, entre em contacto com o Serviço de ao Cliente para que a vedação possa ser substituída.
• Isso pode ser devido ao facto de a(s) porta(s) de decoração não estar(em) devidamente instalada(s). Se não tiver a certeza, peça ao seu instalador para verificar as portas de decoração.

Se uma ou mais das unidades de LED dentro do aparelho não estiver a funcionar:

- Contacte o Serviço ao Cliente para agendar uma visita de serviço.

Este aparelho nunca deve ser instalado perto de fontes de calor, por exemplo, elementos de aquecimento ou fogões de cozinha, nem em locais húmidos.

Procure a ajuda de outro indivíduo, ou dois, ao instalar este aparelho. Este aparelho pode ter bordas afiadas. Usar EPIs adequados à tarefa e ao ambiente.

- Para garantir que o aparelho está nivelado, deve utilizar os pés reguláveis em altura na parte da frente do aparelho.

- O sistema de arrefecimento na parte de trás do aparelho não deve tocar a parede traseira. Quanto maior a distância, melhor é.

- O aparelho deve ser instalado com ventilação adequada. Certifique-se de que haja espaço livre por cima do aparelho para permitir a saída de ar e que há espaço entre a parte de trás do aparelho e a parede.

Ventilação

A principal consideração ao instalar qualquer unidade de refrigeração em uma cozinha equipada é a ventilação. O calor retirado do compartimento de resfriamento precisa de ser dissipado para a atmosfera. Uma ventilação incorrecta pode levar à falha prematura do compressor, ao consumo excessivo de energia, à falha total do sistema e pode invalidar a garantia fornecida com o aparelho. Para produtos destinados a serem instalados em uma unidade de alojamento alta, os requisitos em seguidas precisam de ser atendidos:

FBCD 355 TNF EDBL FBCD 701 TNF EDBL

Uma entrada de ar deve ser providenciada em algum ponto do armário para permitir a entrada livre de ar. Neste exemplo, um respirador no rodapé é mostrado debaixo do refrigerador.

Um recorte deve ser feito no rodapé abaixo do frigorífico/congelador e acabado utilizando a grelha de ventilação de ar.

Como alternativa, uma secção final do rodapé pode ser removida para permitir que o ar entre na unidade (recomendado 600mm x 10mm)

A parte superior do armário precisa de ser ventilado no ambiente.

Tamanho recomendado de abertura da saída de ventilação: 500 x 30mm.

Se o móvel não permite que o ar livre entre no ambiente, então um respirador de rodapé, ou outros meios de ventilação deverão ser providenciados para assegurar o fluxo natural de ar.

Deve haver um espaço na traseira do armário para permitir que ar frio seja aspirado sobre o condensador.

Vista do plano do vão de ventilação traseiro

O canal aberto na parte de trás é mostrado claramente. Para o correcto funcionamento do aparelho é importante que a parte superior da caixa não esteja bloqueada. Uma profundidade de canal de 40-50mm é normal com a maioria das unidades.

É necessária uma câmara de ventilação na parte superior da unidade; isto permite que o ar seja aspirado sobre o compressor e a troca de calor

Em regra, quanto mais ar puder entrar e sair, melhor e mais eficiente será o funcionamento do produto.

Instruções de instalação (dobradica deslizante)

Com a ajuda de outro indivíduo, ou dois, mova o aparelho para dentro do gabinete. Há duas placas de metal na base do aparelho. Encaixe os espaçadores brancos fornecidos com estas placas. Assegure-se dos lábios da base do armário.

3

Parafusar a parte inferior do aparelho.

1

Inserir o aparelho na coluna colocando-o no lado contrário das dobradiças, e certificar-se de que haja um vão de distância de 3-5mm

Fixar a vedação do aparelho, cortar a parte excessiva se necessário. Encaixar as partes inferiores com coberturas de plástico.

Após assegurar a compatibilidade entre a porta do aparelho e a porta da coluna, fixar as coberturas de plástico do saco de acessórios.

5

Utilizar uma chave de fenda cruzada para afrouxar o pino de conexão debaixo da dobradiça intermediária direita, e ajustar o parafuso na parede do armário direito.

Montagem das portas de fachada

• Certifique-se de que existe um espaço de 3 a 4mm entre o lado não articulado e a parede do gabinete.
• Localize o cursor no suporte e fixe-o à porta da fachada 20.a 22 mm da borda da fáscia, como mostra a figura 11, assegurando que o cursor seja posicionado central e horizontalmente dentro do suporte. Aperte com segurança à mão.
• Preencha a lacuna do lado não articulado com a junta/tira de vedação fornecida.
• O aspeto acabado para os corrediças das portas deve ser semelhante ao mostrado na imagem em seguida que mostra 2 cursores no lugar

Certifique-se de que as portas do aparelho se abram, fechem e vedem corretamente.

Uma vez completo, e se estiver satisfeito com o ajuste do aparelho no armário, dobre e encaixe as partes dos espaçadores brancos marcados com "S", como o contorno pontilhado. Deixe o resto da cobertura do espaçador no lugar sobre as placas metálicas.

IMPORTANTE

Após completar a instalação, verifique se o aparelho está seguro dentro do aparelho e se a(s) porta(s) fecha(m) e abre(m) correctamente. Se não houver resistência das vedações das portas ao abrir as portas, é provável que o aparelho e/ou as portas de decoração não estejam correctamente instalados

Instruções de instalação (dobradiça fixa)

Ferramentas e partes
	Espaços para a dobradiça A
	Espaços para a dobradiça B
	Cobertura da dobradiça
	Parafuso de cabeça cruzada3,9x12, T203,9x16, T20
	Chave de parafuso
	Cobertura esquerda para o painel espaçador de controle
	Cobertura direito para o painel espaçador de controle
	Banda decorativa

1

Empurrar o aparelho para dentro do móvel de madeira, o aparelho deve estar mais próximo da lateral esquerda do móvel.

PS: O aparelho deve ser ligado antes da instalação

2

Ajustar a posição do aparelho, parafusar o topo do produto e a parte inferior no móvel.

PS. Remover a extremidade final após fixar a cobertura da parte inferior.

Cobertura da dobradiça superior

3

Fixar a dobradiça no móvel por meio de parafuso, anexado à banda decorativa na lateral esquerda do produto

PS. Fixar a dobradiça no móvel com o espaçador

Medir a dimensão de A e B.

Desmontar o painel de junção antes da medição.

5
Fixar o painel de junção na porta do móvel
O painel de junção precisa de ser fixado no meio da porta do móvel

Fixar a porta do aparelho na porta do móvel

PS: O aparelho deve ser ligado antes da instalação

Inverter a porta do aparelho

Recomendamos que procure a ajuda de outro indivíduo para apoiar as portas durante a realização desta operação

1
Remover a cobertura da dobradiça superior direita e a dobradiça com uma chave de fenda

Remover a porta direita

3
Remover a dobradiça intermediária e o seu pino de conexão debaixo

7
Montar novamente as portas e as dobradiças começando de baixo para cima, de 1-4

5
Remover a dobradiça inferior direita e os tampões esquerdos de plástico, e reencaixá-los no lado oposto

É normal que a vedação seja comprimida depois de a porta ter sido invertida. Com a porta fechada, use um secador de cabelo para expandir a vedação e preencher o espaço entre a porta e o corpo do aparelho. Tome cuidado para não usar o secador demasiado perto do aparelho, o que pode danificar a vedação. Uma distância de aproximadamente 10cm deve ser adequada. Quando estiver completo, deixe a vedação e a porta resfriarem antes de tocá-los. Uma vez feito, a vedação selo deve permanecer em posição.

6
Montar a dobradiça superior direita no fundo esquerdo e encaixar a cobertyra
