FBCD 355 TNF EDBL - Refrigerador Fulgor Milano - Manual de uso y guía de instrucciones gratis

Tipo de producto	Frigorífico-congelador integrado (No Frost)
Modelo	FBCD 355 TNF EDBL
Marca	Fulgor Milano
Altura total	1778-1781 mm
Ancho total	540 mm
Profundidad total	550 mm
Peso neto	Aprox. 70 kg
Alimentación eléctrica	220-240 V, 50 Hz
Clase climática	N-ST (16-38°C)
Clase energética	A+ (estimado)
Refrigerante	R600a (inflamable)
Capacidad del frigorífico	Aprox. 220 L (estimado)
Capacidad del congelador	Aprox. 90 L (estimado)
Capacidad de congelación (24h)	2.6 kg
Sistema No Frost	Sí
Cajón de zona de enfriamiento	Ajustable de -3°C a +3°C
Control de temperatura	Panel electrónico: Frigorífico 2-8°C, Congelador -15 a -25°C
Función de enfriamiento rápido	Sí (apagado automático después de 24h)
Función de congelación rápida	Sí (apagado automático después de 24h)
Modo vacaciones	Frigorífico a 17°C, Congelador a -18°C
Modo Eco	Frigorífico 5°C, Congelador -18°C, Zona 3°C
Puerta reversible	Sí
Iluminación LED	Sí (12V/10W, reemplazable por un profesional)
Descongelación	Automática (descongelación forzada disponible)

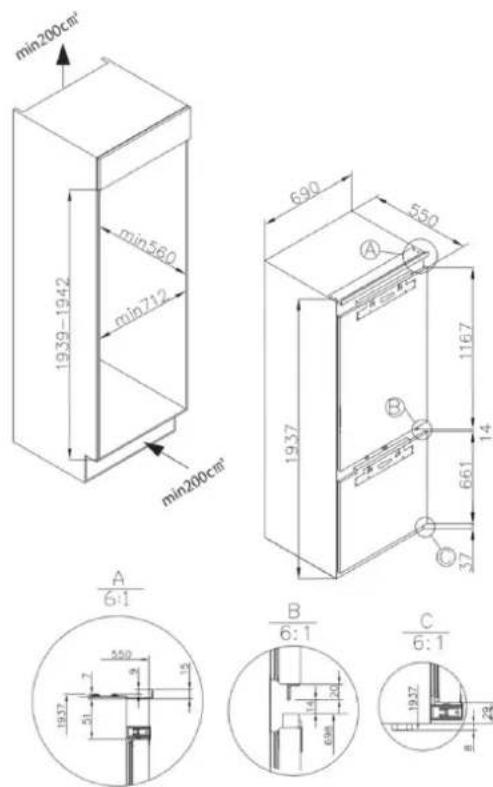

Requisitos de ventilación	200 cm² de entrada, 200 cm² de salida, 30 mm de espacio trasero

Preguntas frecuentes - FBCD 355 TNF EDBL Fulgor Milano

¿Cómo ajusto la temperatura del frigorífico?

Pulse el botón de ajuste de temperatura en la parte izquierda del panel de control para recorrer las temperaturas de 2°C a 8°C.

¿Qué es la función Vacaciones?

La función Vacaciones ajusta el frigorífico a 17°C y el congelador a -18°C, ahorrando energía mientras usted está fuera. Pulse el botón para activarla.

¿Cómo reemplazo la luz LED?

La luz LED no es reemplazable por el usuario. Requiere servicio profesional. Si falla, comuníquese con el servicio de atención al cliente.

¿Cómo funciona la descongelación?

El aparato tiene un sistema No Frost, por lo que la descongelación es automática. Para una descongelación forzada manual, presione los dos botones (+) durante 5 segundos. Para detener, presiónelos nuevamente durante 5 segundos.

¿Qué debo hacer si el aparato emite un pitido?

El pitido indica una alarma de puerta abierta. Verifique que las puertas estén cerradas correctamente. Si la alarma persiste después de cerrarlas, comuníquese con el soporte.

¿Puedo instalar el refrigerador yo mismo?

Sí, pero recomendamos dos personas para manipularlo. Siga las instrucciones de instalación cuidadosamente, especialmente en cuanto a ventilación y reversibilidad de la puerta.

¿Cómo invierto las puertas?

Retire la cubierta de la bisagra superior y la bisagra, la puerta superior, la bisagra y el pasador central, la puerta inferior y la bisagra inferior. Luego vuelva a instalarlos en el lado opuesto utilizando los tapones y cubiertas proporcionados. Use un secador de pelo para ajustar el sello si es necesario.

¿Qué es el cajón de zona de enfriamiento?

El cajón My Zone se puede ajustar de -3°C a +3°C, ideal para almacenar carne y pescado. Pulse el botón para ajustar; mantenga presionado durante 3 segundos para apagar.

¿Cómo limpio el refrigerador?

Desconecte la corriente. Limpie con una solución de bicarbonato de sodio y agua tibia. No use abrasivos ni detergentes. Limpie los estantes por separado a mano con jabón suave.

¿Por qué se forma hielo en la pared trasera del frigorífico?

Algunas gotas de hielo en la pared trasera son normales. Asegúrese de que los artículos no toquen la pared trasera. Si es excesivo, revise el sello de la puerta en busca de dobleces o daños.

MANUAL DE USUARIO FBCD 355 TNF EDBL Fulgor Milano

ES INSTRUCCIONES DE INSTALACIÓN Y USO

1 - Información de seguridad 2

Eliminación de los aparatos viejos 3

Conformidad 3

Ahorro de energía 3

2 - Antes del primer uso 4

3 - Uso 5

Uso del frigorífico 5

Uso del congelador 5

Ajuste de la humedad del cajón de «My Zone» 5

4 - Almacenamiento 6

5 - Panel de control 7

Instrucciones de sustitución de la luz de LED 8

Cuidado y limpieza 8

Descongelación 8

6 - Resolución de problemas 9

7 - Preparación de la instalación 10

Areazione 10

8 - Instrucciones de instalación 13

Instrucciones de instalación (bisagra deslizante) 13

Montaje de las puertas de placa 14

Instrucciones de instalación (bisagra fija) 15

Inversión de las puertas del aparato 16

Gracias por haber comprado este producto.

Antes de utilizar su frigorífico, lea atentamente este manual de instrucciones para maximizar su rendimiento. Guarde toda la documentación para su uso futuro o para otros propietarios. Este producto está destinado únicamente al uso doméstico o a aplicaciones similares como:

• el área de la cocina para el personal de las tiendas, oficinas y otros entornos de trabajo
• en granjas, para clientes de hoteles, moteles y otros entornos de tipo residencial
  • en bed and breakfast (B&B))
• para servicios de restauración y aplicaciones similares, no para la venta al por menor.

Este aparato debe ser utilizado solo para fines de almacenamiento de alimentos, cualquier otro uso se considera peligroso y el fabricante no será responsable de cualquier omisión. Además, se recomienda tomar nota de las condiciones de la garantía.

ADVERTENCIA

Riesgo de incendio/materiales inflamables

Este aparato no está destinado a ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimiento, a menos que sean supervisados o reciban instrucciones sobre el uso del aparato por parte de una persona responsable de su seguridad.

Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.

Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su agente de servicio o una persona con una cualificación similar, para evitar peligros.

ADVERTENCIA

• Mantenga las aberturas de ventilación en el recinto del aparato o en la estructura incorporada libres de obstrucciones
• No use dispositivos mecánicos ni otros medios para acelerar el proceso de descongelación, que no sean los recomendados por el fabricante
• No dañe el circuito de refrigerante
• No utilice aparatos eléctricos dentro de los compartimentos de almacenamiento de alimentos del aparato, a menos que sean del tipo recomendado por el fabricante
• Al colocar el aparato, asegúrese de que el cable de alimentación no esté atrapado o dañado
• No coloque tomas de corriente múltiples portátiles o fuentes de alimentación portátiles en la parte trasera del aparato

No almacene sustancias explosivas como latas de aerosol con un propulsor inflamable en este aparato.

Este aparato está destinado a ser utilizado en aplicaciones domésticas y similares, tales como:

• áreas de cocina del personal en tiendas, oficinas y otros entornos de trabajo;
• casas de campo y por clientes en hoteles, moteles y otros entornos de tipo residencial;
  • entornos tipo bed and breakfast;
• servicios de restauración y otras aplicaciones similares no minoristas.

Respete las reglamentaciones locales con respecto a la eliminación del aparato para su refrigerante inflamable y gas de soplado.

Si la lámpara de LED está dañada, debe ser sustituida por el fabricante, su agente de servicio o una persona con una cualificación similar, para evitar peligros.

ADVERTENCIA

- Para evitar un peligro debido a la inestabilidad del aparato, debe fijarse de acuerdo con las instrucciones

Eliminación de los aparatos viejos

Este aparato está marcado según la Directiva Europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos (RAEE).

Los RAEE contienen tanto sustancias contaminantes (que pueden tener consecuencias negativas para el medio ambiente) como componentes básicos (que pueden reutilizarse). Es importante que los RAEE se sometan a tratamientos específicos, para eliminar y desechar adecuadamente todos los contaminantes, y recuperar y reciclar todos los materiales.

Las personas pueden desempeñar un papel importante para que los RAEE no se conviertan en un problema medioambiental; es fundamental seguir algunas normas básicas:

• Los RAEE no deben tratarse como residuos domésticos;
• Los RAEE deben entregarse en los puntos de recogida correspondientes gestionados por el municipio o por empresas registradas. En muchos países, en el caso de los RAEE de gran tamaño, podría haber recogida a domicilio.

En muchos países, cuando se compra un aparato nuevo, el antiguo puede entregarse al vendedor, que debe recogerlo gratuitamente de forma individual, siempre que el aparato sea de tipo equivalente y tenga las mismas funciones que el suministrado.

Conformidad

Al colocar la marca C€ en este producto, confirmamos el cumplimiento de todos los requisitos europeos de seguridad, salud y medio ambiente aplicables en la legislación para este producto.

Ahorro de energía

Para un mejor ahorro de energía se recomienda lo siguiente:

• Instale el aparato alejado de fuentes de calor y no expuesto a la luz solar directa y en una habitación bien ventilada
• Evite introducir alimentos calientes en el frigorífico para evitar que aumente la temperatura interna y, por tanto, se produzca un funcionamiento continuo del compresor.
• No llene excesivamente los alimentos para garantizar una correcta circulación del aire.
• Descongele el aparato en caso de que haya hielo para facilitar la transferencia de frío.
• En caso de ausencia de energía eléctrica, se recomienda mantener la puerta del frigorífico cerrada.
• Abra o mantenga las puertas del aparato lo menos posible.
• Evite ajustar la configuración a temperaturas demasiado frías.
• Elimine el polvo presente en la parte trasera del aparato.

Debe dejar que el frigorífico se asiente durante al menos cuatro horas antes de encenderlo.

Se recomienda limpiar el interior del aparato antes de usarlo por primera vez, utilizando una solución de bicarbonato de sodio y agua tibia y secando bien el interior. El frigorífico puede tener olor en el primer uso. Este olor desaparecerá cuando el aparato se enfríe.

Nota:

El aparato se pondrá en funcionamiento a 5°C para el frigorífico y -18°C para el congelador y funcionará continuamente hasta que baje a la temperatura correcta. Si el aparato se apaga, debe dejar pasar cinco minutos antes de volver a encenderlo para evitar daños innecesarios en el compresor. No almacene nunca objetos inflamables o explosivos ni ácidos o álcalis fuertemente corrosivos en el aparato. Este frigorífico enfría los alimentos haciendo que el interior de la cavidad se enfríe. Es normal que la escarcha se acumule en esta superficie; luego se disipa y drena a través de un pequeño drenaje en el fondo, donde se evapora sin causar ningún daño. La presencia de escarcha en la parte trasera no indica un mal funcionamiento del frigorífico.

Uso del frigorífico

• Nunca ponga líquidos en el frigorífico sin taparlos.
• No ponga nunca alimentos calientes en el frigorífico. Los alimentos calientes deben dejarse enfriar a temperatura ambiente antes de introducirlos en el frigorífico.
• Nada debe apoyarse en la pared trasera del frigorífico, ya que esto provocará problemas de escarcha y posible condensación que serán difíciles de eliminar.
• Asegúrese de que los alimentos están limpios y de que se ha eliminado el agua sobrante antes de introducirlos en el frigorífico.
• Envuelva o cubra los alimentos antes de meterlos en el frigorífico. Esto ayudará a prevenir la pérdida de humedad, a mantener los alimentos frescos y a evitar olores desagradables.
• Clasifique los alimentos antes de guardarlos. Los alimentos que se vayan a utilizar pronto deben almacenarse en la parte delantera de la estantería para evitar el deterioro causado por la puerta abierta durante periodos prolongados.
• No llene demasiado el frigorífico. Debe haber suficiente espacio entre los alimentos para que circule el aire frío.
• Descongelar los alimentos congelados en el compartimento del frigorífico ayudará a mantener la temperatura baja y a ahorrar energía.
• Nunca almacene carnes crudas en estantes por encima de carnes cocidas u otros productos. Esto ayudará a evitar que los jugos de la carne cruda contaminen otros alimentos.

Uso del congelador

• Los compartimentos del congelador están diseñados para almacenar únicamente alimentos congelados.
• No introduzca nunca alimentos calientes o templados en el congelador, deje que se enfrien completamente antes de meterlos en el congelador.
• Siga las instrucciones del envase de los alimentos para la conservación de los alimentos congelados. Si no se proporciona ninguna información, los alimentos no deben almacenarse durante más de tres meses después de la fecha de compra.
• Almacene los alimentos en paquetes pequeños (idealmente de menos de 1 kg). Esto reduce el tiempo de congelación y mejora la calidad de los alimentos después de la descongelación.
• Envuelva los alimentos antes de meterlos en el congelador. Para evitar que el envoltorio se pegue, asegúrese de que esté seco.
• Etiquete los alimentos antes de congelarlos con información que incluya el tipo de alimento y las fechas de almacenamiento y caducidad.
• Una vez descongelados los alimentos, no deben volver a congelarse. Descongele solo la cantidad de alimentos necesaria para evitar el desperdicio.
• Las bebidas embotelladas o enlatadas no deben almacenarse en los compartimentos del congelador, ya que podrían explotar.
• La cantidad máxima de alimentos frescos que se puede congelar en un periodo de 24 horas es de 2,6 kg.
• No intente congelar más de la cantidad máxima.

Cajón de la zona de refrigeración

- La temperatura en el interior del cajón «My Zone» puede regularse de +3°C a - 3°C. Es el cajón ideal para almacenar carne y pescado

La sección del frigorífico es para almacenar alimentos a corto plazo. Aunque se pueden mantener temperaturas bajas, no se recomienda almacenar los alimentos durante periodos prolongados.

Como el aire frío circula dentro del frigorífico, la temperatura puede variar entre las distintas secciones. Por ello, los alimentos deben almacenarse en diferentes secciones según el tipo.

1. Mantequilla, quesos, etc.
2. Alimentos en tarros y botellas
3. Bebidas, por ejemplo, leche
4. Alimentos cocinados
5. Yogures, conservas, etc.
6. Botellas de 75 cl o comidas preparadas, etc.
7. Frutas y hortalizas
8. Carne y pescado frescos/frutas y hortalizas

Los estantes del frigorífico se pueden desplazar según las necesidades de almacenamiento dentro de la sección del frigorífico. Para mover el estante, levante la parte trasera y luego tire de ella hacia afuera.

Para volver a colocarlo, deslice el estante en la ranura y luego baje la sección trasera.

La configuración de mayor ahorro de energía requiere que los cajones, las cajas de alimentos y los estantes se coloquen en el producto, consulte las imágenes anteriores.

1. 1. La primera vez que se enciende el aparato, éste funciona siempre con los ajustes: 5°C para el frigorífico, 0 °C para «My Zone» y -18°C para el congelador. Si desea ajustar la temperatura o las funciones manualmente, pulse el botón para realizar las operaciones. Rangos de temperatura de la zona de adaptación de -3°C a 3°C.

2. Ajuste de la temperatura del frigorífico: presione el botón en la parte izquierda del panel de control para lograr diferentes temperaturas desde 2°C a 8°C.

3. Ajuste de la temperatura del congelador: presione el botón 🌿 en la parte derecha del panel de control para lograr diferentes temperaturas desde -15°C a -25°C.

4. Función de ajuste del cajón de la zona de refrigeración: este botón controla la temperatura. Al pulsar este botón, el dígito pasará de -3° a +3°. Esta función se puede activar/desactivar pulsando de forma continua durante tres segundos (muestra OFF).

5. Función de enfriamiento rápido: presione el botón, la luz del botón se ilumina y la función de enfriamiento rápido se enciende, el frigorífico empieza a funcionar automáticamente a la temperatura ajustada de 2°C y se apaga después de 24 horas, la luz del símbolo se apaga.

6. Función de vacaciones: presione el botón 📁, la luz del botón se ilumina, la función de vacaciones se enciende y todo el aparato comienza a funcionar automáticamente de acuerdo con los siguientes ajustes: frigorífico a 17°C y el congelador a -18°C

7. Función ecológica: presione el botón en el panel de control, la función ecológica se enciende y el botón se ilumina, el compartimento del frigorífico funciona en el ajuste de 5°C y el congelador funciona a un ajuste de -18°C. La zona de adaptación funciona a un ajuste de 3°C.

8. Función de congelación rápida: presione el botón, la luz del botón se ilumina y el congelador empieza a funcionar en la función de congelación rápida, ajuste de temperatura -25°C. Después de 24 horas, la función de congelación rápida se detiene automáticamente

9. Presione el botón durante 3 segundos para apagar su aparato y el botón se ilumina, la energía se desconecta. Las lámparas internas se eliminan, el compresor deja de funcionar. Presione el botón durante 3 segundos para encender su aparato, el símbolo se ilumina y la energía se conecta de nuevo.

10. En los modelos sin escarcha, existe una función: descongelación compulsiva. Presione los botones + durante 5 segundos para activar la función de

descongelación compulsiva para limpiar el evaporador del congelador y los dígitos de la temperatura del congelador se iluminan. Presione el botón 🔒 + 🔒 durante 3 segundos para desconectar la función de descongelación compulsiva, y los dígitos de la temperatura del congelador se eliminan.

1. Visualización de fallos

Este aparato tiene la función de «visualización de fallos y alarmas». Una vez que los sensores tienen un fallo, se muestran alarmas en la pantalla de temperatura, el aparato sigue enfriando, pero se debe llamar a un técnico de servicio profesional para que revise el aparato.

F2 - Sensor de la zona de adaptación

F3 - Sensor del compartimento frigorífico

F4 - Sensor del compartimento del congelador

F5 - Sensor de descongelación

2E - Fallo del ventilador/motor del congelador

CE- Fallo de comunicación entre el panel principal y el panel de visualización.

Los Errores anteriores solo se muestran en pantalla, no hay voz:

Alarma de sobretemperatura en el congelador: después de que la temperatura del congelador llega a la temperatura establecida, si la temperatura sube a >-1 C, la alarma se iniciará, acompañada del parpadeo del dígito de la temperatura del congelador. Pulse cualquier botón para cancelar la alarma de voz. El parpadeo permanecerá hasta que la temperatura sea <-1 C.

NOTA: La placa principal se encuentra en el compartimento del compresor

Posición	Condiciones
5°C/-18°C	Verano o temperatura ambiente entre 25-35°C
5°C/-18°C	Primavera, otoño o temperatura ambiente entre 15-25°C
5°C/-18°C	Invierno o temperatura ambiente entre 5-15°C
Función de supercongelación	Congelación rápida
Función de superrefrigeración	Superrefrigeración

Instrucciones de sustitución de la luz de LED

Nota: la luz de LED está preparada para que no pueda ser sustituida por el usuario y debe ser sustituida por profesionales

Parámetros de iluminación: 12 V/10 W

1. Desconecte el enchufe de alimentación.
2. Retire la tira de aleación de aluminio en la parte superior de la fuente de luz de superficie LED, y luego retire los tornillos de fijación de la izquierda y la derecha.

Los pasos 1 y 2 se muestran a continuación.

1. Sustituya la placa de luz de led de repuesto.

2. Sustituya la tira de aleación de aluminio.

Desconecte siempre el aparato de la red eléctrica antes de realizar cualquier tipo de limpieza o mantenimiento. Las secciones del frigorífico y del congelador deben limpiarse con una solución de bicarbonato de sodio y agua tibia. No use productos abrasivos ni detergentes. Tras el lavado, enjuague y seque bien.

Limpie los estantes y los compartimentos por separado a mano con una solución suave de detergente y agua. No las meta en el lavavajillas.

Si no se va a utilizar el aparato durante un periodo de tiempo prolongado, desenchúfelo y límpielo. Las puertas deben dejarse ligeramente entreabiertas para evitar la formación de moho y olores desagradables.

Descongelación

El producto cuenta con un sistema sin escarcha que está diseñado para evitar la fuerte acumulación de hielo. En condiciones normales de uso, no debería ser necesario descongelar regularmente el sistema de congelación.

Nota: Si encuentra regularmente una gran acumulación de hielo, o charcos de agua, en la sección del congelador, es probable que la puerta no esté sellando correctamente. Esto puede deberse a una junta de puerta defectuosa o a una puerta decorativa mal colocada o demasiado pesada. Para más información, consulte la sección de resolución de problemas sobre el hielo.

Si tiene algún problema con su aparato, debe comprobar la resolución de problemas antes de llamar a Atención al Cliente:

Si el aparato no funciona, compruebe que:

• Haya energía en el aparato.
• Los fusibles de la casa están intactos y el fusible del enchufe no se ha fundido.
• El frigorífico no se ha apagado.
• La toma de corriente funciona bien. Para comprobarlo, conecte otro aparato eléctrico para ver si la toma de corriente está averiada.

Si el aparato funciona, pero no muy bien, compruebe que:

• El aparato no está sobrecargado.
• El termostato está ajustado a una temperatura adecuada.
• Las puertas se cierran correctamente.
• El sistema de refrigeración de la parte trasera del aparato está limpio y libre de polvo, y no toca la pared trasera.
• Hay suficiente ventilación en las paredes laterales y traseras.

Si el aparato hace mucho ruido, compruebe que:

• El aparato está nivelado y es estable.
• Las paredes laterales y traseras están despejadas y no hay nada apoyado en el aparato.
• Nota: El gas refrigerante del frigorífico puede hacer un ligero ruido de burbujeo o gorgoteo, incluso cuando el compresor no está funcionando.

Si el aparato emite un pitido, compruebe que:

- Las puertas están cerradas. Una alarma sonará después de 60 segundos de que una puerta esté abierta.

Si se ha formado hielo en la pared trasera del frigorífico:

• Es normal que se formen algunas gotas de hielo en la pared posterior del frigorífico. Esto no constituye un fallo del aparato.
• Asegúrese de que ningún elemento del interior del frigorífico esté en contacto con la pared trasera.
• Compruebe que hay cierta resistencia al abrir la puerta del aparato. Si se abre al menor toque puede significar que hay que cambiar la junta de la puerta.
• Compruebe que la junta de la puerta no esté doblada, ni tenga restos o daños. Si nota alguno, y no puede resolver el problema por sí mismo, póngase en contacto con el Servicio de Atención al Cliente para que le sustituyan la junta.
• Esto puede deberse a que las puertas decorativas no están bien colocadas. Si no está seguro, solicite a su instalador que compruebe las puertas decorativas.

Si se ha formado demasiado hielo en el congelador:

• Compruebe que hay cierta resistencia al abrir la puerta del aparato. Si se abre al menor toque puede significar que hay que cambiar la junta de la puerta.
• Compruebe que la junta de la puerta no esté doblada, ni tenga restos o daños. Si nota alguno, y no puede resolver el problema por sí mismo, póngase en contacto con el Servicio de Atención al Cliente para que le sustituyan la junta.
• Esto puede deberse a que las puertas decorativas no están bien colocadas. Si no está seguro, solicite a su instalador que compruebe las puertas decorativas.

Si una o varias unidades de led del aparato no funcionan:

- Póngase en contacto con el Servicio de Atención al Cliente para concertar una visita de servicio.

Este aparato no debe instalarse nunca cerca de fuentes de calor, por ejemplo, elementos de calefacción o cocinas, ni en lugares húmedos.

Busque la ayuda de otra persona, o dos, cuando instale este aparato. Este aparato puede tener bordes afilados. Use los EPI adecuados para la tarea y el entorno correspondiente.

- Para asegurarse de que el aparato está nivelado, debe utilizar los pies con altura ajustables situados en la parte delantera del aparato.

- El sistema de refrigeración de la parte trasera del aparato no debe tocar la pared trasera. Cuanto mayor sea la diferencia, mejor.

- El aparato debe instalarse con una ventilación adecuada. Asegúrese de que hay espacio libre por encima del aparato para permitir la salida del aire y que hay espacio entre la parte trasera del aparato y la pared.

Ventilación

La principal consideración a la hora de instalar cualquier unidad de refrigeración en una cocina equipada es la ventilación. El calor extraído del compartimento de refrigeración debe disiparse a la atmósfera. Una ventilación incorrecta puede provocar un fallo prematuro del compresor, un consumo excesivo de energía, un fallo total del sistema y puede invalidar la garantía proporcionada con el aparato. En el caso de los productos destinados a ser instalados en una vivienda alta, es necesario cumplir los siguientes requisitos:

FBCD 355 TNF EDBL FBCD 701 TNF EDBL

Se debe prever una toma de aire en algún lugar del armario para permitir la entrada de aire libre. En este ejemplo, se muestra un respiradero en el zócalo debajo del frigorífico.

Se debe hacer un recorte en el zócalo debajo del frigorífico/congelador y terminarlo de forma prolija con la rejilla de ventilación suministrada.

Como alternativa, se puede retirar una sección delgada del zócalo para permitir la entrada de aire en la unidad (se recomienda 600 mm x 10 mm)

La parte superior del armario debe ventilarse en la habitación

Tamaño recomendado de la abertura de ventilación: 500 x 30 mm.

Si el mueble no permite la entrada de aire libre en la habitación, es necesario instalar un respiradero en el zócalo u otro medio de ventilación para garantizar un flujo de aire natural

En la parte trasera del armario debe haber espacio para permitir que el aire frío pase por encima del condensador

Recomendado: 500 x 35 mm

Vista en planta del hueco de ventilación trasero

El canal abierto en la parte trasera se muestra claramente. Para el correcto funcionamiento del aparato es importante que la parte superior de la carcasa no esté bloqueada. Una profundidad de canal de 40-50 mm es normal en la mayoría de las unidades.

Se requiere un orificio de ventilación en el zócalo de la unidad; esto permite que el aire sea aspirado sobre el compresor y el intercambio de calor.

Como regla general, cuanto más aire pueda entrar y salir, mejor y más eficiente será el funcionamiento del producto.

Instrucciones de instalación (bisagra deslizante)

Con la ayuda de otra persona, o de dos, coloque el aparato dentro del armario. Hay dos placas metálicas en la base del aparato. Coloque los separadores blancos suministrados en estas placas. Fije los bordes de la base del armario.

1

Inserte el aparato en la columna colocándolo en el sitio opuesto de las bisagras, y asegúrese de que haya una distancia de 3-5 mm

Después de asegurarse de la coincidencia entre la puerta del aparato y la puerta de la columna, fije las cubiertas de plástico suministradas en la bolsa de accesorios

3

Atornille la parte inferior del aparato.

4

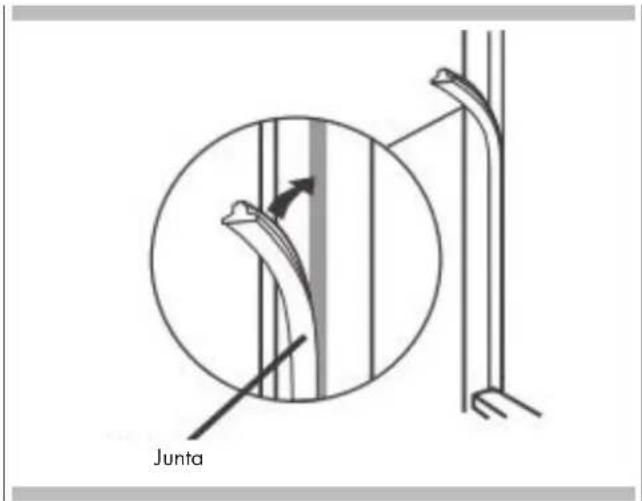

Coloque la junta en el aparato, corte la parte excesiva si es necesario. Coloque las partes inferiores con las cubiertas de plástico.

Use un destornillador en cruz para aflojar el pasador de conexión situado debajo de la bisagra central derecha y ajustelo para atornillarlo a la pared derecha del armario.

Montaje de las puertas de placa

• Asegúrese de que haya un espacio de 3 a 4 mm entre el lado no abisagrado y la pared del armario.
• Coloque la corredera en el soporte y fijela a la puerta de placa a una distancia de entre 20 y 22 mm del borde de la placa, tal como se muestra en la siguiente imagen, asegurándose de que la corredera esté colocada en posición central y horizontal dentro del soporte. Apriete firmemente con la mano
• Rellene el hueco en el lado no abisagrado con la tira de junta/sellado suministrada.
• El aspecto final de las correderas de la puerta debe ser similar a las que se muestran en la siguiente imagen, que muestra 2 correderas en su lugar.

Asegúrese de que las puertas del aparato se abren, cierran y sellan correctamente

Una vez completado, y si está satisfecho con el ajuste del aparato en el armario, doble y encaje las partes de los separadores blancos marcados con una «S» como se muestra en el contorno punteado. Deje el resto de la cubierta del separador en su lugar sobre las placas metálicas.

IMPORTANTE

Una vez finalizada la instalación, compruebe que el aparato está asegurado dentro de la unidad y que las puertas se cierran y abren correctamente. Si al abrir las puertas, no hay resistencia por parte de las juntas de las mismas, es probable que el aparato o las puertas decorativas no estén bien colocados.

Instrucciones de instalación (bisagra fija)

Herramientas y piezas
	Separador para la bisagra A
	Separador para la bisagra B
	Cubierta de la bisagra
	Tornillo de cabeza cruzada3,9x12, T203,9x16, T20
	Llave
	Tapa izquierda para el panel de control - separador
	Tapa derecha para el panel de control - separador
	Tira decorativa

1

Empuje el aparato en el mueble de madera, el aparato debe acercarse mejor al lado izquierdo del mueble

NOTA: El aparato debe estar enchufado antes de la instalación

2

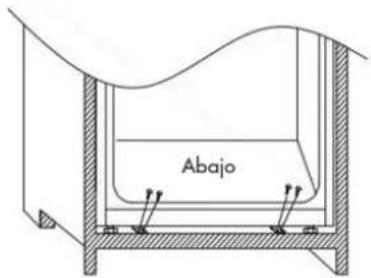

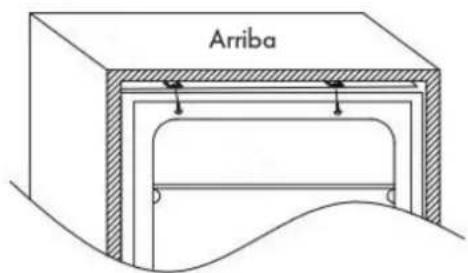

Ajuste la posición del aparato, atornille la parte superior e inferior del producto en el mueble

NOTA: Retire la parte final después de fijar la cubierta de la parte inferior.

Cubierta de la bisagra superior

3

Fije la bisagra en el mueble con un tornillo, coloque la tira decorativa en el lado izquierdo del producto

NOTA: Fije la bisagra en el mueble con un separador.

Mida la dimensión de A y B.

Desmonte el panel de conexiones antes de la medición.

5

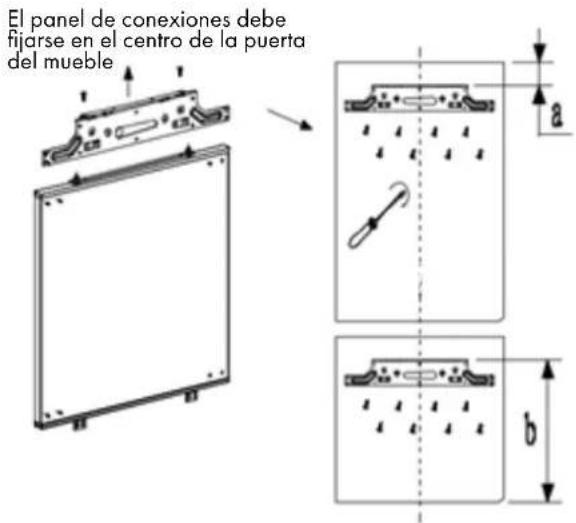

Fije el panel de conexiones en la puerta del mueble.

6
Fije la puerta del aparato en la puerta del mueble.


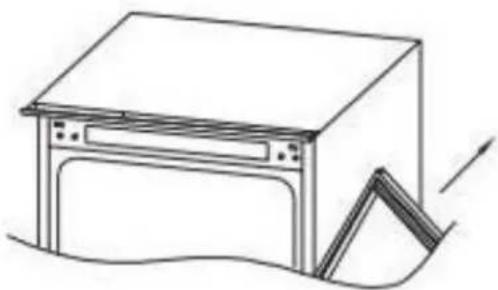

Inversión de las puertas del aparato

Le recomendamos que busque la ayuda de otra persona para apoyar las puertas mientras realiza esta operación.

1
Retire la cubierta de la bisagra superior derecha y la bisagra con un destornillador.

Retire la puerta superior.

3
Retire la bisagra central y su perno de conexión de abajo.

4
Retire la puerta inferior.

6
Monte la bisagra superior derecha con la inferior izquierda y coloque la cubierta.

5
Retire la bisagra inferior derecha y los tapones de plástico de la izquierda y vuelva a colocarlos en el lado opuesto.

7
Vuelva a montar las puertas y las bisagras de abajo a arriba, del 1 al 4.

Garantizar el correcto sellado de la puerta:

Es normal que la junta se comprima después de la inversión de la puerta. Con la puerta cerrada, utilice un secador de pelo para expandir la junta y rellenar el hueco entre la puerta y el cuerpo del aparato. No use el secador de pelo demasiado cerca del aparato, ya que podría dañar la junta. Una distancia adecuada es aproximadamente 10 cm. Cuando haya terminado, deje que la junta y la puerta se enfríen antes de tocarlas. Una vez hecho esto, el sello debe permanecer en su posición.

ÍNDICE PÁGINA

Uso do frigorífico 5

Uso do congelador 5

Cuidados e Limpeza 8

Degelo 8

Recomendado: 500 x 35mm

Assegure que a porta feche correctamente:
