| Produkttyp | Einbaukühlschrank |
| Marke | Fulgor Milano |
| Modell | FBCD 761 TNF EDBL |
| Abmessungen (H × B × T) ohne Paneele | 2134 mm × 756 mm × 592 mm |
| Abmessungen mit Paneele (Stärke 19 mm) | 2134 mm × 756 mm × 616 mm |
| Nettogewicht | 164 kg |
| Klimaklasse | SN (10 °C bis 32 °C), N (16 °C bis 32 °C), ST (16 °C bis 38 °C), T (16 °C bis 43 °C) |
| Stromversorgung | 220-240 V, 50/60 Hz, geerdeter 3-poliger Stecker |
| Kältemittel | R600a (isobutane) |
| Belastbarkeit Kühlschranktür | 25 kg max |
| Belastbarkeit Gefrierschranktür | 10 kg max |
| Wasserdruck (bei Anschluss) | 25-80 psi (1,7-5,5 bar) – nur Modell mit Wasserspender (FBCD 762) |
| Mindeststärke der Möbeltür | 19 mm (3/4 Zoll) |
| Maximale Höhe mit verstellbaren Füßen | 2169 mm (85 3/8 Zoll) |
| Hauptfunktionen | Integrierter Kühl- und Gefrierschrank, Paneeltüren, Höhenverstellung, Kippschutz, Türanschlagwechsel möglich |
| Wartung und Reinigung | Lüftungsgitter regelmäßig reinigen, manuelles Abtauen des Gefrierschranks (Kühlschrank automatisch) |
| Sicherheit | Kippschutz, Erdung erforderlich, brennbares Kältemittel R600a, Mindestraumtemperatur 10 °C |
| Ersatzteile und Reparierbarkeit | Beim Hersteller erhältlich; Eingriff durch qualifizierten Techniker empfohlen |
| Allgemeine Informationen | Installations- und Bedienungsanleitung enthalten, Anleitung kostenlos zum Download verfügbar |
Häufig gestellte Fragen - FBCD 761 TNF EDBL Fulgor Milano
Benutzerfragen zu FBCD 761 TNF EDBL Fulgor Milano
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Kühlschrank kostenlos im PDF-Format! Finden Sie Ihr Handbuch FBCD 761 TNF EDBL - Fulgor Milano und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. FBCD 761 TNF EDBL von der Marke Fulgor Milano.
BEDIENUNGSANLEITUNG FBCD 761 TNF EDBL Fulgor Milano
RISCHIO DI SCOSSE ELETTRICHE

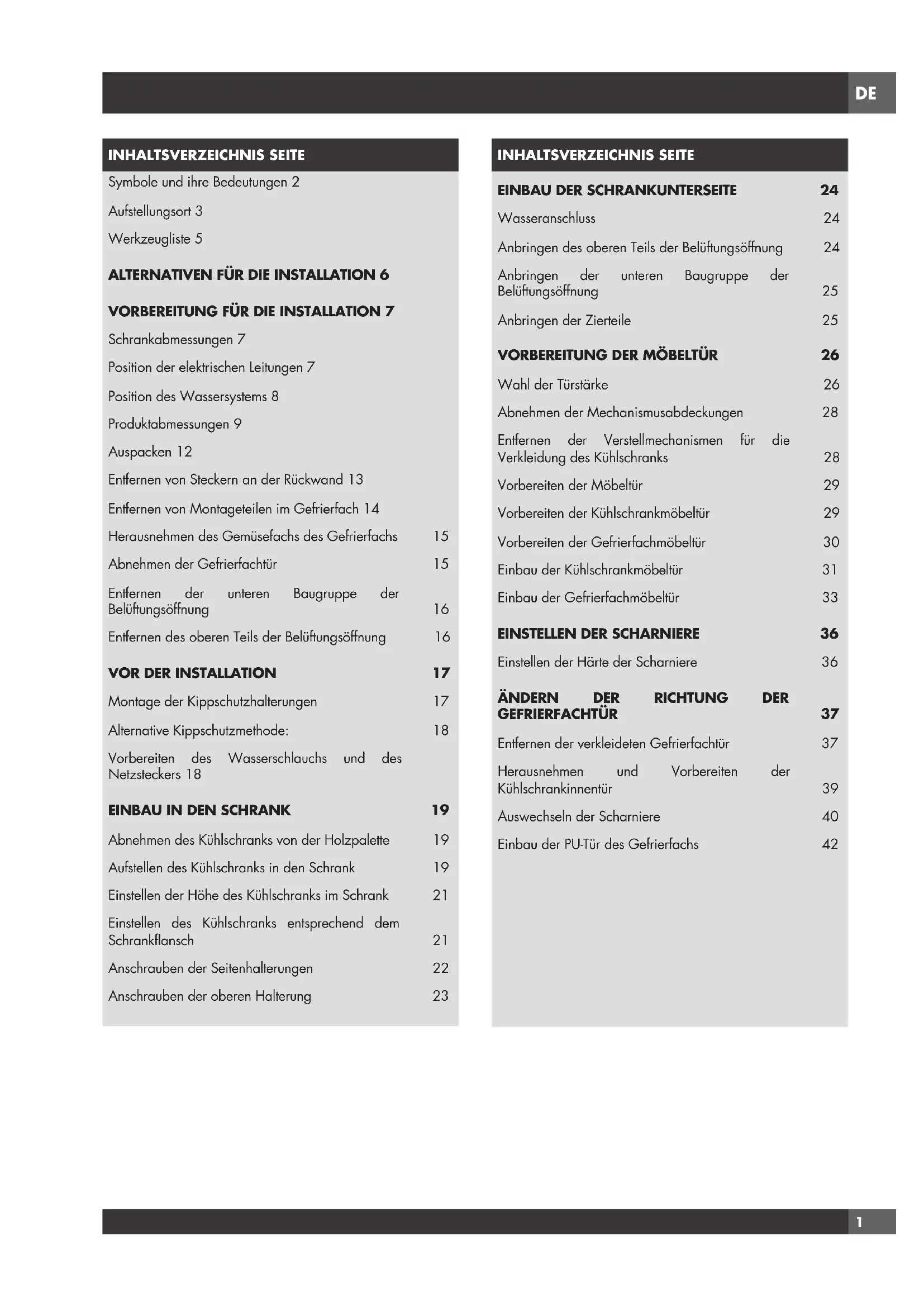

INHALTSVERZEICHNIS SEITE
Symbole und ihre Bedeutungen 2
Aufstellungssort 3
Werkzeuglste 5
ALTERNATIVEN FÜR DIE INSTALLATION 6
VORBEREITUNG FÜR DIE INSTALLATION 7
Schrankabmessungen 7
Position der elektrischen Leitungen 7
Position des Wassersystems 8

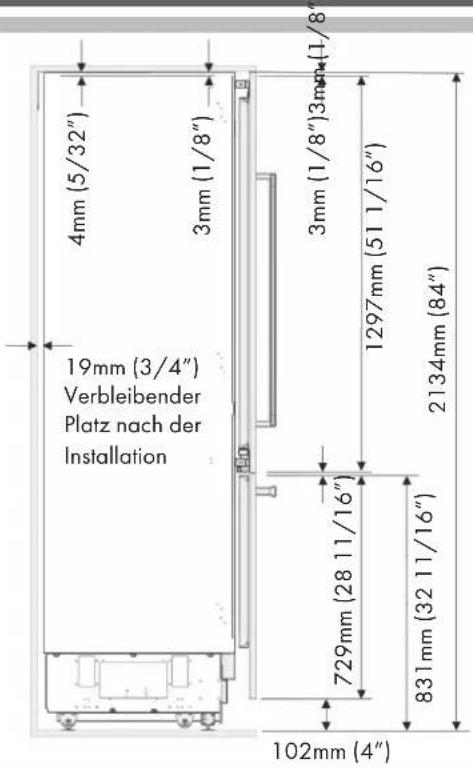

Produktmessungen 9

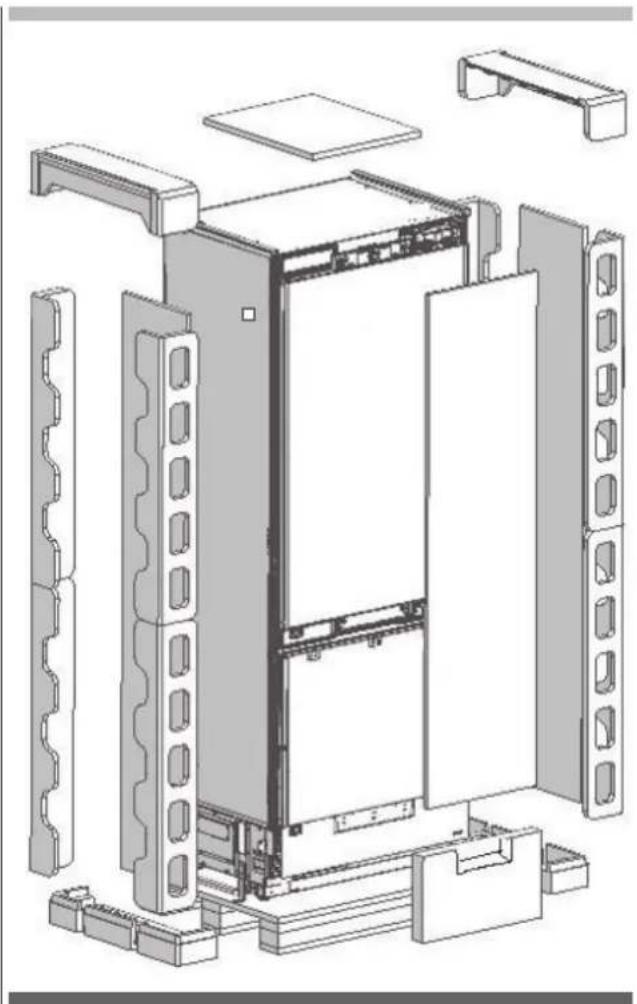

Auspacken 12

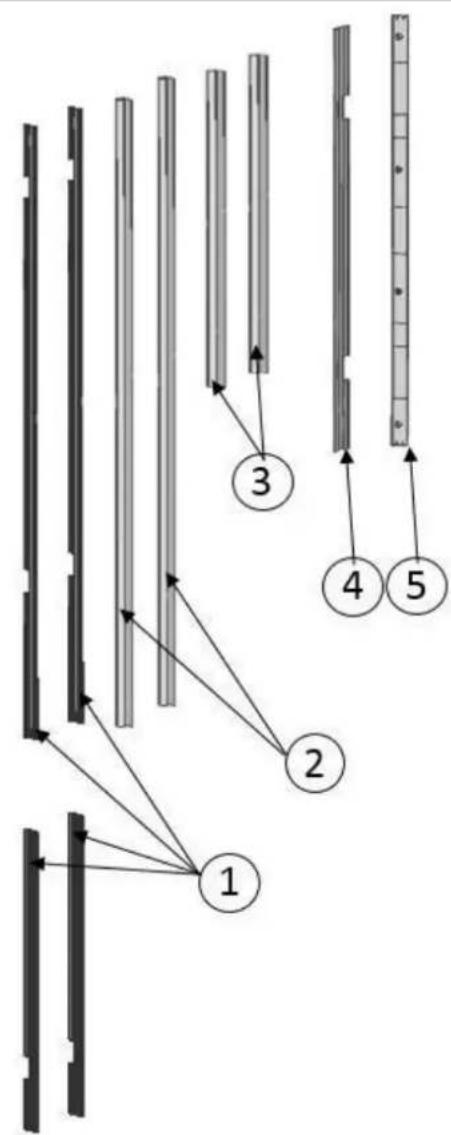

Entfernen von Steckern an der Rückwand 13

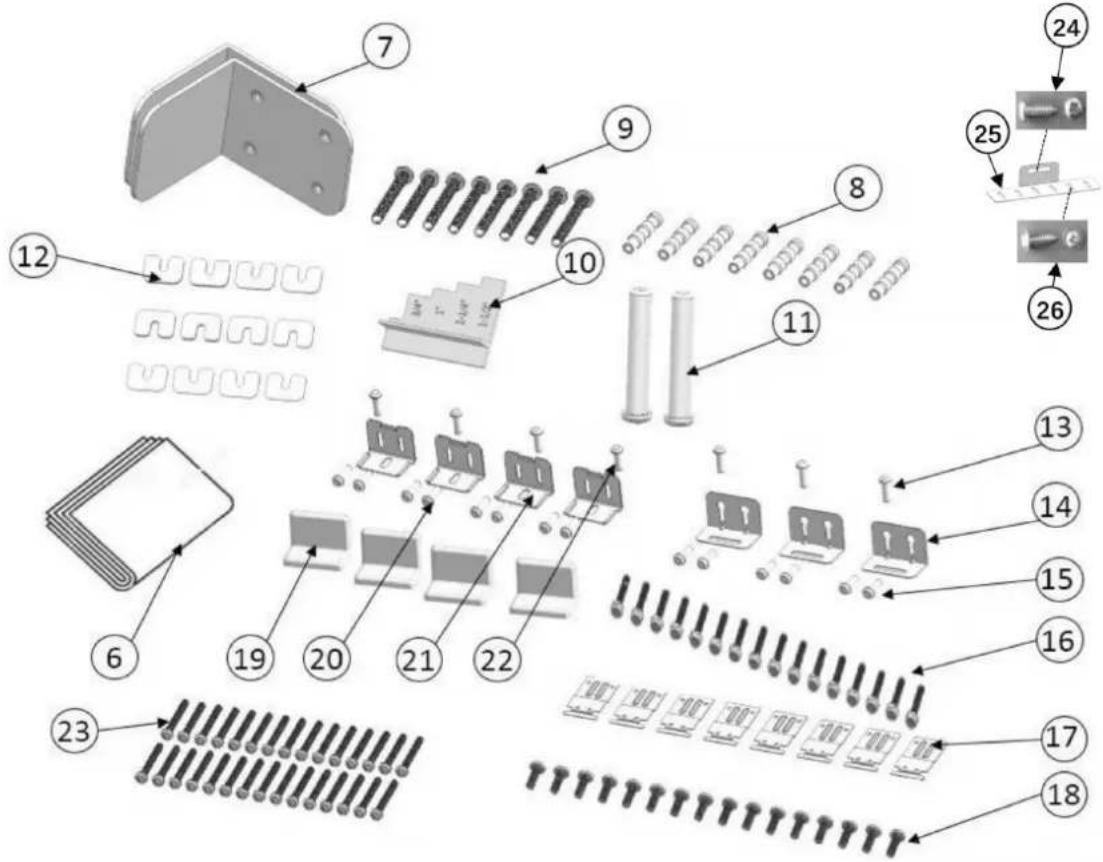

Entfernen von Montageteilen im Gefrierfach 14

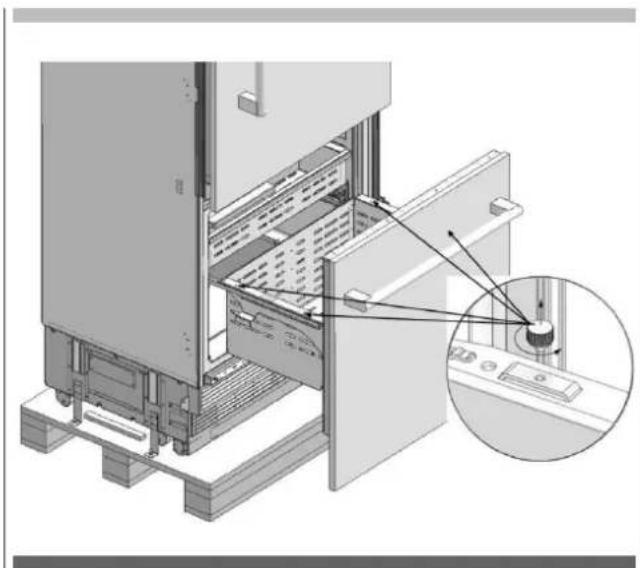

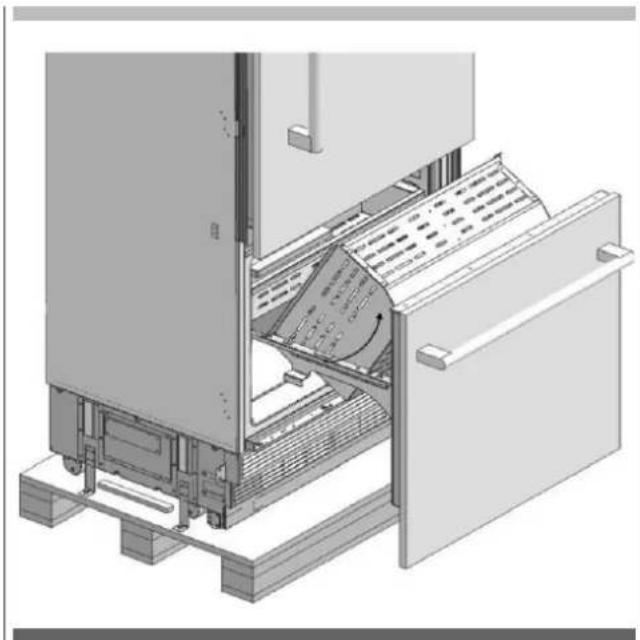

Herausnehmer des Gemüsefachs des Gefrierfachs 15

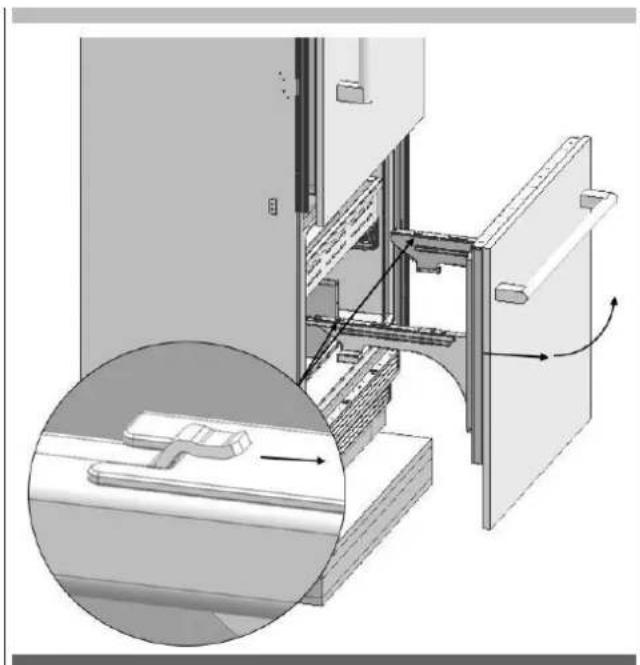

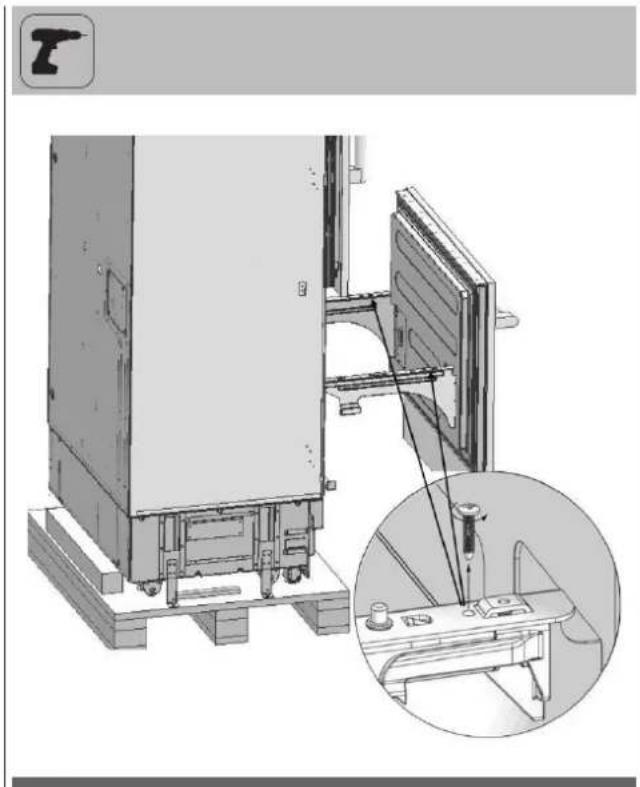

Abnehmer der Gefrierfachtur 15

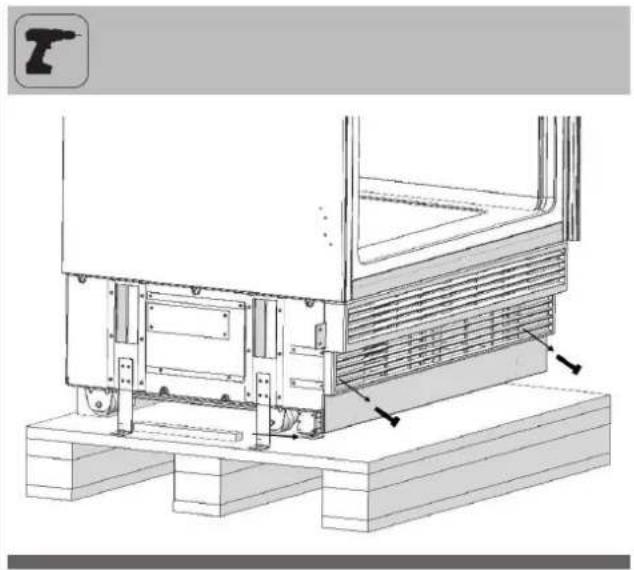

Entfernen der unteren Baugruppe der Belüftungsöffnung 16

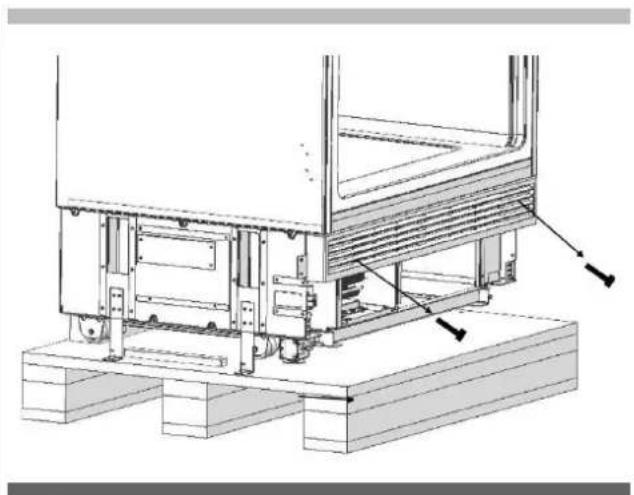

Entfernen des oberen Teils der Belüftungsöffnung 16
VOR DER INSTALLATION 17

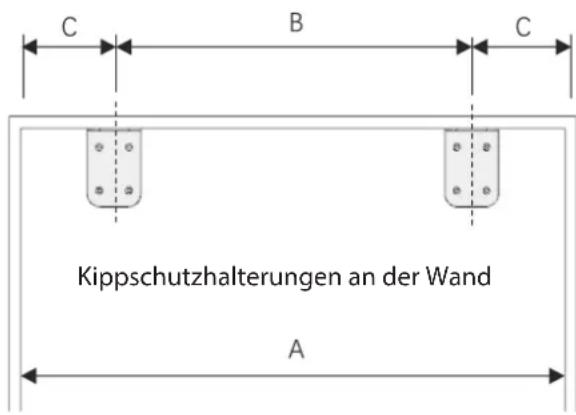

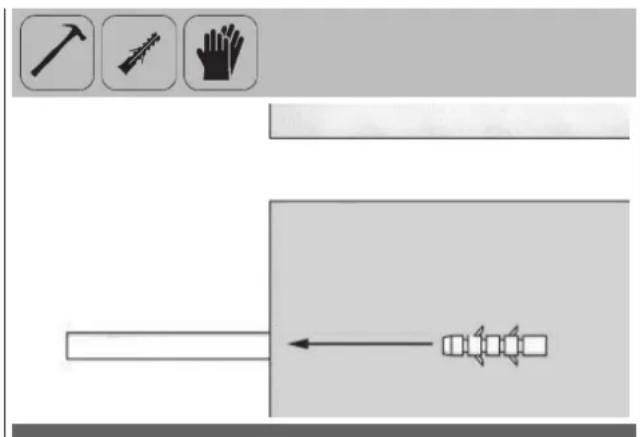

Montage der Kippschutzhalterungen 17

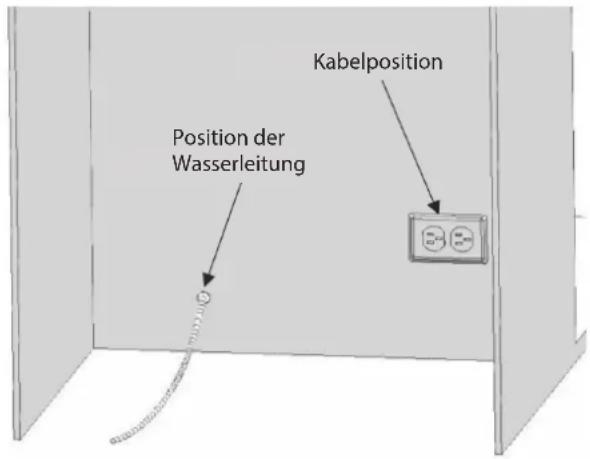

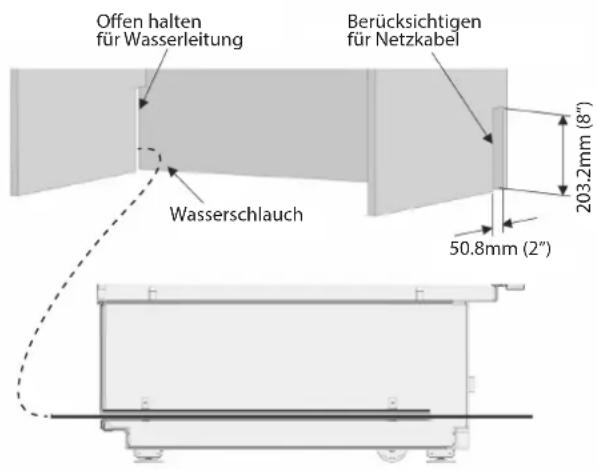

Vorbereiten des Wasserschlauchs und des Netzsteckers 18
EINBAU IN DEN SCHRANK 19

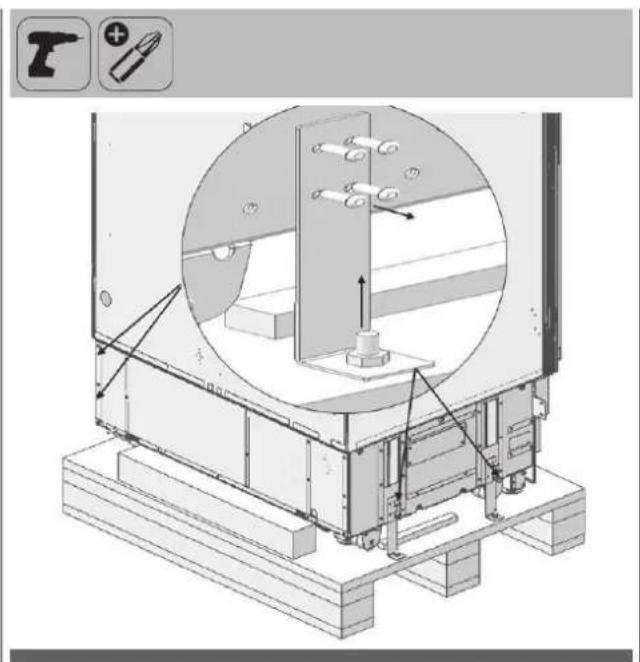

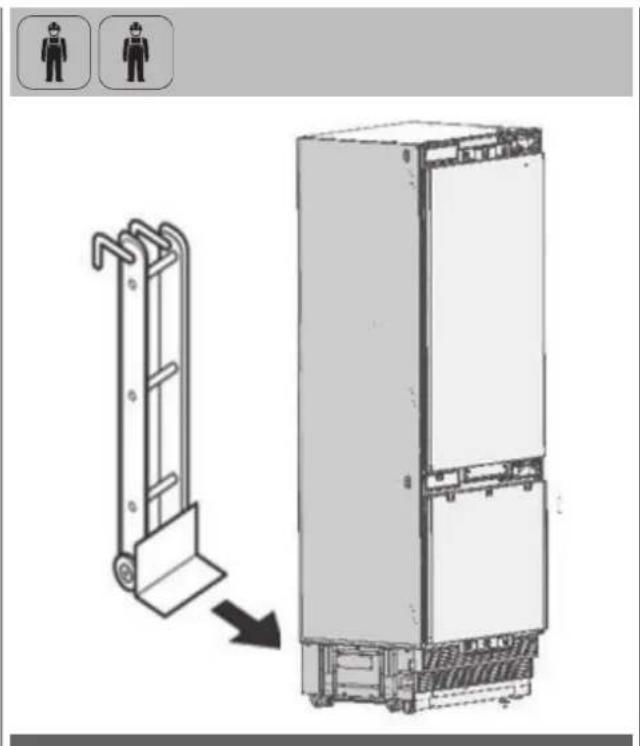

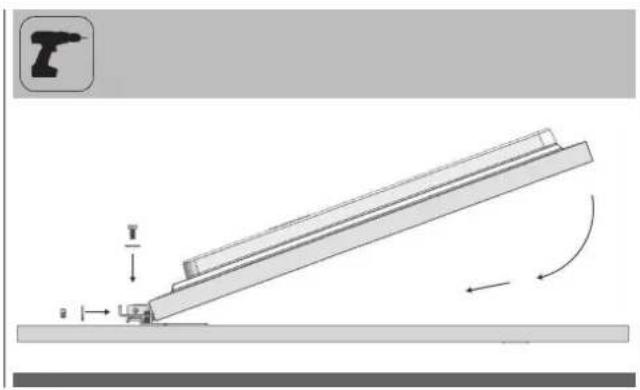

Abnehmer des Kuhlschranks von der Holzpalette 19

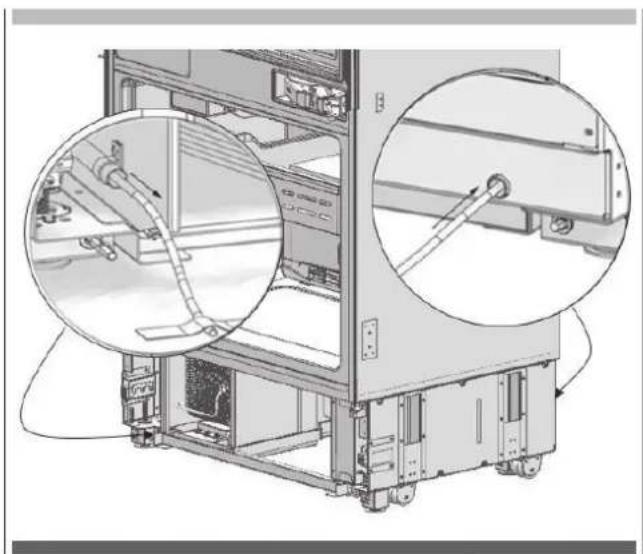

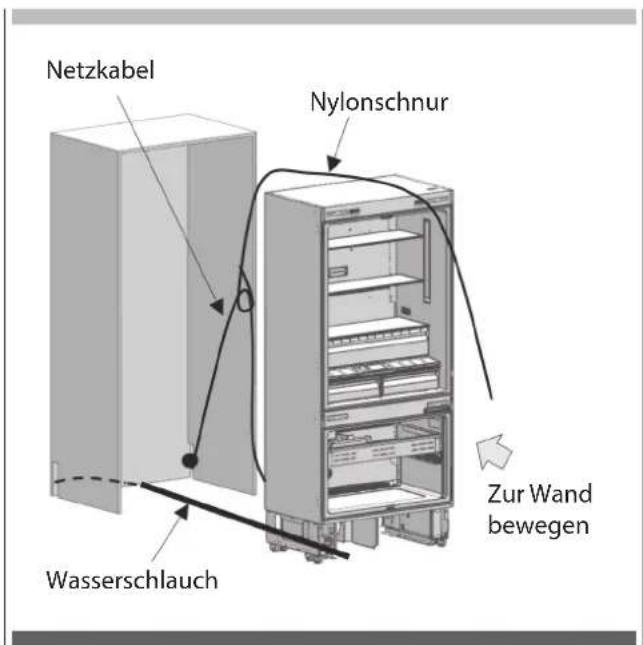

Aufstellen des Kuhlschranks in den Schrank 19

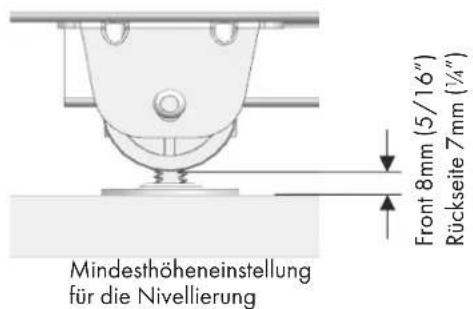

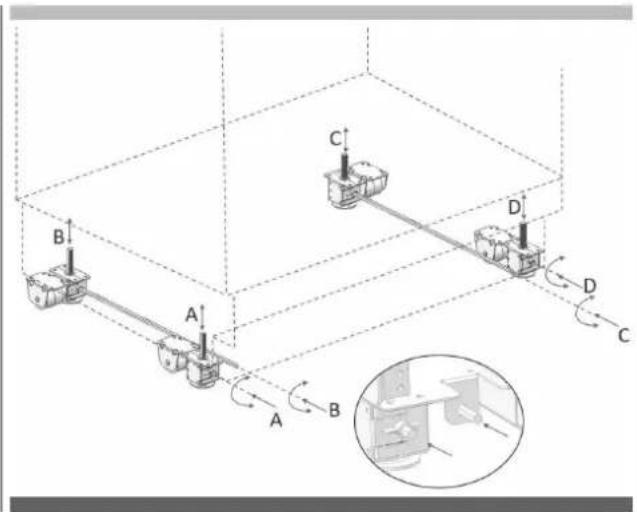

Einstellen der Höhe des Kühlschranks im Schrank 21

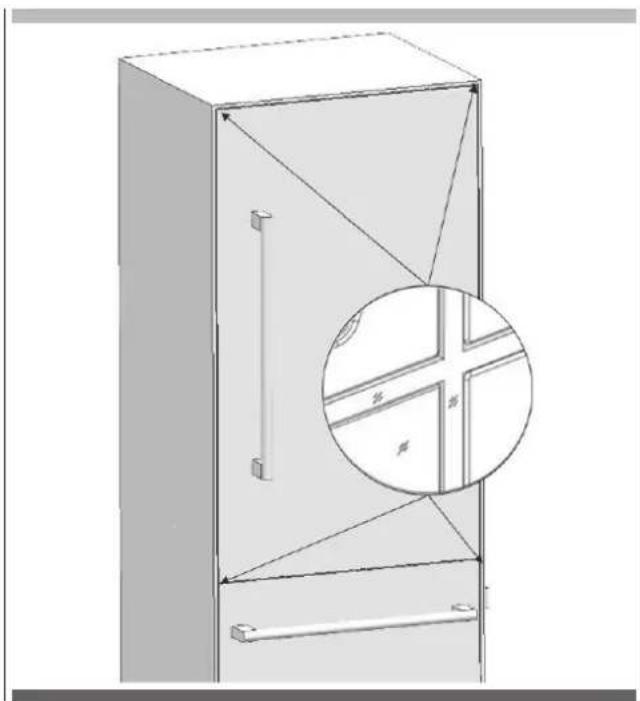

Einstellen des Kuhlschranks entsprechend dem Schrankflansch 21
Anschrauben der Seitenhalterungen 22
Anschrauben der oberen Halterung 23
INHALTSVERZEICHNIS SEITE
EINBAU DER SCHRANKUNTERSEITE 24

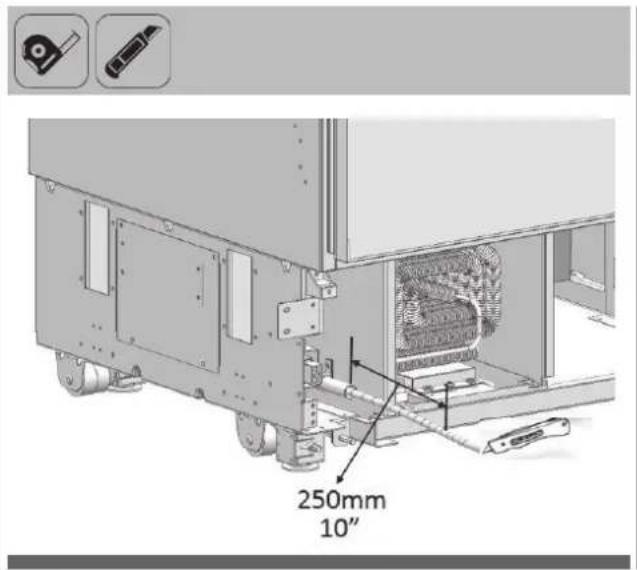

Wasseranschluss 24

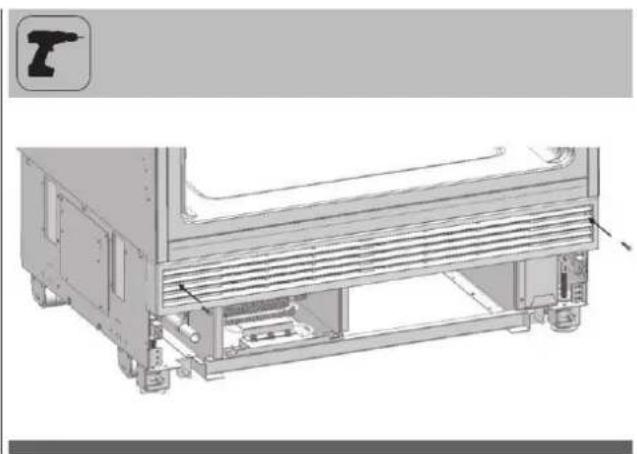

AnbringendesoberenTeilsderBelfuftungssoffnung 24

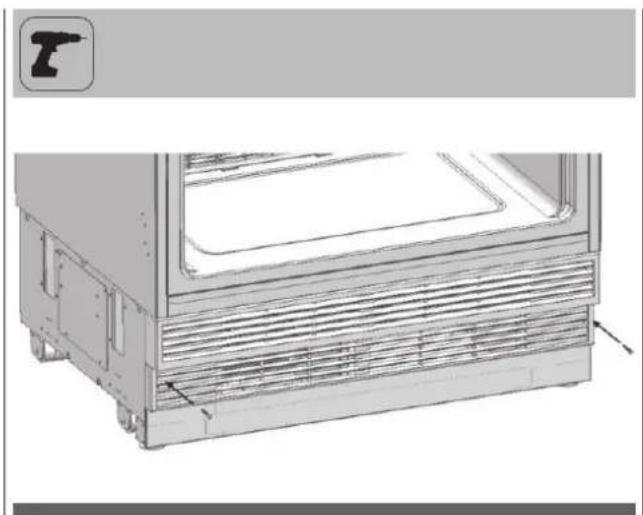

Anbringend unteren Baugruppe der Beluftungsoffnung 25

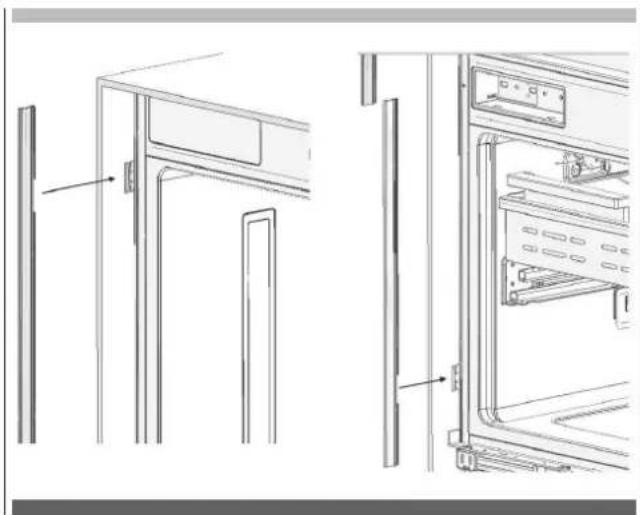

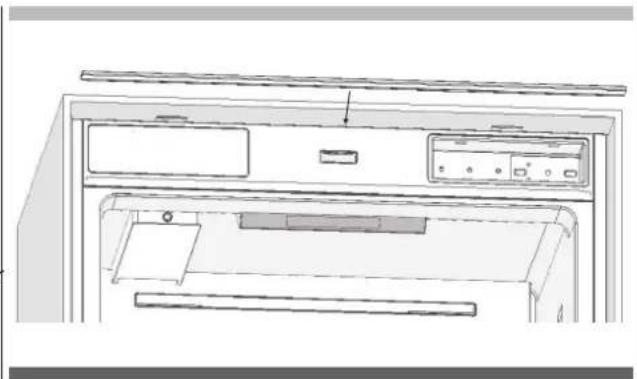

AnbringenderZierteile 25
VORBEREITUNG DER MOBELTÜR 26

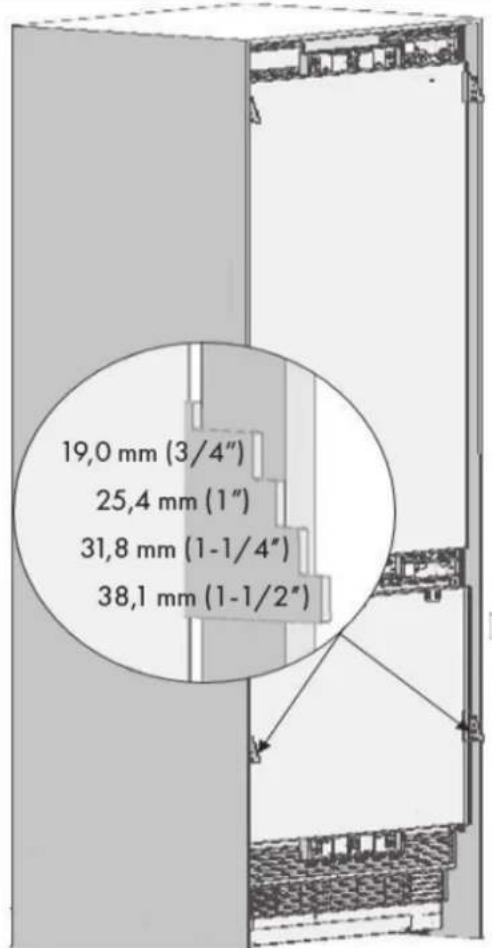

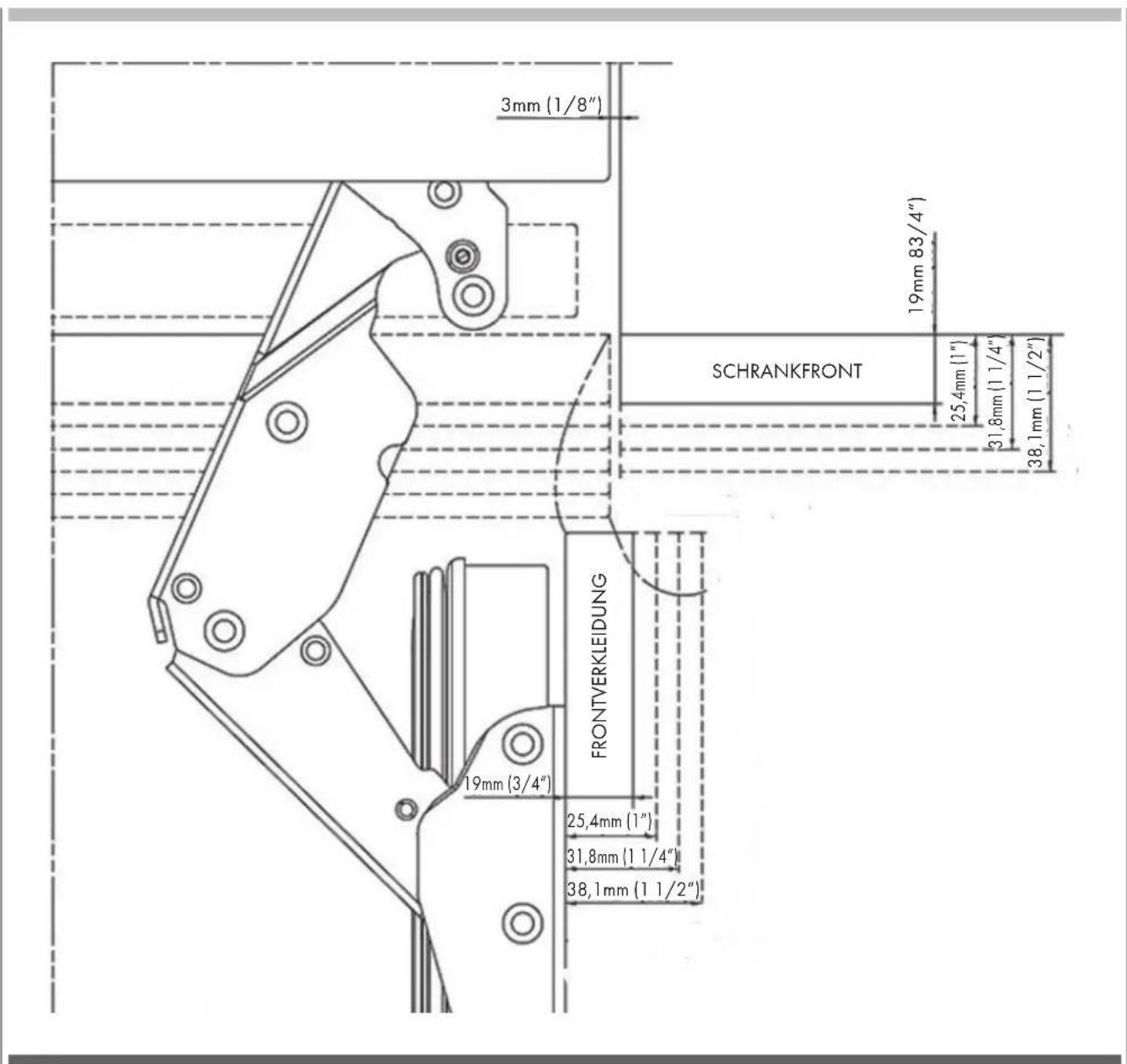

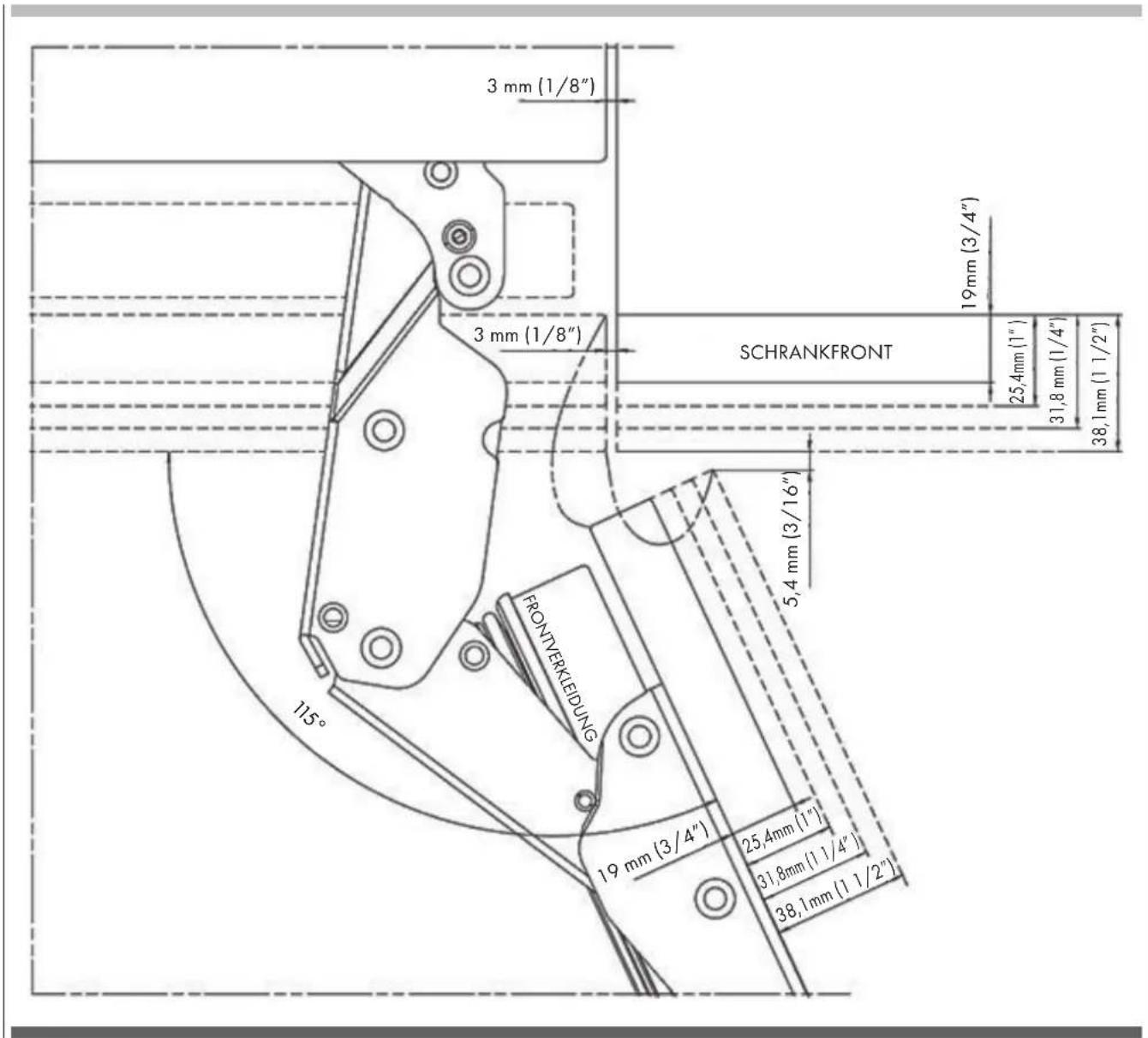

Wahl der Tursärke 26

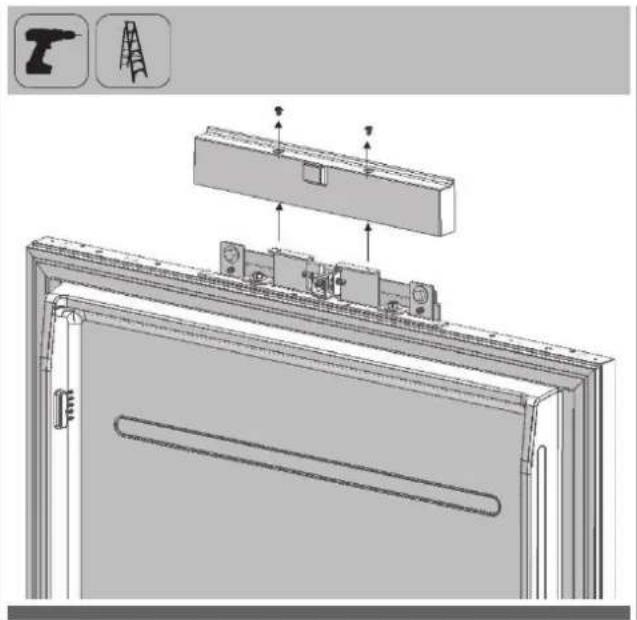

Abnehmer der Mechanismusabdeckungen 28

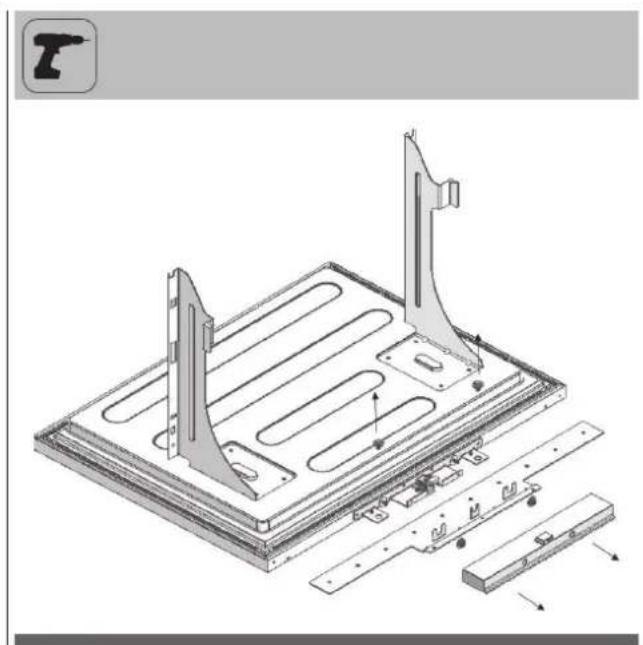

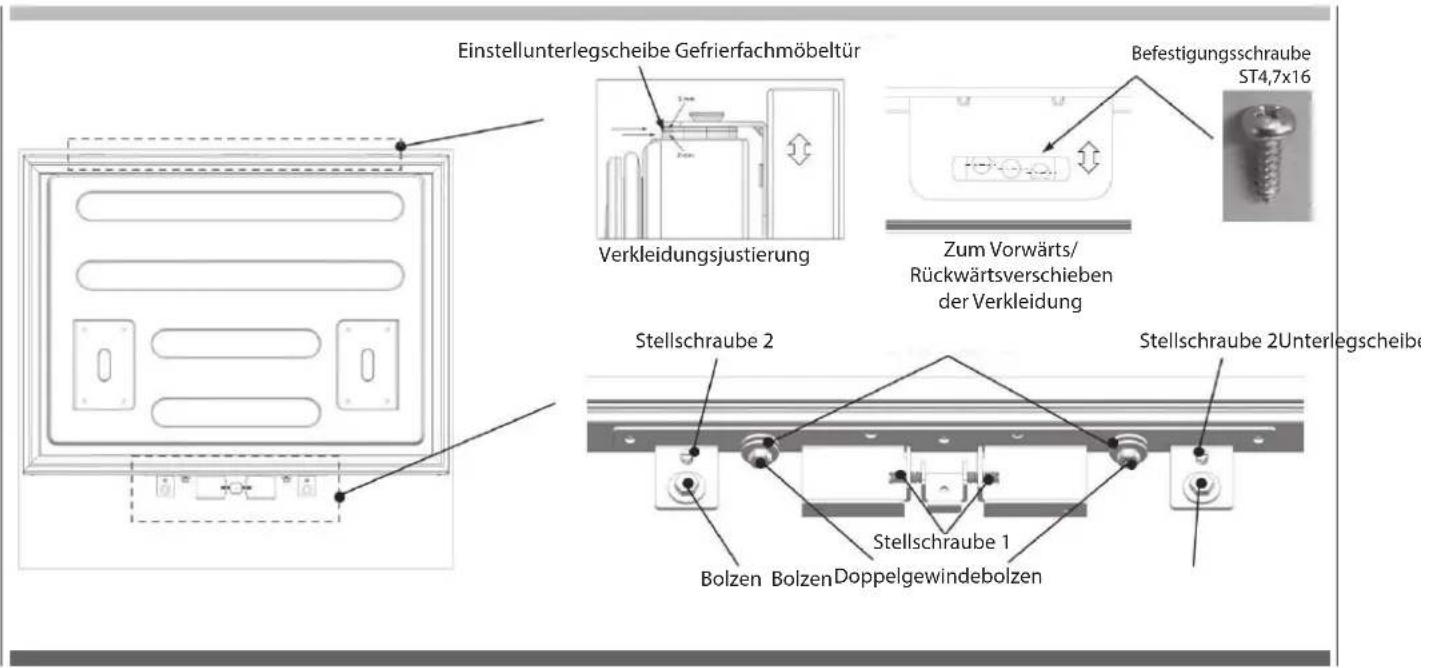

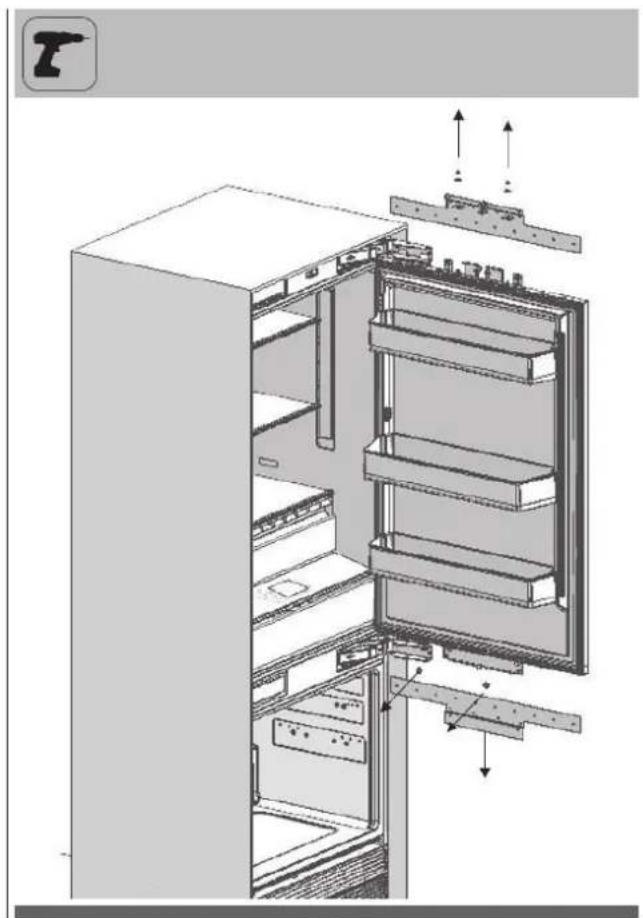

Entfernen der Verstellmechanismen für die Verkleidung des Kühlschranks 28

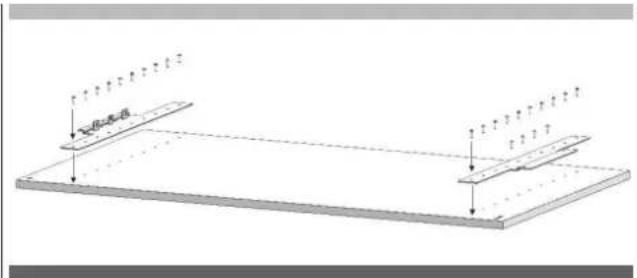

Vorbereiten der Mobeltur 29
Vorbereiten der Kuhlschrankmobeltur 29

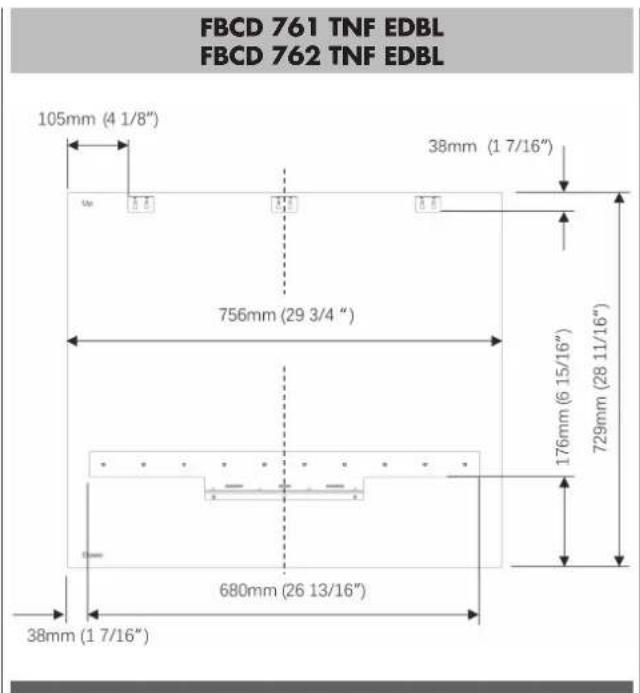

Vorbereiten der Gefrierfachmöbeltür 30

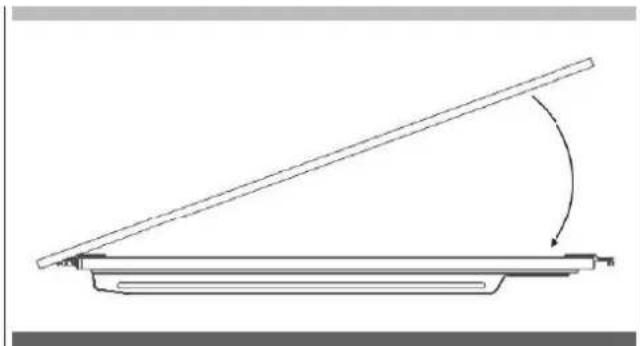

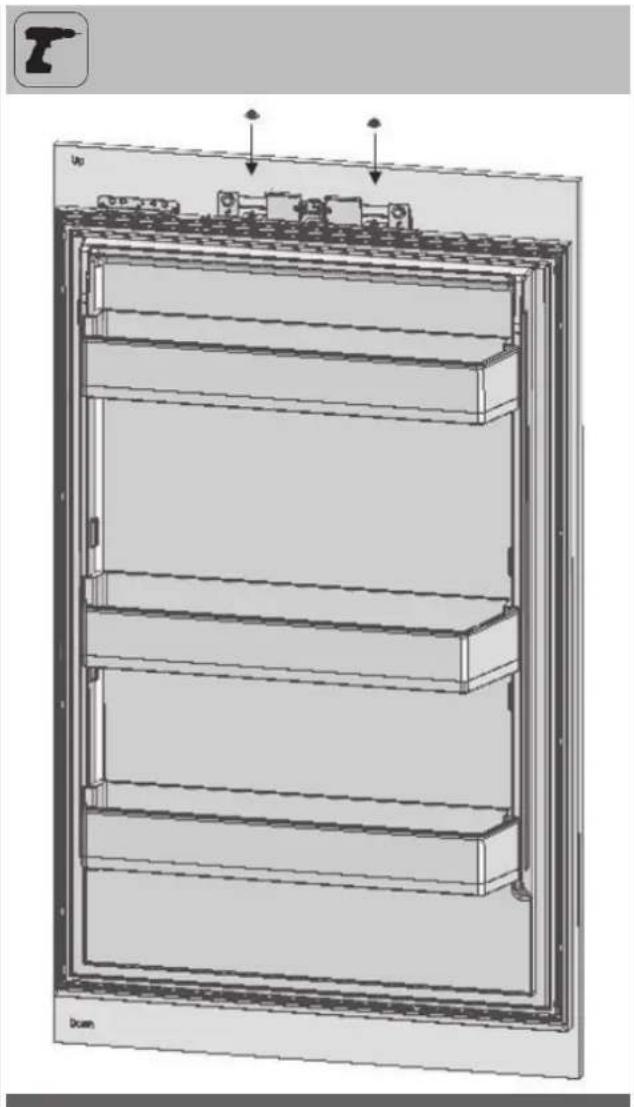

Einbau der Kuhlschrankmobeltur 31

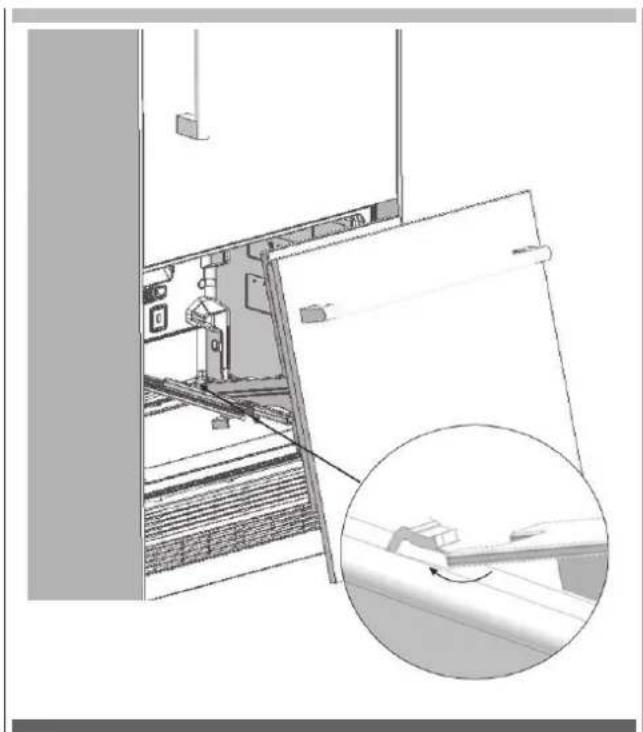

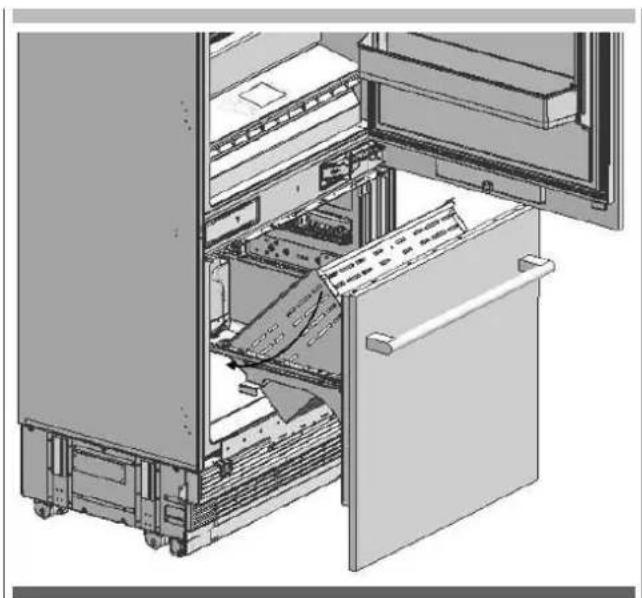

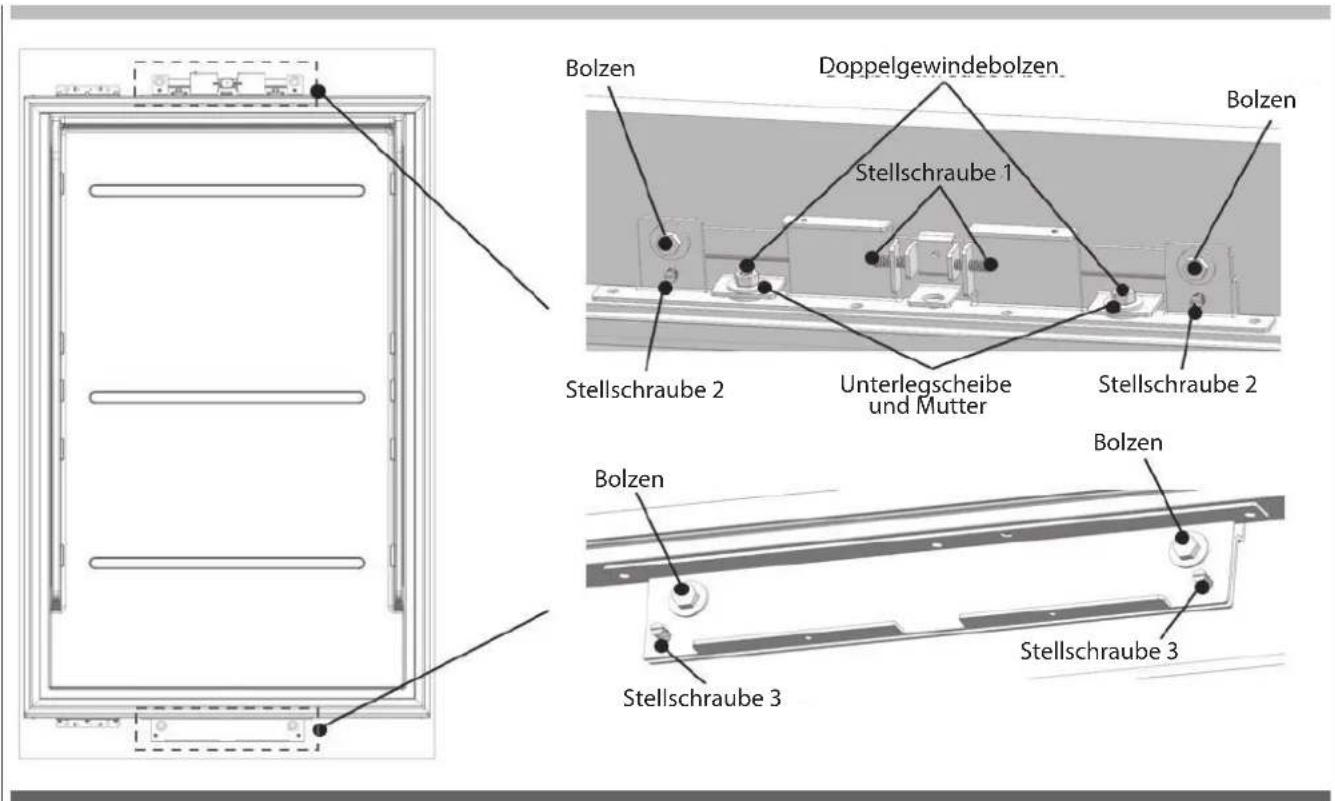

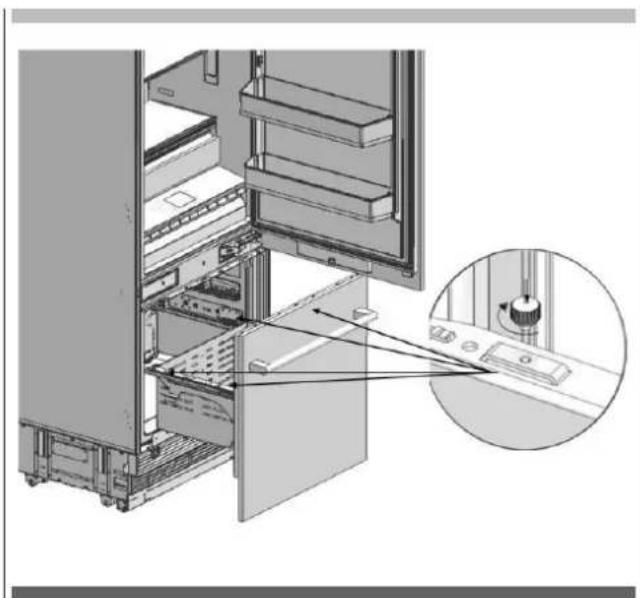

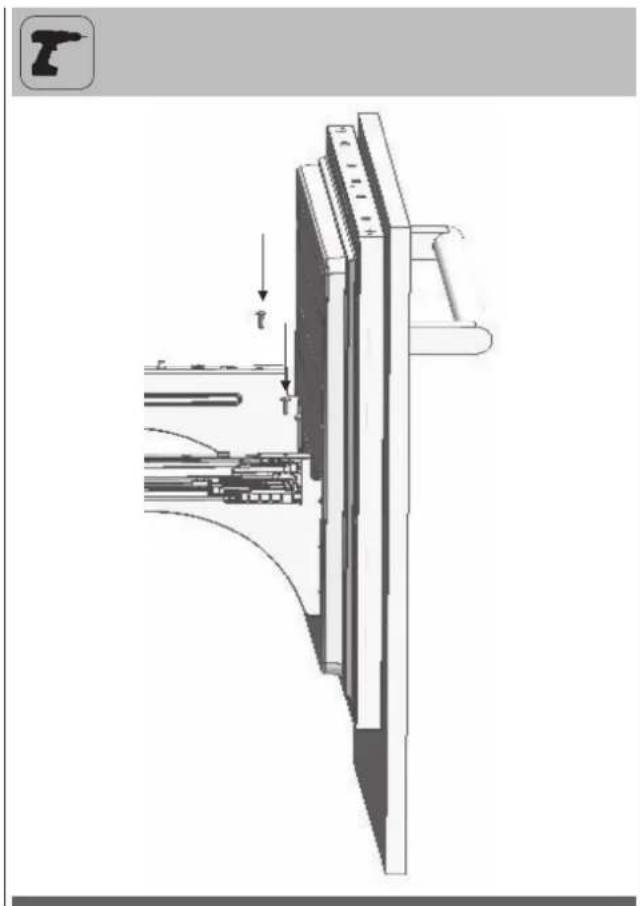

Einbau der Gefrierfachmöbeltur 33
EINSTELLENDER SCHARNIERE 36

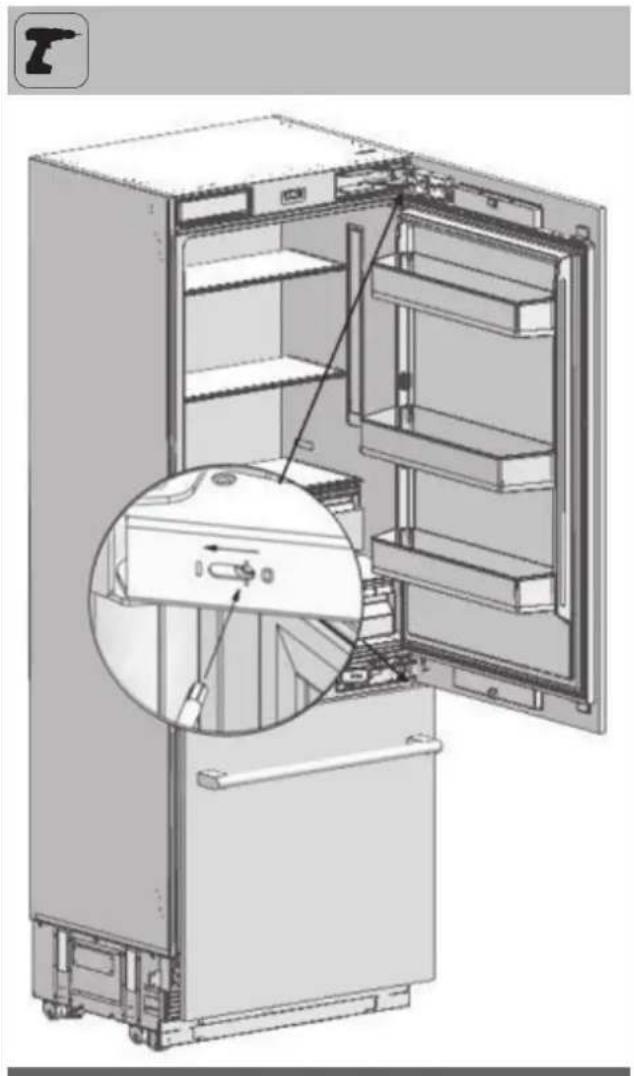

Einstellen der Harte der Scharniere 36
ÄNDERN DER RICHTUNG DER GEFRIERFACHTÜR 37

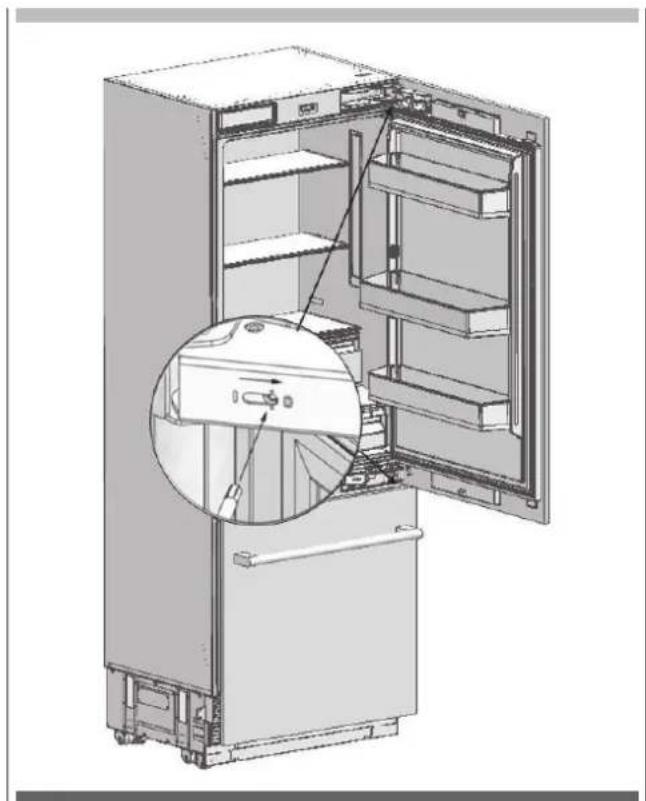

Entfern der verkleideten Gefrierfachtur 37
Herausnehmen und Vorbereiten der Kuhlschrankinnentur 39

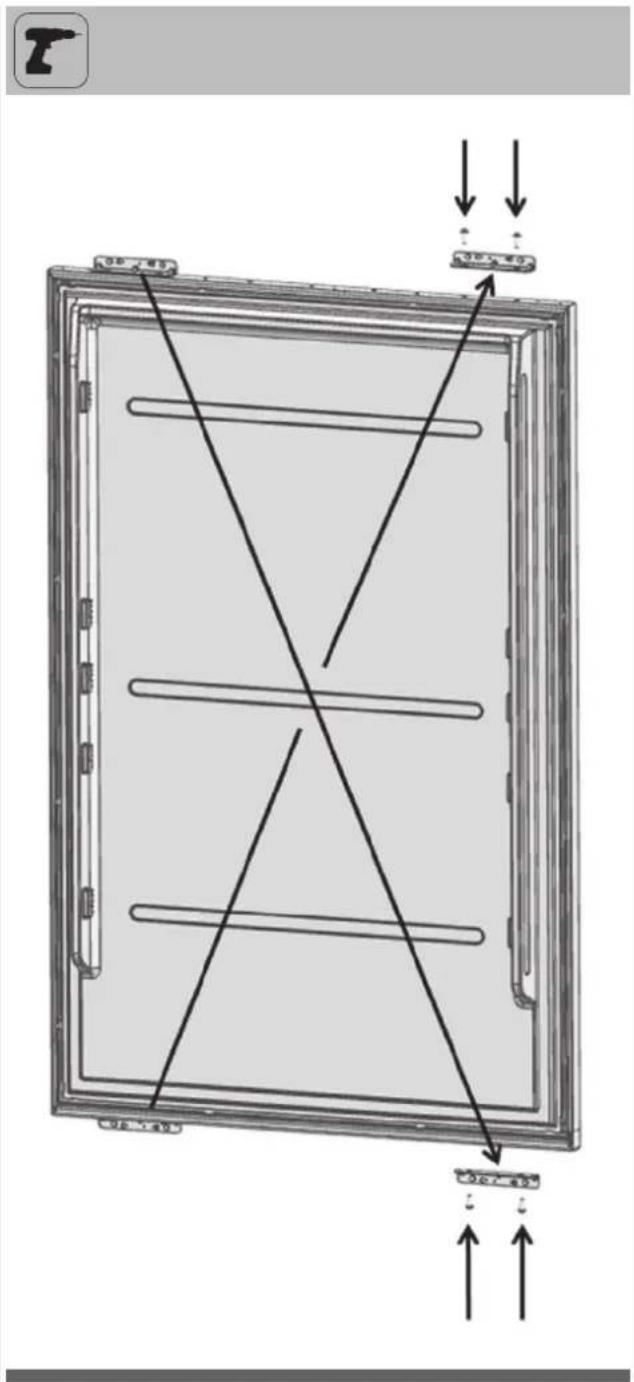

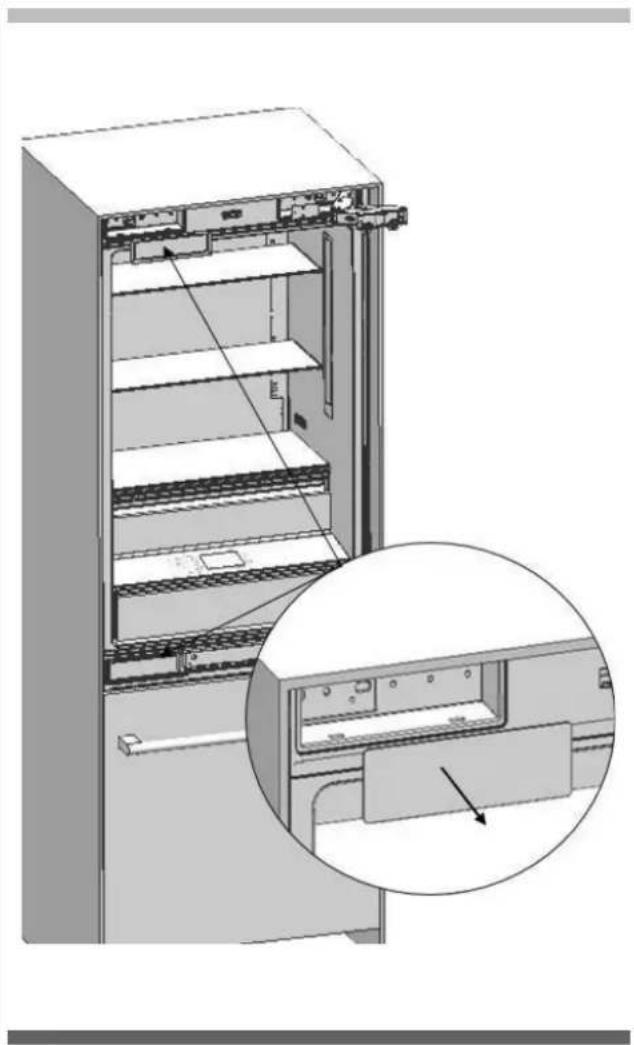

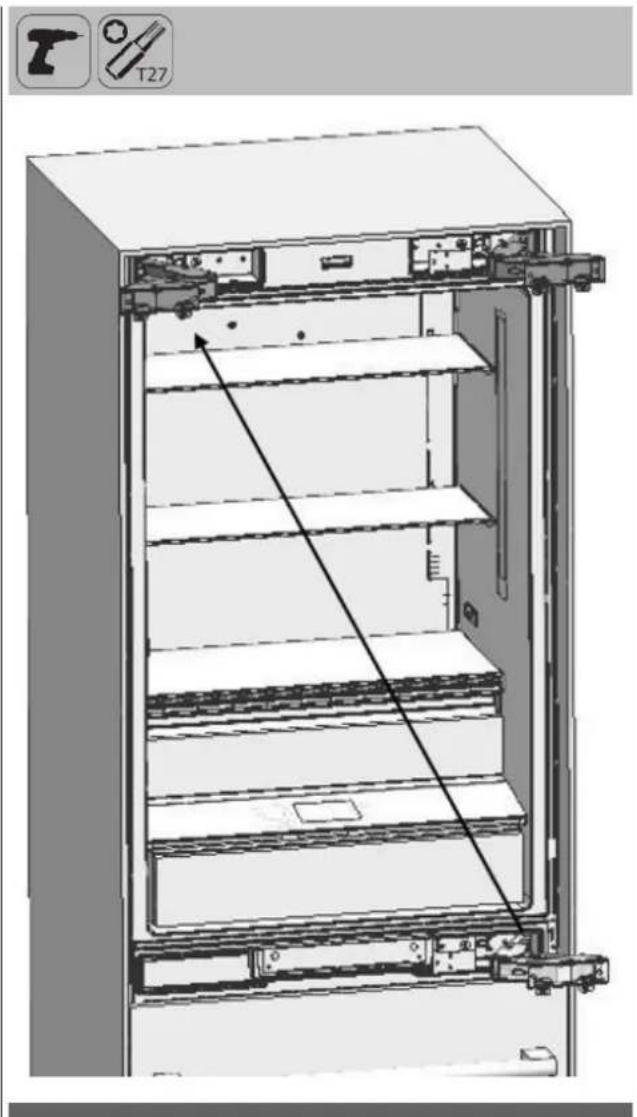

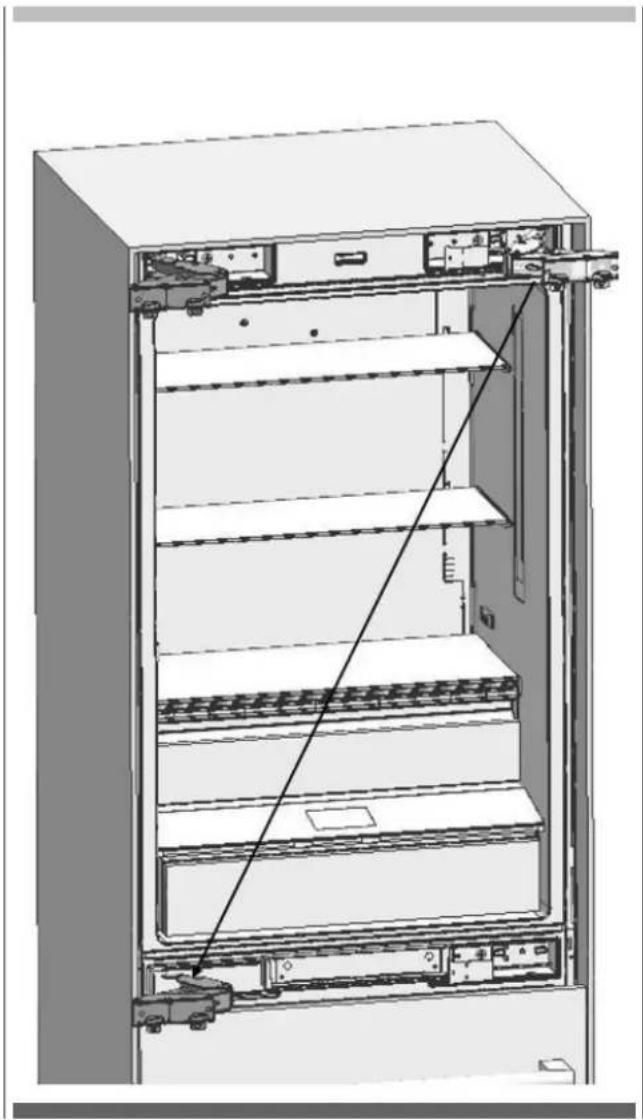

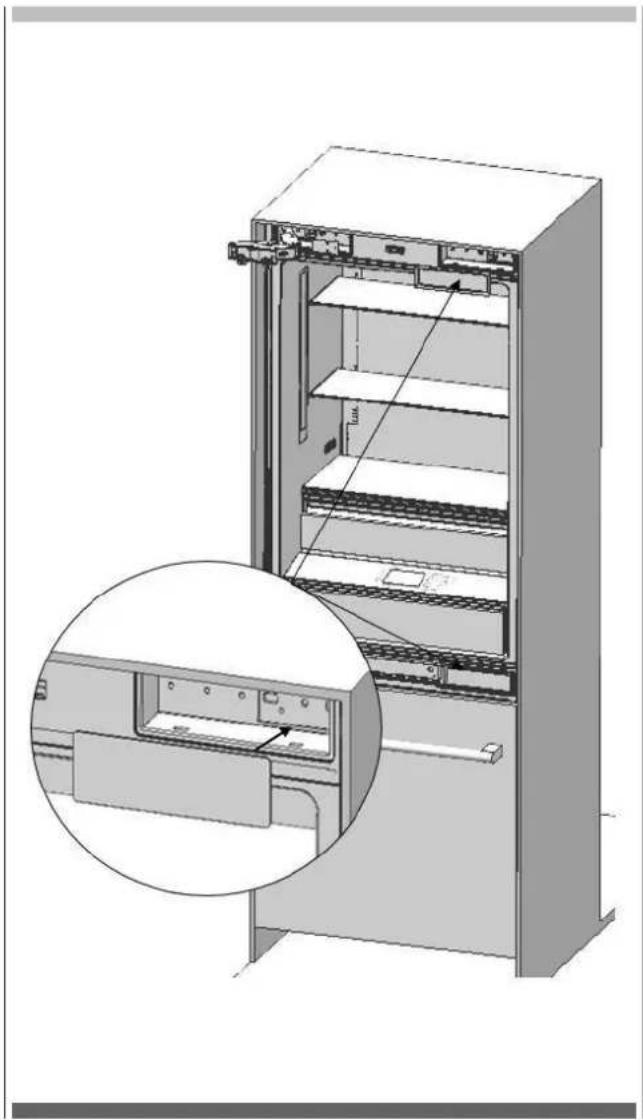

Auswechseln der Scharniere 40

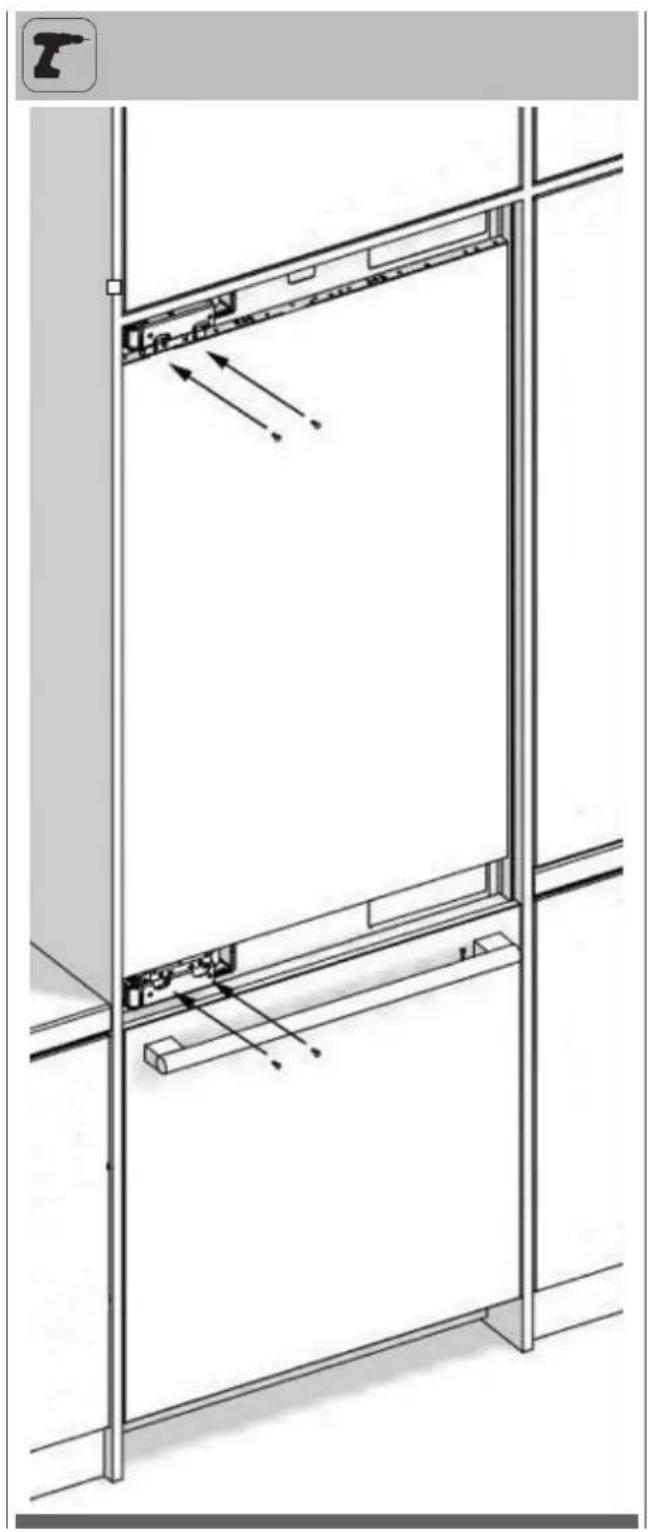

Einbau der PU-Tur des Gefrierfachs 42
Symbole und ihre Bedeutungen
In der Installationsanleitung werden die folgenden Symbole verwendet.
| i | Wichtige Informationen oder nützliche Tipps zur Verwendung |
| ! | WARNUNG: Bedingungen, die das Gerät oder seine Betriebsfunktionen beschädigen konnten |
| ! | ACHTUNG: Bedingungen mit der Gefahr schwerer Verletzungen |
| 4 | Bedingungen mit Stromschlaggefahr |
| Die Verpackungsmaterialien des Geräts wurden aus niederverwertbaren Materialien hergestellt, die den nationalen Umweltvorschriften entsprechen. |
Entsorgen der Verpackungsmaterialien
Die Verpackung wurde entwickelt, um das Gerät während des Transports zu schützen.
Die für das Gerät verwendeten Verpackungsmaterialien schaden der Natur bei der Entsorgung nicht und müssen recycliert werden.
Alle Kunststoffverpackungen, Tuten usw. müssen sichere entsorgt und außerhalb der Reichweite von Kindern aufbewahrt werden.itte geben Sie die Verpackung an ihren Handler zurück.

WARNING
Dieses Installationshandbuch wurde erstellt, um die Installationsteams zu unterstützen. Das mit dem Gerät gefelte Benutzerhandbuch muss ebenfalls berücksichtigt werden.
Wenn Sie die Warnhinweise in dieser Anleitung nicht beachten, können Sie sich ernsthaft verletzen und Ihr Gerät kann beschädigt werden.itte lessen Sie das Folgende sorgfältig durch.

WARNING
Kältemittel R600a
Dieses Gerät enthalt das Isobutan-Kältemittel R600a, ein sehr umweltfreundliches Erdgas. Es ist jedoch auch entflammbar.itte beachten Sie die unter aufgeführten Warnhinweise:
- Wenn das Gerät waagerecht transportiert wurde, müssen Sie mindestens vier Stunden warten, bevör Sie es an die Steckdose anschließen.
Die folgenden Anweisungen müssen für die Installation befolgt werden:
Die Abmessungen des Installationsbereichs müssen geeignet sein.
Die Abmessungen, Eigenschaften und Position des Objeks, das zur Unterstützung und Befestigung des Geräts auf dieser Flächwe verwendet wird, müssen geeignet sein. - Die Mindestabstände zwischen den Geräteilen und den umgebenden Strukturern müssen angemessen sein.
- Die Mindestabmessungen und die richtige Anordnung der Lufthungsoffnungen müssen beachtet werden.
- Das Gerät muss an das Stromnetz angeschlossen werden und die entsprechenden Anschlüsse der anderen Komponenten müssen geeignet sein.
- Das Gerät muss nach der Installation vom Stromnetz getrennt werden können.
Die Steckdose oder Sicherung muss zuganglich sein, um das Gerät vom Strom zunehmen. - Verlängerungskabel oder nicht geerdete (zweipolige) Adapter)durfen nicht verwendet werden.

ACHTUNG
Bei der Installation des Geräts müssen Sie Handschuhe und einen Augenschutzragen.
Sie müssen auch Maßnahmen gegen den hohen Lärmpiegel ergreifen, wenn Sie den Boden bohren oder eine Bohrmsachine verwenden.
Vergewissern Sie sich, dass Ihr Gerät für Ihr örtliches Stromnetz geeignet ist.
Das Gerät muss von einem qualifizierten Techniker gemäß den Installationsanweisungen installiert werden.

WARNING
Das Gerät kann umkippen, da esrecht schwer ist. Aus thisem Grund müssen Vorsichtsmaßnahmen gegen das Umkippen getroffen werden.
Die Türen des Geräts müssen bis zum Erreichen des Bestimmungsortes geschlossen gehalten werden und es muss gemäß der Installationsanleitung transportiert werden.
Klimaklasse
| Klimabereich | Umgebungstemperaturdes Raums | |
| SN | Zwischen +10°C (50°F)und +32°C (90°F) | Dieses Gerät wurdefür die Verwendung inbestimmten Klimazonen(Umgebungstemperaturen)konzipiert. Außerhalbdeses Bereichs darf esnicht verwendet werden. |
| N | Zwischen +16°C (60°F)und +32°C (90°F) | |
| ST | Zwischen +16°C (60°F)und +38°C (110°F) | |
| T | Zwischen +16°C (60°F)und +43°C (120°F) | |
Produktgewicht:
FBCD 761 TNF EDBL
FBCD 762 TNF EDBL
Produktgewicht 164kg (361Ibs)
Tragfähigkeit der Türen
Max. Last
FBCD 761 TNE EDBL
FBCD 762 TNF EDBL
Befolgen Sie die nochstehenden Anweisungen:
-
Der Boden, auf dem das Gerät installiert wird, muss mindestens 544 kg (1.200 lbs) tragen können.
-
Der Kuchenboden und die Unterseite des Geräts müssen auf gleicher Höhe liegen. Andernfalls kann es zu Problemen mit der Luftansaugung des Geräts kommt.
-
An der Rückseite und an den Seitenwänden des Aufstellungsortes des Geräts dürfen keine Gegenstände die Installation des Geräts befindern.
Die Steckdose muss sich an der richtigen Stelle befinden.
Die Abmessungen des Möbelstücks, in dem das Gerät aufgestellt werden soll, müssen genau mit den in der Anleitung angegebenen Maßen übereinstimmen.
- Stellen Sie das Gerät nicht so auf, dass der Kühlschrank und das Gefrierfach aneinanderhaften. Andernfalls kann es zu Kondensation und Schäden am Gerätkommen. (Detaillierte Informationen finden Sie unter „Doppelschrankinstallation".)
Die Ebenheit des Bodens, auf dem das Gerät installiert wird, muss mit einer Wasserwaga überprüft werden.
- Der Aufstellungssort darfrecht der direkten Sonneneinstrahlung ausgesetzt sein und muss von Wärmequellen, Öfen, Heizkörpern usw. entfernst sein.
Die Umgebungstemperatur muss zwischen 13^ (55^) und 43^ (110F) liegen.
-
Andernfalls kann es zu Funktionstörungen beim Betrieb des Geräts kommt.
-
Wenn es sich nicht vermeiden{lösst, das Gerät in der Nähe einer Wärmequelle aufzustellen, müssen die unter angegebenen Mindestabstände zwischen dem Gerät und der Wärmequelle eingehalten werden:
-
3cm (11 / 4^ ) von Elektroherden oder Öfen
30 cm (12") von gas- oder brennstoffbetriebenen Kochfeldern oder Öfen
Bitte beachten Sie die folgenden Regeln:
Die Steckdose oder Sicherung muss im Notfall weniger zugänglich sein und darauf nicht hinter dem Gerät versteckt sein.
-
Stecker oder Kabel)durfen die Rückseite des Geräts nicht berühren. Andernfalls konnen sie durch die Vibrationen des Geräts beschädigt werden.
-
Schlieben Sie die Stecker anderer Geräte nicht hinter thisem Gerät an. Bei hoher Luftfeuchtigkeit am Aufstellungssort des Geräts kann es zu Korrosion an der Außenfläche des Geräts kommt. Halten Sie den Aufstellungsraum trocken und gut gereinigt, um Korrosion zu vermeiden.
So vermeiden Sie eine Stromschlaggefahr:
- Schlieben Sie den Stecker an eine geerdete dreipolige Steckdose an.
- Entfernen Sie nicht den Erdungsanschluss des Steckers.
- Verwenden Sie keine Adapter.
- Verwenden Sie keine Verlängerungskabel.

ACHTUNG
Die Missachtung dieser Anweisungen kann zu Tod, Brand oder Stromschlag führen. Das Anschlieben des Erdungsleiters des Geräts an einer ungeeigneten Stelle kann zu einem Stromschlag führen.itte lessen Sie die Erdung von einem qualifizierten Elektriker oder Servicetechniker überprüfen, wenn Sie Zweifel an der ordnungsgemäßen Erdung des Geräts haben.
Installation, Reparatur und andere Verfahren, die von nicht qualifizierten Personen durchgeführt werden, konnen Gefahren verursachen. Vergewisern Sie sich vor der Installation des Geräts, dass die auf dem Typenschild angegebenen Parameter für Spannung, Last und Stromstärke mit dem Stromnetz in Ihr hem Haus übereinstimmen.
Das Gerät wird mit einem Stecker und einem Netzkabel gefleiert, das für den Anschluss an eine Stromversorgung mit 220-240 V 50/60 HzVBorbereitet ist. Das Gerät muss an eine dreipolige Steckdose angeschlossen werden. Der Steckerarf nur von einem autorisierten Elektriker installiert werden.
Wenn die elektrische Verkabelung oder die Stromversorgung des Hauses geändert werden muss, müssen die erforderlichen Arbeiten von einem qualifizierten Elektriker durchgeführt werden.

ACHTUNG
Stellen Sie ihren Kühlschrank nicht auf:
InoffenenBereichen
In Umgebungen, in denen Wasser tropf
- In Umgebungen, in denen die Temperatur unter 0^ (55°F) liegt
Möbel:
Vergewisern Sie sich, dass die Möbel, auf denen Sie das Gerät aufstellen werden, sicher in ihrer Kuche montiert sind. Ihr Möbel mussen ordnungsgemäß und mit geeigneten Anschlüssen mit dem Boden und der Wand verbunden sein.

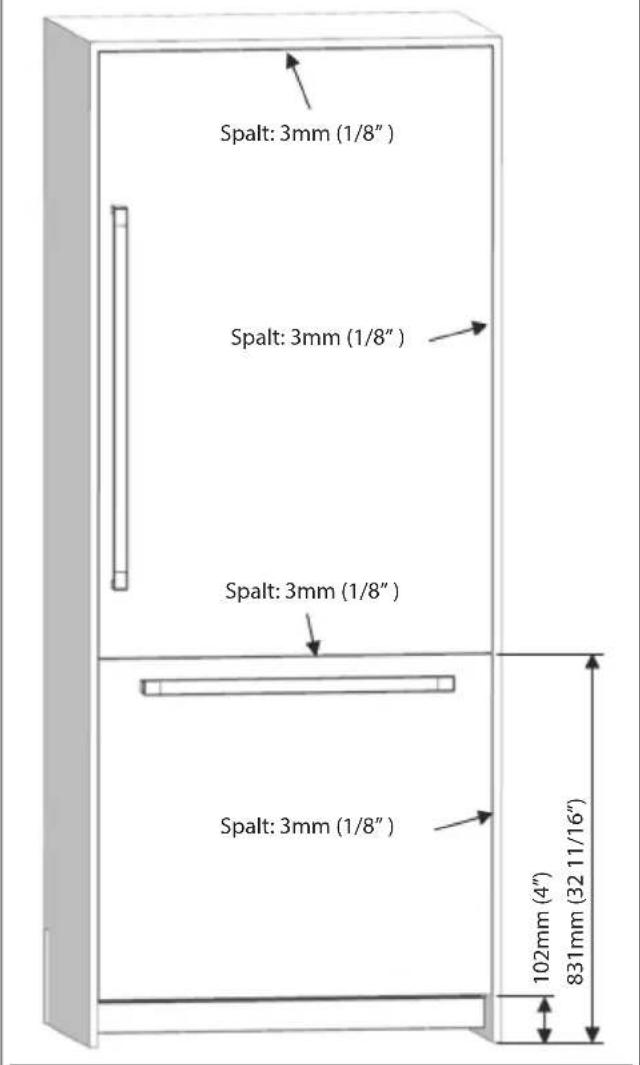

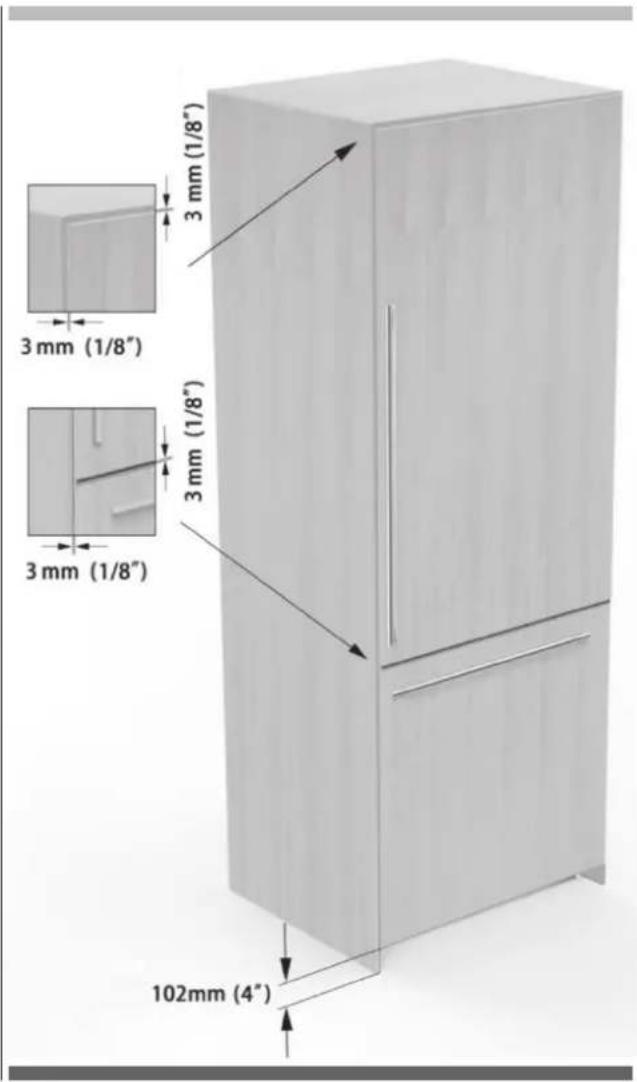

Um eine optimale Installation zu gewährleisten, müssen die Abstände zwischen den Möbeln und dem Gerät den in der Installationsanleitung angegebenen Werten entsprechen.
Die Seitenwände müssen frei von Abstandsläche sein und eine ebene Oberfläche aufweisen. Die Seitenwände須sen eine Mindeststärke von 16mm (5 / 8^ ) aufweisen.

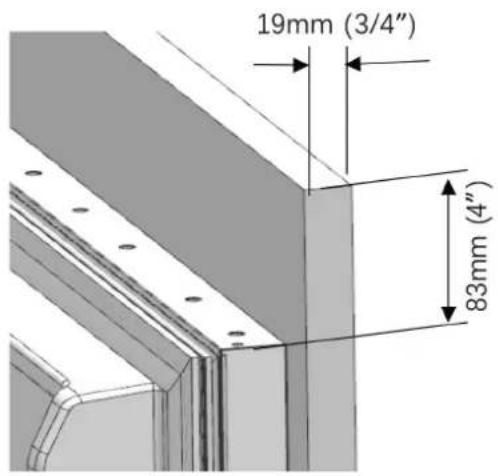

Die Mindeststärke der am Gerät zu befestigenden Türen muss 19 mm (3/4^) betragen.

ACHTUNG
Es ist möglich, einen Turverkleidungssatz aus Edelstahl zu erwerben.
Belüftung:
Die Beluftungsöffnungen, durch die die Luft in das Gerät ein und austritt, darüber nicht blockiert oder verstoptf werden. Außen dem müssen Sie diese Öffnungen regelmäßig von Staub und Schmutz befren, der sich dört angesammelt hat.
Elektrischer Anschluss:
- Verwenden Sie niemals ein Verlängerungskabel.
- Die Steckdose muss unbedingt geerdet sein und von einer autorisierten Person überprüft werden.
Die Verlegung der elektrischen Leitungen muss den im Handbuch angegebenen Maßen entsprechen.

ACHTUNG
STROMSCHLAGGEFAHR
Eine elektrische Erdung ist erforderlich. Dieses Gerät ist mit einem dreipoligen Stecker ausgestattet, um Sie vor möglichen Stromschlügen zu schützen.
- Entfernen Sie den runden Erdungsanschluss nicht vom Stecker.
- Verwenden Sie keine zweipoligen Erdungsadapter.
- Verwenden Sie keine Veränderungskabel, um das Gerät unter Spannung zu setzen.

ACHTUNG
Schlieben Sie das Erdungskabel nicht an die Gasleitung an.
Bitte lassen Sie die Erdung von einem qualifizierten Elektriker uberprüfen, wenn Sie sich über die Erdung des Geräts nicht
sicher sind. Installieren Sie keine Sicherung am Nullleiter oder am Erdungskreis.

WARNING
Bitte warten Sie drei bis sechs Stunden, bevor Sie das Geräte einschalten, um es vor möglichn Schäden zu schützen. Auf diese Weise werden das Kätemittel und die Schmiermittel im System ausgeglichen.
Wasseranschluss
- Der Druck des Leitungswassers muss mit den im Handbuch angegebenen Werten übereinstimmen.
- Der Standort der Wasseranlage muss den im Handbuch angegebenen Maßen entsprechen.

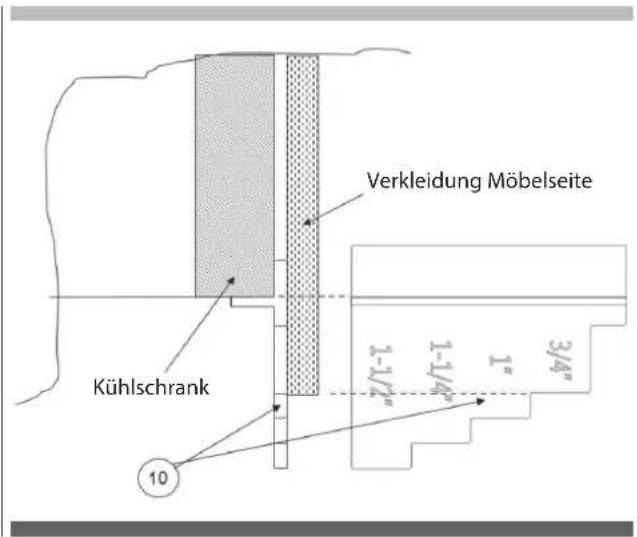

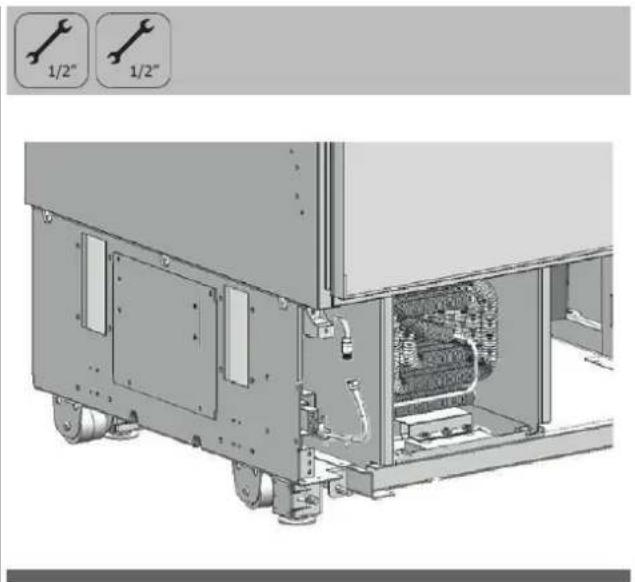

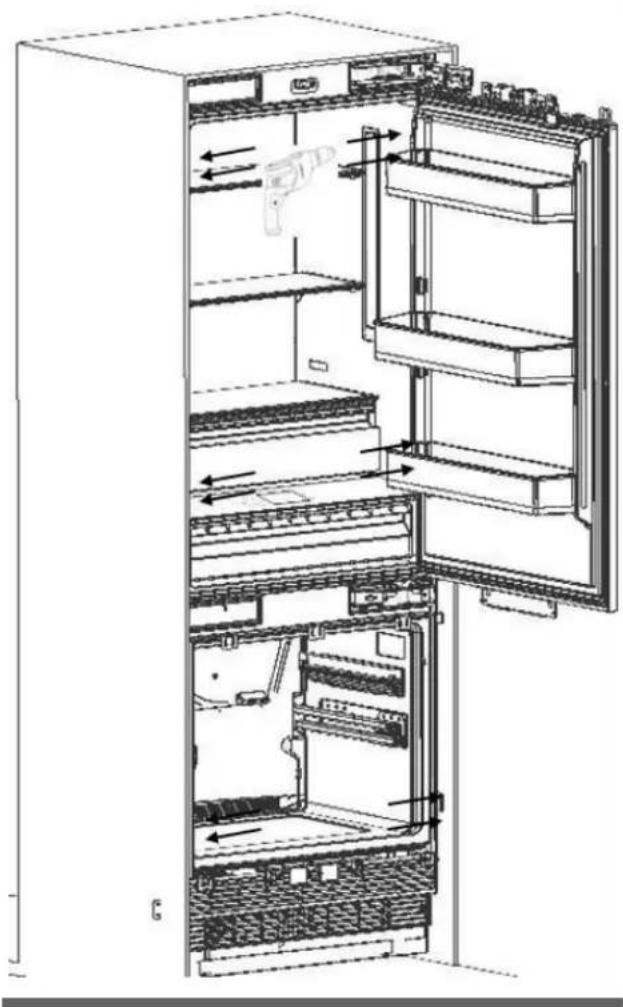

WICHTIGE INFORMATIONEN
Bei Verwendung einer Umkehrsoeine anlage wird ein Bypass für das Wasser filtersystem empfohlen.
Werkzeugliste
Für die Installation des Geräts sind folgende Werkzeuge zu verwenden:

Akkubohrer

Sicherheitsbrillen

1/2"Schraubenschlüssel

Hammer

Leiter

Bohreinsatz 2,4

08,0 Bohreinsatz

Teppichmesser

Sicherheitshandschuhe

Maßband

Sterneinsatz

Schraubenschlüssel flach 1/4"

Wasserwauge

Schubkarre

Klebeband

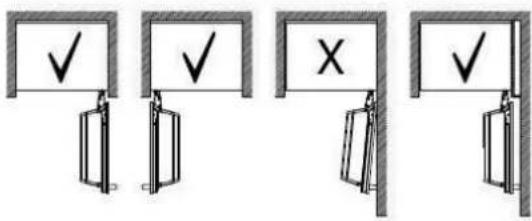

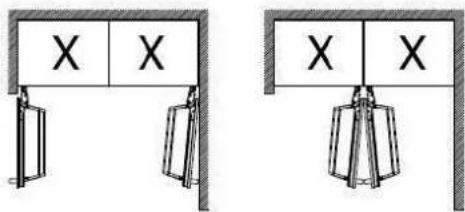

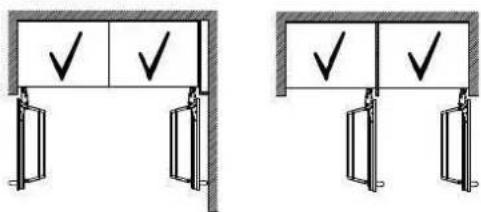

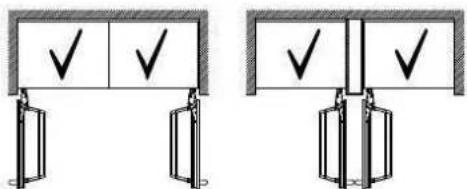

DE ALTERNATIVEN FÜR DIE INSTALLATION
Das Gerät kann je nach der Gestaltung der Küche auf verschiedene Weise aufgestellt werden. Es muss an einem Ort installiert werden, an dem sichergestellt ist, dass sich die Tür ordnungsgemäß öffnen und schliebenlässt. Wenn sich die Türen nicht mindestens um 90^ öffnen setzen, können Sie die Schubladen im Inneren des Geräts nicht vollständig öffnen.

Aufstellungsmethoden für Einzelschrank

Aufstellungsmethoden für Doppelschrank


Die nachstehenden Anweisungen wurden je nach Einbautyp erstellt.
Einbau: Das Gerät und die Verkleidungen sitzen vollständig in der Lücke und ein Material, das ein eigener Kasten sein kann, wird zwischen den beiden Kuchenschranken oder Ziersäulen eingeklemmt.
DiesistdashaufigsteEinbauszenario.

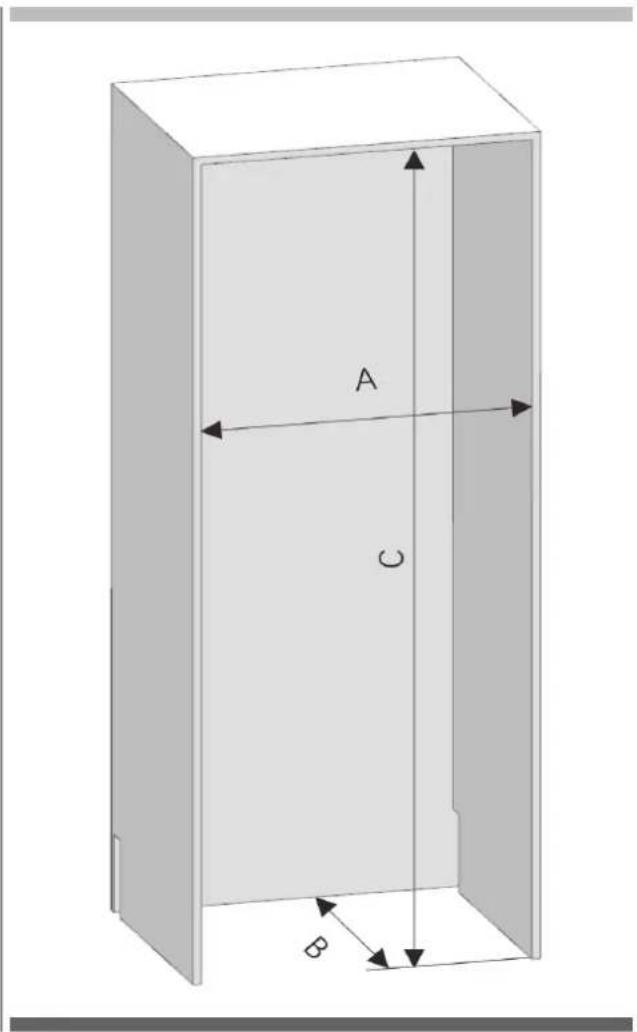

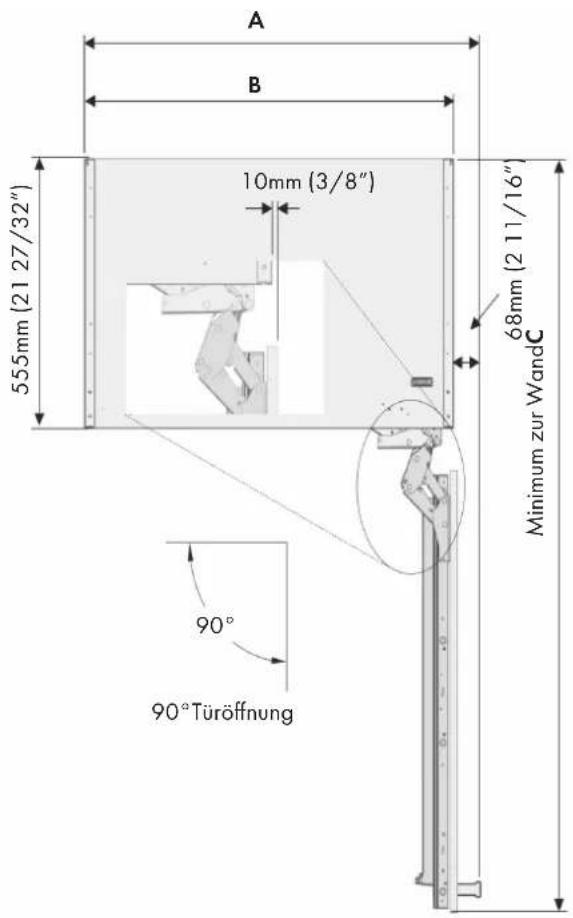

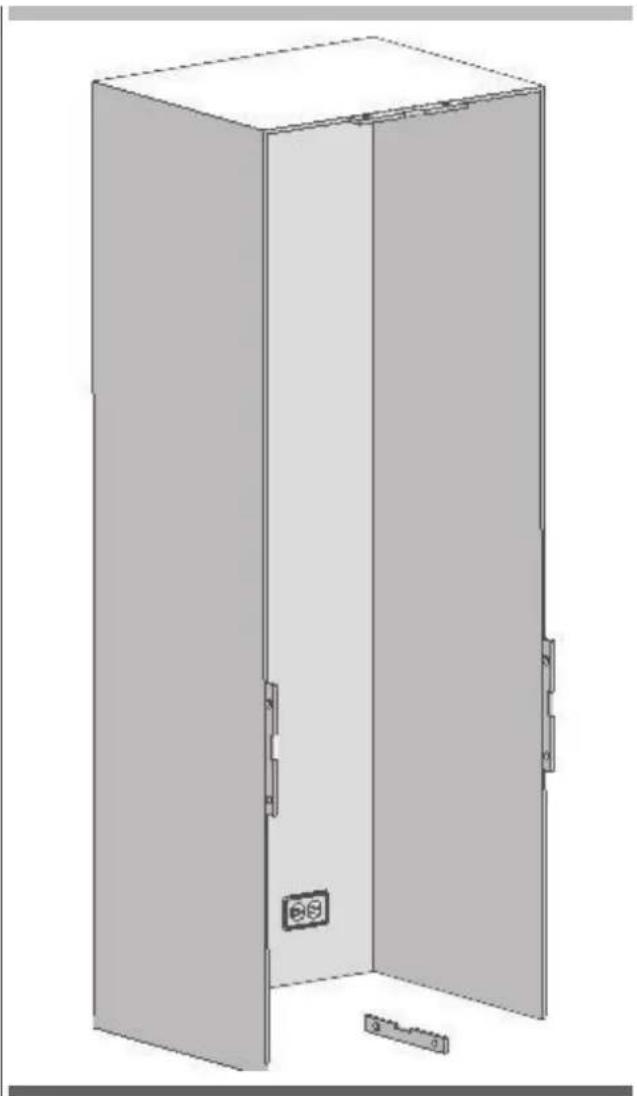

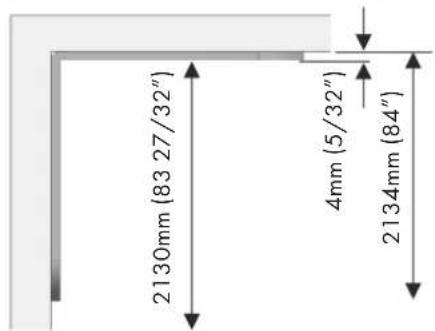

Schrankabmessungen
Die nachstehenden Schrankabmessungen müssen vor Beginn der Installation überprüft werden.
| FBCD 761 TNF EDBL FBCD 762 TNF EDBL | |
| A Breite 762mm (30") | |
| B Tiefe 635mm (25") | |

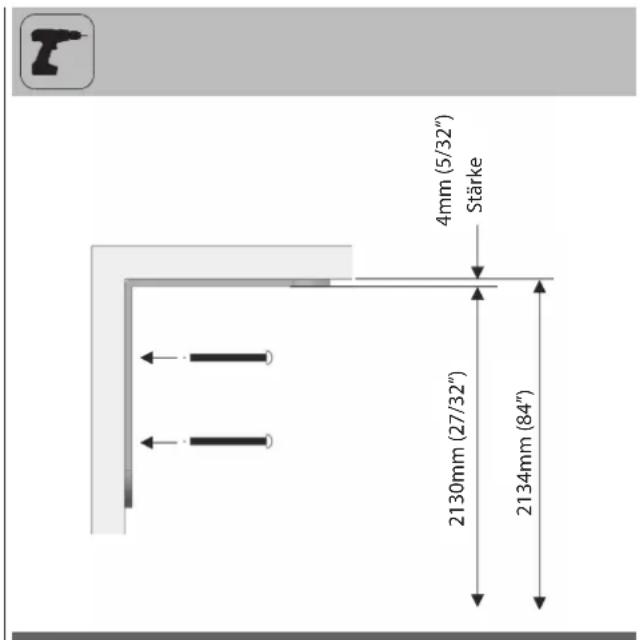

| C Höhe 2134mm (84") | |

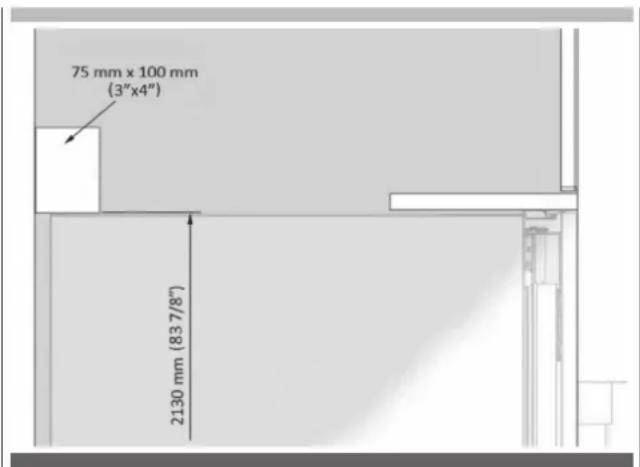

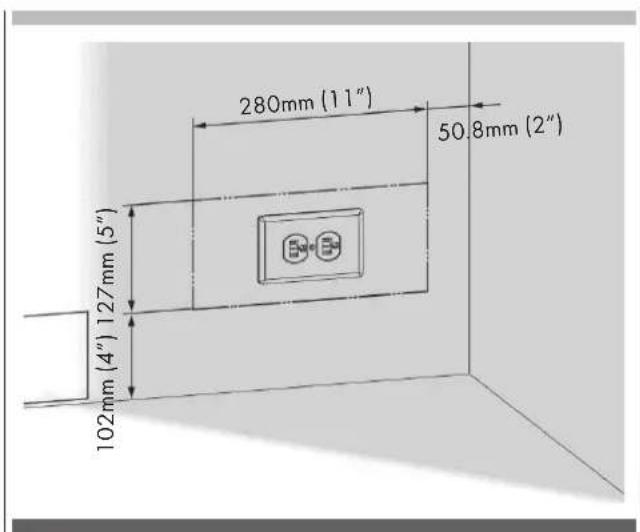

Position der elektrischen Leitungen
Die Position der elektrischen Leitungen muss innerhalb des unter angegebenen Bereichs liegen.

ACHTUNG
Verwenden Sie keine Veränderungskabel oder zweipolige Adapter und entfern den Sie nicht den Erdungsanschluss des Erdungskabels.

ACHTUNG
Ein qualifizierter Elektriker muss sicherstellen, dass die Pole der Steckdose richtig angeschlossen sind. Überprüfen Sie, ob die Steckdose korrekt geerdet ist.

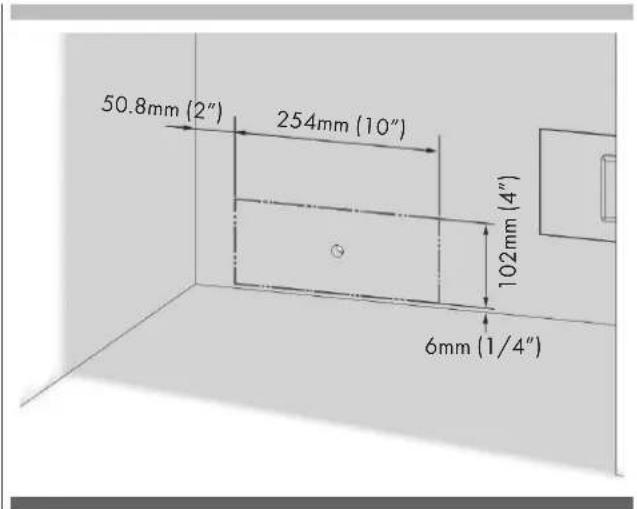

Position des Wassersystems (nur für modell FBCD 762 TNF EDBL)
Das an die Wasserleitung angeschlossene Wasser muss trinkbar sein.
Der Standort des Wassersystems muss innerhalb des unter angegebenen Bereichs liegen.
Das Wassersystem des Kühlschranks muss an das Wasserleitungsnetz des Hauses angeschlossen sein. Der Benutzer muss in der Lage sein, das Gerät bei Bedarf mit dem Ventil ein- und auszuschalten.
Im Bereich der Wasserleitung dürfen sich keine Gegenstände befinden, die die Wasserschläuche durchstehen oder verdrehen können.
Der Druck des Wassersystems muss zwischen 1,7 und 5,5 bar (25 und 80 psi) liegen.
Wenn der Wasserdruck 80 psi übersteigt, muss ein Druckbegrenzer oder ein Wasserschlagschutz am Einlassventilyst installiert werden. Installieren Sie das Gerät nicht undnehmen Sie es nicht in Betrieb, wenn der Wasserdruck 120 psi übersteigen kann.

WARNING
Achten Sie beim Herstellen der Wasseranschlüsse darauf, dass kein Wasser auslauft. Andernfalls tritt Wasser auf den Boden und die Möbel werden beschädigt.
Für die Wasseranschlüsse des Geräts während der Installation benötigen Sie einen Schlauch mit einer Mindestlänge von 1,5 m (60") und einem Durchmesser von 1/4".
Für den Anschluss des Schlauches an das Gerät muss ein Anschlussstück mit einem 1/4 ".Außendurchmesser verwendet werden. Vergewissern Sie sich vor dem Abschluss der Installation, dass Wasser fließt und kein Wasser austritt.


WARNING
Die Ebenheit des Bodens, auf dem das Gerät installiert wird, muss mit einer Wasserwauge überprüft werden.
Die Rechtwinkligkeit der Mobelflansche muss mit einer Wasserwaage überprüft werden.
- Wenn die Ebenheit und die Aufrichtung des Geräts nicht korrekt sind, können Probleme bei der Installation auftreten.

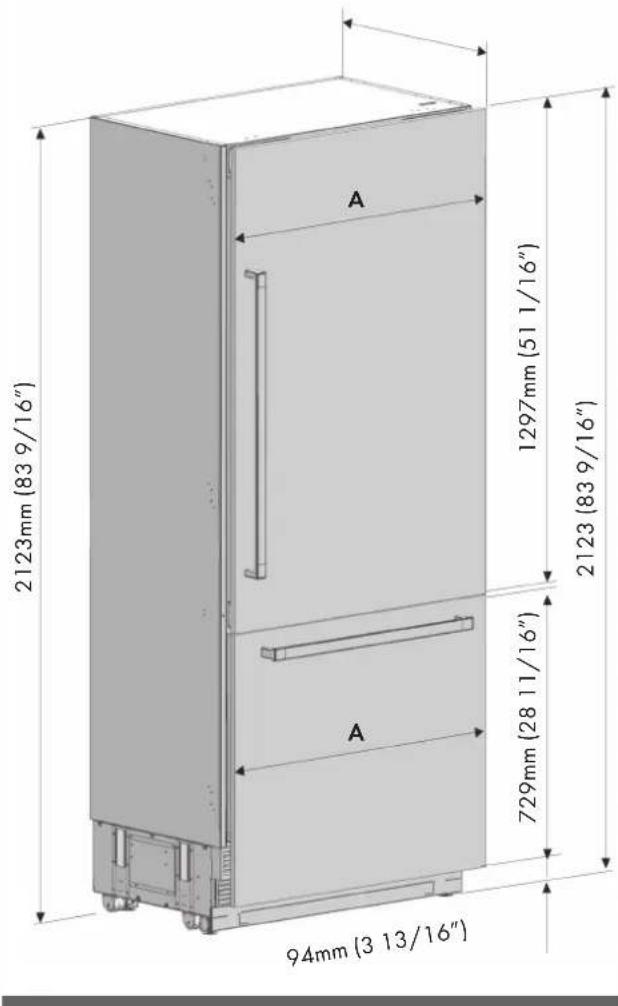

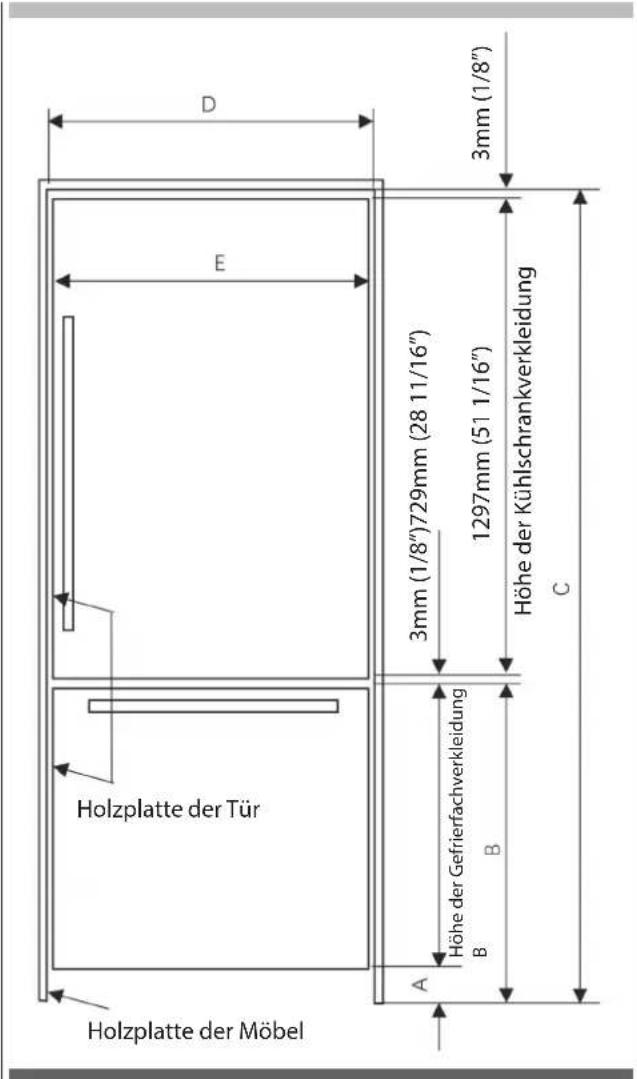

Produktmessungen
FBCD 761 TNF EDBL FBCD 762 TNF EDBL
A 756mm (293/4")
ohne Verkleidung: 592mm (23 5/16")
mit Verkleidung 19 mm (3 / 4^n) :616mm (24 1/4)

FBCD 761 TNF EDBL FBCD 762 TNF EDBL
A 388mm (15 9/32")

FBCD 761 TNF EDBL FBCD 762 TNF EDBL
A 824mm (327/16")
B 756mm (293/4")
C 1398mm (55 1/32")

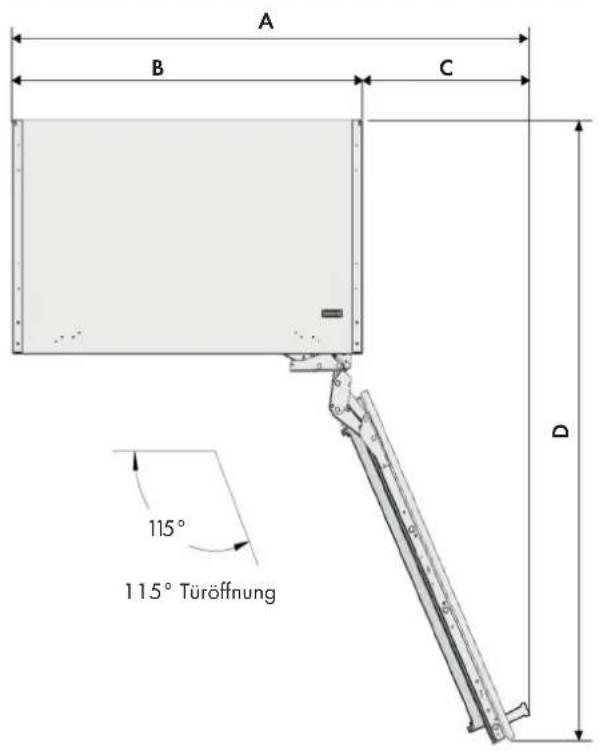

FBCD761TNF EDBL FBCD762TNF EDBL
A 1127mm (443/8")
B 756mm (293/4")
C 371mm (145/8")
D 1338mm (52 11/16")



Position der Kippschutzhalterung




Höhe der Käuhenarbeitsplatte basierend auf der minimalen/maximalen Höhe des Schranks
FBCD 761 TNF EDBL
FBCD 762 TNF EDBL
| A B C | |||
| Standard | 102mm (4") | 831mm (32 11/16") | 2134mm (84") |
| minimo | 97 mm (3 13/16") | 826mm (32 1/2") | 2129mm (83 13/16") |
| massimo | 137 mm (5 3/8") | 866mm (34 1/8") | 2169mm (85 3/8") |

| FBCD 761 TNF EDBL FBCD 762 TNF EDBL |
| D 762mm (30") |
| E 756mm (29 3/4") |

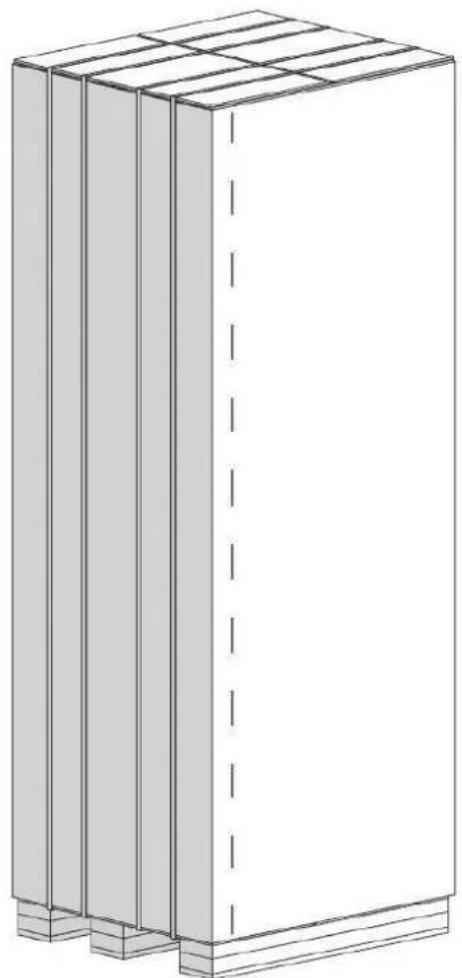

Auspacken

WARNING
Mindestens zwei Personen müssen den Kuhlschrank tragen.



- Verwenden Sie ein Teppichmesser, um die Bänder zu entfern.
- Schneiden Sie den Verpackungskarton mit einem Teppichmesser durch den gestrichelt dargestellen Abschnitt und entfern den Sieihn.


- Entfernen Sie das Verpackungsmaterial Styropor.


ACHTUNG
Entfernen Sie das Klebeband an der oberen Tur des Geräts erst dann, wenn der Kühlschrank in den Schrank gestellt wird. Umkippgefahr!
Entfernen von Steckern an der Rückwand

| N. Teilename Spezifikation 76 91 92 | |||||
| 1 | Beschnitt Kühlschrank Möbeseite | PVC-Extrusion L=617mm (24 1/4"), L=1259 mm (49 5/8") | 4 4 4 | ||
| 2 | Beschnitt Kühlschranktürseite | PVC-Extrusion L=1136mm (44 3/4") | 2 | 2 | 4 |
| 3 | Beschnitt Gefrierfachtürseite | PVC-Extrusion L=556 mm (21 7/8") | 2 | 2 | 2 |
| 4 | Beschnitt Kühlschrank Möbeloserseite | PVC-Extrusion L=762 mm (30"), L=914 mm (36") | 1 1 1 | ||
| 5 | Abdeckung der Gefrierfachtür-Oberseite | abs | 1 | 1 | 1 |
Entfernen von Montageteilen im Gefrierfach

N. Teilename Spezifikation 76 91 92
| 6 Möbelturschablone Papier 1 1 1 | |||||
| 7 | Kippschutzhalerung | T4,0, Zn-Beschichtung | 2 | 2 | 2 |
| 8 | Zylinderstift - 8 8 8 | ||||
| 9 | Schraube Kippschutzhalerungsschrauben | M8*60 | 8 | 8 | 8 |
| 10 | Positioniervorrichtung | ps | 1 | 1 | 1 |
| 11 | 90° Begrenzungsliffe | sus | 2 | 2 | - |
| 12 | Abstandshalter Gefrierfach Möbeltür | abs | 9 | 9 | 9 |
| 13 | Schraube Gefrierfach Möbeltüriben | ST M4.8x16 | 3 | - | - |
| 14 | Halterung Gefrierfach Möbeltüriben | T1.0, sus | 3 | - | - |
| 15 | Schraube Gefrierfach Möbeltüriben | M4*12 | 6 | - | - |
| 16 | Schraube Möbelhalerung | M4*12 | 16 | 16 | 16 |
| 17 | Halterung Möbel | T1,0, Zn-Beschichtung | 8 | 8 | 8 |
| 18 | Schraube Möbelhalerung | ST M4x14 | 16 | 16 | 16 |
| 19 | Abdeckung Möbeltürhalerung | abs | 4 | 4 | 2 |
| 20 | Schraube Möbeltürhalerung | M4*12 | 8 | 8 | 4 |
| 21 | Halterung Möbeltür | T1.0, sus | 4 | 4 | 2 |
| 22 | Schraube Möbeltürhalerung | ST M4x14 | 8 | 8 | 4 |
| 23 | Schraube Möbeltür-Hängehalerung | ST M4x14 | 30 | 30 | 34 |
| 24 | Schraube Gefrierfach Möbeltüriben | ST M4.8x16 | - | 3 | 3 |
| 25 | Halterung Gefrierfach Möbeltüriben | T1.0, sus | - | 3 | 3 |
| 26 | Schraube Gefrierfach Möbeltüriben | M4*12 | - | 18 | 18 |
Herausnehmen des Gemüsefachs des Gefrierfachs
- Nehmen Sie es manuell mit vier Rändelschrauben heraus.

- Nehmen Sie das untere Gemüsefach heraus.

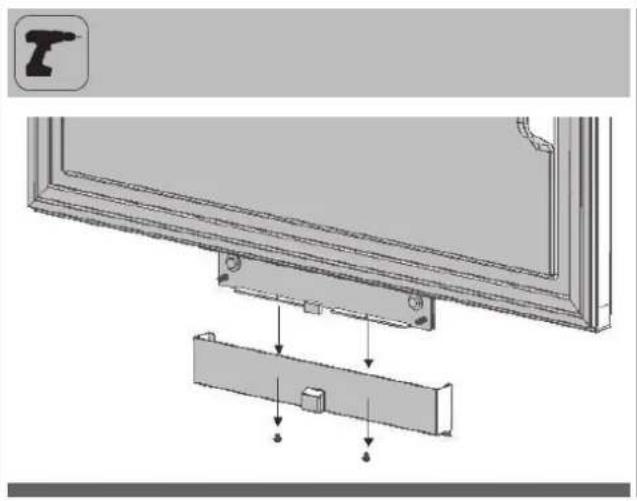

Abnehmer der Gefrierfachtür
- Entfernen Sie beiden Schrauben, die sich in der Nähe des vorderen Teils befinden und die Gefrierfachtür mit der Schiene verbinden.

- Ziehen Sie die Tur nach vorne, um sie von den Laschen auf der Rückseite zu losen, undnehmen Sie sie heraus.

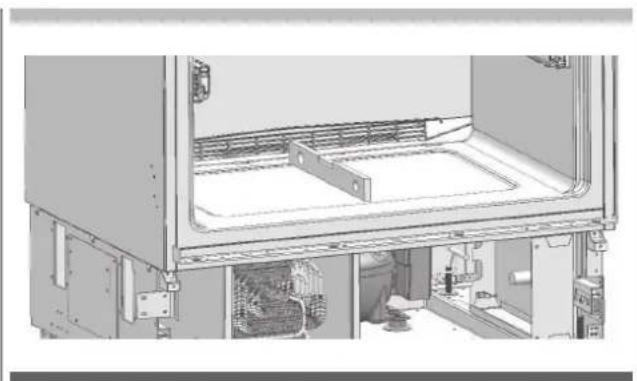

Entfernen der unteren Baugruppe der Belüftungsöffnung
- Entfernen Sie die beiden Schrauben, um die unteren Baugruppe der Belüftungsöffnung herauszunehmen.

Entfernen des oberen Teils der Belüftungsöffnung
- Entfernen Sie die beiden Schrauben, um den oberen Teil der Belüftungsöffnung herauszunehmen.

Fahren Sie mit der Installation des Geräts gemäß den nachstehenden Anweisungen fort. Beachten Sie außer dem die nationalen und örtlichen Vorschriften für die Installation.
Montage der Kippschutzhalterungen

WARNING
Um ein Umkippen des Geräts zu verhindern, müssen Sie unbedingt Kippschutzhalterungen verwenden.
Vergewisern Sie sich, dass an der Stelle, an der die Schrauben angezogen und die Verbindungen hergestellt werden, kein Strom- oder Wasseranschluss vorhanden ist.
Bitte denken Sie daran, beim Bohren von Lochern an der Wand und bei der Installation die erforderliche Schutzausrüstung zu tragen.
- Markieren Sie die Wand für die Kippschutzhalterungen (7).


FBCD 761 TNF EDBL FBCD 762 TNF EDBL
A 762mm (30")
B 600mm (235/8")
C 81mm (3 3/16")

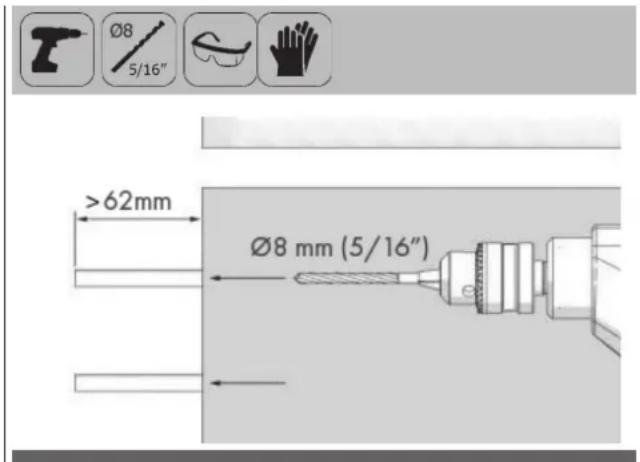

- Bohren Sie mit einem Bohrer an den markierten Stellen Löcher für die Dübel (8). (Ø8mm - 5/16")

- Verwenden Sie den Hammer, um die Dübel (8) einzuschlagen.

- Befestigen Sie die Halterungen (7) mit je vier Schrauben an ihren Stellen. Sie müssen beide Halterungen verwenden, um die Sicherheit des Geräts zu gewährleisten.


WARNING
Wenn Sie sich nicht sicher sind, ob die vorhandenen Anschlussteile so sicher an der Wand befestigt sind, wie sie sein sollenen, konnen Sie alternative Methoden für den Kippschutz verwenden.
Wenn sich an der Rückwand des Kühlschranks Möbel befinden, stellen Sieitte sicher, dass die Mobel an der Wand befestigt sind.
Dazu müssen Sie sicherstellen, dass die Rückwand des Möbelstücks mit geeigneten Verbindungsteilen an der Betonrückwand befestigt ist.
Wenn die Kippschutzhalterungen nicht sichere befestigt werden konnen, müssen Sie die folgende alternative Methode anwenden.
Bei dieser Methode konnen Sie Holzbalken verwenden, um die Gefahr des Umkippens zu vermeiden.
Sie muss wie in der Abbildung unter dargestellt installiert werden.
Zwischen dem Gerät und dem Holzbalken darf kein Abstand bestehen.
Die Mindestquerschnitsabmessungen des Holzbalkens müssen 75 × 100 mm ( 3 × 4 ) betragen. Die Breite des Balkens muss dem Freiraum entsprechen, in dem er installiert wird.
Ein zusätzlicher Balken muss verwendet werden, wenn die Nischentiefe länger ist als vorgesehen. Der Holzbalken muss das Gerät mit einer maximalen Höhe von 50,8 mm berühren.
Um den Standort für den Holzbalken zu bestimmen, markieren Sieihn an der Rückwand, wahren Sie geeignete Schrauben und befestigen Sieihn sichern.

WARNING
Anzahl und Beschaffenheit der zu verwendenden Schrauben für den Holzbalken müssen so bestimmt werden, dass es keine sichere Verbindung gibt.

Vorbereiten des Wasserschlauchs und des Netzsteckers
Für die Wasseranschlüsse des Geräts während der Installation bestehtener Sie einen Schlauch mit einer Mindestlänge von 1,5 m (60") und einem Durchmesser von 1/4'' .
Für den Anschluss des Schlauches an das Gerät muss ein Anschlussstück mit einem 1/4'' -Außendurchmesser verwendet werden. Sie können die nachstehende Methode A oder B wahlen, um zu verhindern, dass das Kabel eingeklemmt wird.

Methode A: Suchen Sie den Wasserschlauch und die Stromversorgung auf der Rückseite.

Methode B: Suchen Sie den Wasserschlauch und die Stromversorgung auf der Seite.

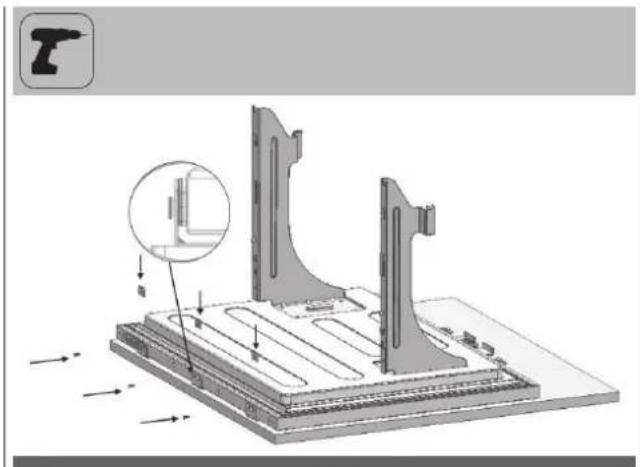

Abnehmer des Kühlschranks von der Holzpalette
- Entfernen Sie die Halterungen, die den Kühlschrank mit der Holzpalette verbinden.

- Legen Sie den Kühlschrank langsam darüber undziehen Sie ihn mit Hilfe des Wagens darüber, um ihn dann abzusetzen.


ACHTUNG
Die Gefahr des Umkippens ist ab thisem Zeitpunkt groß. Sie sollen den Turen erst öffnen, wenn das Gerät in den Schrank gestellt wird.
Aufstellen des Kuhlschranks in den Schrank
- Stecken Sie den Wasserschlauch in die hintere Durchführung undziehen Sieihn nach vorne heraus.


WICHTIGE INFORMATIONEN
- Wenden Sie die folgende Methode an, um zu verhindern, dass das Kabel eingeklemmt wird.

- Starten Sie den Kühlschrank und vergewissern Sie sich, dass er unter Strom stehen. (Sie konnen überprüfen, ob die Lampen des Gefrierfachs ein- oder ausgeschaltet sind, um zu sehen, ob das Gerät in Betrieb ist.)

WICHTIGE INFORMATIONEN
Sie konnen Klebeband und ähnliche Schutzvorrichtungen an den Stellen verwenden, an denen Sie dies für notwendig halten, um die Kanten der Möbel beim Aufstellen des Geräts zu schützen.

WARNING
Der Stecker des Geräts muss nach der Installation zugänglich sein. Wenn der Stecker nach der Installation nicht zugänglich ist, muss der Strom am Hauptschalter abgeschalte werden.
Achten Sie darauf, dass das Netzkabel beim Aufstellen des Geräts nicht eingeklemmt wird.
- Schieben Sie das Gerät vorsichtig in Richtung Schrank, um es zuplatzieren. Wenn es beim Einsetzen des Geräts in den Schrank zu Spannungen kommt:
- Der Boden konnte rau oder uneben sein.
- Die verstelltbaren Fußle konnten locker sein. (Bitte lessen Sie den entsprechenden Abschnitt, um zu erfahren, wie Sie die Stellfuße einstellen können.)
- Sie müssen die Gefrierfacht für vorübergehend anbringen, um das Gerät vor dem Aufstellen auszurichten.
Sie mussen die oberen Kanten der Gefrierfacht für verwenden, wenn Sie das Gerät an den Möbeln ausrichten. Die Einstellung der anderen Kanten wird auf den folgenden Seiten erläutert.

WICHTIGE INFORMATIONEN
Sie müssen die oberen Kanten der Gefrierfacht für verwenden, wenn Sie das Gerät an den Möbeln ausrichten. Die Einstellung der anderen Kanten wird auf den folgenden Seiten erläutert.

Einstellen der Höhe des Kühlschranks im Schrank

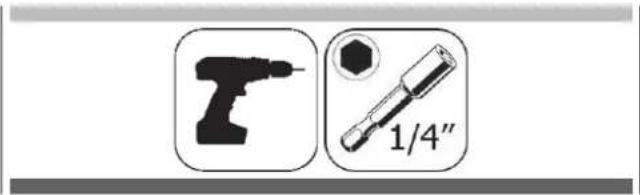

- Stellen Sie die Höhe des Kühlschranks mithilfe der Stellfübe ein.


WARNING
Heben Sie zunachst die vorderen Fübe an, um die Gefahr zu verringern, dass der Schrank nach vorne fällt.

A/D - Drehen Sie den Schlüssel im Uhrzeigersinn, um Vorderseite anzuheiten
B/C - Drehen Sie den Schlüssel im Uhrzeigersinn, um Rückseite anzuheiten
- Prufen Sie nach dem Einstellen der verstellbaren Fuß die Ebenheit in Breiten- und Tiefenrichtung.

Die maximale Höhe, die die verstelltbaren Fuß erreichen können, beträgt 40 mm (19/16") und die Produktthöhe beträgt 2.169 mm (853/8").

WICHTIGE INFORMATIONEN
Einstellen des Kühlschranks entsprechend dem Schrankflansch
- Bei Geräten mit verkleideten Turen wird die Position des Kühlschranks so eingestellt, dass die Tur und die Möbeloberflüche bündig sind. Falls erforderlich, können Sie auch ein Maßband (Punkt Nr. 10) verwenden.

- Bei Geräten ohne verkleidete Türen wird das Gerät mithilfe des Einstellteils (Punkt Nr. 10) platziert, wie in der Abbildung die Anten gezeigt.

WICHTIGE INFORMATIONEN
Es ist sehr wichtig, beim Ausrichten die obere Kante der Gefrierfachtür auszurichten. Alle anderen Kanten können mit den Einstellmechanismen justiert werden.

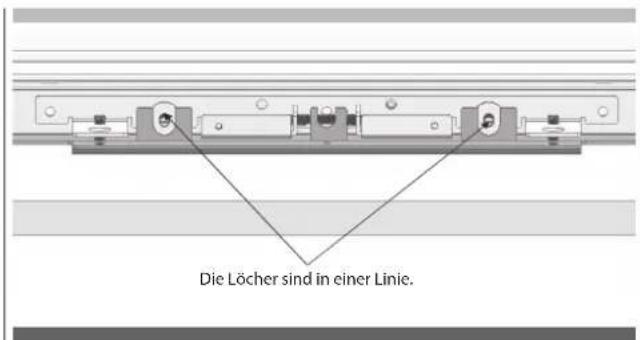

Die Position des Niveauregulierungsteils (10) muss je nach Stärke der Tur eingestellt werden. Es kann die Höhe für vier verschiedene Türstärken einstehen.

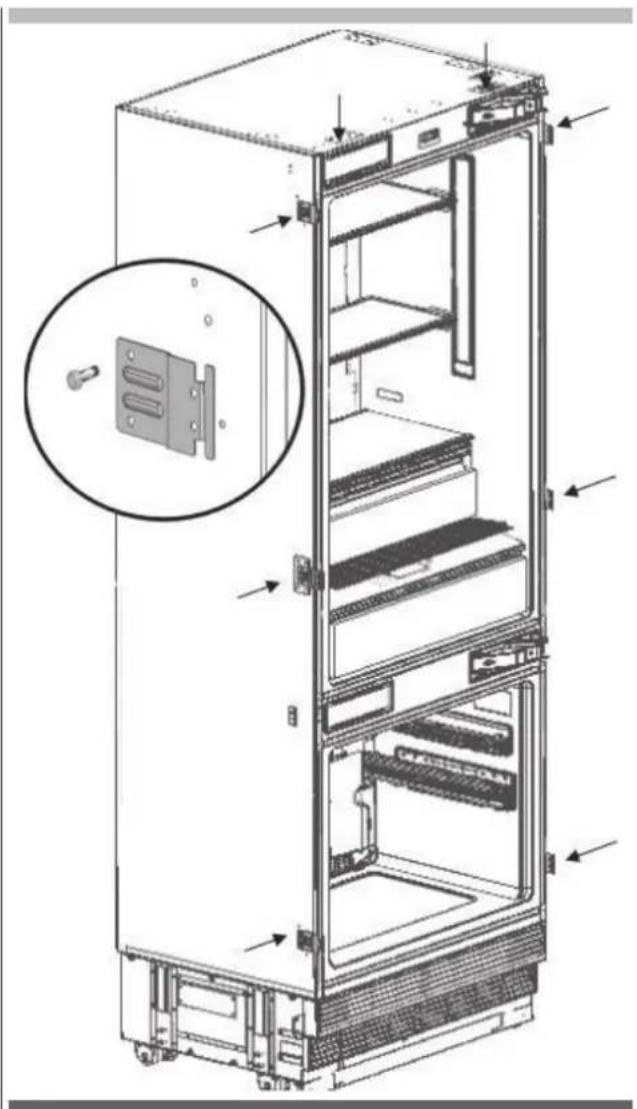

Anschrauben der Seitenhalterungen
- Befestigen Sie die weltlichen Halterungen mit Zwölf Schrauben (Punkt Nr. 11) pro Halterung an den Möbeln.
- Befestigen Sie die Halterungen (Punkt Nr. 17) am Gerät - zwei oben und drei an jeder Seite. Verwenden Sie die Schrauben (Punkt Nr. 18) zum Festziehen.
- Verwenden Sie diezwolf langen Schrauben (Punkt Nr. 16), um das Gerät und den Schrank zu verbinden.

WARNING
Bevor Sie mit dem Anschrauben der seitlichen und oberen Halterungen beginnen, vergewisern Sie sichitte, dass das Gerät mit Wasser versorgt wird und kein Wasser austritt. (nur für modell FBCD 762 TNF EDBL)


WICHTIGE INFORMATIONEN
Wenn Sie Schwierigkeiten haben, die Schrauben anzuziehen, können Sie mit dem Bohrer ein Referenzloch bohren, um diesen Vorgang zu erreichtern.


Anschrauben der oberen Halterung

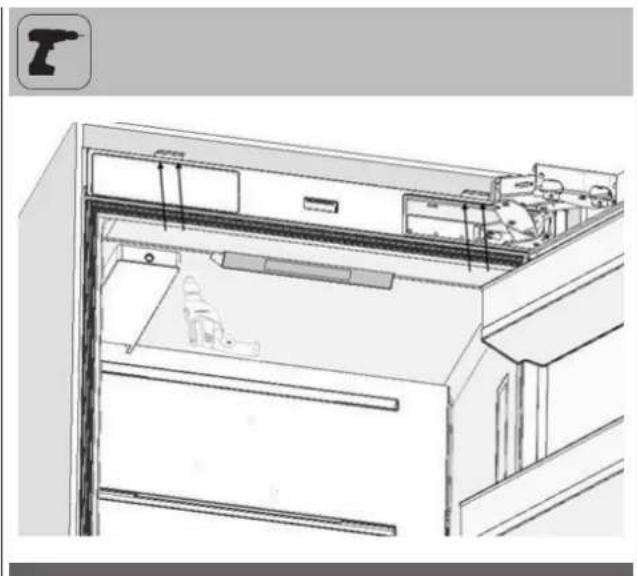

- Befestigen Sie die obere Halterung mit vier Schrauben (Punkt Nr. 16) an den Möbeln.

WICHTIGE INFORMATIONEN
Wenn Sie Schwierigkeiten haben, die Schrauben anzuziehen, können Sie mit dem Bohrer ein Referenzloch bohren, um diesen Vorgang zu erreichtern.

Wasseranschluss
- Verwenden Sie das Teppichmesser, um den Wasserschlauch am Ende des Rohrs, aus dem er kommt, abzuschneiden, sodass ein Abschnitt von 10'' übrig bleibt.

- Verwenden Sie die beiden Schraubenschlüssel, um den vom NetzCOMMenden Schlauch und den vom VentilCOMMenden Schlauch fest zu verbinden.

WARNING
Der vom NetzCOMMende Schlauch muss aus einem Stuck bestehen. Verwenden Sie keine Verlangerungsschlauche.
Vergewissern Sie sich, dass der Strom abgeschalte ist, wenn Sie den Wasseranschluss des Geräts herstellen.
Das Wasserventil muss beim Anschlieben des Wasserschlauchs geschlossen sein.
Es wird empfohlen, dass das Wasser-Ein/Aus-Ventil nach der Installation des Geräts zugänglich bleibt.
Dieses Gerät ist nur für den Einsatz mit Kaltwasserleitungen geeignet.
Der Druck des Wassersystems muss zwischen 1,7 und 5,5 bar (25 und 80 psi) liegen.

WICHTIGE INFORMATIONEN
Nach dem Anschluss müssen Sie das Netzventil aufdrehen und sich vergewissern, dass an dieser Stelle keine Leckagevorhanden ist.

Anbringen des oberen Teils der Belüftungsöffnung
- Befestigen Sie den oberen Teil der Belüftungsöffnung mit zwei Schrauben.

Anbringen der unteren Baugruppe der Belüftungsöffnung
- Befestigen Sie den unteren Teil der Belüftungsöffnung mit zwei Schrauben.


WICHTIGE INFORMATIONEN
Sie konnen die untere Belüfungsoffnung nach vorne und hinten verschiben, um sie an die Trittplatte in der Kuche anzupassen.

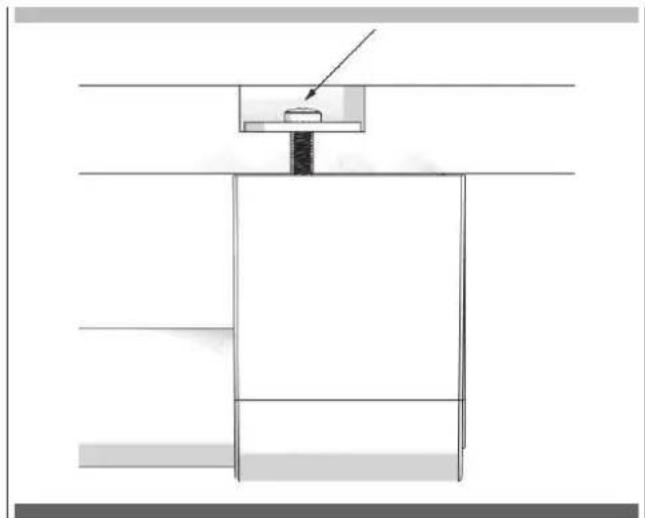

WARNING

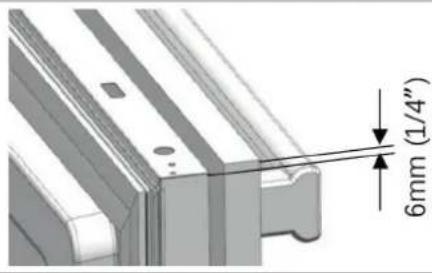

Die untere Fußplatte muss einen Abstand von 23 mm (15/16") nach vorne und halten aufweisen. Wie in Abbildung zu sehen ist, daß sich die Zierfußplatte nicht vor der oberen Ebene der Belüftungsöffnung befinden.

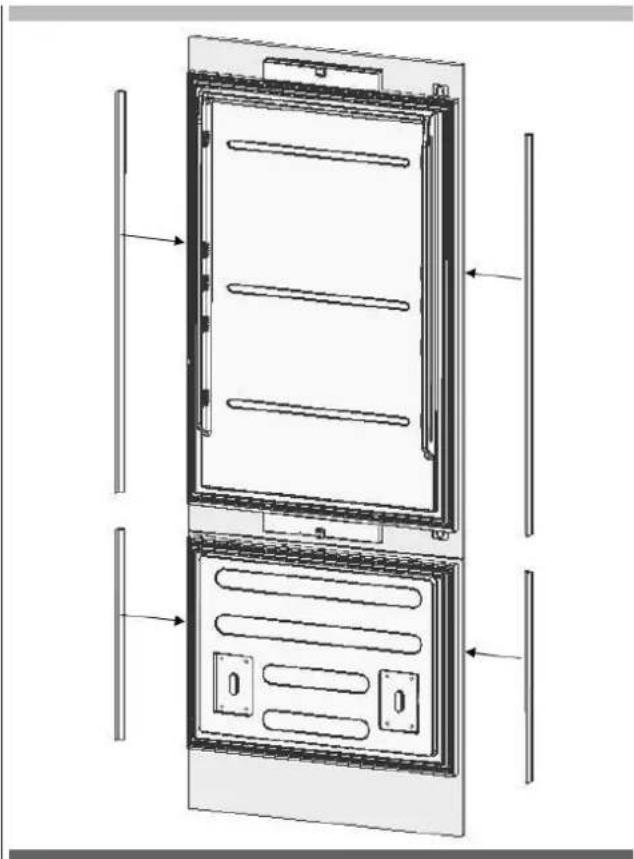

Anbringen der Zierteile

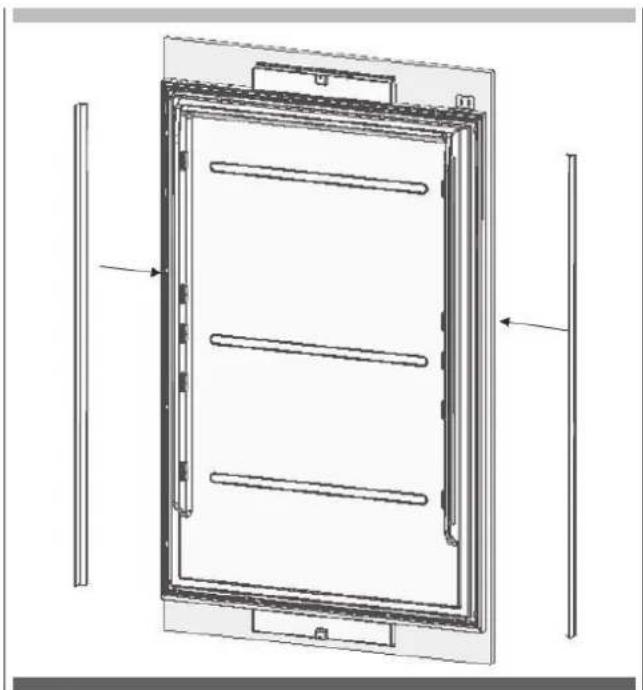

- Befestigen Sie die seitlichen Abschlusssteile (1) an den rechten/linken Anschlusshalterungen.

- Befestigen Sie das obere Abschlusssteil (4) an der oberen Anschlusshalterung.

DE VORBEREITUNG DER MOBELTÜR
Dieser Abschnitt enthalt Informationen über die Vorbereitung der Mobeltären und deren Montage am Gerät.

WARNING
Die maximalen Gewichte der an das Gerät zu montierenden Möbel sind wie folgt.
Kuhlschrankfur: 16,2 kg (35.7 lbs.)
Gefrierfachtur: 9 kg (19.8 lbs.)
Wahl der Türstärke
Die Tur Its Kuhlschranks lssst sich um maximal 115^ offnen. Wenn sich die Tur bis zu thisem Grad offnen soll, konnen Sie die folgenden Turtstarken wahlen.

WARNING
Wenn die Türstärke mehr als 38mm (1 1/2") beträgt, damit sie die Tur nicht weiter als 90^ öffnen. Sie müssen einen Begrenzungsstift am Scharnier verwenden.

- Sie können den Öffnungsgrad ihrer Tur auf 90^ begrenzen, wenn Sie möchten.
In thisem Fall konnen die Turtstärkestufen wie folgt aussehen (wie Sie den 90^ Begrenzungssift anbringen, erfahren Sie im entsprachenden Abschnitt.

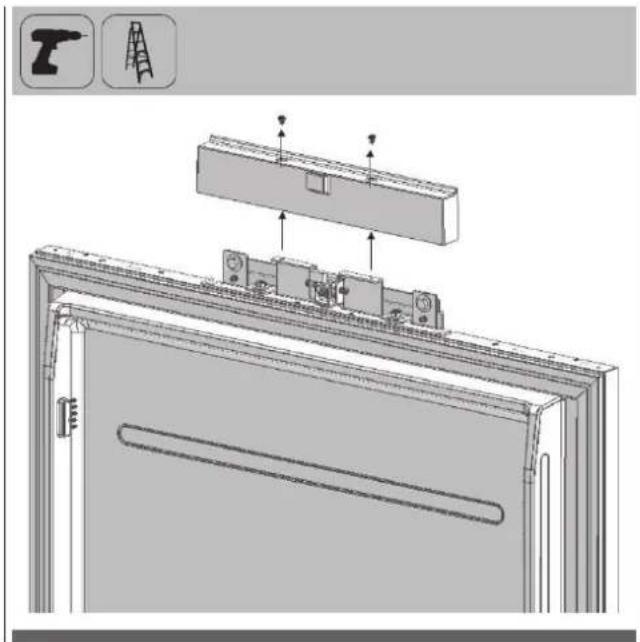

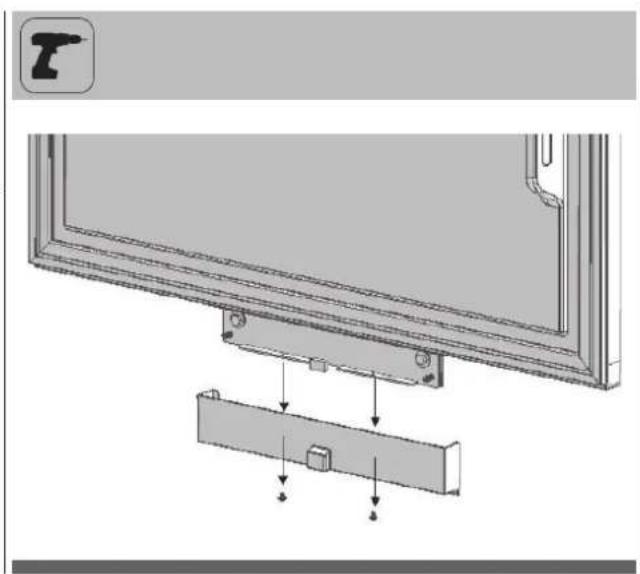

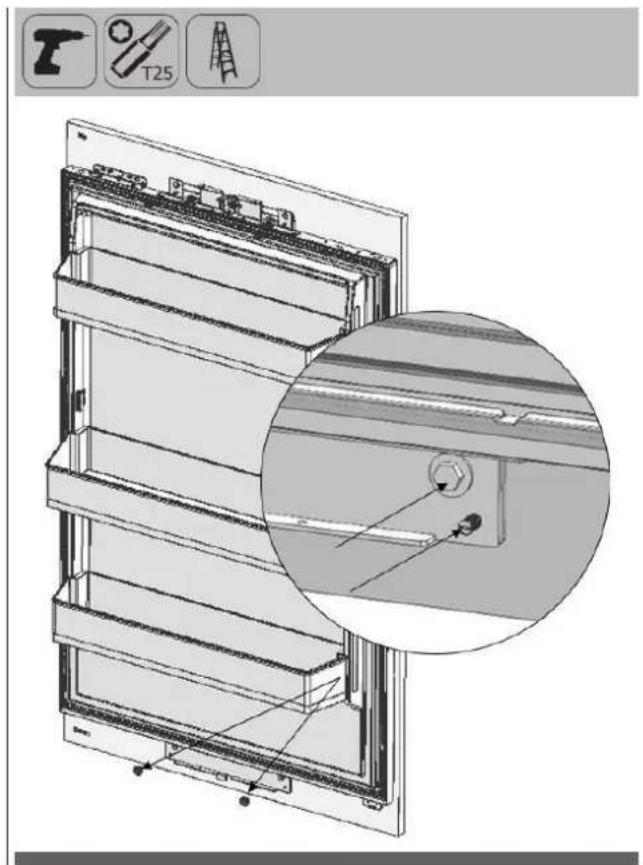

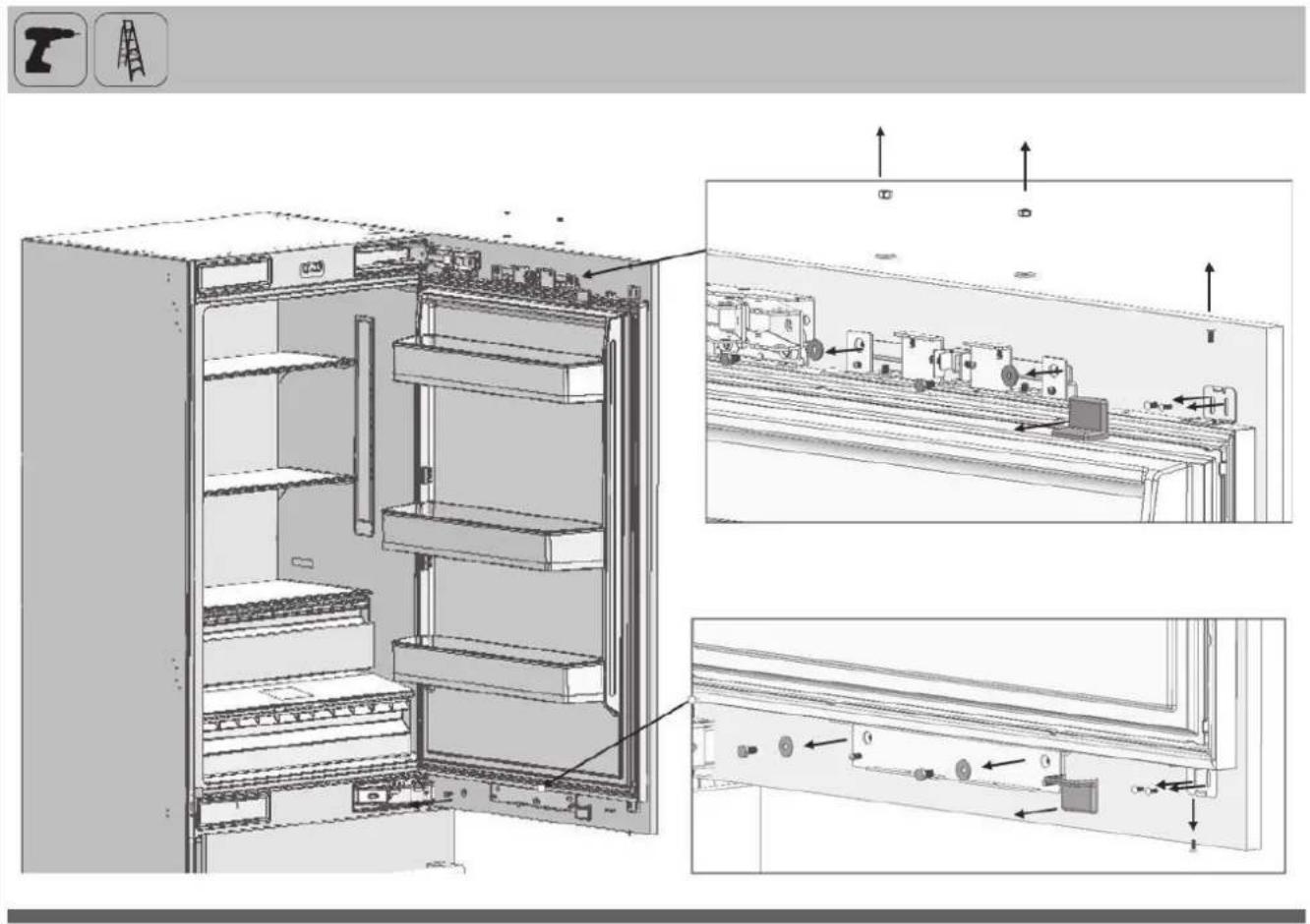

Abnehmer der Mechanismusabdeckungen

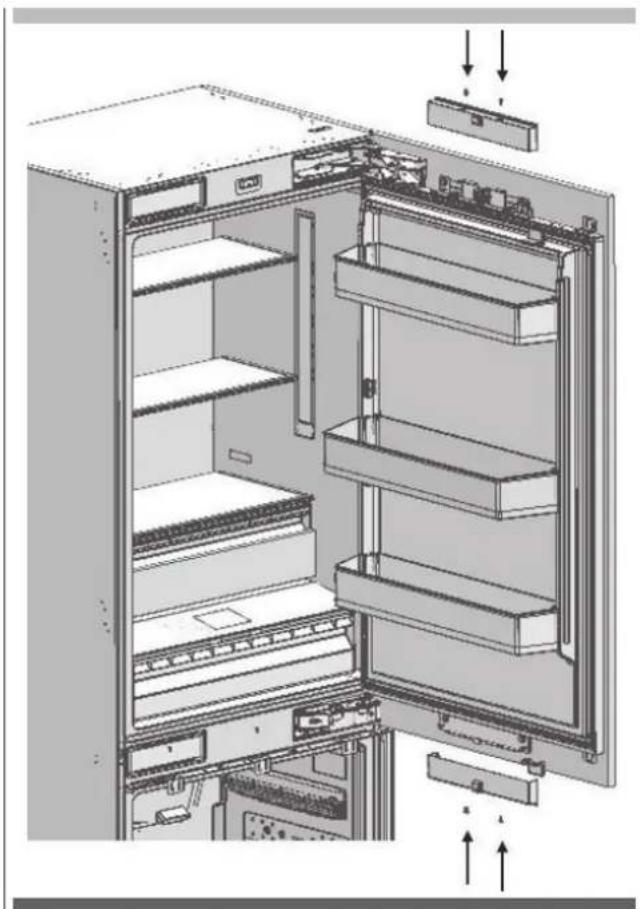

- Entfernen Sie eine Schraube, um die obere FF-Abdeckung abzunehmen.


WARNING

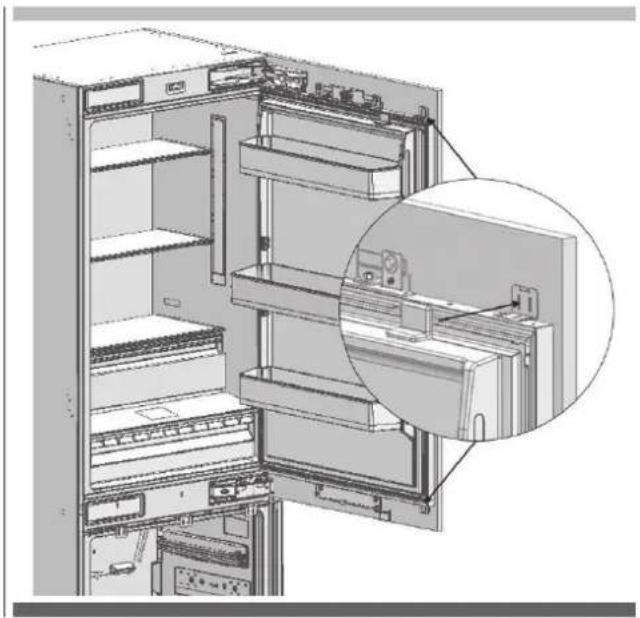

An der Halterung der Aufhängung der Abdeckungstür befindet sich ein Magnet. Dies ist ein Funktionelles Teil für den Betrieb des Geräts. Er darf nicht mit der unteren Abdeckung verwechselt werden.
- Entfernen Sie zwei Schrauben, um die Holterung der Aufhängung der Abdeckungstür abzunehmen.

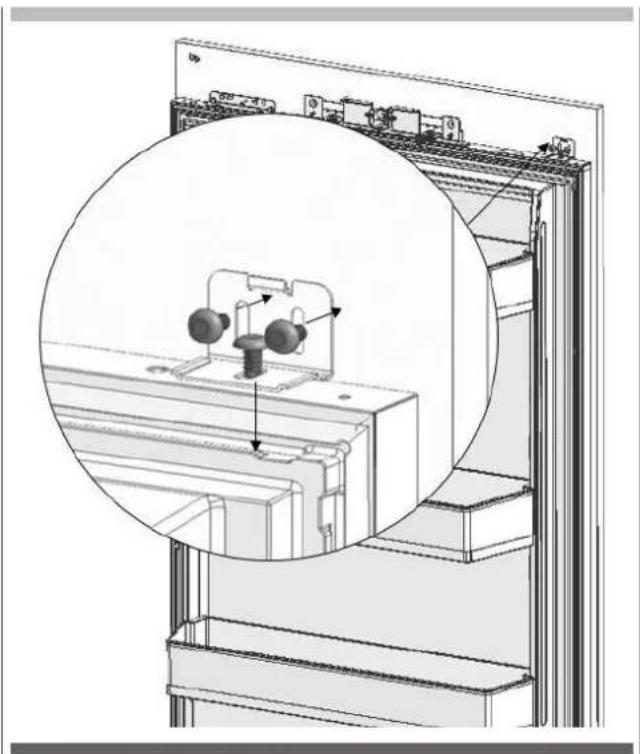

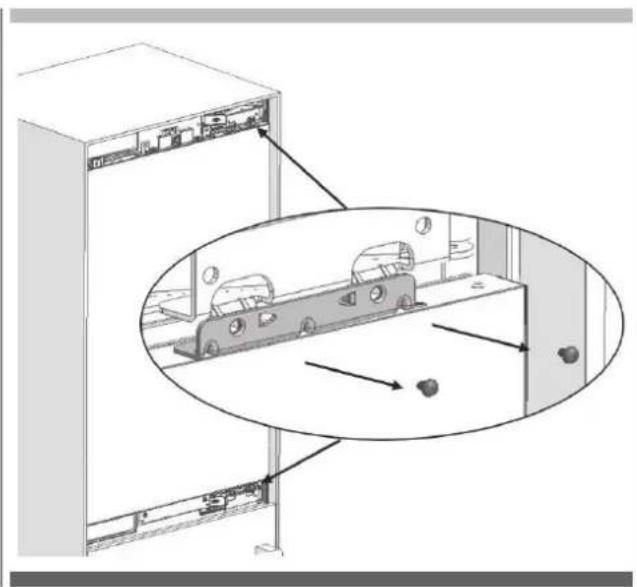

Entfernen der Verstellmechanismen für die Verkleidung des Kühlschranks

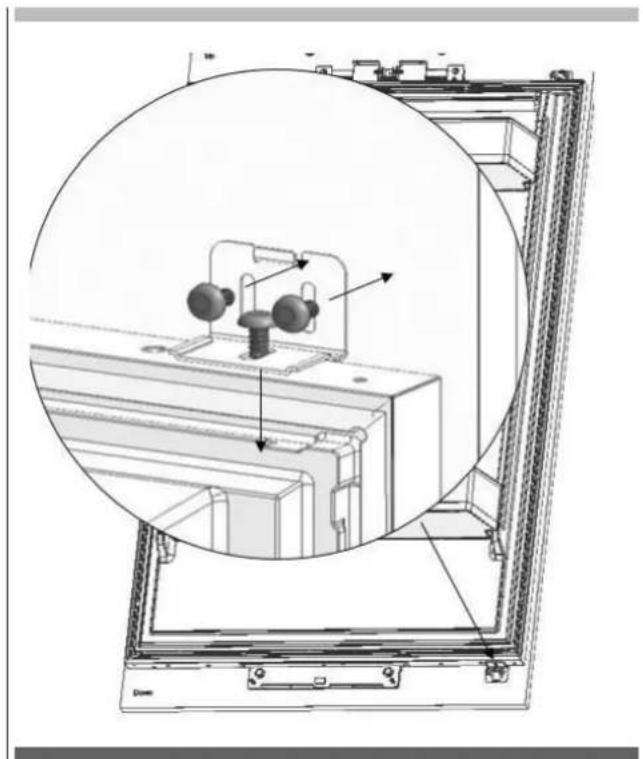

- Entfernen Sie die oberen und unteren Verstellmechanismen von der Gefrierfachtür.

- Entfernen Sie die Verstellmechanismen aus dem unteren Teil der Gefrierfachtür.

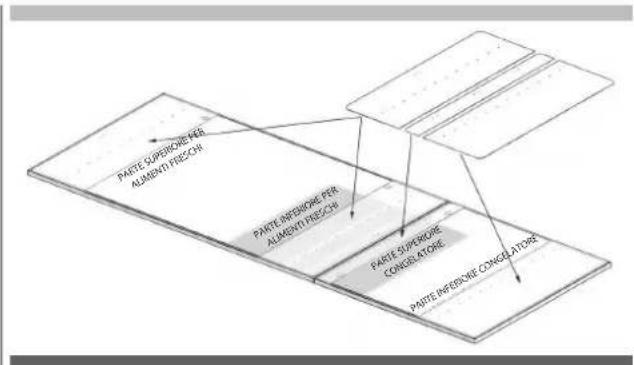

Vorbereiten der Möbeltür

WICHTIGE INFORMATIONEN
Sie müssen die Maße berücksichtigen, wenn Sie die Gestellteile an der Möbeltür anordnen. Zum Anzeichnen können Sie die „Schablone für die Vorbereitung der Möbeltür" (Punkt Nr. 6) verwenden, die dem Gerät beiliegt.


WARNING
Die Grifflöcher mussen entsprechend den in der Küche zu verwendenden Griffen angepasst werden.
Die Tur muss eine Mindeststärke von 19mm (3 / 4^ ) aufweisen.

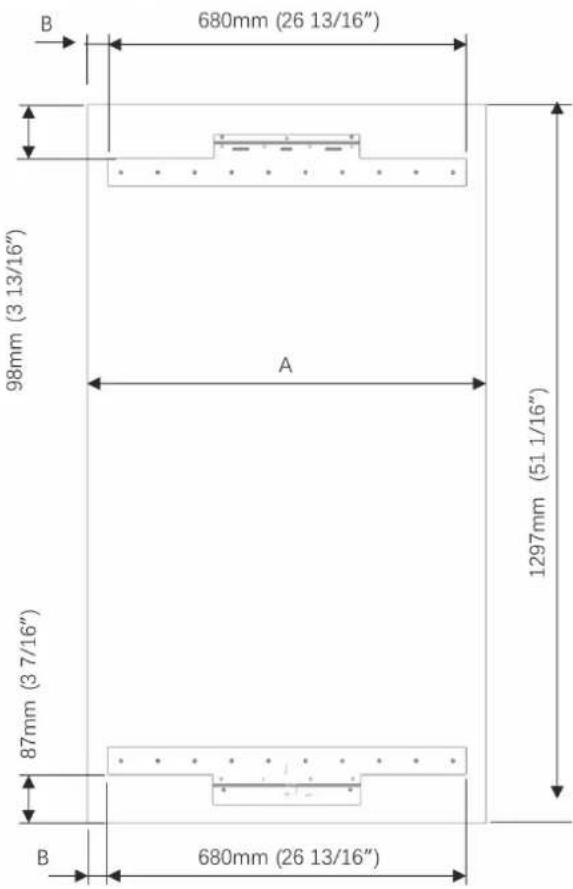

Vorbereiten der Kühlschrankmöbeltür
FBCD 761 TNF EDBL FBCD 762 TNF EDBL
A 56mm (293/4")
B 38mm(17 / 16^ )


WARNING
Verwenden Sie Schrauben, die für die Stärke der Tur geeignet sind.

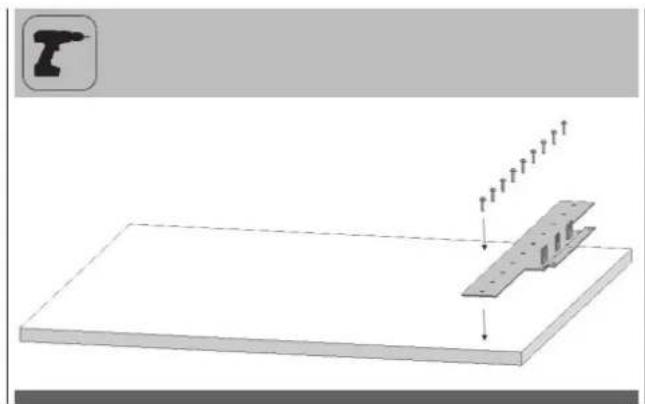

- Montieren Sie beiden Gestelle mit den Spanplattenschrauben (Punkt Nr. 23). Sie können auch die mitgelieferte Schablone (Punkt Nr. 6) verwenden, um diese Teile auszurichten. Es wird empfohlen, diese Schablone für spätere Zwecke aufzubewahren.

- Bringen Sie den Türgriff des Gefrierfachs an.
Die Schrauben, die den Turgriff halten, darüber nicht herausragen.

Vorbereiten der Gefrierfachmöbeltür


WARNING
Die Grilllicher müssen entsprechend den in der Kuche zu verwendenden Griffen angepasst werden.
Die Tur muss eine Mindeststärke von 19mm (3 / 4^ ) aufweisen.
Verwenden Sie Schrauben, die für die Stärke der Türg geeignet sind.
- Montieren Sie ein Gestell mit den Spanplattenschrauben (Punkt Nr. 23). Sie können auch die mitgelieferte Schablone (Punkt Nr. 6) verwenden, um diese Teile auszurichten. Es wird empfohlen, diese Schablone für spätere Zwecke aufzubewahren.

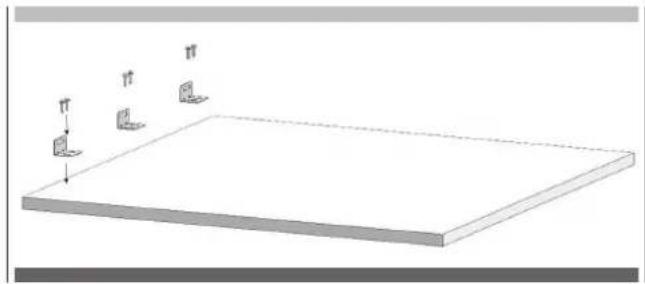

- Befestigen Sie drei Blechhalterungen (Punkt Nr. 14) mit je sechs Schrauben (Punkt Nr. 15).

- Bringen Sie den Tügriff des Gefrierfachs an. Die Schrauben, die den Tügriff halten,)dürfen nicht herausragen.

- Legen Sie die Möbelfür aus und setzen Sie die Gefrierfacht für darauf.
- Setzen Sie die Schrauben wieder ein, aberziehen Sie sie nicht fest.


Die Unterlegscheiben (Punkt Nr. 12) sind für den Fall vorgesehen, dass sie bereits werden.
- Ziehen Sie die Schrauben an, sobald die Mobeltür und die Gefrierfachtür perfekt angebracht sind.

An der Gefrierfachtür müssen insgesamt 3 mm Unterlegscheiben angebracht werden, vorausgesetzt, dass alle Möbelmaße geeignet sind. Die zu verwendenden Unterlegscheiben werden anhand der Kuchenplanung bestimmt.

WARNING
In der Montagebox finden Sie mehr Unterlegscheiben als Sie benötigen. Sie können sie verwenden, wenn ihre Kuchenplanung dies erfordert.

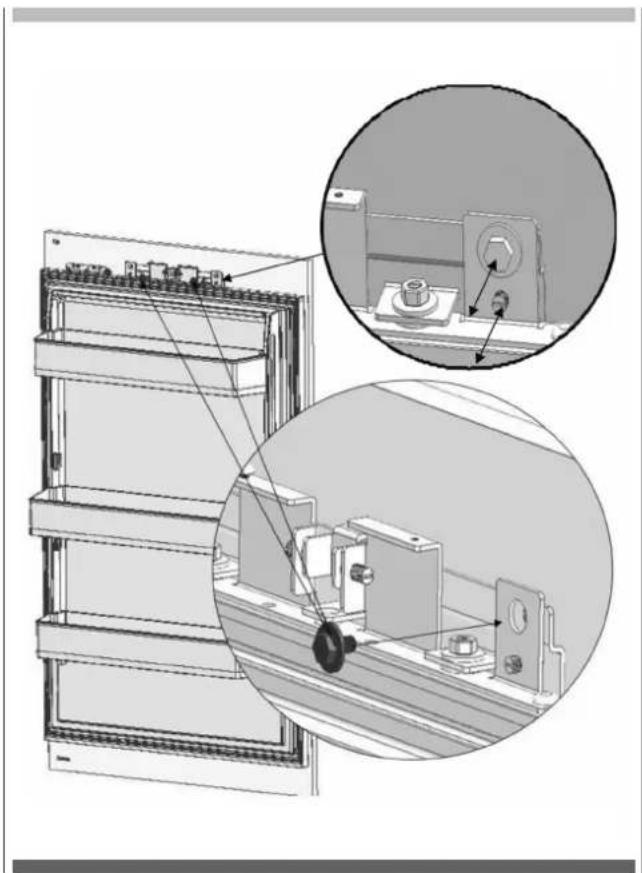

Einbau der Kühlschrankmobeltür
- Befestigen Sie die Mobeltür an der Kühlschrankträ.

- Verwenden Sie die beiden hier entfernten Schrauben, um sie an den Einstellbolzen zu befestigen.

DE
- Justieren Sie den unteren Teil der Tur mit zwei Schrauben, die Sie hier entfernt haben, zusammen mit zwei Schlitzschrauben.
- Verbinden Sie die Möbeltür und die Kühlschranktür mit dem Winkel (Punkt Nr. 21), verwenden Sie zwei Schrauben (Punkt Nr. 20) und eine Schraube (Punkt Nr. 22) zur Befestigung.

- Justieren Sie den unteren Teil der Tur mit zwei Schrauben, die Sie hier entfern haben, zusammen mit zwei Schlitzschrauben.
- Verbinden Sie die Möbeltür und die Kühlschranktür mit dem Winkel (Punkt Nr. 21), verwenden Sie zwei Schrauben (Punkt Nr. 20) und eine Schraube (Punkt Nr. 22) zur Befestigung.

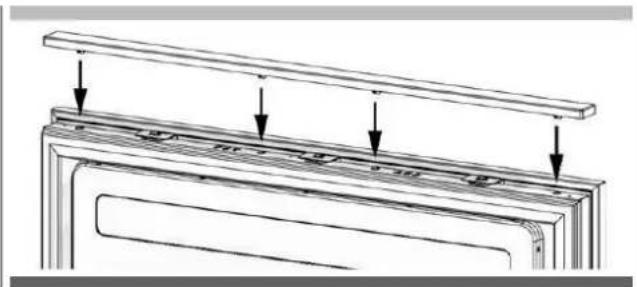

- Befestigen Sie die Zierabdeckung (Punkt Nr. 19).

- Verwenden Sie die vier Schrauben, die Sie hier entfernt haben, um die obere/untere Zierabdeckung zu befestigen.


WARNING
Bewahren Sie diese Teile zur späteren Verwendung auf. Sie bereits gen, wenn Sie die Turrichtung ändern sollen.

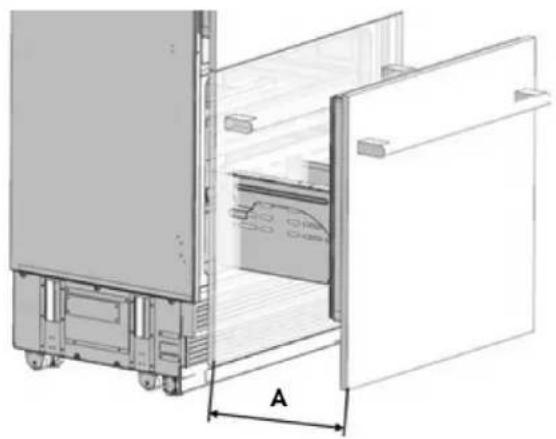

Einbau der Gefrierfachmöbeltur
- Montieren Sie die Baugruppe des Gefrierfachmöbellür auf die Schienen.

- Befestigen Sie die Baugruppe des Gefrierfachmöbeltür mit zwei Schrauben an den Schienen.

- Setzen Sie die Schublade auf die Schiene undziehen Sie die Schrauben fest.


Wenn die Mobelturen eingestellt werden müssen, werden die Funktionseise der Mechanismen unter gezeigt.

Justierung der Kühlschranktfürverkleidung

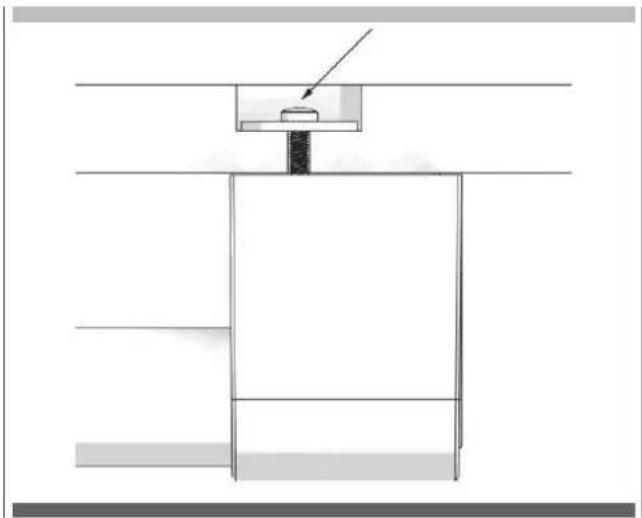

- Verwenden Sie die Doppelgewindebolzen zum Ausrichten der Turverkleidung.
- Ziehen Sie die Stellschraube1 (siehe Grafik) an, um die Verkleidung seitlich zu verschiben.
- Ziehen Sie die Stellschraube2 (siehe Grafik) an, um die Verkleidung vorwerts/rückwerts zu verschiben. Ziehen Sie den Bolzene an, um die Oberseite der Verkleidung zu fixieren.
- Ziehen Sie die Stellschraube3 (siehe Grafik) an, um die Verkleidung nach vorne/hinten zu verschiben. Ziehen Sie den Bolzen an, um den unteren Teil der Verkleidung zu fixieren.
- Ziehen Sie die Befestigungsscheibe und Mutter an, um die Verkleidung zu fixieren.

Justierung der Gefrierfachtürverkleidung
- Verwenden Sie die Einstellscheibe für die Gefrierfachtür, um den oberen Teil der Turverkleidung auszurichten.
- Ziehen Sie die Stellschraube1 (siehe Grafik) an, um die Verkleidung seitlich zu verschiben.
- Wahlen Sie das Befestigungssloch (siehe Grafik), um die Verkleidung nach vorne/hinten zu verschiben. Ziehen Sie die Befestigungsschraube an, um die Verkleidung zu fixieren.
- Ziehen Sie die Stellschraube2 (siehe Grafik) an, um die Verkleidung vorwerts/rückwerts zu verschiben. Ziehen Sie den Bolzern an, um die Verkleidung zu fixieren.
- Ziehen Sie die Doppelgewindebolzen an, die den unteren Teil der Turverkleidung befestigen.
-
Ziehen Sie die Unterlegscheibe und die Mutter an, den unteren Teil der Verkleidung zu fixieren.
-

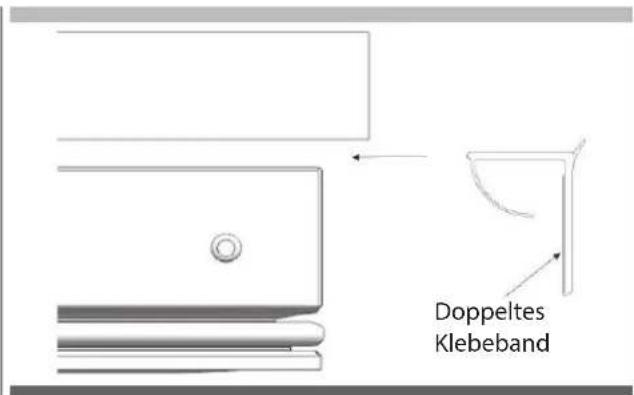

Befestigen Sie die Gefrierfachabdeckung (5) mithilfe der Laschen.

- Bringen Sie die seitlichen Verschlussdichtungen (2) (3) an.


DE EINSTELLLEN DER SCHARNIERE
Einstellen der Härte der Scharniere
- Verwenden Sie einen Bohrer, um die Härte der oberen und unteren Scharniere der Gefrierfachtür einzustellen. Stellen Sie die Scharniereinstellschraube von Position „I" auf Position „O".


WARNING
Die Tur muss während dieser Einstellung vollständig geöffnet sein.
These Einstellung muss unbedingt nach der Einstellung der Türg vorgenommen werden.
Entferen der verkleideten Gefrierfachtur
- Stellen Sie den Härtegrad des Scharniers auf „0".


ACHTUNG
Wenn Sie das Scharnier nicht auf „0" stellen und die Installation so fortsetzen, kann es zu Verletzungen kommt.
- Entfernen Sie die beiden Verschlussdichtungen.

- Lösen Sie die beiden Schrauben der oberen Abdeckung der Kühlschranktür und entfern den Sie sie.
- Entfernen Sie die oberen Einstellungssätze.

- Lösen Sie die beiden Schrauben der unteren Abdeckung der Kühlschranktür und entfern den Sie sie.

- Entfernen Sie die Schrauben der unteren und oberen Gefrierfachhalterung.

- Entfernen Sie die Schrauben des Mechanismus zum Anheiten und Absenden des Gefrierfachs.

WARNING
Wenn these Schrauben entfernt werden, wird die verkleidete Tur freigegeben.
Sie müssen Maßnahmen ergreifen, um zu verhindern, dass die Tur herunterfällt.
Sie konnen die Möbeltür mit Klebeband an der Innentür befestigen oder eine andere Person um Hilfe bitten.
- Nehmen Sie die Kühlschrankträ und legen Sie sie mit der Oberseite nach unter auf einen Tisch.
- Sie müssen die Möbeltür anbringen, indem Sie sie um 180° drehen - je nachdem, wo sie sich gerade befindet.
Herausnehmen und Vorbereiten der Kühlschrankinnentür
- Entfernen Sie die Scharnierverbindungsschrauben der Scharnierhalterungen.


ACHTUNG
Wenn these Schrauben entfernt werden, wird die verkleidete Tur freigegeben. Sie müssen Maßnahmen ergreifen, um zu verhindern, dass die Tur herunterfällt. Sie können die Möbeltür mit Klebeband an der Innentür befestigen oder eine andere Person um Hilfe bitten.

- Nehmen Sie die Gefrierfachtür heraus und legen Sie sie auf einen Tisch. Entfern den Sie die Befestigungsteile und schrauben Sie sie auf der gegenüberliegenden Seite der Tür fest.
- Nehmen Sie die Kühlschrankträhere aus und legen Sie sie auf einen Tisch.
- Entfernen Sie die Scharnierhalterungen an der Kühlschranktür und schrauben Sie sie wie abgebildet an.

Auswechseln der Scharniere
-
Entfernen Sie die Scharnierkappen, die sich auf der anderen Seite befinden, wo Sie die Scharniere befestigen werden.
-
Entfernen Sie das andere rechte Scharnier, indem Sie seine beiden Schrauben losen, und befestigen Sie es in seinem Schlitz an der oberen linken Seite.


-
Entfernen Sie das obere rechte Scharnier, indem Sie seine beiden Schrauben losen, und befestigen Sie es in seinem Schlitz an der unteren linken Seite.
-
Bringen Sie die von der linken Seite entfernten Scharnierschlitzkappen an den Scharnierkappen auf der rechten Seite an.


Einbau der PU-Tür des Gefrierfachs
- Setzen Sie die Kühlschrankinnentür in den Kühlschrank ein und befestigen Sie sie mit vier Schrauben.
