FBCD 761 TNF EDBL - Réfrigérateur Fulgor Milano - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur intégrable
Marque	Fulgor Milano
Modèle	FBCD 761 TNF EDBL
Dimensions (H × L × P) sans panneau	2134 mm × 756 mm × 592 mm
Dimensions avec panneau (ép. 19 mm)	2134 mm × 756 mm × 616 mm
Poids net	164 kg
Classe climatique	SN (10 °C à 32 °C), N (16 °C à 32 °C), ST (16 °C à 38 °C), T (16 °C à 43 °C)
Alimentation électrique	220-240 V, 50/60 Hz, prise mise à la terre à 3 broches
Réfrigérant	R600a (isobutane)
Capacité porte réfrigérateur	25 kg max
Capacité porte congélateur	10 kg max
Pression d'eau (si raccordement)	25-80 psi (1,7-5,5 bar) – uniquement modèle avec fontaine (FBCD 762)
Épaisseur minimale de la porte du meuble	19 mm (3/4 po)
Hauteur maximale avec pieds réglables	2169 mm (85 3/8 po)
Fonctions principales	Réfrigérateur et congélateur intégrés, portes plaquées, réglage de hauteur, supports anti-basculement, changement de sens de porte possible
Entretien et nettoyage	Nettoyer régulièrement les grilles de ventilation, dégivrage manuel du congélateur (réfrigérateur automatique)
Sécurité	Supports anti-basculement, mise à la terre obligatoire, réfrigérant inflammable R600a, température ambiante min. 10 °C
Pièces détachées et réparabilité	Disponibles auprès du fabricant ; intervention par technicien qualifié recommandée
Informations générales	Manuel d'installation et d'utilisation inclus, notice disponible en téléchargement gratuit

FOIRE AUX QUESTIONS - FBCD 761 TNF EDBL Fulgor Milano

Quelles sont les dimensions de la niche nécessaires pour installer ce réfrigérateur ?

Les dimensions minimales de la niche sont : largeur 762 mm (30"), profondeur 635 mm (25"), hauteur 2134 mm (84"). Le produit peut être ajusté avec des pieds réglables jusqu'à une hauteur maximale de 2169 mm.

Peut-on inverser le sens d'ouverture de la porte ?

Oui, le modèle FBCD 761 TNF EDBL permet de changer le sens d'ouverture de la porte du réfrigérateur. La procédure est détaillée dans la notice (section Changement de direction de la porte FF) et nécessite des outils et des pièces fournies.

Quelle est l'épaisseur maximale de la porte du meuble que l'on peut fixer ?

L'épaisseur maximale de la porte du meuble est de 38 mm (1 1/2 po) pour une ouverture à 115°. Au-delà, l'ouverture doit être limitée à 90° à l'aide d'une goupille de limitation fournie.

Faut-il un raccordement d'eau pour ce modèle ?

Non, le modèle FBCD 761 TNF EDBL ne dispose pas de distributeur d'eau ou de glace. Le raccordement d'eau n'est nécessaire que pour le modèle FBCD 762.

Comment installer les supports anti-basculement ?

Les supports anti-basculement doivent être fixés au mur à l'aide des chevilles et vis fournies, selon les dimensions indiquées dans la notice. Ils empêchent le basculement de l'appareil. En l'absence de fixation murale, une poutre en bois peut être utilisée.

Quelle est la classe climatique de cet appareil ?

L'appareil est conçu pour les classes climatiques SN, N, ST et T, soit une plage de température ambiante de +10 °C à +43 °C.

Comment régler la hauteur du réfrigérateur dans la niche ?

Utilisez les pieds réglables situés sous l'appareil. Tournez la clé dans le sens horaire pour soulever l'avant ou l'arrière. La hauteur maximale des pieds est de 40 mm. Vérifiez la planéité avec un niveau à bulle.

Peut-on utiliser une rallonge électrique ?

Non, l'utilisation de rallonges ou d'adaptateurs non mis à la terre est interdite. Le réfrigérateur doit être branché directement sur une prise à 3 broches mise à la terre.

Quel réfrigérant est utilisé et quelles précautions ?

Le réfrigérant est l'isobutane R600a, un gaz inflammable. Après transport horizontal, attendez au moins 4 heures avant de brancher l'appareil. L'installation doit respecter les dégagements de ventilation.

Comment nettoyer les grilles de ventilation ?

Les grilles de ventilation (supérieure et inférieure) doivent être nettoyées régulièrement avec un aspirateur ou un chiffon doux pour éviter l'accumulation de poussière qui pourrait nuire aux performances.

MODE D'EMPLOI FBCD 761 TNF EDBL Fulgor Milano

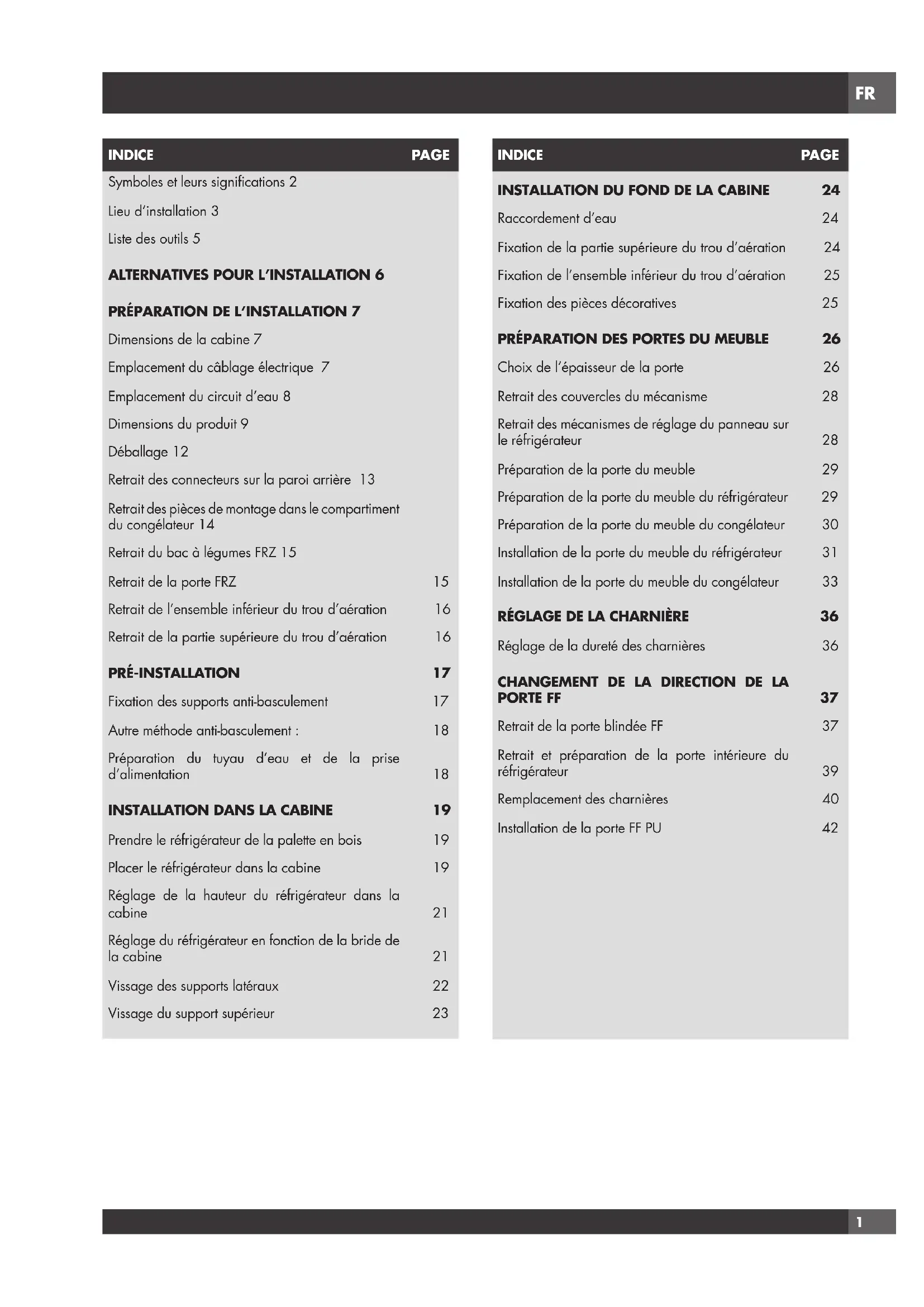

Symboles et leurs significations 2

Lieud'installation3

Listedesoutils5

ALTERNATIVES POUR L'INSTALLATION 6

PREPARATION DE L'INSTALLATION 7

Dimensions de la cabine 7

Emplacement du cablage electrique 7

Emplacement du circuit d'eau 8

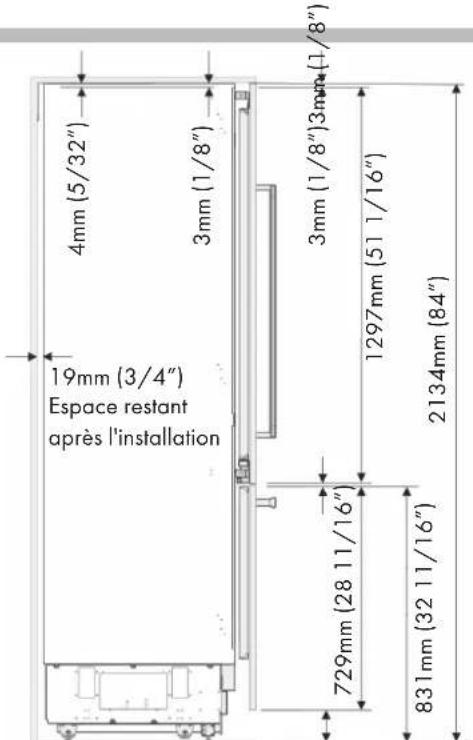

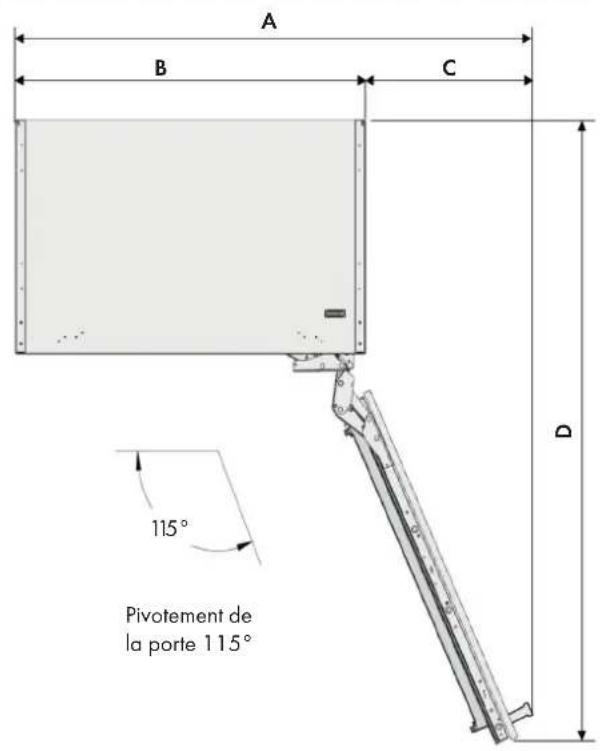

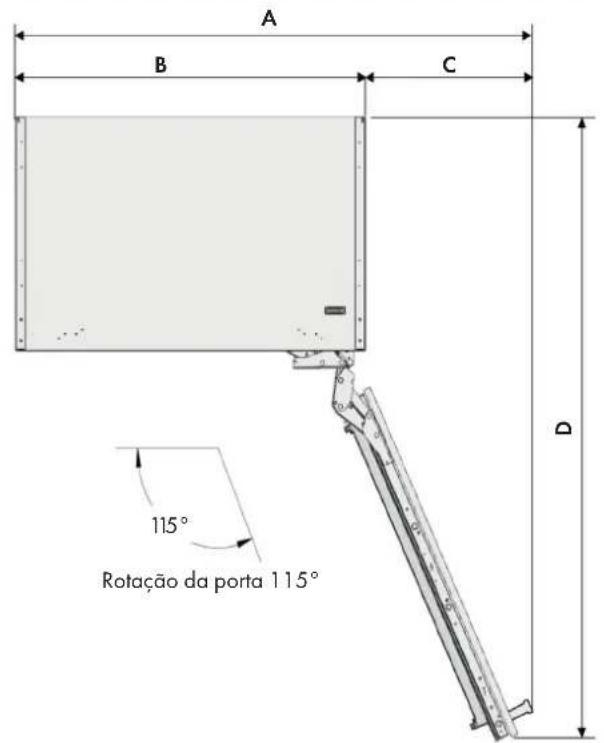

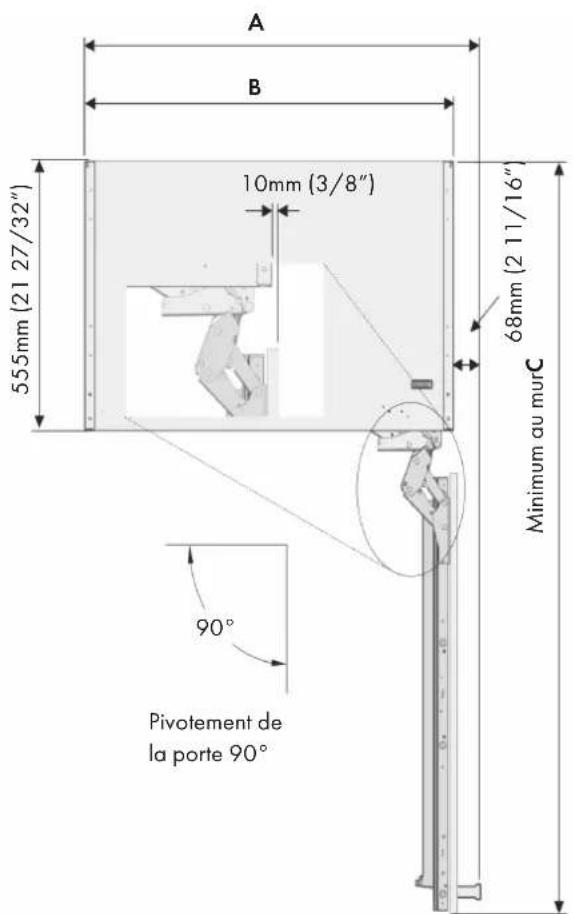

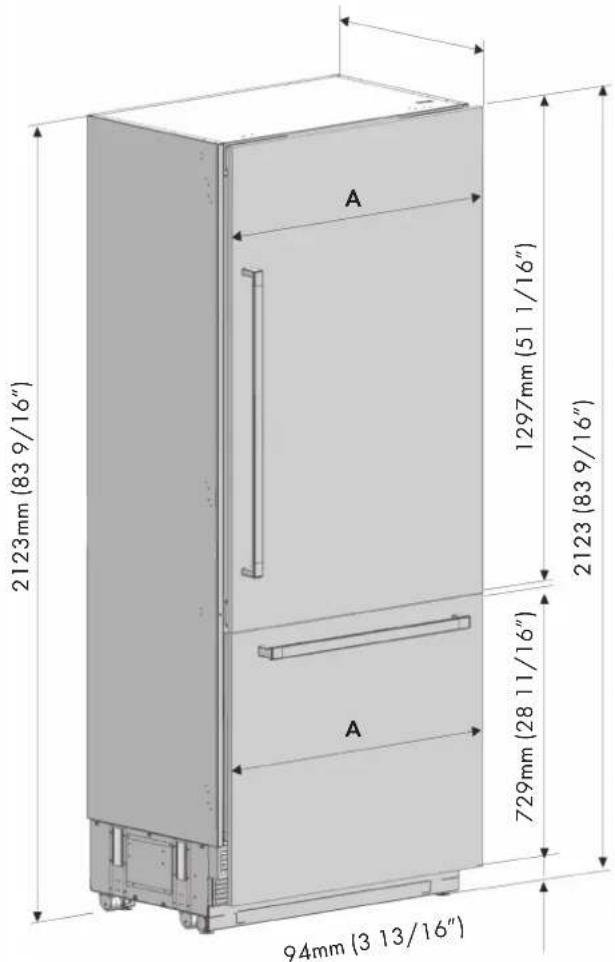

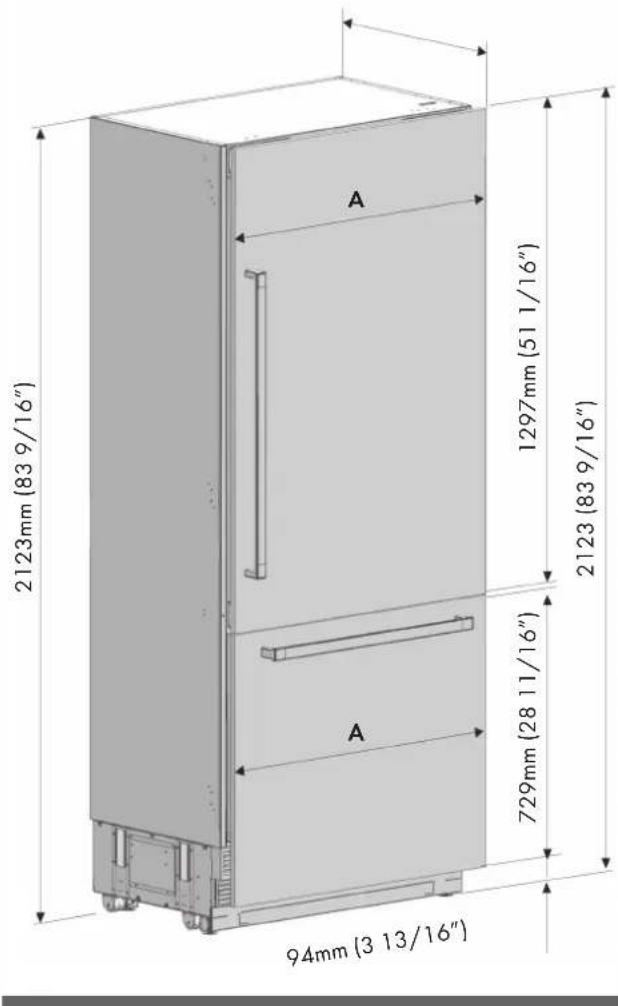

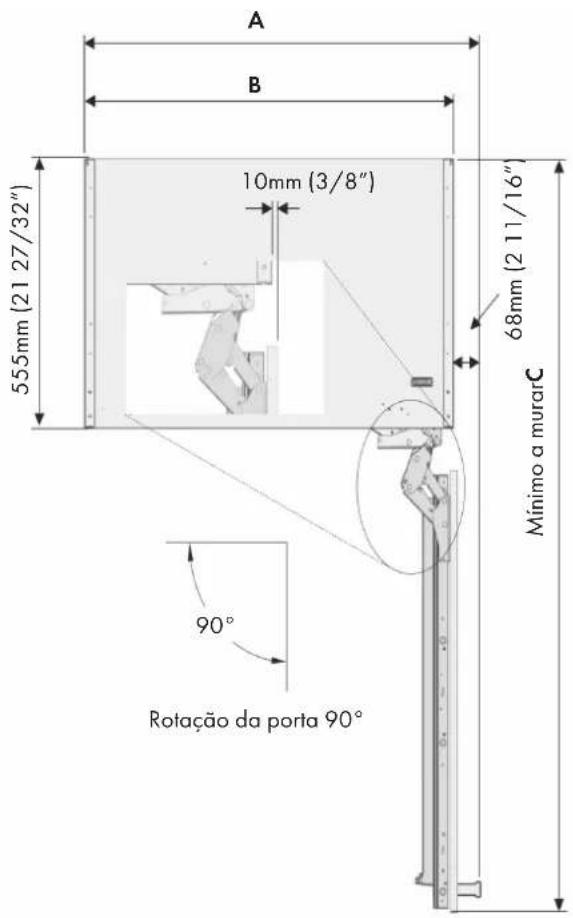

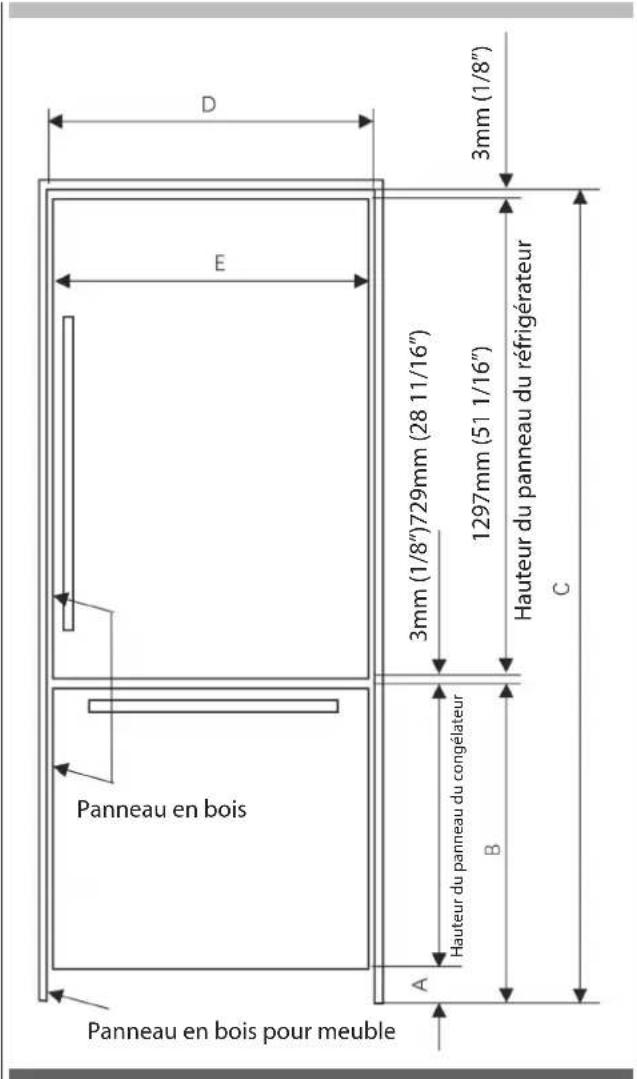

Dimensions du produit 9

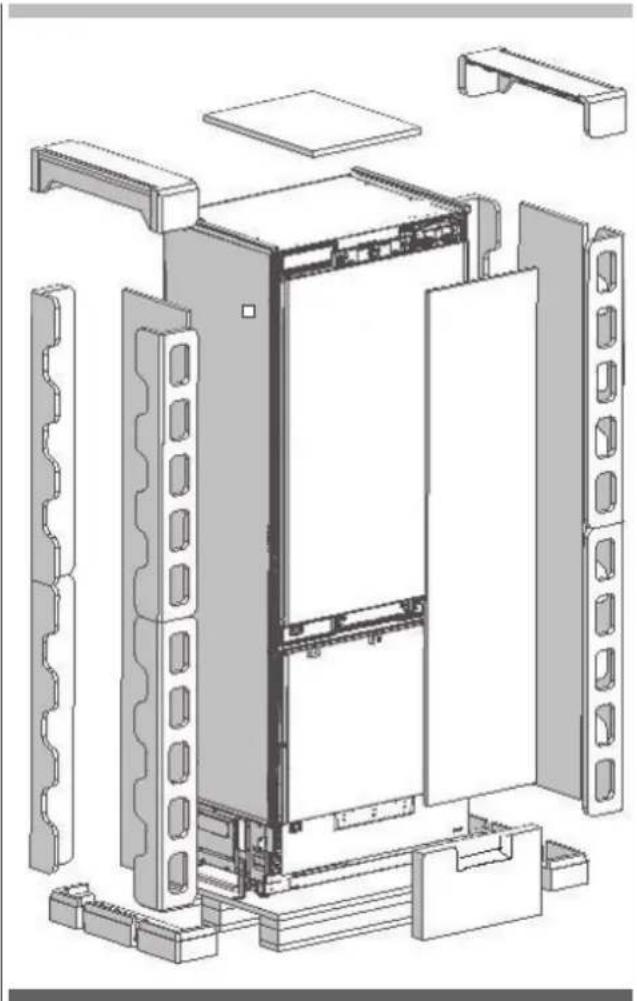

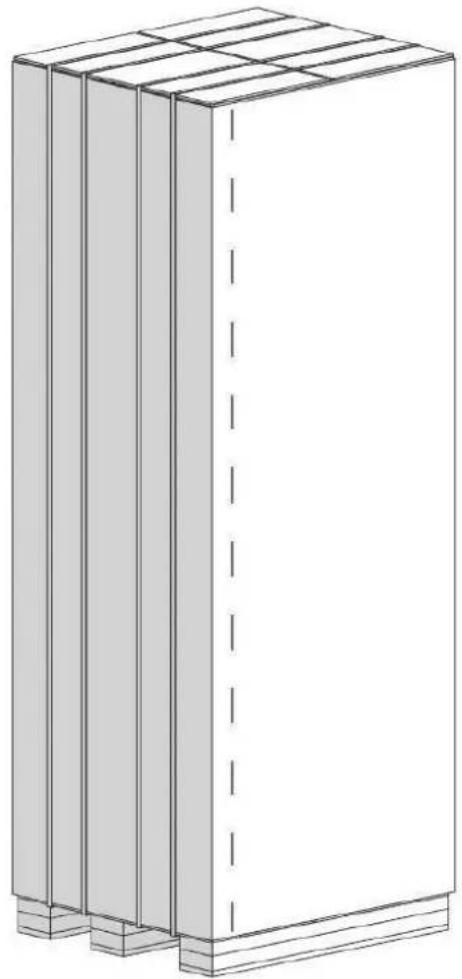

Déballage 12

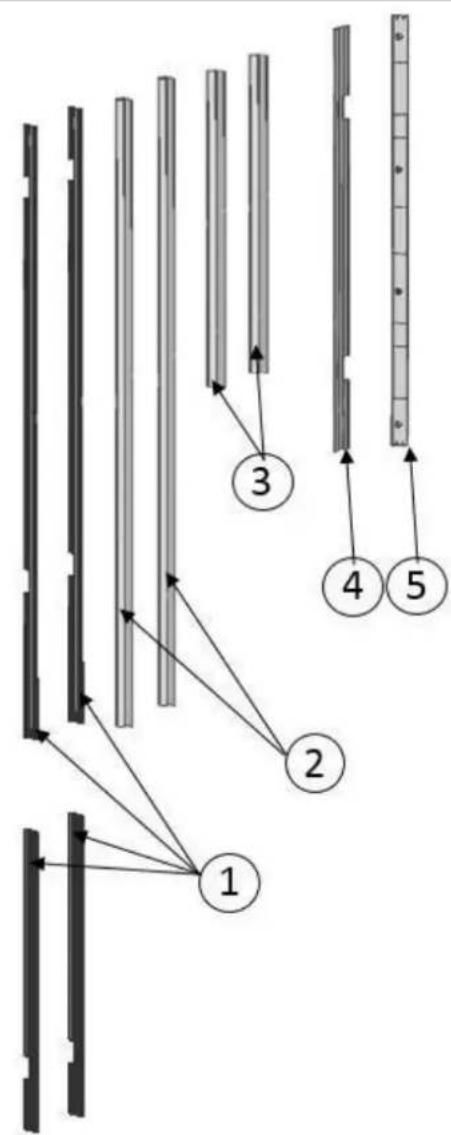

Retrait des connecteurs sur la paroi arrêté 13

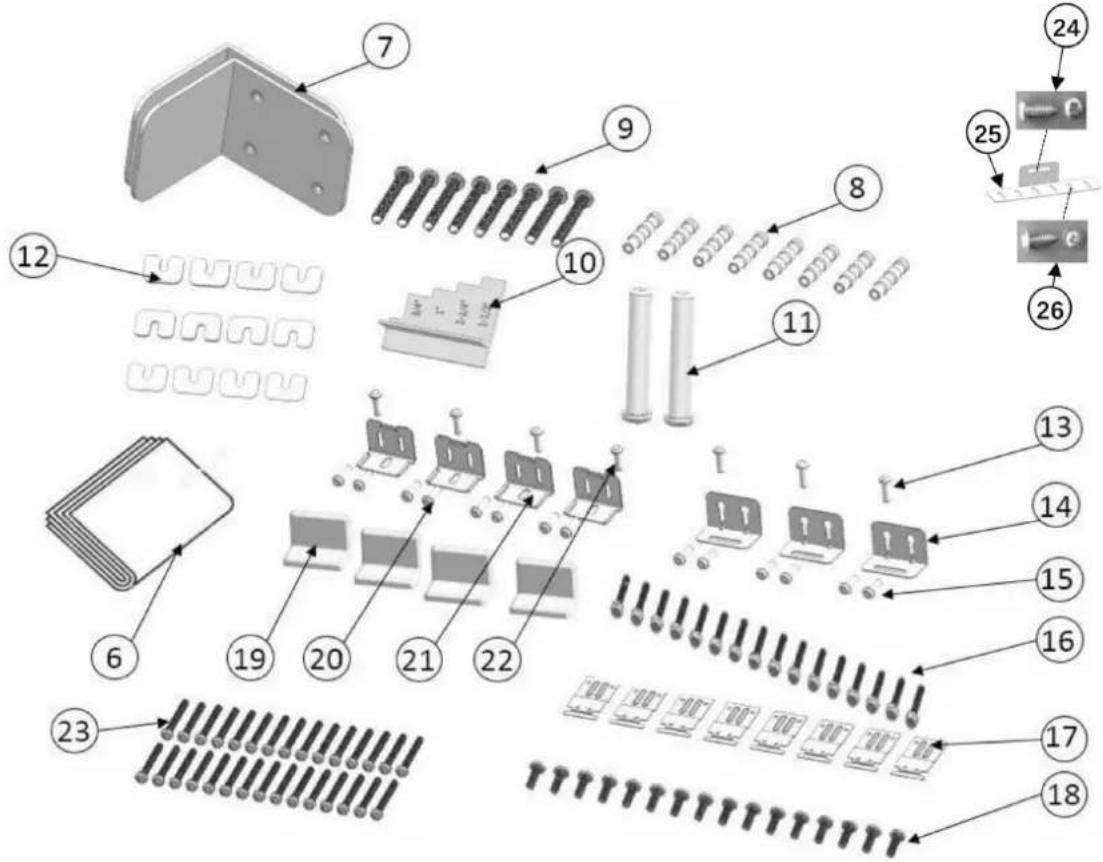

Retrait des pieces de montage dans le compartment du congelateur 14

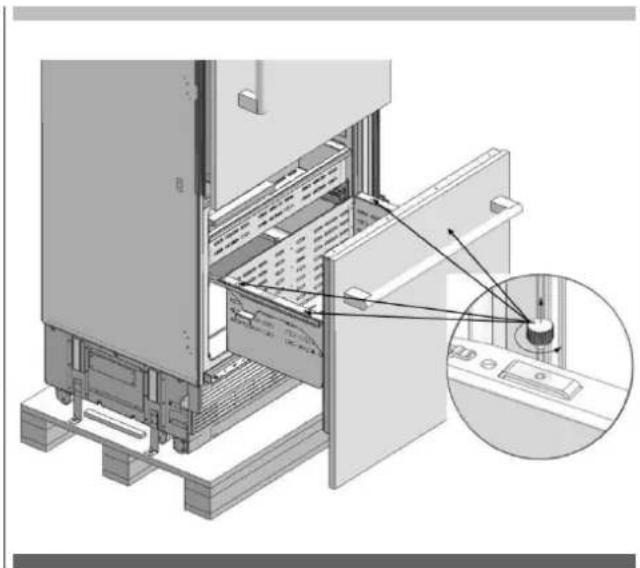

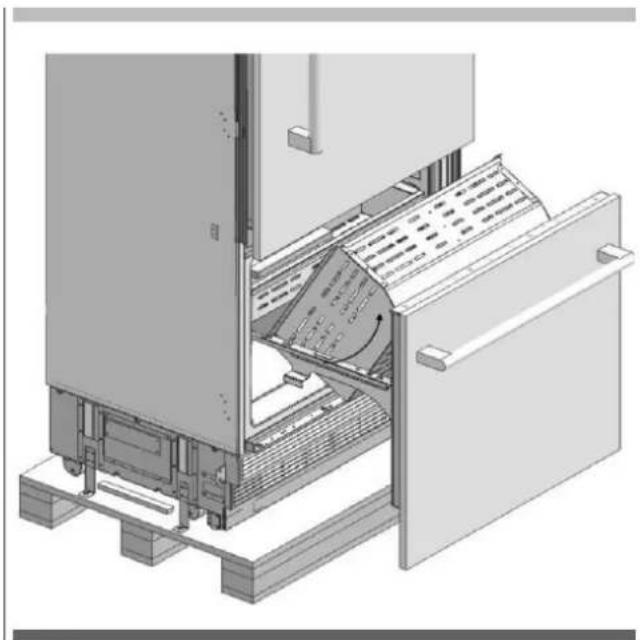

Retrait du bac à légumes FRZ 15

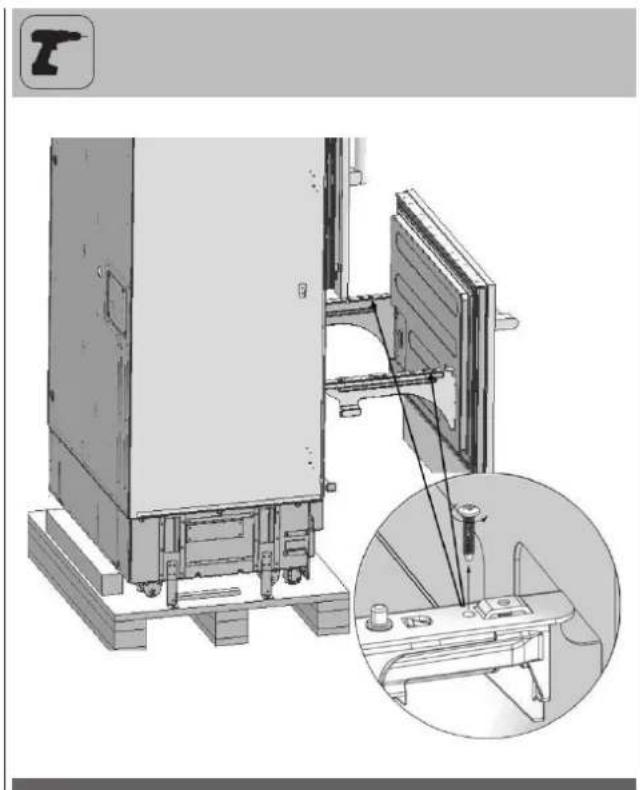

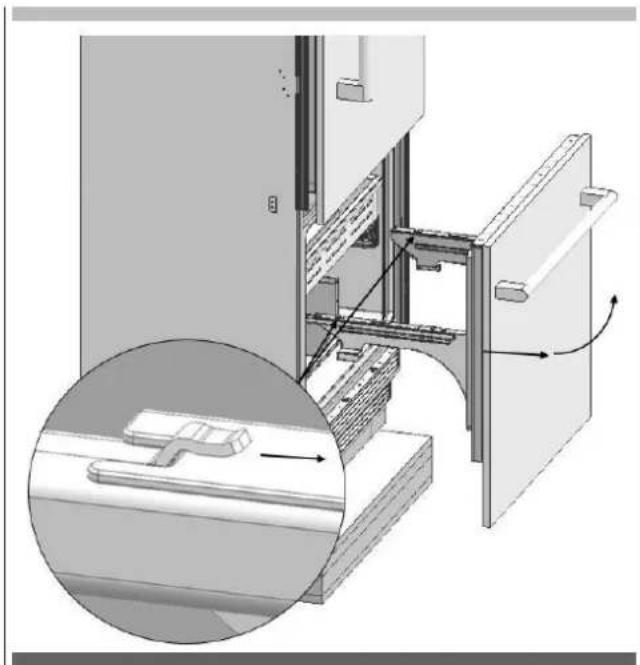

Retrait de la porte FRZ 15

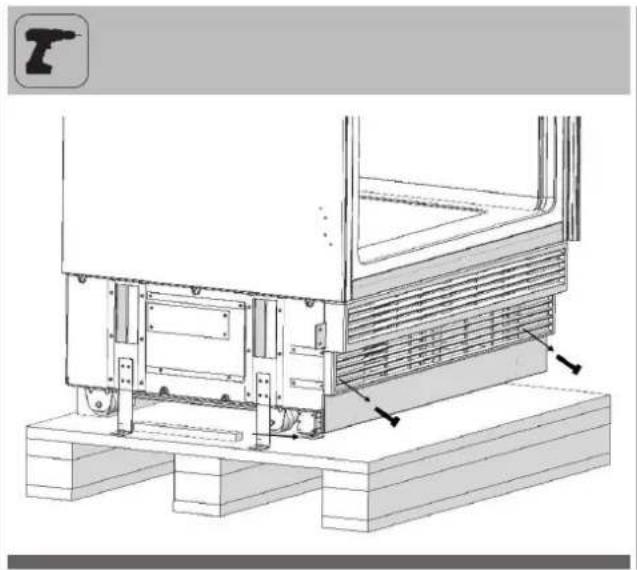

Retrait de l'ensemble inférieur du trou d'aération 16

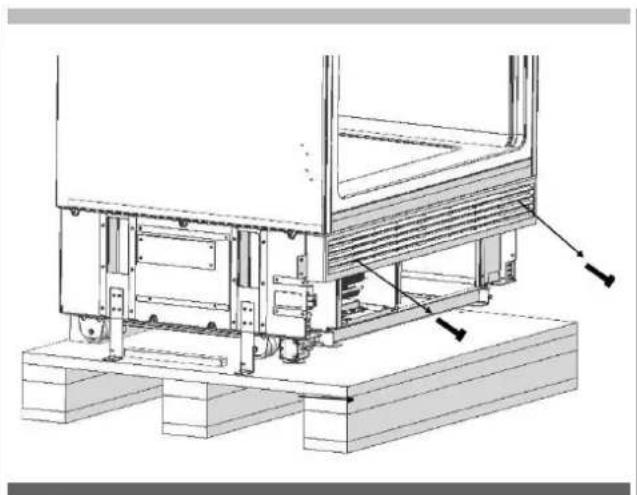

Retrait de la partie supérieure du trou d'aération 16

PRE-INSTALLATION 17

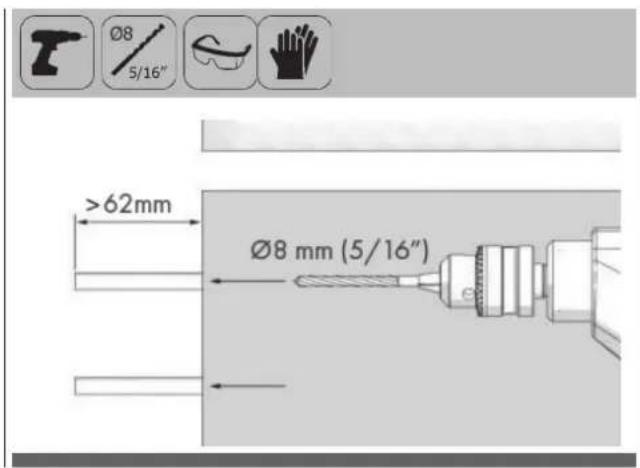

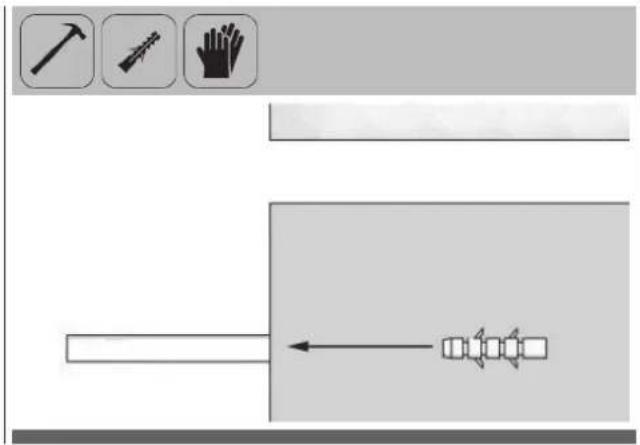

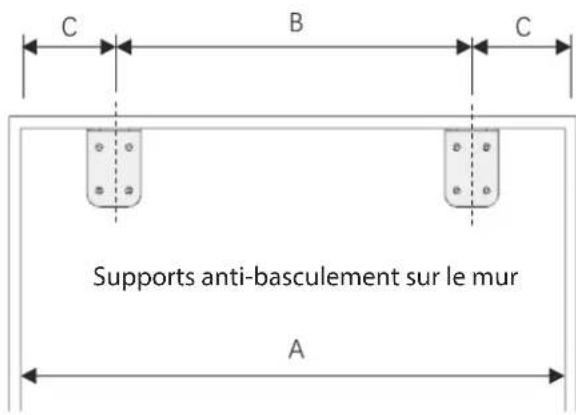

Fixation des supports anti-basculement 17

Autre méthode anti-basculement: 18

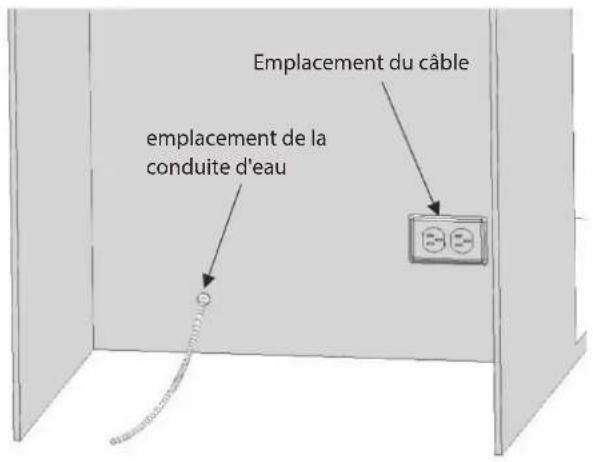

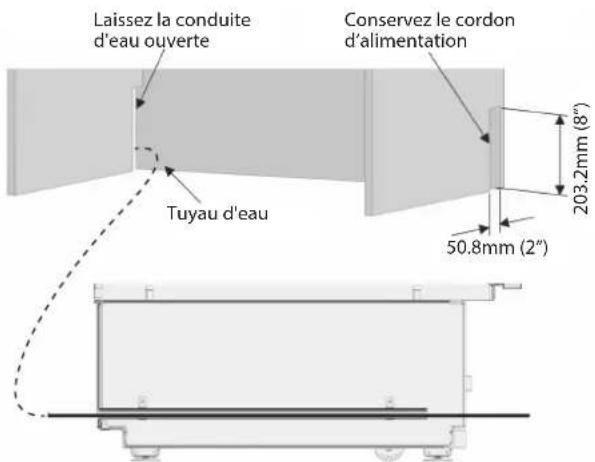

Preparation du tuyau d'eau et de la prise d'alimentation 18

INSTALLATION DANS LA CABINE 19

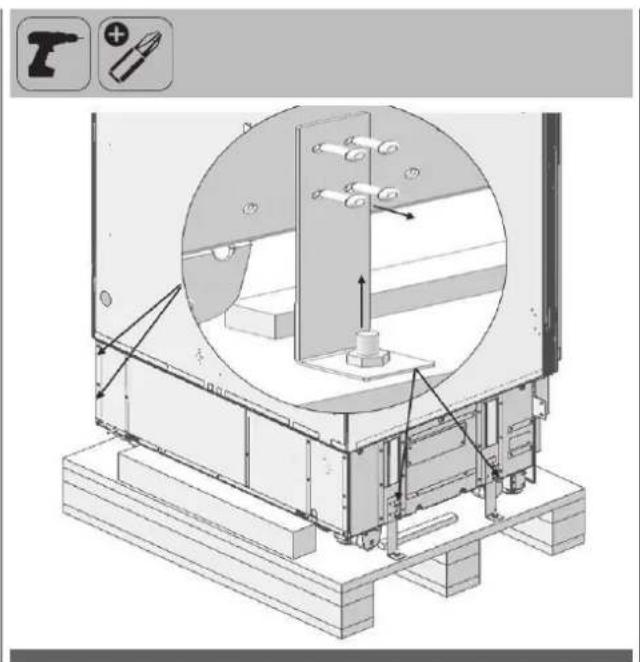

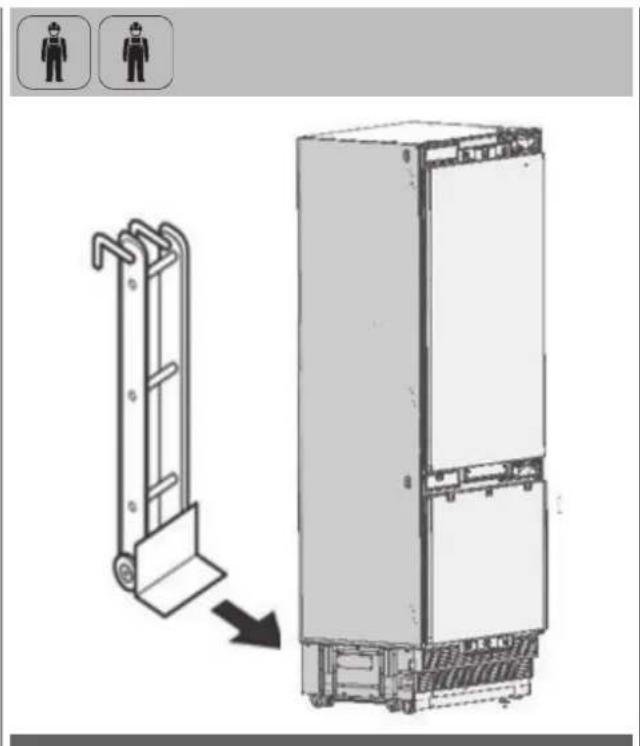

Prendre le réfrigerateur de la palette en bois 19

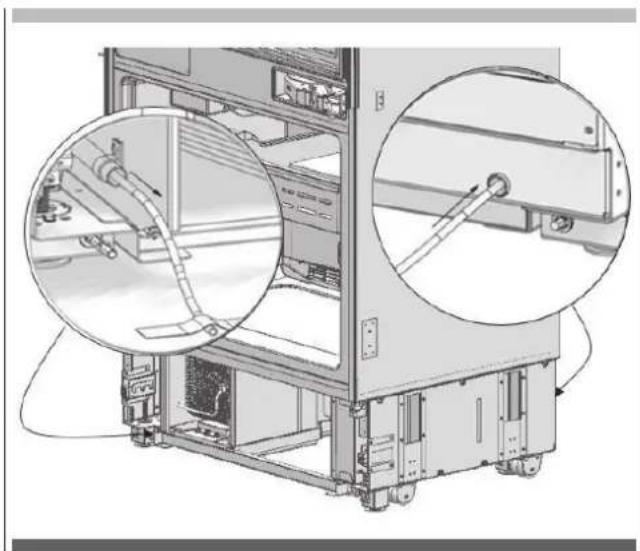

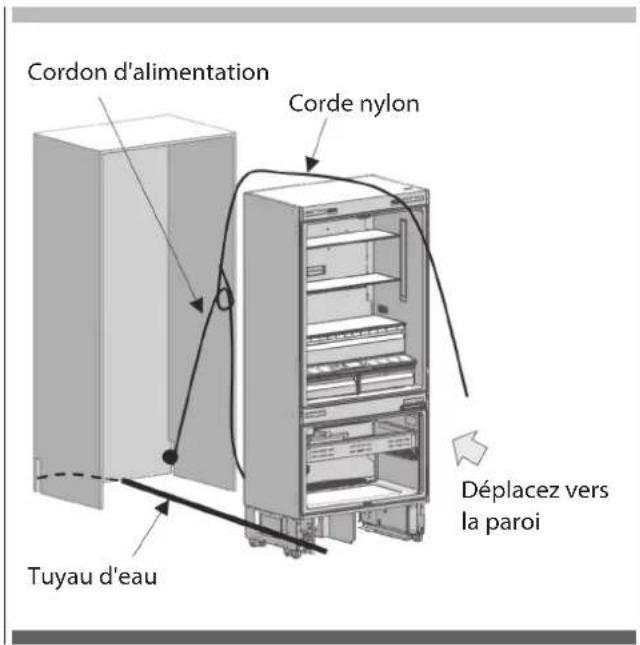

Placerle réfrigérateur dans la cabine 19

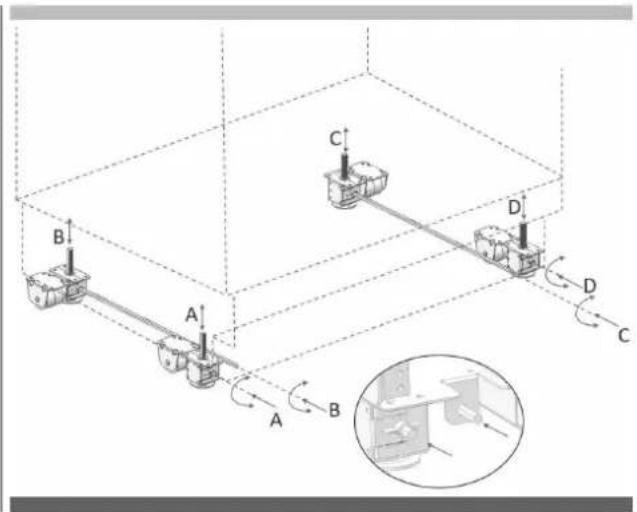

Réglage de la hauteur du réfrigerateur dans la cabine 21

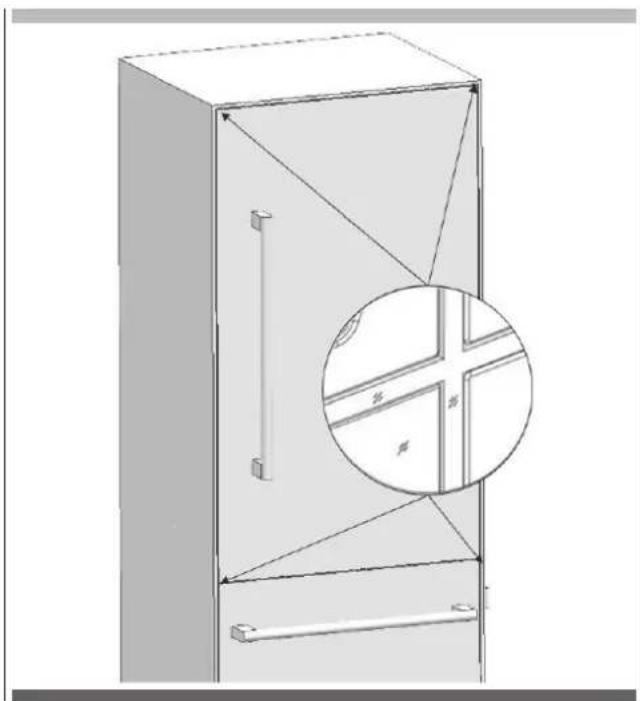

Réglage du réfrigérateur en fonction de la bride de la cabine 21

Vissage des supports lateraux 22

Vissage du support supérieur 23

INDICE

INSTALLATION DU FOND DE LA CABINE 24

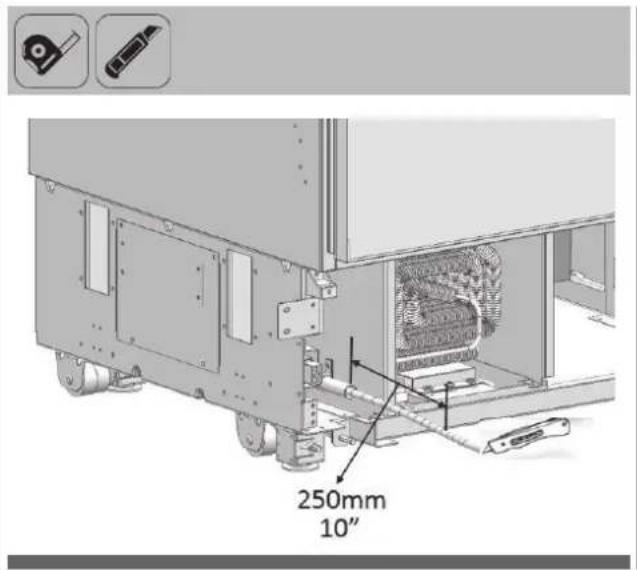

Raccordement d'eau 24

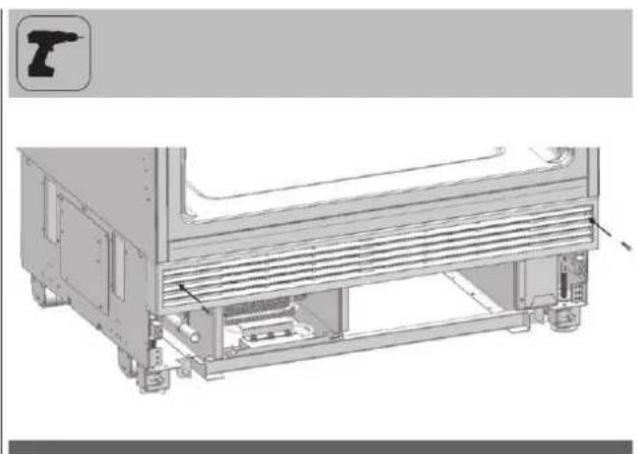

Fixation de la partie supérieure du trou d'airation 24

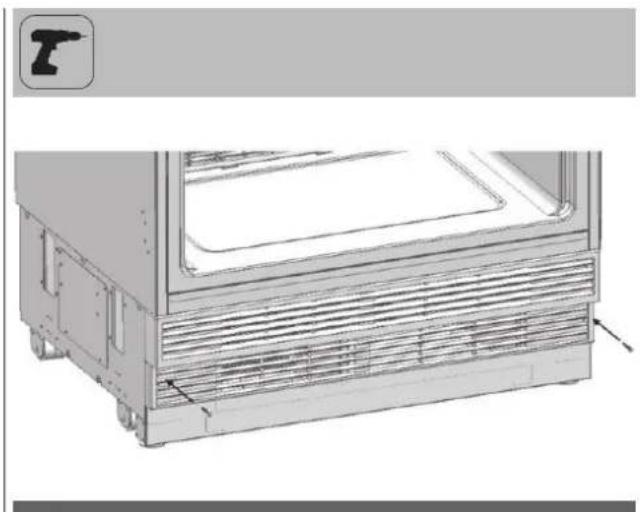

Fixation de l'ensemble inférieur du trou d'agération 25

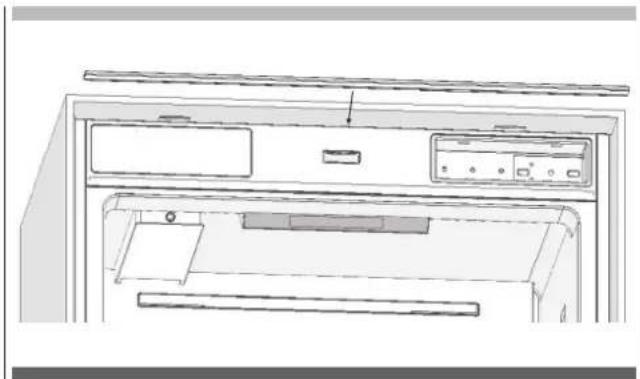

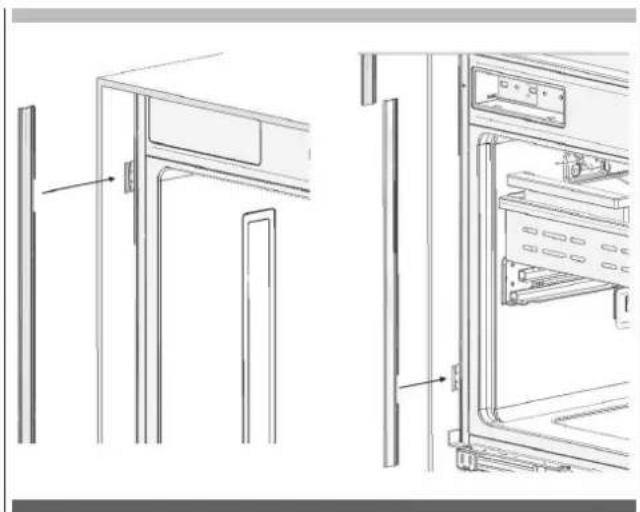

Fixation des pièces décoratives 25

PREPARATION DES PORTES DU MEUBLE 26

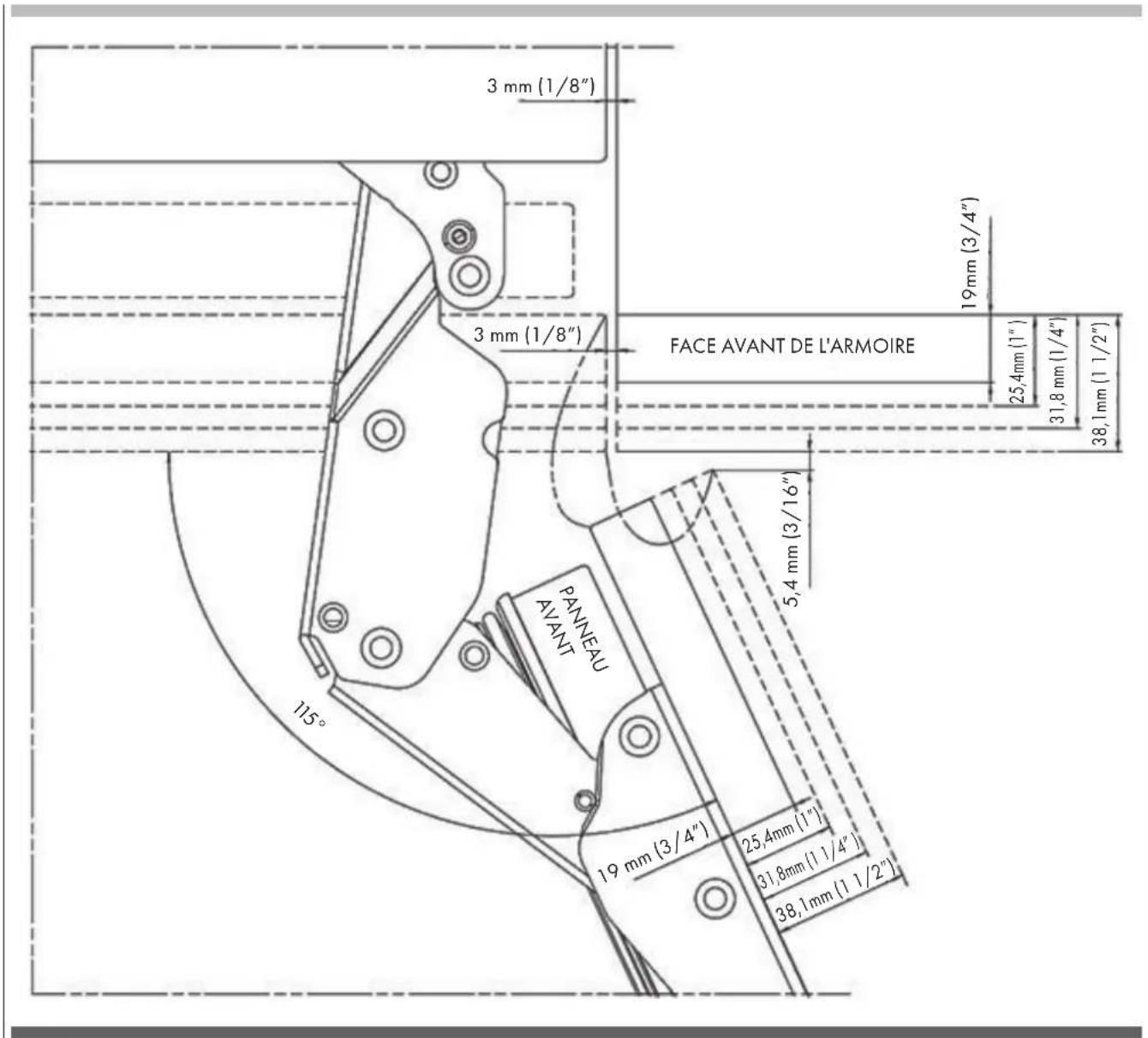

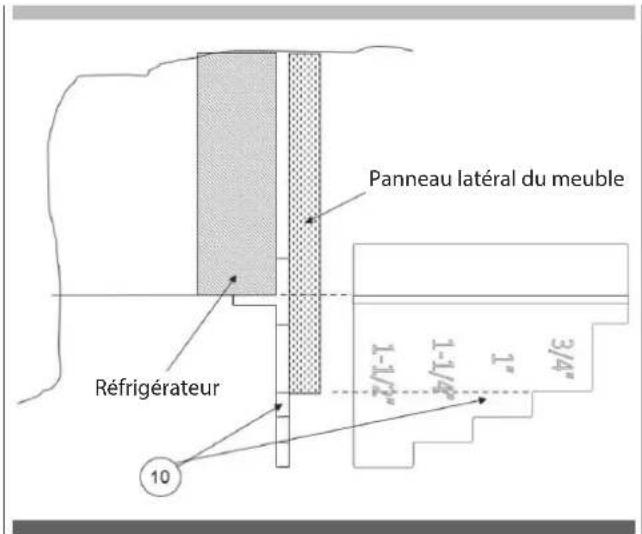

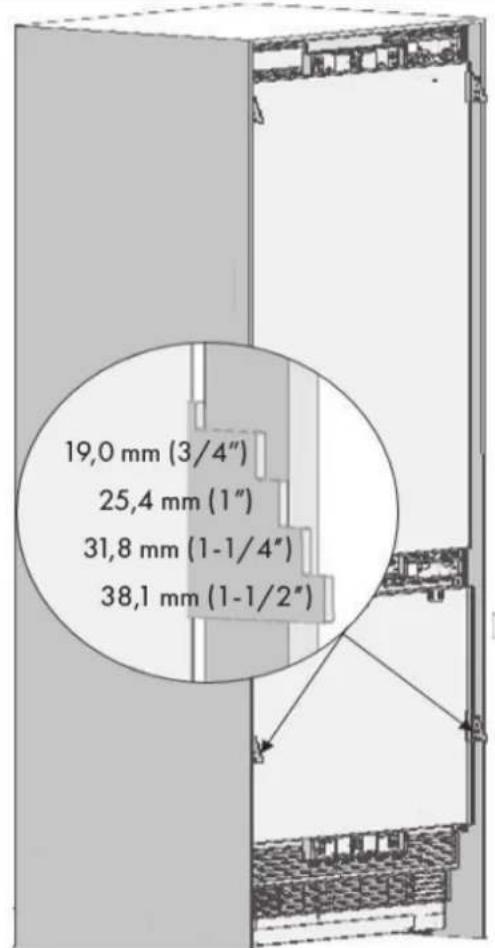

Choix de I'epaisseur de la porte 26

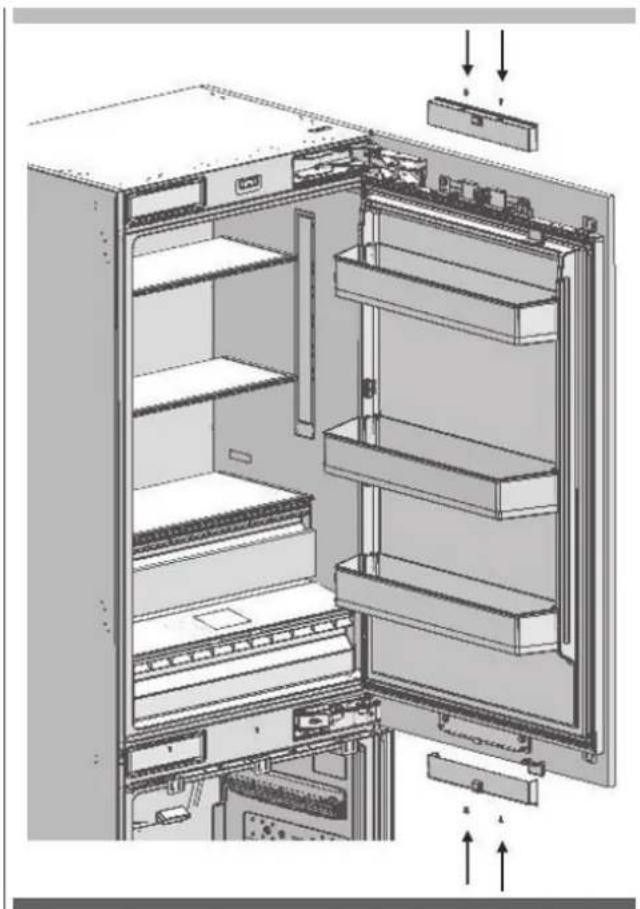

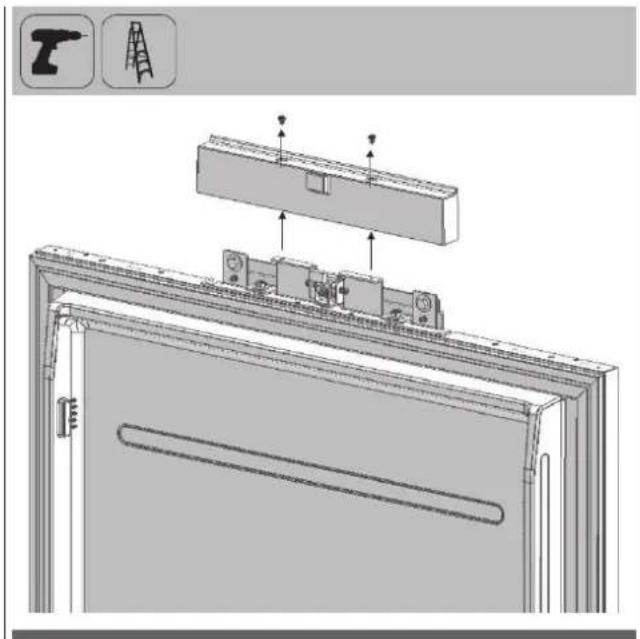

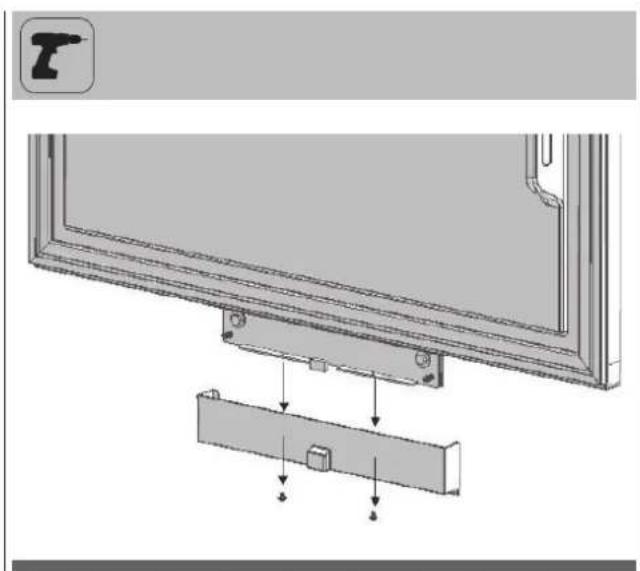

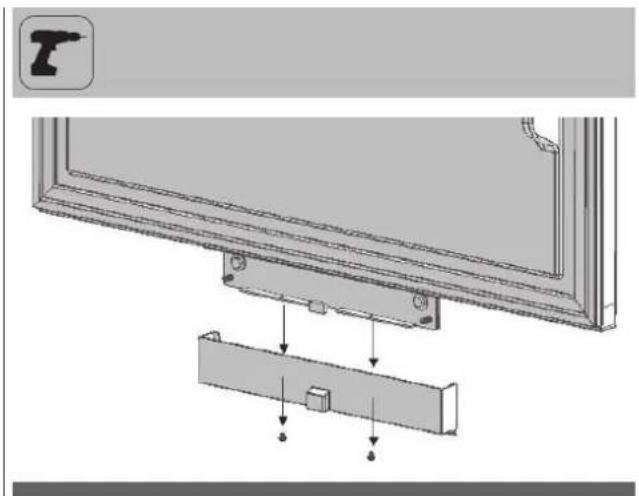

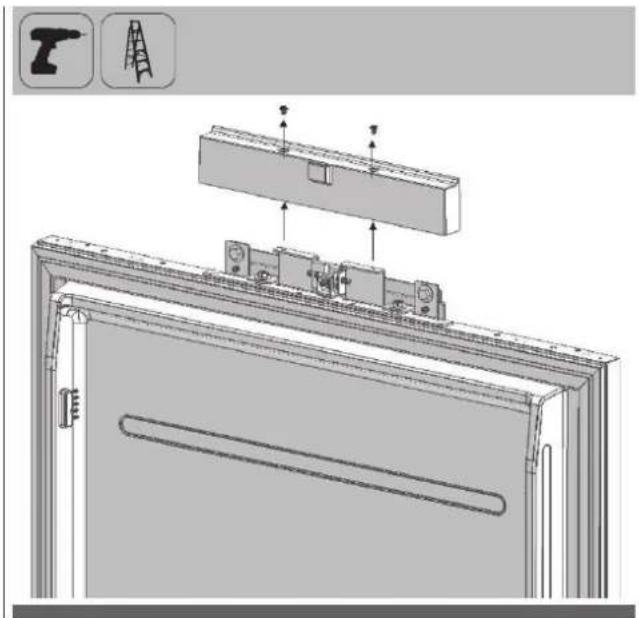

Retrait des couvercles du mecanisme 28

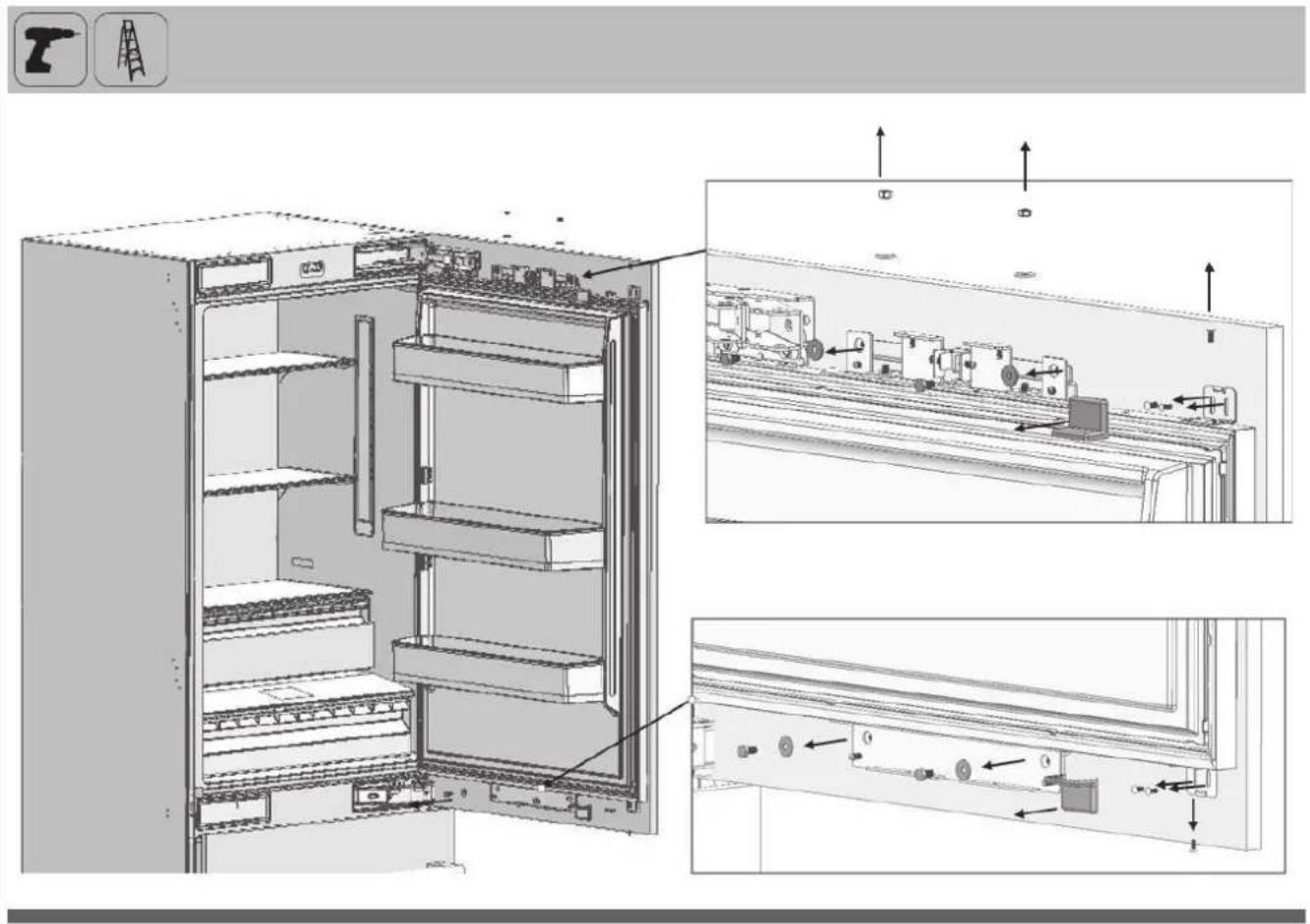

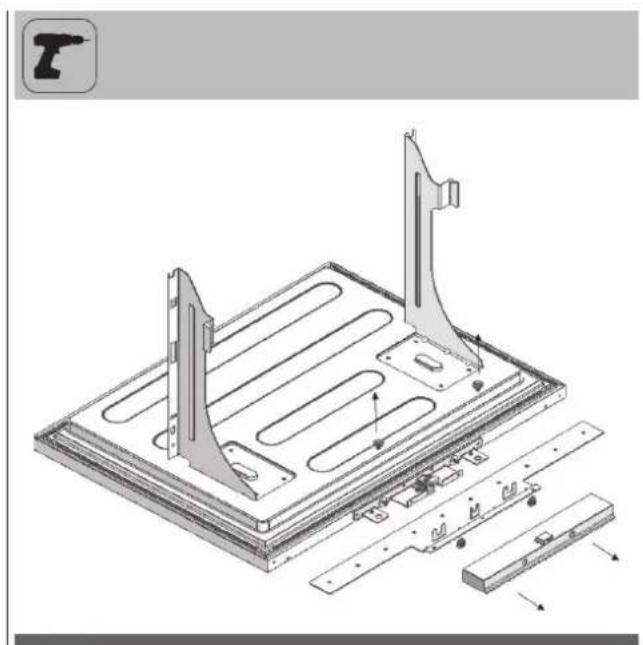

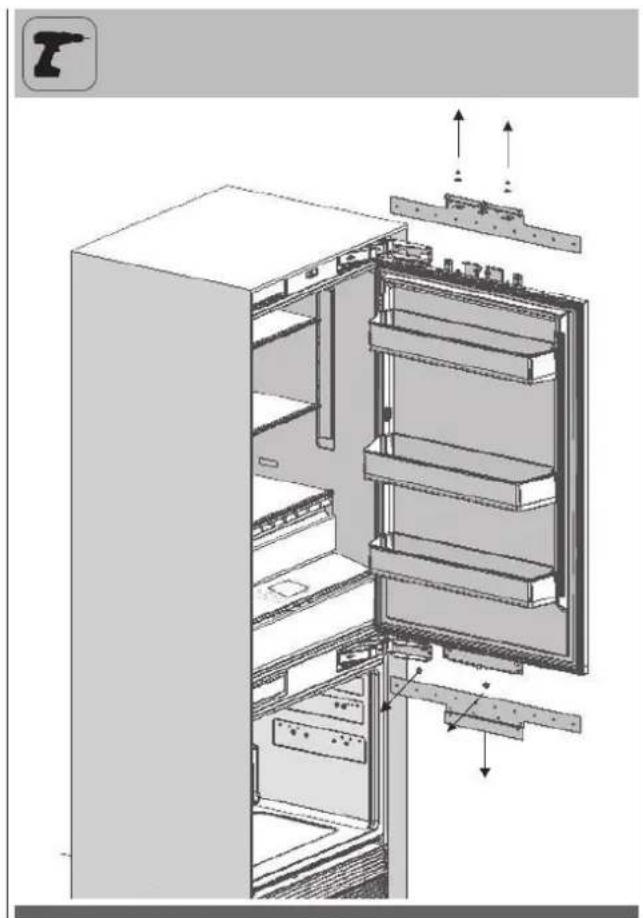

Retrait des mécanismes de réglage du panneau sur le réfrigerateur 28

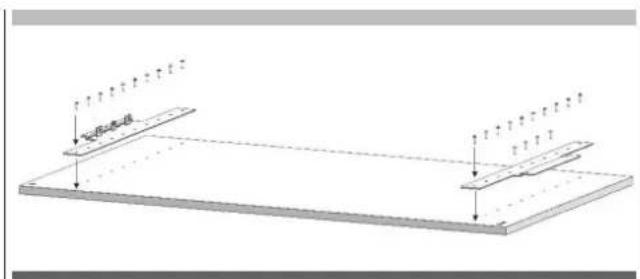

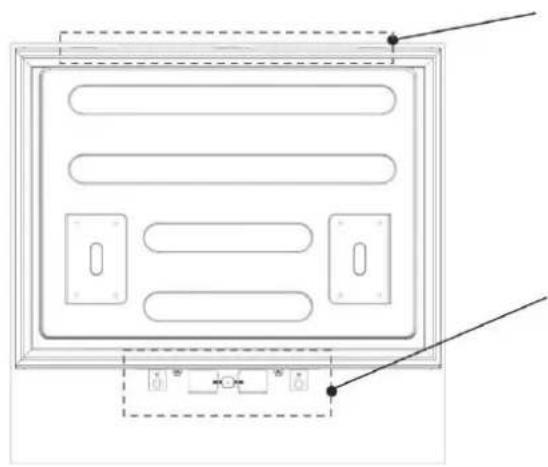

Preparation de la porte du meuble 29

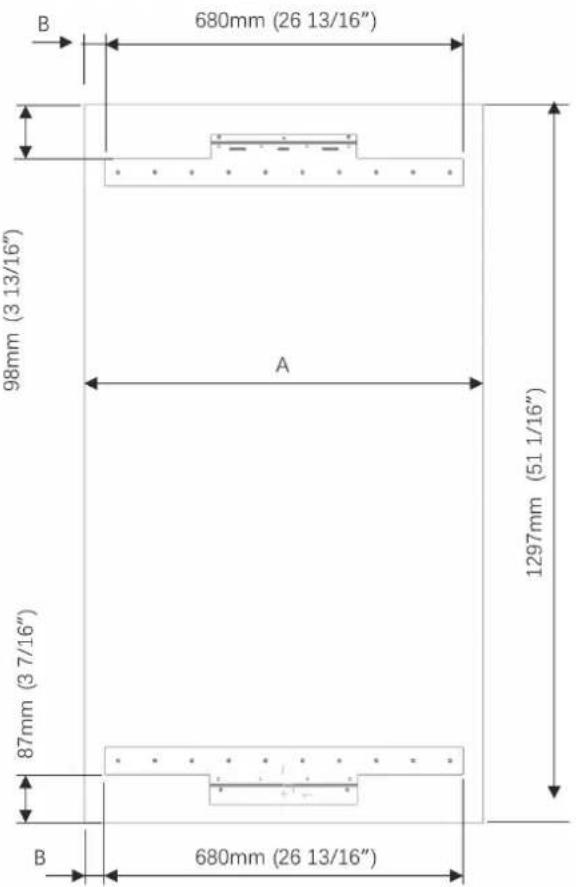

Preparation de la porte du meuble du réfrigerateur 29

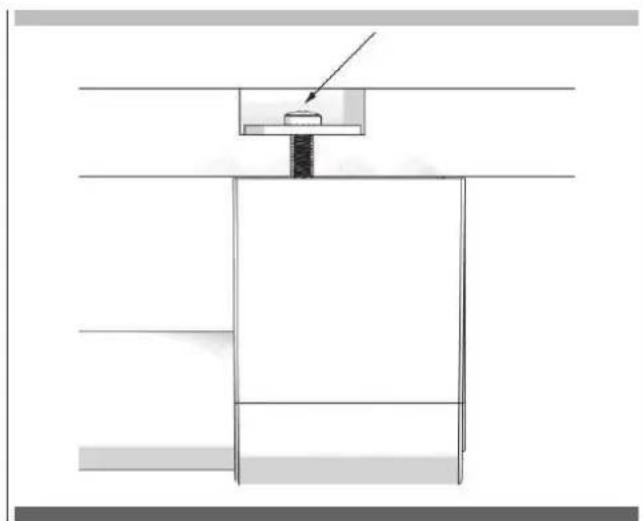

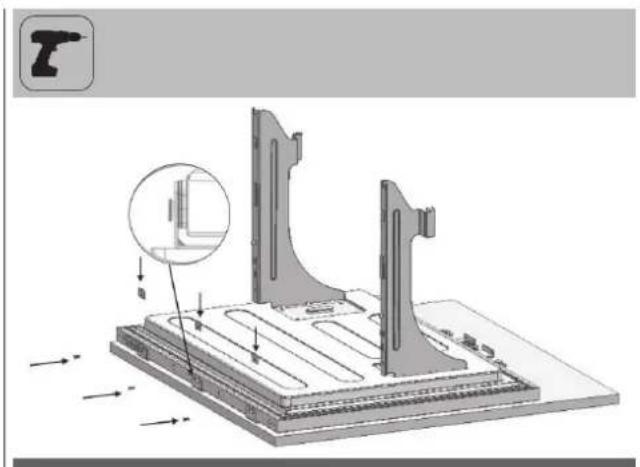

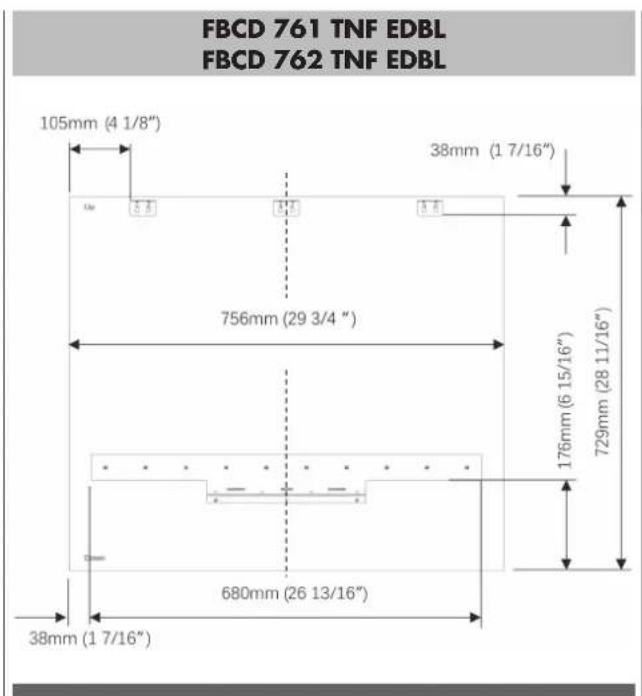

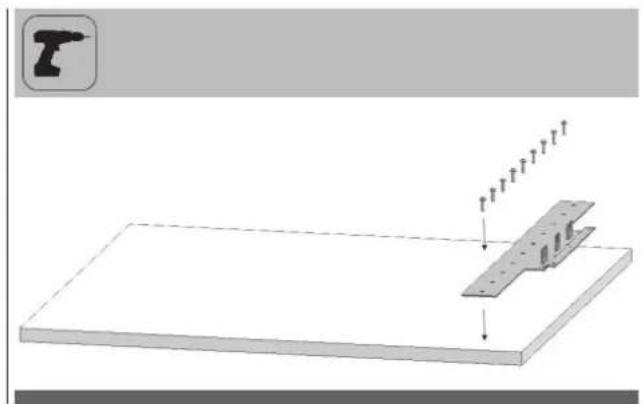

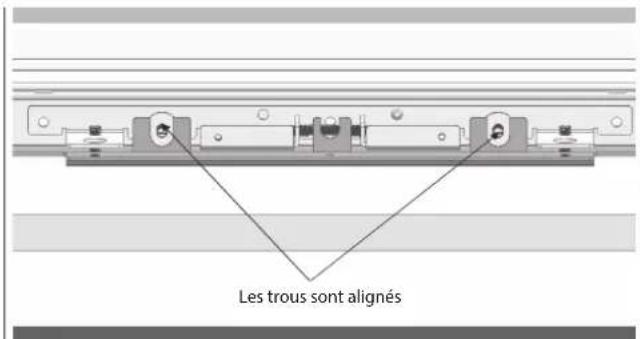

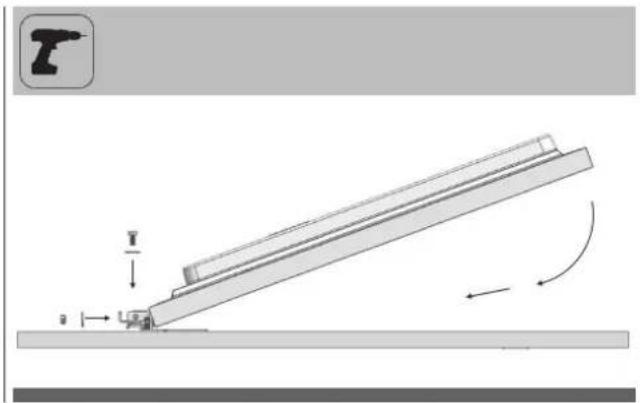

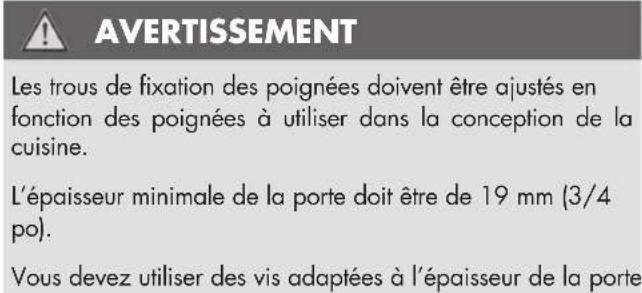

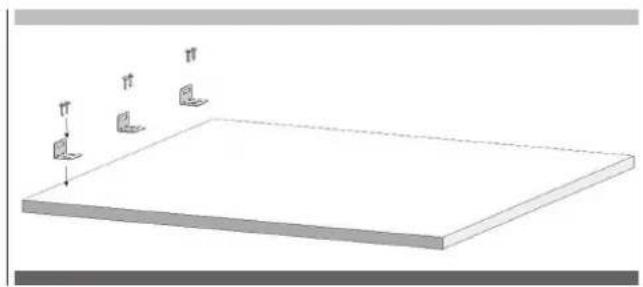

Preparation de la porte du meuble du congélateur 30

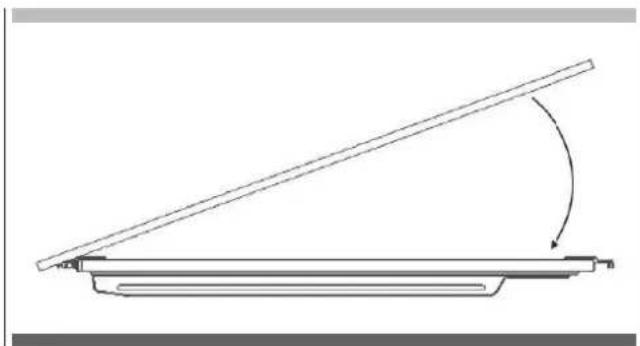

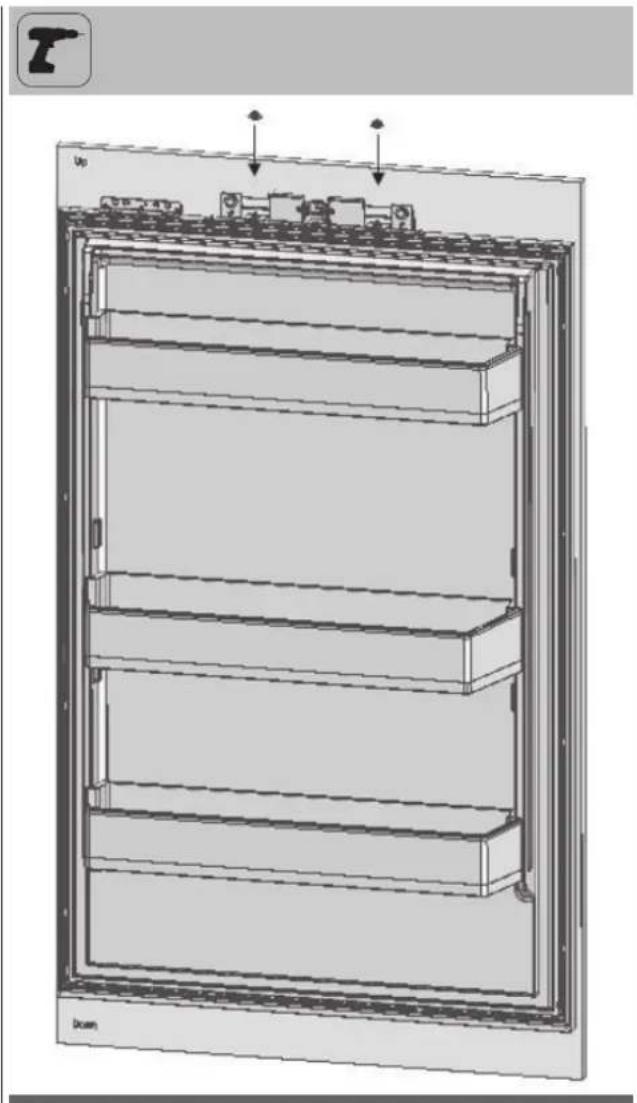

Installation de la porte du meuble du réfrigerateur 31

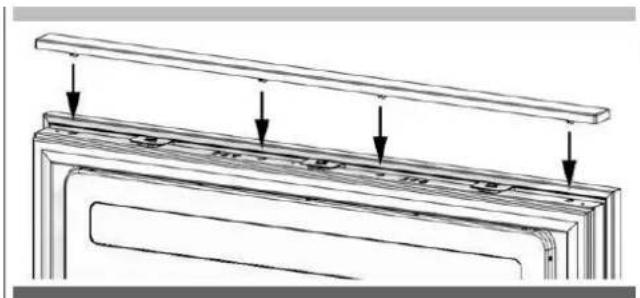

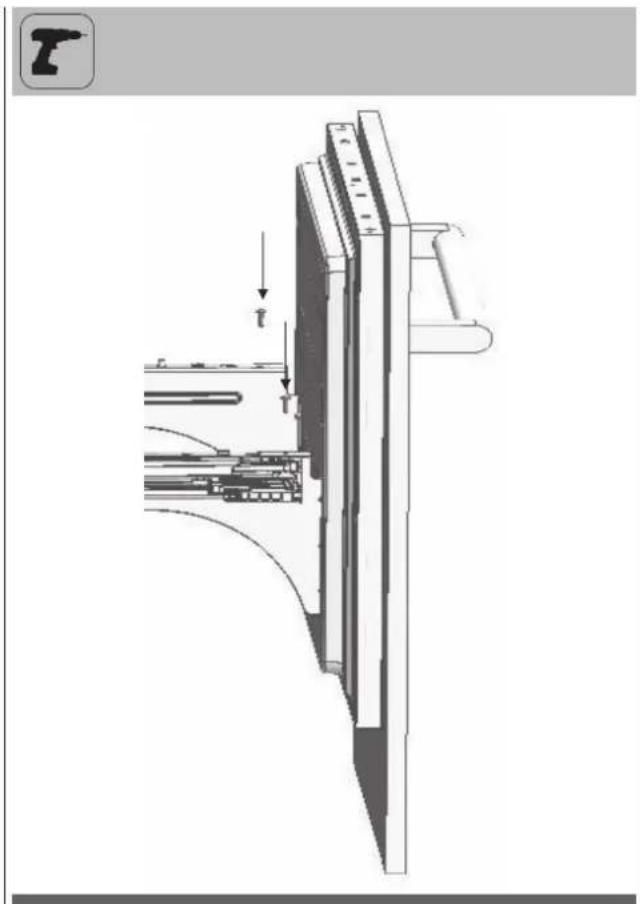

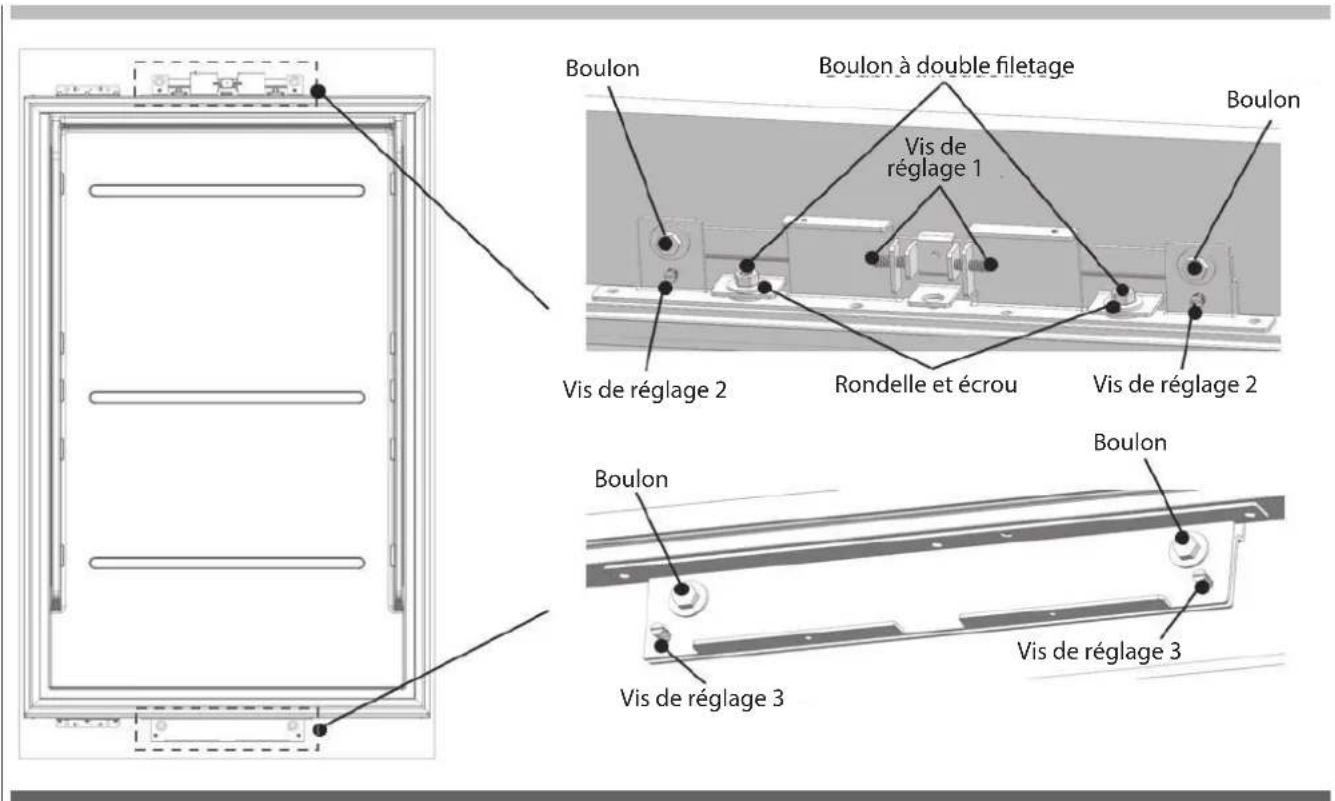

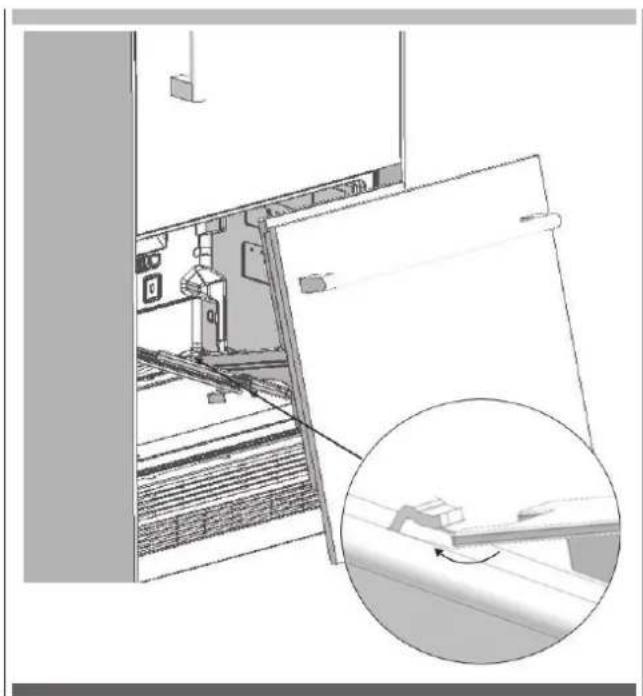

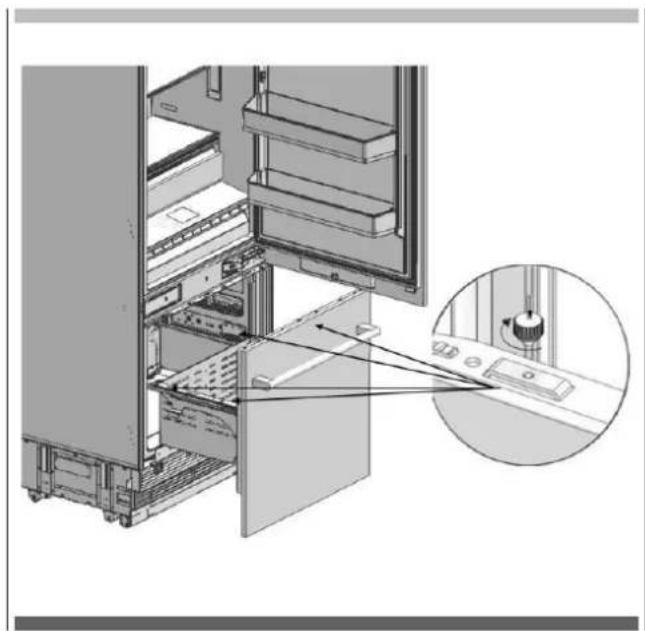

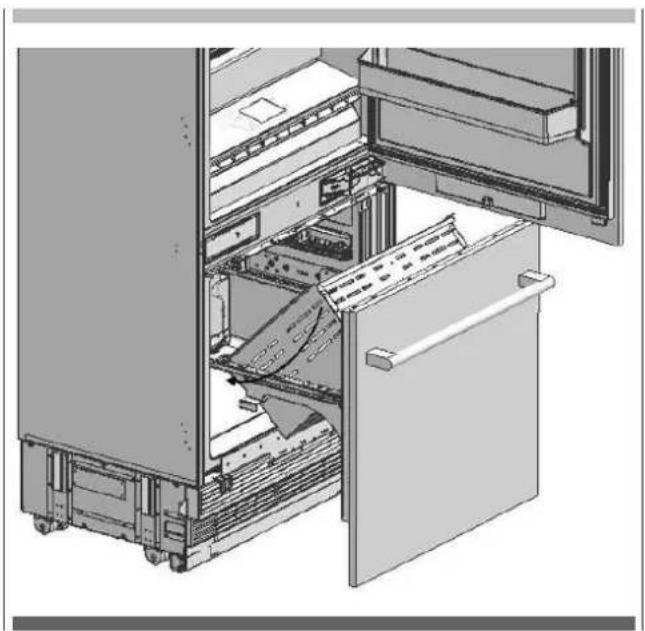

Installation de la porte du meuble du congelasteur 33

RéGLAGE DE LA CHARNIÈRE 36

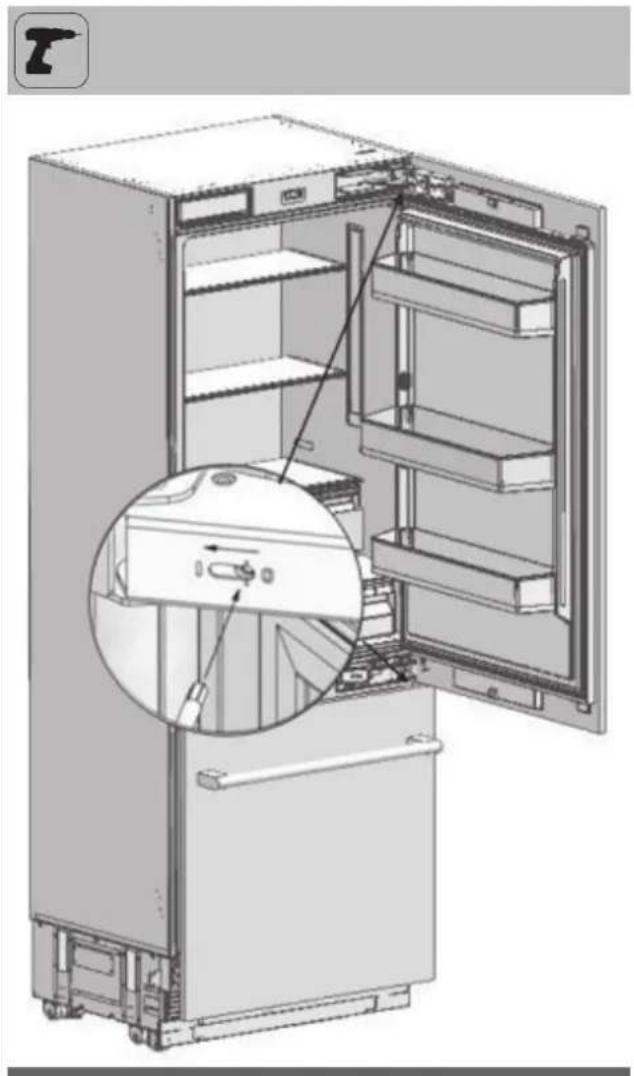

Réglage de la durée des charnières 36

CHANGEMENT DE LA DIRECTION DE LA PORTE FF 37

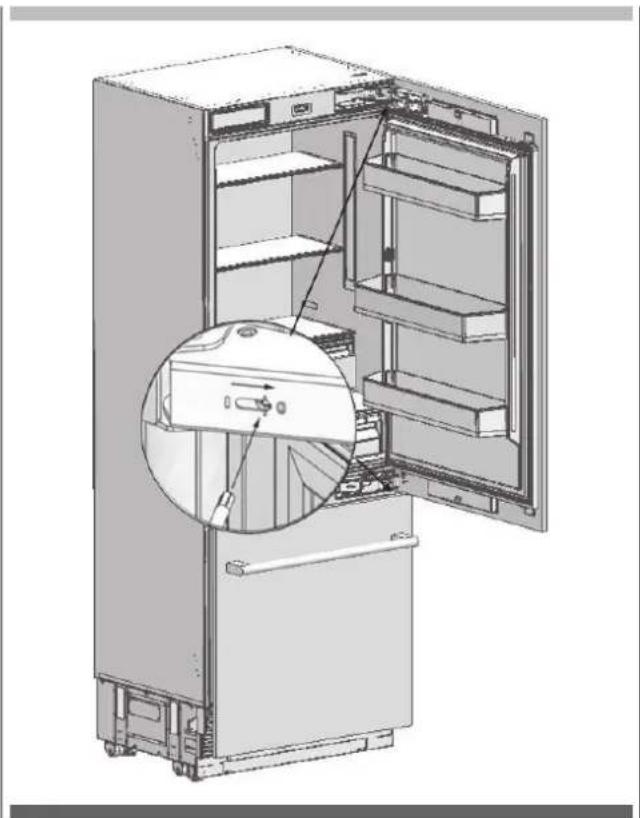

Retrait de la porte blindée FF 37

Retrait et préparation de la porte interieure du réfrigérateur 39

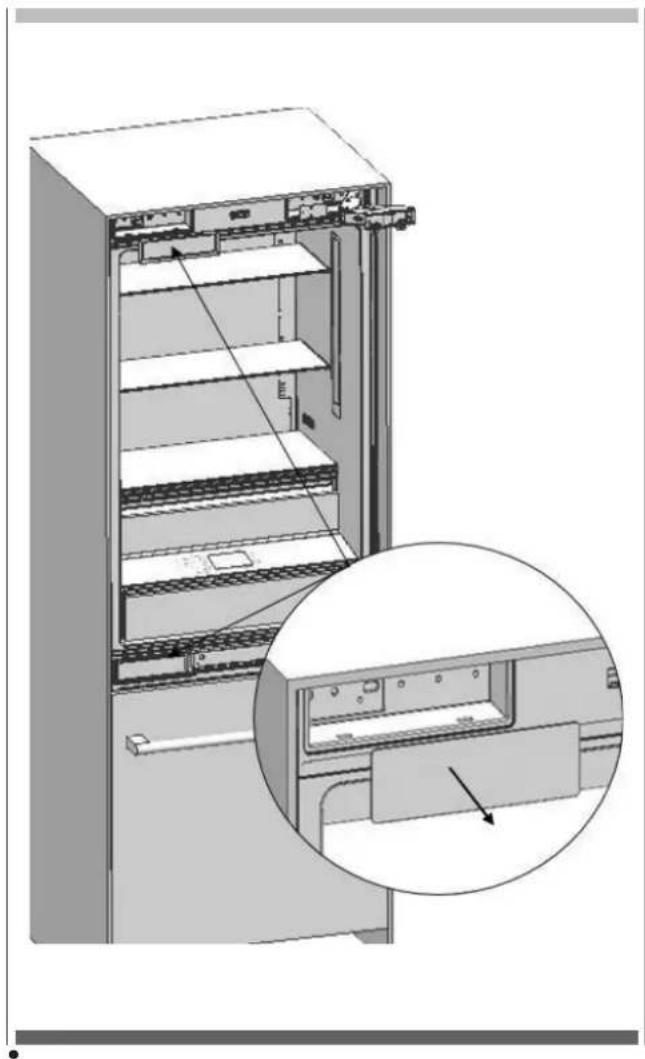

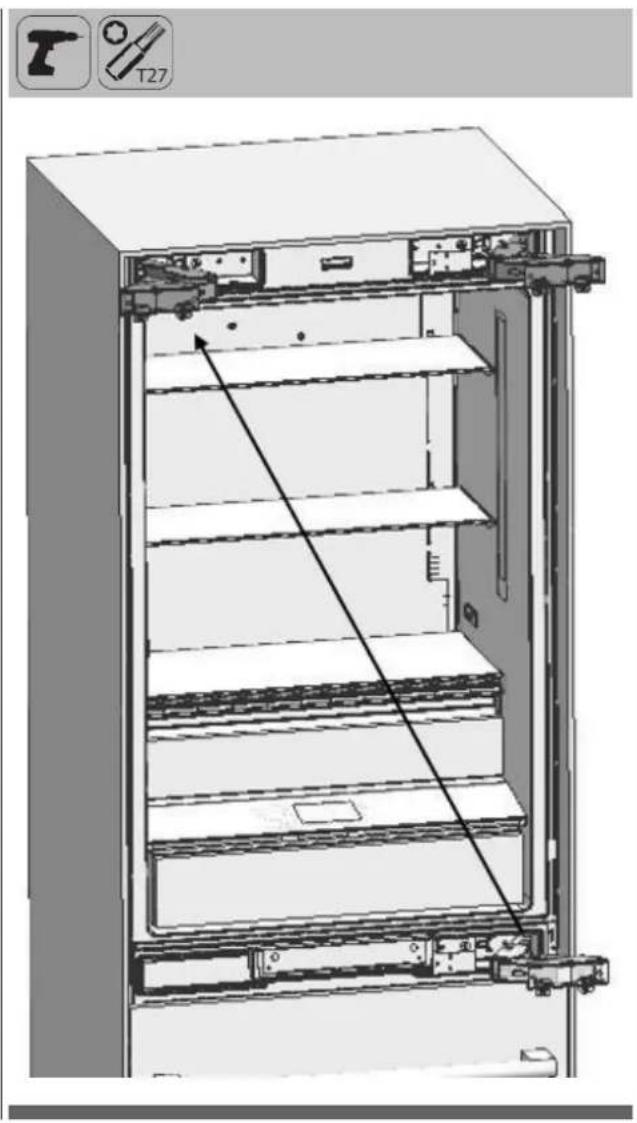

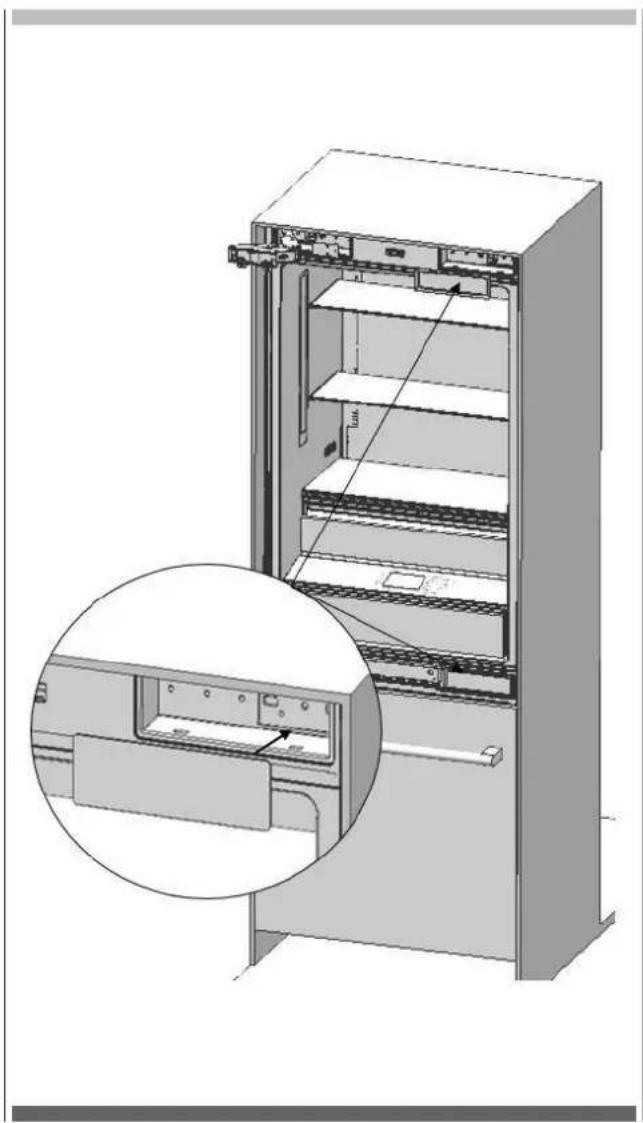

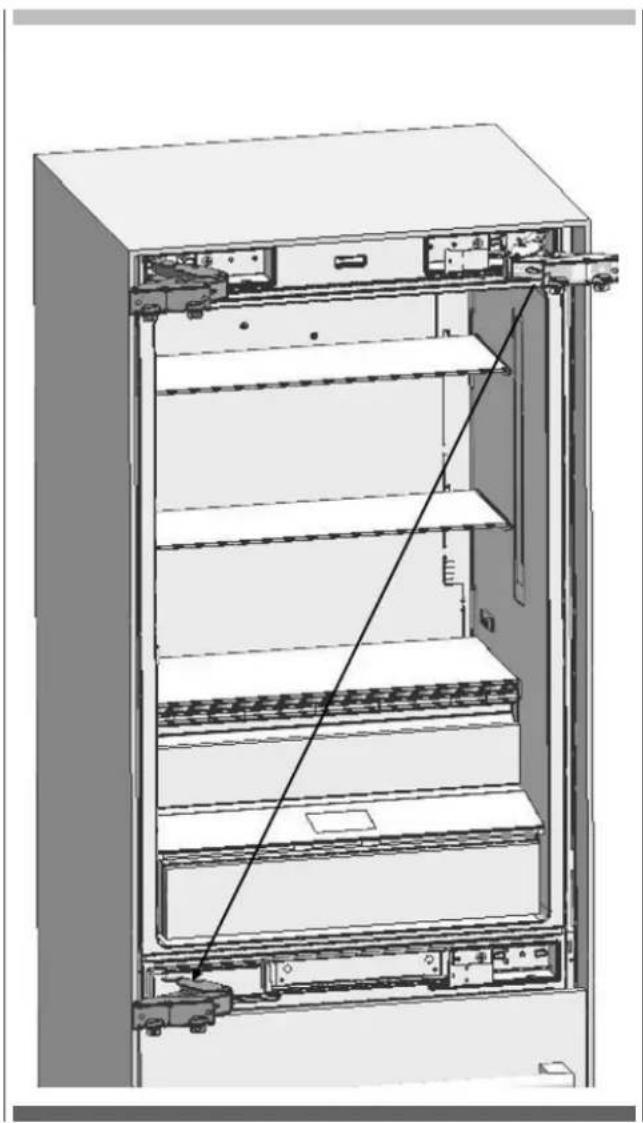

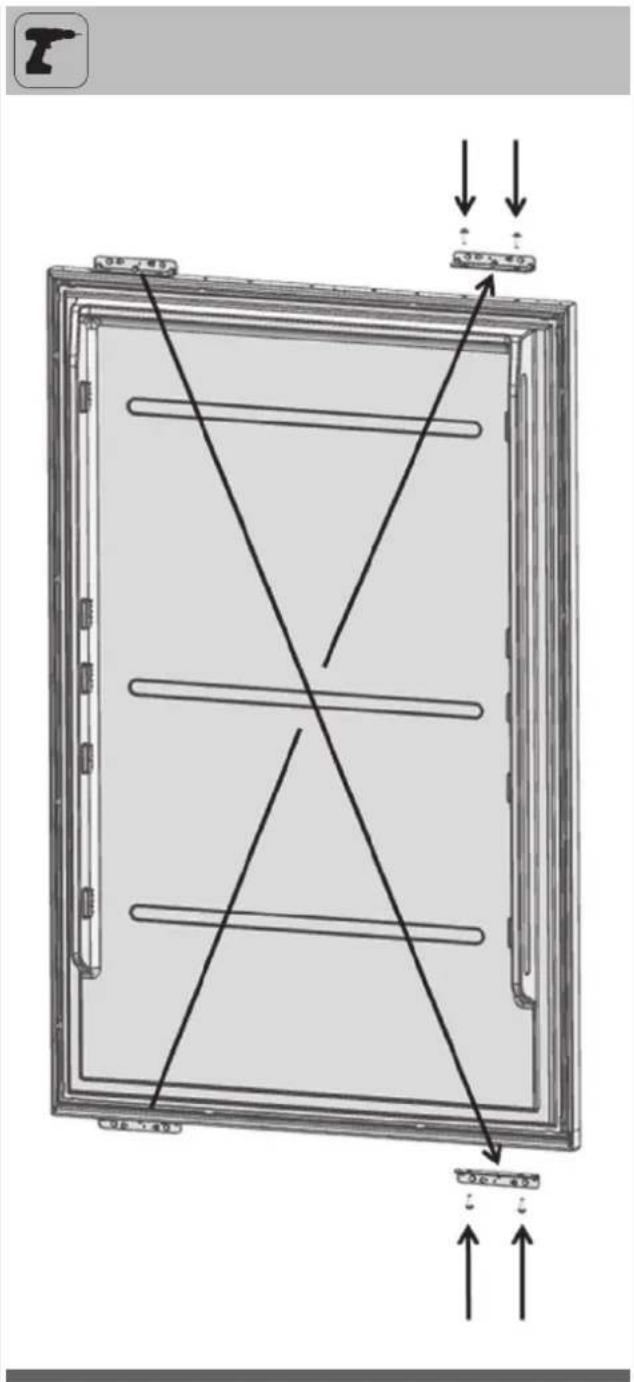

Remplacement des charnieres 40

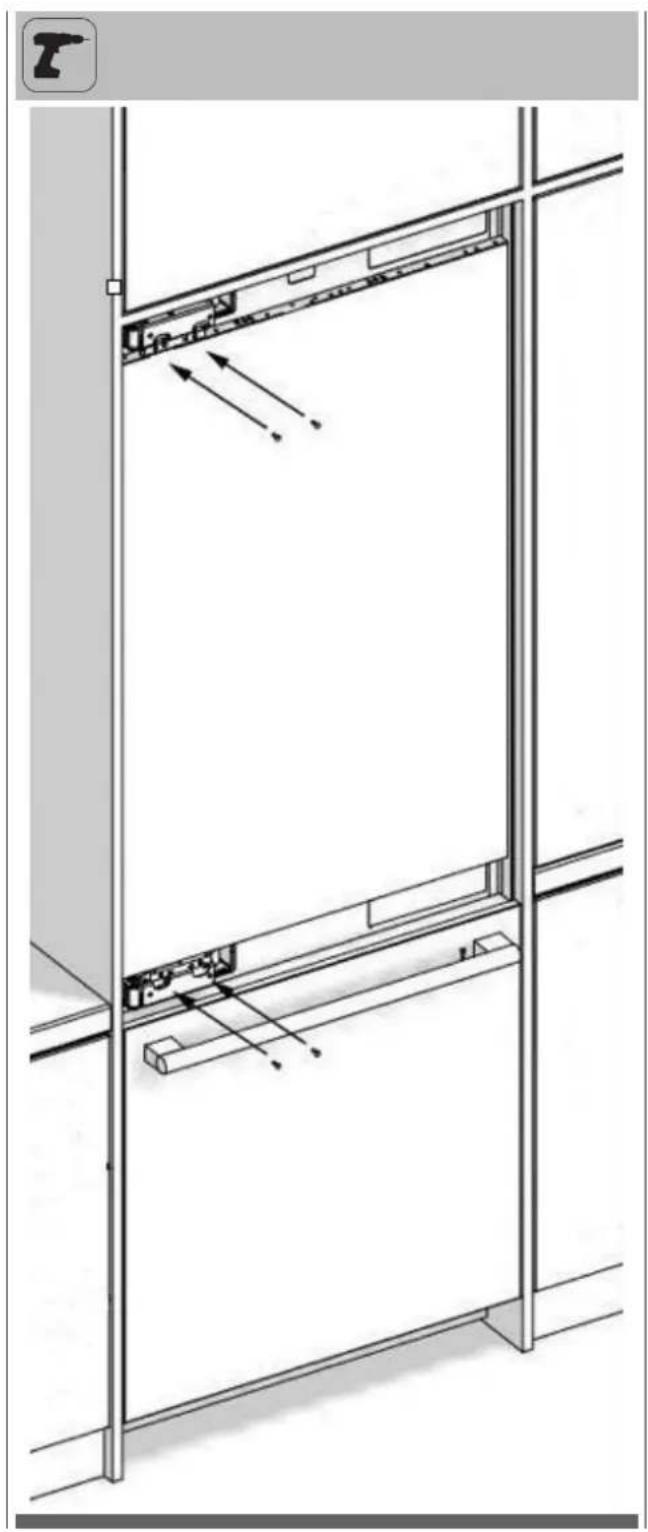

Installation de la porte FF PU 42

Symboles et leurs significations

Les symboles utilisés dans le manuel d'installation sont les suivants :

i	Informations importantes ou conseils d'utilisation utiles
!	AVENTISSEMENT: Conditions susceptibles d'endommager le produit ou ses fonctions
!	ATTENTION: Conditions responsable un risque de blessure grave
4	Conditions responsable un risque de chocolélectrique
	Les matériaux d'emballage du produit ont été fabriqués à partir de matériaux recyclés, conformément à notre norme nationale en matière d'environnement.

Mise au rebut des matériaux d'emballage

L'emballage a ete concu pour proteger le produit pendant le transport.

Les matériaux d'emballage utilisés pour le produit ne sont pas nuisibles à la nature pendant l'élimination et doivent être recyclés.

Tous les matériaux d'emballage en plastique, sacs, etc. doivent être éliminés en toute sécurité et tenus hors de portée des enfants. Veuillez returner l'emballage à votre revendeur.

AVERTISSEMENT

Ce manuel d'installation a ete concu pour aider les equipments d'installation. Le manuel d'utilisation fourni avec le produit doit eglement etre pris en considération.

Vou puevez etre gravement blessé et votre produit peut etre endommagé si vous ignorez les avertissements fournis dans ce manuel. Veuillez dire attentivement ce qui suit.

AVERTISSEMENT

Réfrigerant R600a

Ce produit contient du réfrigerant isobutane R600a, qui est un gaz naturel très respectieux de l'environnement. Cependant, il est également inflammable. Veuillez suivre les avertissements ci-dessous:

• Si le produit a été transporte horizontally, vous doivent attendre au moins 4 heures avant de le brancher.
• Les instructions suivantes doivent être respectées lors de l'installation :
• Les dimensions de la zone d'installation doivent'être appropriées.
• Les dimensions, les caractéristiques et la position de l'objet utilisé pour soutenir et fixer le produit à cette zone doivent être appropriées.
• Les dégagements minimaux entre les pieces du produit et les structures environnantes doivent être appropriés.
• Les dimensions minimales et la bonne organisation des trouS de ventilation doivent etre respectees.
• Le produit doit être raccordé au secteur, et les raccords correspondants des autres composants doivent être appropriés.
• Àprous l'installation, le produit doit pouvoir être débranché de l'alimentation.
• La prise ou le fusible doit être accessible pourmettre le produit hors tension.
• Des rallonges ou Des adaptateurs non mis à la terre (à deux bornes) ne doivent pas être utilisés.

ATTENTION

Voudevez porter des gants et des protections oculaires lors de l'installation du produit.

Voudevezegalement prendre des mesures contre les niveaux sonoreseleveslors du forage du sol ou de l'utilisation d'un foret.

Assurez-vous que votre produit est ajusté à votre réseau local.

Le produit doit être installé par un technicien qualifié conformément aux instructions d'installation.

AVERTISSEMENT

Le produit peut basculer car il est assez lourd. C'est pourquoi des précautions doivent etre prises contre le basculement. Les portes du produit doivent etre maintainues fermées jusqu'ao ce qu'ilatteigne la destination et il doit etre transporte conformément aux instructions d'installation.

Classe climatique

Plage climatique	Température ambiente de la pierce
SN	entre +10°C (50°F) et +32°C (90°F)	Cet apparéil a été consçu pour être utilisé dans certaines plages climatiques(temperatures ambiantes). Il ne doit pas être utilisé hors de cette plage de valeurs.
N	entre +16°C (60°F) et +32°C (90°F)
ST	entre +16°C (60°F) et +38°C (110°F)
T	entre +16°C (60°F) et +43°C (120°F)

Poids du produit

FBCD 761 TNF EDBL

FBCD 762 TNF EDBL

Poids du produit 164kg (361lbs)

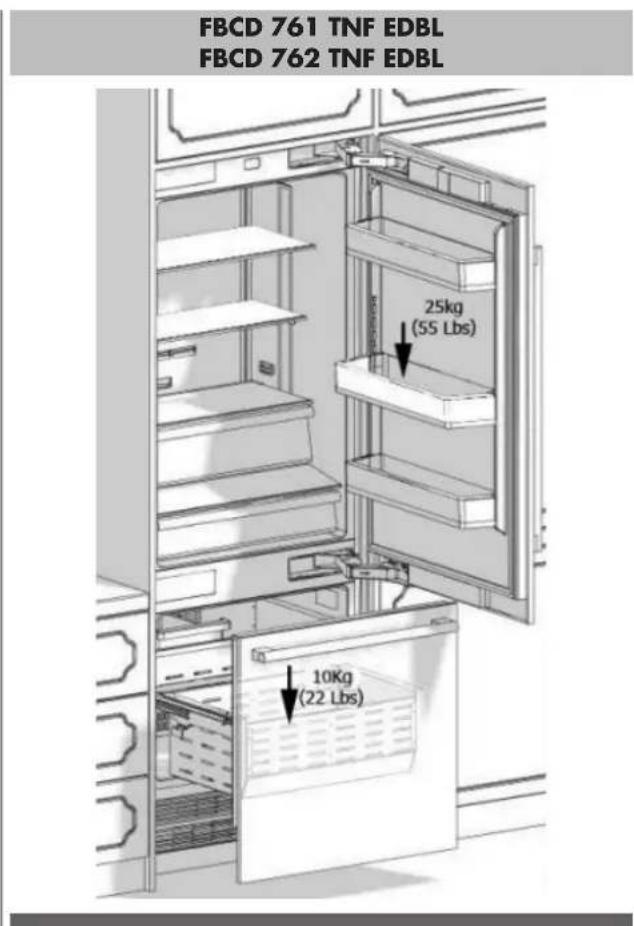

Capacité portante des portes

Charge maximale	FBCD 761 TNF EDBL FBCD 762 TNF EDBL
Porte du réfrigerateur 25kg (55lbs)
Porte du congélateur 10kg (22lbs)

Lieu d'installation

Vousdevezsuivrelesinstructionsci-dessous:

• Le plancher sur lequel le produit sera installé doit pouvoir supporter un minimum de 544kg (1 200 livres).
• Le plancher de la cuisine et la partie inférieure du produit doit être au même niveau. Dans le cas contraire, des problèmes peuvent survenir lors de l'aspiration d'air du produit.
• Aucun objet ne doit empêcher l'installation du produit à l'arrière et sur les parois laterales du lieu d'installation du produit.
• La prise de courant doit être au bon endroit.
• Les dimensions du meuble dans lequel le produit sera installé doivent être strictement conformes aux dimensions indiquées dans le manuel.
• N'installez pas le produit avec le réfrigerateur et le congélateur collés l'un à côte de l'autre. Dans le cas contraire, une condensation et des dommages peuvent se produit dans le produit. (Vevillez consulter « Installation en cabine double » pour plus d'informations)
• Vous doivent vérifier que le sol sur lequel le produit sera installé est plat, avec un outil de niveau à bulle.
  La zone d'installation ne doit pas etre soumise a la lumiere directe du soleil et doit etre a l'ecart des sources de chaleur, des fours, des radiateurs, etc.
  La température ambiente doit être comprise entre 13^ (55^) et 43^ (110^) .
• Dans le cas contraire, des erreurs de fonctionnement peuvent survenir lorsque le produit est en cours d'exécution.
• S'il n'est pas possible d'éviter l'installation du produit à proximé d'une source de chaleur, les dégagements minimaux fournis ci-dessous doivent être maintainus entre le produit et cette source :
• 3 cm (11/4 po) des plaques de cuisson électriques ou des fours.
• 30 cm (12 po) des plaques de cuisson ou des fours fonctionnant au gaz ou au carburant

Veuillez respecter les régles suivantes :

• La prise de courant ou le fusible doit être facilement accessible en cas d'urgence; il ne doit pas être caché derrière le produit.
• La prise ou le cable ne doit pas toucher la surface arrière du produit. Dans le cas contraire, il peut etre endommagé en raison de la vibration du produit.
• Ne branchez pas les prises des autres appareils derrière ce produit. Si le niveau d'humidité est élevé à l'endetroit où le produit est utilisé, de la corrosion peut être observée sur la surface externe du produit. Le piece d'installation doit rester seche et bien nettoyée pour éviter la corrosion.

Pour éviter le risque de chocolélectrique :

• Branchez la prise à une prise à 3 broches mise à la terre.
• Ne retirez pas la borne de terre de la prise.
• N'utilizez pas d'adaptateurs.
• N'utilizez pas de rallonges.

ATTENTION

Le non-respect de ces instructions peut entraîner la mort, un incendie ou une électrocution. La connexion du conducteur de mise à la terre de l'équipement à un endroit inapproprié peut entraîner un choc électrique. Veuillez faire vérifier la mise à la terre par unElectricien qualifié ou un technicien de maintenance si vous avez des doutes quant à la bonne mise à la terre du produit.

L'installation, la réparation et d'autres procédures effectuees par des personnes non qualifiées peuvent causeur un danger. Avant d'insteller l'appareil, assurez-vous que les paramètres de tension, de charge et de courant de circuit sur la plaque signalétique sont conformes au secteur de votre maison.

L'appareil est fourni avec une prise et un cable d'alimentation qui est pré à être raccordé à une alimentation de 220-240V 50/60HZ. L'appareil doit être raccordé à une prise à 3 broches. La prise doit être installée uniquement par un electricien agréé.

Si le câblage électrique ou l'alimentation électrique de la maison doit être modifié, les procédures nécessaires doivent être effectuees par un électricien qualifié.

ATTENTION

N'installez pas votre réfrigerateur :

• Dans des zones ouvertes
• Dans des environnements où de l'eau coule
• Dans des environnements où la température est inférieure à 0^

Meuble :

Assurez-vous que le meuble dans lequel vous installerez l'appareil a ete monte en toute sicuret de dans voitre cuisine.Vos meubles doivent etre correctement fixes au sol et au mur et avec des raccordements appropriés.

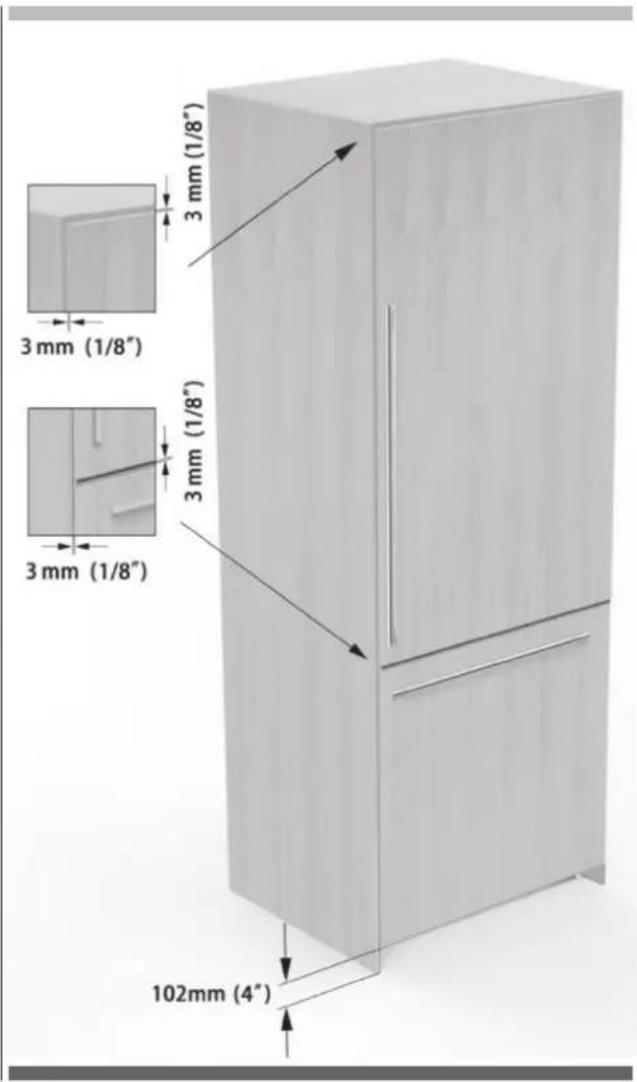

Pour une installation optimale, les dégagements entre le mobilier et le produit doivent être conformes aux valeurs spécifiées dans les instructions d'installation.

Les parois laterales ne doivent pas-disposer de dégagements et leurs surfaces doivent être planes. L'épaisseur minimale des parois laterales doit être de 16mm (5/8 po).

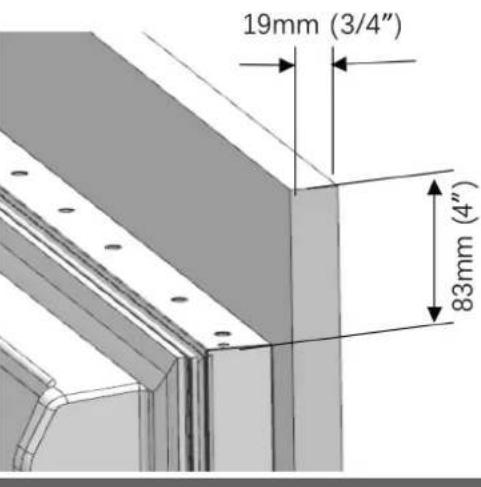

L'épaissur minimale des portes à fixer au produit doit être de 19 mm (3/4 po).

ATTENTION

Il est possible d'acheter un kit de panneau de porte en acier inoxydable.

Ventilation :

Les trouss d'airation desquels l'air entre et sort de I'unité ne doit pas etre obstrues.De plus, vous nevez regulierement nettoyer la poussiere et la saleté qui s'accumulent sur ces trouss.

Branchements électriques :

• N'utilisiez jamais de rallonge.
• La prise de courant doit définitivement être mise à la terre et vérifiée par une personne autorisée.
• L'emplacement du cablage électrique doit etre conforme aux dimensions specifiées dans le manuel.

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE

Une mise à la terre électrique est nécessaire. Cet apparéil est équipé d'une fiche à trois broches pour vous protégger contre d'eventuels chocs ELECTriques.

• Ne retirez pas la borne de mise à la terre ronde de la prise.
• N'utilise pas d'adaptateurs de mise à la terre à deux broches.
• N'utilisez pas de rallonges pour alimenter le produit.

ATTENTION

Ne branchez pas le cable de mise à la terre au tuyau de gaz. Veuillez faire vérifier la mise à la terre par un électricien qualifié si vous n'étés pas certain de la bonne mise à la terre du produit. N'installez pas de fusible sur la ligne neutre ou le circuit de mise à la terre.

AVERTISSEMENT

Veuillez attendre 3 à 6 heures avant demettre le produit sous tension pour le protégger contre d'eventuels dommages. De cette façon,le réfrigérant et les lubrifants présents dans le système sont équilibrés.

Raccordement d'eau

• La pression de l'eau du réseau doit être conforme aux valeurs spécifiées dans le manuel.
• L'emplacement du circuit d'eau doit etre conforme aux dimensions specifiées dans le manuel.

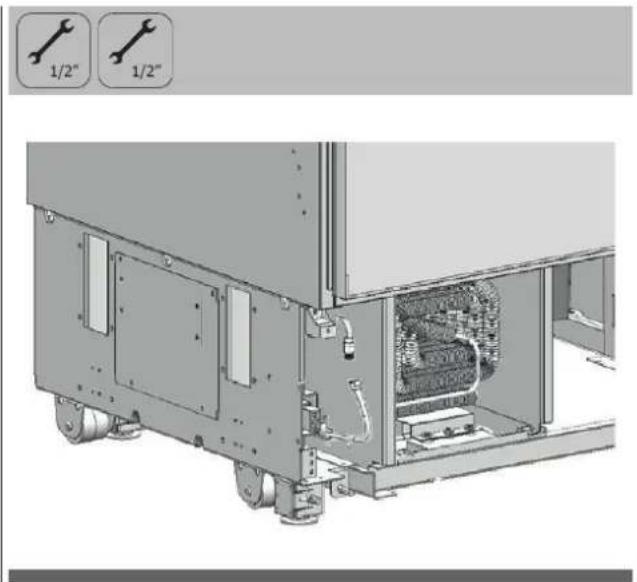

INFORMATIONS IMPORTANTES

Une dérivation est recommendée pour le système de filtration de l'eau si un système d'osmose inverse est utilisé.

Listedesoutils

Les outils à utiliser lors de l'installation du produit sont les suivants :

Perceuse sans fil

Lunettes de protection

Wrench 1 / 2^

Marteau

Échelle

Foret 2.4

Foret 08.0

Cutter

Gants de sécurité

Ruban de mesurer

Embout à étoile

Clé plate 1/4"

Niveau à bulle

Brouette

Ruban

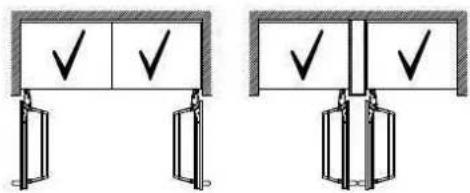

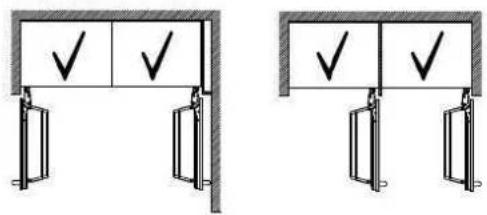

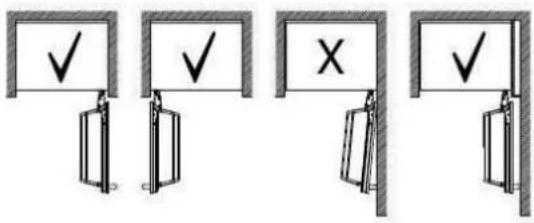

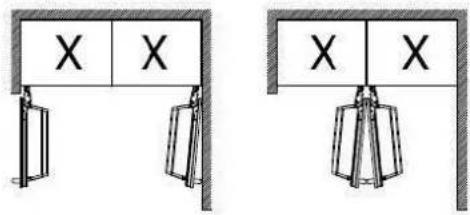

FR ALTERNATIVES POUR L'INSTALLATION

Le produit peut être place de différentes manières en fonction de la conception de la cuisine. Il doit être installé à un endroit où il est garanti que la porte puisse être ouverte et fermée correctement. Si les portes ne peuvent pas être ouvertes à au moins 90 degrés, vous ne pouvez pas ouvrir complètement les tiroirs à l'intérieur du produit.

Méthodes de placement en cabine unique

Méthodes de placement en cabine double

Les instructions ci-dessous ont ete preparees selon le type integre.

Intégre : L'appareil et les panneaux représentent entièrement dans l'espace, et un matériel qui peut être leur propre boîte est coincé entre les deux armoires de cuisine ou colonnes décoratives.

Il s'agit du scenario d'installation le plus fréquent.

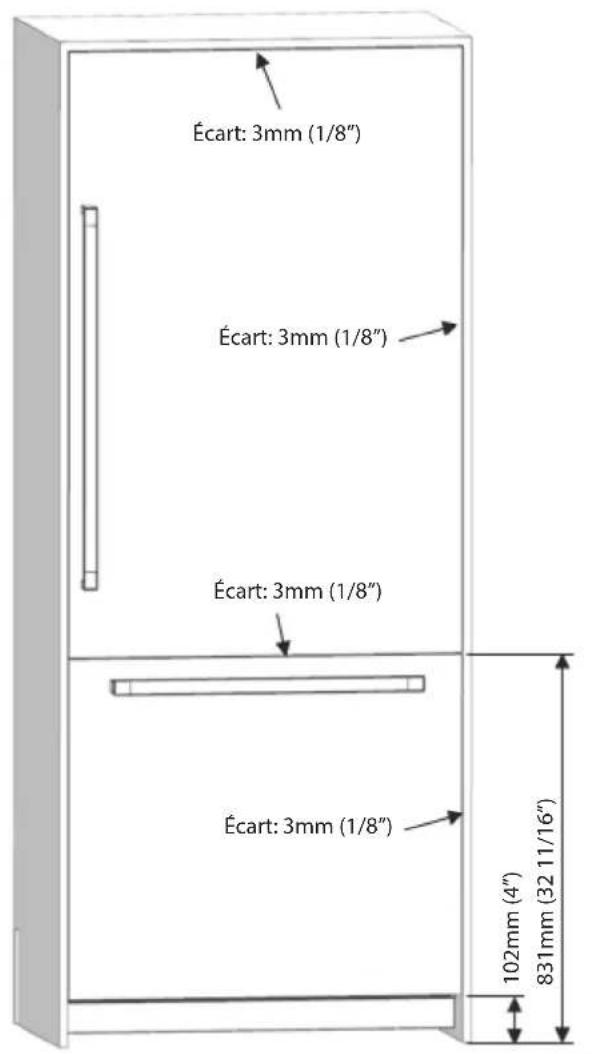

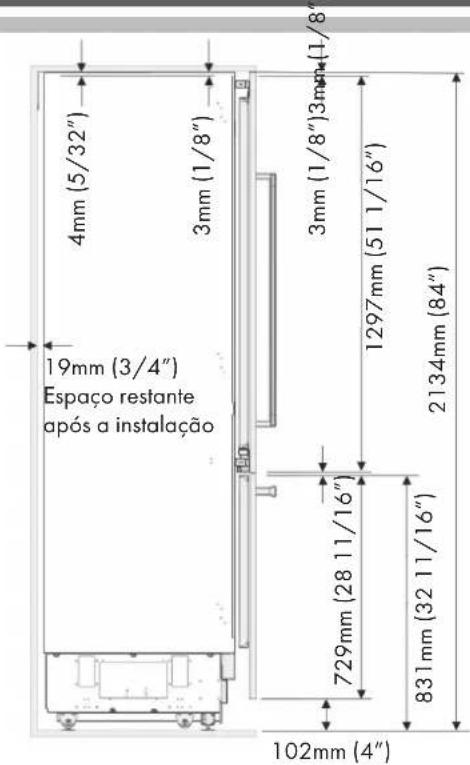

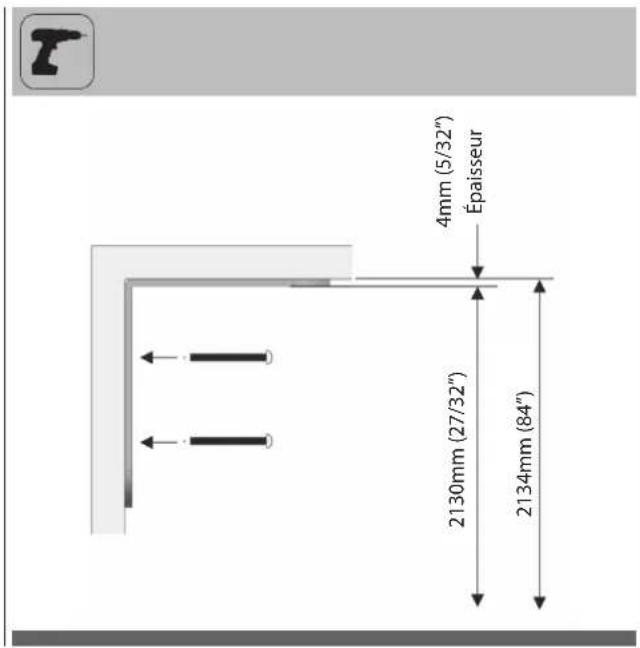

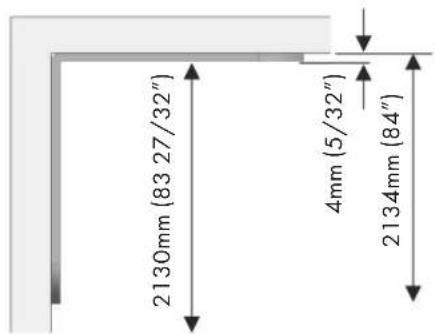

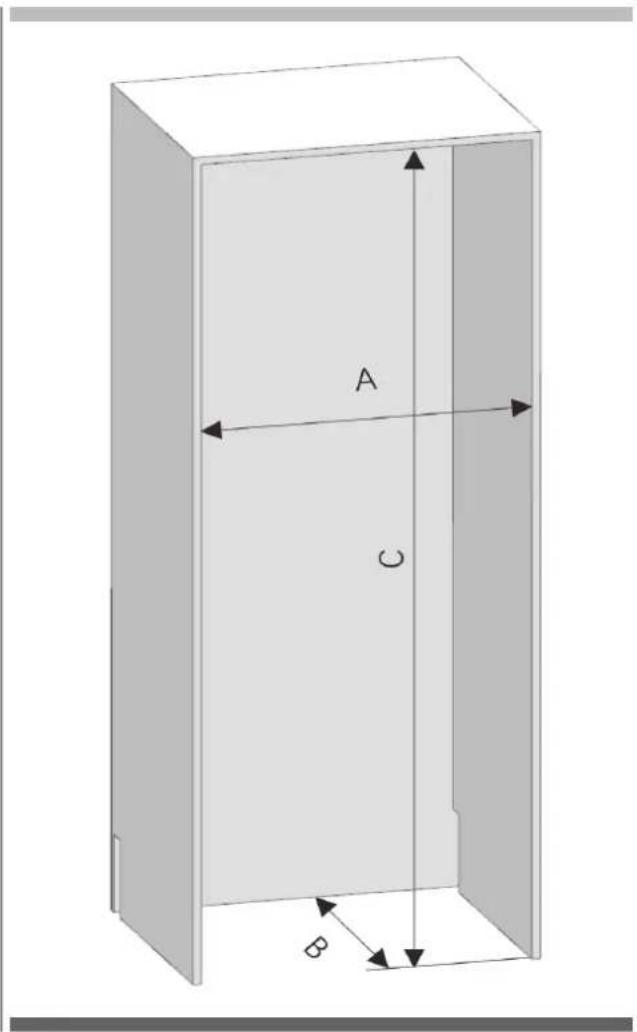

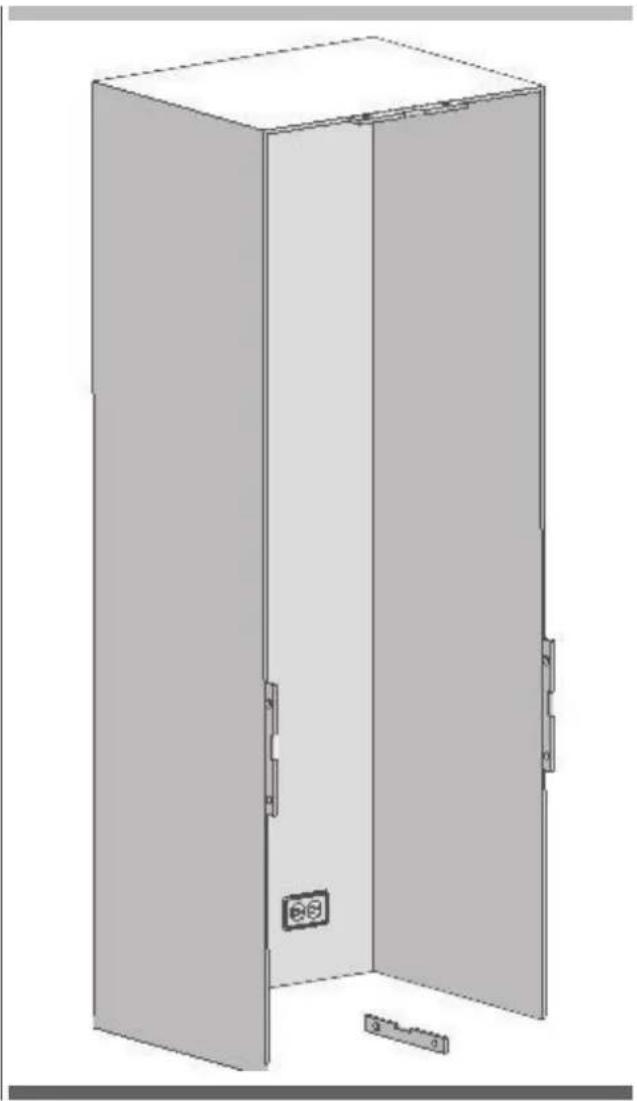

Dimensions de la cabine

• Les dimensions de la cabine ci-dessous doivent être vérifiées avant de commencer l'installation.

FBCD 761 TNF EDBL FBCD 762 TNF EDBL

A largeur 762mm (30")

B profondeur 635mm (25")

C hauteur 2134mm (84")

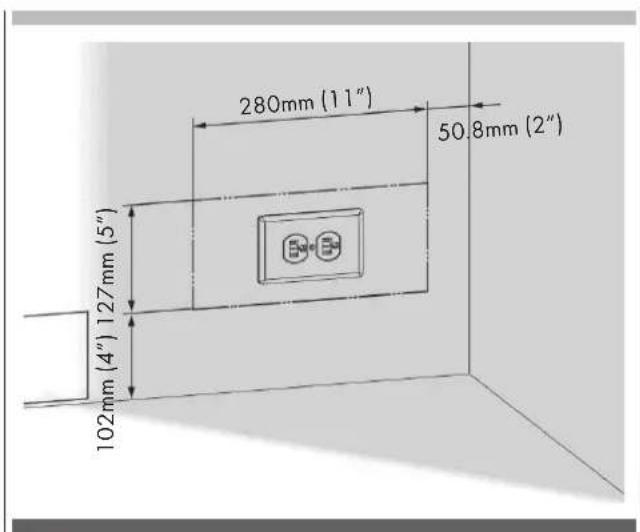

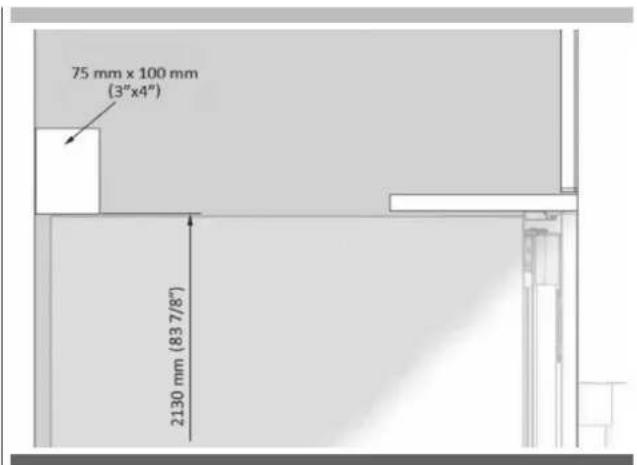

Emplacement du câblage électrique

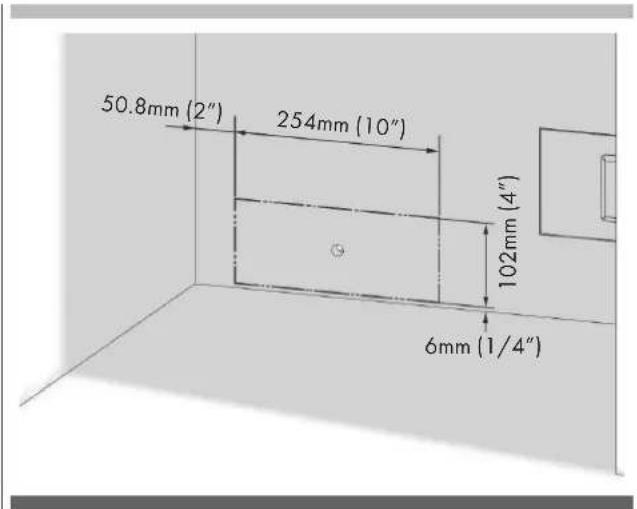

L'emplacement du cablage electrique doit etre dans la plaque indiquee ci-dessous.

ATTENTION

N'utilisez pas de cables d'extension ou d'adaptateurs au deux broches et ne retirez pas la borne de mise à la terre du cable de mise à la terre.

ATTENTION

Un électricien qualifié doit s'assurer que les pôles de la prise sont correctement connectés. Vérifiez que la mise à la terre de la prise est correcte.

Emplacement du circuit d'eau (pour modele uniquement FBCD 762 TNF EDBL)

L'eau raccordée aux conduites d'eau doit être potable. L'emplacement du système d'eau doit être dans la plage indiquée ci-dessous.

Le circuit d'eau du réfrigerateur doit être raccordé au réseau d'eau de la maison. L'utilisateur doit pouvoir l'allumer/ l'éteindre avec la vanne si nécessaire.

Les objets qui pouraient percer les tuyaux d'eau ou les faire tournier ne doivent pas etre presents a l'endroit ou la conduite d'eau est installee.

La pression du système d'eau doit être comprise entre 25-80 psi (1,7-5,5 bar).

Si la pression de l'eau dépasse 80 psi, installez un dispositif de limitation de pression ou un dispositif de protection contre les chocs de l'eau sur la soupape d'entree. Ne jamais installer le produit ou faire fonctionner l'appareil s'il est possible que la pression de I'eau depasse 120 psi.

AVERTISSEMENT

Assurez-vous qu'il n'y a pas de fuite d'eau lors de la réalisation des branchements d'eau. Dans le cas contraire, il y aura de l'eau sur le sol et les meubles seront endommages. Vous aurez besoin d'un tuyau d'une longueur minimale de 1,5 m (60 po) et d'un diamètre de 1/4 po pour les raccordements d'eau du produit pendant l'installation.

Un connecteur ayant un filetage d'un diamètre extérieur de 1 / 4'' doit être utilisé pour raccorder l'extrémité du tuyau au produit. Avant de terminer l'installation, assurez-vous que l'eau s'écoule et qu'il n'y a pas de fuite d'eau.

AVERTISSEMENT

• Vous doivent précier que le sol sur lequel le produit sera installé est plat, avec un outil de niveau à bulle.
  La droiture des brides du meuble doit etre verifiée avec un niveau a bulle.
• Si la planée et la croiture du produit n'est pas correcte, des problèmes peuvent survenir avec l'installation.

Dimensions du produit

FBCD 761 TNF EDBL FBCD 762 TNF EDBL

A 756mm (293/4")

sans panneau: 592mm (23 5/16")

avec panneau 19 mm (3/4") : 616mm (24 1/4)

FBCD 761 TNF EDBL FBCD 762 TNF EDBL

A 388mm (15 9/32")

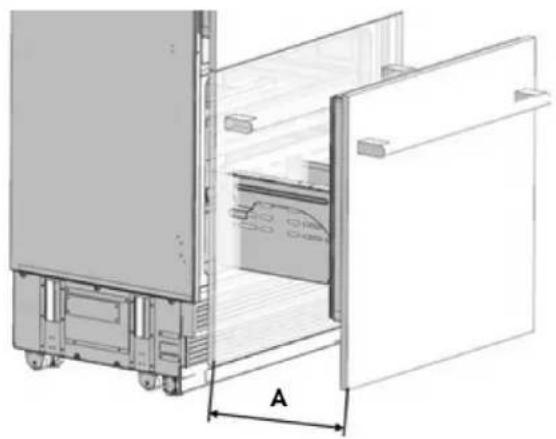

FBCD 761 TNF EDBL FBCD 762 TNF EDBL

A 824mm (327/16")
B 756mm (293/4")
C 1398mm (55 1/32")

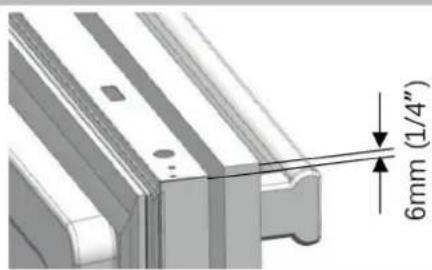

FBCD761TNF EDBL FBCD762TNF EDBL

A 1127mm (443/8")
B 756mm (293/4")
C 371mm (145/8")
D 1338mm (52 11/16")

Installation du support anti-basculement

Réglage de hauteur minimal de nivellement
Réglage de hauteur minimal de nivellement

102mm (4")

FBCD 761 TNF EDBL
FBCD 762 TNF EDBL

Hauteur du comptoir de cuisine en fonction de la hauteur min/max. de la cabine;

	A B C
standard	102mm (4")	831mm (32 11/16")	2134mm (84")
minimum	97 mm (3 13/16")	826mm (32 1/2")	2129mm (83 13/16")
maximum	137 mm (5 3/8")	866mm (34 1/8")	2169mm (85 3/8")

FBCD 761 TNF EDBL FBCD 762 TNF EDBL

D 762mm (30")

E 756mm (29 3/4")

Déballage

AVERTISSEMENT

Au moins deux personnes doivent porter le réfrigerateur.

Utilizez un cutter pour refirer le ruban adhesif.
- Coupe le carton de l'emballage avec un cutter à travers la section illustrée en pointillés puis retireze-le.

• Retirez le matériel d'emballage en polystyrene.

ATTENTION

Ne retirez pas le ruban adhesif de la porte supérieure sur le produit avant que le réfrigerateur ne soit placé dans la cabine. Risque de basculement.

Retrait des connecteurs sur la paroi arrête

Non Nom de la pièce spécification 76 91 92
1 Côté du meuble du réfrigérateur	PVC extrusion L=617mm (24 1/4"), L=1259 mm (49 5/8")	4 4 4
2 Côté porte du réfrigérateur	PVC extrusion L=1136mm (44 3/4")	2	2	4
3 Côté porte du concélateur	PVC extrusion L=556 mm (21 7/8")	2	2	2
4 Partie supérieure du meuble du réfrigérateur	PVC extrusion L=762 mm (30"), L=914 mm (36")	1 1
5 Partie supérieure de la porte du concélateur	abs	1	1	1

Retrait des pieces de montage dans le compartment du conGPLateur

No. Nom de la pièce spécification 76 91 92
6 Gabarit porte du meuble papier 1 1 1
7	Support anti-basculement	T4.0, revêtement Zn	2	2	2
8 Cheville - 8 8 8
9 Vis	Vis anti-basculement M8*60 8 8 8
10	Gabarit de réglage de la position	ps	1	1	1
11	Broches de limitation à 90°	sus	2	2	-
12	Écateur porte du meuble du concélateur	abs	9	9	9
13	Vis partie supérieure de la porte du meuble du concélateur	ST M4.8x16	3	-	-
14	Support partie supérieure de la porte du meuble du concélateur	T1.0, sus	3	-	-
15	Vis partie supérieure de la porte du meuble du concélateur	M4*12	6	-	-
16	Vis support du meuble	M4*12	16	16	16
17	Support du meuble	T1.0, revêtement Zn	8	8	8
18	Vis support du meuble	ST M4x14	16	16	16
19	Couercle support de la porte du meuble	abs	4	4	2
20	Vis support de la porte du meuble	M4*12	8	8	4
21	Support de la porte du meuble	T1.0, sus	4	4	2
22	Vis support de la porte du meuble	ST M4x14	8	8	4
23	Vis support crochet de la porte du meuble	ST M4x14	30	30	34
24	Vis partie supérieure de la porte du meuble du concélateur	ST M4.8x16	-	3	3
25	Support partie supérieure de la porte du meuble du concélateur	T1.0, sus	-	3	3
26	Vis partie supérieure de la porte du meuble du concélateur	M4*12	-	18	18

Retrait du bac à légumes FRZ

Retiree-le manuellement avec les 4 vis moletees.

• Retirez le bac à légumes inférieur.

Retrait de la porte FRZ

Retirez les 2 vis qui se trouvent pres de la partie avant et raccordez la porte FRZ et le rail.

Tirez la porte vers l'avant pour la libérer des languettes à l'arrière, puis retirez-la.

Retrait de l'ensemble inférieur du trou d'aération

• Retirez les 2 vis pour enlever l'ensemble inférieur du trou d'aération.

Retrait de la partie supérieure du trou d'airation

• Retirez les 2 vis pour-retirer la partie supérieure du trou d'airation.

Continuez d'installer le produit conformément aux instructions ci-dessous. Vous doivent tener compte des consignes nationales et locales concernant l'installation.

Fixation des supports anti-basculement

AVERTISSEMENT

Vosdevez absolumentutiliserdesupportsanti-basculement pourempecherI'appareildebasculer.

Assurez-vous qu'il n'y a pas de branchements électriques ou de circuit d'eau au point où les vis seront serrées et où les raccords seront établis.

N'oubliez pas d'utiliser l'équipement de protection nécessaire lors du perçage des trous sur le mur et lors de l'installation.

• Marquez le mur pour placer les supports anti-basculement (7).

FBCD 761 TNF EDBL FBCD 762 TNF EDBL

A 762mm (30")

B 600mm (235/8")

C 81mm (3 3/16")

Utilizez un foret pour creer des trous pour les chevilles 8) aux points de marquage. (Ø8mm 5/16")

Utilizez le marteau pour placer les chevilles (8)

• Placez les supports (7) à leur emplacement, à l'aide des 4 vis chacun. Vous doivent utiliser tous les 2 supports pour assurer la sécurité du produit.

AVERTISSEMENT

Si vous n'etes pas sur que les pieces de raccordement existantes sont fixées au mur aussi solidement qu'elles dévaient l'etre, vous pouvez utiliser d'autres méthodes anti-basculement.

Si un meuble est present sur la paroi arrière du réfrigerateur, assurez-vous que le meuble est fixé au mur.

Pour cela, vous devez vous assurer que la paroi arrêté du meuble est fixée à la paroi arrêté en béton avec des pieces de fixation appropriées.

Autre méthode anti-basculement :

Si les supports anti-basculement ne peuvent pas etre fixes en toute sécurité, vousdezutler la methode alternative decrite ci-dessous.Dans cette methode, vous pouez utiliser des poutres en bois pour eviter le risque de bascurement.

Il doit être installé comme indiqué sur la figure ci-dessous. Il ne doit pas y avoir de jeu entre le produit et la poutre en bois Les dimensions minimales de la section de la poutre en bois doivent être de 75mm× 100mm (3 po x 4 po). La largeur de la poutre doitetre égale au dégagement au niveau du point ou elle sera installee.

Une poutre supplémentaire doit être utilisée si la profondeur de la niche est supérieure à ce qui avait été prévu. La poutre en bois doit entre en contact avec le produit avec une taille maximale de 50,8 mm (2 po).

Pour déterminer l'emplacement de la poutre en bois, placez un marquage sur la paroi arrière, Sélectionnez les vis appropriées et fixez-la en toute sécurité.

AVERTISSEMENT

Le nombre et les caractéristiques des vis à utiliser pour la poutre en bois doivent être déterminés de sorte qu'il n'y ait pas de fixation sécurisée.

Préparation du tuyau d'eau et de la prise d'alimentation

Vous aurez besoin d'un tuyau d'une longueur minimale de 1,5 m (60 po) et d'un diamètre de 1/4 po pour les raccordements d'eau du produit pendant l'installation.

Un connecteur ayant un filetage d'un diamètre extérieur de 1/4 doit être utilisé pour raccorder l'extrémité du tuyau au produit. Vous pouvez désirir la méthode A ou la méthode B ci-dessous pour éviter que le cable ne se bloque.

Méthode A: Localisez le tuyau d'eau et l'alimentation électrique à l'arrière

Méthode B: Localisez le tuyau d'eau et l'alimentation électrique sur le côté

Prendre le réfrigérateur de la palette en bois

• Retirez les supports qui reliert le réfrigerateur à la palette en bois.

• Inclinez le réfrigerateur lentement et tirez-le en arrêté à l'aide du chariot, puis déposez-le.

ATTENTION

Le risque de basculement est élevé à ce stade. Vous ne devez pas ouvrir les portes tant que le produit n'est pas placé dans la cabine.

Placer le réfrigérateur dans la cabine

• Insérez le tuyau d'eau principal dans le conduit à l'arrêt, puis retirez-le de la partie avant.

INFORMATIONS IMPORTANTES

• Appliquez la méthode ci-dessous pour éviter que le cable ne se coince.

• Demarrez le réfrigerateur et assurez-vous qu'il est sous tension. (Vous pouvez vérifier si les voyants du compartment du congelateur sont allumés ou étentients pour voir si le produit fonctionné).

INFORMATIONS IMPORTANTES

Vous pouvez utiliser du ruban adhésif et des protecteurs similaires sur les pieces pour lesquelles vous pensez qu'il est nécessaire de protéger les bords du meuble lors de la mise en place du produit.

AVERTISSEMENT

La prise du produit doit être accessible après l'installation. Si la prise n'est pas accessible après l'installation, l'alimentation doit être coupée de l'interrupteur principal.

Assurez-vous que le cable secteur n'est pas coincide lors de la mise en place du produit.

• Poussez le produit avec précaution vers la cabine pour le placer. En cas de pression lors de la mise en place du produit dans la cabine:
• Le sol peut être rugieux ou irrégulier
• Les pieds réglables peuvent être desserrés (veuillez). consulter la section correspondante pour savoir comment régler les pieds réglables)
• Vous doivent attacher temporairement la porte du congelatour afin d'aligner le produit avant de le placer.

Voudevezutiliserlesbordsupérieursdela porteducongélateurlosde l'alignementduproduitavecle mobilier.Le réglagedesautresbordsestexpliquedanslespaguesuivantes.

INFORMATIONS IMPORTANTES

Vous nevez utiliser les bords supérieurs de la port du congealateur lors de l'alignement du produit avec le mobilier. Le reglage des autres bords est expliqué dans les pages suivantes.

Réglage de la hauteur du réfrigérateur dans la cabine

• Reglez la hauteur du réfrigerateur à l'aide des pieds réglibres.

A VERTISSEMENT

Premièrement, soulevez les pieds avant pour réduire le risque de chute de la cabine vers l'avant.

A/D -Tournez la clé dans le sens des aiguilles d'une montre pour soulever l'avant

B/C -Tournez la clé dans le sens des aiguilles d'une montre pour soulever l'arrière

• Àprous avoir réglié les pieds régiables, vérifie la planéité dans le sens de la largeur et de la profondeur.

La hauteur maximale que les pieds reglables peuvent atteindre est de 40 mm (19/16 po) et la hauteur du produit est de 2 169 mm (853/8 po)

INFORMATIONS IMPORTANTES

Réglage du réfrigérateur en fonction de la bride de la cabine

• Pour les produits avec des portes plaquées, la position du réfrigerateur est régée de sorte que la porte et la surface du meuble soient affleurantes. Vous pouvez également utiliser un gabarit (article n 10) si nécessaire.

Pour les produits sans portes plaquées, le produit est placé à l'aide de la pierce de réglage (article n 10) comme indiqué sur la figure ci-dessous.

INFORMATIONS IMPORTANTES

Il est très important d'aligner le bord supérieur de la porte du congealaur. Tous les autres bords peuvent être régles avec les mécanismes de réglage.

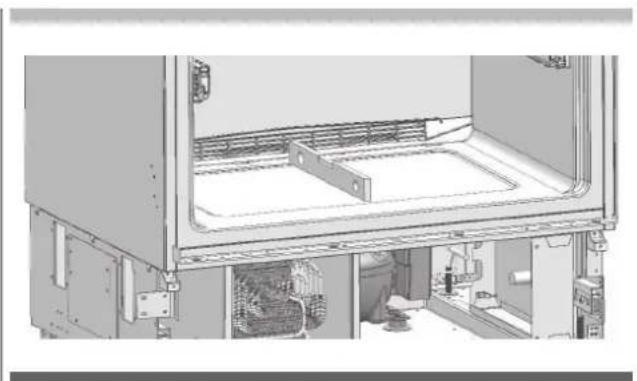

- La position de la partie de réglage de niveau (10) doit être régèle en fonction de l'épaissur de la porte. Le niveau pour être régèle en fonction de 4 niveaux d'épaissur de portedifferents.

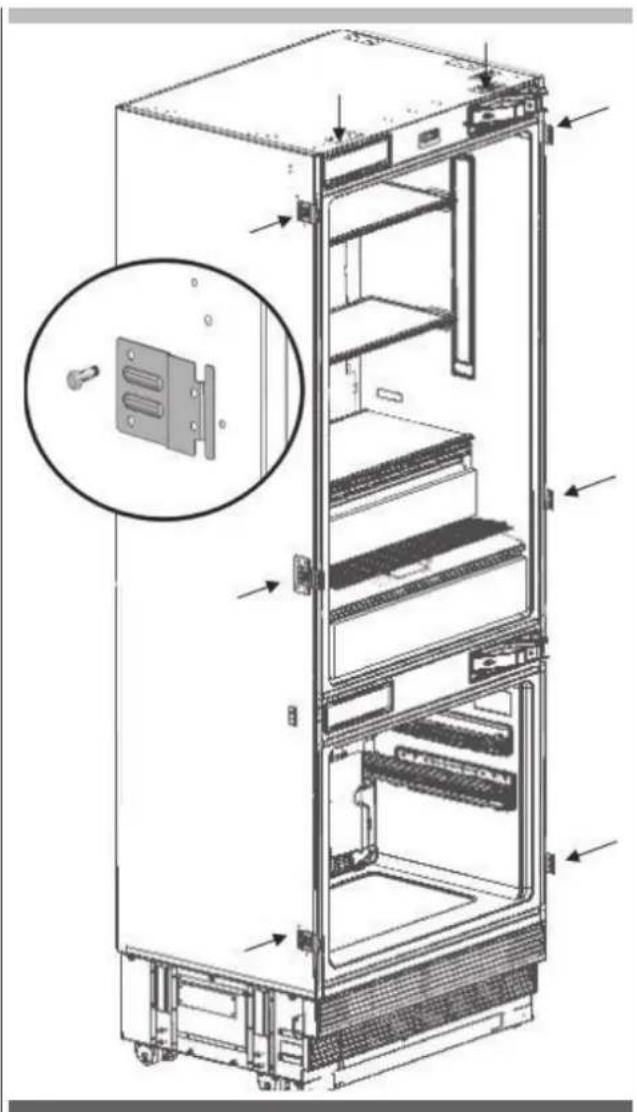

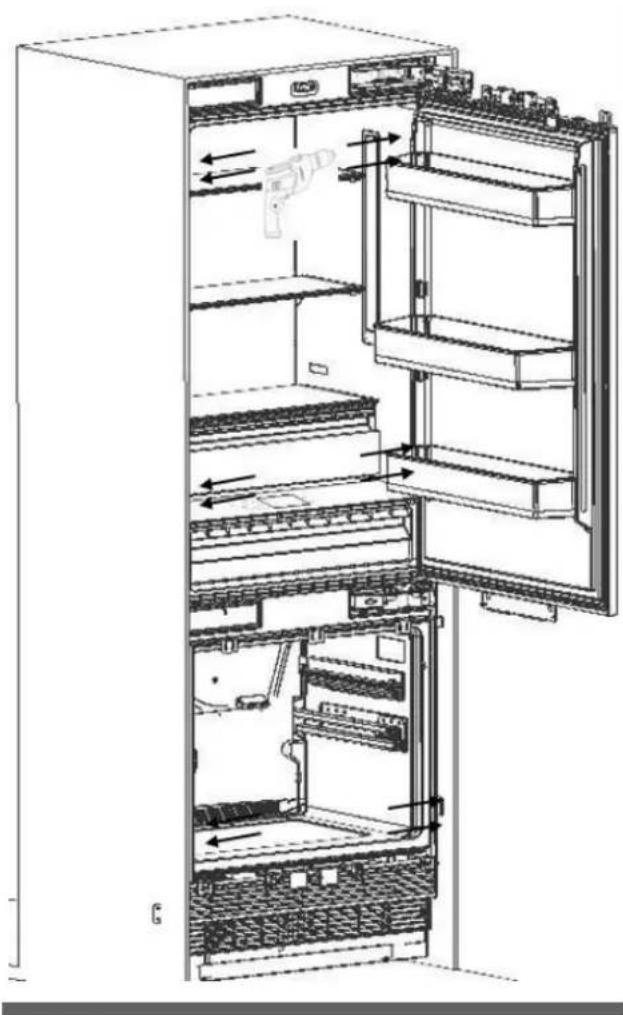

Vissage des supports lateraux

Fixez les supports lateraux au meuble à l'aide de 12 vis (article n 11) pour chaque support.
Fixez les supports (article n 17) à l'unité, avec 2 sur le dessus et 3 de chaque côté. Serrez à l'aide des vis (article n 18).
- Utilisez les 12 vis longues (article n 16) pour fixer le produit et l'armoire.

AVERTISSEMENT

Avant de commencer à visser les supports latéraux et supérieurs, assurez-vous que le produit reçoit de l'eau et qu'il n'y a pas de fuite d'eau (pour modèle uniquement FBCD 762 TNF EDBL).

INFORMATIONS IMPORTANTES

Si vous avez des difficultés à serrer les vis, l'ouverture d'un trou de reférence avec la perceuse facilititera cette procédure.

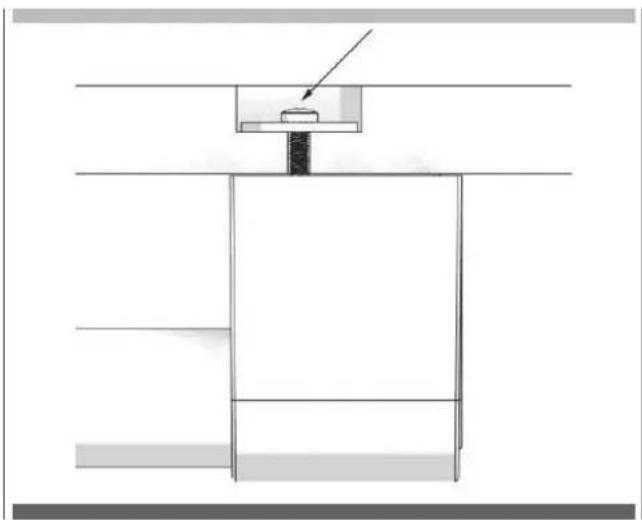

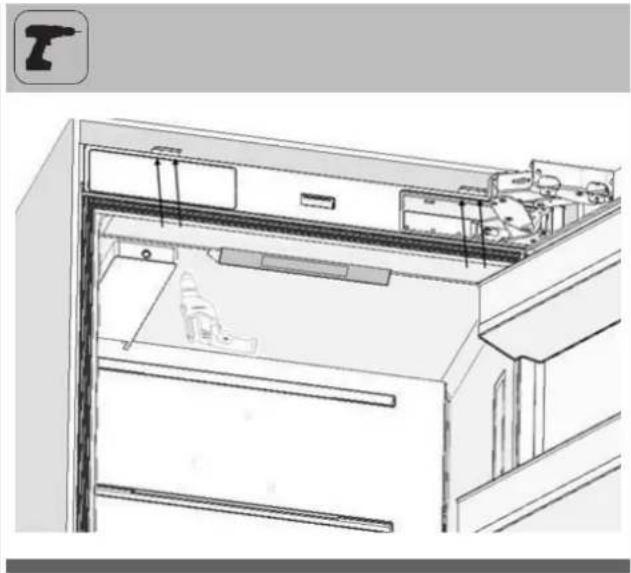

Vissage du support supérieur

Fixez le support supérieur au meuble à l'aide de 4 vis (article n 16).

INFORMATIONS IMPORTANTES

Si vous avez des difficultés à serrer les vis, l'ouverture d'un trou de reférence avec la perceuse facilititera cette procédure.

FR INSTALLATION DU FOND DE LA CABINE

Raccordement d'eau

• Utilisez le cutter pour couper le tuyau d'eau à partir de l'extrémité du tuyau qui ressort, en laissant une section de 10 po.

Utilisez les 2 clés pour raccarder fermement le tuyau provenant du secteur et le tuyau provenant de la vanne.

AVERTISSEMENT

Le tuyau provenant du secteur doit être monobloc. N'utilise pas de flexibles.

Assurez-vous que l'alimentation est coupée lors du raccordement de l'eau au produit.

Le robinet d'eau doit être fermé lors du raccordement du tuyau d'eau.

Il est recommandé que la vanne marche/arrêt de l'eau resté accessible après l'installation du produit.

Ce produit est ajusté pour une utilisation avec des conduites d'eau froide uniquement.

La pression du système d'eau doit être comprise entre 25-80 psi (1,7-5,5 bar).

INFORMATIONS IMPORTANTES

Lorsque le raccordement est terminé, vous doivent allumer la vanne secteur et vous assurer qu'il n'y a pas de fuite à ce point.

Fixation de la partie supérieure du trou d'airation

Utilisez 2 vis pour fixer la partie supérieure du trou d'agération.

Fixation de l'ensemble inférieur du trou d'aération

Utilisez 2 vis pour fixer la partie inférieure du trou d'airation.

INFORMATIONS IMPORTANTES

Vous pouvez déplacer le trou d'airation inférieur vers l'avant et vers l'arrière pour l'ajuster à la plaque de cuisson de la cuisine.

AVERTISSEMENT

La distance de déplacement vers l'avant et vers l'arrière de la plaque de cuisson inférieure doit être de 23 mm (15/16 po). Comme vous pouvez le voir sur la figure, la plaque de pied décorative ne doit pas se trouver devant le niveau supérieur du trou d'aération.

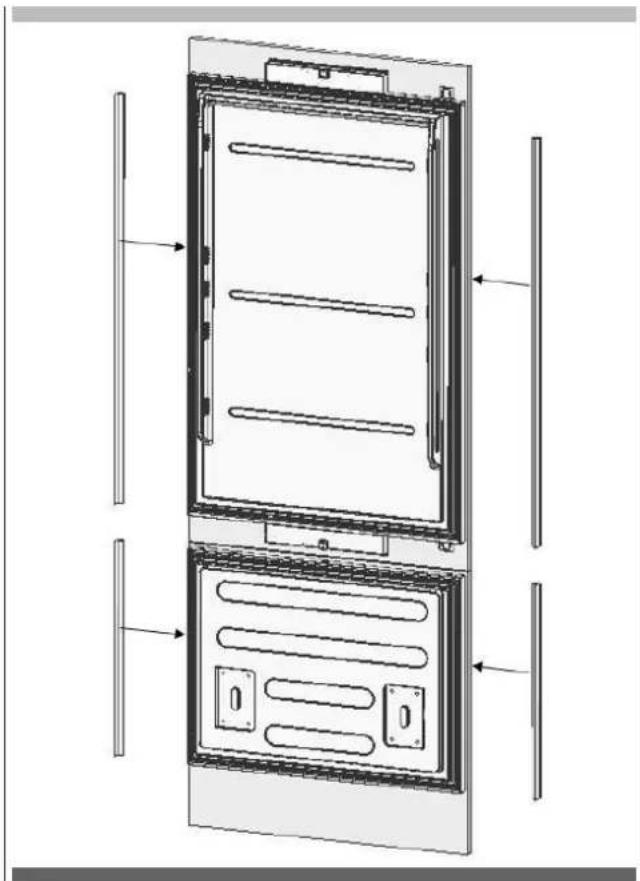

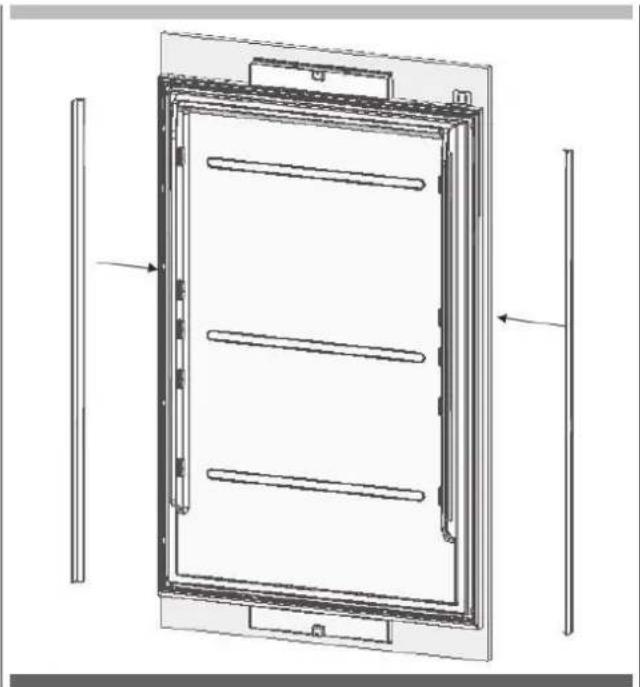

Fixation des pieces décoratives

Fixez les pieces de fermeture laterales (1) sur les supports de fixation droite/gauche.

Fixez la piece de fermeture supérieure (4) sur le support de fixation supérieur.

FR PREPARATION DES PORTES DU MEUBLE

Cette section contient des informations sur la préparation des portes du meuble et leur montage sur le produit.

AVERTISSEMENT

Le poids maximal du meuble à monter sur le produit sont les suivants.

Portedu refrigerateur:16,2kg (35,7lb)

Porteducongelatour:9kg(19,8lb)

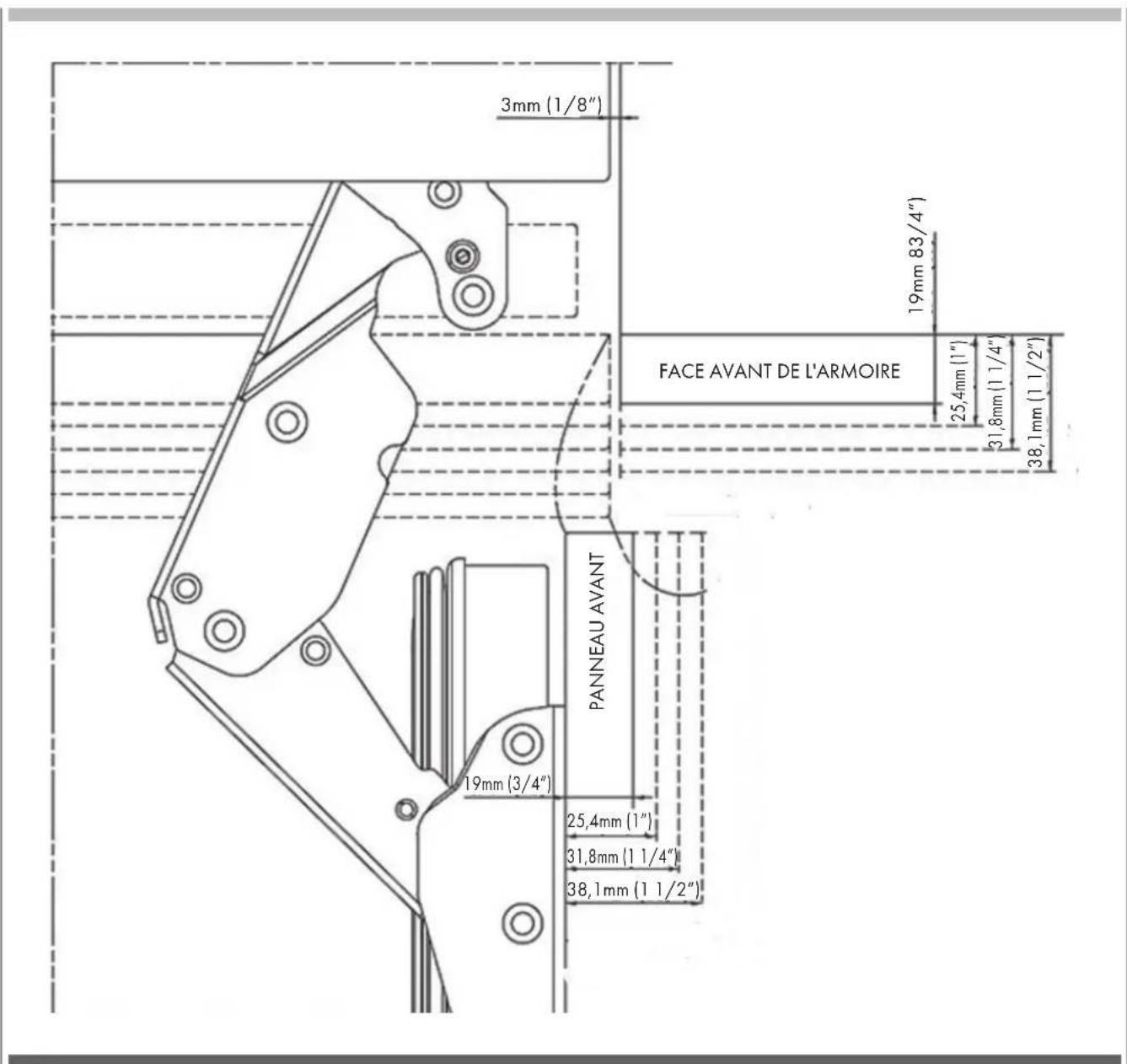

Choix de l'épaisseur de la porte

• La porte de votre réfrigerateur peut s'ouvrir de 115^ maximum. Si la porte s'ouvre jusqu'à ce degré, vous pouvez désirir les niveaux d'épaissur suivants.

AVERTISSEMENT

Si I'epaiseur de la porte est supérieure a 38 mm (1 1/2 po), la porte ne doit pas s'ouvrir a plus de 90^ . Vous doivent utiliser une goupille de limitation sur la charnière.

• Vous pouvez limiter le degré d'ouverture de votre porte à 90° si vous le souhaitez.

Dans ce cas, les niveaux d'épaissur de la porte peuvent être les suivants (vous pouvez consulter la section correspondante pour savoir comment fixer la goupille de limitation à 90^ ).

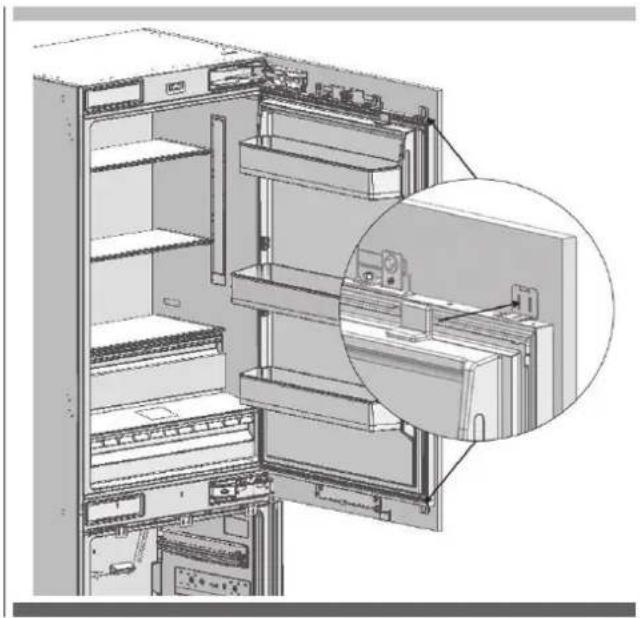

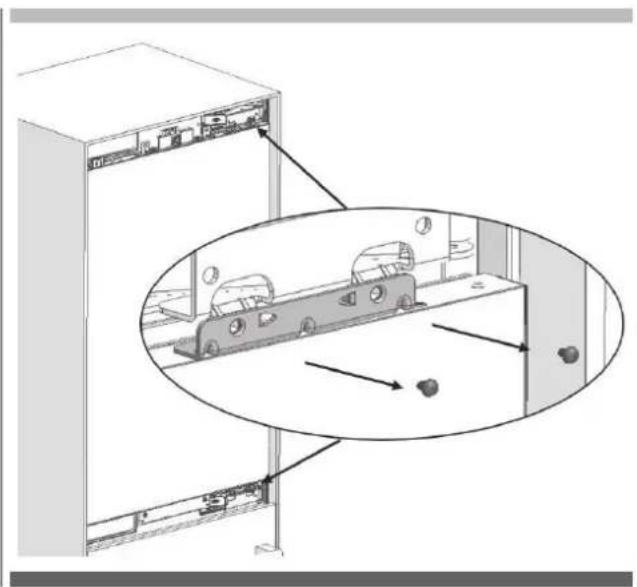

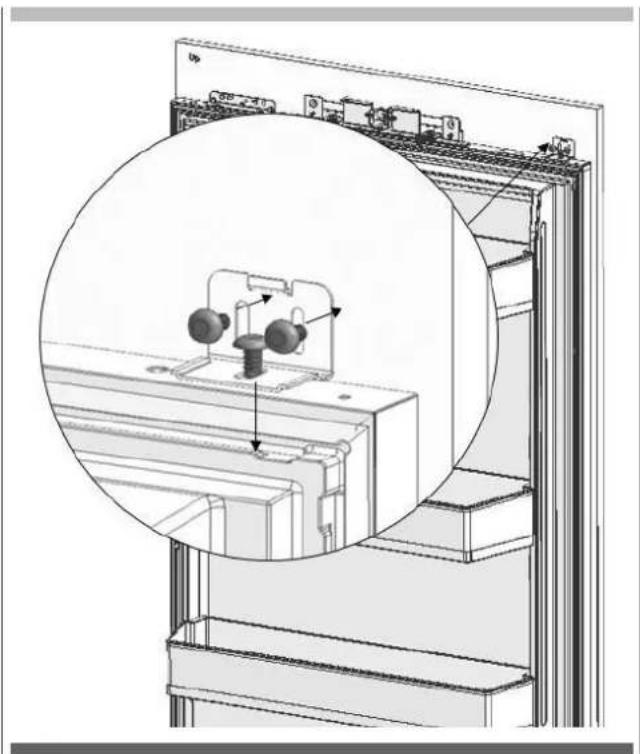

Retrait des couvercles du mécanisme

• Retiree une vis pour refirer le couvercle supérieur FF.

AVERTISSEMENT

Un aimant est present sur le support de suspension de la porte du couvercle. Il s'agit d'une partie fonctionnelle pour le fonctionnement du produit. Il ne doit pas etre confondu avec le couvercle inferieur.

• Retirez les deux vis pour retarder le support de suspension de la porte du couvercle.

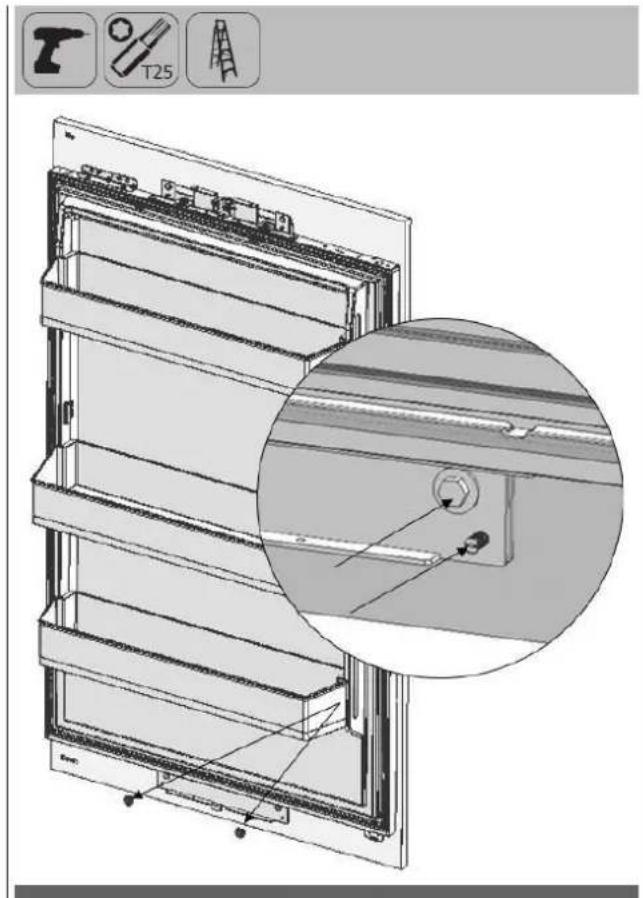

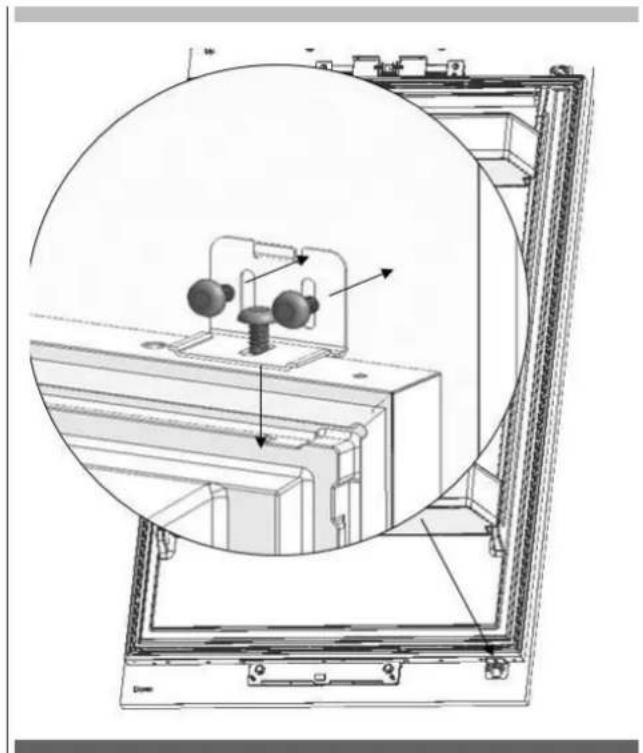

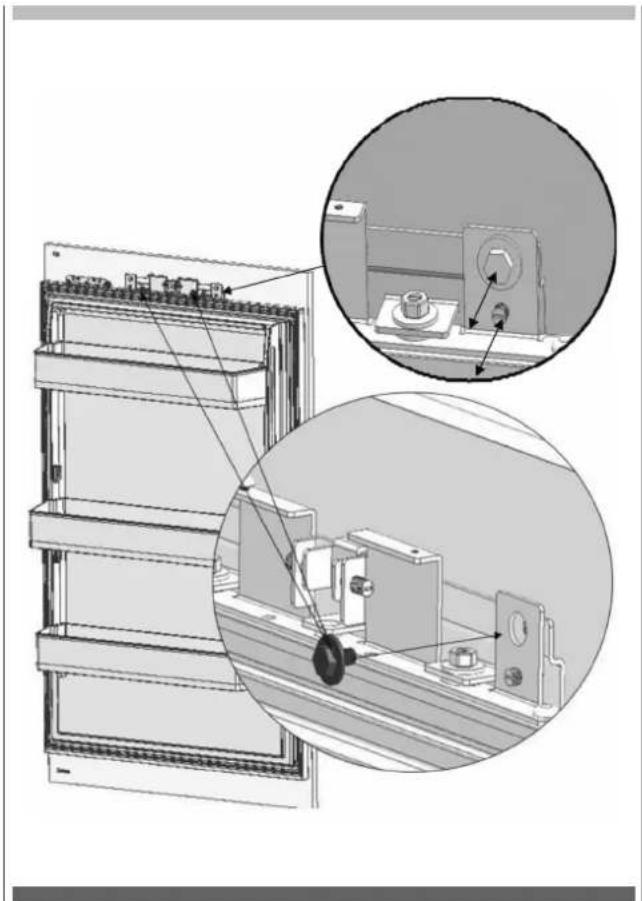

Retrait des mécanismes de réglage du panneau sur le réfrigérateur

• Retirez les ensembles du mécanisme de réglage supérieur et inférieur de la porte FF.

• Retirez les mécanismes de réglage du panneau de la partie inférieure de la porte du congealteur.

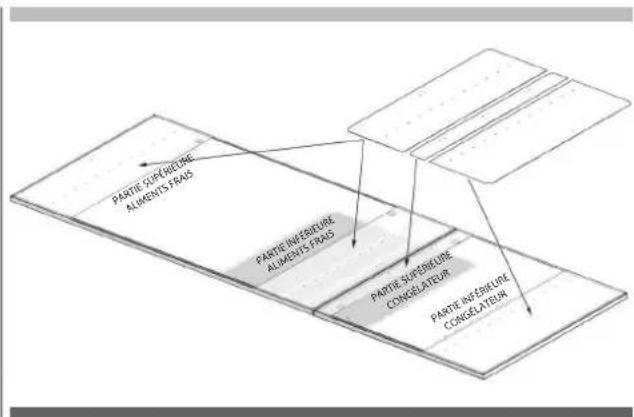

Préparation de la porte du meuble

INFORMATIONS IMPORTANTES

Vous doivent prendre en compte les dimensions lors du regroupement des pieces du berceau sur la porte du meuble. Lors du marquage, vous pouvez utiliser le « Gabarit de préparation de la porte du meuble » (article n 6) fourni avec le produit.

AVERTISSEMENT

Les trouset de fixation des poignées doivent être ajustés en fonction des poignées à utiliser dans la conception de la cuisine.

L'épaissur minimale de la porte doit être de 19 mm (3/4 po).

Préparation de la porte du meuble du réfrigérateur

FBCD 761 TNF EDBL

FBCD 762 TNF EDBL

A 56mm (293/4")

B 38mm(17 / 16^ )

AVERTISSEMENT

Voudevezutiliserdes visadapteesaIepaiseurde la porte.

• Installez 2 berceaux à l'aide des vis agglomerées (article n 23). Vous pouvez également utiliser le gabarit (article n 6) fourni avec le produit pour aligner ces pieces. Il est recommendé de conserver ce gabarit pour le réutiliser ultérieurement.

Fixez la poignee de porte FRZ. Les vis qui Maintiennent la poignee de la porte ne doivent pas dépasser.

Préparation de la porte du meuble du congélateur

• Installez 1 berceau à l'aide des vis agglomerées (article n 23). Vous pouvez également utiliser le gabarit (article n 6) fourni avec le produit pour aligner ces pieces. Il est recommendé de conserver ce gabarit pour le réutiliser ultérieurement.

Fixez les 3 supports en tôle (article n 14) à l'aide de 6 vis (article n 15) pour chacun.

Fixez la poignee de porte FRZ. Les vis qui Maintiennent la poignee de la porte ne doivent pas dépasser.

• Descendez la porte du meuble et placez la porte du concélateur dessus
• Remettez les vis en place mais ne serrez pas

Utilisez les 3 vis (article n 13) pour fixer le support. Les rondelles (article n 12) sont fournies en cas de besoin.
- Serrez les vis lorsque la porte du meuble et la porte du congelateur sont parfaitement fixées.

Au total, des rondelles de 3 mm doivent être placées sur la porte FRZ à condition que toutes les dimensions du meuble soient appropriées. Les rondelles à utiliser sont déterminées en fonction de la conception de la cuisine.

AVERTISSEMENT

Vous trouvrez plus de rondelles en croissant que vous n'en avez besoin dans le bottier de montage. Vous pouvez les utiliser si la conception de votre cuisine l'exige.

Installation de la porte du meuble du réfrigérateur

Fixez la porte du meuble à la porte du réfrigerateur.

Utilisez les deux vis qui y ont ete retirées pour la fixer sur les boulons de réglage

FR

• Procedez à l'ajustement à partir de la partie inférieure de la porte avec les 2 vis qui y ont été retirees retirees avec 2 vis fendues.
• Utilisez le support (article n 21) pour joindre la porte du meuble et la porte du réfrigerateur, utilisez 2 vis (article n 20) et 1 vis (article n 22) pour fixer.

• Procedez à l'ajustement à partir de la partie inférieure de la porte avec les 2 vis qui y ont été retirees retirees avec 2 vis fendues.
• Utilisez le support (article n 21) pour joindre la porte du meuble et la porte du réfrigerateur, utilisez 2 vis (article n 20) et 1 vis (article n 22) pour fixer.

Fixez le couvercle de decoration (article n 19)

Utilisez les 4 vis retirees qui y ont ete retirees pour fixer le couvercle de decoration superieur/inferieur.

AVERTISSEMENT

Vous doivent conserver ces pieces pour une utilisation future.
Vous ne aurez besoin si vous souhaitez changer le sens de la porte.

Installation de la porte du meuble du congélateur

• Installez l'ensemble de porte du meuble du congélateur sur les rails.

Fixez l'ensemble de porte du meuble du congelateur sur les rails à l'aide de 2 vis.

• Placez le tiroir sur le rail et serrez les vis

Si nécessaire, reglez les portes du meuble et le principe de fonctionnement des mecanismes sont illustrés ci-dessous.

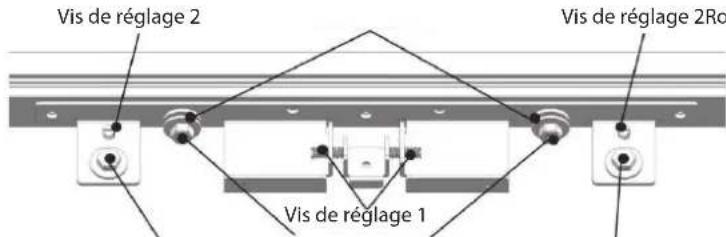

Ajustement du panneau de la porte du réfrigérateur

1. Utilisez les boulons à double filtage pour aligner le panneau de la porte
2. Engagez la vis de réglage 1 (voir l'image) pour déplacer le panneau d'un côte à l'autre.
3. Engagez la vis de reglage 2 (voir l'image) pour deplacer le panneau vers l'avant/l'arriere; engagez le boulon pour mettre la partie supérieure du panneau en place.
4. Engagez la vis de réglage 3 (voir l'image) pour déplacer le panneau vers l'avant/l'arrière; engagez le boulon pourmettre la partie inférieure du panneau en place.
5. Engagez la rondelle de fixation et I'ecrou pour metre le panneau en place.

Rondelle de réglage de la porte de meuble de congélateur

Alignement du panneau

Pour déplacer le panneau vers l'avant/l'arrière

Vis de fixation ST4.7x16

Boulon BoulorBoulon à double filetage

Ajustement du panneau de la porte du concélateur

1. Utilisez la rondelle de réglage de la porte du meuble du congelasteur pour aligner la partie supérieure du panneau de la porte.
2. Engagez la vis de réglage 1 (voir l'image) pour déplacer le panneau d'un côte à l'autre.
3. Sélectionnez le trou de fixation (voir l'image) pour déplacer le panneau vers l'avant/l'arrière; engagez la vis de fixation pourmettre le panneau en place.
4. Engagez la vis de réglage 2 (voir l'image) pour déplacer le panneau vers l'avant/l'arrière; engagez le boulon pourmettre le panneau en place.
5. Engagez les boulons à double filtage fixant la partie inférieure du panneau de la porte.
6. Engagez la rondelle et I'ecrou fixant la partie inférieure du panneau.

Fixez le couvercle FRZ (5) à l'aide des languettes.

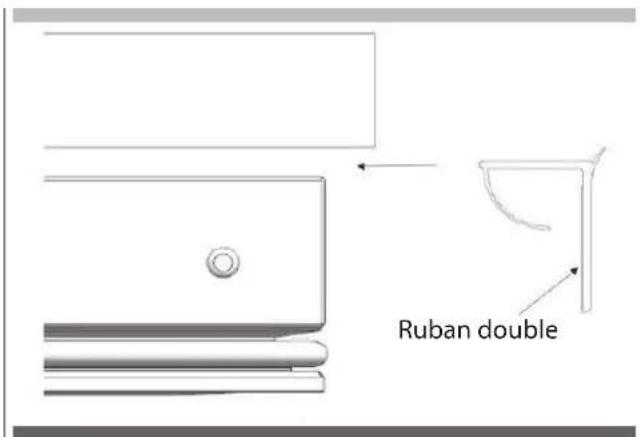

Fixez les joints de fermeture lateraux (2) (3).

Réglage de la durée des charnières

Utilisez une perceuse pour regler la durete des charnières supérieure et inférieure de la porte FF. Reglez la vis de réglage de la charnière sur la position "i" à partir de la position "0".

AVERTISSEMENT

La porto doit être entiement ouverte pendant ce réglage.

Ce réglage doit définitivement être effectué après le réglage de la porte.

Retrait de la porte blindée FF

• Reglez le niveau de durée de la charnière sur "0".

ATTENTION

Le fait de ne pas régler la charnière sur "0" et de continuer l'installation de cette manière peut provoquer des blessures.

Retireez les joints de fermetre lateraux.

• Desserrez les 2 vis du couverte supérieur de la porte du réfrigerateur et retirez-les.
• Retireez les kits de réglage supérieurs

• Desserrez les 2 vis du couvercle inférieur de la porte du réfrigerateur et retirez-les.

• Retirez les vis FF des supports inférieur et supérieur.

• Retirez la vis des mécanismes supérieur et inférieurs FF.

AVERTISSEMENT

La porte blindée pourra etre retiree lorsque ces vis seront
retirees.

Voudevez prendresmesures pour empêcher que la porte ne tombe.

Vous pouvez coller la portedu meuble à la porte interieure ou demander de l'aide à une autre personne.

• Prenez la porte du meuble du réfrigerateur et posez-la à l'envers sur une table.
• Vous doivent fixer la porte du meuble en la faisant pivoter de 180^ en fonction de sa position actuelle.

Retrait et préparation de la porte interieure du réfrigérateur

• Retirez les vis de fixation de la charnière des supports de charnière.

ATTENTION

La porte blindée pourra être retiree lorsque ces vis seront
retirées. Vous doivent presre des mesures pour empêcher
que la porte ne tombe.

Vous pouvez coller la portedu meuble à la porte interieure ou demander de l'aide a une autre personne.

• Retirez la porte FF et posez-la sur une table. Retirez les pièces de fixation et vissez-les sur le côte opposé de la porte.
• Sortez la porte du frigo et posez-la sur une table.
• Retirez les supports de charnière de la porte du réfrigerateur et vissez-les comme illustré sur la figure.

Remplacement des charnières

• Retirez les capuchons de la charnière situés du côte opposé à la fixation les charnières.

• Retirez la charnière inférieure droite en desserrant ses 2 vis et fixez-la à sa fente en haut à gauche.

• Retirez la charnière droite en desserrant ses 2 vis et fixez-la à sa fente en bas à gauche

Fixez les capuchons de la fente de la charnière qui ont ete retirés du cote gauche aux capuchons de la charniere sur le cote droit.

Installation de la porte FF PU

• Placez la porte interieure du réfrigerateur sur le réfrigerateur et fixez-le avec 4 vis.

Dimensao do produits 9

Desembalar 12

Dimensao do produits

FBCD 761 TNF EDBL FBCD 762 TNF EDBL

A 756mm (293/4")

sem paine: 592mm (23 5/16")

com paine19 mm (3 / 4^ ):616mm (241/4)

FBCD 761 TNF EDBL FBCD 762 TNF EDBL

A 388mm (15 9/32")

FBCD 761 TNF EDBL FBCD 762 TNF EDBL

A 824mm (327/16")
B 756mm (293 / 4^ )
C 1398mm (55 1/32")

FBCD761TNF EDBL FBCD762TNF EDBL

A 1127mm (443/8")
B 756mm (293/4")
C 371mm (145/8")
D 1338mm (52 11/16")
