MANUALE UTENTE Gotham g213 v2 JL Audio

Sistema de motor optimizzato con analisis dinamico (DMA)

Apagado, encendido o automatico (con

detecion de serial)

Modos de luces:

Manuale del proprietario

ISTRUZIONI IMPORTANT PER LA SICUREZZA

ATTENZIONE: PER RIDURRE IL RISCHIO D'INCENDIO O SCOSSA ELETTRICA, NON ESPORRE QUESTO PRODOTTO ALLA PIOGGIA O ALL'UMIDITA.

AVVERTENZA: PER RIDURE IL RISCHIO DI SCOSSA ELETTRICA, NON RIMUOVERE LA COPERTURA. ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER UN INTERVENTO IN ASSISTENZA, RIVOLGERSI AL PERSONALE QUALIFICATO.

1. Leggere le istruzioni — Tutte le istruzioni relative alla sicurezza e al funzionamento devono essere lette prima di mettere in funzione il subwoofer.
2. Conservare le istruzioni - Le istruzioni relative alla sicurezza e al funzionamento devono essere conservate per la consultlazione futura.
3. Rispettare le avventenze — Tutte le avventenze sul subwoofer e nelle istruzioni operative devono essere rispettate.
4. Attenersi alle istruzioni — Tutte le istruzioni relative al funzionamento e all'uso devono essere rispetto.
5. Acqua e umidità — Il subwoofer NON deve essere usato in prossimità dell'acqua, ad es. vicino a una vasca da bagno, un lavandino, un lavabo, una vaschetta per lavanderia, in un seminterrato umido,'accanto a una piscina, ecc.
6. Ventilazione — Il subwoofer deve essere posizionato di modo che la sua sede non interferisce con la sua ventilazione appropriata. Ad esempio, il subwoofer non deve essere collocato su un letto, un divano, un tappeto o superficie simile che possa ostruire il flusso di aria sulle alette del dissipatore di calore. Se il subwoofer è collocato in un'installazione "a incasso", accertarsi che il flusso di aria al dissipatore di calore sul retro del subwoofer non sia ostacolato. Non copire il dissipatore di calore del subwoofer con tovaglie, tende, ecc.
7. Calore e fiamme — Il subwoofer deve essere posizionato lontano da sorgenti di calorie come caloriferi, diffusori di aria calda, stufe, camini o altri dispositivi che generano calorie. Non posizionare candele su o in prossimità del subwoofer.
8. Sorgenti di alimentazione — Il subwoofer deve essere collegato esclusivamente a un'alimentazione del tipo descritto nelle istruzioni operative o come contrassegnato sul subwoofer. Il Gotham v2 ha un amplificatore molto potente. Per le prestazioni più elevate, si prega di utilizzato un circuito di alimentazione CA. Suggeriamo valori minimi dell'interruttore di circuito di 120 VCA / 20 Amp o 230 VCA / 10 Amp.
9. Protezione del cavo di alimentazione — I cavi di alimentazione devono essere estradati di modo che non sia possibile camminarci sopra o schiacciari con oggetti collocati su di loro, prestando particolare attenzione ai connettori, alle prese e al punto in cui escono dal subwoofer.
10. Pulizia — Il subwoofer deve essere pulito sostanto come consigliato nelle istruzioni operative.

Il simbolo del fulmine con punta a freccia all'interno di un triangolo equilatero e destinato ad avvertire l'utente della presenza di una "tensione pericolosa" non isolata nella cassa del prodotto che potrebbe essere di una magnitudo sufficiente da costituire un rischio di scossa elettrica per le persone.

Il punto esclamativo in un triangolo equilatero è destinato ad avertire l'utente della presenza di istruzioni relative all'uso e alla manutenzione nella documentazione che accompaniesa il prodotto.

IMPORTANT

1. Periodi di mancato utilizzo — Il cavo di alimentazione del subwoofer deve essere scollegato alla presa quando il subwoofer è inutilizzato per lunghi periodi.
2. Fulmini e picchi di corrente — Consigliamo di scollegare il subwoofer dalla presa elettrica durante tempeste elettriche e/o interruzioni ricorrenti di alimentazione, al fine di prevenire danni dovuti ai picchi di corrente.
3. Ingresso di oggetti o liquidi — è necessario prestare attenzione di modo che eventuali oggetti non cadano all'interno e i liquidi non siano versati sulla cassa del subwoofer. Non esporre il subwoofer a liquidi gocciolanti né rispetti schizzi. Non collocare oggetti riempiti di liquidi su o in prossimità del subwoofer. Esempio: vasi di fiori, bevande, lampade alimentate a liquidi, ecc.
4. Danni che richiedono un intervento in assistenza — Il subwoofer deve essere sottoposto a manutenzione dal personale qualificato di assistenza quando:

a. il cavo di alimentazione o la spina ha subito danni
b. degli oggetti sono caduti o del liquido è stato versato nel subwoofer
c. il subwoofer è stato esesto alla pioggia
d. il subwoofer non sembra funzionare normalmente oppure
presenta variazioni evidenti sul piano delle prestazioni
e. il subwoofer è caduto oppure l'armadietto è stato danneggiato
f. il cono e/o la sospensione del driver del subwoofer ha subito danni fisici

1. Manutenzione - L'utente non deve tentare di riparare il subwoofer andando或者其他indicazioni descritte nelle struzioni operative. Tutti gli altri interventi di manutenzione devono essere rinnviati al personale di assistenza.
2. Sovraccarico - Non sovraccaricare le presa a parete, le prolonghe oppure le prese multiple in quanto tutto quello cui lo comportare il rischio d'incendio o di scossa elettrica.
3. Messa a terra — Questo subwoofer è fornito con un cavo di alimentazione collegato a terra provvisto di tre pin. É necessario prendere delle precauzioni di modo che il pin di messa a terra del subwoofer non sia compromesso.

La compromissione del pin di messa a terra sul cavo di alimentazione del subwoofer cui augmentare il rischio di scossa elettrica e potrebbe comportare danni permanenti all'impianto elettronico del subwoofer.

ATTENZIONE

QUESTO SUBWOOFER E IN GRADO DI PRODURRE LIVELLI DI PRESSIONE SONORA MOLTO ALTI. SI PREGA DI FARNE USO IN MISURA LIMITATA AL FINE DI PROTEGGERE IL PROPRIO UDITO DA DANNI PERMANENTI.

DICHIARAZIONE DI CONFORMITA FCC

NOTA: La presente apparecchiatura è stata collaudata e ritenuta conforme ai limiti del documento Part 15 delle Dispositionsi FCC. Questi limiti sono stati studiati per fornire una protezione ragionevole contro le interferenze nocive in un'installazione di tipo residenziale. Quest'apparecchiatura genera, utilizesza e può irradiare energia a radiofrequenza e_i se non installata in osservanza delle struzioni, potrebbe provocare interferenze dannone alle comunicazioni radio. Tuttavia, non vi è una garanzia che le interferenze non si verific他们在 una particolare installmenta. Se la presente apparecchiatura dovesse causare interferenze nocive alla ricerca di radio o televisione, che sono essere determinate dall'accensione e dello spegnimento dell'apparecchiatura, s'incorriggia l'utente a cercare di correggere le interferenze intraprendendo uno o più provvedimenti indicati di seguito:

• Orientare nuovamente oppure cancellare la posizione dell'antenna riceveente.
• Aumentare lo spazio divisorio tra l'apparecchiatura e il ricevitore.
• Collegare l'apparecchiatura a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
• Rivolgersi al rivenditore oppure a un technician esperto in materia di radio/TV per richiedere assistenza.

INDICE DEI CONTENUTI

Istruzioni importanti per la sicurezza: 2-3
Introduzione: 4
Panorama del prodotto: 5
Collocazione del Gotham v2 nella propria stanza di ascolto: 6-10
Disimballaggio del Gotham v2: 11
Layout del pannello di controllo anteriore: 12
Layout del pannello dei collegamenti e dei comandi posteriori: 13
Comandi del pannello anteriore in dettaglio: 14-17
Comandi posteriori in dettaglio e collegamento del Gotham v2: 18-25
Procedura consigliata di configurazione: 26-30
Domande frequenti: 31
Pulizia del Gotham v2: 31
Risoluzione dei problemi: 32-33

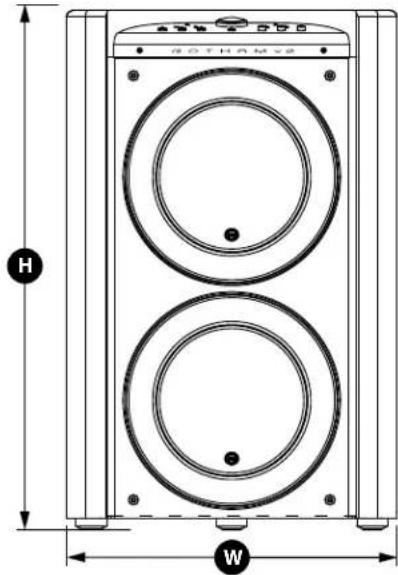

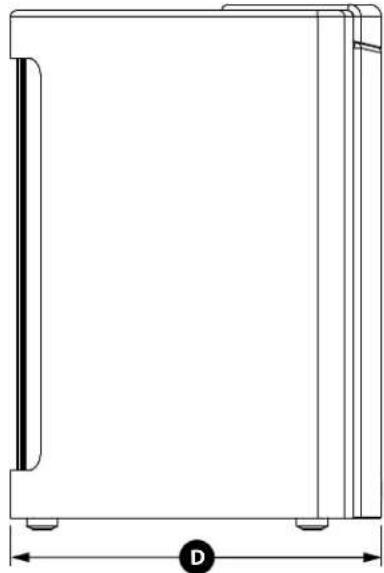

Specifiche: 34
Garanzia limitata/Informazioni sull'assistenza: 35

INTRODUZIONE

Ci congratuliamo per il vostro acquisito di un impianto subwoofer alimentato JL Audio Gotham v2. Questo prodotto è stato realizzato con maestria per offrir prestazioni eccezionali nel vostro impianto home theater o audio per molti anni a venire.

Nelle vesti di azienda, riversiamo le nostre energia nella ricerca per Tecnologie di altoparlanti e amplificatori ad alte prestazioni. I design dei driver per subwoofer a escursione lunga JL. Audio sono ampiamente considerati standardi riferimento di una risposta lineare e uscita potente. Abbiamoanche incentrato i nostri sforzi nella creazione di potenti工程技术 di amplificazione e trasformazione del segnale, puntando appositamente all'erogazione di prestazioni eccezionali a basse frequence. Il Gotham v2 riunisce quosti aspetti essenziali in una cassa compatta, realizzata con maestria ed eleganza, per offrir un'esperienza di ascolto sulla precedenti.

Vi ringraziamo per aver acquistato quello prodotto e v'invitiamo a leggere attendamente il presente manuale, al fine di raggiungere il livello più elevato di prestazioni con il vostro impianto subwoofer Gotham v2. Buon divertimento.

TECNOLOGIE JL AUDIO INCLUDE NEI SUBWOOFER Gotham v2

Impiano del motore ottimizzato DMA Con DMA s'intende l'innovativo sistema di analisi dinamica del motore (Dynamic Motor Analysis) JL Audio, volto a migliorare la risposta dinamica del motore. In seguito all'ottimizzazione del DMA, i motori dell'altoparlante restano lineari inatto lungo una gamma estrema di escurioni e mantengonoanche un Campo magnetico fisso a elevata stabilità in un ampio intervallo di potenza. Questo contribuisce alla notevole riduzione delle distorsioni e alla riproduzione fedele dei transienti o, detto in termini simplici, bassi limpidi, puliti e articolati.

Surround OverRoll

Il surround OverRoll" si estende sulla flangia di montaggio del driver, impiegando del diametro utile spreccato negli altoparlanti tradizionali. Questo consente l'impiego di un rullo più large per controllare le escursioni elevate sulla rimunciare alla preziosa area del cono.

W-Cone

Il W-Cone è un gruppo cono corpo unitario assemblato che offre una rigidità sensazionale del cono con una massa minima.

Metodo di aggancio Floating-Cone
Questa tecnica di assemblaggio
assicura una geometria appropriata del surround nell'altoparlante assemblato per un controlo migliorare dell'escursion nonché un allineamento dinamico della bobina mobile più efficaci.

Aggancio del centratore rinforzato con plateau

Questa sospensione a elevata integrità allevia la sollecitatione del materiale del centratore a escursioni elevate per un'affidabilità ottimizzata.

Tecnologia di raffreddamento Elevated Frame

Eroga aria fredda atraverso delle fissure direttamente sulla piastra superiore, alla bobina mobile dell'altoparlante. Questa technologia ottimizza la gestione della potenza e la qualità del suono, riducendo al minimo gli spostamenti dei parametri e la compressione di potenza.

Pezzo polare a croce radiale

Questo innovativo sistema di ventilazione migliorara notevolmente la dissipazione termica e la gestione della potenza dirigendo il flusso d'aria sul formatore della bobina mobile, lavorando in combinazione con la Tecnologia di raffreddamento Elevated Frame.

Circuito di risposta a elevata attenuazione Questo design del circuito di controllo, discreto e innovativo consente ai nostri amplificatori switching di Classe D di mantenere un eccellente fattore di attenuazione per una risposta ai transenti e una fedeltà ottimizzate.

PANORAMICA DEL PRODOTTO

I subwoofer JL Audio Gotham v2 riuniscono un driver per subwoofer e pacchetto elettronica/amplificatore JL Audio all'avanguardia della tecnica in una cassa a livello elevato di ottimizzazione per erogare un'esperienza di ascolto eccezionale nel proprio impianto home theater o home audio.

I driver del subwoofer nell'impiano subwoofer Gotham v2 sono in grado di offrirre un'escursion lineare eccezonaleenza distorsioni o difetti udibili. Questi driver di apposita progettazione consentono al Gotham v2 di riproduire potenti eventi a basse frequenze con un impatto eczionale e precisione sorpendente. Nati alla leggendaria piattaforma di design W7 di JL Audio, i driver Gotham v2 offrno abilità di esursionne peak-to-peak ben superiori a 3 pollici (76 mm) per gestire comodamente le dinamiche dei programmi più impegnativi.

Per ottenere il meglio da但这a piattaforma driver a escursione lunga, è necessaria una quantità portentosa di potenza controllata. Il nostro team di ingegneri elettronici ha condotto un'analisi这样一astiva del materiale tipico di un programma e delle sue esigenze di dinamicità, al fine di bilanciare l'assorbimento di corrente e la potenza erogata effettiva in relazione alle caratteristiche d'impenenza dell'impianto. In seguito a uno studio approfondito, sono stati creati degli amplificatori switching alla progettazione precise che si avvalgono di una Tecnologia brevettata volta a sfruttare a piano l'escursione di ciascun driver. Rispetto ai modelli precedenti, i Gotham v2 sono stati migliorati con un'elaborazione complemente nuova del segnale digitale e un aumento del 20% della potenza di amplificazione, ottimizzando ulteriormente le loro abilità dinamiche.

Anche lelegante cassa che accoglie gli ingranaggi del Gotham v2 è frutto dell'ingegneria di precisione. Per contenerile presioni generate dal driver del Gotham v2, ci avvaliamo di una struttura massiccia in fibra di vetro, con fissaggi interni e tecniche avanzate di assemblaggio.

La propria stanza di ascolto è l'altre ambiente che influisce sul modo in cui sono emessi i bassi. Tutte le stanze creano una firma sonora specifica che deve essere gestita con efficacia per ottenere prestazioni a bassa frequenza ben bilanciate. Per aiutare i subwoofer a integrarsi adeguatamente con l'acustica della stanza, tutti i subwoofer Gotham v2 impiegano ilsystema D.A.R.O. (Digital Automatic Room Optimization). Il systema si avvale di diciotto bande di equalizzazione digitale per domare l'acustica della stanza ed erogare una precisione di bassi sub emozionanti.

Come è possibile notare da questa breve introduzione, gli impianti subwoofer Gotham v2 si avvalgono di numerouse technologie avanzate. Il contentuto del presente manuale spieghera le funzioni, guidera l'utente nella configurazione e nella sintonizzazione del proprio subwoofer Gotham v2 e aiuterà a raggiungere un'eccezionale esperienza di ascolto a basse frequenze.

Se si necessita assistenza, invitiamo l'utente a contattare il proprio rivenditore autorizzato JL Audio per consigli e assistenza di configurazione da parte di un esperto.

IMPORTANT

IMPORTANTE! É UNA BUONA IDEA LEGGERE IL CAPITOLO SUCCESSIVO PRIMA DIDISIMBALLARE IL Gotham v2. SICONSIGLIA DIDISIMBALLARE IL SUBWOOFER VICINO LA SUA SEDE FINALE.

ATTENZIONE: IL GOTHAM V2 É MOLTO PESANTE (405 LBS. / 184 KG) E SI MANEGGIA CON DIFFICOLTÀ! LE PERSONE CON PROBLEMI ALLA SCHIENA O CONDITIONI MEDICHE CHE VIETANO GLI SFORZI NON DEVONO TENTARE DI DISIMBALLARE O SPOSTARE UN GOTHAM V2.

ATTENZIONE: LE ISTRUZIONI DI DISIMBALLAGGIO DEVONO ESSERE OSSERVATE CON LA MASSIMA ATTENZIONE. L'INOSSERVANZA POTREBBE COMPORTARE DANNI AL PRODOTTO E/O LESIONI.

ATTENZIONE: SE NON SI MANIPOLA CORRETTAMENTE IL GOTHAM V2 DURANTE IL DISIMBALLAGGIO O LA COLLOCAZIONE, POSSONO INSORGERE DANNI COSTOSI NON COPERTI DALLA GARANZIA.

IMPORTANT! SONO NECESSARIE ALMENO DUE PERSONE FORTI PER SPOSTARE, DISIMBALLARE E POSIZIONARE IL GOTHAM V2. (SI CONSIGLIANO TRE PERSONE.)

IMPORTANT! PRIMA DI POSIZIONARE IL GOTHAM V2 NELLO SPAZIO DI ASCOLTO, ACCERTARSI CHE LA STRUTTURA DEL PAVIMENTO POSSA SOSTENERE IL PESO DEL PRODOTTO. SE NECESSARIO, RIVOLGERSI A UN TECNICO PROFESSIONISTA.

ATTENZIONE

IMPORTANT

COLLOCAZIONE DEL GOTHAM v2 NELLA PROPRIA STANZA DI ASCOLTO:

La propria stanza di ascolto o teatro è parte integrante dell'impianto di riproduzione audio. Le dimensioni fisiche della stanza, dei rispetti arredi, materiali, porte e finestre, svolgono un ruolo importante nella definizione dell'audio erogato dal proprio impianto.

Quando si colloca una sorgente audio in uno spazio rettangolare chiuso, si creano delle "onde costanti" derivanti alla relazione tra la lunghezza d'onda dell'audio e le dimensioni della propria stanza. In altre parole, le onde costanti nascono dall'energia del suono che è intrappolata nella stanza nelle stanza creano picchi e cali acustici laddove l'audio è più alto o più delicato, esclusivamente in base alla posizione dell'utente nella stanza. Anche l'energia "si accumula" in corrispondenza dei confini della stanza, creando una risposta esagerata dei bassi a certe frequenze. Queste risonanze fondamentali della stanza prendono il nome di "modi" della stanza.

La morale di但这a storia sulle modalità è tentare di evitare di collocare i sedili nelle regioni di picco o calo delle onde costanti. Si consiglia vivamente di posizionare i propri sedili di ascolto in aree in cui i picchi e i cali modali sono moderati e non si rafforzano reciprocamente. Le due aree più ovvie da evitare sonoQLI quelle in prossimità del centro esatto della stanza e quale vicine a una delle pareti della stanza.

Proprio come il proprio sedile di ascolto può trovarsi in una regione di picco o calo, lo stesso si applica al subwoofer. Quando collocato in un angolo della stanza, un subwoofer esalta al massimo la struttura modale della stanza, creando l'emissione più forte con il numero minore di cali. Quando il subwoofer è allontanato da un angolo o una parete, i modi della stanza sono eccitati in misura minore, il che altera il suono in corrispondenza del sedile di ascolto.

L'utente deve accertarsi di sperimentare le posizioni di entrambi il sedile di ascolto e il subwoofer per trovare la soluzione migliorare. Una sperimentazione attenta contribuisce, generalmente, a un impianto audio superiore. Invitiamo l'utente ad avvaleri dei suggerimenti di configurazione (illustrati alla pagina opposta e nelle seguenti pagine) per i primi passi.

Se non è possibile evitare di collocare il divano contro la parete posteriori o il subwoofer in una posizione meno che ottimale, il sistema D.A.R.O. (Digital Automatic Room Optimization) del Gotham v2 vuò ottimizzare sensibilmente nelle situazioni non proprio ideali.

Consigliamo d'iniziare posizionando il Gotham v2 nella parte anteriore della stanza, accanto all'altoparlante sinistro o destro. La collocazione direttamente all'angolo anteriore della stanza produrra il numero massimo di picchi e il numero minimo di cali nella risposta dei bassi. Questo aspetto si rivelavantaggioso perché ilsystema D.A.R.O. del Gotham v2 pudocorreggere con buonaefficacia i picchi,merica i cali nella risposta non possono essere correttitramiteI'equalizzatore.I cali nella risposta posso sono essere ridotti al minimo soltanto conuna collocazione attenta del subwoofer e dell'ascoltatore.

Posizionando il Gotham v2 in prossimità di pareti piene si rafforzerà la risposta dei bassi e allontanandolo delle pareti piene si ridurranno i bassi. Aumentando la distanza tra il subwoofer e le pareti, sare possibile rendere fluida la risposta dei bassi superiori in alcune stanze.

Consiglio all'utente di evitare di posizionare il Gotham v2 in prossimità di finestre per prevenir tremolii e la trasmissione del suono al mondo esterno.

CONSIDERAZIONI SPECIALI SULLA MOVIMENTAZIONE DEL GOTHAM v2

Il Gotham v2 è molto pesante e si maneggia con dificoltà. Se non movimentato correttamente durante il disimballaggio o la collocazione, possono insorgere danni costosi che non sono coperti alla garanzia.

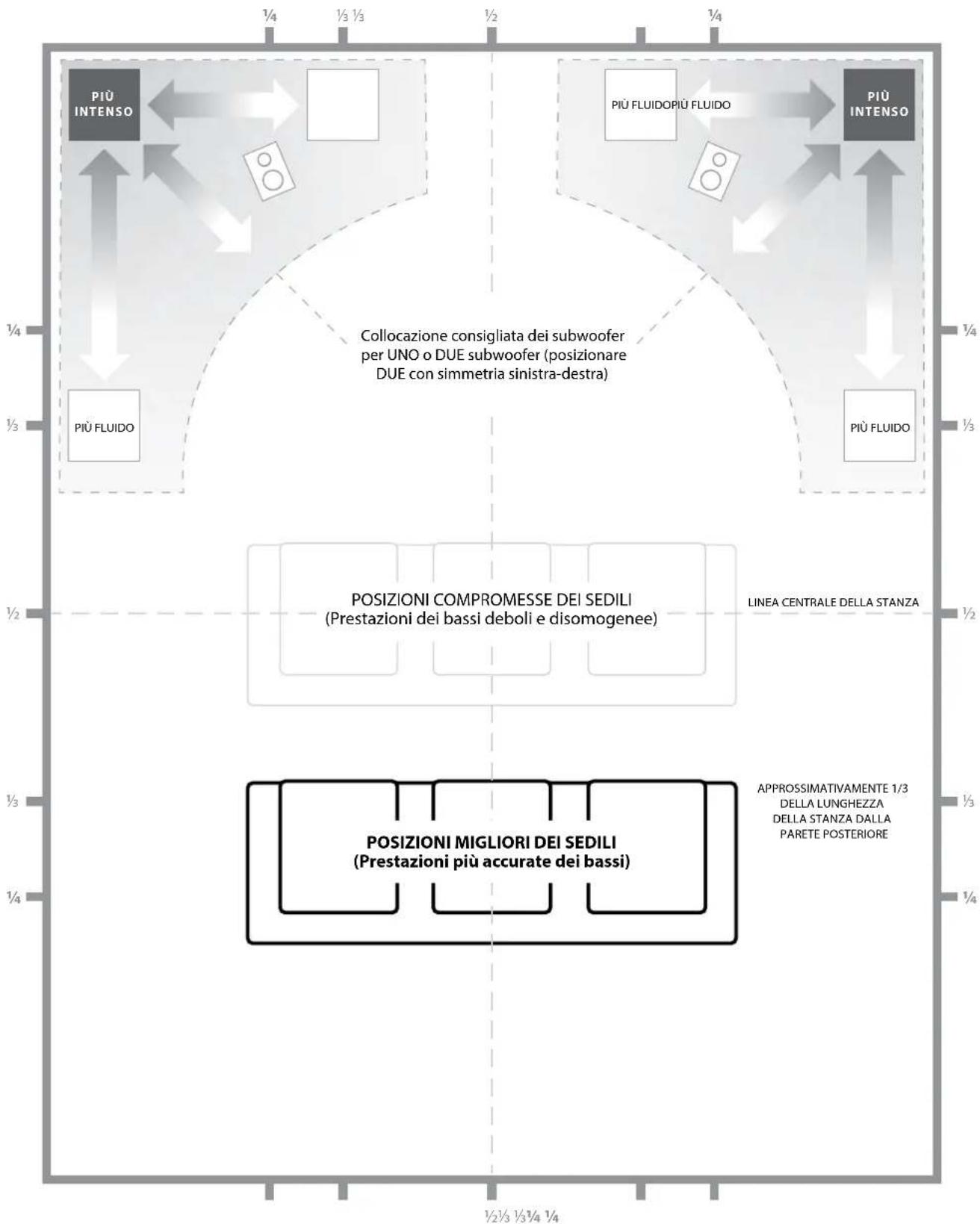

Opzioni consigliate per la collocazione del subwoofer per uno o due Gotham v2

Quando trovano impiego due Gotham v2, tentarne il posizionamento in prossimità degli angoli anteriors della stanza, ad angolazioni diagonalmente opposte oppure in corrispondenza dei puniti centrali delle pareti opposte come migliorato sulla destra.

La sperimentazione del collocamento del subwoofer e dell'ascoltatore è consigliata per ottenerere risultati migliorie e ivantaggi sono tangibili.

Rilevamenti ad alta risoluzione e la calibrazione professionale dell'impiano sono consigliati per i migliori risultati possibili e prestazioni ottimali di quest's ultimo.

Opzioni consigliate per la collocazione del subwoofer per due Gotham v2Impiego di du

Opzioni consigiate per la collocazione del subwoofer per tre Gotham v2

Opzioni consigliate per la collocazione del subwoofer per quattro Gotham v2

Impiego di tre o quattro Gotham y2

Degli studi indicano che la risposta più fluida dei bassi per una grande area di ascolto cui sono essere ottentata impiegando quattro subwoofer, posizionandone uno al centro di ciascuna delle quattro pareti (sebbene impiegando due o tre subwoofer si possa ottenere presso che lo stesso risultato).

La sperimentazione del collocamento del subwoofer e dell'ascoltatore è consigliata per ottenerisolutati migliorie e ivantaggi sono tangibili.

Rilevamenti ad alla risoluzione e la calibrazione professionale dell'impianto sono consigliati per i migliorari risultati possibili e prestazioni ottimali di quest's ultimo.

DISIMBALLAGGIO DEL GOTHAM v2

Ora che è stata determinata la posizione del Gotham v2 in stanza, è possibile procedere con il suo disimballaggio in prossimità della sua sede di destinazione.

La scatola del Gotham v2 delve essere svuotata nelle vicinanze della sede finale in cui sare posizionato. Il subwoofer è imballato al rovescio. Questa scatola delve essere ribaltata CON CAUTELA e RISPETTANDO ESATTAMENTE LE ISTRUZIONI per rimuovere il subwoofer, ridurre al minimo gli sforzi ed evitare il pericolo di danneggiare il prodotto.

^* Il subwoofer Gotham v2 è spedito con una copertura protettiva che non è raffigurata nelle istruzioni di disimballaggio sopraindicate. Avvaleri dell'orientamento del Gotham v2 ^m 繞a come guida.

IMPORTANT

IMPORTANT! A CAUSA DEL PESO DEL SUBWOOFER GOTHAM v2, SI PREGA DI PRESTARE CAUTELA DURANTE IL DISIMBALLAGGIO E IL POSIZIONAMENTO, AL FINE DI EVITARE LESIONI. PRENDERE IN CONSIDERAZION L'AIUTO DI PERSONE AGGIUNTIVE PER AGEVOLARE IL PROCESSO. PER RIDURE AL MINIMO IL RISCHIO DI LESIONI, PIEGARE LE GINOCCHIA E SOLLEVARLO CON LE GAMBE, NON CON LA SCHIENA.

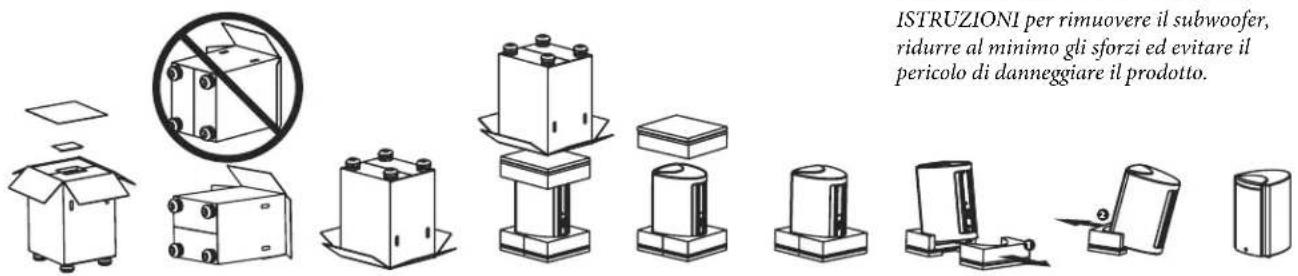

Istruzioni dettagliate per il disimballaggio del subwoofer:

1. Posare lo scatolone in prossimità della sua sede prevista nella stanza.
2. Aprire la parte superiore dello scatolone (osservare i contrassegni sui diesso) e rimuovere tutti gli articoli inclusi al centro della scatola.
3. Con l'ausilio di altre personne e servendosi delle impugnature dello scatolone, posare delicatamente lo scatolone su un lato, tenendo i lembi indietro e accertandosi che un lato dello scatolone除去 lembi si rivolto verso l'alto.
4. Di nuovo, tenere indietro i lembi dello scatolone e servendosi dell'aiuto di altre personne, ribaltare attendamente lo scatolone sulla sua parte superiore (estremità aperta). La scatola sare molto除去-sopra e deve averre tutti i lembi aperti alla base.
5. Mettere lo scatolone in verticale sono a quando esce il subwoofer e posarlo a lato.
6. Rimuovere l'inserto monopezzo in espanso alla parte superiore del woofer e metterlo nella scatolone.
7. Inclinare il subwoofer in avanti (verso il lato altoparlante/griglia) per rimuovere I'inserto posteriori in polistirene e posizionarlo dello scatolone.
8. Inclinare il subwoofer nella direzione opposa (verso il dissipatore di calore argenteo) per rimuovere l'inserto restante in polistirene e posizionarlo nell'scatolone.
9. Rimuovere il telo protettivo e posarlo nelle scatolone.
10. Installare uno dei dischi scorrevoli in dotazione sotto ognuno dei tre piedini del Gotham v2 per agevolare la spinta.il posizionamento del subwoofer.

IMPORTANT

IMPORTANT! CONSERVARE TUTTI GLI IMBALLAGGI PER IL TRASPORTO SICURO DEL SUBWOOFER E PER L'EVENTUALE UTILIZZO FUTURO IN SEDE DI MANUTENZIONE.

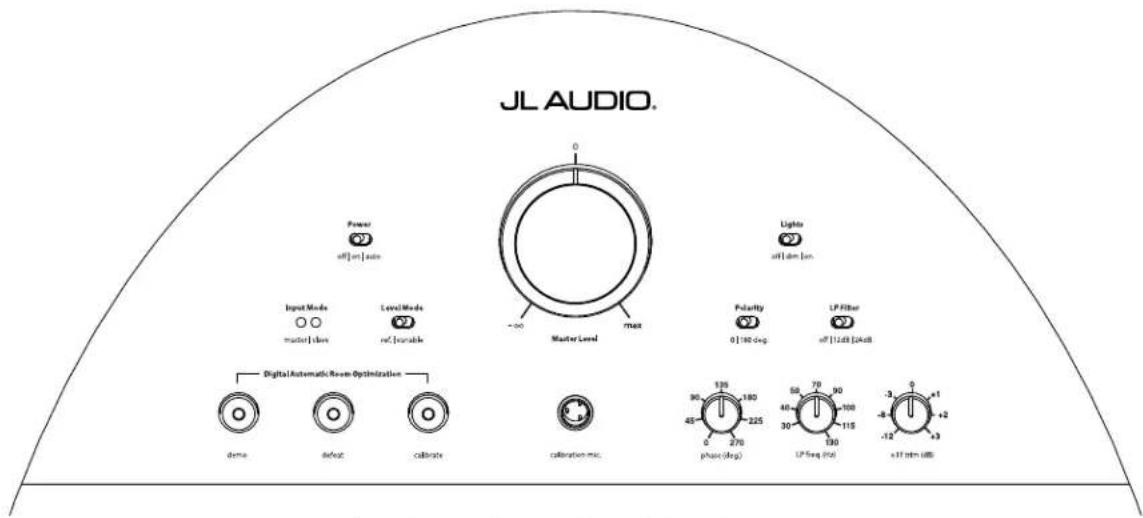

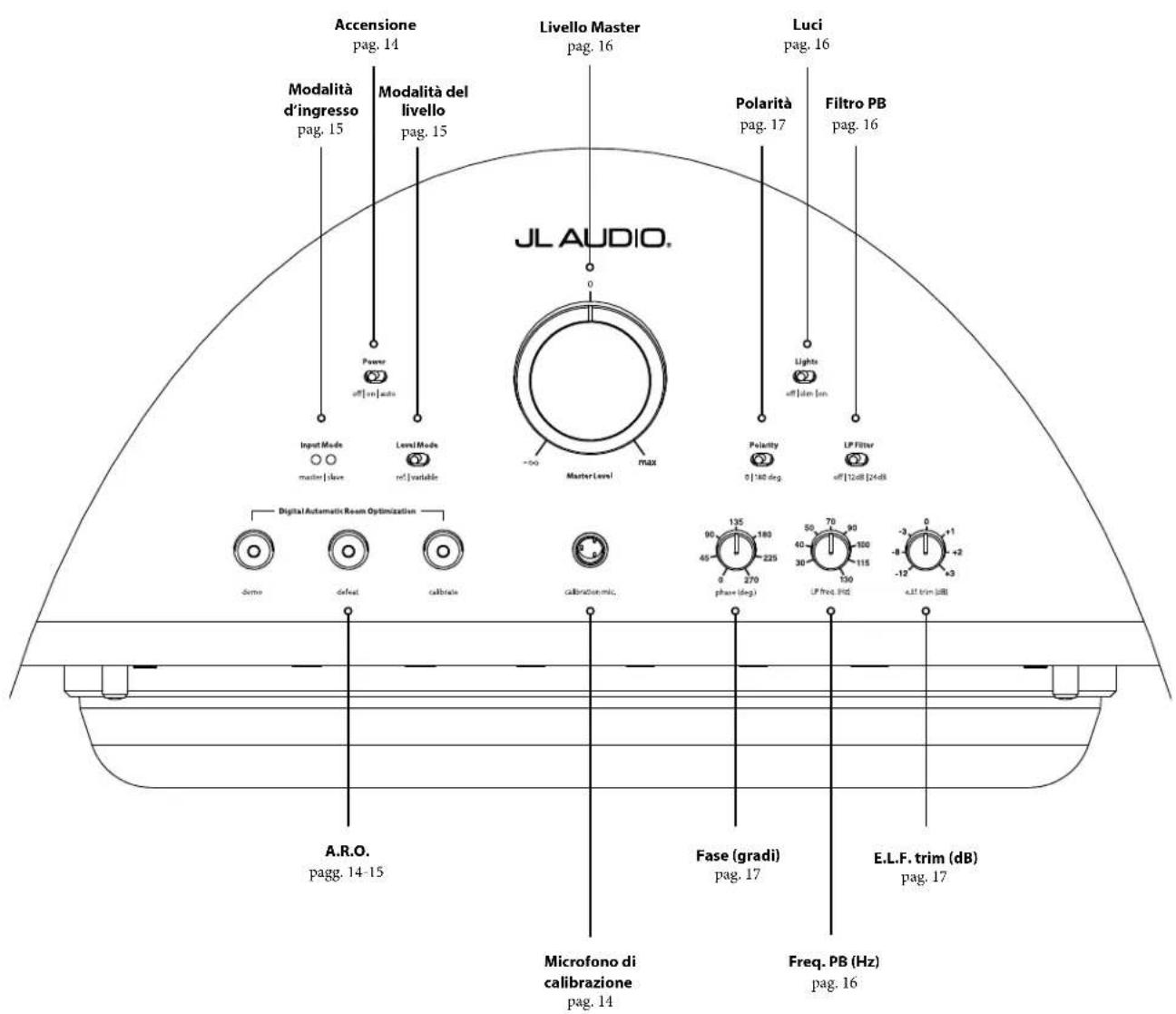

Pannello di controllo anteriore

La figura sottostante nostra il pannello di controlo anteriore del subwoofer Gotham v2.

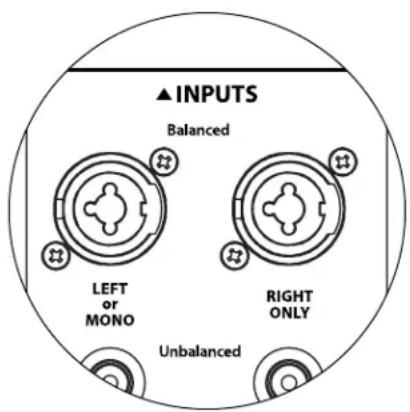

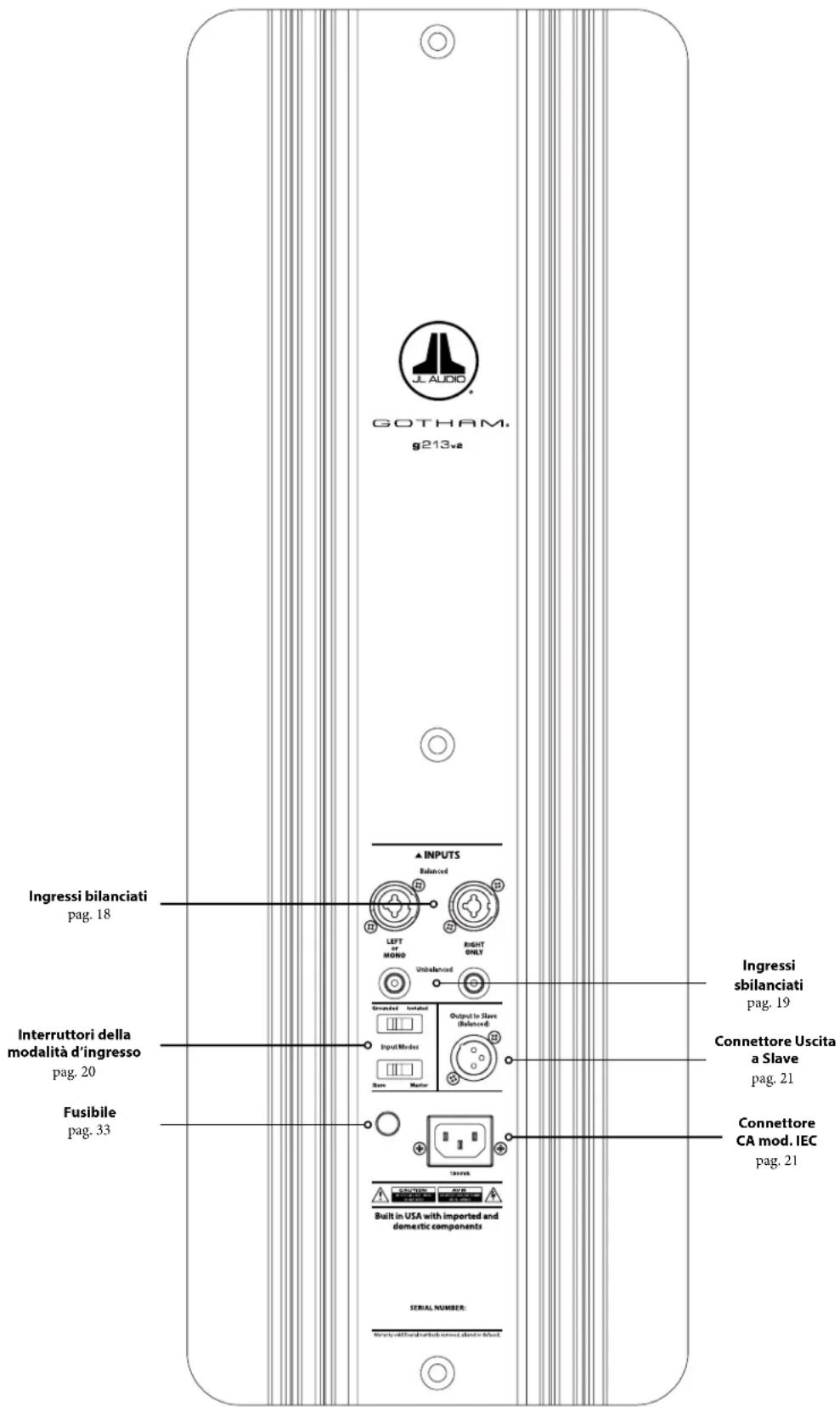

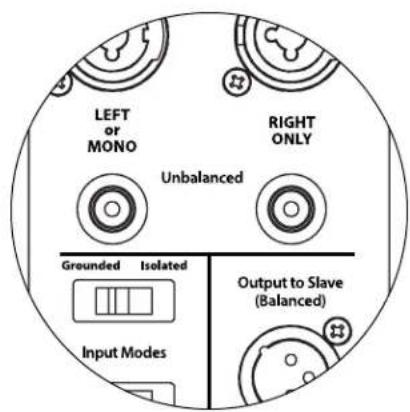

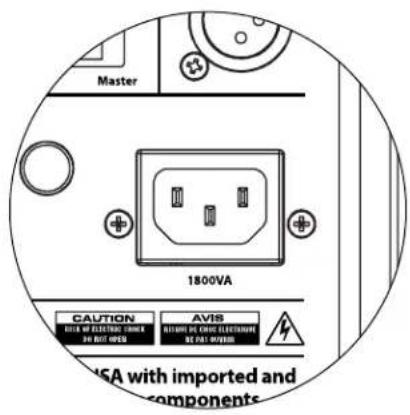

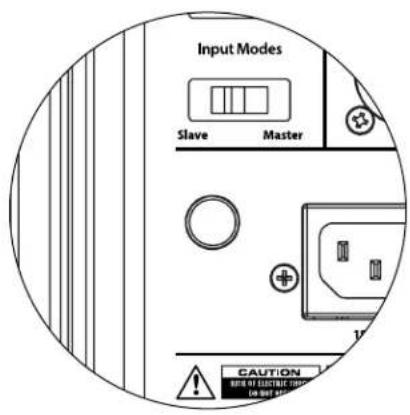

Comandi e collegamenti posteriori

La figura sottostante在哪的上，pannello posteriori di un subwoofer Gotham v2.

COMANDI DEL PANNELLO ANTERIORE IN DETTAGLIO Interruttore di accensione

L'interruttore "Power" determina la predisposizione operativa del subwoofer Gotham v2 e dovrebbe essere l'unico modo in uso per accendere e spegnere il Gotham v2. Non usare una presa multipla, una presa elettrica con interrottore o altri interrottore esterno, in quanto possono comportare picchi di tensione indesiderati e potenzialmente pericolosi. Non scollegare il cavo dell'alimentazione CA del Gotham v2 nelle l'unità èccessa. L'interruttore "Power" ha tre posizioni:

"On": Il Gotham v2 è pienamente alimentato in qualsiasi momento. Le spiel del pannello anteriore sono accese, a meno che non siano state spentetramite l'interruttore "Lights".

"Off": L'amplificatore di potenza interno del Gotham v2 è spento. In quello stato, esiste un assorbimento di corrente trascurabile per l'attivazione dei reli di potenza principali. Tutte le spie del pannello anteriore sono spente.

"Auto": Il Gotham v2 attivera il suo amplificatore interno quando un segnale audio è presente in corrispondenza di uno dei dati ingressi e disattiverà il dato amplificatore interno se non è stato rilevato alcun segnale sui dati ingressi per trenta (30) minuti. Quando a riposo, il Gotham v2 assorbira una quantità minima di corrente (< 5 Watt) per alimentare i dati circuiti di rilevamento del segnale. Le lui del pannello anteriore si spengono quando il Gotham v2 si disattiva e si accendono quando il Gotham v2 si attiva (a meno che, non siano state spentetramite l'interruttore "Lights").

Nell'improbabile eventualità che la funzione Auto non sia sufficientemente sensible per un particolare impianto, utilizzato un cavo adattatore a Y per sud dividere il segnale in ingresso in entrambi gli ingressi RCA o XLR sul Gotham v2. In quello modo, sare possibile incremente la sensibilità ingresso di 6 dB. è importante ricordare che, se la sensibilità automatica è troppo alla oppure se è presente un rumore notevole sul cavo in ingresso, il Gotham v2 potrebbe non spegnersi, come desiderato. Qualora questo si a caso, rimuovere l'adattatore del cavo a Y o individuare la sorgente del rumore nei componenti a monte.

Una funzione potente dei subwoofer JL Audio Gotham v2 consiste nell'innovativa TECHNOIA D.A.R.O. (Digital Automatic Room Optimization, Ottimizzazione digitale automatica della stanza). Questoystema one-touch include 18 bande di equalizzazione digitale per eliminare i picchi più grandsi di risposta acustica nel proprio home theater in corrispondenza del sedile di ascolto principale, migliorando notevolmente la risposta a bassa frequenza in stanza. La calibrazione del systema D.A.R.O. avviene completeness in automatico. Si prega di consultare il capitolo successivo del manuale per i dettagli su come utilizzato il systema D.A.R.O.

Servendosi del microfono di calibrazione JL Audio, la procedura di calibrazione D.A.R.O. richiede meno di tre minuti. In breve, è necessario collegare il microfono incluso all'ingresso "Calibration Mic.", premere il tasto "Calibrate" e tenere il microfono all'altezza delle orecchie nel proprio sedile di ascolto principale durante la prova. Una sequenza di rumori sare riprodotta dal subwoofer Gotham v2 e la risposta della stanza sera misurata, analizzata e sottoposta a equalizzazione automaticamente. Per le istruzioni dettagliate sulle procedure di configurazione D.A.R.O., consultare le pagg. 29-30.

Microfono di calibrazione: ingresso

Questo ingressso serve a collegare il microfono di calibrazione JL Audio fornito con il subwoofer Gotham v2. Collegare un'estremità del cavo fornito al microfono e l'altra estremità a questo connettore jack prima di usare ilsystema D.A.R.O. Ilsystema D.A.R.O. è appositamente calibrato per questo microfono e il suo schema di collegamento è specifico per il microfono fornito. La sequenza di calibrazione non funziona quando è collegato un microfono diverso oppure se non è collegato alcun microfono.

IMPORTANT

Power

on|auto

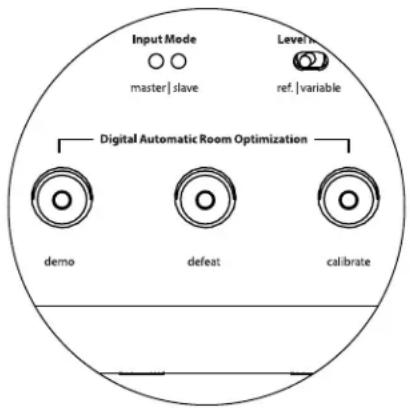

Tasto Demo

Il tasto Demo attiva una sequenza di toni lunga 20 secondi che dimostra brevamente il range del subwoofer Gotham v2. La funzione Demo è utile per migliorare le abilità di potenza del Gotham v2 e per verificare che il Gotham v2 (o diversi Gotham v2) sia operativo durante la risoluzione dei problemi dell'impianto.

Il pulsante Demo è usatoanche (in combinazione) per eliminarere (ritorno a piatto) le impostazioni dell'equalizzatore D.A.R.O. Per eliminare le impostazioni D.A.R.O. e spegnere la spia Calibrate, tenere premuto il tasting Demo, quando premere il tasting Defeat. Si prega di notare che questa sequenza di tasti deve avvenire rapidamente. Se siiene premuto il tasting Demo per più di 2 secondi perché toccare il tasting Defeat, inizieranno i toni Demo. Qualora ciò dovesse accadere, attendere semplicamente che termini la sequenza Demo e tentare di nuovo.

Tasto Defeat

Se "Demo" o "Calibrate" è premuto quando la funzione Defeat è attiva, "Defeat" si annullerà automaticamente. Nessun altro commando sul pannello anteriore altera D.A.R.O. e la relativa disattivazione. L'impostazione di disattivazione è conservata in una memoria non volatile e non cambiera èanche se l'alimentazione è scollegata.

Il tasto Defeat è usatoanche (in combinazione) per eliminarere (ritorno a piatto) le impostazioni dell'equalizzatore D.A.R.O. Per eliminarere le impostazioni D.A.R.O. e spegnere la spia Calibrate, tenere premuto il tasto Demo, quindi premere il tasto Defeat. Si prega di notare che esta sequenza di tasti deve avvenire rapidamente. Se siiene premuto il tasto Demo per più di 2 secondi perché toccare il tasto Defeat, inizieranno i toni Demo. Qualora ciò dovesse accadere, attendere semplicamente che termini la sequenza Demo e tentare di nuovo.

Tastodi calibrazione

Durante la sequenza di prova D.A.R.O., il LED verde del tasto Calibrate lampeggia rapidamente per avvisare l'utente di due condizioni speciali:

1. "JL Audio Microphone NOT Connected": Se ci si dimentica di collegare il microfono prima di iniziare una calibrazione, sare emesso quello avviso. Premere una volta il tasto Calibrate per eliminare l'avviso, collegare il microfono D.A.R.O. e tentare di nuovo.
2. "Inappropriate Sound Level for D.A.R.O. Calibration": Dal momento che la sequenza D.A.R.O. è Completely automatica, quello avviso indicaYYYYI un problema con il microfono. Premere il tasto Calibrate una volta per eliminare l'avviso. Accertarsi che il microfono JL Audio sia collegato adeguamente e tentare di nuovo. Per un ulteriori aiuto, consultare la risoluzione dei problemi a pag. 33.

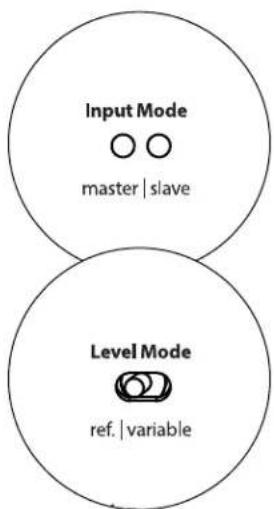

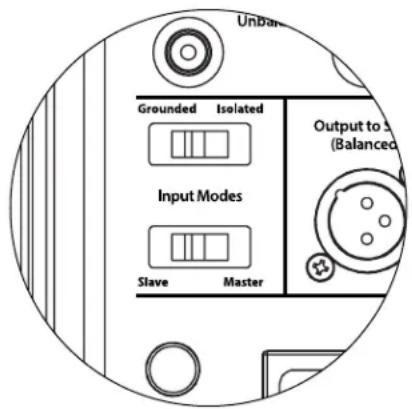

Indicatori della modalità d'ingresso

I LED indicatori della modalità d'ingresso migliorato la modalità d'ingresso, di tipo "Master" o "Slave", selezionata con l'interruttore sul pannello posteriore del Gotham v2 (a meno che l'interruttore "Lights" non sia impostato su "off"). Per maggiori dettagli, videere la pag. 20.

Modalità del livello

L'interruttore a due positioni Level Mode consente di selezionare tra le seguenti modalità:

"Reference": In esta modalità, la manopola di controllo Master Level non ha alcun effetto sul livello di uscita del Gotham v2. Servirsi di esta impostazione se si controlla, principamente, il livello del subwoofer tramite il ricevitore o preamplificatore/processor. Per coloro che hanno bambini piccoli o figli adolescenti iper-entusiasti, questa modalità operativa previene la manipolazione diretta del livello Master.

"Variable": In esta modalità, la manopola di controllo Master Level determina il livello di uscita del subwoofer Gotham v2. Questa modalità èanche utile quando si fa corrispondere il livello del subwoofer Gotham v2 a un paio di altoparlanti stereo in un impianto a due canali.

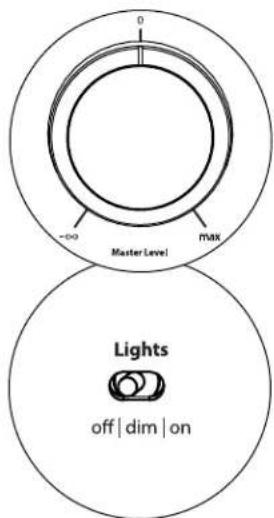

Manopola del livello Master

La manopola Master Level è usata per controllare il livello di uscita del Gotham v2 quando la modalità Variable Level è selezionata sul pannello di controllo anteriore.

Quando ruotata in senso antiorario fino in fondo, l'uscita del Gotham v2 sera tacitata completeness. Quando in corrispondenza di "0" o in posizione verticale, il livello di guadagno Variable corrisponde all'impostazione del livello Reference. Quando ruotata in senso orario fino in fondo, il livello di uscita del Gotham v2 è 15 dB più alto rispetto all'impostazione Reference.

Luci

Il selettore "Lights" permette all'utente di selezionare una delle seguenti modalità di spia luminosa.

"Off" spegne tutti i LED del pannello anteriore in qualsiasi momento.

"Dim" imposta tutti i LED del pannello anteriore a un livello di luminosità ridotta quando il Gotham v2 è accesso.

"On" imposta tutti i LED del pannello anteriore a un livllo di luminosità piena quando il Gotham v2 è accesso.

IMPORTANTE! QUANDO SI EFFETTUA LA RISOLUZIONE DEI PROBLEMI O LA CALIBRAZIONE D.A.R.O. ACCERTARSI CHE L'INTERRUPTORE "LIGHTS" SIA IMPOSTATO SU "DIM" o "ON".

Filtro PB

Il selettore LP Filter (passa-basso) determina la modalità operativa del filtrato passa-basso integrato del Gotham v2.

"Off" disattiva il filtro passa-basso eliminando completamente quello circuito dal percorso di segnale.

"12 dB" imposta la pendenza roll-off del filtro passa-basso a una pendenza di 12 dB per ottava (allineamento Butterworth).

"24 dB" imposta la pendenza roll-off del filtro passa-basso a una pendenza di 24 dB per ottava (allineamento Linkwitz-Riley).

L'impostazione di 24 dB attenua, con maggiore aggressività, le alte frequenze sulla impostazione della frequenza PB (vedi除去). Se si sta usingo il filtrato passa-basso integrato Gotham v2, sperimentare l'impostazione della pendenza del filtrto PB per ottenere la migliorie transizione agli altoparlanti satelliti. Se si preferisce useare i filtri e le funzioni di gestione dei bassi nel proprio ricevitatore o preamplificatore, disattivare il filtrato integrato selezionando la posizione "Off".

Freq.PB

La manopola selettrice LP Frequency (passa-basso) permette all'utente di scegliere la frequenza roll-off del filtro passa-basso interno del Gotham v2. La frequenza è variabile da 30Hz (fino in fondo in senso antiorario) a 130Hz (fino in fondo in senso orario). Questa manopola non influisce sul segnale d'ingresso in qualsiasi modo se l'interruttore LP Filter è impostato su "Off". 80Hz è una frequenza del filtrto comunmente utilizzata e, solitamente, funge da buon punto di partenza per le regolazioni.

IMPORTANT

E.L.F. Trim

La manopola "E.L.F. Trim" (Extreme Low Frequency) permette all'utente di applicare una determinata quantità di equalizzazione di segnale a 24 Hertz (bassi molto ridotti). Con la rotazione completeness in senso antiorario, il segnale a 24Hz è tagliato di 12 dB. Su 0, l'equalizzatore è impostato piatto per un contributo zero al segnale. Con la rotazione completeness in senso orario, il segnale a 24Hz è augmentedo di 3 dB.

La funzione E.L.F. Trim è utile per realizzare un'uscita di frequenza molto bassa del Gotham v2 per la propria stanza. Con un po' di aumento, è possibile rendere del materiale acustico più entusiasmante. Impiegando la funzione di taglio, si può compensare il guadagno della stanza o del confine nelle basse frequenze. I confini della stanza e le dimensioni (limitate) finite della stanza causano l'aumento delle frequenze molto basse in relazione ad altre parti del segnale. Di conseguenza, la funzione E.L.F. Trim per tagliare le frequenze più basse più rivelarsi utile per domare bassi ridotti che suonano "rigonfi" o non naturali in stanze di piccola e media grandezza (ed èanche possibile ridurre le vibrazioni indesiderate in stanza o nella casa).

Polarità

L'interruttore "Polarity" consente all'utente di scegliere tra la polarità di segnale normale (0 deg) e inversa (180 deg). L'interruttore Polarity influisce principalmente sull'intervalto piccolo di frequenza intorno al punto di crossover tra il proprio subwoofer e gli altoparlanti satelliti.

Diversamente dal commando Phase, che aggiunge efficacemente il ritardo temporale, l'interruttore Polarity produce un'inversione istantanea dei picchi di ampiezza del segnale. Ad esempio, se a un determinato punto di riferimento un'onda sinusoidale ha un picco di ampiezza, facendo scattare l'interruttore Phase, l'utente converte istantaneamente quel picco in un calo o una diminuzione dell'ampiezza. Dal momento che l'effetto dell'interruttore Polarity è immediato, completing il funzionamento del commando Phase e non può essere sostituito daesso.

Quando si colloca il Gotham v2 nella stanza, sperimentare l'interruttore Polarity prima di regolare il commando "Phase". Ciacuna posizione dell'interruttore Polarity potrebbe fornire una transizione più fluida tra il proprio Gotham v2 e gli altoparlanti satelliti. Serviri di materiale sorgente con un buon contento di bassi medi e superiori per la valutazione.

Fase

La manopola di controllo Phase consente all'utente di regolare la "temporizzazione" dell'uscita del subwoofer in relazioneagli altoparlanti principali. Il commande Phase influsce principalmente sull'intervallo piccolo di frequenza intorno al punto di crossover tra il proprio subwoofer e gli altoparlanti satelliti. Sono possibili impostazioni di fase tra 0 grade (rotazione completeness in senso antiorario) e 270 grade (rotazione completeness in senso orario). Le diciture del commande Phase sono indicizzate a una frequenza di 80Hz , dal momento che questo è il punto di crossover più comune tra gli altoparlanti satelliti e un subwoofer.

Le posizioni degli altoparanti, del subwoofer e dei sedili di ascolto variano sensibilmente nelle estallazioni home theater. Dal momento che la posizione fisica degli altoparanti in relazione ai confini della stanza e reciproca influsce notevolmente sulla qualità perceptita dell'uscita audio, a volte è di aiuto ridardare l'uscita del subwoofer. Questo è esattamente ciò che si verifica quando si ruota il commando Phase或者其他 0 grade.

Una volta che il Gotham v2 è stato posizionato nella propria stanza di ascolto per offrirè l'audio completo più fluido, e dopo aver determinato la posizione ottimale dell'interruttore "Polarity" (vedere il capitolo che segue), sperimentare la posizione della manopola Phase. Impiegando del materiale sorgente familiare con un buon contento di bassi medi e superiori, regolare il commando Phase e ascoltare bassi medi meglio definiti e una transizione più fluida tra il subwoofer e gli impianti degli altoparlanti satelliti. Se nessuna impostazione individuale suona meglio dell'altra, lasciare la manopola Phase su 0 grade.

Se il ricevitore home theater o il preamplificatore/processore offre uscite bilanciate, gli ingressi bilanziati del Gotham v2 sono il collegamento preferito. I collegamenti bilanziati trovano ampio uso negli studi professionali e in applicazioni di rafforzamento acustico per una series di motivi molto validi. Oltre a fornire una messa a terra adeguata tra i componenti, la trasmissione bilanziata del segnale è studiata per annullare rumori indotti del cavo dall'ambiente circostante (aspetto particolarmente importante per i cavi lunghi). Di consegenza, se si usano collegamenti bilanziati, l'impianto émetterà, con buona probabilità, meno ronzii o altri rumori estranei.

I subwoofer Gotham v2 presentano dei collegamenti d'ingresso bilanciati a sinistra e a destra con connettori jack combinati XLR. Questi connettori jack speciali accettano un connettore XLR maschio a tre pin o un connettore "punta-anello-manicotto" (TRS) da 1/4 di pollice (6,3mm) per la compatibilità con unaserie di apparecchiature.

Per gli impianti con un subwoofer mono oppure collegamento di canali "LFE", si utilizzera sostanto un connettore jack indicate come "Left or Mono". Questo metodo si applica ai ricevitori multi-canale più moderni e a preamplificatore/processor. Connettori jack d'ingresso separati a sinistra e destra sono forniti per i sistemienza un collegamento subwoofer mono dedicato. Questo si applica, tipicamente, alle apparecchiature audio a due canali.

Dei cavi bilanciati appropriati sono disponibili presso il proprio rivenditore JL Audio e non sono inclusi con il Gotham v2.

Note tecniche:

• Non utilizzato degli ingressi bilanciati con segnali sbilanciati tramite adattatori. Gli ingressi sbilanciati del Gotham v2 sono preferibili in situazioni in cui è disponibile soltanto una sorgente di segnale sbilanciata. L'impenenza degli ingressi bilanciati è 20 kOhm.
• I connettori d'ingresso sono configurati in osservanza delle raccomandazioni della Audio Engineering Society per cavi segnale bilanciati come indicato di seguito:

Collegamento XLR

Pin 1: Schermatura
Pin 2: Positivo
Pin 3: Negativo

Collegamento TRS:

Punta: Positivo

Anello: Negativo

Manicotto: Schermatura

IMPORTANT! SE IL RICEVITORE O PREAMPLIFICATORE/PROCESSORE NON HA USCITE XLR O BILANCIATE TRS DA 1/4 POLLICE, SI PREGA DI CONSULTARE LA SEZIONE "INGRESSI SBILANCIATI" A PAG. 19 PER INFORMAZIONI SUL COLLEGAMENTO DEGLI INGRESSI. NON TENTARE DI COLLEGARE LE USCITE SBILANCIATE AGLI INGRESSI BILANCIATI DEL GOTHAM v2 MEDIANTE ADATTATORI.

Gli ingressi a sinistra e a destra sul Gotham v2 sono addizzionati internamente in un unico canale mono. Dal momento che il Gotham v2 è intrinsecamente un dispositivo a canale "mono" o singolo, è possibile usare gli ingressi a sinistra e destra per il Gotham v2 Master e poi distribuire il segnale monoSommato a Gotham v2 Slave aggiuntivi nell'impianto.

IMPORTANT

Ingressi bilanciati

Il subwoofer Gotham v2 presente dei connettori d'ingresso di tipo RCA, individuali, sbilanciati, a sinistra e a destra. Questi sono i connettori più comunmente usati per le applicazioni audio domestiche e devono essere impiegati se il ricevitore o il preamplificatore/processore non offre uscite bilanciate. Sebbene i collegamenti sbilanciati non siano immuni al rumore come un collegamento bilanciatedo, i subwoofer Gotham v2 impiegando l'isolamento ottico sugli ingressi sbilanciati, al fine di ridurre al minimo i possibili rumori nel proprio impianto.

Per gli impianti con un subwoofer mono oppure collegamento di canali "LFE", si utilizzera soltanto un connettore jack tipo RCA indicate come "Left or Mono". Questo metod si applica ai ricevitori multi-canale più moderni e a preamplificatore/processor. Connettori jack d'ingresso di tipo RCA separati a sinistra e destra sono forniti per i sistemienza un collegamento subwoofer mono dedicato. Questo si applica, tipicamente, alle apparecchiature audio a due canali.

Note tecniche:

• Quando le uscite bilanciate non sono disponibili sulla sorgente di segnale, è necessario impiegare gli ingressi sbilanciati di tipo RCA. I Gotham v2 presentano circuiti con isolamento ottico sugli ingressi sbilanciati per ridurre al minimo la probabilità di rumore indotto da un circuito di terra. L'impedenza degli ingressi sbilanciati è 50 kOhm.
  I collegamenti sono standard del settore per i cavi di segnale sbilanciati come indicato di seguito:

Collegamento di tipo RCA:

Punta: Positivo

Manicotto: Negativo

IMPORTANT

IMPORTANT! SE ESISTE DEL RUMORE DOPO IL COLLEGAMENTO, GLI AMPLIFICATORI GOTHAM v2 CONSENTONO IL COLLEGAMENTO A MASSA O L'ISOLAMENTO DEGLI INGRESSI SBILANCIATI. CONSULTARE LA SEIZIONE "INTERRUPTORI DELLA MODALITA D'INGRESSO" A PAG. 20 DEL PRESENTE MANUALE PER MAGGIORI INFORMAZIONI SULLA RIDUZIONE AL MINIMO DEL RUMORE.

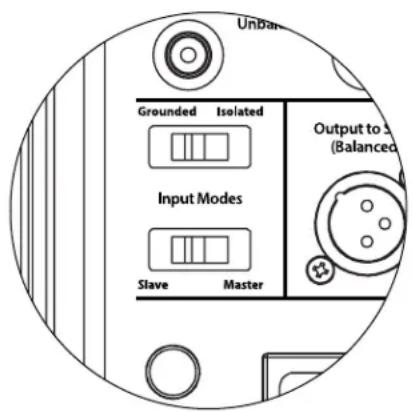

Interruttori della modalità d'ingresso:

Due interrupttori si trovano sul pannello posteriore al fine di controllare il collegamento a terra del segnale sbilanciato e il funzionamento master/slave.

Interruttore isolato/messo a terra

L'interruttore Input Mode "Grounded / Isolated" influsce soltanto sugli ingressi RCA sbilanciati ed è progettato per agevolare un collegamento silenzioso e primo di ronzio al proprio impianto audio o home theater. Questa funzione è inclusa per gestire problemi di messa a terra del segnale riscontrati spesso negli impianti home theater quando sono interconnessi diversi componenti di svariati produttori.

Il Gotham v2 è spedito con quello interruptatore nella posizione "Isolated". Se, con tutti i componenti dell'impianto collegati e accesi (ma alla alcuna sorgente in riproduzione), si sente un ronzio continuo aasse frequenze dal Gotham v2, far scattare quello interruptatore nella posizione "Grounded" e valutare la differenza di livello di rumorosità. Servirsi della posizione dell'interruttore che offre meno ronzio o rumorosità.

IMPORTANTE! SI PREGA DI NOTARE CHE LA SOSTITUZIONE DI UN EVENTUALE COMPONENTE NELL'IMPIANTO OTTIMIZZATO (RICEVITORE, AMPLIFICATORE, LETTORE DVD, CAVO O CASSA SATELLITE, ECC.) POTREBBE ALTERARE LO SCHEMA DI MESSA A TERRA DEL SEGNALE E CAUSARE UN RONZIO NELL'IMPIANTO PRECEDENTEMENTSE SILENZIOSO. SE SI AGGIUNGE O SI MODifica UN COMPONENTE A MONTE NEL PROPRIO IMPIANTO HOME THEATER, POTREBBE ESSERE NECCESSARIO RVISITARE L'IMPOSTAZIONE DI QUESTA MODALITA D'INGRESSO SUL SUBWOOFER GOTHAM v2 PER PRESTAZIONI DI RUMORE OTTIMALI. SOTTO QUESTO PUNTO DI VISTA, IL CAVO E LE CASSE SATELLITI SI RIVELANO PARTICULARMENTE PROBLEMATICHE.

Interruttore Master/Slave

I Gotham v2 sono progettati per accogliere facilmente l'implementazione di diversi subwoofer nel proprio impianto home theater mediante una catena di collegamenti Master/Slave. Questo metodode consente di utilizzare funzioni di elaborazione del segnale di un Gotham v2 per controllare centralmente Gotham v2 multipli nella stanza. La funzione Master/Slave, inoltre, consente all'impianto D.A.R.O. di ottimizzare la risposta di un'installazione di subwoofer multipli.

Il Gotham v2 è spedito con questo interrottore nella posizione "Master". Se si usa un uncommon Gotham v2, si impiegherà la posizione "Master" e non ci si dovrá preoccupare ulteriamente con但这a sezione.

Se l'installazione comprende due o più Gotham v2, si designera un Gotham v2 comme "Master" e tutti gli altri nell'impianto come subwoofer "Slave" tramite l'interruttore "Master/Slave" sul pannello posteriore dell'amplificatore di ciascun Gotham v2. I LED sul pannello anteriore del Gotham v2 sono presenti perindicare se la modalità "Master" o "Slave" è stata selezionata per un dato subwoofer.

Dal Gotham v2 che opera in modalità "Master", il segnale "Output to Slave" trasporta qualsiasi elaborazione del segnale selezionata sul Gotham v2 Master (compresa l'impostazione Master Level e l'elaborazione D.A.R.O.)agli altri Gotham v2 che operano in modalità "Slave". L'elaborazione del segnale e i controli del livello sul subwoofer "Slave" saranno inattivabili. In questa modalità, l'utente non deve preoccuparsi delle impostazioni di livello, crossover e altre tipo per i subwoofer slave.

Note tecniche:

• Selezionando la posizione "Slave" si elimina l'elaborazione del segnale definibile dall'utente e il controllo del livello master. In virtù di quello aspetto, vi sono alcune situazioni speciali in cui si desidera attivare un unico Gotham v2 in modalità "Slave". Se si utilizzato l'elaborazione del segnale e comandi di corrispondenza del livello, attivando la modalità "Slave" si previene l'influenza sui parametri con i comandi manuali sul Gotham v2.

IMPORTANT

IMPORTANTE! SI PREGA DI CONSULTARE GLI "SCHEMI DI COLLEGAMENTO DELL'IMPIANTO" A PAGG. 22-25 PER MAGGIORI INFORMAZIONI SULL'UTILIZZO DEI COLLEGAMENTI D'INGRESSO/USCITA.

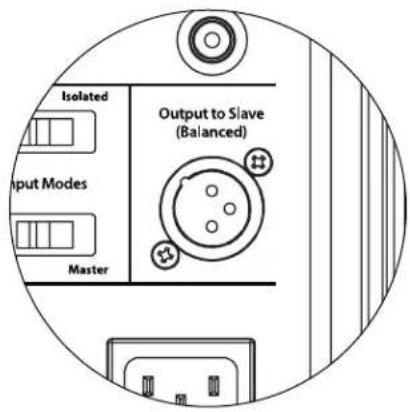

Connettore di uscita a Slave

Se si utilizes più di un subwoofer Gotham v2 in un impianto home theater, si designera un Gotham v2 come Master (vedere pag. 20), e si alimenttera il segnale da"This ai Gotham v2 "Slave" restanti tramite quest'uscita XLR bilanciata. Il cavo Output to Slave"puo essere collegato all'ingresso XLR Left or Mono bilanciato sul Gotham v2 successivo. Quando un Gotham v2 è in modalità "Slave", il collegamento Output to Slave"puo essere usato per passare il segnale a ulteriori Gotham v2 in modalità "Slave".

Il connettore "Output to Slave" è studiato per essere usato come indicato di seguito:

1) Dal connettore "Output to Slave" del Gotham v2 "Master" all'ingresso XLR bilanciato "Left or Mono" del primo Gotham v2 "Slave".
2) Dal connettore "Output to Slave" del primo Gotham v2 "Master" all'ingresso XLR bilanciato "Left or Mono" del secondo Gotham v2 "Slave".
3) Dal connettore "Output to Slave" del secondo Gotham v2 "Slave" all'ingresso XLR bilanciato "Left or Mono" del terzo Gotham v2 "Slave". Ecc, ecc. (fino a dieci Gotham v2 possono essere collegati in questa configurazione). Dei cavi bilanciati appropriati con terminazioni XLR sono disponibili presso il proprio rivenditore JL Audio e non sono inclusi con il Gotham v2.

Note tecniche:

• Il segnale "Output to Slave" trasporta qualsiasi elaborazione del segnale selezionata sul Gotham v2 Master (compresa l'impostazione Master Level e l'elaborazione D.A.R.O.)agli altri Gotham v2 che operano in modalità "Slave".
• Dai Gotham v2 che operano in modalità "Slave", il segnale "Output to Slave" è una replica esatta e bufferizzata del segnale d'ingresso bilanciato, rendendo quello metod di distribuzione del segnale preferibile rispetto all'impio di adattatori a Y o splitter.
• Usare esclusivamente cavi di collegamento schermati con connettori XLR di alta qualità per il collegamento Master/Slave. Non serviri mai di cavi sbilanziati con adattatori.

Connettor di alimentazione CA tipo IEC

Il connettore femmina del cavo CA tipo IEC riceve un cavo di alimentazione a calibro elevato, lungo 6 ft. (1,8m) , incluso nel proprio subwoofer Gotham v2. I Gotham v2 venduti in diverse parti del mondo sono configurati per l'impianto elettrico di ciascun mercato e includono connettori appropriati sui rispettivi cavi di alimentazione. Si prega di notare i contrassegni della tensione accanto al connettore CA e assicurarsi di erogare alimentazione al Gotham v2 sostanto da un connettore femmina che corrisponda a tali contrassegni. Non usare un cavo di alimentazione CA diverso da quello fornito con il Gotham v2. Per informazioni sul portafusibili principale, si prega di consultare il capitolo sulla risoluzione dei problemi del presente manuale.

Il subwoofer Gotham v2 è un disposizione potente e può assorbire molto corrente. Se sono collegati troppi componenti a un subwoofer Gotham v2 verso una presa elettrica, si rischia di far scattare l'interruttore del circuito domestico durante programmi molto impegnativi. Se ciò dovesse accadere, separators il Gotham v2 e gli altri componenti tra due circuiti elettrici CA. Per le massime prestazioni, dedicare un circuito CA a ciascun Gotham v2. Suggeriamo valori massimi dell'interruttore di circuito di 120 VCA / 20 Amp o 230 VCA / 10 Amp.

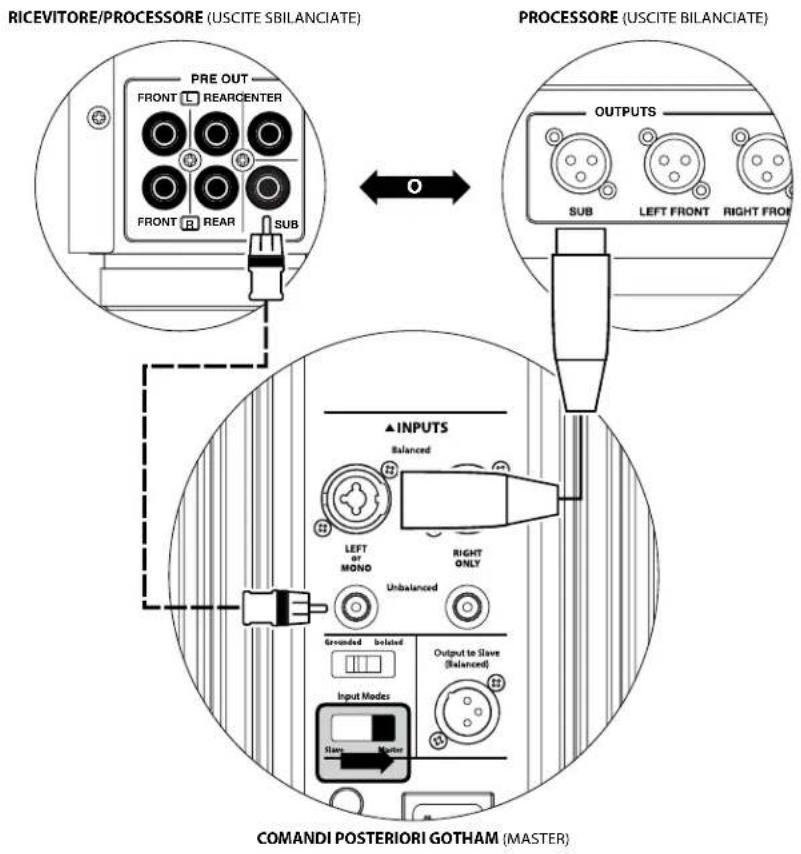

SCHEMA DI COLLEGAMENTO DELL'IMPIANTO 1:

Un Gotham v2 a ricevitore Home Theater o preamplificatore/processore Home Theater

La maggior parte dei ricevitori e preamplificatori/processor home theater forniscono un'unica uscita subwoofer (mono). Quando si collega un'uscita subwoofer mono al Gotham v2, si userà soltanto l'ingresso "Left or Mono" del Gotham.

Due tipologie di collegamento sono disponibili per collegare il Gotham v2 all'impianto home theater: bilanciato (connettore XLR o TRS da 1/4 poll.) e sbilanciato (connettore tipo RCA). I collegamenti bilanciati fornisco una reiezione superiore del rumore e assicurano una messa a terra appropriata tra componenti. Se il ricevitore o processore ha uscite bilanciate, consigliamo vivamente di utilizarre.

Nello schema di collegamento sulla sinistra, i collegamenti bilanciati sono mostrati come linee piene, i collegamenti bilanciati sono mostrati come linee tratteggiate. L'utente utilizzera soltanto uno di quosti metodi di collegamento in ingresso (non entrambi).

ATTENZIONE! SPEGNERE IL GOTHAM v2 ETUTTE LE ALTRE APPARECCHIATURE NELL'IMPIANTO PRIMA DI REALIZZARE O MODIFICARE EVENTUALI COLLEGAMENTI!

ATTENZIONE

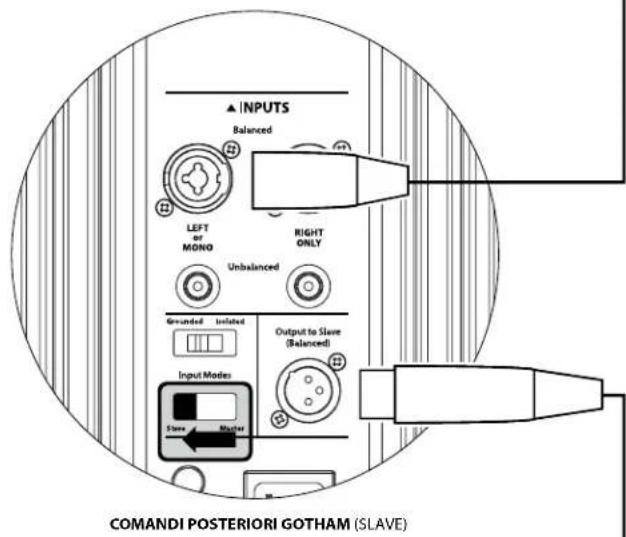

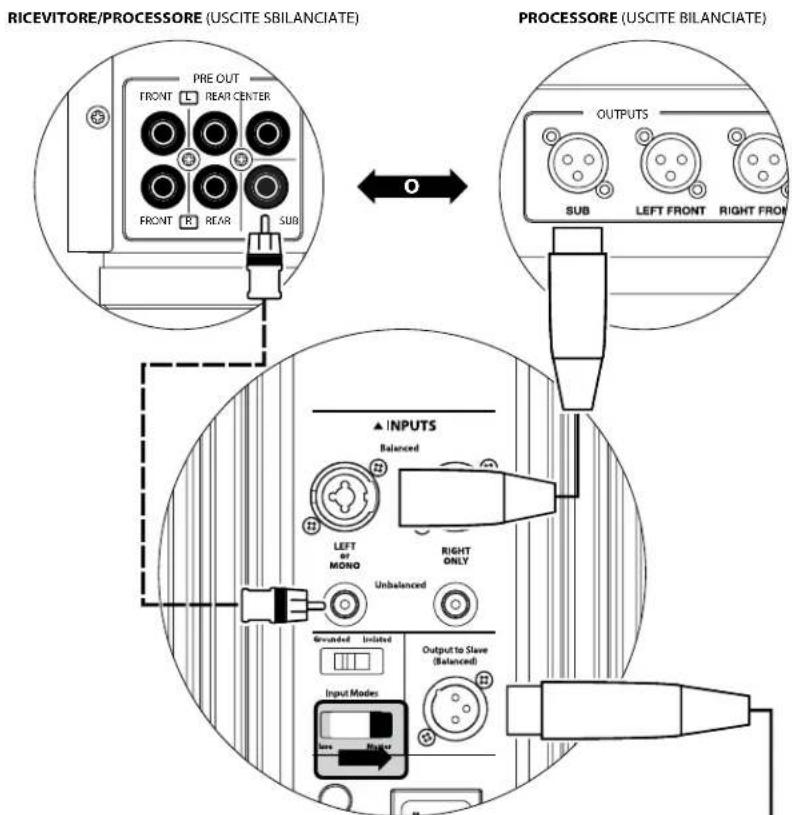

SCHEMA DI COLLEGAMENTO DELL'IMPIANTO 2:

Diversi Gotham v2 a ricevitore Home Theater o preamplificatore/processore Home Theater

Per amplificare notevolmente l'impiego di diversi subwoofer in un unico impianto home theater, i Gotham v2 integrano un systema di distribuzione del segnale "Master/Slave". Questo consente il controllo di tutti i Gotham v2 in un impianto da un'unica unita "Master".

Prima di tutto, si selezione uno dei subwoofer Gotham v2 come "Master"tramite il suo interrottore superiore "Input Mode". In linea di massima, si designa il Gotham v2 più vicino al ricevitatore/preamplificatore comme Master. In alcuni casi, ad esempio, quando è difficile accederà al pannello di controllo di alcune unità, è preferibile designare quello con accesso più agevolato come il Master.

Due tipologici di collegamento sono disponibili per collegare il Gotham v2 Master all'impianto home theater: bilanciato (connettore XLR o TRS da 1/4 poll.) e sbilanciato (connettore tipo RCA). I collegamenti bilanciati fornisco una reiezione superiore del rumore e assicurano una messa a terra appropriata tra componenti. Se il ricevitatore o processore ha uscite bilanciata, consigliamo vivamente di utilizzare per collegare il Gotham v2 designato come Master.

Nello schema di collegamento sulla sinistra, i collegamenti bilanciati sono mostrati come linee piene, i collegamenti sbilanciati sono mostrati come linee trattegiate. Siutilizzera sostanto uno di quosti metodi di collegamento dell'ingresso per il Golham v2 designato come Master (non entrambi).

I Gotham v2 restanti nell'impianto saranno configurati come unita "Slave" tramite gli interrupttori "Input Mode". Impiegando dei cavi XLR bilanciati, si colleghera "Output to Slave" del Gotham v2 Master all'ingresso bilanciato "Left or Mono" del primo Gotham v2 Slave. Il connettore "Output to Slave" di quella unita Slave alimentera l'ingresso "Left or Mono" dell'unita Slave successiva tramite un'alto cavo XLR. Le unita Slave che seguono saranno collegate nella stessa maniera.

IMPORTANT

I collegamenti tra Gotham Master e Slavee Gotham "Slave" sono ESCLUSIVAMENTETramite cavi XLR bilanciati.

ATTENZIONE

COMANDI POSTERIORI GOTHAM (MASTER)

A GOTHAM AGGIUNTIVI

(SE APPLICABLE)

ATTENZIONE! SPEGNERE IL GOTHAM v2 ETUTTE LE ALTRE APPARECCHIATURE NELL'IMPIANTO PRIMA DI REALIZZARE O MODIFICARE EVENTUALI COLLEGAMENTI!

ATTENZIONE! SPEGNERE IL GOTHAM v2 ETUTTE LE ALTRE APPARECCHIATURE NELL'IMPIANTO PRIMA DI REALIZZARE O MODIFICARE EVENTUALI COLLEGAMENTI!

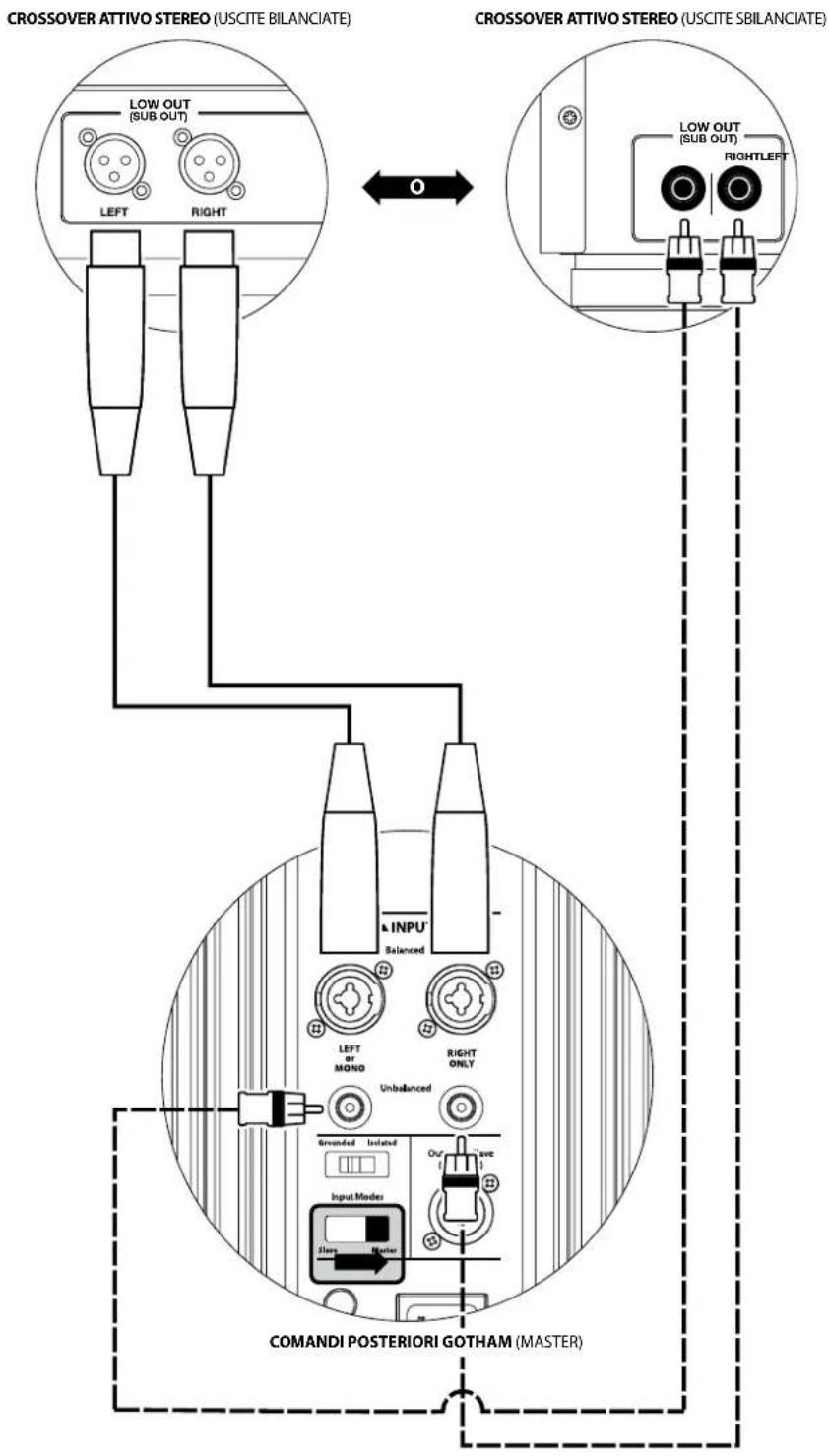

SCHEMA DI COLLEGAMENTO DELL'IMPIANTO 3: Un Gotham v2 in mono a un impiano audio a due canali

Quando sicollege un Gotham v2 (o Gotham v2 multipli) in mono a un impianto audio a due canali, si utilizzeranno entrambi gli ingressi indicati con "Left or "Mono" e "Right". La somma dei circuiti nella sezione d'ingresso del Gotham v2 addizionera signali stereo al mono.

Consiglio vivamente di usare un crossover attivo di alta qualità, come il JL Audio CR-1, per dividere i segnali del preamplificatore prima del collegamento al Gotham v2 e all' amplificatore che attiva gli altoparlanti principali. In quello modo, sare possibile filtrare le frequenze basse dai segnali che attivano gli altoparlanti principali, con seguenti prestazioni migliorari.

Se non si usa un crossover attivo e si desidera eseguire gli altoparlanti principali full-range, è possibile sud dividere i segnali di uscita del preamplificatore impiegando dei connettori a Y appropriati al posto del crossover attivo lostrato nelle schema.

Due tipologie di collegamento sono disponibili per collegare il Gotham v2 all'impianto audio a due canali: bilanziato (connettore XLR o TRS da 1/4 poll.) e sbilanciato (connettore tipo RCA). I collegamenti bilanziati fornisco una reiezione superiore del rumore e assicurano una messa a terra appropriata tra componenti. Se il preamplificatore o il crossover attivo offre uscite bilanciate, consigliamo vivamente di usarle.

Nello schema di collegamento sulla sinistra, i collegamenti bilanciati sono mostrati come linee piene, i collegamenti bilanciati sono mostrati come linee tratteggiate. L'utente utilizzerà sostanto uno di quosti metodi di collegamento in ingresso (non entrambi).

NOTA: Se desiderato, dei Gotham v2 aggintivi possono essere collegati in modalità "Slave" al Gotham v2 connesso come mostrato nel presente schema. Consultare lo "Schema di collegamento 2" a pag. 23 per una spiegazione del collegamento Slave.

ATTENZIONE

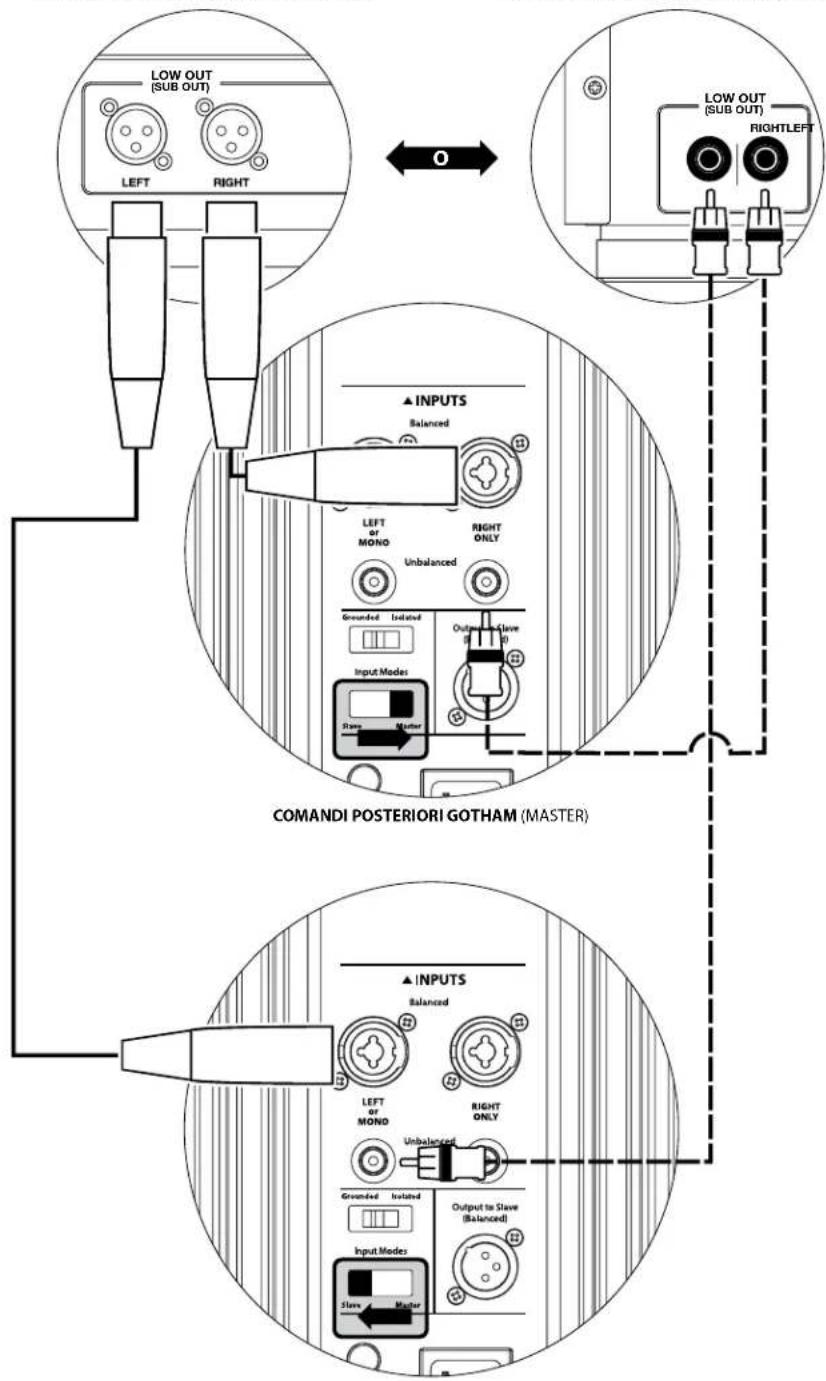

SCHEMA DI COLLEGAMENTO DELL'IMPIANTO 4: Due Gotham v2 in stereo a ur impiano audio a due canali

Quando si collegano due Gotham v2 in stereo a un impianto audio a due canali, siutilizaranno soltanto gli ingressi "Left or Mono" di ciascun Gotham v2. L'interruttore "Input Mode" su ciascun Gotham v2 sare impostato sulla posizione Master".

Consigliamo vivamente di usare un crossover attivo di alta qualità, come il JL Audio CR-1, per dividere i segnali del preamplificatore prima del collegamento al Gotham v2 e all' amplificatore che attiva gli altoparlanti principali. In quello modo, sare possibile filtrare le frequenze basse dai segnali che attivano gli altoparlanti principali, con consequenti prestazioni migliorari.

Se non si usa un crossover attivo e si desidera eseguire gli altoparlianti principali full-range, è possible suddividere i segnali di uscita del preamplificatore impiegando dei connettori a Y appropriati al postodel crossover attivo nostrato dello schema.

Due tipologie di collegamento sono disponibili per collegare il Gotham v2 all'impianto audio a due canali: bilanziato (connettore XLR o TRS da 1/4 poll.) e sbilanziato (connettore tipo RCA). I collegamenti bilanziati fornisco una reiezione superiore del rumore e assicurano una messa a terra appropriata tra componenti. Se il preamplificatore o il crossover attivo offre uscite bilanziate, consigliamo vivamente di usarle.

Nello schema di collegamento sulla destra, i collegamenti bilanziati sono mostrati come linee piene, i collegamenti sbilanziati sono mostrati come linee tratteggiate. L'utente utilizzera soltanto uno di quosti metodi di collegamento in ingresso (non entrambi).

NOTA: Se desiderato, dei Gotham v2 aggintivi sono essere collegati in modalità "Slave" al Gotham v2 connesso come migliorato nel presente schema. Consultare lo "Schema di collegamento 2" a pag. 23 per una spiegazione del collegamento Slave.

CROSSOVER ATTIVO STEREO (USCITE BILANCIATE) CROSSOVER ATTIVO STEREO (USCITE SBILANCIATE)

ATTENZIONE

ATTENZIONE! SPEGNERE IL GOTHAM v2 ETUTTE LE ALTRE APPARECCHIATURE NELL'IMPIANTO PRIMA DI REALIZZARE O MODIFICARE EVENTUALI COLLEGAMENTI!

PROCEDURE CONSIGLIATE DELLA CONFIGURAZIONE

1) Predisposizione del processo di configurazione: 26-27
2) Impostazione del livello: 28
3) Regolazione della polarità/fase: 28
4)Experimentoclonasede: 28
5) Applicazione D.A.R.O.: 29-30
6) Regolazione E.L.F. Trim: 30

PREDISPOSIZIONE DEL PROCESSO DI CONFIGURAZIONE:

Si prega di confirmare le seguenti impostazioni dell'impiano prima d'iniziare il processo di configurazione. In quello modo, sare possibile garantire un punto di partenza neutrale e una configurazione efficace del proprio impianto subwoofer.

Sul proprio ricevitore home theater o preamplificatore/processore:

Prima d'iniziare la configurazione del proprio impianto subwoofer Gotham v2, consigliamo di impostare il ricevitore o preamplificatore/processore come indicate di seguito (specnere tutti i Gotham v2 nelle impianto tramite gli interrupttori di accensione del pannello anteriore prima di esguire queste regolazioni):

1. Dimensionidell'altoparlante

Nel menu di configurazione dell'altoparlante del proprio ricevitatore o preamplificatore/processore, configurare tutti gli altoparlanti ad alta frequenza su "small" con un punto crossover di 80Hz . Questo inviera TUTTI i bassi al/ai Gotham v2.

2. Distanza dell'altoparlante

Nel menu di configurazione dell'altoparlante, configurare correttamente le distance di tutti gli altoparlanti al sedile di ascolto primario, inclua la distance del subwoofer. Servirsi di un metro a nastro per determinare QUESTe distance (è importante la coerenza temporale). Se si utilizzato diversi Gotham v2, calculare la media delle loro distance rispetto al sedile di ascolto primario e utilizzato quel numero per impostare la distance dei subwoofer.

3. Livello del subwoofer

Impostare il livello del subwoofer nel ricevitore o preamplificatore/processore su "0" oppure nella sua posizione centrale.

4. Comandideitoni/Equalizzatori

Configurare i comandi di tutti i toni su "0" e disattivare tutte le funzioni equalizzatore.

Sul proprio crossover attivo o processore di gestione dei bassi:

Se si usa un crossover attivo oppure un processore di gestione dei bassi, consigliamo di impostarlo come indicate di seguito prima d'iniziare la configurazione del proprio impianto subwoofer Gotham v2 (si prega di spegnere tutti i Gotham v2 nell'impianto, prima di effettuare queste regolazioni):

1. Frenquenza del filtro passa-basso

Selezionare una frequenza del filtro passa-basso di 80Hz (pendenza di 24 dB/ottava)

2. Freqenza del filtro passa-alto

Selezionare una frequenza del filtro passa-alto di 80Hz (pendenza di 24 dB/ottava)

3. Livello di uscita (subwoofer) passa-alto

Impostare il livello di uscita del subwoofer su "0" oppure in posizione centrale.

Sul pannello anteriore del Gotham v2:

Spagnere il ricevitore home theater o preamplificatore/processore per apportare queste regolazioni.

1. Interruftore "Power"

Far scattare l'interruttore "Power" di agli Gotham v2 in posizione "On".

1. Interrufttore "Lights"

Far scattare l'interruttore "Lights" di agli Gotham v2 in posizione "On". Se non si vedono luci sul pannello anteriore, è possibile che ci sia dimenticati di collegare il Gotham v2 oppure potrebbe esserci un problema con il circuito elettrico.

1. Spie "Input Mode"

Se si usa un unico Gotham v2, confermare che la sua spia "Input Mode" sia in posizione "Master". In caso contrario, sare necessario accedere all'interruttore "Input Mode" sul pannello posteriore del Gotham v2. Se si usano Gotham v2 multipli nella configurazione Master/Slave, confermare che l'unità collegata direttamente al ricevitore o preamplificatore/processore indichi "Master" sulle sue spie "Input Mode" e che tutte le altre unità indichino "Slave" sulle loro spie "Input Mode". In caso contrario, sare necessario accedereagli interrupttori "Input Mode" sui pannelli posteriori dei Gotham v2.

1. Interruttore "Level Mode"

Far scattare l'interruttore "Level Mode" sul Gotham v2 Master in posizione REF

1. Interruttore "LP Filter"

Se il proprio ricevitore/processor home theater manipola la gestione dei bassi (altoparlanti impostati su "small"), oppure se si usa un crossover/processore di gestione dei bassi esterno, far scattare l'interruttore "LP Filter" sul proprio Gotham v2 Master su "OFF". In caso contrario, selezionare la posizione "12 dB".

1. Freq. PB (Hz)

Ruotare la manopola "LP Freq." in posizione 80Hz

1. Manopola "E.L.F. Trim (dB)"

Ruotare la manopola "E.L.F. Trim" su "0"

1. Interruftnote "Polarity"

Far scattare l'interruttore "Polarity" su "0".

1. Manopola "phase (deg.)"

Ruotare la manopola "phase" su "0" gradi

1. D.A.R.O. Interruttore Defeat

Premere l'interruttore Defeat D.A.R.O. di modo che la spia rossa nell'interruttore resti accesa.

PROCEDURE CONSIGLIATE DELLA CONFIGURAZIONE (continua) Configurazione dell'impiano subwoofer:

Una volta impostati i comandi sul proprio ricevitore home theater o preamplificatore/processore e sul/sui Gotham v2 alle impostazioni consigilate alle pagine 26 e 27, si è pronti a iniziare la configurazione del Gotham v2 per prestazioni ottimali.

1. Impostazione del livello

Impiegando della musica o un film familiare con bassi profondi, regolare il livello del subwoofer per mescolarsi con gli altri altoparlanti, servendosi del lavoro di livello del subwoofer sul ricevitore o preamplificatore/PROCESSOR. Questo metod e più immune alla manomissione rispetto alla manopola "Master Level" del Gotham v2 (pensiamo ai bambini piccoli o visitatori curiosi).

Nell'improbabile eventualità che il controllo di livello subwoofer nel ricevitore o preamplificatore/processore non possa essere innalizzato abbastanza per un'equivalenza di livello del Gotham v2, ruotare那一 manopola su "0". Poi, far scattare l'interruttore "Level Mode" del Gotham v2 su "Variable" e con "0" come punto di riferimento (il guadagno in modalità REF e il guadagno "0" Variable sono identici), usare il commando "Master Level" per un'equivalenza di livello del subwoofer con altri altoparlanti. PRENDERE NOTA DI QUEST'IMPOSTAZIONE PER L'uso FUTURO.

Per informazioni più dettagliate sui comandi delle impostazioni di livello del Gotham v2, consultare i capitoli "Modalità di livello" e "Manopola di livello Master" alle pagine 15-16 del presente manuale.

2. Regolazione della polarità e della fasa

Spesso, è utile avere una seconda persona che attivi questi comandi, di modo che si possano udire disponibile le variazioni dal sedile di ascolto primario.

Ascoltando del materiale sorgente familiare (preferibilmente musica con buona risposta di bassi superiors e massi medi), far scattare l'interruttore "Polarity" da "0" a "180" e ascottare le differenze. L'impostazione corretta suonerà più naturale con la migliorie articolazione dei bassi superiors. Se entrambé hanno un audio simile, scegliere "0".

Una volta impostata la polarità, servisi dello stesso materiale musicae per testare diverse impostazioni del lavoro "Phase" e scegliere quella che ottimizza ulteriormente la risposta dei bassi superiorsi e medi. Se non è possibile ascoltare la differenza, impostare il lavoro su "0".

Se l'utente è soddisfatto delle prestazioni di base del subwoofer, è pronto a passare al passaggio successivo. In caso contrario, consiglio all'utente di sperimentare la posizione del proprio subwoofer fino a quando è soddisfatto delle sue prestazioni di base. Sperimentare con il positizamento si rivela ESSENZIALE per un impianto dall'audio superiore. Spostando il subwoofer soltanto di pochi metri più influire sensibilmente sulla fluidità dei bassi. Per agli nuova posizione, iniziare con i comandi di polarità e fase su "0" e ripetere il processo di configurazione iniziando con il passaggio 1.

IMPORTANT! PRENDERE NOTA DI TUTTE LE IMPOSTAZIONI ESEGUITE NEI PASSAGGI DA 1 A 3 PER LA CONSULTAZIONE FUTURA.

IMPORTANT

4. Applicazione del Digital Automatic Room Optimization (D.A.R.O.)

Ora, si è pronti per applicare la potenza dell'esclusivo sistema Digital Automatic Room Optimization (D.A.R.O.) di JL Audio. Questoistema misura la risposta del subwoofer in corrispondenza del sedile primario di ascolto e applica un equalizzatore potente a 18 bande per domare i picchi causati dai modi della stanza, comportando prestazioni di bassi più accurati e fluidi. Se si usano diversi Gotham v2 in una configurazione Master/ Slave, sare necessario soltanto gestire l'unità designata come "Master" per eseguire la calibrazione D.A.R.O. per l'intero impianto subwoofer. Si nità che l'elaborazione di tutti i segnali è disattivata durante la calibrazione D.A.R.O., indistinctamente delle impostazioni delle manopole. Il normale funzionamento sare ripristinato una volta completata la calibrazione.

a) Impostare l'interruttore di accensione principale in posizione "ON" e accertarsi che le spie del Gotham v2 sono accese mediante l'interruttore "Lights".
b) Rimuovere il microfono di calibrazione dalla sua custodia protettiva e collegare il rispetto vavo al connettore jack mini-XLR sul pannello di controllo anteriore del Gotham 2

NOTA: D.A.R.O. La calibrazione è possibile soltanto quando il microfono di prova JL Audio è inserito nel pannello anteriore del Gotham v2. La funzione "Calibration" è disattivata perché alcun microfono collegato, al fine di prevenire perdite di impostazioni.

c) Collegare il microfono all'altra estremità del cavo del microfono e posizionare momentaneamente il microfono nel sedile primario di ascolto. Se si dispone di un'asta per microfono, è possible posizionare il microfono all'altezza della testa e collocarlo nel sedile primario di ascolto.
d) Sul pannello di controllo del Gotham v2, premere il tasto "Calibrate". La luce verde sul tasto "Calibrate" lampeggerà lentamente, a indicate che la calibrazione inizIERÀ nel giro di 5 secondi.
e) Una volta trascorsi 5 secondi dalla selezione di "Calibrate", tornare al proprio sedile primario di ascolto e tener il microfono in posizione di seduta normale della testa, approssimativamente all'altezza delle orecchie.
f) Una sequenza di rumori sare riprodotta dal Gotham v2 che somigliano a suoni brevi statici. La sequenza dura approximativamente 3 minuti. Nel corso di quello processo, ilsystema D.A.R.O. esgue un rilevamento della risposta di frequenza presso il sedile e corregge i problemi che trova. Il systema D.A.R.O. compensate che eventuali differenze di livello prima e dopo, di modo che il Gotham v2 abbia un rumore percepito simile dopo il processo di calibrazione. Una volta che il D.A.R.O. ha terminato la calibrazione, il tasto "Calibrate" rimarra accesso, aindicare una calibrazione avvenuta correttamente.

Se l'utente desidera eseguire una calibrazione ex novo, è sufficiente ripetere i passaggi sopraindicati.

Per eliminare le impostazioni D.A.R.O. (ad es. ritornare a piatto) e spegnere la spia Calibrate, tenere premuto il tasto Demo, quando premere il tasto Defeat. Si prega di notare che questa sequenza di tasti deve avvenire rapidamente. Se siiene premuto il tasto Demo per più di 2 secondi senza toccare il tasto Defeat, inizieranno i toni Demo. Qualora ci dovesse accadere, attendere sempliciente che termini la sequenza Demo e tentare di nuovo. Attenendosi alla normale procedura indica in alto, è possible eseguire una nuova calibrazione.

IMPORTANTE! SESISPOSTAIL GOTHAMv2OILSEDILEDIASCOLTO PRINCIPALE IN FUTURO, E NECESSARIO ESEGUIDRE LA PROCEDURE D.A.R.O. DI NUVO. UN'EVENTUALE CALIBRAZIONE E UNIVoca PER QUELLA PARTICOLA COMBINAZIONE DI POSIZIONE DEL SUBWOOFER E DEL SEDILE DI ASCOLTO. E SUFFICIENTE ATTENERSI AI PASSAGGI SOPRAINDICATI PER CREARE UNA NUVA CURVA DI CALIBRAZIONE.

Utilizzare il dato "E.L.F. Trim" per regolare l'estensione dei bassi estremamente ridotti del Gotham v2. Questo dato consente -12 dB di taglio o +3 dB di aumento a 24 Hertz e si rivela particolarmente utile quando si usa un Gotham v2 (o due) in un home theater di misure da piccole a medie. Dal momento che gli spazi chiusi esigui aiutano a innalzare il livello di frequence di bassi più ridotti, gli home theater più piccoli possono essere sopraffatti alla forte uscita dei bassi ridotti del subwoofer Gotham v2. Questo cui create unanota "spessa" o "rigonfia" nella zona dei bassi più ridotti. Ruotando la manopola "E.L.F. Trim" si reduce il livello di bassi ridotti estremi e si allevia esta condizione. Sentirsi liberi di sperimentare e ascoltare una varietà di materiali impegnativi fino a individuare la migliorore corrispondenza per la propria stanza e i propri giusti.

Ora il Gotham v2 è ottimizzato per le migliori prestazioni dei bassi presso il proprio sedile di ascolto. Complimenti!

IMPORTANT

DOMANDE FREQUENTI

Posso posizionare degli oggetti sul mio subwoofer?

Sconsigliamo di collocare eventuali oggetti sulla cassa del subwoofer, in quanto potrebbero vibrare, causando rumori indesiderati e possibili danni alla rifinitura. In nessuna circostanza si deve collocare un oggettoto contente liquidi sulla cassa del Gotham v2.

Il Gotham v2 dispone di una schermatura magnetica?

I subwoofer Gotham v2 non hanno una schermatura magnetica. Per evitare distorsioni magnetiche con alcune tipologie di teilevisori, collocare il Gotham v2 almeno a 3-4 piedi (1 - 1,5m) dal proprio schermo. Se si nota una variazione di colore nell'immagine, cercare di allontanare ulteriormente il subwoofer fino a quando questei artefatti scompaiono.

La mia bolletta dell'elettricità sare alla se lascio il Gotham v2 in modalità "Auto"?

Quando in modalità "Auto", l'amplificatore Gotham v2 si attiva soltanto se è rilevato un segnale notevole in corrispondenza degli ingressi. Quando spento, rimangono attivi soltanto i circuiti di standby, che assorbono quantità trascuribili di corrente alla presa a muro (meno di 5 Watt).

Dovrei scollegare il mio subwoofer durante una tempesta oppure un'assenza prolongata?

SI. Si dovrebbe scollegare il proprio Giotham v2 durante una tempesta (o prima). In quello modo si prevengono eventuali danni dovuti a picchi di tensione a causa dei fulmini. In queste condizioni, è una buona idea scollegare tutti i componenti audio/video. Se si andrà via da casa per diversi giorni, èanche una buona idea scollegare i componenti dell'home theater al fine di prevenir danni dovuti a tempeste impreviste o condizioni della linea elettrica.

PULIZIA DEL GOTHAM v2

Spolverare la cassa del proprio subwoofer Gotham v2 impiegando un panno in morbida microfibra e pulito, oppure uno solverino con piume. I panni in microfibras sono disponibili comunmente ovunque siano in vendita delle forniture per il mercato automatistico.

È possibile rimuovere delle macchie leggere passando un panno pulito in microfibia. Per le macchie più persistenti, lucidare e proteggere la rifinitura impiegando una cera per automobili di alta qualità e un panno in microfibia, entrambi disponibili presso un rivenditore specializzato in prodotti per auto. Noi consigliamo la cera Meguiar® "NXT Tech Wax" e panni in microfibia Meguiar*.

Non usare mai un lucido che contiene solventi aggressivi o abrasivi, in quanto potrebbero arrecare danni permanenti alla rifinitura. Non usare mai lucido per mobili o un prodotto a base di olio sul proprio Gotham v2. Non usare dei solventi o dei detergenti aggressivi sul proprio Gotham v2. Se in dubbio, testare il prodotto sul lato inferiore della cassa e lasciarlo in posa per diversi giorni prima di utilizzato su parti visibili della cassa.

RISOLUZIONE DEI PROBLEMI

Nessun suono dal subwoofer.

1. Verificare che l'amplificatore Gotham v2 sia collegato, acces e che le spie sul pannello anteriore siano accese. Se le luci non si accendono, verificare l'interruttore di circuito che alimenta la sua uscita oppure collegare il Gotham v2 a un'altra presa di corrente CA. Se la propria presa CA riceve alimentazione, ma le luci alla non si accendono, potrebbe essere necessario ispezionare/sostituire il fusibile principale di alimentazione del Gotham v2. Consultare il capitolo "Portafusibili principale" alla pagina successiva.
2. Testare il subwoofer impiegando il tasto DEMO sul pannello anteriore dell'amplificatore. Se il sub emette toni demo, i circuiti interni del subwoofer sono conformi ed è possibile che vi sia un problema con l'ingresso. Verificare i collegamenti del cavo in ingresso in corrispondenza del Gotham v2 e del ricevitore/preamplificatore/processore.
3. Verificare che le impostazioni del subwoofer del proprio ricevitore non siano cambiate.
4. Se gli altri altoparlianti riproducono audio, ma il Gotham v2 no, tentare di sostituire il cavo che collega il Gotham v2 all'impianto.
5. Se il problema persistsente, contattare il rivenditore o il Supporto technique JL Audio per ricevere assistenza.

Il livello dei bassi èambiato.

1. Accertarsi che le impostazioni di livello (sulGotham v2 e nel ricevitore/preamplificatore/processore) non siano cambiate.
2. Se si utilizes la manopola "Master Level" del Gotham v2 per impostare il livello del subwoofer, confirmare che l'interruttore "Level Mode" sua impostato su "Variable".
3. Verificare la posizione della manopola E.L.F. Trim.

Ronzio e altri rumori insoliti dal proprio Gotham v2

1. Consultare la discussione sulla modalità d'ingresso a pagina 20 del presente manuale, specialmente se altri componenti a monte, i cavi, ecc. sono stati sostituiti di recente.
2. Specnere il Gotham v2, scollegare tutti i loro cavi di segnale in ingresso euscita, quando accendere di nuovo Gotham v2. Se il rumore scompare, quello cui quod assere provocato da un'altra zona dell'impianto.

I bassi suonano "torbidi" o "troppo pesanti".

1. Tentare di ridurre il livello di 24 Hertz impiegando il commando "E.L.F. Trim". A volte, i bassi turbidi sono essere provocati da un'uscita di frequenza troppo Bassa in una stanza di dimensioni moderate.
2. Ridurre il livello complessivo del subwoofer.
3. Verificare le impostazioni del subwoofer del ricevitore.
4. Tentare una sede differente del subwoofer o del sedile di ascolto principale. Il cambiamento di uno o dell'altro cui influire ENORMEMENTE sul rendimento dell'impianto. Consultare il paragrafo sulla posizione alle pagne 6-10 del presente manuale.

RISOLUZIONE DEI PROBLEMI - continua

D.A.R.O. Il tentativo di calibrazione offre un lampeggiamento della spia di calibrazione

1. Se il microfono JL Audio incluso non è collegato correttamente al jack del pannello anteriore, la calibrazione non riuscirà e la spia Calibrate verde lampeggerà rapidamente. La calibrazione si avviera SOLTANTO con il microfono JL Audio collegato. Il collegamento di qualsiasi altri microfono comprera la mancata riuscita della calibrazione. Spegnere la spia lampeggiante Calibrate premendo il tasto Calibrate di nuovo.
2. Se la calibrazione non riesce con il microfono JL Audio collegato correttamente, la spia verde Calibrate lampeggerà lentamente. Testare il microfono e i collegamenti cablati, quando tentare una nuova calibrazione. Se la calibrazione non riesce i passaggi sopraindicati, il microfono o il suo cavo potrebbero non essere conformi. Contattare il Supporto Tecnico JL Audio per le installazioni domestiche.

Il Gotham v2 è chiaramente udibile al di fuori della propria casa.

1. Rivisitare l'impostazione "Master Level" sul Gotham v2 oppure sul ricevitore/preamplificatore/processore dell'home theater.
2. Rivolgersi al rivenditore JL Audio per indagare sulle strategie d'isolamento del rumore.
3. Allontanare il Gotham v2/DDle finestre.

PORTAFUSIBILI PRINCIPALE

Ubicato sul pannello posteriore, accanto alla presa del cavo CA, si trovava il coperchio del portafusibili principale. Questo piccolo cappuccio, caricato a molla, cui quod assere rimioso, consentendo l'accesso per ispezionare o sostituire il fusibile principale di alimentazione. Se la propria presa CA riceve alimentazione ma le spie del Gotham v2 non si accendono, è possible che il fusibile principale si era bruciato.

Per lo smontaggio - Scollegare il cavo di alimentazione CA del subwoofer. Inserire un piccolo cacciavite a testa piatta nella fessura del cappuccio, quando ruotare lentamente in senso antiorario fino al rilascio del portafusibili. Una volta rimioso, il fusibile cui essere ispezionato e, se necessario, sostituito. Consultare la tabella sottostante per i valori del fusibile per il modello di amplificatore specifico Gotham v2.

Per la reinstallazione - Si noti che il corso del portafusibili è codificato per l'apertura e deve essere allineato correttamente. Inserire il portafusibili nell'apertura e ruotare delicatamente in senso orario (circa 1/8 di giro) per bloccarlo in posizione. Premendo il cappuccio e perchéndo la compressione della molla, sare possibile individuare la posizione corretta. Collegare nuovamente il cavo di alimentazione CA.

Se il fusibile di ricambio scatta subito dopo la sostituzione di un fusibile, potrebbe essere necessario un intervento in assistenza sul subwoofer. Si prega di contattare il proprio rivenditore o distributore autorizzato JL Audio.

Valori nominali dei fusibili, soli modelli da 120 V
Modello Tipo d.	fusabile Dimensioni del fusabile
g213 (120 V) 0,25	1,25 pollici, ad azione rapida 15 A, 250 V

Valori nominali dei fusibili, soli modelli da 240 V
Modello Tipo d.	fusibile Dimensioni del fusibile
g213 (240 V) 5 mm	x 20 mm, ad azione rapida 10 A, 250 V

GOTHAM, v2

PARTE ANTERIORE

LATO CON GRIGLIA PARTE POSTERIORE

PARTES SUPERIORE

PARTE INFERIORIE

Specifiche	g213v2 subwoo#er domestico gotham
Tipodi di cassetà:	gilata, con sare#i non parallele
Driver:	Doppio da 13,5 pol#di (diametro nominal)
Risposta della frequenza (anecolca):	19.112 Hz (L1,5 dB) -3 dB a 17,5 Hz/120 Hz -10 dB e 14 Hz/150 Hz
Area effettiva del pistone:	14,70 (0,1386 m2)
Escursione effettiva:	773 cu. in. (12,7 litri)
Potenza amplificatore:	1500 Wau L RMS a breve termine
Dimensioni: (A) Altezza x (L) Larghezza x (P) Profondità Le dimensioni in a tozza includono i pedini.	34,13 in. x 21,50 in. x 24,00 in. 867 mm x 546 mm x 610 mm
Peso netto:	860 lbs. (163 kg)
Rifinitura della cassetà:	Nero a elevata lucidità

"JL Audio", "Gotham" e il logo JL Audio sono marchi commerciali registrati di JL Audio, Inc. ©2022 JL Audio, Inc. Per informazioni più dettagliare, si prega di visitare il nostro site Web www.jlaudio.com. Le immagini del prodottoamente sono solo a scopo illustrativo e potrebbero differere dal prodotto effettivo. A causa della sviluppo continuo del prodotto, tutte le specifiche potrebbero essere sottergetta a migliorificzaenza prevasivo.

w w . j l a u d i o . c o m

10369 North Commerce Parkway · Miramar, Florida · 33025 · USA

FUNZIONI

Ingressi sbilanciati:

Stereo o Mono (due connettori jack RCA)

Ingressi bilanziati:

Stereo o Mono (due connettori jack XLR femmina)

Uscita a Slave:

Bilanciato (un jack XLR maschio)

Modalità d'ingresso:

Master o Slave

Modalità livello:

Riferimento (guadagno fisso) o variabile da -completamente tacitato a +15 dB su guadagno di riferimento

Modalità di potenza:

Spento, Accesso o Automatico (rilevamento del segnale)

Modalità luci:

Spente, Accese o Basse

Modalità filtropassa-basso:

Spento, 12 dB per ottava o 24 dB per ottava

Frequenza di cutoff del filtrato passa-basso:

Variabile da 30Hz - 130Hz

Polarità:

0 o 180 gradi

Fase:

Variabile da 0 Hz -270 Hz

E.I.F. Trim:

Variabile da-12 dB a +3 dB a 24 Hz

Automatico, equalizzatore a 18 bande con microfono di calibrazione di grado di lavoratorioico, disattivabile, in dotazione.

JL AUDIO

Gotham v2 动力超低音音响

g213v2

用户手册

重要安全说明
