BEDIENUNGSANLEITUNG Gotham g213 v2 JL Audio

WICHTIGESICHERHEITSHINWEISE

ACHTUNG: UM BRAND- ODER STROMSCHLAGGEFAHR ZU VERMEIDEN, SETZEN SIE DIESES PRODUKT WEDER REGEN NOCH FEUCHTIGKEIT AUS.

VORSICHT: ZUR VERMEIDUNG VON STROMSCHLÄGEN DIE ABDECKUNG NICTENTFERNEN. KEINE VOM BENUTZER ZU WARTENDEN TEILE IM INNEREN. DIE WARTUNG DARF NUR VON FACHPERSONAL VORGENOMMEN WERDEN.

1. Anweisungen durchlesen - Lesen Sie vor der Inbetriebnahme des Subwoofoers samentliche Sicherheits- und Bedienungshinweise durch.
2. Anleitungen aufbewahren - Bewahren Sie die Sicherheits- und Bedienungsanleitungen für zukünftige Referenzzwecke auf.
3. Warnhinweise beachten - Sümttliche Warnhinweise am Subwoofer und in den Bedienungsanleitungen beachten.
4. Anweisungen befolgen - Sümmtliche Bedienungs- und Nutzungshinweise sind einzuhalten.
5. Wasser und Feuchtigkeit - Den Subwoofer NICT in der Naze von Feuchtigkeitsquellen, z. B. Badewannen, Waschschussen, Waschbecken, Waschewannen, Schwimmbecken oder in einem feuchten Keller verwenden.
6. Belüfung - Der Subwoofer sollte immer so aufgestellt sein, dass die Eigenbelüfung nicht blockiert wird. Beispisse solte der Subwoofer nicht auf einem Bett, Sofa, Teppich oder einer ähnlich gearteten Oberfläche aufgestellt werden, durch die der Luftstrom über den Kuhlrippen blockiert werden konnte. Beim Einbauen des Subwoofers in einen Hohlraum ist darauf zu achten, dass der Luftstrom zum Kuhlkorper an der Rückseite des Subwoofers nicht blockiert wird. Bedecken Sie den Kuhlkorper des Subwoofers nicht mit Tischdecken, Vorhängen usw.
7. Hitze und Flammen - Der Subwoofer sollte nicht in der Höhe von Wärmequellen wie Heizkörpern, Heizlüftern, Öfen, Kaminen usw. aufgestellt werden. Keine Kerzen auf dem Subwoofer oder in dessen Höhe aufstellen.
8. Stromquellen - Der Subwooferarf nur an eine Stromversorgung angeschlossen werden, die der in der Bedienungsanleitung beschreibenen oder auf dem Subwoofer angegebenen Art entspricht. Der Gotham v2 besitzt einen sehr leistungsstarken Verstärke. Um eine maximale Leistung zu erzielen, verwenden Sieitte einen separaten Wechselstromkreis. Wir empfehlen einen Schutzschalter mit mindestens 120 VAC / 20 Ampere oder 230 VAC / 10 Ampere.
9. Schutz des Stromkabels - Verlegen Sie das Netzkabel so, dass es nicht zur Stolperfalle wird und es nicht beschädigt werden kann, insbesondere im Bereich von Steckern und dont wo das Netzkabel aus dem Gerät herausgeführrt wird.
10. Reinigung - Der Subwoofer ist ausschließlich wie in der Bedienungsanleitung beschrieben zu reinigen.

Das Blitzsymbol mit Pfeilspitze in einem gleichseitigen Dreieck weist den Benutzer auf das Vorhandsein einer nicht isolierten gefährlichen elektrischen Spannung im Gehäuse des Produkts hin, die so hoch sein konnte, dass sie ein Stromschlagrisiko darstellt.

Das Ausrufezeichen in einem gleichseitigen Dreieck soll den Benutzer auf das Vorhandsein wichtiger Bedienungs- und Wartungsanweisungen in der Begleitliteratur zu dieser Produkt aufmerksam machen.

WICHTIG

1. Nichtnutzungszteiten - Wenn der Subwoofer über einen längeren Zeitraum ungenutz bleibt, das Netzkabel des Subwoofers abziehen.
2. Blitzschlag und Überspannung - Wir empfehlen ihren, bei Gewitter und/oder regelmäßigen Unterbrechungen der Stromversorgung den Subwoofer von der Steckdose zu trennen, um Schäden durch Überspannung zu verhindern.
3. Eintritt von Fremdkörpern und Flüssigkeit - Achten Sie darauf, dass keine Gegenstände oder Flüssigkeiten durch Öffnungen in das Subwoofer-Gehäuse gelangen können. Schützen Sie den Subwoofer vor Tropf- und Spritzwasser. Keine mit Flüssigkeit gefüllten Objekte auf dem Subwoofer oder in dessen Höhe aufstellen. Blumenvasen, Getränkebehälter und flüssigkeitsgeführte Lampen
4. Reparaturbedürftige Schäden - Der Subwoofer muss von Fachpersonal gewartet werden, wenn: a. Kabel oder Stecker für die Stromversorgung beschädigt wurden b. Objekte auf den Subwoofer gefallen oder Flüssigkeiten in den Subwoofer eingetreten sind c. der Subwoofer im Regen stand d. der Subwoofer nicht ordnungsgemäß zu Funktionieren scheint oder eine deutliche Leistungsänderung aufweist e. der Subwoofer fallen gelassen oder das Gehäuse beschädigt wurde f. die Laatsprechermembran und/oder Aufhängung des Subwoofoers sightbar beschädigt wurde
5. Wartung - Wartungen des Subwoofoers sind vom Kunden nur im dem im Bedienungshandbuch beschrieben Umfang durchzufahren. Alle übrigen Wartungsarbeiten sind von qualifiziertem Fachpersonal vorzunehmen.
6. Überlastung - Die Überlastung von Steckdosen, Verlängerungskabeln oder Steckdosenleisten kann Brände oder Stromschäge verursachen.
7. Erdung - Dieser Subwoofer wird mit einem dreipoligen, geerdeten Netzkabel gefeliefert. Es sind Vorkehrungen zu treffen, damit die Erdung des Subwooferns nicht unterbrochen werden kann. Durch das Blockieren des Erdungsanschlusses am Stromkabel des Subwooferns erhöht sich das Risiko eines Stromschlags sowie einer dauerhaften Beschädigung der Subwoofer-Elektronik.

WARNHINWEIS

DIESER SUBWOOFER IST IN DER LAGE, SEHR HOHE SCHALLDRUCKWELLEN ZU ERZEUGEN. BERUCKSICHTIGEN SIE DIES BEI DER BEDIENUNG, UM DAUERHAFTE SCHÄDIGUNGEN DES GEHÖRS ZU VERMEIDEN.

FCC-KONFORMITÄTSERKLÄRUNG

HINWEIS: Das Gerät wurde überprüft und entspricht den Beschrankungen gemäß Absatz 15 der FCC-Normen für digitale Geräte. Diese Anforderungen gewährleisten angemessenen Schutz gegen elektron magnetische Störungen im tatsächlichen Bereich. Dieses Gerät erzeugt und verwendet Funkfrequenzenergie und kann solche ausstrahlen, wodurch es bei unsachgemäßer Installation und Bedienung zu Störungen des Funkverkehrs kommt kann. Allerdings besteht keine Garantie davon, dass eine Störung bei einer bestimmten Installation nicht noch auftritt. Falls diesera Gerät Funktionstörungen im Radio- oder Fernsehempfang verursacht (überprüfen Sie dies durch Ein- und Ausschalten des Geräts), versuchen Sie, diese mithilfe einer oder mehrerer der folgenden Maßnahmen zu beheben:

Die Empfangsantenne neu ausrichten oder neu positionieren.
- Abstand zwischen dem Gerät und dem Receiver erhöhen.
- Gerät an einen anderen Stromkreis als den des Receivers anschließen.
- Hilfe des Handlers oder eines erfahrenen Radio-/TV Technikers in Anspruchnehmen.

INHALTSVERZEICHNIS

Wichtige Sicherheitshinweise: 2-3
Einführung: 4
Produktübersicht: 5
Aufstellen des Gotham v2 im Hörraum: 6-10
Auspacken des Gotham v2: 11
Ansicht des vorderen Bedienfelds: 12
Ansicht des hinteren Bedien- und Anschlussfelds: 13
Bedienelemente auf der Vorderseite im Detail: 14-17
Rückseitige Bedienelemente im Detail & Anschlieben des Gotham v2: 18-25
Empfohlene Vorgehensweise bei der Einrichtung: 26-30
HäufiggestellteFragen: 31
Reinigung des Gotham v2: 31
Fehlerbehebung: 32-33
Technische Daten: 34
Eingeschränkte Gewährleistung/Kundendienstinformationen: 35

EINFUHRUNG

Herzlichen Glückwunsch zum Kauf eines aktiven Gotham v2 Subwoofersystems von JL Audio. Dieses Produkt wurde nach strengsten Vorgaben gefertigt, um weitere Jahre lang einen Herausragenden Klang in Ihr Heimkino oder Audiosystem zu gewährleisten.

JL Audio befasst sich intensiv mit der Erforschung von Hochleistungstechnologien für Laatsprecher und Verstärke. Die Subwoofer-Treiber von JL Audio in langhubiger Ausführung sind in breiten Kreisen als Referenzstandard für lineares Verhalten und hohe Leistung anerkannt. Wir haben zudem viel Energie in die der Entwicklung leistungsstarker Verstärke- und Signalverarbeitungstechnologien investiert, die durch eine herausragende Leistung bei niedrigen Frenzen überzeugen. In Ihr dem Gotham v2 sind diese drei Technologien in einem kompakten und wunderschönen Design vereint, die Ihnen ein unvergleichliches Hörerlebnis besteht.

Nochmals herzlichen Dank für ihren Kauf.itte lessen Sie sich theses Handbuch gründlich durch, um das Optimum aus ihrem Gotham v2 Subwoofer-System hereauszuholen. Wir wünschen Ihnen viel Vergnügen.

JL AUDIO TECHNOLOGIEN IM Gotham v2 SUBWOOFER

DMA-Optimized Motor SystemDMA
ist das innovative Dynamic Motor
Analysis System von JL Audio zur
Verbesserung des dynamischen Verhaltens.
Aufgrund der DMA-Optimierung
arbeiten die Laufsprecher auch bei
extremer Auslenkung im linearen
Bereich und halten über einen breiten
Leistungsbereich ein hochstables festes
Magnetfeld aufrecht. Dies führt zu einer
extrem reduzierten Verzerrung und
einer prazisen Transientenproduktion
... oder einfach gesagt: prazisen,
sauberen, abgesetzten Bassen.

OverRoll Surround Die OverRoll- Sicke überspannt den Treiberflansch und nutzt so die großmögliche Membranfläche. Dies ermöglich die Verwendung einer breiteren Wulst, die für die Kontrolle starker Auslenkungen erforderlich ist, ohne dass wertvole Konusfläche geopfert werden muss.

W-Cone W-Cone"ist ein W-formiger Membran-Aufbau mit erstaunlicher Formsteifigkeit bei geringem Gewicht.

Floating-ConeTM Attach Method Dieser neuartige Aufhängemechanismus der Membran sorgt fur die korrekte Sickengeometrie des Lautsprechersystems und damit fur eine bessere Auslenkungssteuerung und dynamische Schwingsplenausrichtung.

Plateau-Reinforced Spider Attachment Verstärkte Spider-Struktur für optimale Zugentlasting bei extremen Auslenkungen für erhöhte Zuverlösigkeit.

Elevated Frame Cooling Technology Fuhrt der Schwingspule des Lautsprechers durch Schlitze direkt über der Deckplatte kühle Luft zu. Dies verbessert die Belastbarkeit und die Klangqualität, da dynamische Parameterverschiebungen und Leistungskompression minimiert werden.

Radially Cross-Drilled Pole Piece Dieses innovative Beluftungssystem verbessert die Wärmeableitung und die Belastbarkeit erheblich, indem es den Luftstrom in Verbindung mit der Elevated Frame-Technologie auf den Schwingspulenträger leitet.

High-Damping Feedback Circuit
These innovative, diskrete Steuerschaltung
ermöglich es unseren Class-D-Schaltverstärkern, einen ausgezeichneten
Dampfungsfactor beizubehalten,
der das Einschwingverhalten und
die Klangtreue verbessert.

PRODUKTÜBERSICHT

JL Audio Gotham v2 Subwoofer stehen für modernste JL Audio-Subwoofer-Treiber mit Elektronik-/Verständerkersystem in einem optimierten Gehäuse für ein Klangerlebnis der Extraklasse in Ihr Heimkino oder Ihrer Audioanlage.

Der Subwoofer-Treiber in Ihr dem Gotham v2 Subwoofer-System ist zu einer hervorragenden linearen Auslenkung ohne Verzerrungen oder hörbaren Störungen in der Lage. Dank dieser außergewöhnlichen Treiber kann der Gotham v2 kraftvolle Tieftonereignisse mit atemberaubender Wucht und beispilloser Prazision wiedergeben. Abgeleitet von der legendären W7-Designplattform von JL Audio, bieten die Gotham v2 Treiber eine Auslenkung von Spitze zu Spitze von welt über 76 mm, um auch dynamisch extrem anspruchsvolles Tonmaterial komfortabel zu bewältigen.

Um das Beste aus thisem Langhub-Treiber hersauszuholen, ist eine enorme Menge an kontrollierter Leistung erforderlich. Unser Elektronik-Team hat eine intensive Analyse von typischen Klangmaterial und den damit verbundenen dynamischen Anforderungen durchgeführt, um die Stromaufnahme und die tatsächlich erforderliche Ausgangsleistung im Hinblick auf die Impedanzcharakteristik des Systems zu ermitteln. Aufgrund dieser sorgfälligen Analyse wurden prazise konstruierte Schaltversteller mit patentierter Rückkopplungstechnologie entwickelt, um den vollen Auslenkungsbereich{jedes Treibers zu nutzen. Im Vergleich zu den Vorgängermodellen wurden die Gotham 2 durch eine vollig neue digitale Signalverarbeitung und eine um 20% 高新 Veränderkerleistung verbessert, wodurch ihre Herausragenden dynamischen Fähigkeiten noch weiter gesteigert werden konnten.

Das wunderschöne Gehäuse, das den funktionalen Teil des Gotham v2 umgibt, ist ebenfalls das Ergebnis praziser Fertigung. Zum Ausgleich des vom Gotham v2 Treiber erzeugten Drucks verwenden wir eine massive Glasfaserkonstruktion mit umfangreichen intern Verstrebungen und fortschrittlichen Fertigungstechniken.

Ihr Horraum ist das andere „Gehäuse“, das die Art und Weise beeinflusst, wie Ihr Bass klingen wird. Alle Räume erzeugen eine spezifische Klangsignatur, die für eine ausgewogene Tieftonwiedergabe effektiv gemanagt werden muss. Alle Gotham v2 Subwoofer verfügen über ein leistungsfähiges D.A.R.O.-System (Digital Automatic Room Optimization), um ihre Subwoofer optimal an die Raumakustik anzupassen. Dieses System nutzt einen digitalen Equalizer mit achtzehn Bändern, um die Raumakustik zu zahmen und eine atemberaubende Prazision im Subbass-Bereich zu erzielen.

Wie Sie aus dieser kurzen Einführung ersehen können, verwenden die Gotham v2 Subwoofer-Systeme weitere fortschrittliche Technologien. Dieses Handbuch erklärtSAMTliche Funktionen, fuhrt Sie durch die Einrichtung und Abstimmung Ihres Gotham v2 Subwoofoers, um das ultimative Tiefton-Hoerlebnis zu erzielen.

Falls Sie Hilfe bei Installation und Wartung benötigten, erhalten Sie bei Ihr dem Audio-Handlager fachkundigen Rat.

WICHTIG

WICHTIG! LESEN SIE SICH UNBEDINGT DEN NACHSTEN ABSCHNITT DURCH, BEVOR SIE DEN Gotham v2 AUSPACKEN. ES WIRD EMPFOHLEN, DEN SUBWOOFER IN DER NAHE DES AUFSTELLUNGSORTES AuszUPACKEN.

WARNHINWEIS: DER GOTHAM V2 IST EXTREM SCHWER (184 KG / 405 LBS.)
UND SEHR SCHWIERIG ZU HANDHABEN! PERSONEN MIT RÜCKENPROBLEMEN ODER GESUNDHEITLICHEN PROBLEMEN, DIE ANSTRENGENDE BEWEGUNG AUSSCHLIESSEN, SOLLKEN NICT VERSUCHEN, EINEN GOTHAM V2 AuszUPACKEN ODER ZU BEWEGEN.

WARNHINWEIS: DIE ANWEISUNGEN ZUM AUSPACKEN MÜSSEN GENAU BEFOLGT WERDEN. NICTBEACHTUNG KANN ZU PRODUKTSchÄDEN UND/ ODER VERLETZUNGEN FÜRHREN.

WARNHINWEIS: EINE UNSACHGEMÄSSE HANDHABUNG DES GOTHAM V2 BEIM AUSPACKEN UND AUFSTELLEN KANN ZU TEUREN SCHÄDEN FühREN, DIE NICTVON DER GARANTIE ABGEDECKT SIND.

WICHTIG! ES WERDEN MINDESTENS ZWEI KRAFTIGE PERSONEN BENOTIGT, UM DEN GOTHAM V2 ZU BEWEGEN, AUSZUPACKEN UND AUFZUSTellenLEN. (Drei PERSONEN WERDEN EMPFOHLEN.)

WICHTIG! BEVOR SIE DEN GOTHAM V2 IN IHREM HÖRRAUM AUFSTELLEN, VERGEWISSERN SIE SICH, DASS DIE BODENKONSTRUKTION DAS GEWICHT DES PRODUKTS TRAGEN KANN. WENDEN SIE SICH BEI BEDARF AN EINEN PROFESSIONellen BAUTECHNIKER.

WARNHINWEIS

WICHTIG

AUFSTellen DES GOTHAM v2 IM HÖRRAUM:

Ihr Hörraum oder Heimkino ist integraler Bestandteil Ihres Klangwiedergabesystems. Die physischen Abmessungen des Raumes sowie der darin befindlichen Möbel, Materialien, Türen und Fenster wirken sich allesamt auf den Klang Ihres Systems aus.

Bei Aufstellung einer Schallquelle in einem geschlossenen rechteckigen Raum werden „stehende Wellen" erzeugt, die sich aus dem Verhältnis zwischen der Wellenlänge des Schalls und den Abmessungen des Raumes ergeben. Die stehenden Wellen sind also das Ergebnis der im Raum eingefangenen Schallenergie, die sich zwischen gegenüberliegenden Wänden hin- und herbewegt. Stehende Wellen im Raum verursichen Schallspitzen und -senken mit entsprechenden Lautstärkeschwankungen, die einzig davon abhängen, an welcher Stelle im Raum Sie sich befinden. An den Raumgrenzen baut sich ebenfalls Energie auf, die bei bestimmten Frenzen zu einer deutlich überhöhten Tieftonwiedergabe führt. Diese grundlegenden Raumresonanzen werden auch Raummoden genannot.

Achten Sie also darauf, Hörpositionen in Schallspitzen und -senken zu vermeiden. Es wird empfohlen, Hörplatz in Bereichen mit moderaten Schallspitzen und -senken zu positionieren, die sich nicht gegenseitig verstärken. Sie sollen sich also definitiv weder direkt an den Raumwänden noch GENAU in der Mitte des Raumes befinden

Auch Ihr Subwoofer kann sich wie Ihr Hörplatz in einer Schallspitze oder Schallsenke befinden. Wenn ein Subwoofer in einer Raumecke platziert wird, regt er die Modenstruktur des Raums maximal an und erzeugt die stärkste Leistung mit den wichtigen Einbrüchen. Wenn der Subwoofer aus einer Ecke oder von der Wand verschoben wird, werden die Raummoden in geringerem Umfang angeregt, wodurch sich der Klang am Hörplatzändern kann.

Probieren Sie verschiedene Sitz- und Subwooferpositionen aus, um eine optimale Lösung zu finden. Durch sorgfälliges Austarieren erhalten Sie meindest das Beste Klangergebnis. Beachten Sie unsere (auf der gegenüberliegenden Seite und den Folgesichen darestellt) Aufstellhinweise, um loslegen zu konnen.

Wenn Sie es nicht vermeiden konnen, Ihr Sofa an die Rückwand zu stellen oder ihren Subwoofer in einer nicht optimalen Position zu platzieren, kann das Digital Automatic Room Optimization (D.A.R.O.) Hisres Gotham v2 derart ungunstige Situationen erheblich verbessern.

Wir empfehlen Ohnen, den Gotham v2 vorn im Raum in der Naze des vorderen linken oder rechten Lautsprechers aufzustellen. Wenn Sieihn direkt in der vorderen Ecke des Raumes aufstellen, wird die maximale Anzahl von Spitzen und die minimale Anzahl von Einbrüchen in der Basswiedergabe erzeugt. Dies kann von Vorteil sein, da das D.A.R.O.-System des Gotham v2 die entstehenden Spitzen sehr effektiv korrigieren kann, während Einbrüche im Frenzgang nicht durch Entzerrung korrigiert werden konnen. Einbrüche im Frenzgang konnen nur durch sorgfältige Subwoofer- und Hörerplatzierung minimiert werden.

Durch die Aufstellung des Gotham v2 in der Höhe fester Wände wird die Tieftonwiedergabe verstärkt und durch Vergroßerung des Abstands zu einer festen Wand verringert. In manchen Räumen kann es hilfreich sein, den Abstand zwischen dem Subwoofer und den Wänden zu vergroßern, um die Wiedergabe der oberen Basse zu glätten.

Stellen Sie den Gotham v2 möglichst nicht in Fensternähe auf, um ein Klappern und eine Schallübertragung nach außen zu verhindern.

BESONDERE HINWEISE FÜR DIE HANDHABUNG DES GOTHAM v2

Der Gotham v2 ist extrem schwer und kann schwierig zu handhaben sein. Eine unsachgemäße Handhabung beim Auspacken und Aufstellen kann zu teuren Schaden führen, die nicht von der Garantie abgedeckt sind.

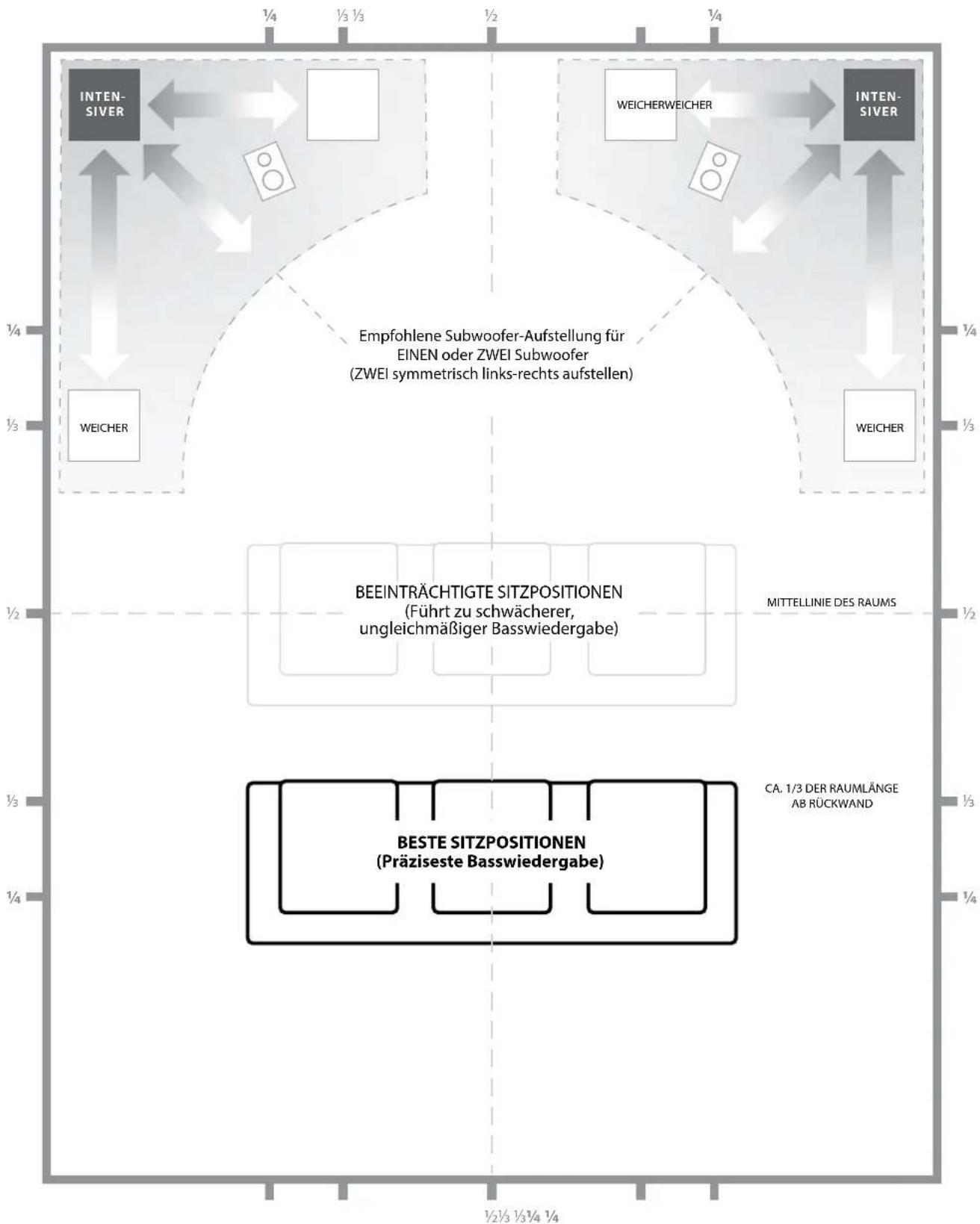

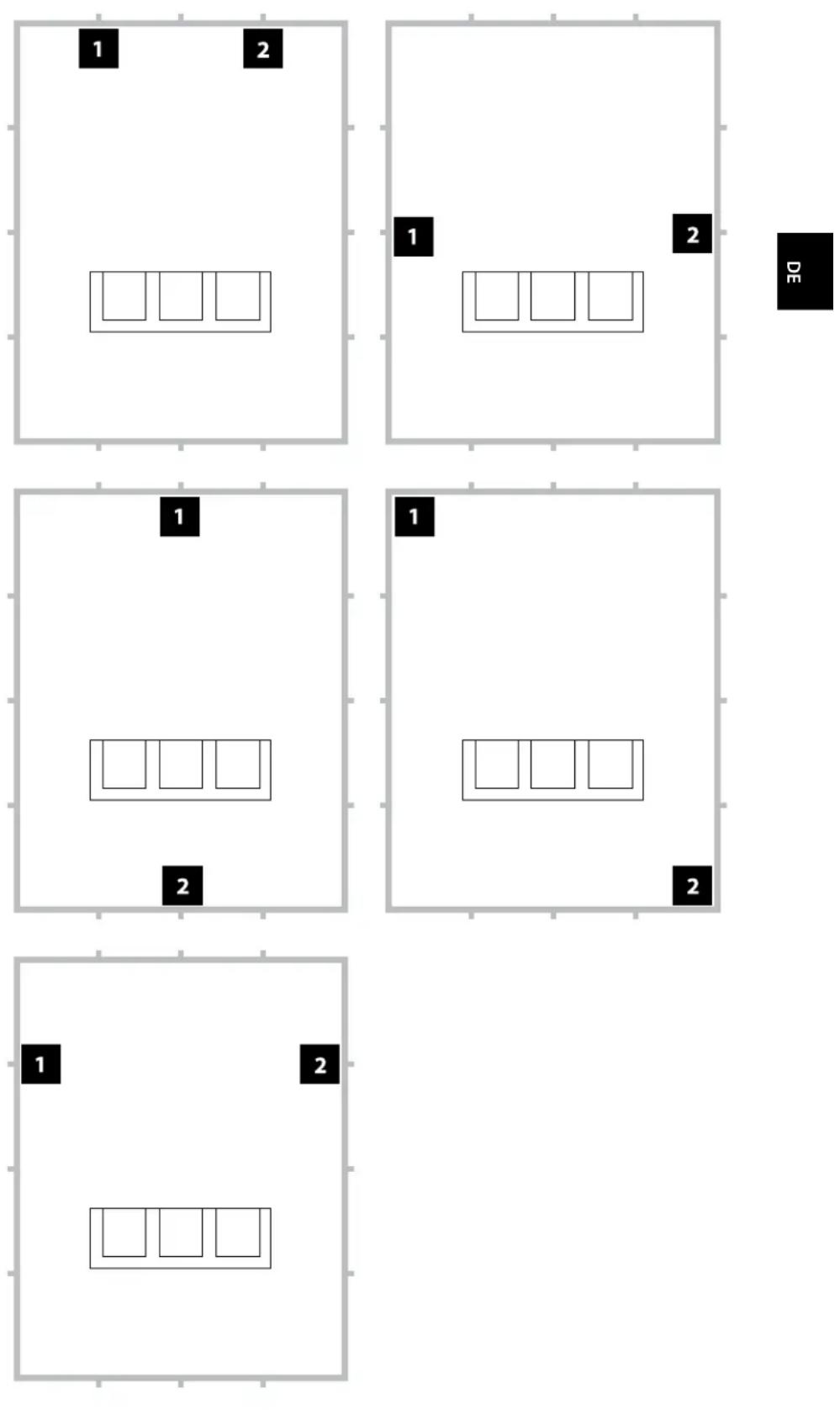

Empfohlene Subwoofer-Platzierungsoptionen fur einen oder zwei Gotham v2 Subwoofer

Wenn Sie zwei Gotham v2 Subwoofer verwenden, stellen Sie diese nach Möglichkeit in den vorderen Ecken des Raums, in diagonal gegenüberliegenden Ecken des Raums oder in der Mitte jeweils gegenüberliegender Wände auf (siehe Abbildung rechts).

Es wird empfohlen, verschiedene Positionen für Subwoofer und Hörplatz auszuprobieren, um ein optimes Ergebnis zu erzielen - die Verbesserungen können erheblich sein.

Für bestmögliche Ergebnisse und Systemleistungen werden hochauflosende Messungen und eine professionelle Systemkalibrierung empfohlen.

Empfohlene Subwoofer-Aufstellungsoptionen fur zwei Gotham v2Verwendung von zw

Empfohlene Subwoofer-Aufstellungsoptionen fur drei Gotham v2

Empfohlene Subwoofer-Aufstellungsoptionen fur vier Gotham v2

Verwendung von drei oder vier Gotham v2 Subwoofern

Forschungsergebnisse haben gezeigt, dass sich die beste Basswiedergabe in groben Horbereichen mit vier Subwoofern erzielen latent, die jeweils in der Mitte der vier Wände aufgestellt werden. (Mit zwei oder drei Subwoofern setzen sich jedoch schon fast genauso gute Ergebnisse erreichen.)

Es wird empfohlen, verschiedene Positionen für Subwoofer und Hörplatz auszuprobieren, um ein optimes Ergebnis zu erzielen - die Verbesserungen können erheblich sein.

Für bestmögliche Ergebnisse und Systemleistungen werden hochauflosende Messungen und eine professionelle Systemkalibrierung empfohlen.

Nachdem Sie nun die Position Ihres Gotham v2 im Raum bestimmt haben, können Sie mit dem Auspacken in der Höhe des vorgesehenen Standorts fortfahren.

Der Karton mit dem Gotham v2 sollte in der Nane des Aufstellungsortes des Subwoofoers ausgepackt werden. Der Subwoofer wurde mit der Oberseite nach unten gerichtet verpackt. Diese Box muss VORSICHTIG und GENAU WIE BESCHRIEBEN umgedrecht werden, um den Subwoofer zu entfernen, den Krafteinsatz zu minimieren und das Risiko einer Beschädigung des Produkts zu vermeiden.

*DerGotham v2 Subwoofer wird in einer schutzenden Stoffhulle gefeliefert, die in der obigen Auspackanleitung nicht abgebildet ist. Orientieren Sie sich an der Ausrichtung des Gotham v2" entsprechend obiger Abbildung.

WICHTIGI AUFGRUND DES HOHEN GEWICHS DES GOTHAM v2 SUBWOOFERS MUSSEN SIE BEIM AUSPACKEN UND AUFSTellen BESONDERE VORSICH T WALTEN LASSEN, UM VERLETZUNGEN ZU VERMEIDEN. DIE HILFE WEITERER PERSONEN IN ANSPRUCH NEHMEN, UM DEN VORGANG ZU ERLEICHTERN. ZUR MINIMIERUNG DES VERLETZUNGSRISIKOS KNIE BEUGEN UND NICTAUS DEM RUCKEN, SONDERN AUS DEN BEINEN ANHEBEN.

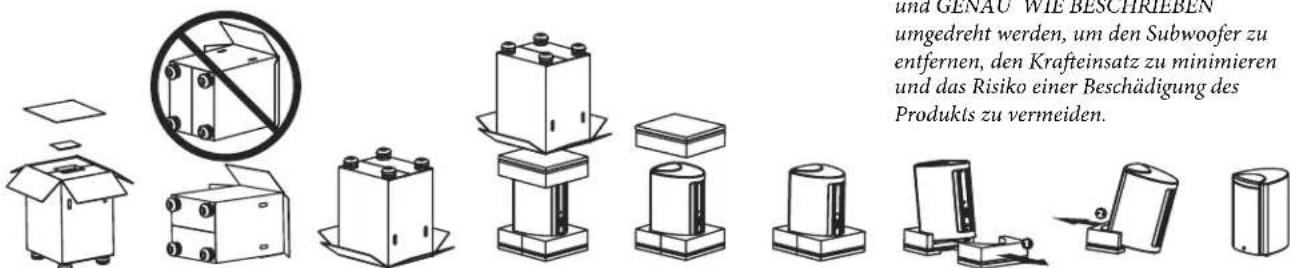

Detailed Anweisungen zum Auspacken des Subwooferers:

1. Bringen Sie den Karton in die Nähe seines vorgesehenen Platzes im Raum.
2. Öffnen Sie die Oberseite des Kartons (beachteten Sie die Markierungen auf dem Karton) und entnahme den Sie alle in der Mitte des Kartons enthaltenen Antikel.
3. Legen Sie den Karton mit Hilfe anderer Personen und unter Verwendung der Kartongriffe vorsichtig auf eine Seite, indem Sie die Laschen zureichhalten und darauf achtenden, dass die Seite des Kartons ohne Griffe nach oben zeigt.
4. Halten Sie erneut die Kartonlaschen zurück und drehen Sie den Karton mit Hilfe anderer Personen vorsichtig auf die Oberseite (offenes Ende). Der Karton sollt nun auf dem Kopf stehen und alle Laschen darunter hervorstehen.
5. Ziehen Sie den Karton gerade nach oben, bis der Subwoofer zum Vorschein kommt, und stellen Sie jhn auf einer Seite ab.
6. Entfernen Sie den einteiligigen Schaumstoffeinsatz von der Oberseite des Tieftörs und legen Sieihn in den Karton.
7. Kippen Sie den Subwoofer nach vorne (in Richtung der Lautsprecher-/ Gitterseite), um den hinteren geteilen Schaumstoffeinsatz zu entfernen und dann in den Karton zu legen.
8. Kippen Sie den Subwoofer in die entgegengesetzte Richtung (in Richtung seines silbernen Kuhlkörpers), um die restliche Schaumstoffeinlage zu entfernen und in den Karton zu legen.
9. Entfernen Sie die Stoffschutzhülle und legen Sie sie in den Karton.
10. Bringen Sie unter den drei Füßen des Gotham v2 jeweils eine der mitgelieferten Gleitscheiben an, um das Verschieben/ Positionieren des Subwooferers zu erreichtern.

WICHTIG

WICHTIGI BEWAHREN SIE SAMTliche VERPACKUNGSMATERIALIEN AUF, UM DEN SUBWOOFER FÜR EVENTUELL ERFORDERLiche ZUKUNFTIGE KUNDENDIENSTLEISTUNGEN SICHER VERSENDEN ZU KONNEN.

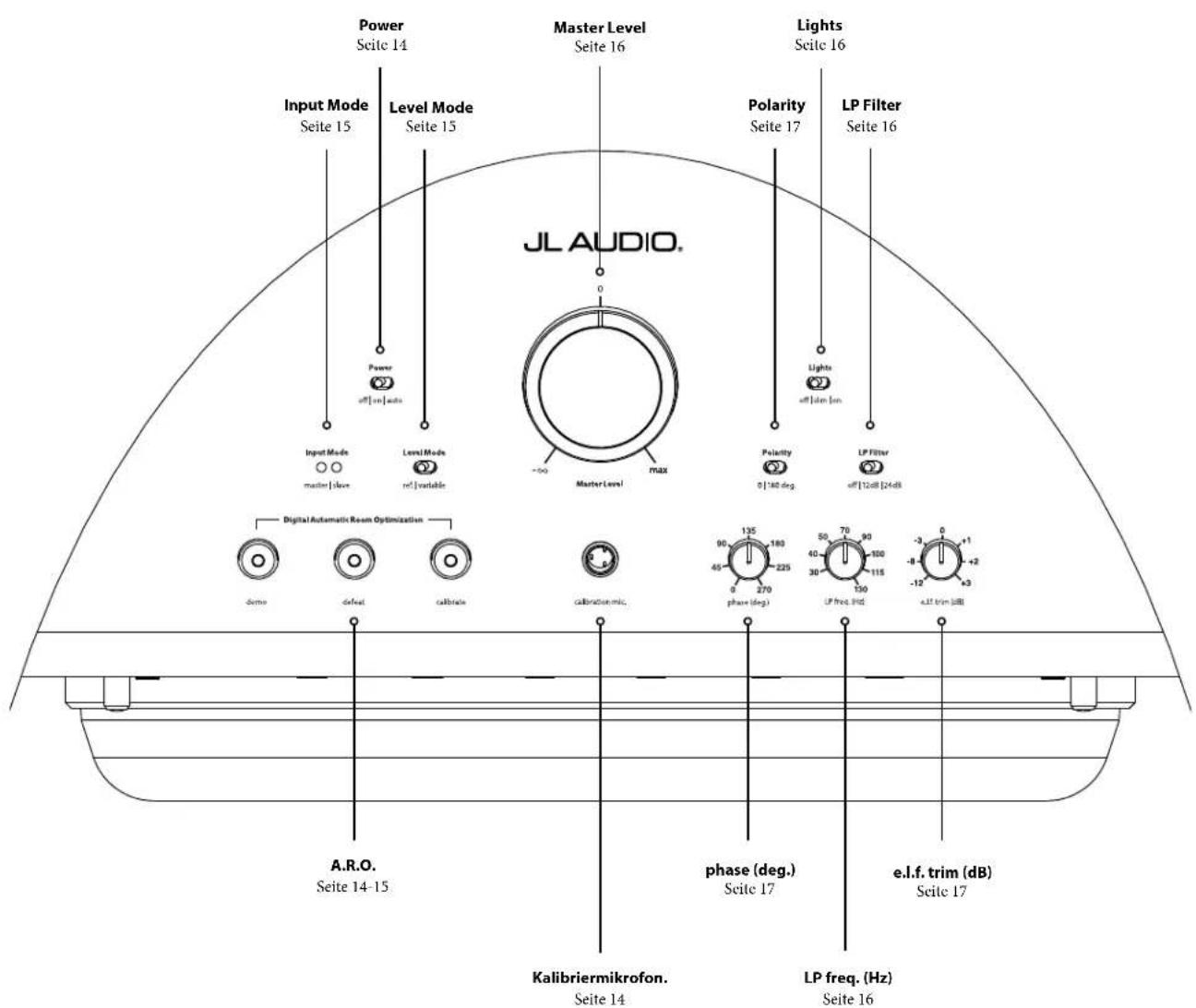

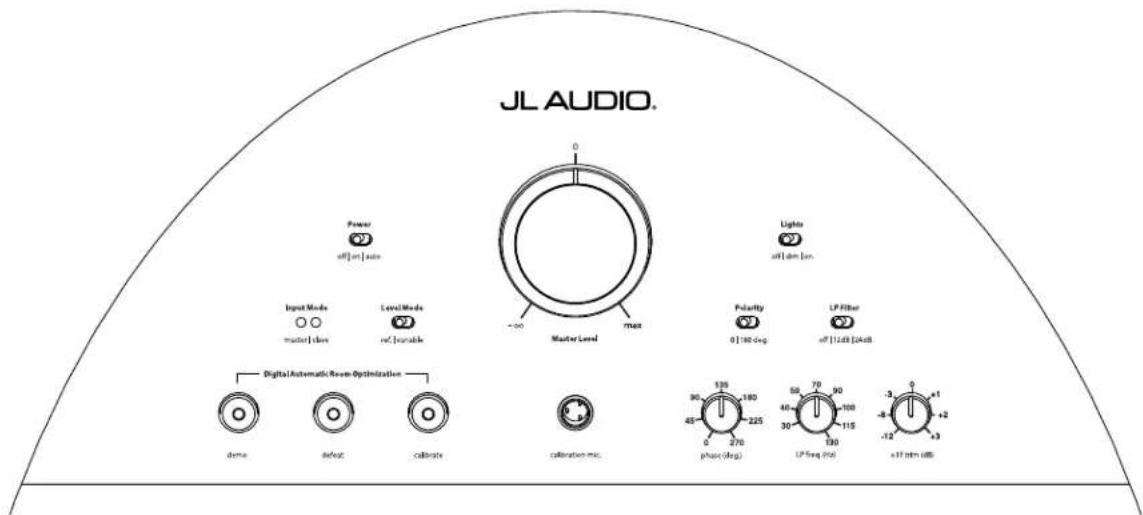

Vorderes Bedienfeld

Die beschrifte Abbildung unter zeigt das vordere Bedienfeld eines Gotham v2 Subwoofer.

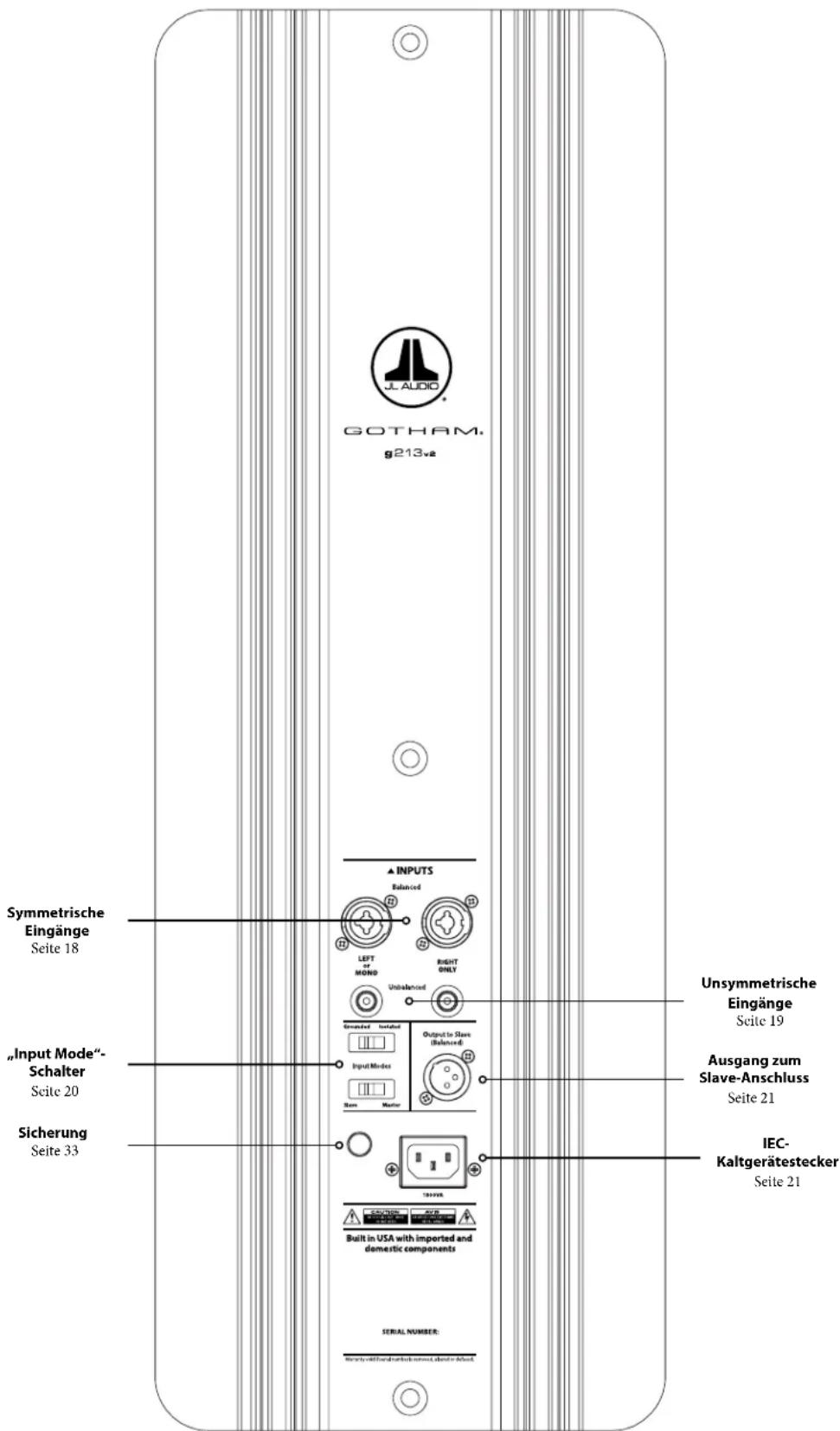

Rückseitige Bedienelemente und Anschlüsse

In der nachstehenden beschriften Abbildung ist das Panel auf der Rückseite eines Gotham v2 Subwoofer zu sehen.

BEDIENELEMENTE Auf DER VORDERSEITE IM DETAIL Netzschalter

Der „Power“-Schalter bestimmte die Betriebsbereitschaft des Gotham v2 Subwoofoers und sollen der einzige Schalter sein, mit dem der Gotham v2 ein- und ausgeschaltet wird. Verwenden Sie keinen Steckdosenleistenschalter, keine geschaltete Steckdose oder einen anderen externen Schalter, da dies zu unerwünschen und möglicherweise schädlichen Knackgeräussen führen kann. Ziehen Sie das Netzkabel des Gotham v2 nicht aus der Steckdose, solange das Gerät eingeschaltet ist. Der Netzschalter hat drei Stellungen:

"Ein": Der Gotham v2 ist jederzeit voll einsatzbereit. Die Frontplattenbeleuchting ist eingeschaltet, sofern sie nicht über den Schalter „Lights" ausgeschaltet wurde.

"Aus": Die interne Endstufe des Gotham v2 ist ausgeschaltet. In dieser Zustand besteht eine minimale Stromaufnahme für den Betrieb der Hauptleistungsrelais. Alle Leuchten auf der Vorderseite sind ausgeschaltet.

"Auto": Der Gotham v2 schaltet den internen Verständner automatisch ein, sobald an einem beliebigen Eingang ein Audiosignal erkannt wird und schaltet diesen automatisch wieder ab, wenn drei (30) Minuten lang kein Signal erfasst wurde. Im Ruhezustand verbraucht der Gotham v2 nur sehr weniger Strom (< 5 Watt) für die Signalerkennungsfunktion. Die Beleuchting auf der Vorderseite erlischt, wenn der Gotham v2 ausgeschaltet wird, und leuchtet beim Einschalten des Gotham v2 auf (es sei dessen, sie wurde über den Schalter „Lights" deaktiviert).

In dem unwahrscheinlichen Fall, dass die Auto-Funktion für ein bestimmtes System nicht empfindlich genug ist, verwenden Sie einen Y-Kabeladapter, um das eingehende Signal auf die Cinch- oder XLR-Eingänge des Gotham v2 aufzuteilen. Dadurch wird die Eingangsempfindlichkeit um 6 dB erhöht.itte beachten Sie, dass sich der Gotham v2 möglicherweise nicht wie gewünscht ausschaltet, wenn die automatische Empfindlichkeit zu hoch eingestellt ist oder wenn das Eingangskabel starke Störsignale führt. Ziehen Sie in thisem Fall das Y-Adapterkabel ab oder suchen Sie in den vorgelagerten Komponenten nach der Gerauschursache.

Ein leistungsstarkes Merkmal der Gotham v2 Subwoofer von JL Audio ist die innovative Digital Automatic Room Optimization (D.A.R.O.)-Technologie. Dieses One-Touch-System umfasst 18 Bänder zur digitalen Entzerrung, um die größen akustischen Spitzen in Ihr hemmiko am Haupthörplatz zu eliminieren und die Tiefonwiedergabe im Raum deutlich zu verbessern. Die Kalibrierung des D.A.R.O.-Systems erfolgt vollautomatisch.itte lessen Sie im nachsten Abschnitt thises Handbuch's nach, wie das D.A.R.O.-System verwendet wird.

Mit dem mitgelieferten JL Audio-Kalibriermikrofon dauert das D.A.R.O.-Kalibrierverfahren weniger als drei Minuten. Sie verbinden das mitgelieferte Mikrofon einfach mit dem „Calibration Mic". Eingang, drücken die Taste „Calibrate" und halten das Mikrofon während des Tests auf Ohrhöhe an Ihrem Haupthörplatz. Über den Gotham v2 Subwoofer wird eine Schallsequenz abgespielt und die Raumantwort automatisch gemessen, analysiert und entzerrt. Ausfuhrliche Anweisungen zum D.A.R.O.-Einmessverfahren finden Sie auf den Seiten 29-30.

Calibration Mic. Eingang

Dieser Eingang dient zum Anschluss des mitgelieferten JL Audio-Kalibrierungsmikrofons an den Gotham v2 Subwoofer. Schlieben Sie das eine Ende des mitgelieferten Kabels an das Mikrofon und das andere Ende an diese Buchse an, bevor Sie das D.A.R.O.-System verwenden. Das D.A.R.O.-System ist speziell auf这点es Mikrofon kalibriert und die Anschlussbelegung ist spezifisch für das mitgelieferte Mikrofon. Die Kalibrierung Funktioniert nicht, wenn kein oder ein anderes Mikrofon angeschlossen ist.

WICHTIG

JLAUDIO | Gotham v2

Demo-Taste

Die Demo-Taste lost eine 20 Sekunden lange Tonfolge aus, die den Klang des Gotham v2 Subwoofoers kurz demonstriert. Die Demo-Funktion ist nutzlich, um die Leistungsfähigkeit des Gotham v2 zu demonstrierten und um zu überprüfen, ob der Gotham v2 (oder mehrere Gotham v2) während der Fehlersuche im System betriebsbereit sind.

Die Demo-Taste wird auch (in Kombination) verwendet, um die D.A.R.O.-Equalizer-Einstellungen zu loschen (auf Null zurückzusetzen). Um die D.A.R.O.-Einstellungen zu loschen und die Kalibrieranzeige auszuschalten, halten Sie die Demo-Taste gedrückt und drücken Sie dann die Defeat-Taste.itte beachten Sie, dass Sie diese Tastenfolge schnell ausführren müssen. Wenn Sie die Demo-Taste länger als 2 Sekunden gedrückt halten, ohne die Defeat-Taste zu berühren, werden die Demo-Tone gestartet. Sollte dies der Fall sein, warten Sie einfach, bis die Demosequenz beendet ist, und versuchen Sie es erneut.

Defeat-Taste

Wenn „Demo“ oder „Calibrate“ gedrück wird, während die Defeat-Funktion aktiv ist, wird „Defeat“ automatisch abgebrochen. Keine anderen Bedienelemente auf der Vorderseite verändern den D.A.R.O. Defeat-Status. Die Defeat-Einstellung wird dauerhaft gespeichert und ändert sich auch nicht, wenn die Stromversorgung unterbrochen wird.

Die Defeat-Taste wird auch (in Kombination) verwendet, um die D.A.R.O.-Equalizer-Einstellungen zu loschen (auf Null zurückzusetzen). Um die D.A.R.O.-Einstellungen zu loschen und die Kalibrieranzeige auszuschalten, halten Sie die Demo-Taste gedrückt und drücken Sie dann die Defeat-Taste.itte beachten Sie, dass Sie diese Tastenfolge schnell ausführten müssen. Wenn Sie die Demo-Taste länger als 2 Sekunden gedrückt halten, ohne die Defeat-Taste zu berühren, werden die Demo-Töne gestartet. Sollte dies der Fall sein, warten Sie einfach, bis die Demosequenz beendet ist, und versuchen Sie es erneut.

Calibrate-Taste

Während der D.A.R.O.-Testsequenz blinkt die grüne LED der Calibrate-Taste schnell, um den Benutzer auf zwei besondere Umstände hinzuweisen:

1. „JL Audio Microphone NOT Connected": Wenn Sie vergessen, das Mikrofon anzuschreiben, bevor Sie versuchen, eine Kalibrierung zu starten, erhalten Sie diese Meldung. Drücken Sie die Calibrate-Taste einzelmal, um die Warnmeldung abzubrechen, schreiben Sie das D.A.R.O.-Mikrofon an und versuchen Sie es erneut.

2. "Inappropriate Sound Level for D.A.R.O. Calibration": Da die D.A.R.O.-Sequenz vollständig automatisch abläuft, weist diese Meldung wahrsccheinlich auf ein Problem mit dem Mikrofon hin. Drücken Sie die Calibrate-Taste einzelmal, um die Warnmeldung abzubrechen. Stellen Sie sicher, dass das JL Audio-Mikrofon richtig angeschlossen ist, und versuchen Sie es erneut. Weitere Hilfe finden Sie unter Fehlerbehebung auf Seite 33.

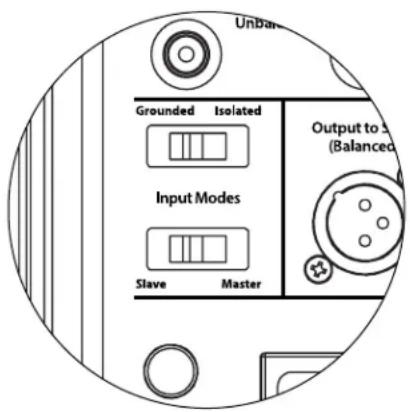

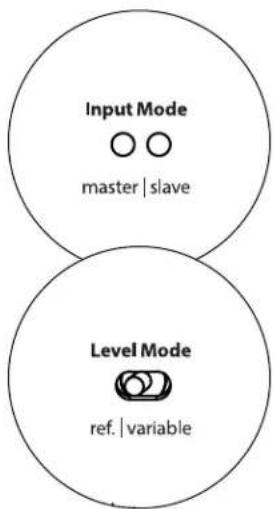

Input Mode-Anzeigen

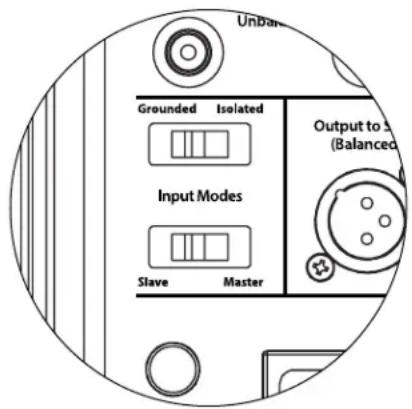

These LEDs zeigen den Eingangsmodus an, entweder „Master" oder „Slave", der mit dem Schalter auf der Rückseite der Gotham v2 ausgewählt wurde (es sei dann, der Schalter „Lights" ist auf „off" gestellt). Weitere Einzelheiten finden Sie auf Seite 20.

Level Mode-Schalter

Mit dem Level Mode-Schalter konnen Sie zwischen den folgenden Betriebsarten wahlen:

"Reference": In this modus hat der Master Level-Regler keinen Einfluss auf den Ausgangspiegel des Gotham v2. Verwenden Sie diese Einstellung, wenn Sie den Subwoofer-Pegel hauptsächlich über ihren Receiver oder Vorversteller/Prozessor steuern wollen. Wenn Sie keine Kinder oder übereifrige Teenager haben, verhindert diese Betriebsart ein direktes Ändern des Master-Pegels.

"Variable": In this Modus bestimmt der Master Level-Regler den Ausgangspiegel des Gotham v2 Subwoofer. Thiser Modus ist auch bei der Pegelanpassung des Gotham v2 Subwoofer an ein Paar Stereolautsprecher in einem Zweikanalsystem nutzlich.

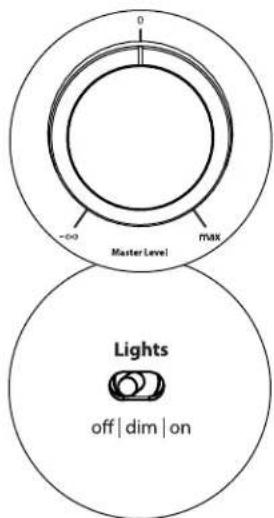

Master Level-Regler

Der Master Level-Regler wird verwendet, um den Ausgangspegel des Gotham v2 zu regeln, wenn der Variable Level-Modus auf dem vorderen Bedienfeld ausgewählt ist.

Wenn er ganz gegen den Uhrzeigersinn gedreht ist, wird die Wiedergabe des Gotham v2 vollständig stummgeschaltet. In der senkrechten Position „0" entspricht der variable Verstärkungspegel der Einstellung des Referenzpegels. Wenn er ganz nach rechts gedreht wird, ist der Ausgangspegel des Gotham v2 um 15 dB hoher als bei der Einstellung „Reference".

Lights-Schalter

Mit dem Wahlschalter „Lights“ kann der Benutzer eine von drei Beleuchtungsarten auswahlen.

"Off" schaltet alle LEDs auf der Vorderseite aus.

"Dim" setzen alle LEDs auf der Vorderseite auf eine niedrige Helligeitsstufe, wenn der Gotham v2 eingeschaltet wird.

On' setzt alle LEDs auf der Vorderseite auf volle Helligkeit, wenn der Gotham v2 eingeschaltet wird.

WICHTIG! BEI DER FEHLERSUCHE ODER KALIBRIERUNG DER D.A.R.O. FUNKTION, VERGEWISSEN NIE SICH, DASS DER SCHALTER „LIGHTS" AUF „DIM" ODER „ON" EINGESTELLT IST.

LP-Filter

Der Wahlschalter für den LP-Filter bestimmt die Betriebsweise des integrierten Tiefpassfilters des Gotham v2.

"Off schaltet den Tiefpassfilter aus und entfernt diesen Schaltkreis vollständig aus dem Signalweg.

^,12dB^ setzt die Flankensteilheit des Tiefpassfilters auf eine Flankensteilheit von 12 dB pro Oktave (Butterworth).

24dB^ setzt die Flankensteilheit des Tiefpassfilters auf eine Flankensteilheit von 24 dB pro Oktave (Linkwitz-Riley).

Mit der Einstellung 24 dB werden hohe Frenzen oberhalb der „LP Frequency“-Einstellung (siehe unter) stärker gedämpft. Wenn Sie den eingebauten Tiefpassfilter des Gotham v2 nutzen, experimentieren Sie mit der Flankensteilheit des „LP Filter“, um den besten Übergang zu ihren Satellitenlautsprechern zu erzielen. Wenn Sie es vorziehen, die Filter und Bassmanagement-Funktionen Ihres Receivers oder Vorverstärkers zu nutzen, deaktivieren Sie den integrierten Filter, indem Sie die Position „Off“ wahlen.

LP Freq

Mit dem Low Pass (LP)-Frequenzwahrregler kann der Benutzer die Grenzfrequenz des internen Tieffpassfilters des Gotham v2 auswahlen. Die Frequenz kann zwischen 30Hz (ganz gegen den Uhrzeigersinn) und 130Hz (ganz im Uhrzeigersinn) eingestellt werden. Dieser Regler beeinfusst das Engangssignal in keiner Weise, wenn der LP Filter-Schalter auf ^tx steht. 80Hz ist eine zahlig verwendete Filterfrequenz und dient in der Regel alsGreater Ausgangspunkt fur Anpassungen.

WICHITIG

E.L.F. Trim

Mit dem Extreme Low Frequency (e.l.f. trim)–Regler kann der Benutzer eine gewisse Signalentzerrung bei 24 Hertz (extrem tiefer Bass) vornehmen. Bei voller Drehung gegen den Uhrzeigersinn wird das Signal bei 24Hz um 12 dB abgesenkt. Bei ^0 ist der Equalizer flach eingestellt und beeinflusst das Signal nicht. Bei voller Drehung im Uhrzeigersinn wird das Signal bei 24Hz um 3 dB angehoben.

Die e.l.f. trim-Funktion ist nutzlich, um die sehr niedrigen Frenzen des Gotham v2 auf den jeweiligen Raum abzustimmen. Indem dieser Frenzbereich etwas angehoben wird, konnen bestimmte Passagen lebendiger wirken. Eine Absenkung kann helfen, die Verstarkung von tiefen Frenzen durch den Raum bzw. die Raumbegrenzung zu kompensieren. Raumbegrenzungen und die begrenzte große eines Raums führen unweigerlich dazu, dass sehr tiefe Frenzen im Vergleich zu anderen Teilen des Signals angehoben werden. So kann die Verwendung der e.l.f. trim-Funktion zum Abskenen der niedrigsten Frenzen dazu beitragen, „aufgeblachte“ oder unnaturlich klingende tiefe Basse in kleinen bis mittelgroßen Räumen zu zahlen (und auch unerwünschte Vibrationen im Raum oder im ganzen Gebäude zu reduzieren).

Polarität

Mit dem „Polarity“-Schalter kann zwischen normaler (0 Grad) und umgekehrter Signalpolarität (180 Grad) gewählt werden. Der „Polarity“-Schalter wird sich vorwiegend auf den kleinen Frenzbereich um den Crossover-Punkt zwischen Subwoofer und Satellinenlautsprechern aus.

Im Gegensatz zum „Phase“-Regler, über den sich eine zeitliche Verzogierung einstellen latent, wird über den „Polarity“-Schalter eine sofortige Umkehrung der Spitzen der Signalamplituden bewirkt. Wenn beispielsweise eine Sinuswelle an einem bestimmten Referenzpunkt eine Spitzenamplitude aufweist, latent sich diese mit dem „Polarity“-Schalter unmittelbar in einen Tiefstwert umwandeln. Da sich die Einstellung des „Polarity“-Schalters(sofort auswirkt, ist er als Ergänzung und nicht als Ersatz für den „Phase“-Regler anzusehen.

Wenn Sie einen Gotham v2 im Raum aufgestellt haben, sollen den Sie erst die Einstellungen des „Polarity“-Schalters ausprobieren, bevor Sie den Regler „phase (deg.)“ anpassen. Welche Position des „Polarity“-Schalters für einen weicheren Übergang zwischen dem Gotham v2 Subwoofer und den Satellitenlautsprechern sorgt, muss ausprobiert werden. Verwenden Sie zur Bewertung Klangmaterial mit gut ausgeprüften mittleren und tiefen Bassen.

Phase:

Mit dem Regler „Phase“ lasst sich die Phasenlage des Subwoofer im zeitlichen Verhältnis zu den Hauptlautsprechern einstellen. Der Regler „Phase“ hat hauptsächlich Auswirkungen auf den kleinen Frenzbereich um den Crossover-Punkt zwischen Subwoofer und Satellitenlautsprechern. Die Phasenlage kann auf Werte zwischen 0 Grad (Linksanschlag) und 270 Grad (Rechtsanschlag) eingestellt werden. Die Kennzeichnung des Reglers ist „Phase“ und bezieht sich auf eine Frenz von 80Hz , da es sich hierbei um den früfigsten Crossover-Punkt zwischen Satellitenlautsprechern und Subwoofer handelt.

Die Positionen von Laufsprecher, Subwoofer und Hörplatz können je nach Heimkoininstallation stark varieren. Da sich die physische Anordnung der Laufsprecher zueinander sowie im Verhältnis zu den Begrenzungsflächen des Raums entscheidend auf die wahrgenommene Klangqualität auswirkt, kann es hilfreich sein, den Subwoofer-Ausgang zu verzögern. Genau dies ist der Fall, wenn Sie den Regler „Phase“ über 0 Grad hinaus einstellen.

Sobald Sie den Gotham v2 in Ihr dem Horraum so aufgestellt haben, dass er insgesamt den angenehmsten Klang erzeugt, und die optimale Stellung des Schalters „Polarity" eingestellt ist (siehe vorheriger Abschnitt), konnen Sie verschiedene Positionen des Reglers „Phase" ausprobieren. Passen Sie mithilfe geläufigen Klangmaterials mit eigenen mittleren und oberen Bassen den Regler „Phase" an, und achten Sie darauf auf die Tonqualität der mittleren Basse und einen weichen Übergang zwischen Subwoofer und Satellitenlautsprechersystemen. Wenn sich die Klangqualität bei den verschiedenen Einstellungen nichtändert, belassen Sie den Regler „Phase" auf 0 Grad.

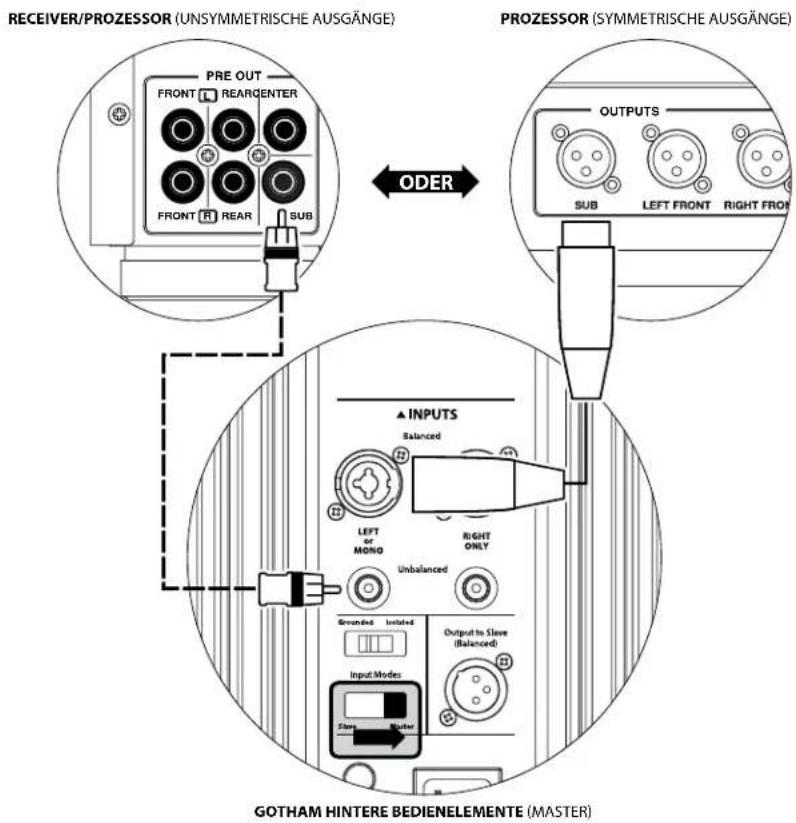

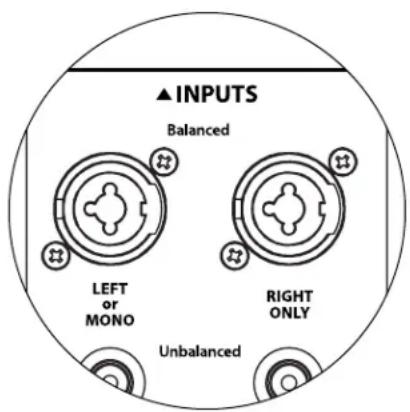

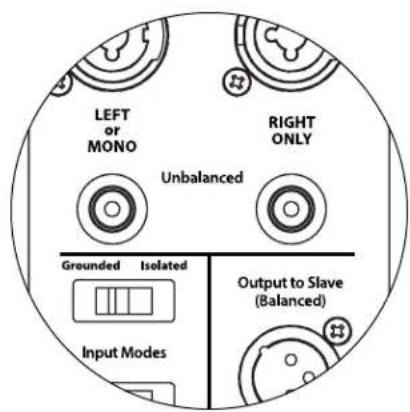

Symmetrische Eingänge

Wenn Ihr Heimkino-Receiver oder Vorversteller/Prozessor über symmetrische Ausgänge verfügt, sind die symmetrischen Eingänge des Gotham v2 die bevorzugte Verbindung. Symmetrische Verbindungen werden in professionellen Studios und Beschallungsanwendungen aus einer Reihe von gute Gründen halten verwendet. Neben der Sicherstellung einer ordnungsgemäßen Erdung zwischen den Komponenten dient die symmetrische Signalübertragung dazu, induzierte Störsignale aus der Umgebung zu unterträcken (besonderss wichtig bei langen Kabelwegen). Letztendlich ist die Wahrscheinlichkeit, dass Ihr System Bruppen oder andere Störgeräuche erzeugt, bei symmetrischen Verbindungen wesentlich geringer.

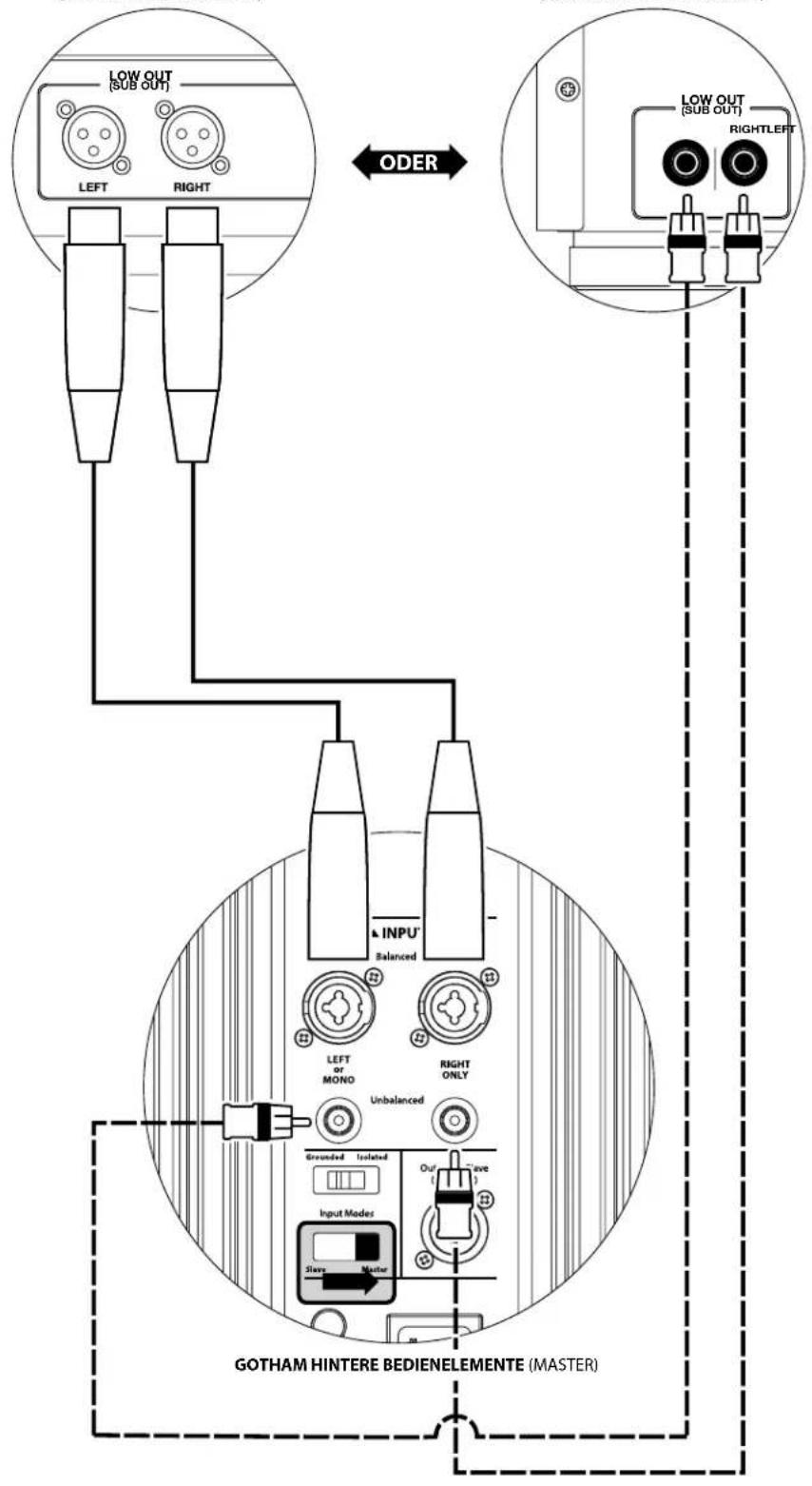

Die Gotham v2 Subwoofer verfügen über individuelle linke und rechte symmetrische Eingangsanschlüsse mit XLR-Combo-Buchsen. Diese speziellen Buchsen nehmen entweder einen dreipoligen XLR-Stecker oder einen 6,3mm (1/4 Zoll) TRS-Stecker (Tip-Ring-Sleeve) auf und sind damit mit einer Vielzahl von Geräten kompatibel.

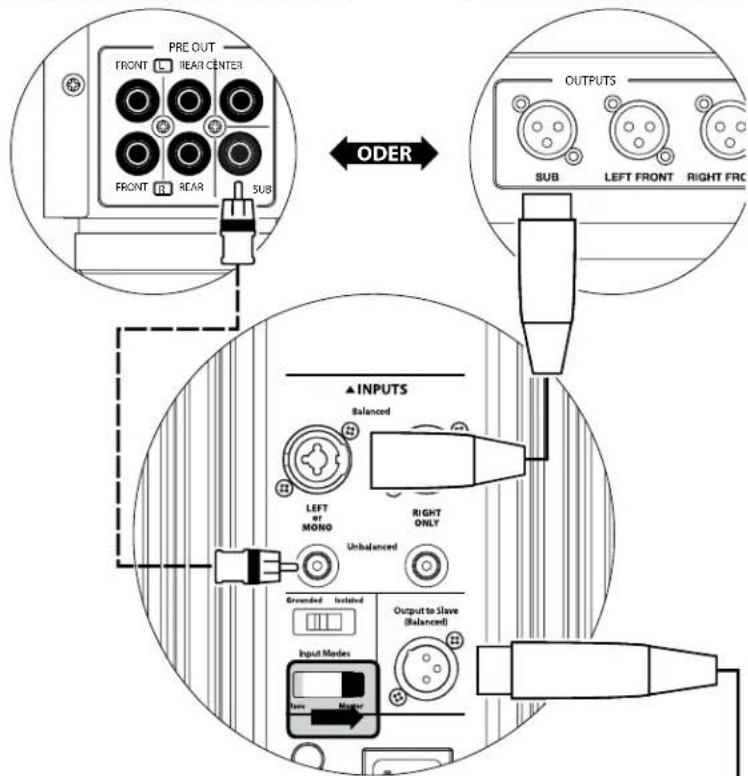

Bei Systemen mit einem Mono-Subwoofer oder „LFE“-Kanalanschluss wird nur die mit „Links oder Mono“ gekennzeichne Buchse verwendet. Dies gilt für die meisten modernen Mehrkanal-Receiver und Vorversteller/Prozessoren. Für Systeme ohne speziellen Mono-Subwoofer-Anschluss stehen separate linke und rechte Eingangsbuchsen zur Verfugung. Dies gilt typischerweise für Zweikanal-Audiogeräte.

Geeignete symmetrische Kabel sind bei ihrem JL Audio-Handler erhältlich und nicht im Lieferumfang des Gotham v2 enthalten.

Technische Hinweise:

• Verwenden Sie die symmetrischen Eingänge nicht mit unsymmetrischen Signalen über Adapter. Die unsymmetrischen Eingänge des Gotham v2 sind optisch isoliert und werden favorzuet dann genutzt, wenn lediglich eine unsymmetrische Signalquelle zur Verfugung liegt. Die symmetrische Eingangsimpedanz beträgt 20 kOhm.
• Die Eingangsanschlüsse sind gemäß den Empfehlungen der Audio Engineering Society für symmetrische Signalkabel wie folgt konfiguriert:

XLR-Anschluss

Pin 1: Abschirmung

Pin 2: Plus

Pin 3: Minus

TRS-Anschluss:

Spitze: Plus

Ring: Minus

Schaft: Abschirmung

WICHTIGI FALLS IHR RECEIVER ODER VORVERSTÄRKER/PROZESSOR NICT TÜBER SYMMETRISCHE XLR- ODER 1/4-ZOLL-TRS-AUSGänge VERFÜGT, LESEN SIE BITTE DEN ABSCHNITT „UNSYMMETRISCHE EINGänge" Auf SEITE 19 FÜR INFORMATIONEN ZU EINGANGSANSCHLUSSEN. VERSUCHEN SIE NICT, UNSYMMETRISCHE AUSGänge ÜBER ADAPTER MIT DEN SYMMETRISCHEN EINGÄGEN DES GOTHAM v2 ZU VERBINDEN.

Die linken und rechten Eingänge am Gotham v2 werden intern in einem einzigen Mono-Kanal zusammengeführrt. Da der Gotham v2 von Haus aus ein „Mono" oder Einkanalgerat ist, können Sie den linken und rechten Eingang für den Master-Gotham v2 verwenden und dann das summierte Monosignal an weitere Slave-Gotham v2 im System vertieren.

WICHTIG

WICHTIG

Unsymmetrische Eingänge

Der Gotham v2 Subwoofer verfügt über einzelne unsymmetrische Cinch-Eingangsanschlüsse für rechts und links. Dies sind die am früigsten verwendenten Anschlüsse im Heim-Audio-Bereich und müssen verwendet werden, wenn Ihr Receiver oder Vorversteller/Prozessor keine symmetrischen Ausgänge hat. Obwohl unsymmetrische Verbindungen nicht so störunempfindlich sind wie symmetrische Verbindungen, verwenden Gotham v2 Subwoofer optische Isolierung an den unsymmetrischen Eingängen, um möglichste Storeinflüsse in Ihrem System zu minimieren.

Bei Systemen mit einem Mono-Subwoofer oder „LFE“-Kanalanschluss wird nur die mit „Links oder Mono“ gekennzeichnete Cinch-Buchse verwendet. Dies gilt für die meisten modernen Mehrkanal-Receiver und Vorverträker/ Prozessoren. Für Systeme ohne speziellen Mono-Subwoofer-Anschluss stehen separate linke und rechte Cinch-Eingangsbuchsen zur Verfügung. Dies gilt typischerweise für Zweikanal-Audiogerate.

Technische Hinweise:

• Wenn an der Signalquelle keine symmetrischen Ausgänge verfügbar sind, müssen Sie die unsymmetrischen Cinch-Eingänge verwenden. Der Gotham v2 verfügbar über optische Isolationsschaltungen an den unsymmetrischen Eingängen, um die Wahrscheinlichkeit von induzierten Störungen aufgrund von Masseschleifen zu minimieren. Die unsymmetrische Eingangsimpedanz beträgt 50 kOhm.
  Die Anschlüsse entsprehen dem Industriestandard für unsymmetrische Signalkabel wie folgt:

Cinch-Anschluss:

Spitze: Plus

Schaft: Minus

WICHTIG! WICHTIG!FALLS NACH DEM ANSCHLUSS STÖRUNGEN VORHANDEN SIND, ERMÖGLICHEN GOTHAM v2 SUBWOOFER DIE ERDUNG ODER ISOLIERUNG DER UNSYMMETRISCHEN EINGänge. WEITERE INFORMATIONEN ZUR GERAUSCHMINIMIERUNG FINDEN SIE IM ABSCHNITT „INPUT MODE" SCHALTER AUF SEITE 20 DIESER ANLEITUNG.

Input Mode-Schalter:

Auf der Rückseite befinden sich zwei Schalter für die Erdung unsymmetrischer Signale und den Master/Slave-Betrieb.

"Grounded/Isolated"-Schalter

Durch den Schalter „Grounded/Isolated“ werden nur die unsymmetrischen Cinch-Eingänge beeinflusst, damit die Verbindung zum Audio- oder Heimkinesystem ohne Bruppen oder sonstige Gerausche möglich ist. Mit dieser Funktion setzen sich Probleme mit der Signalerung beheben, die früfig bei Heimkinesystemen auftreten, wenn mehrere Komponenten unterscheidlicher Hersteller miteinander verbunden werden.

Bei Auslieferung des Gotham v2 befindet sich dieser Schalter in der Stellung „Isolated". Wenn Sie bei angeschlossen und eingeschalteten Systemkomponenten (aber ohne Wiedergabe von Tonmaterial), ein kontinuierliches tieffrequencyes Brummen durch den Gotham v2 horen, stellen Sie diesen Schalter auf die Position „Grounded" (geerdet) und achten Sie auf den Unterschied beim Gerauschpegel. Verwenden Sie die Schalterposition mit dem leistenden Brummen bzw. Gerausch.

WICHTIG! BITTE BEACHTEN SIE, DASS DAS ÄNDERN JEGLICHER KOMPONENTEN IM OPTIMIERENT SYSTEM (EMPFÄNGER, VERSTÄRKER, DVD-PLAYER, KABEL-ODER SATELLITENANLAGE USW.) DAS ERDUNGSPRINZIP DER SIGNALFührUNG VERÄNDERN UND EIN BRUMMEN IN IHREM ZUVOR LEISEN SYSTEM VERURSACHEN KANN. FALLS SIE EINE VORGEORDNETE KOMPONENTE IN IHREM HEIMKINOSYSTEM HINZUFÜGEN ODER ÄNDERN, MUSSEN SIE DIESE EINGANGSMODUS-EINSTELLUNG AM GOTHAM v2 SUBWOOFER FÜR EINE OPTIMALE GERÄUSCHUNTERDRÜCKUNG MÖGLICHERWEISE ÜberPRUHEN. KABEL- UND SATELLITENANlagen SIND IN DIESER HINSICH TESONSERS ANFällIG.

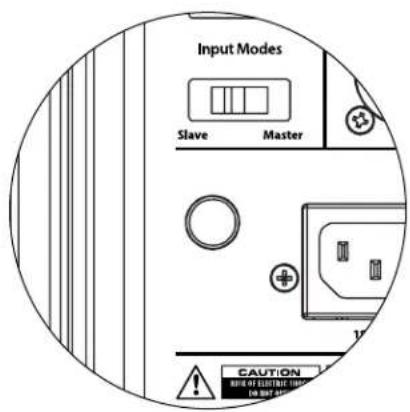

Master/Slave-Schalter

Die Gotham v2 sind so konzipiert, dass sie über eine Master/Slave-Verbindungskette problemlos mehrere Subwoofer in Ihr Heimkinosystem einbinden konnen. Mit dieser Methode konnen Sie die Signalverarbeitungsfunktionen eines Gotham v2 nutzen, um mehrere Gotham v2 im Raum zentral zu steuern. Die Master/Slave-Funkionalität ermöglich es dem D.A.R.O.-System zugem, die Wiedergabetreue einer Installation mit mehreren Subwoofern zu optimieren.

Bei Auslieferung des Gotham v2 befindet sich dieser Schalter in der Stellung "Master". Wenn Sie einen einzelnen Gotham v2 verwenden, stellen Sie den Schalter auf "Master". Sie können diesen Abschnitt anschließend ignorieren.

Wenn ihre Installation zwei oder mehr Gotham v2 umfasst, bestimmen Sie einen Gotham v2 als „Master" und alle anderen im System als „Slave"-Subwoofer über den „Master/Slave"-Schalter auf der Rückseite des Verständers eines Gotham v2. LEDs auf der Vorderseite des Gotham v2 zeigen an, ob der „Master"- oder „Slave"-Modus für einen bestimmten Subwoofer ausgewählnt ist.

Vom Gotham v2, der im „Master“-Modus betrieben wird, überträgt das „Output to Slave“-Signal jeder am Master Gotham v2 gewährte Signalverarbeitung (einschließlich der Master-Pegeleinstellung und der D.A.R.O.-Signalverarbeitung) an weitere Gotham v2, die im „Slave“-Modus betrieben werden. Die Signalverarbeitung und die Pegelregler der „Slave“-Subwoofer sind dann nicht funktionsfähig. In thisem Modus muss sich der Benutzer nicht um Pegel-, Crossover- und andere Einstellungen für die Slave-Subwoofer kümmlern.

Technische Hinweise:

• Wenn Sie die Position, Slave wahlen, werden alle benutzerdefinierten Signalverarbeitungsfunktionen und der Master-Pegelregler deaktiviert. Aus thisem Grund gibt es einige spezielle Situationen, in denen Sie weitere einen einzelnen Gotham v2 im „Slave“-Modus betreiben möchen. Wenn Sie externe Signalverarbeitung und Pegelregler verwenden, verhindert die Aktivierung des „Slave“-Modus, dass jeder die Systemparameter mit den manuellen Reglern des Gotham v2 beeinflussen kann.

WICHTIG

WICHTIG! BITTE BEACHTEN SIE DIE „SYSTEMANSCHLUSSPLANE" AUF DEN SEITEN 22-25 FÜR WEITERE INFORMATIONEN ZUR VERWENDUNG DER EIN-UND AUSGANGSANSCHLUSSE.

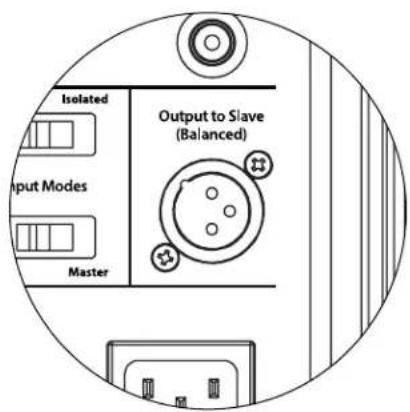

Anschluss „Output to Slave"

Wenn Sie mehr als einen Gotham v2 Subwoofer in einem Heimkinosystem betreiben, bestimmten Sie einen Gotham v2 als Master (siehe Seite 20) und leiten das Signal von ihm über diesen symmetrischen XLR-Ausgang an die anderen „Slave" Gotham v2 weiter. Das „Output to Slave" -Kabel kann an den symmetrischen XLR-Eingang „Left or Mono" des nachsten Gotham v2 angeschlossen werden. Wenn sich ein Gotham v2 im „Slave" -Modus befindet, kann sein „Output to Slave" -Anschluss verwendet werden, um Signale an weitere Gotham v2 weiterzuleiten, die im „Slave" Modus arbeiten.

Der Anschluss „Output to Slave“ ist für folgende Verwendung ausgelegt:

1) Vom „Output to Slave“-Anschluss des „Master“-Gotham v2 zum symmetrischen „Left or Mono“-XLR-Eingang des ersten „Slave“-Gotham v2.
2) Vom ersten „Output to Slave“-Anschluss des ersten „Slave“-Gotham v2 zum zweiten symmetrischen „Left or Mono“-XLR-Eingang des zweiten „Slave“-Gotham v2.
2) Vom zweiten „Output to Slave“-Anschluss des Gotham v2 zum symmetrischen „Left or Mono“-XLR-Eingang des dritten „Slave“-Gotham v2. usw. (in dieser Konfiguration können bis zu zehn Gotham v2 angeschlossen werden). Geeignete symmetrische Kabel mit XLR-Anschlüssen sind bei ihrem JL Audio-Handler erhältlich und nicht im Lieferumfang des Gotham v2 enthalten.

Technische Hinweise:

• Das „Output to Slave“-Signal überträgt die am Master-Gotham 2 ausgewählte Signalverarbeitung (einschließlich der Master-Pegeleinstellung und der D.A.R.O.-Signalverarbeitung) an weitere Gotham 2 , die im „Slave“-Modus arbeiten.
• Bei Gotham v2, die im „Slave“-Modus arbeiten, ist das „Output to Slave“-Signal eine exakte, geufferte Kopie des symmetrischen Eingangssignals, weshalb diese Methode der Signalverteilung der Verwendung von Y-Adaptern oder Splintern vorzuziehen ist.
• Verwenden Sie für die Master/Slave-Verbindung nur abgeschirmte Verbindungskabel mit hochwertigen XLR-Steckern. Verwenden Sie niemals unsymmetrische Kabel mit Adaptern.

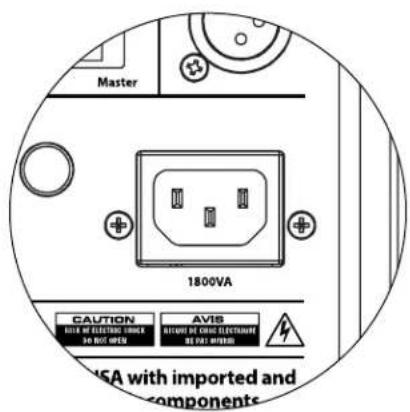

IEC-Kaltgerästecker

An die IEC-Kaltgerätebuchse wird das große dimensionierte (1,8m) Lange Netzkabel angeschlossen, das im Lieferumfang Ihres Gotham v2 Subwoofer enthalten ist. Gotham v2 Subwoofer werden in verschiedene Teilen der Welt vertrieben und sind am Netzkabel mit dem für das jeweilige Stromversorgungssystem passenden Stecker ausgestattet. Beachten Sie die Spannungsangaben sehen dem Netzanschluss und versorgen Sie den Gotham v2 ausschließlich über eine mit diesen Kennzeichnungen übereinstimmende Steckdose mit Strom. Verwenden Sie ausschließlich das zum Gotham v2 mitgelieferte Netzkabel. Weitere Informationen zum Hauptserungshalter entnehmer Sie dem Abschnitt „Fehlerbehebung" dieser Handbuchs.

Der Gotham v2 Subwoofer ist ein leistungsstarkes Gerät, das viel Strom aufnehmen kann. Wenn zu weitere andere Komponenten mit einem Gotham v2 Subwoofer an eine einzige Steckdose angeschlossen sind, besteht die Gefahr, dass bei sehr intensivem Programmmaterial der Schutzschalter ausgelost wird. Falls dies geschicht, teilen Sie den Gotham v2 und die übrigen Komponenten auf zwei Stromkreise auf. Weisen Sie für maximale Leistung jedem Gotham v2 einen eigenen Wechselstromkreis zu. Wir empfehlen einen Schutzschalter mit maximal 120 VAC / 20 Ampere oder 230 VAC / 10 Ampere.

SYSTEMANSCHLUSSPLAN 1: Ein Gotham v2 an Heimkino-Receiver oder Heimkino-Vorversteller/Prozessor

Die meisten Heimkino-Receiver und Vorverstärker/Prozessoren verfügen über einen einzelnen (Mono)-Subwoofer-Ausgang. Wenn Sie einen Mono-Subwoofer-Ausgang an Ihres Gotham v2 anschließen, können Sie nur den „Left or Mono“-Eingang des Gotham verwenden.

Für den Anschluss des Gotham v2 an Ihr Heimkinesystem stehen zwei Verbindungsarten zur Verfügung: symmetrisch (XLR-oder 1/4-Zoll-TRS-Anschluss) und unsymmetrisch (Cinch-Anschluss). Symmetrische Verbindungen bieten eine hervorragende Unterrückung von Störsignalen und gewährleisten eine ordnungsgemäß Erdung zwischen den Komponenten. Wenn Ihr Receiver oder Prozessor über symmetrische Ausgänge verfügt, empfehlen wir Ihn dringend, diese zu verwenden.

Im Anschlussplan links sind symmetrische Verbindungen als durchbezogene Linien und unsymmetrische Verbindungen gestreichelt dargestellt. Sie werden nur eine dieser Methoden zur Verbindung der Eingänge verwenden (nicht beiden).

WARNHINWEIS! SCHALTEN SIE DEN GOTHAM v2 UND ALLE ANDEREN GERÄTE IM SYSTEM AUS, BEVOR SIE ANSCHLUSSE EINRICHTEM ODER ÄNDERN!

WARNHINWEIS

SYSTEMANSCHLUSSPLAN 2: Mehrre Gotham v2s an Heimkino-Receiver oder Heimkino-Vorverträker/Prozessor

Um die Verwendung mehrerer Subwoofer in einem Heimkynosystem zu vereinfachen, verfügt der Gotham v2 über ein „Master/Slave“-Signalverteilungssystem. Dies ermöglich die Steuerung aller Gotham v2 in einem System von einem einzigen „Master“-Subwoofer aus.

Zunachst wahlen Sie einen Gotham v2 Subwoofer als „Master" über den oberen "Input Mode"-Schalter aus. In der Regel werden Sie den Gotham v2, der dem Receiver/ Vorversteller am nachsten ist, als Master bestimmmen. In einigen Fällen, z. B. wenn das Bedienfeld bestimmer Geräte schwer zuganglich ist, konnen Sie den am leichtesten zuganglichen Subwoofer als Master festlegen.

Für den Anschluss des Master Gotham v2 an Ihr Heimkinosystem stehen zwei Verbindungsarten zur Verfügung: symmetrisch (XLR- oder 1/4 Zoll-TRS-Anschluss) und unsymmetrisch (Cinch-Anschluss). Symmetrische Verbindungen bieten eine hervorragende Unterrückung von Störsignalen und gewährleisten eine ordnungsgemäß Erdung zwischen den Komponenten. Wenn Ihr Receiver oder Prozessor über symmetrische Ausgänge verfügt, empfehlen wir Ihnen dringend, diese für den Anschluss an den Gotham v2 zu verwenden, der als Master fungiert.

Im Anschlussplan links sind symmetrische Verbindungen als durchgezogene Linien und unsymmetrische Verbindungen gestrichelt dargestellt. Sie werden nur eine dieser Methoden zur Verbindung der Eingänge für den als Master bezeichneten Golham v2 verwenden (nicht beiden).

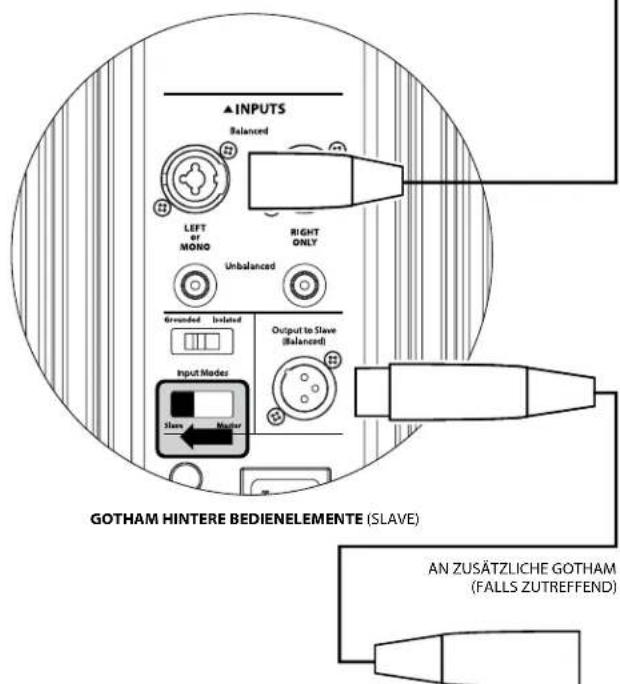

Die verbleibenden Gotham v2 im System werden über ihre oberen „Input Mode" Schalter als „Slave" Einheiten konfiguriert. Über symmetrische XLR-Kabel verbinden Sie den „Output to Slave" des Master-Gotham v2 mit dem symmetrischen „Left or Mono"-Eingang des ersten Slave-Gotham v2. Der „Output to Slave" Anschluss dieser Slave-Einheit speit den „Left or Mono" Eingang der nachsten Slave-Einheit über ein weiteres symmetrisches XI.R-Kabel. Nachfolgende Slave-Einheiten werden auf die gleiche Weise angeschlossen.

WICHTIG

Die Verbindungen zwischen „Master“ und „Slave“-Gothams und zwischen „Slave“-Gothams erfolgen AUSSCHLIESLLICH über symmetrische XLR-Kabel.

WARNHINWEIS

RECEIVER/PROZESSOR (UNSYMMETRISCHE AUSGANGE) PROZESSOR (SYMMETRISCHE AUSGANG
GOTHAM HINTERE BEDIENELEMENTE (MASTER)

WARNHINWEIS! SCHALTEN SIE DEN GOTHAM v2 UND ALLE AnderEN GERATE IM SYSTEM AUS, BEVOR SIE ANSCHLUSSE EINRICHTEN ODER ÄNDERN!

AKTIVE STEREO-FREQUENZWEICHE (SYMMETRISCHE AUSGANGE)

WARNHINWEIS! SCHALTEN SIE DEN GOTHAM v2 UND ALLE AnderEN GERÄTE IM SYSTEM AUS, BEVOR SIE ANSCHLUSSE EINRICHTEM ODER ÄNDERN!

SYSTEMANSCHLUSSPLAN3: Ein Gotham v2 in Mono fur ein Zweikanal-Audiosystem

Wenn Sie einen Gotham v2 (oder mehrere Gotham v2) in Mono an ein Zweikanal-Audiosystem anschließen, verwenden Sie sowohl die Left or Mono" als auch die RightEingänge. Die Summierschaltung am Eingang des Gotham v2 summiert die Stereosignale zu Monosignalen.

Wir empfehlen dringend, eine hochwertige aktive Frequenzweiche wie die JL Audio CR-1 zu verwenden, um die Signale Ihres Vorverstärkers aufzuteilen, bevor Sie diesen an den Gotham v2 und an den Verträker für ihre Hauptloutsprecher anschliefen. Auf diese Weise konnen Sie tiefe Frenzen aus den Signalen für die Hauptloutsprecher Herausfiltern, was zu einer besseren Leistung führt.

Wenn Sie keine aktive Frenzweiche verwenden und ihre Hauptloutsprecher über den gesamten Frenzungbereich betreiben möchten, konnen Sie die Ausgangssignale Ihres Vorverständkers anstelle der in der Abbildung gezeigten aktiven Frenzweiche mit geeigneten Y-Kabeln aufteilen.

Für den Anschluss des Gotham v2 an Ihr Zweikanal-Audiosystem stehen zwei Verbindungsarten zur Verfügung: symmetrisch (XLR- oder 1/4-ZollTRS-Anschluss) und unsymmetrisch (Cinch-Anschluss). Symmetrische Verbindungenieten eine hervorragende Unterrückung von Störsignalen und gewährleisten eine ordnungsgemäß Erdung zwischen den Komponenten. Wenn Ihr Vorversteller oder ihre aktive Freqenzweiche über symmetrische Ausgänge verfügt, empfehlen wir Ihnen dringend, diese zu verwenden.

Im Anschlussplan links sind symmetrische Verbindungen als durchbezogene Linien und unsymmetrische Verbindungen gestreichelt dargestellt. Sie werden nur eine dieser Methoden zur Verbindung der Eingänge verwenden (nicht beiden).

HINWEIS: Falls gewünscht, konnen zusätzliche Gotham v2 im „Slave"- Modus an den Gotham v2 angeschlossen werden (siehe Abbildung). Siehe „Anschlussplan 2" auf Seite 23 für eine Erläuterung der Slave-Verbindung.

WARNHINWEIS

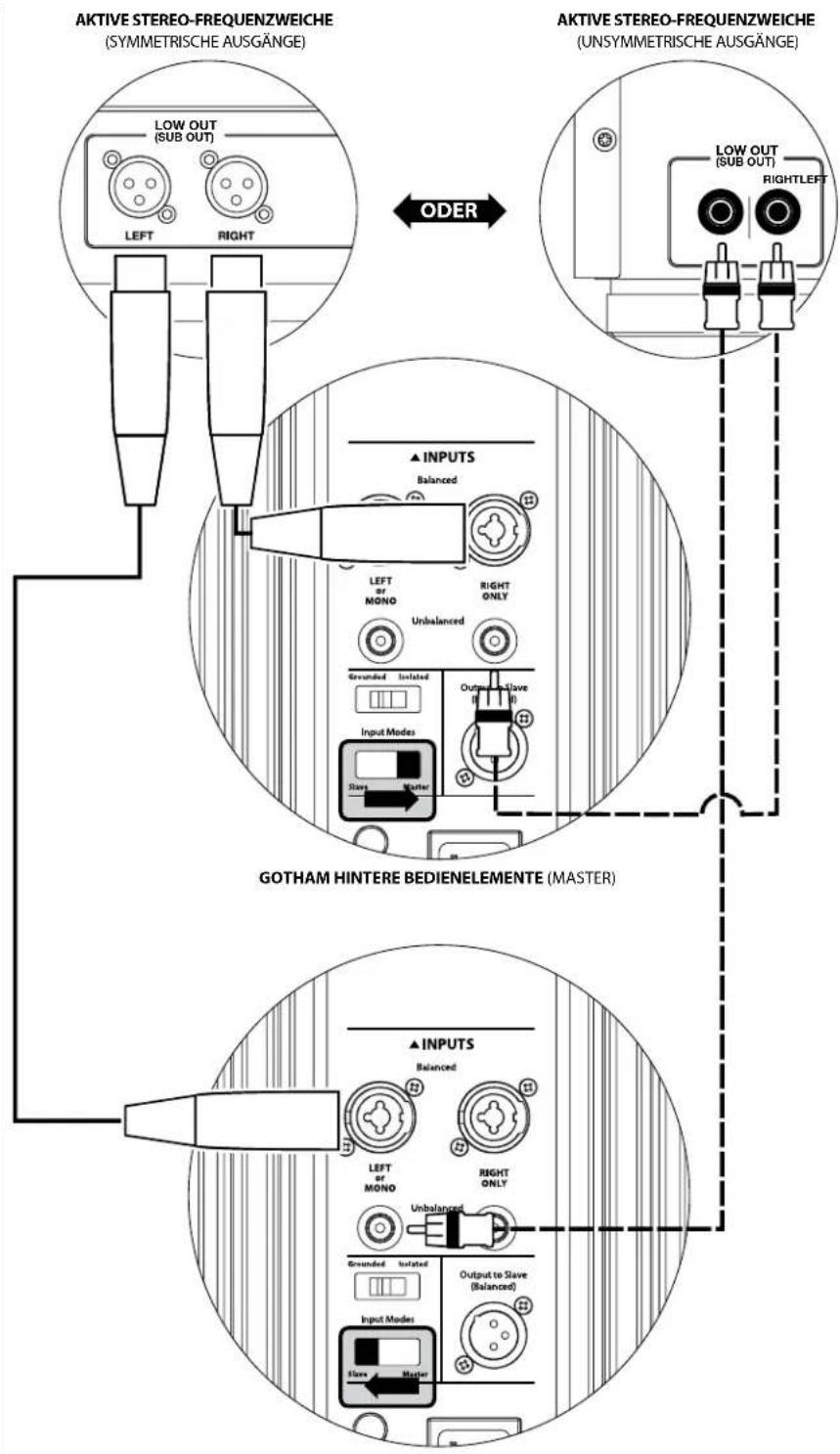

SYSTEMANSCHLUSSPLAN 4: Zwei Gotham v2 in Stereo für ein Zweikanal-Audiosystem

Wenn Sie zwei Gotham v2 in Stereo an ein Zweikanal-Audiosystem anschließen, verwenden Sie nur die „Left or Mono“-Eingänge{jedes Gotham v2. Der obere „Input Mode“-Schalter an jedem Gotham v2 wird auf die Position „Master" gestellt.

Wir empfehlen dringend, eine hochwertige aktive Frequenzweiche wie die JL Audio CR-1 zu verwenden, um die Signale Ihres Vorverstärkers aufzuteilen, bevor Sie diesen an den Gotham v2 und an den Verstärke für ihre Hauptloutsprecher anschließen. Auf diese Weise konnen Sie tiefe Frenzen aus den Signalen für die Hauptloutsprecher Herausfiltern, was zu einer besseren Leistung führt.

Wenn Sie keine aktive Frenzweiche verwenden und ihre Hauptloutsprecher über den gesamten Frenzungbereich betreiben möchten, können Sie die Ausgangssignale Ihres Vorverstärkers anstelle der in der Abbildung gezeigten aktiven Frenzweiche mit geeigneten Y-Kabeln aufteilen.

Für den Anschluss der Gotham v2 an Ihr Zweikanal-Audiosystem stehen zwei Verbindungsarten zur Verfügung: symmetrisch (XLR- oder 1/4-ZollTRS-Anschluss) und unsymmetrisch (Cinch-Anschluss). Symmetrische Verbindungenieten eine hervorragende Unterrückung von Störsignalen und gewährleisten eine ordnungsgemäß Erdung zwischen den Komponenten. Wenn Ihr Vorversteller oder ihre aktive Frequenzweiche über symmetrische Ausgänge verfügt, empfehlen wir Ihnen dringend, diese zu verwenden.

Im Anschlussplan rechts sind symmetrische Verbindungen als durchbezogene Linien und unsymmetrische Verbindungen gestreichelt darestellt. Sie werden eine dieser Methoden zur Verbind der Eingänge verwenden (nicht be

Hinweis: Falls gewünscht, konnen zusätzliche Gotham v2 im „Slave“-Modus an jeder Gotham v2 angeschlossen werden (siehe Abbildung). Siehe „Anschlussplan 2“ auf Seite 23 für eine Erläuterung der Slave-Verbindung.

WARNHINWEIS

EMPFOHLENE EINRICHTUNGSSCHRITTE

1) Vorbereitung auf die Einrichtung: 26-27
2) Pegeleinstellung: 28
3) Polaritäts-/Phaseneinstellung: 28
4) Aufstellorte ausprobieren: 28
5) D.A.R.O. anwenden: 29-30
6) E.L.F. Trim einstellen: 30

VORBEREITUNG AUF DIE EINRICHTUNG:

Bitte bestätigten Sie die folgenden Systemeinstellungen, bevor sie mit der Einrichtung beginnen. Dadurch werden ein neutraler Startpunkt und eine sachgemäß Einrichtung Ihres Subwoofer-Systems sichergestellt.

Einstellungen an Ihr Heimkino-Receiver oder Vorversteller/Prozessor:

Bevor Sie mit der Einrichtung Ihres Gotham v2 Subwoofer-Systems beginnen, empfehlen wir Ihnen, ihren Receiver oder Vorversteller/Prozessor wie folgt einzustellen (bitte schalten Sie alle Gotham v2 im System über deren Netzschalter an der Vorderseite aus, bevor Sie diese Einstellungen vornehmen):

1. Lautsprechergroße

Stellen Sie alle Hochfrequenzlautsprecher im Lautsprecher-Setup-Menu Ihres Receivers oder Vorverstärkers/Prozessors auf „klein“ mit einem Übergangspunkt von 80Hz ein. Dadurch werden ALLE Basse an die Gotham v2 gesendet.

2. Lautsprecherabstand

Stellen Sie alle Laufsprecherabstände, einschließlich Subwoofer-Abstand, im Laufsprecher-Setup-Menü auf den Haupthörplatz ein. Verwenden Sie zur Bestimmung dieser Abstände ein Maßband (zeitliche Kohärenz ist wichtig). Bei Verwendung mehrerer Gotham v2 Subwoofer sollen der durchschnittliche Abstand zum Haupthörplatz berechnet und dieser Wert zur Einstellung des Subwoofer-Abstands eingesetzt werden.

3. Subwoofer-Pegel

Stellen Sie den Subwoofer-Pegel im Receiver oder Vorverständärer/Prozessor auf 0^ oder die mittlere Position ein.

4. Klangregler/Equalizer

Stellen Sie alle Klangregler auf 0^ und deaktivieren. Sie alle Equalizer-Funktionen.

Einstellungen an Ihrm Prozessor mit aktivem Crossover oder Bassmanagement:

Bei Verwendung eines Prozessors mit aktivem Crossover oder Bassmanagement empfehlen wir, diesen vor der Einrichtung Ihres Gotham v2 Subwoofer-Systems wie folgt einzustellen (bitte schalten Sie alle Gotham v2 Subwoofer im System aus, bevor Sie diese Einstellungen vornehmen):

1. Tiefpassfilterfrequenz

Wahlen Sie eine Tiefpassfilterfrequenz von 80Hz (24 dB/Oktave Flankensteilheit)

2. Hochpassfilterfrequenz

Wahlen Sie eine Hochpassfilterfrequenz von 80Hz (24 dB/Oktave Flankensteilheit)

3. Tiefpass-Ausgangspegel (Subwoofer)

Stellen Sie den Subwoofer-Ausgangspegel auf „0° oder die mittlere Position.

Auf der Frontplatte des Gotham v2:

Bitte schalten Sie den Heimkino-Receiver oder Vorversteller/Prozessor aus, um diese Einstellungen vorzunehmen.

1. „Power“-Schalter

Stellen Sie den „Power“-Schalter{jedes Gotham v2 in die Position „On“.

1. Lights"Schalter

Stellen Sie den „Lights“-Schalter jeder Gotham v2 in die Position „On“. Wenn auf der Vorderseite keine Beleuchtung zu sehen ist, haben Sie möglicherweise vergessen, den Gotham v2 anzuschreiben, oder es liegt ein Problem mit dem Stromkreis vor.

1. „Input Mode“-Anzeigeleuchten

Wenn Sie einen einzelnen Gotham v2 verwenden, vergewissern Sie sich, dass dessen „Input Mode“-Anzeigeleuche auf der Position „Master“ steht. Falls nicht, müssen Sie den linken „Input Mode“-Schalter auf der Rückseite des Gotham v2 betätigten. Wenn Sie mehrere Gotham v2 in einer Master/Slave-Konfiguration verwenden, vergewissern Sie sich, dass der Subwoofer, der direkt an ihren Receiver oder Vorverträger/ Prozessor angeschlossen ist, „Master“ auf seiner „Input Mode“-Leuche anziegt und dass alle anderen Subwoofer „Slave“ auf ihrer „Input Mode“-Leuche anziegen. Falls nicht,.musten Sie die linken „Input Mode“-Schalter auf der Rückseite der Gotham v2 betätigten.

1. „Level Mode“-Schalter

Stellen Sie den „Level Mode“-Schalter des Gotham v2 auf die Position „REF“.

1. "LP Filter"-Schalter

Stellen Sie den „LP Filter“-Schalter Ihres Master Gotham v2 auf “OFF“, wenn Ihr Heimkino-Receiver/Prozessor das Bassmanagement übernimmt (Loutsprecher auf „klein“ eingestellt) oder wenn Sie einen externen Crossover bzw. Bassmanagementprozessor verwenden. Wenn nicht, wahlen Sie die Position „12 dB".

1. "LP Freq. (Hz)"-Regler

Drehen Sie den „LP Freq.“-Knopf. Regler auf die Position ,80Hz^

1. Regler ,e.l.f. trim (dB)

Drehen Sie den Regler „e.l.f. trim“ auf „0“.

1. Schalter „Polarity“

Stellen Sie den Schalter „Polarity“ auf „0“.

1. "phase (deg.)" - Regler

Drehen Sie den „phase“-Regler auf „0° Grad

Drucken Sie den D.A.R.O.-Defeat-Schalter, so dass das rote Licht des Schalters leuchtet.

EMPFOHLENE EINRICHTUNGSSCHRITTE (Fortsetzung) Einrichtung des Subwoofer-Systems:

Sobald Sie die Regler an Ihr hem Heimkino-Receiver oder Vorverstärker/ Prozessor eingestellt und die auf den Seiten 26 und 27empfohlenen Einstellungen am Gotham v2 vorgenommen haben, konnen Sie mit der Einrichtung Ihres Gotham v2 beginnen, um optimale Leistung zu erzielen.

1. Pegeleinstellung

Bei vertrauter Musik bzw. Filmen mit tiefen Bässen stellen Sie den Subwoofer-Pegel mit dem Subwoofer-Pegelregler Ihres Receivers oder Vorverstärkers/Prozessors so ein, dass er mit den anderen Lautsprechnern harmoniert. Diese Methode ist sicherer vor Eingriffen als die Verwendung des „Master Level“-Reglers des Gotham v2 (denken Sie an Kleinkinder oder neugierige Besucher).

In dem unwahrscheinlichen Fall, dass der Subwoofer-Level-Regler Ihrches Receivers oder Vorverstärkers/Prozessors nicht ausreichend auf den Pegel des Gotham v2 abgestimmter werden kann, muss der Regler wieder auf 0^ gestellt werden. Stellen Sie dann den „Level Mode“-Schalter des Gotham v2 auf „Variable“ und verwenden Sie den „Master Level“-Regler, um den Pegel des Subwoofer mit den anderen Lautsprechnern abzustimmen, wobei 0^ als Referenzpunkt dient (REF-Modus-Verstärkung und variable 0^ -Verstärkung sind identisch). NOTIEREN SIE SICH DIESE EINSTELLUNG FÜR EINE SPÄTERE VERWENDUNG.

Detaillierte Informationen zu den Pegeleinstellungen Ihres Gotham v2 finden Sie in den Abschnitten „Level Mode" und „Master Level" auf den Seiten 15 - 16 diesen Handbuchs.

2. Polaritäts- und Phaseneinstellung

Esisthafighilfreich,diseseRegler von einerzweiten Personbedienenzulassen,damitSieVeränderungen leicht vomHaupthorplatzausbeurteilenkonnen.

Hören Sie sich vertrautes Ausgangsmaterial (vorzugsweise Musik mit guter Wiedergabe von oberen und mittleren Büssen) an, stellen Sie den „Polarity“-Schalter von „0° auf „180° und achten Sie auf Unterschiede. Die korrekte Einstellung klingt bei kräftigen hohen Büssen und hoher Artikulation am tatsächlichen. Wahlen Sie „0°, wenn beide ähnlich klingen.

Wenn die Polarität korrekt eingestellt ist, sollen den Sie die gleiche Musik mit verschiedenen „Phase“-Einstellungen abspielen und die Einstellung wahlen, bei der die Wiedergabe von hohen und mittleren Bässen noch weiter verstarkt wird. Stellen Sie den Regler auf „0“, wenn Sie keinen Unterschied horen können.

3. Probieren Sie ggf. andere Aufstellorte für den Subwoofer aus.

Sobald Sie mit der grundlegenden Leistung Ihres Subwoofoers zufrieden sind, konnen Sie zum nachsten Schritt übergeben. Wenn nicht, empfehlen wir Ihnen, mit der Position Ihres Subwoofoers zu experimentieren, bis Sie mit der grundlegenden Leistung zufrieden sind. Das Experimentieren mit dem Standort ist der SCHLUSSEL zu einem System mit übbregendem Klang. Wenn der Subwoofer um ca. 1 Meter verschoben wird, kann dies bereits eine bedeutende Auswirkung auf die Gleichmäßigkeit der Basse haben. Drehen Sie bei jeder neuen Position die „Polarity“-und „phase“-Regler zunachst auf „0" und wiederholen Sie die Einrichtung beginnend bei Schritt 1.

WICHTIG! NOTIEREN SIE SICH ALLE IN SCHRITT 1-3 VORGENOMMENEN EINSTELLUNGEN FÜR ZUKUNFTIGE REFERENZZWECKE.

WICHTIG

WICHTIGI STELEN SIE SICHER, DASS DER RAUM WAHREND DER D.A.R.O. KALIBRIERUNG ABSOLUT LEISE IST! SCHALTEN SIE ALLE LAUTEN GERATE IN DER NAHE DES HORRAUMS AUS (GESCHIRRSPUER, WASCHMASCHINEN USW.) ES IST BESONDERS WICHTIG, DASS KLIMAANLAGEN ODER WARMEPUMPEN WAHREND DER KALIBRIERUNG AUSGESCHALTET WERDEN. KLIMAANLAGEN MIT ZWANGSBELUFTUNG KONNEN MAssige GERAuschPEGEL VON 15-20 HZ ERZEUGEN, DIE DIE KALIBRIERUNG STÖREN.

4. Anwendung der digitalen automatischen Raumoptimierung (D.A.R.O.)

Sie sind nun in der Lage, die Leistungsfähigkeit des exklusiven Digital Automatic Room Optimization (D.A.R.O.)-Systems von JL Audio zu nutzen. Dieses System misst den Frequenzgang des Subwoofer an Ihr primären Horplatz undwendet einen leistungsstarken 18-Band-Equalizer an, um die durch Raummoden verursachten Spitzen zu zahmen, was zu einer ausgegliecheneren, praziseren Basswiedergabe führt. Wenn Sie mehrere Gotham v2 in einer Master/Slave-Konfiguration verwenden, müssen Sie sich nur mit dem als „Master" festgelegten Subwoofer beschäftigen, um die D.A.R.O.-Kalibrierung fur das gesamte Subwoofer-System durchzufahren. Beachten Sie, dass die gesamte Signalverarbeitung auf der Frontplatte während der D.A.R.O.-Kalibrierung deaktiviert wird, unabhängig von den Reglereinstellungen. Der Normalbetrieb wird wiederhergestellt, sobald die Kalibrierung abgeschlossen ist.

a) Stellen Sie den Netzschalter auf die Position „ON“ und vergewissern Sie sich, dass die Anzeigeleuchten des Gotham v2 über den Schalter „Lights“ auf „ON“ gestellt sind.
b) Nehmen Sie das Kalibrierungsmikrofon aus der Schutzhülle und schreiben Sie das Kabel an die Mini-XLR-Buchse auf dem Bedienfeld des Gotham v2 an.

HINWEIS: Die D.A.R.O. Kalibrierung ist nur möglich, wenn das mitgelieferte JL Audio Testmikrofon an der Vorderseite des Gotham v2 angeschlossen ist. Die Funktion „Calibrate" ist deaktiviert, wenn kein Mikrofon angeschlossen ist, um einen versehentlichen Verlust der Einstellungen zu verhindern.

c) Schlieben Sie das Mikrofon an das andere Ende des Mikrofonkabels an und platzieren Sie das Mikrofon vorübergehend auf dem primären Hörplatz. Wenn Sie einen Mikrofonständer haben, konnen Sie das Mikrofon in Kopf/howe aufstellen und auf dem primären Hörplatz positionieren.
d) Drücken Sie auf dem Bedienfeld des Gotham v2 die Taste „Calibrate". Das grüne Licht auf der „Calibrate“-Taste blinkt langsam und zeit damit an, dass die Kalibrierung in 5 Sekunden beginnnt.
e) Kehren Sie innerhalb von 5 Sekunden nach dem Drücken der Taste „Calibrate" zu Ihr premären Hörplatz zurück und halten Sie das Mikrofon in Ihrer normalen, sitzenden Position ungebahr auf Höhe ihrer Ohren.
f) Über den Gotham v2 wird eine Schallsequenz abgespielt, die wie statisches Rauschen klingt. Die Sequenz dauert ungebärn 3 Minuten. Wahrend diesen Vorgangs führt das D.A.R.O.-Systeme eine Frenzeuggangmessung anihrem Sitzplatz durch und korrigiert die gefundenen Probleme. Das D.A.R.O.- System kompensiert auch eventuelle Pegelunterschiede vor und nach der Kalibrierung, so dass Ihr Gotham v2 nach dem Kalibrierungsprozess eine ähnliche wahrgenommene Lautstärke aufweist. Wenn die D.A.R.O.- Kalibrierung abgeschlossen ist, leuchtet die Taste „Calibrate" auf und bleibt an, um eine erfolgreiche Kalibrierung anzuzeigen.

Wenn Sie eine neue Kalibrierung durchführten möchten, wiederholen Sie einfach die obigen Schritte.

Um die D.A.R.O.-Einstellungen zu loschen (d. h. sie auf Null zusammen) und die Kalibrieranzeige auszuschalten, halten Sie die Demo-Taste gedrückt und drücken Sie dann die Defeat-Taste.itte beachten Sie, dass Sie diese Tastenfolge schnell ausführten müssen. Wenn Sie die Demo-Taste länger als 2 Sekunden gedrückt halten, ohne die Defeat-Taste zu berühren, werden die Demo-Tone gestartet. Sollte dies der Fall sein, warten Sie einfach, bis die Demosequenz beendet ist, und versuchen Sie es erneut. Sie konnen eine neue Kalibrierung durchführung, indem Sie das oben beschriebene Verfahren befolgen.

WICHTI! WENN SIE IHREN GOTHAM v2 ODER IHREN PRIMÄREN HÖRPLATZ IN ZUKUNFT VERLEGEN, MÜSSEN SIE D.A.R.O. ERNEUT AUSFühREN. EINE BESTIMME KALIBRIERUNG IST EINZIGARTIG FÜR EINE BESTIMME KOMBINATION AUS SUBWOOFERPOSITION UND HÖRSITZPOSITION. FOLGEN SIE EINFACH DEN OBIGEN SCHRITTEN, UM EINE NEUE KALIBRIERKURVE ZU ERSTELLEN.

Verwenden Sie den „e.l.f. trim“-Regler, um die Tiefstbasswiedergabe des Gotham v2 einzustellen. Diese Regler ermöglich eine Absenkung um -12 dB oder eine Anhebung um +3 dB bei 24 Hertz und ist weitere nutzlich, wenn ein (oder zwei) Gotham v2 in einem kleinen bis mittelgroßen Heimkino verwendet werden. Da Kleinere geschlossene Räume dazu neigen, den Pegel der tiefsten Bassfrequenzen anzuheiten, konnen Kleinere Heimkinos von der starken Tiefbassausgabe des Gotham v2 Subwoofer überwärtigt werden. Dies kann im unteren Bassbereich einen „zu satten“ oder „aufgebläten“ Findruck erzeugen. Drehen Sie den „e.l.f. trim“-Regler herunter, um den Tiefstbasspegel zu reduzieren und diesen Zustand zu entscharfen. Experimentieren Sie ruhig und horen Sie sich eine Vielzahl anspruchsvoller Aufnahmen an, bis Sie die Beste Lösung für ihren Raum und ihren Geschmack befinden haben.

Ihr Gotham v2 ist jetzt für die optimale Basswiedergabe an Ihrem Hörplatz optimiert. Herzlichen Glückwunsch!

WICHTIG

HAUFIG GESTELLTE FRAGEN

Darf ich etwas auf unseren Subwoofer stellen?

Wir empfehlen, keine Gegenstände auf das Subwoofer-Gehäuse zu stellen, da diese vibrieren und so unerwünschte Gerausche sowie mögliche Schäden an der Oberfläche verursachen können. Unter keinen Umständen darf ein Gegenstand, der Flüssigkeit enthalt, auf das Gehäuse des Gotham v2 gestellt werden.

Ist der Gotham v2 magnetisch abgeschirmt?

Gotham v2 Subwoofer sind nicht magnetisch abgeschirmt. Um magnetische Verzerrungen bei bestimmen Fernsehgräten zu vermeiden, stellen Sie den Gotham v2 mindestens 1 bis 1,5m von Ihr dem Bildschirm entfernrt auf. Wenn Sie auf dem Bild Farbveränderungen feststellen, platzieren Sie den Subwoofer weiter weg, bis diese verschwinden.

Wird meine Stromrechnung steigen, wenn ich den Gotham v2 im „Auto“-Modus belasse?

Im „Auto“-Modus wird der Veränder des Gotham v2 nur dann eingeschaltet, wenn ein deutliches Signal an den Eingangen erkannt wird. Im Low-Power-Standby bleiben nur die nötigsten Stromkreise eingeschaltet, die unerhebliche Mengen Strom verbrauchen (weniger als 5 Watt).

Sollte ich den Subwoofer bei einem Gewitter oder längerer Abwesenheit vom Netz trennen?

JA. Bei (oder vor) einem Gewitter sollenn Sie ihren Gotham v2 vom Netz trennen. Dadurch werden möglich Schaden durch Spannungsspitzen oder Blitzeinschlag verhindert. In einem solchen Fall sollenn alle Audio- und Videokomponenten vom Stromnetz getrennt werden. Wenn Sie mehrere Tage lang nicht zu Hause sind, sollenn Sie ihre Heimkino-Komponenten vom Stromnetz trennen, um Schaden durch unerwartete Stürme oder Netzstörungen zu vermeiden.

Entfernen Sie den Staub vom Gehäuse des Gotham v2 Subwoofer mit einem sauberen, weichen Mikrofasertuch oder einem Staubwedel. Mikrofasertücher sind u. a. Dort erhältlich, wo Automobilzubehör verkauf wird.

Leichte Verschmutzungen konnen in der Regel mit einem sauberen Mikrofasertuch abgewischt werden. Für hartnäckigere Flecken polieren und schützen Sie die Oberfläche mit einem hochwertigen Autowachs und einem Mikrofasertuch, die beiden überall Dort erhältlich sind, wo Autozubehör verkauft wird. Wir empfehlen „NXT Tech Wax" und Mikrofasertücher von Meguiar.

Verwenden Sie niemals ein Poliermittel mit aggressiven Lösungsmittel oder Schleifkörpern, da diese die Oberfläche dauerhaft beschädigen konnen. Verwenden Sie für den Gotham v2 niemals Möbelpolitur oder Produkte auf Ölbasis. Verwenden Sie für den Gotham v2 niemals Lösungsmittel oder aggressive Reinigungsmittel. Testen Sie das Reinigungsmittel im Zweifelsfall an der Unterseite des Gehäuses und warten Sie eine Tage ab, bevor Sie es für sichbare Gehäuseteile anwenden.

FEHLERBEHEBUNG

Aus dem Subwoofer kommt kein Ton.

1. Vergewissern Sie sich, dass der Gotham v2 angeschlossen und eingeschaltet ist und dass die Beleuchtung auf der Vorderseite auf „On“ eingestellt wurde. Wenn sich die Beleuchtung nicht einschaltet, überprüfen Sie den Schutzschalter der jeweiligen Steckdose oder schlieben Sie den Gotham v2 an eine andere Steckdose an. Wenn ihre Steckdose Strom hat, aber die LEDs noch immer nicht leuchten, müssen Sie die Hauptnetzserhigung des Gotham v2 überprüfen und ggf. austauschen. Siehe Abschnitt „Hauptsticherungshalter“ auf der nachsten Seite.
2. Testen Sie den Subwoofer, indem Sie die DEMO-Taste an der Vorderseite drücken – wenn der Subwoofer Demotone ausgibt, ist die interne Schaltung des Subwoofoers in Ordnung und es liegt wahrscheinlich ein Eingangssproblem vor. Überprüfen Sie die Eingangskabelverbindungen am Gotham v2 und am Receiver/Preamp/Prozessor.
3. Stellen Sie sicher, dass die Subwoofer-Einstellungen Ihres Receivers nicht geändert wurden.
4. Wenn ihre anderen Lautsprecher Ton wiedergeben, aber der Gotham v2 nicht, tauschen Sie das Kabel aus, das den Gotham v2 mit dem System verbindet.
5. Wenn das Problem weiterhin besteht, wenden Sie sich an ihren Handler oder den technischen Support von JL Audio.

Der Basspegel hat sich geändert.

1. Stellen Sie sichere, dass die Pegeleinstellungen (am Gotham v2 und an Ihrem Receiver/Vorversteller/Prozessor) nicht geändert wurden.
2. Wenn Sie den „Master Level“-Regler des Gotham v2 zur Einstellung des Subwoofer-Pegels verwenden, vergewissem Sie sich, dass der „Level Mode“-Schalter auf „Variable“ eingestellt ist.
3. Überprüfen Sie die Position des ELF-Trim-Reglers.

Gotham v2 gibt Brummen oder andere ungewöhnliche Gerausche aus

1. Siehe Abschnitt zum Eingangsmodus auf Seite 20但这es Handbuch, vor allem, wenn vorgeschaltete Komponenten, Kabel usw. vor Kurzem ausgetaucht wurden.
2. Schalten Sie den Gotham v2 aus, trennen Sie alle Eingangs- und Ausgangssignalkabel und schalten Sie den Gotham v2 dann wieder ein. Wenn das Gerausch verschwunden ist, wird es an einer anderen Stelle in Ihr System verursicht.

Bass klingt, matschig and zu schwer.

1. Versuchen Sie, den 24-Hertz-Pegel mit dem "e.l.f. trim"-Regler zu verringern. Matschige Basse konnen manchmal durch eine zu hohe Niederfrequenzausgabe in einem mittelgroßen Raum verursacht werden.
2. Verringern Sie den Gesamtpegel des Subwooferers.
3. Überprüfen Sie die Subwoofer-Einstellungen Ihres Receivers.
4. Probieren Sie einen anderen Subwoofer-Standort oder einen anderen Haupthörplatz aus. Die Änderung einer der beiden Standorte kann eine GROSSE Auswirkung auf den Klang Ihres Systems haben. Siehe Abschnittte zum Aufstellbereich auf Seite 6-10这点 Handbuchs.

FEHLERBEHEBUNG - Fortsetzung

Beim D.A.R.O. Kalibrierungsversuch blinkt die Kalibrieranzeige

1. Wenn das mitgelieferte JL Audio-Mikrofon nicht richtig in die Buchse an der Vorderseite eingesteckt ist, schlägt die Kalibrierung fehl und die grüne Kalibrieranzeige blinkt schnell. Die Kalibrierung erfolgt NUR, wenn das JL Audio-Mikrofon angeschlossen ist. Wenn Sie ein anderes Mikrofon anschließen, schlägt die Kalibrierung fehl. Beenden Sie das Blinken der Kalibrieranzeige, indem Sie die Taste „Calibrate" erneut drucken.
2. Wenn die Kalibrierung bei ordnungsgemäß angeschlossen JL Audio-Mikrofon fehlschlagt, blinking die grüne Kalibrieranzeige langsam. Testen Sie die Mikrofon- und Kabelverbindungen und versuchen Sie erneut, die Kalibrierung durchzuführen. Wenn die Kalibrierung nach deniben genommen Schritten fehlschlagt, ist möglicherweise das Mikrofon oder das Mikrofonkabel defekt. Kontaktieren Sie den technischen Kundendienst von JL Audio Home.

Ihr Gotham v2 ist außerhalb des Hauses deutlich zu horen.

1. Überprüfen Sie die „Master Level“-Einstellung am Gotham v2 oder am Heimkino-Receiver/Vorversteller/Prozessor.
2. Erkundigen Sie sich bei Ihr dem Audio-Handler nach Möglichkeit zur Schallisolierung.
3. Stellen Sie den Gotham v2 nicht in der Nähe von Fenstern auf.

HAUPTSICHERUNGSHALTER

Die Abdeckung des Hauptssicherungshalters befindet sich an der Rückseite, neben der Buchse für das Netzkabel. Diese keine federbelastete Kappe kann abgenommen werden, um die Hauptnetzschierung inspi Zienden oder austauschen zu konnen. Wenn ihre Steckdose Strom fuhrt, aber die LEDs des Gotham v2 nicht leuchten, ist möglichwerise die Hauptnetzschierung durchgebrannt.

Ausbau: Ziehen Sie das Netzkabel des Subwoofoers ab. Stecken Sie einen klinen Schlitzschraubendreher in den Schlitz der Kappe und drehen Sie ihn langsam gegen den Uhrzeigersinn, bis der Sicherungshalter herausgenommen werden kann. Nun kann die Sicherung inspi Ziert und ggf. ersetzt werden. Die Sicherungswerte fur Ihr Gotham v2 Modell finden Sie in der nachfolgenden Tabelle.

Wiedereinbau - Beachten Sie, dass das Gehäuse des Sicherungshalters prazise ausgerichtet werden muss, um formschlüssig in die Öffnung zu passen. Führn Sie den Sicherungshalter in die Öffnung ein und drehen Sieihn vorsichtig im Uhrzeigersinn (ca. 1/8-Drehung), um他们在一nrasten zu halten. Drücken Sie auf die Kappe und fahren Sie, wie die Feder zusammengedrückt wird, um die richtige Position zu finden. Schließen Sie das Netzkabel wieder an.

Wenn die Ersatzsicherung unmittelbar nach dem Austausch einer Sicherung durchbrennt, muss der Verstärker des Subwoofer es eventuell repariert werden.itte wenden Sie sich an ihren autorisierten JL Audio-Fachhandler oder Lieferanten.

Sicherungswerte, nur 120-V-Modele
Modell Sicherungstyp Sicherungsgröße
g213 (120 V) 0,25 x 1,25 Zoll, flink 15 A, 250 V

Sicherungswerte, nur 240-V-Modele
Modell Sicherungstyp Sicherungsgröße
g213 (240V) 5 x 20 mm, flink 10 A, 250 V

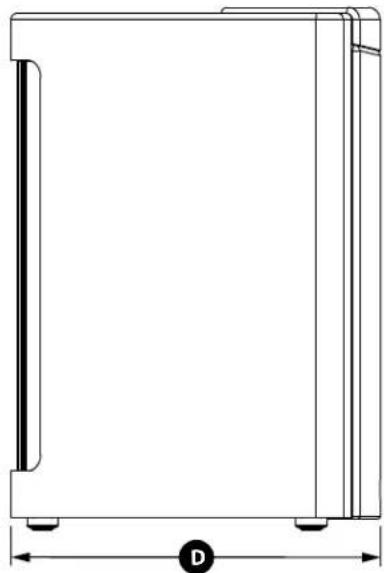

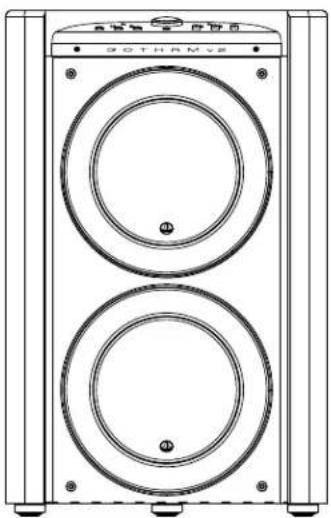

GOTHAM.v2

FRONT

SEITE MIT GITTER RÜCKSEITE

UNTERSEITEOBERSEITE

Technische Daten	g213v2 Gotham Helm-Subwoofer
Gehäusetyp:	Geschlüssen, mit nicht parallelen Wändern
Treiber:	iwin 13,5 Zoll (Nerndurchmesser)
Frequenzgang (reflexionsfrei):	19-112 Hz (±1,5dB) 3 dB bei 17,5 Hz/120 Hz -10 dB bei 14 Hz/150 Hz
Effektive Abstrahlfläche:	214,70 (0,1366 m³)
Luftverträgung:	773 Kubikzoll (12,7 Liter)
Verträgerleistung:	4500 Well Kurzzeit-RMS
Abmessungen: (H) Höhe x (B) Breite x (T) Tiefel lõhenabmessungen einschließlich Füsse.	34,13 x 21,50 x 24,00 Zoll 867 mm x 548 mm x 610 mm
Nettogewicht:	360 lbs. (163 kg)
Gehäuseausführung:	Hochglanz Schwarz

"JL Audio", "Gotham" und das JL Audio-Logo sind eingetragene Warenzeichen von JL Audio, Inc.

©2022 JL Audio, Inc. - Weitere Informationen finden Sie online unter www.jlaudio.com. Die gezeiten Produktblider dieren nur zur Veranschaulichung und konnen vom tatsächlichen Produkt abweichen. Aufgrund der Weiterentwicklung der Produkte konnen alle technischen Daten ohne Ankündigung geändert werden.

w w . j l a u d i o . c o m

10369 North Commerce Parkway · Miramar, Florida · 33025 · USA

MERKMALE

UnsymmetrischeEingänge:

Stereo oder Mono (zwei Cinch-Buchsen)

SymmetrischeEingänge:

Stereo oder Mono (zwei XLR-Buchsen)

Ausgang zum Slave: Symmetrisch (ein XLR-Stecker)

Eingangsmodus:

Master oder Slave

Pegel-Modus: Referenz (feste Verstärkung) oder variabel von voller Stummschaltung bis +15 dB über Referenzverstärkung

Betriebsmodus:

Aus, Ein oder automatische Signalerkennung

Beleuchtungsmodus: Aus, Ein oder Dimmen

Tiefpassfiltermodus:

Aus, 12 dB pro Oktave oder 24 dB pro Oktave

Grenzfrequency des Tiefpassfilters: Variabel von 30Hz - 130Hz

Polarität:

0 oder 180 Grad

Phase:

Variabel von 0 - 270 Grad

E.L.F. Trim:

Variabel von -12 dB bis +3 dB bei 24 Hz

Automatischer, digitaler 18-Band-Equalizer mit integriertem Kalibrierungsmikrofon in Laborqualität, abschaltbar.

JL AUDIO.

Subwoofer alimentato Gotham v2

g213v2
