Caractéristiques techniques	Haut-parleur de grave actif, double 13,5 pouces, puissance de 2000 W RMS, réponse en fréquence de 12 Hz à 200 Hz.
Utilisation	Conçu pour une utilisation dans des systèmes audio haut de gamme, idéal pour les home cinémas et les installations audiophiles.
Maintenance et réparation	Vérifiez régulièrement les connexions et nettoyez le haut-parleur avec un chiffon doux. Pour les réparations, contacter un service agréé.
Sécurité	Évitez l'exposition à l'humidité, ne pas dépasser la puissance recommandée pour éviter d'endommager l'appareil.
Informations générales	Garantie limitée de 2 ans, poids de 68 kg, dimensions de 61 x 61 x 61 cm, finition en bois de haute qualité.

FOIRE AUX QUESTIONS - Gotham g213 v2 JL Audio

Comment connecter le JL Audio Gotham g213 v2 à mon système audio ?

Utilisez des câbles RCA pour connecter le subwoofer à votre récepteur ou amplificateur. Assurez-vous que le subwoofer est correctement alimenté et que les réglages de votre récepteur sont configurés pour reconnaître le subwoofer.

Quels sont les réglages recommandés pour optimiser le son du Gotham g213 v2 ?

Pour une performance optimale, réglez le filtre passe-bas entre 80 et 100 Hz, et ajustez le niveau de gain en fonction de l'acoustique de votre pièce pour éviter les distorsions.

Mon subwoofer ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Assurez-vous également que le bouton d'alimentation est en position 'ON' et que le fusible interne n'est pas grillé.

Comment savoir si le JL Audio Gotham g213 v2 est en panne ?

Écoutez des bruits inhabituels, vérifiez les connexions et les réglages. Si vous n'obtenez aucun son et que toutes les connexions semblent bonnes, contactez le service client pour un diagnostic plus approfondi.

Quels types de câbles sont recommandés pour le JL Audio Gotham g213 v2 ?

Il est recommandé d'utiliser des câbles RCA de qualité pour la connexion audio et un câble d'alimentation de type CEE 7/7 pour l'alimentation électrique afin d'assurer une performance maximale.

Peut-on utiliser le JL Audio Gotham g213 v2 dans une petite pièce ?

Oui, le Gotham g213 v2 peut être utilisé dans une petite pièce, mais il est conseillé de régler le niveau de gain pour éviter une surcharge sonore et d'utiliser des panneaux acoustiques pour contrôler les réflexions sonores.

Comment nettoyer le JL Audio Gotham g213 v2 ?

Utilisez un chiffon doux et sec pour nettoyer la surface extérieure. Évitez les produits chimiques agressifs ou les nettoyants liquides qui pourraient endommager la finition.

Quelle est la garantie du JL Audio Gotham g213 v2 ?

Le JL Audio Gotham g213 v2 est couvert par une garantie limitée de 2 ans contre tout défaut de fabrication. Conservez votre preuve d'achat pour toute réclamation.

MODE D'EMPLOI Gotham g213 v2 JL Audio

Subwoofer amplifié Gotham v2

g213v2

Manuel de l'utilisateur

INSTRUCTIONS IMPORTANTES SUR LA SECURITE

AVERTISSEMENT:POUR REDUIRE TOUT RISQUE D'INCENDIE OU DE CHOC ELECTRIQUE,N'EXPOSEZ PAS CE PRODUIT A LA PLUIE OU L'HUMIDITE.

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE NE PAS OUVIR

ATTENTION: POUR RÉDUIRE LES RISQUES DE CHOC ÉLECTRIQUE, NE RETIREZ PAS LE Cache. AUCUNE PIECE INTERNE RÉPARABLE PAR L'UTILISATEUR. CONFIEZ LES RÉPARATIONS À DES TECHNICIENS QUALIFIÉS.

1. Lire les instructions - Lisez toutes les instructions relatives à la sécurité et à l'utilisation avant de faire fonctionner le subwoofer.
2. Conserver les instructions - Conservez les instructions relatives à la sécurité et à l'utilisation afin de pouvoir les consulter ultérieurement.
3. Tenir compte des avertissements - Respectez tous les avertissements indiqués sur le subwoofer et dans le manuel d'utilisation.
4. Suivre les instructions - Toutes les instructions de fonctionnement et d'utilisation doivent être suivies.
5. Eau et humidité - Le subwoofer NE DOIT PAS est utilisé à proximé d'une source d'eau, telle qu'une baignoire, un lavabo, un évier, un lave-linge, dans un sous-sol humide, pres d'une piscine, etc.
6. Ventilation - Le subwoofer doit être place de sorte que son emplacement ou sa position ne nausea pas à une bonne ventilation. Par exemple, le subwoofer ne doit pas être place sur un lit, un canapé, un tapis, ou toute autre surface similaire susceptible de bloquer le flux d'air sur les ailettes du dissipateur thermique. Si le subwoofer est « encastré » dans l'installation, voirz à ce que la circulation de l'air vers le dissipateur thermique à l'arrière du subwoofer ne soit pas entrée. Ne couvrez pas le dissipateur thermique du subwoofer avec des nappes, des rideaux, etc.
7. Chaleur et flammes - Le subwoofer ne doit pas etre installed a proximite d'une source de chaleur telle qu'un radiateur, une bouche de chaleur, un poele, une cheminee, ou tout autre disposifit produisant de la chaleur. Ne posez pas de bougies sur ou a coté du subwoofer.
8. Sources d'alimentation - Branchez le subwoofer uniquement au type d'alimentation indiquedans le manuel d'utilisation ou sur la plaque signaletique placee sur le subwoofer. Le Gotham v2 est dotd'un amplificateur tres puissant. Pour optimiser les performances, veuillez utiliser un circuit d'alimentation CA. Nous suggerons un disjoncteur d'une capacité d'au moins 120 VCA / 20 A ou 230 VCA / 10 A.
9. Protection du cordon d'alimentation - Le cordon d'alimentation doit être disposé de sorte à éviter d'être piétiné ou pince par des objets placés sur ou contre lui. Faites particulièrement attention aux cordons au niveau des fiches, des prises murales, et du point de sortie du subwoofer.
10. Nettoyage - Le subwoofer doit être nettoyé conformément aux instructions fournies dans le manuel d'utilisation.

Le symbole de l'éclair terminé par une flèche dans un triangle équilatéral est destiné à averrir l'utilisateur de la présence d'une « tension dangereuse » non isolée à l'intérieur du produit. Cette tension peut avoir une force suffisante pour constituer un risque de chic électrique.

Le symbole d'un point d'exclamation dans un triangle équilatéral est destiné à avertir l'utilisateur de la présence d'instructions d'utilisation et d'entretien importantes dans la documentation accompagnant le produit.

IMPORTANT

1. Périodes de non-utilisation - Le cordon d'alimentation du subwoofer doit être débranché de la prise de courant lorsqu'il n'est pas utilisé pendant une longue période.
2. Protection contre la foudre et la surtension - Debranchez le subwoofer de la prise murale en cas d'orage et/ou de coupures de courant récurrentes afin d'éviter les dégats consécutifs à une surtension.
3. Intrusion d'objet ou de liquide - Prenez soit de ne pas faire tomber d'objets dans l'appareil et de ne pas déverser de liquides sur le boitier du subwoofer. N'exposez pas le subwoofer aux gouttes d'eau et éclaboussures de liquides. Ne posez pas d'objets replis de liquides sur ou à côté du subwoofer. Par exemple, des vases, boissons, lampes à combustible liquide, etc.
4. Dégats nécessitant réparation - Confiez la réparation du subwoofer à du personnel qualifié dans les cas suivants:

a. Le cordon d'alimentation ou la fiche ont ete endommages.
b. Des objets sont tombés ou du liquide a été devenir sur le subwoofer.
c. Le subwoofer a ete exposé à la pluie.
d. Le subwoofer ne semble pas fonctionner correctement ou ne fonctionne plus de maniere optimale.
e. Le subwoofer est tombé ou le boitantier a eté endommagé.
f. Le cône du haut-parleur et/ou la suspension ont été physiquement endommages.

1. Entretien - L'utilisateur doit éviter tout entretien du subwoofer qui n'est pas explicitement décrit dans le manuel d'utilisation. Toutes les autres opérations d'entretien doivent être confiées à des techniciens spécialisés.
2. Surcharge - Évitez toute surcharge au niveau des prises murales, des rallonges ou des prises multiples, au risque de provoquer un incendie ou un choc électrique.
3. Mise à la terre - Ce subwoofer est doté d'un cordon d'alimentation à trois broches mis à la terre. Les précautions nécessaires doivent être prises afin de ne pas endommager le dispositif de mise à la terre du subwoofer. L'endommagement de la broche de mise à la terre du cordon d'alimentation du subwoofer pourrait augmenter les risques de chocoléctrique et endommager les pièces électroniques de manière irréversible.

AVERTISSEMENT

CE SUBWOOFER EST CAPABLE DE PRODUIRE DES NIVEaux DE PRESSION SONORE TRES ELEVES. VEUILLEZ FAIRE PREUVE DE MODERATION EN L'UTILISANT POUR EVITER DES LÉSIONS AUDITIVES IRRéVERSIBLES.

DECLARATION DE CONFORMITE FCC

REMARQUE: cet apparéil a été testé et déclaré conforme aux limites de la partie 15 imposées par les règles de la FCC. Ces limites visent à garantir une protection raisonnable contre les interférences nuisibles dans une installation à usage domestique. Cet apparéil génére, utilise et peut émettre de l'énergie de fréquence radio et, s'il n'est pas installé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Il est toutefois impossible de garantir que des interférences ne se produiront pas dans une installation particulière. Si cet apparéil provoque des interférences nuisibles avec la réception des signaux de radio ou de télévision, qui peuvent être vérifiés en éteignant et en rallumant l' apparéil, l'utilisateur est encouraged à essayer de corriger ce problème enPNANT une ou plusieurs des mesures suivantes :

• Réorienter ou repositionner l'antenne de réception.
• Augmenter la distance de séparation entre l'appareil et le récepteur.
• Brancher l'appareil sur un circuit physique different de celui ou le récepteur est branché.
• Consulter le revendeur ou un technician radio / télévision experimenté pour obtenir des conseils.

TABLE DES MATIÈRES

Instructions importantes sur la sécurité: 2-3
Introduction: 4
Présentation du produit 5
Installation de votre Gotham v2 dans votre espace d'écoute: 6-10
Déballage de votre Gotham v2: 11
Scha ma du panneau de commande avant: 12
Scheme du panneau de commande arrriere et du panneau de connexions : 13
Boutons de réglage du panneau avant en détaill: 14-17
Boutons de réglage arrêt en détaïl et branchement de vos Gotham v2: 18-25
Procedures de réglage recommendées: 26-30
Questions les plus fréquentes : 31
Nettoyage de notre Gotham v2: 31
Dépannage: 32-33
Specifications techniques: 34
Garantie limitée / Informations sur l'assistance 35

INTRODUCTION

Nous vous félicitons d'avoir choisi le subwoofer amplifie JL Audio Gotham v2. Ce produit a été rigoureusement concu pour assurer une performance exceptionnelle de votre home cinema ou système audio pendant les nombreuses années à partir.

Notre entreprise s'est totalement engagée dans la recherche de pointe en matière d'enceintes haute performance et de technologies d'amplification. Les modèles de subwoofer longue excursion JL Audio sont largement considérés comme des références pour leur comportement linéaire et leur haut niveau de sortie. Nous avons également concentré nos efforts sur la création d'un amplificateur puissant et sur les techniques de traitement des signaux afin d'obtenir des performances en basse fréquence exceptionnelles. Notre Gotham v2 combine toutes ces disciplines de base dans un boîtier compact, magnifquement réalisé pour vous offrir une expérience d'écoute incomparable.

Nous vous remercions sincerement pour votre achat et vous invitons à lire attentivement ce manuel afin d'obtenir le plus haut niveau de performance de votre système de subwoofer Gotham v2. Bonne écoute.

TECHNOLOGIES JL AUDIO INCLUSES DANS LES SUBWOOFERS GOTHAM V2

Système de moteur optimisé pour l'AMD L'AMD est le système d'analyse mécanique dynamique innovant de JL Audio concu pour améliorer le comportement dynamique du moteur. Gracé à l'optimisation AMD, les moteurs de haut-parleur restent linéaires sur une vaste gamme d'exercisations et conservent un champ magnétique fixe très stable sur une gamme de puissance très étendue. Ceci permet d'obtenir une faible la distorsion et une reproduction fisde des transitoires ou, en d'autres termes, d'obtenir des graves puissants, clairs et précis.

OverRoll™ Surround

L'OverRoll™ dépasse de la bride de montage du haut-parleur pour utiliser le diamètre disponible perdu dans les enceintes classiques. Cela permet d'utiliser le rouleau plus large nécessaire pour contrôler les excursions longues sans sacrificier la précieuse surface du côte.

W-Cone

Le W-Cone est une structure de cône en une piece qui offre une rigidité étonnante pour une masse minimale.

Méthode de fixation Floating-Cone

Cette technique de montage assure la géométrie « surround » adéquate du haut-parleur assemblé pour un meilleur contrôle de l'excursion et un meilleur alignement dynamique de la bobine.

« Plateau-Reinforced Spider Attachment »
Cette structure de suspension à haute intégrité soulage les contraintes exercées sur le matériel du spider lors des longues excursions, pour plus de fiabilité.
Technologie « Elevated Frame Cooling » Permet d'acheminer de l'air frais par les orifices situés au-dessus de la plaque supérieure vers la bobine mobile du haut-parleur. Ceci améliore la tenue en puissance et la qualité acoustique en minimisant les décalages des paramètres dynamiques et la compression de puissance.
" Radially Cross-Drilled Pole Piece " Ce système de ventilation innovant améliore considérablement la dissipation thermique et la tenue en puissance en dirigeant le flux d'air sur la bobine mobile, tout en se combinant à la technologie « Elevated Frame Cooling »
« High-Damping Feedback Circuit »
Cette conception de circuit de commande discrete et exclusive permet à nos amplificateurs de commutation de classe D de maintainir un excellent facteur d'amortissement pour un comportement transitoire et une fidélité améliorés.

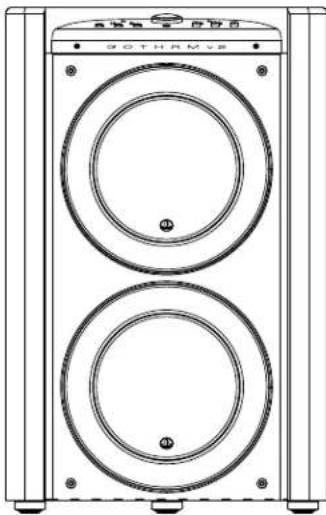

PRÉSENTATION DU PRODUIT

Les subwoofoers Gotham v2 JL Audio combinent un haut-parleur individuel de dernierie generation JL Audio et un module doté de composants électroniques et d'un amplificateur dans une enceinte très optimisée pour vous offrir une expérience d'écoute exceptionnelle avec votre home cinema ou système audio.

Le haut-parleur individuel de votre système de subwoofer Gotham v2 est capable d'adopter un comportement linaire impressionnant sans dégradation ou distorsion audible. Ce haut-parleur exceptionnel permet à votre Gotham v2 de reproductive des événements puissants en basse fréquence avec un impact stupéfant et une précision sans précédent. Dérivés de la plateforme légendaire W7 de JL Audio, les haut-parleurs Gotham v2 offrent des capacités d'excursion de « créé à créée » bien supérieures à 76 mm (3 po) pourtraiter efficacement la dynamique du programme audio le plus exigeant.

Pour tirer le meilleur parti de cette plateforme longue excursion, une enimque quantite de puissance electrique controlee est necessaire. Notre equipe d'ingenieurs en electronique a realized une analyse approfondie du materiel type et de ses exigences dynamiques afin de tracer un equilibre entre les besoines en courant et en puissance de sortie reelle par rapport aux caractéristiques d'impédance du système. Cette étude poussae a donné lieu à la conception d'amplificateurs à commutation aux specifications précises dotés d'une technologie de retroaction brevetée afin de tirer pleinement profit de l'amplitude maximale de l'enveloppe de chaque haut-parleur. Comparés à leurs prédécesseurs, les Gotham v2 ont bénéficié d'un tout nouveau traitement du signal numérique et d'une augmentation de 20% de la puissance de l'amplificateur, ce qui renforce encore leurs capacités dynamiques exceptionnelles.

Le magnifique boitant de votre Gotham v2 est également le fruit d'une technologie précise. Pour contenir les niveaux de pression émis par le haut-parleur du Gotham v2, nous utilisons une construction en fibre de verre ainsi que de multiples systèmes de fixation interne et des techniques d'assemblage avances.

Votre espace d'écoute constitue l'autre élément qui affecte le son de vos graves. Toutes les pieces ont une signature acoustique spécifique qui doit être générée efficacement pour obtenir des performances de basse fréquence correctement équilibrées. Pour faciliter l'intégration de vos subwoofer dans l'acoustique de la piece, tous les subwoofer Gosham v2 doivent utiliser un système puissant d'optimisation numérique automatique de la piece (DARO, Digital Automatic Room Optimization). Ce système déploie dix-huit bandes d'égalisation numérique afin de dompter l'acoustique de la piece et d'affrir une précision des graves à couper leSouffle.

Comme vous pouvez le constater à la lecture de cette brève introduction, les systèmes de subwoofer Gotham v2 font appel à de nombreuses technologies avances. Le contenu de ce manuel déscrit les différentes fonctions et vous guidera dans le processus de configuration et de réglage de votre subwoofer Gotham v2 afin que vous puissiez obtenir la meilleure expérience d'écoute à basse fréquence.

Si vous avez besoin d'une assistance, nous vous conseillons vivement de contacter votre revendeur JL Audio pour des conseils et des services d'experts.

IMPORTANT

IMPORTANT ! NOUS VOUS CONSEILLONS VIVEMENT DE LIRE LA SECTION SUIVANTE AVANT DE DÉBALLER VÔTURE GOTHAM V2. IL EST RECOMMANDÉ DE DÉBALLER LE SUBWOOFER PRÉS DE SON EMPLACEMENT DéfinitIF.

AVERTISSEMENT: LE GOTHAM V2 EST EXTREMEMENT LOURD (184 KG / 405 LBS) ET EST TRES DIFFICILE À MANIER ! LES PERSONNES QUI ONT DES PROBLEMES DE DOS OU QUI SOUFFRENT D'UN PROBLEMÉ MEDICAL LES EMPIECHANT DE FAIRE DES EFFORTS NE DOIVENT PAS ESSAYER DE DÉBALLER OU DE DEPLACER UN GOTHAM V2.

AVERTISSEMENT: LES INSTRUCTIONS RELATIVES AU DEBALLAGE DOIVENT ETRE MINUTIEUSEMENT SUIVIES. LE NON-RESPECT DE CETTE PROCEDURE RISQUE D'ENDOMMAGER LE PRODUIT OU D'ENTRAJER DES BLESSURES.

AVERTISSEMENT: Toute MAUVAISE MANIPULATION AU COURS DU DÉBALLAGE D'UN GOTHAM V2 ET DE SON POSITIONNEMENT PEUT ENTRAINER DES DOMMAGES COUTEUX QUI NE SONT PAS COUVERTS PAR LA GARANTIE.

IMPORTANT! IL FAUDRA QUE VOUS SOYEZ AU MOINS DEUX PERSONNES FORTES POUR DÉPLACER, DÉBALLER ET PLACER LE GOTHAM V2. (TROIS PERSONNES SONT RECOMMANDÉES.)

IMPORTANT! AVANT DE PLACER LE GOTHAM V2 DANS VOTRE ESPACE D'ÉCOUTE, ASSUREZ-VOUS QUE LA STRUCTURE DU SOL EST CAPABLE DE SUPPORTER LE POIDS DU PRODUIT. CONSULTEZ UN INGENIEUR PROFESSIONNEL SI NÉCESSAIRE.

AVERTISSEMENT

IMPORTANT

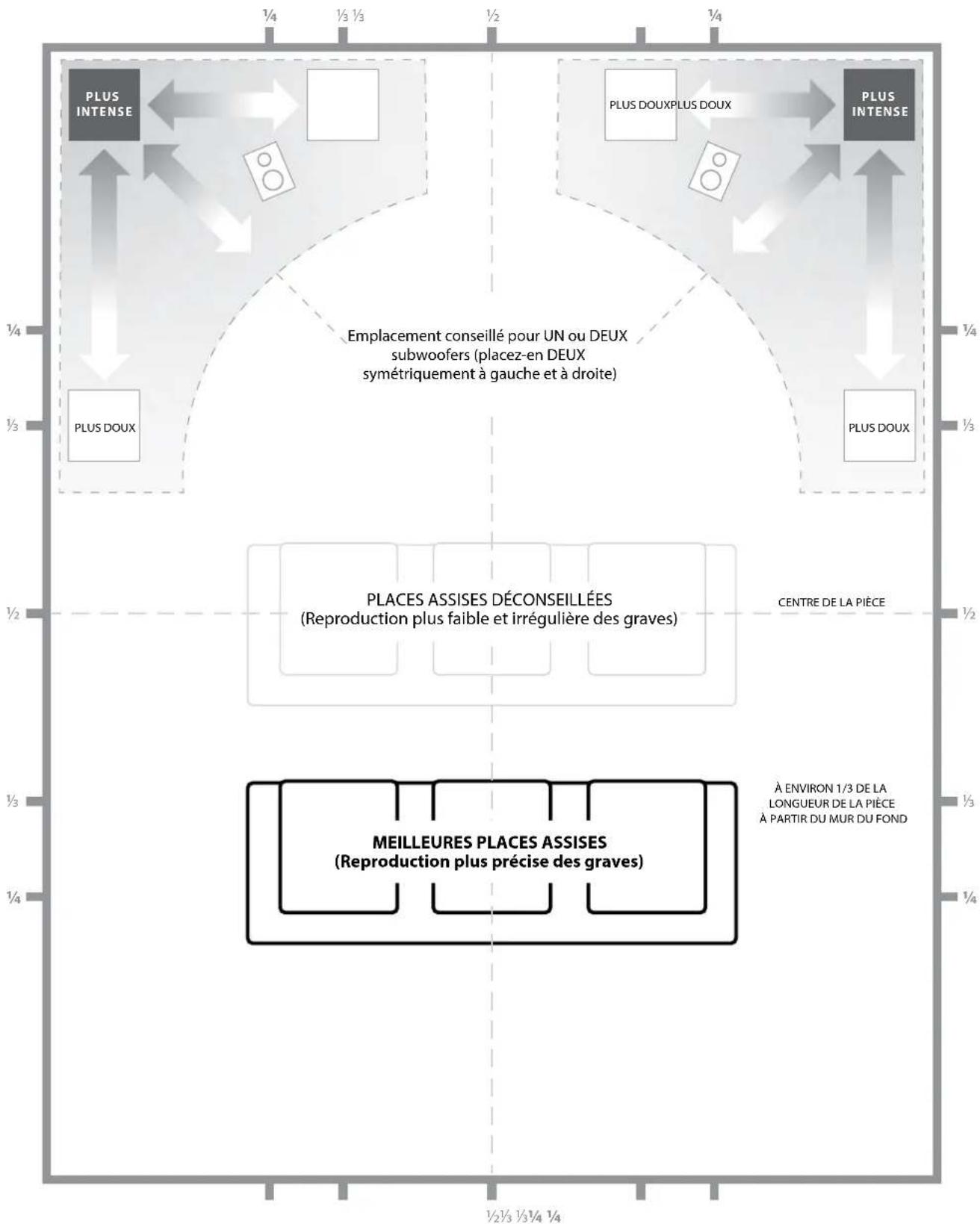

INSTALLATION DE VOTRE GOTHAM V2 DANS VOTRE ESPACE D'ÉCOUTE:

Votre espace d'ecoute ou salle de spectacle fait partie intégrante de votre système de reproduction du son. Les dimensions physiques de l'espace, son ameublement, son équipement, les portes et les fenêtres sont essentiels dans la définition de la sonorité du système.

Lorsque vous placez une source sonore dans un espace rectangulaire clos, des ondes stationnaires se créent et découlement de la relation entre la longueur d'onde du son et les dimensions de votre espace. En d'autres termes, les ondes stationnaires naissent d'une énergie sonore qui est piégée dans l'espace lorsqu'elle rebondit entre les deux murs opposés. Les ondes stationnaires dans l'espace d'écoute créé des crétes et des creux acoustiques lorsque le son est plus fort ou plus faible, selon votre position dans l'espace. L'énergie s'accumule également aux limites de l'espace, créé une réponse des graves exagérée à certaines fréquences. Ces résonances fondamentales sont également appelées « modes » de résonance.

Pour conclude cette histoire de mode, il faut éviter les places assises dans les zones de créée ou de creux des ondes stationnaires. Il est vivement recommandé de placer vos sièges dans des zones où les créées et les creux modaux sont modérés et ne se renforcent pas mutuellesment. Les deux grandes zones à éviter sont celles situées pres du centre de la pierce et à proximité des murs.

Tout comme vos sièges d'écoute peuvent être installés dans une zone de crée ou de creux, votre subwoofer peut l'être également. Un subwoofer place dans un coin d'une piece excite au maximum la structure du mode de cette piece, créant ainsi la sortie la plus puissantante avec un nombre minimum de creux. Lorsque le subwoofer est place loin d'un coin ou d'un mur, les modes de la piece sont moins excités, ce qui peut ALTERER le son à la position d'écoute.

Faites des essais pourCHOISIR L'EMPACEMENT DE VOITE SIEGE D'ecoute et I'emplacement du subwoofer pour trouver la meilleure solution. Des essais précis permectent generalement d'obtenir un systeme de sonorisation de meilleure qualite.Suivez nos conseils de configuration (decrits aux pages suivantes) pour demarrer.

Si vous ne pouvez pas éviter de placer votre canapé contre le mur du fond de la pierce ou votre subwoofer à un emplacement moins optimal, le système d'optimisation numérique automatique (DARO) de votre Gotham v2. peut vous aider considérablement à améliorer ces situations.

Nosusyourecommendonsde commenceren plaçantvoireGothamv2a l'avant de la piece, sur le sol, pres de I'enceinte avant gauche ou droite.Enle plaçant directement dans le coin avant de la piece,vous obtiendrezle maximum de crêtes et le minimum de creux dans la reponse dans le grave. Ceci peut s'avérer être avantageux,carle système DARO du Gotham v2peut corriger très efficacement les crêtes qui en résultat,alsore que les creux résultat de la reponse ne peuvent pas se corriger à l'aide de l'égalisation.Les creux dans la reponse peuvent uniquement être attenués par un placement judicieux du subwoofer et de I'auditeur.

Placez le Gotham v2 à proximate des murs pour renforcer la réponse des graves et placez-le à distance des murs pour diminuer les graves. En augmentant la distance entre le subwoofer et les murs, on peut lisser la réponse des graves extrêmes dans certaines pieces.

Nous recommendons de ne pas placer le Gotham v2 a proximite des fenetes afin d'eviter les grondements et les transmissions sonores à l'extérieur.

PRECAUTIONS PARTICULIÈRES RELATIVES À LA MANIPULATION DU GOTHAM V2

Le Gotham v2 est extrémement lourd et très difficile à manier. Tout mauvaise manipulation au cours du déballage et de son positionnement peut entraîner des dommages couteux qui ne sont pas couverts par la garantie.

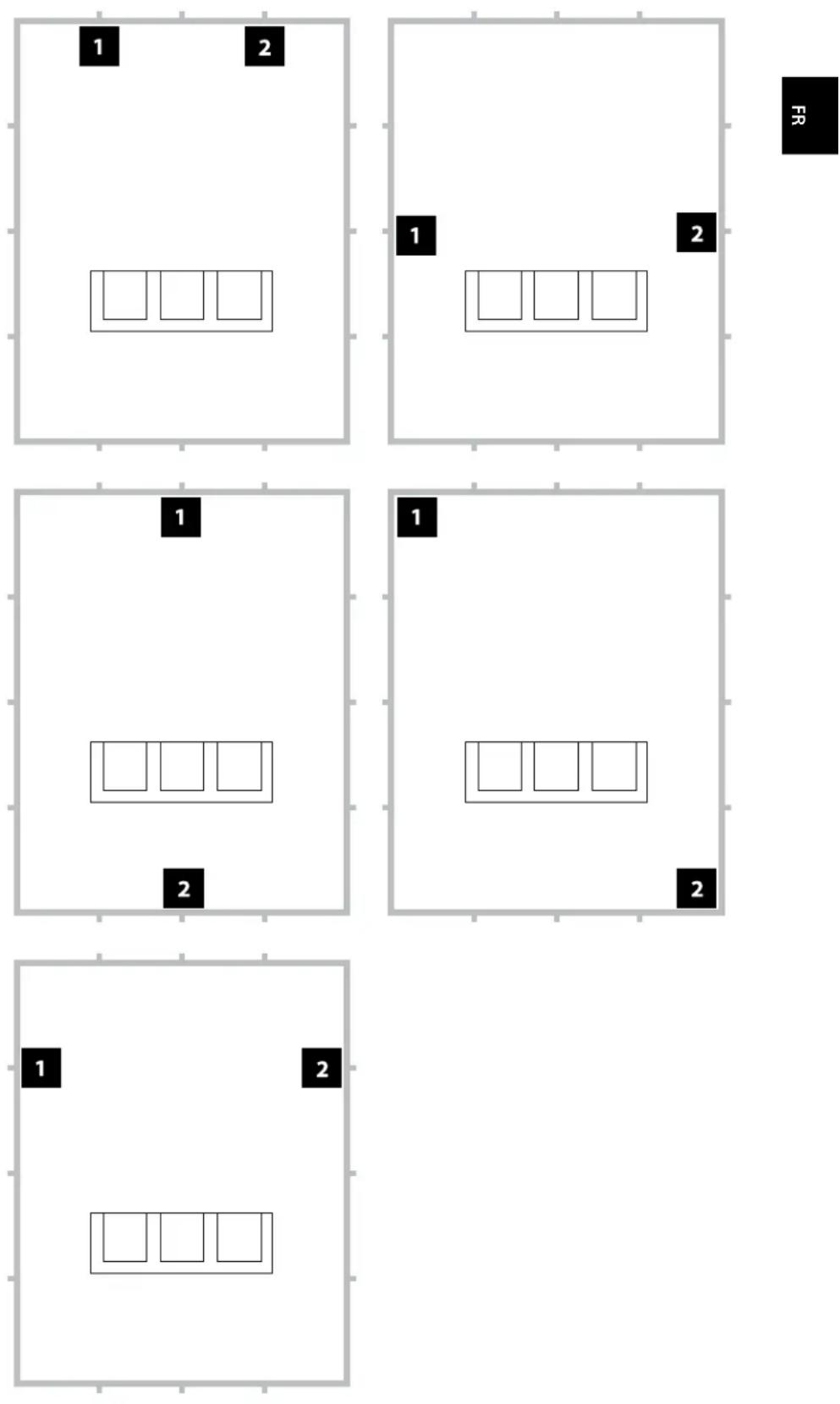

Options d'emplacement recommandees pour un ou deux Gotham v2

Si vous utilisez deux Gotham v2, placez-les a proximite des coins avant de la piece, aux coins diagonalement opposés de la piece, ou au centre des murs opposés, comme indiqué ci-contre.

Les essais d'emplacement du subwoofer et de l'auditeur sont recommends pour obtenir les plusieurs résultats, car les avantages peuvent etre significatifs.

Des mesures à haute résolution et un calibrage professionnel du système sont recommends pour obtenir les valeurs résultats et performances du système.

Options d'emplacement recommende pour deux subwoofer Gorham v2Utilisation d

Options d'emplacement recommandes pour trois subwoofer Gorham v2

Options d'emplacement recommandees pour quatre subwoofer Gorham v2

Utilisation de trois ou quatre Gotham v2

Des études démontré qu'il est possible d'obtenir une réponse des graves très lisse dans un grand espace d'écoute avec quatre subwoofoers, en les plaçant au centre de chaque des quatre murs (meme si deux ou trois subwoofoers peuvent donner quasiment les mêmes résultats).

Les essais d'emplacement du subwoofer et de l'auditeur sont recommendes pour obtenir lesassageurs résultats, car les avantages peuvent etre significatifs.

Des mesures à haute résolution et un calibrage professionnel du système sont recommends pour obtenir les valeurs résultats et performances du système.

DEBALLAGE DE VOTRE GOTHAM V2

Une fois l'emplacement de votre Gotham v2 déterminé dans votre salle, vous pouvez le deballer pres de l'emplacement prévu pour son installation.

La boite de Gotham v2 doit être déballée à proximé de l'endet où le subwoofer sera place. Le subwoofer est emballe à l'envers (tête en bas). Cette boite doit être returnée SOIGNEUSEMENT et EXACTEMENT COMME DÉCRIT pourrirrer le subwoofer, minimiser l'effort et éviter le risque d'endommager le produit.

• Le subwoofer Gotham v2 est livre dans une house de protection en tissu qui n'est pas illustrée dans les instructions de déballage ci-dessus. Reportez-vous aux dessins du Gotham v2^TM ci-dessus et servez-vous en comme guide.

IMPORTANT! LE SUBWOOFER GOTHAM V2 PÈSE UN CERTAIN POIDS, VEUILLEZ FAIRE ATTENTION EN LE DÉBALLANT ET EN LE POSITIONNANT AFIN D'ÉVITER LES RISQUES DE BLESSURE. DEMANDER L'AIDE DE PERSONNES SUPPLEMENTAIRES POUR FACILITER L'OPÉRATION. POUR MINIMISER LES RISQUES DE BLESSURE, PLIEZ LES GENOUX ET SOULEVEZ LE CARTON EN UTILISANT VOS JAMBES, SANS SOLLCITER VOTRE DOS.

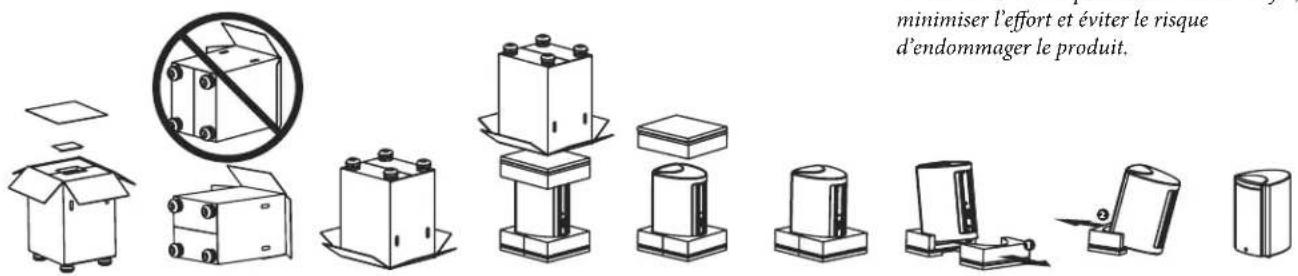

Instructions détaillées pour le déballage du subwoofer :

1. Déplacez le carton près de l'endetroit où vous voulez l'insteller dans la piece.
2. Ouvrez le dessus du carton (observez les marques sur le carton) et retirez tous les articles qui se trouvent au centre du carton.
3. Avec l'aide d'autres personnes et en utilisant les poignées du carton, posez delicatement le carton sur le côte en maintainant les rabats vers l'arrière et en vous assurant que le côte du carton sans poignées est tourné vers le haut.
4. De nouveau, en tenant les rabats du carton et avec l'aide d'autres personnes, returnez soigneusement le carton sur le dessus (cote ouvert). La boite sera à l'envers et tous les rabats devront être repliés.
5. Tirez le carton tout croit vers le haut jusqu'à ce que le subwoofer soit dégagé et mettez-le de côte.
6. Retirez l'intercalaire en mousse et placez-le dans le carton.
7. Inclinez le subwoofer vers l'avant (vers le cote du haut-parleur / de la grille) pour retarder d'abord l'intercalaire en mousse à l'arrière, puis placez-le dans le carton.
8. Inclinez le subwoofer dans l'autre sens (vers le dissipateur thermique argente) pour-retirer l'intercalaire en mousse restant, puis placez-le dans le carton.
9. Retirez la housse de protection en tissu et placez-la dans le carton.
10. Installé l'un des patins glisseurs sous chacun des trois pieds du Gotham v2 pour facilititer le déplacement / positionnement du subwoofer.

IMPORTANT

IMPORTANT! VEUILLEZ CONSERVER TOUT L'EMBALLAGE POUR GARANTIR UN TRANSPORT EN Toute SECURITE DU SUBWOOFER ET POUR Toute ÉVENTUELLE RÉPARATION NÉCESSAIRE DANS LE FUTUR.

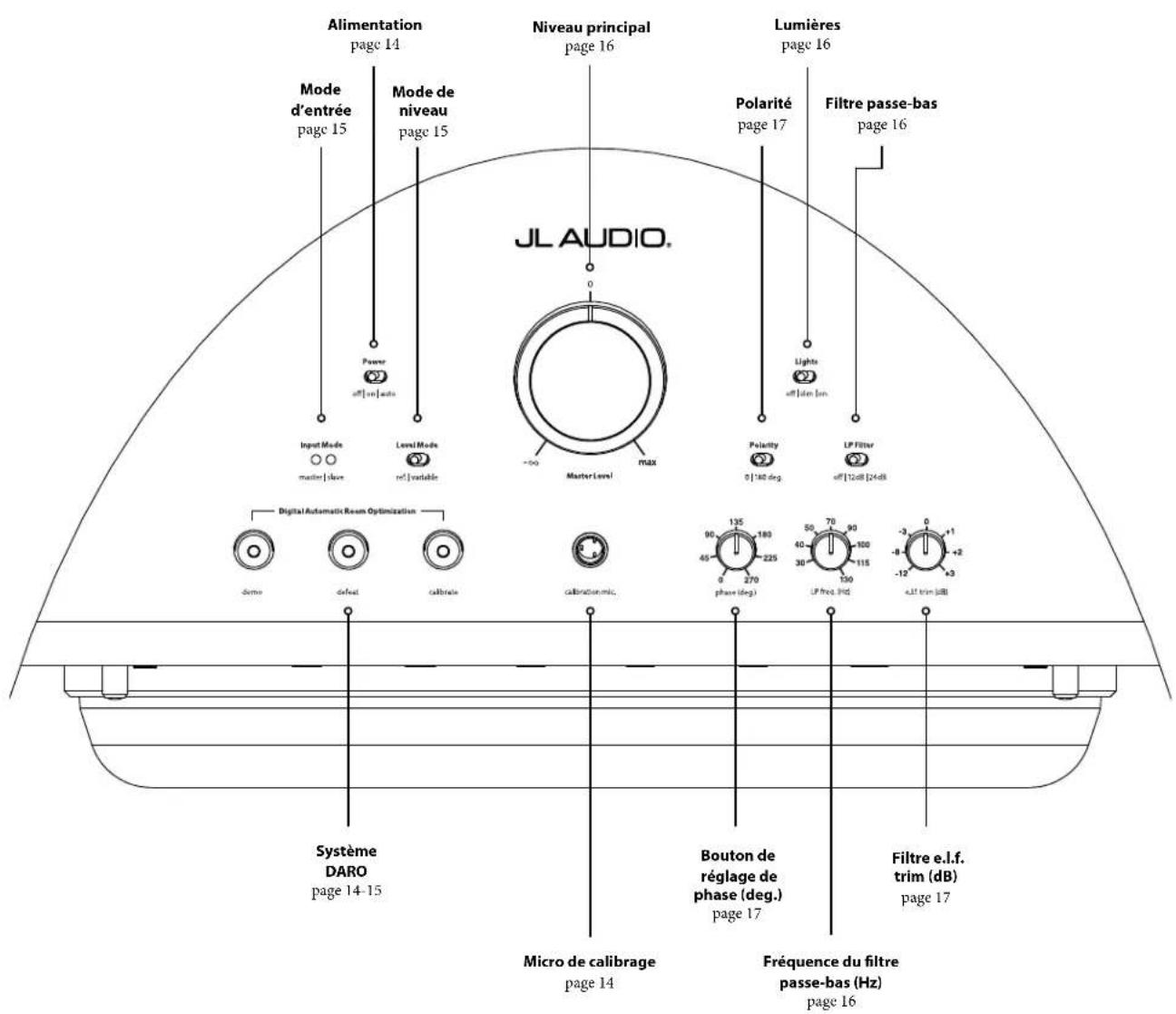

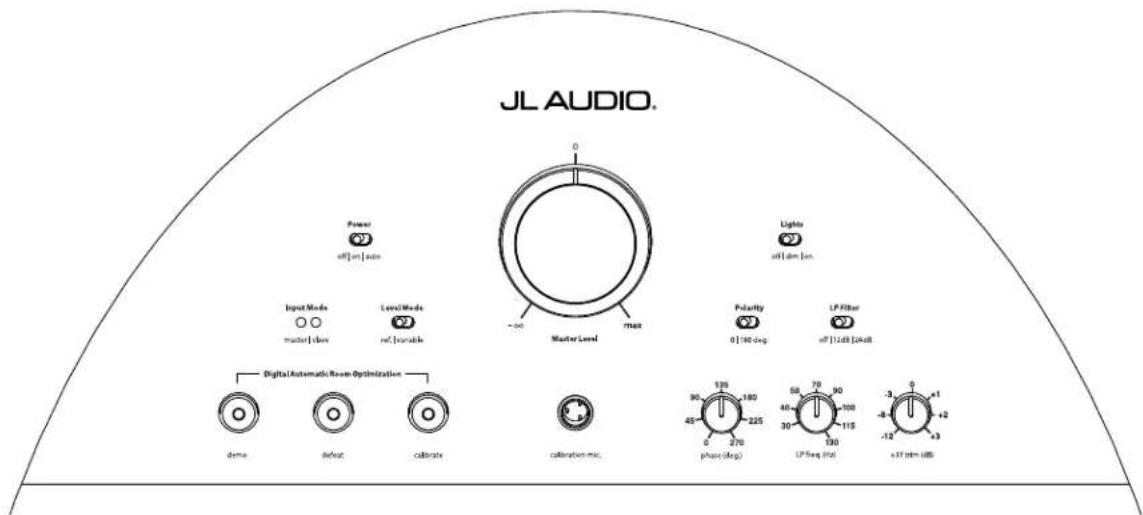

Panneau de commande avant

La figure ci-dessous illustré le panneau de commande avant du subwoofer Gotham v2.

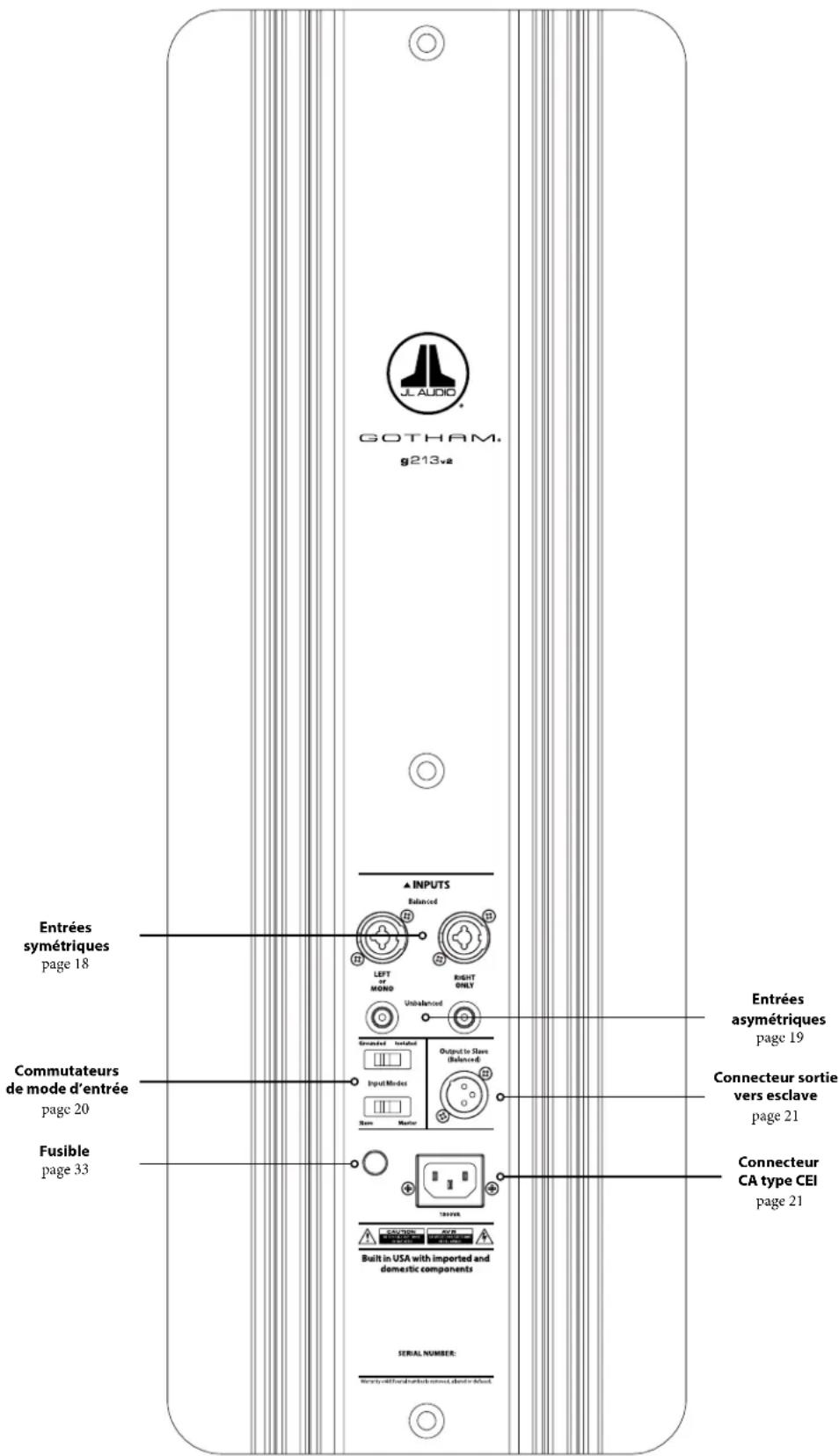

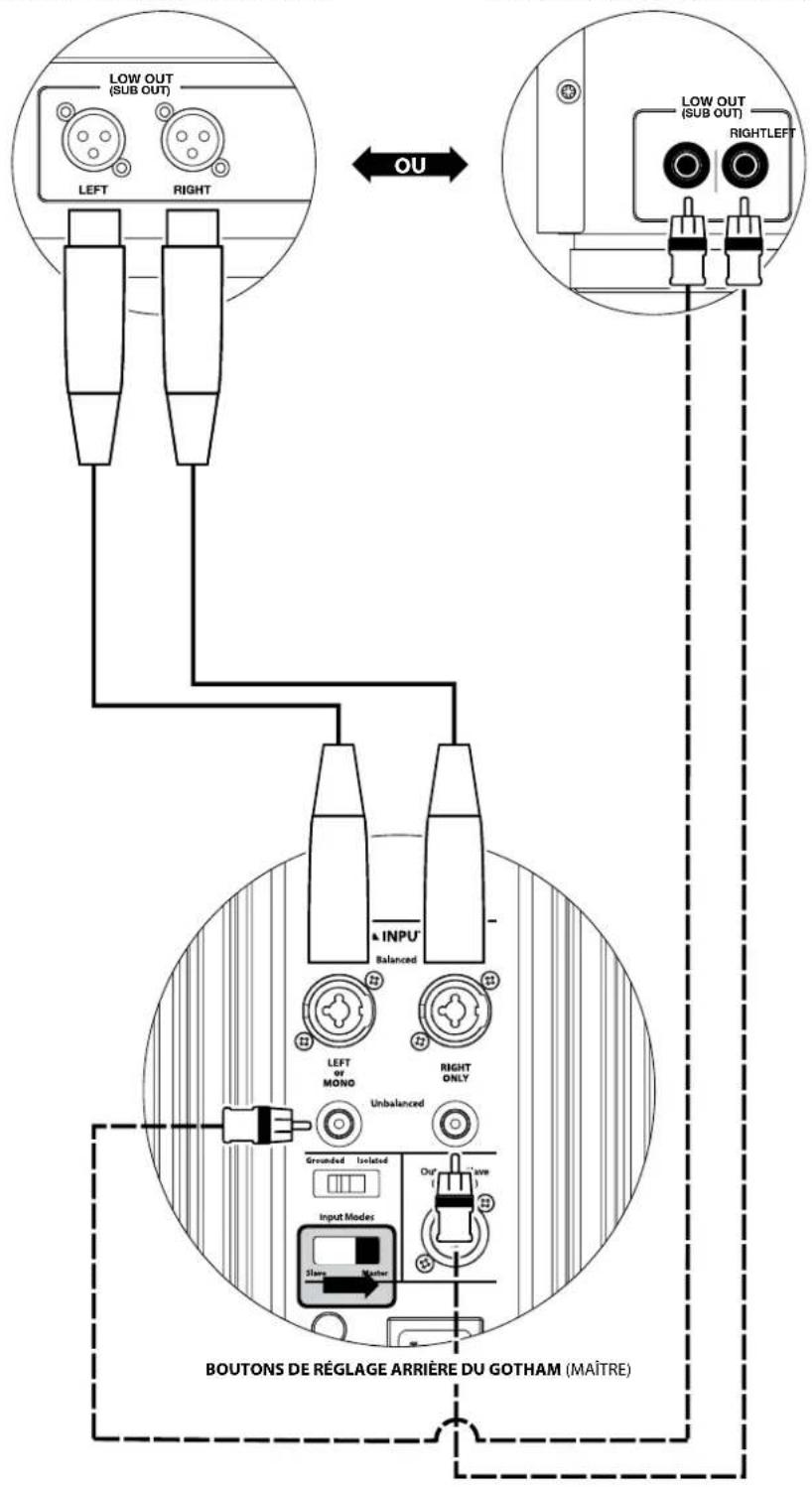

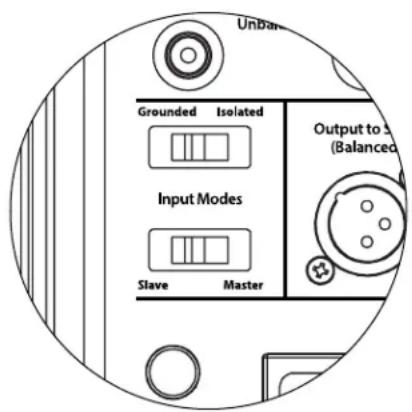

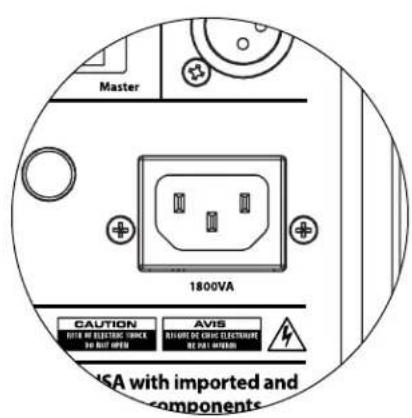

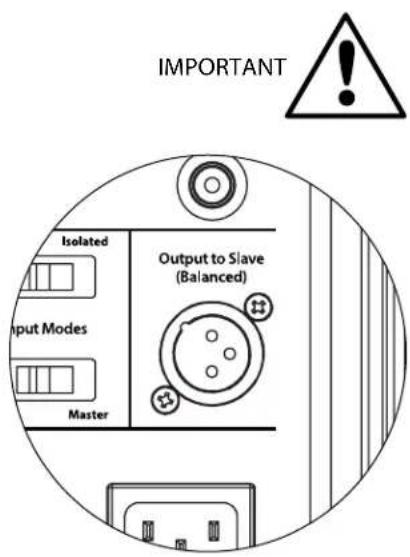

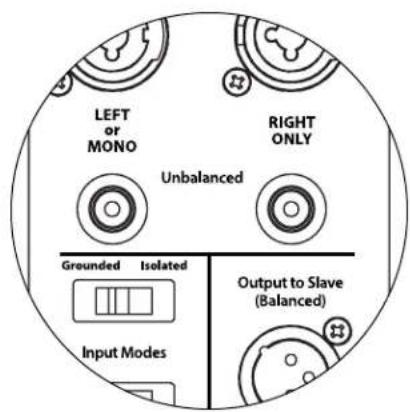

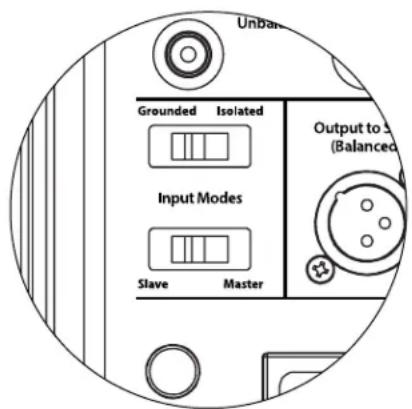

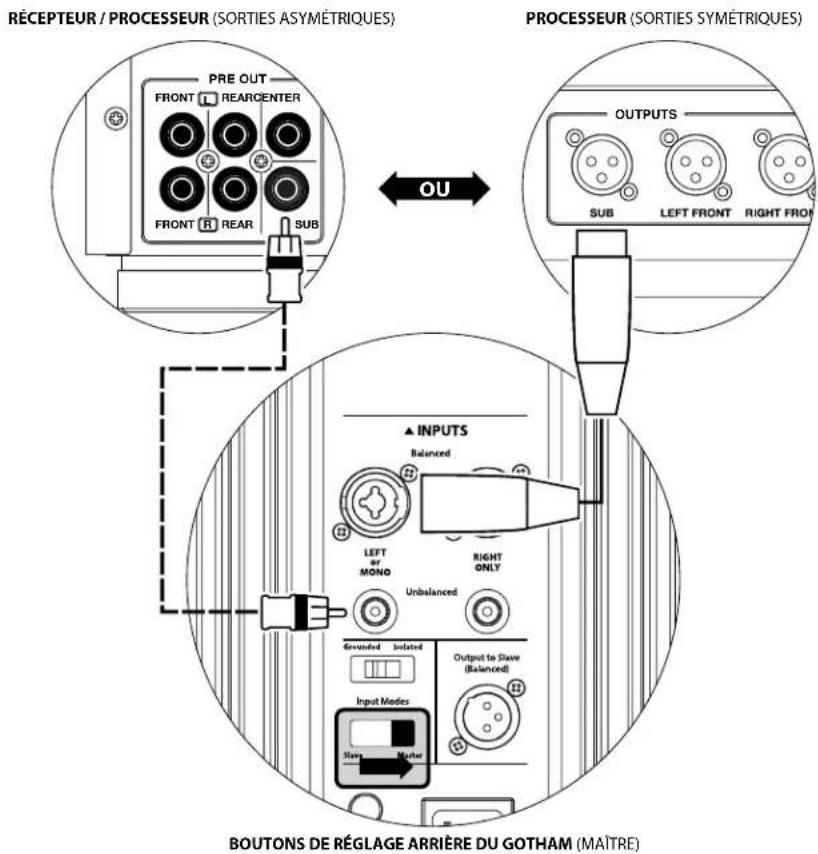

Boutons de réglage et connecteurs arrêté

La figure ci-dessous décrit le panneau arrière d'un subwoofer Gotham v2.

BOUTONS DE RÉGLAGE DU PANNEAU AVANT EN DÉTAIL Interrupteur d'alimentation

L'interrupteur « Power » déterminé l'état de fonctionnement du subwoofer Gotham v2 et est le seul interrupteur à utiliser pour allumer et éteindre le Gotham v2. N'utilisez pas de prise commutée, prise multiple équipée d'un interrupteur, ou tout autre interrupteur externe, car cela pourrait provoquer des bruits transitoires indésirables et potentiellement nuisibles. Ne débranchez pas le cordon d'alimentation secteur du Gotham v2 tant que l'appareil est sous tension.

L'interrupteur « Power » a trois positions :

« On »: le Gotham v2 est tout le temps sous tension. Les voyants du panneau avant sont allumés sauf s'ils ont été éteints à l'aide de l'interrupteur « Lights ».
« Off »: l'amplificateur de puissance interne du Gotham v2 est hors tension. Dans ce cas, le courant consommé pour faire fonctionner les reliais d'alimentation principale est négligeable. Tous les voyants du panneau avant sont éteints.
« Auto »: le Gotham v2 allume automatiquement son amplificateur interne s'il détecte un signal sonore à l'une de ses entrées et étant l'amplificateur interne s'il ne détecte aucun signal au niveau de ses entrées pendant environ trente (30) minutes. Lorsqu'il est en mode veille, le Gotham v2 consomme très peu de courant (< 5 watts) pour alimenter le circuit de détction du signal. Les voyants du panneau avant s'éteignent lorsque le Gotham v2 s'éteint et s'allument lorsque le Gotham v2 s'allume (à moins qu'ils n'aient été éteints via l'interrupteur « Lights »).

Dans le cas peu probable où la fonction de mise sous tension automatique ne seraient pas assez sensible pour un système particulier, utilisez un cable adaptateur Y pour divisor le signal entrant en deux signaux d'entrée RCA ou XLR sur le Gotham v2. Cela augmentera la sensibilité d'entrée de 6 dB. Veuillez noter que si la sensibilité automatique est trop élevé ou s'il y a un bruit important sur le cable d'entrée, le Gotham v2 peut ne pas s'éteindre comme souhaïte. Dans ce cas, retirez le cable adaptateur Y ou recherchez la source du bruit dans les composants en amont.

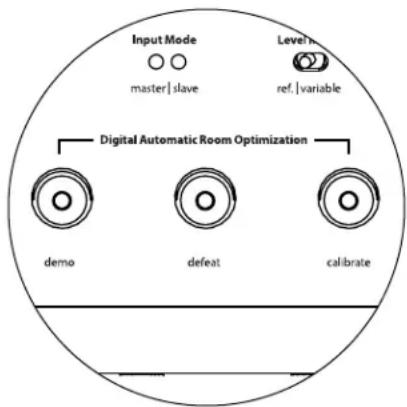

Optimisation numérique automatique de la piece (système DARO)

La technologie innovante d'optimisation numérique automatique de la pièce (DARO) est une caractéristique puissant des subwoofoers JL Audio Gotham v2. Ce système « one-touch » comprend 18 bandes d'égalisation afin d'éliminer les créés les plus élevées de réponse acoustique dans votre home cinema au niveau du siècle d'écoute principal, ce qui améliore considérablement la réponse en BASSE fréquence dans la pièce. Le calibrage du système DARO est complètement automatisé. Veuillez consulter la section suivante de ce manuel pour obtenir plus de détails sur l'utilisation du système DARO.

À l'aide du microphone de calibrage JL Audio inclus, la procédure de calibrage DARO prend moins de trois minutes. En résumé, vous doivent connecter le microphone fournir à l'entrée « calibration mic.», appuyer sur le bouton « calibrate », puis tenir le microphone à hauteur d'oreille dans votre siège d'écoute principalpendant le test. Une série de bruit sera diffusée par le subwoofer Gotham v2 et la réponse de la piece sera automatiquement mesurée, analysee et égalisée. Pour obtenir des instructions détaillées sur la procédure de configuration du système DARO, reportez-vous aux pages 29-30.

Entrée micro de calibrage

Cette entree permet de connecter le microphone de calibrage JL Audio fourni au subwoofer Gotham v2. Avant d'utiliser le systeme DARO, connectez une extrémité du cable fourni au microphone et l'autre extrémité à cette prise jack. Le système DARO est spécifique calibre pour ce microphone et son schéma de connexion est spécifique au microphone fourni. La série de calibrage ne fonctionnera pas si un autre microphone est connecté ou si aucun microphone n'est connecté.

IMPORTANT

Bouton de démo

Le bouton «demo » déclenché une série sonore de 20 secondes qui démontre brievement la portée du subwoofer Gotham v2. La fonction de démo est utilise pour faire une démonstration de la capacité de sortie du Gotham v2 et pour vérifier que le Gotham v2 (ou plusieurs Gotham v2) est opérationnel pendant le dépannage du système.

Le bouton « demo » est également utilisé (en combinaison) pour annuler (retourner au plat) les réglages de l'égalisseur du système DARO. Pour effacer les réglages du système DARO et étéindre levoyant de calibrage, maintenez enforcé le bouton « demo», puis appuyez sur le bouton « defeat». Veillez à appuyer sur cette séquence de boutons rapidement. Si vous maintainez le bouton « demo » enforcé plus de 2 secondes sans toucher le bouton « defeat», les tonalités de démo commenceront. Si cela arrive, attendez simplement que la séquence de démo se termine, puis reessayez.

Bouton d'annulation

Si vous appuyez sur le bouton « demo » ou « calibrate » alors que la fonction d'annulation est active, l'effect du bouton « defeat » est automatiquement annulé. Aucun autre bouton de réglage du panneau avant n'affecte l'etat d'annulation du système DARO. Le paramètre « defeat » est stocké dans la mémoire non volatile et ne changera pas tant que l'appareil reste connecté à l'alimentation.

Le bouton « defeat » est également utilisé (en combinaison) pour annuler (retourner au plat) les réglages de l'égaliseur du système DARO. Pour effacer les réglages du système DARO et être levoyant de calibrage, maintenez enforcé le bouton « demo », puis appuyez sur le bouton « defeat » Veillez à appuyer sur cette série de boutons rapidement. Si vous maintainez le bouton « demo » enforcé plus de 2 secondes sans toucher le bouton « defeat», les tonalités de démo commenceront. Si cela arrive, attendez simplement que la série de démo se termine, puis reessayez.

Bouton de calibrage

Au cours de la séquence de test du système DARO, levoyant vert du bouton « calibrate » clignote pour avertir l'utilisateur sur deux conditions spécifique :

1. « Microphone JL Audio NON connecté »: si vous avez oublie de connecter le microphone avant de commencer le calibrage, vous verrez cette alerte. Appuyez une fois sur le bouton « calibrate » pour annuler l'alerte, connectez le microphone DARO et reessayez.

2. « Niveau sonore inapproprié pour le calibrage DARO »: comme la séquence DARO est complètement automatique, cette alerte indique un problème au niveau du microphone. Appuyez une fois sur le bouton « calibrate » pour annuler l'alerte. Assurez-vous que le microphone JL Audio est correctement connecté, puis réessayez. Pour obtenir une assistance supplémentaire, reportez-vous à la section Dépannage à la page 33.

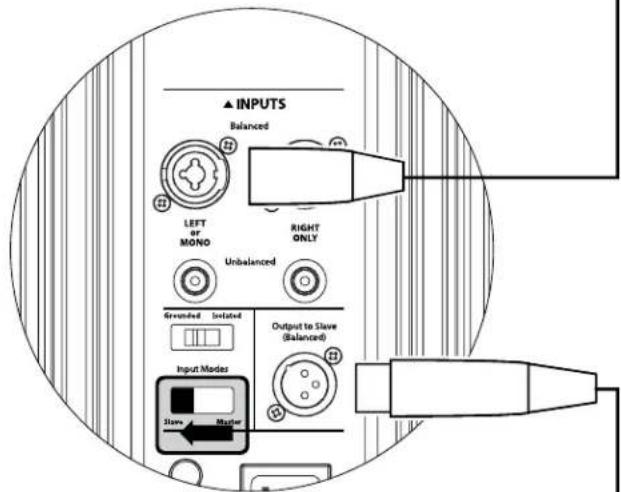

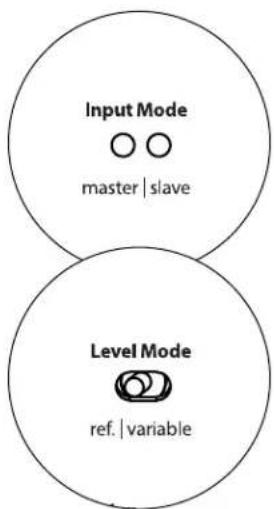

Voyants de mode d'entrée

Les voyageants de mode d'entrée indiquent le mode d'entrée (« Master » ou « Slave ») scélectionné sur le panneau arrêté du Gotham v2 (sauf si l'interrupteur « Lights » est en position « Off »). Pour plus de détails, consultez la page 20.

Mode de niveau

L'interrupteur « Level Mode » à deux positions vous permet de seLECTIONner l'un des modes suivants :

« ref. »: lorsque ce mode est seLECTIONné, le bouton de réglage « Master Level » n'a aucun effet sur le niveau de sortie du Gotham v2. Utilisez ce réglage si vous comptez d'abord contrôle le niveau du subwoofer via votre récepteur ou préamplificateur / processeur. Pour ceux d'entre nous qui ont de jeunes enfants ou des adolescents trop encouriastes, ce mode de fonctionnement empêche toute manipulation directe du bouton « Master Level ».

« variable »: lorsque ce mode est sélectionné, le bouton de réglage « Master Level » déterminé le niveau de sortie du subwoofer Gotham v2. Ce mode est également utile pour harmoniser le niveau du subwoofer Gotham v2 à une paire d'enceintes stéro dans un système à deux canaux.

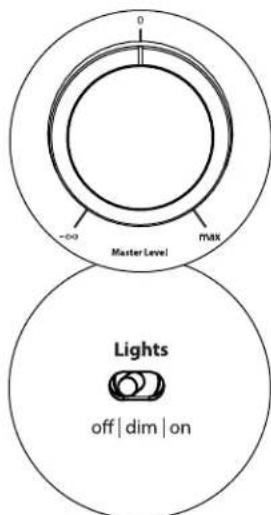

Bouton de réglage du niveau principal

Le bouton « Master Level » permet de régler le niveau de sortie du Gotham v2 lorsque le mode de niveau variable est sélectionné sur le panneau de commande avant.

Lorsque vous le tournez dans le sens inverse des aiguilles d'une montre, la sortie du Gotham v2 est complètement coupée. Lorsque vous le positionnez sur « 0 » ou à la verticale, le niveau de gain variable correspond au réglage du niveau de ↔reference. Lorsque vous le tournez complètement dans le sens des aiguilles d'une montre, le niveau de sortie du Gotham v2 est 15 dB plus ↑élevé que le réglage de ↔reference.

Lumières

Le selecteur « Lights » permet à l'utilisateur de selectionner un des trois modes pour les voyants.

« Off »: pour êtreindre tous les voyageants du panneau avant en même temps.

« Dim »: pour régler le niveau de luminosité de tous les voyants du panneau avant au minimum lorsque le Gotham v2 est sous tension.

« On »: pour régler le niveau de luminosité de tous les voyants du panneau avant au maximum lorsque le Gotham v2 est sous tension.

IMPORTANT! LORS DU DÉPANNAGE OU DU CALIBRAGE DE LA FONCTION DARO, ASSUREZ-VOUS QUE L'INTERRUPTEUR « LIGHTS » EST POSITIONné SUR « DIM » OU « ON ».

Filtre salle-bas

Le selector « LP Filter » déterminé le mode opérationnel du filtré passé-bas intégré du Gotham v2.

« Off »: pour désactiver le filtre passe-bas, en retardant complètement ce circuit du chemin du signal.

« 12 dB »: pour régler la pente de coupure progressive du contrôle passée-bas à 12 dB par octave (alignement Butterworth).

« 24 dB »: pour régler la pente de coupure progressive du contrôle passée-bas à 24 dB par octave (alignement Linkwitz-Riley).

Le réglage de 24 dB attenue de manière plus agressive les hautes fréquences supérieures au réglage de la fréquence du filtre passe-bas (voir ci-dessous). Si vous utilisez le filtre salle-bas intégré du Gotham v2, testez le réglage de la pente du filtre salle-bas pour obtenir la meilleure transition vers vos enceintes satellites. Si vous préférez utiliser les filtres et les fonctions de gestion des graves de votre recepteur ou de votre préamplificateur, désactiver le filtre intégré en selectionnant la position « Off »

Fréquence du filtré passée-bas

Le bouton de selection « LP freq. (Hz) » permet à l'utiliser de désir la fréquence de coupure du filtre passé-bas du Gotham v2. La fréquence varie entre 30 Hz (rotation complète dans le sens antihoraire) et 130 Hz (rotation complète dans le sens horaire). Ce bouton n' affecte en rien le signal de sortie si l'interrupteur « LP Filter » est positionné sur « Off », 80 Hz est une fréquence de filtre couramment utilisée et constitue généralement un bon point de départ pour les réglages.

IMPORTANT

Filtre e.l.f. trim

Le bouton « e.l.f. trim » (extreme basse fréquence) permet à l'utilisateur d'appliquer une certaine valeur d'égalisation du signal à 24 Hertz (extreme basse fréquence). Lorsque le bouton est tourné complètement dans le sens contraire des aiguilles d'une montre, le signal à 24 Hz est réduit de 12 dB. Lorsque le bouton est sur « 0 », l'égalisseur est en mode plat pour une contribution nulle au signal. Lorsque le bouton est tourné complètement dans le sens des aiguilles d'une montre, le signal à 24 Hz est amplifié de 3 dB.

La fonction de filtré e.l.f trim est utile pour adapter la sortie d'extremement bassé fréquence du Gotham v2 à une piece en particulier. Une légère intensification peut rendre certains sons plus excitants. Le recours à la fonction de coupure peut aider à compenser le gain de la piece (« room gain ») ou les réverbérations murales (« boundary gain ») dans les basses fréquences. Les parois de la piece et l'espace restreint de la piece amplient naturellement les très basses fréquences par rapport aux autres parties du signal. Par conséquent, l'utilisation de la fonction filtré e.l.f. trim pour couper les extremement basses fréquences peut aider à maître riser le « fouSSIONnement » ou les basses fréquences qui semble peu naturelles dans les pieces de taille petite à moyenne (et peut également réduire les vibrations indésirables dans la piece ou dans toute la maison).

Polarité

L'interrupteur « Polarity » permet à l'utilisateur de selectionner la polarité du signal entre normale (0 deg) et inversée (180 deg). L'interrupteur « Polarity » affectera tout d'abord la petite gamme de fréquences autour du point de coupure entre le subwoofer et les enceintes satellites.

Contrairement au bouton de réglage de phase qui ajoute effectivement un-delai, l'interrupteur « Polarity » produit un renversement instantané des pics d'amplitude du signal. Par exemple si, à un point de reférence donné, une onde sinusoidale a un pic d'amplitude, en actionnant l'interrupteur «phase (deg.) » vous convertisse instantanément ce pic en un creux d'amplitude. L'effect de l'interrupteur « Polarity » étant immédiat, il compte l'utilisation du bouton de réglage de la phase et ne peut pas être remplaced par ce réglage.

Lorsque vous placez le Gotham v2 dans la piece, faites des essais avec l'interrupteur « Polarity » avant d'ajuster le bouton de réglage « phase (deg.) ». Chaque position de l'interrupteur « Polarity » peut générer une transition plus lisse entre le Gotham v2 et les enceintes satellites. Utilisez un matériel source avec un bon contenu de graves moyens et extrêmes pour l'évaluation.

Bouton de réglage de phase

Le bouton de réglage « phase (deg.) » permet à l'utilisateur de régler la temporisation de la sortie du subwoofer relative aux enceintes principales. Le bouton de réglage « phase (deg.) » affecte tout d'abord la petite gamme de fréquences autour du point de coupure entre le subwoofer et les enceintes satellites. Les réglages de phase entre 0 degré (rotation complète dans le sens antihoraire) et 270 degrés (rotation complète dans le sens horsaire) sont possibles. La légende des degrès sur le bouton de réglage « phase (deg.) » marque 80Hz comme reference, point de coupure le plus courant entre des enceintes satellites et un subwoofer.

L'emplacement de l'enceinte, du subwoofer et du siège d'écoute varie beaucoup selon les installations home cinema. Considerant que l'emplacement des enceintes dans la piece affecte beaucoup la qualité perçu de la sortie sonore, il est parfois utile de retarder la sortie du subwoofer. C'est exactement ce qu'il se passé lorsque vous tournez le bouton de réglage « phase (deg.) » au-delà de 0 degré.

Une fois vous Gotham v2 positionné dans votre espace découte pour vous donner la sonorité globale optimale, et après avoir déterminé la position optimale de l'interrupteur « Polarity » (cf. section précédente), faites des essais de réglage à l'aide du bouton « phase (deg.) ». En utilisant une source familière avec un bon contenu de grave moyen et extrème, ajustez le bouton de réglage « phase (deg.) » et écoutez pour mieux définir le son grave moyen et une transition plus douce entre le subwoofer et les enceintes satellites. Si aucun réglage ne semble meilleur que l'autre, laissez le bouton de réglage « phase (deg.) » sur 0 degré.

BRANCHEMENT DEVOTRE GOTHAM V2

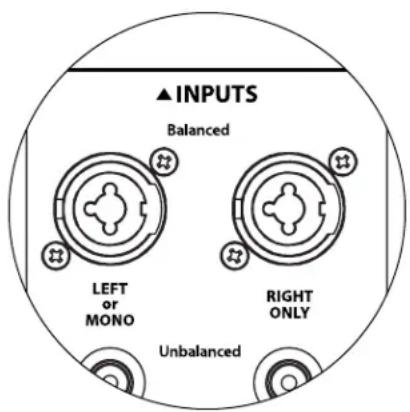

Entrées symétriques

Si vous recepteur home cinema ou votre préamplificateur / processeur dispose de sorties symétriques, connectez-les de préférence aux entrées symétriques du Gotham v2. Les connexions symétriques sont largement utilisées dans les studios professionnelles et les applications de sonorisation pour un certain nombre de très bonnes raisons. En plus de garantir une mise à la terre correcte entre les composants, la transmission symétrique des signaux est conçue pour annuler les bruits parasites des cables induits par l'environnement (ce qui est particulièrement important pour les grandes longueurs de cables). En définitive, votre système sera beaucoup moins sujet aux bourdonnements ou autres bruits parasites si vous utilisez des connexions symétriques.

Les subwoofer Gotham v2 sont dotés de connexions d'entrée symétriques gauche et droite individuelles avec des prises jack XLR « combo ». Ces prises jack spéciales acceptent soit un connecteur XLR maje à trois broches, soit un connecteur TRS (Tip [pointe], Ring [anneau], Sleeve [manchon]) de 6,3 mm (1/4 po) pour être compatibles avec une large gamme d'équipements.

Pour les systèmes dotés d'un subwoofer mono ou d'une connexion au canal « LFE», seule la prise jackétiquetée « Left or Mono » sera utilisée. Cette méthode s'applique à la plupart des récepteurs multicanaux et préamplificateurs / processeurs modernes. Des prises d'entree gauche et droite sont fournies séparément pour les systèmes dépourvus de connexion dédiée au subwoofer mono. Ceci s'applique généralement aux équipements audio à deux canaux.

Les cables symétriques appropriés sont disponibles auprès de votre revendeur JL Audio et ne sont pas fournis avec le Gotham v2.

Notes techniques :

• N'utilisez pas les entrées symétriques avec des signaux asymétriques via des adaptateurs. Les entrées asymétriques du Gotham v2 sont isolées optiquement et sont préféribles dans les situations où seule une source de signal asymétrique est disponible. L'impédance des entrées symétriques est de 20 kOhms.
• Les connecteurs d'entrée sont configurés conformément aux recommandations de l'Audio Engineering Society pour les cables de signal symétrique, comme suit :

Connexion XLR :

Broche 1:blindage

Broche 2:positif
Broche 3 : négatif

Connexion TRS:

Pointe : positif

Anneau: négatif

Manchon : blindage

IMPORTANT! SI VOTRE RÉCEPTEUR OU VÔTURE PREAMPLICATEUR / PROCESSEUR NE DISPOSE PAS DE SORTIES SYMétrIQUES XLR OU TRS 6,35 MM (1/4 PO), VEUILLEZ VOUS REPORTER À LA SECTION « ENTRÉES ASYMétrIQUES » À LA PAGE 19 POUR OBTENIR DES INFORMATIONS SUR LA CONNECTION DES ENTRÉES. NE TENTEZ PAS DE CONNECTER DES SORTIES ASYMétrIQUES AUX ENTRÉES SYMétrIQUES DU GOTHAM V2 VIA DES ADAPTATEURS.

Les entrées gauche et droite du Gotham v2 sont automatiquement additionnées pour donner un seul canal mono. Le Gotham v2 étant par nature un appeareil « mono » ou à canal unique, vous pouvez utiliser les entrées gauche et droite pour le Gotham v2 maitre, puis distribuer le signal mono additionné sur d'autres Gotham v2 esclaves au sein du système.

IMPORTANT

Entrées asymétriques

Le subwoofer Gotham v2 dispose de connecteurs d'entrée RCA individuels, gauche et droite, asymétriques. Ce sont les connecteurs les plus couramment utilisés pour les applications audio domestiques et ils doivent être utilisés si vous recepteur ou vous préamplificateur / processeur ne fournit pas de sorties symétriques. Bien que les connexions asymétriques ne soient pas aussi insensible au bruit qu'une connexion symétrique, les subwooferers Gotham v2 appliquent une isolation optique sur les entrées asymétriques pour minimiser la présence de bruit dans votre système.

Pour les systèmes dotés d'un subwoofer mono ou d'une connexion au canal « LFE», seule la prise jack RCA étiquetée « Left or Mono » sera utilisée. Cette méthode s'applique à la plupart des récepteurs multicanaux et préamplificateurs / proceseurs modernes. Des prises jack d'entrée RCA gauche et droite sont fournies séparément pour les systèmes dépourvus de connexion dédiée au subwoofer mono. Ceci s'applique généralement aux équipements audio à deux canaux.

Notes techniques :

• En l'absence de sorties symétriques sur la source du signal, vous doivent utiliser des entrées asymétriques de type RCA. Le Gotham v2 dispose de circuits d'iso1ation optique sur les entrées asymétriques afin de minimiser l'eventualité de bruit induite par une boucle de masse. L'impédance des entrées asymétriques est de 50 kOhms.

• Les connexions sont conformes aux normes industrielles relatives aux cables de signal asymétrique :

Connexion de type RCA :

Pointe : positif

Manchon : négatif

IMPORTANT

IMPORTANT! EN CAS DE BRUIT APRES LE RACCORDEMENT, LES GOTHAM V2 PERMETTENT UNE MISE À LA TERRE OU UNE ISOLATION DES ENTRES ASYMétrIQUES. VEUILLEZ VOUS REPORTER À LA SECTION « COMMUTATEURS DE MODE D'ENTREE » À LA PAGE 20 DE CE MANUEL POUR DE PLUS AMPLES INFORMATIONS SUR LA REDUCTION DU BRUIT.

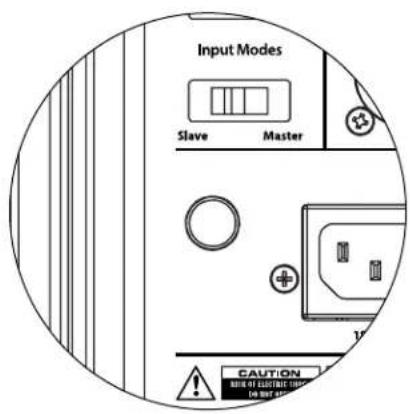

Commutateurs de mode d'entrée :

Deux interrupteurs situés sur le panneau arrêté permettent de contrôler la mise à la terre des signaux asymétriques et le fonctionnement en mode maitre / esclave.

Interrupteur de mise à la terre / d'isolement

L'interrupteur de mode d'entrée « Grounded / Isolated » n'alteré que les entrées RCA asymétriques et est concu pour faciliter une connexion silencieuse, sans bourdonnements à votre installation audio ou home cinema. Cette fonction permet de résoudre les problèmes de mise à la terre du signal des installations home cinema lorsque plusieurs composants provenant de différents fabricants sont interconnectés.

À la livraison du Gotham v2, l'interrupteur est positionné sur « Isolated ». Si, lorsque tous les composants du système ont été connectés et actifs (mais sans matériel source en cours de lecture), vous entendez un bourdonnement continu en basse fréquence dans votre Gotham v2, placez l'interrupteur en position « Grounded » et évaluez le niveau de bruit. Testez l'une ou l'autre position de l'interrupteur afin de réduire les bourdonnements ou les bruits.

IMPORTANT! VÉUILLEZ NOTER QUE LE CHANGESMENT DE TOUT COMPOSANT DU SYSTème OPTIMISE (RéCEPTEUR, AMPLIFICATEUR, LECTEUR DVD, BOITIER DE CÂBLE OU DE SATELLITE, ETC.) PEUT MODIFIER LE SCÉMA DE MISE À LA TERRE DU SIGNAL ET PROVOUER DES BOURDONNEMENTS DANS VOTURE SYSTème AUPARAVANT SILENCIEUX. SI VOUS AJoutez OU MODIFIEZ UN COMPOSANT EN AMONT DANS VOTURE SYSTème HOME CINÉMA, VOUS DEVREZ PEUT-ÊTRRE REVOIR CE RÉGLAGE DU MODE D'ENTREE SUR LE SUBWOOFER GOTHAM V2 POUR OBTENIR DES PERFORMANCES SONORES OPTIMALES. LES CÂBLES ET ENCEINTES SATELLITES sont PARTICULIÈRÉMENT PROBLÉMATIQUES DANS CE CAS.

Interrupteur maitre / esclave

Les Gotham v2 sont conçus pour s'adapter facilement à la mise en œuvre de plusieurs subwoofer dans votre système home cinema sur la base d'une configuration maître / esclave. Cette méthode vous permet d'utiliser les fonctions de traitement du signal d'un Gotham v2 pour contrôle de manière centralisée plusieurs Gotham v2 dans la piece. La fonctionnalité maître / esclave permet également au système DARO d'optimiser la réponse d'une installation à plusieurs subwoofer.

À la livraison du Gotham v2, l'interrupteur est positionné sur « Master ». Si vous utilisez un seul Gotham v2, vous utiliserez la position « Master » et vous n'avez pas besoin de vous préoccuper davantage de cette section.

Si vous installation comprend deux Gotham v2 ou plus, vous désignerez un Gotham v2 en tant que « Master » (maitre) et tous les autres en tant que subwoofer « Slave » (escape) à l'aide de l'interrupteur « Master / Slave » sur le panneau de commande arrêté de l'amplificateur de chaque Gotham v2. Des voyants sur le panneau avant du Gotham v2 indiquent si le mode « Master » ou « Slave » est sélectionné pour un subwoofer donné.

À partir du Gotham v2 en mode « Master», le signal « Output to Slave » transporte tout traitement de signal sélectionné sur le Gotham v2 maître (y compris le réglage du « Master Level » et du traitement DARO) vers les autres Gotham v2 fonctionnant en mode « Slave ». Le traitement du signal du subwoofer « Slave » et les réglages du niveau seront alors inopérants. Dans ce mode, l'utilisateur n'a pas à se soucier du niveau, du filtré et des autres réglages des subwoofer esclaves.

Notes techniques :

• La sélection de la position « Slave » annule tout traitement du signal définir par l'utilisateur et le réglage du niveau principal. C'est pourquoit il existe certaines situations particulières dans lesquelles vous pouvez pouvoir faire fonctionner un seul Gotham v2 en mode « Slave ». Si vous utilisez des commandes externes de traitement du signal et d'adaptation de niveau, l'activation du mode « Slave » empêchera quiconque d'affector les paramétres du système avec les boutons de réglage manuel du Gotham v2.

IMPORTANT

IMPORTANT! VÉUILLEZ VOUS REPORTER AUX « SCHEMAS DE ConnEXION DU SYSTEME » AUX PAGES 22-25 POUR PLUS D'INFORMATIONS SUR L'UTILISATION DES CONNXIONS D'ENTREE / SORTIE.

Connecteur « Sortie vers esclave »

Si vous utilisez plusieurs subwoofer Gotham v2 dans un systeme home cinéma, vous désignerez un Gotham v2 en mode maître (voir page 20), puis vous transmettrez le signal de ce dernier aux autres Gotham v2 en mode esclave via cette sortie XLR symétrique. Le cable « Output to slave » peut être connecté à l'entrée XLR symétrique « Left or Mono » du prochain Gotham v2. Lorsqu'un Gotham v2 est en mode « Slave », sa connexion « Output to Slave » peut être utilisée pour transmettre un signal à d'autres Gotham v2 fonctionnant en mode « Slave »

Le connecteur « Output to Slave » est concu pour être utilisé comme suit :

1) Du connecteur « Output to Slave » du Gotham v2 « Master » vers l'entrée XLR symétrique « Left or Mono » du premier Gotham v2 « Slave ».
2) Du connecteur « Output to Slave » du premier Gotham v2 « Slave » vers l'entrée XLR symétrique « Left or Mono » du second Gotham v2 « Slave »
3) Du connecteur « Output to Slave » du second Gotham v2 « Slave » vers l'entrée XLR symétrique « Left or Mono » du troisième Gotham v2 « Slave ». Etc., etc. (jusqu'à 10 Gotham v2 peuvent être connectés dans cette configuration). Les cables symétriques appropriés aux connecteurs XLR sont disponibles auprès de votre revendeur JL Audio et ne sont pas fournis avec le Gotham v2.

Notes techniques:

• Le signal « Output to Slave » transporte tout traitement de signal sélectionné sur le Gotham v2 « Master » (y compris le réglage du « Master Level » et du traitement DARO) vers les autres Gotham v2 fonctionnant en mode « Slave ».
• Depuis le Gotham v2 en mode « Slave», le signal « Output to Slave » est une réplique exacte bufferedue du signal d'entrée symétrique, ce qui rend cette méthode de distribution du signal préféable à l'utilisation d'adaptateurs Y ou de séparateurs.
• Utilisez uniquement des cables de connexion blindés dotés de connecteurs XLR de haute qualité pour la connexion « Master / Slave ». N'utilisez jamais de cables asymétriques avec des adaptateurs.

Connecteur d'alimentation CA type CEI

La prise pour cordon d'alimentation secteur de type CEI permet de brancher le cordon d'alimentation de gros calibre de 1,8m (6 pi) inclus avec votre subwoofer Gotham v2. Les Gotham v2s vendus dans les différentes régions du monde sont configurés pour chaque système électrique local et complrennent des prises appropriées sur leurs cordons d'alimentation. Veuillez notes les marquages de tension visibles à côté du connecteur CA et vous assurer que vous alimentez le Gotham v2 uniquement avec une prise adaptée à ces indications. N'utilise que le cordon d'alimentation secteur fourni avec le Gotham v2. Pour plus d'informations concernant le porte-fusible, vuillez lire la section Dépannage du present manuel.

Le subwoofer Gotham v2 est un dispositif puissant qui peut exiger beaucoup de courant. Si un trop grand nombre de composants sont connectés à un subwoofer Gotham v2 sur une seule prise électrique, vous risquez de déclencher un disjoncteur de la maison lors d'une'utilisation intense. Dans ce cas, répartissez le Gotham v2 et les autres composants sur deux circuits électriques CA. Pour une performance maximale, dédiez un circuit CA à chaque Gotham v2. Nous suggérons un disjoncteur d'une capacité de 120 VCA / 20 A ou 230 VCA / 10 A.

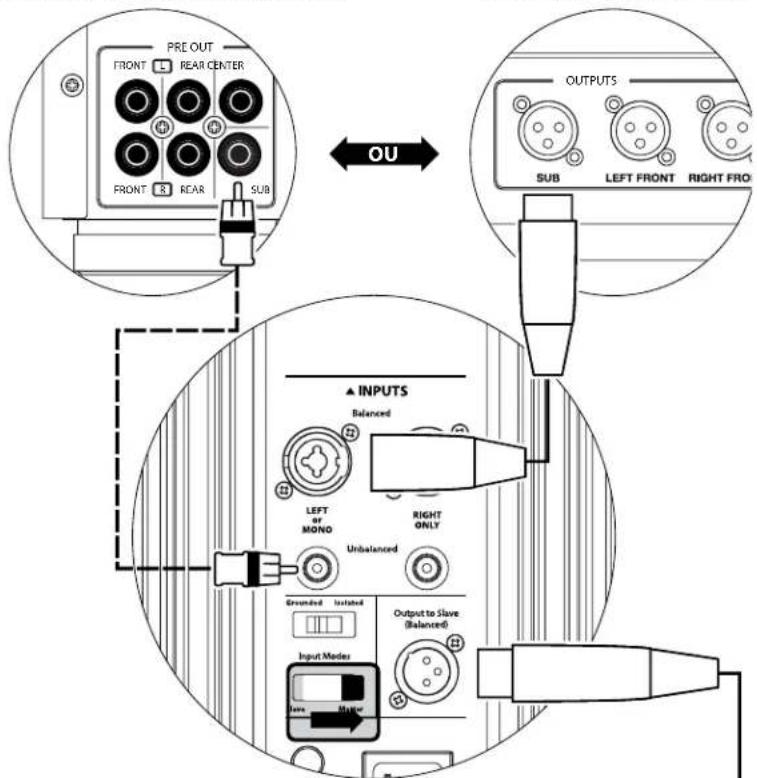

CONNEXION DU SYSTÉME (SCHEMA 1): Un Gotham v2 connecté au récepteur home céma ou au préamplificateur / processeur home céma

La plupart des recepteurs et des préamplificateurs /processeurs home cinéma disposent d'une seule (mono) sortie de subwoofer. Lorsque vous connectez une sortie de subwoofer mono à votre Gotham v2, vous utiliserez uniquement l'entrée « Left of Mono » du Gotham.

Il existe deux types de connexion pour brancher le Gotham v2 à votre système home cinema : symétrique (connecteur XLR ou TRS 6,35 mm [1/4 po]) et asymétrique. Les connexions symétriques permettent une élimination du bruit supérieure et assurent une mise à la terre correcte entre les composants. Si vous recepteur ou proceseur dispose de sorties symétriques, nous vous recommendons vivement de les utiliser.

Dans le schéma de connexion à gauche, les connexions symétriques sont représentées par des lignes pleines, les connexions asymétriques sont représentées en pointillés. Vous utiliserez uniquement une de ces méthodes de connexion d'entrée (pas les deux).

AVERTISSEMENT! ÉTEIGNEZ LE GOTHAM V2 ET TOUS LES AUTRES COMPOSANTS DU SYSTème AVANT D'ÉFFECTUER OU DE CHANGER DES CONNXIONS!

AVERTISSEMENT

CONNEXION DU SYSTÉME (SCHEME 2): Plusieurs Gotham v2 connectés au récepteur home cinéma ou au préamplificateur / proceseur home cinéma

Pour simplifier considérablement l'utilisation de plusieurs subwoofoers dans un même système home cinema, les Gotham v2 complrennent un système de distribution du signal « Master / Slave ». Cela permet de contreroller tous les Gotham v2 d'un système à partir d'une seule unité « Master » (maitre).

Tout d'abord, selectionnez un subwoofer Gotham v2 en tant que « Master » à l'aide de l'interrupteur « Input Mode » sur le panneau de commande supérieur. En général, vous désignerez le Gotham v2 le plus proche du récepteur / préamplificateur comme maitre. Dans certains cas, par exemple lorsque le panneau de commande de certains appareils est difficile d'accès, vous pouvez préférer désigner comme maitre celui qui est le plus facile d'accès.

Il existe deux types de connexion pour brancher le Gotham v2 à votre système home cinema: symétrique (connecteur XLR ou TRS 6.35 mm [1/4 pol]) et asymétrique. Les connexions symétriques permettent une élimination du bruit supérieure et assurent une mise à la terre correcte entre les composants. Si vous reçéteur ou processeur dispose de sorties symétriques, nous vous recommendons vivement de les utiliser pour la connexion au Gotham v2 désigné comme maître.

Dans le schéma de connexion à gauche, les connexions symétriques sont représentées par des lignes pleines, les connexions asymétriques sont représentées en pointillés. Vous utiliserez uniquement une de ces méthodes de connexion d'entrée pour le Gotham v2 désigné comme maître (pas les deux).

Les Goham v2 restant dans le système seront configurés en tant qu'appareils « Slave » à l'aide des interrupteurs « Input Mode » situés sur le panneau de commande supérieur. À l'aide de cables XLR symétriques, vous relierez le connecteur « Output to Slave » du Goham v2 maitre à l'entrée asymétrique « Left or Mono » du premier Goham v2 esclave. Le connecteur « Output to Slave » de cet apparéil esclave alimenttera l'entrée « Left or Mono » du prochain apparéil esclave via un autre cable XLR symétrique. Les apparéils esclaves suivants seront connectés de la même manière.

IMPORTANT

Les connexions entre les Gotham « Master » et « Slave » et entre les Gotham « Slave » se font à l'aide de cables XLR symétriques UNIQUÉMENT.

AVERTISSEMENT

RÉCEPTEUR / PROCESSEUR (SORTIES ASYMétrIQUES) PROCESSEUR (SORTIES SYMétrIQUES)
BOUTONS DE RÉGLAGE ARRIÈRE DU GOTHAM (MAITRE)

BOUTONS DE RÉGLAGE ARRÊRÉ DU GOTHAM (ESCLAVE)

VERS GOTHAM SUPPLEMENTAIRS (SI APPLICABLE)

AVERTISSEMENT! ÉTEIGNEZ LE(S) GOTHAM V2 ET TOUS LES AUTRES COMPOSANTS DU SYSTème AVANT D'ÉFFECTUER OU DE CHANGER DES Connexions!

FILTRACTIF STEREO(SORTIES SYMETRIQUES)
FILTRACTIFSTEREO(SORTIESASYMMETRIQUES)

AVERTISSEMENT! ÉTEIGNEZ LE GOTHAM V2 ET TOUS LES AUTRES COMPOSANTS DU SYSTème AVANT D'ÉFFECTUER OU DE CHANGER DES CONNXIONS!

CONNEXION DU SYSTÉME (SCHEME 3): Un Gotham v2 en mono vers un système à deux canaux

Lorsque you connectez un Gotham v2 (ou plusieurs Gotham v2) en mono à un système audio à deux canaux, vous utilisez à la fois les entrées « Left or Mono » et « Right ». Les circuits au sein de la section d'entrée du Gotham v2 additionnel les signaux stéreo pour donner du mono.

Nosusyourecommendonsvivement d'utiliserun filtreactifdehaute qualite, commeleCR-1deJLAudio,pourdiviser les signaux de vourer preamplificateur avantde lebrancherauGotham 2 eta amplificateur qui alimentete vos enceintes principales.Cela youpermettra defilterr les basses fréquences des signaux qui alimententles enceintes principalesafin d'optimiserles performances.

Si vous n'utilise pas de filtré actif et que vous étés satisfait de vos enceintes principales « full range», vous pouvez-divider les signaux de sortie de votre préamplificateur à l'aide de connecteurs en Y appropriés à la place du filtré actif illustré dans le schéma.

Deux types de connexion sont disponibles pour raccorder le Gotham v2 a votre système audio à deux canaux: symétrique (connecteur XL.R ou TRS 6,35 mm [1/4 pol]) et asymétrique (connecteur de type RCA). Les connexions symétriques permettent une élimination du bruit supérieure et assurent une mise à la terre correcte entre les composants. Si votre préamplificateur ou votre filtre actif est doté de sorties symétriques, nous vous recommendons vivement de les utiliser.

Dans le schéma de connexion à gauche, les connexions symétriques sont représentées par des lignes pleines, les connexions asymétriques sont représentées en pointillés. Vous utiliserez uniquement une de ces méthodes de connexion d'entrée (pas les deux).

REMARQUE: si vous le souhaitez, vous pouvez brancher des Gotham v2 supplémentaires en mode « Slave » à chaque Gotham v2 connecté comme indiqué sur ce schéma. Reportez-vous à la section « Schéma de connexion 2 » à la page 23 pour l'explication relative à la connexion en mode esclave.

AVERTISSEMENT

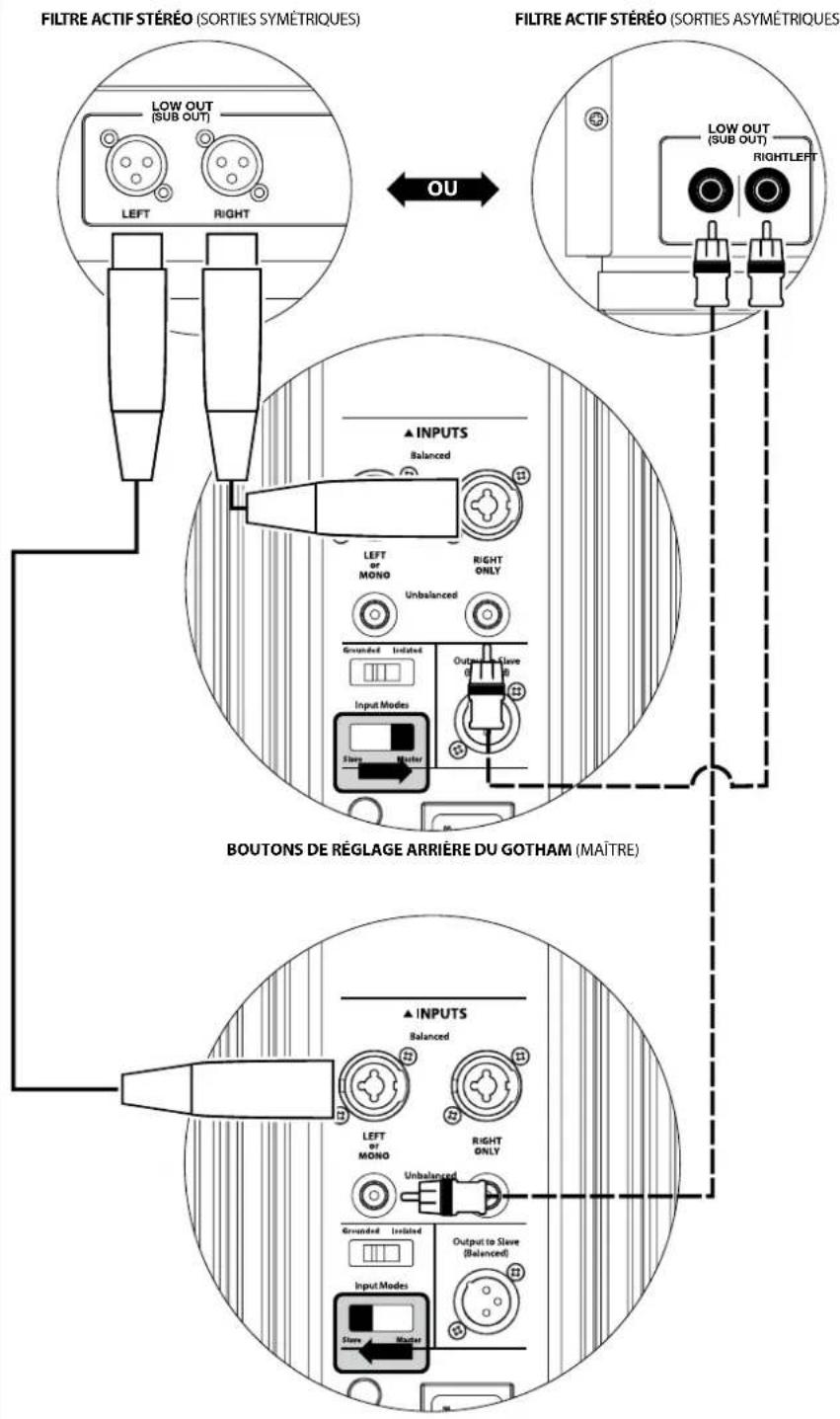

CONNEXION DU SYSTÉME (SCHEME 4): Deux Gotham v2 en stéreo connectés à un système à deux canaux

Lorsque you connectez deux Gotham v2 en stereo a un système audio à deux canaux, vous n'utiliserez que les entrées « Left or Mono » de chaque Gotham v2. L'interrupteur « Input Mode » sur le panneau de commande supérieur de chaque Gotham v2 sera regle sur la position « Master »

Nos you recommendons vivement d'utiliser un filtre actif de haute qualite, comme le CR-1 de JL Audio, pour diviser les signaux de votre preamplificateur avant de le brancher au Gotham v2 et a amplificateur qui alimente vos enceintes principales. Cela vous permettra de filtrer les basses frquences des signaux qui alimentent les enceintes principales afin d'optimiser les performances.

Si vous n'utilise pas de filtrre actif et que vous étés satisfait de vos enceintes principales « full range», vous pouvez-divider les signaux de sortie de votre préamplificateur à l'aide de connecteurs en Y appropriés à la place du filtrre actif illustré dans le schéma.

Deux types de connexion sont disponibles pour raccorder le Gotham v2s à votre système audio à deux canaux : symétrique (connecteur XLR ou TRS 6,35 mm [1/4 po]) et asymétrique (connecteur de type RCA). Les connexions symétriques permettent une élimination du bruit supérieure et assurent une mise à la terre correcte entre les composants. Si votre préamplificateur ou votre filtre actif est doté de sorties symétriques, nous vous recommendons vivement de les utiliser.

Dans le schéma de connexion à droite, les connexions symétriques sont représentées par des lignes pleines, les connexions asymétriques sont représentées en pointillés. Vous utiliserez uniquement une de ces méthodes de connexion d'entrée (pas les deux).

REMARQUE: si vous le souhaitez,
vous pouvez brancher des Gotham v2
supplémentaires en mode « Slave » à
chaque Gotham v2 connecté comme
indiqué sur ce schéma. Reportez-vous à
la section « Schéma de connexion 2 » à
la page 23 pour l'explication relative à la
connexion en mode esclave.

AVERTISSEMENT

AVERTISSEMENT! ÉTEIGNEZ LE(S) GOTHAM V2 ET TOUS LES AUTRES COMPOSANTS DU SYSTEME AVANT D'ÉFFECTUER OU DE CHANGER DES Connexions!

PROCÉDURES DE RÉGLAGE RECOMMANDÉES

1) Préparation à la procédure de réglage: 26-27
2) Reglage du niveau: 28
3) Reglage de la polarite / phase: 28
4) Essais d'emplacement: 28
5) Application de la fonction DARO: 29-30
6) Reglage du filtré e.l.f. trim: 30

Veuillez confirmer que les réglages système suivants ont été faits avant de commencer la procédure de configuration. Ceci permet de démarrer sur une base neutre et de configurer efficacement votre système.

Sur votre récepteur ou préampli / processeur home cinéma :

Avant de commencer à configurer votre système de subwoofer Gotham v2, nous vous recommendons de régler votre récepteur ou votre préampli / processeur comme suit (veuillez etéindre tous les Gotham v2 du système en appuyant sur l'interrupteur d'alimentation en façon avant d'effectuer ces réglages):

1. Taille del'enceinte

Dans le menu de configuration des enceintes de votre récepteur ou préampli / processeur, configurer toutes les enceintes haute fréquence en scélectionnant l'option « small » avec un point de coupure de 80Hz . Ceci permet d'envoyer TOUS les graves vers les Gotham v2.

2. Distance des enceintes

Dans le menu de configuration des enceintes, reglez correctement la distance qui sépare toutes les enceintes de la position d'écoute, y compris la distance par rapport au subwoofer. Utilisez un mètre ruban pour mesurer ces distances (la cohérence temporelle est importante). Si vous utilisez plusieurs Gotham v2, calculez leurs distances moyennes par rapport à la position d'écoute principale et utiliser cette valeur pour régler la distance par rapport au subwoofer.

3. Niveau du subwoofer

Réglez le niveau du subwoofer sur le récepteur ou préampli / processeur à « 0 » ou à la position du milieu.

4. Commandes de tonalité / Égaliseurs

Réglez toutes les commandes de tonalité sur « 0 » et désactiver toutes les fonctions de l'égaliser.

Sur votre filtré actif ou processeur de gestion des graves :

Si vous utilisez un filtre actif ou un processeur de gestion des graves, nous vous recommendons de le régler comme suit avant de proceser à la configuration de votre subwoofer Gotham v2 (veuillez eteindre tous les Gotham v2 avant d'effectuer ces réglages):

1. Fréquence de filtré passée-bas

Selectionnez une fréquence de filtré passebas de 80Hz (pente de 24 dB/octave).

2. Fréquence de filtré passage-haut

Selectionnez une fréquence de filtré passer-haut de 80Hz (pente de 24 dB/octave).

3. Niveau de sortie (subwoofer)onne-bas

Réglez le niveau de sortie du subwoofer sur « 0 » ou à sa position moyenne.

Sur le panneau avant du Gotham v2 :

Veuillez étéindre le récepteur ou le préampli / processeur home cinéma pour effectuer ces réglages.

1. Interrupteur « Power »

Tournez l'interrupteur « Power » de chaque Gotham v2 en position « On ».

1. Interrupteur « Lights »

Tournez l'interrupteur « Lights » de chaque Gotham v2 en position « On ». Si vous ne voyez aucunvoyant sur le panneau avant, il se peut que vous ayez oublie de brancher le Gotham v2 ou qu'il y ait un probleme avec le circuit electrique.

1. Voyant « Input Mode »

Si vous utilisez un seul Gotham v2, vérifie que levoyant de « Input Mode » est en position « Master ». Si ca n'est pas le cas, vous nevez acceder à l'interrupteur « Input Mode » sur le panneau arrêté du Gotham v2. Si vous utilisez plusieurs Gotham v2 dans une configuration Maitre / Esclave, vérifie que l'appareil connecté directement à votre récepteur ou préampli / processeur indique « Master » sur sonvoyant « Input Mode » et que tous les autres apparéils indiquent « Slave » sur leurvoyant « Input Mode ». Si ca n'est pas le cas, vous nevez acceder à l'interrupteur « Input Mode » de gauche sur le panneau arrêté du Gotham v2.

1. Interrupteur « Level Mode »

Positionnez l'interrupteur « Level Mode » du Gotham v2 sur « ref. »

1. Interrupteur « LP Filter »

Si le récepteur / processeur de votre home cinema dispose d'une gestion des graves (haut-parleurs régles sur « small »), ou si vous utilisez un filtre / processeur de gestion des graves externe, positionnez l'interrupteur « LP Filter » de votre Gotham v2 sur « Off ». Siça n'est pas le cas, selectionnez la position « 12 dB »

1. Bouton « LP Freq. (Hz) »

Faites tournier le bouton « LP Freq. » sur la position 80 Hz.

1. Bouton « e.l.f. trim (dB) »

Faites tournier le bouton « e.l.f. trim » sur « 0 »

1. Interrupteur « Polarity »

Positionne l'interrupteur « Polarity » sur « 0 »,

1. Bouton phase (deg.)

Positionné le bouton « phase (deg.) » sur « 0 » degré.

1. Interrupteur d'annulation de la fonction DARO

Appuyez sur l'interrupteur « defeat » de la fonction DARO pour que levoyant rouge reste allumé.

PROCÉDURES DE RÉGLAGE RECOMMANDÉES (suite)

Configuration du subwoofer :

Après avoir reglé les boutons sur votre récepteur ou préampli / processeur home cinema et sur le Gotham v2 conformément aux recommendations des pages 26 et 27 du présent manuel, vous étés pré à démarrer la configuration de votre Gotham v2 pour obtenir des performances optimales.

1. Reglage du niveau

Choisissez une musique ou un film avec des graves profonds, réglez le niveau du subwoofer pour qu'il s'harmonise avec les autres enceintes en utilisant le bouton de réglage du niveau du subwoofer sur votre récepteur ou préampli / processeur. Cette méthode permet d'éviter des manipulations interpestives du bouton « Master Level » sur le Gotham v2 (ensez aux enfants en bas âge ou aux visiteurs curieux).

Dans le cas improbable où le réglage du niveau du subwoofer de votre récepteur ou préampli / processeur ne peut pas être augmenté suffisamment au niveau adapté au Gotham v2, repositionné le bouton de réglage sur « 0 ». Ensuite, faites tourner l'interrupteur « Level Mode » du Gotham v2 sur « variable » avec « 0 » comme point de referencia (le gain du mode REF et le gain du mode variable « 0 » sont identiques), utilisez la commande « Master Level » pour faire correspondre le niveau du subwoofer à celui des autres enceintes. PRENEZ NOTE DE CE RÉGLAGE POUR UNE UTILISATION FUTURE.

Pour des informations plus détaillées concernant les boutons de réglage du niveau de votre Gotham v2, veuillez consulter la section « Level Mode » à la page 15-16 du précédent manuel.

2. Réglage de la polarité et de la phase

Il peut s'avérer utile de faire appel à une autre personne pour effectuer ces réglages afin que vous puissiez évaluer plus facilement les différences depuis votre position d'écoute.

En écouteant une source familière (de préférence une musique contenant une bonne réponse de grave extréme et de grave moyen), tournez l'interrupteur « Polarity » entre la position « 0 » et « 180 » et écoutez les différences. Le réglage correct sera plus naturel avec une puissance et une articulation optimale du grave extréme. Si les deux sont similaires, Sélectionnez « 0 »

Une fois la polarité régée, utilisez la même musique pour auditionner différents régages à l'aide du bouton « phase (deg.) » et seLECTIONnez le réglage qui améliore la réponse des graves extremes et moyens. Si vous n'entendez aucune différence, réglez sur « 0 »

3. Testez d'autres emplacements pour le subwoofer (si nécessaire).

Si vous étés satisfait des performances de base de votre subwoofer, vous pouvez passer à l'étape suivante. Dans le cas contraire, nous vous recommendons de faire des essais d'emplacement de votre subwoofer jusqu'à ce que vous soyez satisfait de ses performances de base. Les essais d'emplacement sont ESSENTIELS pour obtenir une sonorisation de qualité supérieure. Déplacer le subwoofer de quelques centimétres peut avoir un effet important sur la qualité du son grave. Pour chaque nouvel emplacement, commencez avec un réglage de la polarité et de la phase à « 0 » et répétez le processus de configuration à partir de l'étape 1.

IMPORTANT! NOTEZ TOUS LES RÉGLAGES EFFECTUÉS AUX ÉTAPES 1 À 3 POUR RÉFERENCE FUTURE.

IMPORTANT

4. Application de la fonction d'optimisation numérique automatique de la pièce (DARO)

Vous étés maintainant pré à tirer parti système exclusif d'optimisation numérique automatique de la piece (DARO) de JL Audio. Ce système mesurera la réponse du subwoofer au niveau de votre siège d'écoute principal et appliquera un puissant égaliséur à 18 bandes pour dompter les créées causées par les modes de la pièce, ce qui donnera des graves plus doux et plus précis. Si vous utilisez plusieurs Gotham v2 dans une configuration maître / esclave, il vous suffira de désigner l'appareil désigné comme maître pour effectuer le calibrage DARO de l'ensemble du système de subwoofer. Notez que tous les traitements de signal du panneau avant sont désactivés au cours du calibrage DARO, quels que soient les réglages des boutons. Le fonctionnement normal est restauré une fois le calibrage terminé.

a) Positionnez l'interrupteur de marche / arrêt principal sur « ON » et assurez-vous que l'interrupteur « Lights » sur le Gotham v2 est positionné sur « ON ».
b) Retirez le microphone de calibrage de saPOCHette de protection et connectez son cable à la prise jack mini-XLR du panneau de commande avant du Gotham v2.

REMARQUE: Le calibrage DARO n'est possible que lorsque le microphone de test JL Audio fourni est branché sur le panneau avant du Gotham v2. La fonction « calibrate » est désactivée lorsqu'aucun microphone n'est branché afin d'éviter toute perte accidentelle des réglages.

c) Connectez le microphone à l'autre extrémité du cable du micro et placez temporairement le micro dans le siège d'écoute principal. Si vous disposez d'un pied de micro, vous pouvez placer le micro à hauteur de tête et le positionner dans le siège d'écoute principal.
d) Sur le panneau de commande du Gotham v2, appuyez sur le bouton « calibrate ». Levoyant vert du bouton « calibrate » clignote lentement, indiquant que le calibrage commencerera dans 5 secondes.
e) Dans les 5 secondes qui suivent l'appui sur le bouton « calibrate », returnez à votre siège d'écoute principal et tenez le microphone dans la position normale, assis, à la hauteur approximative de vos oreilles.
f) Une série de bruit sera jouée par le Gotham v2 qui ressemble à un bruit parasite hachuré. La série va durer environ 3 minutes. Pendant ce processus, le système DARO prend une mesure de la réponse en fréquence à votre siège et corrige les événuels problèmes qu'il détecte. Le système DARO compensé également toute différence de niveau avant et après, de sorte que votre Gotham v2aura une intensité sonore perché similaire après le processus de calibrage. Lorsque le système DARO a terminé le calibrage, le bouton « calibrate » s'allume et reste allumé, indiquant un calibrage réussi.

Si vous souhaitez effectuer un nouveau calibrage, il suffit de répéter les étapes ci-dessus.

Pour effacer les réglages du DARO (c.-à-d. revenir au plat) et éteindre le voyant de calibrage, maintenez enforcé le bouton « demo», puis appuyez sur le bouton « defeat ». Veillez à appuyer sur cette série de boutons rapidement. Si vous maintainez le bouton « demo » enforcé plus de 2 secondes sans toucher le bouton « defeat», les tonalités de démo commenceront. Si cela arrive, attendez simplement que la série de démo se termine, puis réessayez. Vous pouvez effectuer un nouveau calibrage en suivant la procédure normale désrite ci-dessus.

IMPORTANT! SI VOUS DEPLACEZ VOTRE GOTHAM V2 OU VOTRE SIÉGE D'ÉCOUTE PRINCIPAL À L'AVENIR, VOUS DEVREZ À NOUVEAU EXECUTER LA FONCTION DARO. TOUT CALIBRAGEPARTICULIER EST UNIQUE POUR CETTE COMBINAISONPARTICULIERDE POSITION DU SUBWOOFER ET DE POSITION DU SIÉGE D'ÉCOUTE. IL SUFFIT DE SUivre LES ÉTAPES CI-DESSUS POUR CRÉER UNE NOUVELLE COURBE DE CALIBRAGE.

5. Filtre extrémement basse fréquence (e.l.f.)

Utilisez le bouton de réglage « e.l.f. trim » pour régler l'extension de l'extremement basse fréquence du Gotham v2. Ce réglage permet d'obtenir une atténuation de -12 dB ou une amplification de +3 dB à 24 Hertz. Il est particulièrement utile lorsqu'on utilise un Gotham v2 (ou deux) dans un système home cinema de taille petite à moyenne. Étant donné que les espaces clos plus petits contribuents à augmenter le niveau d'extremement basse fréquence, les petites salles de cinema peuvent être submergées par la forte production de graves du subwoofer Gotham v2. Cela peut générer un effet de graves « lourds » ou « exagérés » dans la zone d'extremement basse fréquence. En tournant vers le bas le bouton « e.l.f. trim », vous réduisez le niveau d'extremement basse fréquence et vous atténuez ce problème. N'hésitez pas à expérimenter et à écouter une variété de matériels exigeants jusqu'à ce que vous trouviez le meilleur compromis en fonction de votre piece et de vos préférences.

Votre Gotham v2 est désormais optimise pour restituer les mêleurs graves au niveau de votre siège d'écoute. Félicitations!

IMPORTANT

QUESTIONS LES PLUS FRÉQUENTES

Puis-je poser des objets sur mon subwoofer?

Il n'est pas recommandé de poser des objets sur le boitier du subwoofer, car ils peuvent vibrer et générer des bruits indésirables et cause des dégats eventuels. Aucun object contenant du liquide ne doit être placé sur le boitier du Gotham v2.

Le Gotham v2 dispose-t-il d'un blindage magnétique?

Les subwoofoers Gotham v2 ne disposent pas de blindage magnetique. Pour eviter toute perturbation magnetique avec certains modeles de téléviseurs, placez le Gotham v2 à une distance d'au moins 1 à 1,5 m (3 à 4 pi) de votre écran. Si vous observez une décoloration de l'image, déplacez le subwoofer encore plus loin jusqu'à ce que ces perturbations disparaisent.

Ma facture d'électricité sera-t-elle élevée si je laïssé le Gotham v2 en mode « Auto »?

Lorsqu'il est en mode « Auto», l'amplificateur du Gotham v2 n'est mis sous tension que lorsqu'un signal significatif est détecté au niveau des entrées. Lorsqu'il est hors tension, seuls les circuits « du mode veille » restent sous tension, ce qui nécessite une quantité de courant négligeable (moins de 5 watts).

Dois-je débrancher le subwoofer pendant un orage ou une absence prolongée?

OUI. Vous devez débrancher votre Gotham v2 pendant (ou avant) un ora Cela permettra d'eviter tout endommagement derivant des pics de tension provoques par la foudre. Dans ces conditions, il est bon de débrancher tous les composants audio / video. Si vous devez vous absenter de chez vous pendant plusieurs jours, il est également conseilé de débrancher les composants de votre home cinema afin d'éviter les dommages causés par des tempêtes ou des perturbations électriques imprévues.

NETTOYAGE DEVOTRE GOTHAM V2

Dépoussiérez le boitier de votre subwoofer Gotham v2 avec un chiffon en microfibre propre et doux ou un plumeau à poussière. Les chiffons en microfibre sont généralement vendus dans les commercés de fourniture d'accessoires automobiles.

Les taches superficielles peuvent généralement être nettoyées avec un chiffon propre en microfibre. Pour les taches plus tenaces, polissez et protégéz la surface de finition avec de la cire automobile de haute qualité et un chiffon en microfibre vendus dans les commercés de fourniture d'accessoires automobiles. Nous vous conseillons d'utiliser la cire « NXT Tech Wax » de Meguiar® et les chiffons en microfibre Meguiar*.

N'utilisez jamais de produits contenant des solvants agressifs ou des abrasifs, car ces produits peuvent endommager la surface de manière irréversible. N'utilisez jamais de produits d'entretien pour meubles ou à base d'huile sur votre Gotham v2. N'utilisez jamais des solvants ou des produits de nettoyage agressifs sur votre Gotham v2. En cas de doute, testez le produit sur la partie inférieure du boitier et laissez agir plusieurs jours avant de vous engager à l'utiliser sur des parties visibles.

DéPANNAGE

Aucun son ne sort du subwoofer.

1. Vérifiez que le Gotham v2 est branché, en position « ON » et que les voyageurs du panneau avant sont allumés. Si les voyageurs ne s'allument pas, vérifie le disjoncteur qui alimente sa prise ou branchez le Gotham v2 sur une autre prise de courant alternatif. Si la prise secteur est alimentee mais que les voyageurs ne s'allument toujours pas, vous nevez contrcler / replacier le fusible principal du Gotham v2. Consultez la section « Porte-fusible » à la page suivante.
2. Testez le subwoofer en appuyant sur le bouton « demo » sur le panneau avant. Si le subwoofer émet des tonalités de démonstration, le circuit interne du subwoofer est bon et il pourrait y avoir un problème d'entrée. Vérifiez les branchements du cable d'entrée au niveau du Gotham v2 et du récepteur / préampli / processeur.
3. Assurez-vous que les réglages du recepteur n'ont pas été modifiés.
4. Si les autres enceintes fonctionnent, mais que le Gotham v2 ne fonctionne pas, essayez de changer le cable qui relié le Gotham v2 au système.
5. Si le problème persiste, contactez votre revendeur ou l'assistance technique JL Audio.

Le niveau de grave a changé.

1. Assurez-vous que les réglages du niveau du Gotham v2 et sur votre récepteur / préampli / processeur n'ont pas été modifiés.
2. Si vous utilisez le bouton « Master Level » du Gotham v2 pour régler le niveau du subwoofer, vérifie que l'interrupteur « Level Mode » est régé sur « variable »
3. Verifiez la position du bouton « e.l.f. trim »

Bourdonnements ou autres bruits inusuels émis par le Gotham v2

1. Veuillez consultier le point relatif au mode d'entrée à la page 20 du present manuel, en particulier si des composants en avant, des câbles, etc., ont fait l'objet de modifications.
2. Éteignez le Gotham v2, débranchez tous les câbles de signal d'entrée et de sortie, puis rallumez le Gotham v2. Si le bruit disparait, le bruit a été provoqué ailleurs dans votre système.

Les graves sont « brouillés » ou « trop lourds »

1. Essayez de diminuier le niveau de 24 Hertz à l'aide du bouton de réglage « e.l.f. trim ». Les graves lourds peuvent parfois être causés par une trop grande sortie de basses fréquences dans une piece de taille moyenne.
2. Diminuez le niveau général du subwoofer.
3. Verifiez les réglages du récepteur.
4. Essayez de changer de subwoofer ou de changer la position d'écoute principale. Changer l'un ou l'autre peut avoir un effet ÉNORME sur la sonorisation de votre équipement. Consultez la section relative à l'instruction aux pages 6 à 10 du present manuel.

DéPANNAGE - suite

Levoyant « calibrate » clignotant indique que le calibrage DARO est en cours.

1. Si le microphone JL Audio fourni n'est pas correctement branché dans la prise du panneau avant, le calibrage échouera et levoyant vert « calibrate » clignotera rapidement. Le calibrage se poursuit UNIQUEMENT avec le microphone JL Audio branché. Si vous connectez un autre micro, le calibrage échouera. Appuyez sur le bouton « calibrate » pour annuler l'état clignotant duvoyant « calibrate »
2. Si le calibrage échoue alors que le microphone JL Audio est correctement connecté, le témoin vert du bouton « calibrate » clignote lentement. Vérifiez le branchement du microphone et du cable et relancez le calibrage. Si le calibrage échoue après les étapes décrites ci-dessus, le microphone ou le cable du microphone peut être défectieux. Contactez l'assistance technique de JL Audio Home.

Votre Gotham v2 est nettement audible en dehors de votre maison.

1. Réexaminez le réglage « Master Level » de votre Gotham v2 ou de votre récepteur / préampli / processeur home cinema.
2. Renseignez-vous auprès de votre revendeur JL Audio pour obtenir des informations sur les méthodes d'insonorisation.
3. Eloignez le Gotham v2 des fenêtes.

PORTE-FUSIBLE

Le cache du porte-fusible se trouve sur le panneau arrière, pres de la prise du cordon d'alimentation. Ce petit cache à ressort peut être retiré pour facilitier l'accès afin de contrôle ou replacer le fusible principal. Si vous pris secteur est alimentee, mais que les voyageurs du subwoofer Gotham v2 ne s'allument pas, le fusible principal peut etre brule.

Pour le retirer : débranchez le cordon d'alimentation du subwoofer. Introduisez un petit tournevis a tete plate dans la fente du cache et tournez lentement dans les sens contraire des aiguilles d'une montre jusqu'à ce que le porte-fusible se détache. Une fois retire, le fusible peut etre controle et, le cas échéant, remplace. Consultez le tableau ci-dessous pour connaître les valeurs de fusible de votre apparéil Gotham v2.

Pour le réinstaller: notez que le corps du porte-fusible est adapté à l'ouverture et qu'il doit être aligné pour correspondre parfaitement. Introduisez le porte-fusible dans l'ouverture et tournez doucement dans le sens des aiguilles d'une montre (environ 1/8 de tour) pour l'enclenger. En appuyant sur le cache et en sentant le dessort se comprimer vous pourez localiser la bonne position. Rebranchez le cordon d'alimentation secteur.

Si le fusible de remplacement brule immédiatement après avoir été remplaced, l'amplificateur du subwoofer devra être réparé. Veuillez contacter vous revendeur ou distributeur JL Audio/agréé.

Calibre de fusible, modèles à 120 V uniquement
Modèle Type	de fusible Taille du fusible
g213 (120 V) 6,35	x 31,75 mm (0,25 x 1,25 po), action rapide 15 A, 250 V

Calibre de fusible, modèles à 240 V uniquement
Modèle Type	de fusible Taille du fusible
g213 (240 V) 5 x	20 mm (0,20 x 0,79 po), action rapide 10 A, 250 V

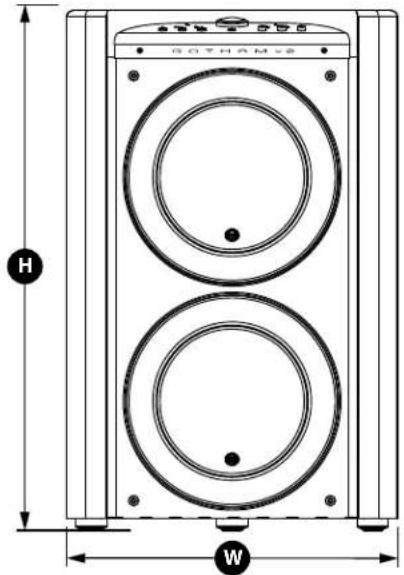

GOTHAM.v2

AVANT

Spécifications techniques	g213v2 Subwoofer domestique Gotham
Type d'enceinte:	Seilée, parois non paralleles
Haut-parleur:	Double 34 cm / 13,5 po (diamétra nominal)
Réponse en fréquence (anécholique):	19-112 Hz (L1,5 dB)-3 dB à 175 Hz/120 Hz-10 dB à 14 Hz/150 Hz
Surface effective du piston :	1386 m³ (214,70 po)
Excursion effective:	2,7 litres (773 po³)
Puisance de l'amplificateur:	500 watts RMS court Lemaire
Dimensions: (H) hauteurs x (L) largeurs x (P) profondeur L2 hauteur compré des pièts.	867 mm x 546 mm x 610 mm(34,13 po x 21,50 po x 24 po)
Polds net:	163 kg (360 lbs)
Finition du boitier:	Noir brillant

« JL Audio «, « Gotham » et le logo JL Audio sont des marques déposées de JL Audio, Inc.

©2022 JL Audio, Inc. • Pour des informations plus détaillées, veuillée visiter notre site www.jlaudio.com. Les images des produits sont fournies à titre d'illustration uniquement et peuvent différer du produit réel. En raison du développement continu de nos produits, toutes les caractéristiques sont susceptibles d'être modifiées sans préavis.

w w . j l a u d i o . c o m

10369 North Commerce Parkway · Miramar, Florida · 33025 · Etats-Unis

CHARACTERISTIQUES

Entrées asymétriques :

Steréo ou Mono (deux prises jack RCA)

Entres symétriques:

Stereo ou Mono (deux prises jack femelles XLR)

Sortie vers esclave: Asymétrique (une prise jack male XLR)

Modes d'entrée :

Maitre ou esclave

Modes de niveau :

Référence (gain fixe) ou Variable de sourdine à +15 dB au-dessus du gain de référence

Modes d'alimentation :

Hors tension, sous tension, automatique (detection de signal)

Modes des voyageants:

Ieteints, allumés ou lumière faible

Mode filtrpasse-bas:

Eteint, 12 dB par octave ou 24 dB par octave

Frequence de coupure de filtré passage-bas : Variable de 30 Hz à 130 Hz

Polarité :

0 ou 180 degrés

Phase:

Variable de 0 à 270 degrés

Filtre e.l.f. trim :

Variable de -12 dB à +3 dB à 24 Hz

Optimisation numérique automatique de la pièce (DARO):

Automatique, égaliseur numérique 18 bandes avec microphone de calibrage de grade laboratoire inclus, désactivable.

JL AUDIO.

AUSPACKEN DES GOTHAM v2

ANSCHLIESSEN DES GOTHAM v2

REINIGUNG DES GOTHAM v2
