MANUAL DE USUARIO Gotham g213 v2 JL Audio

Subwoofer potenciado Gotham v2

g213v2

Manual del propietario

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: PARA DISMINUIR EL RIESGO DE INCENDIO O DESCARGA ELECTRICA, NO EXPONGA Este PRODUCTO A LA LLUVIA O LA HUMEDAD.

PRECAUCION: CON EL FIN DE DISMINUIRE EL RIESGO DE DESCARGA ELECTRICA, NO RETIRE LA CUBIERTA. NO HAY PARTES INTERNAS QUE EL USUARIO PUEDA REPARAR. DELEGUE LAS TAREAS DE MANTENIMIENTO EN PERSONAL CUALIFICADO.

1. Lea las instrucciones: Deben leerse todas las instrucciones de seguridad y operacion antes de utiliser el subwoofer.
2. Conserve las instrucciones: Deben conservarse todas las instrucciones de seguridad y operation para tenerlas como referencia futura.
3. Preste atencion a las advertencias: Deben seguirse todas las advertencias en el subwoofer y en las instrucciones de operacion.
4. Siga las instrucciones: Deben seguirse todas las instrucciones de uso y operación.
5. Agua y humedad: El subwoofer NO debe usarse circa del agua; por ejempo, circa de una bañera, un lavatorio, una piletta, una tina para lavar ropa o una piscina, o en un sótano humedo, etc.
6. Ventilación: El subwoofer debe estar colocado de manière que su ubicación o posición no interfieran con su ventilación adecuada. Por exemple, el subwoofer no debe colocarse en una cama, un sofa, una alfombra o una superficie similar que pueda bloquear el flujo de aire por las aletas del disipador de calor. Si va a colocar el subwoofer en una instalación de tipo "incrustado", asegúrese de que el flujo de aire al disipador de calor en la parte posterior del subwoofer no se vea impedo. No cubra el disipador de calor del subwoofer con manteles, cortinas, etc.
7. Calory llamas: El subwooferDebe estar colocado lejos de las fuentes de calor, tales como radiadores, rejoillas de direccionamiento del calor, calentadores, chimeneas uOthers dispositivos que produzcan calor. No colque velas en la parte superior del subwoofer ooca de este.
8. Fuentes de alimentación: El subwoofer debe connectarse únicamente a una fuente de alimentación del tipo descririto en las instrucciones de operación o según lo indicado en el aparato. El Gotham v2 tiene un amplificador muy potente. Para Obtener el máximo rendimiento, utilise un circuito de alimentación de CA dedicado. Sugerimos usar disyuntores con tamanos minimos de 120 VAC/20 A o 230 VAC/10 A.
9. Proteccion del cable de alimentacion: Los cables de alimentacion deben pasarse de modo que se disminuya la posibility de caminar sobre ellos o de que se los pellizque con los elementos colocados sobre o contra ellos, prestando especial atencion a los cables en los enchufes, los tomacorrientes y la zona de salute desde el subwoofer.

El simbolo del rayo con punta de flecha bajo de un triángulo equilatoro Tiene como fin alertar al usuario sobre la presencia de "voltaje peligrosso" bajo del alojamento del producto, que pueda ser de magnitud suficiente como para representar un riesgo de descarga electrica para las personas.

El signo de exclamacion bajo de un triangulo equilatero tiene como fin alertarle al usuario sobre la existencia de instruetiones importantes de operacion y mantenimiento en la bibliografia incluida con el producto.

IMPORTANT

1. Limpieza: El subwoofer deben limpiarse únicamente según las recomendaciones en las instrucciones de operación.
2. Periodos de no uso: El cable de alimentacion del subwoofer debe desconnectarse del tomacorriente cuando el altovo permanezca sin utilizes por periodos extensos.
3. Iluminación y sobretension de alimentación: Le recomendamos desconectar el subwoofer del tomacorriente durante tormentas electricas o interruptions de alimentación recurrentes para evaporar daños por sobretension de alimentación.
4. Ingreso de liquidos u objetivos: Se debe tener cuidado de que no caigan objetivos ni ingresen liquidos derramados sobre el alojamento del subwoofer. No exponga el subwoofer a goteras o salpicaduras de liquidos. No colque objetivos llenos con liquidos en la parte superior del subwoofer oriba de este. Por exemple: floreros, bebidas, lamparas con combustible liquido, etc.
5. Danos que requieren del service Tecnico: Personal技术服务rialmente dejanados, como el subwoofer en los siguides susccios:

a. Cuando el cable o enchufe de alimentacion se hayan danado.
b. Cuando hayan caido objetos o se haya derramado liquido en el subwoofer.
c. Cuando se haya expuesto el subwoofer a la lluvia.
d. Cuando el subwoofer parezca funciona anormalmente o presente un cambio marcado en su rendimiento.
e. Cuando el subwoofer se haya caido o se haya danado su gabinete.
f. Cuando el cono o la suspENSION del transductor del subwoofer se hayan dañado fácilamente.

1. Mantenimiento: El usuario no debe intentar realizar un service de mantenimiento en el subwoofer más alla de lo descririto en las instrucciones de operación. Todas lasDEMAs tarea de mantenimiento deben delegarse en personal的技术ico@cualificado.
2. Sobrecarga: No sobrecargue los tomacorrientes, los cables de extension ni las barras de alimentacion eletrica, ya que ello pueda resultar en un riesgo de incendio o descarga eletrica.

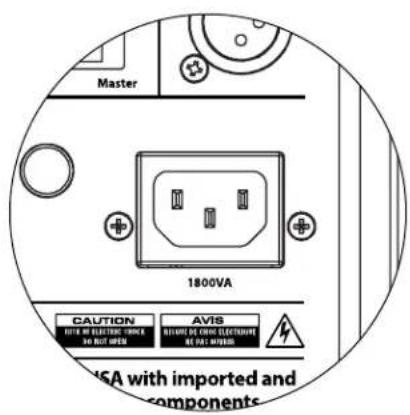

3. Puesta a tierra: Este subwoofer incluye un cable de alimentacion de tres espigas con connexion a tierra. Deben tomarse precauaciones para que los medios de puesta a tierra del subwoofer no queden inhabilitados. Si se inhabitita la espiga de connexion a tierra del cable de alimentacion del subwoofer, se pueda augmentar el riesgo de descarga electrica y se pueda tener danos permanentes en los componentes electronicos del subwoofer.

ADVERTENCIA

ESTE SUBWOOFER PUEDE PRODUCIR NIVELES MUY ALTOS DE PRESION SONORA. LIMITE EL VOLUMEN DE OPERACION PARA EVITAR DANAR SU AUDICION EN FORMA PERMANENTE.

DECLARACION DE CUMPLIMIENTO CON LA FCC

NOTA: Este equipo ha sido的概率 y se ha comprobado que cumple con los limites de la sección 15 de las Reglas de la FCC. Dichos limites tienen como fin proportionsar proteccion reasonable contra interferencias perjudiciales en una instalacion residencial. Este equipo genera, usa y pueda irradiar energia de radiofrecuencia y, en caso de no ser instalado conforme a las instrucciones,uede occasionar interferencias perjudiciales para las communicatoraciones por radio. No obstarve, no existe garantia de que no se produzcan interferencias en una instalacion en particular. Si este equipo genera interferencias perjudiciales en la recepcion deTelevisores o radios, lo que pueda establecerse encendiando y apagando el equipo, se alienta al usuario a registrar de corrigirla interferencia mediana una or más de las siguientes medidas:

-Reoriente o reubique la antenna de recepcion.
—Aumente la separacion entre el equipo y el receptor.
— Conecte el equipo en una calidad de un circuito diferente dequel al cui está connectado el receptor.
— Consulte con el distribuidor o con un的技术ico experimentado en radios/televisores para Obtenerayuda.

INDICE

Instrucciones importantes de seguidad: 2-3
Introduccion: 4
Descripción general del producto: 5
Colocacion de su Gotham v2 en su sala de audio: 6-10
Desembalaje de su Gotham v2: 11
Distribución del panel de control frontal: 12
Distribución del panel de control y conexiones trasero: 13
Controles del panel frontal en detaille: 14-17

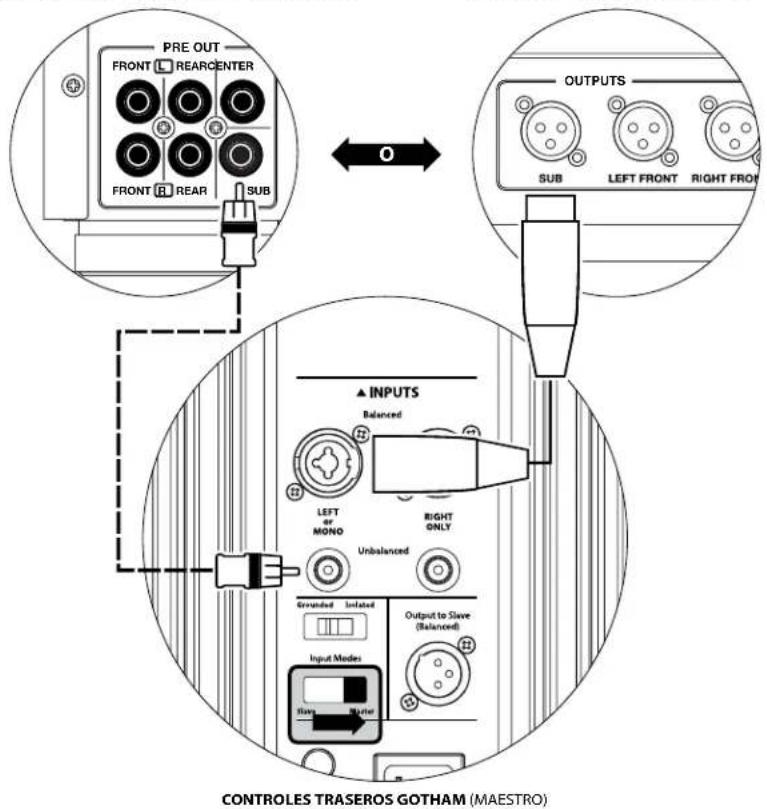

Controles traseros en detalle y connexion de su(s) Gotham v2: 18-25
Procedimiento de configuración recommendado: 26-30
Preguntas frecuentes: 31
Limpieza de su Gotham v2: 31
Resolución de problemas: 32-33

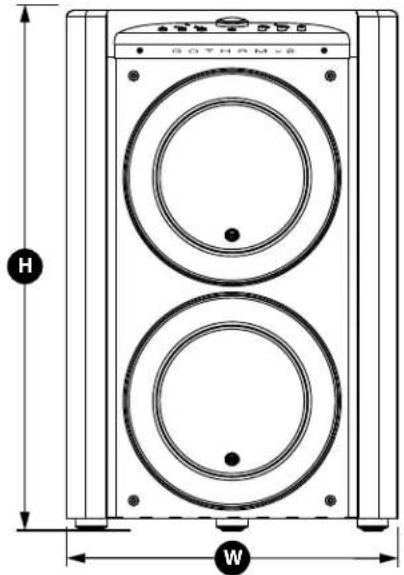

Especificaiones: 34
Garantía limitada/Información de servicios: 35

INTRODUCCION

Felidades por adquirir un sistemas de subwoofer potenciado Gotham v2 de JL Audio. Este producto ha sido disnado esentially para brindar un rendimiento exceptional en su sistemas de audio o cine en casa por muchos años.

Comoonia, estamos intensamente comprometidos con la Investigacion base de altavoces de alto rendimiento y de las technologias de amplificadores. Los diseños de larga trayectoria de los transductores del subwoofer de JL Audio son ampliamente considerados como estandares de referencia para Obtener patrones lineales y un maximum rendimiento. Además, hemos centrado nuestros esfuerzos en create amplificadores y Tecnologías de procesamento de senales potentes,specificamente dirigidos a Obtener un rendimiento exceptional en las Frequencias bajo. Su equipo Gotham v2 combina estas disciplinas base bajo de un empaque compacto y hermosamente construido para brindar una experiencia de audio sin igual.

Le agradecemos sinceramente por su compray y lo invitamos a leer estemanual en su totalidad para poder lograr el mayor nivel de rendimiento con su sistemas de subwoofer Gotham v2. Que lo disfrute.

TECNOLOGIAS DE JL AUDIO INCLUDEAS EN LOS SUBWOOFERS Gotham v2

DMA es el innovador sistemas de análisis dinámico del motor (DMA, por su sigla en ingles) de JL Audio, cuando finbine en mejorar el comportamento dinálico del motor. Como的结果de la optimación por DMA,los motores de los altavoces se mantienen efectivamente lineales durante un rango extremo de trayectoria,adelmas de Maintener un Campo magnético fjo de alta estadidad durante un amplio rango de alimentación. Estogo genera una distorsión mucho menor y temporaldades reproducidas felmente... o,行业中如何 de forma'sencilla: sonidos graves fuertes,claros y articulados.

Envolvente OverRoll

El envolvente OverRoll" se extiende sobre el reborde de montaje del transductor, realizando el diametro disponible que se desperdiez en los altavoces convencionales. Esto permite usar el rodillo más ancho, necesario para controlar las altas excursioniones sin sacrificar la preciosa area del cono.

W-Cone

El W-Cone es un Conjunto de conos de cuerpo unitario que ofrece una asombrosa rigidez de cono con una masa minima.

Métrode sujeción Floating-Cone

Esta的技术e de ensamblaje garantiza una correcta geometria involvente en el altovoz armado, para conseigir asi un mejor control de la trayectoria y una alineacion dinamica de la bobina de voz.

Sujeción reforzada de la araña

Esta sujeción de suspENSION de alta integridad alivia la tensión del material de la araña en las altas excursiones para mejorar la confiabilidad.

Tecnología de refrigeración por marco elevado

Proporcióna aire frio a la bobina de voz del altovoz a工程技术 de ranuras situadas directamente encima de la placar superior. Esto mejor el manejo de la potencia y la calidad del sonido, ya que minimiza los desplazamenteos de los paratemeros dinamicos y la compresion de la potencia.

Parte de poste con perforación transversal Este innovador sistemas de ventilación的最佳a en gran medida la disipacionTERMICA y el manejo de la potencia dirigiendo el flujo de aire hacía el formador de la bobina de voz,eworkando en conjunction con la Tecnología de marco elevado.

Circuito de realizacion de alta amortiguation

Este innovador diseño de circuito de control discreto permit a nuestros amplificadores de conmutación de类产品 Dmantener un excelenfefactor de amortiguation para mejor emelportamento transitorio y la fidelidad.

DESCRIPCION GENERAL DEL PRODUCTO

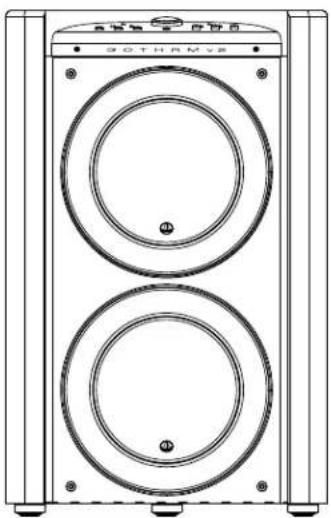

Los subwoofoers Gotham v2 de JL Audio combinan un transductor de subwoofer de JL. Audio de ultima的技术ia y un paquete de componentes electronicos/ amplificador bajo el alojamento altoamente optimado para brindar una experiencia de audio exceptional en su sistemas de audio o cine en el hogar.

Los transductores del subwoofer en suSYSTEMA de subwoofer Gotham v2 son capaces de tener una trayectoria lineal exceptional sin afectar o distorsionar el audio. Estos transductores de calidad de referencia permiten que su subwoofer Gotham v2 reproduzca eventos potentes de bajo Frequencia con un asombroso impacto y una precision sin precedentes. Derivados de la legendaria plataforma de diseño W7 de JL Audio, los transductores del Gotham v2 Ofrecen una capacité de excursion pico a pico muy superior a las 3 pulgadas (76mm) para manejar como modamente la dinamica del material de programa mas exigente.

Para sacarle el máximo partido a esta plataforma de transductores de larga trayectoria, se necesita una enorme cantiago de potencia controla. Nuestro equipo de ingeniería electrónica llevo a cabo un intenseo análisis del material típico del programa y sus requisitos dinámicos para equilibrar el consumo de corriente y los requisitos reales de potencia de salute en relacion con las caracteristicas de impedancia del sistemas. Tras un detallado estudio, se createon amplificadores de conmutación con ingeniería de precision que emplean una Tecnología de retroalimentación patentada para aprovechar al máximo la envolvente de excursion completa de cada transductor. En comparación con sus predecesores, los Gotham v2 han sido mejorados con un procesamento de Signals digital totalmente nuevo y un aumento del 20% en la potencia del amplificador, lo que mejor aún más sus extraordinary capacities dinámicas.

El hermoso gabinete que encierra las partes operantes de su equipo Gotham v2 también es el的结果ado de un delicado Diseño. Para CONTENER la presión generada por el transductor del Gotham v2, realizamos una construcción masiva de fibra de vidrio con amplias caracteristicas de refuerzo interno y avanzadas技术水平s de ensamblaje.

Su sala de audio es el(other espacio acotado que afecta a la forma en que sonaran sus graves. Todas las salas crean una firma sonora españica, que debe gestionarse eficazmente para促成 un rendimiento de bajas Frequencias bien equilibrado. Para poder a Integrar adeuadamente sus subwoofoers con la acustica de su sala, todos los subwoofoers Gotham v2 employan un potente planta de optimacion digital automática de la sala (DARO). Este planta despiega dieciocho bandas de ecualizacion digital para darmar la acustica de la sala y.Ofreceruna precision de subgraves extremecedora.

Como puede ver en esta breve introduccion, los sistemas de subwoofer Gotham v2emploiunchas technologias avanzadas.En el contenido de este manual se explicaran lascharacteristicasye lo guiara atramvesde la configuracion yafinacion de su subwoofer Gotham v2para ayudarlealograruna inmejorable experiencia de audio de bajo Frequencia.

Si necesita ayud, lo instamos a contactar a su vendedor minorista autorizzato de JL Audio para Obtener consejos de expertos sobre la configuracion del equipo y por cuestiones de mantenimiento.

IMPORTANT

IMPORTANTE! SE RECOMENDA ENCARECIDAMENTE QUE LEA LA SECCION SIGUIENTE ANTES DE DESEMBALAR SU Gotham v2. SE RECOMENDA DESEMBALAR EL SUBWOOFER CERCA DE SU UBICACION FINAL.

ADVERTENCIA:EL GOTHAMV2 ESEXTREMADAMENTEPESADO (405 Ib/184 kg) Y ES MUY DIFICIL DE MANEJARI LAS PERSONAS CON PROBLEMAS DE ESPALDA O AFECCIONES MEDICAS QUE IMPIDAN REALIZAR ESFUERZOS NO DEBERIAN INTENTAR DESEMBALAR NI MOVER UN GOTHAM V2.

ADVERTENCIA: LAS INSTRUCCIONES DE DESEMBALAJE DEBEN SEGUIRSE AL PIE DE LA LETRA. NO HACERLO PUEDE PROVOCAR DANOS EN EL PRODUCTO Y LESIONES.

ADVERTENCIA: NO MANIPULAR CORRECTAMENTE UN GOTHAM V2 DURANTE EL DESEMBALAJE Y LA COLOCACION PUEDE PROVOCAR DANOS CUANTIOSOS QUE NO ESTAN CUBIERTOS POR LA GARANTIA.

IMPORTANTE! SERÁN NECESARIAS AL MENOS DOS PERSONAS FUERTES PARA MOVER, DESEMBALAR Y COLOCAR EL GOTHAM V2. (SE RECOMIENDAN TRES PERSONAS.)

IMPORTANTE! ANTES DE COLOCAR EL GOTHAM V2 EN SU SALA DE AUDIO, ASEGÜRESE DE QUE LA ESTRUCTURA DEL SUELO ES CAPAZ DE SOPORTAR EL PESO DEL PRODUCTO. CONSULTE A UN INGENIERO PROFESIONAL SI ES NECESARIO.

ADVERTENCIA

IMPORTANT

COLOCACION DE SU GOTHAM v2 EN SU SALA DE AUDIO:

Su sala de audio o cine en el hogar son una parte integral de su sistemas de reproduccion de sonidos. Las dimensiones ficas de la sala y sus muebles, materiales, puertas y ventanas jugan un papel importante en la definacion del tipo de sonido de su sistemas.

Cuando se coloca una fuente de sonido en un espacio rectangular encerrado, se generate "ondas estacionarias", que resultan de la relation entre la longitud de onda del sonido y las dimensiones de su sala. En otherpalabras, las ondas estacionarias resultan de la energia de sonido atrapada en la sala, a medida que rebota de atras a adelante entre las paredes opuestos. Las ondas estacionarias en la sala crean picos y depressiones acusticos,onde el sonido es mas alto o mas suave, en base unicolemente a la posicfon fisica de la sala. La energia también "se acumula" en los alrededores de la sala, creando una respuesta exagerada de los sonidos graves en ciertas Frequencias. Estas resonanciesfundamentales de la sala se llaman "modos" de salas.

La lección de esta historia deodos consiste en intentar evaporar posiciones de asentimiento en regiones de picos o depressiones de ondas estacionarias. Se recomienda ampliamente colocar las sillas desde whence se va a escharar en areas donde los picos y depressiones modalles Sean moderados y no se refuercen entre si. Las dos areas mas claramente evitables son aquellas cercanas al centro exacto de la sala y aquellas cercanas aequalquera de las paredes de la sala.

Así como su asiento pueda estar en una region de pico o depresión, también puede suceder lo mismo con su subwoofer. Cuando se lo coloca en la esquina de una sala, un subwoofer excita al máximo la estructura modal de la sala, creando una calidad más fuerte con menos depresiones. Cuando se aleja al subwoofer de una esquina o pared, los modelos de la sala seurrentan menos, lo que pueda alterar el sonido en el lugar de su asiento.

Asegúrese de probar tanto con su posición de asiento y con la posición del subwoofer para encontrar la mejor solución. Unasciousada experimentación suele conducir a un sistemas que suena mejor. Utilice nuestros sugerencias de configuración (ejemplificadas en la página de al lado y en las páginas siguientes) para comenzar.

Si no puedaatar colocar su sofa contra la pared del fondo, o su subwoofer en una posicion que no sea optima, el sistema de optimizacion digital automatica de la sala (DARO) de su Gotham v2 puede mejor drasticamente estas situaciones poco ideales.

Le recomendamosunarocando suGotham 2 enla parte frontal de la sala,cerca del altavoz frontal izquierdo o del decrecho.Colocarlo directamente en la esquina delantera de la sala produciré el maximo numero de picos y el minimo numero de caidas en la respecta de graves. Esto peut ser ventajoso porque elsystemA DAR0 delGotham 2 suepe corregir los picosresultantes de forma muy eficaz,minteras que las caidas en la respecta no peuvent corregirse mediante thecualizacion.Las caidas en la respecta solo peuvent minimizarse colocando cuidadosamente el subwoofer y al oyente.

Si coloca el Gotham v2erca de paredes solidas, reforzará la的回答sta de los sonidos graves y, si lo coloca lejos de paredes solidas, genera el efecto contrario. Aumentar la distancia entre el subwoofer y las paredes pueda ayudar a suavizar la的回答sta de los sonidos graves superiores en algunos salas.

Le recomendamoseatingcolocarelGothamv2cercedeventanasparaeatingquevibryeque transmitalossonidosal exterior.

CONSIDERACIONES ESPECIALES PARA EL MANEJO DEL GOTHAM v2

El Gotham v2 es extremadamente pesado y pueda ser dificil de manejar. No manipularlo correctamente durante el desembalaje y la colocacion能把 provocar daños cuantiosos que no está cubiertos por la garantía.

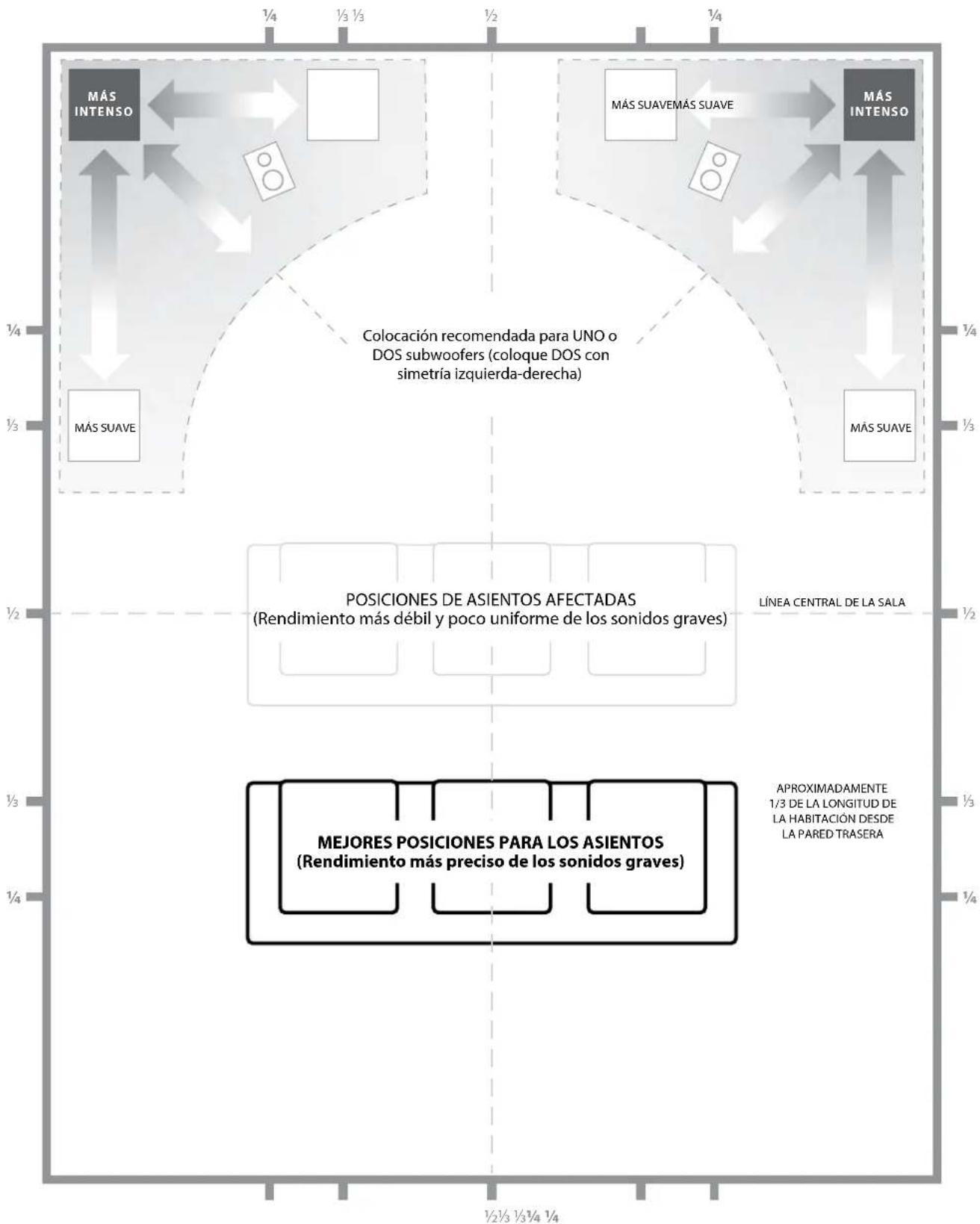

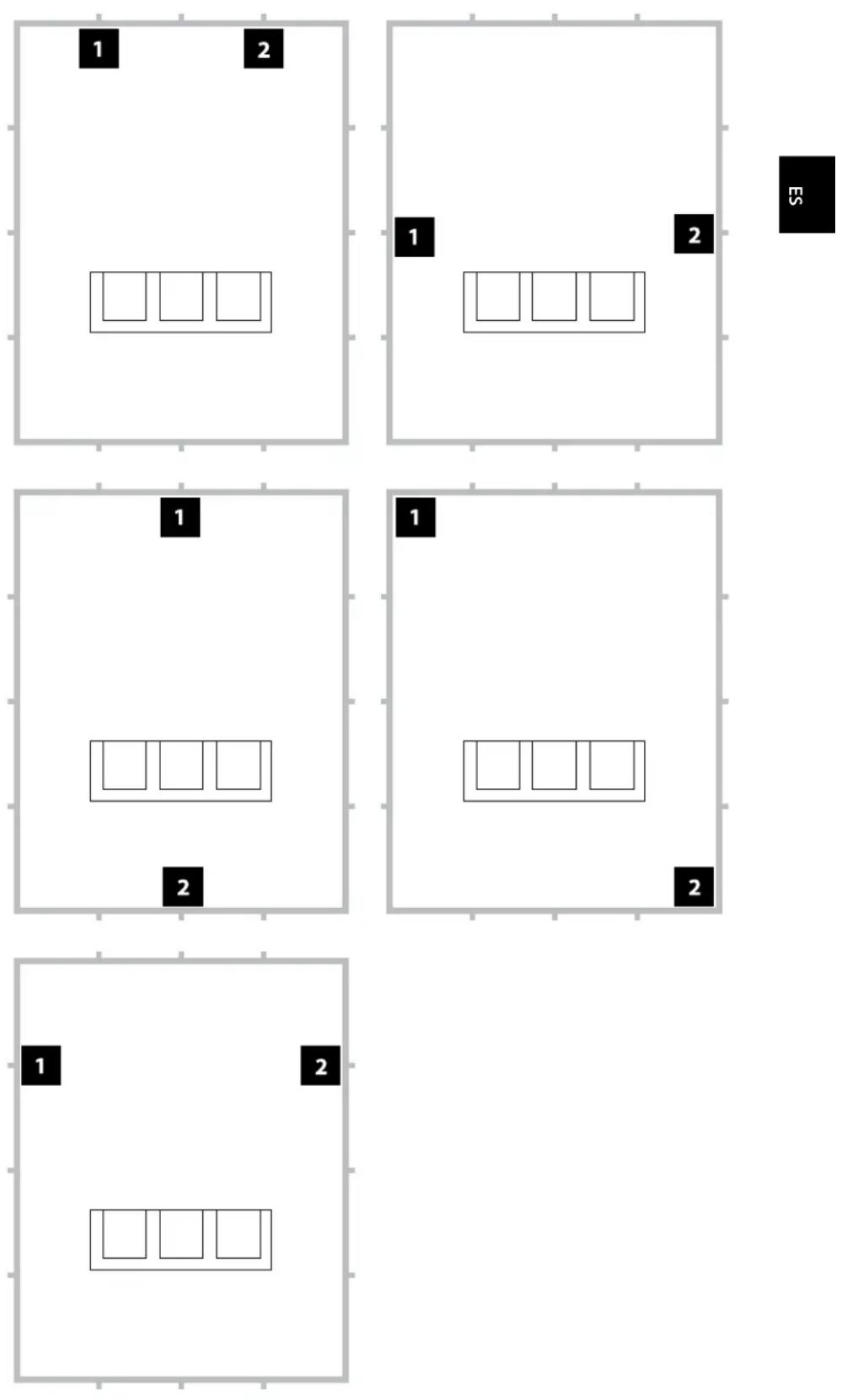

Opiones de colocacion del subwoofer recomendadas para un o dos Gotham v2

Cuando use dos subwoofer s
Gotham 2 ,trate de colocarlos
cerca de las esquinas frontales de
la sala, en esquinasGMTTadas
diagonalmente en la sala, o en los
puntos centrales de paredes opuestos,
como se muestra a la derecha.

Se recomienda probar con la colocacion del equipo, teniendo en cuenta la posicion del oyente y del subwoofer, para lograr los miglioras resultados. Los Beneficios peuvent ser realmente significativos.

Se recomiendaayar medicaciones de altaResolution y calibrar el sistema de forma profesional para Obtener los最好的 resultados y rendimiento del sistemas posibles.

Opiones de colocacion del subwoofer recomendadas para dos Gotham v2Utilizacion d

Opiones de colocacion del subwoofer recomendadas para tres Gotham v2

Opiones de colocacion del subwoofer recomendadas para quatre Gotham v2

Utilización de tres o cinco Gotham v2

Conforme a lo investigado, la mayor respuesta de los sonidos graves en un area amplia de escucha能把 lograrse usingo quatre subwoofoers, colocando uno en el punto medio de cada una de las quatre paredes (aunque usar dos o tres subwoofoers能把 ser igual de satisfactorio).

Se recomienda probar con la colocacion del equipo, teniendo en cuenta la posicion del oyente y del subwoofer, para lograr los miglioras resultados. Los Beneficios peuvent ser realmente significativos.

Se recomiendaayar medicaciones de alta resolution y calibrar el sistema de forma profesional para Obtener los mejores resultados y rendimiento del sistemas posibles.

DESEMBALAJE DE SU GOTHAM v2

Ahora que ha decidido sobre colocar su Gotham v2 en la sala,可以更好ear a desembalarro cerca de su ubicacion designada.

El Gotham v2 deben(desembalancecercedel lugardonde se colocarélesubwoofer.Elsubwooferestá embalado al revés.Esta caja debe ser volteada CUIDADOSAMENTE y EXACTAMENTE como se describes paraextraer el subwoofer, minimizar el esfuerzo yevitar el riesgo de danar el producto.

EsubwooferGotham v2 se envia en unafunda protectora de tela que no aparece enlas instrucciones de desembalaje anteriores. Utilice la orientacion del Gotham v2 anterior como guia.

IMPORTANT

IMPORTANTE! DEBIDO AL PESO DEL SUBWOOFER GOTHAM v2, TENGACUIDADO MIENTRAS LO DESEMBALA Y POSICIONA PARA EVITAR LESIONES. CONSIGA LA AYUDA DE OTRAS PERSONAS PARA FACILITAR EL PROCESO. A FINDE MINIMIZAREL RIESGO DE LESIONES, FLEXIONE LAS RODILLAS Y LEVANTELO HACHIENDO FUERZA CON LAS PIERNAS, NO CON LA ESPALDA.

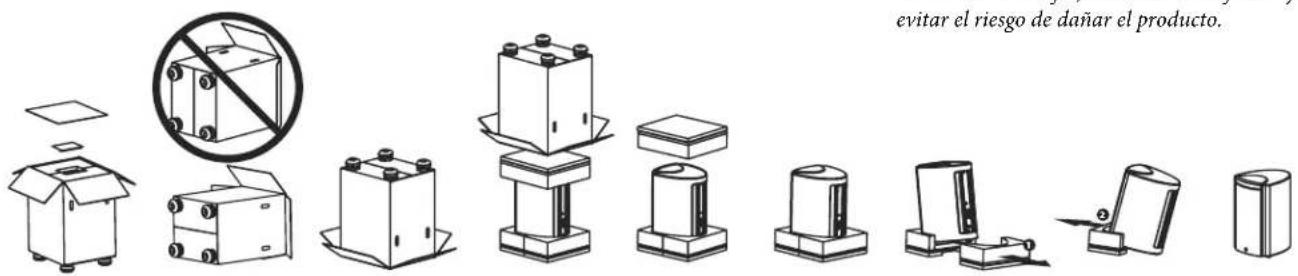

Instrucciones detalladas sobre el desembalaje del subwoofer:

1. Acerque la caja a su ubicacion designada en la sala.
2. Abra la parte superior de la caja (observe las MARCAS en la caja) y retire todos los articulos incluidos en el centro de la caja.
3. Con la ayud de otheras personas yutilizarando las asas de la caja, colque cuidadosamente la caja sobre un lado manteniendo las solapas hacia atras y asegurandose de que el lado de la caja que no Tiene asas quede mirando hacia arriba.
4. De nuevo, sujetando las solapas de la caja hacía afuera y con laapia de otheras personas, voltee cuidadosamente la caja sobre suparte superior (pare abierta). La caja está boca abajo y deben tener todas las solapas hacía fuera por la parte que queda abajo.
5. Tire de la caja directamente hacía arriba hasta poder liberar el subwoofer y colóquela apare.
6. Retire el inserto de espuma de una pieza de la parte superior del woofer y colóquelo en la caja.
7. Incline el subwoofer hacía delante (hacia elazo de la rejilla/altavoz) para retirar el inserto de espuma dividida trasero y colocarlo en la caja.
8. Incline el subwoofer en la direccion opuesta (hacia su disipador plateado) para retirar el resto del inserto de espuma dividida y colocarlo en la caja.
9. Extraiga la cubierta protectora de pano y colóquela en la caja.
10. Coloque cada uno de los discos deslizantes incluidos debajo de cada uno de los tres pies del Gotham v2 para poder el empuje/positionamento del subwoofer.

IMPORTANT

IMPORTANTE! CONSERVETodo EL EMBALAJE PARA PODER TRANSPORTAR EL SUBWOOFER CON SEGURIDAD Y PARA CUALQUIER FUTURA TAREA DE MANTENIMIENTO QUE SEA NECESARIA.

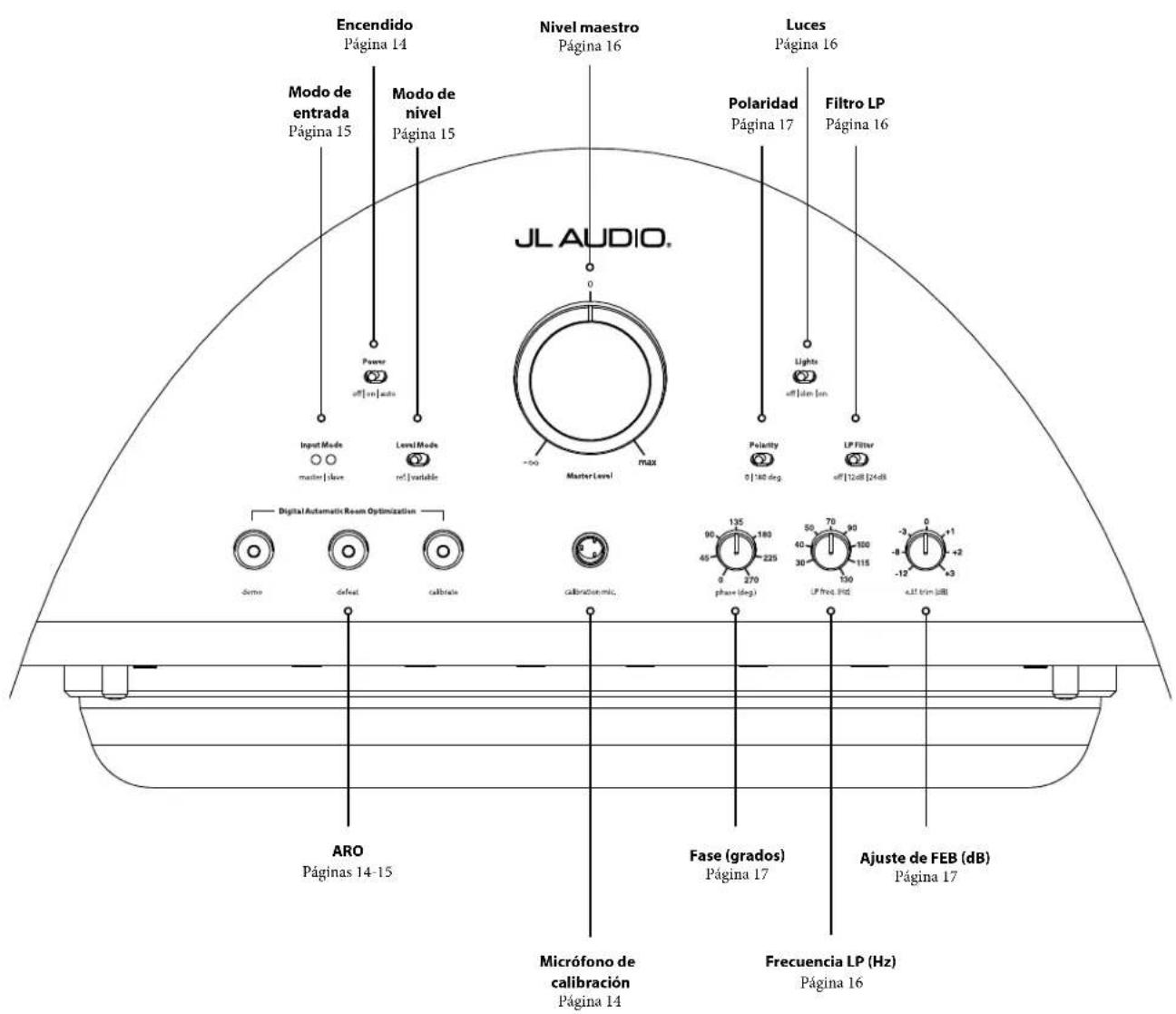

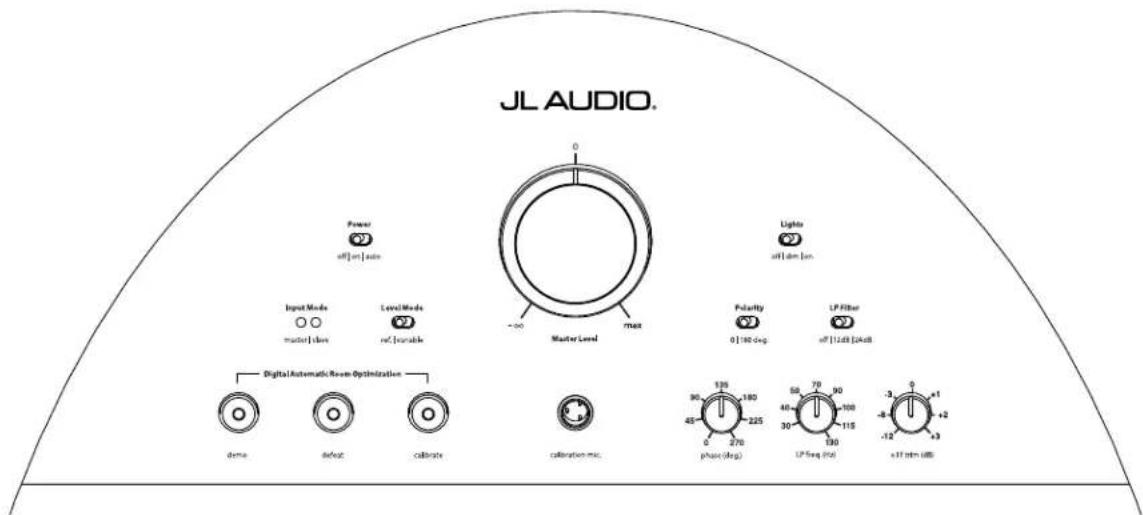

Panel de control frontal

La figura a continuacion muestra el panel de control frontal del subwoofer Gotham v2 y nombre sus componentes.

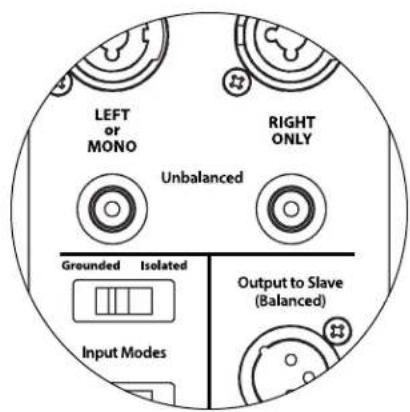

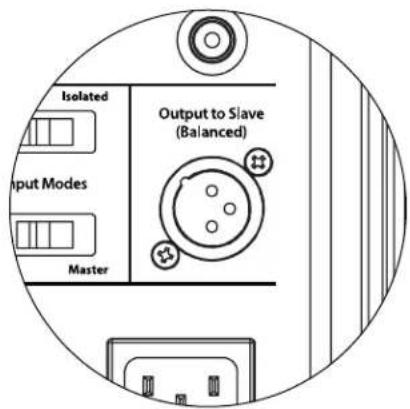

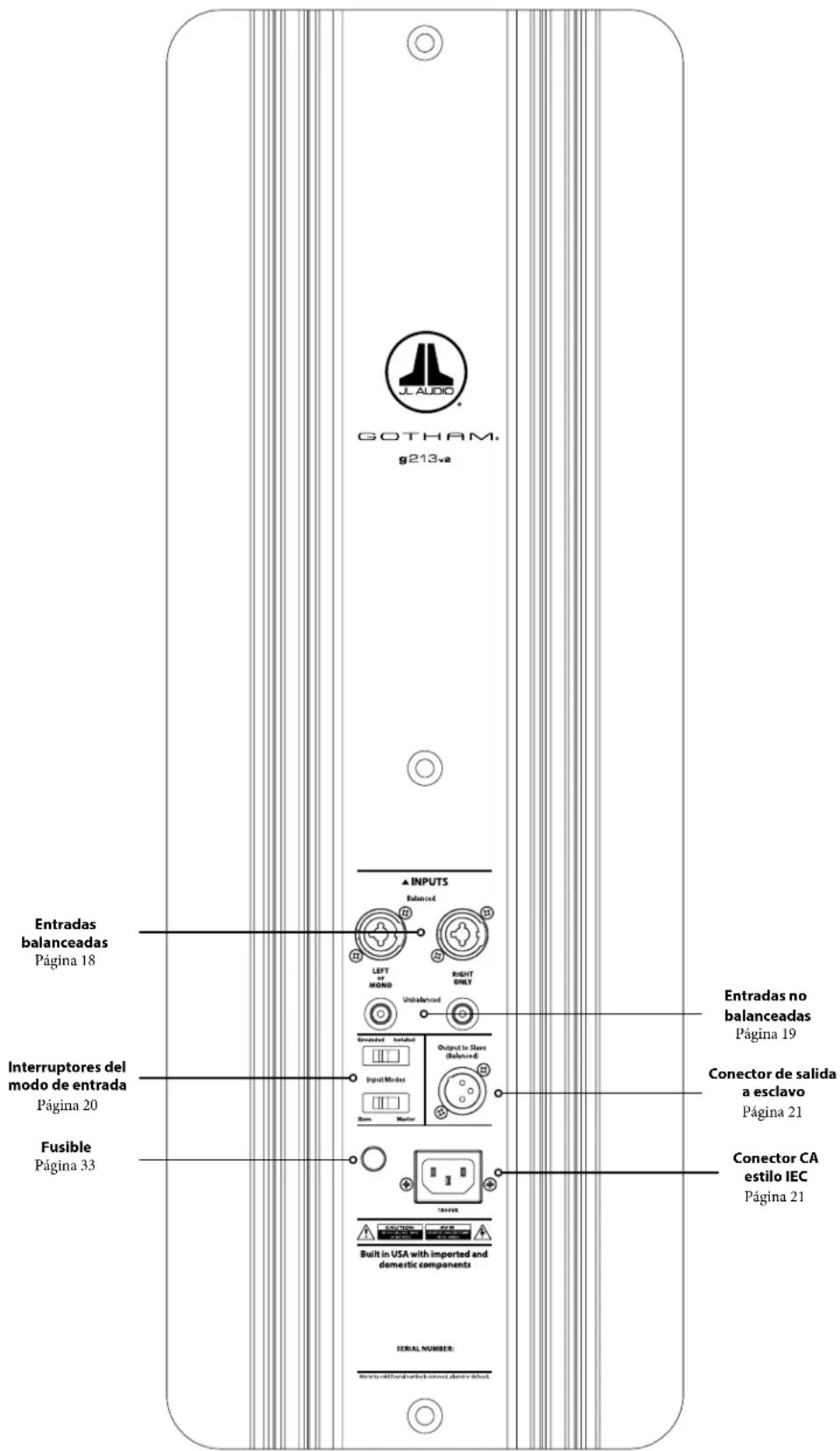

Controles y conectores traseros

La figura etiquetada a continuación muestra el panel trasero de un subwoofer Gotham v2.

CONTROLES DEL PANEL FRONTAL EN DETALLE Interruptor de encendido

El interruptor "Power" determina la disponibiliad de functiOnamento del subwoofer Gotham v2 y deben ser el unico interruptor utilizado para encender y apagar el Gotham v2. No utilise un interruptor en la barra de alimentacion, un tomacorriente commutado ni ningun other interruptor externo, ya que this peut generar sobretensiones transistorias indeseadas y potencialmente perjudiciales. No desenchufe el cable de alimentacion de CA del Gotham v2 cuando la unidad este encendida. El interruptor "Power"iene tres posiciones:

"on": El Gotham v2 está Completely alimentado en todo momento. Las luces del panel frontal están encendidas a menos que se hayan apagado mediante el interruptor "Lights".

"off": El amplificador de potencia interno del Gotham v2 está apagado. En este estado, se produce un consumo insigniente de corriente para que funciona los relés de potencia principales. Todas las luces del panel frontal están apagadas.

"auto": El Gotham v2 encenderá su amplificador interno cuando haya una SERIAL de audio en cualesra de sus entradas, y lo apagará si no se ha detectado;ninguna SERIAL en sus entradas durante treinta (30) horas. Cuando está inactivo, el Gotham v2 consumirá unacantidad muyklequeña de corriente < 5W) para alimentar sus circuitos de detectacion de senales. Las luces del panel frontal se apagaran cuando el Gotham v2 se apague y se encenderan cuando el Gotham v2 se encienda (a menos que se hayan apagado mediante el interruptor "Lights").

En el improbable caso de que la funciona "auto" no percibiera adecuadamente un sistema en particular, utilise un cable adaptor en Y para dividir la seals de entrada en ambas entradas RCA o XLR en el equipo Gotham v2. Esto aumento la sensibilitidad de entrada en 6 dB. Tenga en cuenta que, si la sensibilitidad automatica esblemado alta o si hay un ruido importante en el cable de entrada, es possible que el Gotham v2 no se apague como sera de esperar. Si este sucediera, extraiga el cable adaptor en Y o busque la fuente de origen del ruido en los componentes connectados a la entrada.

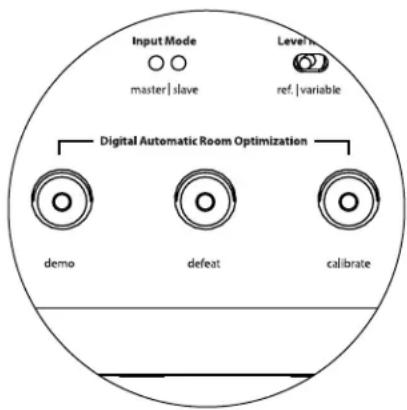

Optimización digital automática de la sala (DARO)

Una potente característica de los subwooferes Gotham v2 de JL Audio es su innovadora技术和ategía de optimización digital automática de la sala (DARO, "Digital Automatic Room Optimization"). Este sistemas de un solo toque incluye 18 bandas de ecualización digital que eliminan los mayores picos de respondera acústica de su sistemas de cine en casa en el asiento principal de esucha, mejorando en gran medida la respondera de las Frequencias bajas en la sala. La calibración del sistema DARO está totalmente automatizada. Consulte lasuma de sección de este manual para saber como utiliser el sistemas DARO.

Utilizando el micrófono de calibración de JL Audio incluido, el procedimiento de calibración del DARO dura menos de tres horas. En resumen, conectará el micrófono incluido a la entrada "calibration mic.", presionará el botón Calibrate y, a continuación, mantendrá el micrófono a la alta del oído en su asiento principal de esucha durante la prueba. Se reproduciría una secuencia de ruidos a工程技术 del subwoofer Gotham v2 y la的回答a de la sala se medirá, analizará y ecualizará automatistically. Para Obtener instrucciones detalladas sobre el procedimiento de configuración del DARO, consulte las páginas 29-30.

Entrada "calibration mic."

Esta entrada sirve para conectar al subwoofer Gotham v2 el micrófono de calibración de JL Audio suministrado. Conecte un extremo del cable suministrado al micrófono y el other a este conector antes de utiliser el sistema DARO. El sistemas DARO está calibrado asignIFICAntamente para este micrófono y su esquema de connexion es specifico para el micrófono suministrado. La secuencia de calibracion no funciona si se conecta un micrófono diferente o si no se connecta ningún micrófono.

IMPORTANT

Power

off|on|auto

Botón"demo"

El botón "demo" activa una secuencia de tonos de 20segundos de duración que demuestra brevemente el rango del subwoofer Gotham v2. La funciona demo esutil para estar la capacité de salute del Gotham v2 y para vericar que el Gotham v2 (o variedos Gotham v2) estan operativos durante la resolution de problemas delsystema.

El botón "demo" también se usa (en combinación) para borrar (regresar a la configuración plana) los ajustes del ecualizador DARO. Para borrar los ajustes del DARO y apagar la luz de calibración, presione el botón "demo" y, sin soltarlo, presione el botón "defeat". Tenga en cuenta que debe realizar con rapidez esta secuencia de presionar botones. Si mantiene pulsado el botón "demo" durante más de 2征求意见 no tocar el botón "defeat", se iniciaan los tonos de demostracion. Siesto ocurreja, simplemente espere a que termine la secuencia de demostracion y vuela a intentarlo.

Botón "defeat"

Si se presionan "demo" o "calibrate")msteadas la configuracion (defeat) está activa, esta se cancela automatically. Ningun other control del panel frontal alterarael estado de anulacion (defeat) del DARO. Elajuste de"defeat"se almacena en la memoria no volatil y no cambiara aunque se desconnecte la alimentacion.

El botón "defeat" también se usa (en combinación) para borrar (regresar a la configuración plana) los ajustes del ecualizador DARO. Para borrar los ajustes del DARO y apagar la luz de calibración, presione el botón "demo" y, sin soltarlo, presione el botón "defeat". Tenga en cuenta que debe realizar con rapidez esta secuencia de presionar botones. Si mantiene pulsado el botón "demo" durante más de 2segundos sin tocar el botón "defeat", se iniciaan los tonos de demostración. Siesto occurriera, simplemente espere a que termine la secuencia de demostración y vuela a intentarlo.

Botón "calibrate"

Durante la secuencia de prueba del DARO, el LED verde del boton "calibrate" parpadcara rapidamente para alertar al usuario de dos conditiones especials:

1. "Micrófono de JL Audio NO conectado": Si se olvida de conectar el micro antes de intentar iniciar una calibración, recibirá esta alerta. Presione el botón "calibrate" una vez para cancelar la alerta, conecte el micrófono DARO y vuelva a intentarlo.
2. "Nivel sonoro inadequado para la calibracion del DARO": Dado que la sequencia del DARO es Completely automática, esta alerta indica probablemente un problema con el micrófono. Presione el boton "calibrate" una vez para cancelar laAlerta. Asegürese de que el micrófono de JL Audio está bien connectado y vuelva a intentarlo. Para Obtener mas的前提下, consulte la seccion Resoluzione de problemas en la pagina 33.

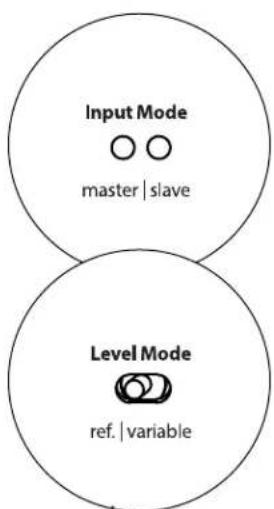

Indicadores del modo de entrada

Los LEDindicadores del modo de entrada muestran el modo de entrada, ya sea "maestro"(master) o"esclavo"(esclavo), seleccionado mediante el interruptor del panel trasero del Gotham v2 (a menos que el interruptor Lights" este en "off"). Para obtener mas detalles, consulte la pagina 20.

Modo de nivel

El interruptor de modo de niveau ("Level Mode") de dos positions le permite的选择ar entre los siguientes发展模式:

"ref.": En este modo, la perilla de control del nivel maestro no tiene efecto algoño sobre el nivel de salute del Gotham v2. Utilice este ajuste si va a controlar principalmente el nivel del subwoofer mediante su receptor o preamplificador/ procesador. Para los que tenemos niños pequeños o adolescentesblemado entusiadas, este modo de configuracioniento impedira que se pueda Manipular directamente la perilla "Master Level".

"variable": En este modo, la perilla de control del nivel maestro determina el nivel de salute del subwoofer Gotham v2. Este modo también esutil cuando se adapta el nivel del subwoofer Gotham v2 a un par de altavoces estereo en un sistemas bicanal.

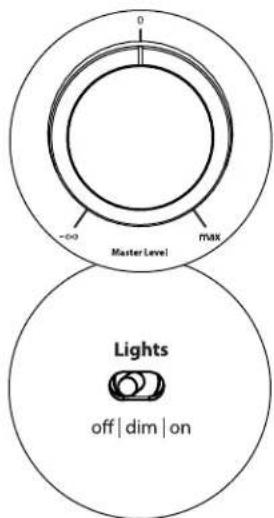

Perilla de nivel maestro

La perilla de nivel maestro ("Master Level") se usa para controlar el nivel de salute del Gotham v2 cuando se selección el modo de nivel variable en el panel de control frontal.

Cuando se gira Completely hacía la izquierda, laitters del Gotham v2 se silencia Completely. Cuando está en la posicón "0" o vertical, el nivel de ganancia variable coincide con el ajuste del nivel de referencia. Cuando se gira Completely hacía la derecha, el nivel de salute del Gotham v2 es 15 dB mayor que el ajuste de referencia.

Luces

El interruptor selector de luces ("Lights") permite al usuario selectionar uno de los tres modos de lucesindicadoras.

"off" apaga todos los LED del panel frontal en todo momento.

"dim" ajusta todos los LED del panel frontal a un nivel de brillo reducido cuando se enciende el Gotham v2.

"on" ajusta todos los LED del panel frontal a un nivel de brillo máximo cuando se enciende el Gotham v2.

IMPORTANTE CUANDO REALICE LA RESOLUCION DE PROBLEMAS O CALIBRE EL DARO, ASEGURESE DE QUE EL INTERRUPTOR "LIGHTS" ESTA EN "DIM" U "ON".

Filtro LP

El interruptor selector del filtro LP ("LP Filter") establece el modo de operación del filtro bajo incorporeal en el Gotham v2.

"off" desactiva elentieth bajo, eliminando Completely este circuito de la ruta de la seals.

"12 dB" ajusta la pendiente de roll-off delimento bajo a una pendiente de 12 dB por octava (alineación Butterworth).

"24 dB" ajusta la pendiente de roll-off delimento bajo a una pendiente de 24 dB por octava (alineación Linkwitz-Riley).

El ajuste de 24 dB atenúa de una forma más agresiva las Frequencias altas por encima del ajuste de fecuencia LP (ver más bajo). Si utilizes el filtro bajo incorporado en el Gotham v2, experimente con el ajuste de la pendiente del filtró LP paraocularizar la mejor transmisión hacía sus altovases satélite. Si prefiere utilizar los filtros y las functions de gestión de graves de su receptor o preamplificador, anule el filtró incorporado selecciónando la posición "off".

Frecuencia LP

La perilla selectorá de Frequencia de paso bajo ("LP freq.") permite al usuario elegir la Frequencia de roll-off del filtro paso bajo interno del Gotham v2. La Frequencia es variable, desde los 30Hz (completamente girada hacía la izquierda) hasta los 130Hz (completamente girada hacía la derecha).Esta perilla no afecta en absoluto a la seals de entrada si el interruptor "LP filter" está en "off". 80Hz es una Frequencia de filtró muy realizada y suele ser un buen punto de partida para los ajustes.

IMPORTANT

Ajuste de FEB

La perilla de ajuste de fecuencia extremamente bajo (FEB, "extreme low frequency" en ingles) permit al usuario aplicar una cierta calidad de ecualizacion de la senal a 24Hz (graves extremamente bajos). Complemente girada hacer la izquierda, la senal a 24Hz se corta en 12 dB. En "0" el ecualidator se ajusta a la configuracion plana para que la contribuccion a la senal sea nula. Complemente girada hacla la derecha, la senal a 24Hz se potencia en 3 dB.

La función de ajuste de FEB esutil para adaptar la calidad de Frequencias muy bajas del Gotham v2 a su sala en particular. Añadir algo de potencia puede hacer que cierto material的结果 más emocionante. El uso de la funciona de corte pueda ayudar a compensar la ganancia de la sala o de los limites en las Frequencias bajas. Los limites de la sala y su時間 finalo (limitado) provocan de forma natural que las Frequencias muy bajas se potencien en relacion con otheras partes de la senal. Por el, el uso de la funciona de ajuste de FEB paraURTAR las Frequencias mas bajas pueda ayudar a domar la "hinchazon" o el sonido antinatural de los graves en salas de時間微量元素 o medio (y también peut reducir las vibraciones no deseadas en la habitacion o incluso en toda la casa).

Polaridad

El interruptor "Polarity" le permite al usuario selectionar entre polaridad de senal normal (0 grados) e invertida (180 grados). Este interruptor de polaridad afectara principalmente elbble rango de freuencias alrededor del punto de cruce entre el subwoofer y los altavoces satelte.

A diferencia del control "phase (deg.)", que efectivamentesuma tiempo de retardo, el interruptor de "Polarity" produce una inversion instantánea de los picos de amplitud de la senal. Por exemple, si, en un punto de referencia dado, una onda senoidal tiene un pico de amplitud, al girar el interruptor "phase (deg.)" convierte instantanamente este pico en una demodulación o un descenso de amplitud. Dado que el efecto del interruptor de polaridad es inmediato, complementa la operation del control de fase "phase (deg.)" y no pueda ser reemplazado por este.

Cuando coloque su Gotham v2 en la sala, experimente con el interruptor "Polarity" antes deJKLM el control "phase (deg.)". Cualquier direccion del interruptor de polaridad pueda proportionsar una transicion mas suave entre su subwoofer Gotham v2 y los altavoces satelite. Utilice material de fuente con buen contenido de sonidos graves medios yastos para la evaluacion.

Fase

La perilla de control de fase "phase (deg.)" le permite al usuarioajsar la sincronizacion de la calidad del subwoofer con respecto a los altavoces principales. El control "phase (deg.)" afectaraj principalmente al rango de Frequencias menor alrededor del punto de cruze entre el subwoofer y los altavoces satelite. Es possible implementar ajustes de fase de entre 0 grados (completamente girada a la izquierda) y 270 grados (completamente girada a la derecha). La escalan en grados del control de fase "phase (deg.)" esta referido a 80Hz , ya que este es el punto de cruze mas common entre los altavoces de satelite y un subwoofer.

En las instalaciones de cine en el hogar, las posiciones del altovoz, del subwoofer y del asiento desdedonse escucha variaranconsiderablemente.Dado que la低位 fisica de los altavoces respecto de los limites de la sala y entre si afecta en gran medida la calidad percibida de la salute del sonido, a veces es de uso de retardar la salida del subwoofer. Esto es exactamente lo que sucede cuando se gira el control "phase (deg.)"mas alla de los 0 grado.

Una vez que haya colocado su Gotham v2 en su sala de audio para Obtener el sonido general más suave, y después de haber determinado la posicion optima del interruptor "Polarity" (vease la sección anterior), experimente con la posicion del control "phase (deg.)". Con material de fuente conocido queonga un buena contenido de sonidos graves medios y altos, ajuste el control de fase "phase (deg.)" y escuche para detectar un grave medio mejor definido y una transmisión más suave entre el subwoofer y los sistemas de alta voces satélite. Si no enquiry a una configuracion que suene mejor que otra,cede el control "phase (deg.)" en 0 grado.

CONEXION DE SUS GOTHAM v2

Si su receptor de cine en casa o preamplificador/procesador proportiona salidas balanceadas, las entradas balanceadas del Gotham v2 son la conexión más adecuada. Las conexiones balanceadas se utilizean mucho en los estudios profesionales y en las aplicaciones de refuerzo de sonido por una series de buena razones. Además de garantizar una conexión a tierra adecuada entre los componentes, la transmisión equilibrada de la seals está disnada para anular el ruido inducido por los cables del entorno (especially importante en el caso de cables largos). La conclusión es que sera是多么些 noles probable que su sistemas presente zumbidos u others ruidos extraños si utilizes conexiones balanceadas.

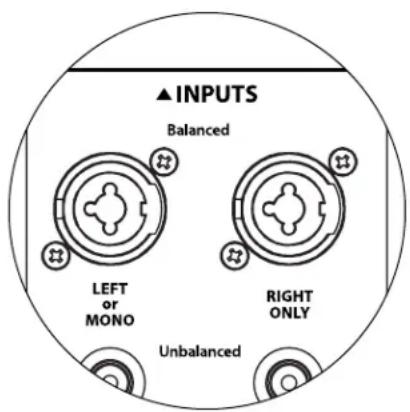

Los subwoofoers Gotham v2CNTAN con conexiones individuales de entrada balanceada izquierda y derecha con tomas XLR "comboc".Estas tomas especiales acceptan un conector XLR macho de tres clavijos o un conector TRS ("tip-ring-sleeve", punta-anillo-funda) de 1/4 de pulgada (6,3mm) para ser compatibles con una amplia gama de equipos.

Para los sistemas con un subwoofer mono o connexion de canal "LFE", solo se usa el conductor etiquetado "Left or Mono". Este método se aplicá a la mayoría de los receptores multicanal y preamplificador/procesadores modernos. Los connectores de entradaSeparated, a izquierda y derecha, se incluyen en los sistemas que noCNTAN conuna connexion de subwoofer mono específica.Generalemente, este se aplicá a los equipos de audio bicanal.

Su distribuidor de JL Audio tiene a su disposicion los cables balanceados apropriados, ya que no se incluyen con el Gotham v2.

Notas sociales:

• No utilise las entradas balanceadas con senales no balanceadas mediante adaptadores. Las entradas no balanceadas del Gotham v2 está aislasadas opticamente y son preferibles en situaciones en las que solo se dispone de una fuente de Signals no balanceada. La impedancia de entrada balanceada es de 20k
• Los conectores balanceados están configurados de(acuerdo con las recomendaciones de la Sociedad de Ingeniería de Audio para los cables de senal balanceada, como se indica a continuación:

Conexión XLR

Clavija 1: malla
Clavija 2:positivo
Clavija 3: negativo

Conexión TRS

Punta:positivo

Anillo: negativo

Funda: malla

IMPORTANTE! SI SU RECEPTOR O PREAMPLICADOR/PROCESADOR NO TIENE SALIDAS BALANCEADAS XLR O TRS DE 1/4 DE PULGADA (6,35 mm), CONSULTE LA SECCION "ENTRADAS NO BALANCEADAS" EN LA PÁGINA 19 PARA OBTENER INFORMACION SOBRE LA CONEXión DE LAS ENTRADAS. NO INTENTE CONECTAR SALIDAS NO BALANCEADAS A LAS ENTRADAS BALANCEADAS DEL GOTHAM v2 MEDIANTE ADAPTADORES.

Las entradas izquierda y derecha del Gotham v2 está combinadas internamente a un solo canal mono. Dado que el Gotham v2 es intrinsecamente un dispositivo "mono" o de un solo canal, pueda usar las entradas izquierda y derecha para el Gotham v2 maestro y bajo distribuir la seals mono sumada a los Gotham v2 esclavos adiconuales del sistema.

IMPORTANT

El subwoofer Gotham v2 presente conectores individuales de entrada tipo RCA no balancesados, a derecha e izquierda. Estos son los connectores más realizados en las aplicaciones de audio domésticas y son los que deben utilizar si su receptor o preamplificador/procesador no dispone desonianas balanceadas. Avec las conexiones no balancesadas no son tan innunes al ruido como una connexion balanceada, los subwoofer Gotham v2 employan un aislamento optico en las entradas no balanceadas para minimizar la posibididad de ruido en su sistemas.

Para los sistemas con un subwoofer mono o connexion de canal "LFE", solo se usa el conductor tipo RCA etiquetado "Left or Mono". Este método se aplica a la mayoría de los receptores multicanal y preamplificador/procesadores modernos. Los conductores de entradaSeparatedicos tipo RCA, a izquierda y derecha, se incluyen en los sistemas que no@cuentan con una connexion de subwoofer mono especifica. Generalmente,esto se aplica a los equipos de audio bicanal.

Notas techniques:

• Cuando la fuente de senal no dispone de salidas balanceadas, deben usar las entradas no balanceadas tipo RCA. Los subwoofoers Gotham v2CNTAN con un circuito de aislamento optico en las entradas no balanceadas para minimizar la probabilidad de ruido inducido por el bucle de tierra. La impedancia de entrada no balanceada es de 50k
• Las conexiones son las habitualues en el sector para los cables de Signals no balanceada, tal como se indica a continuacion:

Conexión tipo RCA:

Punta:positivo

Funda: negativo

IMPORTANT

IMPORTANTE! SI EXISTE RUIDO DESPUES DE LA CONEXION, LOS GOTHAM v2 PERMITEN LA CONEXION A TIERRA O EL AISLAMENTO DE LAS ENTRADAS NO BALANCECADAS. CONSULTE LA SECCION "INTERRUPTORES DEL MODO DE ENTRADA" EN LA PÁGINA 20 DE ESTE MANUAL PARA OBTENER MÁS INFORMACION SOBRE CÓM MINIMIZAR EL RUIDO.

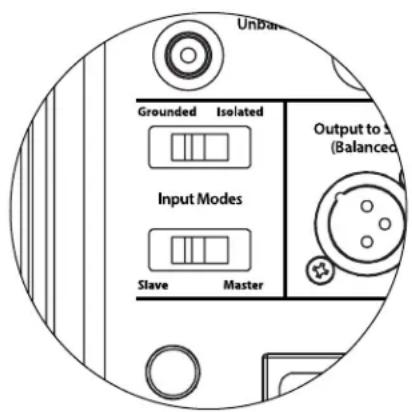

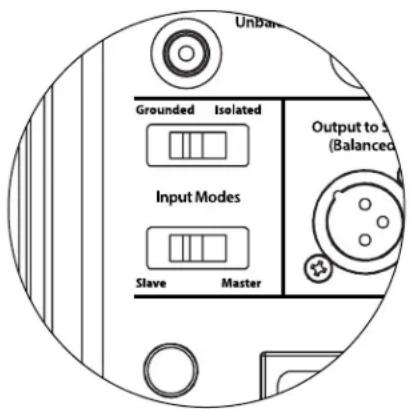

Interruptores del modo de entrada:

En el panel trasero hay dos interruptores para controlar la connexion a tierra de la seals no balanceada y el funciona bajo maestro/esclavo.

Interruptor "a tierra/aislado"

El interruptor de modo de entrada "a tierra/aislado" ("Grounded/Isolated") afecta unicolemente a las entradas RCA no balanceadas y está disnado para facilitar una conexion silenciosa y sin zumbidos a su sistemas de audio o cine en el hogar. Se incluye esta functiOn para solutionar los problemas de conexion a tierra de la seals que aparecen con fecuencia en los sistemas de cine en el hogar cuando hay interconectados varios componentes de differentes fabricantes.

El equipo Gotham v2 se envía con este interruptor en el modo "Isolated" ("aislado"). Si, con todos los componentes del sistema connectados yactivados (pero sin material fuente en reproducción), usted eschucha un zumbido constante de Frequencia bajo atramés de su equipo Gotham v2, gire este interruptor a la posicón "Grounded" ("conectar a tierra") y evalue la diferencia en el nivel de ruido. Utilice la posicón del interruptor que proportione el menor zumbido o ruido.

IMPORTANTE! TENGÀ ENCUENTÀ QUEEL CÁMBIDECUALQUIER COMPONENTE DEL SISTEMA OPTIMIZADO (RECEPTOR, AMPLIFICADOR, REPRODUCTOR DE DVD, RECEPTOR DE TV POR CABLE O SATÉLITE, ETC.) PODRÍA ALTERAR EL ESQUEMA DE CONEXión A TIERRA DE LA SENAL Y PROVOCAR LA APARICION DE ZUMBIDOS EN SU SISTEMA. SI ANADE O CÁMBIA UN COMPONENTE DE ENTRADA EN SU SISTEMA DE CINE EN CASA, ES POSIBLE QUE TENGÀ QUE VOLVER A REVISAR ESTE AJUSTE DEL MODO DE ENTRADA EN EL SUBWOOFER GOTHAM v2 PARA OBTENER UN RENDIMIENTO ACúSTICO OPTIMO. LOS RECEPTORES DE CABLE Y SATÉLITE SON PARTICULARMENTE PROBLEMÁTICOS EN ESTE SENTIDO.

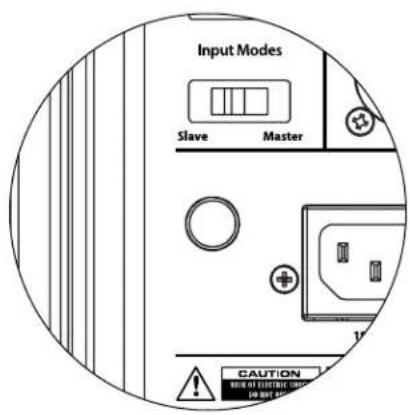

Interruptormaestro/esclavo

Los Gotham v2 está disnados para acomodar fácilmente la implementación de multíques subwoofoers en su sistemas de cine en casa mediante unaceda de conexión maestro/esclavo. Este método le permite usar las functions de procesamento de senales de un Gotham v2 para controlar de forma centralizada varios Gotham v2 en la sala. La funcionalidad maestro/esclavo también hace posible que el sistema DARO optimice la respecta de una instalación de varios subwoofoers.

El equipo Gotham v2 se envía con este interruptor en la posición "Master" ("maestro"). Si utilizes un solo Gotham v2 utilizes la posición "Master" y no es necesario que siga leyendo esta sección.

Si su instalacion incorpora dos o mas Gotham v2, designar un Gotham v2 como "maestro" y todos los demas del sistema como subwooferes "esclavos" mediante el interruptor "Master/Slave" del panel posterior del amplificador de cada Gotham v2. Los LED del panel frontal de cada Gotham v2 indican si se ha seleccionado el modo "maestro" o "esclavo" en ese subwoofer.

DesiderelGotham 2 quefuniciona enmode"maestro",la senalde"Output to Slave"levaraleprocesamento de senal selecionado enelGotham 2 maestro (incluyendo elajuste del nivel maestro y el procesamento DARO) a losGotham 2 quefunciennentoenmode"esclavo".Enlos subwoofersexnero "esclavo"nofunctionaranni elprocesamento de la senailnosControls de nivel.Eneste mode,el usuario noieneque preocuparse por el nivel,el filtrodcruce niotrasaújastesde lossubwooferesclavos.

Notas sociales:

• Al selecciónar la posicón "Slave", se anulan todo el procesamento de senal definible por el usuario y el control de nivel maestro. Por estarzón, hayalgunas situaciones especialas en las que convendrá hacerFunciar un solo Gotham v2 en modo "esclavo".Siutilizacontrolesexternosdeprocesamento de sénalesyde nivelación,activarelood"eslavo"impediráque nadieaffecte alos parámetros delsystemacloscontrolemanualesdelGothamv2.

IMPORTANT

Conector de salute a esclavo ("Output to Slave")

Si está operando más de un subwoofer Gotham v2 en un sistemas de cine en casa, designar un Gotham v2 como maestro (ver págin 20), y luego alimentara con la seals de este a los subwooferos Gotham v2 "esclavos" a工程技术 de esta calidad XLR balanceada. El cable connectado a "Output to Slave" pueda connectarse a la entrada XLR balanceada "Left or Mono" delsignificanto Gotham v2. Cuando un Gotham v2 está en modo "esclavo", su connexion "Output to Slave" pueda utiliser para pagar la seals a otros subwooferers Gotham v2 que estén también en modo "esclavo".

El conector "Output to Slave" está Diseñado para ser utilisé de lasuma manera:

1) Aside el conector "Output to Slave" del Gotham v2 maestro a la entrada XLR balanceada "Left or Mono" del primer Gotham v2 esclavo.
2) Aside el conector "Output to Slave" del primer Gotham v2 esclavo a la entrada XLR balanceada "Left or Mono" del segundo Gotham v2 esclavo.
3) Aside el conector "Output to Slave" del segundo Gotham v2 esclavo a la entrada XLR balanceada "Left or Mono" del tercer Gotham v2 esclavo. Y asi suscesivamente, hasta un máximo de diez subwooferrs Gotham v2. Su distribuidor de JL Audio tiene a su disposicion los cables balanceados apropriados con extremos XLR, ya que no se incluyen con el Gotham v2.

Notas sociales:

• La seals de "Output to Slave" llevaré el procesamento de senal selecciónado en el Gotham v2 maestro (incluyendo el ajuste del nivel maestro y el procesamento DARO) a los Gotham v2 que funciona en modo "esclavo".
• Descre los Gotham v2 que estén en modo "esclavo", la seals de "Output to Slave" es una replica exacta, compensada, de la seals de entrada balanceada, lo que hace que este método de distribución de la seals seapreferible al uso de adaptadores en Y o divisores.
• Utilice solo cables de connexion apantallados con connectores XLR de alta calidad para las connexiones "Master/Slave". No utilise nunca cables no balanceados mediante adaptadores.

Conector de alimentacion por CA estilo IEC

El receptáculo del cable de CA estilo IEC recibe el cable de alimentación de calibre ancho, de 6 pies (1,8 m) de长大o, incluido con su subwoofer Gotham v2. Los Gotham v2 vendidos endietantes partes del mundo vienen configurados para el sistemas electrico de cada mercado e incluyen los enchufes correspondentes en sus cables de alimentación. Observe las marcas de voltaje al bajo del conductor de CA y asegúrese de alimentar el equipo Gotham v2 únicamente desde un tomacorriente que coincida con dichas marcas. No utilise ningún cable de alimentación de CA不一样 del que viene incluido con el equipo Gotham v2. Para Obtener información sobre el portafusible principal, consulte la sección "Resolución de problemas" de este manual.

El subwoofer Gotham v2 es un dispositivo muy potente y pueda consumir mucha electricidad. Si hay demasiados componentes connectados+junto con un subwoofer Gotham v2 en un@mismo tomacorriente, se corre el riesgo de activar el disyuntor del hogar durante un uso muy exigente de material de programacion. Si ello sucediera, distribuya el equipo Gotham v2 y losdemas componentes entre dos circuitos electricos de CA. Si es posible, para Obtener el maximo rendimiento, connecte cada Gotham v2 a un circuito de CA diferente. Sugerimos usar disyunteores con tamanosolestimos de 120 VAC/20 A o 230 VAC/10 A.

RECEPTOR/PROCESADOR (SALIDAS NO BALANCEADAS)
PROCESADOR (SALIDAS BALANCEADAS)

DIAGRAMA 1 DE CONEXION DEL SISTEMA:

Un Gotham v2 con el receptor del cine en el hogar o preamplificador/procesador del cine en el hogar

La mayoria de los receptores y preamplificadores/procesadores de los cines en el hogar proportionsan una sola salute (mono) de subwoofer. Al conectar una salute de subwoofer mono a su Gotham v2, solo utilizesa la entrada "Left or Mono" del Gotham.

Hay dos temas de connexion disponibles para conectar el Gotham v2 a su sistemas de cine en casa: balanceada (conector XLR o TRS de 1/4 de pulgada) y no balanceada (conector tipo RCA). Las conexiones balanceadas offre un mayor rechazo al ruido y garantizar una correcta交代a tierra entre los componentes. Si su receptor o procesador Tiene calidas balanceadas, le recomendamos que las utilize.

En el diagrama de connexion de la izquierda, las connexiones balanceadas se muestran como lineas continuas, las connexiones no balanceadas se muestran discontinuunas. Solo utilizes uno de这些 métodos de connexion de entrada (no?),

jADVERTENCIA! jAPAGUE EL GOTHAM v2 Y TODOS LOS DEMÁS EQUIPOS DEL SISTEMA ANTES DE REALIZAR O MODIFICAR CUALQUIER CONEXIONI!

ADVERTENCIA

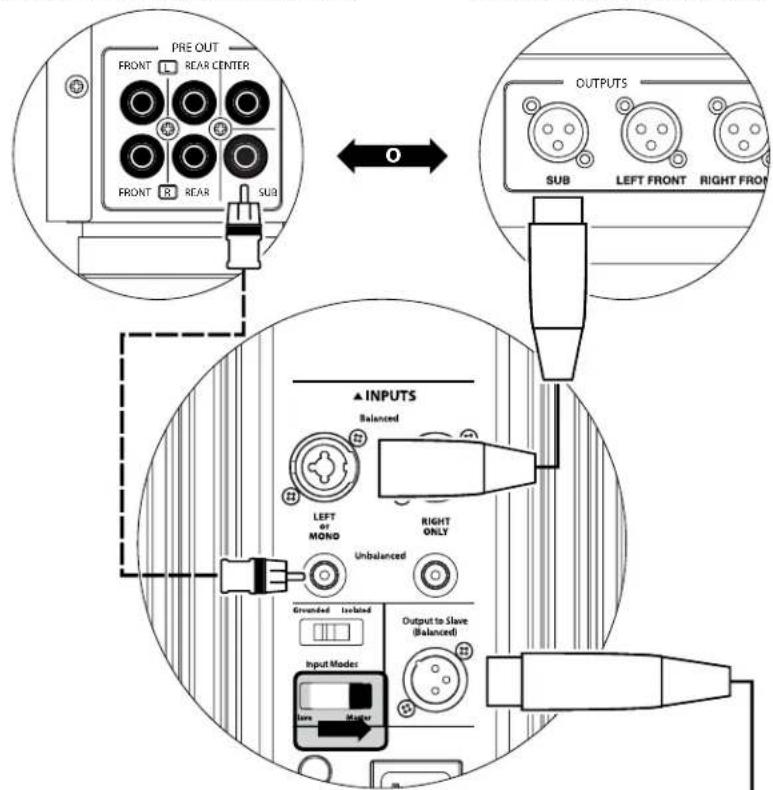

DIAGRAMA 2 DE CONEXION DEL SISTEMA:

Varios Gotham v2 con el receptor del cine en el hogar o preamplificador/procesador del cine en el hogar

Para simplificar en gran medida el uso de various subwoofoers en unismo sistemas de cine en casa, los Gotham v2 incorpunar un sistemas de distribución de la seals "maestro/esclavo". Esto permite controlar todos los Gotham v2 de un sistema desde una unicunaidad"maestra".

En primer lugar, seleccionar un subwoofer Gotham v2 como "Master" mediante su interruptor superior "Input Mode". Por lo general, designar como maestro el Gotham v2 mas cercano al receptor/preamplificador. En algunos cases (por exemple, cuando el panel de control de ciertas unidas es de dificil acces),uede preferir designar como maestro aquel Fathom v2 al que sea mayor acceder.

Hay dos temas de connexion disponibles para conectar el Gotham v2 maestro a su sistemas de cine en casa: balanceada (conceptor XLR o TRS de 1/4 de pulgada) y no balanceada (conceptor tipo RCA). Las conexiones balanceadas-ofrecen un mayor rechazo al ruido y garantizan una correcta conexion a tierra entre los componentes. Si su receptor o procesadorienesonianas balancesadas, le recomendamos que lasutilice para conectar el Gotham v2 designado como maestro.

En el diagrama de conexión de la izquierda, las conexiones balanceadas se muestran como lineas continuas, las conexiones no balanceadas se muestran discontinuos. Solo utilizes uno de these métodos de conexión de entrada para el Gotham v2 designado como maestro (no ambos).

Los restantes equipos Gotham v2 del sistemas e configurarán como unidades "esclavas" mediante sus interruptores superiores de "Input Mode". Utilizando cables XLR balanceados, conectaría la calidad "Output to Slave" del Gotham v2 maestro a la entrada balanceada "Left or Mono" del primer Gotham v2 esclovo. El conector "Output to Slave" de esa�性idad esclava alimentara la entrada "Left or Mono" de lasumaque unidad esclava a工程技术 de other cable XLR balanceado. Las作為 unidades esclaves se conectaran de la mesma forma.

IMPORTANT

Las conexiones entre los equipos
Gotham "maestro" y "esclavo", y entre los equipos "esclavos" se deben realizar SOLO con cables XLR balanceados.

ADVERTENCIA

RECEPTOR/PROCESADOR (SALIDAS NO BALANCEADAS)
PROCESADOR (SALIDAS BALANCEADAS)
CONTROLES TRASEROS GOTHAM (MAESTRO)

iADVERTENCIA! iAPAGUE EL GOTHAM v2 Y TODOS LOS DEMÁS EQUIPOS DEL SISTEMA ANTÉ DE REALIZAR O MODIFICAR CUALQUIER CONEXIONI!

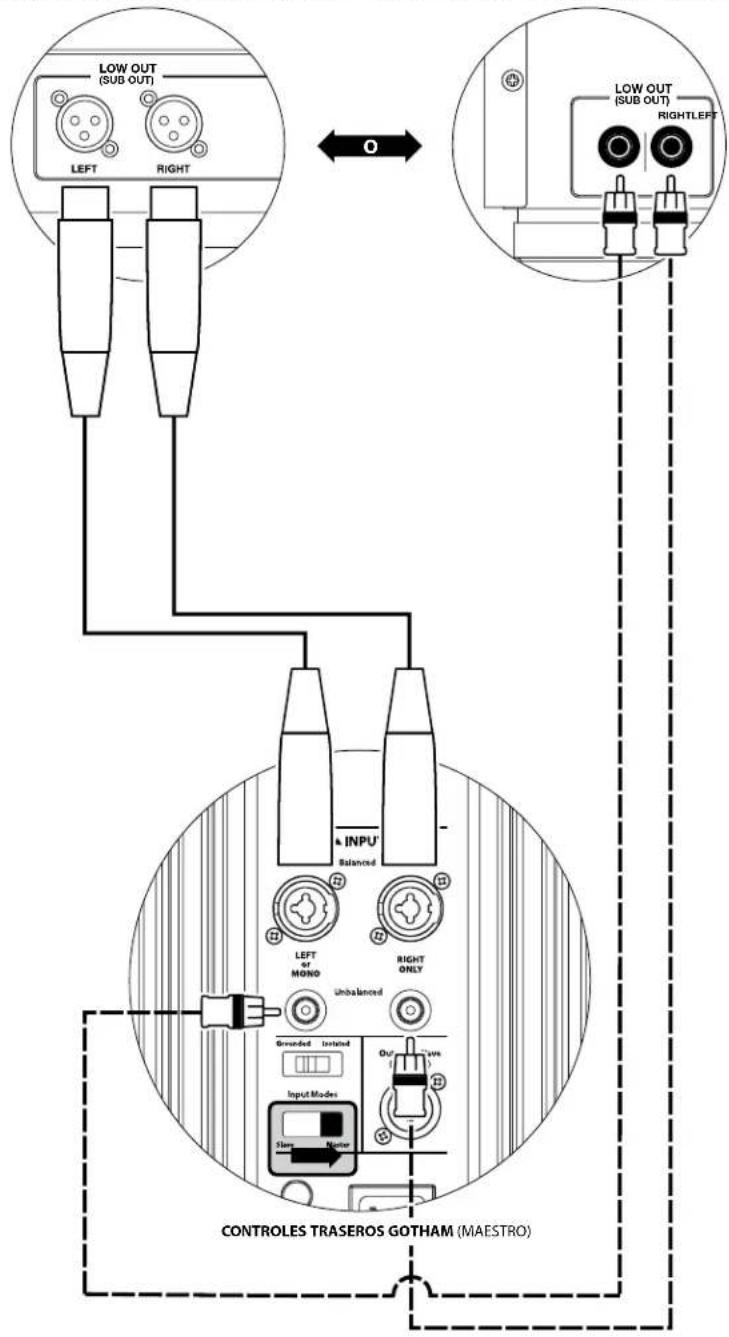

DIAGRAMA 3 DE CONEXION DEL SISTEMA: Un Gotham v2 en mono a un sistema de audio bicanal

Si conecta un solo Gotham v2 (o various Gotham v2) en mono con un sistema de audio bicanal, deben usar ambas entrada: "Left or Mono" y "Right". Los circuitos desuma en la seccion de entrada del Gotham v2 sumaran las senales estereo amono.

Le recomendamos encarecidamente que utilise un Modelo de cruze activo de alta calidad, como el JI. Audio CR-1, para dividir las senales de su preamplificador antes de conectarlo al Gotham v2 y al amplificador que alimenta a sus altavoces principales. Esto le permitirá filtrar las Frequencias bajo de las senales que conducen a los altavoces principales, lo queURT como resultado un mejor rendimiento.

Si no utilizes un bajo de cruze activo y se siente como uso realizando sus altavoces principales de rango completo, pueda dividir las senales de salute de su preamplificador utilizing conectores en Y adecuados en lugar del bajo de cruze activo mostrado en el diagrama.

Hay dos temas de connexion disponibles para conectar el Gotham v2 a su sistemas de audio bicanal: balanceada (conector XLR o TRS de 1/4 de pulgada) y no balanceada (conector tipo RCA). Las conexiones balanceadas offre un mayor rechazo al ruido y garantizar una correcta connexion a tierra entre los componentes. Si su preamplificador o filtro de cruce activo cuenta con salidas balanceadas, le recomendamos que las utilise.

En el diagrama de connexion de la izquierda, las connexiones balanceadas se muestran como lineas continuas, las connexiones no balanceadas se muestran discontinuunas. Solo utilizes uno de这些 métodos de connexion de entrada (no ints).

NOTA: Si se desea, se pueda conectar más Gotham v2 en modo "esclavo" a los Gotham v2 ya conectados tal como se indica en este esquema. Vea el "Diagrama 2 de connexion" en la頁a 23 para Obtener una explicacion de como conectarlos esclavos.

jADVERTENCIA! jAPAGUE EL GOTHAM v2 Y TODOS LOS DEMÁS EQUIPOS DEL SISTEMA ANTES DE REALIZAR O MODIFICAR CUALQUIER CONEXIONI!

ADVERTENCIA

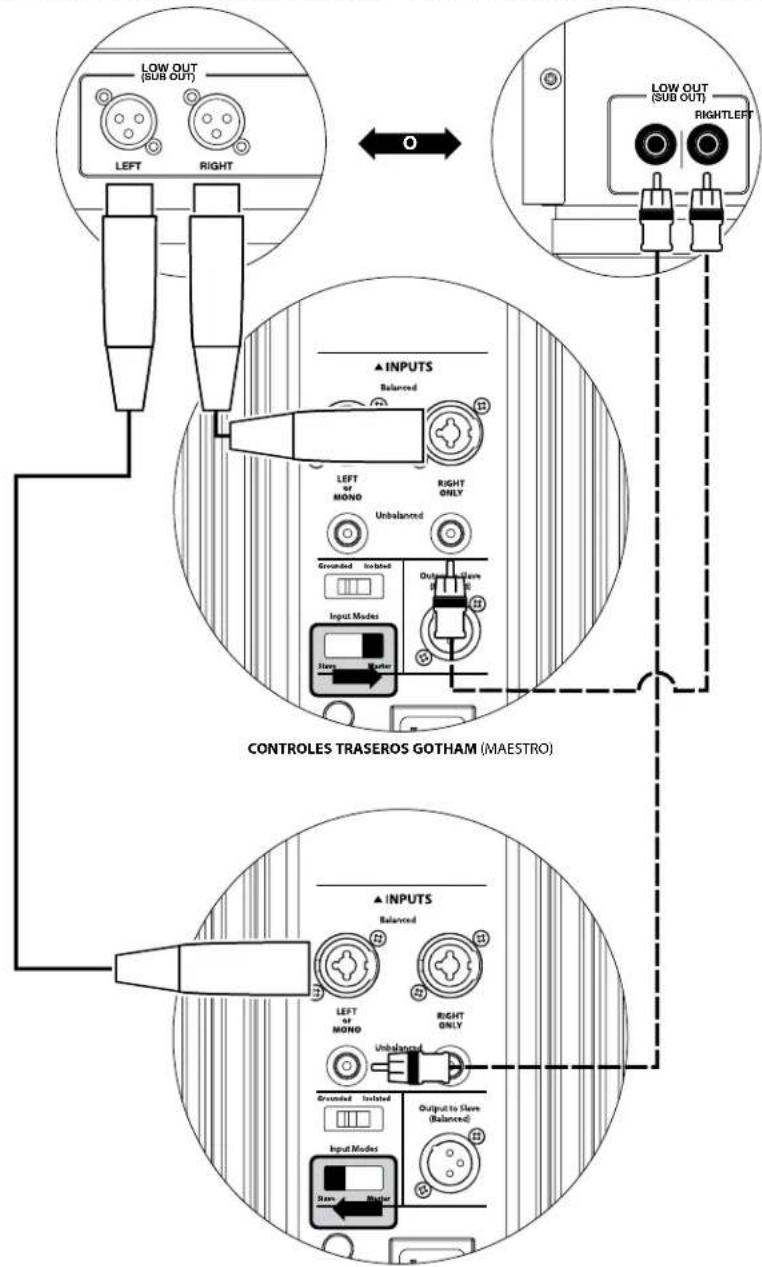

DIAGRAMA 4 DE CONEXION DEL SISTEMA: Dos Gotham v2 en estereo a un sistema de audio bicanal

Si conecta dos Gotham v2 en estereo a un sistema de audio bicanal, solo utilizes las entradas "Left or Mono" de cada Gotham v2. El interruptor superior de modo de entrada ("Input Mode") de cada Gotham v2 deben colocarse en la posicion "Master".

Le recomendamos encarecidamente que utilise un filtr de cruce activo de alta calidad, como el JL Audio CR-1, para dividir las senales de su preamplificador antes de conectarlo al Gotham v2 y al amplificador que alimenta a sus altavoces principales. Esto le permitira filtrar las Frequencias bajo de las senales que conducen a los altavoces principales, lo que dará como resultado un maior rendimiento.

Si no utilizes un bajo de cruze activo y se siente como uso realizando sus altavoces principales de rango completo, pueda dividir las senales de calidad de su preamplificador utilizing conectores en Y adecuados en lugar del bajo de cruze activo bajo en el diagrama.

Hay dos temas de connexion disponibles para conectar el Gotham v2 a su sistemas de audio bicanal: balanceada (conector XLR o TRS de 1/4 de pulgada) y no balanceada (conector tipo RCA). Las connexiones balanceadas-ofrecen un mayor rechazo al ruido y garantizar una correcta connexion a tierra entre los componentes. Si su preamplificador o filtro de cruce activo cuenta con salidas balanceadas, le recomendamos que las utilize.

En el diagrama de connexion de la红线, las connexiones balanceadas se muestran como lineas continuas, las connexiones no balanceadas se muestran discontinuos. Solo utilizes uno de这些 métodos de connexion de entrada (no?),

NOTA: Si se desea, se pueda conectar más Gotham v2 en modo "esclavo" a los Gotham v2 ya conectados tal como se indica en este esquema. Vea el "Diagrama 2 de connexion" en la頁a 23 para Obtener una explicacion de como conectarlos esclavos.

ADVERTENCIA

FILTRDE CRUCE ACTIVO ESTEREO (SALIDAS BALANCEADAS) FILTRO DE CRUCE ACTIVO ESTEREO (SALIDAS NO BALANCEADAS)

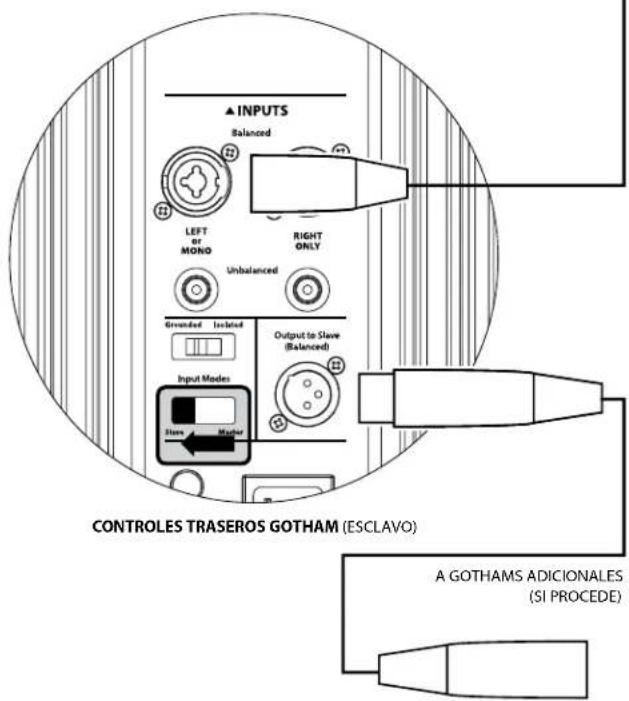

CONTROLES TRASEROS GOTHAM (ESCLAVO)

PROCEDIMIENTOS DE CONFIGURACION RECOMENDADOS

1) Preparación para el proceso de configuración: 26-27
2) Configuración de nivel: 28
3) Ajuste de polaridad/fase: 28
4) Experimental con la ubicacion: 28
5) Aplicar el DARO: 29-30
6) Ajustar FEB: 30

PREPARACION PARA EL PROCESO DE CONFIGURACION:

Corrobore los siguientes ajustes del sistema antes de comenzar con el proceso de configuración. Esto garantizará un punto de partida neutro y la configuración efectiva de su sistemas de subwoofer.

En el receptor o preamplificador/procesador de su cine en el hogar:

Antes de comendar la configuración de su sistemas de subwoofer Gotham v2, le recomendamos que ajuste su receptor o preamplificador/procesador de lasuma forma (recuerde apagar todos los Gotham v2 del sistemas mediante susinterruptores de alimentacion del panel frontal antes de realizar这些东西):

1. Tamaño del altovoz

En el menu de configuración del altavoz de su receptor o preamplificador/ procesador, configure todos sus altavoces de Frequencia alta como "small" (pequeiros) con un punto de cruze de 80Hz . De este modo se enviarán TODOS los bajos a los equipos Gotham v2.

2. Distancia del altovoz

En el menu de configuración del altovoz, configure de forma adecuada todas las distancias del altovoz hasta el asiento principal, con inclusión de la distancia del subwoofer. Utilice una cinta metrica para establecer estas distancias (la coherencia temporal es importante). Si se van a usarmultiple subwoofersofthamv2, promedie sus distancias con el asiento principal y use esta cifra para determinar la distancia del subwoofer.

3. Nivel del subwoofer

Configure el nivel del subwoofer en el receptor o preamplificador/procesador en "0" o su posicion intermedia.

4. Controlesdetono/Ecualizadores

Configure todos los controlles de tono (graves, agudos, etc.) a "0" y desactivas todas las functions de ecualizacion.

En su procesador de control de sonidos graves o filtro de cruze activo:

Si va a usar un filtro de cruce activo o un procesador de control de sonidos graves, le recomendamos que lo configure como se indica a continuación, antes de comenzar a configurar su sistemas de subwooferrs Gotham v2 (apague todos los Gotham v2 delsystema antes de realizar这些东西):

1. Frecuencia de bajo paso bajo

Selezione una Frequencia de filtro的方式来 de 80Hz (pendiente de 24 dB/octava).

2. Frecuencia de filtro paso alto

Selezione una Frequencia de tipo paso alto de 80Hz (pendiente de 24 dB/octava).

3. Nivel de salute bajo (subwoofer)

Configure el nivel de salute del subwoofer en "0" o en su posicion intermedia.

En el panel frontal del Gotham v2:

Apague el receptor de cine en casa o el preamplificador/procesador para realizar这些ajustes.

1. Interruptor "Power"

Ponga el interruptor "Power" de alimentacion de cada Gotham v2 en la posicion "on".

Ponga el interruptor de luces ("Lights") de cada Gotham v2 en la posicion "on". Si no ve ninguna luz en el panel frontal, es possible que haya olvidado enchufar el Gotham v2 o que haya un problema con el circuito electrico.

1. Lucesindicadoras"InputMode"

Si está utilizing un solo Gotham v2, confirma que su luz indicaora "Input Mode" está en la posicion "Master". Si no es asi,技术支持 al interruptor superior "Input Mode" en el panel trasero del Gotham v2. Si utilizes various Gotham v2 en una configuracion maestro/esclavo, confirma que la unidad conectada directamente a su receptor o preamplificador/procesador indica "Master" en sus luces "Input Mode" y que todas lasdemas unidades indican "Slave" en sus luces "Input Mode". Si no es asi,技术支持 que acceder al interruptor superior "Input Mode" en el panel trasero de los Gotham v2.

Ponga el interruptor de modo de nivel ("Level Mode") del Gotham v2 maestro en la posicion "ref".

1. Interruptor "LP Filter"

Si el receptor/procesador de su cine en casa Tiene el control actual de los sonidos graves (los altavoces estan configurados como "small" [pequeiros]) o si usted está usingo un bajo de cruce externo o un procesador de control de sonidos graves,pong a interruptor "LP Filter"de su Gotham v2 maestro en la posicion off'.En caso contrario, seleccione la posicion 12 dB.

Ponga el interruptor de polaridad "Polarity" en "0".

1. Perilla "phase (deg.)"

Gire la perilla de fase "phase (deg.)" a "0" grados.

Presione el interruptor de desactivacion de la optimizacion digital automatica de la sala (DARO) para que la luz roja del interruptor permanzca encendida.

PROCEDIMIENTOS DE CONFIGURACION RECOMENDADOS

(continuación)

Configuración del sistema del subwoofer:

Una vez que haya configurado los controles de su receptor o preamplificador/ procesador de su cine en el hogar y su(s) Gotham v2 a las configuraciones recomendadas en las páginas 26 y 27, estará lista paraunarizar a configurar su(s) Gotham v2 para Obtener un máximo rendimiento.

1. Configuración de nivel

Ajuste el nivel del subwoofer para mezclarlo con los otheros altavoces usingo el control de nivel del subwoofer de su receptor o preamplificador/procesador y reproduciendo musica o una película que conozca y queonga un alto contenido de sonidos graves. Este método es mas innune a la Manipulación que el uso de la perilla "Master Level" del Gotham v2 (piense en niños≦quequenos o visitantes curiosos).

En el improbable caso de que el control de nivel del subwoofer en su receptor o preamplificador/procesador no pueda augmentarse lo suficiente como para nivelarlo igual que el Gotham v2, gire ese control a "0". A continuacion,coloque el interruptor "Level Mode" del Gotham v2 en "variable" y con "0" como punto de referencia (la ganancia del modo ref." y la ganancia variable "0" son identicas) utilise el control "Master Level" para nivelar el subwoofer con los除外s altavoces. TOME NOTA DE ESTA CONFIGURACION USARLA EN EL FUTURO.

Para Obtener más información detallada sobre los controlles de configuración del nivel de su Gotham v2, consulte las secciones "Level Mode" y "Master Level" en las páginas 15-16 de este manual.

2. Ajuste de polaridad y fase

Con Frequencia, es de uso contar con unasegunda persona que se encargue de operar thesestos controles, de modo que se pueda oir fácilmente los cambios desde el asiento principaldeselque se va a escuchar.

Mientras reproduce material de una fuente conocida (preferentamente música con una buena respecta de sonidos graves altos y medios), gire el interruptor "Polarity" de "0" a "180" y escribe las diferencias. La configuración correcta sonará más natural con la mejor fuerza y articulación de los sonidos graves altos. Si también suenan de forma similar, selección "0".

Una vez que la polaridad está configurada, utilise el mesmo material musical para auditor-distintas configuraciones del control "phase (deg.)", y seleccione una que mejore aun mas la的回答sta de los sonidos graves altos y medios. Si no oye ninguna diferencia, configure el control en "0".

3. Pruebe ubicando el subwoofer en lugares differsentes (de ser besoinario).

Si está satisfeito con el rendimiento Basicsico de su subwoofer, estálists para!.
continuar con elsiguiente.paso.De lo contrario,le recomendamos que pruebe
con las posiciones del subwoofer hasta estar satisfeito con su rendimiento Basicsico. Experimental con differentesubicaciones es FUNDAMENTAL para Obtener un
sistema de audio superior.Moviendo el subwoofer solounos poco centimetros se
puede lograr un efecto sustancial en la suavidad de los sonidos graves. Para cada
nuevaubicacion,comience con los controles"Polarity"y"phase(deg.)en"0",y
repita el procesode configuracion comenzando con el paso 1.

jIMPORTANTE! ANOTE TODAS LAS CONFIGURACIONES REALIZADAS EN LOS PASOS 1-3 PARA TENERLAS COMO REFERENCIA FUTURA.

IMPORTANT

4. Aplicación de la optimización digital automática de la sala (DARO)

Ahora está todo lista para aplicar la potencia del exclusivo sistemas de optimización digital automática de la sala (DARO) de JL Audio. Este sistemas medirá la的回答a del subwoofer en su asiento principal y aplicará un potente ecualizador de 18 bandas para darmar los picos causados por los modos de la sala, lo queURTá como resultado un rendimiento de graves más suave y preciso. Si utilizes various Gotham v2 en configuración maestro/esclavo, solo tendrá que Manipular launidad designada como "maestro" para realizar la calibración DARO para todo el sistema de subwoofer. Tenga en cuenta que todo el procesamento de senales del panel frontal se anula durante la calibración DARO, independientelement de los ajustes de las perillas. El funciona bajo normal se restablece una vez finalizada la calibración.

a) Ponga el interruptor principal en la posicion "on" y asegúrese de que las lucesindicadorasdeGothamv2estanencendidasconel interruptor"Lights" en"on".
b) Saque el micrófono de calibración de su funda protectora y conecte su cable al conector mini-XLR del panel de control frontal del Gotham v2.

NOTA: La calibración DARO solo pueda realizarse si está conectado en el panel frontal del Gotham v2 el micrófono de prueba de JL Audio incluido. La funciona "calibrate" se desactiva cuando no hay un micrófono conectado para Severity la perdida accidental de los ajustes.

c) Conecte el micrófono al otro extremo del cable del micrófono y colóquelo temporalmente en el asiento principal de la sala de audio. Si cuenta con un soporte de micrófono, pueda colocar el micrófono a la alta de lackeza en el asiento principal de la sala.
d) En el panel de control del Gotham v2, presione el botón "calibrate". La luz verde del botón "calibrate" parpadeará lentamente,indicando que la calibración empezará en 5 seguidos.
e) Durante los 5segundos seguidesaber presionado el boton"calibrate", vuelva al asiento principal de su sala de audio y sostenga el micrófono en el lugar que ocuparía su cabeza, a la alta aproximada de sus oidos.
f) Se reproducirá una secuencia de ruidos a工程技术 del Gotham v2 que suena como ruido blanco estático. La secuencia duraráapproximadamente 3 horas. Durante este processo, el sistema DARO realiza una medicación de la的回答a enfrequency en su asiento y corrige los problemas que encontrar. El Sistema DARO también compensate cualquier diferencia de niven ante y despues para que su Gotham v2onga un volumen percibido similar despues del proceso de calibracion. Cuando el DARO terminale calibrarse, el botón "calibrate" se iluminaraypermanecera encendido,indicando que la calibracion se ha realizado con exito.

Si deseña realizar una nuevo calibración, simplemente repita los pasos anteriores.

Para borrar los ajustes del DARO (es decir, devolverlos a la configuracion plana) y apagar la luz de calibracion, presione el boton "demo" y, sin soltarlo, presione el boton "defeat". Tenga enIELD que debe realizar con rapidez esta secuencia de presionar botones. Si mantiene pulsado el boton "demo" durante mas de 2 segundos sin tocar el boton "defeat", se iniciaar los tonos de demostracion. Si thiso occurriera, simplemente espere a que termine la secuencia de demostracion y vuela a intentarlo. Puede realizar una nuevo calibracion siguiendo el procedimiento normal descririto anteriorsmente.

IMPORTANTE! SI MUEVE SU GOTHAM v2 O SU ASIENTO PRINCIPAL DE LA SALA, NECESITARAVOLVER A EJECUTAR EL DARO. TODA CALIBRACION SERA ESPECIFICA DE LA COMBINACIONPARTICULARDEPOSICIONDEL SUBWOOFER Y POSICION DEL ASIENTO.SIMPLEMENTE SIGA LOS PASOS ANTERIORES PARA CREAR UNA NUEVA CURVA DE CALIBRACION.

5. Ajuste de la Frequencia extremamente baja (FEB)

Utilice el control de ajuste de FEB ("e.l.f. trim") paraajsurar la extension de los graves extremos del Gotham v2. Este control permiteURTar (-12dB) o poteciar (+3dB) a 24Hz y es especiallymente util cuando se utilizes un Gotham v2 (o dos) en un cine en casa de时间为que pequeño o mediano.Dado que los espacios cerrados maspequeros ayudan a poteciar el nivel de las Frequencias graves mas bajas,los teatros maspequeros peuvent verse abrumados por la fuerte salida de graves del subwoofer Gotham v2. Estocuede darle un paracter "grueso" o "hinchado" a la region de los graves. Al bajo la perilla de ajuste de FEB ("e.l.f. trim"),se reduce el nivel de graves extremos y se alivia esta condidion.No dude en experimentar y escuchar una variedad de material exigente hasta que encontrar el mayor ajuste para su sala y sus gustos.

Su Gotham v2 está ahora optimizzato para Obtener el máximo rendimiento de los graves desde el asiento de su sala de audio. ;Felicidades!

IMPORTANT

PREGUNTAS FRECUYENTES

Puedo colocar objetos sobre mi subwoofer?

No recomendamos colocar ningún articulo en el gabinete del subwoofer, ya que pueda vibrar y causar ruidos no deseados y posibles daños en el acabado del aparato. Bajo ninguna circunstancia se deben colocar objetos que contenga liquido sobre el gabinete del Gotham v2.

El Gotham v2iene una pantalla de proteccion magnetica?

Los subwooers Gotham v2 no está protegidos magnéticamente. Paraatar distorsiones magnéticas con ciertos típos de televisores, colque el Gotham v2 al menos a 3-4 pies (1 - 1,5m) de distancia de su pantalla. Si observa que laImagen pierde color, intente alejar el subwoofer hasta que estas distorsiones desaparezcan.

Deberé abonar muito por mi factura de electricidad sideo el Gotham v2 en modo "auto"?

Cuando está en modo "auto", el amplificador del Gotham v2 solo se enciende cuando se detecta una sealsignificativa en las entradas. Cuando se encontrar en modo de suspENSION por alimentacion bajo, solo los circuitos de service permaneceran activos, lo que necesita cantidades infimas de alimentacion del tomacorriere (menos de 5 W).

Debo desenchufar el subwoofer durante una tormenta electrica o si me ausento por是多么 tiempo?

Sí. Debe desenchufar su Gotham v2 durante las tormentas electricas, o antes de que se produzcan. Esto evitarárialquier potencial dano derivado de picos de voltaje occasionados por los relampagos. En estas conditiones, es buena idea desenchufar todos sus componentes de audio/video. Si va a estar fuera de casa durante various días, también es conveniente desenchufar los componentes delsystema de cine en casa para evaporar daños causados por tormentas inesperadas o por las conditiones de la linea electrica.

LIMPIEZA DE SU GOTHAM v2

Quite el polvo del gabinete de su subwoofer Gotham v2 con un paño limpio de microfibra suave o un plumero. Los paños de microfibra generalmente poderen conseguirse en los lugares de ventas de suministros de limpieza para automóviles.

En general, las manchas leves能把 quitarse con un paño limpio de microfibia. En el caso de manchas más dificiles, pula y proteja el acabado usingo cera de buena calidad para automóviles y un paño de microfibia, también disponibles en los lugares de vente de suministros de limpieza de automóviles. Recommendamos "NXT Tech Wax" de Meguiar's y los paños de detallado de microfibia de Meguiar's.

Nunca utilizes un pulidor que contenga solventes o abrasivos fuertes, ya que这些东西�� daran el acabado permanentarmente. Nunca utilizes cera para muebles o cualquier(other producto a base de aceite en su equipo Gotham v2. Nunca utilizes agentes de limpieza agresivos o solventes en su equipo Gotham v2. En caso de duda, pruebe el producto de limpieza en la parte inferior del gabinete y dejelo asentarse por various días antes de comenzar a uso en las partes visibles del gabinete.

RESOLUCION DE PROBLEMAS

No se escucha ningún sonido en el subwoofer.

1. Verifique que el Gotham v2 este enchufado, encendido ("on") y que las luces del panel frontal esten encendidas. Si las luces no se encienden, compruebe el disyuntor que alimenta su toma de corriente o enchufe el Gotham v2 en另一 toma de corriente de CA. Si su tomacorriente de CA Tiene alimentacion pero las luces siguen sin encenderse, es possible que deba revisar/reemplazar el fusible de la alimentacion principal del Gotham v2.Consulta la section "Portafusible principal" en la pagina seguiente.
2. Pruebe el subwoofer pulsando el botón "demo" del panel frontal: si el subwoofer emite tonos de demostración, el circuito interno del subwoofer está bien y es probable que haya un problema en la entrada. Compruebe las conexiones de los cables de entrada en el Gotham v2 y en el receptor/preamplificador/procesador.
3. Verifique que las configuraciones del subwoofer de su receptor no hayan sido modificadas.
4. Si sus demas altavoces functionan pero el equipo Gotham v2 no, intente embarir el cable que connecta al Gotham v2 con el sistema.
5. Si el problema persiste, contacte a su vendedor o al Soporte Tecnico de JL Audio para Obtenerroofa.

El nivel de los sonidos graves ha cambiado.

1. Asegürese de que las configuraciones de nivel (en el Gotham v2 y en su receptor/preamplificador/procesador) no hayan sido modificadas.
2. Si utilizes la perilla "Master Level" del Gotham v2 paraaabstar el nivel del subwoofer, confirme que el interruptor "Level Mode" está en "variable".
3. Verifique la posicion de la perilla de ajuste de FEB ("e.l.f. trim").

Zumbidos u或者其他 ruidos inusuales de su Gotham v2

1. Consulte elApartado sobre el modo de entrada en la pagina 20 de este manual, en especial si recientamente se han催生 componentes conectados alsystema, cables, etc.
2. Apague el Gotham v2 y desconecte todos los cables de senal de entrada y calidad. Luego, vuelva a encender el Gotham v2. Si el ruido persististe, significa que está siendo causado en otra parte de suSYSTEMA.

Los sonidos graves suenan "confusos" o "demasiado pesados".

1. Pruebe a disminuir el nivel de 24Hz utilizingo el control "e.l.f. trim". Los bajo turbios peuvent ser causados a vezes por un excesso de salute de bajas Frequencias en una sala de時間 moderado.
2. Disminuya el nivel general del subwoofer.
3. Verifique las configuraciones del subwoofer de su receptor.
4. Pruebe colocando el subwoofer en una ubicacion differente o modificando la ubicacion del asiento principal de la sala. AlCambiar uno u other,可以更好 lograr un ENORME efecto en la forma en que suena el systema.Consulte el debate sobre la colocacion del aparato en las paginas 6-10 de este manual.

RESOLUCION DE PROBLEMAS (continuacion)

Al intentar realizar la calibracion DARO,la luz de"calibrate" parpadea

1. Si el microfono de JL Audio incluido no está bien connectado a la toma del panel frontal, la calibración fallara y la luz verde de "calibrate" parpádeará rápidamente. La calibración solo se realizará si el microfono de JL Audio está conectado. Si se conectaequalquierotromicrofono,la calibraciónfallara.Canceleelparpadeo de la luz de "calibrate" presionando de nuevo el botón "calibrate".
2. Si la calibración falla con el micrófono JL Audio correctamente connectado, la luz verde de "calibrate" parpadeará lentamente. Compruebe las conexiones del micrófono y del cable e intente realizar la calibración de nuevo. Si la calibración falla afterwards de seguir los pasos anteriores, es posible que el micrófono o el cable del micrófono estén dañados. Póngase en contacto con el serviceístico de JL Audio Home.

Se peutes escuchar el equipo Gotham v2 claramente desde fuera de la casa.

1. Vuelva a revisar la sección de configuraciones de "Master Level" en su equipo Gotham v2 o en el receptor/preamplificador/procesador de su cine en el hogar.
2. Consulte con su vendedor de JL Audio sobre las estrategias de aislamento de ruidos.
3. Aleje el subwoofer Gotham v2 de las ventanas.

PORTAFUSIBLE PRINCIPAL

Ubicado en el panel trasero, al lado del receptacleulo del cable de CA, se encuentra el portafusible principal.Estalittle tapadeactionamento por resorte peute extrae, lo que da acceso para inspeccionar o reemplazar el fusible principal. Si su tomacorroiente de CAiene alimentacion, pero las luces del Gotham v2 no se encienden, es possible que el fusible de alimentacion principal se haya quemado.

Para extraerlo: Desenchufe el cable de alimentacion por CA del subwoofer. Inserte un(PC)pequeño destornillador de cabeza plana en la ranura de la tapa y gire en sentido antihorario lentamente, hasta que salga el portafusible. Una vez que lo haya extraido, podra revisar el fusible y, de ser necessario, reemplazarlo. Consulte a la tabla a continuacion para ver los values de los fusibles de su modelo Gotham v2 especifo.

Para volver a instalarlo: Observe que el cuerpo del portafusible está enganchado con la abertura y debe quedar alineado para caber correctamente. Inserte el portafusible en la abertura y, con cuidado, gire en sentido horario (alrededor de un 1/8 de giro) para bloquearlo en su lugar. Si presiona la tapa y busca el muelle sintiendo si se comprime, pourrait encontrar la posicion correcta. Vuelva a connectar el cable de alimentacion por CA.

Si el fusible de repuesto se quema inmediamente bajo de haber sido repuesto, es possible que el amplificador del subwoofer necesse un serviceo de mantenimiento. Contacte a su vendedor minorista o distribuidor autorizados de JL Audio.

Cáracteristicas nominales del fusible, modelos de 120 V solamente

Modelo Tipo de fusible Tamanó de fusible

g213 (120 V) 0,25 × 1,25 in (6,35 × 31,75 mm), de acción rápida 15 A, 250 V

Characteristicas nominales del fusible, modelos de 240 V solamente

Modelo Tipo de Fuseible Tamanó de fuseble

g213 (240 V) 5 mm × 20 mm, de acción rápida 10 A, 250 V

GOTHAM.v2

PARTEFRONTAL

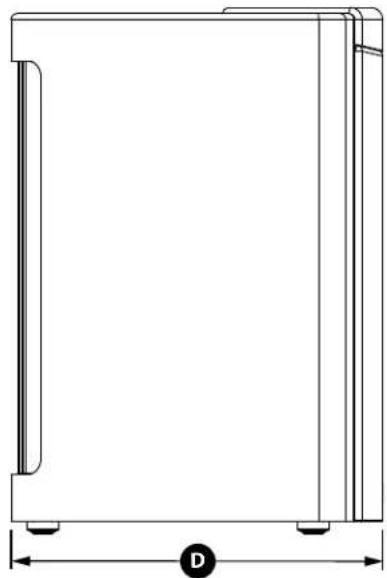

LATERAL CON REJILLA PARTETRASERA

BASEPARTESUPERCIC

Especificationes	g213v2 subwoofer para el hogar gotham
Tipo de alojamento:	elado, con paredes no para las
Transducer:	Doble de 13,5 pulgadas (343 mm) (diámetric nominale)
Respuesta de Frequencia (anecoíca):	19-112 Hz (±1,5 dB) -3 dB a 17,5 Hz/120 Hz -10 dB a 14 Hz/150 Hz
Área efectiva del pistón:	214,70 in³ (0,1386 m³)
Desplazimiento efectivo:	773 in³ (12,7 litres)
Alimentación del amplíficator:	500 W RMS a coro plazo
Dimensiones: (al.) alta x (an.) ancho x (pr.) profundidad Las dimensiones de la alta incluyen las palas.	34,13 in x 21,50 in x 24,00 in 867 mm x 546 mm x 610 mm
Peso netto:	360 lb (163 kg)
Acabado del gabinet:	Negro brillante

CHARACTERISTICAS

Entradas no balanceadas:

Estereo o mono (dos conectores RCA)

Entradas balanceadas:

Estereo o mono (dos conectores XLR

hembra)

Salida a esclavo ("Output to Slave"):

Balanceada (un conector XLR macho)

Modos de entrada:

Maestro o esclavo

Modos de nivel:

Referencia (ganancia fija) o variable desde el

silencio total hasta +15 dB sobre la ganancia

de referencia

Modos de alimentacion:

Apagado, encendido o atenuado

Modo de FILTERamento bajo:

Apagado, 12 dB por octava o 24 dB por

octava

Frecuencia de corte del bajo:

Variable entre 30Hz y 130Hz

Polaridad:

0 o 180 grados

Fase:

Variable entre 0 y 270 grados

Ajuste de FEB:

Variable entre-12 dBy +3 dB a 24 Hz

"JL Audio", "Gotham" y el logotipo de JL Audio son marcas registradas de JL Audio, Inc.

©2022 J Audio, Inc. - Para Obtener información más detallada, visitenos en linea en www.jiaudio.com, Las
imagenes del producto se muestran solo para fines ilustrativos y pueda diferir del producto real. Dado que el

desarrollo de producto es continu, todas las espécificaciones estan susjetas achanglos sin previo aviso.

www.jlaudio.com

10369 North Commerce Parkway · Miramar, Florida · 33025 · EE. UU.

Optimización digital automática de la sala (DARO)

Evaluador digital automatico de 18 bandas con micrófono de calibración de grado de

laboratorio incluido, anulable.

JL AUDIO

Gotham v2 Aktiv-Subwoofer

g213v2

Bedienungsanleitung

3. Esperimento con sedi alternative del subwoofer (se necessario).
